Как выбрать программу для создания электрических схем. Какие существуют бесплатные и платные решения для разработки схем. Чем отличаются онлайн-сервисы от десктопных приложений для проектирования электроники.
Популярные программы для рисования электрических схем
При разработке электронных устройств важным этапом является создание принципиальных электрических схем. Для этого используются специализированные программы, позволяющие быстро и удобно нарисовать схему с помощью готовых компонентов. Рассмотрим наиболее популярные решения для рисования электрических схем.
Fritzing
Fritzing — одна из самых популярных программ среди радиолюбителей и начинающих разработчиков электроники. Ее главные преимущества:
- Простой и понятный интерфейс
- Большая библиотека готовых компонентов
- Возможность создания макетов на виртуальной макетной плате
- Автоматическая генерация принципиальных схем из макета
- Бесплатная версия для некоммерческого использования
Fritzing отлично подходит для создания несложных схем и прототипов на основе Arduino и других популярных плат. Однако для профессиональной разработки ее возможностей может быть недостаточно.

EasyEDA
EasyEDA — это онлайн-сервис для разработки электронных схем и печатных плат. Его ключевые особенности:
- Работа через веб-браузер без установки ПО
- Большая библиотека компонентов с возможностью добавления своих
- Автотрассировка печатных плат
- Интеграция с сервисами для заказа печатных плат
- Бесплатный базовый функционал
EasyEDA подходит как для простых любительских проектов, так и для более сложных коммерческих разработок. Удобство онлайн-доступа делает его популярным среди студентов и небольших команд.
Профессиональные САПР для проектирования электроники
Для серьезных коммерческих разработок обычно используются мощные системы автоматизированного проектирования (САПР). Рассмотрим наиболее известные из них.
Altium Designer
Altium Designer — это профессиональная САПР для разработки печатных плат. Ее возможности:
- Мощные инструменты для рисования схем
- 3D-визуализация печатных плат
- Поддержка групповой работы над проектами
- Интеграция с механическими САПР
- Библиотеки компонентов от ведущих производителей
Altium Designer широко используется в профессиональной разработке электроники. Однако высокая стоимость лицензии ограничивает ее применение в небольших проектах.

KiCad
KiCad — это бесплатная open-source САПР для разработки электроники. Ее особенности:
- Полный цикл разработки от схемы до печатной платы
- Библиотеки компонентов с возможностью создания своих
- 3D-визуализация плат
- Кроссплатформенность (Windows, Linux, macOS)
- Активное сообщество пользователей и разработчиков
KiCad по функциональности приближается к коммерческим САПР, оставаясь при этом бесплатной. Это делает ее популярной среди энтузиастов и небольших компаний.
Онлайн-сервисы для создания электрических схем
В последние годы набирают популярность онлайн-сервисы для рисования схем. Рассмотрим некоторые из них.
CircuitLab
CircuitLab — это онлайн-инструмент для создания и моделирования электрических схем. Его ключевые возможности:
- Простой интерфейс для быстрого создания схем
- Встроенный симулятор для проверки работы схемы
- Библиотека готовых схем и компонентов
- Совместная работа над проектами
- Бесплатный базовый функционал
CircuitLab отлично подходит для обучения и быстрого прототипирования схем. Однако для серьезной разработки его возможностей может быть недостаточно.

TinkerCAD
TinkerCAD — это онлайн-платформа для 3D-моделирования, которая также включает инструменты для создания электрических схем. Ее особенности:- Интуитивно понятный интерфейс
- Виртуальная макетная плата для прототипирования
- Симуляция работы схем на основе Arduino
- Интеграция с 3D-моделированием
- Полностью бесплатный сервис
TinkerCAD отлично подходит для обучения основам электроники и быстрого создания простых схем. Однако для профессионального использования ее функционала недостаточно.
Как выбрать программу для рисования электрических схем
При выборе программы для создания электрических схем следует учитывать несколько факторов:
Сложность проектов
Для простых любительских схем подойдут Fritzing или онлайн-сервисы вроде CircuitLab. Для более сложных проектов лучше использовать профессиональные САПР типа Altium Designer или KiCad.
Необходимость совместной работы
Если требуется совместная работа над проектами, стоит обратить внимание на онлайн-сервисы вроде EasyEDA или облачные версии десктопных САПР.

Бюджет
Для небольших проектов и обучения отлично подойдут бесплатные решения вроде KiCad или Fritzing. Для коммерческой разработки может потребоваться покупка лицензии на профессиональные САПР.
Требуемый функционал
Если нужна только схемотехника, достаточно простых редакторов схем. Для полного цикла разработки электроники потребуются инструменты для проектирования печатных плат.
Лучшие практики при создании электрических схем
Независимо от выбранного инструмента, при создании электрических схем следует придерживаться некоторых правил:
- Используйте стандартные обозначения компонентов
- Группируйте связанные элементы схемы
- Избегайте пересечения линий там, где это возможно
- Добавляйте поясняющие надписи к ключевым узлам схемы
- Проверяйте схему на наличие ошибок перед изготовлением
Соблюдение этих правил поможет сделать вашу схему более понятной и удобной для работы.
Заключение
Выбор программы для рисования электрических схем зависит от конкретных задач и предпочтений разработчика. Для начинающих отлично подойдут простые инструменты вроде Fritzing или онлайн-сервисы. Профессионалам стоит обратить внимание на мощные САПР типа Altium Designer или KiCad. В любом случае, важно выбрать инструмент, который позволит эффективно решать поставленные задачи и будет удобен в использовании.

САПР для Arduino – RoboCraft
Меня всё интересовало – как рисуют схемы вроде этой схемы Blink-а:
И вот я нашёл ответ 🙂 Для этого используется замечательная программа
Fritzing
Девиз программы – «От прототипа к продукту» (From prototype to product) – полностью оправданный и соответствующий всей философии Arduino!
На сайте можно скачать архив с программой, разархивировать её и запустить файл
Fritzing.exe
Появится окно программы:
Для начала можно посмотреть примеры
Меню File – Open Example
Например, тот же стандартный Blink 🙂
(File – Open Example – Digital – Output — Blink)
Откроется уже знакомая схема 🙂
Но! Эта программа так же даёт возможность посмотреть принципиальную схему
и увидеть – какой рисунок нужно изготовить на печатной плате (причём его можно экспортировать в pdf-файл для последующей распечатки и изготовления ЛУТ-ом)
Как видно – схема формируется в формате шилда для ардуины 🙂
Доступ к этим схемам доступен по кнопкам Schematic и PCB (Printed Circuit Board — печатная плата)
или через меню View (Show Breadboard/ Show Schematic / Show PCB)
Примерами дело не ограничивается – в этой программе можно создавать и собственные проекты! Из готовых элементов, список которых можно посмотреть в правом верхнем углу — PARTS
,либо из собственных!
Среди базовых элементов есть не только светодиод, резистор, конденсатор, кнопка, транзистор, но и сама плата Arduino, макетная плата и даже моторчики 🙂
Чтобы поместить их на схему – их достаточно выбрать из списка и перетащить на рабочее пространство левой кнопкой мышки 🙂
Рисовать схему можно как в режиме макетной платы – так и в режиме принципиальной схемы. Вторая схема будет строиться автоматически!
Т.е. набросав схему на макетной плате – она автоматически построится и в виде принципиальной схемы 😉
Для примера – перетащим на поле светодиод, резистор и блок с батарейками.
При наведении на контакты элементов указатель превращается в крестик и нажав левую кнопку мышки и протянув до другого контакта – можно соединить их проводом.
Если щёлкнуть на проводе правой кнопкой мышки – провод можно либо удалить – либо выбрать для него другой цвет 🙂
Теперь перейдём в режим Schematic и увидим принципиальную схему нашего соединения:
Чтобы она стала покрасивее – можно воспользоваться функцией автотрассировки ( голубая кнопка Autoroute)
Вот! Совсем другое дело 🙂
Можно посмотреть как будет выглядеть эта схема – если вдруг захотим перенести её на печатную плату – для это переходим в режим PCB 🙂
Теперь можно посмотреть другие примеры, а потом начать рисовать красивые и понятные схемы для Arduino 🙂
далее: Проектирование Arduino-шилда за 1 минуту!
Ссылки
http://fritzing. org
fritzing-app github
По теме
Ардуино что это и зачем?
Arduino, термины, начало работы
КМБ для начинающих ардуинщиков
Состав стартера (точка входа для начинающих ардуинщиков)
Программа для схем | AlexGyver Community
Патрушев Артём
✩✩✩✩✩✩✩
- #1
В чем Алекс рисует схемы?
Wan-Derer
★★★★★✩✩
- #2
Для представления на сайте и в видео — Fritzing и Photoshop. Для разработки устройств EasyEDA.
Я рекомендую DipTrace
Андрій Стецьків
✩✩✩✩✩✩✩
- #3
пацани допоможіть як називається та програма яку гайвер використовує для показу схем на відео
576 KB Просмотры: 30
Wan-Derer
★★★★★✩✩
- #4
@Андрій Стецьків, Для рисования таких картинок — Fritzing
Реакции:
Андрій СтецьківАндрій Стецьків
✩✩✩✩✩✩✩
- #5
Wan-Derer написал(а):
@Андрій Стецьків, Для рисования таких картинок — Fritzing
Нажмите для раскрытия.
..
Большое спасибо
mogadanez
✩✩✩✩✩✩✩
- #6
В чем рисовать схему разводки?
пробовал https://www.circuito.io/
и https://fritzing.org/home/
но в обоих ограниченый набор компонентов и добавлять свои достаточно сложно
Wan-Derer
★★★★★✩✩
- #7
DipTrace — сразу схемы и платы
MaksytL
✩✩✩✩✩✩✩
- #8
@mogadanez, https://easyeda. com/ Вещь просто круть. Не нужно ничего ставить на комп себе и настраивать. Этот редактор доступен с люой точки мира тебе, а не только с товрего компа. и Самое главное огромнаяяя, очень огромная бааз элементов.
Эдуард Анисимов
★★★★★★✩
- #9
Wan-Derer написал(а):
DipTrace — сразу схемы и платы
Нажмите для раскрытия…
Один ответ есть.
Если хочешь по настоящему, то Altium Designer.
Если хочешь на халяву, то KiCad.
Wan-Derer
★★★★★✩✩
- #10
@Эдуард Анисимов, Ну да, булавки можно забивать кувалдой. Очень дорогой и сложной в освоении кувалдой…
И чем более простые и бесплатные инструменты «не настоящие»?
https://wan-derer.ru/blog/wp-content/uploads/2016/03/pl-b1_3.png
https://wan-derer.ru/blog/wp-content/uploads/2016/03/pl-b1_6.png
А по поводу KiCad… Не надо KiCad! Это боль и отвращение! Вот и другой участник со мной солидарен
Эдуард Анисимов
★★★★★★✩
- #11
Wan-Derer написал(а):
А по поводу KiCad… Не надо KiCad! Это боль и отвращение!
Нажмите для раскрытия…
Вполне возможно.
Каждому своё. Кто с чего начинал за то и будет держаться.
Вся проблема в том, что попробовав что то, человек, обычно, так и остаётся на этой платформе.
Я начинал с ПРАМ. Она крутилась на ЕС-1033 и не имела графического интерфейса.
Кода у меня появилась первая персоналка IBM PC XT Turbo мне в руки попал PCAD 4.5
Винды тогда ещё не существовало в природе, всё под DOS.
Теперь сижу в PCAD2006. Он уже не поддерживается, но старичок работает чётко.
Чужих библиотек не использую. Рисую только свои. Так как в чужих очень много ошибок и отступлений от ГОСТа. Я не скажу, что я его сам сильно поддерживаюсь, но стараюсь.
Altium Designer большой, мощный. Но после PCAD изучается очень легко.
Wan-Derer
★★★★★✩✩
- #12
@Эдуард Анисимов, я как раз начинал с Кикад и мне было больно. Сбежал на Диптрейс и стало хорошо
Недостаток автокада, пикада и прочих, начинавшийся в эпоху ДОС, в том…. что они начинались в эпоху ДОС
Т.е. пользовательский интерфейс придуман авторами этих программ и не похож ни на что другое. Т.е. прежде чем осваивать программу надо освоить интерфейс.
Те кто освоил давно, этого не замечают. Но изучать заново — нунахрен! Учитывая сколько всего приходится осваивать.
Прелесть Диптрейс в том что его не надо осваивать, с т.зр. интерфейса это обычная виндоуз-программа, как Ворд/Эксель и пр.
Надо просто понимать предметную область, но без этого понимания ни одна программа не поможет.
ЗЫ: а про ПРАМ 5.3 нам рассказывали (но не показывали). В радиолюбительской голове крутился вопрос: нахрен оно надо? На миллиметровке же гораздо проще!
Изменено:
Эдуард Анисимов
★★★★★★✩
- #13
Wan-Derer написал(а):
Т.
е. пользовательский интерфейс придуман авторами этих программ и не похож ни на что другое. Т.е. прежде чем осваивать программу надо освоить интерфейс.
Нажмите для раскрытия…
Его можно считать за классику от которой, в последнее время, все ушли. В том числе и весь САПР любой фирмы.
Wan-Derer написал(а):
Те кто освоил давно, этого не замечают.
Нажмите для раскрытия…
Здесь Вы правы на 146%.
Простым любителям это не нужно. Да и задач таких нет.
Но больно смотреть на выпускников радиотехнических факультетов, которые вообще не умеют пользоваться ничем.
vladelukr
✩✩✩✩✩✩✩
- #14
Всем привет, не первый раз что мне надо нарисовать схему из серии «для не понимающих» но не как не могу найти ни программу или сайт с нужным функционалом . .. Или трассировщики печатных плат вылазят или софт для даунов которые не умеют пользоваться поверпойнтом но всё таки не позволяет делать многоугольные линии с какими-то окончаниями или вообще дикие программы но без нужного мне функционала, на фотошопе вообще дико получается, может кто нибудь подскажет чем такую фотку сделать? Очень надо …
Wan-Derer
★★★★★✩✩
- #15
@vladelukr, или fritzing, или любой cad, который знаешь. Если задача однократная, проще попросить какого-нибудь знакомого дизайнера.
vladelukr
✩✩✩✩✩✩✩
- #16
Wan-Derer написал(а):
@vladelukr, или fritzing, или любой cad, который знаешь.
Если задача однократная, проще попросить какого-нибудь знакомого дизайнера.
Нажмите для раскрытия…
Хотел сказать спасибо но по пытался скачать fritzing так это целая одиссея, или платить или компилировать источники :/ Скачал LibreCAD, блин так-то оно и является первым попавшемся кадом, но фотки еле еле вставились, по размеру даже не даёт изменить, вообще шляпа получилась куда там линии рисовать … Может я что-то не так делаю?
kalobyte
★★★✩✩✩✩
- #17
vladelukr написал(а):
или платить или компилировать источники :/
Нажмите для раскрытия.
..
ой вей, уже платно стало
а я скачал бесплатно
собственно подобные шедевры рисуются в этой проге и линии эти сами выравниваются
Wan-Derer
★★★★★✩✩
- #18
vladelukr написал(а):
……. пытался скачать fritzing
Нажмите для раскрытия…
Он разве не онлайновый?
Старик Похабыч
★★★★★★★
- #19
fritzing да, стал платным. Искать надо бету и он не онлайн. Но у беты проблемы с поиском и сохранением сторонних компонентов. Во всяком случае той, что у меня.
ЗЫ. Если надо скину бету — она просто копируется в нужный каталог, в ЛС
ilya_Vasiliev
✩✩✩✩✩✩✩
- #20
Здравствуйте, на чем вы создаете схемы? Если просто в paint делать , то неудобно, если в fritzing , то там нет многих нужных мне компонентов…
bort707
★★★★★★✩
- #21
ilya_Vasiliev написал(а):
в fritzing , то там нет многих нужных мне компонентов.
..
Нажмите для раскрытия…
для фритзинга доступна куча дополнительных элементов в интернете.

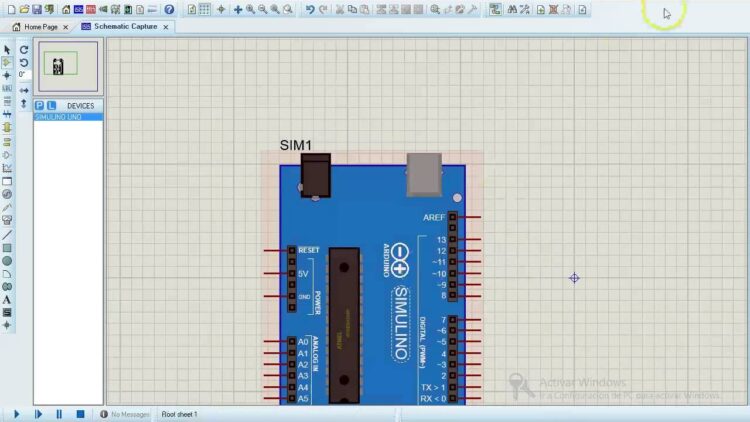

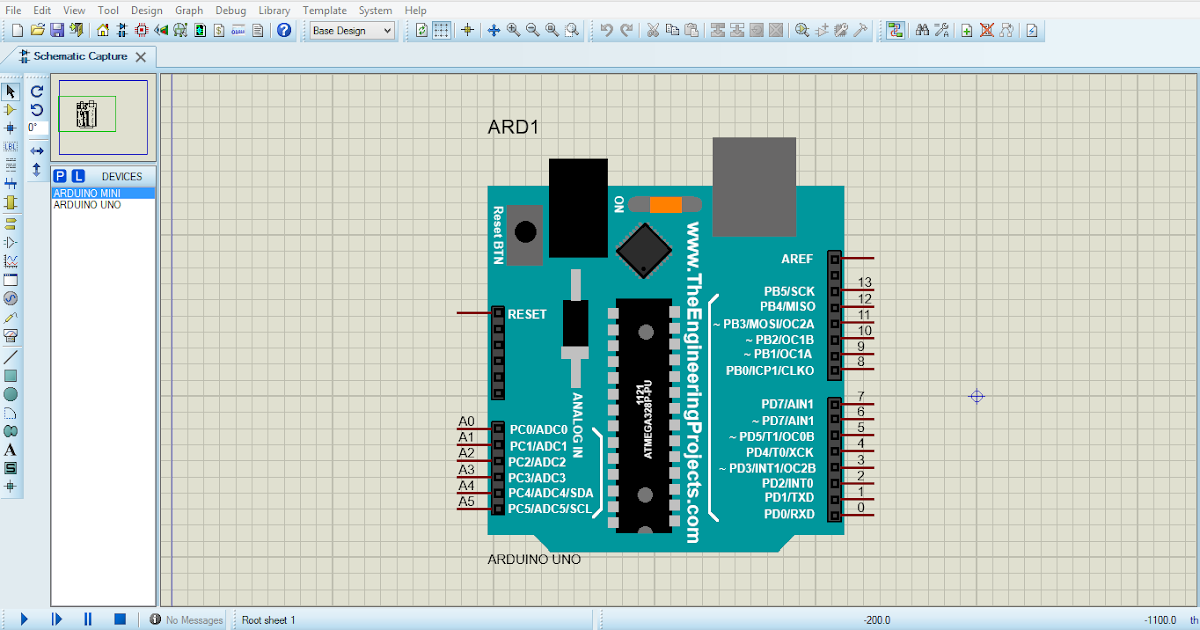

Ну а профессионально выглядящие схемы рисуют в профессиональных программах, например в Протеусе или в Eagle
Старик Похабыч
★★★★★★★
- #22
фритзинг вроде стал платным и потому перестал быть интересным
ИЗИ ЕДА мной немого освоена
Эдуард Анисимов
★★★★★★✩
- #23
bort707 написал(а):
Ну а профессионально выглядящие схемы рисуют в профессиональных программах, например в Протеусе или в Eagle
Нажмите для раскрытия.
..
Это профессиональные платформы?
Не смешите мои носки.
Wan-Derer
★★★★★✩✩
- #24
DipTrace мне удобен и для любителей бесплатен
Gigantoos228
✩✩✩✩✩✩✩
- #25
Есть много прог для создания схем. Какой пользуетесь вы?
А если кто знает- какой пользуется Гайвер.
UPD: всё таки нашел, Гайвер пользуется Fritzing
Но также будет интересно поискать её лучших аналогов, пишите.
Изменено:
Документация— Предложения по программе для рисования простых схем
спросил
Изменено 6 лет, 2 месяца назад
Просмотрено 16 тысяч раз
Мне интересно, есть ли бесплатные программы или веб-сайты, которые позволяют рисовать простые схемы, подобные этому примеру:
- документация
3
Подборка возможностей упомянутых комментариев. Я добавлю к этому, как я попробую предложения.
От @Gerben, «вид в порядке сложности»:
Circuitlab.com — онлайн-захват схем и симулятор (аналоговый, цифровой и смешанный сигнал). Лицензия для профессионального использования, студентов/преподавателей и любителей (бесплатно). Официально работает в Chrome и Firefox, и они сообщают, что пользователи успешно работают с Safari и Opera, которые официально не поддерживаются.
Fritzing — кроссплатформенный (Mac, Windows, Linux). Имеет режим Breadboard View со встроенной поддержкой Arduino, который позволяет создавать диаграммы, подобные этой:
Оттуда вы можете нажать на представление схемы, чтобы проложить провода и преобразовать макетную плату в традиционную схему.
CircuitMaker — только для Windows, требуется создание учетной записи.
Eagle — кроссплатформенная (Mac, Windows, Linux), платная и бесплатная версии.
Коллекции библиотек компонентов (спасибо Марко Макику за идею):
- Адафрут
- Библиотека Element14 Arduino — требуется регистрация, а также множество других библиотек
- Искра
KiCad — кроссплатформенный (Mac, Linux (с пакетами для нескольких дистрибутивов), Windows и исходный код), с открытым исходным кодом, а также на GitHub.
В вопросе о симуляторах Arduino (и эмуляторах) найдены схемы Autodesk 123D.
Я использовал ExpressSCH (Express Schematic) с: http://www.expresspcb.com/
Это бесплатная установка для Windows, и она довольно проста в использовании.
Пример его вывода:
В нем определено довольно много символов, и вы можете легко создать свои собственные дополнительные (например, Uno, который я сделал на схеме выше).
Лично я предпочитаю использовать Eagle и скачивать библиотеки Sparkfun и Adafruit для компонентов, основанных на Arduino. Там вы можете создавать схемы, а также создавать макеты печатных плат.
В Интернете доступно множество программ для рисования цепей. Помимо программ, упомянутых выше, я хотел бы порекомендовать редактор EasyEDA.
Это бесплатный веб-пакет EDA, вы можете использовать его, не устанавливая ничего.
Mac, Linux, Windows и Android, поддерживаются все платформы.
EasyEDA имеет простые, но мощные возможности рисования, его библиотека деталей довольно обширна, и есть из чего выбирать. Пользователи могут создавать свои собственные символы и посадочные места, либо копируя существующие в My Parts, затем редактируя и сохраняя их, либо рисуя их с нуля.
Например, вот простая схема 555.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
схемы · Темы GitHub · GitHub
Вот 16 публичных репозиториев соответствует этой теме…
принципиальная электрическая схема / принципиальная электрическая схема
Звезда 212принципиальная электрическая схема / компоненты
Звезда 41рт-нет / RaspberryPiMouse_Hardware
Звезда 16cwalk / LeapMotion-Arduino
Звезда 9сартхак268 / Многоцелевой вездеход
Спонсор Звезда 4Такереванс / схема-рис
Звезда 3cwalk / Кнопка Hue
Звезда 2Джаофэн / УФбокс
Звезда 2драконкодер047 / схемы
Звезда 2wmsi / owl_dev
Звезда 0Ифрис / 60265
Звезда 0РашR2005 / Коды датчиков Arduino
Звезда 0огузактас / автомат по продаже монет
Звезда 0фалдариэль / arduino_projects
Звезда 0фитоника / фитонэлектрический
Звезда 0талхаталлат / Система измерения веса
Звезда 1Улучшить эту страницу
Добавьте описание, изображение и ссылки на
принципиальные схемы
страницу темы, чтобы разработчикам было легче узнать о ней.
