Какие программы используются для моделирования электронных схем. Какие функции предлагают современные симуляторы электрических цепей. Как выбрать подходящую программу для проектирования и анализа схем.
Популярные программы для моделирования электронных схем
Моделирование электронных схем является важным этапом в разработке электронных устройств. Современные программы-симуляторы позволяют проверить работоспособность схемы, провести анализ и оптимизацию без необходимости физической сборки. Рассмотрим наиболее популярные программы для моделирования электронных схем:
LTspice
LTspice — бесплатный симулятор электронных схем от компании Linear Technology (теперь часть Analog Devices). Основные возможности:
- Моделирование аналоговых и цифровых схем
- Большая библиотека компонентов
- Возможность создания собственных моделей
- Анализ переходных процессов, АЧХ, спектральный анализ
- Удобный интерфейс для рисования схем
LTspice отличается высокой скоростью моделирования и стабильностью работы. Программа широко используется как любителями, так и профессионалами.

Multisim
Multisim — мощный симулятор электронных схем от компании National Instruments. Ключевые особенности:
- Обширная библиотека компонентов (более 16000 моделей)
- Встроенные виртуальные измерительные приборы
- 3D-просмотр печатных плат
- Интеграция с LabVIEW
- Моделирование микроконтроллеров
Multisim предлагает широкие возможности для образовательных целей и профессионального использования. Программа платная, но есть бесплатная студенческая версия с ограниченным функционалом.
Функции современных симуляторов электронных схем
Современные программы для моделирования электронных схем предлагают широкий набор функций:
- Создание принципиальных схем с помощью графического редактора
- Обширные библиотеки электронных компонентов
- Моделирование работы схемы во временной области
- Анализ частотных характеристик (АЧХ, ФЧХ)
- Расчет передаточных функций
- Анализ чувствительности и статистический анализ
- Оптимизация параметров схемы
- Моделирование тепловых режимов
Многие симуляторы также позволяют проектировать печатные платы, что делает их комплексными системами для разработки электронных устройств.

Как выбрать программу для моделирования электронных схем
При выборе программы для моделирования электронных схем следует учитывать следующие факторы:
- Цель использования (обучение, любительские проекты, профессиональная разработка)
- Требуемый функционал (типы анализа, библиотека компонентов)
- Удобство интерфейса и простота освоения
- Наличие русскоязычной версии (если это важно)
- Стоимость лицензии
- Системные требования
- Наличие технической поддержки и обучающих материалов
Для начинающих радиолюбителей отлично подойдут бесплатные программы вроде LTspice или EveryCircuit. Профессионалам стоит обратить внимание на более мощные системы типа Multisim или OrCAD.
Особенности моделирования аналоговых и цифровых схем
Моделирование аналоговых и цифровых схем имеет свои особенности:
Аналоговые схемы
- Требуют более сложных математических моделей компонентов
- Важен учет паразитных параметров
- Необходим анализ в частотной области
- Чувствительны к выбору метода численного интегрирования
Цифровые схемы
- Используют упрощенные модели логических элементов
- Требуют анализа временных диаграмм
- Важно моделирование задержек распространения сигналов
- Необходим функциональный контроль работы устройства
Многие современные симуляторы позволяют моделировать как аналоговые, так и цифровые схемы, а также смешанные аналого-цифровые устройства.

Применение симуляторов электронных схем в образовании
Программы для моделирования электронных схем широко применяются в образовательном процессе:
- Позволяют наглядно продемонстрировать работу электронных устройств
- Дают возможность безопасно экспериментировать с различными схемами
- Развивают навыки анализа и проектирования электронных схем
- Знакомят с современными инструментами инженера-электронщика
- Экономят средства на приобретение лабораторного оборудования
Многие производители программного обеспечения предлагают специальные образовательные лицензии для учебных заведений.
Перспективы развития программ моделирования электронных схем
Основные направления развития симуляторов электронных схем:
- Повышение точности и скорости моделирования
- Расширение библиотек компонентов, в том числе СВЧ-устройств
- Улучшение пользовательского интерфейса
- Интеграция с системами автоматизированного проектирования (САПР)
- Использование облачных технологий для распределенных вычислений
- Применение технологий машинного обучения для оптимизации схем
Развитие программ моделирования электронных схем позволит сократить время разработки и повысить качество проектируемых устройств.

Заключение
Программы для моделирования электронных схем являются незаменимым инструментом современного инженера-электронщика. Они позволяют значительно ускорить процесс разработки, снизить затраты на создание прототипов и повысить качество конечных изделий. Широкий выбор доступных симуляторов позволяет подобрать оптимальное решение как для обучения, так и для профессионального применения.
Симулятор электронных схем Qucs-S снова жив / Хабр
Qucs-S является программой с открытым исходным кодом для моделирования электронных схем. Qucs-S кроссплатформенный (поддерживаются Linux, Windows и FreeBSD), написан на С++ с использованием набора библиотек Qt и разрабатывается полностью в частном порядке (в отличие, например от KiCAD, который имеет спонсора в лице CERN). В феврале этого года проект восстал из мёртвых и вышел релиз 0.0.23. Главным новшеством версии 0.0.23 было то, что программа теперь портирована на Qt5, чем обеспечена собираемость на современных дистрибутивах Linux. Актуальным релизом на текущий момент является 0.0.24 https://github.com/ra3xdh/qucs_s/releases/tag/0.0.24, в котором добавлено несколько новых видов моделирования. Далее будут рассмотрены основные возможности программы и показано как в Qucs-S смоделировать схему.
Qucs-S является форком проекта Qucs, который начали разрабатывать немцы Stefan Jahn и Michael Margraf в 2003 году. В настоящее время материнский проект практически неактивен и последний релиз был в 2017 году.
В 2014 году я начал разработку набора патчей, который бы позволял подключать к Qucs в качестве движка открытый Ngspice. В итоге эта разработка привела к созданию форка Qucs-S (Qucs with SPICE). В 2017-2020 годах вышло три релиза Qucs-S, последние из которых были корректирующими, проект был скорее мёртв. В этом году я провёл ритуал некромантии, портировал Qucs-S на Qt5, и тем самым возвратил программу к жизни.
Про основы работы в Qucs и про Qucs-S рассказывают мои предыдущие статьи:
- Qucs — open-source САПР для моделирования электронных схем https://habr.com/ru/post/248005/
- Новый кандидат в релизы САПР Qucs-0.
0.19S-RC6 https://habr.com/ru/post/302006/
В настоящее время Qucs-S поддерживает четыре движка моделирования:
- Ngspice Это рекомендованный симулятор. Он совместим с большинством моделей, которые можно найти на разнообразных ресурсах. Сейчас проектом руководит Holger Vogt из университета Дуйсбург-Эссен.
- XYCE Это симулятор разработанный с нуля Сандийскими национальными лабораториями. Имеется возможность моделирования гармонического баланса (HB) и S-параметров.
- SpiceOpus
- Qucsator Это изначальный движок, применявшийся в Qucs. Имеет возможность моделированя S-параметров, но нестабилен во временной области.
Qucs-S поддерживает все виды моделирования реализованные в применяемом SPICE-движке, а именно моделирования во временной и частотной области, шумовой анализ, анализ нелинейных искажений, Фурье-анализ, моделирования гармонического баланса.
Для Linux имеются репозитории для Debian/Ubuntu, Fedora и OpenSUSE. Имеются также пакеты для Arch, которые можно установить через AUR, и порт для FreeBSD. Для нестандартных случаев можно собрать Qucs-S из исходников или воспользоваться AppImage. Поддержку своего дистрибутива Linux можно проверить здесь. Бинарные пакеты собираются автоматически при помощи OpenSUSE Build Service.
Сам Qucs-S не предоставляет движка моделирования. Рекомендуется использовать Ngspice, который для Debian/Ubuntu устанавливается по зависимостям, а в прочих случаях его нужно установить вручную.
Для Windows следует скачать zip-архив с portable версией Qucs-S со страницы релиза. Далее нужно распаковать архив и запустить файл qucs-s.exe из поддиректории bin. Ngspice следует скачать с официального сайта и установать в C:\Spice64, иначе не будут работать модели XSPICE. При первом запуске следует указать путь к файлу ngspice_con.exe в настройках программы. Последние версии Ngspice для Windows теперь поставляют два исполняемых файла ngspice.exe и ngspice_con.exe Для правильной работы Qucs-S нужен ngspice_con.
При первом запуске Qucs-S сообщит, что нужно выбрать движок моделирования и откроет диалоговое окно, показанное на скриншоте. В последствии настройки можно поменять в меню Simulation->Select default simulator. Под Linux Ngspice обычно расположен в /usr/bin/ngspice, а под Windows устанавливается по умолчанию в C:/Spice64/bin/ngspice_con.exe
После того как выбран симулятор, открывается окно редактора схемы. Теперь можно смоделировать какую-нибудь схему. Для примера соберём инвертирующий усилитель Нортона на операционном усилителе NE5532. Редактирование схемы в Qucs интуитивно понятно и те, кто работал с другими электрическими САПР, легко разберутся с редактором. Следует отметить несколько особенностей. Виды моделирования и диаграммы также являются компонентами и размещаются на схеме. Они находятся в группах Simulations и Diagrams и выбираются из панели компонентов в правой части окна, откуда их можно перетаскивать на поле схемы.
Уравнение также является особым компонентом и вставляется через меню Insert→Equation или кнопкой на панели инструментов. Способ задания уравнений в Qucs-S отличается от того, что было в Qucs. Теперь в первом параметре нужно выбрать из списка к какому виду моделирования относится уравнение, так как для напряжений и токов используется нотация SPICE. Например v(out)
это напряжение на узле out
Диалоговое окно, открываемое при двойном клике по уравнению, показано на скриншоте. Данное уравнения рассчитывает коэффициент усиления схемы в децибелах.
После того, как схема собрана, выбираем в главном меню Simulation->Simulate или нажимаем на клавиатуре F2 и запускаем моделирование. Появляется окно в котором сообщается, что Ngspice промоделировал схему без ошибок.
Ознакомившись с отчётом симулятора, нажимаем Exit и переходим на страницу просмотра, где можно разместить диаграммы. Диаграммы также можно разместить и прямо на схеме как это сделано на КДПВ. Сигналы, которые нужно вывести на диаграмму можно выбрать в диалоговом окне свойств диаграммы. На следующих двух скриншотах показан диалог свойств диаграммы и окно просмотра с АЧХ и осциллограммами сигналов на входе и на выходе. Видно, что усилитель усиливает сигнал.
На диаграммах можно размещать маркеры, которые действуют аналогично курсорам на цифровом осциллографе. Начиная с версии Qucs-S 0.0.24 теперь можно задавать точную позицию маркера по оси X в диалоговом окне свойств. Например можно установить маркер точно на частоте 1 кГц на графике АЧХ.
Ngspice начиная с версии 37, которая вышла в мае этого года, поддерживает моделирование S-параметров. В Qucs-S начиная с версии 0. 0.24 также можно промоделировать S-параметры при помощи Ngspice и больше не требуется устанавливать и использовать для этой цели Qucsator. Пример схемы широкополосного усилителя высокой частоты для КВ трансивера показан на скриншоте.
До версии Qucs-S 0.0.24 требовалось прибегать к написанию скрипта постпроцессора Ngspice, чтобы выполнить анализ спектра (FFT). Начиная с версии 0.0.24 в приложении реализован специальный вид моделирования: анализ спектра (Spectrum ananlysis – FFT). Пример моделирования спектра на выходе диодного кольцевого смесителя показан на скриншоте. Параметрами данного моделирования являются полоса частот (BW), шаг по частоте (dF) и тип оконной функции.
Симулятор Qucs-S восстал из мёртвых и теперь будет развиваться. В планах у меня синхронизировать релизы с новыми функциями, появляющимися в Ngspice. Например в Ngspice-38 разработчики планируют добавить поддержку цифровых компонентов, совместимых по синтаксису нетлиста и списка цепей с LTSpice. Как только они будут доступны в Ngspice, я добавлю их поддержку в Qucs-S. Также в следующем релизе планируются некоторые улучшения пользовательского интерфейса.
Помощь в разработке приветствуется. В профиле проекта на Гитхабе можно ознакомиться с багтрекером и планами дальнейшей разработки программы. Если планируете какое-то глобальное улучшение, то рекомендуется предварительно написать и изложить, что вы собираетесь делать. Также проекту можно помочь финансово через страницу на Boosty и тем самым тоже приблизить следующий релиз.
- Сайт проекта
- Сайт Ngspice
- Репозиторий исходных кодов
- Актуальный релиз
- Страница на Boosty, где можно поддержать проект финансово
- Видео-туториал на английском языке от Kasper Nielsen: https://www.youtube.com/watch?v=90RaVy38DB8
- Видео-туториал на русском языке от канала Deztronica: https://www.youtube.com/watch?v=2HyK5TZ3c2k
Программа для моделирования электронных схем на русском
Компоненты в Ktechlab грубо разделены на категории: источники, дискретные элементы, переключатели, элементы индикации, логические элементы, соединители и микросхемы. У обоих компонентов есть настраиваемый выход напряжения. Есть широчайший выбор переключателей. Есть простые светодиоды и лампы. Есть двунаправленные светодиоды, семисегментные индикаторы и точечно-матричные дисплеи. К примеру, все адресные линии, идущие на ОЗУ, могут быть объединены в единую адресную шину.
Поиск данных по Вашему запросу:
Программа для моделирования электронных схем на русском
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Программы для рисования электрических схем — обзор 20 популярных
- Как правильно используется программа для черчения электрических схем?
- Электроника для начинающих
- Обзор лучших программ для составления электрических схем
- 3 симулятора электрических цепей на Андроид
- Симулятор электронных схем на русском
- 3 симулятора работы электрических схем на русском
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: EasyEDA — Сервис по созданию электронных схем и печатных плат онлайн
youtube.com/embed/ajm6eVIZrRg» frameborder=»0″ allowfullscreen=»»/>Программы для рисования электрических схем — обзор 20 популярных
Компоненты в Ktechlab грубо разделены на категории: источники, дискретные элементы, переключатели, элементы индикации, логические элементы, соединители и микросхемы.
У обоих компонентов есть настраиваемый выход напряжения. Есть широчайший выбор переключателей. Есть простые светодиоды и лампы. Есть двунаправленные светодиоды, семисегментные индикаторы и точечно-матричные дисплеи. К примеру, все адресные линии, идущие на ОЗУ, могут быть объединены в единую адресную шину. Это простая схема, наглядно демонстрирующая основные функции ktechlab.
На рисунке 3 изображена вымышленная схема с микроконтроллером PIC и параллельным портом. Слева изображен PIC с подписанными выводами. На Ktechlab обратил мое внимание мой читатель.
Подписаться на уведомления о новых комментариях. Экономика и IT Экономика и электронная торговля Финансы, управление и общество Управление акциями и форекс Программы бухгалтерского учета Вопросы закупок выч.
Мобильная телефония Мобильные технологии: исследования Смартфоны — описания и тесты Приложения для Android Приложения для Apple. Библиотеки и справочники Поисковые системы и библиотеки Словари, справочники, ГОСТы Научные библиотеки Библиотеки зарубежных изданий Специализированные библиотеки Электронные библиотеки Вузов Открытые данные и online сервисы. Размещение рекламы Реклама и размещение статей на сайте Ads on the site. Популярные статьи. Разъемы сокеты процессоров: поколения в фотографиях Проверка квартиры при покупке с помощью баз данных Росреестра Как снять пароль с PDF-файла?
Новости информатизации. Утвержденный перечень олимпиад школьников и их уровней на — учебный год приказ Разрешение на управление квадрокоптером: послабления и полеты ночью.
Комментарий в ВКонтакте Комментарий в Facebook. Похожие статьи: KTechLab — Программа для проектирования и симуляции электрических схем. Быстрый поиск. Каталог программ для Linux Рекомендуемые программы Обработка мультимедиа Работа с текстом и таблицами в Linux Обучающие программные средства Научные программы Настройка сети и интернета Графика и дизайн Защита данных в Linux Системные и архиваторы Матанализ и статистика Работа с файлами Автоматизированное проектирование Программирование Дистрибутивы.
Каталог программ для Windows Рекомендуемые программы Обработка текста, таблиц, презентаций Обработка мультимедиа Графические пакеты для дизайнеров Браузеры и утилиты для интернет Наука и обучение Моделирование и анализ Защита данных Системные программы Работа с файлами Средства разработки Системы проектирования САПР.
Инструкции к программам. Вопросы Часто задаваемые вопросы Преподавателям Вузов и студентам. Защита информации Информационная безопасность Защита данных и сертификация Вирусы и антивирусы Описания антивирусов Ответственность за пиратство Электронная цифровая подпись — ЭЦП. Сравнение объема памяти и объема батарей в iPhone11, iPhone11 Pro, iP ИТ и социум Сколько автоконцерны зарабатывают с каждого проданного автомобиля Рост ВВП России в годах при различных руководителях страны Преимущества и недостатки интернет шопинга Информационное общество Главная — Последние статьи.
Мобильные технологии: исследования. Популярные статьи Разъемы сокеты процессоров: поколения в фотографиях. Проверка квартиры при покупке с помощью баз данных Росреестра. Как снять пароль с PDF-файла? Как восстановить данные на устройстве Android с помощью Google. Изменение численности жителей стран за последние веков в динамике. Как уйти от одного оператора связи к другому с сохранением номера. Windows потянет ли ваш компьютер операционную систему? KTechLab — Программа для проектирования и симуляции электрических схем.
KTechLab — это бесплатная программа для разработки и проверки электронных схем. Инструкции по установке и настройке.
Как правильно используется программа для черчения электрических схем?
Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Программы. Призовой фонд на октябрь г. Тестер компонентов LCR-T4.
EasyEDA — сервис по созданию электронных схем и печатных плат онлайн. Опубликовано в Программы для ввода описаний принципиальных схем, трассировки печатных плат и электронного моделирования.
Электроника для начинающих
Tina-TI предназначена для работы в операционных. Система автоматизированного сквозного проектирования электрических схем и разводки печатных плат. Программа полностью на русском языке. Распространение: Freeware. Полезные программы для радиолюбителя. Моделирование схем, CAD, разработка печатных плат, логические анализаторы и генераторы сигналов для ПК, разработка ПО для микроконтроллеров. Freeware бесплатная с ограничениями и Shareware платная. Простая в изучении и удобная в работе система ручного проектирования печатных плат. Мощная CAD-программа для разработки схем и печатных плат.
Обзор лучших программ для составления электрических схем
Черчение на бумаге далеко не всем доставляет удовольствие — долго, не всегда красиво, тяжело сразу правильно рассчитать габариты, а вносить корректировки неудобно. Все эти проблемы легко решает программа для рисования схем. Большинство современных программных продуктов содержит библиотеку с набором основных элементов. Из них, как из конструктора собирается требуемая конфигурация. Правки и исправления вносятся быстро, можно сохранять разные версии.

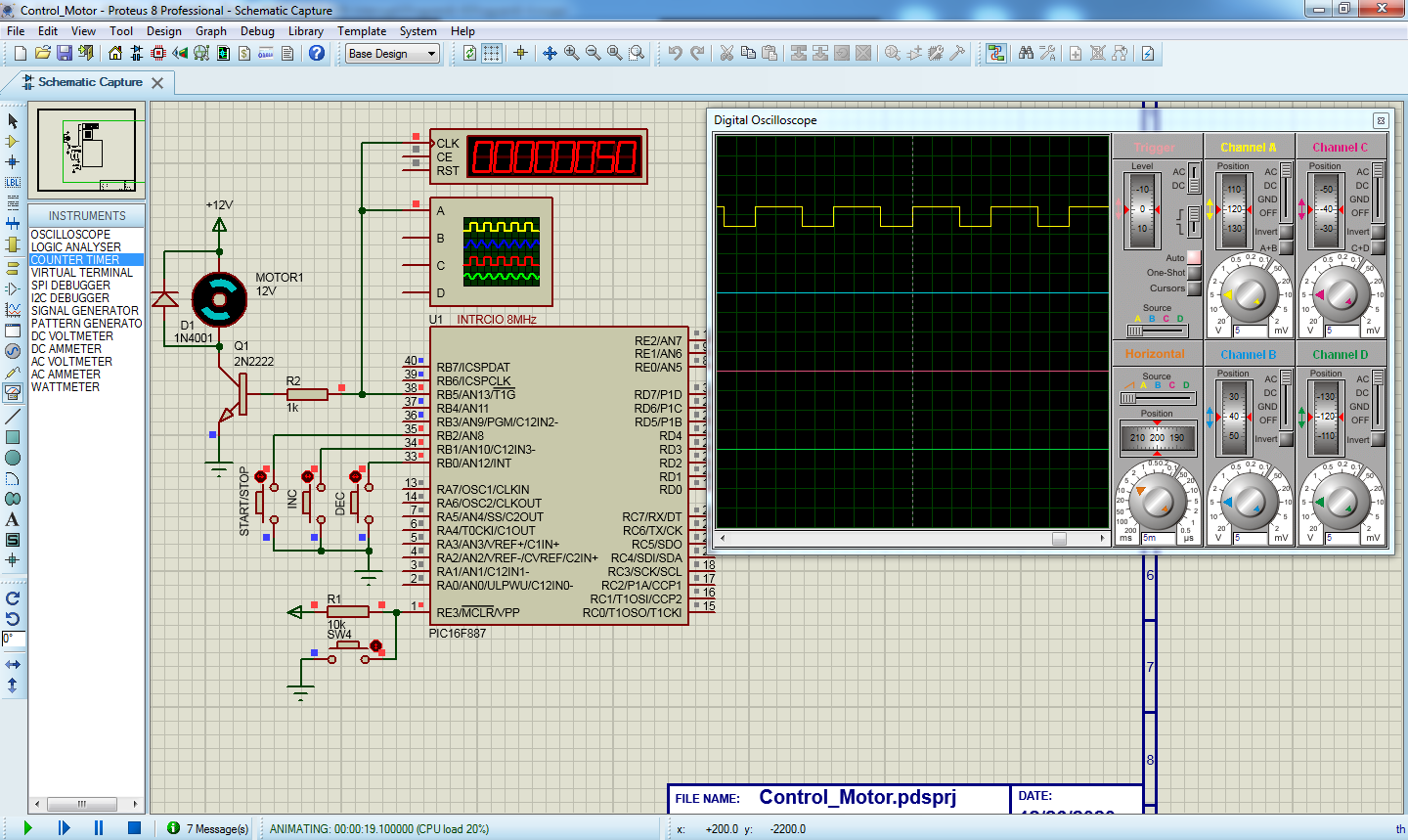

Proteus Professional представляет собой систему схемотехнического моделирования, базирующуюся на основе моделей электронных компонентов принятых в PSpice. Отличительной чертой пакета Proteus Professional является возможность моделирования работы программируемых устройств: микроконтроллеров, микропроцессоров, DSP и прочее.
3 симулятора электрических цепей на Андроид
Добрый день, друзья. В процессе своей работы я часто сталкиваюсь с моделированием помещений, рисованием электрических схем и, хоть это и возможно нарисовать собственными руками, на сегодня существует масса программ, облегчающих работу с чертежами. Такие программы позволяют с точностью собрать нужную конструкцию или схему, также есть возможность сохранять несколько вариантов, чтобы потом выбрать наиболее подходящий. Удобны данные программы также тем, что можно изначально увидеть все ошибки в работе и предотвратить их. Есть бесплатные и платные программы, конечно, я больше склоняюсь к платному варианту, потому что функций в такой программе больше, соответственно, качество работы будет выше. Однако, среди бесплатных программ также найдутся хорошие альтернативы затратному варианту, и список данных программ я сохранил у себя в статье.
Симулятор электронных схем на русском
Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Программа для моделирования электрических схем. Ads Яндекс. Опции темы. BB коды Вкл. Смайлы Вкл. Trackbacks are Вкл.
Программы для моделирования, проектирования и анализа возможности разработки и моделирования электронных схем и создания печатных плат.
3 симулятора работы электрических схем на русском
Программа для моделирования электронных схем на русском
Приложение для разработки и проектирования печатных монтажных плат, широко используемых как в радиоэлектронике, так и в компьютерной технике. Состоит из программы схемотехнического моделирования, генератора таблиц соединений, модуля проверки символов, и ряда утилит. В рамках проекта Gneural Network развивается система моделирования работы нейронной сети, подходящая для решения задач машинного обучения.
С каждым годом и так не малые мощности современных планшетов стремительно увеличиваются, а система Андроид, с каждым днем стает все более популярной. Не удивительно, что разработчики уделяют внимания различного рода симуляторам процессов для андроид устройств. В данном обзоре рассмотрим 3 самых популярных симулятора электрических цепей для Андроид устройств, сравним их возможности, потенциал и удобство использования. Некоторые из приложений платные, но у них есть демо версии с которыми можно подробно ознакомиться. Для теста эмуляторов использовалась классическая схема мультивибратора , а в роли подопытного планшета взят Amazon Kindle Fire HD 7. EveryCircuit очень эффективная программа с удобным и интуитивно понятным интерфейсом.
Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов, удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы.
Пакет представляет собой систему схемотехнического моделирования, базирующуюся на основе моделей электронных компонентов, принятых в PSpice. Библиотека компонентов содержит справочные данные. Пакет Proteus состоит из двух частей, двух подпрограмм: ISIS — программа синтеза и моделирования непосредственно электронных схем и ARES — программа разработки печатных плат. Вместе с программой устанавливается набор демонстрационных проектов для ознакомления. Также в состав восьмой версии входит среда разработки VSM Studio, позволяющая весьма быстро написать программу для микроконтроллера, используемого в проекте, и скомпилировать. Пакет является коммерческим. Бесплатная ознакомительная версия характеризуется полной функциональностью, но не имеет возможности сохранения файлов.
Бесплатные программы скачать. Решите Elec Бесплатные программы для рисования схемы скачать ничью и анализировать электрические цепи функционируют в постоянного или переменного тока — получить буквальные формулы и значения для текущих интенсивностей и напряжений, определенных в схеме. LogicCircuit является образовательное программное обеспечение для проектирования и моделирования логических схем. KiCad является программный комплекс EDA для создания профессиональных схем и печатных плат.
Программа для эмуляции электронных схем. Рисование и черчение электрических схем онлайн
Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.
Бесплатные
Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:
- Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
- Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
- GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
- Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
- Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
- Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.
Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.
Microsoft Visio
Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.
MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.
Недостатки бесплатной версии:
- Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
- Программа работает только с браузером IE, что также создает массу неудобств.
Компас-Электрик
Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.
Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.
Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.
В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.
Eagle
Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.
В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.
Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:
- Размер монтажной платы не может превышать размера 10,0х8,0 см.
- При разводке можно манипулировать только двумя слоями.
- В редакторе допускается работа только с одним листом.
Dip Trace
Это не отдельное приложение, а целый программный комплекс, включающий в себя:
- Многофункциональный редактор для разработки принципиальных схем.
- Приложение для создания монтажных плат.
- 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
- Программу для создания и редактирования компонентов.
В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:
- Монтажная плата не более 4-х слоев.
- Не более одной тысячи выводов с компонентов.
В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.
1-2-3 схема
Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.
Функциональные возможности программы:
- Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
- Комплектация защитным и коммутационным модульным оборудованием того же производителя.
Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
- Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
- Создание маркеров для коммутирующих устройств электрощита.
Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

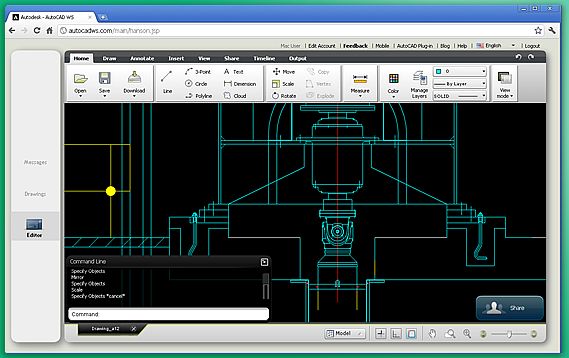

Autocad Electrical
Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.
Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.
Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.
Эльф
Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.
Функционал приложения включает в себя:
- Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
- Автоматический (с плана) или руной расчет силовой схемы.
- Составление спецификации в соответствии с действующими нормами.
- Возможность расширения базы элементов (УГО).
В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.
Kicad
Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.
Характерные особенности системы:
- Для разводки платы допускается применение внешних трассировщиков.
- В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
- По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
- Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
- Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.
Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.
TinyCAD
Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.
TinyCAD – простой редактор для принципиальных схем
В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.
Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.
Fritzing

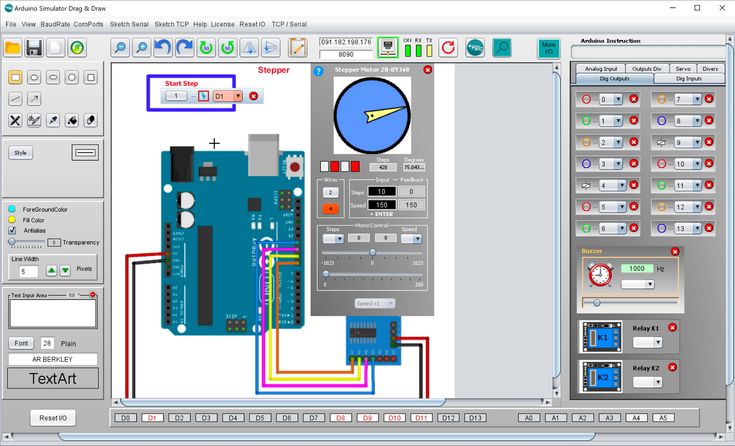

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).
Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.
123D Circuits
Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.
В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).
Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.
XCircuit
Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.
Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).
CADSTAR Express
Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.
Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.
В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.
Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.
QElectroTech
Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.
Язык приложения – английский, но для него имеется русская локализация.
Платные приложения
В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.
sPlan
Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.
Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.
Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.
Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».
Eplan Electric
Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.
Target 3001
Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.
По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.
Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.
Micro-Cap
Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.
Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т. д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.
Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.
TurboCAD
Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.
Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.
Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.
Designer Schematic
Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.
Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.
Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.
Имеется возможность импорта файлов из популярных САПР.
Ориентировочная стоимость приложения около $300.
Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.
Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.
Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.
Qucs может настраиваться на множество языков, включая русский.
Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.
Бесплатно.
Симулятор “Начала электроники”
Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.
Для радиолюбителей и самодельщиков есть всё в этом китайском магазине .
Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.
Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.
На видео о том, как работает симулятор цепи.
Что можно собрать на симуляторе схем?
На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?
Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.
Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.
Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.
Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.
Программа для симуляции радиотехнических цепей, с наглядной
демонстрацией работы построенной цепи
в виде 3D готового устройства и графиков переходных процессов.
Программа для составления радиосхем.
Так же сюда включена возможность разводки печатных плат
и программирование PIC контроллеров.
В состав дистрибутива входит наглядная презентация.
54Mb
Программа для создания электронных схем.
Хороший удобный симулятор электронных схем.
В нём очень легко рисовать радиосхемы — интерфейс
организован наипростейшим образом.
Программа для составления электронных проектов.
Перед запуском режима симуляции не забудьте в меню
Simulate->Edit Simulation Cmd в закладке Transient
указать время расчета Stop Time, например 25m (25мсек).
В режиме симуляции на половину экрана откроется график.
Когда клацнем курсором по необходимому проводу на элементах схем,
на графике отобразится изменение потенциала в этой точке
на протяжении заданного времени расчета. Что бы увидеть
график изменения тока через элемент устройства, следует
просто клацнуть курсором по необходимому элементу схем.
54Mb скачать симулятор LTspiceIV
программа для трассировки печатных плат
для цифровой электроники
password: mycad2000
скопируйте crack в каталог с программой
и запустите 10Mb
Теги: Здесь представлен софт для проектирования моделирования схематических решений. С ней не трудно разобраться. Радиотехнические программы полезны для радиолюбителей. И это не удивительно. Нужна эта программулина для симуляциия моделирование радиотехнических конструкций. В этих книгах собраны наиболее интересные задумки полезных устройств, дается возможность каждому радиолюбителю выбрать то, что ему необходимо из великого множества решений и конструкций на датчике холла a3144 , проверенных и испытанных на практике.
Предлагаемое решение
В конце каждого раздела даны упражнения. В них приводятся схематика и результаты, полученные во время симулирования, когда запустить схему. Студентам предлагается решить эти задачи, чтобы сравнить полученные ответы с приведенными в книге. Цель этих упражнений состоит не в изучении электросхем, а в том, чтобы можно было попрактиковаться в работе с программой. Это также софт для построения моделирования схемы.
Интуитивно-понятный пользовательский интерфейс
Qucs, также известный как Quite Universal Circuit Simulator, был разработан как доступный симулятор электронных цепей и контуров, имеющий графический интерфейс и основанный на открытом исходном коде. Программа поддерживает все виды моделирования схем, например DC, AC, S-параметры, гармонический анализ баланса, анализ шума и так далее. Результаты моделирования можно посмотреть на странице презентации или окне программы.
Qucsator, серверная часть программы, — это симулятор командной строки, который управляет списком сетей определенного формата ввода-вывода набора данных Qucs. По умолчанию он был создан для работы с проектом Qucs, но может быть использован и с другими приложениями. В программе есть поддержка экспорта изображений символов с файлами Verilog-A в код на языке C++, поддержка прямой связи с символами Verilog-HDL и подцепями VHDL. Последние версии Qucs обладают интерфейсом GNU/Octave.
Ключевые особенности и функции
- поддержка синтаксиса Verilog-HDL и Verilog-A в текстовых документах;
- поддержка экспорта кода на языке С++;
- поддержка уравнений для подцепей Verilog-HDL и VHDL;
- заранее скомпилированные VHDL модули и библиотеки;
- поддержка всех современных компонентов;
- открытый исходный код дает возможность разрабатывать расширения;
- настраиваемый и расширяемый интерфейс;
- встроенный файловый конвертер;
- возможность загрузки дополнительных языков интерфейса.
Для проектирования и тестирования простых схем достаточно взять макетную плату и начать размещать на ней интересующие компоненты с возможностью быстрой замены того или иного элемента. Макетные платы позволяют легко проверить цепь на наличие ошибок перед пайкой готового продукта. Но если у вас более сложная схема или если вам нужно выполнить довольно непростое моделирование прохождения сигналов по вашему проекту, прежде чем вы начнете собирать конечное устройство, вам понадобится программное обеспечение для моделирования схем или попросту симулятор.
Основными требованиями, предъявляемыми большинством людей (особенно новичками в электронике) к симуляторам электронных схем, являются простота в использовании и как можно меньшая цена, в идеале вообще за бесплатно. Также очень важна функциональность.
Хотя легко получить пробную версию чего-то вроде OrCAD PSpice, это программное обеспечение не имеет всех доступных функций, если вы не хотите, конечно, раскошелиться с целью их приобретения. К счастью, есть абсолютно бесплатное полнофункциональное программное обеспечение для моделирования электронных схем, называемое Qucs (Quite Universal Circuit Simulator), выпущенное под лицензией GPL. Qucs предлагает достойную альтернативу другим платным симуляторам схем. Qucs запускает собственное программное обеспечение отдельно от SPICE, поскольку SPICE не лицензируется для повторного использования.
Qucs имеет большинство компонентов, которые вам понадобятся для моделирования на уровне близком профессиональному, а также это программное обеспечение имеет огромное количество различных моделей транзисторов. Саму программу можно найти на http://qucs.sourceforge.net/. Для более подробной информации на странице Qucs Wikipedia (https://en.wikipedia.org/wiki/Quite_Universal_Circuit_Simulator) перечислены все доступные функции, также имеется страница часто задаваемых вопросов.
По заверениям разработчиков Qucs еще не закончен полностью, и, скорее всего, функции будут добавляться время от времени, поэтому окончательной версии может и не быть, тем не менее, сегодня Qucs уже представляет собой очень функциональный инструмент для моделирования электронных схем. Графический интерфейс пользователя Qucs хорошо развит и позволяет настраивать схемы и представлять результаты моделирования в различных типах диаграмм. Скриншоты, представленные ниже, подтверждают это.
10 лучших программ для моделирования цепей — 2022 (бесплатные и платные)
Программное обеспечение для моделирования цепей пригодится при проектировании и тестировании сложных систем с минимальными затратами. Но выбрать лучшее программное обеспечение для моделирования цепей сложно, учитывая огромное количество вариантов, от бесплатных до платных. В этой статье мы обсудим 10 лучших программ для моделирования схем с указанием плюсов и минусов каждой программы.
Список 10 лучших программ для моделирования схем:
- NI Multisim
- Autodesk Eagle
- LTspice
- PSIM
- EasyEDA
- KiCAD
- CEGAR Logic Simulator
- Tina TI
- idealCircuit
- Proteus
Which is the overall best software?
Симулятор ПЛК Omron — Как выполнить моделирование…
Пожалуйста, включите JavaScript
Симулятор ПЛК Omron — Как выполнить моделирование в ПЛК? — Online Tutorial
Proteus легко берет корону лучшего программного обеспечения для моделирования цепей. Он имеет универсальный набор инструментов, который позволяет пользователям проектировать схемы, запускать симуляции и даже создавать печатные платы. Это программное обеспечение содержит пакет ISIS, который отвечает за проектирование схем и выполнение моделирования в реальном времени.
Какая самая платная программа для моделирования цепей?
Proteus также считается самым высокооплачиваемым программным обеспечением для моделирования. Это из-за больших возможностей этого программного обеспечения. Помимо пакета ISIS, он также предлагает пакет ARES, который используется для проектирования печатных плат, а также имеет функции трехмерного просмотра.
Какое бесплатное программное обеспечение для моделирования цепей является лучшим?
Tina-TI был бы нашим выбором для лучшей схемы моделирования свободной схемы. Это отличный инструмент, который даже позволяет вам проверять наличие ошибок перед запуском симуляции.
Ищете лучшую программу для проектирования печатных плат? Прочтите это руководство:
11 Лучшее программное обеспечение для проектирования печатных плат — 2022 (бесплатное и платное)
Содержание
- Какое программное обеспечение является лучшим в целом?
- Какая самая платная программа для моделирования цепей?
- Какое бесплатное программное обеспечение для моделирования цепей является лучшим?
- NI MultiSim
- Autodesk Eagle
- LTspice
- PSIM
- EasyEDA
- KiCAD
- CEDAR Logic Simulator
- Tina TI
- IdealCircuit
- Proteus
Это программное обеспечение в основном используется образовательными учреждениями для обучения и исследования аналоговых, цифровых и силовых электронных схем. Он использует оригинальное программное обеспечение для моделирования на основе SPICE, которое дает очень точные результаты, сравнимые с реальными испытаниями.
Предлагает четыре пакета. Среди них: Образовательная, Базовая, Полная, и Power Pro оценены в 628, 1869, 3267, и 4838 долларов соответственно.
Плюсы:
- Результаты моделирования очень точны.
- Большое количество испытательных приборов.
- Более 35 виртуальных инструментов
- Более 55 000 компонентов
- Доступно онлайн-моделирование.
Минусы:
- Интерфейс сложен для навигации и выглядит устаревшим.
- Дорого. 92.
- Доступна бесплатная версия с ограниченными возможностями.
- Простота в использовании и множество ресурсов и руководств.
- Возможность трехмерного моделирования.
- Не имеет решения по целостности сигнала и питания.
- Создание пользовательского компонента — сложная задача.
- Не хватает компонентов, и навигация по библиотеке затруднена.
- Программное обеспечение является бесплатным без ограничений на его использование.
- Дает точные результаты.
- Имеет быструю симуляцию.
- Нет редактора плат.
- Быстрое и точное моделирование.
- Возможность теплового моделирования.
- Широкий выбор моделей для силовой электроники.
- Доступный.
- Модели для систем возобновляемой энергии и систем хранения энергии.
- Платное ПО
- Меньше тестового оборудования по сравнению с другими продуктами.
Это программное обеспечение обычно используется небольшими производителями электроники, любителями и отраслевыми экспертами. Макет удобен для пользователя, поскольку существует большое сообщество, ресурсы и учебные пособия о том, как его использовать.
Autodesk Eagle поставляется в трех пакетах: стандартном и премиум-пакетах стоимостью 100 долларов США, годовом пакете стоимостью 500 долларов США и ежемесячном пакете стоимостью 15 или 60 долларов США. Также есть бесплатная версия с ограниченными возможностями.
Плюсы:
Минусы:
Это программное обеспечение поставляется с хорошо зарекомендовавшим себя симулятором SPICE в сочетании с платформой захвата сигналов и схем. Это бесплатное программное обеспечение без скрытых затрат, но с ограничением, согласно которому пользователям не разрешается работать с продуктами Analog Devices. Это программное обеспечение поставляется с усовершенствованным алгоритмом, который позволяет выполнять моделирование быстрее, чем большинство платных программ моделирования цепей.
Плюсы LTspice:
Минусы LTspice:
Это программное обеспечение для моделирования, которое специализируется на моделировании силовой электроники и приводов двигателей. Программное обеспечение не ограничивается этими функциями, поскольку оно также может имитировать другие электронные схемы. Он имеет встроенный генератор кода, а также тепловое моделирование для расчета коммутационных потерь и потерь проводимости в коммутационных устройствах.
Он предлагает три пакета, которые включают студенческую, годовую академическую лицензию и пакет Education Pro, аналогичный годовому академическому пакету, но с пожизненным доступом за 99, 300 и 1500 долларов США соответственно.
Плюсы:
Минусы:
Ищете только бесплатные программы? Прочтите эту статью об 11 бесплатных онлайн-симуляторах цепей.Моделирование в EasyEDA
Это полностью функциональный веб-инструмент EDA с симуляцией. Он идеально подходит для студентов и любителей, так как не имеет коммерческих лицензий. Он может генерировать спецификацию, имеет редактор печатных плат и может преобразовывать схемы в печатные платы. Это одно из самых дешевых программ для моделирования, предлагающее три пакета.
Первый пакет — бесплатное программное обеспечение , второй — профессиональный пакет по цене 4,9 доллара в месяц, и, наконец, корпоративный пакет по цене 9,9 доллара в месяц.
Плюсы:
- Цена меньше по сравнению с другими.
- Без некоммерческого лицензирования.
- Неограниченное количество частных проектов.
- Нет необходимости устанавливать какое-либо программное обеспечение.
Минусы:
- Ограниченное количество компонентов.
- Требуется подключение к Интернету.
- Имеет ограниченные возможности.
KiCAD — бесплатное программное обеспечение с некоторыми дополнительными преимуществами. Вы можете изменить программное обеспечение по своему вкусу, отредактировав исходный код. Он поставляется с 3D-просмотрщиком, который позволяет визуализировать печатную плату. Он запускает симуляции с помощью «ngspice», который является бесплатным инструментом SPICE.
Отлично подходит для разводки печатных плат, так как не имеет ограничений по размеру платы, количеству контактов или количеству слоев.
Плюсы:
- Бесплатное программное обеспечение без ограничений.
- Мощная программа 3D-просмотра
- Нет ограничений по размеру платы или количеству слоев.
Минусы:
- Нет функции автомаршрутизации.
- Библиотека сложных компонентов.
Это программное обеспечение для проектирования и моделирования с открытым исходным кодом. Его можно использовать для моделирования цепей, анализа и проектирования. Он позволяет создавать схемы из различных устройств, таких как резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы (биполярные и полевые транзисторы), операционные усилители, компараторы и микропроцессоры Z80.
Вы можете добавить их в схему, используя стандартные схемные символы или введя параметры компонента напрямую. Затем вы можете запустить симуляцию, чтобы определить выходное напряжение или ток в любой точке цепи. Результаты вашего моделирования отображаются на графиках, которые вы можете распечатать, используя встроенную поддержку принтера.
Плюсы:
- Бесплатное программное обеспечение.
- Поддерживает формат схемы .ic.
Минусы:
- Не так быстро, как другие симуляторы.
- Минимум компонентов.
Tina-TI — это бесплатное программное обеспечение для моделирования схем, которое не только способно проектировать и моделировать схемы, но также позволяет проверять схему на наличие ошибок перед запуском моделирования. Кроме того, вы можете выполнять анализ постоянного и переменного тока, переходного процесса и анализа Фурье.
Вы также найдете почти все компоненты, необходимые для проектирования схем.
Плюсы:
- Отличные инструменты анализа.
- Проверка ошибок перед запуском имитации.
- Интуитивный ввод схемы и экран захвата.
Минусы:
- Доступно ограниченное количество компонентов по сравнению с другими продуктами.
Это программное обеспечение позволяет моделировать как электрические, так и электронные схемы. Вы можете загрузить расчетную схему в формате «.ic» для моделирования.
Плюсы:
- Бесплатное программное обеспечение без скрытых затрат.
- Внедрение различных значений параметров для проверки влияния на характеристики схемы
- Обеспечение мгновенной обратной связи о влиянии изменений в конструкции, таких как переключение между различными топологиями или изменение значений резисторов и конденсаторов
- Минимизация энергопотребления в режиме пониженного энергопотребления путем отключения холостые участки цепи при работе на высокой скорости.
Минусы:
- Не так много компонентов
Это лучшее доступное платное программное обеспечение для моделирования цепей. Он содержит более 15 миллионов деталей в библиотеке компонентов, а также такие функции, как микроконтроллеры Raspberry Pi, согласование длины групп, маршрутизация дифференциальных пар и дизайн удаленной передней панели для Arduino, и это лишь некоторые из них.
Это программное обеспечение способно с легкостью справляться с проектированием и моделированием благодаря усовершенствованию его функций на протяжении многих лет.
Proteus предлагает три пакета, в том числе корпоративный пакет за 6972 доллара, платиновый пакет за 8622 доллара и индивидуальный пакет от 248 долларов. Пользовательский пакет позволяет пользователю выбирать только те компоненты, которые необходимы для его нужд.
Плюсы Proteus:
- Более 15 миллионов компонентов в библиотеке
- Наличие микроконтроллеров, таких как Raspberry Pi, PIC, Arduino
- Большое разнообразие инструментов анализа
- Простой в освоении интерфейс
Минусы Proteus:
- Пакеты очень дорогие.
- Бесплатная версия программного обеспечения недоступна.
В заключение следует отметить, что выбрать правильное программное обеспечение для моделирования цепей непросто. Каждый из них имеет свои преимущества и недостатки. Из обсуждения мы можем согласиться с тем, что нет такого программного обеспечения, которое соответствовало бы всем вашим потребностям. В соответствии с вашими требованиями вы можете выбирать между дорогим многофункциональным программным обеспечением и бесплатными/более дешевыми решениями с ограниченными возможностями.
Top 10 Программное обеспечение для моделирования электронных схем
Программное обеспечение для моделирования электронных схем использует математические модели для копирования поведения реальной схемы. Смоделируйте работу схемы с помощью программного обеспечения для моделирования и проанализируйте свою схему. Измените свою схему и посмотрите, как она влияет на вашу схему, увидев симуляции. Повысьте эффективность своего дизайна с помощью такого программного обеспечения. Получите представление о поведении цепей, просматривая их в 3D-форме. Сэкономьте на покупке всех инструментов при планировании проекта, поскольку программное обеспечение для моделирования электронных схем помогает моделировать все в режиме онлайн. Устраните все ошибки в вашем проекте с помощью симуляции, чтобы получить лучшие выходные результаты в реальности.
1. EasyEDA
EasyEDA — это онлайн-инструмент для проектирования печатных плат, используемый для моделирования схем. Многие инженеры используют это программное обеспечение для создания своих проектов, поскольку оно содержит мощный симулятор. Для этого программного обеспечения доступна бесплатная пробная версия. Используйте почти 1 миллион компонентов, работающих в режиме реального времени, чтобы создать свою схему. Создавайте или импортируйте стандартные библиотеки, которые помогут вам в проектировании. Обратитесь к запасам, ценам и заказу, пока вы проектируете свои схемы. Получите 3D-просмотр вашего дизайна. Создавайте общедоступные или частные симуляции и черпайте идеи из проектов с открытым исходным кодом, доступных в этом программном обеспечении. Создавайте высококачественные схемы с помощью EasyEDA. Эта программа проста в использовании для новичков.
2. Autodesk Eagle
Autodesk Eagle позволяет создавать проекты печатных плат путем ввода размеров из таблицы данных. Создание 3D-моделей, готовых к производству. Используйте пакеты, доступные в библиотеке этого программного обеспечения. Экспортируйте и используйте свои проекты где угодно. Получите синхронизацию проекта в режиме реального времени, чтобы точно просмотреть симуляцию вашего проекта. Тестируйте идеи и проверяйте производительность своих схем с помощью метода моделирования SPICE. Инструменты автоматического выравнивания доступны для создания ваших проектов. Перетаскивайте блоки дизайна, чтобы сэкономить время при завершении дизайна. Электронная проверка правил доступна для проверки вашей принципиальной схемы. Маршрутизация с обходом препятствий и маршрутизация с толчком и толчком — это некоторые из новых функций, которые помогут вам в проектировании цепей.
3. PartSim
PartSim — это программное обеспечение для моделирования цепей, которое можно запустить в веб-браузере и которое можно использовать бесплатно. Механизм моделирования SPICE этого программного обеспечения позволяет точно моделировать схему с помощью графического средства просмотра сигналов. Это помогает просматривать ошибки в конструкции во время самой симуляции. Он также содержит веб-инструмент для захвата схем, помогающий в моделировании схем. Попробуйте бесплатную пробную симуляцию, чтобы увидеть, как работает это программное обеспечение. Назначьте номера деталей Arrow для своих моделей, чтобы помочь в разработке схемы. Библиотека содержит большинство инструментов, связанных со схемами. Сохраните свою работу и экспортируйте файл, чтобы создать свой дизайн в реальности.
4. EveryCircuit
EveryCircuit помогает создавать схемы и моделировать. Поделитесь своей работой и изучите электронные схемы, чтобы получить представление о том, как создавать схемы. Это программное обеспечение доступно в App Store, Google Play и Chrome. Создайте свою схему из любого места с помощью телефона и проверьте, как работают схемы, протестировав свой дизайн. Взаимодействуйте с большим сообществом EveryCircuit, чтобы получать идеи. Визуализируйте динамическую анимацию тока и напряжения и получите представление о работе вашей схемы. Смоделируйте свои проекты с помощью встроенного механизма моделирования и посмотрите, как работает ваша схема, а интерфейс с сенсорным экраном делает это программное обеспечение простым в использовании, поскольку вы можете создавать схемы своими руками.

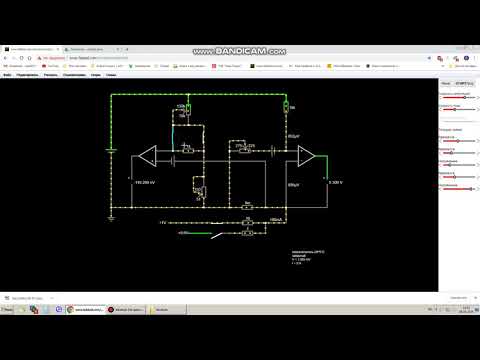

5. Circuit Sims
Circuit Sims — это простая веб-платформа, которая может работать в любом браузере. Эта платформа понравится новичкам, так как с помощью этого программного обеспечения легко понять функциональность схем. Для использования этого программного обеспечения не требуется никакой учетной записи, и оно бесплатно. Вы можете настроить компоненты вашей схемы. Отрегулируйте такие факторы, как скорость симуляции, скорость тока, емкость, индуктивность и сопротивление цепи, чтобы увидеть, как это повлияет на ваш проект. Просмотрите форму сигнала вашей схемы на панели дизайна. Используйте кнопку запуска/остановки, чтобы включать и выключать трассу по своему желанию. Доступно меню для отображения образцов схем, к которым вы можете обратиться, когда вам это нужно.
6. Виртуальная лаборатория постоянного/переменного тока
Получите реальный опыт работы со своими схемами с помощью симулятора цепи виртуальной лаборатории постоянного/переменного тока. Вы можете попробовать его бесплатно и купить платную версию. Программное обеспечение предоставляет вам реальные компоненты для создания ваших проектов, режим текущего потока и режим потока электронов доступны для внесения изменений в ваш ток и поток электронов. Просмотрите эксперименты других пользователей и просмотрите имитации схем, выполненные ими, чтобы получить представление о создании схем. Используйте доступные уроки, чтобы узнать, как использовать это программное обеспечение. Получайте обновления в этом программном обеспечении, так как оно часто получает новые обновления.

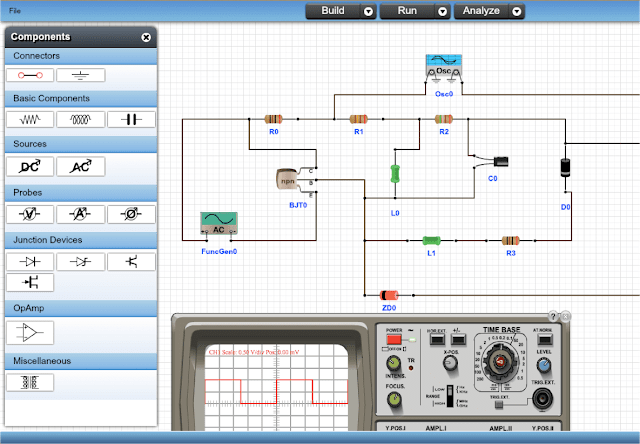

7. DoCircuits
Используйте DoCircuits для создания аналоговых и цифровых схем, изготовления печатных плат, печатных плат, проектов, связанных со схемами, и т. д. Войдите в систему, чтобы просмотреть моделирование ваших проектов. Дизайн этого программного обеспечения является интерактивным, поскольку компоненты выглядят реально, и вы можете попробовать различные элементы, чтобы изменить свой дизайн. Доступно множество образцов схем, так что вы можете внести в них небольшие изменения, чтобы создать свою схему. Протестируйте и измерьте схему — моделируйте схемы и графики для анализа своей конструкции. Также доступны виртуальные устройства, такие как осциллограф и генератор функций. Используйте расширенный анализ развертки для выполнения анализа нескольких доменов.
8. CircuitsCloud
CircuitsCloud — онлайн-симулятор электронных схем. Эта бесплатная платформа упрощает создание схем. Это приложение на основе облачных вычислений позволяет пользователю получать доступ к приложению через Интернет, и все его данные будут храниться в Интернете. Используйте это программное обеспечение в образовательных целях и получите выгоду. Улучшите свое изучение логической схемы с помощью этого программного обеспечения. Соединяйте элементы без особого труда, используя доступные проводные режимы. Современный и интуитивно понятный интерфейс с функцией перетаскивания позволяет легко проектировать схему. Вы можете управлять отладкой, приостанавливая симуляцию и наблюдая за распространением сигнала на каждом этапе.
9. Лаборатория схем
Создавайте и моделируйте свои схемы с помощью CircuitLab. Редактор схем этого программного обеспечения прост в использовании. С помощью этого программного обеспечения создавайте аналоговые и цифровые схемы за считанные секунды. Одновременное моделирование аналоговых и цифровых схем с помощью моделирования схем в смешанном режиме. С помощью этого программного обеспечения вы можете создавать электрические схемы и схематические PDF-файлы. Вам не нужно устанавливать это программное обеспечение и запускать его одним щелчком мыши. Режим Easy-Wire этого программного обеспечения позволяет легко соединять элементы. Смешивайте части схем в сообществе CircuitLab, используя функцию копирования/вставки через окно. Удобные форматы позволяют отображать значения в сжатой форме. Уникальные URL-адреса каналов позволят вам делиться своей работой в Интернете. Доступны расширенные возможности моделирования, такие как моделирование в частотной области, параметр шагового контура и многое другое.
10. TinaCloud
TinaCloud — это программное обеспечение для моделирования цифровых, аналоговых и микроконтроллерных схем. Анализируйте, проектируйте и тестируйте свои схемы с помощью этого программного обеспечения. Также проанализируйте связь и РЧ цепей. Моделирование цепей в автономном режиме также возможно с помощью TinaCloud. Редактируйте и запускайте свои схемы на ПК или Mac. Это программное обеспечение имеет аналого-цифровые преобразования и наоборот. В этом программном обеспечении доступен широкий спектр виртуальных инструментов, таких как мультиметр и цифровой генератор сигналов. Многослойная печатная плата с разделенными слоями силовой плоскости и автоматической трассировкой — вот некоторые из многих дополнительных функций, доступных в этом программном обеспечении. Тестируйте свои схемы, отлаживайте и запускайте их, чтобы получить наилучшие результаты.
Симулятор LTspice | Analog Devices
Получить поддержку
Посетите форум LTspice в EngineerZone, чтобы задать вопросы (или ответить на них) или добавить комментарии о LTspice.
Форум LTspice EngineerZone
Найти демонстрационные схемы
Исследуйте всю библиотеку готовых к работе демонстрационных схем LTspice.
Изучить демонстрационные схемы
Узнайте, как использовать LTspice
Обучающие видеоролики
Руководство по началу работы
Узнайте о LTspice и о том, как его использовать. Эта серия видеороликов включает в себя введение в программу LTspice для создания схем посредством компоновки простой схемы.
Essentials Tutorial
Узнайте, как использовать трансформеры, добавлять сторонние модели, создавать символы, работать с ними и т. д.
Руководство по анализу переменного тока и шума
Узнайте, как выполнить базовый анализ переменного тока в LTspice, а также о некоторых возможностях, о которых вы, возможно, еще не знали. Также узнайте, как настроить моделирование шума в LTspice для просмотра как входного, так и выходного шума, связанного с напряжением.
Советы и артикулы
Начало работы с LTspice
Ключом к созданию большинства схем является скорость, с которой вы можете достичь понимания своей схемы, ее правильности и ограничений. LTspice превосходит многие другие инструменты моделирования и позволяет повторять проекты за минимальное время.
