Программа для создания однолинейных электрических схем. Программы для создания однолинейных электрических схем: обзор лучших решений

Какие программы подходят для разработки однолинейных электрических схем. Как выбрать оптимальное ПО для проектирования электроснабжения. На что обратить внимание при выборе программы для электросхем.

Обзор бесплатных программ для создания электрических схем

Для разработки однолинейных электрических схем существует множество программных решений — как платных, так и бесплатных. Рассмотрим наиболее популярные бесплатные варианты:

• Dia — простая программа для начинающих, подходит для базовых схем
• ProfiCAD — более функциональное решение с интуитивным интерфейсом
• QElectroTech — специализированная программа для электротехнических схем
• TinyCAD — компактный редактор с обширной библиотекой элементов
• KiCad — мощный инструмент для разработки печатных плат и схем

Эти программы позволяют создавать базовые однолинейные схемы без финансовых затрат. Однако у них могут быть ограничения по функционалу по сравнению с платными аналогами.

Ключевые возможности программ для электрических схем

При выборе программы для разработки однолинейных схем стоит обратить внимание на следующие возможности:

• Наличие библиотеки стандартных электротехнических элементов
• Возможность создания пользовательских элементов
• Инструменты для автоматической нумерации элементов
• Поддержка многолистовых проектов
• Экспорт в различные форматы (PDF, DXF и др.)
• Проверка ошибок в схеме
• Возможность расчета параметров цепей

Чем больше из этих функций реализовано в программе, тем удобнее будет процесс создания схем.

Платные программы для профессиональной разработки

Для серьезных проектов часто используются платные профессиональные решения:

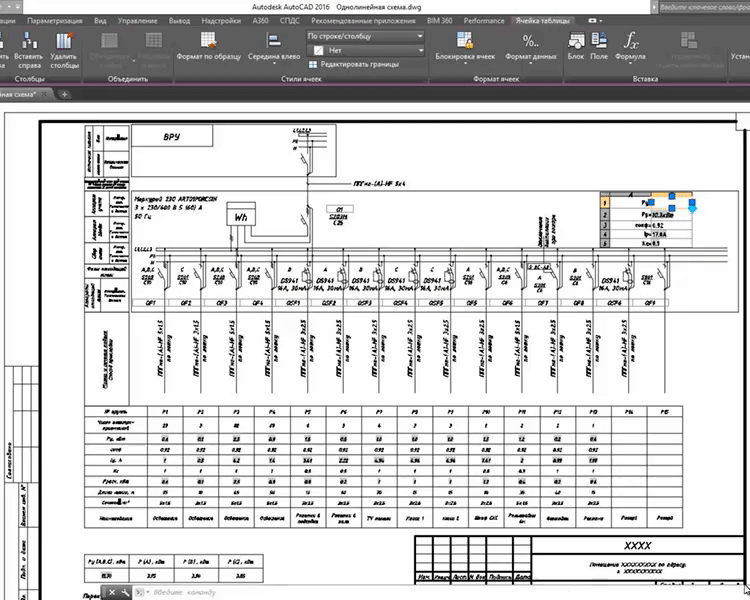

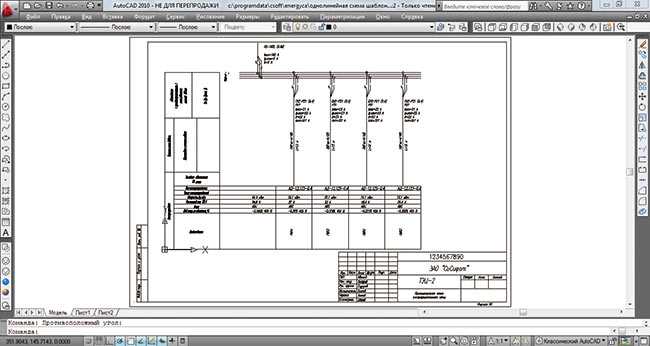

• AutoCAD Electrical — мощный инструмент для проектирования электрических систем
• EPLAN Electric P8 — комплексная система для электротехнического проектирования

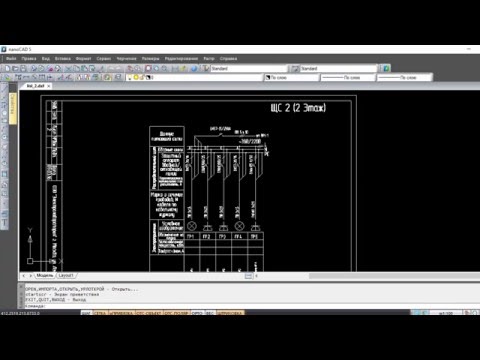

• nanoCAD Электро — отечественное решение для электротехнических проектов
• Altium Designer — профессиональный пакет для разработки электроники

Эти программы обладают расширенным функционалом, но требуют существенных финансовых вложений в приобретение лицензий.

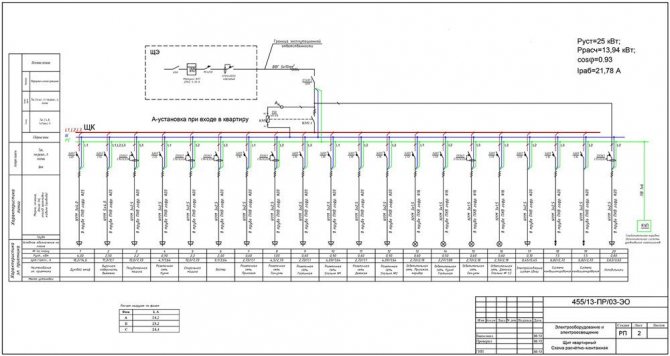

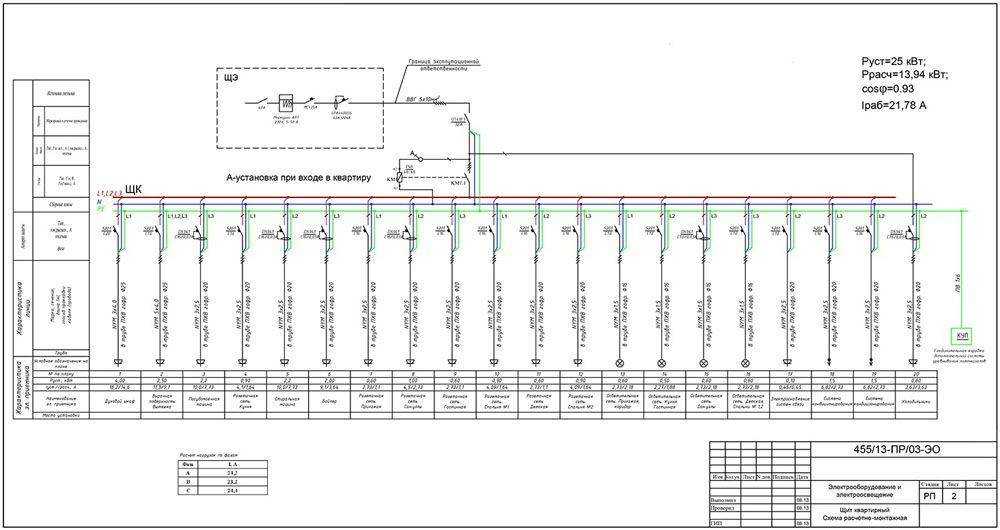

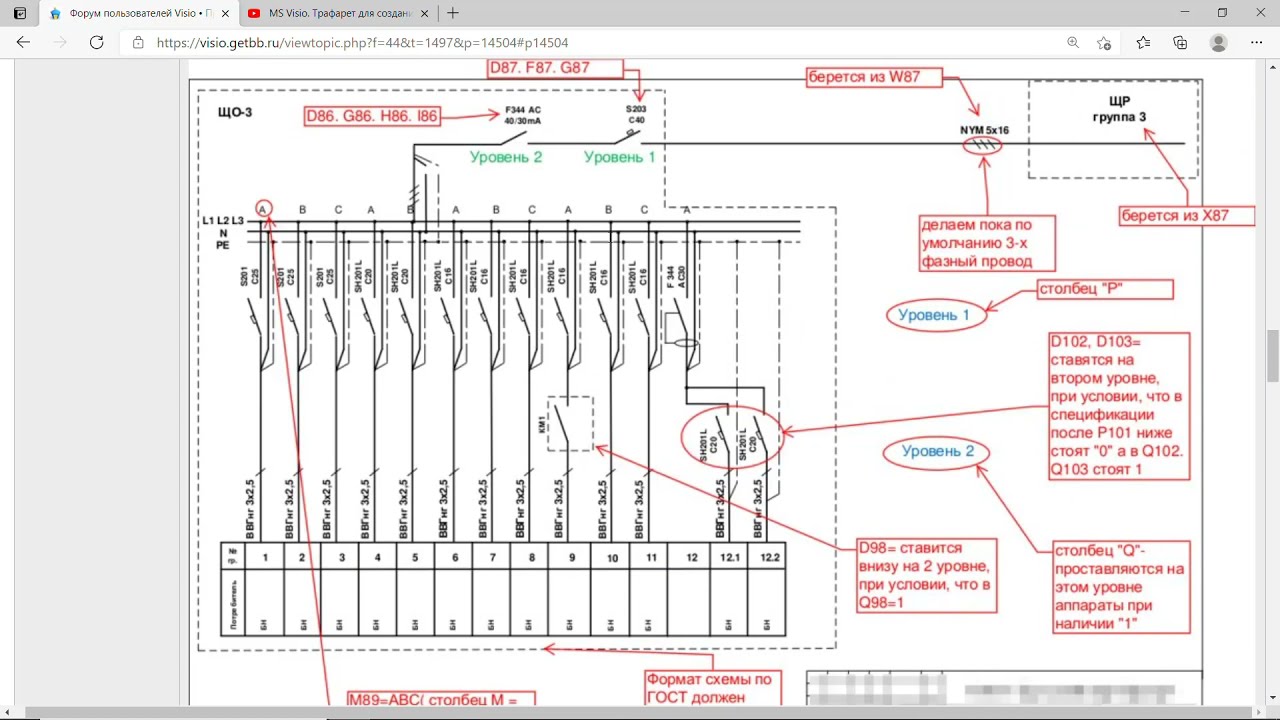

Особенности создания однолинейных схем

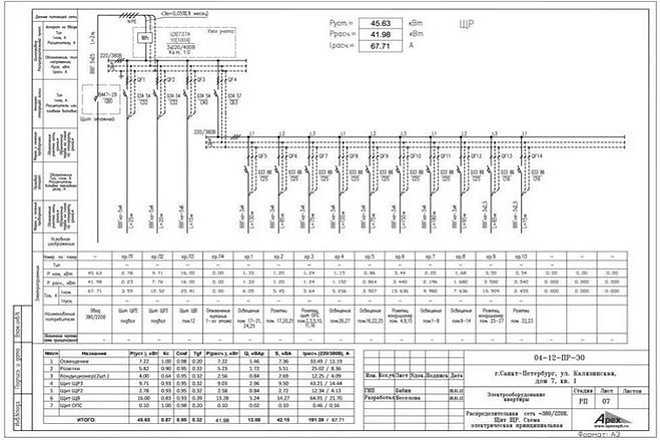

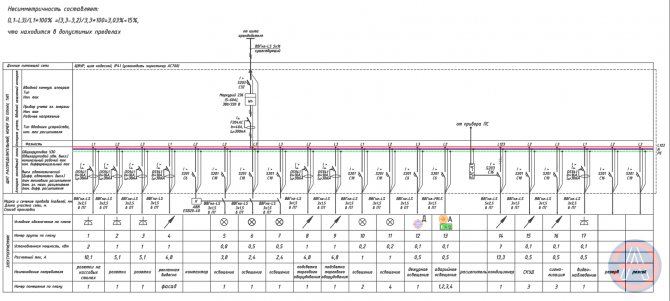

Однолинейная схема — это упрощенное представление электрической системы, где все проводники изображаются одной линией. При создании таких схем важно учитывать:

• Правильное обозначение элементов согласно стандартам
• Корректное отображение защитных и коммутационных аппаратов
• Указание номинальных параметров оборудования
• Отображение распределения нагрузок по фазам
• Обозначение точек учета электроэнергии

Качественно выполненная однолинейная схема позволяет быстро оценить структуру электроснабжения объекта.

Выбор оптимальной программы под конкретные задачи

При выборе программы для создания электрических схем следует учитывать:

1. Сложность и масштаб проектов
2. Необходимость специфических расчетов
3. Требования к оформлению документации
4. Совместимость с другим ПО
5. Бюджет на приобретение ПО

Для небольших проектов часто достаточно бесплатных программ. Для серьезных промышленных объектов лучше использовать профессиональные платные решения.

Основные этапы создания однолинейной схемы

Процесс разработки однолинейной схемы электроснабжения обычно включает следующие этапы:

1. Сбор исходных данных о нагрузках и требованиях
2. Выбор основного оборудования (трансформаторы, генераторы)
3. Проектирование системы распределения электроэнергии
4. Расчет токов короткого замыкания
5. Выбор коммутационной и защитной аппаратуры
6. Проработка системы учета электроэнергии
7. Оформление однолинейной схемы в выбранной программе

Использование специализированного ПО позволяет автоматизировать многие из этих этапов.

Типичные ошибки при создании электрических схем

При разработке однолинейных схем электроснабжения часто допускаются следующие ошибки:

• Неправильное обозначение элементов схемы
• Отсутствие или некорректное указание номиналов оборудования
• Нарушение требований по селективности защит
• Ошибки в расчетах токов короткого замыкания
• Отсутствие обозначений точек учета электроэнергии
• Неверное распределение нагрузок по фазам

Использование специализированных программ с функциями проверки позволяет минимизировать вероятность таких ошибок.

Бесплатные программы для черчения

Платные программы для рисования электросхем

Отличаются наличием большого функционала и технической помощи разработчиков. Позволяют не только быстро просматривать получившуюся схему, но и дополнять ее различными элементами.

Функции платного сервиса

Micro-Cap

Приложение, нацеленное на моделирование цифровой, аналоговой и смешанной электрической схемы. Все, что нужно, чтобы сделать чертеж, это ввести параметры в соответствующее табло и получить результат.

Micro-Cap

OrCAD

Пакет ПО, с помощью которого можно в автоматическом режиме разрабатывать и распечатывать схемы плат, электронные чертежи.

OrCAD

TINA-TI

Специальный симулятор, имеющий простой графический интерфейс. Создан для того, чтобы разрабатывать, проверять и искать неисправности в электросхемах с комплексной архитектурой.

TINA-TI

Altera

Большой комплект автоматизированных программ для рисования однолинейных схем электроснабжения и создания диаграмм, подобно sPlan, благодаря которому можно решать сложные задачи, связанные с созданием электрической проводки. Нацелено на преобразование простейших подблоков и печатных инструментов.

Altera

Altium Designer

Коммерческое приложение, благодаря функционалу которого можно создавать различные электронные устройства. Создана для профессиональных электриков и радиолюбителей.

Altium Designer

Proteus Design Suite

Программа для рисования схем, имеющая необходимый инструментарий, нацеленный на построение, проектирование, редактирование и внесение правок в электрические и программируемые интегральные однолинейные чертежи и радиосхемы. Позволяет работать с проектами, имеющими любой размер блока и сложность.

Proteus Design Suite

Перечисленные выше программы созданы для эффективного и быстрого конструирования проекта. Они помогают расчертить проект будущей электрической проводки в короткие сроки, определиться с месторасположением ее элементов и выполнить ряд других действий.

Версия 0.11

• Correction de bugs
  • Bug #15 : Mauvais positionnement des champs de texte sur le schéma ;
  • Bug #16 : Mauvaise gestion des modifications du texte d’un conducteur.
• Fonctionnalités :
  • L’application se lance désormais une seule fois par utilisateur ; il est alors possible de gérer tous les éditeurs de schémas et d’éléments via une icône unique dans le systray.
  • L’application peut également ouvrir des fichiers éléments directement (comprendre : par passage de paramètres)
  • L’association des types de fichiers *.qet et *.elmt sera facilitée ; des fichiers *.desktop sont installés sous X11 tandis qu’un programme d’enregistrement est fourni sous Windows.
  • Ajout d’un menu donnant accès aux fichiers récemment ouverts.
  • Manuel UNIX (`man qelectrotech’).

Как читать принципиальные схемы и радиодетали (уго)

Version 0.3rc

editor element: color selection, change radio button by combobox

corriger le problème du déplacement de la primitive «trait» (Horizontal/Vertical) dans l’éditeur d’élément (workaround == )

don’t increase autonum if conductor isn’t a «Multi»

Add Shortcut Qt::Key_F5 on reload button in elementpanelwidget

Hotspot automatique

element editor bugfix: after reload element, add a primitive crash qet

element editor: define automatically the size of element

Import d’image.

polissage

Intégrer automatiquement les éléments dans les projets (recommandé)—> mieux expliquer la fonction

0.60

Как пользоваться diptrace и 3d библиотеками, скачать на русском

Corrigé le problème de cadrage de folio [[https://qelectrotech.org/forum/viewtopic.php?pid=6639#p6639|https://qelectrotech.org/forum/viewtopic.php?pid=6639#p6639]]

Amélioré le système de zoom au delà du folio [[https://qelectrotech.org/forum/viewtopic.php?pid=6641#p6641|https://qelectrotech.org/forum/viewtopic.php?pid=6641#p6641]]

MacOS : intégration des PATH pour lancer le convertisseur DXF dans l’éditeur d’élément, et le plugin python générateur de borniers.

MacOS : ajout des traductions Qt dans le bundle.

La documentation en ligne et les liens pour télécharger les dernières paquets de la version en cours de développement pour Windows et MacOS sont accessibles directement depuis le logiciel

Les références croisée des éléments maître sont cliquable, afin de se rendre sur le folio correspondant au contact représenté.

Correction du bug sur les conducteurs et ou shapes fantômes qui provoque un segfault lors de la sauvegarde ou changement de scène.

Nouvelle manière de modifier les primitives rectangle, ellipse et arc

Bouton pour désactiver la grille dans l’éditeur de schéma

Gestion affichage des labels folio ou des id dans l’arbre projet et dans le sommaire.

Réfection de la mise en page des pages sommaire.

Ajout du multithreading pour accélérer le chargement des éléments au lancement de QET.

Ajout du multithreading pour accélérer le chargement des projets.

Numérotation consécutive des éléments par folio ou pour le projet.

Nouveau Dock pour passer d’une règle de numérotation à l’autre, ajout de règle vide

Réduction de la consommation de RAM utilisée.

Nouveau panneau :Collection d’éléments

Possibilité de réutiliser un morceau de schéma en tant que « snippet » (ou copie de folio entier) à partir d’un autre projet.

Possibilité de numérotation non consécutive des folios

Panel de gauche: découper la vue en plusieurs docks: un dock cartouche, folio , un dock éléments, éléments importé, etc. QDockWidget, Toolbox Widgets.

Épaisseur de trait des conducteurs

Les couleurs et tailles de conducteur sont dorénavant conservées au travers des renvois et sur leur équipotentialité.

Épaisseur de trait des basic shapes

Couleurs de trait des basic shapes

Remplissage couleurs, texture des basic shapes

High-DPI support (Qt 5.6.0)

Stage 3: compile and launch QElectroTech

Under Windows

Д815

Open a command prompt:

# go to the appropriate directory (there is a *.pro in the name), e.g.:
cd /d C:\dossier\autredossier\trunk
# generate the Makefile
qmake
# compile
mingw32-make
# set up the executable files
move /Y release\qelectrotech.  exe .
copy "misc\Lancer QET.bat" .
# run QET
"Launch QET.bat"

Under Debian-based distributions

The method is the same than the other Linux/UNIX. There is only one difference: the utility qmake is probably named qmake-qt4 (that can be very confusing, if you were wrong, do a ‘rm Makefile’ and check with ‘qmake -v’).

Under other Linux/Unix

# go to the appropriate directory (ther is *.pro in the name)
cd qelectrotech
# generate le Makefile
qmake
# compile
make -f Makefile.Release
# installation
make -f Makefile.Release install
# execute QET
qelectrotech

After that you should be able to test QElectroTech. Do not hesitate to contact us for a bug, a suggestion, or what ever..

Ligne de commande

• Ajouter une option pour permettre l’impression directement en ligne de commande
• Personnaliser l’emplacement de la collection perso Il n’y a actuellement qu’un seul moyen de modifier l’emplacement de la collection utilisateur (sauf histoires de liens symboliques et montages divers) : c’est de redéfinir l’emplacement du dossier de configuration avec l’option à l’exécution. La collection utilisateur est toujours recherchée dans le config dir + /elements. Il faudrait une option , qui serait prioritaire sur ce que dit le fichier de configuration, qui serait lui-même prioritaire sur le comportement par défaut, le tout avec les options de compilation adéquates pour limiter tout ça si besoin de l’administrateur.
• Ajouter un système de log (avec horodatage, fichier et niveau de log paramétrables)

Как Lucidchart работает на вас

• Да, схемы пригодятся и вам

  ✕

  Пользоваться Lucidchart может кто угодно независимо от должности и сферы деятельности. Ведь все умеют представлять идеи в виде схем еще с детства. С нами создавать качественные схемы для развития бизнеса примерно так же просто. Возьмите за отправную точку один из более чем 500 шаблонов или перетащите нужные фигуры на холст из нашей библиотеки!

• Умный подход к информации

  ✕

  Пользоваться Lucidchart может кто угодно независимо от должности и сферы деятельности. Ведь все умеют представлять идеи в виде схем еще с детства. С нами создавать качественные схемы для развития бизнеса примерно так же просто. Возьмите за отправную точку один из более чем 500 шаблонов или перетащите нужные фигуры на холст из нашей библиотеки!

• Совместное видение проекта

  ✕

  Пользоваться Lucidchart может кто угодно независимо от должности и сферы деятельности. Ведь все умеют представлять идеи в виде схем еще с детства. С нами создавать качественные схемы для развития бизнеса примерно так же просто. Возьмите за отправную точку один из более чем 500 шаблонов или перетащите нужные фигуры на холст из нашей библиотеки!

• Работает там, где работаете вы

  ✕

  Пользоваться Lucidchart может кто угодно независимо от должности и сферы деятельности. Ведь все умеют представлять идеи в виде схем еще с детства. С нами создавать качественные схемы для развития бизнеса примерно так же просто. Возьмите за отправную точку один из более чем 500 шаблонов или перетащите нужные фигуры на холст из нашей библиотеки!

• В масштабах всей компании

  ✕

  Пользоваться Lucidchart может кто угодно независимо от должности и сферы деятельности. Ведь все умеют представлять идеи в виде схем еще с детства. С нами создавать качественные схемы для развития бизнеса примерно так же просто. Возьмите за отправную точку один из более чем 500 шаблонов или перетащите нужные фигуры на холст из нашей библиотеки!

✕

Да, схемы пригодятся и вам

Пользоваться Lucidchart может кто угодно независимо от должности и сферы деятельности. Ведь все умеют представлять идеи в виде схем еще с детства. С нами создавать качественные схемы для развития бизнеса примерно так же просто. Возьмите за отправную точку один из более чем 500 шаблонов или перетащите нужные фигуры на холст из нашей библиотеки!

Версия 0.1

Bases

QET permet de poser des éléments sur un schéma et de les relier par des conducteurs. Chaque schéma comporte un cartouche dont les informations sont éditables. Les éléments sont déplaçables et pivotables. Les conducteurs reliant les éléments électriques se posent à la souris. Leur trajectoire est modifiable. Les conducteurs sont paramétrables : ils peuvent être simples, unifilaires ou multifilaires. Les points de jonction entre conducteurs sont gérés automatiquement. Il est également possible d’ajouter des champs de texte indépendants sur les schémas.

Collections d’éléments

Les éléments proviennent des collections d’éléments. On distingue la collection commune, supposée être commune à plusieurs utilisateurs et non modifiable sans droits d’administration, et la collection utilisateur, supposée être propre à l’utilisateur. Les schémas ne gardent que des références vers ces éléments ; il n’est donc pas possible d’ouvrir complètement un schéma utilisant un élément inconnu (c’est-à-dire présent ni dans la collection commune ni dans la collection utilisateur). C’est à l’utilisateur de veiller à fournir les éventuels éléments manquants lorsqu’il transmet son schéma.

Gestion des éléments

QET permet d’ajouter, de modifier et de supprimer les éléments présents dans les collections. Un assistant guide l’utilisateur dans la création d’un nouvel élément et un éditeur dédié permet de dessiner ses propres composants.

Export des schémas sous forme d’image

Les schémas sont exportables dans les formats suivants : bitmap, JPEG, PNG et SVG. Des options permettent d’exporter ou non la grille, le cartouche, la bordure, les colonnes, etc.

Impression

Un support basique de l’impression est fourni. Par défaut, un schéma trop grand est découpé et imprimé sur plusieurs pages. Les schémas peuvent être adaptés à la taille de la page sur demande. Sous X11, l’impression requiert le paquet cupsys-bsd. Il est possible d’imprimer vers un document PDF directement sous X11. Pour Windows, il est possible d’utiliser PDFCreator.

Intégration au systray

QElectroTech ajoute une icône dans le systray (petite zone typiquement placée près de l’horloge) qui vous permettra de gérer vos fenêtres : éditeurs de schémas et éditeurs d’élément.

Версия 0.

2

Начиная с версии 0.2, QElectroTech доступен на французком и английском языках, а ткже:

• на испанском языке, благодаря переводам Youssef;
• на русском языке, благодаря переводам Юрия;
• в португальском языке, благодаря переводам José.

Отныне приложение использует тему значков Oxygen, созданную Nuno Pinheiro для проекта KDE.

Концепция файла проекта

Файл .qet, может теперь содержать ноль, одну или несколько электрических схем. Элементы схем, встраиваются в файл проекта, когда они помещаются на схему. На панеле элементов теперь находятся:

• открытые проекты, и под каждым проектом:
  • схемы этого проекта,
  • Коллекция загруженная с проектом (категории и элементы, используемые на схемах)
• общая коллекция поставляемая вместе с QET,
• и личная коллекция пользователя.

Редактор схем

• Тепрь стало возможно перемещать и копировать категории и элементы простым перетаскиванием (drag-n-drop) в панеле элементов.
• La collection embarquée est manipulable au même titre que la collection utilisateur. Неиспользуемые в проекте элементы отображаются на красном фоне а диалог позволяет быстро их удалить.
• Chaque projet embarque également (au niveau de ses propriétés) les paramétrages par défaut pour les nouveaux schémas, cartouches et conducteurs.
• Можно изменять порядок схем в проекте перемещая вкладки, которые представляют их. В поле «Фолио», основной надписи, можно ссылаться на положение текущей схемы или на общее количество схем в проекте написав %id и %total, соответственно.
• Lors du chargement d’un fichier .qet, si des éléments ne sont pas trouvés, ils sont remplacés par un élément «fantôme», ce qui évite de perdre certaines informations lors de l’enregistrement du fichier (Voir le screenshot correspondant).
• Le rendu avec un zoom réduit a été amélioré (Voir le screenshot correspondant).
• Enfin, le logiciel gère l’ouverture en lecture seule d’un fichier projet.

Impression et export

À partir de la version 0.2, QElectroTech :

• propose d’utiliser une imprimante réelle ou bien de générer un document PDF ou PostScript, et ce sous Windows comme sous X11 (voir le screenshot correspondant)
• génère un aperçu avant l’impression d’un projet. Cet aperçu permet de choisir les options d’impression mais également les schémas à imprimer ou non (voir le screenshot correspondant).

À noter toutefois une limitation pour les impressions PDF/PS sous Windows : le dialogue de mise en page, permettant de spécifier le format du papier ainsi que ses marges, n’est pas disponible.

Le dialogue «Exporter» (pour générer un fichier image d’un schéma) a également été refait dans l’optique d’un export simultané de tous les schémas du projet (voir le screenshot correspondant).

Éditeur d’éléments

• Lorsque l’on dessine une ligne dans l’éditeur d’éléments, il est possible de choisir un embout différent pour chaque extrémité, comme par exemple une flèche, un cercle, un carré ou, tout simplement, un bout de ligne normal. Voir le screenshot correspondant.

• La forme «Rectangle» a été ajoutée Voir le screenshot correspondant..
• On peut enregistrer un élément en désignant un fichier (= comportement en 0.11) ou bien en choisissant un élément cible dans une liste reprenant l’arborescence du panel d’éléments.
• Si l’on maintient la touche Shift lorsque l’on ajoute une partie (droite, cercle, texte, …), l’outil en cours est conservé après le dessin. Sinon l’éditeur repasse sur l’outil de sélection.
• La grille a été améliorée : sa densité varie en fonction du zoom ; les points correspondant à ceux de la grille de l’éditeur de schémas sont mis en valeur.
• L’accrochage à la grille (aka «snap to grid», également connu sous le nom de grille magnétique ou encore grille aimantée) a été ajouté. Le dessin s’y accroche désormais avec une précision de 1px. On peut travailler en coordonnées libres en maintenant la touche Ctrl enfoncée durant le dessin.
• Le copier-coller a été implémenté : il est possible de coller :
  • avec le bouton du milieu de la souris
  • en choisissant une «zone de collage» sur l’élément (Ctrl+Shift+V) : cf screenshot à gauche
  • directement (Ctrl+V) : les parties collées sont placées à côté des parties copiées ; si on recolle les parties, elles sont collées encore un cran à côté, et ce de manière incrémentale. Ainsi le screenshot à droite montre ce que l’on obtient en collant une sélection 8 fois d’affilée.

Рабочий график

График разработки QElectroTech довольно сложно регламентировать, в основном потому что QET — молодое программное обеспечение, располагающее малым количеством разработчиков, но которые занимаются областью требующей многочисленных особенностей, которые в свою очередь не всегда тривиальны.

Для каждой версии QET, мы будем стараться добавить:

основные функции, то есть нечто, что действительно относится к электротехнике, и необхобходимо сделать срочно и/или сложно в разработке;

незначительная функциональность; необязательная, но полезная функциональность или меньшей важности;

от 0 до 2 версии значительные улучшения графического интерфейса, эргономики и/или поведения ПО.

Рабочий график можно увидеть ниже принмая во внимание 3 приоритетных проблемы:

Менее срочные идеи можно найти в ящике для предложений(фр. ).

Функциональность запланированная для будущих версий QElectroTech:

Отзыв на Draw.io

Рекомендую Хорошо Удобство Внешний вид Цена Функциональность

Плюсы

Готовые элементы для рисования диаграмм помогают сэкономить кучу времени, которое пришлось бы затратить на отрисовку их вручную.

WYSIWYG интерфейс: нашёл нужный элемент в списке, перетащил на лист, нашёл другой, соединил стрелочкой, подписал, и вуаля!

Минусы

Некоторые элементы блок-схем расположены не в своей категории (как минимум для некоторых UML-диаграмм нужны формы, за которыми приходится лезть в General)

Есть некоторая путаница с элементами, в которых можно писать текст, а также стрелочками (подробнее в комментарии)

Пользовались когда-то Draw.io всей группой в вузе, рисуя блок-схемы и UML-диаграммы для связанных с программированием предметов. Сервис замечательный и очень удобный, в принципе в нём есть всё, что нам было необходимо, так что он нас в прямом смысле спасал. Но есть у него и некоторые недостатки, осложняющие работу новичкам.

Например, есть элементы, в которых можно писать текст (такие как Process из General). При выделении и перетаскивании таких элементов текст тоже перетаскивается, и всё прекрасно. Но есть и элемент Text, который можно писать где угодно, в том числе и внутри элемента. И если не знать заранее, что можно (и нужно!) писать текст непосредственно в Process, то можно по незнанию попытаться наложить Text на Process. И выглядеть оно будет точно так же, как и Process со своим текстом, и всё вроде как прекрасно. Но — только до того момента, пока не понадобится перетащить Process, после чего новичок с удивлением обнаруживает, что Process перетащился, а Text нет. Ему придётся выделить и Process, и Text, а не только Process, как было бы, если бы он воспользовался встроенным в элемент текстом.

И со стрелочками абсолютно точно такая же ловушка — есть отдельные, вроде Directional Connector, а есть встроенные в сами элементы (тот же Process). И если не знать, что можно просто поставить на лист, условно, два Process и от одного к другому протянуть его же родную, встроенную стрелочку — то можно добавить между ними внешний Directional Connector, с которым придётся сильно повозится при перетаскивании.

Но за исключением этой путаницы (которой легко можно избежать, если знать о ней заранее), в Draw.io всё здорово, рекомендую его всем, у кого возникла задача нарисовать диаграмму. Надеюсь, мои комментарии про стрелочки и текст помогут другим новичкам не наступать на эти грабли. 🙂

Возобновляемые источники энергии

На самом объекте могут устанавливаться приборы технического учета для контроля общего потребления и оценки тепловых потерь электроэнергии.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия Виды однолинейных электрических схем В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение.

ИНН, ситуационный план, какие-то документы из Правления поселка? Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию: полные и правдивые сведения об оборудовании; расчеты аварийного выключения электроснабжения объекта как целиком, так и частично; сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей. Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная

Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Она же позволяет определить нахождение запитывающей магистрали

Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная. Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Она же позволяет определить нахождение запитывающей магистрали.

Пример проекта электрики магазина

В особенности она необходима для подключения к локальной сети дома с АВР: Фото — дом с авр Чтобы бесплатно разработать однолинейную схему электроснабжения детского учреждения, частных построек гаражей, домов, квартир, киосков , многоэтажного жилого здания, завода СНТ , вахтовых вагонов, Вам понадобится ЕСКД. Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. На самом объекте могут устанавливаться приборы технического учета для контроля общего потребления и оценки тепловых потерь электроэнергии.

Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название. Для проектируемых новых объектов выполняется расчетная однолинейная схема. Если на схеме показано 2 штриха — то питание двухфазное, если 3 — то, соответственно, трехфазное. Согласно нормам, у Вас должно получится изображение 3 фаз, питающих сеть конкретного помещения и линии групповых сетей, которые отходят от питающих.

Этот этап включает в себя все необходимые материалы для прокладки сети, разъяснения по схемам монтажа кабелей, подключение к сети объектов-потребителей, запуск аппаратов защиты в распределительном щитке и вводном устройстве частного дома. Если на схеме показано 2 штриха — то питание двухфазное, если 3 — то, соответственно, трехфазное.

Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. Моя дача находится в МО Одинцовский р-он, пос. ЕСКД — это Единая система конструкторской документации. Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов.
Вводная видеолекция «Электрические станции и подстанции 2»

Платные приложения

Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Она нормально работает с системами от Windows и выше.
Интерфейс бесплатной программы для рисования схем ProfiCAD Профикад Принцип работы простой: в поле слева находим нужный элемент, перетягиваем его в нужное место схемы, поворачиваем в требуемое положение.

Начальная настройка программы

Позволяет разрабатывать и моделировать аналоговые и цифровые схемы. Чем выше электрический ток по линии, тем быстрее точки движутся в направлении потока тока.

Нумерация элементов может быть проставлена автоматически, а может — вручную. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой.

No more using LTSpice. Нумерация элементов может быть проставлена автоматически, а может — вручную.
Как читать электрические схемы

Описание программы

Однако, среди бесплатных программ также найдутся хорошие альтернативы затратному варианту, и список данных программ я сохранил у себя в статье.

Вычерчивать электрические схемы можно любым доступным графическим редактором. К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Нумерация элементов может проставляться в автоматическом или ручном режиме выбирается в настройках. Есть готовые элементы. В этом документе учитываются все параметры: размер участка, потребляемая энергия, пожелания заказчика, безопасность и многое другое.

Программа для электрических схем: для чего мне это необходимо? Готовая схема используется электриками как документ, на основании которого производятся монтажные работы.

Так что с освоением проблем не будет. Справочный материал, встроенный в программу, хорошо изложен и позволяет самостоятельно разобраться во всех возникающих вопросах. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы.

Размеры элементов стандартизованные, стыкуются один с другим без проблем. С помощью программы для электрических схем можно начинать строить точные чертежи, а потом хранить их в электронном виде или распечатывать. Полностью на русском языке.

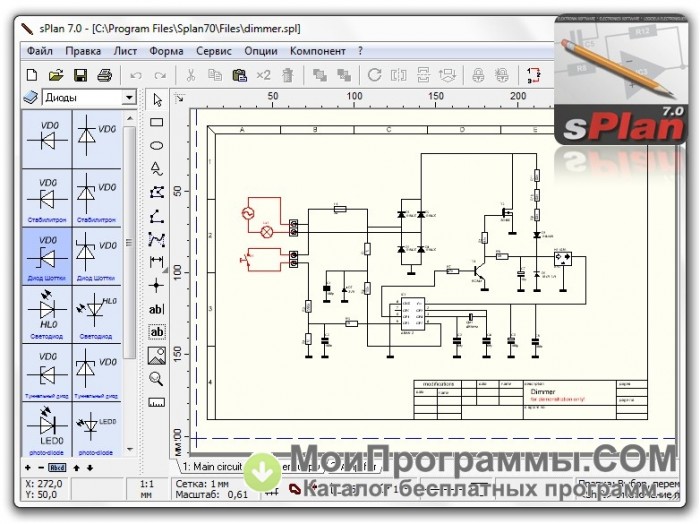

Так же в sPlan есть библиотека достаточно богатая , которая содержит большое количество элементов, которые могут понадобиться. В этом документе учитываются все параметры: размер участка, потребляемая энергия, пожелания заказчика, безопасность и многое другое. Что приятно, что можно легко менять масштаб — прокруткой колеса мышки. Интерфейс программы САПР подогнан под привычный вид программ Windows, а ее размер составляет 15,54 мегабайта.

Настройки сохранятся и при следующем запуске уже не требуют повторного указания папки с библиотекой компонентов. Есть демоверсия с ограничениями.
DCACLab — онлайн симулятор электрических схем

Общие вопросы

С какого времени существует проект?

Проект начинался, как небольшие эксперементы (cf les plus anciens screenshots) В октябре 2006. Тем не менее, les activités dites «In Real Life» de l’équipe de développement font que la durée écoulée depuis cette date n’est pas très pertinente pour estimer le temps déjà consacré au projet.

Когда ожидается следующая версия QElectroTech ?

Bien qu’une des devises du Libre soit « Release early, release often », l’équipe de développement prend le temps de bien peaufiner le logiciel avant chaque sortie. En conséquence, elle ne cherche même plus à définir une date cible (qui ne serait systématiquement pas respectée) pour la prochaine sortie. La prochaine version de QElectroTech sortira donc « When it’s done ». En attendant, nous vous invitons à jeter un œil à notre roadmap

Почему мой браузер не отображает рисунки?

Si vous utilisez Internet Explorer, il est normal que les images ne s’affichent pas dans le dépôt d’éléments. En effet, le dépôt génère les aperçus des éléments au format SVG, pour Scalable Vector Graphics. Internet Explorer ne gère pas nativement ce format. Vous pouvez ajouter le support du format SVG à Internet Explorer en installant l’Adobe SVG Viewer.

Vous pouvez également utiliser un navigateur gérant nativement ce format, comme par exemple Mozilla Firefox, Konqueror, ou Opera.

Pourquoi n’ai-je pas un bon rendu des textes dans QET sous X11 ?

Pour l’instant, QElectroTech est prévu pour fonctionner avec une résolution d’écran de 96 Dpi. Pour ce faire, vous pouvez ajouter Option «DPI» «96×96» dans votre fichier xorg.conf. Les utilisateurs de KDE peuvent également procéder comme suit : Centre de configuration de KDE (kcontrol) > Apparence et thèmes > Polices > Forcer le PPP des polices > 96 PPP

Version 0.11

• Correction de bugs
  • Bug #15 : Mauvais positionnement des champs de texte sur le schéma ;
  • Bug #16 : Mauvaise gestion des modifications du texte d’un conducteur.
• Fonctionnalités :
  • L’application se lance désormais une seule fois par utilisateur ; il est alors possible de gérer tous les éditeurs de schémas et d’éléments via une icône unique dans le systray.
  • L’application peut également ouvrir des fichiers éléments directement (comprendre : par passage de paramètres)
  • L’association des types de fichiers *.qet et *.elmt sera facilitée ; des fichiers *.desktop sont installés sous X11 tandis qu’un programme d’enregistrement est fourni sous Windows.
  • Ajout d’un menu donnant accès aux fichiers récemment ouverts.
  • Manuel UNIX (`man qelectrotech’).

Trouver les éléments non traduits dans une langue donnée

Telecharger ce script à mettre dans votre copie subversion

wget http://download.tuxfamily.org/qet/scripts/detect_non_translated_elements.sh

Le rendre exécutable

chmod +x detect_non_translated_elements.sh

Trouver les éléments non traduit en polonais par exemple:

laurent@debian:~/Qet-svn/qet_directory$ ./detect_non_translated_elements.sh pl
./elements/automatisme/domotique/qet_directory
./elements/automatisme/regulateurs/wit/wit6.2ucentrale.elmt
.
  /elements/domestique/electromenager/eclairage.elmt
./elements/domestique/electromenager/lave-linge.elmt
./elements/domestique/electromenager/arrosage-auto.elmt
./elements/domestique/electromenager/terre.elmt
./elements/domestique/electromenager/gestion-energie.elmt
./elements/nomenclatures/grille_composition.elmt

Оцените статью:

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

Монтаж электрической проводки, коммутационных и защитных устройств в квартире, частном доме или на предприятии требует основательного подхода. Для этого предварительно составляется однолинейная схема электроснабжения. Рассмотрим, как и в соответствии с какими требованиями решается указанная задача.

Содержание

• Понятие и назначение однолинейной схемы
  • Особенности принципиальной электрической схемы
  • Разница однолинейной и принципиальной схемы
  • Разновидности однолинейных схем
• Порядок разработки ОСЭ
  • Какую информацию должна нести ОСЭ
  • Этапы разработки
  • Требования ГОСТ и нюансы оформления
  • Условно-графическое отображение компонентов цепи
  • Проверка и утверждение проекта
• Создание чертежа при помощи специализированных программ
  • 1 2 3 схема
  • XL Pro² от Legrand
  • XL PRO³
  • Rapsodie — компоновка распределительных щитов

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному дому

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Пример однолинейной схемы подключения объекта

Совмещенная методика основана на отображении всех защитных и коммутационных устройств в непосредственной близости. В оставшемся свободном месте на полях допускается расположить расшифровку условно-графических элементов. В тех случаях, когда устройство задействовано не полностью, следует отразить его целиком на чертеже, обозначив какая часть используется. При этом не применяемую часть разрешается изобразить в укороченном виде.

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

Принципиальная однолинейная схема

Разновидности однолинейных схем

ОСЭ подразделяются на расчетные и исполнительные. Далее рассмотрим их отличия.

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
3. Расположение пожарной сети.
4. Монтажный проект, утвержденный соответствующими инстанциями.

Проект электроснабжения стройплощадки жилого дома

Обратите внимание! От правильности составления расчетной схемы зависит будущая безопасность эксплуатации, в т. ч. электрическая и пожарная.

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

• реальное состояние электросети;
• перечень задействованного оборудования;
• рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.

Схема электроснабжения частного дома

При разработке схемы для крупных объектов следует отдельно отразить все элементы. Сначала подготавливается однолинейная схема распределительного щита всего объекта, затем для каждого отдельного помещения с указанием линий связи.

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

• точку подключения к источнику питания;
• тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
• сведения об используемых счетчиках для учета электроэнергии;
• марку, длину, сечение и количество токопроводящих жил кабельных линий;
• расчетные потери напряжения и нагрузку;
• используемые защитные устройства;
• расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

• 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
• 710-81 — нанесение буквенно-цифровых обозначений;
• 721-74 — элементы общего использования;
• 732-68 — обозначение источников света;
• 755-87 — коммутационные аппараты и контактные соединения;
• 702-2011 — правила оформления схем.

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

1. Первоначально чертится рамка и штамп установленной формы.
2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

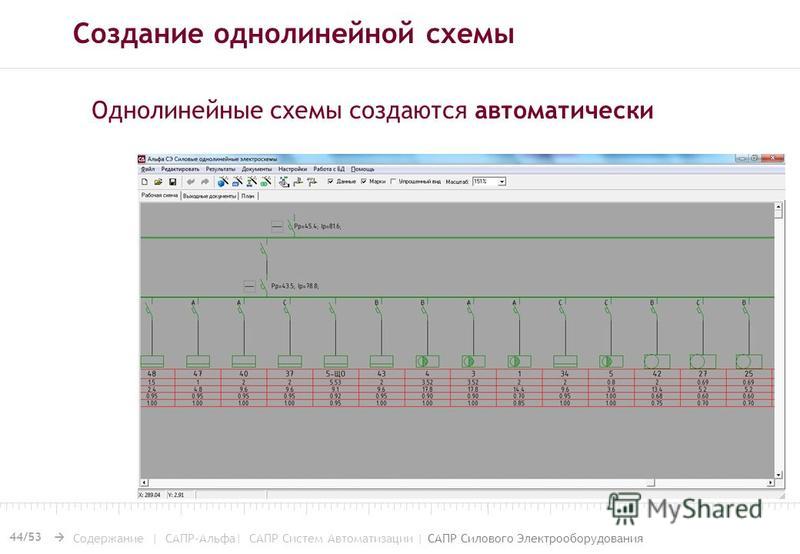

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Однолинейные схемы на объектах / Хабр

Довольно длительное время я занимался эксплуатацией электроустановок. В их числе были электроустановки объектов жилой и коммерческой недвижимости, которые находились в различном статусе: недавно построенные и введённые в эксплуатацию, реконструированные или ожидающие реконструкции. На каждом таком объекте существовали те или иные проблемы с однолинейными электрическими схемами. Они или вовсе отсутствовали или требовали актуализации. По причине того, что нормальная эксплуатация без подобной документации затруднительна, мне приходилось заниматься организацией сбора и документированием такой информации.

Коротко об однолинейных схемах

Как известно, эксплуатация электроустановок производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей», сокращённо — ПТЭЭП. В тексте этого документа несколько раз использован термин «однолинейная схема» (пункты 1.5.18. и 1.8.9.). Что же она из себя представляет?

Очевидно, однолинейная схема является схемой электрической. А все электрические схемы, в зависимости от своего назначения, относят к разным типам: структурные, функциональные, принципиальные, монтажные, схемы подключений, общие схемы, схемы расположения и объединённые схемы. Описание каждого типа можно найти в ГОСТ 2.701-2008 (Таблица 2).

Однолинейные схемы, как правило, дают наглядное представление о структуре и взаимосвязи составных элементов электроустановки. Поэтому такие схемы относят к принципиальным электрическим схемам (код Э3 в нотации ГОСТ 2.701-2008). Тем не менее на них может иметься и дополнительная информация, например, указание границ балансовой и эксплуатационной принадлежности.

Пример однолинейной схемы электроснабжения предприятия.

Для простоты восприятия при составлении однолинейных схем используют упрощённые, однополюсные условно графические обозначения. Это означает, что если в электрощите установлено одно-, двух-, трех- или четырёхполюсное устройство, то для его обозначения на схеме всегда будет использовано однополюсное представление.

Многополюсное(слева) и однополюсное(справа) условно графическое обозначение трёхполюсного автомата

Актуальные однолинейные схемы важны для всех электроустановок без исключений. Тем не менее стоит понимать следующее. Одновременно с электроустановками, безопасная эксплуатация которых без схем просто немыслима, существует огромное количество других установок, которые годами эксплуатируются без документации.

Чаще всего это касается распределительных щитов в бизнес-центрах, торговых центрах, электрощитов на территориях складов, цехов, в различных технических помещениях. В связи с особенностями деятельности подобных предприятий, все эти комплектные устройства могут очень часто подвергаться изменениям. Таких электрощитов может быть много, очень много. В них изменяется всё что угодно, только не исполнительная документация.

Подобный технический долг может накапливаться годами и даже десятилетиями. Однажды это становится проблемой, с которой приходится бороться. Своим подходом к решению подобных задач я хочу поделиться далее.

Табличное представление

Как было сказано выше, когда разговор заходит об однолинейных схемах, представляются схемы, составленные с применением условно графических обозначений.

Если в щите есть однолинейная схема, то с большой долей вероятности она выглядит примерно так

Несмотря на то что такой формат привычен и очень популярен, для решения задачи «оперативно создать/отредактировать документацию» он имеет ряд недостатков. Во-первых, требуется, как правило, не бесплатное ПО — MS Visio, Autocad, Компас, EPLAN и аналогичное. Во-вторых, персонал должен обладать навыками работы с таким ПО. Да и работать с графикой на ноутбуке около электрощита — то ещё удовольствие.

В подобных ситуациях гораздо выгоднее использовать схемы в табличном представлении. Такой формат описан в ГОСТ 21.613-2014 (Приложение А, Рисунок А.4 «Пример выполнения принципиальной схемы групповой сети при использовании систем автоматизированного проектирования или информационного моделирования зданий, сооружений»). Технические данные, которые мы в дальнейшем сможем получить из таких таблиц, соизмеримы с данными, содержащимися в графической однолинейной схеме. Для своих практических целей я перенёс это представление в Excel.

ГОСТ 21.613-2014 Приложение А, Рисунок А.4 в Excel

Теперь моя работа по сбору данных и формированию схемы стала выглядеть так. Если требовалось, с помощью принтера этикеток (или маркера) я маркировал электрощит и установленные в нём аппараты. Далее в поля заранее распечатанных таблиц вносилась вся доступная мне информация. Таким образом, мною описывался каждый электрощит.

После того как таблицы заполнены, рукописные тексты оцифровываются — переносятся в электронные таблицы Excel. Для описания каждого электрощита создаётся отдельный файл. Полученные Excel-документы распечатываются и размещаются на дверце электрощита в качестве однолинейной схемы. Если в ходе дальнейшей эксплуатации электрощит претерпевает изменения, то все они отражаются в файле. Актуальная таблица снова распечатывается для замены устаревшей, размещённой в электрощите.

▍Если графическая схема всё же необходима

Даже в этом случае крайне маловероятно, что схема будет составляться на ноутбуке около электрощита. Скорее всего, щит будет сфотографирован, что-то будет «законспектировано» и уже в офисе эта информация обретёт графический вид. Но в любом случае встаёт вопрос формата таких конспектов.

От Exсel к веб-сервису

Описанный выше подход был удобен и перекрывал большинство насущных задач до тех пор, пока я работал один. Но как только объём работы вырос и её пришлось делегировать, стали появляться сложности и неудобства. Ну а если работать неудобно, то, вероятнее всего, вдолгую этим никто заниматься не будет. Кроме того, хотелось иметь возможность какой-никакой автоматизации в дальнейшем, а хранение в Excel к этому не особо располагает.

В связи с этим я решил написать веб-сервис и клиент для него. Так появились phpSLDt и phpsldt-web-client.

▍phpSLDt

Это RESTful Web Service для работы с электрическими схемами групповых сетей. Сервис позволяет хранить и работать с табличным представлением однолинейных схем в формате JSON. Имеющиеся методы API описаны в спецификации OpenAPI. Сама спецификация в формате YAML доступна на странице проекта. Там же размещены инструкции по установке.

Кроме создания, удаления и редактирования однолинейных схем, сервис способен генерировать PDF для его дальнейшей печати. Сформированный файл соответствует формату определённому в ГОСТ 21.613-2014 (Приложение А, Рисунок А.4).

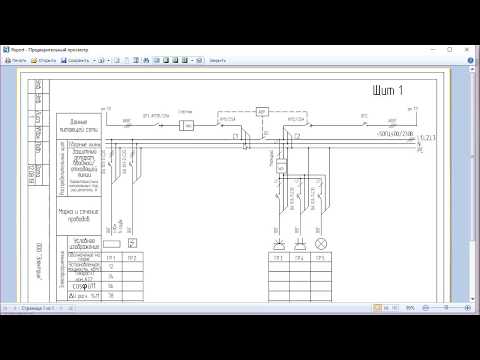

Печатная форма в pdf, сгенерированная phpSLDt

▍phpsldt-web-client

Это клиент к веб-сервису phpSLDt на Vue. Если phpsldt-web-client развернуть на веб-сервере в сети, то персонал сможет работать и создавать подобного рода документацию как на ПК, так и в своих мобильных устройствах, например, на планшетах.

Несмотря на очевидные преимущества деплоя на веб-сервер, при необходимости phpsld-web-client возможно запустить на ПК и без использования последнего.

Заключение

Из своей практики я могу сделать вывод, что применение схем в табличном представлении бывает крайне полезно и даёт следующие преимущества:

• Быстрое составление достаточно подробного описания имеющихся электроустановок в электронном виде.
• Отсутствует необходимость в специализированном ПО и персонале, который обучен в нём работать.
• Персонал получает возможность оперативного внесения изменений в документацию.
• Автоматическое формирование печатных форм в соответствии с ГОСТ (без основной надписи).

Использование же phpSLDt и phpsldt-web-client позволит ещё больше упростить подобную работу.

Важность однолинейных диаграмм

В проектах проектирования AV-систем однолинейные диаграммы (SLD) часто используются для отображения потоков аудио-, видеосигналов, сигналов управления и данных. Эти диаграммы помогают показать общее назначение системы, а также сделать путь прохождения сигнала более понятным. Именно последнее делает однолинейные схемы не только важными, но и необходимыми для AV-установок.

В этой статье мы дадим определение однолинейным схемам, опишем основной процесс их создания, объясним их важность и предоставим обзор того, как создать однолинейную схему в AutoCAD.

Что такое однолинейная схема?

Однолинейная схема, также известная как однолинейная схема, обычно обеспечивает упрощенное представление того, как поступающая мощность распределяется по оборудованию. Однако в AV-индустрии однолинейные диаграммы обычно используются для документирования потоков и цепочек сигналов. Поток сигнала — это маршрут или порядок операций, которым полностью следует сигнал, тогда как цепочка сигналов относится к процессам, вставленным в сигнал.

Потоки и цепочки сигналов могут быть сложными, но однолинейные схемы помогают сжать их в простые рисунки, чтобы показать правильные пути от входящих сигналов к каждому компоненту AV-системы. В этих схематических диаграммах высокого уровня используются отдельные линии и графические символы для простоты использования и удобочитаемости. Они отображают сигналы и отслеживают каждый компонент, поэтому технические специалисты могут правильно устанавливать и обслуживать сложные AV-системы.

Хотя однолинейный чертеж прост, он все же достаточно детализирован, чтобы показать, как компоненты системы соединены, включая размеры и номинальные характеристики каждого элемента оборудования, а также обозначения защитных устройств и проводников цепи. Тем не менее, однолинейные схемы считаются одними из самых основных чертежей для установки AV.

Базовый процесс создания однолинейной схемы

Процесс создания однолинейной схемы обычно выглядит следующим образом:

• Разработчик системы описывает каждое из устройств и компонентов, которые будут установлены в системе.
• Для оценки расчетов токов КЗ, путей проводки, оценки оборудования и потребностей в выборочной координации проектировщик создает допущения.
• Техники и установщики размечают однолинейную схему в процессе работы, внося изменения и корректировки по мере необходимости.
• Затем однолинейная схема обновляется, чтобы отразить фактическую установку.

Хотя однолинейные схемы наиболее известны благодаря их использованию в электротехнике, эти чертежи часто используются для изображения AV-систем. Опять же, эти однолинейные диаграммы представляют собой блок-схемы, показывающие поток сигналов в проекте AV, чтобы обеспечить концептуальный обзор. Легко понять, почему такие чертежи полезны для планирования сложной AV-системы перед ее установкой, а также для обеспечения того, чтобы каждый, кто работает над проектом, имел визуальную карту системы для работы.

В чем важность однолинейных диаграмм?

Однолинейные диаграммы обычно привлекают внимание, когда система новая, но со временем они могут устареть, если не будут обновляться должным образом. Независимо от возраста системы наличие однолинейной схемы имеет решающее значение. Они необходимы для технического обслуживания, а также для устранения неполадок в повседневной работе. Если сигнал маршрутизируется неправильно или оборван в какой-либо точке, он не дойдет до последнего шага в цепочке.

Важность однолинейных схем заключается в том, что они представляют собой дорожные карты, относящиеся к объектам системы. Обслуживание, техническое обслуживание и тестирование не могут быть эффективно выполнены без наличия этой документации. Ваши системы не будут защищены, если у вас нет актуальной однолинейной схемы, точно отображающей ваше предприятие в его нынешнем виде; без него вы не сможете полностью понять компоновку и дизайн.

5 Преимущества однолинейных схем

Теперь, когда мы установили важность однолинейных схем, вот некоторые конкретные преимущества наличия актуальной однолинейной схемы вашей AV- или электрической системы:

Преимущество 1

Однолинейная диаграмма поможет вам понять, когда вам нужно выполнить поиск и устранение неисправностей. Это также упрощает процесс устранения неполадок, поскольку у вас будет актуальная информация для работы.

Преимущество 2

Однолинейные схемы важны для предотвращения несчастных случаев, связанных с электричеством. Ваше предприятие будет более безопасным для сотрудников, если ваша однолинейная электрическая схема постоянно обновляется, отражая текущую настройку энергосистемы.

Преимущество 3

Для соблюдения местных, государственных и федеральных норм и стандартов часто требуется однолинейная схема.

Преимущество 4

Система намного надежнее, если она хорошо документирована. Точная диаграмма обеспечивает оптимальную производительность системы и координацию для всех будущих испытаний.

Преимущество 5

Однолинейная диаграмма необходима при подготовке плана критического реагирования. Он может стать источником информации для объекта при обновлении или реагировании на чрезвычайную ситуацию.

К сожалению, ключевые лица, принимающие решения, могут игнорировать потребность в однолинейных схемах, не понимая, зачем их обновлять. На самом деле, предприятия часто работают с однолинейными схемами, которые устарели и больше не отражают текущие системы. Только когда эти системы выходят из строя, осознается важность однолинейных диаграмм.

Когда следует обновлять однолинейные схемы?

Поскольку электрики, инженеры, проектировщики, установщики и технические специалисты полагаются на однолинейные схемы, важно всегда иметь под рукой актуальную схему. Но что на самом деле означает «актуально»?

Эксперты рекомендуют пересматривать однолинейные схемы каждые пять лет, если вы не вносили изменений в свое предприятие. В противном случае однолинейные схемы должны обновляться каждый раз, когда вы вносите изменения, независимо от того, как часто это может происходить. Некоторые примеры изменений, которые потребуют новой однолинейной схемы, включают:

• Новая установка на объекте
• Модификация существующей системы
• Изменение утилиты или источника
• Изменение импеданса системы, конфигурации или нагрузки
• Изменение защитных устройств или настроек

Поддерживать однолинейную схему в актуальном состоянии — это то же самое, что ходить к врачу для ежегодного медосмотра или привозить машину в мастерскую для планового технического обслуживания. Это может быть хлопотно и стоит немного денег, но вы избежите еще больших хлопот и расходов, оставаясь в курсе событий.

Чтобы обновления однолинейных диаграмм всегда учитывались в бюджете объекта, компании могут захотеть создать для них статьи бюджета. Выделение ресурсов для регулярных обновлений упрощает процесс; это также облегчает диалог с заинтересованными сторонами о том, почему однолинейные схемы должны постоянно обновляться.

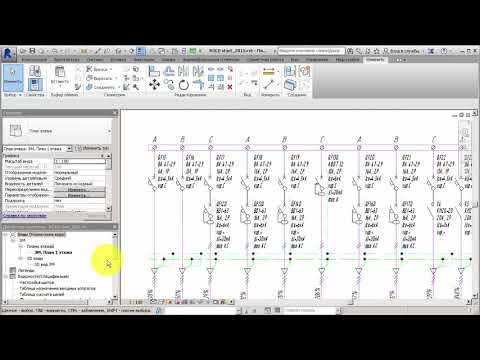

Как создать однолинейную диаграмму в AutoCAD

Хотя однолинейную диаграмму, безусловно, можно нарисовать вручную, AutoCAD является одним из многих инструментов, хорошо подходящих для создания однолинейных диаграмм. Во-первых, вам нужно знать, как нарисовать линию с измерениями в AutoCAD:

• На вкладке Home перейдите на панель Draw , затем Line .
• Щелкните в области рисования, где вы хотите, чтобы сегмент линии начинался и заканчивался.
• Нажмите Введите или Esc , когда закончите.
• Щелкните Измерить и выберите Расстояние .
• Укажите первую и вторую точки; используйте объектные привязки для точности.

Существуют специализированные блоки AutoCAD с символами, которые нужны для однолинейных схем; вы можете либо найти их с помощью веб-поиска, либо создать свои собственные и сохранить их для использования в будущем.

Однолинейная схема аудиовизуальной системы объекта должна содержать следующую информацию:

• Подробную легенду
• Идентификация оборудования
• Входное рабочее напряжение
• Характеристики трансформатора
• Отношение напряжения
• Полное сопротивление
• Соединения обмотки
• Размеры кабеля питания фазы, нейтрали и заземления
• Материал проводника, размер и тип кабелепровода
• Распределительные устройства, распределительные щиты, ЦУД, предохранители, щиты, автоматические выключатели, АВР и номинальные значения постоянного тока
• Реле защиты с номерами устройств и трансформаторы тока с соответствующими коэффициентами
• Номинальный ток оборудования
• Номинальные значения напряжения, частоты, фазы и тока короткого замыкания на шине
• Номер кабеля, длины и размеры
• Тип соединения трансформатора, напряжение, кВА и импеданс
• Напряжение генератора и кВт
• Двигатель
л. с.
• Коэффициенты тока и напряжения измерительных трансформаторов
• Номера релейных устройств

Если вы используете программное обеспечение D-Tools System Integration (SI) для проектирования AV-систем, вы можете создать линейный чертеж AutoCAD, используя интегрированный интерфейс AutoCAD. У SI также есть библиотека ресурсов блоков AutoCAD, содержащая важную инженерную информацию и информацию о продукте, которую можно использовать в соответствии с чертежами. Создание вашей однолинейной схемы в SI обеспечивает беспрепятственную интеграцию с остальной частью вашего рабочего процесса, от предложений до управления выездным обслуживанием, позволяя другим в вашей компании получать доступ к диаграмме, когда это необходимо, будь то для установки или обновления.

Практический результат по SLD

Хотя обычно упускается из виду важность однолинейных схем, когда возникают более насущные проблемы, связанные с повседневными операциями, предприятия должны выделять время и бюджет для их поддержания. схемы актуальные. Таким образом, можно избежать сбоев в работе; что еще более важно, объекты становятся более безопасными, когда наготове имеется надежная документация по электрическим системам.

Начало работы с D-Tools

Интегрированные интерфейсы AutoCAD и Visio в D-Tools SI упрощают управляемый данными процесс создания и обновления однолинейных схем для AV-систем. Узнайте больше об интеграции программного обеспечения для инженерных чертежей.

Важность однолинейной схемы (SLD)

Нужна однолинейная схема сайта?

Хотите знать, как нарисовать принципиальную схему?

Тогда эта статья для вас!

Внутри я отвечу на эти вопросы об однолинейных схемах и многом другом!

• Что такое однолинейная схема?
• Зачем вам это нужно?
• Типы электрических схем?
• Объем однолинейной схемы?
• Важность обновления однолинейной схемы?
• Однолинейная схема и программа обеспечения безопасности?
• Или, может быть, вам просто интересно, как читать электрические чертежи…

Готов?

Поехали!

 Что такое однолинейная схема?

Определение однолинейной схемы или SLD представляет собой электрическую схему или чертеж, на котором представлены компоненты системы электроустановки, представленные символами, и описывается, как эти компоненты связаны между собой. Иногда однолинейный чертеж или схему электроустановки также называют однолинейной схемой. В этой статье мы кратко обсудим, что такое электрический SLD, типы электрических схем, важность и преимущества однолинейной схемы. Также будет обсуждаться важность и необходимость регулярного обновления или обновления чертежей электроустановок в целях обеспечения надежности, эксплуатации и электробезопасности.

Он нужен вам по двум основным причинам:

Для повседневной эксплуатации и технического обслуживания, а также для инженерных исследований энергосистем.

 Оба требуют, чтобы диаграмма была актуальной и доступной.

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для планирования процедур блокировки/маркировки вам потребуются актуальные первоисточники информации.

«Процедура блокировки

Процедура блокировки должна быть разработана на основе существующего электрооборудования и системы и должна использовать соответствующую документацию, включая современные чертежи и схемы».

SLD помогают удостовериться, что блокировки электрических цепей не приведут к повторному включению рабочей цепи.

«Блокировки электрических цепей

Необходимо обращаться к соответствующей документации, включая актуальные чертежи и схемы, чтобы гарантировать, что блокировка электрических цепей не может привести к повторному включению рабочей цепи».

Используйте современные схемы для создания электробезопасных условий работы.

«Процесс установления и проверки электробезопасных условий работы»

а) Определите все возможные источники электропитания для конкретного оборудования. Проверьте актуальные чертежи, схемы и идентификационные бирки».

Наличие актуального SLD может помочь избежать длительных простоев и обеспечить безопасность всех.

ИССЛЕДОВАНИЯ СИСТЕМЫ ЭНЕРГОПОТРЕБЛЕНИЯ

Для завершения исследования системы энергоснабжения требуется наличие актуального SLD.

«Исследования энергосистемы и однолинейная схема»

Исследования энергосистемы и однолинейные чертежи имеют решающее значение для безопасной и надежной работы электроэнергетических систем. Исследования и чертежи должны быть легко доступны и поддерживаться на постоянной основе.

Основная программа должна включать постоянное обслуживание и пересмотр следующих исследований и чертежей энергосистемы:

1. Однолинейные схемы;
2. Исследования короткого замыкания;
3. Координационное исследование;
4.  Исследование энергии вспышки дуги; и
5. Исследование потока нагрузки».

  Информацию о SLD можно использовать для различных типов исследований энергосистемы на вашем объекте.

• Исследование короткого замыкания, чтобы убедиться, что оборудование выдерживает неисправность.
• Исследование координации для обеспечения своевременного срабатывания нужных устройств.
• Исследование энергии инцидента, чтобы узнать уровни опасности вспышки дуги на оборудовании.
• Исследование потока нагрузки, чтобы узнать непрерывный ток через систему.

Типы электрических схем

  В полевых условиях персонал часто называет однолинейные схемы «электрическими чертежами». Несмотря на то, что в электрической системе существует несколько типов схем или чертежей. Каждый тип электрической схемы имеет уникальную функцию. Типы электрических схем включают в себя:

• Лестничная схема
• Схема подключения
• Однолинейная схема

 Лестничная схема

  Обычно ее называют ступенчатой ​​диаграммой. Лестничная диаграмма — это схема, которая показывает функцию электрической цепи с помощью электрических символов. На лестничной диаграмме не показано фактическое расположение компонентов. Лестничная диаграмма позволяет быстро понять и решить проблемы в цепи. Лестничные диаграммы также могут называться линейными диаграммами, элементарными диаграммами или электрическими схемами.

  Схема подключения

  На схемах подключения используются электрические символы, подобные лестничным диаграммам, но они пытаются показать фактическое расположение компонентов. Схемы подключения также называются схемами подключения. Схема подключения поможет вам идентифицировать кабели и компоненты, например те, которые находятся на оборудовании.

 Однолинейная схема

  Однолинейная схема или однолинейная схема представляет собой упрощенный способ представления трехфазной энергосистемы. На однолинейных схемах не показаны точные соединения электрических цепей. Как следует из названия, однолинейная диаграмма использует одну линию для представления всех трех фаз. Это самый простой тип схемы электромонтажа. На однолинейной схеме показаны номиналы и мощность электрооборудования, проводников и защитных устройств.



Наборы однолинейных схем

  Информация об однолинейных схемах обычно включает: (CTO), переключатель и шинная стяжка

Силовой трансформатор (номинал, витое соединение и метод заземления)

Выключатель фидера

Реле переключателей с предохранителями (функция, использование и тип)

Трансформаторы тока/потенциала (размер, тип и коэффициент трансформации)

Трансформатор для системы управления

Все сетевые и нагрузочные кабели

Все подстанции, включая встроенные реле и главные панели, а также характеристики нагрузки на каждом фидере и на каждой подстанции

Критическое оборудование напряжения и размеры (ИБП, батареи, генераторы, электрораспределение, переключатели, кондиционеры машинного зала)



Преимущество однолинейных диаграмм

• Помогает определить, когда следует выполнять поиск и устранение неисправностей, и упрощает процесс устранения неполадок
• Точная однолинейная схема дополнительно обеспечивает безопасность работы персонала
• Соответствует применимым нормам и стандартам
• Обеспечивает более безопасную и надежную работу объекта



 Важность обновления однолинейной схемы

  Электрическая однолинейная схема представляет собой чертеж электрической системы. Создание однолинейной схемы — это первый шаг в подготовке плана реагирования на критические ситуации, который позволяет электрикам полностью понять компоновку и конструкцию системы распределения электроэнергии на объекте.

Будь то новый или существующий объект, однолинейная схема является дорожной картой для всех будущих испытаний, обслуживания и ремонта. Эффективная однолинейная схема четко покажет, как связаны основные компоненты электрической системы. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размер каждого электроприбора, его проводников и защитных устройств.

Часто лица, принимающие решения, считают, что им не нужно обновлять схемы электроустановок, или даже не считают их важными. Многие промышленные и коммерческие объекты работают без точных однолинейных схем. Эти условия могут считаться важными до тех пор, пока они не столкнутся с реальными проблемами или потерями из-за неактуализации или неточности схем электромонтажа.

Обновление однолинейной диаграммы

Тогда в чем важность обновления однолинейной диаграммы, чтобы ее нужно было обновлять? С точки зрения электротехники и безопасности электрический SLD является основным ресурсом для расчета токов короткого замыкания, определения координации селективной защиты и, в конечном итоге, расчета энергии инцидента, что делает его одним из наиболее важных документов по безопасности, доступных на объекте. Безопасная эксплуатация объектов превыше всего, в то время как SLD часто не получают должного внимания. Это иронично.

NFPA 70E 2015 (статья 205.2) упоминается: «Однолинейная схема, если она предусмотрена для электрической системы, должна поддерживаться в разборчивом состоянии и поддерживаться в актуальном состоянии».

Обновленная однолинейная схема содержит краткие карты оборудования, резервирования и защиты. Регулярные обновления с каждым необходимым изменением, независимо от того, насколько оно маленькое.

Эти документы составляют основу для работы многих других связанных функций. Например:

• Персонал по обеспечению безопасности и персонал по обслуживанию электрооборудования используют SLD в контексте программ контроля опасной энергии и практики LOTO (выход из системы)
• На тендере по проекту требуется точная однолинейная схема, чтобы торги были точными
• Это требуется по правилам
• Последние документы SLD необходимы, когда есть планы по расширению заводов или строительных объектов

Модификации электрической системы могут представлять новые опасности. Например, замена двигателя или трансформатора может создать больший ток короткого замыкания, чем раньше. Устройства защиты от перегрузки по току, настроенные на определенный уровень, могут не работать без предупреждения.

Документация по однолинейной схеме также используется для эффективного планирования технического обслуживания, оценки безопасности и многого другого.

  Однолинейная схема и программа безопасности

В области электробезопасности, основанной на NFPA 70E «Стандарты электробезопасности на рабочем месте», существует несколько исследований, анализов и анализов, которые требуют от нас обновления однолинейных схем, чтобы эти мероприятия могут быть выполнены. Исследования, анализы и оценки, связанные с электробезопасностью, включают:

• Исследование короткого замыкания
• Координация защиты
• Исследование вспышки дуги
• Программа выхода из системы и извлечения (LOTO)
• Исследования и оценки электробезопасности
• Процедуры электробезопасности и т. д.

0

0

0

0

0

0 Программное обеспечение Source Electrical Design

Когда дело доходит до инфраструктуры здания, коммерческого или жилого, это влечет за собой планирование, проектирование, создание, тестирование и контроль осветительного оборудования и систем электропитания в помещении. Установка осветительных приборов и систем питания может включать в себя электронные компоненты, системы пожарной безопасности и безопасности жизнедеятельности, системы голосовой связи и передачи данных или все, что связано с подключением электропроводки. Разработчики-электрики готовят электропроводку и схемы, которые затем используются рабочими, которые устанавливают, обслуживают и ремонтируют электропроводку и оборудование на электростанциях, производственных предприятиях, центрах связи или зданиях любого типа. По сути, электрический дизайн — это рабочий процесс или план подключения всех электрических компонентов.

Планы проектирования электрооборудования могут быть как простыми, например, подключение нескольких лампочек, так и сложными, например, созданием энергосистемы для огромного производственного предприятия. Основная цель подготовки планов проектирования электрооборудования состоит в обеспечении того, чтобы вся энергосистема в инфраструктуре была безопасной и достаточно эффективной для поддержания низких затрат на электроэнергию. Если вы сталкиваетесь с мерцающим светом, большими счетами за электроэнергию и поврежденным оборудованием или машинами в вашем помещении, это означает, что вы используете нестабильные системы или ручные методы для проектирования своей электрической системы.

Ниже приведены некоторые проблемы, с которыми обычно сталкиваются инженеры-электрики при подготовке проекта электрической системы —

Недостаточное внимание к деталям электрической системы может привести к мелким и крупным электрическим повреждениям. Таким образом, требуется квалифицированное мастерство и экспертная помощь, основанная на технологии, для тщательного планирования с самого начала до передачи электрических работ.

Лучшее программное обеспечение для проектирования электрических систем может устранить хаос, стресс и задержки, связанные с вашими проектами проектирования электрических систем. Здесь мы перечислили 7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом, которые вы можете использовать для своего бизнеса. Но прежде чем мы перейдем к подробностям этих инструментов проектирования электрооборудования, давайте посмотрим, что именно представляет собой программное обеспечение для проектирования электрооборудования, преимущества его использования и функции, на которые следует обращать внимание при его выборе.

Что такое программное обеспечение для проектирования электрических систем?

Программное обеспечение для проектирования электрических систем, также известное как CAD-инструмент, помогает в подготовке планов электрических проектов и реорганизации текущих. Электротехническое программное обеспечение включает в себя библиотеку символов и базу данных электрических деталей и расходных материалов, что позволяет инженерам-электрикам и проектировщикам моделировать, документировать и оценивать спецификации и стоимость проекта электрического проектирования. Кроме того, системы проектирования электрооборудования также позволяют обмениваться планами проектирования электрооборудования со всей командой, заинтересованными сторонами и государственными органами для получения необходимых утверждений.

В наше время, когда компьютеры и технологии применяются даже для покупки продуктов, если вы разрабатываете электрические схемы вручную, то вы полагаетесь на неполные данные и принимаете решения на основе догадок. Единственный выход из этой ситуации — использование надежного электрического конструктивного решения; в противном случае неправильное толкование ваших электрических проектов может привести к провалу ваших проектов, создать плохое впечатление у ваших клиентов и нанести огромный репутационный и финансовый ущерб вашему бизнесу. Ниже приведены некоторые преимущества использования многофункционального инструмента для проектирования электрических систем —

Обязательные функции программного обеспечения для проектирования электрических систем

Инструменты для рисования

Это основная функция, доступная практически во всех решениях для проектирования электрических систем. Вам необходимо проверить, достаточно ли интуитивны инструменты проектирования, доступные в вашем решении для проектирования электрических систем, что позволит вам быстро и беспрепятственно подготовить свои электрические проекты. Это также должно позволить вам сравнить две версии чертежа, что поможет вам легко создавать безупречные и простые для понимания электрические проекты.

2D/3D-проектирование

Функции 2D/3D-проектирования позволяют создавать профессионально презентабельные электрические проекты. Некоторые инструменты проектирования электрооборудования позволяют создавать 2D-чертежи, чертежи и аннотации для ваших электрических проектов. Напротив, некоторые инструменты позволяют выполнять 3D-моделирование и визуализацию, а некоторые могут даже обеспечивать их комбинацию. В зависимости от ваших бизнес-требований вы можете выбрать программное обеспечение для проектирования электрооборудования и добавить гибкости и интеллектуальности своим планам электроснабжения.

Настраиваемый

Выбранное вами решение для проектирования электрических систем должно позволять настраивать интерфейс в соответствии с вашей бизнес-логикой, чтобы вы могли сэкономить время, затрачиваемое на выполнение повторяющихся задач, и улучшить доступность. Кроме того, он должен позволить вам установить правила соответствия в зависимости от ваших местных органов власти и отраслевых стандартов, гарантируя, что ваши электрические конструкции соответствуют всем правилам и нормам, которые необходимы для быстрого получения одобрения от властей.

Управление данными

Ваше программное обеспечение для проектирования электрических систем должно позволять вам импортировать/экспортировать данные из других приложений, повторно использовать эту информацию, вносить изменения в существующие электрические проекты и делиться этими проектами с членами группы для предложений и вышестоящих органов. за согласования. Например, вставка географического местоположения в ваш электрический проект или присоединение моделей к вашим чертежам должно быть легкой задачей.

Поддержка нескольких платформ и устройств

Выбранная вами электрическая САПР должна позволять создавать, редактировать и обмениваться электрическими чертежами с любого устройства или платформы. Кроме того, вы должны иметь возможность публиковать презентацию своего электрического проекта в нескольких форматах, чтобы пользователи могли легко получить к ней доступ и высказать свои комментарии и предложения.

Список электрических деталей и расходных материалов

После того, как проект готов, вам не нужно вручную составлять список электрических деталей и расходных материалов, необходимых для завершения вашего проекта. Программное обеспечение для электрического проектирования автоматически генерирует список электрических деталей и расходных материалов. Это гарантирует, что вы разместите заказ на нужное количество электрических деталей и расходных материалов, необходимых для вашего проекта, устранит вероятность потерь и сэкономит ваши деньги.

Интеграция с каналами закупок

Многие решения для проектирования электрических систем интегрируют каналы закупок для покупки электрических деталей, необходимых для вашего проекта. Благодаря этой интеграции вы можете получить доступ к информации о поставщиках электрических деталей и ценах, которые они предлагают, в режиме реального времени. Это помогает быстро принимать правильные решения о покупке и экономит ваше время.

Принимая во внимание эти обязательные функции, вы можете выбрать инструмент для проектирования электрических систем, который наилучшим образом соответствует вашим бизнес-требованиям. Чтобы помочь вам с выбором, мы составили список из 7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом, которые вы можете рассмотреть для развертывания без огромных вложений.

7 лучших бесплатных программ для проектирования электрических систем с открытым исходным кодом

#1 QElectroTech

QElectroTech — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое используется для создания моделей для электрических и электронных систем, автоматизации и управления. схемы проектов. Это программное обеспечение с широкими возможностями настройки, которое также можно использовать для создания механических и инструментальных чертежей, помогающих иллюстрировать процессы. Он включает в себя большой набор стандартных и пользовательских символов, которые могут описывать компоненты, используемые в электрических, гидравлических, пневматических и компьютерных системах. Эти символы можно легко перетаскивать с помощью мыши в редактор диаграмм для создания чертежа, описывающего систему.


(qelectrotech.org)

Основные характеристики

• Включает редактор элементов для создания условных обозначений и редактор диаграмм для создания чертежей
• Включает библиотеку общих символов вместе со стандартными символами IEC 60617
• Позволяет сохранять элементы в формате XML
• Может экспортировать диаграммы в dxf, pdf, jpg, png, bmp, svg и многие другие форматы
• Может поддерживать операционные системы Linux, Mac OS X и Windows
• Поддерживает несколько языков
• Разрешает просмотр в полноэкранном режиме

Если вы уже использовали QElectroTech, поделитесь своими отзывами здесь.

#2 FreePCB

FreePCB — это бесплатный редактор печатных плат с открытым исходным кодом, совместимый с Microsoft Windows. Он был выпущен под лицензией GNU (General Public License) и чрезвычайно прост в освоении и использовании. Он не имеет встроенного автотрассировщика, но использует веб-автотрассировщик FreeRoute с сайта freerouting.net. Он был запрограммирован для работы с Microsoft Windows, но может работать с Linux с помощью Wine или на компьютерах Macintosh с VirtualPC.


(freepcb.com)

Основные характеристики

• Позволяет использовать от 1 до 16 медных слоев
• Может проектироваться для платы размером до 60X60 дюймов
• Использует английские или метрические единицы для электрических расчетов
• Включает мастер посадочных мест и редактор посадочных мест для создания или изменения посадочных мест
• Может импортировать и экспортировать списки соединений PADS-PCB
• Может экспортировать расширенные файлы Gerber (файлы сверления RS274X и Excellon
• Включает функцию автосохранения
• Включает средство проверки правил проектирования

Если вы уже использовали FreePCB, поделитесь здесь своими отзывами.

#3 TinyCAD

TinyCAD — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое чаще всего используется для создания схем электрических цепей, также известных как схематические чертежи. Он включает в себя стандартную библиотеку символов, но также позволяет создавать собственные символы. Это может помочь вам в создании макетов печатных плат с различными форматами списка соединений, а также может создавать списки соединений для имитации SPICE. Эта программа также обычно используется для рисования однолинейных диаграмм, блок-схем и презентационных рисунков.


(tinycad.net)

Основные функции

• Позволяет встраивать схемы на ваш веб-сайт, в Word и другие документы
• Может преобразовывать принципиальные схемы в изображения PNG
• Включает средство проверки правил проектирования, которое может помочь в определении проблем, с которыми вы можете столкнуться при реализации в реальном
• Позволяет встраивать графические изображения в чертежи САПР
• Позволяет создавать библиотеки пользовательских символов

Если вы уже использовали TinyCAD, поделитесь здесь своими отзывами.

#4 XCircuit

XCircuit — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое может помочь вам в создании принципиальных схем электрических цепей и соответствующих рисунков, которые можно публиковать. Он также может создавать списки цепей путем захвата схемы. Он включает в себя полностью редактируемые библиотеки компонентов схемы. Это помогает в создании рисунков, которые представляют собой идеальное сочетание художественного выражения и технических деталей. Будучи очень гибкой программой, она поддерживает стиль без ущерба для мощности схематического захвата.


(opencircuitdesign.com)

Основные характеристики

• Включает обширные инструменты для рисования
• Позволяет увеличивать и уменьшать масштаб для сложного проектирования
• Включает подробное информационное окно для каждого инструмента
• Включает инструменты для создания новых элементов, таких как провод, коробка, дуга и т. д.
• Позволяет импортировать внешние изображения
• Позволяет вставлять текст в чертежи и даже редактировать этот текст
• Позволяет вставлять информационную метку для списков соединений
• Позволяет создавать и редактировать библиотеки
• Позволяет создавать параметры и управлять ими
• Может импортировать графику и объединять ее с текущим дизайном

Если вы уже использовали XCircuit, поделитесь здесь своими отзывами.

#5 Circuitmaker

Circuitmaker — это бесплатное программное обеспечение для проектирования электрических систем с открытым исходным кодом, которое не ограничивает ваше воображение и помогает создавать высококачественные схемы и печатные платы. Лучшее в этом то, что у него нет искусственных ограничений на количество слоев или площадь доски. Кроме того, он включает в себя сообщество, где вы можете получить доступ к отличным эталонным проектам, а также помогает вам продвигать и оценивать проекты по проектированию электрических систем. Используя эту программу, вы также можете настроить команды для совместной разработки.


(circuitmaker.com)

Основные характеристики

• Включает многостраничный редактор схем
• Позволяет совместно использовать и совместно работать над проектами
• Включает возможности маршрутизации push и push
• Позволяет интерактивную маршрутизацию нескольких или одиночных сетей или использовать ручную маршрутизацию с автозаполнением
• Помогает генерировать проверенные выходные данные DRC/DFM
• Позволяет импортировать дизайны из других инструментов
• Включает в себя кнопку производства одним нажатием, которая позволяет вам отправить свой дизайн для реального производства по лучшей цене

Если вы уже использовали Circuitmaker, поделитесь здесь своими отзывами.

#6 KiCad

KiCad — это бесплатная программа для автоматизации проектирования электроники с открытым исходным кодом, совместимая с Windows, OSX и Linux. Он включает в себя интегрированную среду для проектирования топологии печатных плат и создания схем. Он также может создавать ведомости материалов, предоставляя оценку того, сколько материалов потребуется для завершения электрического проекта. Кроме того, он может создавать 3D-презентации, чтобы получить реалистичное представление о реальном проекте. Это приложение для проектирования электрических систем включает в себя множество библиотек компонентов, и даже пользователи могут добавлять собственные компоненты для расширения библиотеки.


(kicad-pcb.org)

Основные характеристики

• Поддерживает произвольные цветовые схемы
• Включает новый стиль выделения для устранения неоднозначности выбора для большей ясности
• Позволяет масштабировать при использовании трекпадов в MacOS
• Возможность выполнять простые математические уравнения в некоторых полях ввода
• Позволяет выполнять перекрестное зондирование с выделением
• Включает библиотеки символов, значков, посадочных мест и 3D-моделей
• Включает диалоговое окно пользовательского выбора
• Включает редактор переменных среды для управления внутренними переменными среды

Если вы уже использовали KiCad, поделитесь здесь своими отзывами.

#7 SimulIDE
