На этой странице будут собраны полезные схемы, применяемые в автомобилях или для них.


1.СХЕМА ПОДКЛЮЧЕНИЯ СТАБИЛИЗАТОРА!

Стабилизатор на L7812cv или наш аналог простая КРЕНка на 12 вольт.


2. Простой регулятор напряжения 1.2 — 37В на ИМС LM317 (аналог КР142ЕН12А)


3. Схема подключения электровентилятора


4. Плавный розжиг светодиодов


5. Схема для гудка


6. Схема розжига (например для приборной панели)


7. Простой способ удаления ржавчины


8. Схема переходника GM12 — OBD2

За переходник в магазинах просят непомерные деньги. На самом деле нужно всего три проводка.


9.


10.


11. Бегущий поворотник на микроконтроллере

Бегущий поворотник на pic12f675/629 5 каналов. Включается при подачи напряжения, имеет 2 прошивки:

-бегущий столбик
-бегущая точка
Файлы для повторения; скачать…


12.         Вот простейшая и эффективная схема электронного предохранителя, обеспечивающего защиту от КЗ и переполюсовки при заряде батарей. Схема успешно опробована и работает без танцев с бубном.

 схема электронного предохранителя

Схема работает так, включать БП нужно без нагрузки, с нагрузкой будет бросок тока и в защиту сразу.


13. Проверка свечей зажигания
Давно сделал и решил выложить для повторения кому понравится. Схема как видите простая и сделать под неё печатку не представляет трудностей. Поверка осуществляется без вывертывания свечей из блока авто. Если свеча «живая» то засветится зеленый СД.

Проверка свечей зажигания


14. Простой

 Простой плавный розжиг светодиодов

Схема данного розжига была сделана на основе распространённой схемы, выкинуто всё лишнее, работает отлично и без нареканий. Резистор R2 отвечает за скорость розжига поставил регулируемый (R2* — номинал 100 кОм). Плата очень компактная и универсальная воткнуть можно куда хочешь. (R2* — номинал 100 кОм).  (R2* — номинал 100 кОм).  (R2* — номинал 100 кОм).


15. Cтабилизатор тока и напряжения под светодиоды.

Остается только рассчитать резисторы под свои нужды.

Сделано из:
Конденсатор 330 мкФ 16В
Конденсатор 100 мкФ 16В
Выпрямительный диод 1N4007
Регулятор L7812CV
Регулятор LM317T
Резистор по расчету

 (R2* — номинал 100 кОм).Стабилизатор напряжения

 (R2* — номинал 100 кОм).Готовый стабилизатор напряжения и тока под резистор

 (R2* — номинал 100 кОм).

Сама схема и печатка (R2* — номинал 100 кОм).


16. Самая простая цветомузыка на светодиодах

 (R2* — номинал 100 кОм).


и далее…

  • Самый простой автомобильный тестер своими руками.
  • Ультразвуковой парктроник своими руками
  • Плавный розжиг галогеновых ламп или как продлить их срок службы (1)
  • Комбинированный, электронный указатель поворотов со звуковым сигналом
  • Модернизация управления стоп-сигналом авто, схема
  • Переделка плафона освещения на LED для Renault Logan и не только
  • Плавное включение — выключение фар авто
  • Звуковой дублёр указателя поворотов — схема
  • Зарядное устройство автомобильного АКБ с ШИ-регулировкой тока
  • Автомобильный, светодиодный индикатор напряжения, схема
  • Автомобильный, мощный инвертор 12DC-230AC (1)
  • Сигнализатор «Включи Ближний Свет», схема
  • Простое, автомобильное ЗУ на тиристоре с регулировкой тока 0…10 А
  • Простое, тиристорное зарядное устройство для авто АКБ (2)
  • Схемы зарядных устройств (с использованием LM317, LM338) (2)
  • Импульсное, простое зарядное устройство для автомобильного АКБ
  • Самый простой регулятор для зарядного устройства (4)
  • Автоматическое зарядное устройство с автоотключением.
  • Как просто замерить и найти ток утечки в авто
  • Как подключить автомагнитолу, назначение проводов.
  • Как проверить массу автомобиля или почему не заводится двигатель.
  • Схема для восстановления автомобильного аккумулятора
  • Преобразователь напряжения с 12 на 220 вольт из блока розжига ксенона.
  • Почему мигает светодиод в авто и что надо сделать?
  • Три простые схемы регулятора тока для зарядных устройств
  • Универсальное ЗУ или понижающий и повышающий преобразователь сразу, схема
  • Простой пробник для авто своими руками
  • Приставка к зарядному или как восстановить аккумулятор
  • Простое электронное реле поворотников для ламп или светодиодов, схема
  • Отличная приставка для зарядного устройства, схема
  • Простая зарядка для авто из старого лампового телевизора
  • Автоотключение любого ЗУ автомобиля при завершении зарядки, схема
  • Схема зарядного устройства для восстановления АКБ реверсивным током
  • Нагрузочная вилка для проверки аккумуляторов своими руками
  • Как сделать зарядное устройство из компьютерного блока питания
  • Схема ограничителя тока к любому зарядному устройству
  • Усилитель для сабвуфера в авто, полная версия
  • Как самому сделать стробоскоп в авто
  • Самодельный тестер для проверки системы зажигания
  • Как сделать простой преобразователь с 12 на 220 из компьютерного БП
  • Стабилизатор напряжения с регулируемой нагрузкой для ЗУ
  • Преобразователь для авто 12-220 на основе бесперебойника
  • Простой электрический обогреватель в автомобиль своими руками
  • Линейный стабилизатор для светодиодных ламп на авто
  • Приставка к зарядному устройству или как восстановить АКБ
  • Вежливая подсветка противотуманок или ДХО, схема
  • Видеорегистратор в дополнение к авто сигнализации
  • Как изготовить обходчик иммобилайзера своими руками
  • Что сделать, чтобы аккумулятор авто служил долго
  • Электронное реле поворотов
  • Простейший стабилизатор напряжения для ДХО на базе L7812
  • Делаем схему автомобильного датчика температуры радиатора
  • Как собрать схему автомобильного ионизатора воздуха
  • Схема электронного предохранителя для авто
  • Тринисторная схема блокировки зажигания
  • Как вычислить замыкание в проводке автомобиля
  • Простой автомобильный пробник из обыкновенного шприца
  • Как восстановить обмотку генератора
  • Плавный розжиг фар или светодиодов на микроконтроллере
  • Мощный DC-DC преобразователь
  • Защита зарядного устройства от короткого замыкания и переполюсовки
  • Импульсное зарядное устройство для авто, схема, описание
  • Плавное включение и затухание ДХО
  • Задержка включения ближнего света или ДХО на 8-10 секунд, схема
  • Как измерить ток утечки мультиметром
  • Как сделать доводчик стёкол в автомобиле
  • Делаем схему контроля зарядки аккумулятора для авто
  • Полностью автоматическое зарядное устройство для аккумуляторов
  • Динамические поворотники на микроконтроллере своими руками
  • Схема простого зарядного для АКБ с автовыключением
  • Делаем подсветку около дверного пространства автомобиля
  • Дополнительный мигающий стоп-сигнал
  • Автоэлектрика, стетоскоп для авто своими руками
  • Зарядное устройство из советских деталей для АКБ
  • Простая схема подключения ДХО через 5 контактное реле
  • Простой регулятор напряжения на LM317, схема
  • Простая схема шим регулятора на NE555
  • Простые «американские поворотники» на любой авто
  • Простой инвертор 12-220 до 400 ватт, схема
  • Автомобильный, простой пробник для автолюбителя
  • Контроллер для зарядки АКБ своими руками, схема
  • Усилитель для сабвуфера своими руками
  • Паяльник для выпаивания светодиодов своими руками
  • Простой регулятор напряжения для светодиодов или ДХО
  • Повышающий преобразователь, схема своими руками
  • Пробник-ручка для авто на 12 вольт своими руками
  • Динамические поворотники своими руками
  • Подсветка дверных карт и вежливая подсветка открытие дверей
  • Зарядное устройство из адаптера ноутбуков
  • Говорилка в автомобиль своими руками
  • Простой преобразователь напряжение 12 — 220 схема
  • Зарядное устройство из компьютерного блока питания
  • Переделка поворотника на светодиодный
  • Схема защиты от переполюсовки и КЗ для зарядного устройства АКБ
  • Простой стабилизатор для светодиодов навесным монтажом
  • Как зарядить аккумулятор без зарядного устройства, схемы
  • Мощный преобразователь с 12В на 5В 5 ампер
  • Стабилизатор напряжения в автомобиль
  • Плазменная электродуговая зажигалка своими руками
  • Автоматический регулятор заслонки карбюратора („автоподсос”)
  • Как сделать чтобы магнитола не сбрасывала настройки
  • Зарядное устройство для авто из БП от светодиодной ленты
  • Контролька для авто своими руками
  • Делаем отсечку оборотов на карбюраторном двигателе
  • Зарядное устройство из БП от компьютера
  • Делаем ШИМ для светодиодов своими руками
  • Схема простого зарядного устройства для АКБ
  • Самодельный тестер для проверок катушек авто
  • Пищалка для дверей авто своими руками
  • Схема ограничителя света в багажнике или в салоне авто
  • Индикатор АКБ на светодиодах схема для начинающих
  • Зарядное устройство из БП светодиодных лент.
  • Мини усилитель своими руками
  • Преобразователь для зарядки конденсаторов
  • Прибор для проверки стабилитронов, схема
  • Схема сигнализатора не выключенных габаритов на транзисторах
  • Индикатор аудио сигнала, простая схема
  • Несложный электрошокер своими руками
  • Как устранить просадки напряжения в авто
  • Обогреватель для авто своими руками
  • Светодиодный стробоскоп, делаем сами
  • Плавный розжиг и затухание светодиодов, схема
  • Автомобильный стробоскоп простая схема для сборки своими руками
  • Заменяем электромеханическое реле на электронное
  • Автоэлектрика. Как не забыть выключить свет на авто
  • Кодовая сигнализация или кодовый замок
  • Собираем преобразователь на 300 ватт напряжением 12 – 220 вольт
  • Простой стабилизатор напряжения к зарядному устройству
  • Реле поворотников на микроконтроллере, схема, печатка
  • Зарядка для ноутбука от прикуривателя в авто, схема
  • Простой блок управления для зарядного устройства
  • Сигнализатор открытых дверей типа «колокольчик», схема
  • Схема плавного розжига светодиодов
  • Простая схема для чистки форсунок своими руками
  • Не забывайте выключить габаритные огни своего ВАЗ 2110
  • Схема преобразователя для подключения сигналки к концевикам
  • Как поменять лампочки в салоне на светодиодные
  • Автовключение любой нагрузки после завода двигателя авто
  • Схема задержки выключения камеры заднего вида
  • Мощное зарядное устройства для любых аккумуляторов
  • Мигающий стоп-сигнал, схема
  • Токовая электронная нагрузка
  • Стабилизатор напряжения для светодиодов в авто своими руками
  • Компактное ЗУ для автомобильного аккумулятора
  • Простой способ увеличения срока службы светодиодной лампочки
  • Установка доводчиков стеклоподъемников, на примере Лады Приоры
  • Подключение мобильного телефона к магнитоле
  • Как убрать парковочные полосы с камеры заднего вида
  • Блок питания из эконом-лампы
  • Ремонт и диагностика своими руками
  • Плавное вкл/выключение света в авто, схема
  • Ремонт автомобильного усилителя GTA260
  • Инвертор из ИБП 12 в 220 и наоборот
  • Фильтр от помех своими руками
  • Переделываем реле для дворников от Лады
  • Боремся с просадками в напряжении бортсети авто
  • Изготавливаем устройство для добычи электричества
  • Обогрев дворников на лобовом своими руками
  • Простой драйвер для светодиодов
  • Турбо таймер своими руками
  • Автоэлектрика. Терморегулятор для автовентилятора
  • Индикатор для проверки и контроля уровня зарядки АКБ
  • Простой блок питания для гаража
  • Защищаем турбокомпрессор от поломок
  • Автоэлектрика. Отключаем свет фар, о котором забыли
  • Хороший адаптер для ноутбука от 12 Вольт
  • Простая схема плавного вкл/выкл салонного света
  • Делаем зажигание «Божья Искра»
  • Светодиод вместо лампочки на импульсном драйвере
  • Автоэлектрика. Подключение оборудования без вмешательства в проводку
  • Стабилизатор тока для светодиодов
  • Схема от перемены полюсов и коротких замыканий
  • Зарядное устройство для АКБ очень высокого качества
  • Индикатор заряда и разряда аккумулятора авто
  • Ангельские глазки своими руками
  • Автомобильный инвертор своими руками
  • Пусковое устройство для автомобиля своими руками
  • Зарядное устройство из эконом лампы

…………………………………………..

Схемы для начинающих радиолюбителей - электронные схемы на любой вкус и сложность

Рубрика: Принципиальные схемы, Схемы для начинающих Опубликовано 27.08.2019   ·   Комментарии: 0   ·   На чтение: 4 мин   ·   Просмотры:

Post Views: 1 889

Чтобы собрать какую-либо схему, достаточно придерживаться несколько простых правил:

  • Использовать только проверенные детали;
  • Не перегревать контакты;
  • Без ошибок делать платы.

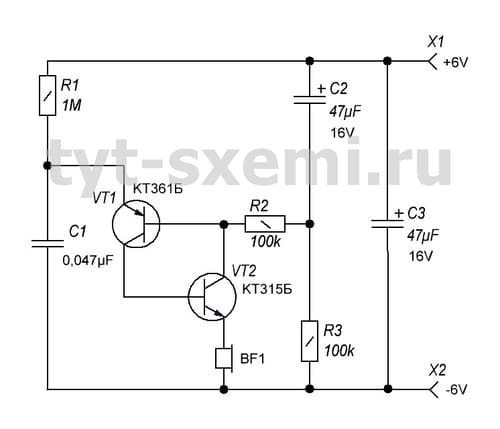

Мультивибратор на двух транзисторах


Схема простого мультивибратора на двух транзисторах.
Читать далее

Моно усилитель звука


Усилитель звука на транзисторах. Мощность от 4 Вт.
Читать далее

Усилитель на микросхеме К174УН7


Простой в сборке унч. Прилагается печатная плата и список деталей. Мощность от 4 Вт.
Читать далее

Схема простого усилителя звука для начинающих

Никаких особых требований по сборке схемы нет, лишь бы их рабочее напряжение было не ниже напряжения питания микросхемы.

Читать далее

Усилители на TDA с небольшим описанием

Подборка усилителей на микросхемах серии TDA. Серия TDA знаменита своими микросхемами, которые позволяют собрать усилители любого класса и любой сложности.

Усилитель на TDA2005 или TDA2004

Усилитель звука выполнен по мостовой схеме.
Усилитель на TDA2005
Открыть в полном размере

В нем предусмотрена защита выходного каскада от короткого замыкания, термозащита (отключение при перегреве в результате больших нагрузок), защита от скачков напряжения до 40 В, а также защита от отключения общего провода.

В этом усилителе присутствует защита оконечного каскада от замыкания. А также предусмотрена термозащита, которая отключает усилитель при перегреве во время больших нагрузок. Еще есть защита от скачков до 40 вольт, и защита от случайного отсоединения общего провода.

Назначение выводов
Номер вывода Назначение
1 Неинвертирующий вход 1
2 Инвертирующий вход 1
3 Вывод фильтра
4 Инвертирующий вход 2
5 Неинвертирующий вход 2
6 Общий
7 Вход обратной связи 2
8 Выход 2
9 Напряжение питания
10 Выход 1
11 Вход обратной связи
Характеристики микросхемы
Параметр Значение
Uпит 8 — 18 В
Iвых 1 А
Iпокоя 50 мА
Pвых 20 Вт
Rвх 100 кОм
Коэффициент усиления 48 дБ
Полоса частот 20 — 20 000 Гц
Коэффициент гармоник 0,5
Rнагр 4 Ом

Мощный УНЧ на TDA8924

Высокая эффективность усилителя (около 90 %) и широкий диапазон рабочего напряжения (+-30 В).

TDA8924
Открыть в полном размере

У этой микросхемы много преимуществ:

  • Низкий ток потребления;
  • Малые искажениях;
  • Постоянный коэффициент усиления порядка 28 дБ;
  • Выходная мощность стерео 2х50 Вт;
  • Хорошее подавление пульсаций;
  • Есть возможность внешней синхронизации;
  • Отсутствие помех при включении/выключении;
  • Защита от короткого замыкания;
  • Можно ограничить выходную мощность;
  • Защита от перегрева;
  • И защита от электростатики на всех выводах.
Характеристики микросхемы
Параметр Обозначение Минимальное Среднее Максимальное Единица измерения
Напряжение питания Uпит +-12,5 +-24 +-30 В
Ток потребления в холостом режиме Iпотр 100 мА
КПД 83 %
Выходная мощность 120 Вт
Выходная мощность в режиме моста 240 Вт

Двухканальный усилитель звука на TDA8920

У этой схемы высокая эффективность (порядка 90%) и широкий диапазон напряжения (около +-30 В).

TDA8920 схема усилителя
Открыть в полном размере

Преимущества схемы

Схема простая и ее основой служит микросхема TDA8920.

Эта микросхема обладает следующими особенностями:

  • Низкий ток потребления;
  • Небольшие искажения сигнала;
  • Постоянный коэффициент усиления схемы УНЧ с этой микросхемой будет равен 30 дБ;
  • Выходная мощность 2х50 Вт;
  • Можно сделать ограничитель на выходную мощность;
  • Хорошее подавление пульсаций;
  • Возможность включения микросхемы в режиме стерео или в мостовом режиме;
  • Дифференциальные аудиовходы;
  • Защита от замыкания;
  • Защита от высоких температур во время работы;
  • Обладает защитой от электростатических разрядов на всех выводах.
Характеристики микросхемы TDA8920
Параметр Обозначение Минимум Среднее Максимальное Единица измерения
Напряжение питания Uпит +-15 +-25 +-30 В
Ток потребления в холостом режиме Iпотр 50 60 мА
КПД 85 90 %
Выходная мощность 35 Вт
Коэффициент усиления (замкнутый контур) Кусил 29 30 31 Дб
Входное сопротивление Rвх 80 120 кОм
Напряжение шума Uшума 100 мкВ
Разделение каналов 50 дБ

Источник схем на TDA

С. Р. Баширов, А.С. Баширов Современные интегральные усилители

Post Views: 1 889

Подборка простых и эффективных схем.

Мультивибратор.

Первая схема - простейший мультивибратор. Не смотря не его простоту, область применения его очень широка. Ни одно электронное устройство не обходится без него.

На первом рисунке изображена его принципиальная схема.

В качестве нагрузки используются светодиоды. Когда мультивибратор работает - светодиоды переключаются.

Для сборки потребуется минимум деталей:

1. Резисторы 500 Ом - 2 штуки

2. Резисторы 10 кОм - 2 штуки

3. Конденсатор электролитический 47 мкФ на 16 вольт - 2 штуки

4. Транзистор КТ972А - 2 штуки

5. Светодиод - 2 штуки

Транзисторы КТ972А являются составными транзисторами, то есть в их корпусе имеется два транзистора, и он обладает высокой чувствительностью и выдерживает значительный ток без теплоотвода.

Когда вы приобретёте все детали, вооружайтесь паяльником и принимайтесь за сборку. Для проведения опытов не стоит делать печатную плату, можно собрать всё навесным монтажом. Спаивайте так, как показано на рисунках.

Рисунки специально сделаны в разных ракурсах и можно подробно рассмотреть все детали монтажа.

А уж как применить собранное устройство, пусть подскажет ваша фантазия! Например, вместо светодиодов можно поставить реле, а этим реле коммутировать более мощную нагрузку. Если изменить номиналы резисторов или конденсаторов – изменится частота переключения. Изменением частоты можно добиться очень интересных эффектов, от писка в динамике, до паузы на много секунд..

Фотореле.

А это схема простого фотореле. Это устройство с успехом можно применить где Вам угодно, для автоматической подсветки лотка DVD, для включения света или для сигнализации от проникновения в тёмный шкаф. Предоставлены два варианта схемы. В одном варианте схема активируется светом, а другом его отсутствием.

Работает это так: когда свет от светодиода попадает на фотодиод, транзистор откроется и начнёт светиться светодиод-2. Подстроечным резистором регулируется чувствительность устройства. В качестве фотодиода можно применить фотодиод от старой шариковой мышки. Светодиод - любой инфракрасный светодиод. Применение инфракрасного фотодиода и светодиода позволит избежать помех от видимого света. В качестве светодиода-2 подойдёт любой светодиод или цепочка из нескольких светодиодов. Можно применить и лампу накаливания. А если вместо светодиода поставить электромагнитное реле, то можно будет управлять мощными лампами накаливания, или какими-то механизмами.

На рисунках предоставлены обе схемы, цоколёвка(расположение ножек) транзистора и светодиода, а так же монтажная схема.

При отсутствии фотодиода, можно взять старый транзистор МП39 или МП42 и спилить у него корпус напротив коллектора, вот так:

Вместо фотодиода в схему надо будет включить p-n переход транзистора. Какой именно будет работать лучше – Вам предстоит определить экспериментально.

Усилитель мощности на микросхеме TDA1558Q.

Этот усилитель имеет выходную мощность 2 Х 22 ватта и достаточно прост для повторения начинающими радиолюбителями. Такая схема пригодится Вам для самодельных колонок, или для самодельного музыкального центра, который можно сделать из старого MP3 плеера.

Для его сборки понадобится всего пять деталей:

1. Микросхема - TDA1558Q

2. Конденсатор 0.22 мкФ

3. Конденсатор 0.33 мкФ – 2 штуки

4. Электролитический конденсатор 6800 мкФ на 16 вольт

Микросхема имеет довольно высокую выходную мощность и для её охлаждения понадобится радиатор. Можно применить радиатор от процессора.

Всю сборку можно произвести навесным монтажом без применения печатной платы. Сначала у микросхемы надо удалить выводы 4, 9 и 15. Они не используются. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».

К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.

Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.

Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.

Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Прежде чем подавать питание, внимательно проверьте правильность монтажа. На входе усилителя надо поставить сдвоенный переменный резистор 100 кОМ для регулировки громкости.

Восемь простых схем на транзисторах для начинающих радиолюбителей

Приведены несколько схем простых устройств и узлов, которые могут быть изготовлены начинающими радиолюбителями.

Однокаскадный усилитель ЗЧ

Это простейшая конструкция, которая позволяет продемонстрировать усилительные способности транзистора Правда, коэффициент усиления по напряжению невелик - он не превышает 6, поэтому сфера применения такого устройства ограничена.

Тем не менее его можно подключить, скажем, к детекторному радиоприемнику (он должен быть нагружен на резистор 10 кОм) и с помощью головного телефона BF1 прослушивать передачи местной радиостанции.

Усиливаемый сигнал поступает на входные гнезда X1, Х2, а напряжение питания (как и во всех остальных конструкциях этого автора, оно составляет 6 В - четыре гальванических элемента напряжением по 1,5 В, соединенных последовательно) подается на гнезда ХЗ, Х4.

Делитель R1R2 задает напряжение смещения на базе транзистора, а резистор R3 обеспечивает обратную связь по току, что способствует температурной стабилизации работы усили теля.

Схема однокаскадного усилителя ЗЧ на транзисторе

Рис. 1. Схема однокаскадного усилителя ЗЧ на транзисторе.

Как происходит стабилизация? Предположим, что под воздействием температуры увеличился ток коллекто ра транзистора Соответственно увеличится падение напряжения на резисто ре R3. В итоге уменьшится ток эмитте ра, а значит, и ток коллектора - он достигнет первоначального значения.

Нагрузка усилительного каскада - головной телефон сопротивлением 60.. 100 Ом. Проверить работу усилителя несложно, нужно коснуться входного гнезда Х1 например, пинцетом в телефоне должно прослушиваться слабое жужжание, как результат наводки пере менного тока. Ток коллектора транзис тора составляет около 3 мА.

Двухкаскадный УЗЧ на транзисторах разной структуры

Он выполнен с непосредственной связью между каскадами и глубокой отрицательной обратной связью по постоянному току, что делает его режим независящим от температуры окружающей среды. Основа температурной стабилизации - резистор R4, работаю щий аналогично резистору R3 в предыдущей конструкции

Усилитель более "чувствительный” по сравнению с однокаскадным - коэффициент усиления по напряжению достигает 20. На входные гнезда можно подавать переменное напряжение амплитудой не более 30 мВ, иначе возникнут искажения, прослушиваемые в головном телефоне.

Проверяют усилитель, прикоснувшись пинцетом (или просто пальцем) входного гнезда Х1 - в телефоне раздастся громкий звук. Усилитель потребляет ток около 8 мА.

Схема двухкаскадного усилителя ЗЧ на транзисторах разной структуры

Рис. 2. Схема двухкаскадного усилителя ЗЧ на транзисторах разной структуры.

Эту конструкцию можно использовать для усиления слабых сигналов например, от микрофона. И конечно он позволит значительно усилить сигнал ЗЧ, снимаемый с нагрузки детекторного приемника.

Двухкаскадный УЗЧ на транзисторах одинаковой структуры

Здесь также использована непосредственная связь между каскадами, но стабилизация режима работы несколько отличается от предыдущих конструкций.

Допустим, что ток коллектора транзистора VТ1 уменьшился Падение напряжения на этом транзисторе увеличится что приведет к увеличению напряжения на резисторе R3, включенном в цепи эмиттера транзис тора VТ2.

Благодаря связи транзисторов через резистор R2, увеличится ток базы входного транзистора, что приведет к увеличению его тока коллектора. В итоге первоначальное изменение тока коллектора этого транзистора будет скомпенсировано.

Схема двухкаскадного усилителя ЗЧ на транзисторах одинаковой структуры

Рис. 3. Схема двухкаскадного усилителя ЗЧ на транзисторах одинаковой структуры.

Чувствительность усилителя весьма высока - коэффициент усиления достигает 100. Усиление в сильной степени зависит от емкости конденсатора С2 - если его отключить, усиление снизится. Входное напряжение должно быть не более 2 мВ.

Усилитель хорошо работает с детекторным приемником, с электретным микрофоном и другими источниками слабого сигнала. Ток, потребляемый усилителем - около 2 мА.

Двухтактный усилитель мощности ЗЧ на транзисторах

Он выполнен на транзисторах разной структуры и обладает усилением по напряжению около 10. Наибольшее входное напряжение может быть 0,1 В.

Усилитель двухкаскадный первый собран на транзисторе VТ1 второй - на VТ2 и VT3 разной структуры. Первый ка скад усиливает сигнал ЗЧ по напряжению причем обе полуволны одинаково. Второй - усиливает сигнал по току но каскад на транзисторе VТ2 “работает” при положительных полуволнах, а на транзисторе VT3 - при отрицательных.

Двухтактный усилитель мощности ЗЧ на транзисторах

Рис. 4. Двухтактный усилитель мощности ЗЧ на транзисторах.

Режим по постоянному току выбран таким что напряжение в точке соединения эмиттеров транзисторов второго каскада равно примерно половине напряжения источника питания.

Это достигается включением резистора R2 обратной связи Ток коллектора входного транзистора, протекая через диод VD1, приводит к падению на нем напряжения. которое является напряжением смещения на базах выходных транзисторов (относительно их эмиттеров), - оно позволяет уменьшить искажения усиливаемого сигнала.

Нагрузка (несколько параллельно включенных головных телефонов либо динамическая головка) подключена к усилителю через оксидный конденсатор С2.

Если усилитель будет работать на динамическую головку (сопротивлением 8 -.10 Ом), емкость этого конденсатора должна бы ь минимум вдвое больше Обратите внимание на подключение нагрузки первого каскада - резистора R4 Его верхний по схеме вывод соединен не с плюсом питания, как это обычно делается, а с нижним выводом нагрузки.

Это так называемая цепь вольтодобавки, при которой в базовую цепь выходных транзисторов поступает небольшое на пряжение ЗЧ положительной обратной связи, выравнивающее условия работы транзисторов.

Двухуровневый индикатор напряжения

Такое устройство можно использовать. например, для индикации “истощения” батареи питания либо индикации уровня воспроизводимого сигнала в бытовом магнитофоне. Макет индикатора позволит продемонстрировать принцип его работы.

Схема двухуровневого индикатора напряжения

Рис. 5. Схема двухуровневого индикатора напряжения.

В нижнем по схеме положении движка переменного резистора R1 оба транзистора закрыты, светодиоды HL1, HL2 погашены. При перемещении движкарезистора вверх, напряжение на нем увеличивается. Когда оно достигнет напряжения открывания транзистора VТ1 вспыхнет светодиод HL1

Если продолжать перемещать движок. наступит момент, когда вслед за диодом VD1 откроется транзистор VТ2. Вспыхнет и светодиод HL2. Иными словами, малое напряжение на входе индикатора вызывает свечение только светодиода HL1 а большее обоих светодиодов.

Плавно уменьшая входное напряжение переменным резистором, заметим что вначале гаснет светодиод HL2, а затем - HL1. Яркость светодиодов зависит от ограничительных резисторов R3 и R6 при увеличении их сопротив

Cхемы на КТ315 | Простые схемы на популярном транзисторе для начинающих

Рубрика: Принципиальные схемы, Схемы для начинающих Опубликовано 28.08.2019   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 5 786

Транзистор КТ315 очень популярен у начинающих радиолюбителей старой закалки. Этот биполярный транзистор был разработан в 1967 году. Причина его популярности — массовое использование в бытовой радиоаппаратуре. Он использовался и в телевизорах, и в приемниках, генераторах звука. Его достаточно просто опознать среди тысячи других из-за своего необычного корпуса.

Мультивибратор на КТ315


Отличная схема для тех, кто только начинает пользоваться паяльником и уже хочет собрать свое первое устройство.
Читать далее

Транзисторный предохранитель

Транзисторный предохранитель
В паре с транзистором КТ815 поможет защитить другие собранные устройства от непредвиденной ситуации или короткого замыкания.
Читать далее

Простой усилитель звука на транзисторах КТ315

Транзисторный предохранитель
Усилитель на два канала с печатной платой. Поможет разобраться в азах сборки усилителей.
Читать далее

Генератор на КТ315

Транзисторный предохранитель
В паре со своим «братом» КТ361 можно собрать простенький генератор звука.
Читать далее

Имитатор звука

интересная схема на кт315
Еще один генератор звука на легендарном КТ315.
Читать далее

Цветомузыка на транзисторах

интересная схема на кт315
Цветомузыка на два светодиода в паре с транзисторами.
Читать далее

Схема метронома

кт315 простые схемы
Интересная схема для начинающих.
Читать далее

Датчик температуры

схемы на транзисторах кт315
Используя полупроводниковые свойства, можно измерить температуру окружающей среды.
Читать далее

Распиновка КТ315

схемы на транзисторах кт315
Полный аналог транзистора — BFP719.

Правила сборки схем

Для начала, нужно выбрать схему. Выбирайте по сложности и своему опыту. Далее, нужно составить список деталей, прочитать схему. Покупать детали лучше в специализированных магазинах, чем на общих площадках. Перед сборкой схемы обязательно нужно проверить каждую деталь на исправность, дабы избежать лишних ошибок. Самая простая проверка — с помощью мультиметра в режиме «прозвонка». Ни одна деталь из схем, представленных выше, не должна «звониться» накоротко.
Схемы можно собрать как навесным монтажом, так и изготовить плату самостоятельно. А золотая середина — монтажная плата. Они универсальны, и позволяют собрать большинство DIP схем без особого труда.
схемы на транзисторах кт315
Во время сборки схемы лучше всего начинать пайку с мелких компонентов. При пайке не допускать перегрева, максимум пару секунд у контактов, затем нужно оценить результат пайки и действовать по ситуации. Особенно к перегреву чувствительны полупроводники. Так как транзисторы КТ315 имеют пластмассовый корпус, то им некуда отдавать тепло, и нужно максимально аккуратно их паять. Еще одна загвоздка — это их широкие и тонкие выводы, которые не терпят частых сгибаний и разгибаний.

После сборки необходимо почистить плату, внимательно посмотреть все контакты на предмет холодной пайки и нежелательных перемычек.

Почему не работает схема

Все схемы рабочие. Если устройство не работает, есть три основные причины:

  • Перегрев деталей;
  • Не правильная сборка схемы;
  • Плохая пайка.

Нужно проверить каждый шаг и каждый этап сборки.

Post Views: 5 786
