Как собрать простейшие электронные устройства своими руками. Какие схемы подходят для начинающих радиолюбителей. Из каких элементов состоят базовые схемы. Как сделать электронную утку, имитатор звуков и другие интересные поделки.
Простейшие схемы для новичков в радиолюбительстве
Для начинающих радиолюбителей важно начать с простых, но интересных проектов. Это позволит освоить базовые принципы электроники на практике, не перегружаясь сложной теорией. Рассмотрим несколько несложных схем, которые можно собрать своими руками.
Электронная утка — забавная игрушка на транзисторах
Одна из самых простых и забавных схем для новичков — электронная утка, издающая кряканье и мигающая глазами. Она состоит всего из нескольких элементов:
- 2 транзистора (например, КТ361Б)
- 2 светодиода
- Конденсаторы и резисторы
- Динамик или пьезоизлучатель
- Геркон в качестве включателя
Принцип работы основан на генерации импульсов мультивибратором на двух транзисторах. К одному плечу мультивибратора подключен динамик, к другому — светодиоды. Это обеспечивает поочередное звучание и мигание.
Имитатор звука подскакивающего металлического шарика
Еще одна несложная, но интересная схема — имитатор звука подпрыгивающего металлического шарика. Она создает реалистичный эффект за счет постепенного уменьшения громкости и частоты «ударов».
Основные компоненты:
- 2 транзистора разной структуры (n-p-n и p-n-p)
- Конденсаторы разной емкости
- Динамик
Работа схемы основана на разряде конденсатора через транзисторы, что создает эффект затухающих колебаний.
Универсальный имитатор различных звуков
Для тех, кто хочет поэкспериментировать с различными звуковыми эффектами, подойдет универсальный имитатор звуков на одной микросхеме К176ЛА7 (или аналогичной). С его помощью можно создавать множество разных звуков, например:
- Пение птиц
- Голоса животных
- Гудок паровоза
- Другие интересные звуковые эффекты
Изменение звука происходит за счет подключения различных сопротивлений к входным контактам схемы. Это позволяет легко экспериментировать и создавать новые звуки.
Фонарь-мигалка на транзисторах
Простая, но эффектная схема — фонарь-мигалка. Она может найти применение для декоративной подсветки, сигнализации или просто в качестве занимательной игрушки.
Основные элементы:
- 3 транзистора (2 маломощных и 1 мощный)
- Конденсатор и резисторы
- Лампа накаливания
Схема представляет собой генератор импульсов на двух транзисторах, управляющий мощным транзистором, к которому подключена лампа. Частоту мигания можно регулировать подбором номиналов элементов.
Автомат выключения освещения
Полезное устройство для экономии электроэнергии — автомат выключения освещения. Он позволяет на заданное время включать свет или другой электроприбор, а затем автоматически его отключает.
Ключевые компоненты:
- Транзистор
- Электролитический конденсатор большой емкости
- Электромагнитное реле
- Резисторы
Принцип действия основан на постепенном заряде конденсатора через резистор. При достижении определенного напряжения транзистор закрывается и отключает реле.
С чего начать сборку простых электронных схем
Для начинающих радиолюбителей важно правильно подойти к процессу сборки первых схем:
- Подготовьте необходимый минимальный набор инструментов: паяльник, пинцет, бокорезы, мультиметр.
- Приобретите монтажные платы для макетирования — это упростит сборку и позволит легко вносить изменения.
- Начните с самых простых схем на 2-3 транзисторах.
- Внимательно изучите принципиальную схему перед сборкой.
- Проверяйте правильность соединений на каждом этапе сборки.
- Не забывайте о мерах безопасности при работе с электричеством.
Как развивать навыки в радиолюбительстве
Чтобы совершенствоваться в электронике, начинающему радиолюбителю стоит:
- Регулярно собирать новые схемы, постепенно усложняя их
- Изучать теорию электроники параллельно с практикой
- Экспериментировать с модификацией готовых схем
- Участвовать в обсуждениях на радиолюбительских форумах
- Посещать выставки и мероприятия для радиолюбителей
Помните, что главное в радиолюбительстве — это интерес и постоянная практика. Начните с простого, и постепенно вы сможете создавать все более сложные и интересные устройства своими руками.
Простые схемы для начинающих
Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.
Электронная утка
Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др., используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать.
Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.
Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик. Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.
Звук подскакивающего металлического шарика
Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.
Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).
Имитатор звука мотора
Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.
Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).
Универсальный имитатор звуков
Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.
Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.
Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.
Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.
Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука. Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.
Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!
Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.
Фонарь-мигалка
Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1. Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.
Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).
Наушники для телевизора без элементов питания
Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники.
Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.
Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.
Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).
Автомат выключения освещения
От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.
Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут. Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.
Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности.
Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | ||
|---|---|---|---|---|---|---|---|
| Электронная утка | |||||||
| VT1, VT2 | Биполярный транзистор | КТ361Б | 2 | МП39-МП42, КТ209, КТ502, КТ814 | Поиск в магазине Отрон | В блокнот | |
| HL1, HL2 | Светодиод | АЛ307Б | 2 | Поиск в магазине Отрон | В блокнот | ||
| C1 | Электролитический конденсатор | 100мкФ 10В | 1 | Поиск в магазине Отрон | В блокнот | ||
| C2 | Конденсатор | 0. 1 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1, R2 | Резистор | 100 кОм | 2 | Поиск в магазине Отрон | В блокнот | ||
| R3 | Резистор | 620 Ом | 1 | Поиск в магазине Отрон | В блокнот | ||
| BF1 | Акустический излучатель | ТМ2 | 1 | Поиск в магазине Отрон | В блокнот | ||
| SA1 | Геркон | 1 | Поиск в магазине Отрон | В блокнот | |||
| GB1 | Элемент питания | 4.5-9В | 1 | Поиск в магазине Отрон | В блокнот | ||
| Имитатор звука подскакивающего металлического шарика | |||||||
| Биполярный транзистор | КТ361Б | 1 | Поиск в магазине Отрон | В блокнот | |||
| Биполярный транзистор | КТ315Б | 1 | Поиск в магазине Отрон | В блокнот | |||
| C1 | Электролитический конденсатор | 100мкФ 12В | 1 | Поиск в магазине Отрон | В блокнот | ||
| C2 | Конденсатор | 0. 22 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| Динамическая головка | ГД 0.5…1Ватт 8 Ом | 1 | Поиск в магазине Отрон | В блокнот | |||
| GB1 | Элемент питания | 9 Вольт | 1 | Поиск в магазине Отрон | В блокнот | ||
| Имитатор звука мотора | |||||||
| Биполярный транзистор | КТ315Б | 1 | Поиск в магазине Отрон | В блокнот | |||
| Биполярный транзистор | КТ361Б | 1 | Поиск в магазине Отрон | В блокнот | |||
| C1 | Электролитический конденсатор | 15мкФ 6В | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1 | Переменный резистор | 470 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R2 | Резистор | 24 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| T1 | Трансформатор | 1 | От любого малогабаритного радиоприемника | Поиск в магазине Отрон | В блокнот | ||
| Универсальный имитатор звуков | |||||||
| DD1 | Микросхема | К176ЛА7 | 1 | К561ЛА7, 564ЛА7 | Поиск в магазине Отрон | В блокнот | |
| Биполярный транзистор | КТ3107К | 1 | КТ3107Л, КТ361Г | Поиск в магазине Отрон | В блокнот | ||
| C1 | Конденсатор | 1 мкФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| C2 | Конденсатор | 1000 пФ | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1-R3 | Резистор | 330 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R4 | Резистор | 10 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| Динамическая головка | ГД 0. 1…0.5Ватт 8 Ом | 1 | Поиск в магазине Отрон | В блокнот | |||
| GB1 | Элемент питания | 4.5-9В | 1 | Поиск в магазине Отрон | В блокнот | ||
| Фонарь-мигалка | |||||||
| VT1, VT2 | Биполярный транзистор | КТ315Б | 2 | КТ312, КТ342, КТ503 | Поиск в магазине Отрон | В блокнот | |
| VT3 | Биполярный транзистор | КТ814Б | 1 | КТ816, КТ818 | Поиск в магазине Отрон | В блокнот | |
| C1 | Электролитический конденсатор | 10мкФ 12В | 1 | Поиск в магазине Отрон | В блокнот | ||
| R1 | Резистор | 47 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R2 | Резистор | 12 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| R3 | Резистор | 910 Ом | 1 | Поиск в магазине Отрон | В блокнот | ||
| R4 | Резистор | 5. | 1 | Поиск в магазине Отрон | В блокнот | ||
| HL1 | Лампочка | 12В | 1 | Поиск в магазине Отрон | В блокнот | ||
| Автомат выключения освещения | |||||||
| Биполярный транзистор | КТ801А | 1 | Поиск в магазине Отрон | В блокнот | |||
| C | Электролитический конденсатор | 4700мкФ 16В | 1 | Поиск в магазине Отрон | В блокнот | ||
| R | Резистор | 20 кОм | 1 | Поиск в магазине Отрон | В блокнот | ||
| Rel1 | Реле | РЭС22 | 1 | Поиск в магазине Отрон | В блокнот | ||
| SA1 | Кнопка | Без фиксации | 1 | Поиск в магазине Отрон | В блокнот | ||
| Добавить все | |||||||
1 кОмСкачать список элементов (PDF)
Простые схемы для начинающих.
Радиолюбительские схемы и самодельные конструкции Схемы с печатными платами для радиолюбителей Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.
Мастерская радиолюбителя
Какой сложности схему ни пришлось бы выполнять, необходимо иметь минимальный набор материалов и инструментов в своей домашней мастерской:
- Бокорезы;
- Пинцет;
- Припой;
- Флюс;
- Монтажные платы;
- Тестер или мультиметр;
- Материалы и инструменты для изготовления корпуса прибора.
Не следует приобретать для начала дорогие профессиональные инструменты и приборы. Дорогая паяльная станция или цифровой осциллограф мало помогут начинающему радиолюбителю.
В начале творческого пути вполне достаточно простейших приборов, на которых и нужно оттачивать опыт и мастерство.
С чего начинать
Радиосхемы своими руками для дома должны по сложности не превышать того уровня, каким Вы владеете, иначе это будет означать лишь потраченное время и материалы. При недостатке опыта лучше ограничиться простейшими схемами, а по мере накопления навыков усовершенствовать их, заменяя более сложными.
Обычно большинство литературы из области электроника для начинающих радиолюбителей приводит классический пример изготовления простейших приемников. Особенно это относится к классической старой литературе, в которой нет столько принципиальных ошибок по сравнению с современной.
Обратите внимание! Данные схемы были рассчитаны на огромные мощности передающих радиостанций в прошлое время. Сегодня передающие центры используют меньшую мощность для передачи и стараются уйти в диапазон более коротких волн. Не стоит тратить время на попытки сделать рабочий радиоприемник при помощи простейшей схемы.

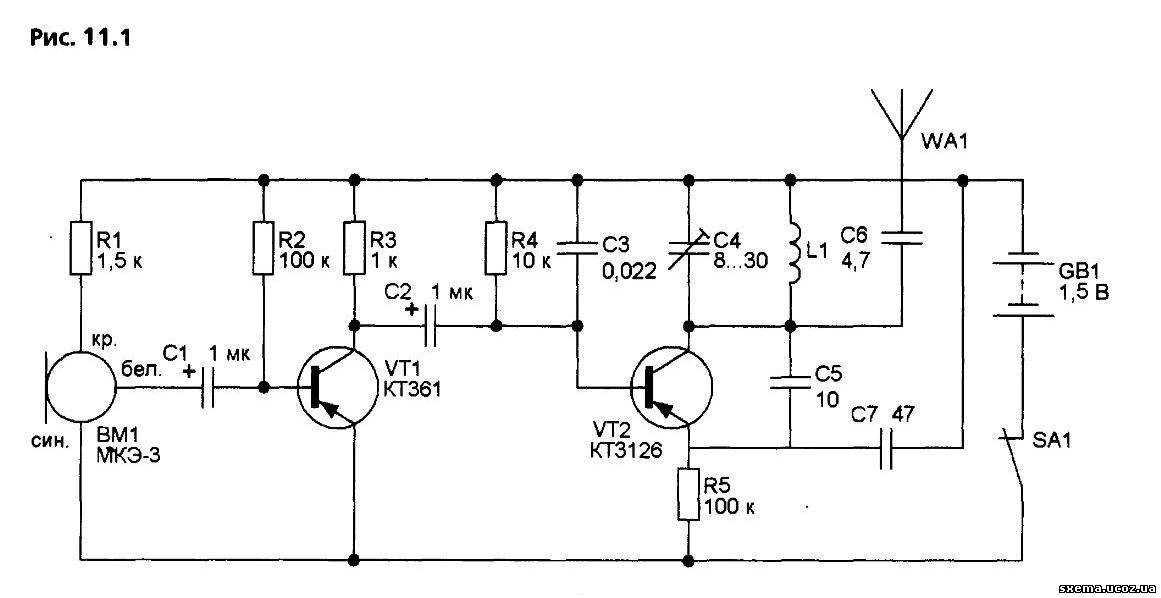

Радиосхемы для начинающих должны иметь в своем составе максимум пару-тройку активных элементов – транзисторов. Так будет легче разобраться в работе схемы и повысить уровень знаний.
Что можно сделать
Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:
- Квартирный звонок;
- Переключатель елочных гирлянд;
- Подсветка для моддинга системного блока компьютера.
Важно! Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих.
Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.
Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку.
Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.
На чем выполнять конструкцию
Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.
Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.
При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.
Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.
Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы.
Разработанная таким образом конструкция будет иметь оптимальные габариты.
Оформление готовой конструкции
Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.
Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.
Видео
Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.
Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:
Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.
На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.
Самоделки для автомобилей
Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.
Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:
Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся.
К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.
На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.
Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.
Простые обогреватели
В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:
- асбестовая труба;
- нихромовая проволока;
- вентилятор;
- выключатель.
Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.
Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы.
Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.
От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.
Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:
- вредность для организма от асбестовой трубы;
- шум от работающего вентилятора;
- запах от пыли, попадающей на нагретую спираль;
- пожароопасность.
Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.
Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.
Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:
- электролитический конденсатор большой емкости;
- транзистор типа p-n-p;
- электромагнитное реле;
- диод;
- переменный резистор;
- постоянные резисторы;
- источник постоянного тока.
Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.
База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.
Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении.
В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.
Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.
Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.
С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.
Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько «входных страниц» со ссылками на наиболее интересные и полезные статьи по отдельным темам.
Первую такую страничку назовем «Полезные электронные самоделки». Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.
Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.
Итак, подборка наиболее интересных статей сайта по тематике «Полезные электронные самоделки» . Автор статей — Борис Аладышкин.
Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.
В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.
В статье приведены несколько схем аппаратов для точечной сварки.
С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.
Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.
Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.
В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.
Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.
Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно.
Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.
Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.
Описание простой и надежной схемы терморегулятора для системы отопления.
В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.
Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.
Описание простой схемы управления светодиодными гирляндами.
Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.
Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.
Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, её особенностях и нюансах.
Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.
Подключение датчика движения 4 контакта своими руками схема
Схема подключение датчика движения своими руками
Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.
С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress.
Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.
В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.
Блок питания из энергосберегающей лампочки своими руками
Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.
Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .
Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.
Монтаж довольно плотный, но это было обусловлено размерами корпуса..
Освещение для растений своими руками
Освещение для растений своими руками
Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .
Регулятор яркости своими руками
Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.
Термостат для холодильника своими руками
Термостат для холодильника своими руками
Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.
Датчик влажности почвы своими руками
Датчик влажности почвы своими руками
Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях.
Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.
Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.
Схема питания люминесцентной лампы
Схема питания люминесцентной лампы.
Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .
USB клавиатура для планшета
Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру.
Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.
Схемы самодельных измерительных приборов
Схема прибора, разработанная на основе классического мультивибратора, но вместо нагрузочных резисторов в коллекторные цепи мультивибратора включены транзисторы противоположной основным проводимостью.
Хорошо, если в вашей лаборатории есть осциллограф. Ну а если его нет и купить его по тем или иным причинам не представляется возможным, не огорчайтесь. В большинстве случаев его с успехом может заменить логический пробник, позволяющий проконтролировать логические уровни сигналов на входах и выходах цифровых интегральных схем, определить наличие импульсов в контролируемой цепи и отразить полученную информацию в визуальной (свето-цветовой или цифровой) или звуковой (тональными сигналами различной частоты) формах.
При налаживании и ремонте конструкций на цифровых интегральных схемах далеко не всегда так уж необходимо знать характеристики импульсов или точные значения уровней напряжения. Поэтому логические пробники облегчают
процесс налаживания, даже если есть осциллограф.
Представлена огромная подборка разичных схем генераторов импульсов. Одни из них формируют на выходе одиночный импульс, длительность которого не зависит от длительности запускающего (входного) импульса. Применяются такие генераторы в самых разнообразных целях: имитации входных сигналов цифровых устройств, при проверке работоспособности цифровых интегральных схем, необходимости подачи на какое-то устройство определенного числа импульсов с визуальным контролем процессов и т. д. Другие генерируют пилообразные и прямоугольные импульсы различной частоты, скважности и амплитуды
Ремонт различных узлов и устройств низкочастотной радиоэлектронной аппаратуры и техники можно значительно упростить, если использовать в качестве помощника функциональный генератор, который дает возможность исследовать амплитудно-частотные характеристики любого низкочастотного устройства, переходные процессы и нелинейные характеристики любых аналоговых приборов, а также обладает возможностью генерации импульсов прямоугольной формы и упрощения процесса наладки цифровых схем.
При наладке цифровых устройств обязательно нужен еще один прибор — генератор импульсов. Промышленный генератор — прибор достаточно дорогой и редко бывает в продаже, но его аналог, пусть не такой точный и стабильный, можно собрать из доступных радиоэлементов в домашних условиях
Однако создание звукового генератора, вырабатывающего синусоидальный сигнал, дело непростое и довольно кропотливое, особенно в части налаживания. Дело в том, что любой генератор содержит, по крайней мере, два элемента: усилитель и частотнозависимую цепь, определяющую частоту колебаний. Обычно она включается между выходом и входом усилителя, создавая положительную обратную связь (ПОС). В случае ВЧ-генератора все просто — достаточно усилителя на одном транзисторе и колебательного
контура, определяющего частоту. Для диапазона звуковых частот наматывать катушку сложно, да и добротность ее получается низкой. Поэтому в диапазоне звуковых частот используют RC-элементы — резисторы и конденсаторы. Они довольно плохо фильтруют основную гармонику колебаний, и потому синусоидальный сигнал оказывается искаженным, например, ограниченным по пикам.
Для устранения искажений применяют цепи стабилизации амплитуды, поддерживающие низкий уровень генерируемого сигнала, когда искажения еще незаметны. Именно создание хорошей стабилизирующей цепи, не искажающей синусоидальный сигнал, и вызывает основные трудности.
Часто, собрав конструкцию, радиолюбитель видит, что устройство не работает. У человека ведь нет органов чувств, позволяющих видеть электрический ток, электромагнитное поле или процессы, происходящие в электронных схемах. Помогают это сделать радиоизмерительные приборы — глаза и уши радиолюбителя.
Поэтому нужно какое-то средство испытания и проверки телефонов и громкоговорителей, усилителей звуковой частоты, различных звукозаписывающих и звуковоспроизводящих устройств. Такое средство — это радиолюбительские схемы генераторов сигналов звуковой частоты, или, говоря проще, звуковой генератор. Традиционно он вырабатывает непрерывный синусоидальный сигнал, частоту и амплитуду которого можно изменять. Это позволяет проверять все каскады УНЧ, находить неисправности, определять коэффициент усиления, снимать амплитудно-частотные характеристики (АЧХ) и много всего другого.
Рассмотрена несложная радиолюбительская самодельная приставка превращающая ваш мультиметр в универсальный прибор проверки стабилитронов и динисторов. Имеются чертежи печатной платы
Руководство по сборке транзисторной радиосхемы для любителей
Создать транзисторную радиосхему, несомненно, несложно. Благодаря дизайну печатной платы и другим компонентам вы можете собрать портативные радиостанции за несколько минут. Кроме того, если у вас нет всех функций транзисторных радиоприемников, вы можете использовать простые материалы в домашних условиях. Как правило, для приема радиосигнала вам понадобится селектор диапазона, антенный каскад, приемное устройство и, конечно же, усилительный каскад.
Схема коммерческого транзисторного радио в этой статье довольно проста. Но у него есть все этапы, чтобы радиорубка приняла сигнал. Однако простота конструкции радиосхемы позволяет принимать и выбирать только сильные станции. Несомненно, это может вас раздражать, особенно если вокруг электронного коммуникационного устройства глушат несколько активных станций.
1. Что такое транзисторное радио?
Транзисторное радио — это настоящее радио, в котором используются схемы на основе транзисторов. Как и любой аудиоусилитель, он улавливает сигналы и воспроизводит музыку. Более того, вы можете слушать компактный транзисторный радиоприемник через наушники. После изобретения транзисторов в 1947 году производители радиоприемников выпустили радиоприемники Regency TR-1 как 1-е издание.
Сегодня люди используют полностью транзисторный автомобильный радиоприемник, чтобы слушать новости. Однако со временем дешевые транзисторные радиоприемники с АМ-диапазоном заменили цифровые устройства с лучшим аудиовыходом. Но в 1959 года многие японские компании начали массовое производство транзисторных радиоприемников на миллиарды долларов. Таким образом, они стали первым коммерческим транзисторным радиоприемником.
(транзисторное радио)
2.Как сделать транзисторное радио?
Ниже приведена принципиальная схема, а также материалы простой радиостанции TR-1.
В качестве активного компонента используется один транзистор.
2.1 Материалы
- Катушка антенны МВт
- 1- Батарея 1,5 В
- Переменный конденсатор
- Сосновая доска
- Фольга батареи
- Держатель батареи
- Кабельные провода для электронных схем
- Сверло для отверстий
- Английская булавка
- 1- Резистор 10 Ом
- NPN-транзистор
- Пенни (для копеечного радиоприемника)
(антенная катушка)
2.2 Принципиальная схема
На схеме показана конструкция типовой катушки антенны для приема радиосигналов. Он также показывает настроечный конденсатор на верхнем конце. Плюс транзистор в центре. На рисунке вы также увидите зажим батареи и провода катушки, подключенные к переменному конденсатору по бокам. Наконец, вы заметите открытый динамик внизу с разъемом для наушников.
Присмотревшись повнимательнее, вы снова увидите размеры каждого соединительного отрезка провода. Схема радиоприемника с копеечным питанием, несомненно, похожа на схему обычного транзисторного радиоприемника. Тем не менее, у него есть копейки, подключенные к наушнику.
https://en.wikipedia.org/wiki/Radio_receiver#/media/File:Heterodyne_radio_receiver_circuit_1920.png (транзисторная радиосхема)
9000 9 3. Шаги по изготовлению транзисторного радиоприемника
Выполните следующие действия, чтобы создать прототип транзисторного радиоприемника.
Шаг 1. Подготовьте материалы
Возьмите кусок печатной платы для деревянной основы. Соберите другие компоненты транзисторных радиоприемников, такие как медный провод 28-AWG, с электронным устройством связи. Но если вы не знакомы с калибровкой проводной системы 28-AWG, ее диаметр составляет 0,013 дюйма.
Шаг 2 : Создайте первичную схему настройки
Проделайте в трубке отверстие на расстоянии ½ дюйма от одного конца до другого. Проденьте свободную сторону синих проводов через другой конец линии. Затем оберните кусок проволоки вокруг трубки, не перекрывая ее. Продолжайте процесс около 120 оборотов, прежде чем снова сделать два отверстия — на противоположных концах. Чтобы закончить этот этап, припаяйте несколько коротких проводов. И используйте соответствующий диаметр длины отверстия для переменного конденсатора и катушки.
Шаг 3:
Изготовьте подстроечный конденсатор. Затем аккуратно сохраните алюминиевую фольгу и целлофан. Сгладьте эти материалы, обрезав их до небольшого размера. Поместите их в центр дерева и приклейте к нему каждую сторону.
Шаг 4:
Поместите катушку антенны на керамический конденсатор емкостью 2–0,1 мкФ. Прикрепите его к доске булавками.
После этого снимите эмалевую изоляцию с провода и приколите его к краю фольги.
https://en.wikipedia.org/wiki/Radio_receiver#/media/File:Armstrong_regenerative_receiver_circuit.svg (схема приема регенерации)
Шаг 5:
Убедитесь, что у вас есть отличное электрическое соединение перед наложением фольги на целлофан. Затем держите его на месте и изолируйте утюг.
Шаг 6:
Завершите переменный конденсатор, разделив вторую сигарету. Сохраните фольгу и прикрепите ее к другому куску сосновой доски. Затем поместите кончик проволоки под любую из четырех английских булавок и прикрепите противоположные стороны к оставшемуся проводу катушки.
Шаг 7:
Установите антенную катушку и переменный конденсатор на плату. Затем включите его, используя одну батарею 1,5 В. Затем поместите держатель батареи на доску, чтобы он работал как выключатель или наушники.
Шаг 8 :
Звуковой сигнал будет доступен через переменный конденсатор. С ним вы можете слушать музыку, используя наушники с высоким импедансом. Имейте в виду, что радио не будет работать в местах с чрезвычайно коротковолновыми радиосигналами.
4. Принцип работы транзисторной радиосхемы
Примечание :
- Запитать первичную схему настройки можно от 3-вольтовой или 22-вольтовой батареи.
- Катушка антенны может иметь длину 2 м.
- В идеале вы должны построить схему на печатной плате.
- Убедитесь, что наушники имеют высокое сопротивление (от 2 до 3 кОм).
- Вы можете настроить эти портативные радиоприемники, регулируя переменный конденсатор.
https://en.wikipedia.org/wiki/Transistor_radio#/media/File:Pocket_radio_open_english.
jpg （Радио орлёнок задняя крышка открыта, части дисплея）
9003 8 Навыки работы с цепью
Из принципиальной схемы видно, что в нем есть один транзистор наряду с другими пассивными компонентами. Кроме того, катушка также настраивается с помощью конденсатора GANG или конденсатора с 1 переменной. Эти элементы подключаются параллельно проводу катушки. Контур рядом с конденсатором также образует контур резонансного резервуара. При настройке петля фиксируется на резонансной частоте.
Внешний сигнал питания от подстроечного конденсатора поступает на базу транзистора. Силовые работают как элементы усилителя, так и демодуляторы. Кроме того, воздушный подстроечный конденсатор в нижней части транзистора гарантирует, что через транзистор проходит только радиоинформация. В то же время он блокирует элемент постоянного тока от источника питания.
Наушники как переключатель и нагрузка
При подаче усиленного сигнала и демодулятора наушники работают как коллектор транзисторной нагрузки.
Подключив их, вы отчетливо услышите звонки из радиорубки в наушниках.
Подключение наушников запускает работу схемы. И всякий раз, когда вы отключаете наушники, они сразу отключаются. Используя наушники в качестве переключателя, вы избавляетесь от необходимости дополнительного контроля. Поэтому делаем схему компактной.
https://en.wikipedia.org/wiki/Transistor_radio#/media/File:Sanyo_Transistor.jpg （Транзисторный радиоприемник, принимающий AM и коротковолновый диапазон）
9000 9 Заключение
Сборка транзисторного радиоприемника — увлекательный и сложный процесс. Сначала вам может потребоваться некоторое время, чтобы найти хороший усилитель или отличный прием. Но, следуя схемам, вы в конечном итоге сможете слушать радио BBC и другие станции.
Теперь вы можете построить транзисторный радиоприемник, который использует совсем дешевые элементы без внешнего питания. Если у вас есть другие вопросы, пожалуйста, свяжитесь с нами.
В качестве альтернативы, это может быть просто удовлетворение от работы по всему миру с передатчиком, который вы построили сами, или от проведения измерений с помощью тестового оборудования, которое было бы недоступно, если бы оно было приобретено на коммерческой основе.
Для испытанных, проверенных, но простых конструкций КВ трансиверов я предлагаю начать с установки ZL2BMI (для двухполосной) или BitX (для однополосной). Демонстрацию BitX на 40 метров можно посмотреть ниже.
Дополнительно
проектам в крупнейших любительских периодических изданиях, таких как QST, QEX, Practical Wireless, RadCom и Amateur Radio,
время от времени появляются радиопроекты в журналах по общей электронике, таких как «Silicon Chip». Некоторые из этих конструкций имеют преимущество
комплект в наличии. Однако будьте осторожны при рассмотрении некоторых сверхпростых проектов; например, 100-милливаттный 80-метровый AM с кварцевым замком
Передатчик прост и дешев и может хорошо давать чистый сигнал на осциллографе, но, вероятно, разочарует при использовании в эфире в современных условиях диапазона.
Международный любительский радиоклуб QRP, базирующийся в США, выпускает «QRP
Ежеквартально», в то время как базирующийся в Австралии VK QRP Club выпускает
«Ло-Кей». Эти журналы широко читаются теми, кто интересуется конструированием маломощных
передатчики и приемники.
Как говорится, «Google — твой друг», если хочешь что-то узнать,
и многочисленные видеоролики на YouTube демонстрируют многочисленные аспекты строительства дома.
е. мкГн и пФ)
Удобный путеводитель по наиболее полезным тестовым заданиям находится здесь.)
Дальнейшее время тратится впустую, если они не работают так, как предполагалось. Таким образом, если вы не уверены в надежности схемы, стоит рассмотреть альтернативы обычным печатным платам, особенно если в вашем проекте используются только дискретные компоненты.
Эти контактные площадки могут быть приклеены или припаяны к основной плате. Очень легко добавить дополнительные компоненты и даже изменить компоновку схемы. Опять же, paddyboard больше всего подходит для схем, не содержащих микросхем, хотя это ограничение можно преодолеть, если заранее установить микросхемы на небольшие кусочки vero или матричных плат. Использование мощных резисторов (несколько МОм) в качестве изоляторов, припаянных к основной плате, — еще один хорошо зарекомендовавший себя подход. Все упомянутые до сих пор методы построения подходят для аудио, ВЧ, УКВ и, возможно, УВЧ проектов.
Это матричная плата с рядом параллельных медных полос, которые можно разрезать по мере необходимости, используя сверло, которое держат в руке. Хотя они подходят для источников питания и аудиопроектов, емкости между длинными параллельными полосками могут ухудшить работу радиочастотных проектов. Veroboard можно превратить в матричную плату, просто погрузив ее в ванну с травильным раствором для печатных плат.
Как правило, при устранении неполадок проверяют все оборудование, определяя, какие функции работают, а какие нет, а затем пытаются изолировать область неисправности.
youtube.com/embed/Tc2ofe7T7Rw» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
