Какие простые радиосхемы подходят для начинающих радиолюбителей. Как сделать электронную утку, имитатор звуков и другие интересные устройства на транзисторах и микросхемах. Какие детали нужны для сборки простых радиосхем.
Электронная утка: простая схема для игрушки
Одна из самых простых и забавных схем для начинающих радиолюбителей — электронная утка. Эта схема позволяет создать игрушку, которая будет издавать характерное «кряканье» и мигать глазами-светодиодами.
Основа схемы — классический мультивибратор на двух транзисторах. В одно плечо мультивибратора включен акустический излучатель (динамик), а в другое — два светодиода, которые можно установить в качестве глаз игрушки. Таким образом, схема будет поочередно издавать звук и мигать «глазами».
Для сборки понадобятся следующие компоненты:
- 2 транзистора p-n-p типа (например, КТ361Б)
- 2 светодиода
- Электролитический конденсатор 100 мкФ
- Керамический конденсатор 0.1 мкФ
- Резистор 620 Ом
- Акустический излучатель (например, ТМ-2)
- Геркон в качестве включателя
- Элемент питания 4.5-9В
Особенность данной схемы в том, что в качестве включателя используется геркон — герметичный контакт, замыкающийся под действием магнитного поля. Это позволяет сделать включение игрушки «волшебным» — при поднесении магнита утка начнет крякать и мигать глазами.
Имитатор звука подскакивающего шарика
Еще одна интересная схема для начинающих — имитатор звука подскакивающего металлического шарика. Эта схема довольно точно воспроизводит характерный звук, причем по мере разряда конденсатора громкость «ударов» снижается, а паузы между ними уменьшаются.
Для сборки потребуются:
- Транзистор p-n-p типа (например, КТ361Б)
- Транзистор n-p-n типа (например, КТ315Б)
- Электролитический конденсатор 100 мкФ
- Керамический конденсатор 0.22 мкФ
- Динамическая головка 0.5-1 Вт, 8 Ом
- Элемент питания 9В
Интересная особенность этой схемы в том, что от емкости электролитического конденсатора зависит общая продолжительность звучания, а от керамического — длительность пауз между «ударами». Подбирая номиналы этих конденсаторов, можно добиться более реалистичного звучания.
Универсальный имитатор звуков на микросхеме
Для тех, кто хочет попробовать что-то более сложное, можно рекомендовать универсальный имитатор звуков на одной цифровой микросхеме К176ЛА7 (или ее аналогах К561ЛА7, 564ЛА7). Эта схема позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам.
Основные компоненты схемы:
- Микросхема К176ЛА7 (К561ЛА7, 564ЛА7)
- Транзистор КТ315 (или аналогичный)
- Резисторы и конденсаторы по схеме
- Динамическая головка
- Элемент питания 9В
Интересная особенность данной схемы в том, что микросхема работает «без питания» — напряжение на нее подается через внутренние защитные диоды при подключении входного резистора-датчика. Это создает положительную обратную связь по питанию, что и позволяет получить разнообразные звуковые эффекты.
Фонарь-мигалка на транзисторах
Простая, но эффектная схема фонаря-мигалки может стать отличным учебным проектом для начинающих радиолюбителей. Она позволяет создать мигающий световой сигнал, частоту которого можно регулировать.
Для сборки понадобятся:
- 2 маломощных транзистора (например, КТ315 и КТ361)
- 1 транзистор средней или большой мощности (например, КТ814)
- Резисторы и конденсаторы по схеме
- Лампа от фонарика или автомобильная 12В
- Источник питания 6-12В
Частоту миганий лампы можно регулировать, подбирая номиналы резисторов и конденсатора в цепи задающего генератора. Это позволяет экспериментировать и получать различные световые эффекты.
Беспроводные наушники для просмотра ТВ
Интересное применение простых радиотехнических решений — создание беспроводных наушников для просмотра телевизора. Эта схема не требует отдельного питания и позволяет свободно перемещаться в пределах комнаты, слушая звук телевизора.
Основные компоненты:
- Провод ПЭВ или ПЭЛ 0.3-0.5 мм для передающей «петли»
- Провод ПЭВ или ПЭЛ 0.1-0.15 мм для приемной катушки
- Высокоомные наушники (например, ТОН-2)
- Регулятор громкости
Принцип работы основан на явлении электромагнитной индукции. Передающая «петля» подключается параллельно динамику телевизора и создает переменное магнитное поле. Приемная катушка, надеваемая на голову, улавливает это поле и преобразует его обратно в звук.
Автомат выключения освещения
Практичное применение простых радиосхем — создание автомата выключения освещения. Эта схема позволяет включать свет или электроприбор на заданное время, а затем автоматически его отключает.
Для сборки потребуются:
- Транзистор n-p-n типа (например, КТ315)
- Электролитический конденсатор большой емкости (4700 мкФ)
- Резистор 15-47 кОм
- Реле на 6-12В
- Кнопка без фиксации
- Источник питания 6-12В
Время работы устройства определяется емкостью конденсатора. С указанным номиналом 4700 мкФ время включения составляет около 4 минут. Увеличить время можно, подключая дополнительные конденсаторы параллельно.
Выбор компонентов для простых радиосхем
При сборке простых радиосхем начинающим радиолюбителям важно знать, что многие компоненты допускают замену на аналогичные. Вот несколько общих рекомендаций:
- Транзисторы малой и средней мощности часто взаимозаменяемы в пределах одного типа проводимости (n-p-n или p-n-p)
- Конденсаторы и резисторы можно использовать с близкими к указанным номиналами
- При замене транзисторов может потребоваться подбор сопротивления базового резистора
- Для многих схем критично соблюдение полярности включения электролитических конденсаторов и светодиодов
Экспериментируя с заменой компонентов, можно лучше понять принципы работы схем и научиться их оптимизировать под конкретные задачи.
Инструменты и материалы для начинающего радиолюбителя
Для успешной сборки простых радиосхем начинающему радиолюбителю понадобится минимальный набор инструментов и материалов:
- Паяльник мощностью 25-40 Вт
- Припой ПОС-61 или аналогичный
- Флюс (канифоль или специальные составы для пайки)
- Пинцет
- Бокорезы для откусывания выводов
- Мультиметр для проверки компонентов и поиска неисправностей
- Макетная плата для беспаечного монтажа (удобна для экспериментов)
- Провода разных цветов для соединений
С этим набором можно приступать к сборке большинства простых схем. По мере роста опыта и усложнения проектов набор инструментов можно расширять.
Техника безопасности при работе с электроникой
Даже при работе с низковольтными схемами важно соблюдать основные правила техники безопасности:
- Не работать с включенными в сеть устройствами
- Использовать подставку для паяльника и держать рабочее место в чистоте
- Не касаться нагретых частей паяльника и свежих паяных соединений
- Работать в хорошо проветриваемом помещении из-за вредных испарений при пайке
- Хранить химические вещества (флюсы, очистители) в недоступном для детей месте
- При работе с мощными светодиодами избегать прямого взгляда на них
Соблюдение этих простых правил поможет сделать хобби радиолюбителя безопасным и приятным.
2 простые схемы на дискретных радиоэлементах для начинающих радиолюбителей и не только | ASUTPP
В статье вашему вниманию предлагаются простые схемы, которые могут быть интересны и полезны не только начинающим радиолюбителям. Все представленные схемы очень просты, тем не менее, они с успехом и пользой могут быть применены на практике.
1. Управление работой реле одной кнопкой
Приведённая в данной статье простая схема позволяет включать и отключать реле при поочерёдном нажатии на одну и ту же кнопку. Но место кнопки может быть использован и другой «коммутатор», например — какой либо контактный датчик, например — геркон.
Схема собрана на доступных радиодеталях широкого применения, не требует особой настройки и подбора элементов, может быть повторена даже начинающими радиолюбителями. Несмотря на свою простоту, схема достаточно надёжна и имеет хорошую помехоустойчивость.
Коммутатор работает следующим образом. При нажатии на кнопку тиристор (КУ101Г) открывается. Причем, в основном, за счёт импульса тока заряда конденсатора С1. Ток начинает течь через обмотку реле и вызывает его срабатывание. При следующем нажатии на кнопку тиристор закрывается и реле обесточивается.
Напряжение питания схемы зависит от типа применяемого реле и рабочего тока его срабатывания. Резисторы R1 и R2 ставить мощностью не менее 0,5 ватт, R2 можно подобрать при настройке по устойчивому срабатыванию реле.
2. Регулировка тембров НЧ и ВЧ одним регулятором
Очень простая схема, с помощью которой можно изменять окраску звукового сигнала при помощи одного переменного резистора. Подобные схемы применяются, например, во многих магнитолах «бюджетного» класса либо очень компактных.
При этом сама схема является пассивной, не требует отдельного питания и не оказывают никакого влияния на качество звукового сигнала.
Могут применяться в компактной, малогабаритной аппаратуре, при недостатке свободного места на корпусе для размещения большего количества регуляторов. Принцип действия такой схемы основан на регулировке глубины подавления низких и высоких частот одновременно.
Схема может быть использована как «тон-регистр» при замене переменного резистора любым дискретным переключателем, что позволяет ещё больше уменьшить размер модуля (схема 2).
Схема включается в звуковой тракт между каскадом предварительного усиления и усилителем мощности. Изменять значение частоты среза схем можно, подбирая элементы, отмеченные звёздочками на графиках.
P.S. Спасибо, что дочитали до конца! И я был бы вам благодарен, если бы вы поделились статьёй с друзьями в соцсетях. Отдельное спасибо за лайк и подписку — оставайтесь на канале «ASUTPP»!
Простые радиосхемы
Данный сайт посвящен радиоэлектронике и всему что связано с ней. Здесь вы найдете интересные и популярные схемы радиоэлектронных устройств. Различную документацию радиоэлектронной тематики и параметры радиоэлектронных компонентов. Кроме того здесь можно будет скачать программы применяемые д
ля разработки схем и плат. Для удобства все радиосхемы которые здесь опубликованы, сопровождаются прямыми ссылка на характеристики используемых в них радиодеталях, которые расположены в разделе «Справочник». Сайт ориентирован не только на профессионалов, но и для начинающих радиолюбителей.
Сейчас сайт находится в начальной стадии развития, и в ближайшем будущем будет изменяться его интерфейс и вводиться необходимые элементы. Будет создан форум, на котором можно будет делиться опытом и обсуждать различные радиотехнические решения.
У всех посетителей сайта есть возможность выкладывать разработанные ими самими или интересные им схемы на всеобщее обозрение.
Если вы еще не является радиолюбителем, то присоединяйтесь к нам и привлекайте своих родных и друзей к этому интересному и полезному делу.
Новости сайта:
20.08.2018г. печка на отработке масла
20.05.2018г. Опубликована статья «Параметры КТ815».
24.04.2018г. Опубликована статья «К155ЛА3».
24.04.2018г. Опубликована статья «Схема преобразователя 12/20».
14.04.2018г.
Опубликована статья «Схема автомобильного усилителя».14.03.2018г. Опубликована статья «Простой блок питания».
17.10.2017г. Запущен в работу форум сайта. Теперь здесь можно пообщаться на тему радиоэлектронных схем.
16.10.2017г. Запущен сервис комментирования всех статей.
13.10.2017г. Опубликована статья «К561ЛН2».
12.10.2017г. Опубликована статья «К561ТМ2».
Простые схемы для начинающих. Радиолюбительские схемы Полезные самоделки для радиолюбителя
Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.
Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:
Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать.
В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.
На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.
Самоделки для автомобилей
Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.
Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:
Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.
На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.
Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров.
Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.
Простые обогреватели
В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:
- асбестовая труба;
- нихромовая проволока;
- вентилятор;
- выключатель.
Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.
Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.
От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.
Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения.
Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:
- вредность для организма от асбестовой трубы;
- шум от работающего вентилятора;
- запах от пыли, попадающей на нагретую спираль;
- пожароопасность.
Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.
Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.
Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:
- электролитический конденсатор большой емкости;
- транзистор типа p-n-p;
- электромагнитное реле;
- диод;
- переменный резистор;
- постоянные резисторы;
- источник постоянного тока.
Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.
База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель.
Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.
Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.
Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.
Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.
С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.
Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько «входных страниц» со ссылками на наиболее интересные и полезные статьи по отдельным темам.
Первую такую страничку назовем «Полезные электронные самоделки». Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.
Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.
Итак, подборка наиболее интересных статей сайта по тематике «Полезные электронные самоделки» . Автор статей — Борис Аладышкин.
Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.
В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.
В статье приведены несколько схем аппаратов для точечной сварки.
С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.
Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.
Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.
В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.
Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.
Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.
Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.
Описание простой и надежной схемы терморегулятора для системы отопления.
В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.
Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.
Описание простой схемы управления светодиодными гирляндами.
Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.
Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.
Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, её особенностях и нюансах.
Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.
Электронная утка
Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др., используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать. Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.
Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик.
Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.

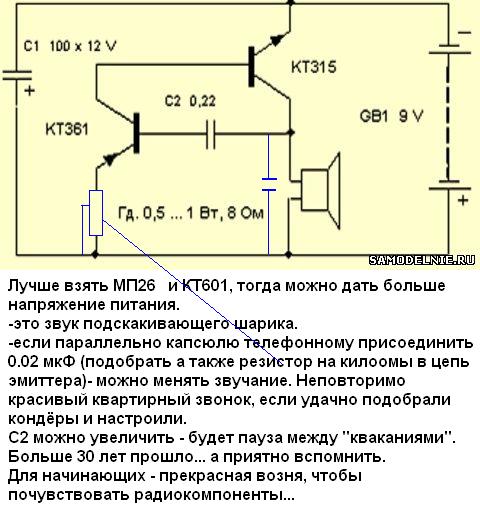

Звук подскакивающего металлического шарика
Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.
Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).
Имитатор звука мотора
Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.
Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).
Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.
Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.
Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.
Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.
Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука. Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.
Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!
Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.
Фонарь-мигалка
Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1.
Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.
Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).
Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники. Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.
Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.
Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).
Автомат выключения освещения
От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.
Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут.
Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.
Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности. Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Электронная утка | |||||||
| VT1, VT2 | Биполярный транзистор | КТ361Б | 2 | МП39-МП42, КТ209, КТ502, КТ814 | В блокнот | ||
| HL1, HL2 | Светодиод | АЛ307Б | 2 | В блокнот | |||
| C1 | 100мкФ 10В | 1 | В блокнот | ||||
| C2 | Конденсатор | 0.1 мкФ | 1 | В блокнот | |||
| R1, R2 | Резистор | 100 кОм | 2 | В блокнот | |||
| R3 | Резистор | 620 Ом | 1 | В блокнот | |||
| BF1 | Акустический излучатель | ТМ2 | 1 | В блокнот | |||
| SA1 | Геркон | 1 | В блокнот | ||||
| GB1 | Элемент питания | 4. 5-9В | 1 | В блокнот | |||
| Имитатор звука подскакивающего металлического шарика | |||||||
| Биполярный транзистор | КТ361Б | 1 | В блокнот | ||||
| Биполярный транзистор | КТ315Б | 1 | В блокнот | ||||
| C1 | Электролитический конденсатор | 100мкФ 12В | 1 | В блокнот | |||
| C2 | Конденсатор | 0.22 мкФ | 1 | В блокнот | |||
| Динамическая головка | ГД 0.5…1Ватт 8 Ом | 1 | В блокнот | ||||
| GB1 | Элемент питания | 9 Вольт | 1 | В блокнот | |||
| Имитатор звука мотора | |||||||
| Биполярный транзистор | КТ315Б | 1 | В блокнот | ||||
| Биполярный транзистор | КТ361Б | 1 | В блокнот | ||||
| C1 | Электролитический конденсатор | 15мкФ 6В | 1 | В блокнот | |||
| R1 | Переменный резистор | 470 кОм | 1 | В блокнот | |||
| R2 | Резистор | 24 кОм | 1 | В блокнот | |||
| T1 | Трансформатор | 1 | От любого малогабаритного радиоприемника | В блокнот | |||
| Универсальный имитатор звуков | |||||||
| DD1 | Микросхема | К176ЛА7 | 1 | К561ЛА7, 564ЛА7 | В блокнот | ||
| Биполярный транзистор | КТ3107К | 1 | КТ3107Л, КТ361Г | В блокнот | |||
| C1 | Конденсатор | 1 мкФ | 1 | В блокнот | |||
| C2 | Конденсатор | 1000 пФ | 1 | В блокнот | |||
| R1-R3 | Резистор | 330 кОм | 1 | В блокнот | |||
| R4 | Резистор | 10 кОм | 1 | В блокнот | |||
| Динамическая головка | ГД 0. 1…0.5Ватт 8 Ом | 1 | В блокнот | ||||
| GB1 | Элемент питания | 4.5-9В | 1 | В блокнот | |||
| Фонарь-мигалка | |||||||
| VT1, VT2 | Биполярный транзистор | ||||||
В наше время существует огромный выбор инструментов и приборов для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные источники питания, гравировальные наборы (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и так далее. И все это оборудование стоит немалых денег. Возникает резонный вопрос — сможет ли начинающий радиолюбитель преобрести весь этот арсенал оборудования? Ответ очевиден, тем более для некоторых людей, увлекающихся электроникой по случаю (для единичного изготовления каких-то полезных приспособлений для бытовых целей), покупка такого количества инструмента не требуется. Выход из создавшегося положения довольно прост — изготовить необходимый инструмент собственными руками. Данные самоделки послужат временной (а для кого-то и постоянной) альтернативой заводскому оборудованию.
Итак, приступим. Основой нашего устройства служит сетевой понижающий трансформатор от любого отслужившего свой срок радиоэлектронного устройства (телевизор, магнитофон, стационарный радиоприемник и т.д.). Так же могут пригодится сетевой шнур, колодка предохранителей и выключатель питания.
Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция расчитана на повторение начинающими радиолюбителями, самым рациональным, по моему мнению, будет применение интегрального стабилизатора на микросхеме типа LM317T (К142ЕН12А). На основе данной микросхемы мы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с полным током нагрузки до 1,5 ампер и защитой от перегрузки по току и превышению температуры.
Принципиальная схема стабилизатора представлена на рисунке.
Собрать схему стабилизатора можно на куске нефольгированного стеклогетинакса (или электрокартона) навесным монтажем или на макетной плате — схема настолько проста, что даже не требует печатной платы.
На выход стабилизатора можно подключить (параллельно выводам) вольтметр, для контроля и регулировки выходного напряжения,и (последовательно с плюсовым выводом) миллиамперметр, для контроля токопотребления подключаемой к стабилизатору радиолюбительской самоделки.
Еще одна необходимая в арсенале начинающего радиолюбителя вещь — микроэлектродрель. Как известно, в арсенале любого (начинающего или умудренного опытом) самодельщика существует »склад» вышедшей из обихода или неисправной аппаратуры. Хорошо, если на таком »складе» найдется детская машинка с электроприводом, микромотор от которой и послужит электродвигателем для нашей микродрели. Необходимо только замерить диаметр вала двигателя и в ближайшем радиомагазине приобрести патрон с набором цанговых зажимов (под сверла разного диаметра) для этого микродвигателя. Полученную микродрель можно подключать к нашему блоку питания. Посредством регулирования напряжения можно регулировать количество оборотов дрели.
Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, которые боятся статического разряда). В продаже имеются низковольтные паяльники на 6, 12, 24, 48 вольт, а если трансформатор, который мы выбрали для нашего изделия от старого лампового телевизора, то можно считать что нам крупно повезло — мы имеем уже готовую обмотку для питания низковольтного электропаяльника (следует задействовать накальные обмотки (6 вольт) трансформатора для питания паяльника). Применение трансформатора от лампового телевизора дает еще один плюс нашей схеме — мы можем оснастить наше устройство еще и инструментом для зачистки концов провода.
Основа этого приспособления — две контактных колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами.
Техническое оформление этого устройства видно из рисунка. Подключается оно все к той же накальной обмотке трансформатора. При нажатии на кнопку нихром разогревается (все наверное помнят что такое выжигатель) и прожигает изоляцию провода в нужном месте.
Корпус для данного блока питания можно найти готовый или собрать самому. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно расположить стойки для паяльника и инструмента зачистки провода. Коммутацию всего этого хозяйства можно осуществить применив пакетный переключатель, систему тумблеров или разъемов — здесь для фантазии пределов нет.
Впрочем и модернизировать данный блок можно под свои нужды — дополнить, к примеру, зарядным устройством для аккумуляторов или электроискровым гравером и т.д. Данное устройство служило мне долгие годы и служит до сих пор (правда теперь на даче) для изготовления и проверки различных радиоэлектронных и электротехнических самоделок. Автор — Электродыч.
Электрические схемы для начинающих, для любителей и профессионалов
Добро пожаловать в раздел Радиосхемы ! Это отдельный раздел Сайта Радиолюбителей который был создан специально для тех кто дружит с паяльником, привык все делать сам своими руками и он посвящен исключительно электрическим схемам.
Здесь Вы найдете принципиальные схемы различной тематики как для самостоятельной сборки начинающими радиолюбителями , так и для более опытных радиолюбителей, для тех кому слово РАДИО давно уже стало не просто хобби а профессией.
Кроме схем для самостоятельной сборки, у нас здесь имеется и достаточно большая (и постоянно обновляемая!) база электрических схем различной промышленной электроники и бытовой техники- схемы телевизоров, мониторов, магнитол, усилителей, измерительных приборов, стиральных машин, микроволновок и так далее.
Специально для работников сферы ремонта, у нас на сайте имеется раздел «Даташиты «, где вы сможете найти справочную информацию на различные радиоэлементы.
А если Вам необходима какая либо схема и есть желание ее скачать, то у нас здесь все бесплатно, без регистрации, без СМС, без файлообменников и прочих сюрпризов
Если есть вопросы или не нашли то что искали- заходите к нам на ФОРУМ , подумаем вместе!!
Для облегчения поиска необходимой информации раздел разбит по категориям
Схемы для начинающих В этом разделе собраны простые схемы для начинающих радиолюбителей
. | Свет и музыка устройства световы х эффектов : мигалки, цветомузыки, стробоскопы, автоматы переключения гирлянд и так далее. Конечно-же все схемы можно собрать самостоятельно материалы в категории | Схемы источников питания Любая радиоэлектронная аппаратура нуждается в питании. Именно источникам питания и посвящена данная категория материалы в категории |
Электроника в быту В этой категории представлены схемы устройств для бытового применения: отпугиватели грызунов, различные сигнализации, ионизаторы и так далее… | Антенны и Радиоприемники Антенны (в том числе и самодельные), антенные комплектующие а также схемы радиоприемников для самостоятельной сборки | Шпионские штучки В этом разделе находятся схемы различных «шпионских» устройств- радиожучки, глушители и прослушиватели телефонов, детекторы радиожучков |
Авто- Мото- Вело электроника Принципиальные схемы различных вспомогательных устройств к автомобилям : зарядные устройства, указатели поворотов, управление светом фар и так далее | Измерительные приборы Электрические принципиальные схемы измерительных приборов: как самодельных так и промышленного производства материалы в категории | Отечественная техника 20 Века Подборка электрических принципиальных схем бытовой радиоаппаратуры выпущенной в СССР материалы в категории |
Схемы телевизоров LCD (ЖК) Электрические принципиальные схемы телевизоров LCD (ЖК) материалы в категории | Схемы программаторов Схемы различных программаторов материалы в категории | Аудиотехника Схемы устройств связанных со звуком: усилители транзисторные и на микросхемах, предварительные и ламповые, устройства преобразования звука материалы в категории |
Схемы мониторов Принципиальные электрические схемы различных мониторов: как стареньких кинескопных, так и современных ЖК материалы в категории | Схемы автомагнитол и прочей авто-аудиотехники Подборка схем автомобильной аудиотехники: автомагнитолы, усилительные устройства и автомобильные телевизоры |
Радиосхемы схемы электрические принципиальные.
Простые схемы для начинающих Все для радиолюбителя схемыВ наше время существует огромный выбор инструментов и приборов для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные источники питания, гравировальные наборы (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и так далее. И все это оборудование стоит немалых денег. Возникает резонный вопрос — сможет ли начинающий радиолюбитель преобрести весь этот арсенал оборудования? Ответ очевиден, тем более для некоторых людей, увлекающихся электроникой по случаю (для единичного изготовления каких-то полезных приспособлений для бытовых целей), покупка такого количества инструмента не требуется. Выход из создавшегося положения довольно прост — изготовить необходимый инструмент собственными руками. Данные самоделки послужат временной (а для кого-то и постоянной) альтернативой заводскому оборудованию.
Итак, приступим. Основой нашего устройства служит сетевой понижающий трансформатор от любого отслужившего свой срок радиоэлектронного устройства (телевизор, магнитофон, стационарный радиоприемник и т.д.). Так же могут пригодится сетевой шнур, колодка предохранителей и выключатель питания.
Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция расчитана на повторение начинающими радиолюбителями, самым рациональным, по моему мнению, будет применение интегрального стабилизатора на микросхеме типа LM317T (К142ЕН12А). На основе данной микросхемы мы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с полным током нагрузки до 1,5 ампер и защитой от перегрузки по току и превышению температуры. Принципиальная схема стабилизатора представлена на рисунке.
Собрать схему стабилизатора можно на куске нефольгированного стеклогетинакса (или электрокартона) навесным монтажем или на макетной плате — схема настолько проста, что даже не требует печатной платы.
На выход стабилизатора можно подключить (параллельно выводам) вольтметр, для контроля и регулировки выходного напряжения,и (последовательно с плюсовым выводом) миллиамперметр, для контроля токопотребления подключаемой к стабилизатору радиолюбительской самоделки.
Еще одна необходимая в арсенале начинающего радиолюбителя вещь — микроэлектродрель. Как известно, в арсенале любого (начинающего или умудренного опытом) самодельщика существует »склад» вышедшей из обихода или неисправной аппаратуры. Хорошо, если на таком »складе» найдется детская машинка с электроприводом, микромотор от которой и послужит электродвигателем для нашей микродрели. Необходимо только замерить диаметр вала двигателя и в ближайшем радиомагазине приобрести патрон с набором цанговых зажимов (под сверла разного диаметра) для этого микродвигателя. Полученную микродрель можно подключать к нашему блоку питания. Посредством регулирования напряжения можно регулировать количество оборотов дрели.
Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, которые боятся статического разряда). В продаже имеются низковольтные паяльники на 6, 12, 24, 48 вольт, а если трансформатор, который мы выбрали для нашего изделия от старого лампового телевизора, то можно считать что нам крупно повезло — мы имеем уже готовую обмотку для питания низковольтного электропаяльника (следует задействовать накальные обмотки (6 вольт) трансформатора для питания паяльника). Применение трансформатора от лампового телевизора дает еще один плюс нашей схеме — мы можем оснастить наше устройство еще и инструментом для зачистки концов провода.
Основа этого приспособления — две контактных колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами. Техническое оформление этого устройства видно из рисунка. Подключается оно все к той же накальной обмотке трансформатора. При нажатии на кнопку нихром разогревается (все наверное помнят что такое выжигатель) и прожигает изоляцию провода в нужном месте.
Корпус для данного блока питания можно найти готовый или собрать самому. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно расположить стойки для паяльника и инструмента зачистки провода.
Коммутацию всего этого хозяйства можно осуществить применив пакетный переключатель, систему тумблеров или разъемов — здесь для фантазии пределов нет.
Впрочем и модернизировать данный блок можно под свои нужды — дополнить, к примеру, зарядным устройством для аккумуляторов или электроискровым гравером и т.д. Данное устройство служило мне долгие годы и служит до сих пор (правда теперь на даче) для изготовления и проверки различных радиоэлектронных и электротехнических самоделок. Автор — Электродыч.
Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.
Мастерская радиолюбителя
Какой сложности схему ни пришлось бы выполнять, необходимо иметь минимальный набор материалов и инструментов в своей домашней мастерской:
- Бокорезы;
- Пинцет;
- Припой;
- Флюс;
- Монтажные платы;
- Тестер или мультиметр;
- Материалы и инструменты для изготовления корпуса прибора.
Не следует приобретать для начала дорогие профессиональные инструменты и приборы. Дорогая паяльная станция или цифровой осциллограф мало помогут начинающему радиолюбителю. В начале творческого пути вполне достаточно простейших приборов, на которых и нужно оттачивать опыт и мастерство.
С чего начинать
Радиосхемы своими руками для дома должны по сложности не превышать того уровня, каким Вы владеете, иначе это будет означать лишь потраченное время и материалы. При недостатке опыта лучше ограничиться простейшими схемами, а по мере накопления навыков усовершенствовать их, заменяя более сложными.
Обычно большинство литературы из области электроника для начинающих радиолюбителей приводит классический пример изготовления простейших приемников.
Особенно это относится к классической старой литературе, в которой нет столько принципиальных ошибок по сравнению с современной.
Обратите внимание! Данные схемы были рассчитаны на огромные мощности передающих радиостанций в прошлое время. Сегодня передающие центры используют меньшую мощность для передачи и стараются уйти в диапазон более коротких волн. Не стоит тратить время на попытки сделать рабочий радиоприемник при помощи простейшей схемы.
Радиосхемы для начинающих должны иметь в своем составе максимум пару-тройку активных элементов – транзисторов. Так будет легче разобраться в работе схемы и повысить уровень знаний.
Что можно сделать
Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:
- Квартирный звонок;
- Переключатель елочных гирлянд;
- Подсветка для моддинга системного блока компьютера.
Важно! Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих.
Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.
Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку. Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.
На чем выполнять конструкцию
Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.
Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.
При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.
Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.
Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.
Оформление готовой конструкции
Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.
Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.
Видео
Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.
Электронная утка
Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах.
Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др., используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать. Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.
Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик. Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.
Звук подскакивающего металлического шарика
Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.
Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).
Имитатор звука мотора
Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.
Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).
Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.
Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.
Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.
Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.
Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука.
Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.
Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!
Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.
Фонарь-мигалка
Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1. Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.
Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).
Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники. Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.
Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.
Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).
Автомат выключения освещения
От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.
Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут. Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.
Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности. Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Электронная утка | |||||||
| VT1, VT2 | Биполярный транзистор | КТ361Б | 2 | МП39-МП42, КТ209, КТ502, КТ814 | В блокнот | ||
| HL1, HL2 | Светодиод | АЛ307Б | 2 | В блокнот | |||
| C1 | 100мкФ 10В | 1 | В блокнот | ||||
| C2 | Конденсатор | 0. 1 мкФ | 1 | В блокнот | |||
| R1, R2 | Резистор | 100 кОм | 2 | В блокнот | |||
| R3 | Резистор | 620 Ом | 1 | В блокнот | |||
| BF1 | Акустический излучатель | ТМ2 | 1 | В блокнот | |||
| SA1 | Геркон | 1 | В блокнот | ||||
| GB1 | Элемент питания | 4.5-9В | 1 | В блокнот | |||
| Имитатор звука подскакивающего металлического шарика | |||||||
| Биполярный транзистор | КТ361Б | 1 | В блокнот | ||||
| Биполярный транзистор | КТ315Б | 1 | В блокнот | ||||
| C1 | Электролитический конденсатор | 100мкФ 12В | 1 | В блокнот | |||
| C2 | Конденсатор | 0.22 мкФ | 1 | В блокнот | |||
| Динамическая головка | ГД 0.5…1Ватт 8 Ом | 1 | В блокнот | ||||
| GB1 | Элемент питания | 9 Вольт | 1 | В блокнот | |||
| Имитатор звука мотора | |||||||
| Биполярный транзистор | КТ315Б | 1 | В блокнот | ||||
| Биполярный транзистор | КТ361Б | 1 | В блокнот | ||||
| C1 | Электролитический конденсатор | 15мкФ 6В | 1 | В блокнот | |||
| R1 | Переменный резистор | 470 кОм | 1 | В блокнот | |||
| R2 | Резистор | 24 кОм | 1 | В блокнот | |||
| T1 | Трансформатор | 1 | От любого малогабаритного радиоприемника | В блокнот | |||
| Универсальный имитатор звуков | |||||||
| DD1 | Микросхема | К176ЛА7 | 1 | К561ЛА7, 564ЛА7 | В блокнот | ||
| Биполярный транзистор | КТ3107К | 1 | КТ3107Л, КТ361Г | В блокнот | |||
| C1 | Конденсатор | 1 мкФ | 1 | В блокнот | |||
| C2 | Конденсатор | 1000 пФ | 1 | В блокнот | |||
| R1-R3 | Резистор | 330 кОм | 1 | В блокнот | |||
| R4 | Резистор | 10 кОм | 1 | В блокнот | |||
| Динамическая головка | ГД 0. 1…0.5Ватт 8 Ом | 1 | В блокнот | ||||
| GB1 | Элемент питания | 4.5-9В | 1 | В блокнот | |||
| Фонарь-мигалка | |||||||
| VT1, VT2 | Биполярный транзистор | ||||||
Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.
Подключение датчика движения 4 контакта своими руками схема
Схема подключение датчика движения своими руками
Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.
С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.
В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.
Блок питания из энергосберегающей лампочки своими руками
Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.
Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .
Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.
Монтаж довольно плотный, но это было обусловлено размерами корпуса..
Освещение для растений своими руками
Освещение для растений своими руками
Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .
Регулятор яркости своими руками
Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.
Термостат для холодильника своими руками
Термостат для холодильника своими руками
Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.
Датчик влажности почвы своими руками
Датчик влажности почвы своими руками
Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.
Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.
Схема питания люминесцентной лампы
Схема питания люминесцентной лампы.
Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .
USB клавиатура для планшета
Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.
Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.
Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.
Самоделки на кухне
Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям.
Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.
Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.
Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.
Электроника в автомобиле
Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:
- Звуковые сигнализаторы поворотов и включения ручного тормоза;
- Сигнализатор режимов работы аккумуляторной батареи и генератора.
Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.
Самоделки для начинающих
Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.
Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:
- Чтение принципиальных и монтажных схем;
- Правильная пайка;
- Настройка и регулировка по готовой методике.
Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.
В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.
Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.
Домашняя мастерская
Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :
- Паяльник;
- Бокорезы;
- Пинцет;
- Набор отверток;
- Пассатижи;
- Многофункциональный тестер (авометр).
На заметку. Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.
Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.
Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.
Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.
В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.
Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.
В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.
Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.
Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.
Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.
Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.
Меры безопасности
Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице.
Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.
Светлый угол — светодиоды • Простые схемы для начинающих
kolap писал(а):Ну, начали мы всетаки с КПД потребителей электроэнергии. А не с загрузки ДВС.
Мы ведь тут не КПД как таковой обсуждаем, а конкретное применение в конкретных целях. Любое конкретное применение должно быть обосновано…
kolap писал(а):Есть рекомендации по эксрлуатации техники по режимам работы. Этого никогда не пишут ни в рекламных буклетах ни в сервисных мануалах. Это описано только в специальной литературе.
Ага, пишут, в учебниках. Это общие принципы, которые крайне редко в полном составе получают прописку в реальных условиях.
Реальные конкретные требования прописаны именно в сервисных мануалах, которые могут содержать до тысячи страниц текстов и схем на один только узел. И это не про самолеты, а про обычные современные легковые потребительские автомобили…
kolap писал(а):Режим 100% нагрузки летчики окрестили «Взлетным» максимум 3-5 минут, а режим 75% нагрузки называют «Крейсерным» хоть сутки, хоть годы непрерывной работы.
Да да, я сразу понял откуда ветер дует. С авиацией тоже связан исторически, в молодости даже принимал активное участие в постройке СЛА и реставрации списанной авиатехники… Причем именно электрику более всего и восстанавливал.
kolap писал(а):Не смотрели случайно сколько ампер выдает генератор на разряженный аккумулятор?
Не смотрел. У меня пока не было случая, т.к. нет причин для его возникновения. Авто полностью исправен, по всем системам, заводится легко в любой мороз, батарейка всегда в бодром состоянии.
Да и сам вопрос поставлен не верно. Правильным был бы вопрос сколько разряженный аккумулятор БЕРЕТ тока от генератора.
Это зависит от внутреннего сопротивления батареи. Генератор способен на большее, если его коротнуть при холостых оборотах, он способен двигатель заглушить. Но пробовать не следует, т.к. скорее всего сгорят диоды моста как минимум. Вентильные генераторы в этом отношении менее живучи. Вот допотопные коллекторные генераторы постоянного тока выдерживали колоссальные перегрузки. Они до сих пор применяются кое где.Троллей игнорирую. Пусть дохнут с голода.
К176ла7 описание. Радиосхемы схемы электрические принципиальные. Простые радиосхемы начинающим
Рассмотрим схемы четырех электронных приборов построенных на микросхеме К561ЛА7 (К176ЛА7). Принципиальная схема первого прибора показана на рисунке 1. Это мигающий фонарь. Микросхема вырабатывает импульсы, которые поступают на базу транзистора VT1 и в те моменты, когда на его базу поступает напряжение единичного логического уровня (через резистор R2) он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равно нулевому уровню лампа гаснет.
График, иллюстрирующий напряжение на выводе 11 микросхемы показан на рисунке 1А.
Рис.1А
Микросхема содержит четыре логических элемента «2И-НЕ», входы которые соединены вместе. В результате получается четыре инвертора («НЕ». На первых двух D1.1 и D1.2 собран мультивибратор, вырабатывающий импульсы (на выводе 4), форма которых показана на рисунке 1А. Частота этих импульсов зависит от параметров цепи, состоящей из конденсатора С1 и резистора R1. Приблизительно (без учета параметров микросхемы) эту частоту можно рассчитать по формуле F = 1/(CxR).
Работу такого мультивибратора можно пояснить так: когда на выходе D1.1 единица, на выходе D1.2 — нуль, это приводит к тому, что конденсатор С1 начинает заряжаться через R1, а вход элемента D1.1 следит за напряжением на С1. И как только это напряжение достигнет уровня логической единицы, схема как-бы переворачивается, теперь на выходе D1.1 будет ноль, а на выходе D1.
2 единица.
Теперь уже конденсатор станет разряжаться через резистор, а вход D1.1 будет следить за этим процессом, и как только напряжение на нем станет равно логическому нуля схема опять перевернется. В результате уровень на выходе D1.2 будут импульсы, а на выходе D1.1 тоже будут импульсы, но противофазные импульсам на выходе D1.2 (рисунок 1А).
На элементах D1.3 и D1.4 выполнен усилитель мощности, без которого, в принципе, можно обойтись.
В данной схеме можно использовать детали самых разных номиналов, пределы, в которые должны укладывать параметры деталей отмечены на схеме. Например, R1 может иметь сопротивление от 470 кОм до 910 кОм, конденсатор С1 иметь емкость от 0,22 мкФ до 1,5 мкФ, резистор R2 — от 2 кОм до 3 кОм, таким же образом подписаны номиналы деталей и на других схемах.
Рис.1Б
Лампа накаливания — от карманного фонаря, а батарея питания — либо плоская на 4,5В, либо «Крона» на 9В, но лучше если взять две «плоские», включенные последовательно. Цоколевка (расположение выводов) транзистора КТ815 показана на рисунке 1Б.
Второе устройство — реле времени, таймер со звуковой сигнализацией окончания установленного временного промежутка (рисунок 2). В основе лежит мультивибратор, частота которого сильно увеличена, по сравнению с пред-идущей конструкцией, за счет уменьшения емкости конденсатора. Мультивибратор выполнен на элементах D1.2 и D1.3. Резистор R2 взять такой же как R1 в схеме на рисунке 1, а конденсатор (в данном случае С2) имеет значительно меньшую емкость, в пределах 1500-3300 пФ.
В результате импульсы на выходе такого мультивибратора (вывод 4) имеют звуковую частоту. Эти импульсы поступают на усилитель, собранный на элементе D1.4 и на пьезокрамический звукоизлучатель, который при работе мультивибратора издает звук высокого или среднего тона. Звукоизлучатель — пьезокерамический зуммер, например от звонка телефона-трубки. Если он имеет три вывода нужно подпаять любые два из них, а потом опытным путем выбрать из трех два таких, при подключении которых громкость звука максимальная.
Рис.2
Мультивибратор работает только тогда, когда на выводе 2 D1.2 будет единица, если ноль — мультивибратор не генерирует. Происходит это потому, что элемент D1.2 это элемент «2И-НЕ», который, как известно, отличается тем, что если на его один вход подать нуль, то на его выходе будет единица независимо от того, что происходит на его втором входе.
На прошлом занятии мы познакомились с простыми логическими элементами НЕ, И, ИЛИ, И-НЕ, ИЛИ-НЕ. Теперь начнем знакомство непосредственно с микросхемами серий К561 или К176, на примере микросхемы К561ЛА7 (или К176ЛА7, в принципе они одинаковые, различаются только некоторые электрические параметры).
Микросхема содержит четыре элемента И- НЕ, это одна из наиболее часто используемых микросхем в радиолюбительской практике. Микросхема К561ЛА7 (или К176ЛА7) имеет прямоугольный пластмассовый черный, коричневый или серый корпус с 14-ю выводами, расположенными по его длинным краям. Эти выводы изогнуты в одну сторону. На рисунках 1А, 1Б и 1В показано как производится нумерация выводов. Вы берете микросхему маркировкой к себе, при этом выводы оказываются повернуты в противоположную от вас строну. Первый вывод определяется по «ключу». «Ключ» — это выштампованная углубленная метка на корпусе микросхемы, она может быть в форме паза (рисунок 1А), в форме маленькой точки-углубления, поставленной возле первого вывода (рисунок 1Б), или в форме большой углубленной окружности (рисунок 1 В). В любом случае отсчет выводов ведется от помеченного «ключом» торца корпуса микросхемы. Как отсчитываются выводы показано на этих рисунках. Если микросхему перевернуть «на спину», то есть маркировкой от себя, а «ногами» (выводами) к себе, то положение выводов 1-7 и 8-14, естественно поменяются местами. Это понятно, но многие начинающие радиолюбители эту мелочь забывают и это приводит к неправильной распайке микросхемы, в результате чего конструкция не работает, да и микросхема может выйти из строя.
На рисунке 2 показано содержимое микросхемы (при этом микросхема изображена «ногами к вам», в перевернутом виде). В микросхеме есть четыре элемента 2И-НЕ и показано как их входы и выходы подключены на выводы микросхемы. Питание подключается так: плюс — на вывод 14, а минус — на вывод 7. При этом общим проводом считается минус. Паять выводы микросхемы нужно очень осторожно и использовать мощностью не более 25 Вт. Жало этого а нужно заточить так, чтобы ширина его рабочей части была 2-3 мм. Время пайки каждого вывода не должно быть более 4 секунд. Лучше всего микросхемы для опытов разместить на специальных макетных платах, вроде той, что предложил наш постоянный автор Сергей Павлов в журнале иРК-12-99″ (страница 46).
Напомним, что цифровые микросхемы понимают только два уровня входного напряжения «О» — когда напряжение на входе около нуля питания, и «1» — когда напряжение близко к напряжению питания. Проведём эксперимент (рисунок 3) превратим элемент 2И-НЕ в элемент НЕ (для этого его входы нужно соединить вместе) и будем подавать на эти входы напряжение с переменного резистора R1 (подойдет любой на любое сопротивление от 10 кОм до 100 кОм), а на выходе подключим светодиод VD1 через резистор R2 (Светодиод может быть любой излучающий видимый свет, например АЛ307). Затем подключим питание (не перепутайте полюса) — две последовательно соединенные «плоские» батареи по 4,5 В каждая (или одна «Крона» на 9В). Теперь поворачивая движок резистора R1 следите за светодиодом, в какой то момент сретодиод будет гаснуть, а в какой то зажигаться (если светодиод не горит вообще, это значит, что вы его неправильно подпаяли, поменяйте его выводы местами и все будет нормально).
Теперь подключите вольтметр (РА1) так как показано на рисунке 3 (в качестве вольтметра можно использовать любой тестер или мультиметр, включенный на изменение постоянного напряжения). Поворачивая движок R1 заметьте при каком напряжении на входах элемента микросхемы светодиод горит, а при каком гаснет.
На рисунке 4 показана схема простого реле времени. Рассмотрим как она работает. В тот момент, когда контакты выключателя S1 замкнуты конденсатор С1 разряжен через них, и напряжение на входах элемента равно логической единице (близко к напряжению питания). Поскольку этот элемент у нас работает как НЕ (оба входа И замкнуты вместе) на его выходе при этом будет логический нуль, и светодиод гореть не будет. Теперь размыкаем контакты S1. Конденсатор С1 начинает медленно заряжаться через резистор R1. И напряжение на этом конденсаторе будет расти, а напряжение на R1 падать. В какой то момент это напряжение достигнет уровня логического нуля и микросхема Переключится», на выходе элемента будет логическая единица — светодиод загорится. Вы можете поэкспериментировать устанавливая на место R1 резисторы разного сопротивления, а на место С1 конденсаторы разных емкостей, и обнаружить интересную зависимость — чем больше емкость и сопротивление тем больше времени будет проходить с момента размыкания S1 до зажигания светодиода. И наоборот чем меньше емкость и сопротивление тем меньше времени проходит от размыкания S1 до зажигания светодиода. Если резистор R1 заменить переменным можно поворачивая его движок каждый раз изменять время, которое будет отрабатывать это реле времени. Запуск этого реле времени производится кратковременным замыканием контактов S1 (можно вместо S1 просто пинцетом или проволочкой замыкать выводы С1 между собой разряжая таким образом С1.
Если места подключения резистора и конденсатора поменять (рисунок 5) схема будет работать наоборот, — при замыкании контактов S1 светодиод зажигается сразу, а гаснет через некоторое время после их размыкания.
Собрав схему, показанную на рисунке 6 — мультивибратор из двух логических элементов, можно сделать простую «мигалку» — светодиод будет мигать, а частота этого мигания будет зависить от сопротивления резистора R1 и емкости конденсатора С1. Чем меньше будут эти величины тем быстрее будет мигать светодиод, и наоборот, чем больше — тем медленнее (если светодиод не мигает вообще — это значит, что он неправильно подключен, нужно поменять местами его выводы).
Теперь внесем изменения в схему» мультивибратора (рисунок 7) — отключим вывод 2 от вывода 1 первого элемента (D1.1) и подключим вывод 2 к такой же цепи из конденсатора и резистора, как в опытах с реле. времени. Теперь смотрите что будет: пока S1 замкнут напряжение на одном из входов элемента D1.1 равно нулю. Но это элемент И-НЕ, а значит, что если на его один вход подан нуль, то независимо от того что происходит на его втором входе, на его выходе все равно будет 1 единица. Эта единица поступает на оба входа элемента D 1.2, и на выходе D 1.2 будет ноль. А раз так, то светодиод загорится и будет гореть постоянным светом. После размыкания S1 конденсатор С2 будет медленно заряжаться через R3 и напряжение на С2 будет расти. В какой то момент оно станет равным логической единице. В этот момент выходной уровень L элемента D1.1 станет зависеть от уровня на его втором входе — выводе 1 и мультивибратор начнет работать, а светодиод станет мигать.
Если С2 и R3 поменять местами (рисунок 8) схема будет работать наоборот — вначале светодиод будет мигать, а поистечении некоторого времени после размыкания S1 он перестанет мигать и будет гореть постоянно.
Теперь перейдем в область звуковых частот — соберите схему, показанную на рисунке 9. Когда вы подключите питание в динамике будет слышен писк. Чем больше С1 и R1 тем ниже будет тон писка, а чем они меньше, тем выше тон звука. Соберите схему показанную на рисунке 10.
Это готовое реле времени. Если на ручку R3 нанести шкалу, то им можно пользоваться, например при фотопечати. ВЫ замыкаете S1, установите резистором R3 нужное время, и затем размыкаете S1, После того как это время истечет динамик станет пищать. Схема работает почти также как показанная на рисунке 7.
На следующем занятии попробуем собрать несколько полезных в быту приборов на микросхемах К561ЛА7 (или K176J1A7).
Для пуска таймера нажимают кнопку SB1, давая возможность разрядиться конденсатору С1 (и С2, если он подключен выключателем SA1). После отпускания кнопки конденсатор начинает заряжаться через резистор R2 или цепочку последовательно соединенных резисторов R2—R12 — это зависит от положения подвижного контакта переключателя SA2.только напряжение на входах элемента DD1.1 достигнет порога переключения, на выходе элемента появится уровень логической 1 и включится генератор. Его колебания частотой около 1000 Гц поступят через инвертор и усилитель на головной телефон, являющийся звуковым индикатором. Усилитель нужен для согласования нагрузки (телефона) с выходом инвертора. В отсутствие колебаний транзистор находится в закрытом состоянии. Этим обеспечивается высокая экономичность таймера — в режиме ожидания он потребляет ток не более 0,5 мА.
В таймере использованы резисторы МЛТ-0,125, конденсаторы О и С2—К53-14 (С2 составлен из шести параллельно соединенных конденсаторов), СЗ—КЛС. Под эти детали и рассчитана печатная (рис. Т-5), изготовленная из фольгированного стеклотекстолита толщиной 1,5 мм. На месте транзистора VT1 могут работать любые транзисторы серий МП39—МП42. Вместо указанных конденсаторов К53-14 подойдут другие конденсаторы с малым током утечки (например, ЭТО или К52-2), но, возможно, под них придется изменить размеры платы.
Звуковой индикатор BF1 — любой телефонный капсюль (головной телефон) с сопротивлением обмотки 40…120 Ом. Его можно заменить малогабаритной динамической головкой, например 0,1ГД-6, но включать ее в коллекторную цепь транзистора следует через выходной трансформатор от малогабаритного приемника типа «Селга», «Сокол». Громкость звука в обоих вариантах устанавливают подбором резисторов R16 и R15.
Кнопка SB1 и выключатель SA1 могут быть любого типа, а переключатель SA2 желательно применить галетный на 11 положений (например, 11П1Н) с керамической платой. На лепестках платы монтируют резисторы R2—R13.
Источник питания GB1 — «Крона» или аккумуляторная батарея 7Д-0,115. Таймер работает устойчиво при снижении напряжения питания до 4 В, но при этом длительность выдержек несколько возрастет, а громкость звукового сигнала упадет.
И остальные детали таймера размещены в корпусе (рис. Т-6), который может быть самодельный или готовый (скажем, корпус малогабаритного транзисторного приемника).
Налаживание таймера сводится к подбору конденсатора С2 и резисторов R2—R12. Емкость конденсатора должна быть такой, чтобы при подключении его выключателем SA1 выдержка, например на первом поддиапазоне, увеличивалась в 10 раз. Точнее выдержку, указанную для первого поддиапазона, устанавливают подбором резистора R2, для второго поддиапазона — подбором резистора R3, для третьего — подбором резистора R4 и т. д. Естественно, выдержки могут быть иные по сравнению с указанными на схеме — достаточно лишь установить резисторы R2—-R12 соответствующих сопротивлений.
Если таймер захотите использовать для отсчета непродолжительных выдержек (до 30 мин), его можно упростить, заменив переключатель SA2 и резисторы R3—R13 переменным резистором сопротивлением 3,3…4,7 МОм.
Б.С. Иванов. Энциклопедия начинающего радиолюбителя В микросхеме К561ЛА7 (или её аналогах К1561ЛА7, К176ЛА7, CD4011), содержится четыре логических элемента 2И-НЕ (рис 1). Логика работы элемента 2И-НЕ проста, — если на обоих его входах логические единицы, то на выходе будет ноль, а если это не так (то есть, на одном из входов или на обоих входах есть ноль), то на выходе будет единица. Микросхема К561ЛА7 логики КМОП, это значит, что ее элементы сделаны на полевых транзисторах, поэтому входное сопротивление К561ЛА7 очень высокое, а потребление энергии от источника питания очень малое (это касается и всех других микросхем серий К561, К176, К1561 или CD40).
На рисунке 2 показана схема простейшего реле времени с индикацией на светодиодах Отсчет времени начинается в момент включения питания выключателем S1. В самом начале конденсатор С1 разряжен и напряжение на нем мало (как логический ноль). По этому на выходе D1.1 будет единица, а на выходе D1.2 — ноль. Будет гореть светодиод HL2, а светодиод HL1 гореть не будет. Так будет продолжаться до тех пор, пока С1 не зарядится через резисторы R3 и R5 до напряжения, которое элемент D1.1 понимает как логическую единицу В этот момент, на выходе D1.1 возникает ноль, а на выходе D1.2 — единица.
Кнопка S2 служит для повторного запуска реле времени (когда вы ее нажимаете она замыкает С1 и разряжает его, а когда её отпускаете, — начинается зарядка С1 снова). Таким образом, отсчет времени начинается с момента включения питания или с момента нажатия и отпускания кнопки S2. Светодиод HL2 показывает, что идет отсчет времени, а светодиод HL1 — что отсчет времени завершен. А само время можно устанавливать переменным резистором R3.
На вал резистора R3 можно надеть ручку с указателем и шкалой, на которой подписать значения времени, измерив их при помощи секундомера. При сопротивлениях резисторов R3 и R4 и емкости С1 как на схеме, можно устанавливать выдержки от нескольких секунд до минуты и немного больше.
В схеме на рисунке 2 используется только два элемента микросхемы, но в ней есть еще два. Используя их можно сделать так, что реле времени по окончании выдержки будет подавать звуковой сигнал.
На рисунке 3 схема реле времени со звуком. На элементах D1 3 и D1.4 сделан мультивибратор, который вырабатывает импульсы частотой около 1000 Гц. Частота эта зависит от сопротивления R5 и конденсатора С2. Между входом и выходом элемента D1.4 включена пьезоэлектрическая «пищалка», например, от электронных часов или телефона-трубки, мультиметра. Когда мультивибратор работает она пищит.
Управлять мультивибратором можно изменяя логический уровень на выводе 12 D1.4. Когда здесь нуль мультивибратор не работает, а «пищалка» В1 молчит. Когда единица. — В1 пищит. Этот вывод (12) подключен к выходу элемента D1.2. Поэтому, «пищалка» пищит тогда, когда гаснет HL2, то есть, звуковая сигнализация включается сразу после того, как реле времени отработает временной интервал.
Если у вас нет пьезоэлектрической «пищалки» вместо неё можно взять, например, микродинамик от старого приемника или наушников, телефонного аппарата. Но его нужно подключить через транзисторный усилитель (рис. 4), иначе можно испортить микросхему.
Впрочем, если нам светодиодная индикация не нужна, — можно опять обойтись только двумя элементами. На рисунке 5 схема реле времени, в котором есть только звуковая сигнализация. Пока конденсатор С1 разряжен мультивибратор заблокирован логическим нулем и «пищалка» молчит. А как только С1 зарядится до напряжения логической единицы, — мультивибратор заработает, а В1 запищит На рисунке 6 схема звукового сигнализатора, подающего прерывистые звуковые сигналы. Причем тон звука и частоту прерывания можно регулировать Его можно использовать, например, как небольшую сирену или квартирный звонок
На элементах D1 3 и D1.4 сделан мультивибратор. вырабатывающий импульсы звуковой частоты, которые через усилитель на транзисторе VT5 поступают на динамик В1. Тон звука зависит от частоты этих импульсов, а их частоту можно регулировать переменным резистором R4.
Для прерывания звука служит второй мультивибратор на элементах D1.1 и D1.2. Он вырабатывает импульсы значительно более низкой частоты. Эти импульсы поступают на вывод 12 D1 3. Когда здесь логический ноль мультивибратор D1.3-D1.4 выключен, динамик молчит, а когда единица — раздается звук. Таким образом, получается прерывистый звук, тон которого можно регулировать резистором R4, а частоту прерывания — R2. Громкость звука во многом зависит от динамика. А динамик может быть практически любым (например, динамик от радиоприемника, телефонного аппарата, радиоточка, или даже акустическая система от музыкального центра).
На основе этой сирены можно сделать охранную сигнализацию, которая будет включаться каждый раз, когда кто-то открывает дверь в вашу комнату (рис. 7).
К561ла7 аналог зарубежный. Генератор прямоугольных импульсов на К561ЛА7. Простые радиосхемы начинающим
Простые радиосхемы начинающим
В этой статье мы рассмотрим несколько простых электронных устройств на основе логических микросхем К561ЛА7 и К176ЛА7. В принципе эти микросхемы практически одинаковые и имеют одинаковое предназначение. Несмотря на небольшую разницу в неокторых параметрах они практически взаимозаменяемы.
Коротко о микросхеме К561ЛА7
Микросхемы К561ЛА7 и К176ЛА7 представляют собою четыре элемента 2И-НЕ. Конструктивно выполнены они в пластмассовом корпусе черного цвета с 14-ю выводами. Первый вывод микросхемы обозначен в виде метки (так называемый ключ) на корпусе. Это может быть или точка или выемка. Внешний вид микросхем и цоколевка выводов показаны на рисунках.
Питание микросхем составляет 9 Вольт, питающее напряжение подается на выводы: 7 вывод- «общий», 14 вывод- «+».
При монтаже микросхем необходимо быть внимательным с цоколевкой- случайная установка микросхемы «наизнанку» выводит ее из строя. Пайку микросхем желательно производить паяльником мощностью не более 25 Ватт.
Напомним что эти микросхемы назвали «логическими» поэтому что они имеют всего лишь два состояния- или «логический ноль» или «логическая единица». Причем при уровне «единица» подразумевается напряжение близкое к напряжению питания. Следовательно- при уменьшении напряжения питания самой микросхемы и уровень «Логической единицы» будет меньше.
Давайте проведем небольшой эксперимент (рисунок 3)
Сначала превратим элемент микросхемы 2И-НЕ просто в НЕ, соединив для этого входы. На выход микросхемы подключим светодиод, а на вход будем подавать напряжение через переменный резистор, контролируя при этом напряжение. Для того чтобы светодиод загорелся необходимо на выходе микросхемы (это вывод 3) получить напряжение равное логической «1». Контролировать напряжение можно при помощи любого мультиметра включив его в режим измерений постоянного напряжения (на схеме это PA1).
А вот с питанием немного поиграем- сначала подключим одну батарейку 4,5 Вольта.Так как микросхема является инвертором, следовательно для того чтобы получить на выходе микросхемы «1» необходимо наоборот на вход микросхемы подать логический «0». Поэтому начнем наш эксперимент с логической «1»- то есть движок резистора должен быть в верхнем положении. Вращая движок переменного резистора дождемся момента когда загорится светодиод. Напряжение на движке переменного резистора, а следовательно и на входе микросхемы будет примерно около 2,5 Вольт.
Если подключить вторую батарейку, то мы получим уже 9 Вольт, и светодиод у нас в этом случае загорится при напряжении на входе примерно 4 Вольта.
Здесь, кстати, необходимо дать небольшое разъяснение
: вполне возможно что в Вашем эксперименте могут быть другие результаты отличные от вышеуказанных. Ничего удивительного в этом нет: во первых двух совершенно одинаковых микросхем не бывает и параметры у них в любом случае будут отличаться, во-вторых логическая микросхема может любое понижение входного сигнала распознать как логический «0», а в нашем случае мы понизили входное напряжение в два раза, ну и в-третьих в данном эксперименте мы пытается заставить работать цифровую микросхему в аналоговом режиме (то есть управляющий сигнал у нас проходит плавно) а микросхема, в свою очередь работает как ей положено- при достижении определенного порога перебрасывает логическое состояние мгновенно. Но ведь и этот самый порог у различных микросхем может отличаться.
Впрочем цель нашего эксперимента была простая- нам необходимо было доказать что логические уровни напрямую зависят от питающего напряжения.
Еще один нюанс
: такое возможно лишь с микросхемами серии КМОП которые не очень критичны к питающему напряжению. С микросхемами серии ТТЛ дела обстоят иначе- питание у них играет огромную роль и при эксплуатации допускается отклонение не более чем в 5%
Ну вот, краткое знакомство закончилось, переходим к практике…
Простое реле времени
Схема устройства показана на рисунке 4. Элемент микросхемы здесь включен так-же как и в эксперименте выше: входы замкнуты. Пока кнопка кнопка S1 разомкнута, конденсатор С1 находится в заряженном состоянии и ток через него не протекает. Однако вход микросхемы подключен и к «общему» проводу (через резистор R1) и поэтому на входе микросхемы будет присутствовать логический «0». Так как элемент микросхемы является инвертором то значит на выходе микросхемы получится логическая «1» и светодиод будет гореть.
Замыкаем кнопку. На входе микросхемы появится логическая «1» и, следовательно, на выходе будет «0», светодиод погаснет. Но при замыкании кнопки и конденсатор С1 мгновенно разрядится. А это значит что после того как мы отпустили кнопку в конденсаторе начнется процесс заряда и пока он будет продолжаться через него будет протекать электрический ток поддерживая уровень логической «1» на входе микросхемы. То есть получится что светодиод не загорится до тем пор пока конденсатор С1 не зарядится. Время заряда конденсатора можно изменять подбором емкости конденсатора или изменением сопротивления резистора R1.
Схема вторая
На первый взгляд практически то же самое что и предыдущая, но кнопка с времязадающим конденсатором включена немного по-другому. И работать она будет тоже немного иначе- в ждущем режиме светодиод не горит, при замыкании кнопки светодиод загорится сразу, а погаснет уже с задержкой.
Простая мигалка
Если включить микросхему как показано на рисунке то мы получим генератор световых импульсов. По сути это самый простой мультивибратор, принцип работы которого был подробно описан на этой странице.
Частота импульсов регулируется резистором R1 (можно даже установить переменный) и конденсатором С1.
Управляемая мигалка
Давайте немного изменим схему мигалки (которая была выше на рисунке 6) введя в нее цепь из уже знакомого нам реле времени- кнопку S1 и конденсатор С2.
Что у нас получится: при замкнутой кнопке S1, на входе элемента D1.1 будет логический «0». Это элемент 2И-НЕ и поэтому не важно что у него творится на втором входе- на выходе в любом случае будет «1».
Эта самая «1» поступит на вход второго элемента (который D1.2) и значит на выходе этого элемента будет прочно сидеть логический «0». А раз так то светодиод загорится и будет гореть постоянно.
Как только мы отпустили кнопку S1, начинает заряд конденсатора С2. В течение времени заряда через него будет протекать ток удерживая уровень логического «0» на выводе 2 микросхемы. Как только конденсатор зарядится, ток через него прекратится, мультивибратор начнет работать в своем обычном режиме- светодиод будет мигать.
На следующей схеме также введена эта-же цепочка но включена она уже иначе: при нажатии на кнопку светодиод начнет мигать а по истечение некоторого времени станет гореть постоянно.
Простая пищалка
В этой схеме ничего особо необычного нет: все мы знаем что если к выходу мультивибратора подключить динамик или наушник то он начнет издавать прерывистые звуки. На малых частотах это будет просто «тикание» а на более высоких частотах это будет писк.
Для эксперимента больший интерес представляет схема показанные ниже:
Здесь опять же знакомое нам реле времени- замыкаем кнопку S1, размыкаем ее и через некоторое время устройство начинает пищать.
На базе микросхемы К561ЛА7 можно собрать генератор, который может быть применен на практике для генерации импульсов для каких либо систем или импульсы после усиления через транзисторы или тиристоры могут управлять световыми приборами (светодиодами, лампами). В итоге на данной микросхеме возможно собрать гирлянду или бегущие огни. Далее в статье вы найдете принципиальную схему подключения микросхемы К561ЛА7, печатную плату с расположением радиоэлементов на ней и описание работы сборки.
Принцип работы гирлянды на микросхеме КА561 ЛА7
Микросхема начинает генерировать импульсы в первом из 4 элементов 2И-НЕ. Длительность импульса свечения светодиода зависит от номинала конденсатора С1 для первого элемента и соответственно С2 и С3 для второго и третьего. Транзисторы фактически являются управляемыми «ключами», при подаче управляющего напряжения от элементов микросхемы на базу, открываясь они пропускают электрический ток от источника питания и питают цепочки светодиодов.
Питание осуществляется от источника питания 9 В, с номинальным током не менее 100 мА. При правильном монтаже электросхема не нуждается в настройке и сразу работоспособна.
Обозначение радиоэлементов в гирлянде и их номиналы согласно выше приведенной схемы
R1, R2, R3 3 мОм — 3 шт.;
R4, R5, R6 75-82 Ом — 3 шт.;
С1,С2,С3 0,1 мкф — 3 шт.;
НL1-HL9 светодиод АЛ307 — 9 шт.;
D1 микросхема К561ЛА7 — 1 шт.;
На плате показаны дорожки для травления, габариты текстолита и расположение радиоэлементов при пайке. Для травления платы возможно применение платы с односторонним покрытием медью. В данной случае на плате устанавливается все 9 светодиодов, если светодиоды будут собраны в цепочку — гирлянду, а не смонтированы на плате, то ее габариты возможно сократить.
Технические характеристики микросхемы К561ЛА7:
Напряжение питания 3-15 В;
— 4 логических элемента 2И-НЕ.
На рисунке 2 показана схема простейшего реле времени с индикацией на светодиодах Отсчет времени начинается в момент включения питания выключателем S1. В самом начале конденсатор С1 разряжен и напряжение на нем мало (как логический ноль). По этому на выходе D1.1 будет единица, а на выходе D1.2 — ноль. Будет гореть светодиод HL2, а светодиод HL1 гореть не будет. Так будет продолжаться до тех пор, пока С1 не зарядится через резисторы R3 и R5 до напряжения, которое элемент D1.1 понимает как логическую единицу В этот момент, на выходе D1.1 возникает ноль, а на выходе D1.2 — единица.
Кнопка S2 служит для повторного запуска реле времени (когда вы ее нажимаете она замыкает С1 и разряжает его, а когда её отпускаете, — начинается зарядка С1 снова). Таким образом, отсчет времени начинается с момента включения питания или с момента нажатия и отпускания кнопки S2. Светодиод HL2 показывает, что идет отсчет времени, а светодиод HL1 — что отсчет времени завершен. А само время можно устанавливать переменным резистором R3.
На вал резистора R3 можно надеть ручку с указателем и шкалой, на которой подписать значения времени, измерив их при помощи секундомера. При сопротивлениях резисторов R3 и R4 и емкости С1 как на схеме, можно устанавливать выдержки от нескольких секунд до минуты и немного больше.
В схеме на рисунке 2 используется только два элемента микросхемы, но в ней есть еще два. Используя их можно сделать так, что реле времени по окончании выдержки будет подавать звуковой сигнал.
На рисунке 3 схема реле времени со звуком. На элементах D1 3 и D1.4 сделан мультивибратор, который вырабатывает импульсы частотой около 1000 Гц. Частота эта зависит от сопротивления R5 и конденсатора С2. Между входом и выходом элемента D1.4 включена пьезоэлектрическая «пищалка», например, от электронных часов или телефона-трубки, мультиметра. Когда мультивибратор работает она пищит.
Управлять мультивибратором можно изменяя логический уровень на выводе 12 D1.4. Когда здесь нуль мультивибратор не работает, а «пищалка» В1 молчит. Когда единица. — В1 пищит. Этот вывод (12) подключен к выходу элемента D1.2. Поэтому, «пищалка» пищит тогда, когда гаснет HL2, то есть, звуковая сигнализация включается сразу после того, как реле времени отработает временной интервал.
Если у вас нет пьезоэлектрической «пищалки» вместо неё можно взять, например, микродинамик от старого приемника или наушников, телефонного аппарата. Но его нужно подключить через транзисторный усилитель (рис. 4), иначе можно испортить микросхему.
Впрочем, если нам светодиодная индикация не нужна, — можно опять обойтись только двумя элементами. На рисунке 5 схема реле времени, в котором есть только звуковая сигнализация. Пока конденсатор С1 разряжен мультивибратор заблокирован логическим нулем и «пищалка» молчит. А как только С1 зарядится до напряжения логической единицы, — мультивибратор заработает, а В1 запищит На рисунке 6 схема звукового сигнализатора, подающего прерывистые звуковые сигналы. Причем тон звука и частоту прерывания можно регулировать Его можно использовать, например, как небольшую сирену или квартирный звонок
На элементах D1 3 и D1.4 сделан мультивибратор. вырабатывающий импульсы звуковой частоты, которые через усилитель на транзисторе VT5 поступают на динамик В1. Тон звука зависит от частоты этих импульсов, а их частоту можно регулировать переменным резистором R4.
Для прерывания звука служит второй мультивибратор на элементах D1.1 и D1.2. Он вырабатывает импульсы значительно более низкой частоты. Эти импульсы поступают на вывод 12 D1 3. Когда здесь логический ноль мультивибратор D1.3-D1.4 выключен, динамик молчит, а когда единица — раздается звук. Таким образом, получается прерывистый звук, тон которого можно регулировать резистором R4, а частоту прерывания — R2. Громкость звука во многом зависит от динамика. А динамик может быть практически любым (например, динамик от радиоприемника, телефонного аппарата, радиоточка, или даже акустическая система от музыкального центра).
На основе этой сирены можно сделать охранную сигнализацию, которая будет включаться каждый раз, когда кто-то открывает дверь в вашу комнату (рис. 7).
Устройство для создания эффекта огней бегущих из центра к краям солнышка. Кол-во светодиодов — 18 шт. Uпит.= 3…12В.
Для подстройки частоты мерцания изменить номиналы резисторов R1, R2, R3 или конденсаторов C1, C2, C3. К примеру, увеличение R1, R2, R3 вдвое (20к) частота уменьшится вдвое. При замене конденсаторов C1, C2, C3 увеличить емкость (22мкФ). Возможна замена К561ЛА7 на К561ЛЕ5 либо на полный зарубежный аналог CD4011. Номиналы резисторов R7, R8, R9 зависят от напряжения питания и от применяемых светодиодов. При сопротивлении 51 Ом и напряжении питания 9В ток через светодиоды будеть чуть меньше 20мА. Если вам нужна экономичность устройства и вы используете светодиоды яркого свечения при малом токе, то сопротивление резисторов можно сушественно увеличить (до 200 Ом и даже больше).
Еще лучше, при питании 9В использовать последовательное соединение светодиодов:
Ниже приведены рисунки печатных плат двух вариантов: солнышко и мельница:
| C этой схемой также часто просматривают: |
Рассмотрим схемы четырех электронных приборов построенных на микросхеме К561ЛА7 (К176ЛА7). Принципиальная схема первого прибора показана на рисунке 1. Это мигающий фонарь. Микросхема вырабатывает импульсы, которые поступают на базу транзистора VT1 и в те моменты, когда на его базу поступает напряжение единичного логического уровня (через резистор R2) он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равно нулевому уровню лампа гаснет.
График, иллюстрирующий напряжение на выводе 11 микросхемы показан на рисунке 1А.
Рис.1А
Микросхема содержит четыре логических элемента «2И-НЕ», входы которые соединены вместе. В результате получается четыре инвертора («НЕ». На первых двух D1.1 и D1.2 собран мультивибратор, вырабатывающий импульсы (на выводе 4), форма которых показана на рисунке 1А. Частота этих импульсов зависит от параметров цепи, состоящей из конденсатора С1 и резистора R1. Приблизительно (без учета параметров микросхемы) эту частоту можно рассчитать по формуле F = 1/(CxR).
Работу такого мультивибратора можно пояснить так: когда на выходе D1.1 единица, на выходе D1.2 — нуль, это приводит к тому, что конденсатор С1 начинает заряжаться через R1, а вход элемента D1.1 следит за напряжением на С1. И как только это напряжение достигнет уровня логической единицы, схема как-бы переворачивается, теперь на выходе D1.1 будет ноль, а на выходе D1.2 единица.
Теперь уже конденсатор станет разряжаться через резистор, а вход D1.1 будет следить за этим процессом, и как только напряжение на нем станет равно логическому нуля схема опять перевернется. В результате уровень на выходе D1.2 будут импульсы, а на выходе D1.1 тоже будут импульсы, но противофазные импульсам на выходе D1.2 (рисунок 1А).
На элементах D1.3 и D1.4 выполнен усилитель мощности, без которого, в принципе, можно обойтись.
В данной схеме можно использовать детали самых разных номиналов, пределы, в которые должны укладывать параметры деталей отмечены на схеме. Например, R1 может иметь сопротивление от 470 кОм до 910 кОм, конденсатор С1 иметь емкость от 0,22 мкФ до 1,5 мкФ, резистор R2 — от 2 кОм до 3 кОм, таким же образом подписаны номиналы деталей и на других схемах.
Рис.1Б
Лампа накаливания — от карманного фонаря, а батарея питания — либо плоская на 4,5В, либо «Крона» на 9В, но лучше если взять две «плоские», включенные последовательно. Цоколевка (расположение выводов) транзистора КТ815 показана на рисунке 1Б.
Второе устройство — реле времени, таймер со звуковой сигнализацией окончания установленного временного промежутка (рисунок 2). В основе лежит мультивибратор, частота которого сильно увеличена, по сравнению с пред-идущей конструкцией, за счет уменьшения емкости конденсатора. Мультивибратор выполнен на элементах D1.2 и D1.3. Резистор R2 взять такой же как R1 в схеме на рисунке 1, а конденсатор (в данном случае С2) имеет значительно меньшую емкость, в пределах 1500-3300 пФ.
В результате импульсы на выходе такого мультивибратора (вывод 4) имеют звуковую частоту. Эти импульсы поступают на усилитель, собранный на элементе D1.4 и на пьезокрамический звукоизлучатель, который при работе мультивибратора издает звук высокого или среднего тона. Звукоизлучатель — пьезокерамический зуммер, например от звонка телефона-трубки. Если он имеет три вывода нужно подпаять любые два из них, а потом опытным путем выбрать из трех два таких, при подключении которых громкость звука максимальная.
Рис.2
Мультивибратор работает только тогда, когда на выводе 2 D1.2 будет единица, если ноль — мультивибратор не генерирует. Происходит это потому, что элемент D1.2 это элемент «2И-НЕ», который, как известно, отличается тем, что если на его один вход подать нуль, то на его выходе будет единица независимо от того, что происходит на его втором входе.
радиосхем | Практические аналоговые полупроводниковые схемы
(а) Радиоприемник «Кристалл». (b) Модулированная радиочастота на антенне. (c) Выпрямленный РЧ на диодном катоде без конденсатора фильтра C2. (d) Демодулированный звук в наушниках.
Система заземления антенны, контур резервуара, пиковый детектор и наушники являются основными компонентами кристаллического радиоприемника, показанного на рисунке (а). Антенна поглощает передаваемые радиосигналы (b), которые проходят на землю через другие компоненты.Комбинация C1 и L1 составляет резонансный контур, называемый контуром резервуара. Его цель — выбрать один из множества доступных радиосигналов. Переменный конденсатор C1 позволяет настраиваться на различные сигналы. Диод проходит положительные полупериоды RF, удаляя отрицательные полупериоды (c). Размер C2 позволяет отфильтровывать радиочастоты из диапазона РЧ (c), передавая звуковые частоты (d) в гарнитуру. Обратите внимание, что для кристаллического радио не требуется источник питания. Германиевый диод, который имеет меньшее прямое падение напряжения, обеспечивает большую чувствительность, чем кремниевый диод.
В то время как магнитные наушники с сопротивлением 2000 Ом показаны выше, керамические наушники, иногда называемые кристаллическими наушниками, более чувствительны. Керамические наушники желательны для всех, кроме самых сильных радиосигналов.
Схема на рисунке ниже дает более сильный выходной сигнал, чем кварцевый детектор. Поскольку транзистор не смещен в линейной области (нет резистора смещения базы), он работает только в течение положительных полупериодов входного ВЧ сигнала, обнаруживая модуляцию звука. Преимуществом транзисторного детектора является не только обнаружение, но и усиление.Эта более мощная схема может легко управлять магнитными наушниками с сопротивлением 2000 Ом. Обратите внимание, что транзистор является германиевым PNP-устройством. Это, вероятно, более чувствительно из-за более низкого напряжения VBE 0,2 В по сравнению с кремнием. Однако кремниевое устройство все равно должно работать. Обратная полярность батареи для кремниевых устройств NPN.
т.р. Один, один транзисторный радиоприемник. Резистор без смещения вызывает работу как детектор
Наушники с сопротивлением 2000 Ом больше не являются широко доступным товаром.Однако наушники с низким сопротивлением, обычно используемые с портативным аудиооборудованием, могут быть заменены в паре с подходящим аудиопреобразователем.
Схема на рисунке ниже добавляет звуковой усилитель к детектору кристалла для большей громкости наушников. В оригинальной схеме использовались германиевый диод и транзистор. Германиевый диод может быть заменен диодом Шоттки. Кремниевый транзистор можно использовать, если резистор смещения базы заменить в соответствии с таблицей.
Радиоприемник на кристалле с одним транзисторным усилителем звука, базовое смещение
Для большего количества кристаллических радиосхем, простых однотранзисторных радиоприемников и более совершенных радиоприемников с малым числом транзисторов.
Regency TR1: Первое массовое производство транзисторного радиоприемника, 1954 год
Схема на рисунке ниже представляет собой радиомодуль AM с интегральной схемой, содержащий все активные радиочастотные схемы в одной ИС. Все конденсаторы и катушки индуктивности, а также несколько резисторов являются внешними по отношению к ИС. Переменный конденсатор 370 пФ настраивает нужный радиочастотный сигнал. Конденсатор переменной емкости 320 пФ настраивает гетеродин на 455 кГц выше входного РЧ-сигнала. Частоты радиочастотного сигнала и гетеродина смешиваются, образуя сумму и разность двух сигналов на выводе 15.Внешний керамический фильтр 455 кГц между контактами 15 и 12 выбирает разностную частоту 455 кГц. Большая часть усиления находится в усилителе промежуточной частоты (ПЧ) между выводами 12 и 7. Диод на выводе 7 восстанавливает звук от ПЧ. Некоторая автоматическая регулировка усиления (АРУ) восстанавливается и фильтруется до постоянного тока и возвращается на вывод 9.
IC радио
На рисунке ниже показана обычная механическая настройка (а) входного ВЧ-тюнера и гетеродина с настройкой варакторного диода (b).Сетчатые пластины сдвоенного переменного конденсатора составляют громоздкий компонент. Его экономически выгодно заменить на подстроечные диоды варикапа. Увеличение обратного смещения Vtune уменьшает емкость, что увеличивает частоту. Vtune может производиться потенциометром.
IC сравнение радио (а) механической настройки с (б) электронной настройкой варикапного диода.
На рисунке ниже показано AM-радио с еще меньшим количеством деталей. Инженеры Sony включили полосовой фильтр промежуточной частоты (ПЧ) в 8-контактную ИС.Это исключает использование внешних трансформаторов промежуточной частоты и керамического фильтра промежуточной частоты. Компоненты настройки L-C по-прежнему необходимы для радиочастотного (RF) входа и гетеродина. Впрочем, переменные конденсаторы можно было бы заменить на подстроечные диоды варикапа.
Компактный радиомодуль IC без внешних фильтров ПЧ
На рисунке ниже показано FM-радио с малым количеством деталей, основанное на интегральной схеме TDA7021T от NXP Wireless. Громоздкие трансформаторы с внешним фильтром ПЧ были заменены фильтрами R-C.Резисторы встроены, а конденсаторы внешние. Эта схема была упрощена из рисунка 5 в техническом описании NXP. См. Рис. 5 или 8 таблицы данных для пропущенной схемы уровня сигнала. Простая схема настройки взята из испытательной схемы на Рисунке 5. На рисунке 8 показан более сложный тюнер. На рис. 8 показан стереофонический FM-радиоприемник с аудиоусилителем для управления динамиком.
IC FM-радио, схема уровня сигнала не показана
Для строительного проекта рекомендуется упрощенное FM-радио, показанное на рисунке выше.Для индуктора 56 нГн намотайте 8 витков неизолированного или магнитного провода # 22 AWG на сверло 0,125 дюйма или другую оправку. Снимите оправку и растяните до длины 0,6 дюйма. Настроечный конденсатор может быть миниатюрным подстроечным конденсатором.
На рисунке ниже показан пример ВЧ-усилителя с общей базой (CB). Это хорошая иллюстрация, потому что это похоже на CB из-за отсутствия сети смещения. Поскольку смещения нет, это усилитель класса C. Транзистор проводит менее 180 ° входного сигнала, потому что не менее 0.Для класса B на 180 ° потребуется смещение 7 В. Конфигурация с общей базой имеет более высокий коэффициент усиления мощности на высоких частотах РЧ, чем с общим эмиттером. Это усилитель мощности (3/4 Вт) в отличие от усилителя небольшого сигнала. Входная и выходная π-схемы согласовывают эмиттер и коллектор с 50-омными входными и выходными коаксиальными окончаниями соответственно. Выходная π-сеть также помогает фильтровать гармоники, генерируемые усилителем класса C. Хотя по современным стандартам излучения, вероятно, потребуется больше секций.
ВЧ-усилитель мощности 750 мВт с общей базой класса C. L1 = медный провод # 10, 1/2 оборота, внутренний диаметр 5/8 дюйма, высота 3/4 дюйма. L2 = луженая медная проволока №14, 1 1/2 витка, внутренний диаметр 1/2 дюйма с шагом 1/3 дюйма.
Пример ВЧ-усилителя с общей базой и высоким коэффициентом усиления показан на рисунке ниже. Схема с общей базой может быть переведена на более высокую частоту, чем другие конфигурации. Это обычная базовая конфигурация, поскольку базы транзисторов заземлены для переменного тока конденсаторами емкостью 1000 пФ. Конденсаторы необходимы (в отличие от класса C, предыдущий рисунок), чтобы позволить делителю напряжения 1KΩ-4KΩ смещать базу транзистора для работы класса A.Резисторы 500 Ом представляют собой резисторы смещения эмиттера. Они стабилизируют ток коллектора. Резисторы на 850 Ом представляют собой коллекторные нагрузки постоянного тока. Трехкаскадный усилитель обеспечивает общее усиление 38 дБ на частоте 100 МГц с полосой пропускания 9 МГц.
Усилитель с малым сигналом и высоким коэффициентом усиления класса A с общей базой
Каскодный усилитель имеет широкую полосу пропускания, как усилитель с общей базой, и умеренно высокий входной импеданс, как схема с общим эмиттером. Смещение для этого каскодного усилителя (рисунок ниже) прорабатывается в примере задачи Ch 4.
Каскодный малосигнальный усилитель с высоким коэффициентом усиления класса A
Эта схема моделируется в разделе «Cascode» главы 4 BJT. Для получения наилучшего высокочастотного отклика используйте ВЧ- или СВЧ-транзисторы.
PIN-диод Переключатель T / R отключает приемник от антенны во время передачи
ПИН-диодный антенный переключатель для приемника пеленгатора
Аттенюатор с PIN-диодами: PIN-диоды работают как резисторы с переменным напряжением
PIN-диоды объединены в схему π-аттенюатора.Противопоследовательные диоды подавляют некоторые гармонические искажения по сравнению с одиночным последовательным диодом. Фиксированное напряжение 1,25 В смещает в прямом направлении параллельные диоды, которые не только проводят постоянный ток от земли через резисторы, но также проводят высокочастотный сигнал на землю через конденсаторы диодов. Управляющее напряжение Vcontrol увеличивает ток через параллельные диоды по мере его увеличения. Это уменьшает сопротивление и затухание, передавая больше ВЧ-сигнала от входа к выходу. Затухание составляет около 3 дБ при Vcontrol = 5 В.Затухание составляет 40 дБ при Vcontrol = 1 В с плоской частотной характеристикой до 2 ГГц. При Vcontrol = 0,5 В затухание составляет 80 дБ на частоте 10 МГц. Однако частотная характеристика слишком сильно различается, чтобы ее можно было использовать.
СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:
FM-приемник| Цепь электроники с полным объяснением
Радиоприемник или FM-приемник — это электронное устройство, которое принимает радиоволны и преобразует передаваемую ими информацию в пригодную для использования форму. Антенна используется для улавливания волн желаемой частоты.Приемник использует электронные фильтры для отделения желаемого радиочастотного сигнала от всех других сигналов, принимаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки и, наконец, восстанавливает желаемую информацию посредством демодуляции.
Из радиоволн наиболее популярным является FM. Частотная модуляция широко используется для FM-радиовещания. Он также используется в телеметрии, радаре, сейсморазведке и мониторинге новорожденных на предмет припадков с помощью ЭЭГ, систем двусторонней радиосвязи, синтеза музыки, систем магнитной записи и некоторых систем передачи видео.Преимущество частотной модуляции состоит в том, что она имеет большее отношение сигнал / шум и поэтому лучше подавляет радиочастотные помехи, чем сигнал с амплитудной модуляцией равной мощности (AM).
Частотные диапазоны FM
Частотная модуляция используется в радиовещании в диапазоне 88-108 МГц VHF. Этот диапазон полосы пропускания обозначается как FM на шкале диапазонов радиоприемников, а устройства, способные принимать такие сигналы, называются FM-приемниками.
FM-радиопередатчик имеет канал шириной 200 кГц.Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать гораздо больший диапазон частот в FM и, таким образом, качество передачи FM значительно выше, чем у передачи AM. Ниже представлена электронная схема FM-приемника с полным объяснением.
Список компонентов
- IC-LM386
- Т1 BF494
- Т2 BF495
- 4 витка 22SWG Воздушный стержень диаметром 4 мм
- C1 220 нФ
- С2 2.2нФ
- C 100 нФ * 2
- C4 10 мкФ
- C5 10 мкФ (25 В)
- C7 47нФ
- C8 220 мкФ (25 В)
- C9 100 мкФ (25 В) * 2
- R 10 кОм * 2
- R3 1 кОм
- R4 10 Ом
- Переменное сопротивление
- Переменная емкость
- Динамик
- Переключатель
- Антенна
- Аккумулятор
Описание цепей FM-приемника
Вот простой FM-приемник с минимумом компонентов для местного FM-приема.Транзистор BF495 (T2) вместе с резистором 10 кОм (R1), катушкой L, переменным конденсатором (VC) 22 пФ и внутренними емкостями транзистора BF494 (T1) составляет генератор Колпитца.
Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим слушать. То есть он должен быть настроен между 88 и 108 МГц. Информационный сигнал, используемый в передатчике для выполнения модуляции, извлекается на резисторе R1 и подается на усилитель звука через разделительный конденсатор 220 нФ (C1).
Рис.1: Принципиальная схема FM-приемникаВы должны иметь возможность изменять емкость переменного конденсатора с пары пикофарад до примерно 20 пФ. Таким образом, триммер 22 пФ — хороший выбор для использования в качестве ВК в схеме. Он легко доступен на рынке.
Если вы используете другой конденсатор с большей емкостью и не можете получить полную полосу частот FM (88–108 МГц), попробуйте изменить значение VC. Емкость должна быть определена экспериментально.
Самонесущая катушка L имеет четыре витка эмалированного медного провода 22 SWG с воздушным сердечником с внутренним диаметром 4 мм.Его можно сконструировать на любом цилиндрическом предмете, например, на карандаше или ручке, диаметром 4 мм. По достижении необходимого количества витков катушки катушку снимают с цилиндра и немного растягивают, чтобы витки не касались друг друга.
Конденсаторы C3 (100 нФ) и C10 (100 мкФ, 25 В) вместе с R3 (1 кОм) составляют полосовой фильтр для очень низких частот, который используется для отделения низкочастотного сигнала от высокочастотного сигнала в приемник.
Антенна немного хитрая
Вы можете использовать телескопическую антенну любого неиспользуемого устройства.Однако хороший прием также можно получить с помощью отрезка изолированного медного провода длиной около 60 см. Оптимальную длину медного провода можно найти экспериментально.
Характеристики этого крошечного приемника зависят от нескольких факторов, таких как качество и количество витков катушки L, тип антенны и расстояние от FM-передатчика.
IC LM386 — усилитель мощности звука, разработанный для использования в низковольтных бытовых устройствах. Он обеспечивает от 1 до 2 Вт, чего достаточно для работы с любой малогабаритной акустической системой.Регулятор громкости 22k (VR) представляет собой логарифмический потенциометр, который подключен к контакту 3, а усиленный выход получается на контакте 5 IC LM386. Приемник может работать от батареи 6–9 В.
Эта схема стоит около 120 фунтов стерлингов.
Подробнее о FM-приемниках смотрите в слайд-шоу ниже.
Глава 5 FM-приемники от мкзрэЧувствуете волнение? Проверьте FM-передатчик. Для более интересных схем: нажмите здесь
Эта статья была опубликована в июне 2003 г. и недавно была обновлена, 28 ноября 2018 г.
Схема радиоFM | Миниатюрное однокристальное FM-радио
FM-радио — это простая схема, которую можно настроить на нужную частоту локально. В этой статье описывается схема FM-радио. Это карманная радиосхема.
FM-радио Принцип работы:Радио — это прием электромагнитных волн через воздух. Основной принцип этой схемы — настроить схему на ближайшую частоту с помощью контура резервуара. Передаваемые данные модулируются по частоте при передаче и демодулируются на стороне приемника.Модуляция — это не что иное, как изменение свойства сигнала сообщения относительно несущей частоты. Частотный диапазон FM-сигнала составляет от 87,5 МГц до 108,0 МГц. Выход можно услышать через динамик.
Принципиальная схема FM-радио: Принципиальная схема FM-радиоприемникаЗнаете ли вы — как работает схема FM-передатчика?
Компоненты контура:
- LM 386 IC.
- BF 494 транзистор Т1, Т2.
- Переменный резистор.
- Конденсатор переменной емкости.
- Катушка индуктивности.
Цепь FM-радио в основном состоит из LM386 IC. Это низковольтный усилитель мощности звука. Имеет 8 контактов. Работает при напряжении питания 4-12 вольт. Внутри него есть операционный усилитель, который действует как усилитель. Неинвертирующий вывод подключен к переменному резистору 10 кОм. Инвертирующий вывод микросхемы LM386 подключен к земле.Шестой контакт подключен к VCC. Четвертый вывод подключен к земле. Пятый вывод является выходным и подключен к конденсатору, который подключен к динамику или микрофону. Другой конденсатор подключен к выводу заземления. Шестой вывод — это вывод питания, подключенный к напряжению питания. Это усиливает входящий частотно-модулированный сигнал.
Примечание. Также получите представление о том, как работает простая схема глушителя FM-радио?
BF494 — транзистор NPN RF. Первоначально он разомкнут.Он начинает проводить только тогда, когда база получает необходимое напряжение отключения. База транзистора подключена к базе переменного резистора через конденсатор емкостью 0,22 мкФ. Вывод эмиттера подключен к земле. Коллектор подключается к контуру бака. База транзистора Q2 подключена к баковой цепи. Вывод эмиттера соединен с землей, а коллектор соединен с питанием через резистор 22 кОм. Переменный резистор регулирует громкость входного усилителя. Эти транзисторы используются для обнаружения сигналов с частотной модуляцией.
Выход микросхемы подключается к наушникам или майларовому динамику через конденсатор 220 мкФ 25 В. На головной телефон или динамик будет выведено два провода. Один подключен к выходу конденсатора, а другой контакт подключен к контакту заземления.
Контур резервуара состоит из катушки и переменного конденсатора. Он подключен к антенне. Это основная часть схемы, поскольку она настраивает радио на требуемую местную частоту. В этой цепи бака катушка играет главную роль.Катушка — это медный провод, намотанный на фиксированное количество витков.
Как управлять схемой FM-радио?Для работы со схемой FM-радио необходимо выполнить следующие шаги:
- Сначала подключите схему, как показано на рисунке.
- Подключите блок питания к цепи.
- Теперь нажмите переключатель.
- Теперь отрегулируйте частоту контура, изменяя потенциометр (переменный конденсатор) контура бака.
- Таким образом, схема начинает настраиваться на ближайшую частоту.
- Когда частота входящего сигнала совпадает, звук можно услышать через наушники или динамик.
- Теперь настройте схему на другую частоту, используя контур резервуара.
- Вы можете слушать другой звук, поступающий на этой частоте.
- Отрегулируйте переменный резистор для увеличения или уменьшения громкости.
Применение схемы FM-радио:Также прочтите соответствующий пост — Проектирование и работа схемы FM Bugger
- Схема действует как карманный радиоприемник, настраиваясь на определенную частоту.
- С небольшими изменениями его можно использовать в приложениях для передачи голоса.
- Это теоретическая схема, и для ее практической реализации требуются некоторые изменения.

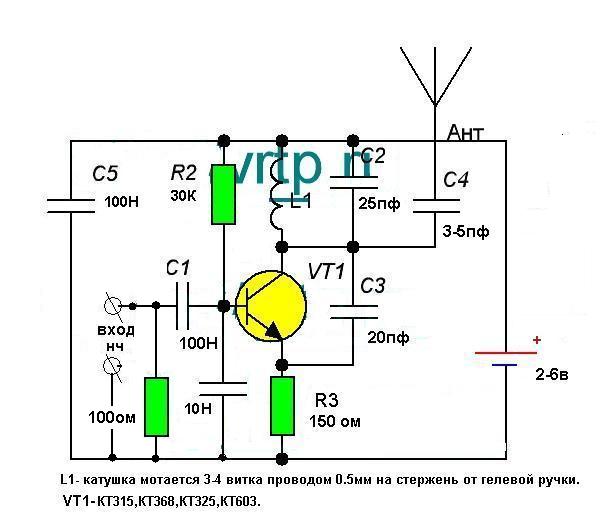

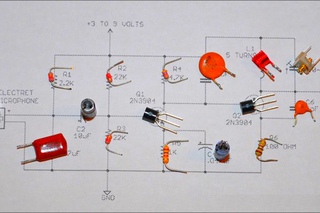

пульт дистанционного управления — Что мне нужно для базовой ВЧ схемы?
Я думаю, что опаздываю с ответом на этот вопрос. Я был точно в вашей ситуации года 2 назад. Я начал с RF, чтобы изучать электронику. И, боже мой, какое это было путешествие.Я также должен поддерживать дневную работу, чтобы накормить стол. Итак, позвольте мне кратко рассказать вам, что вам нужно. Я решил, что не буду использовать какие-либо готовые модули.
1) Какая частота передачи. Я планировал 200 МГц, но потом перешел на 60 МГц. Отметьте 2-й шаг.
2) Почему, потому что как только вы начнете собирать компоненты вместе, вы заметите, что конденсаторы и катушки индуктивности работают не так, как ожидалось. Кроме того, вы столкнетесь с большим количеством паразитных емкостей.Построить последовательный локальный L-C-генератор просто непросто. вы столкнетесь с большим количеством шума, я имею в виду много. Также у вас будут обертоны (гармоники) по частоте. Вам нужны твердые знания о преобразовании Фурье и полюсах-нулях. Как они вызывают резонанс. Также здесь вам нужно знать об обратной связи, особенно. положительный отзыв. Книги обычно учат вас отрицательной обратной связи, но вряд ли положительной обратной связи (даже если это так, они, как правило, краткие). Создание стабильного генератора потребует ваших глубоких знаний практически обо всей аналоговой электронике.
3) ОК. Итак, у вас есть стабильный генератор, теперь вам нужно сконструировать антенну. Как я уже сказал, более низкая частота подразумевает больший размер антенны, и наоборот. При самостоятельном проектировании антенны вам необходимо хорошо разбираться в теории линий передачи и электромагнетизме. Предполагая, что вы находитесь в HF / VHF. Если вы хотите перейти в микроволновую область (> 1 ГГц), вам нужно знать о волноводах. При проектировании антенны вы должны очень внимательно относиться к конструкции точки питания, чтобы обеспечить сбалансированное излучение (например,грамм. Дипольная антенна). Возможно, вам потребуется изучить такое программное обеспечение, как 4NEC2, оно бесплатное и очень хорошее.
4) Итак, у вас есть антенна и генератор. Теперь вам нужно создать свой сигнал и отправить его. Предполагая, что вам нужна цифровая связь. В этом случае давайте сначала поговорим о создании сигнала основной полосы частот и модуляции.
4-a) Допустим, вы хотите отправить байт данных. Первое, что вам нужно решить, — хотите ли вы синхронный / асинхронный. Под этим я подразумеваю, что локальный генератор синусоидальной волны (ступень 2 выше) находится в фазе или нет.Скажем, нам нужен асинхронный, скажем, винтовая фаза (не воспринимайте это буквально, фаза — чрезвычайно важное понятие). Теперь необходимо модулировать данные. Вы можете использовать множество методов модуляции (попробуйте Digital Communication by Haykin, посмотрите главу о передаче в полосе пропускания). Это сложная тема. Вам также необходимо разработать метод синхронизации часов как в передатчиках, так и в приемниках, независимо от того, хотите ли вы синхронизировать / асинхронную связь. Вы можете проявить смекалку и попробовать здесь современные микроконтроллеры dsPIC.
4-b) Теперь поговорим об отправке. Как вы знаете, вы не можете посылать сигналы на очень низкой частоте (скажем, 20 кГц). Вы должны сдвинуть сигнал на гораздо более высокую частоту. и вам нужно знать что-то, что называется Mixer. Здесь вам нужно будет сместить частоту вверх (вниз).
5) Я про фильтрацию говорил. Вы должны удалить шум из сигналов через DSP. Здесь вам нужно знать о теории фильтрации. Вы можете реализовать фильтры FIR / IIR. На этом этапе вам нужно хорошо разбираться в математике, сигналах и системах.
6) Вам также необходимо хорошо разбираться в аппаратном программировании, так как вы будете программировать процессоры DSP (например, dsPIC).
Пожалуйста, помните, что я даю очень широкую идею. Вы должны хорошо разбираться в пайке цепей на печатной плате общего назначения. Здесь вы столкнетесь с такими понятиями, как паразитная емкость, заземление, все это может разрушить вашу систему.
Удачи. Вы выбрали правильную область для начала, вам будут чертовски тяжелые времена, но, черт возьми, если вы все сделаете правильно, вы будете чертовски крутым человеком.
Мой проект еще не завершен, он продолжается.

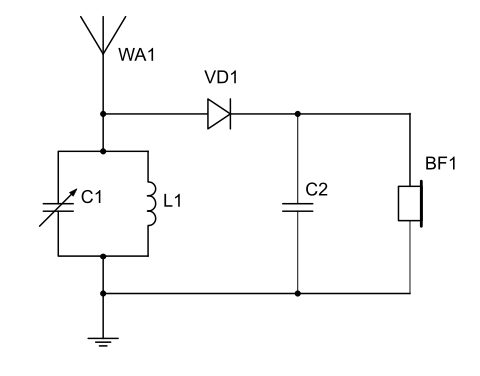

Crystal Radio Circuits
Crystal Radio Circuits +Простое кристаллическое радио
Кристаллический радиоприемник получает свое название от кристалла галенита (сульфида свинца), используемого для исправления сигналов. «Кошачий» «усы» проводной контакт перемещался по поверхности кристалла до тех пор, пока диод стык образовался. Германиевый диод 1N34A является современной заменой галенита и большинство других германиевых малосигнальных диодов также подойдут.Кремниевые диоды не являются хороший выбор, потому что их гораздо более высокий барьерный потенциал требует больших сигналов для эффективное исправление. Некоторые кремниевые диоды Шоттки с низким барьерным потенциалом будут работают хорошо, но большинство малосигнальных диодов Шоттки не будут работать так же хорошо, как садовый германиевый диод.
Схема довольно простая, но многие подводные камни ждут новичок.Первая предосторожность самая важная! Кристаллическое радио лучше всего работает с длинным, высокая наружная антенна, но новичок может не до конца осознавать опасность приносить такую провод в дом. Удары молнии в антенну, вероятно, разрушат кристалл. радио, но если не принять меры предосторожности, это может привести к гораздо большему ущербу. Лучшая стратегия — это для включения коммерческого грозового разрядника с прямым заземляющим проводом большого сечения ведущий к подземной водопроводной трубе.Недостаточно отключить антенну от приемник во время грозы.
Другие ловушки менее опасны и относятся к производительность приемника. Распространенная ошибка при сборке кристаллического радио — загрузка настроенная схема чрезмерно. Для обеспечения селективности добротность настроенной схемы должна оставаться высокой. или сильные радиостанции все смешаются. В хорошем дизайне обычно низкоомные отводы на катушке индуктивности для подключения к антенне и диоду, как показано на схема.Длиннопроволочная антенна с надежным заземлением подключается к ответвитель с наименьшим импедансом, тогда как более короткая антенна без заземления может подключаться к выше кран. Экспериментально диод можно переставлять на разные отводы и даже через вся катушка для максимальной чувствительности. Подключение антенны и диода может производиться с помощью зажимы из кожи аллигатора для удобного экспериментирования.
Еще одна потенциальная проблема — наушники.Не все хрустальные наушники чувствительны, и экспериментатор должен протестировать несколько, чтобы получить «хороший. Динамические наушники с высоким сопротивлением немного более надежны и могут дают отличные результаты. Попробуйте старую телефонную трубку или современный портативный магнитофон гарнитура (некоторые имеют высокую Z и довольно чувствительны). Наушники с низким сопротивлением, подобные использованным со многими портативными радиоприемниками вообще не будет работать. Простой тест — удерживать один провод наушника. между пальцами, царапая другой провод по большому металлическому объекту, например, напильнику. кабинет.Если в наушниках слышен статический заряд, вероятно, с кристаллом все будет хорошо. радио.
Переменный конденсатор часто подключается неправильно. Убедитесь, что ротор подключен к земле, а статор — к «горячей» стороне катушка. В противном случае радио будет расстраиваться при прикосновении к ручке конденсатора. Если отстройка заметил, то попробуйте поменять местами соединения.
Некоторые экспериментаторы искушают отказаться от резистора 82 кОм. который разряжает конденсатор, полагая, что он тратит драгоценную мощность сигнала.С типичный германиевый диод, это небольшое «улучшение» может работать несколько, но только потому что диод имеет значительную утечку, и его характеристики нельзя будет предсказать. А динамический наушник может иметь связь по постоянному току, что устраняет необходимость в резисторе.
Змеевик может быть намотан на муфту из ПВХ 1,5 дюйма, как показано на чертеже. Обычно они имеют внешний диаметр около 2,2 дюйма. Просверлите два небольших отверстия на каждом конце, чтобы закрепить концы катушки. Тип провода не имеет особого значения, но выберите калибр и изоляцию так, чтобы 65 оборотов покрывают примерно 2/3 муфты.Отличный выбор — 30 AWG «обертка». провод от Radio Shack. В прототипе используется этот одножильный провод с синим изоляция. Эта проволока для обертки доступна длиной 50 футов на маленьких катушках и потребуется около 37 футов. Катушка «петля» может быть использована вместо показанной катушки. Эти катушки имеют регулируемый ферритовый сердечник для настройки, поэтому фиксированное значение конденсатор можно использовать вместо показанного переменного конденсатора. Катушка, конденсатор и Клеммная колодка для других частей может быть установлена на небольшой деревянной доске.(См. Фото приемник с транзисторным усилителем внизу.)
Если используется металлическое шасси, необходимо установить катушку. горизонтально и над металлом, чтобы предотвратить недопустимую нагрузку.
Вот несколько альтернативных идей строительства:
Зажимы Fahnestock— отличные соединители для антенна и заземляющие провода. Катушка может быть установлена над платой или шасси. с угловыми скобками, добавив еще один изгиб, как показано ниже.Обмотки могут быть быстро закрепляется одним слоем цветной ленты «Утиная», которая теперь доступна в более привлекательных цветах, чем серый или черный. Отводы к катушке могут быть расположен сзади, ближе к низу, так что неизбежные выпуклости ленты не показывать. Обычный кусок дерева можно быстро отделать, применив пленка ПВХ на клеевой основе, предназначенная для кухонных шкафов. Просто приклейте его и обрезать заподлицо ножницами.
Один транзисторный усилитель / детектор
Усилитель может быть добавлен к увеличьте уровень звука, как показано ниже.Потребление тока у этого усилителя вполне низкий и выключатель питания в комплект не входит. Отключите аккумулятор при хранении приемника. на длительные периоды.
— 1995, Чарльз Венцель
Примечание. Вы можете использовать транзистор, указанный выше. как чувствительный детектор, исключающий необходимость в диоде 1N34A. Просто оставьте диод, 0.001 мкФ и резистор 82 кОм. Подключите отрицательную сторону 1 мкФ напрямую к катушке. Поменять базовый резистор с 10 мп. до 1 мег. и поменять коллектор резистор от 100к до 10к. Теперь добавьте 0,01 мкФ от коллектора к эмиттеру и модификации завершены. Этот детектор довольно чувствителен и будет перегружен. очень длинные антенны! Используйте более короткую антенну или ответвитель катушки очень близко к земле, если это существенно. искажение замечено. Схема потребляет около 1/2 мА. |
Crystal Radio Audio Усилитель
Вот простой усилитель звука, использующий Шунтирующий регулятор TL431. Усилитель обеспечит объем, заполняющий комнату от обычного радиоприемник на кристалле с антенной на длинном проводе и хорошим заземлением. Схема аналогичная по сложности с простым однотранзисторным радиоприемником, но производительность намного выше. В TL431 доступен в корпусе TO-92 и выглядит как обычный транзистор, поэтому ваш Друзья-любители будут впечатлены объемом, который вы получаете с одним транзистором! Усилитель может быть использован и для других проектов.Наушники с более высоким сопротивлением и также могут быть использованы динамики. Наушник от старого телефона вызовет разрыв ушей громкость и отличная чувствительность! Резистор 68 Ом можно увеличить до нескольких сотен Ом. при использовании наушников с высоким сопротивлением для экономии заряда аккумулятора.
Для использования схемы в качестве универсального усилителя, подайте входной сигнал на верхнюю часть потенциометра.(Оставьте диод и конденсатор 0,002 мкФ.) Потенциометр более высокого значения может использоваться для более высокого входа сопротивление.
— 1995, Чарльз Венцель
Кристаллический радиочастотный усилитель
Для более опытных любителей …
Одно из лучших мест для добавления транзистора к простому радиоприемнику на кристалле находится передний конец в виде ВЧ усилителя. Схема ниже представлен простой, но эффективный усилитель, обеспечивающий удивительную производительность улучшение.Этот усилитель может показать отрицательное сопротивление при низких настройках 500 Ом, что приводит к дополнительному усилению или даже к колебаниям. Итак, схема действительно может быть считается регенеративным приемником с внешним детектором. Чувствительность такая высокий, что не требуется заземление трубы с холодной водой и антенна короткая.
Поведение усилителя зависит от того, как он подключен к настроенной цепи. При подключении к ответвителю с более низким сопротивлением, как показано на схематично, усиление будет ниже с меньшей склонностью к колебаниям.Более высокие удары или даже подключение непосредственно к антенне даст более высокий коэффициент усиления и равномерную генерацию. 500 Ом Pot отрегулирован для обеспечения адекватного усиления без визга во время настройки станций. Высокая настройки регенерации фактически сузят полосу пропускания резервуара настолько, чтобы дать звучат «мягко», что довольно хорошо звучит в «жестяном» кристалле наушник! Более низкие настройки лучше всего подходят при использовании аудиоусилителя, а точность воспроизведения достаточно высока. хорошо благодаря линейному детектору (типичные регенераторы используют изменения в рабочей точке транзистор для демодуляции RF).Как и в случае с любой регенерацией, прирост может быть увеличен после станция настроена, и цепь будет колебаться, привязанная к частоте станции.
- Потребление тока составляет около 1 мА, что может быть уменьшено на увеличивая 1,8 кОм, но огибающая RF начинает искажаться ниже примерно 500 мкА.
- Можно использовать батарею на 4,5 В, если резистор 220 кОм снижено до 68 тыс.
- Транзистор может быть практически любым NPN малосигнальным. транзистор.
- Заземление не показано, но производительность лучше при хорошем земля подключена к нижней части тюнера.
- Более длинные антенны следует подключать к ответвлениям вместо по всей катушке. Ферритовая петля подберет более сильные станции без антенны вообще, но используйте большее усиление звука после диодного детектора и уменьшите регенерацию, чтобы получить соответствующая пропускная способность, иначе звук будет приглушенным.
Кристаллический усилитель для наушников с очень высоким коэффициентом усиления
Этот простой однотранзисторный усилитель обеспечивает усиление по напряжению более 1000 (60 дБ) для управления наушником из керамики (кристалла) с высоким сопротивлением.Достигнут высокий прирост заменив традиционный коллекторный резистор на необычный диод постоянного тока который обеспечивает 1/2 мА, но демонстрирует очень высокое сопротивление аудио. Этот усилитель будет дают отличное время автономной работы, потребляя всего 500 мкА.
Ниже приведено типичное приложение, использующее его с первым кварцевым радиоприемником. схему на этой странице. Усилитель обеспечивает неплохую громкость при скромной антенне. Вы можете хочу регулятор громкости как в проекте TL431!
Или используйте усилитель Crystal Radio RF, расположенный непосредственно выше, чтобы получить еще больше чувствительность при потреблении тока менее 2 мА.

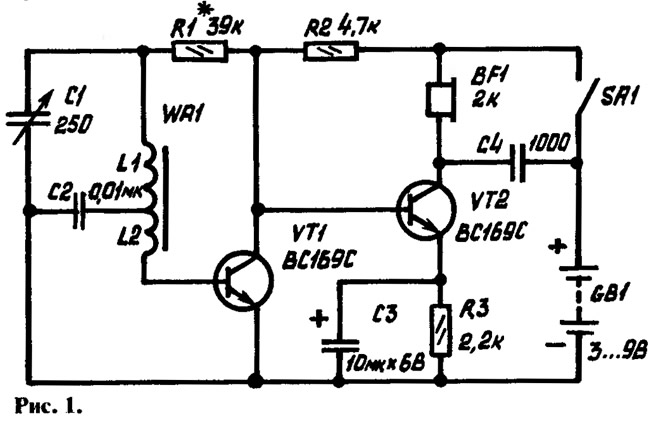

Простое двухтранзисторное радио
Вот простое радио, которое было разработано, чтобы свести к минимуму необычные детали; там это даже не детекторный диод! Чувствительность не такая высокая, как у однотранзисторного рефлекса. но простота привлекательна. Мощные станции обеспечат большой объем звука в кристаллический наушник или внешний усилитель. AM Loopstick был куплен на eBay но предприимчивый экспериментатор может вытащить его изнутри дешевого радиоприемника. Если петля имеет более одной обмотки, используйте ту, у которой больше всего витков. Ветер 3 или 4 витки около одного конца обмотки, как видно на фото. Настроечный конденсатор в прототип от старого радио, а маленький пластиковый циферблат был вырезан так, что он просто вставляется в заднюю часть черной ручки-указателя. Посадка была плотной, поэтому клей не требовался. Все секции конденсатора были подключены параллельно, чтобы получить максимальную емкость для эта петля.
Все остальные части общие.Транзисторы могут быть практически любыми слабосигнальный тип. В прототипе используется металлическая банка 2Н2222, в первую очередь, для внешнего вида. Некоторые транзисторы могут иметь слишком большое усиление на высоких частотах; если цепь визжит, попробуйте добавить небольшой резистор в эмиттере первого транзистора, может быть 47 Ом, тем меньше лучше, пока цепь стабильна. Большой 47 мкФ в большинстве случаев может быть меньше но цепь может издавать гул, если провода слишком длинные. Не упускайте из виду большой конденсатор на батарее, он обеспечивает необходимое низкое сопротивление источника питания.
Схема построена на участке размером 3,8 «x 2,7″ x 0,5 » мореный и лакированный дуб. Клеммы представляют собой гвозди с медным покрытием, используемые для уплотнитель. Эти гвозди обычно продаются в магазинах товаров для дома. также доступен из латуни, которая также поддается пайке. Предварительно просверлите отверстия, чтобы сделать гвоздь проще и используйте набор гвоздей или больший гвоздь, перевернутый вверх дном, чтобы легче было ударить желаемый ноготь. Петля удерживается на месте обычным нейлоновым кабельным зажимом и аккумулятор установлен в пружинном держателе.Передняя панель — алюминиевая. отполирован до красивого блеска. Сначала отшлифуйте все царапины мелкой наждачной бумагой. Затем удалите следы шлифования обычной кухонной металлической мочалкой. Теперь отполируйте поверхность тончайшим стальная вата в покрасочном цехе, обычно «000». Тогда для настоящего блеска, отполировать поверхность полировальной пастой типа румян. Кстати, эти завернутые в бумагу палочки полировальной пасты легко растворяются жидкостью для зажигалок (нафтой). Просто поставьте Нанесите несколько капель на ткань и потрите ею конец палочки, чтобы нанести на ткань состав.Эти этапы полировки выполняются быстро, и вы можете получить зеркальное покрытие за пару минут.
На передней панели нанесена пара шкал настройки и громкости. на глянцевой крышке для отчетов и опрыскан защитным прозрачным спреем. Ноги на дно утоплено в дуб с помощью фрезы. Уголки на алюминии и дуба были закруглены на ленточно-шлифовальной машине.
Эксперименты с детекторными диодами
При сборке кристаллических радиоприемников или других простых приемников, экспериментатор часто задается вопросом об относительной производительности различных диодов в ящик для мусора.Вот результаты нескольких экспериментов с использованием типичных типов доступны любителям. Источник имеет низкий импеданс, а нагрузка достаточно высокая. сопротивление. Конкретный диод будет вести себя по-разному с разными уровнями импеданса, но для низких уровней принимаемого сигнала эти измерения достаточно предсказывают относительную производительность в большинстве схем. Типы диодов включают германий, кремний, диоды Шоттки и даже светодиод! В тестовой установке используется точный радиочастотный синтезатор, самодельный AM. Пин-диодный модулятор, управляемый аудиогенератором, простое испытательное приспособление, источник питания постоянного тока для добавления тока смещения и чувствительный аудиовольтметр.Использовалась показанная ниже установка проверить диоды на нескольких частотах с низким индексом модуляции (около 20%) и близкий к оптимальному ток смещения определялся путем изменения источника постоянного тока.
Первоначально уровень RF около -15 дБм был использовался, но этот уровень был понижен до -25 дБм без существенного изменения относительных результатов. Лучшая производительность была обеспечена диодом H-P (Agilent), 5082-2835 с крошечным 10 uA смещения постоянного тока.Результаты -25 дБм (35 мВ размах) показаны ниже с использованием 5082-2835. Диод Шоттки на 20 МГц в качестве эталонной точки 0 дБ. Цифры в дБ — это уровень звука. на аудиометре для разных несущих радиочастот. Некоторая изменчивость связана с тестовая установка.
| Номер детали диода | Смещение постоянного тока | 20 МГц | 60 МГц | 903Банкноты | ||
| 5082-2835 Шоттки | 10 мкА | «0» дБ | 0 дБ | -2.5 дБ | -4,5 дБ | неплохо! |
| 1N5711 Шоттки | 10 мкА | -0,5 дБ | -0,5 дБ | -2,0 дБ | -3,5 дБ | лучше на высоких частотах. |
| 1N4454 кремний (аналог 1N914) | 20 мкА | -8,5 дБ | -9,5 дБ | -10.5 дБ | -11,5 дБ | очень плохо! |
| 1N277 (Ge.) | Нет | -3,0 дБ | -4,0 дБ | -6,5 дБ | -8,5 дБ | не очень хорош на высоких частотах. |
| 1N34A (Ge.) | Нет | -3,0 дБ | -4,0 дБ | -6,5 дБ | -8.5 дБ | . |
| 1N32 | 10 мкА | -1,0 дБ | -1,0 дБ | -3,5 дБ | -5,0 дБ | СВЧ диод |
| Красный светодиод | 10 мкА | -4,0 дБ | -4,5 дБ | -8,0 дБ | -11 дБ | неплохо для низких частот. |
Примечание: -3 дБ означает, что звуковое напряжение упадет примерно до 0,7 от уровня 0 дБ, а -6 дБ будет падением примерно до половины.
Диоды Шоттки — абсолютные победители при смещении используется, но они не работают так же хорошо, как германиевые диоды без смещения. Другой малосигнальные диоды Шоттки дали почти те же результаты, что и 1N5711. Другой германий Были опробованы диоды, но результаты были почти идентичны показанным.(1N60 не был доступны для тестирования.) 1N4454 похож на другие обычные кремниевые диоды и результаты были плохими, как и ожидалось. Было опробовано несколько светодиодов, и яркий красный светодиод дал довольно хорошие результаты, как показано. Зинеры были испытаны с плачевными результатами в обоих направлениях. Большие выпрямители, такие как 1N4001, тоже были плохими.
Разное:
- Оптимальный ток смещения крошечный и очень маленькая батарея может быть постоянно подключен к «кристаллическому» радио без переключателя.Маленький фотоэлементы вроде тех, что есть в крошечных калькуляторах, вполне справятся. Диоды Шоттки
- будут работать лучше без смещения, если выше достигается полное сопротивление источника и нагрузки. Германиевые диоды трудно превзойти по самым низким ценам. частота кварцевых радиоприемников, если не требуется никакого смещения.
- Диоды Шоттки не нуждаются в смещении при нагревании от паяльник! (Вряд ли практическая информация.)
15 Простая электронная схема для начинающих
Вас интересует электроника? Конечно, теория утомительна.
Начнем с более простых электронных схем.
Для новичков или тех, кто хочет, чтобы трасса была быстрой и недорогой.
Кроме того, это отличное обучение! Почему?
Потому что понимание простых электронных схем — хорошее основание.
Сказал мой друг.
«Большой проект электроники включает в себя множество небольших электронных схем»
Как вы думаете?
Я тоже думаю, что это правда. Некоторым вашим работам могут потребоваться крошечные детали.Так что небольшие схемы помогут ему хорошо работать.
Ну и что,
Я использовал для создания множества небольших схем. Конечно, на это нужно много времени. Наше время дорого.
Я хочу помочь вам выбрать эту простую схему. И строить быстро вовремя.
Всего ниже 15 цепей.
1 # Lego Автоматический светодиодный фонарик
Попробуйте простой автоматический светодиодный фонарик. Всего из 5 частей.
Узнайте о том, что транзистор, LDR, светодиоды и многое другое работают вместе как делитель напряжения.
Подробнее об этой схеме
Он будет подавать звуковой сигнал, когда почва высохнет. Итак, деревья не умирают.
Солнечная батарея работает от источника постоянного тока напряжением 6 В. Так что экономия на удобстве и не требует батарей.
Схема без использования печатной платы. Вы можете легко построить из нескольких частей.
Подробнее об этой схеме
3 # Сделайте источник питания 12 В 2 А постоянного тока
Если вы ищете адаптер переменного тока 12 В, простой проект.
Вам может понравиться эта схема.
Может питать все цепи, требующие источника постоянного тока 12 В с током менее 2 А.
Например, автомобильная аудиосистема: Усилитель TDA2004.
В любом случае, давайте вернемся к этой схеме.
Это особенное здание с молотком!
Подробнее об этой схеме
4 # Регулятор с фиксированным напряжением с использованием 78xx
Фиксированный регулятор 5 В, 6 В, 9 В, 10 В, 12 В 1 А По IC 7805,7806,7809,7812Обычно основное питание Питание электронной схемы — аккумулятор.
Энергия чистая и безопасная, поскольку она мала.
Например, в большинстве схем используется батарея на 9 В. Когда его сила ушла.
Надо купить новую замену. Это совсем не удобно.
Таким образом, я делаю вместо него блок питания на 9В.
Первый выбор, мы рекомендуем LM7809.
Это один из популярных трехконтактных линейных регуляторов семейства IC-78xx.
См. В схеме выше.
Напряжение переменного тока от 12 В до 18 В от трансформатора подается на D1-D4.Они выпрямляют переменный ток в постоянный.
Затем C1 фильтрует для сглаживания постоянного тока.
Затем 7809 преобразует это нерегулируемое постоянное напряжение в стабильное + 9В.
Дополнительно, если нужны другие уровни напряжения.
Например, 5 В цифровой, мы используем IC-7805 вместо IC-7809.
Итак, используйте IC-7812 для выхода 12 В постоянного тока.
Если вы хотите построить это.
Вы можете увидеть еще простых электронных схем с разводкой печатной платы.
Подробнее об этой схеме
5 # Первый источник переменного тока
1.5 А, от 1,2 В до 30 В Регулируемый источник питания с использованием LM317Иногда требуется использовать цепь питания 1,5 В.
Но вы не можете использовать IC-7805. Или же.
Вам необходимо использовать другое напряжение, например 13 В или 4,5 В.
Рекомендуется: Калькулятор микросхемы регулятора напряжения LM317
Лучше всего использовать регулируемый источник питания.
Для новичков и самых простых мы используем LM317 (3-х полюсные регулируемые регуляторы с положительным регулированием).
LM317 — это ИС регулируемого регулятора, предназначенная для многих источников питания для 1.Выход 5А.
Связано: LM317 2N3055 Источник переменного тока
Кроме того, он регулируется от 1,2 В до 37 В, с ограничением тока, тепловым отключением, полной защитой.
Эта схема создана для вас.
Он может подавать напряжение от 1,2 В до 30 В во всем диапазоне около 1 А.
Подробнее об этой схеме
6 # 30-минутный транзисторный таймер
Мы можем использовать эту простую электронную схему.Изучить основную схему таймера.
Работа схемы основана на изучении заряда и разряда конденсатора.
И мы можем применить его для включения-выключения электроприборов.
Приложение, просто поставь реле вместо светодиода.
Подробнее об этой схеме
7 # Бесконтактный тестер напряжения
Вам нужен инструмент для проверки сети переменного тока без прикосновения?
Эта схема может это сделать.
Проще говоря, внутри схемы используются транзисторы без ИС.
Вы можете услышать звук и отобразить его на светодиодном дисплее.
Подробнее об этой схеме
8 # Таймер 5-30 минут с использованием IC 555
Эта схема таймера использует таймер 555 IC. Это маленький, компактный и портативный.
Для сигнализации с помощью зуммера. Мы можем выбрать время 5, 10, 15 и 30 минут с S3 до S7 в качестве порядка.
Это дает понять, что мозг готов продолжать работать.
Это нравится многим друзьям.Вам тоже может понравиться.
Можно читать дальше : это таймер на 5-30 минут с разводкой печатной платы.
9 # Простейший инвертор на транзисторах
Когда вам нужно использовать небольшую лампочку с батареей 12 В. Но света нет. Почему? Эта лампочка требует высокого напряжения 220 В переменного тока. Как преобразовать 12 В постоянного тока в 220 В переменного тока 50 Гц?
У вас может быть много идей для этого. Но если вы торопитесь, есть еще одна простая идея. Называется самый простой инвертор.
Он использует только два силовых транзистора, два резистора и один трансформатор.Так просто! Вы можете купить их в магазине. […]
Подробнее об этой схеме
Если вы хотите сделать забавную схему для людей. Эта схема может вызвать смех. Это небольшая электрическая цепь высокого напряжения. На выходе низкий ток. Это не вредно для людей.
Внутри схемы есть несколько компонентов: два небольших NPN-транзистора, 2 резистора и трансформатор. Так легко строить и недорого!
Подробнее об этой схеме
11 # Звуковой усилитель низкой мощности с печатной платой
Это моя первая схема звукового усилителя.Я использую LM386 в качестве основного, это усилитель низкого напряжения (5V-12V), разработанный специально для аудио приложений.
Который может использоваться с маленьким 9-вольтовым аккумулятором. Потребление тока всего 5 мА. И усиление до 500 мВт.
Коэффициент усиления внутренне установлен на 20. Коэффициент усиления можно увеличить до 200, подключив конденсатор емкостью 10 мкФ к контактам 1 (+) и 8 (-). Достаточно, чтобы легко расширить звук мобильного телефона до 3-дюймового динамика.
Подробнее об этой схеме
12 # Стереоусилитель мощности низкого напряжения
Это мои первые комплекты схем стереоусилителя мощности, которые можно использовать с небольшой 9-вольтовой батареей, потребляемой током всего 5 миллиампер.И усиление до 500 мВт.
Подробнее об этой схеме
13 # Цепи LED Chaser с использованием 4017 + 555
Существует 5 цепей с печатными платами для цепей LED Chaser или ходовых огней.
Они используют IC-4017 для управления светодиодами и IC-555 в качестве генератора импульсов. Лучше всего для новичка или для детей изучать цифровые технологии, и мой сын их любит.
Подробнее об этой схеме
Вот много интересных сайтов об этом.
10 лучших простых электронных схем для начинающих Спасибо, что показали мою схему на своих сайтах
Базовая электроника: 20 шагов
12 Простых электронных схем — Коллекция простых электронных схем
EasyEDA — Онлайн-дизайн печатных плат и имитатор схем
14 # Двойной светодиодный мигающий индикатор работает
Это требует больше работы Free Running Multivibrator, чтобы напоминать Flip Flop. Которые постоянно поощряют себя.
Q1 и Q2 — это транзисторные PNP, которые можно использовать в целом (2N3906,2N2907 и т. Д.)
Подробнее об этой схеме
15 # Базовая музыкальная звуковая мелодия
В схеме в основном используется базовая микросхема UM66T, использующая звук музыкального происхождения с приятным звучанием и простая в использовании.
Он использует только одну интегральную схему и громкоговоритель, пьезозуммер, малогабаритный, и имеет питание только 3В.
Подробнее об этой схеме
Заключение
Это всего лишь несколько простых схем схем.Если вы хотите посмотреть больше схем, нажмите здесь!
Не только это. Смотрите больше схем ниже!
Смотрите! 99+ простых электронных схем
ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Я всегда стараюсь сделать Electronics Learning Easy .
SCIRP с открытым доступом
Недавно опубликованные статьи
Подробнее >>
Эволюция биохимических, гематологических, воспалительных и иммунологических маркеров у людей, живущих с ВИЧ-1, на АРТ в Буркина-Фасо ()
С.Рокиату Анри, Ери Эстер Хиен, С. Гийом Сану, Аполлинер Кима, П. Дениз Ильбудо, Эли Кабре, Ив Траоре
Успехи в области инфекционных болезней Том 11 No2, 13 апреля 2021 г.
DOI: 10.4236 / aid.2021.112012 11 Загрузки 155 Просмотры
Эффекты полуабляционной фракционной радиочастоты, связанные с факторами роста в растяжках: рандомизированное контролируемое исследование ()
Эрнан Андрес Б.Ортис, Силен Б. Рибейро, Джойс Родригес, Моника Этруско, Фабио С. Борхес, Чиро Д. Соарес, Энейда М. Каррейро, Мария Паула М. Оливейра, Лоуханн Кристин Б. Безерра, Лилиан С. Васконселос, Родриго Марсель В. Да Сильва, Патрисия Ф. Мейер
Открытый журнал прикладных наук Том 10 No4, 13 апреля 2021 г.
DOI: 10.4236 / ojapps.2021.104028 6 Загрузок 113 Просмотры
Интрамедуллярный метастаз медуллобластомы: клинический случай ()
Абдельхаким Лахдар, Мехди Каркури, Саид Хилмани, Хадиджа Ибахиоин, Мохамед Ясин Хауас, Нихад да Силва, Асмаа Харрач, Исмаил Махазу, Альберик Фабрис Бокко, Абдерразак Бертал
Открытый журнал современной нейрохирургии Vol.
