Проводка на кухне схема. Электропроводка на кухне: схема, монтаж и пошаговая инструкция

Как правильно спланировать и смонтировать электропроводку на кухне. Какие нюансы нужно учесть при разработке схемы. Как рассчитать нагрузку и выбрать сечение кабеля. Пошаговая инструкция по монтажу проводки на кухне своими руками.

Особенности электропроводки на кухне

Кухня является одним из самых энергоемких помещений в доме. Здесь используется большое количество бытовой техники, требующей надежного электроснабжения. При планировании электропроводки на кухне необходимо учитывать следующие важные моменты:

• Высокая суммарная мощность потребителей (плита, духовка, холодильник, посудомоечная машина и др.)
• Наличие источников влаги и высоких температур
• Необходимость в большом количестве розеток для подключения мелкой бытовой техники
• Требования к функциональному и декоративному освещению

Грамотно спроектированная и смонтированная электропроводка на кухне обеспечит безопасность, удобство и комфорт при эксплуатации помещения. Рассмотрим основные этапы проектирования и монтажа кухонной электросети.

Расчет нагрузки и выбор сечения кабеля

Первым шагом при проектировании электропроводки является расчет суммарной мощности всех потребителей. Для этого нужно составить список планируемых электроприборов и выписать их мощность из технической документации. Типичные значения мощности кухонной техники:

• Электрическая плита — 7-10 кВт
• Духовой шкаф — 2-3 кВт
• Посудомоечная машина — 2-2,5 кВт
• Холодильник — 150-300 Вт
• Микроволновая печь — 0,7-1,5 кВт
• Электрочайник — 2-2,5 кВт

Суммарная мощность кухонных электроприборов обычно составляет 12-15 кВт. Исходя из этого, выбирается сечение питающего кабеля. Для кухни рекомендуется использовать трехжильный медный кабель сечением не менее 6 мм². Это обеспечит запас по нагрузочной способности и позволит в будущем подключать дополнительные приборы.

Разработка схемы электропроводки

Схема электропроводки на кухне должна предусматривать отдельные линии для:

• Освещения
• Розеточной группы для мелкой бытовой техники
• Мощных стационарных приборов (плита, духовка, посудомойка)

Розетки на кухне размещают с учетом планируемого расположения мебели и техники. Рекомендуемое количество — не менее 1 двойной розетки на каждые 1-1,5 м рабочей поверхности. Высота установки розеток — 15-20 см над столешницей. Для подключения вытяжки предусматривают отдельную розетку на высоте 1,8-2 м.

Выключатели располагают на входе в помещение на высоте 0,8-1 м от пола. Распределительные коробки устанавливают в легкодоступных местах для удобства обслуживания.

Выбор способа прокладки проводки

Существует два основных способа монтажа электропроводки на кухне:

1. Открытый — провода прокладываются в кабель-каналах по поверхности стен
2. Скрытый — кабели укладываются в штробы в стенах

Открытый способ проще в монтаже и позволяет легко вносить изменения, но ухудшает внешний вид помещения. Скрытая проводка эстетичнее, но сложнее в исполнении и ремонте. Для кухни чаще выбирают скрытый вариант монтажа.

Пошаговая инструкция по монтажу проводки

Последовательность работ по установке электропроводки на кухне:

1. Разметка трасс для прокладки кабелей и мест установки розеток/выключателей
2. Штробление стен под проводку (при скрытом монтаже)
3. Установка подрозетников и распаечных коробок
4. Прокладка кабелей по размеченным трассам
5. Монтаж и подключение розеток, выключателей
6. Установка и подключение осветительных приборов
7. Сборка и подключение электрощита

При выполнении работ важно строго соблюдать требования электробезопасности и пользоваться качественным инструментом. Все соединения проводов выполняются в распаечных коробках с помощью клеммников или опрессовки.

Требования по электробезопасности

Для обеспечения безопасной эксплуатации электропроводки на кухне необходимо выполнить следующие требования:

• Использовать УЗО и автоматические выключатели для защиты от утечек тока и перегрузок
• Применять влагозащищенные розетки в зоне раковины
• Выполнить качественное заземление всех металлических корпусов техники
• Использовать провода и кабели с изоляцией, соответствующей условиям эксплуатации
• Обеспечить надежную изоляцию всех соединений проводов

Строгое соблюдение правил электробезопасности позволит избежать поражения током и возникновения пожара из-за неисправности проводки.

Типичные ошибки при монтаже проводки

При самостоятельном монтаже электропроводки на кухне часто допускаются следующие ошибки:

• Недостаточное сечение проводов, не соответствующее нагрузке
• Объединение в одну группу розеток для мощных и маломощных потребителей
• Отсутствие заземления металлических корпусов техники
• Некачественная изоляция соединений проводов
• Прокладка кабелей с нарушением допустимых радиусов изгиба

Чтобы избежать этих и других ошибок, лучше доверить монтаж электропроводки на кухне опытному электрику. Это обеспечит надежность и безопасность электросети на долгие годы.

Заключение

Грамотное проектирование и качественный монтаж электропроводки — основа безопасной и комфортной эксплуатации кухни. При самостоятельном выполнении работ важно тщательно изучить все нюансы и строго соблюдать требования ПУЭ. В сложных случаях лучше обратиться за помощью к профессионалам. Это позволит избежать ошибок и получить надежную электросеть, отвечающую всем современным требованиям.

Монтаж проводки на кухне

Пожалуй, именно кухня – то самое место, где никак не обойтись без удобной схемы разводки электрической линии. Ведь здесь каждый сантиметр пространства строго функционален, и везде должно хватать длины шнура электроприборов, которых на кухне бессчётное количество.

Не важно, оформляете ли вы кухню «с нуля» или же проводите здесь модернизацию, позаботиться об электропроводке стоит в первую очередь.

ДЛЯ УДОБСТВА НА СОВРЕМЕННОЙ КУХНЕ НЕОБХОДИМА ГРАМОТНО СМОНТИРОВАННАЯ ЭЛЕКТРОПРОВОДКА

Итак, разберём пошагово процесс прокладки электропроводки на кухне.

Подготовка к работе

Как и в любой другой комнате, на кухне перед тем, как приступить к работе, нужно рассчитать нагрузку бытовых приборов на сеть и в соответствии с полученными данными идти дальше.

Если в квартире уже присутствует однофазная разводка, стоит задуматься над тем, чтобы исправить ситуацию, так как в таком случае особенно размахнуться с мощностью не получится. Трёхфазная проводка же, наоборот, даст приличный запас по требуемой мощности. Обычно в квартирах, где стоит или стояла электрическая печь, проведена именно трёхфазная сеть.

После этого приступаем к расчёту итоговой мощности бытовых приборов. Не забывайте о том, что нужно учитывать желаемое размещение розеток и выключателей и планировать соответствующую схему разводки.

Рассчитывая потребности кухонных приборов в электричестве, всегда учитывайте необходимую разницу между максимумом и потребностями – ведь в будущем вы, весьма вероятно, захотите приобрести более мощные и современные приборы, ради которых совсем не захочется переделывать электропроводку

По опыту, схема электропроводки вряд ли выйдет выше 15 кВт – расчётная мощность крайне редко превышает это значение. Это число выражает сумму всех требований электроприборов, включенных одновременно, чего, скорее всего, никогда не случится. Однако рассчитывать нагрузку, повторимся, стоит по максимуму.

РАССЧИТАЙТЕ РАСПОЛОЖЕНИЕ И КОЛИЧЕСТВО РОЗЕТОК ДЛЯ КУХНИ

Теперь настало время, исходя из расчётных данных, выбрать правильный провод с соответствующим сечением для проведения освещения и розеток. Мы говорили о разных типах кабелей и проводов для электропроводки в этой статье: Разновидности проводов и кабелей для организации электропроводки.

ТАБЛИЦА СЕЧЕНИЯ ПРОВОДОВ

Самый распространённый вариант – кабель сечением 6 мм, рассчитанный на 10 кВт. Однако, если ваша расчётная мощность превышает допустимые этим кабелем пределы, вы всегда можете выбрать другой.

Уточните в ЖЭКе, проведено ли заземление и другие важные мероприятия, чтобы быть уверенными, что дальнейшая работа с электропроводкой будет безопасной

Шаг первый: устанавливаем электрощиток

Чтобы использование бытовых приборов было безопасным в дальнейшем, позаботьтесь об установке электрощитка – он устанавливается вместо обычной распределительной коробки.
По правилам в схеме перед щитком идёт автомат или стабилизатор напряжения, мощность которого также зависит от того, каково напряжение электроприборов в квартире. Чувствительные к перепадам напряжения бытовые приборы лучше подключить к их индивидуальным приборам защиты.

ИНДИВИДУАЛЬНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ДЛЯ ХОЛОДИЛЬНИКА

Освещение выводится параллельной линией через автомат для того, чтобы можно было отключать всю квартиру сразу, а не каждый светильник по отдельности.

Не забывайте о том, что кухня является местом с повышенной влажностью, и места с проводкой должны хорошо герметизироваться

Шаг второй: обращаем внимание на розетки и выключатели

Розетки и выключатели должны быть безопасны в использовании, ведь с ними вам придётся контактировать постоянно. Каковы их особенности?

• Для квартиры идеальны варианты с расчётом силы тока на 15 А;
• Розетки на керамических пластинах прослужат дольше – ведь керамика не подвержена горению и плавлению;
• Кухонный выключатель должен быть плоским, чтобы его легче было очищать от пыли и жира;
• Для розеток на кухне из общих правил сделано исключение. Вместо требуемых полуметра от пола кухонные розетки располагаются выше стола, чтобы в них не попадала вода и ими было удобно пользоваться. Выключатели также поднялись выше в кухонных условиях – вместо метра от пола они располагаются там, куда будет удобно дотянуться рукой;
• Выключатель фонового света располагается рядом с косяком входной двери на кухню. Нередко этот выключатель находится вообще в коридоре в непосредственной близости от кухни;
• Часто в монтажную схему электропроводки включают и освещение рабочей поверхности разделочного стола и других элементов кухни.

СХЕМА ЭЛЕКТРОПРОВОДКИ В КУХНЕ

Чтобы знать, как расположить розетки, спланируйте расположение крупных бытовых приборов на кухне. Обычно габариты кухни вынуждают к достаточно строгой расстановке крупной техники. Для мелких электроприборов, которые не будут постоянно включены в сеть, можно сделать группы розеток над столом или любым другим местом, где предполагается их использовать. Помните о том, что размещать розетки можно только в третьей зоне, достаточно удалённой от брызг, в остальных случаях нужно использовать розетки с защитной крышкой.

РОЗЕТКИ ДЛЯ МЕЛКИХ БЫТОВЫХ ЭЛЕКТРОПРИБОРОВ

Шаг третий: штробим стены под проводку

Итак, с планированием электросети на кухне покончено и пора приступать к активным действиям.
Вам понадобится перфоратор, которым и будет производиться штробление под скрытую проводку. Обычно в кухне используется именно скрытая проводка, когда кабель прокладывается в специально проделанных канавках – штробах – в стене. Впоследствии эти канавки заделываются и покрываются вместе со всей стеной финишной отделкой.

Для штробления понадобится специальная насадка на перфоратор или болгарку

ШТРОБЛЕНИЕ СТЕН ПОД ПРОВОДКУ ПЕРФОРАТОРОМ

Приступая к прокладыванию штроб для проводки, помните:

• Процедура прокладки штроб долгая и трудозатратная. Специалисты используют в своей работе различные инструменты, призванные ускорить и облегчить процесс – штроборез, болгарку и т. д. Однако обыватель обычно довольствуется перфоратором, с которым работа идёт не так быстро;
• На стены перед началом работы лучше нанести линии разводки электросети. Помните о том, что кабель должен расходоваться минимально;
• Штробы должны идти ровно, с поворотом под углом 90⁰. Это будет не только эстетически привлекательнее, но и понятнее и проще для запоминания – ведь вам нужно знать, где проходит кабель, на случай, если в будущем придётся сверлить стену;
• Попутно выделяйте перфоратором места, где будут установлены розетки и выключатели.

Для прокладывания кабеля вам понадобится ещё и долото или бур с упрочнённым наконечником.

ДОЛОТО ДЛЯ ШТРОБЛЕНИЯ

Помните о технике безопасности, пользуйтесь во время прокладывания штроб респиратором и защитными очками

Шаг четвёртый: укладываем кабель

После достаточно сложного предыдущего пункта этот кажется довольно лёгким. Но не забывайте о соблюдении правил!

В соответствии со схемой электрики вложите кабель в проделанные штробы. На этом монтаж завершится.

Укладывают провода по следующему алгоритму:

• В промежутках длиной 50 см в полости проштробленного канала сверлится отверстие диаметром в 1 см;
• Заранее подготовленную электропроводку убирают в гофрированную трубу, которая защитит провода от механических повреждений и горения. Гофру укладывают в канавки;
• В просверленных отверстиях закрепляются специальные скобы, которые будут удерживать гофрированную трубу с кабелем в стене.

Если скоб нет, вместо них можно использовать монтажные дюбели с примотанными к ним отрезками проволоки

УКЛАДКА КАБЕЛЯ В ШТРОБУ

Завершение работ

Наступил заключительный этап в укладке электропроводки. Теперь в специально отведённые для них места устанавливаются розетки и выключатели, а к ним сразу подключаются и провода.

Сначала в отверстие для розетки устанавливается подрозетник, фиксирующийся в нише с помощью раствора. В этот момент лучше всего провести штукатурку области вокруг будущей розетки, чтобы потом не запачкать шпатлёвкой фурнитуру.

УСТАНОВКУ ДЕКОРАТИВНОЙ ПАНЕЛИ РОЗЕТКИ ЛУЧШЕ ПРОИЗВОДИТЬ ПОСЛЕ НАНЕСЕНИЯ ФИНИШНОГО ПОКРЫТИЯ, ЧТОБЫ НЕ ЗАПАЧКАТЬ

Самая важная часть электротехнических работ в кухне завершена, и пришло время приступить к другим пунктам ремонта. Если вам нужна помощь в проведении электропроводки в кухню, вы можете обратиться в нашу компанию, где вам с удовольствием помогут справиться с этой задачей.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

схема распределения и этапы монтажа

Кухня в современных квартирах является самым загруженным участком электросети. Это обусловлено использованием большого количества разнообразной бытовой техники. Поэтому разводка электрики на кухне должна выполняться в строгом соответствии с действующей или планируемой нагрузкой.

Содержание

• Нюансы распределения электричества на кухне
• Подготовительные работы
  • Определение состояния действующей проводки
  • Расчет общей мощности кухонной техники
  • Требуемые комплектующие и инструменты
  • Подбор сечения кабеля
  • Формирование схемы электросети
• Процесс укладки проводки
  • Монтаж и комплектация электрощита элементами защиты
  • Способы прокладки кабельных линий
  • Установка розеток и выключателей

Нюансы распределения электричества на кухне

Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:

1. Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
2. Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
3. Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
4. Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².

Подключение кухонного оборудования

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет общей мощности кухонной техники

Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели.

Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Выбор выключателей света не сопровождается значимыми нюансами. Для исключения быстрого загрязнения рабочей поверхности клавиш выключателя рекомендуется отдать предпочтение изделиям без дизайнерских узоров и рельефов. При этом гладкая поверхность легко и быстро очищается от грязи.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Обратите внимание! Рукоятки приборов и инструментов должны иметь изоляционное покрытие для обеспечения безопасности от поражения электрическим током.

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Таблица для определения сечения кабеля

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Схема проводки для подключения бытовой техники

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
4. Производится установка электрощита и защитных элементов.
5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

В щите рекомендуется смонтировать вводное устройство защитного отключения, номинал которого соответствует общей расчетной нагрузке. От УЗО отдельными линиями подать питание на розетки, освещение и единичные приборы с большой мощностью. При этом для каждой из линии использовать защитный автомат с расчетным номиналом.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

• открытая прокладка кабельной линии;
• скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см.

После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

• вся конструкция находится на виду, что сопровождается порчей эстетического вида;
• повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

После монтажа электрической сети следует проверить ее работоспособность, и только потом приступать к окончательной заделке мест укладки проводов.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

• высокая безопасность;
• длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

• большие трудозатраты при монтаже;
• сложность поиска поврежденного участка;
• проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
3. При формировании соединений следует избегать образования провиса кабеля.

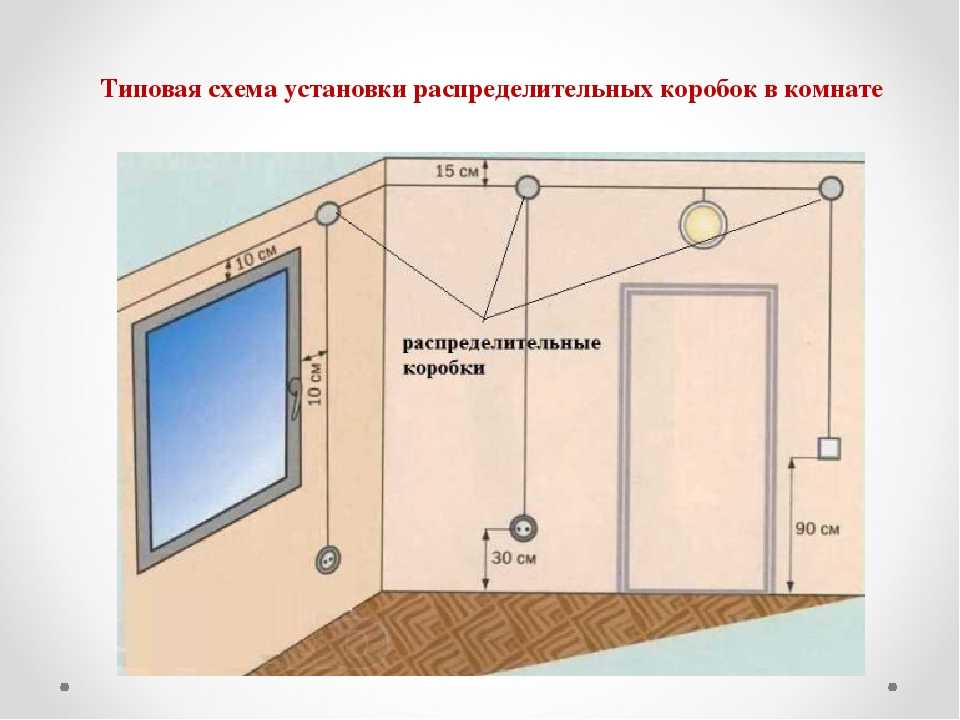

4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Как разработать схему электропроводки кухни

При планировании новой планировки кухни или ремонта мы рекомендуем сначала разработать схему электропроводки кухни. Это может показаться едва ли заслуживающим внимания, но ваша проводка будет определять уровень эффективности и функциональности вашей кухни. Сантехника и электропроводка — это две вещи, которые вам нужно сделать правильно.

Ваша кухонная проводка может повлиять на то, какими приборами вы можете управлять, а также на любые потенциальные новые осветительные установки. Удобство и полезность вашей кухни являются частью вашей повседневной жизни. Ваша проводка может стать настоящей головной болью в ближайшем или отдаленном будущем, если ее неправильно спланировать и установить.

Для тех, кто не знаком с этой темой, электропроводка на вашей кухне состоит из различных цепей. Эти цепи спроектированы и установлены для выполнения различных электрических функций и удовлетворения этих конкретных требований.

Например, ваши основные приборы потребляют много электроэнергии, а для освещения требуется меньше. Чтобы обеспечить стабильность и иметь организованную электрическую систему, необходимо составить правильную схему.

Почему важна электрическая схема?

Проводите электропроводку на кухне с учетом вашего грандиозного плана. Подумайте, какую технику вы хотите видеть на своей кухне. И что важно, имейте в виду, какие еще устройства вы, возможно, захотите установить в будущем. Обязательно запланируйте дополнительные электрические розетки выше и ниже по всей кухне.

Помните, что некоторые розетки должны быть легко доступны для работы с некоторыми кухонными приборами. Разместите эти точки питания в тех местах вашей кухни, которые удобно использовать для регулярного использования. И имейте в виду, что в будущем могут появиться дополнительные устройства, которые вы захотите использовать.

Схемы электропроводки на кухне абсолютно необходимы для установки электропроводки. Обычно план составляет электрик, и он вносит неоценимый вклад в размещение и функциональность.

Важным шагом является консультация с лицензированным электриком или инженером-электриком. Это эксперты, которые могут помочь вам выбрать правильный путь для безопасной оптимизации вашего окружения. И ваша идеальная кухня должна соответствовать национальным электротехническим нормам и стандартам.

Однако разумно принимать активное участие в планировании электропроводки на кухне. Сделав это, вы сможете настроить свой план электропроводки так, чтобы он был максимально полезен для вашей семьи.

Как приступить к разработке электрической схемы вашей кухни

Начните с чертежа или макета вашей кухни. На макете обязательно добавьте все свои основные приборы и то, где вы хотите их разместить на кухне. Электропроводка проходит вдоль стен, поэтому все цепи на схеме будут начинаться от стен.

Вам потребуются специальные схемы для некоторых приборов с указанием напряжения и силы тока для каждого из них на схеме. Кроме того, на кухонных схемах используются некоторые стандартные символы, поэтому обязательно используйте их, когда это применимо, чтобы избежать возможной путаницы. Если вам нужна дополнительная информация и вы хотите углубиться в нее, в Интернете есть множество легкодоступных источников.

Что такое хоум-раны?

Таким образом, большинство кухонь используют два «хоумрана». «Хоумран» — это, по сути, одна цепь с тремя-четырьмя точками питания. Они будут работать для мелких приборов и других небольших электрических коммунальных услуг.

С их помощью вы можете добавить набор из 3–4 розеток по обеим сторонам комнаты. Вы делаете это, размещая два хоум-рана вдоль стен там, где считаете нужным. Если вы размещаете эти точки питания рядом с кухонной раковиной или в любом месте, подверженном воздействию воды, обязательным стандартом NEC является использование для этих точек доступа как AFCI, так и GFCI.

Освещение обычно находится в панелях для групп источников света, в зависимости от предпочтений. На вашей кухне может быть несколько панелей или точек питания. Однако имейте в виду, что для низковольтного аварийного освещения требуются панели, отличные от других.

Обязательно обратитесь к некоторым примерам диаграмм в Интернете или проконсультируйтесь с электриком, чтобы помочь вам начать работу. Схему кухни составить сложно. Но с правильной информацией и советами вы можете быть более уверены в своем макете.

О чем следует помнить при проектировании электропроводки:

Национальные электротехнические нормы и стандарты

Национальные электротехнические нормы и правила — это общие стандарты и правила электромонтажа, которым необходимо следовать при прокладке электропроводки в вашем доме. Национальное агентство противопожарной защиты устанавливает эти стандарты и предоставляет рекомендации по применению этих методов для большинства домохозяйств. Однако в зависимости от критериев, установленных вашими местными властями, некоторые из этих правил могут измениться.

Защита GFCI и AFCI — это два критерия, которые в настоящее время являются обязательными для домашней проводки. GFCI предотвращает поражение электрическим током в доме, особенно с точками питания рядом с водой.

Прерыватели цепи замыкания на землю (GFCI) определяют разницу между количеством электричества, поступающего в цепь, и количеством электричества, которое уходит. Когда происходит изменение потока электричества, опасность поражения электрическим током становится опасной. GFCI улавливает это изменение и немедленно отключает питание.

Прерыватели цепи дугового замыкания (AFCI) — это устройства, которые обнаруживают любое искрообразование или искрение, когда электричество скачет между неисправными проводными соединениями. Всякий раз, когда это происходит, существует риск электрического возгорания. AFCI предотвращают это, отключая текущий поток в таких ситуациях.

Другие национальные электротехнические нормы (NEC) и стандарты определяют количество цепей и методы, разрешенные для проведения электрических токов через домашнее хозяйство. Еще одно требование касается регулировки емкости в зависимости от температуры и воздействия различных факторов.

Вы должны учитывать эти характеристики при разработке схемы электропроводки, так как они могут определить, какие цепи проходят где.

Планировка вашей кухни

При разработке электрической схемы кухни учитывайте общую планировку кухни. Насколько близко розетки к раковине? Как вы будете размещать свою технику на столешнице?

Также важно учитывать расположение различных типов освещения, которые вам могут понадобиться. Но имейте в виду, что в дизайне должна быть гибкость на ближайшее или отдаленное будущее.

Хотя сейчас это может показаться неуместным, есть много аспектов вашей кухни, которые вы, возможно, захотите изменить позже. При разработке плана электропроводки помните об общих точках питания и потенциальных требованиях, помимо схемы расположения.

Если вы планируете организовать питание специально для вашей нынешней планировки кухни, делайте это таким образом, чтобы вы могли вносить изменения или ремонтировать с минимальными усилиями.

Во многих хорошо спроектированных домах, построенных десятилетия назад, учитывались общие требования к электропроводке, и поэтому они практически не требуют настройки при модернизации или дополнении.

Итак, выберите схему подключения, исходя из общего представления о том, какой прибор или осветительный элемент будет использоваться.

Читайте также: 5 способов спланировать планировку кухни

Техника, которую вы планируете использовать

Прежде чем приступить к составлению электрической схемы, вы должны иметь четкое представление о том, какие бытовые приборы вы будете использовать и какое освещение тебе понадобится. Кухонные приборы, такие как холодильник, электрический дымоход, плита, посудомоечная машина и мусоропровод, потребляют больше энергии и требуют специальных цепей.

Поскольку некоторые устройства могут быть повреждены электрическими колебаниями или скачками напряжения, необходимо заранее определить различные розетки, для которых может потребоваться дополнительное питание, и подготовиться к этому.

Часто люди предпочитают размещать дополнительное освещение над кухонной мойкой и возле плиты. Хотя это может помочь свести к минимуму потребление электроэнергии, когда вы находитесь на кухне, это также удобство, которого многие ожидают. Так что это особенность, которую следует учитывать при разработке плана проводки.

Вы также должны предусмотреть освещение для конкретных задач, где будут установлены кухонные шкафы, даже если в этом может не быть неотложной необходимости. Подсветка шкафов и шкафов — удобное дополнение и обновление вашей кухни. Добавление панели освещения, которая может пригодиться позже, может быть разумным шагом.

Большинство мелких кухонных приборов не требуют отдельной цепи и используют общие розетки. Тем не менее, при проектировании кухни убедитесь, что на всякий случай есть несколько точек питания, которые могут поддерживать более высокое энергопотребление. Вы хотите избежать срабатывания автоматического выключателя.

Консультация с лицензированным электриком

Теперь, когда у вас есть общее представление о том, что следует учитывать при разработке электрической схемы вашей кухни, обязательно проконсультируйтесь с лицензированным электриком. Есть много технических деталей и спецификаций, которые нужно соблюдать. Неправильно выполненная проводка на кухне обходится дорого и представляет угрозу безопасности.

Во-первых, мы рекомендуем иметь хорошее представление о потребностях вашей семьи при разработке электрической схемы вашей кухни. Затем обратитесь к подрядчику или лицензированному электрику, чтобы получить совет относительно наиболее подходящего плана для вашего дома.

Активный интерес к вашей электропроводке окупится в долгосрочной перспективе. Знакомство с вашей электрической схемой и компоновкой является важным знанием, которым нужно обладать. Это может пригодиться во время будущих ремонтов или даже при самостоятельном быстром ремонте позже.

То, что вы теперь знаете о разработке схемы электропроводки на кухне, поможет вам принять более правильное решение для вашего дома и домашнего хозяйства.

Составление схемы электрики нашей кухни

В процессе ремонта кухни было выполнено много заданий, которые мне очень понравились. Выбираем шкафы, просчитываем планировку, дорабатываем план дизайна. Все это было очень весело для меня. Но выяснение плана электроснабжения нашей кухни было тем, что меня не очень радовало, в основном потому, что я понятия не имел, что, черт возьми, я делаю.

В прошлом году во время ремонта наш подрядчик добавил утопленные баки и розетки по всему дому. Мы гуляли с ним, и он отметил стены, где будут размещены светильники и розетки, и мы как бы окрылили это. Честно говоря, мы не думали об этом достаточно. У нас слишком много встроенных светильников — наша гостиная полна встроенного освещения — и я, вероятно, мог бы использовать одну треть того количества светильников, которое он добавил. Он не виноват. Я думаю, он просто предположил, что чем больше фиксированного освещения, тем лучше!

Что касается кухни, я не собирался совершать ту же ошибку. И поскольку мы делаем здесь совершенно новый потолок, у меня появился шанс исправить расположение света. Потому что, если честно, этот старый потолок (вверху) немного похож на швейцарский сыр. Я сказал Финну, что хочу действительно сесть и подумать о размещении всего до того, как начнется снос и волей-неволей будет добавлена ​​новая электрика. Итак, именно это мы и сделали.

Электрическая схема нашей кухни

Мы взяли схему кухни и вместе прошлись по каждому разделу, обсуждая розетки, выключатели и освещение. Затем мы отметили на бумаге и сделали маленький ключ для нашего подрядчика. Затем Финн нарисовал его в Excel, чтобы почистить. Очевидно, мы не очень хорошо знакомы с электрическими кодами, так что это был просто наш список желаний «журавля в небе» для размещения электрического оборудования. Наш электрик должен был сказать, возможно это или нет. (По большей части наш план оказался просто прекрасным.)

Вот план электрооборудования нашей кухни…

Давайте пройдемся по нашему окончательному плану игры.

Добавление освещения

В нашем старом потолке было восемнадцать штатных ламп. Восемнадцать!! В этом новом плане их одиннадцать, и я даже думаю, что это немного за борт. В нашей гостиной у нас просто есть постоянное освещение в симметричной сетке на потолке. Но, изучая освещение кухни, я понял, что каждая банка должна освещать пространство с определенной целью. Итак, вы хотите убедиться, что освещаете ключевые области кухни (возле плиты, кладовой и т. д.). Встроенное освещение считается окружающим освещением и помогает освещать полы и стены. Мы будем использовать те же встроенные светильники, которые есть у нас повсюду в доме, на умных диммерах.

У нас также будет акцентное освещение с люстрой над обеденным столом и двумя подвесками над кухонным островом. Я так невероятно взволнован этими дополнениями, поскольку они принесут в пространство красивый мягкий свет. Я думаю, ночью мы просто включим эти осветительные приборы. В итоге я остановилась на этой люстре и этих подвесках. Я поймал их на распродаже в День труда, и они прибыли несколько недель назад. Святые дымы, они великолепны. Они не были дешевыми, но я всегда говорю, что освещение — это «украшение» комнаты, и это хорошее место, чтобы разориться.

Освещение под шкафом

В нашей старой квартире было освещение под шкафом, и нам это очень нравилось. Это был отличный способ осветить столешницы, а также обеспечить приятный мягкий свет ночью. Мы добавим освещение под шкафами на нашу новую кухню и установим его сами, как только шкафы будут вставлены. Наш электрик подключит пространство, чтобы все было готово для нас, чтобы попасть туда и на самом деле установить его.

На изображении выше показан наш план освещения под шкафом. Мы добавляем различные размеры этих ламп (в зависимости от размера шкафа), и мне нравится, что они светодиодные, с регулируемой яркостью и излучают приятный теплый белый свет. Провод будет за стеной, и мы включим свет настенным выключателем.

Я обязательно свяжусь с базой, когда мы их установим, чтобы сообщить вам, как все идет и чему мы учимся!

Освещение барной стойки в шкафу

Со стороны барной стойки мы планируем добавить внутреннее освещение внутри наших стеклянных витрин. Этот ленточный свет будет подключен и установлен на внутренней стороне шкафов, чтобы освещать стекло. Они поставляются с пультом дистанционного управления, чтобы включать и выключать их, и вы даже можете изменить цвет. Я чувствую, что это будет так весело использовать, особенно когда Рори станет старше! Я вижу, как мы меняем их на красный и зеленый на Рождество и, может быть, на ее день рождения на веселый цвет. Будет классным акцентом на нашей кухне.

Маскировка розеток

Поскольку стена будет покрыта кварцем, я хотел убедиться, что у нас не будет никаких розеток на фартуке, портящих внешний вид красивого камня. На нашей старой кухне было слишком много розеток, и они всегда беспокоили меня.

Вместо того, чтобы размещать розетки на стене, где они были бы видны, мы разместим несколько в верхних кухонных шкафах. Вы не сможете их увидеть, если не заглянете под шкаф. Я знаю, я знаю… а как насчет свисающих проводов, когда вы что-то подключаете? Что ж, мы обсудили каждое устройство, которое необходимо подключить, и создали план игры для каждого элемента. Эти розетки под шкафами должны быть дополнительными розетками, поэтому у нас не будет подключенных предметов повседневного обихода. Они просто будут действовать как «перелив», когда это необходимо.

В нашем гараже для бытовой техники будут розетки для предметов, которые мы регулярно подключаем, таких как кофеварка, тостер и т. д. Я очень рад, потому что все будет скрыто, а эти розетки будут в задней части шкафа. Большинство нашей мелкой бытовой техники будет размещено там. Мы также добавим несколько розеток к кухонному острову с обеих сторон, и я надеюсь, что мы сможем разместить их довольно высоко, чтобы вы не могли видеть их издалека.

Что касается нашего телефона, iPad и другой электроники, у нас будет ящик для зарядки в нашем баре. В итоге мы купили эту зарядную систему, которую будем устанавливать сами. Затем мы будем заряжать большинство наших повседневных вещей там, где их не будет видно.

Потолочные динамики

Наконец, у нас будут потолочные динамики для нашей системы объемного звучания Sonos.
