Проходной переключатель схема подключения. Схема подключения проходного выключателя: управление освещением из нескольких точек

Как работает проходной выключатель. Какие бывают схемы подключения проходных выключателей. Как подключить проходной выключатель для управления светом с двух и более мест. Особенности монтажа двухклавишных проходных выключателей.

Что такое проходной выключатель и зачем он нужен

Проходной выключатель (также называемый переключателем или перекидным выключателем) — это специальное устройство, позволяющее управлять освещением из нескольких мест. Основные преимущества использования проходных выключателей:

• Возможность включать/выключать свет с разных точек помещения
• Удобство в эксплуатации, особенно в больших помещениях
• Экономия электроэнергии за счет выключения света при выходе из комнаты
• Повышение комфорта и безопасности в доме

Проходные выключатели часто устанавливают на лестницах, в длинных коридорах, проходных комнатах, спальнях. Их использование позволяет создать более функциональную и удобную систему освещения.

Особенности конструкции проходного выключателя

Главное отличие проходного выключателя от обычного — наличие трех контактов вместо двух:

• Общий контакт (COM) — к нему подключается фаза
• Два выходных контакта (L1 и L2) — для подключения к другому выключателю

При переключении клавиши происходит соединение общего контакта с одним из выходных. Это позволяет коммутировать цепь и управлять освещением с разных мест.

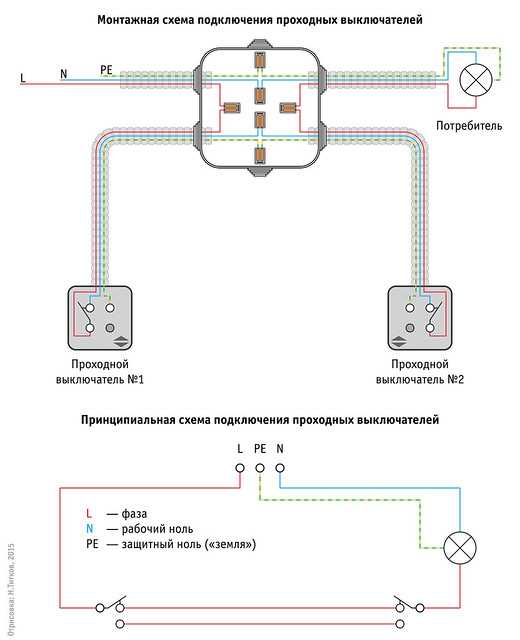

Схема подключения проходного выключателя с двух мест

Самая простая и распространенная схема — управление освещением с двух точек. Для этого потребуется:

• 2 проходных выключателя
• 3-жильный кабель между выключателями
• Светильник

Порядок подключения:

1. Фаза подается на общий контакт первого выключателя
2. Выходные контакты первого выключателя соединяются с выходными контактами второго
3. Общий контакт второго выключателя подключается к светильнику
4. Нулевой провод подводится напрямую к светильнику

При таком подключении свет можно будет включать и выключать с любого из двух выключателей независимо от положения другого.

Схема управления освещением с трех и более мест

Для управления светом с трех и более точек потребуются дополнительные перекрестные (крестовые) переключатели. Схема подключения будет выглядеть так:

1. Проходной выключатель в начале цепи
2. Один или несколько перекрестных переключателей в середине
3. Проходной выключатель в конце цепи

Перекрестные переключатели имеют 4 контакта и позволяют коммутировать цепь между двумя проходными выключателями. Количество точек управления при такой схеме может быть любым.

Особенности подключения двухклавишного проходного выключателя

Двухклавишные проходные выключатели позволяют независимо управлять двумя группами светильников. Их особенности:

• Имеют 6 контактов — по 3 на каждую клавишу
• Требуют использования 5-жильного кабеля между выключателями
• Позволяют реализовать две независимые схемы управления

Подключение выполняется аналогично обычным проходным выключателям, но для каждой клавиши отдельно. Это дает возможность управлять, например, общим и дополнительным освещением из нескольких мест.

Рекомендации по выбору и монтажу проходных выключателей

При выборе проходных выключателей обратите внимание на следующие моменты:

• Номинальный ток и мощность — должны соответствовать нагрузке
• Тип монтажа — внутренний или накладной
• Наличие подсветки для удобства в темноте
• Дизайн и цветовое исполнение

Рекомендации по монтажу:

• Используйте провода соответствующего сечения
• Тщательно изолируйте соединения
• Проверяйте работу схемы перед окончательным монтажом
• При необходимости обратитесь к квалифицированному электрику

Часто задаваемые вопросы о проходных выключателях

Можно ли использовать проходные выключатели с диммером?

Да, существуют специальные проходные диммеры, позволяющие не только включать/выключать, но и регулировать яркость освещения с нескольких мест. Однако их схема подключения сложнее обычных проходных выключателей.

Сколько проходных выключателей можно подключить в одну цепь?

Теоретически количество точек управления не ограничено. Но на практике редко используют более 3-4 выключателей, так как это усложняет схему и повышает вероятность неисправностей.

Чем отличается проходной выключатель от обычного?

Главное отличие — наличие трех контактов вместо двух, что позволяет коммутировать цепь для управления с нескольких мест. Внешне проходные выключатели могут ничем не отличаться от обычных.

Заключение

Использование проходных выключателей позволяет создать удобную и функциональную систему освещения в доме или квартире. Хотя их подключение немного сложнее обычных выключателей, результат стоит затраченных усилий. Грамотно спроектированная схема освещения с проходными выключателями повысит комфорт и безопасность вашего жилища.

Проходной выключатель — схема подключения: фото и видео урок как подключить проходной выключатель

Автор Aluarius На чтение 6 мин. Просмотров 207 Опубликовано 09.10.2015

Содержание

• 1 Удобство использования проходного выключателя
• 2 Что такое проходной выключатель
  • 2.1 Схема управления светильника из двух мест
  • 2.2 Что происходит внутри проходного выключателя
  • 2.3 Схема управления светильника из трех мест
• 3 Заключение по теме

Чтобы включить свет в комнате, необходимо воспользоваться обычным выключателем, который расположен при входе в помещение. Это традиционный способ, которым все пользуются давно. Но этот вариант сегодня не столь экономичен, тем более, в разрезе последних тенденций, связанных с экономией энергоносителей. Поэтому производители электрических устройств предлагают воспользоваться новинками, которые называются

проходные выключатели. Что это такое, какова схема подключения проходного выключателя, для чего они устанавливаются, с какой целью и другие вопросы сегодня часто звучат от потребителей. На них и будем отвечать в этой статье.

Удобство использования проходного выключателя

Итак, рассмотрим несколько вариантов, в которых становится ясно, для чего необходим этот электрический прибор.

1. Вы заходите в спальню, включаете свет, включаете бра или светильник на тумбочке, чтобы перед сном почитать книжку. После чего подходите к двери и выключаете свет. Это хождение для многих неудобно. Поэтому возле кровати устанавливается проходной выключатель, с помощью которого можно отключить общее освещение комнаты.
2. Если в вашем доме есть длинный коридор, то и здесь неплохо бы установить данные приборы: один в начале комнаты, другой в конце. То есть, входите в коридор – включаете свет, выходите – выключаете. Экономия налицо.
3. То же самое касается межэтажных лестниц.
4. В квартирах, где есть проходная комната, выключатель проходного типа – отличное решение экономии электричества.

Многие могут сказать о том, что существует выключатели, в которых вмонтировано реле времени. И с помощью него можно неплохо экономить. Суть действия этого прибора заключается в том, что в нем выставляется временной период, в течение которого электроэнергия подается на источник света. Заканчивается время – выключается освещение.

Все правильно, но житейских ситуаций немало. К примеру, вы поднимаетесь по лестнице между этажами дома налегке. То есть, пробегаете буквально за пару секунд, и времени хватает, чтобы осветить лестничный пролет. В другой раз вы поднимаетесь с тяжелым чемоданом, затрачивая гораздо больше времени на подъем. И вдруг посередине лестничного марша свет выключается. Неудобство большое. К тому же приборы с реле времени не так надежны, как показала практика.

Что такое проходной выключатель

Рассматривая схематическую составляющую данного прибора, необходимо сделать заключение, что, скорее всего, это не выключатель, а переключатель. То есть, в нем не два контакта, как у обычного включателя, а три, с помощью которых можно переключать фазы с одной на другую.

Схема управления светильника из двух мест

Схема подключения проходного выключателя заключается в том, что необходимо соединить правильно три контакта между собой.

Внимание! От распределительной (распаячной) коробки к выключателю лучше всего проложить трехжильный кабель. То есть, в распредкоробку будут от каждого входить три жилы.

Итак, как происходит подключение проходного выключателя?

Схема проходного выключателя для двух мест

• Входящий в распаячную коробку общий провод имеет две жилы (фаза и ноль). Нулевая жила соединяется с жилой, идущей на светильник. Фазная жила соединяется с аналогичной одного из выключателей.
• Затем между собой производится присоединение двух проходных выключателей способом соединения жил по цвету. Чаще всего цвета жил – это красный, зеленый и белый. Так вот белый первого электрического прибора соединяется с фазой общего провода, между собой соединяются зеленые и красные провода. А белый контур второго прибора соединяется с фазой светильника.

Все, схема готова. Теперь к вопросу, как лучше установить все элементы данной схемы? В принципе, каких-то строгих правил и требований здесь нет. Во главу угла монтажного процесса необходимо заложить экономию строительных материалов. В основном имеется в виду расход электрического провода. Поэтому стоит предварительно провести замеры и выбрать оптимальный вариант (чаще всего это касается места установки распределительной коробки). К тому же скрытая проводка потребует проведения штробления стен, закладки кабеля и заделки штроб штукатуркой или шпаклевкой.

Что происходит внутри проходного выключателя

Чтобы понять, как работают проходные выключатели (схема подключения), необходимо рассмотреть, что у него твориться внутри. Итак, внутри прибора три контакта:

1. На один центральный запитывается фаза. На первый от общего входного провода, на второй от светильника.
2. Два остальных контакта соединяются между собой жилами одинакового цвета.
3. При этом центральный контакт – это ключ (переключатель), который будет разъединять или соединять всю электрическую цепь.

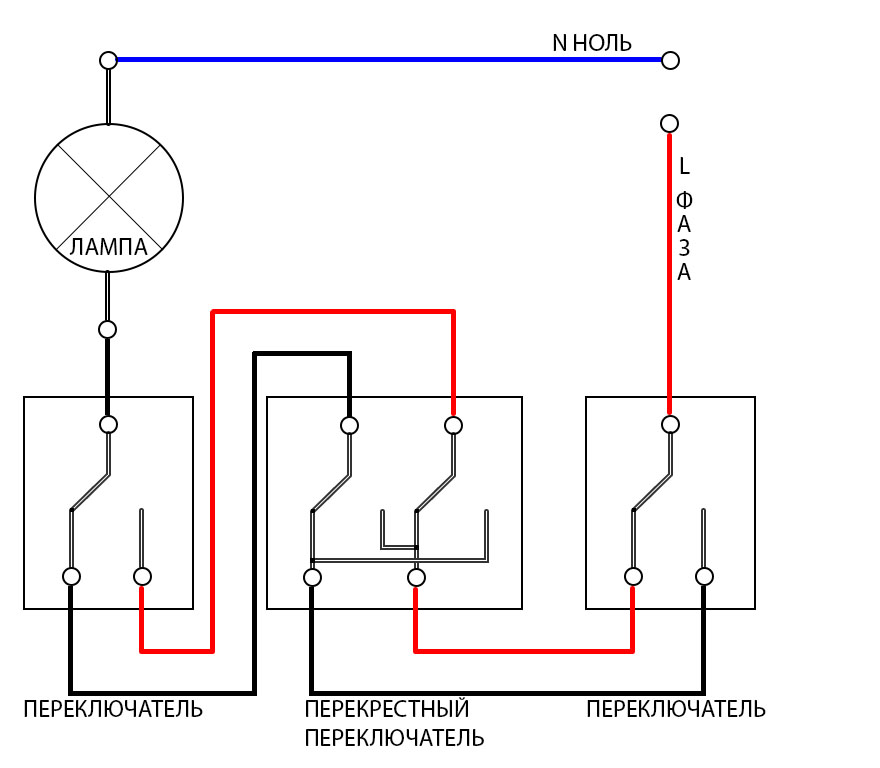

Схема управления светильника из трех мест

Иногда есть необходимость использовать для одной точки освещения не два, а отри выключателя. К примеру, длинный коридор, в который выходит сразу несколько дверей. Так вот у каждой двери необходимо установить один выключатель для удобства.

Как подключить проходной выключатель в данном случае?

• Во-первых, выключателей должно быть три: два проходных, один перекрестный (спаренный с двумя клавишами).
• Во-вторых, у проходных выключателей схема подключения та же, что и в первом случае, то есть, с тремя контактами. У перекрестного четыре жилы, а, значит, четыре контакта.

Внимание! Количество пунктов управления одной лампочкой может быть неограниченным. Единственный сложный момент – это большое количество точек коммутации (соединения) в распределительной коробке. Поэтому, чтобы не запутаться, необходимо правильно промаркировать каждую жилу от каждого выключателя.

Обычно перекрестный выключатель устанавливается в схему между проходными. При этом присоединение проходит вот в какой последовательности.

• Проходные выключатели соединяются с общим кабелем и светильником по вышеописанной схеме.
• С перекрестным соединение происходит по двум контактам с каждой стороны. Вот почему у него четыре жилы, то есть, по две на каждый проходной прибор.
• При этом внутри перекрестного установлено два ключа (отсюда и две клавиши на панели): один соединяет фазу по зеленному контуру, второй по красному. То есть, каждый контур работает по отдельности.

Необходимо отметить, что у разных производителей расположение клемм различное. Поэтому, чтобы разобраться в схеме подключения, надо найти ее на задней панели выключателя. Если ее там нет, то рассмотрите упаковку прибора. Если и здесь ее не нашли, тогда вскройте выключатель и пощелкайте клавишами. Визуально будет видно, какой тумблер, какую клемму замыкает. Отсюда и придется проводить присоединение кабелей.

И еще один момент. С помощью одной группу проходных выключателей можно включать и выключать разные группы осветительных приборов. К примеру, чтобы по одной схеме управлять двумя группами лампочек, необходимо использовать не одинарные проходные выключатели, а двойные с двумя клавишами. При этом в каждом выключателе будет по шесть контактов: два входных, четыре промежуточных для присоединения друг к другу.

По сути, это два одинарных прибора, встроенных в один корпус. Скажем прямо, схема подключения электрического прибора данного типа непроста. Если есть необходимость включить обе группы лампочек одновременно, нужно просто нажать сразу две клавиши на панели.

Заключение по теме

Установка проходных выключателей делает эксплуатацию освещения в доме или квартире удобным. И это первое, для чего эти приборы устанавливаются. Второе – это экономия потребляемой электроэнергии. На сегодняшний день данный критерий считается особо важным. Как было видно из статьи, схема подключения проходного выключателя не очень сложная, так что этот процесс можно провести своими руками. Главное – правильно присоединить контакты проводами между собой. В этом плане поможет цветовая окраска жил. Так что запутаться будет невозможно.

Схема подключения двойного проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Содержание

1. Как подключить проходной выключатель (управление светом из двух и более точек)
2. Как выглядит и работатет проходной выключатель
3. Схема подключения проходного выключателя с двух мест
4. Схема на 3 точки
5. Двухклавишный проходной выключатель: схема подключения
6. Как подключить проходной выключатель
7. Подключаем двухклавишные проходные выключатели
8. Тройные включатели
9. Двухклавишные выключатели
10. Покупаем проходные перекрестные выключатели
11. Проходной выключатель — схема подключения на 2 клавиши, фото и видео
12. Принцип действия проходного выключателя
13. Особенности двухклавишных приборов
14. Порядок подключения проходного выключателя на 2 клавиши
15. Схемы подключения
16. Варианты схем по способу управления
17. Производится из двух точек
18. Из трех точек
19. На заметку:

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

• 3 контакта или одинарный метод;
• спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

• количество источников света;
• расположение светильников: параллельное или последовательное;
• сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Проходной выключатель — схема подключения на 2 клавиши, фото и видео

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.

Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

1. Соединение контактных групп устройств между собой.
2. Присоединение осветительных приборов.
3. Подключение к ним нулевого провода и линий от проходного устройства.
4. Проверка правильности сборки схемы.
5. Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь.

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

Варианты схем по способу управления

Производится из двух точек

Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

Из трех точек

Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

На заметку:

• При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
• В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
• В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
• При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

Источники: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://www.asutpp.ru/uzo/proxodnye-vyklyuchateli.html, http://better-house.ru/remont/proxodnoj-vyklyuchatel-sxema-podklyucheniya-na-2-klavishi/

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.   Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Как подключить трехпозиционные переключатели: Часть 1

» Дом » Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения трехходового переключателя

Схемы трехходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, на Спросите электрика:
Это здорово. Нил из Сенойи, Джорджия.

Схемы подключения 3-позиционного переключателя

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлению(ам) обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

«Путешественники» фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль = «очистить: слева»>

Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM. Электрическая проводка и заземляющий провод Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом прикрепляются к заземляющему проводу по мере необходимости.

Проводка 3-ходового выключателя света

3-ходовое переключение обеспечивает переключение из двух мест

3-ходовой переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.

3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку светильника. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.

3-ходовой переключатель На приведенной выше схеме № 3 показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить проводку! Узнайте больше о подключении розеток Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает в себя: Методы для домашней электрической проводки Типы выключателей света и управления освещением. Как они проводны Диаграммы проводки Wry 9003 . -Way Switches Проводка Диммерные выключатели Как сделать свои собственные светильники ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Подробнее о подключении трехходовых переключателей

Часто задаваемые вопросы Подробнее о подключении трехходовых переключателей Фиксация проводки трехходового выключателя освещения Как подсоединить провода к 3-позиционным выключателям освещения. Оба переключателя должны быть 3-позиционными, между ними должна быть установлена ​​соответствующая проводка, например, 3-жильный кабель. Как установить трехпозиционные переключатели Схемы подключения для трехпозиционных переключателей Добавление новых индикаторов к 3-позиционным переключателям Подключение трехпозиционных выключателей — при добавлении дополнительного освещения к существующей конфигурации трехпозиционного выключателя единственным местом, к которому могут быть подключены дополнительные источники света, является существующий осветительный прибор или распределительная коробка, к которой подключен существующий осветительный прибор. Замена и подключение трехпозиционных переключателей Как подключить трехпозиционные выключатели с монтажными соединениями и схемами подключения. Электропроводка для светильников и трехпозиционных выключателей Как подключить трехпозиционные переключатели: общие проблемы при подключении трехпозиционных переключателей, проводные соединения для трехходовых переключателей. Как я могу осветить темный коридор ночью для моего ребенка? У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Ключ к подключению трехпозиционных переключателей Мои трехпозиционные переключатели работают неправильно, как это исправить? Ключ к проводке трехпозиционных выключателей, идентификация электропроводки. Как починить трехпозиционные переключатели Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей. Проводка диммерного переключателя и трехпозиционные переключатели Как подключить диммеры и 3-ходовые переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей. Как исправить проводку 3-позиционного переключателя Как подключаются фонари для трехпозиционных выключателей? Конфигурация электрических проводов для трехпозиционных переключателей. Подробнее см. в списке категорий вопросов по электротехнике.

СВЯЗАННЫЕ Подробнее о трехходовом переключателе Как установить трехходовой датчик движения Как установить однополюсный датчик движения вместо существующего трехходового переключателя? Подключение 3-позиционного переключателя движения. Датчики присутствия 3-позиционные и 4-позиционные переключатели Как подключить датчик движения для управления освещением? Как подключить 3-позиционные и 4-позиционные датчики присутствия для замены существующих 3-позиционных переключателей. Причины задержки света или выключателя Почему происходит задержка времени при включении выключателя света? Почему у светильника или выключателя может быть задержка при включении. Электрика Вопрос от Гэри о проводке потолочного вентилятора Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Таймеры и электропроводка выключателя света Я пытаюсь заменить однополюсный выключатель света таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому свету: Как подключить таймер для освещения. Как удлинить проводку электрической цепи Как добавить электрическую проводку для розетки и выключателя света: Удлинить проводку электрической цепи для розетки и выключателя света. Вопрос по электрике Что такое трехпозиционный переключатель Когда необходимо включить или выключить светильник из двух мест, используются два трехпозиционных переключателя. Типичным приложением может быть… Как починить 3-позиционные переключатели Распространенные проблемы с 3-позиционными переключателями и способы их устранения. чтобы понять схемы трехходового переключателя. 3-позиционный переключатель — 1447

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж, из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Схема подключения двухпозиционного переключателя | Помощь электрика с подключением

Схема подключения двустороннего переключателя может быть запутанной и сложной. Это руководство покажет вам, как правильно подключить двусторонний переключатель.

Кроме того, это руководство покажет вам, как без проблем установить и подключить новый светильник к существующей электрической системе.

• Отключите питание цепи в ее источнике. — Это можно сделать, выключив автоматический выключатель, удалив предохранитель или открыв электрическую коробку, содержащую проводку цепи.
• Определите, какие провода подключены к светильнику (вы будете иметь дело с двумя наборами кабелей).

Например, если у вас есть потолочный светильник с черным и белым проводами, отходящими от него, вы будете использовать эти два набора проводов в своем проекте позже.

• Подсоедините один конец проволочной гайки к каждому открытому набору проводов под напряжением и нейтрали от мест расположения настенных выключателей.

Вам нужны все три гайки, потому что на следующем шаге мы будем соединять наши переключатели с помощью трехсторонних разъемов для проводки вместо гаек для проводов, как мы делали раньше, просто пропуская по одной паре между кнопками в каждом направлении (что чаще всего и происходит). люди сделают).

• С помощью 3-контактных соединителей присоедините одну сторону от каждого переключателя к соответствующим стандартным клеммным колодкам с каждой стороны

— это обеспечивает непрерывность между ними, независимо от того, сколько раз мы будем переключать каждый переключатель вперед и назад при проверке наших соединений завтра.

1-й шаг:

Отключите питание цепи, с которой вы работаете, выключив автоматический выключатель или выключатель.

Убедитесь, что через ваши руки не протекает ток, так как это может привести к случайному контакту с проводами под напряжением и их повреждению.

Лучший способ сделать это — отсоединить не менее трех футов провода с каждой стороны рукоятки автоматического выключателя перед его выключением.

Отключите питание цепи.

• Выключите автоматический выключатель на главной панели, вспомогательной панели и блоке автоматического выключателя.
• Отключите питание на блоке предохранителей, если он есть (блоки предохранителей для каждого устройства могут располагаться отдельно).

Ниже приведены примеры того, где может находиться предохранитель: электрическая розетка или выключатель света;

• Отключите все оставшиеся источники питания, такие как лампы и другие приборы, которые не подключены напрямую к главному выключателю/распределительной коробке вашей системы, но все еще потребляют электричество, когда они не работают должным образом.

— сюда входят такие вещи, как компьютеры, телевизоры и стереосистемы с выделенными розетками в многоквартирном доме или доме, где нет общей зоны электроснабжения с несколькими переключателями, управляющими несколькими цепями одновременно (т. е. один переключатель управляет освещением, а другой управляет кондиционирование воздуха).

2-й шаг:

Следующим шагом является определение того, какие провода подключены к светильнику. -Это можно сделать, посмотрев на принципиальную схему цепи, а затем прочитав, какого цвета провода подключены к каждой винтовой клемме.

Если у вас есть черный, белый или красный провод (или аналогичный), все они соединены параллельно.

Если у вас есть черный или красный провод, они будут разделять ток без нагрузки с обеих сторон в любое время во время работы вашей цепи; это известно как «горячее» или «живое».

Если у вас используется только один цвет вместо двух, то должно быть что-то, что мешает обеим половинам разделять ток;

— это может означать наличие какой-либо физической изоляции между ними, например, резиновой изоляционной ленты вокруг этих концов.

Определите, какие провода подключены к светильнику.

Используйте тестер цепи, чтобы определить, какие провода подключены к светильнику. Черный провод — это горячий провод, а белый — нейтраль. Красный провод для вашего выключателя, а зеленый для нейтрали.

3-й шаг:

Подсоедините черный линейный провод к общей клемме на одном из переключателей. Подключите красный провод от второго выключателя к его общему выводу. Подсоедините черный провод от другого контроллера к его общему выводу.

Подсоедините черный линейный провод к общей клемме на одном из переключателей.

Подключив его таким образом, вы сможете быстро выключать или включать любой свет, питаемый от вашей цепи, но только при использовании односторонних выключателей. Если вы хотите постоянно включать и выключать свет, используйте сундук с двумя кнопками.

4-й шаг:

Мы почти закончили. Теперь все, что вам нужно сделать, это подключить красный провод от второго переключателя к его типовой клемме, а затем подключить черный провод от другого контроллера к его общей клемме.

Затем соедините обе клеммы дорожки на обоих переключателях вместе, используя два провода дорожки (обычно провода черного и белого цветов). Два провода должны идти с кабелем, который соединяет эти переключатели.

Подсоедините красный провод от второго выключателя к его общему выводу.

— Это позволяет подключить его к левому или правому пассажирскому терминалу.

Подсоедините черный провод от первого переключателя к его типичной клемме и подключите этот же черный провод к любой клемме второго переключателя (левой или правой). Теперь у вас есть двусторонний переключатель.

5-й шаг:

Когда вы закончили подключение переключателей, пришло время подключить их и убедиться, что они работают правильно.

Последним шагом является подключение черных проводов от каждого выключателя к их общей клемме. -Это позволяет подключать его к левому или правому пассажирскому терминалу.

Подсоедините черный провод от другого выключателя к его общему выводу.

— Это позволяет подключить его к левому или правому пассажирскому терминалу.

-Черный провод от другого выключателя в его общей клемме. -Это позволяет подключать его к левому или правому пассажирскому терминалу.

• Подсоедините красный провод от второго выключателя к его общему выводу.
• Подсоедините черный провод от другого выключателя к его общему выводу.
• Подсоедините обе контактные клеммы к обоим переключателям

6-й шаг:

Соедините контактные зажимы на обоих переключателях вместе с помощью двух контактных проводов (обычно черного и белого цветов). Два провода должны идти с кабелем, который соединяет эти переключатели.

Соедините контактные зажимы на обоих переключателях вместе.

-Используйте два дорожных троса (обычно черного и белого цвета). Два провода должны идти с кабелем, который соединяет эти переключатели.

Ремонт дома Электрика

Сначала вам нужно знать, что электропроводка в доме не сложна. Тем не менее, это требует некоторого времени и усилий. Если вы никогда раньше не занимались электромонтажными работами, то это может оказаться непростой задачей.

Отличный способ начать с того, чтобы научиться монтировать электропроводку в собственном доме или квартире, чтобы в будущем не было сюрпризов, когда что-то сломается.

Второе, что необходимо учитывать при выполнении электромонтажных работ, это безопасность. Убедитесь, что все ваши инструменты изолированы, чтобы защитить вас от ударов, и убедитесь, что вы выключили выключатель в той области, где вы работаете. Вы также можете проверить линию с помощью мультиметра, прежде чем начать, чтобы убедиться, что питание отключено.

Эти шаги помогут вам создать цепь, используя схему подключения 2-позиционного переключателя.

• Подсоедините черный провод от другого выключателя к его общему выводу. -Это позволяет подключать его к левому или правому пассажирскому терминалу.
• Соедините контактные клеммы на обоих переключателях вместе, используя два контактных провода (обычно черного и белого цвета). Два провода должны идти с кабелем, который соединяет эти переключатели.

Заключение

Мы надеемся, что вам понравилась эта статья о том, как подключить схему двухпозиционного переключателя. Поговорите с электриком напрямую с помощью Video Chat a Pro, чтобы он помог вам подключить двухпозиционный переключатель. Или наймите местного подрядчика по электротехнике, выполнив поиск среди наших электротехнических компаний.

Очень полезно, отличный сервис

Клэй Эрбес клиент

Видеочат Робин Крускол

Отличный парень. Быстрые вдумчивые ответы!

Марк Шааф клиент

Видео чат Робин Крускол

Подробнее Отзывы

Учитесь у лучших

Узнайте, как сделать это своими руками с помощью Video Chat a Pro! Лицензированные продавцы доступны 24/7 для видеочатов, чтобы дать рекомендации по ремонту или установке своими руками.

Будь то ремонт автомобилей, сантехника, работа с системами отопления, вентиляции и кондиционирования, ремонт бытовой техники, ремонт электрики или установка системы орошения. Как сделать своими руками с помощью Video Chat a Pro здесь, чтобы помочь.



Подробнее

Проходной выключатель — схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

• Где применить такую ​​схему?
• Схема переключения
  • Что особенного?
  • Что требуется?
• Электрическое переключение
• Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. При этом схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит и днем, и ночью.
4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта — входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта — один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

• распределительная коробка;
• осветительный прибор;
Выключатели проходные
• — 2 шт.;
• крестовой переключатель;
коробки розеток
• — 3 шт.;
• 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

• бокорезы;
набор отверток
• ;
• инструмент для снятия изоляционного слоя с жил проводов;
мультиметр
• ;
Инструмент
• для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

• 2-жильный — ноль и фаза от питающей сети;
• 2-жильный — ноль и фаза от осветительного прибора;
• 3-жильный — от одного проходного выключателя;
• 3-жильный — от второго проходного выключателя;
• 4-жильный — от кроссового выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно — в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
4. Абсолютно аналогичная коммутация производится со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

К цепи управления освещением можно подключить и четвертый выключатель, и пятый, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.
