Как работает проходной переключатель. Чем отличается от обычного выключателя. Схемы подключения для управления светом из 2, 3 и более мест. Принцип действия перекрестного переключателя. Как правильно подключить проходные и перекрестные выключатели.

Содержание

Что такое проходной переключатель и зачем он нужен

Проходной переключатель (также называемый проходным выключателем) — это специальный тип выключателя, который позволяет управлять освещением из нескольких мест. В отличие от обычного выключателя, у проходного три контакта вместо двух, что дает возможность создавать более сложные схемы подключения.

Основные преимущества использования проходных переключателей:

  • Управление светом из разных точек помещения (например, в начале и конце длинного коридора)
  • Повышение комфорта и безопасности передвижения по дому
  • Экономия электроэнергии за счет удобного включения/выключения света
  • Возможность создания сложных систем освещения в больших помещениях

Чем проходной переключатель отличается от обычного выключателя

Главные отличия проходного переключателя от обычного выключателя света:


  1. Наличие трех контактов вместо двух
  2. Возможность коммутации в двух положениях
  3. Способность работать в паре с другим проходным переключателем
  4. Более сложная внутренняя схема переключения контактов

Благодаря этим особенностям проходные переключатели позволяют создавать гибкие схемы управления освещением из нескольких мест. При этом внешне они могут выглядеть так же, как обычные одноклавишные выключатели.

Принцип работы проходного переключателя

Принцип работы проходного переключателя основан на переключении фазного провода между двумя линиями. Рассмотрим базовую схему на примере управления светом из двух мест:

  1. К одному из контактов первого переключателя подводится фаза
  2. Два других контакта соединяются с соответствующими контактами второго переключателя
  3. От одного из контактов второго переключателя провод идет на светильник

При переключении любого из выключателей происходит изменение пути прохождения фазы, что приводит к включению или выключению света. Важно, что состояние освещения меняется при каждом переключении любого из выключателей, независимо от текущего положения.


Схема подключения проходных переключателей для управления из двух мест

Базовая схема подключения двух проходных переключателей для управления освещением из двух мест выглядит следующим образом:

  1. От распределительной коробки идет трехжильный кабель к первому переключателю
  2. Фазный провод подключается к центральному контакту первого переключателя
  3. Два других провода соединяют соответствующие контакты первого и второго переключателей
  4. От второго переключателя идет кабель на светильник
  5. Нулевой провод напрямую соединяет распределительную коробку и светильник

При подключении важно правильно соединить контакты переключателей между собой. Обычно они маркируются цветом или цифрами на корпусе.

Использование перекрестного переключателя для управления из трех и более мест

Для управления освещением из трех и более мест используются перекрестные переключатели. Они устанавливаются между двумя проходными переключателями и имеют 4 контакта.

Принцип работы перекрестного переключателя:

  • Имеет два положения переключения
  • В одном положении соединяет параллельные провода
  • В другом положении перекрещивает соединение проводов

Это позволяет изменять путь прохождения фазы между проходными переключателями, обеспечивая управление из дополнительных точек.

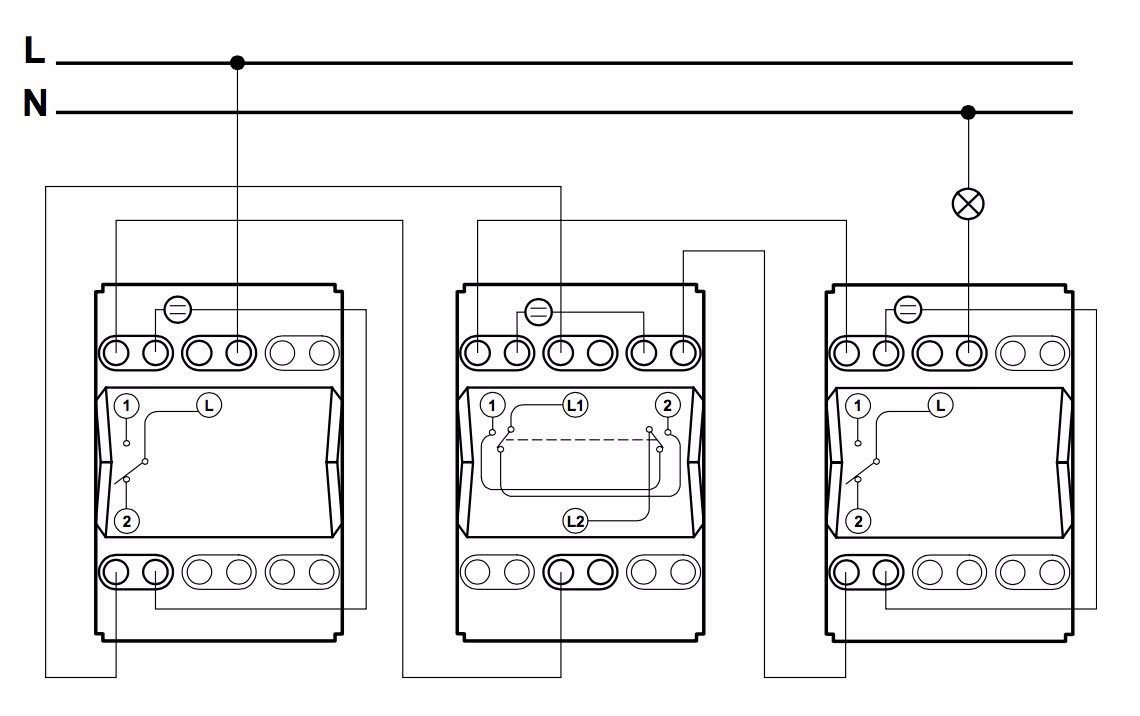

Схема подключения для управления из трех мест

Схема подключения для управления освещением из трех мест включает:

  1. Два проходных переключателя по краям
  2. Один перекрестный переключатель между ними
  3. Четырехжильный кабель для соединения переключателей

Последовательность подключения:

  1. Проходные переключатели подключаются как в схеме для двух мест
  2. Вместо прямого соединения между проходными ставится перекрестный
  3. К перекрестному подводятся по две жилы с каждой стороны
  4. Контакты перекрестного соединяются согласно его схеме (обычно указана на корпусе)

При правильном подключении свет можно будет включать/выключать из любой из трех точек независимо от положения других переключателей.

Особенности подключения для управления из четырех и более мест

Для управления освещением из четырех и более мест схема усложняется:

  • Используются два проходных переключателя по краям
  • Между ними устанавливаются два или более перекрестных переключателя
  • Все перекрестные соединяются последовательно четырехжильным кабелем

Каждый дополнительный перекрестный переключатель добавляет еще одну точку управления. Теоретически их количество не ограничено, но на практике редко используется больше 4-5 точек из-за сложности монтажа.


Рекомендации по монтажу проходных и перекрестных переключателей

При установке проходных и перекрестных переключателей важно учитывать следующие моменты:

  • Тщательно планируйте схему до начала монтажа
  • Используйте кабель с нужным количеством жил
  • Правильно идентифицируйте контакты переключателей
  • Надежно изолируйте все соединения
  • Проверяйте работу схемы на каждом этапе монтажа
  • При сложных схемах рекомендуется обратиться к специалисту

Грамотный монтаж обеспечит надежную и безопасную работу системы освещения с управлением из нескольких мест.


Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение.

Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель

SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а

2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод

L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

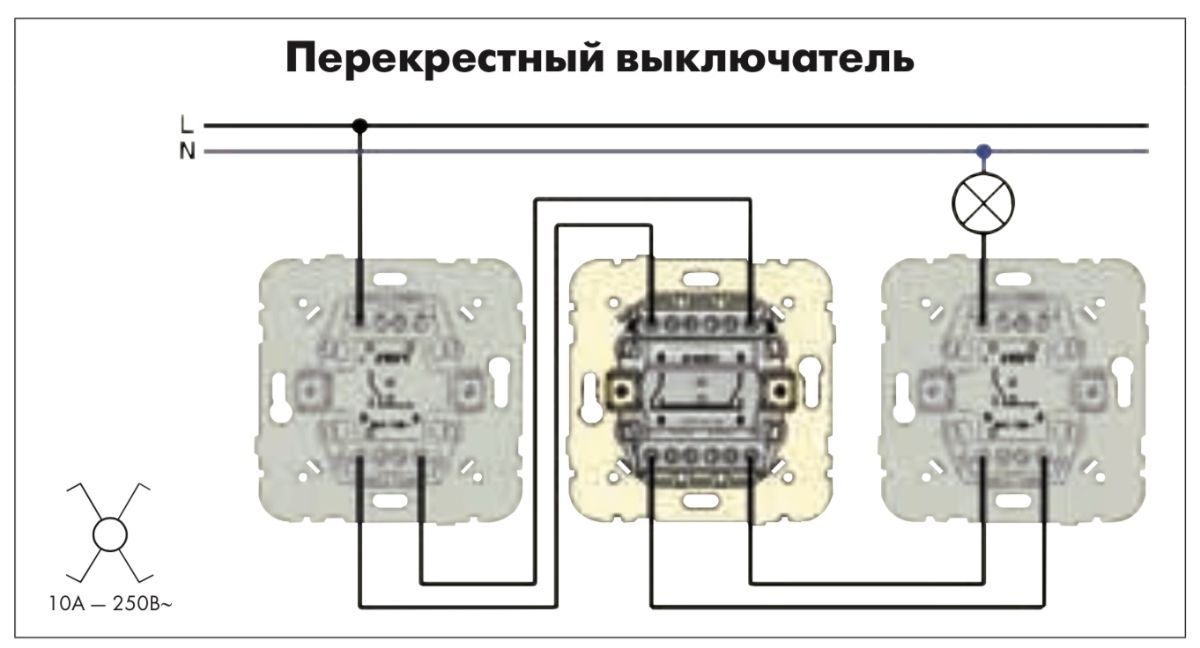

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Схема подключения перекрестного переключателя – RozetkaOnline.COM

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье “Схема подключения проходного выключателя (переключателя)“), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.


Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

    • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.


    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:
    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

    • Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.


    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.


    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!


    Как подключить проходной выключатель с 2х и более мест

    Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

    Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

    Принцип работы

    Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

    Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

    При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

    За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

    Схемы подключения

    Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

    Электрическая схема

    Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

    Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

    При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

    Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

    Монтажная схема с распредкоробкой

    Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

    За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

    Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

    Управление освещением с трех мест и более

    Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

    Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

    Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

    Принцип работы перекрестного переключателя (выключателя)

    Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

    Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

    Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

    Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

    Схема подключения проходного выключателя для управления из 3х мест

    Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

    Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

    Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

    Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

    Схема подключения проходного выключателя для управления из 4х мест

    Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

    При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

    При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

    Схема подключения проходного выключателя для управления из 5 мест

    Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

    Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

    Электронные устройства

    Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

    Одним из таких устройств является KillerSwitch — устройство для включения
    и выключения освещения из разных мест российского производства.

    Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

    1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
    2. С применением клавишных или кнопочных выключателей без фиксации.

    Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

    Схемы подключения электронного устройства KillerSwitch

    Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

    Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

    Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

    1. относительно высокая стоимость;
    2. сравнительно низкая надежность;
    3. возможность ложных срабатываний;
    4. сложность обслуживания и ремонта.

    Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

    Сенсорные модификации

    В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

    Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

    Сенсорные выключатели в интерьере

    Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

    Схема подключения двух проходных сенсорных выключателей

    Схема подключения трех проходных сенсорных выключателей

    Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

    Выводы

    При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

    • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
    • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
    • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
    • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
    • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

    В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

    Видео по теме

    Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

    Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

    Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

    Помогла28Не помогла1

    Практика подключения перекрёстного 2х клавишного выключателя

    2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

    Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

    Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

    Схема подключения выключателя в квартире

    ТЕСТ:

    Тест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

    Пройдите тест на знание систем включения света из нескольких мест.

    1. Из скольких мест можно включать свет?

    а)из двух

    б)из любого количества при использовании переключателей разной конструкции

    1. Можно ли использовать промежуточные переключатели вместо проходных?

    а)да, при установке соответствующих перемычек

    б)нет

    1. Какие провода используются для подключения?

    а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

    б)только специальные

    1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

    а)нет

    б)да, если использовать аппаратуру одного производителя и одной серии.

    Результаты теста:

    • б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
    • а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
    • остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

    Работа схемы с 3 видами вык-лей – обычным,  проходным и перекрёстным

    Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

    Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

    Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

    Схема управления освещения с трех мест

    Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

    Схема подключения двухклавишный выключателей

    Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

    Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

    Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

    • приходит два провода вместо одного;
    • внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
    • оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

    При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

    Обозначение на схемах выключателей

    Для чего нужен перекрестный вык-ль вместе с 2 проходными

    Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

    Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

    При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

    Переходной выключатель в двух местах

    Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

    Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

    Схема управления из двух мест

    Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

    Схема управления из трех мест

    Обозначение 6 видов перекр-х вык-лей

    На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

    Условные обозначения однополюсных выключателей

    Они отличаются также рисунком на наружной клавише.

    Перекрестный переключатель — схема подключения на 2 точки

    Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

    Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

    Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

    Перекрестный двухклавишный выключатель

    Схема подключения 2-х клавишного перек-го вык-ля

    Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

    Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

    Схема 2 контактов перекрёстных вык-лей

    При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

    Схема 2 контактов перекрёстных выключателей

    Сделать своими руками 2 вида вык-лей – перек-ый и проходной

    Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

    Как сделать из 2-х клавишного проходного — перекрестный

    Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

    Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

    Переделка 2-х клавишного обычного вык-ля в проходной

    При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

    Переделка 2-х клавишного обычного выключателя в проходной

    Как подключить перек-ый перек-ль – 2 способа прокладки проводов

    После составления схемы её необходимо смонтировать и подключить.

    2 способа разводки проводов для проходных и перек-ых вык-лей

    Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

    Схема подключения к перекрестному переключателю

    К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

    Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

    2 способа разводки проводов

    Как подключить двухклавишный проходной выключатель

    Подключение 2-х видов вык-лей

    Подключение 2 видов выключателей

    При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

    На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

    Подключение переключателя с двумя контактами одноклавишного

    На этом подключение проходного переключателя.

    Подключение проходного переключателя

    Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

    Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

    Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

    • даже при выключенном свете на всех приборах присутствует высокое напряжение;
    • при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

    Как избежать 5 ошибок при монтаже

    Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

    • К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
    • Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
    • Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
    • Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
    • Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

    Ответы на 5 часто задаваемых вопросов

    Есть вопросы, которые задают люди при выборе таких систем:

    • Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
    • Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
    • Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
    • Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
    • На какое напряжение рассчитаны такие приборы? На любое, до 220В.

    Топ 5 производителей

    Выключатель NESSEN

    Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

    • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
    • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
    • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
    • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
    • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

    На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

    Сборка Legrand Valena

    Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

    что это такое, конструкция и порядок подключения

    На чтение 9 мин Просмотров 1.4к. Опубликовано Обновлено

    При необходимости управлять осветительными приборами из двух точек в протяженных помещениях традиционно применяются так называемые «проходные» выключатели. Установка этих изделий заметно повышает комфортность эксплуатации промышленных и бытовых электросетей. Намного сложнее решается вопрос управления электрическим освещением при желании переключать его из трех различных мест. В этом случае потребуется специальный промежуточный прибор, неофициальное название которого – «перекрестный выключатель».

    Применение перекрестных устройств

    Применение перекрестного выключателя на лестнице

    Нередки ситуации, когда возникает потребность в освещении лестничного пролета в подъезде с возможностью включения и отключения лампочек на каждой из его площадок. Это и есть тот случай, когда без использования перекрестных выключателей в комплекте с двумя проходными приборами решить вопрос никак не удастся. Похожее положение создается, если потребуется управлять освещением сразу в трех комнатах, не возвращаясь постоянно в исходную точку.

    К местам, в которых коммутацию освещения удобно организовать с помощью перекрестных выключателей также относят:

    • подвалы частных домов и загородных особняков;
    • чердачные помещения деревянных и городских строений;
    • длинные коридоры, нередко встречающиеся на служебных площадях.

    Этот способ применим и в том случае, когда требуется обустроить систему включения и выключения осветительных линий в помещениях большой площади (в выставочных залах, например). При их наличии для управления осветительными приборами из удаленных точек площадки не нужно по нескольку раз в день пресекать ее из одного конца в другой. Достаточно подойти к размещенному в удобном месте 2-х клавишному перекрестному переключателю и с его помощью произвести нужные коммутации.

    Принцип работы

    Схема работы перекрестного выключателя

    Понять, как работает двухклавишный перекрестный переключатель, поможет ознакомление со схемой необходимых соединений. Прибор подключается в осветительную сеть следующим образом:

    • в схеме используются три коммутационных прибора – два проходных выключателя по краям и один перекрестный, расположенный между ними;
    • земляная жила или ноль от распределительной коробки прокладывается напрямую до осветительного прибора;
    • фазный провод сначала подводится к входному зажиму одного из сквозных выключателей;
    • затем он с выходных клемм протягивается до входных контактов перекрестного двухклавишного выключателя;
    • с него этот же провод коммутируется на выходные клеммы второго проходного выключателя;
    • после этого он поступает на осветительный прибор (лампу или люстру).

    Для подключения двух проходных выключателей нужны три провода, а для монтажа перекрестного прибора их потребует на один больше.

    Управление освещением из 4-х мест

    Чтобы управлять осветительным прибором из 4-х мест, придется использовать более сложную схему коммутаций. В ее состав обязательно вводятся два проходных выключателя и два перекрестных переключателя.

    Промежуточные приборы позволяют коммутировать линию с одного направления на другое или лишь после этого производить переключения, характерные для трех точек.

    При скрытой проводке перекрестные и проходные переключатели допускается монтировать в типовых закладных коробках. Места их установки выбираются, исходя из целесообразности, а также с учетом удобства эксплуатации и обслуживания. Однако в любом случае первые должны располагаться в середине, а вторые – по краям общей схемы.

    Разновидности выключателей

    Поворотный перекрестный выключатель

    На практике встречаются несколько типов перекрестных переключателей, отличающихся видом элемента управления и способом установки. В соответствии с первым признаком эти изделия имеют следующие исполнения:

    • клавишные приборы;
    • поворотные устройства.

    Для понимания различия этих вариантов необходимо ознакомиться с каждым из них более подробно.

    Клавишные устройства

    Изделия этого класса пользуются большим спросом потребителя, поскольку удобны в управлении и выглядят достаточно эстетично. С их помощью удается разрывать одну цепочку и одновременно подключать другую.

    Трёхклавишный проходной сенсорный выключатель c ДУ на 3 поста Livolo из стекла

    Обычные или стандартные клавишные приборы коммутируют только одну цепь.

    По количеству задействованных в них кнопок они бывают одноклавишными (простейший вариант), двухклавишными и 3-х клавишными. При ознакомлении с монтажной схемой приборы различают по числу подводимых к розетке проводов:

    • одноклавишный проходной переключатель имеет две контактные подводки;
    • у простого перекрестного выключателя их предусмотрено 3 штуки;
    • двухклавишный перекрестный прибор рассчитан на 4 контакта и провода.

    Трехклавишные и двухклавишные перекрестные выключатели позволяют коммутировать несколько независимых цепочек с осветительными приборами. Посредством одноклавишного прибора удается управлять только одной цепью.

    Поворотные перекрестные приборы

    Выключатели этого типа не пользуются особой популярностью и чаще всего применяются на производственных объектах. Они также востребованы в складских помещениях и при необходимости управления уличным освещением.

    В бытовых условиях их используют лишь в исключительных случаях, при повышенной влажности, например.

    Для замыкания и размыкания контактов в этих устройствах используется специальный рычажный механизм.

    Накладные и встроенные

    Накладной одноклавишный перекрестный выключатель

    По способу установки переключатели подразделяются на встроенные и накладные. Первая разновидность изделий монтируется еще на стадии возведения строения или при замене электропроводки. В этом случае соединительные провода прокладываются в толще стен или закрепляются в кабельных каналах.

    Накладные переключатели фиксируются прямо на стенных поверхностях, так что потребность в кабельных каналах в этом случае отпадает. К недостаткам этих приборов относят издержки эксплуатации из-за возможности сильного загрязнения. С другой стороны, они прекрасно вписываются в современные интерьеры.

    Характеристики перекрестных устройств

    На отечественном рынке представлено множество моделей электротехнических приборов, используемых для управления светом из 3-х мест. Они выпускаются как российскими, так и зарубежными производителями и отличаются в основном своей стоимостью. Независимо от марки и исполнения изделия основные его характеристики представлены следующими параметрами:

    • Коммутируемое напряжение – 220 Вольт.
    • Сила тока в цепи – до 10-ти Ампер.
    • Материал корпуса – пластмасса, термопласт или поликарбонат.
    • Класс защиты (выбирается в зависимости от условий эксплуатации).
    Классификация степеней защиты

    В изделиях, устанавливаемых в помещениях повышенной влажности, уровень защиты выбирается с максимальным значением.

    Инструкция по установке системы

    Подключение перекрестного одноклавишного выключателя

    Системы управления с перекрестным выключателем монтируются в следующей последовательности:

    1. Сначала прокладывается, а затем фиксируется удобным способом двухжильный провод, необходимый для подключения сквозных (крестовых) переключателей.
    2. Вблизи оставляются небольшие петли, формируемые на цельных проводах, после чего оба прибора устанавливаются на выбранных местах.
    3. К проходным устройствам подводятся сформованные ранее концы проводников (ноль или фаза).
    4. Электросеть проверяется на возможность управления освещением из 2-х мест.
    5. При положительном результате напряжение с нее снимается посредством линейного автомата.
    6. В обесточенных цепях в зоне размещения перекрестного устройства в проложенном проводе делается разрыв, в который затем монтируется сам переключатель.
    7. После этого останется включить электропитание и проверить на работоспособность всю систему.

    При монтаже необходимо использовать кабель, жилы которого по своему сечению соответствуют предполагаемой нагрузке. При прокладке цепей управления в подъезде или на улице рекомендуется выбирать провод с двойной изоляцией.

    Особенности подключения двухклавишного переключателя

    Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку — она либо крепится на защелках, либо прикручена винтом.

    Подключение коммутирующего прибора

    В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

    При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

    Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

    1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
    2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
    3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
    4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

    На завершающем этапе монтажных работ следует вернуть на место декоративную рамку и поставить демонтированные ранее клавиши.

    Монтаж соединений в распределительной коробке

    Распределительная коробка

    Внутри распредкоробки важно различать следующие виды проводных жил:

    • питающий (фазный) провод, подводимый от линейного автомата;
    • отводящий проводник с фазой, идущий к выключателю;
    • один или несколько проводов, протянутых до осветителя.

    Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

    1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
    2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
    3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
    4.  Остальные протягиваются до двух выходных контактов коммутационного прибора.

    При рассмотрении соединений в распредкоробке необходимо учитывать защитную заземляющую жилу в желто-зеленой изоляции.

    Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago». При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

    Подключение на люстре или светильнике

    В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

    На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

    Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.

    При обустройстве перекрестных переключателей соблюдение всех требований по их монтажу строго обязательно. Только в этом случае можно быть уверенным в том, что система управления освещением будет функционировать нормально.

    Выключатель проходной – что это такое, схемы подключения, принцип работы

    Что такое проходной выключатель и как он работает

    Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

    Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

    Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

    Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

    Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

    Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

    Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

    Выбор, конструкция и отличия проходных выключателей

    Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

    1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм²
    2. Не пытайтесь собрать подобную схему на обычных выключателях.

    Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

    На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

    Проходной же правильнее называть не выключателем, а переключателем.

    Так как он, именно переключает цепь с одного рабочего контакта на другой.

    По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

    А вот с обратной стороны сразу видна вся разница:

    • у проходного 1 клемма сверху и 2 снизу
    • у обычного 1 сверху и 1 снизу

    Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

    Преимущества установки проходного выключателя

    Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

    Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

    Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

    Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

    • высокая надежность и безопасность эксплуатации;
    • мгновенное отключение электроснабжения помещения при необходимости из любой точки;
    • оптимальное расходование электроэнергии;
    • низкая себестоимость;
    • простая установка, не требующая привлечения специалистов;
    • отсутствие сложных настроек.

    Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

    Подключение проходного переключателя

    В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

    В разобранном состоянии можно легко увидеть три контактных клеммы.

    Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

    Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

    При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

    После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

    Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

    Со вторым выключателем проделываете ту же самую операцию:

    • ищите общую клемму
    • подключаете на нее фазный проводник, который будет идти на лампочку
    • на оставшиеся подсоединяете две другие жилы

    Схема подключение проводов проходного выключателя в распредкоробке


    Схема без заземляющего проводника.

    Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

    • кабель питания с автомата освещения распредщитка
    • кабель на переключатель №1
    • кабель на переключатель №2
    • кабель на светильник или люстру

    При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

    • белый(серый) – фаза
    • желто зеленый – земля

    или второй вариант:

    Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

    1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
    2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
    3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

    А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

    Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

    Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

    Основные правила подключения в этой схеме которые вам нужно запомнить:

    • фаза с автомата должна приходить на общий проводник первого выключателя
    • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

    • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
    • ноль и земля подаются напрямую без выключателей сразу на лампочки

    Что покупать для реализации схемы

    Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

    Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

    Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

    На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

    Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

    Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

    Известные производители проходных переключателей

    Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

    Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

    Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

    Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

    У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

    Как сделать проходной выключатель своими руками

    Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

    Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

    Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

    Процесс переделки простого выключателя в проходной состоит из следующих этапов:

    • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
    • аккуратно выдавливается сердцевина выключателя;
    • отжимаются зажимы корпуса на внутреннем механизме выключателя;
    • одна из клемм вынимается из гнезда;
    • переустанавливается один контакт напротив другого;
    • на контакты устанавливается коромысло;
    • корпус собирается обратно.

    Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

    Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

    Что ограничивает число проходных выключателей

    Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

    При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

    Новые технологии: сенсорные проходные выключатели

    Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

    Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

    Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

    На фото — сенсорный выключатель.

    Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

    Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

    Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

    В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

    На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

    На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

    Рассмотрим схемы подключения проходных сенсорных переключателей.

    Здесь показано соединение двух сенсорных проходных выключателей.

    Здесь показано соединение трех проходных сенсорных выключателей.

    Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

    В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

    Управление освещением с трех мест и более

    Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

    Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

    Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

    Принцип работы перекрестного переключателя (выключателя)

    Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

    Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

    Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

    Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

    Схема подключения трех выключателей

    Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

    Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

    Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

    Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

    Схема подключения четырех выключателей

    Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

    При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

    При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

    Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

    Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

    1. относительно высокая стоимость;
    2. сравнительно низкая надежность;
    3. возможность ложных срабатываний;
    4. сложность обслуживания и ремонта.

    Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

    Заключение

    Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

    Видео по теме

    Источники

    • https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
    • https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
    • https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
    • https://ProFazu.ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
    • https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

    Учебное пособие по физике: Электрический ток

    Если два требования электрической цепи выполнены, заряд будет проходить через внешнюю цепь. Говорят, что есть ток — поток заряда. Использование слова current в этом контексте означает просто использовать его, чтобы сказать, что что-то происходит в проводах — заряд движется. Однако ток — это физическая величина, которую можно измерить и выразить численно. Как физическая величина, , ток — это скорость, с которой заряд проходит через точку в цепи.Как показано на диаграмме ниже, ток в цепи можно определить, если можно измерить количество заряда Q , проходящего через поперечное сечение провода за время t . Ток — это просто соотношение количества заряда и времени.

    Текущее — это величина ставки. В физике есть несколько скоростных величин. Например, скорость — это величина скорости — скорость, с которой объект меняет свое положение. Математически скорость — это отношение изменения положения к времени.Ускорение — это величина скорости — скорость, с которой объект меняет свою скорость. Математически ускорение — это отношение изменения скорости к времени. А мощность — это величина скорости — скорость, с которой работа выполняется на объекте. Математически мощность — это отношение работы к времени. В каждом случае величины скорости математическое уравнение включает некоторую величину во времени. Таким образом, ток как величина скорости будет математически выражен как

    Обратите внимание, что в приведенном выше уравнении для обозначения величины тока используется символ I .

    Как обычно, когда количество вводится в Классе физики, также вводится стандартная метрическая единица, используемая для выражения этой величины. Стандартная метрическая единица измерения силы тока — ампер . Ампер часто сокращается до Ампер и обозначается символом А . Ток в 1 ампер означает, что 1 кулон заряда проходит через поперечное сечение провода каждую 1 секунду.

    1 ампер = 1 кулон / 1 секунда

    Чтобы проверить свое понимание, определите ток для следующих двух ситуаций.Обратите внимание, что в каждой ситуации дается некоторая посторонняя информация. Нажмите кнопку Проверить ответ , чтобы убедиться, что вы правы.

    Провод изолируют поперечным сечением 2 мм и определяют, что заряд 20 C может пройти через него за 40 с.

    		 Сечение провода длиной 1 мм изолируется, и определяется, что заряд 2 Кл проходит через него за 0,5 с.

    I = _____ Ампер

    		I = _____ Ампер

    Обычное направление тока

    Частицы, которые переносят заряд по проводам в цепи, являются подвижными электронами.Направление электрического поля в цепи по определению является направлением, в котором проталкиваются положительные испытательные заряды. Таким образом, эти отрицательно заряженные электроны движутся в направлении, противоположном электрическому полю. Но в то время как электроны являются носителями заряда в металлических проводах, носителями заряда в других цепях могут быть положительные заряды, отрицательные заряды или и то, и другое. Фактически, носители заряда в полупроводниках, уличных фонарях и люминесцентных лампах одновременно являются как положительными, так и отрицательными зарядами, движущимися в противоположных направлениях.

    Бен Франклин, проводивший обширные научные исследования статического и токового электричества, считал положительные заряды носителями заряда. Таким образом, раннее соглашение о направлении электрического тока было установлено в том направлении, в котором будут двигаться положительные заряды. Это соглашение прижилось и используется до сих пор. Направление электрического тока условно является направлением движения положительного заряда. Таким образом, ток во внешней цепи направлен от положительной клеммы к отрицательной клемме батареи.Электроны действительно будут двигаться по проводам в противоположном направлении. Зная, что настоящими носителями заряда в проводах являются отрицательно заряженные электроны, это соглашение может показаться немного странным и устаревшим. Тем не менее, это соглашение, которое используется во всем мире, и к которому студент-физик может легко привыкнуть.

    Зависимость тока от скорости дрейфа

    Ток связан с количеством кулонов заряда, которые проходят точку в цепи за единицу времени.Из-за своего определения его часто путают со скоростью дрейфа количества. Скорость дрейфа означает среднее расстояние, пройденное носителем заряда за единицу времени. Как и скорость любого объекта, скорость дрейфа электрона, движущегося по проводу, — это отношение расстояния ко времени. Путь типичного электрона через проволоку можно описать как довольно хаотический зигзагообразный путь, характеризующийся столкновениями с неподвижными атомами. Каждое столкновение приводит к изменению направления электрона.Однако из-за столкновений с атомами в твердой сети металлического проводника на каждые три шага вперед приходится два шага назад. С электрическим потенциалом, установленным на двух концах цепи, электрон продолжает движение до , перемещаясь вперед на . Прогресс всегда идет к положительному полюсу. Однако общий эффект бесчисленных столкновений и высоких скоростей между столкновениями заключается в том, что общая скорость дрейфа электрона в цепи ненормально мала. Типичная скорость дрейфа может составлять 1 метр в час.Это медленно!

    Тогда можно спросить: как может быть ток порядка 1 или 2 ампер в цепи, если скорость дрейфа составляет всего около 1 метра в час? Ответ таков: существует много-много носителей заряда, движущихся одновременно по всей длине цепи. Ток — это скорость, с которой заряд пересекает точку в цепи. Сильный ток является результатом нескольких кулонов заряда, пересекающих поперечное сечение провода в цепи. Если носители заряда плотно упакованы в провод, тогда не обязательно должна быть высокая скорость, чтобы иметь большой ток.То есть носителям заряда не нужно преодолевать большое расстояние за секунду, их просто должно быть много, проходящих через поперечное сечение. Ток не имеет отношения к тому, насколько далеко заряды перемещаются за секунду, а скорее к тому, сколько зарядов проходит через поперечное сечение провода в цепи.

    Чтобы проиллюстрировать, насколько плотно упакованы носители заряда, мы рассмотрим типичный провод, который используется в цепях домашнего освещения — медный провод 14-го калибра. В срезе этого провода длиной 0,01 см (очень тонком) их будет целых 3.51 x 10 20 атом меди. Каждый атом меди имеет 29 электронов; маловероятно, что даже 11 валентных электронов одновременно будут двигаться как носители заряда. Если мы предположим, что каждый атом меди вносит только один электрон, то на тонком 0,01-сантиметровом проводе будет целых 56 кулонов заряда. При таком большом количестве подвижного заряда в таком маленьком пространстве малая скорость дрейфа может привести к очень большому току.

    Чтобы проиллюстрировать это различие между скоростью заноса и течением, рассмотрим аналогию с гонками.Предположим, что была очень большая гонка черепах с миллионами и миллионами черепах на очень широкой гоночной трассе. Черепахи не очень быстро двигаются — у них очень низкая скорость дрейф . Предположим, что гонка была довольно короткой — скажем, длиной 1 метр — и что значительный процент черепах достиг финишной черты в одно и то же время — через 30 минут после начала гонки. В таком случае течение будет очень большим — миллионы черепах пересекают точку за короткий промежуток времени.В этой аналогии скорость связана с тем, насколько далеко черепахи перемещаются за определенный промежуток времени; а ток зависит от того, сколько черепах пересекли финишную черту за определенный промежуток времени.

    Природа потока заряда

    Как только было установлено, что средняя скорость дрейфа электрона очень и очень мала, вскоре возникает вопрос: почему свет в комнате или в фонарике загорается сразу после включения переключателя? Разве не будет заметной задержки по времени перед тем, как носитель заряда перейдет от переключателя к нити накала лампочки? Ответ — нет! и объяснение того, почему раскрывает значительную информацию о природе потока заряда в цепи.

    Как было сказано выше, носителями заряда в проводах электрических цепей являются электроны. Эти электроны просто поставляются атомами меди (или любого другого материала, из которого сделана проволока) внутри металлической проволоки. Как только переключатель переводится в положение на , цепь замыкается, и на двух концах внешней цепи устанавливается разность электрических потенциалов. Сигнал электрического поля распространяется почти со скоростью света ко всем мобильным электронам в цепи, приказывая им начать марш с маршем .По получении сигнала электроны начинают двигаться по зигзагообразной траектории в обычном направлении. Таким образом, щелчок переключателя вызывает немедленную реакцию во всех частях схемы, заставляя носители заряда повсюду двигаться в одном и том же направлении. В то время как фактическое движение носителей заряда происходит с низкой скоростью, сигнал, который информирует о начале движения, движется со скоростью, составляющей долю от скорости света.

    Электроны, которые зажигают лампочку в фонарике, не должны сначала пройти от переключателя через 10 см провода к нити накала.Скорее, электроны, которые зажигают лампочку сразу после того, как переключатель переведен в положение на , являются электронами, которые присутствуют в самой нити накала. Когда переключатель повернут, все подвижные электроны повсюду начинают движение; и именно подвижные электроны, присутствующие в нити накала, непосредственно ответственны за зажигание ее колбы. Когда эти электроны покидают нить накала, в нее входят новые электроны, которые ответственны за зажигание лампы. Электроны движутся вместе, как вода в трубах дома.Когда кран поворачивается с на , вода в кране выходит из крана. Не нужно долго ждать, пока вода из точки входа в ваш дом переместится по трубам к крану. Трубы уже заполнены водой, и вода во всем водном контуре одновременно приводится в движение.

    Развиваемая здесь картина потока заряда представляет собой картину, в которой носители заряда подобны солдатам, идущим вместе, повсюду с одинаковой скоростью.Их движение начинается немедленно в ответ на установление электрического потенциала на двух концах цепи. В электрической цепи нет места, где носители заряда расходуются или расходуются. Хотя энергия, которой обладает заряд, может быть израсходована (или лучше сказать, что электрическая энергия преобразуется в другие формы энергии), сами носители заряда не распадаются, не исчезают или иным образом не удаляются из схема. И нет места в цепи, где бы начали скапливаться или накапливаться носители заряда.Скорость, с которой заряд входит во внешнюю цепь на одном конце, такая же, как скорость, с которой заряд выходит из внешней цепи на другом конце. Ток — скорость потока заряда — везде одинакова. Поток заряда подобен движению солдат, идущих вместе, повсюду с одинаковой скоростью.

    Проверьте свое понимание

    1.Говорят, что ток существует всякий раз, когда _____.

    а. провод заряжен

    г. аккумулятор присутствует

    г. электрические заряды несбалансированные

    г. электрические заряды движутся по петле

    2. У тока есть направление. По соглашению ток идет в направлении ___.

    а. + заряды перемещаются

    г.- электроны движутся

    г. + движение электронов

    3. Скорость дрейфа подвижных носителей заряда в электрических цепях ____.

    а. очень быстро; меньше, но очень близко к скорости света

    г. быстрый; быстрее, чем самая быстрая машина, но далеко не скорость света

    г. медленный; медленнее Майкла Джексона пробегает 220-метровую

    г.очень медленно; медленнее улитки

    4. Если бы электрическую цепь можно было сравнить с водяной цепью в аквапарке, то ток был бы аналогичен ____.

    Выбор:

    A. давление воды

    Б. галлонов воды, стекающей с горки в минуту

    С.вода

    D. нижняя часть ползуна

    E. водяной насос

    F. верх горки

    5. На схеме справа изображен токопроводящий провод. Две площади поперечного сечения расположены на расстоянии 50 см друг от друга. Каждые 2,0 секунды через каждую из этих областей проходит заряд 10 ° C.Сила тока в этом проводе ____ А.

    а. 0,10

    г. 0,25

    г. 0,50

    г. 1.0

    e. 5,0

    ф. 20

    г. 10

    ч.40

    и. ни один из этих

    6. Используйте диаграмму справа, чтобы заполнить следующие утверждения:

    а. Ток в один ампер — это поток заряда со скоростью _______ кулонов в секунду.

    г. Когда заряд 8 C проходит через любую точку цепи за 2 секунды, ток составляет ________ A.

    г. Если за 10 секунд поток заряда через точку A (диаграмма справа) проходит 5 ° C, то ток равен _________ A.

    г. Если ток в точке D равен 2,0 А, то _______ C заряда проходит через точку D за 10 секунд.

    e. Если 12 ° C заряда пройдет мимо точки A за 3 секунды, то 8 C заряда пройдут мимо точки E за ________ секунд.

    ф. Верно или неверно:

    Ток в точке E значительно меньше тока в точке A, поскольку в лампочках расходуется заряд.

    Учебное пособие по физике: Требования схемы

    Предположим, вам дали небольшую лампочку, электрохимический элемент и оголенный медный провод, и вас попросили найти четыре различных расположения трех элементов, которые приведут к образованию электрической цепи, которая зажгла бы лампочку. Какие четыре расположения могут привести к успешному зажиганию лампочки? И что еще более важно, что общего у каждой из четырех схем, что привело бы нас к пониманию двух требований к электрической цепи?

    Само по себе упражнение является стоящим занятием, и если оно не выполнялось раньше, следует попробовать его перед чтением дальнейшего.Как и во многих лабораторных занятиях, в фактическом участии в работе есть сила, которую нельзя заменить простым чтением о ней. Когда это упражнение выполняется в классе физики, есть множество наблюдений, которые можно сделать, наблюдая за классом, полным студентов, стремящихся найти четыре схемы. Часто используются следующие меры, которые не приводят к включению лампочки.

    После нескольких минут попыток, нескольких здоровых смешков и периодических восклицаний о том, насколько сильно нагревается провод, нескольким ученикам удается зажечь лампочку.В отличие от вышеупомянутых попыток, первая успешная попытка характеризуется созданием полной проводящей петли от положительной клеммы к отрицательной клемме, при этом как батарея, так и лампочка являются частью петли. Как показано на схеме справа, основание лампочки подключается к положительному выводу элемента, а провод проходит от ребристых сторон лампочки вниз к отрицательному выводу элемента. Создается полная проводящая петля, в которую входит лампочка.Существует цепь, и заряд течет по всему проводящему пути, зажигая при этом лампочку. Сравните расположение элемента, лампы и провода справа с неудачным расположением, показанным выше. При попытке A провод не возвращается к отрицательному выводу ячейки. В попытке B провод действительно образует петлю, но не возвращается к отрицательному выводу ячейки. В попытке C нет полного цикла. Попытка D похожа на попытку B в том, что есть петля, но не от положительной клеммы к отрицательной.И при попытке E возникает петля, и она идет от положительного вывода к отрицательному; это цепь, но лампочка в нее не входит. ВНИМАНИЕ: Попытка E приведет к нагреванию ваших пальцев, когда вы держите оголенный провод, и заряд начнет течь с высокой скоростью между положительной и отрицательной клеммами.

    Анатомия лампочки

    Как только одна группа студентов успешно зажигает лампочку, многие другие лабораторные группы быстро следуют ее примеру.Но тогда возникает вопрос, какими еще способами можно расположить элемент, лампочку и оголенный провод, чтобы зажечь лампочку. Часто короткий урок анатомии лампочки побуждает лабораторные группы быстро найти одну или несколько оставшихся схем.

    Лампочка — это относительно простое устройство, состоящее из нити накала, опирающейся на два провода или как-то прикрепленных к ним. Провода и нить накала — это проводящие материалы, которые позволяют заряду проходить через них.Один провод подключается к ребристым сторонам лампочек. Другой провод подключается к нижнему цоколю лампочки. Ребристый край и нижнее основание разделены изоляционным материалом, который предотвращает прямой поток заряда между нижним основанием и ребристым краем. Единственный путь, по которому заряд может пройти от ребристого края к нижнему основанию или наоборот, — это путь, который включает провода и нить накала. Заряд может входить в ребристый край, проходить через нить и выходить из нижнего основания; или он может войти в нижнее основание, пройти сквозь нить и выйти из ребристого края.Таким образом, есть две возможные точки входа и две соответствующие точки выхода.

    Успешный способ зажечь лампу, как показано выше, заключался в размещении нижнего основания лампы на положительной клемме и соединении ребристого края с отрицательной клеммой с помощью провода. Любой заряд, который попадает в лампочку в нижнем основании, выходит из лампы в том месте, где провод соприкасается с ребристым краем. Тем не менее, нижнее основание не обязательно должно быть той частью лампы, которая касается положительного полюса.Лампа загорится так же легко, если ребристый край поместить поверх положительной клеммы, а нижнее основание соединить с отрицательной клеммой с помощью провода. Последние две схемы, которые приводят к включению лампочки, включают размещение лампы на отрицательном выводе ячейки, либо путем соприкосновения с ребристым краем, либо с нижним основанием. Затем провод должен соединить другую часть лампы с положительной клеммой элемента.

    Требование замкнутого проводящего пути

    Есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь.Первое наглядно продемонстрировано вышеупомянутой деятельностью. Должен быть замкнутый проводящий путь, который простирается от положительного вывода к отрицательному. Недостаточно просто наличия замкнутого проводящего контура; Сама петля должна проходить от положительного вывода к отрицательному выводу электрохимической ячейки. Электрический контур похож на водяной контур в аквапарке. Поток заряда по проводам аналогичен потоку воды по трубам и горкам в аквапарке.Если труба закупоривается или ломается так, что вода не может пройти полный путь через контур , то поток воды скоро прекратится. В электрической цепи все соединения должны быть выполнены из токопроводящих материалов, способных переносить заряда. По мере продолжения эксперимента с ячейкой, лампочкой и проводом некоторые студенты исследуют способность различных материалов нести заряд, вставляя их в свои цепи. Металлические материалы являются проводниками и могут быть вставлены в цепь, чтобы успешно зажечь лампочку.С другой стороны, бумага и пластмассы обычно являются изоляторами, и их вставка в цепь будет препятствовать прохождению заряда до такой степени, что ток пропадет и лампочка больше не загорится. Должен быть замкнутый проводящий контур от положительного вывода к отрицательному, чтобы установить цепь и иметь ток.

    С пониманием этого первого требования к электрической цепи становится ясно, что происходит, когда лампа накаливания в настольной лампе или торшере перестает работать.Со временем нить накаливания лампочки становится слабой и хрупкой, часто может сломаться или просто ослабнуть. Когда это происходит, цепь разомкнута, и замкнутый проводящий контур больше не существует. Без замкнутого проводящего контура не может быть ни цепи, ни потока заряда, ни горящей лампочки. В следующий раз, когда вы обнаружите сломанную лампочку в лампе, осторожно извлеките ее и осмотрите нить. Часто встряхивание снятой лампы вызывает дребезжание; нить накала, вероятно, упала с опорных стоек, на которые она обычно опирается, на дно стеклянного шара.При встряхивании вы услышите стук нити, ударяющейся о стеклянный шар.

    Потребность в энергоснабжении

    Второе требование к электрической цепи, которое является общим для каждой из успешных попыток, продемонстрированных выше, заключается в том, что на двух концах цепи должна быть разность электрических потенциалов. Чаще всего это устанавливается при использовании электрохимической ячейки, набора ячеек (т.е.е., аккумулятор) или какой-либо другой источник энергии. Существенно, что существует некоторый источник энергии, способный увеличивать электрическую потенциальную энергию заряда, когда он перемещается от терминала с низкой энергией к терминалу с высокой энергией. Как обсуждалось в Уроке 1, для перемещения положительного тестового заряда против электрического поля требуется энергия. Применительно к электрическим цепям движение положительного тестового заряда через элемент от вывода с низким энергопотреблением к выводу с высоким энергопотреблением является движением против электрического поля.Это движение заряда требует, чтобы над ним была проделана работа, чтобы поднял его на терминал с более высокой энергией. Электрохимический элемент выполняет полезную роль в обеспечении энергии для работы с зарядом, чтобы накачать его или переместить его через ячейку от отрицательного вывода к положительному. Таким образом, ячейка устанавливает разность электрических потенциалов на двух концах электрической цепи. (Концепция разности электрических потенциалов и ее применение к электрическим цепям подробно обсуждались в Уроке 1.)

    В бытовых электрических цепях энергия подается местной коммунальной компанией, которая отвечает за обеспечение того, чтобы пластины hot и нейтральные внутри распределительной коробки вашего дома всегда имели разность электрических потенциалов около 110 вольт. 120 Вольт (в США). В типичной лабораторной деятельности электрохимический элемент или группа элементов (то есть батарея) используется для установления разности электрических потенциалов на двух концах внешней цепи около 1.5 Вольт (одна ячейка) или 4,5 Вольт (три ячейки в упаковке). Часто проводят аналогии между электрической цепью и водяным контуром в аквапарке или поездкой на американских горках в парке развлечений. Во всех трех случаях что-то движется по полному циклу, то есть по цепи. И во всех трех случаях важно, чтобы схема включала участок, где энергия подводится к воде, каботажному кораблю или заряду, чтобы переместить его вверх по склону против его естественного направления движения от низкопотенциальной энергии к низкоэнергетическому. высокая потенциальная энергия.В аквапарке есть водяной насос, который перекачивает воду с уровня земли на вершину горки. Поездка на американских горках оснащена цепью с приводом от двигателя, которая переносит состав вагонов для горок от уровня земли до вершины первого падения. А электрическая цепь имеет электрохимический элемент, батарею (группу ячеек) или какой-либо другой источник энергии, который перемещает заряд с уровня земли (отрицательный вывод) на положительный вывод. Путем постоянной подачи энергии для перемещения заряда от клеммы с низкой энергией и низким потенциалом к ​​клемме с высокой энергией и высоким потенциалом можно поддерживать непрерывный поток заряда.

    Устанавливая эту разницу в электрическом потенциале, заряд может течь вниз по внешней цепи. Это движение заряда естественно и не требует энергии. Подобно движению воды в аквапарке или американским горкам в парке развлечений, движение под уклон является естественным и происходит без потребности в энергии из внешнего источника. Разница потенциалов — будь то гравитационный или электрический потенциал — заставляет воду, каботажную машину и заряд двигаться.Эта разность потенциалов требует ввода энергии от внешнего источника. В случае электрической цепи одним из двух требований для создания электрической цепи является источник энергии.

    В заключение, есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь. Требования:

    1. Должен быть источник энергии, способный выполнять работу на зарядке, чтобы переместить его из места с низким энергопотреблением в место с высоким энергопотреблением и, таким образом, установить разность электрических потенциалов на двух концах внешней цепи.
    2. Во внешней цепи должен быть замкнутый проводящий контур, который простирается от положительной клеммы с высоким потенциалом к ​​отрицательной клемме с низким потенциалом.

    Проверьте свое понимание

    1. Если электрическую схему можно сравнить с водным контуром в аквапарке, то …

    … батарея будет аналогична ____.

    … положительный полюс аккумуляторной батареи будет аналогичен ____.

    … ток аналогичен ____.

    … заряд будет аналогичен ____.

    … разность электрических потенциалов аналогична ____.

    Выбор:

    A. давление воды

    Б. галлонов воды, стекающей с горки в минуту

    С.вода

    D. нижняя часть ползуна

    E. водяной насос

    F. верх горки

    2. Используйте свое понимание требований к электрической цепи, чтобы определить, будет ли проходить заряд через следующие устройства ячеек, лампочек, проводов и переключателей.Если нет расхода заряда то объясните почему нет.

    а.

    		 б.

    Поток заряда: да или нет?

    Пояснение:

    		Поток заряда: да или нет?

    Пояснение:

    c.

    		 d.

    Поток заряда: да или нет?

    Пояснение:

    		Поток заряда: да или нет?

    Пояснение:

    3.На схеме справа показана лампочка, подключенная к автомобильному аккумулятору 12 В. Показаны клеммы + и -.

    а. Когда + заряд проходит через батарею от D к A, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал. Точка максимальной энергии в батарее — это клемма ______ (+, -).

    г. Когда + заряд движется по внешней цепи от A к D, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал.Точка максимальной энергии во внешней цепи находится ближе всего к клемме ______ (+, -).

    г. Используйте знаки>, <и = для сравнения электрического потенциала (В) в четырех точках цепи.

    V A V B V C V D

    4. В фильме Танго и Кэш Курт Рассел и Сильвестр Сталлоне сбегают из тюрьмы, спрыгнув с вершины высокой стены по воздуху на высоковольтную линию электропередачи.Перед прыжком Сталлоне возражает против этой идеи, говоря Расселу: «Мы собираемся поджариться». Рассел отвечает: «Ты ведь не учился в школе физики. Пока ты касаешься только одного провода, и твои ноги не касаются земли, тебя не ударит током». Это правильное утверждение?

    Страница не найдена | MIT

    Перейти к содержанию ↓
    • Образование
    • Исследовать
    • Инновации
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О Массачусетском технологическом институте
    • Подробнее ↓
      • Прием + помощь
      • Студенческая жизнь
      • Новости
      • Выпускников
      • О MIT
    Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
    Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

    Предложения или отзывы?

    Электрические проблемы: решено 10 наиболее распространенных проблем

    Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

    «Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов проекта This Old House для телепроектов.

    Признаки напряжения могут быть очевидными — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно прячущихся за стенами, потолками и накладками.

    Защита блока предохранителей

    Коробки предохранителей

    , подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

    Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

    Нанимайте профессионала и избегайте опасности возгорания

    Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

    «Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», — говорит Галлант. .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

    Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

    Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

    Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

    Общие электрические проблемы

    1. Зажим

    Иллюстрация Яна Варпола

    Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитано на светильник.

    Нарушение кода? Да.

    Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги — искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

    Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для более старых, немаркированных светильников используйте только 60-ваттные лампы или меньше.

    2. Открытые распределительные коробки

    Иллюстрация Яна Варпола

    Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

    Нарушение кода? Да.

    Уровень опасности: Минимальный, если провода находятся вне досягаемости.

    Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

    3. Мерцающие огни в ветреную погоду

    Иллюстрация Яна Варпола

    Что это означает: Изношенная проводка в водоотталкивающем элементе (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

    Нарушение кода? №

    Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

    Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить втулку.

    4. Слишком мало торговых точек

    Иллюстрация Яна Варпола

    Что это означает: Сильная зависимость от удлинителей и удлинителей.

    Нарушение кода? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема, а затем через каждые 12 футов).

    Уровень опасности: Минимальный, если вы используете усиленные удлинители калибра 14 или более толстые. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

    Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

    5. Нет GFCI

    Иллюстрация Яна Варпола

    Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

    Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

    Уровень опасности: Высокий.

    Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

    6. Панель с шлейфом

    Ян Варпол

    Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота с одной цепью.) Метка на каждой панели указывает, сколько цепей она может разместить.

    Нарушение кода? Да.

    Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

    Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

    7. Алюминиевая проводка

    Ян Варпол

    Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

    Нарушение кода? Нет; дедушка в.

    Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

    Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар США) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, предотвращающую коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

    8. Провода с заколкой в ​​спину

    Иллюстрация Яна Варпола

    Что это означает: На новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

    Нарушение кода? Нет. Практика разрешена даже для нового строительства.

    Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

    Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из розеточной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

    9. Незаземленные (2-контактные) розетки

    Иллюстрация Яна Варпола

    Что это означает: В проводке вашего дома нет возможности безопасно проводить паразитный ток, выходящий за пределы проводов.

    Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

    Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

    Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

    10. Заглушка выпадает из розетки

    Иллюстрация Яна Варпола

    Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

    Нарушение кода? №

    Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

    Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

    Старая электропроводка: это безопасно?

    Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

    Ручка и трубка

    Самая ранняя система электропроводки в жилых помещениях имеет обтянутый тканью горячий провод и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в каркас.

    Предупреждения: Не может быть заземлен или включен в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

    Бронированный кабель (Bx)

    Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

    Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

    Двухжильный кабель в пластиковой оболочке

    Первый провод с ПВХ изоляцией (Romex).

    Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

    Где найти

    Электрик: Allen Gallant
    Gallant Electric
    Waltham, MA
    781-862-4636

    Разъем алюминий-медь:
    Twister # 65
    Ideal Industries
    Sycamore, IL
    800-435-0705
    www.idealindustries.com

    Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses по адресу:

    % PDF-1.4 % 699 0 объект > эндобдж xref 699 74 0000000016 00000 н. 0000004495 00000 н. 0000004710 00000 н. 0000004754 00000 н. 0000004781 00000 н. 0000004831 00000 н. 0000004979 00000 п. 0000005037 00000 н. 0000005477 00000 н. 0000005514 00000 н. 0000005567 00000 н. 0000005646 00000 н. 0000005723 00000 н. 0000007847 00000 н. 0000007925 00000 н. 0000009497 00000 н. 0000011555 00000 п. 0000013525 00000 п. 0000015378 00000 п. 0000015753 00000 п. 0000016107 00000 п. 0000017463 00000 п. 0000019417 00000 п. 0000021545 00000 п. 0000024238 00000 п. 0000025194 00000 п. 0000027182 00000 п. 0000027456 00000 п. 0000028586 00000 п. 0000028824 00000 п. 0000068570 00000 п. 0000068609 00000 п. 0000094966 00000 п. 0000095005 00000 п. 0000113038 00000 н. 0000120341 00000 н. 0000130802 00000 н. 0000136475 00000 н. 0000136546 00000 н. 0000136646 00000 н. 0000136724 00000 н. 0000136773 00000 н. 0000136865 00000 н. 0000136914 00000 н. 0000137020 00000 н. 0000137069 00000 н. 0000137164 00000 н. 0000137213 00000 н. 0000137350 00000 н. 0000137398 00000 н. 0000137501 00000 н. 0000137597 00000 п. 0000137697 00000 н. 0000137745 00000 н. 0000137855 00000 н. 0000137903 00000 н. 0000137999 00000 н. 0000138047 00000 н. 0000138096 00000 н. 0000138200 00000 н. 0000138249 00000 н. 0000138358 00000 н. 0000138407 00000 н. 0000138513 00000 н. 0000138562 00000 н. 0000138686 00000 н. 0000138735 00000 н. 0000138848 00000 н. 0000138897 00000 н. 0000139001 00000 н. 0000139050 00000 н. 0000139098 00000 н. 0000004320 00000 н. 0000001813 00000 н. трейлер ] / Назад 3408039 / XRefStm 4320 >> startxref 0 %% EOF 772 0 объект > поток hWypdT մ V, + ia% vJ)% * Iml q8>% \ | (B.8 qb @ & @ 2La3vz @ ~ o% [rLOg {㽱 @ `8eP U6a | xpkWSdǰm + k | CfDG / nbˎ \ .j = ~ njxŋ; z {) YC {%: 7o> Az «{Ss ‘# c2b>) iZH ~ 5wX? 9k_u1judi # | Sž7r7ϿN? ׽ kmlIl67hz9me} UFz8? L & jr [VAMhP_w = 5dfg = n U «> 3R ߐ GǎY: tn ~ SuYQe-x% * Pl6 / 9Ģ9oDY * FTn: CLčPcEkYKCU-N * W | m6; \ [fkEVfi9 eukV ~ ۭ [nr \ ͒.» VÜQHpV (xE2ZP ۀ! W&Z

    Описание подключения термостата


    Предупреждение : в /home/customer/www/electrical-online.com/public_html/wp-content/plugins/adsense-daemon/Adsense-Daemon обнаружено нечисловое значение.php on line 243

    В этой статье я собираюсь объяснить функцию и схему подключения наиболее распространенных термостатов для управления микроклиматом в домашних условиях. Эта информация предназначена для того, чтобы помочь вам понять функцию термостата, чтобы помочь вам при установке нового, замене или обновлении старого. Мы сосредоточимся в основном на основах домашних термостатов отопления / охлаждения, и в первую очередь я объясню их назначение.

    Термостат — это устройство управления, которое обеспечивает простой пользовательский интерфейс с внутренними устройствами системы климат-контроля вашего дома.При использовании регулируемой уставки работа термостата состоит в том, чтобы включить либо систему отопления, либо систему охлаждения, чтобы поддерживать желаемую комнатную температуру в доме, и выключить систему, когда желаемая температура будет достигнута.

    Самая простая из систем (например, более старая печь с принудительной подачей воздуха / газа, работающая только на обогрев и имеющая постоянную запальную лампу), требует только два провода для управления. Они подключаются к двухпроводному термостату (обычно это механический термостат с шариком, наполненным ртутью, соединенным со свернутой биметаллической лентой).

    Базовый двухпроводной термостат можно сравнить с простым однополюсным переключателем, который вы найдете по всему дому, только вместо того, чтобы включать и выключать переключатель по мере необходимости, механический или электронный механизм контроля температуры является оператором выключатель.

    Клеммы обычно имеют маркировку «R» и «W». Обычно они работают при напряжении 24 В переменного тока, и источником этой управляющей мощности является управляющий трансформатор, установленный снаружи или внутри корпуса печи.Линейное напряжение, питающее печь (для работы двигателя нагнетателя вентилятора), понижается до более безопасного уровня 24 В (для открытия газового регулирующего клапана требуется 24 В), и после создания последовательного контура, по крайней мере, через одно предохранительное устройство ( самый простой и обязательный из них — это отключение при перегреве), мощность повышается до термостата, и когда температура в помещении падает ниже заданного значения, контакты замыкаются, замыкая цепь на газовый клапан, позволяя ему открыться, основная горелка должна зажечься и начать цикл нагрева.

    В этой самой простой из систем отопления, когда температура теплообменника повышается, другой контакт замыкается на стороне линейного напряжения в уравнении, и электродвигатель нагнетателя вентилятора начинает перемещать воздух через теплообменник и выходить через воздуховоды внутрь. дом. Если вентилятор не запускается по какой-либо причине, теплообменник станет слишком горячим, и устройство предельной температуры откроет цепь к газовому клапану, закрыв клапан и остановив цикл нагрева.

    Если в системе вашего дома этого года изготовления вина есть приспособления для кондиционирования (охлаждения), то в проводке термостата будет не менее трех проводов (для некоторых потребуется отдельная клемма «R» для обогрева и охлаждения, и они будут обозначены «Rh» и «Rc» теперь требует минимум 4 провода), «R», «W» и клемма «Y».

    Когда выбран режим охлаждения (основные термостаты нагрева / охлаждения имеют переключатель режимов «нагрев», «охлаждение» или «авто»), когда температура в помещении поднимается выше заданного значения, термостат закрывает соединение. между клеммами «R» и «Y», замыкающими цепь к блоку компрессора и конденсатора, который обеспечивает охлаждение змеевиков испарителя, установленных в выпускном трубопроводе системы.

    Следующим шагом вперед по сравнению со старыми домашними системами было внедрение переключателя «вентилятор вкл / авто».Эта функция позволяет циркулировать воздух в доме с помощью вентилятора в печи без нагрева или охлаждения воздуха, проходящего через систему.

    В самой базовой системе эта функциональность обеспечивается за счет использования центрального реле вентилятора, и для низковольтной проводки термостата теперь потребуется минимум три провода (для блоков, работающих только на обогрев) и четыре провода (для нагрева / охлаждения / вентилятор) для управления. Эта дополнительная клемма на термостате обозначена буквой «G».

    Когда выбрана настройка «вентилятор включен», контакты между «R» и «G» замыкаются, включая реле, которое напрямую питает двигатель нагнетателя, независимо от запроса на нагрев или охлаждение.

    Если вы заменяете старый термостат новым цифровым термостатом, электронике в этих устройствах может потребоваться еще один провод для клеммы с меткой «C». Эта клемма предназначена для общего подключения управляющего трансформатора, который будет обеспечивать постоянное напряжение 24 В между клеммами «R» и «C» для питания самого термостата.

    Если добавить провода к месту расположения термостата невозможно или очень сложно, поищите термостат с батарейным питанием, для работы которого не потребуется клемма «C».Очевидным недостатком этого является то, что если батарея разрядится, термостат перестанет работать.

    Системы климат-контроля сильно изменились за последние несколько лет с развитием электронного управления. Это сделало агрегаты более эффективными, с дополнительными функциями безопасности, и с этим для среднего домовладельца сложнее отремонтировать или заменить любые части системы, которые могут выйти из строя (и они это сделают, но только тогда, когда вам это действительно нужно). !)

    Однако клеммы современных термостатов по-прежнему имеют те же обозначения и обеспечивают те же функции, что и те, которые мы обсуждали до сих пор.Они просто становятся немного более сложными, поэтому, если вы предварительно проводите электромонтаж в новом доме, проконсультируйтесь с подрядчиком, предоставляющим систему HVAC, о том, какая проводка термостата требуется. Для новой системы может потребоваться до десяти проводов (например, двухступенчатая система нагрева, двухступенчатая система охлаждения, реверсивные клапаны теплового насоса, управление вентилятором и т. Д.).

    Если бы система имела двухступенчатый нагрев и / или охлаждение, клеммы 2-й ступени были бы помечены W1 и W2 для нагрева, Y1 и Y2 для охлаждения. Эти дополнительные клеммы не показаны на этой схеме.

    Теперь, когда вы вооружены базовым пониманием системы контроля температуры в вашем доме, теперь вы сможете определить, какая у вас система и какие функции вам понадобятся при замене или обновлении существующего термостата. .

    Надеюсь, эта статья помогла с вашим вопросом о подключении термостата. Спасибо, что нашли время прочитать это! Если у вас есть какие-либо вопросы или комментарии по поводу вашей печи, не стесняйтесь оставлять комментарии ниже.

    Не уверены в том, что будете заниматься этим типом проектов самостоятельно? Уже нет!

    Вы были сбиты с толку трехпозиционным переключателем, изо всех сил пытались установить новую розетку или просто откладывали выполнение любого проекта электропроводки самостоятельно, потому что вы не чувствовали себя уверенно, работая с электричеством? Я полностью понимаю. Электричество может быть совершенно пугающим. Тем не менее, вооруженные , информация , вы должны иметь для безопасной и полной работы, домовладельцы, такие как вы CAN , выполняют самые простые проекты домашней электропроводки.

    Вместо того, чтобы рыскать в Интернете в поисках информации, необходимой для работы над проектом или проблемой электропроводки, я могу порекомендовать огромный ресурс, который объединяет практически все, что вам нужно знать. Я не поддерживаю многие проекты, но я полностью поддерживаю этот — DVD или электронную книгу «Основы домашней электропроводки».

    Поскольку я получил лицензию, подмастерье электрика, я возлагаю довольно большие надежды на ресурс DIY. Он должен быть профессиональным, технически правильным и, прежде всего, фокусироваться на безопасности.Я нашел все это на этом DVD и уверен, что вы будете впечатлены качеством информации, содержащейся в этом прекрасном ресурсе.

    Этот простой для понимания учебник (и нет — вам не нужно понимать технический «жаргон») разбирает большинство проектов домашней электропроводки, с которыми вы столкнетесь в доме, и предоставляет подробные пошаговые инструкции о том, как завершите их — безопасно и грамотно. Этот всеобъемлющий, профессионально созданный DVD придаст вам уверенности, необходимой для работы над любым из проектов домашней электропроводки! Это инструмент, который я рекомендую каждому домашнему мастеру рассмотреть возможность добавления в свой ящик для инструментов! Для получения дополнительной информации нажмите здесь.

    Цепь переключателя

    | Электропроводка контура переключателя

    Мы включаем и выключаем свет каждый день, не задумываясь. Когда он не горит, виновником часто становится неисправная лампочка. В других случаях, особенно с осветительными приборами, это может быть петля переключателя.

    См. Все, что вы хотели знать о шлейфах переключения, ниже. Как всегда, если вам нужна помощь в каком-либо электрическом проекте, ImproveNet может помочь вам найти лучших электриков поблизости от вас.

    Что такое петля переключателя?

    С точки зрения непрофессионала, петля переключателя — это еще один термин для схемы проводки, созданной для подключения осветительной арматуры к настенному переключателю. Вместо того, чтобы тянуть шнур каждый раз, когда вы хотите включить или выключить свет, вы щелкаете выключателем или нажимаете кнопку, чтобы включить свет.

    Когда возникает петля переключения?

    Петля переключателя возникает, когда и переключатель на конце цепи или входящий кабель, и нейтраль становятся горячими выводами и подключаются к клемме.

    Как работает электропроводка переключателя?

    В контуре переключателя, горячий и нейтральный провод прибывают к осветительной арматуре, прежде чем достигнут переключателя. Если бы вы просто соединили провода от света с выключателем, свет всегда был бы включен. Вместо этого мы используем схему разводки петли переключателя, чтобы контролировать, когда вы хотите, чтобы свет включался и выключался.

    Как сделать петлю переключателя?

    Для создания петли переключателя подключите входящий горячий (черный) провод к белому нейтральному проводу, идущему к переключателю.Пометьте белый провод на каждом конце черной лентой или черной краской, чтобы указать, что он горячий. Далее входящий белый нейтральный провод присоединяется к светильнику, как обычно, а черный провод от переключателя подключается к светильнику. При этом горячий провод сначала проходит в обход приспособления, затем проходит через переключатель и возвращается к приспособлению.

    Что такое переключающая ножка?

    Переключатель, также известный как горячий (черный) провод, описанный выше, — это провод, который фактически включает свет.Он отправляет электричество на осветительный прибор.

    Найдите электрика

    Как видите, петли переключателей не только обеспечивают удобство, но и улучшают дизайн нашего дома, скрывая уродливые шнуры вентиляторов и осветительных приборов.

    Похожие записи

    31.08.2023 0

    Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

    30.08.2023 0

    Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

    29.08.2023 0

    Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
