Проходной перекрестный переключатель схема подключения. Схема подключения перекрестного выключателя для управления освещением из нескольких мест

Как подключить перекрестный выключатель для управления светом из трех и более точек. Какая схема подключения используется для перекрестного переключателя. Чем отличается от проходного выключателя. Как правильно соединить провода при монтаже.

Что такое перекрестный выключатель и для чего он нужен

Перекрестный (промежуточный) выключатель предназначен для управления освещением из трех и более мест. Он используется совместно с проходными выключателями и позволяет включать/выключать свет из любой точки.

Основные особенности перекрестного выключателя:

• Имеет 4 клеммы для подключения проводов
• Устанавливается между двумя проходными выключателями
• Позволяет коммутировать цепь в двух положениях
• Применяется для управления светом в длинных коридорах, на лестницах и т.д.

Чем перекрестный выключатель отличается от проходного

Главные отличия перекрестного выключателя от проходного:

• 4 клеммы вместо 3
• Используется только в комбинации с проходными выключателями
• Имеет 2 пары контактов, которые переключаются перекрестно
• Позволяет управлять светом из 3 и более мест

Внешне перекрестный выключатель может выглядеть как обычный одноклавишный. Но его схема подключения отличается наличием 4 контактов.

Схема подключения перекрестного выключателя

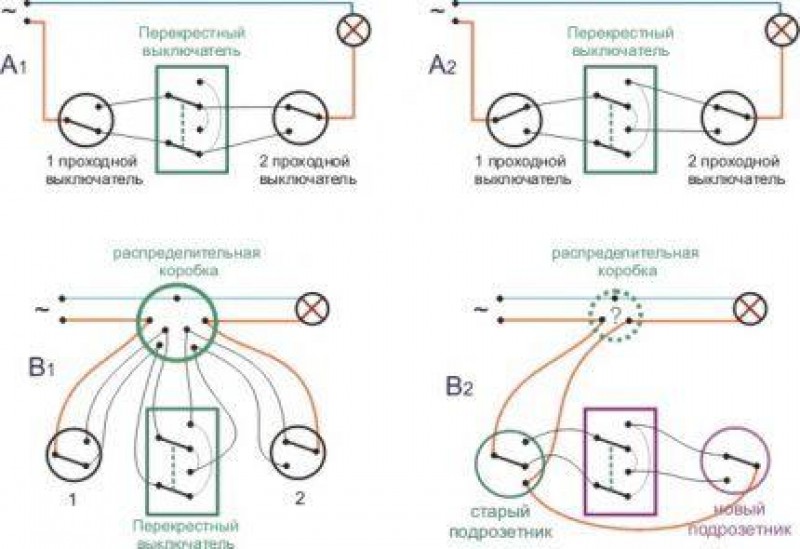

Типовая схема подключения перекрестного выключателя выглядит следующим образом:

1. Фаза подается на первый проходной выключатель
2. С него два провода идут на перекрестный выключатель
3. С перекрестного выключателя два провода подключаются ко второму проходному
4. От второго проходного выключателя провод идет на лампу

При этом нулевой провод подключается напрямую к лампе, минуя выключатели.

Как правильно подключить провода к перекрестному выключателю

Провода к клеммам перекрестного выключателя подключаются в следующем порядке:

• Клеммы L1 и L2 — провода от первого проходного выключателя
• Клеммы 1 и 2 — провода ко второму проходному выключателю

Важно соблюдать парность подключения проводов и не путать входящие и исходящие линии. Это обеспечит правильную работу схемы.

Пошаговая инструкция по монтажу перекрестного выключателя

Установка и подключение перекрестного выключателя выполняется в следующем порядке:

1. Обесточить электроцепь
2. Установить подрозетник (для скрытого монтажа)
3. Подготовить концы проводов
4. Подключить провода к клеммам согласно схеме
5. Закрепить выключатель в подрозетнике
6. Установить декоративную рамку
7. Проверить работоспособность

При монтаже важно правильно идентифицировать провода и не перепутать их подключение. Это обеспечит корректную работу всей схемы.

Типичные ошибки при подключении перекрестного выключателя

При монтаже перекрестного выключателя нужно избегать следующих ошибок:

• Неправильное определение входящих и исходящих проводов
• Перепутывание проводов при подключении к клеммам
• Ненадежная фиксация проводов в клеммах
• Повреждение изоляции проводов при зачистке
• Отсутствие проверки работоспособности перед окончательным монтажом

Внимательность при подключении и проверка схемы позволят избежать этих типичных ошибок.

Преимущества использования перекрестных выключателей

Установка перекрестных выключателей дает ряд преимуществ:

• Возможность управления освещением из любого удобного места
• Повышение комфорта и безопасности в помещении
• Энергосбережение за счет удобного включения/выключения света
• Возможность создания сложных схем освещения
• Современный дизайн выключателей

Это делает перекрестные выключатели отличным выбором для управления светом в больших помещениях.

Часто задаваемые вопросы о перекрестных выключателях

Можно ли использовать перекрестный выключатель отдельно?

Нет, перекрестный выключатель работает только в комбинации с двумя проходными выключателями. Отдельно его использовать нельзя.

Сколько проводов нужно для подключения перекрестного выключателя?

Для подключения перекрестного выключателя требуется 4 провода — по два с каждой стороны.

Чем отличается схема на 3 места от схемы на 4 и более мест?

Схема на 3 места содержит 2 проходных и 1 перекрестный выключатель. При управлении с 4 и более мест добавляются дополнительные перекрестные выключатели между проходными.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

• высокая стоимость;
• выключатели этих типов быстро выходят из строя;
• хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
• выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

• у обычного одноклавишного 2 контакта;
• у проходного -3;
• у перекрёстного — 4.

Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)

У одноклавишного проходного выключателя 3 контакта

У обычного одноклавишного выключателя 2 контакта

У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Напряжение	220–230 В
Сила тока	10 А
Материал корпуса	термопласт поликарбонат пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
3. Установить переключатели на своё постоянное место.
4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

   Подключение проводов

5. Убедиться, что освещением можно независимо управлять из 2-х точек.
6. Отключить цепь от питающей сети.
7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

   Подключение в разрыв двухжильного кабеля

8. Подключить цепь к питающей сети.
9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей Оцените статью: Поделитесь с друзьями!

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Схема подключения перекрестного переключателя – RozetkaOnline.COM

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье “Схема подключения проходного выключателя (переключателя)“), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Подключение перекрестного выключателя: схема, видео, инструкция

При организации освещения в местах, где необходимо управление источником света из трёх мест и больше, применяются промежуточные или же перекрёстные выключатели. Данный тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными выключателями. Установка и подключение их имеет свои особенности, о которых вы должны знать. Далее для читателей сайта Сам Электрик будет предоставлена инструкция, доходчиво объясняющая, как выполнить подключение перекрестного выключателя света с трех мест и более.

Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

• выходных контактных клемм для подключения проводов;
• механизма крепежа к стене;
• токопроводящих перемычек, находящихся внутри корпуса;
• группы контактов;
• механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
2. Маркировки пары — вход и выход.
3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

• Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
• Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Схема подключения перекрестного переключателя с проходными:

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

На видео ниже наглядно показывается, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом – его надёжность и долговечность без окисления и ухудшения контакта.

Также рекомендуем просмотреть видео, на котором наглядно разобрана схема подключения двух перекрестных выключателей с проходными двухклавишными:

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!

Будет интересно прочитать:

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла28Не помогла1

Схемы Подключения Проходных И Перекрестных Выключателей

Схема управления освещения с трех мест Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы.


Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.
Подключение проходного выключателя управление освещением из 3 х мест

Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками — считается, что несколько проходных моделей работают более надежно.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта 1 входной, 2 выходных. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Из скольких мест можно включать свет?

В поворотных контакты замыкаются при помощи поворотного механизма.

Такая конструкция позволяет одновременно отключать или включать по два контакта. Схема перекрестного выключателя.

Как подключить перекрёстный выключатель шнайдер, Schneider, ремонт

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.

Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.

Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.

Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.

Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
Схема проходного выключателя из трех и более мест

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.

Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя. Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям? Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим — крест накрест. Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Фото — схема работы перекрестного выключателя Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые — нет. К каким клеммам подключаются провода.

Статья по теме: Энергосбережения на сто

Навигация по записям

Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства. Принцип функционирования Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения. Устройства, отключающие свет, не исключение.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели.

Проходные выключатели

При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. В распределительную коробку от щитка протягивается нулевой провод.

Нажав на клавишу выключателя ПВ2, цепь замкнётся. Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.
Двойной перекрестный выключатель Schneider Electric

Трехточечный проходной переключатель. Автоматический выключатель. Назначение, способы использования и схема подключения

Очень часто мы сталкиваемся с непониманием Покупателем разницы между выключателями и выключателями. Также не совсем понятно, что это за сквозные, промежуточные и перекрестные переключатели и «двусторонние» переключатели.

Посмотрим, в чем разница между этими устройствами.

Мы постараемся писать на доступном для всех языке, поэтому заранее просим вас не придираться к стилю письма, терминам и т. Д.

Переключатель

Выключатель — это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикула Валена серии (Вален) с тыльной стороны показано на фото справа.

Обычно производители стрелками указывают, где находятся контакты. Стрелки указывают на то, что «фазный» провод должен быть подключен к «входу» (это стрелка, указывающая на центр переключателя) переключателя, а провод, идущий к нагрузке (т.е. лампочка), к « выход »(стрелка указывает направление от центра переключателя).«Почему коммутатор должен подключаться именно так?» Будет работать, если подключить наоборот! «- ты спрашиваешь. Правильно, будет работать в обе стороны, но есть два нюанса:

• При правильно установленных переключателях ключ при включении находится в верхнем положении, а в выключенном — в нижнем. При подключении по схеме, если фазный провод подключен к «выходу» переключателя, а «нагрузка» — к входу, то ключ переключателя всегда будет «перевернут».То есть во включенном состоянии клавиша будет занимать положение «вниз» и должна быть в положении «вверх», и наоборот.
• При подключении по схеме «фаза» -> нагрузка (лампа) -> переключатель -> «ноль» , фаза сначала пройдет через лампу и обрывается на переключателе (т.е. лампа всегда будет под напряжением, когда переключатель выключен). А это неправильно! При правильной схеме подключения «фаза» в выключенном состоянии прерывается на переключателе и на лампе не будет напряжения (т.е.е. при замене перегоревшей лампы ток не попадет).

Рисунок 1. Схема подключения переключателя.

Также есть двухполюсные выключатели, которые размыкают не только фазный провод, но и нейтральный (нейтральный) провод, но они обычно используются только в особых случаях.

Переключатель

Переключатель — это устройство с тремя (или более) контактами. В состоянии «Вкл.» Замыкает первый и второй контакты, а в состоянии «Выкл.» Замыкает первый и третий контакты.Фактически, переключатель всегда включен, либо в одном, либо в другом.

Отсюда и название «Switch» — переключение с одного контакта на другой. Если в переключателе используются только два контакта, он будет работать как переключатель.

В своих каталогах Legrand использует концепцию «двустороннего переключателя» — так оно и есть, потому что переключатель переключается между двумя контактами. Как правило, переключатель может переключаться между тремя или более контактами, но в механизмах электроустановки, если такое происходит, это происходит крайне редко, поэтому никто не указывает, на сколько направлений переключаются переключатели.Чаще коммутаторы называют «сквозными коммутаторами», но это понятие, на наш взгляд, неверно и не должно использоваться.

Одно из самых популярных приложений для коммутаторов. Для управления освещением понадобится всего два переключателя, а для управления освещением с трех и более мест не обойтись без использования сквозных (перекрестных) переключателей.

Промежуточный (также известный как перекрестный) переключатель — это устройство, которое переключает две отдельные линии крест-накрест (то есть, если до перекрестного переключения фаза шла вправо, а ноль — влево, то они переключаются места при переключении).Внешний вид промежуточных переключателей ничем не отличается от обычных переключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно используется для.

Этот переключатель называется «кроссовером», потому что при переключении кажется, что он пересекает линии, а «промежуточный» называется, потому что он находится в цепи включения при управлении из трех или более мест в интервале между «двусторонним». переключатели ».

Рисунок 3. Переключатель контура карты состояний.

Элеко — Интернет-магазин электрики в Иркутске www.site

Михаил, 01 сентября 2013 г.

В статье рассмотрен принцип работы проходного и тумблера, приведены схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Есть советы по правильному монтажу, связанные с подключением проходных выключателей.

Идея создания проходного переключателя не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность он приобрел в 90-е, когда первые импортные переключатели «заточились» под управлением лампа из разных мест

Устройство и принцип работы переключателя проходного

Самым простым представителем семейства проходных коммутаторов является одноклавишная версия.

Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.

Принцип работы переключателя контура простой: при перемещении ключа переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт). На рисунке клемма «2» является общим контактом, клеммы «3» и «6» — коммутационным выходом.

Принципиальная схема проходного коммутатора выглядит так:

Используя этот эффект, вы можете создать максимально простую схему проходного переключателя, при которой одна лампа будет управляться сразу с двух разных мест:

1,2 — переключатели проходные; 3 — к корпусу лампы

Подключение выключателя

Монтаж выполняется трехжильным кабелем. Чтобы упростить монтажные работы, его жилы должны быть заводскими по цвету.Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, чаще всего для прокладки используют медный гибкий кабель с сечением жил от 1 до 1,5 мм 2.

1. На выключателе нужно найти общую клемму (на схеме она обозначена цифрой «1»).
2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже используется белый цвет).
3. Зажимаем два оставшихся провода на выходные клеммы выключателя непрерывного действия (по схеме это клеммы «2» и «3»), запоминаем цветовое соответствие используемого провода и маркировку на клеммной колодке постоянного выключатель.
4. На втором переключателе делаем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответствующих клемм переключателя).
5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго переключателя с фазой светильника.
6. Два других провода имеют цветовую кодировку, мы подключаем к проводу того же выключателя, который вышел от первого выключателя (например, зеленый с зеленым, синий с синим и т. Д.), Зеленый и красный провода соединены на пояснительной схеме.
7. Нулевой и заземляющий провод в распределительной коробке немедленно подключают с помощью того же кабеля, что и к лампе.
8. Закручиваем скрутку, при необходимости растираем, качественно изолируем оголенные участки проводов.

Вы также можете использовать следующее соединение:

1 — распределительная коробка; 2 — к корпусу лампы; 3, 4 — подрозетники

Сборка переключателя шлейфа выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаемся к выключателю подачи проволоки по схеме.

3.Вставьте выключатель в монтажную коробку и закрепите в ней.

4. Закройте выключатель защитными декоративными накладками.

Важно! С помощью контроля проверить, какой провод находится в «фазной» распределительной коробке. Перед выполнением монтажных работ отключите питание. Не соединяйте медный и алюминиевый провода в одну скрутку.

Проверка работы цепи

Вы должны убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.

Каждое включение выключателя должно вызывать выключение или включение электрических ламп; если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Двухкнопочные переключатели

Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.

1 — выключатель с двойной втулкой; 2 — переключатели проходные

Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого соберите следующую схему:

1, 2 — переключатель переходов двойной; 3 — к корпусу лампы

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или две лампы с двух разных мест.

Например, включить лампу №1, изменив положение первого кулисного переключателя.

Аналогично можно включить вторую лампу.

Отключение может быть выполнено как с помощью первого, так и второго переключателя.

Управление освещением из трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажной лестницы, вам понадобится не менее трех контрольных точек. В этом случае используется дополнительный тип переключателя совместно с классическими сквозными переключателями.

Перекрестный переключатель устанавливается для разрыва соединения между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — переключатели проходные; 2 — крестовой переключатель; 4 — к корпусу лампы

За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, из которых осуществляется управление освещением.

Как видно из схемы, переключение любого из переключателей включает или выключает освещение.

Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:

1 — переключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для проходных выключателей; 4 — гнездо для переключателя кроссовера; 6 — распределительная коробка; 7 — к корпусу лампы

Установка осуществляется аналогично рассмотренному выше варианту с однопроходным переключателем; для установки понадобится двух- и трехжильный кабель.

Как видно из рассмотренного материала, управлять одной лампой можно из двух разных мест с помощью переключателей прохода. Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru

Очень часто в новых квартирах нас встречают длинные коридоры или лестницы, и тут сразу возникает вопрос с их освещением. Многие ставят один выключатель, и когда темно и нужно выключить свет, чтобы вернуться в темноту.Но есть решение, которое поможет. Решение старое и достаточно простое — кроссовер или непрерывный переключатель.

Что такое проходной выключатель

В обычном выключателе у нас 2 контакта, т.е. выключая или включая свет ключом, мы просто разрываем цепь. Таких контактов в перекрестном выключателе три, т.е. при выключении или включении переключателя переключатель переключается не на воздух, а на другой контакт. Соответственно, если такие выключатели разместить в разных концах коридора, свет можно будет выключать и включать на обоих концах! Конечно, для этого потребуется не только наличие 2-х специальных переключателей, но и немного другая разводка, поэтому наличие таких переключателей необходимо предусмотреть при ремонте помещения.Также есть 2 клавишных кросс-переключателя, они позволяют решать более сложные и нетрадиционные световые задачи.

Схема подключения

На анимации ниже показано подключение проходных переключателей, эта схема подходит для лестниц, длинных коридоров, дорожек и т. Д. По краям устанавливаются сквозные переключатели, т.е. куда бы мы ни пошли, мы можем включать и выключать свет с обеих сторон коридора.

Что такое перекрестный переключатель

Устройство перекрестного переключателя сложнее, чем проходное.У него не 3, а 4 контакта, причем сам выключатель может замкнуть любую из двух линий. Такой выключатель используется, например, для включения сложной группы светильников.

Схема подключения

На анимации ниже показана схема подключения 2 проходных и 1 перекрестного переключателя. Внимательно смотрите анимацию и принцип работы вам сразу станет понятен.

Видео подключения

Переключатель проходной, он же — переключатель. Некоторые называют это переключателем.Алгоритм его работы однозначно определяется именем. Переключатель обеспечивает соединение одного общего контакта с тем или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели.На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов переключателя — общий и один из альтернативных. И внешне такие устройства похожи.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (обычно — освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в схеме, состоящей из двух противоположно соединенных переключателей (подключены альтернативные контакты), изменение положения любого из переключателей сразу вызывает включение или отключение общих контактов.

Рисунок 1

Для обычного переключателя состояние «включено» и «выключено» определяется положением ключа. Для цепочки из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

Основная проблема при установке проходных выключателей — это очень точное определение назначения всех контактов установленных устройств. Принципиальная схема та же Конструктивно устройство может быть реализовано самыми разными способами.

Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любой точке в любом сочетании. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных переключателей на рисунке (рисунок 2)

Если принципиальная схема использования переключателей для управления светом с двух мест выглядит очень простой, то реальное соединение с помощью соединительных коробок требует особой осторожности.

Как показано на рисунке, к цепи подключены как минимум два двухжильных и два трехжильных провода.

Схема подключения двух выключателей с разных мест (рисунок 3)

При использовании двухкнопочных переключателей количество подходящих к ним проводов увеличивается вдвое.

Трехточечное управление освещением

Если вы внимательно посмотрите на следующую картинку, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест. Для этого нужно только вставить дополнительное устройство в промежуток между нашими простыми переключателями.

Это устройство называется перекрестным (или промежуточным) переключателем.Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми устанавливается механическое соединение.

Рис. 4. Подключение из трех и других точек

С одной стороны, двухпроводная линия от первого переключателя в цепи подключена к общим контактам обоих переключателей, которые являются частью промежуточного переключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.

Рисунок 5. Пример расположения 3 переключателей

В результате имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после переключателя линии меняются местами («крест», отсюда и название). Таким образом, у нас есть устройство, выполняющее функцию, аналогичную тому, которое выполняет первый или последний переключатель в схеме.

Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута.Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (схемы подключения см. На рисунках) сложен только по количеству подключаемых проводов. При использовании в нем одной распределительной коробки необходимо в двух точках (скрутка, клеммные разъемы) соединить два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

Ситуацию можно несколько облегчить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).

Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Переключатели двухкнопочные

Все рассмотренные устройства доступны в двухклавишном исполнении. Схема подключения двухкнопочного проходного переключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные переключатели выполнены в виде комбинации двух переключателей, установленных в механизме напротив друг друга.

Рисунок 8

При монтаже таких устройств необходимо очень внимательно разбираться в назначении всех контактов.

Вообще говоря, использование двухкнопочных переключателей встречается довольно редко. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов об использовании проходных и промежуточных коммутаторов. Прежде всего, они удобны в помещениях и на площадках, размер которых большой, а вход и выход находятся далеко друг от друга.Такой прием удобно использовать для освещения дорожек в саду, прихожей или крыльце дома, очень часто их применяют для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения расхода проводов и трудоемких коммутационных работ.

Рисунок 9

В этом случае более приемлемо использование бистабильных (то есть имеющих два стабильных состояния) реле.Для управления такими реле используются импульсные сигналы от кнопок (переключатели без фиксации положения). Сигналы от всех таких кнопок подключены к бистабильному реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается как стандартный модуль, устанавливаемый на DIN-рейку в коробке. Основным недостатком данной схемы является то, что бистабильное реле можно купить, как правило, только в специализированной компании.

Что такое сквозной переключатель В отличие от простого переключателя, где происходит обычное прерывание цепи, сквозной переключатель имеет три контакта и механизм переключения между ними. Двухкнопочный сквозной переключатель имеет шесть контактов и, по сути, представляет собой два одноклавишных сквозных переключателя, независимых друг от друга. Основное преимущество проходных выключателей — это возможность включать и выключать светильник (группу светильников) с двух и более точек. Часто эти переключатели еще называют дублирующими или перекидными. Область применения 1. Лестницы — выключатели установлены на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если ваш дом трех- или четырехэтажный, то можно воспользоваться схемой, изображенной на рисунках 2 и 3. 2. Спальни — один выключатель установлен у входа в комнату, а второй и третий по обе стороны от кровати. Зашел в комнату — включил свет, лег спать — выключил. Для включения освещения с 3-х мест используется схема кросс-переключателя (см. Рис.2). 3. Коридоры — в начале коридора включили свет, прошли по коридору и выключили на другом конце. 4. На дачных участках — для освещения трасс. Конечно, этот список далеко не исчерпывающий, и можно придумать множество других вариантов. Pic1 Три контрольных точки: Для управления с трех точек вам понадобятся два переключателя в двух направлениях и один перекрестный переключатель. Перекрестные переключатели — это тип непрерывных переключателей, которые были специально разработаны для включения / выключения одной и той же лампы (группы ламп) из трех или более точек.Он имеет четыре контакта и его подключение к цепи довольно простое. Перекрестный переключатель можно купить в магазине или сделать из двухкнопочного переключателя. Для этого нужно поставить пару перемычек, затем аккуратно приклеить клавиши клеем или заменить их одной большой клавишей от одноклавишного переключателя. Схема подключения проходных и кроссоверных переключателей для 3-х контрольных точек выглядит так: Pic2 Четыре контрольных точки и более: Принцип работы данной схемы не отличается от предыдущей. ; в схему добавляется еще один промежуточный перекрестный переключатель.Таким образом, количество сквозных переключателей может увеличиваться даже до бесконечности. Рис.3

Учебное пособие по физике: Требования схемы

Предположим, вам дали небольшую лампочку, электрохимический элемент и оголенный медный провод, и вас попросили найти четыре различных расположения трех элементов, которые приведут к образованию электрической цепи, которая зажгла бы лампочку. Какие четыре расположения могут привести к успешному зажиганию лампочки? И что еще более важно, что общего у каждой из четырех схем, что привело бы нас к пониманию двух требований к электрической цепи?

Само по себе задание является стоящим занятием, и если оно не выполнялось раньше, следует попробовать его, прежде чем читать дальше.Как и во многих лабораторных занятиях, в фактическом участии в работе есть сила, которую нельзя заменить простым чтением о ней. Когда это упражнение выполняется в классе физики, есть множество наблюдений, которые можно сделать, наблюдая за классом, полным студентов, стремящихся найти четыре схемы. Часто используются следующие меры, которые не приводят к включению лампочки.

После нескольких минут попыток, нескольких здоровых смешков и периодических восклицаний о том, насколько сильно нагревается провод, нескольким ученикам удается зажечь лампочку.В отличие от вышеупомянутых попыток, первая успешная попытка характеризуется созданием полной проводящей петли от положительной клеммы к отрицательной клемме, при этом как батарея, так и лампочка являются частью петли. Как показано на схеме справа, основание лампочки подключается к положительному выводу элемента, а провод проходит от ребристых сторон лампочки вниз к отрицательному выводу элемента. Создается полная проводящая петля, в которую входит лампочка.Существует цепь, и заряд течет по всему проводящему пути, зажигая при этом лампочку. Сравните расположение элемента, лампы и провода справа с неудачным расположением, показанным выше. При попытке A провод не возвращается к отрицательному выводу ячейки. В попытке B провод действительно образует петлю, но не возвращается к отрицательному выводу ячейки. В попытке C нет полного цикла. Попытка D похожа на попытку B в том, что есть петля, но не от положительной клеммы к отрицательной.А при попытке E возникает петля, и она идет от положительной клеммы к отрицательной; это цепь, но лампочка в нее не входит. ВНИМАНИЕ! При попытке E ваши пальцы нагреваются, когда вы держите оголенный провод, и заряд начинает течь с высокой скоростью между положительной и отрицательной клеммами.

Анатомия лампочки

Как только одна группа студентов успешно зажигает лампочку, многие другие лабораторные группы быстро следуют ее примеру.Но тогда возникает вопрос, какими еще способами можно расположить элемент, лампочку и оголенный провод, чтобы зажечь лампочку. Часто короткий урок анатомии лампочки побуждает лабораторные группы быстро найти одну или несколько оставшихся схем.

Лампочка — это относительно простое устройство, состоящее из нити накала, опирающейся на два провода или как-то прикрепленных к ним. Провода и нить накала — это проводящие материалы, которые позволяют заряду проходить через них.Один провод подключается к ребристым сторонам лампочек. Другой провод подключается к нижнему цоколю лампочки. Ребристый край и нижнее основание разделены изоляционным материалом, который предотвращает прямой поток заряда между нижним основанием и ребристым краем. Единственный путь, по которому заряд может пройти от ребристого края к нижнему основанию или наоборот, — это путь, который включает провода и нить накала. Заряд может входить в ребристый край, проходить через нить и выходить из нижнего основания; или он может войти в нижнее основание, пройти сквозь нить и выйти из ребристого края.Таким образом, есть две возможные точки входа и две соответствующие точки выхода.

Успешный способ зажечь лампу, как показано выше, заключался в размещении нижнего основания лампы на положительной клемме и подсоединении ребристого края к отрицательной клемме с помощью провода. Любой заряд, который попадает в лампочку в нижнем основании, выходит из лампы в том месте, где провод соприкасается с ребристым краем. Тем не менее, нижнее основание не обязательно должно быть той частью лампы, которая касается положительного полюса.Лампа загорится так же легко, если ребристый край поместить поверх положительной клеммы, а нижнее основание соединить с отрицательной клеммой с помощью провода. Последние две компоновки, которые приводят к включению лампочки, включают размещение лампы на отрицательном выводе ячейки, либо путем соприкосновения с ребристым краем, либо с нижним основанием. Затем провод должен соединить другую часть лампы с положительной клеммой элемента.

Требование замкнутого проводящего пути

Есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь.Первое наглядно продемонстрировано вышеупомянутой деятельностью. Должен быть замкнутый проводящий путь, который простирается от положительной клеммы к отрицательной. Недостаточно просто наличия замкнутого проводящего контура; Сама петля должна проходить от положительного вывода к отрицательному выводу электрохимической ячейки. Электрический контур похож на водяной контур в аквапарке. Поток заряда по проводам аналогичен потоку воды по трубам и горкам в аквапарке.Если труба закупоривается или ломается так, что вода не может пройти полный путь через контур , то поток воды скоро прекратится. В электрической цепи все соединения должны быть выполнены из проводящих материалов, способных переносить заряд . По мере продолжения эксперимента с ячейкой, лампочкой и проводом некоторые студенты исследуют способность различных материалов нести заряд, вставляя их в свои цепи. Металлические материалы являются проводниками и могут быть вставлены в цепь, чтобы успешно зажечь лампочку.С другой стороны, бумага и пластмассы обычно являются изоляторами, и их вставка в цепь будет препятствовать прохождению заряда до такой степени, что ток пропадет и лампочка больше не загорится. Должен быть замкнутый проводящий контур от положительного к отрицательному выводу, чтобы установить цепь и иметь ток.

С пониманием этого первого требования к электрической цепи становится ясно, что происходит, когда лампа накаливания в настольной лампе или торшере перестает работать.Со временем нить накаливания лампочки становится слабой и хрупкой, часто может сломаться или просто ослабнуть. Когда это происходит, цепь разомкнута, и замкнутый проводящий контур больше не существует. Без замкнутого проводящего контура не может быть ни цепи, ни потока заряда, ни горящей лампочки. В следующий раз, когда вы обнаружите сломанную лампочку в лампе, осторожно извлеките ее и осмотрите нить. Часто встряхивание снятой лампы вызывает дребезжание; нить накала, вероятно, упала с опорных стоек, на которые она обычно опирается, на дно стеклянного шара.При встряхивании вы услышите стук нити, ударяющейся о стеклянный шар.

Потребность в энергоснабжении

Второе требование к электрической цепи, которое является общим для каждой из успешных попыток, продемонстрированных выше, заключается в том, что на двух концах цепи должна быть разность электрических потенциалов. Чаще всего это устанавливается при использовании электрохимической ячейки, набора ячеек (т.е.е., аккумулятор) или какой-либо другой источник энергии. Существенно, что существует некоторый источник энергии, способный увеличивать электрическую потенциальную энергию заряда, когда он перемещается от терминала с низкой энергией к терминалу с высокой энергией. Как обсуждалось в Уроке 1, для перемещения положительного тестового заряда против электрического поля требуется энергия. Применительно к электрическим цепям движение положительного тестового заряда через элемент от вывода с низким энергопотреблением к выводу с высоким энергопотреблением является движением против электрического поля.Это движение заряда требует, чтобы над ним была проделана работа, чтобы поднять его вверх к терминалу с более высокой энергией. Электрохимическая ячейка выполняет полезную роль в обеспечении энергии для работы с зарядом, чтобы накачать ее или переместить ее через ячейку от отрицательной клеммы к положительной. Таким образом, ячейка устанавливает разность электрических потенциалов на двух концах электрической цепи. (Концепция разности электрических потенциалов и ее применение к электрическим цепям подробно обсуждались в Уроке 1.)

В бытовых электрических цепях энергия поставляется местной коммунальной компанией, которая отвечает за обеспечение того, чтобы пластины hot и нейтральные в монтажной коробке вашего дома всегда имели разность электрических потенциалов около 110 вольт. 120 Вольт (в США). В типичной лабораторной деятельности электрохимический элемент или группа элементов (то есть батарея) используется для установления разности электрических потенциалов на двух концах внешней цепи около 1.5 Вольт (одна ячейка) или 4,5 Вольт (три ячейки в упаковке). Часто проводят аналогии между электрической цепью и водным контуром в аквапарке или поездкой на американских горках в парке развлечений. Во всех трех случаях что-то движется по полному циклу, то есть по цепи. И во всех трех случаях важно, чтобы схема включала участок, где энергия подводится к воде, каботажному кораблю или заряду, чтобы переместить его вверх по склону против его естественного направления движения от низкопотенциальной энергии к низкопотенциальной. высокая потенциальная энергия.В аквапарке есть водяной насос, который перекачивает воду с уровня земли на вершину горки. У аттракционов «американские горки» есть цепь с приводом от двигателя, которая переносит поезд каботажных вагонов от уровня земли до вершины первого падения. А электрическая цепь имеет электрохимический элемент, батарею (группу ячеек) или какой-либо другой источник энергии, который перемещает заряд с уровня земли (отрицательный вывод) на положительный вывод. Путем постоянной подачи энергии для перемещения заряда от клеммы с низкой энергией и низким потенциалом к ​​клемме с высокой энергией и высоким потенциалом можно поддерживать непрерывный поток заряда.

Устанавливая эту разницу в электрическом потенциале, заряд может течь вниз по внешней цепи. Это движение заряда естественно и не требует энергии. Подобно движению воды в аквапарке или американским горкам в парке развлечений, движение под уклон является естественным и происходит без потребности в энергии из внешнего источника. Разница в потенциалах — будь то гравитационный или электрический потенциал — заставляет воду, каботажную машину и заряд двигаться.Эта разность потенциалов требует ввода энергии от внешнего источника. В случае электрической цепи одним из двух требований для создания электрической цепи является источник энергии.

В заключение, есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь. Требования:

1. Должен быть источник энергии, способный выполнять работу на зарядке, чтобы переместить его из места с низким уровнем энергии в место с высоким уровнем энергии и, таким образом, установить разность электрических потенциалов на двух концах внешней цепи.
2. Во внешней цепи должен быть замкнутый проводящий контур, который простирается от положительной клеммы с высоким потенциалом к ​​отрицательной клемме с низким потенциалом.

Проверьте свое понимание

1. Если электрическую схему можно сравнить с водным контуром в аквапарке, то …

… батарея будет аналогична ____.

… положительный полюс батареи будет аналогичен ____.

… ток аналогичен ____.

… заряд будет аналогичен ____.

… разность электрических потенциалов аналогична ____.

Выбор:

A. давление воды	Б. галлонов воды, стекающей с горки в минуту
С.вода	D. нижняя часть салазок
E. водяной насос	F. верх горки

2. Используйте свое понимание требований к электрической цепи, чтобы определить, будет ли проходить заряд через следующие устройства ячеек, лампочек, проводов и переключателей.Если нет расхода заряда то объясните почему нет.

а.	б.
Расход заряда: да или нет? Пояснение:	Расход заряда: да или нет? Пояснение:
c.	d.
Расход заряда: да или нет? Пояснение:	Расход заряда: да или нет? Пояснение:

3.На схеме справа показана лампочка, подключенная к автомобильному аккумулятору 12 В. Показаны клеммы + и -.

а. Когда + заряд проходит через батарею от D к A, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал. Точка максимальной энергии в батарее — это клемма ______ (+, -).

г. Когда + заряд движется по внешней цепи от A к D, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал.Точка максимальной энергии во внешней цепи находится ближе всего к клемме ______ (+, -).

г. Используйте знаки>, <и = для сравнения электрического потенциала (В) в четырех точках цепи.

V _A V _B V _C V _D

4. В фильме « Танго и Кэш » Курт Рассел и Сильвестр Сталлоне сбегают из тюрьмы, спрыгнув с вершины высокой стены по воздуху на высоковольтную линию электропередачи.Перед прыжком Сталлоне возражает против этой идеи, говоря Расселу: «Мы собираемся поджариться». Рассел отвечает: «Вы ведь не учились в школе физики. Пока вы касаетесь только одного провода и ваши ноги не касаются земли, вас не ударит током». Это правильное утверждение?

Учебник по физике: электрический ток

Если два требования электрической цепи выполнены, заряд будет проходить через внешнюю цепь.Говорят, что есть ток — поток заряда. Использование слова ток в этом контексте означает просто использовать его, чтобы сказать, что что-то происходит в проводах — заряд движется. Однако ток — это физическая величина, которую можно измерить и выразить численно. Как физическая величина, ток — это скорость, с которой заряд проходит через точку в цепи. Как показано на диаграмме ниже, ток в цепи можно определить, если можно измерить количество заряда Q , проходящего через поперечное сечение провода за время t .Ток — это просто соотношение количества заряда и времени.

Текущее — это величина ставки. В физике есть несколько скоростных величин. Например, скорость — это величина скорости — скорость, с которой объект меняет свое положение. Математически скорость — это отношение изменения положения к времени. Ускорение — это величина скорости — скорость, с которой объект меняет свою скорость. Математически ускорение — это отношение изменения скорости к времени. А мощность — это величина скорости — скорость, с которой работа выполняется на объекте.Математически мощность — это отношение работы к времени. В каждом случае величины скорости математическое уравнение включает некоторую величину во времени. Таким образом, ток как величина скорости будет математически выражен как

.

Обратите внимание, что в приведенном выше уравнении используется символ I для обозначения величины тока.

Как обычно, когда количество вводится в Физическом классе, также вводится стандартная метрическая единица, используемая для выражения этой величины.Стандартная метрическая единица измерения силы тока — ампер . Ампер часто сокращается до Ампер и обозначается условным обозначением A . Ток в 1 ампер означает, что 1 кулон заряда проходит через поперечное сечение провода каждую 1 секунду.

1 ампер = 1 кулон / 1 секунда

Чтобы проверить свое понимание, определите ток для следующих двух ситуаций. Обратите внимание, что в каждой ситуации дается некоторая посторонняя информация.Нажмите кнопку Проверить ответ , чтобы убедиться, что вы правы.

Провод изолируют поперечным сечением 2 мм и определяют, что заряд 20 C может пройти через него за 40 с.	Сечение провода длиной 1 мм изолируется, и определяется, что заряд 2 Кл проходит через него за 0,5 с.
I = _____ Ампер	I = _____ Ампер

Обычное направление тока

Частицы, переносящие заряд по проводам в цепи, являются подвижными электронами.Направление электрического поля в цепи по определению является направлением, в котором проталкиваются положительные испытательные заряды. Таким образом, эти отрицательно заряженные электроны движутся в направлении, противоположном электрическому полю. Но в то время как электроны являются носителями заряда в металлических проводах, носителями заряда в других цепях могут быть положительные заряды, отрицательные заряды или и то, и другое. Фактически, носители заряда в полупроводниках, уличных фонарях и люминесцентных лампах одновременно являются как положительными, так и отрицательными зарядами, движущимися в противоположных направлениях.

Бен Франклин, проводивший обширные научные исследования статического и токового электричества, считал положительные заряды носителями заряда. Таким образом, раннее соглашение о направлении электрического тока было установлено в том направлении, в котором будут двигаться положительные заряды. Конвенция прижилась и используется до сих пор. Направление электрического тока условно является направлением движения положительного заряда. Таким образом, ток во внешней цепи направлен от положительной клеммы к отрицательной клемме батареи.Электроны действительно будут двигаться по проводам в противоположном направлении. Зная, что настоящими носителями заряда в проводах являются отрицательно заряженные электроны, это соглашение может показаться немного странным и устаревшим. Тем не менее, это соглашение, которое используется во всем мире, и к которому студент-физик может легко привыкнуть.

Зависимость тока от скорости дрейфа

Ток связан с количеством кулонов заряда, которые проходят точку в цепи за единицу времени.Из-за своего определения его часто путают со скоростью дрейфа количества. Скорость дрейфа означает среднее расстояние, пройденное носителем заряда за единицу времени. Как и скорость любого объекта, скорость дрейфа электрона, движущегося по проводу, — это отношение расстояния ко времени. Путь типичного электрона через проволоку можно описать как довольно хаотический зигзагообразный путь, характеризующийся столкновениями с неподвижными атомами. Каждое столкновение приводит к изменению направления электрона.Однако из-за столкновений с атомами в твердой сети металлического проводника на каждые три шага вперед приходится два шага назад. С электрическим потенциалом, установленным на двух концах цепи, электрон продолжает движение вперед на . Прогресс всегда идет к положительному полюсу. Однако общий эффект бесчисленных столкновений и высоких скоростей между столкновениями состоит в том, что общая скорость дрейфа электрона в цепи ненормально мала. Типичная скорость дрейфа может составлять 1 метр в час.Это медленно!

Тогда можно спросить: как может быть ток порядка 1 или 2 ампер в цепи, если скорость дрейфа составляет всего около 1 метра в час? Ответ таков: существует много-много носителей заряда, движущихся одновременно по всей длине цепи. Ток — это скорость, с которой заряд пересекает точку в цепи. Сильный ток является результатом нескольких кулонов заряда, пересекающих поперечное сечение провода в цепи. Если носители заряда плотно упакованы в провод, тогда не обязательно должна быть высокая скорость, чтобы иметь большой ток.То есть носителям заряда не нужно преодолевать большое расстояние за секунду, их просто должно быть много, проходящих через поперечное сечение. Ток не имеет отношения к тому, как далеко за секунду перемещаются заряды, а скорее к тому, сколько зарядов проходит через поперечное сечение провода в цепи.

Чтобы проиллюстрировать, насколько плотно упакованы носители заряда, мы рассмотрим типичный провод, используемый в цепях домашнего освещения — медный провод 14-го калибра. В срезе этой проволоки длиной 0,01 см (очень тонком) их будет целых 3.51 x 10 ²⁰ атомов меди. Каждый атом меди имеет 29 электронов; маловероятно, что даже 11 валентных электронов одновременно будут двигаться как носители заряда. Если мы предположим, что каждый атом меди вносит только один электрон, то на тонком 0,01-сантиметровом проводе будет целых 56 кулонов заряда. При таком большом количестве подвижного заряда в таком маленьком пространстве малая скорость дрейфа может привести к очень большому току.

Чтобы еще больше проиллюстрировать это различие между скоростью заноса и течением, рассмотрим аналогию с гонками.Предположим, что была очень большая гонка черепах с миллионами и миллионами черепах на очень широкой гоночной трассе. Черепахи не очень быстро двигаются — у них очень низкая скорость дрейф . Предположим, что гонка была довольно короткой — скажем, длиной 1 метр — и что значительный процент черепах достиг финишной черты в одно и то же время — через 30 минут после начала гонки. В таком случае течение будет очень большим — миллионы черепах пересекают точку за короткий промежуток времени.В этой аналогии скорость связана с тем, насколько далеко черепахи перемещаются за определенный промежуток времени; а ток зависит от того, сколько черепах пересекли финишную черту за определенный промежуток времени.

Природа потока заряда

Как только было установлено, что средняя скорость дрейфа электрона очень и очень мала, вскоре возникает вопрос: почему свет в комнате или в фонарике загорается сразу после включения переключателя? Разве не будет заметной задержки перед тем, как носитель заряда перейдет от переключателя к нити накала лампочки? Ответ — нет! и объяснение того, почему раскрывает значительную информацию о природе потока заряда в цепи.

Как упоминалось выше, носителями заряда в проводах электрических цепей являются электроны. Эти электроны просто поставляются атомами меди (или любого другого материала, из которого сделана проволока) внутри металлической проволоки. Как только переключатель переводится в положение на , цепь замыкается, и на двух концах внешней цепи устанавливается разность электрических потенциалов. Сигнал электрического поля распространяется почти со скоростью света ко всем мобильным электронам в цепи, приказывая им начать марш и марш .По получении сигнала электроны начинают двигаться по зигзагообразной траектории в обычном направлении. Таким образом, щелчок переключателя вызывает немедленную реакцию во всех частях схемы, заставляя носители заряда повсюду двигаться в одном и том же направлении. В то время как фактическое движение носителей заряда происходит с медленной скоростью, сигнал, который информирует о начале движения, движется со скоростью, составляющей долю от скорости света.

Электроны, которые зажигают лампочку в фонарике, не должны сначала пройти от переключателя через 10 см провода к нити накала.Скорее электроны, которые зажигают лампочку сразу после того, как переключатель повернут на на , являются электронами, которые присутствуют в самой нити. Когда переключатель повернут, все подвижные электроны повсюду начинают движение; и именно подвижные электроны, присутствующие в нити накала, непосредственно ответственны за зажигание ее колбы. Когда эти электроны покидают нить накала, в нее входят новые электроны, которые ответственны за зажигание лампы. Электроны движутся вместе, как вода в трубах дома.Когда кран поворачивается с на , вода в кране выходит из крана. Не нужно долго ждать, пока вода из точки входа в ваш дом пройдет по трубам к крану. Трубы уже заполнены водой, и вода во всем водном контуре одновременно приводится в движение.

Развиваемая здесь картина потока заряда представляет собой картину, в которой носители заряда подобны солдатам, идущим вместе, повсюду с одинаковой скоростью.Их движение начинается немедленно в ответ на установление электрического потенциала на двух концах цепи. В электрической цепи нет места, где носители заряда расходуются или расходуются. Хотя энергия, которой обладает заряд, может быть израсходована (или лучше сказать, что электрическая энергия преобразуется в другие формы энергии), сами носители заряда не распадаются, не исчезают или иным образом не удаляются из схема. И нет места в цепи, где бы носители заряда начали скапливаться или накапливаться.Скорость, с которой заряд входит во внешнюю цепь на одном конце, такая же, как скорость, с которой заряд выходит из внешней цепи на другом конце. Ток — скорость потока заряда — везде одинакова. Поток заряда подобен движению солдат, идущих вместе, повсюду с одинаковой скоростью.

Проверьте свое понимание

1.Говорят, что ток существует всякий раз, когда _____.

а. провод заряжен

г. аккумулятор присутствует

г. электрические заряды несбалансированные

г. электрические заряды движутся по петле

2. У тока есть направление. По соглашению ток идет в направлении ___.

а. + заряды перемещаются

г.- электроны движутся

г. + движение электронов

3. Скорость дрейфа подвижных носителей заряда в электрических цепях ____.

а. очень быстро; меньше, но очень близко к скорости света

г. быстрый; быстрее, чем самая быстрая машина, но далеко не скорость света

г. медленный; медленнее Майкла Джексона пробегает 220-метровую

г.очень медленно; медленнее улитки

4. Если бы электрическую цепь можно было сравнить с водяной цепью в аквапарке, то ток был бы аналогичен ____.

Выбор:

A. давление воды	Б. галлонов воды, стекающей с горки в минуту
С.вода	D. нижняя часть салазок
E. водяной насос	F. верх горки

5. На схеме справа изображен токопроводящий провод. Две площади поперечного сечения расположены на расстоянии 50 см друг от друга. Каждые 2,0 секунды через каждую из этих областей проходит заряд 10 ° C.Сила тока в этом проводе ____ А.

а. 0,10	г. 0,25	г. 0,50	г. 1.0
e. 5,0	ф. 20	г. 10	ч.40
и. ни один из этих

6. Используйте диаграмму справа, чтобы заполнить следующие утверждения:

а. Ток в один ампер — это поток заряда со скоростью _______ кулонов в секунду.

г. Когда заряд 8 Кл проходит через любую точку цепи за 2 секунды, ток составляет ________ А.

г. Если за 10 секунд поток заряда проходит через точку A (диаграмма справа) на 5 ° C, то ток равен _________ A.

г. Если ток в точке D равен 2,0 А, то _______ C заряда проходит через точку D за 10 секунд.

e. Если 12 ° C заряда пройдет мимо точки A за 3 секунды, то 8 C заряда пройдут мимо точки E за ________ секунд.

ф. Верно или неверно:

Ток в точке E значительно меньше тока в точке A, поскольку в лампочках расходуется заряд.

Страница не найдена | MIT

Перейти к содержанию ↓

• Образование
• Исследовать
• Инновации
• Прием + помощь
• Студенческая жизнь
• Новости
• Выпускников
• О MIT
• Подробнее ↓
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

% PDF-1.4 % 699 0 объект > эндобдж xref 699 74 0000000016 00000 н. 0000004495 00000 н. 0000004710 00000 н. 0000004754 00000 н. 0000004781 00000 н. 0000004831 00000 н. 0000004979 00000 п. 0000005037 00000 н. 0000005477 00000 н. 0000005514 00000 н. 0000005567 00000 н. 0000005646 00000 п. 0000005723 00000 н. 0000007847 00000 н. 0000007925 00000 п. 0000009497 00000 н. 0000011555 00000 п. 0000013525 00000 п. 0000015378 00000 п. 0000015753 00000 п. 0000016107 00000 п. 0000017463 00000 п. 0000019417 00000 п. 0000021545 00000 п. 0000024238 00000 п. 0000025194 00000 п. 0000027182 00000 п. 0000027456 00000 п. 0000028586 00000 п. 0000028824 00000 п. 0000068570 00000 п. 0000068609 00000 п. 0000094966 00000 п. 0000095005 00000 п. 0000113038 00000 н. 0000120341 00000 н. 0000130802 00000 н. 0000136475 00000 н. 0000136546 00000 н. 0000136646 00000 н. 0000136724 00000 н. 0000136773 00000 н. 0000136865 00000 н. 0000136914 00000 н. 0000137020 00000 н. 0000137069 00000 н. 0000137164 00000 н. 0000137213 00000 н. 0000137350 00000 н. 0000137398 00000 н. 0000137501 00000 н. 0000137597 00000 п. 0000137697 00000 н. 0000137745 00000 н. 0000137855 00000 н. 0000137903 00000 н. 0000137999 00000 н. 0000138047 00000 н. 0000138096 00000 н. 0000138200 00000 н. 0000138249 00000 н. 0000138358 00000 н. 0000138407 00000 н. 0000138513 00000 н. 0000138562 00000 н. 0000138686 00000 н. 0000138735 00000 н. 0000138848 00000 н. 0000138897 00000 н. 0000139001 00000 н. 0000139050 00000 н. 0000139098 00000 н. 0000004320 00000 н. 0000001813 00000 н. трейлер ] / Назад 3408039 / XRefStm 4320 >> startxref 0 %% EOF 772 0 объект > поток hWypdT մ V, + ia% vJ)% * Iml q8>% \ | (B.8 qb @ & @ 2La3vz @ ~ o% [rLOg {㽱 @ `8eP U6a | xpkWSdǰm + k | CfDG / nbˎ \ .j = ~ njxŋ; z {) YC {%: 7o> Az «{Ss ‘# c2b>) iZH ~ 5wX? 9k_u1judi # | Sž7r7ϿN? ׽ kmlIl67hz9me} UFz8? L & jr [VAMhP_w = 5dfg = n U «> 3R ߐ GǎY: tn ~ SuYQe-x% * Pl6 / 9Ģ9oDY * FTn: CLčPcEkYKCU-N * W | m6; \ [fkEVfi9 eukV ~ ۭ [nr \ ͒.» VÜQHpV (xE2ZP ۀ! W&Z

Автоматическое управление реверсивным контуром для разводки цепей постоянного, постоянного или переменного тока

Модель Электропроводка с двойным обратным контуром железной дороги Как соединить две обратные петли в вашей схеме с двумя направляющими для автоматической работы Здесь мы покажем вам, как подключить обратные петли и переключатели треков по схеме с двумя петлями с одной соединительной основной линией.Подключение реверсивного контура (или разворотного пути) может показаться сложным, но если вы будете делать шаг за шагом и проверять свою работу, у вас будет полностью автоматизированный реверсивный контур и беспроблемная работа поезда. [Щелкните здесь, чтобы ознакомиться с основами обратной петли] Этот план предназначен для компоновки типа «собачья кость» с однопутной главной линией: он полностью автоматизирован, с автоматическим контролем полярности пути и переключателями путей (или «стрелочными переводами»). Эта система является экономичным выбором для: Макеты DCC Макеты постоянного или переменного тока с управлением из одной кабины (один силовой агрегат поезда или трансформатор) Двойной обратный контур управления для схем постоянного, постоянного или переменного тока. Эта система, показанная выше, использует реле DPDT для управления полярностью основной линии. Стрелочные машины работают одновременно, управляемые детектор двойного ИК-диапазона D2T-2W или D2T-3W. Когда переключатели рельсов выровнены для «прямого» пути, реле «выключено». Полярность основной линии будет соответствовать полярности петли в точках, обозначенных ‘M’ , что позволит поездам пересекать дорогу в этих местах. • Щелкните здесь, чтобы узнать, как работает реле. [pdf] Когда переключатели рельсов выровнены по «кривой» траектории, реле «включено». Полярность основной линии будет соответствовать полярности петли в точках ‘X’ , позволяя поездам пересекать эти точки. Подключите переключатели таким образом, чтобы точки переключения были выровнены для переходов ‘M’ при срабатывании датчика 1 . Если точки совмещены неправильно, поменяйте местами соединения переключателя. Как это работает: Предположим, поезд движется слева направо по главному пути, приближаясь к восточному кольцу, а стрелка выровнена с ‘M’ . Поезд входит в петлю и движется против часовой стрелки. Когда он срабатывает датчик 2, D2T-2W (или -3W) переключит оба переключателя, чтобы они выровнялись с ‘X’ , и включит реле. Полярности основной линии и кольцевого пути теперь будут совпадать в двух точках ‘X’ .Поезд возвращается на главную линию. Теперь поезд приближается к западному кольцу, двигаясь справа налево. Точки переключения по-прежнему выровнены с перекрестками ‘X’ , и полярность дорожек по-прежнему совпадает. Поезд движется против часовой стрелки по западному кольцу и включает датчик 1. D2T-2W (или -3W) переводит оба переключателя, чтобы выровняться с переходами ‘M’ , и выключает реле. Полярности магистральных и кольцевых путей теперь совпадают в точках ‘M’ , и поезд возвращается на главную линию. Возможно ручное управление стрелкой, как показано на Руководство по установке D2T-2W и руководство по установке D2T-3W. Для моделей с одной кабиной переменного тока и моделей с питанием от постоянного тока это все, что вам нужно. В компоновках DC, изменение положения стрелок вручную приведет к тому, что поезд на главном пути изменит направление. Если вы выбрали ручное управление стрелками, сначала остановите поезд, если он находится на главном пути! MRAPR-12v Реле DPDT напряжение катушки 10-17 В переменного или постоянного тока контакта рассчитаны на ток до 8 ампер [Выберите другой тип реверсивной дороги] © Copyright 2009-2020 ООО «Азатракс», Лонгмонт, Колорадо

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов телепроекта This Old House .

Признаки напряжения могут быть очевидными — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно скрывающихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионалов и избегайте опасностей пожара

Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою электропроводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», — говорит Галлант .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитано на светильник.

Нарушение кодекса? Да.

Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах прибора, что увеличивает риск возникновения дуги — искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кодекса? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов, чтобы купить новую крышку и установить ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в водоотталкивающем элементе (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кодекса? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить втулку.

4. Слишком мало аутлетов

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кодекса? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема, а затем через каждые 12 футов).

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 или меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше розеток. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кодекса? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с кабелем

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота с одной цепью.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кодекса? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кодекса? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар США) на каждое соединение меди / алюминия в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

8. Провода с проколом в спину

Иллюстрация Яна Варпола

Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кодекса? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной прокладкой, вынув выключатель или розетку из выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: В проводке вашего дома нет возможности безопасно проводить блуждающий ток, выходящий за пределы проводов.

Нарушение кодекса? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

Нарушение кодекса? №

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходили параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно закреплена на металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.
