Проходной выключатель с трех мест схема: Схемы подключения проходного выключателя с двух и с трех мест

Содержание

Схема проходных выключателей из трех мест.

В этой статье мы подробно рассмотрим работу схемы проходных выключателей из трех мест.

Проходные выключатели довольно часто применяются при ремонте или замене электропроводки. Они дают возможность управлять освещением из разных мест. Используя их совместно с перекрестными выключателями, можно управлять светильниками, подсветкой из нескольких мест.

Проходной выключатель представляет собой переключатель, который, при нажатии на клавишу, перебрасывает центральный контакт между двумя другими.

Перекрестный выключатель в одном из положений соединяет контакты попарно напрямую, а при нажатии на клавишу — соединяет их крест-накрест. Вы это увидите в видео ниже.

Бывают случаи, когда приобрести перекрестный выключатель нет возможности. О том, как его можно заменить, читайте в этой статье.

В схеме управление из трех мест нулевой провод подключен постоянно к резьбовой части патрона светильника. А проходные и перекрестный выключатели управляют подключением фазы к центральному контакту патрона.

Такую схему очень удобно использовать, когда у Вас длинный изогнутый коридор. Вместо одного светильника можно использовать несколько, размещенных по потолку и подключенных вместе.

Выключатели удобно расположить у входной двери в квартиру, у двери в комнату и в конце коридора. Зашли в квартиру — включили свет. Сняли обувь, прошли в комнату — выключили свет и т.д.

Посмотрите видео, в нем подробно показан принцип работы схемы и всех ее компонентов. Кроме того, я подробно объяснил и показал на понятной подробной схеме, как это все выглядит в реальности. Т.е. после просмотра видео, Вы будете знать, как и куда подключать провода, что с чем соединять.

Видео рекомендую смотреть в HD качестве 720р.

Не забывайте нажать НРАВИТСЯ при просмотре на YouTube. Рекомендую подписаться на мой канал, и Вы будете знать первым о новых видеороликах по электрике!

Помимо проходных выключателей существует еще один способ управления освещением из нескольких мест. Он дает больше возможностей и позволяет строить схемы управления многими светильниками (и группами светильников) из многих мест. Детально эти способы с подробным описанием и схемами изложены в книге «Управление освещением из нескольких мест».

Изучив книгу, Вы сможете выбрать любую схему, подходящую конкретно для Вашего случая.



СКАЧАТЬ БЕСПЛАТНО!


Смотрите первым новые статьи сайта.

Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишный проходных выключателей из трех мест.

Двухлавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

Проходной выключатель - схема подключения на 3 точки

перекресный выключатель

Раньше всё было проще, жили в стандартных домах со стандартной электроосветительной сетью. Зашли в комнату, нажали клавишу выключателя, свет появился, при выходе обратно отключили. Сейчас всё чаще в городских квартирах и загородных домах интерьер проектируют дизайнеры, а у них может быть такое видение вашего будущего жилища, что весьма актуальным станет вопрос управления одними и теми же светильниками из нескольких мест. В таком случае на помощь придёт проходной выключатель. Схема подключения на 3 точки считается не слишком сложной и при этом максимально комфортной. Поговорим о ней более подробно, когда и где она применяется, как подключить всё самому и что для этого потребуется?

Где применить такую схему?

Проходные выключатели придумали для того, чтобы на одни и те же осветительные приборы (или их группы), размещённые в длинных коридорах или больших по площади помещениях, можно было подавать и снимать напряжение из разных точек.

коридор с несколькими светильниками

Схема подключения проходного выключателя именно из трёх мест чаще всего используется при следующих обстоятельствах:

  1. Когда имеются длинные коридоры, откуда есть выходы в несколько разных комнат или помещений. На входе в такой коридор освещение включается одним выключателем, а дальше где-то посередине установлен второй, а в конце помещения третий коммутационный аппарат. С их помощью можно отключать освещение из той точки, где вы находитесь на данный момент, а не возвращаться для этого в начало коридора.
  2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома установлен один переключатель, которым включаются светильники во дворе. А два других установлены на каких-то дворовых постройках (гараж, сарай), дойдя до которых можно отключить освещение.
  3. В многоквартирных домах на три этажа. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.
  4. Когда большая детская комната имеет несколько спальных мест. Всего устанавливается три выключателя: один при входе в комнату, два других возле детских кроватей. Зайдя в спальню, ребёнок включает свет, доходит до своего спального места, ложится в кровать и отключает освещение.
  5. В загородных домах с помощью проходного выключателя с трёх мест можно управлять освещением лестничных пролётов или маршей. Один аппарат установлен внизу в начале лестницы, при подъёме им включается освещение всего марша. Поднявшись на второй этаж, установлен другой выключатель, с помощью которого свет отключается. А третий расположен выше, где лестница подходит к чердаку, чтобы поднявшись туда отключить освещение всего марша и не наматывать лишние киловатты, пока вы будете заниматься своими делами в чердачном помещении.

большая гостиная с точечными светильниками

Вариантов на самом деле ещё очень много, мы рассмотрели самые популярные, но и из этого видно, насколько схема подключения проходного выключателя с 3-х мест сделает нашу жизнь комфортнее.

Схема коммутации

В чём особенность?

Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.

проходной выключатель

У проходного выключателя три контакта – один общий входной и два на выходе. Внутри контактной части расположен перекидной элемент, который никогда не находится в промежуточном положении посередине. При нажатии на клавишу, происходит его переключение на одну или на вторую цепь, таким образом он соединяет общий входной контакт с одним либо с другим выходящим.

Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).

Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.

Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.

Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:

Что потребуется?

Для производства электромонтажных работ приобретите такие материалы:

  • распределительная коробка;
  • осветительный прибор;
  • проходные выключатели – 2 шт.;
  • перекрёстный переключатель;
  • подрозетники – 3 шт.;
  • 2-х, 3-х и 4-х жильный провод.

инструмент для установки розеток

Также при работе у вас под рукой всегда должны быть такие инструменты:

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

схема подключения трех выключателей

В распределительную коробку должно подходить пять проводов:

  • 2-х жильный – ноль и фаза от питающей сети;
  • 2-х жильный – ноль и фаза от осветительного прибора;
  • 3-х жильный – от одного проходного выключателя;
  • 3-х жильный – от второго проходного выключателя;
  • 4-х жильный – от перекрёстного выключателя.

коммутация проходного и перекидного выключателя в распредкоробке

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

подключение перекидного выключателя

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

  1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
  2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
  3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
  4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
  5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Подборка видео

В этом видео показана работа двух проходных и перекидного выключателей на специально собранном стенде:

Еще одно подробное описание той же схемы, только выключатели соединяются напрямую:

И практический пример — монтаж трех выключателей в длинном коридоре:

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа


Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения



Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два - для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

  1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
  2. Клеммы.
  3. Изолента.
  4. Включатели.
  5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

  • отвертки для болтов с плоскими и фигурными шлицами;
  • монтажный нож;
  • бокорезы;
  • набор гаечных ключей;
  • пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две - с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.



Немецкие розетки ABB объединяют надежность и стильный дизайн Высота установки розеток в современной квартире Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Как подключить проходной выключатель Lezard и какую при этом использовать схему.

особенности конструкции и принцип работы

Автор Aluarius На чтение 3 мин. Просмотров 77 Опубликовано

Проходной выключатель – не новинка. Чаще всего его используются в виде двухклавишного прибора, с помощью которого из двух мест можно отключать или включать освещение. К примеру, в длинном коридоре, на лестничной клетке, которая соединяет два этажа, и так далее.

Но есть варианты, в которых управлять освещением необходимо с трех мест. Опять-таки пример: лестничный марш на три этажа, коридор, в котором есть входы в две комнаты. Необходимо отметить, что схема проходного выключателя с трех мест отличается от двухпозиционной. Ее и будем разбирать в этой статье.

Чтобы вы сразу поняли, о чем идет речь, предлагаем ознакомиться с этой схемой:

схема трех проходных выключателей

Как видите, в ней показано, что первый и третий элементы являются обычными. А вот под номером два является перекрестным. О его отличительных особенностях расскажем чуть ниже.

Итак, как работает данная схема? Из нее видно, что через три отключателя проходить лишь фазный контур сети, и то соединен он лишь с первым прибором. Нулевой провод через распаячную коробку напрямую соединяется со светильником или группой светильников, соединенный между собой последовательно. Обратите внимание, что первый и третий проходной выключатель имеют в своей конструкции по три контакта. Но если в первом один из них предназначен для входного напряжения, а два остальных для перекрестного соединения, то у третьего один необходим для выходного напряжения.

При этом оба устройства соединены между собой двухжильным проводом, в который вставлен проходной выключатель (имеется в виду перекрестный). У последнего в конструкции присутствует уже четыре контакта: два для подключения с выключателем под номером один, остальные два с соединением с прибором под номером 3.

Схема собрана специально таким образом, конечно, учитывается и конструкция самого перекрестного устройства, что при замыкании контактов в отключателях под №1 и №3 он всегда находится в исходном состоянии. То есть, в любом случае светильник всегда горит. Размыкая контакты у первого и третьего, размыкается общая цепь соединения системы освещения. По сути, разбираемая схема управления светильником с трех мест является полностью замкнутой.

Как расключить три проходных выключателя

Особенности конструкции перекрестного выключателя

Выключатель перекрестный, который устанавливается в схему регулирования освещения, где используются три точки, в своей конструкции имеет четыре контакта. Сам же механизм работы этого прибора заключается в том, что он синхронно разъединяет провода попарно. При этом создается перекрестное их соединение между собой (отсюда, в принципе, и название самого прибора). Если сказать проще, то он одновременно перебрасывает сразу два контакта. При этом схема регулирует замыкание и размыкание всей электрической цепочки, где присутствует три выключателя.

Вернемся к нашему рисунку. Как работает все это:

  • проходной выключатель (первый и третий) соединены разными участками общей цепочки, то есть, между ними напрямую провода нет;
  • верхний и нижний электропроводы соединены с разными контактами устройства;
  • изменяя положение клавиши в данном элементе электрической сети, мы замыкаем или верхний провод, или нижний;
  • в любом положении светильник, соединенный таким образом, будет гореть.

Собрать схему проходного выключателя с трех мест не очень сложно. Правда, при подключении проводов необходимо быть предельно внимательным. Ведь неправильно подключенный один конец сведет на нет все ваши усилия. Светильник просто никогда не загорится. Поэтому, если вы решили все сделать своими руками, то хорошо изучите предложенную схему и правильно проведите сборку. Хотя оптимальный вариант – переложить весь процесс на плечи электрика профессионала.

Схема подключения проходного выключателя с трех мест

Управление светом - выключателиВ наше время, схемы подключения трех проходных выключателей, связанны не только с особенностями планировки помещений, но и с удобством. Подобная схема исключает необходимость проходить через длинный коридор для выключения/включения света.

В основном такие переключатели используются:

  1. В коридорах. Один проходной выключатель устанавливается в начале коридора, другой в конце.
  2. В спальне.
  3. На лестнице.

В отдельных случаях используются схемы с комбинацией нескольких проходных и перекрестных двухклавишных переключателей. Такие подключения связаны в основном со следующими особенностями:

  1. Схемы подключения разных типов выключателейПланировка помещения.
  2. Управление освещением на индустриальных складах.
  3. Управление освещением в больших комнатах — залах.
  4. И в небольших отелях.

Как устроен проходной и перекрестный переключатели

Основным назначением проходного выключателя является управление одной лампой/люстрой из двух различных мест. В отличие от обычного выключателя, в переходном имеется три точки подключения — контакта. Один из них является «общим» или центральным, который в зависимости от положения выключателя замыкается с одним из двух независимых контактов.

Несколько схем подключения выключателей перекрестныхПерекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается. Существует несколько различных схем подключения перекрестного выключения — с использованием распределительной коробки, так и без нее.

Схемы А1 и А2 показывают главную особенность при подключении перекрестного переключателя — неважно, как подключать провода, главное, соблюдать их парность. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник.

Во всех схемах оранжевым цветом выделены «фазные» провода, а синим — «нулевые».

Проходной выключатель схемы подключения на 3 точки

Одна из схем предполагает наличие двух проходных, одного перекрестного переключателей, распределительной коробки и одной или нескольких ламп, в качестве нагрузки.

В данной схеме лампа подключается одним проводом к нулевому проводу сети, вторым к общему проводу первого проходного выключателя. Два провода с первого проходного выключателя соединяются с парой контактов на перекрестном. Оставшиеся два свободных контакта подключаются ко второму проходному выключателю. Последний контакт во втором проходном переключателе соединяется с фазным проводом.

Схема подключения выключателя - простое решениеСхема подключения 3-х двухклавишных проходных выключателей практически мало отличается от предыдущей схемы. Главным ее отличием является использование двух 2-клавишных проходных выключателей одного 2-клавишного перекрестного.

Преимущество этой схемы заключается в независимом управлении двумя независимыми источниками света (лампами, светильниками). Существуют также и более сложные схемы, с пятью и более точками включения, но они чаще всего используются в промышленности и в быту их применение не целесообразно.

Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

  • во-первых, все действия необходимо проводить при выключенном электричестве;
  • во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

  1. Отвертки — одна крестовая и одна плоская.
  2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
  3. Индикаторная отвертка.
  4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

  • Как присоединить к цепи двукнопочные выключателиВо-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
  • Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
  • В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
  • В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
  • В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
  • Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

  1. опрессовка;
  2. сварка;
  3. спайка;
  4. винтовые соединения;
  5. самозажимные соединения.

Расключение проводов и выключатели - схемаИз всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

Винтовые соединения используются только для подключения светильников и переключателей.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест

Схема двухклавишных проходных выключателей из трех мест

После написания статьи и записи видеоролика по двухклавишным проходным выключателям от читателей стали поступать вопросы:

— можно ли построить схему управления двумя светильниками из трех мест на двухлавишных проходных выключателях?

Да, можно. Давайте подробно рассмотрим такую схему.

Вместо этой схемы удобнее использовать импульсные реле, они позволяют делать более сложные схемы управления освещением, при этом их проще смонтировать.

Скачать книгу

Полезные статьи по теме:

Схема двухклавишных проходных выключателей из двух мест.

2-клавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Схема проходных выключателей из трех мест.

Проходной выключатель или импульсное реле?

Схема подключения проходного выключателя.

« Предыдущая запись Следующая запись »
Схема проходного выключателя с двух и трех мест | ENARGYS.RU

Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.

Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.

  • При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места. Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
  • В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
  • Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.

И поэтому у многих возникает вопрос — как сделать выключатели проходными?

Как работает такое устройство?

Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).

Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться. Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.

Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.

При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

  1. Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
  2. Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
  3. Способ, при котором происходит управление освещения.

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.

В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.

Рис. 1. Схема соединения в коробке

Устройство выключателя в трех местах

В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:

  • служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
  • действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.

Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами. А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис.2).

Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.

Рис. 2. Схема подключения с коробкой

Пример монтажа проходного переключателя из двух клавиш

Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.

И так порядок монтажа таков.

  • выбирается место для распределительной коробки и осуществляется ее монтаж;
  • на следующем этапе устанавливается подразетник;
  • далее производиться монтаж провода состоящего из трех жил;

Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.

  • в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;

На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.

  • провода подводятся к первому источнику освещения, далее ко второму;
  • согласно схеме указанной на выключателе делаем подключение его в схему.

Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.

Схема подключения проходного выключателя с 3-мя местами. Где используется система из трех коммутаторов?

Что такое сквозной переключатель? Это устройство имеет три контакта. При нажатии клавиши он переключает один из контактов в цепи подключения петлевых переключателей с 3 мест на две лампы первого номера между двумя другими контактами. Это учитывает их местоположение. Нажмите клавишу вверх, и первый контакт закроется с контактом под вторым номером.Когда вы нажимаете на первое число, оно взаимодействует с третьим.

Рассмотрим схему подключения коммутатора с 3 местами. Он использует перекрестный переключатель или переключатель. Его название говорит само за себя. Здесь крест пересекается. Фото схемы подключения проходного переключателя с 3-мя местами можно найти без особых затруднений.

Контакты должны взаимодействовать напрямую. Когда вы нажимаете клавишу, они будут переключаться в поперечном направлении. Схема подключения трехпозиционного переключателя проста в использовании.Для получения дополнительной информации см. Ниже.

Описание работы системы

Функционирование цепей для подключения трехпозиционного затвора происходит следующим образом. Синий провод с нулевым значением, который находится на электрической панели, подключен к той части розетки, где находится резьба в электрическом освещении.

Заземляющий кабель, желтый с зеленоватым оттенком и также расположенный на электрической панели, подключен к корпусу светильника.

Красный провод с необходимым значением фазы, подключите к центральному цокольному контакту светильника через три переключателя. Мы следуем инструкциям схемы для подключения сквозного переключателя из 3 мест 2 ламп.

Эти компоненты системы осветления контролируют процесс подключения фазного провода к светильнику. Прикрепляем элементы - он включается, выключается - гаснет. Схема подключения сквозного переключателя из 3-х мест может быть успешно создана своими руками.Для этого внимательно изучите изображение и следуйте схематическим инструкциям. Точно соблюдайте разводку проводов в цвете.

Пример использования

Система выключателей может быть установлена ​​в комнате длинного изогнутого коридора:

  1. У входа с улицы.
  2. Перед кухней.
  3. Рядом с комнатой.

При выходе из комнаты после нажатия клавиши № 2 в коридоре загорается лампочка. На пути к выходу выключите лампы ключом № 1.Когда другой человек покидает кухню и хочет включить свет в коридоре, нажав перекрестный переключатель, пройдя по всей длине комнаты, он может снова выключить свет клавишей # 2.

Особенности системы

Следует отметить, что эта схема не имеет фиксированного положения переключателей «вкл» или «выкл». Это главная особенность такого переключателя.

Все зависит от того, как ключи относятся друг к другу. Такая модель не всегда удобна, к ней нужно привыкнуть.

Второй особенностью схемы является свойство тока, протекающего через нее. Это требует согласования поперечного сечения провода с уровнем мощности подключенного светильника.

Практическое применение схемы

Прежде всего определим функции проводов от электрической платы в зависимости от их цвета:

  • Синий - «ноль».
  • желтый - зеленый - "заземление".
  • красный - "фаза".

Возьмите все три провода внутри ответвительных коробок.К ним подключаются двухпроводные провода светильника и трехжильный подрозетник. Это место установки первого сквозного выключателя. Если нет кабеля с двумя жилами, вы можете использовать его с тремя. Тогда один из них не будет вовлечен.

В коробке соедините синий провод с таким же проводом в светильнике. Мы также делаем с проводами «земля» и «фаза».

В домике № 1 возьмите трехпроводной кабель от № 2. Это прямое соединение между собой без использования распределительной коробки.

В той же розетке провод «фаза» подключается к первому контакту сквозного переключателя. «Земля» и «ноль» закреплены соответственно на клеммах второго сквозного переключателя.

Аналогично, соединение происходит в третьей розетке.

На схеме цвет проводов точно соответствует этому описанию и обозначениям на переключателях.

Красный провод был подключен к контакту № 1 второго сквозного переключателя. Подача фазы будет происходить непосредственно к центральным цокольным контактам светильника.Следовательно, во втором подрозетнике такой провод необходимо подключить к красному проводу первого подрозетника, изолировать и оставить его здесь.

В первой точке подключите красный кабель от второй точки к «нулю» в ответвлении коробки. Также изолируйте и оставьте на месте.

«Ноль» от первого подрозетника соединяют в отводную коробку с «фазой», идущей к лампе. Это проход от первого контакта к третьей точке сквозного переключателя к центральному контакту цоколя лампы.

Возможности использования таких схем

Схемы могут быть созданы для 4, 5 и более мест, а также двухключевых сквозных переключателей, что позволяет управлять двумя лампами одновременно из нескольких мест. При желании вы можете спланировать централизованный метод управления функциями освещения. Это позволит вам выйти из дома, чтобы выключить лампы во всех комнатах сразу, нажав одну клавишу.

Создание сложной системы из множества светильников с возможностью их отключения из разных комнат - реальное использование знаний, полученных в этой статье.

При правильном применении схемы подключения проходного выключателя с 3-мя местами «Legrand» вы можете построить тот, который вам необходим.

Обзор торговых точек Legrand, Lezart и Schneider

От качества торговых точек зависит не только удобство использования, но и безопасность корпуса.

«Легант»

Одним из самых распространенных разновидностей этого устройства является «Легенда Вальрента». Он популярен благодаря высокому уровню качества и простоте монтажа.Розетка имеет достаточно жесткий механизм, который облегчает установку. Он изготовлен из высококачественного пластика и оснащен винтовыми клеммами. Это очень удобно. Переключатели этой марки с самозажимающимися контактами несколько жесткие. Они выглядят привлекательно на стенах.

Стыковка не выполняется удобно, между ними нет никакой сплоченности.

"Schneider"

"Schneider Electric Unique" может быть с двойной или одинарной рамой. Это качественные механизмы, ничем не уступающие первой модели.Изделия полностью разборные. Кнопки более мягкие для нажатия. Пластик немного уступает по качеству «Легранду».

Розетки и выключатели «Schneider» оснащены элементами для соединения между собой. Это позволяет лучше совмещать несколько розеток или переключателей рядом друг с другом.

Подсветка выключателей не слишком надежна. Отзывы клиентов показывают, что он часто перегорает.

«Schneider Electric Gloss» - более бюджетный вариант такой продукции с механизмом достойного качества.Если вам необходимо заменить все розетки и выключатели в квартире, вы можете доверять миссии этой модели.

«Лезарт»

«Лезарт» - еще одна марка розеток и выключателей, достойная внимания. Товары от производителя от

.
2-портовый USB-C Gen 1 KVM-коммутатор / док-станция с сквозным питанием

Aten US3310 2-портовый USB-C док-коммутатор с сквозным питанием, имеет комбинацию многопортовой док-станции и позволяет одну кнопку Переключение между двумя источниками - ноутбук и смартфон Android. Используйте только один набор дисплея, клавиатуры и мыши, чтобы беспрепятственно управлять двумя разными системами и экономить место на рабочем столе. С помощью селектора удаленного порта вы можете поместить его в наиболее удобное место или спрятать под столом для быстрого переключения.

Обладая превосходным разрешением видео HDMI до 4K (3840 x 2160) при 30 Гц, US3310 обеспечивает высококачественное видео с минимальной задержкой при переключении, и ваше соединение HDMI будет оставаться активным, не разрушая макет при переключении. Кроме того, USB 3.2 Gen1 обеспечивает скорость передачи данных до 5 Гбит / с, что позволяет совместно использовать внешние устройства хранения для обмена данными между двумя системами.

Пропускная способность USB C C мощностью 3,0 Вт мощностью 85 Вт позволяет одновременно заряжать телефон и ноутбук, а также обеспечивает достаточное питание для энергоемких устройств, таких как внешние жесткие диски или игровые устройства.Вы можете подключить смартфон к US3310, чтобы построить рабочую станцию ​​в режиме Samsung DeX или в режиме Huawei Desktop для многозадачности, и переключиться на ноутбук, если у вас возникнет задача с большой нагрузкой.

Aten US3310 Особенности и преимущества

  • Позволяет ноутбуку USB-C и смартфону Android использовать один монитор HDMI и все подключенные периферийные устройства USB *
  • Обеспечивает питание от USB 3.0 для зарядки ноутбука до 85 Вт (дополнительный USB- C Необходим адаптер питания) **
  • Поддерживает разрешения 4K - до 3840 x 1920 @ 30 Гц
  • Поддерживает режим Samsung DeX или режим Huawei Desktop ***
  • Video DynaSync - позволяет безупречно работать мониторам и компьютерам EDID и HDCP, а также обеспечивает быстрое переключение, такое как непрерывное переключение в реальном времени.
  • Переключение устройства с помощью удаленного селектора портов с помощью нажатия кнопки
  • Plug and play - не требуется драйверов или внешнего адаптера питания.


* Для работы видеовыхода через USB-C порт, он должен поддерживать DP Alt Mode.
** Для зарядки устройства рекомендуется сертифицированный адаптер питания USB-C PD с ограниченным источником питания (LPS) мощностью более 65 Вт. Минимальное энергопотребление системы для основных функций USB и видеовыхода должно быть не менее 5В, 3А.
*** Совместим со смартфонами, выпущенными в 2018 году или позже, которые имеют видеовыход DP ALT в режиме USB-C. Список поддерживаемых мобильных устройств см. В руководстве пользователя US3310

Aten US3310 2-Port USB-C Gen 1 KVM Switch / Dock

Развернуть Возможности вашего мобильного устройства

Больше не нужно подключаться и отключаться.Подключите смартфон USB-C, iPad Pro и ноутбук или два ноутбука USB-C к порту US3310 и предоставьте доступ к дисплею и периферийным устройствам. * Используйте только один набор дисплея, клавиатуры и мыши для плавного управления двумя системами и экономии места на рабочем столе. Разместите селектор удаленного порта в наиболее удобном месте или даже спрячьте его под столом для быстрого переключения.

* Совместимо со смартфонами, выпущенными в 2018 году или позже, которые имеют видеовыход (DP Alt Mode) через USB-C.

Быстрое переключение на 2 секунды, чтобы оставаться эффективным

Нет времени тратить время на переключение задержки.Благодаря эксклюзивной технологии ATEN, которая устраняет проблемы с задержкой и разрешением, переключение между двумя системами занимает всего две секунды, что делает рабочий процесс более эффективным. Ваше соединение HDMI будет оставаться активным, не нарушая макет при переключении. Соединение USB работает как концентратор USB, что означает, что вы можете сохранить все функции клавиатуры и мыши, такие как клавиши мультимедиа или дополнительные кнопки мыши.

Превосходное качество видео и сверхбыстрая скорость передачи данных по USB 3.2

Поддержка максимального разрешения до 4K при 30 Гц для телевизоров 4K или сверхшироких игровых мониторов.USB 3.2 обеспечивает скорость передачи данных до 5 Гбит / с, что позволяет вам быстро и легко обмениваться данными с внешними устройствами хранения для обмена данными между двумя системами.

Расширение среды рабочего стола на вашем телефоне

В настоящее время смартфон может работать как ПК. Используйте свой смартфон, чтобы работать, смотреть и играть на ходу. Вернувшись в офис или домой, вы можете подключить его к US3310, чтобы создать рабочую станцию ​​в режиме Samsung DeX для многозадачности, и переключиться на ноутбук, если у вас возникнут сложные задачи.

Зарядите свой телефон, iPad, ноутбук и энергозатратные устройства

85-ваттное сквозное устройство USB C C с выходной мощностью 3.0 обеспечивает одновременную зарядку телефона и ноутбука, а также обеспечивает достаточное питание для энергозатратных устройств, таких как внешние жесткие диски или игровые устройства. Вы можете использовать свою любимую клавиатуру и мышь, чтобы работать и играть, даже с мощным игровым оборудованием RGB.

Aten US3310 Charge your Phone, iPad, Laptop, and Power-hungry Devices

Aten US3310 Комплектация

Whats Included In the Box? Aten US3310 Package Contents
  • (1) US3310 2-портовый док-коммутатор USB-C Gen 1
  • (2) Кабели USB-C
  • (1) Выбор удаленного порта
  • (1) Пользователь Intructions
  • (1) 2-летняя гарантия

Aten US3310 Ресурсы

Aten US3310 Технические характеристики

Компьютерные соединения 2
Разъемы
Компьютер USB 3.2-й порт 1-го поколения типа C (ноутбук)
USB 3,2-порт 2-го поколения типа 1 (Android: режим Samsung Dex или Huawei для настольных ПК)
Устройство 2 x USB 3,2-го поколения 2-го типа A женский
Видеовыход 1 х HDMI Женский
Мощность 1 х USB-C DC-in Женский *

порт 1: поддерживает зарядку ноутбука USB-C PD при 5 В, 9 В, 15 В, 20 В выход *
порт 2: поддерживает макс. Выход 5 В, 2 А

* Поддерживает максимальный вход адаптера питания USB-C PD мощностью 100 Вт.
* Для зарядки устройства рекомендуется сертифицированный адаптер питания USB-C PD с ограниченным источником питания (LPS) мощностью более 65 Вт. Минимальное энергопотребление системы для основных функций USB и видеовыхода должно быть не менее 5В, 3А.

Выбор порта
Вход Удаленный выбор порта
Разрешение видео 3840 x 2160 при 30 Гц
Потребляемая мощность 5 В, 15 Вт
Светодиоды
Выбранный 2 (Белый)
Условия окружающей среды
Рабочая температура 0-40 ° C
Температура хранения -20-60 ° C
Влажность 0-80% RH, без конденсации
Физические свойства
Корпус Алюминий
Вес TBD
Размеры (Ш х В) TBD
Примечание Для Обратите внимание, что для некоторых продуктов для монтажа в стойку стандартные физические размеры WxDxH выражаются в формате LxWxH.
Вопрос: Когда вы планируете выпустить KVM-переключатель с 4 USB-портами?
Ответ: Спасибо за ваш запрос,

Хотя у Aten в настоящее время нет общедоступных планов для 4-портового KVM-переключателя USB-C, мы предлагаем некоторые 8-портовые KVM-переключатели, которые поддерживают источники USB-C с адаптером - просто оставьте четыре неиспользуемых порта пусты: коммутаторы CyberView Cat6 KVM и клавиатура RWX119 Rack Monitor со встроенным коммутатором Cat6 KVM.

Пожалуйста, дайте нам знать, если есть что-то еще, с чем мы можем вам помочь!

Cisco Router-on-a-stick с примером конфигурации коммутатора

В этом посте я объясню, как обеспечить маршрутизацию между двумя VLAN на простом коммутаторе уровня 2 с использованием маршрутизатора Cisco с одним интерфейсом. Это также называется Router-on-a-stick . Эта конфигурация обычно задается как вопрос на экзаменах CCNA, поэтому я надеюсь, что она будет полезна для людей, готовящихся к сертификации. Давайте посмотрим на диаграмму ниже, чтобы начать работу:

Коммутатор Cisco Layer 2 несет две VLAN (VLAN 10 - RED и VLAN 20 - GREEN) с двумя подключенными к ним хостами, как показано на схеме выше.Два порта коммутатора с подключенными к ним хостами (FE1 / 0/2 и FE1 / 0/3) должны быть портами доступа.

Первый хост принадлежит сети 10.10.10.0/24 (VLAN10), а второй - 20.20.20.0/24 (VLAN20).

По умолчанию, если коммутатор является просто обычным коммутатором уровня 2, два хоста не могут связываться между ними, поскольку они принадлежат разным VLAN и маршрутизация отсутствует. Таким образом, если мы хотим обеспечить сетевое соединение между двумя VLAN, нам нужно иметь механизм уровня 3 где-то в сети.

Это может быть выполнено либо в том случае, если коммутатором является уровень 3 (с использованием маршрутизации InterVLAN уровня 3), либо на месте установлен маршрутизатор. В нашем примере мы используем маршрутизатор для обеспечения подключения уровня 3, как показано на нашей диаграмме.

Маршрутизатор использует только один интерфейс, подключенный к транковому порту коммутатора. Интерфейс маршрутизатора может быть разделен на два подинтерфейса, причем каждый подинтерфейс принадлежит соответствующей VLAN.

Порт коммутатора, подключенный к маршрутизатору, должен быть магистральным портом, чтобы иметь возможность передавать обе VLAN к порту маршрутизатора.Давайте посмотрим конфигурацию ниже:

КОНФИГУРАЦИЯ ПЕРЕКЛЮЧАТЕЛЯ

# conf t
(config) # vlan 10
(config-vlan) # exit
(config) # vlan 20
(config-vlan) # exit

( config) # interface FastEthernet1 / 0/1
(config-if) # описание магистрали к маршрутизатору-на-флешке
(config-if) # инкапсуляция соединительной линии коммутатора dot1q
(config-if) # коммутационная магистраль режима
(config-if) # связующее дерево portfast trunk
(config-if) # exit

(config) # интерфейс FastEthernet1 / 0/2
(config-if) # описание подключения к RED-VLAN
(config- if) # доступ к режиму switchport
(config-if) # доступ к switchport vlan 10
(config-if) # exit

(config) # интерфейс FastEthernet1 / 0/3
(config-if) # описание connection-to-GREEN -VLAN
(config-if) # доступ в режиме switchport
(config-if) # доступ к switchport vlan 20
(config-if) # выход
(config) # выход
# запуск запуска копирования

ПРИМЕЧАНИЕ :

Команда « spanning-tree portfast trunk » на интерфейсе FastEthernet1 / 0/1 используется для обхода задержки связующего дерева при подключении интерфейса к маршрутизатору.Эту команду не следует использовать, если интерфейс подключен к другому коммутатору, чтобы избежать возможных петель связующего дерева.

КОНФИГУРАЦИЯ МАРШРУТА

# conf t
(config) # интерфейс fastethernet 0 / 0.10
(config-if) # encapsulation dot1q 10
(config-if) # IP-адрес 10.10.10.2 255.255.255.0
(config- if) # exit
(config) # interface fastethernet 0 / 0,20
(config-if) # encapsulation dot1q 20
(config-if) # ip адрес 20.20.20.2 255.255.255.0
(config-if) # exit

Теперь, чтобы два хоста могли обмениваться данными между собой, они должны установить в качестве шлюза по умолчанию IP-адрес соответствующего адреса подинтерфейса маршрутизатора (например, для хоста в VLAN 10 - шлюза). должно быть

.
Настройка параметров доверенного интерфейса DHCP на коммутаторе через интерфейс командной строки

Цель

Цель этой статьи - показать, как настроить параметры доверенного интерфейса DHCP на коммутаторе через интерфейс командной строки (CLI).

Введение

Отслеживание протокола динамической конфигурации хоста (DHCP)

обеспечивает механизм безопасности, предотвращающий получение ложных пакетов ответа DHCP и ведение журнала адресов DHCP. Это достигается путем обработки портов на устройстве как доверенных или ненадежных.

Доверенный порт - это порт, который подключен к серверу DHCP и может назначать адреса DHCP. Сообщения DHCP, полученные на доверенных портах, могут проходить через устройство. Пакеты из этих портов автоматически пересылаются. Если DHCP Snooping не включен, все порты являются доверенными по умолчанию.

Ненадежный порт - это порт, которому нельзя назначать адреса DHCP. По умолчанию все порты считаются ненадежными, пока вы не объявите их доверенными.

Чтобы узнать, как настроить параметры DHCP Trusted Interface через веб-утилиту коммутатора, нажмите здесь.

Применимые устройства

  • Sx300 Серия
  • SG350X Серия
  • Sx500 Серия
  • SG500X

Версия программного обеспечения

  • 1.4.8.06 - Sx300, Sx500, SG500X
  • 2.3.0.130 - SG350X

Настройка параметров доверенного интерфейса DHCP

В этой статье предполагается, что отслеживание DHCP уже включено на коммутаторе.

Шаг 1. Подключите компьютер к коммутатору с помощью консольного кабеля и запустите приложение эмулятора терминала для доступа к интерфейсу командной строки коммутатора.

Примечание: В этом примере PuTTY используется в качестве приложения эмулятора терминала.

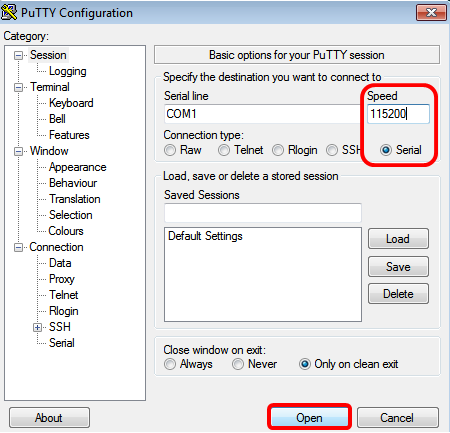

Шаг 2. В окне конфигурации PuTTY выберите Serial в качестве Типа соединения и введите скорость по умолчанию для последовательной линии, которая составляет 115200 . Затем нажмите Открыть .

Шаг 3. В интерфейсе командной строки введите командный режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Примечание: В этом примере используется коммутатор SG350X-48MP.

Шаг 4. Перейдя в режим глобальной конфигурации, введите конкретный порт или интерфейс, который вы хотите пометить как надежный, введя следующее:

SG350X (config) # ge интерфейса 1/0/1

Примечание: В этом примере используется интерфейс ge1 / 0/1. Это означает номер порта Gigabit Ethernet / номер стека (если ваш коммутатор принадлежит стеку) / номер коммутатора.

Шаг 5. Введите команду доверия, введя следующее:

SG350X (config-if) # ip dhcp snooping trust

Примечание: Теперь приглашение изменилось с (config) на ( config-if) , что указывает на то, что конфигурация предназначена для конкретного порта, упомянутого в предыдущей команде.

Шаг 6. Выйдите из определенного интерфейса и командного режима глобальной конфигурации, чтобы вернуться в привилегированный режим EXEC, введя следующее:

SG350X (config-if) # выход SG350X (config) # выход

Шаг 7. (Необязательно) Для постоянного сохранения настроек введите следующее:

SG350X # копировать running-config startup-config

Шаг 8. Введите Y в приглашении Перезаписать файл, чтобы указать Да и сохранить настройки в файле конфигурации запуска.

Перезаписать файл [startup-config] .... (Y / N) [N]? Y

Шаг 9. (Необязательно) Проверьте, применяются ли вновь настроенные параметры для выбранного порта, введя следующее:

SG350X # show-config dhcp

Теперь должны появиться вновь настроенные параметры:

Вы успешно настроили параметры доверенного интерфейса на коммутаторе через интерфейс командной строки.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
