Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

• при наличии больших коридоров или проходных комнат;
• при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
• при монтаже освещения в больших промышленных и индустриальных зданиях;
• при необходимости управлять освещением в соседней комнате;
• при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность. Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

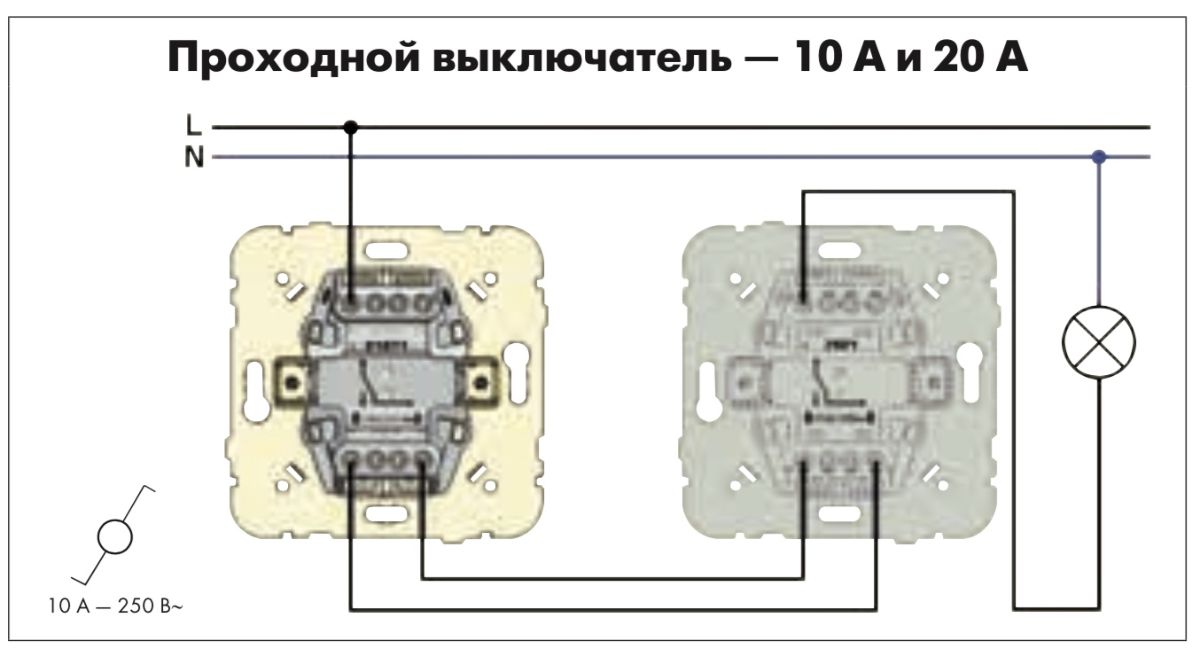

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому. Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа.

Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому.

Рассмотрим,
как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,

Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

• отверткой с крестообразными шлицами;
• отверткой с плоскими шлицами;
• монтажным ножом;
• бокорезами;
• строительным уровнем и рулеткой;
• отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

• одноклавишный, оборудованный подсветкой или без нее;
• двухклавишный с подсветкой или без нее;
• трехклавишный;
• накладной;
• встроенный;
• промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

• по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
• нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

• Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
• В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
• Далее подключается проходной выключатель.
• Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

• общий контакт первого выключателя объединяется с фазой коробки;
• выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
• выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
• общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
• выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

• Одноклавишный (с подсветкой или без)
• Двухклавишный (с подсветкой или без)
• Трехклавишный
• Промежуточный
• Накладной
• Встроенный

У этих механизмов два недостатка:

1. По кнопкам невозможно определить, в каком положении устройство.
2. Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Проходной выключатель, схема подключения — Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также — очень удобно. У проходного выключателя в отличие от обычного нет определенного положения «включено» или «выключено», если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как «включено» так и «выключено». Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

А — принципиальная схема работы проходных выключателей

В — схема подключения проводов в коробке

С — подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке 1В, не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:



Рисунок 1В₂ — схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:



Рисунок 2.

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 1В₂.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Проходной переключатель: типы, схемы подключения

Пробираться темными лестничными маршами, испытывая страх и рискуя оступиться, – удовольствие сомнительное. Но и бесполезно горящие в парадных лампы, «намотанные» киловатты с которых увеличивают общедомовой счет за электроэнергию, вызывают досаду. Чтобы иметь возможность выключить или включить свет из нескольких точек, в ассортимент светотехнической арматуры включен элемент, называемый «проходной переключатель».

Пере- или выключатель?

Внешне этот элемент электрической цепи похож на выключатель – тот же корпус, одна или несколько клавиш, фиксирующихся в двух положениях. Однако его физическая сущность совершенно иная. Если выключатель разрывает цепь, то проходной переключатель производит коммутацию линий. Кинематическая схема выключателей и переключателей представлена ниже.

Кинематическая схема выключателей и переключателей

Из неё видно, что основным отличием этих элементов является количество выходных линий. Как это влияет на способы построения схемы электропитания? Выключатель, имея двухполюсный контакт, размыкает или замыкает линию. Если пару коммутаторов такого рода соединить параллельно, то для прекращения электропитания необходимо, чтобы были разомкнуты оба. Поэтому они непригодны для схем управления потребителями из нескольких мест.

Проходные переключатели соединяются последовательно. Три полюса позволяют оставлять одну из линий постоянно подключенной к сети. Поэтому появляется возможность выбора (включить или выключить), изменяя положение контакта парного коммутатора.

Типы проходных переключателей

Промышленностью выпускается четыре типа проходных переключателей. Три из них различаются количеством клавиш, которых может быть одна, две или три. Так реализуется возможность управлять несколькими потребителями электрической энергии. Четырехклавишные модели не выпускаются. Просто потому, что каждому трехполюсному контакту нужно две выходные линии. Прокладывать больше шести токоведущих жил технически сложно из-за увеличения размера канала для их размещения и чрезвычайной запутанности схемы.

Особым элементом в этом семействе коммутаторов является перекрестный выключатель. Клавиша у него одна, а подвижных контактов два, и они работают одновременно. Перекрестным он назван за то, что меняет местами линии, перекрещивает их. Еще одним отличием этого элемента является отсутствие клеммы, с которой электричество подается конкретному потребителю. Он включается между двумя последовательно соединенными проходными переключателями для формирования промежуточной точки управления.

Типы проходных переключателей

Проходной переключатель. Схемы подключения

Перед тем как начать рассматривать основные типы схем подключения проходных переключателей, стоит особо остановиться на том моменте, что они всегда соединены последовательно.

Подключение двух проходных переключателей

Общим мнемоническим правилом построения схем проходных переключателей является их взаимное расположение: парные выходные контакты должны «смотреть» друг на друга. Оно наглядно представлено на приведенной ниже схеме.

Из схемы видно, что при одинаковом положении клавиш какая-то из линий обязательно замкнута, а также то, что обе они равнозначны друг другу.

Подключение нескольких параллельных потребителей\

Проходные переключатели с несколькими клавишами управляют несколькими потребителями электроэнергии, подключенными параллельно друг другу. Схема подключения приведена ниже.

Обратите внимание, что входные клеммы первого от распределительной коробки переключателя соединяются друг с другом и подключаются к одной фазе. Подключение разных фаз к одному прибору не допускается!

Промежуточная точка управления

Чтобы управлять потребителями из трех или более точек, между проходными переключателями включается перекрестный. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением клавиш выключателей на концах цепи. Схема подключения приведена ниже.

Количество промежуточных точек управления должно быть нечетным. Потому что два перекрестных выключателя возвращают систему в исходное положение.

Для удобства монтажа на внутреннем корпусе проходного переключателя имеется мнемоническая схема расположения контактов. Чтобы ничего не перепутать, каждая пара соединительных и выходная линия для одного потребителя должны иметь один цвет диэлектрической оболочки.

Оцените качество статьи:

Схема подключения проходных выключателей — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 25.9k. Опубликовано 10 марта Обновлено 19 ноября

Проходной выключатель (он-же перекидной, дублирующий или переключатель) внешне мало чем отличается от обычного выключателя – это большее количество контактов. Одноклавишный проходной выключатель (переключатель) имеет 3 контакта, двойной (двухклавишный) – 6, который состоит из двух независимых одноклавишных переключателей.

В отличие от обычного выключателя, контакт которого просто разрывает цепь, контакты проходного выключателя (переключателя) при нажатии на клавишу  перекидываются на другие контакты, создавая новую цепь (см. схему подключения). Именно поэтому проходные выключатели часто называют перекидными.

Эта особенность проходных выключателей позволяет использовать  их для управления одним источником освещения с разных (2х и более) мест. Пример: зайдя в квартиру (дом) включили свет нажав клавишу проходного выключателя, установленного у двери, разулись, разделись, прошли по коридору, в конце которого установлен второй – выключили; или в спальне, установив проходные выключатели у входа и возле кровати (на расстоянии вытянутой руки).

Кроме очевидных удобств, применение переключателей позволяет существенно сэкономить электроэнергию.

Монтаж проходного выключателя ничем не отличается от монтажа обычного выключателя. Пожалуй, единственное различие состоит в том, что для обвязки переключателя требуется больше проводов: для одноклавишного – 3 , для двухклавишного – 6.

Схема подключения двух проходных выключателей (1 и 2):

Схема подключения проходного выключателя

---

Как подключить проходной выключатель Схема подключения

---

Схема подключения проходного выключателя с трёх мест

---

Проходной выключатель схема подключения – фото инструкция. Как подключить проходной выключатель ~ Электрик в квартире и частном доме.

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Схема подключения проходного выключателя с 3х мест

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

Проходной выключатель схема

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) – фаза

• желто зеленый – земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

• последовательное подсоединение коммутаторов;
• фаза не размыкается, а переключается на вторую линию;
• контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

• Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
• Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
• Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
• Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода – два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете – на вход (ориентируйтесь по стрелочкам), а те что уходят на второй – к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте – возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

• В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
• Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
• В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
• В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
• Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
2. Обратное нажатие клавиши, свет гаснет.
3. Переключаем переходной отсоединитель, лампа загорается.
4. Нажимаем клавишу снова лампа выключается.
5. При включении устройства №3 лампа горит.
6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

1. Отсоединить электроэнергию в помещении.
2. Определить, где находятся провода, дабы не повредить их.
3. Обозначить будущее месторасположение распределительной коробки.
4. Установить монтажную коробку.
5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция – Подключение проходного выключателя и управление освещением из 3х мест

Источники

• https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
• https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
• https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

Проходной выключатель Legrand — схема подключения, нюансы монтажа, а также его конструкционные особенности

---

---

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

1. Фарфора.
2. Дерева.
3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов.

Эти зажимы позволяют подключать как однопроволочные, так и многопроволочные гибкие проводники. Они рассчитаны для проводов, которые имеют сечение от 1-го до 2,5 кв. миллиметра.

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, — это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

---

---

В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой — в конце. Их подключение зависит от количества клавиш.
Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Схема подключения выключателя Легранд на две клавиши

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

---

---

Как правильно подобрать автомат по мощности нагрузки для квартиры Как подключить проходные выключатели в вашем доме, советы. Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже Шнайдер Электрик – высококачественные розетки от мирового лидера

Электромонтаж потолочного вентилятора и светильника со схемами!

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно. Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Вентилятор и свет определяют, как вы хотите управлять этим вентилятором.Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: Правила и советы по безопасности
При подключении потолочного вентилятора и света всегда важно соблюдать местные правила и нормы.Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно повторно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы делаете все правильно и в рамках требований вашего штата и местных норм. Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Есть четыре метода:

1. Потолочный вентилятор с электроприводом и / или освещение без каких-либо переключателей (без переключателей)
2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
3. Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)

Мы рекомендуем этот метод, когда вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, так как он дает домовладельцу возможность добавить его позже, не снимая и повторно проводя вентилятор сверху.

2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

Этот метод и следующие из них являются наиболее часто используемыми.Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также сохраняет работоспособность вентилятора независимо от положения настенного переключателя.Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая разводка в этой ситуации:

Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от переключателей, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения подключения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

То, что вы здесь делаете, — это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

5.Включение света и вентилятора с помощью одного переключателя с питанием переключателя (одиночный переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электропроводка зародилась в подлозочном пространстве. Кроме того, в этом методе есть своего рода чистота.

Он также имеет два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить блок потолочного вентилятора, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы все же рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте прилагаемые гайки для проводов

Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

Подключение 4-позиционного переключателя

Подключение 4-позиционного переключателя

---

Как подключить 4-х позиционный переключатель. Подключение 4-позиционного переключателя — это просто добавление переключателя к уже существующей схеме 3-х позиционного переключателя. Это позволяет вам управлять нагрузкой из других мест в дополнение к (2) местам, которые обеспечивает 3-ходовая цепь.Прежде всего, нам нужно пройти немного по базовой терминологии, касающейся коммутаторов.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении цепи 4-позиционного переключателя мы просто контролировали поток мощности (выключение / включение) к нагрузке (свет, лампа, розетка, потолочный вентилятор и т. Д.) Из более чем двух разных мест.пара примеров:

На каждом конце коридора и переключатель на полпути вниз по коридору
или вверху и внизу лестницы и переключатель у входной двери.

Предположим, что схема в этих примерах управляет источником питания той же нагрузки. (Одиночный свет)

Прежде чем продолжить работу с инструкциями по 4-позиционному переключателю, я бы порекомендовал вам перейти на страницу Подключение 3-позиционного переключателя и сначала ознакомиться с этой схемой и ее функциями.

Хорошо, предполагая, что вы все увлечены концепцией трехходовой цепи, мы продолжим преобразование трехходовой цепи в четырехстороннюю. Все, что требуется, — это подключить 4-позиционный переключатель между (2) 3-позиционными переключателями. Не путайте это с физическим расположением переключателей в вашем доме. Так устроена схема. Переключатели могут быть физически расположены по своему вкусу, но вы должны помнить о простоте прокладки проводки от точки к точке. Кроме того, в этом примере просто добавляется один 4-позиционный переключатель, который даст вам 3 места для управления вашим светом.Чтобы добавить больше местоположений в эту схему, вы просто добавляете дополнительные 4-позиционные переключатели последовательно с существующим 4-х позиционным переключателем.

Приведенная ниже схема даст вам хорошее представление о том, как устроена эта схема.

Как вы можете видеть, это в основном трехпозиционная схема с четырехпозиционным переключателем, добавленным между (2) трехпозиционными переключателями. Опять же, если вы решите иметь больше мест для управления нагрузкой, добавьте дополнительные 4-позиционные переключатели. Помните, что 4-позиционные переключатели всегда должны находиться между (2) 3-позиционными переключателями.

Теперь давайте посмотрим на это с точки зрения потока:

Используя указатель мыши, следуйте за мной, пока мы проходим схему. Теперь это становится немного сложнее, отслеживая, какой переключатель вы переключаете в уме, просто держитесь там.
Источник питания (черный) входит слева. и проходит через 3-канальный к черному проводу, идущему к 4-канальному. Затем через 4-канальный переход на красный провод, идущий на 3-канальный. Теперь он тупиковый (не подключен), а это значит, что свет выключен.При переключении любого переключателя свет загорится. Выберите переключатель и следуйте за переключателем, который меняет состояние. Помните, как работает 4-позиционный переключатель. Левые соединения переключают между двумя правыми соединениями. Таким образом, верхний левый красный соединяется с нижним правым черным, а при переключении верхний левый красный соединяется с верхним правым красным. Нижний полюс работает точно так же, он проходит прямо поперек.

Позвольте Тиму Картеру с сайта AskTheBuilder.com показать вам несколько отличных советов
по установке и подключению 4-позиционного переключателя.

Как подключить 4-позиционный переключатель

Знаете ли вы, как подключить 4-позиционный переключатель когда кажется, что все провода идут в одну электрическую коробку ? Эта ситуация может сбить с толку некоторых домовладельцев, которые сталкиваются с большим количеством сложная 4-х проводная проводка. Надеюсь, приведенная ниже диаграмма поможет проиллюстрируйте, как работает схема. В этой настройке белый провод (обычно используется для нейтрали) с каждого конца прикреплен лентой к обозначьте провод как токоведущий провод, а не как нейтраль.

Четырехпозиционные переключатели используются для управления питанием свет из трех или более разных мест. Ты должен приобретайте переключатели, обозначенные как 4-позиционные, а не 3-позиционные или нормальные выключатели света. 4-позиционные переключатели могут быть быстро идентифицируется 4 винтовыми клеммами (в дополнение к зеленому / заземленному винтовой зажим). Два из клеммы выполнены из латуни и помечены как «вход», два других — черные и помеченный как «выход». Очень важно обратить внимание на как показано на схеме 4-позиционного переключателя.

При подключении цепи 4-позиционного переключателя как показано ниже, вы будете использовать два трехпозиционных переключателя и один четырехпозиционный. выключатель. Если вы хотите добавить в схему четвертый переключатель вам понадобится еще один 4-позиционный переключатель, подключенный посередине в том же путь как первый 4-х позиционный переключатель. Вы можете спросить, как я могу подключить 4-позиционный переключатель с обычными переключателями света, или все 3-х позиционные переключатели, или все 4-х позиционные переключатели? Ответ: вы не можете. Ты должен иметь трехпозиционный (3-контактный) переключатель на каждом конце ряда, а затем 4-позиционный (4-контактный) переключатель в центре.Если у вас нет правильные переключатели вам нужны, чтобы получить правильные переключатели, а не тратить время на попытки заставить его работать. Я только говорю это потому что я видел, как люди пытаются найти способы заставить это работать, используя неправильные переключатели, и в итоге получаются переключатели, которые должны быть в определенных положениях, чтобы другие переключатели работали, и это огромная беспорядок, чтобы исправить.

Схема 4-позиционного переключателя (питание и свет в одной коробке) — (pdf, 33кб)

Вернуться на главную страницу «Электросхемы»

Щелкните значки ниже, чтобы получить Соответствие NEC ^® электрическое Calc Elite или Electric Toolkit, доступный для Android и iOS.В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогичные тем, которые можно найти на этом веб-сайте), и другие электрические справочные данные.

Схема подключения трехпозиционного переключателя

Уважаемый г-н электрик: Мне нужно посмотреть электрические схемы трехпозиционного переключателя.У меня на кухне есть два переключателя, которые управляют одним светом. Я не уверен, что это 3-х позиционные переключатели или 2-х позиционные переключатели света. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Как мне диагностировать и исправить это?

Ответ: На этой странице есть несколько схем подключения трехпозиционного переключателя. Одна диаграмма вверху, остальные внизу. Двухсторонние электрические выключатели света и трехсторонние выключатели света — это одно и то же, просто они имеют разные названия в зависимости от страны.Я предполагаю, что один из ваших трехпозиционных переключателей сломался. ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon.com и EBay.

Отключите электропитание для цепи в коробке выключателя. Из-за того, что в этом конкретном типе проводки переключателя несколько горячих проводов, любителю может быть немного сложно диагностировать, какой трехпозиционный переключатель вышел из строя. Предлагаю вам сменить один переключатель. Если это не поможет, замените другой.

В любом случае рекомендуется заменить оба переключателя одновременно. , так как другой вскоре может выйти из строя.Будьте очень осторожны, идентифицируя провода ЛИНИИ и НАГРУЗКИ ПЕРЕД отключением переключателей. Обычно я снимаю один провод со старого переключателя и кладу его на новый переключатель, а затем повторяю с другими проводами.

Не отсоединяйте сразу все провода от одного трехпозиционного переключателя, а затем пытайтесь выяснить, что это за каждый провод. Прежде всего, обратите внимание на цвет винтовых клемм на старом переключателе. Один винтовой зажим будет другого цвета и помечен как «Общий». К этому винту будет подключен провод ЛИНИИ или НАГРУЗКИ.

Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

Спасибо Джону С. за приведенную выше фотографию, на которой показаны общие клеммы на трехпозиционных переключателях. Общие клеммы — это клеммы разного цвета, используемые для ЛИНИИ и НАГРУЗКИ. Латунные клеммные винты без маркировки предназначены для подключения путешественников.

Вы не можете полагаться на цветовую схему подключения , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя.Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы во время установки.

Существуют старые установки трехпозиционного электрического переключателя, которые не соответствуют принятой в отрасли практике или требованиям электротехнических правил. Вот почему важно определить функцию проводов 3-х полюсных электрических выключателей освещения.

Заменить трехсторонний коммутатор на интеллектуальный коммутатор WiFi может быть непросто. Для питания интеллектуального переключателя вам понадобится нейтральный провод.Нельзя использовать заземляющий провод вместо нейтрали. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

Скорее всего, НАГРУЗКА и один бегунок нужно будет соединить вместе, в то время как другой бегунок будет закрыт проволочной гайкой. Все интеллектуальные переключатели отличаются друг от друга, и вы должны следовать инструкциям производителя по установке.

Все схемы подключения трехпозиционного переключателя и двухпозиционного переключателя имеют одинаковые основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары ходовых и двух трехпозиционных переключателей.Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это перед отключением любых проводов от переключателей.

Провод LINE обычно легче всего идентифицировать, потому что он всегда горячий. Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей. Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки токоведущих проводов с нейтралью и / или заземлением.

Спереди и сзади два идентичных трехпозиционных переключателя.

Обратите внимание на один черный винт на каждом из вышеуказанных трехпозиционных переключателей. Только провод НАГРУЗКИ или ЛИНИЯ подключается к общему черному винту. Зеленый винт предназначен только для заземления, и к нему должен быть подключен один провод заземления.

Щелкните здесь, чтобы просмотреть все трехпозиционные переключатели, доступные на Amazon

Можно просто заменить переключатели без необходимости определять функцию каждого проводника.В этом случае вы просто снимаете один провод за раз и подключаете его к той же клемме на новом переключателе. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

Для старых проводов, цвет которых не очень различим, я использую цветную изоленту для обозначения проводов. Это очень полезно и значительно упрощает замену переключателей в следующий раз. У меня на грузовике всегда есть черная, белая, красная, зеленая и синяя изолента.

Между каждым трехпозиционным переключателем находится пара «Путешественников» , которые подключены к латунным клеммам без маркировки. Путевые провода взаимозаменяемы между двумя клеммными винтами, окрашенными в латунный цвет.

На одном из трехпозиционных переключателей ЛИНИЯ или горячий провод подключается к общей медной или черной винтовой клемме. На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, подающий питание на осветительный прибор) подключается к общей медной или черной винтовой клемме.

Ниже представлена ​​простая трехпозиционная схема , которую можно применить ко всем соединениям трехходового электрического переключателя света. Это всего лишь схема подключения, а не фактический метод подключения, используемый для установки трехпозиционного переключателя.

Дополнительные схемы подключения трехпозиционного переключателя, изображающие фактические методы подключения, приведены ниже.

Принципиальная электрическая схема трехпозиционного переключателя. Два очень старых трехпозиционных переключателя.

На фотографии выше изображены два очень старых трехпозиционных переключателя. Винтовые клеммы были на передней панели переключателей много-много лет назад. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина контактировала с токоведущими клеммами и создавала короткое замыкание, что приводило к срабатыванию выключателя.

БОЛЬШЕ СХЕМ ЭЛЕКТРОПРОВОДКИ ТРЕХСТОРОННЕГО ПЕРЕКЛЮЧАТЕЛЯ

Существует несколько способов подключения трехпозиционного переключателя , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей.В некоторых странах трехпозиционный переключатель называют двухпозиционным переключателем. Национальный электротехнический кодекс требует, чтобы нейтральный провод (белый провод) был установлен в большинстве мест выключателя света, однако статья 404-2 (C) требует наличия нейтрали только в одном месте трехпозиционного переключателя.

Схема подключения трехпозиционного переключателя, изображенная в верхней части этого поста, вероятно, является наиболее распространенным методом для подключения трехпозиционного переключателя. Двухпроводной кабель LINE входит в одну распределительную коробку, а двухпроводной кабель НАГРУЗКИ — в другую распределительную коробку.Затем между двумя трехполюсными распределительными коробками устанавливается трехжильный кабель с заземлением .

Этот метод также соответствует нормам в отношении заполнения коробки и количества проводов, которые каждая электрическая коробка должна иметь внутри.

В распределительной коробке LINE черный провод двухпроводного кабеля LINE подключается к общей медной или черной винтовой клемме на трехпозиционном переключателе. Красный и черный провода (Travelers) трехпроводного кабеля подключаются к латунным клеммам трехпозиционного переключателя.Неважно, какой путешественник на каком латунном терминале едет.

Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3. На другом конце белая нейтраль НАГРУЗКИ подключена к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухпроводного кабеля НАГРУЗКИ подключается к общей медной или черной клемме на трехпозиционном переключателе. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красный и черный путешественники в трехпроводном кабеле подключаются к латунным клеммам трехпозиционного переключателя.

Вышеупомянутый метод хорош тем, что он обеспечивает наличие белого нейтрального провода LINE на каждой распределительной коробке. Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между переключателями.

Не все существующие установки трехпозиционного переключателя имеют одинаковые цвета проводов. Перед заменой трех- и двусторонних переключателей света важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

Вариантом вышеупомянутой схемы подключения трех- и двухпозиционного переключателя является объединение всех кабелей в одну настенную распределительную коробку, как показано на схеме ниже, и ответвление оттуда к каждому переключателю и осветительной арматуре.ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Оттуда необходимо установить 3-проводной кабель (2 дорожки, заземление и повторно идентифицированный белый провод) или кабелепровод ко второму трехпозиционному переключателю.

Если белый провод не используется в качестве нейтрального, его необходимо заменить на другой цвет. У второго трехпозиционного переключателя черный провод должен быть подключен к общей медной или черной винтовой клемме переключателя.

Голый или зеленый провод подключается к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе.Оголенный или зеленый заземляющий провод на этих схемах подключения не показан для простоты. Электрическая коробка должна быть достаточно большой, чтобы вместить количество проводов. См. Статью 314 Национального электротехнического кодекса (NFPA 70) относительно требований к пространству.

Схема подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной распределительной коробке.

На приведенной выше схеме белый провод должен быть повторно идентифицирован как горячий провод в каждом месте переключателя. Белый провод между переключателями не используется в качестве нейтрали.

Пример подключения трехпозиционного переключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной квадратной электрической коробке 4 ″.

На фотографии выше зеленая стрелка указывает на провод под напряжением LINE , подключенный к черному проводу кабеля 14/3, который идет к другому трехпозиционному переключателю. Синяя стрелка указывает на провод НАГРУЗКИ, который будет подключен к общей клемме черного или красного цвета на трехпозиционном переключателе света, который будет установлен в этой коробке.

Красный и синий провода в этой установке — путешественники.Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель наверху лестницы в подвал для освещения подвала. Домовладелец хотел установить дополнительный выключатель в подвале.

На фотографии ниже показана проводка в другом трехполюсном переключателе, который изначально был однополюсным переключателем.

Подключение трех- и двухпозиционного переключателя без нагрузки или подачи линии в распределительную коробку.

Черный провод под напряжением в распределительной коробке наверху подключается другим концом к черному проводу ЛИНИИ и подключается к общему черному или красному винту на трехпозиционном переключателе.Белый провод заклеен синей изолентой, чтобы показать, что это не нейтральный провод, а проводник. Красный провод — другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

Когда белый провод используется в качестве путеводителя, его цвет необходимо изменить в соответствии со статьей 310.110 (C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо удалить, поскольку он считается одним дополнительным проводом (статья 314.16 (В) (2).

В первой распределительной коробке черный провод, который был проложен ко второму трехпозиционному переключателю, можно подключить либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод LINE или LOAD, который не подключен ко второму трехпозиционному переключателю, подключается к общей медной или черной клемме первого трехпозиционного переключателя.

Белые нейтральные провода LINE и LOAD должны быть соединены вместе. Путевые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

Все провода заземления должны быть соединены вместе, и один или два гибких провода, подключенных из этого пучка, должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и к зеленой винтовой клемме на трехпозиционном переключателе.

Другой пример альтернативного метода трехсторонней разводки — это подвести все кабели в электрическую коробку потолочного светильника. Оттуда необходимо будет проложить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей.Четырехпроводный кабель с заземлением или кабелепровод должен быть проложен в другом месте трехпозиционного переключателя, как того требует кодекс, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

Для размещения всех проводов в этой конкретной установке трехпозиционного переключателя потребуется потолочная электрическая коробка большего размера. При использовании провода №14 требуется минимум 24 кубических дюйма. См. Таблицы 314.16 (A) и (B). Для каждого провода №14 требуется два кубических дюйма.

Обновление в Национальном электротехническом кодексе 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора .См. Статью 314.27 (C).

Схема подключения 3-позиционного переключателя, на которой показаны все провода в потолочной распределительной коробке.

На каждом переключателе на приведенной выше схеме подключения трехпозиционного переключателя черный провод подключается к общему медному или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на осветительном приборе. Черный провод от другого трехполюсника подключается к черному проводу LINE. Белый нейтральный провод LINE подключается к светильнику.

Путешественники в распределительной коробке потолочного освещения соединяются по цвету. Основания соединяются между собой, к металлической коробке, а также к светильнику. Электрическая распределительная коробка на потолке должна быть очень большой, чтобы подходить ко всем проводам. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

Схема подключения двухпозиционного переключателя для Великобритании.

В Великобритании некоторые электрики используют альтернативный метод для подключения двусторонних переключателей, как показано на приведенной выше схеме подключения.Двусторонние переключатели и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто в Великобритании у них разные имена: Common, L1 и L2.

На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от той, что используется в США. В этой конфигурации проводки общие клеммы на каждом двухпозиционном переключателе соединены вместе одним проводом. Провод LINE подключается к клемме L1, а провод НАГРУЗКИ подключается к клемме L2.

Если вы хотите добавить дополнительные переключатели, вы должны установить четырехпозиционные переключатели, или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2.Промежуточные переключатели подключаются между двухсторонними проводками. Используя трехжильный кабель, общий провод, идущий к двухпозиционным переключателям, просто проходит через каждую электрическую коробку промежуточного переключателя. Цветная изолента используется для повторной идентификации проводов.

Заземляющие провода на этих схемах не показаны для экономии места и облегчения просмотра. Однако во время установки все заземляющие провода должны быть соединены вместе, и будет добавлен провод для каждого переключателя. Все металлические электрические коробки необходимо заземлить с помощью крепежного винта 10/32 в задней части коробки.

Вы можете найти мой пост со схемами подключения 4-позиционного переключателя полезным.

Схемы подключения однополюсного выключателя света см. В моем сообщении здесь .

Чтобы подключить настенные переключатели для управления электрическими розетками, см. Мой пост здесь .

Электромонтаж 2010-2014 Ford Raptor AUX Upfitter Switches — Blue Oval Trucks

Шаг 1. Выберите выключатель дополнительного оборудования в зависимости от тока, создаваемого вашим осветительным устройством.Чтобы определить силу тока, разделите мощность устройства на вольты (амперы = ватты / вольт). Некоторые люди делят на 12 вольт, а некоторые делят на 14 вольт, поскольку ваша электрическая система выдает более 12 вольт, когда ваш двигатель работает и разряжает аккумулятор.

На заводе переключатели имеют следующие предохранители (№ предохранителя в панели реле / ​​предохранителей под капотом):

AUX 1 30A (# 18)
AUX 2 30A (# 19)
AUX 3 15A (# 44)
AUX 4 10A (# 28)

ВНИМАНИЕ — Предохранители и калибр проводов (размер):

Все провода, которые проходят через брандмауэр от области перчаточного ящика до под капотом, имеют одинаковый калибр.Фактические провода AUX за перчаточным ящиком имеют размер в зависимости от номинала предохранителей.

Не добавляйте предохранители большего размера к переключателю AUX 3 и AUX 4. Провода, идущие от них, не того же диаметра, что и провода, идущие от AUX 1 и AUX 2. Увеличение размера предохранителя может привести к пропусканию большого напряжения через провода и их расплавлению, что может вызвать пожар. Да, я знаю, глупо, что Форд не сделал их всех 30А.

Примечание о соединителях проводов:

Люди порезали и избили руки, пытаясь добраться до проводов или пытаясь снять покрытие с провода и обжать разъемы.

Некоторым проще использовать сращивание проводов, поэтому достаточно сжимать коннектор на проводах плоскогубцами.

Шаг 2. Снимите переднюю панель со стороны пассажира, потянув ее прямо. Это легко сделать, взявшись за вентиляционное отверстие и слегка потянув. Снимите панель и отложите в сторону.

Шаг 3. Освободите перчаточный ящик, открыв его и потянув за боковые стороны, чтобы освободить резиновые упоры.Бардачок просто свисает.

Шаг 4. Посмотрите внутрь, направо, в отверстие перчаточного ящика. Вы увидите (8) тупиковых проводов. В зависимости от того, какой переключатель AUX вы выбрали для использования, найдите соответствующий провод и зачистите его (конечно, убедитесь, что переключатель выключен). По этим проводам идет питание +12 В.

AUX 1 Желтый
AUX 2 Зеленый с коричневым индикатором
AUX 3 Пурпурный с зеленым индикатором
AUX 4 Коричневый

Шаг 5. Остальные (4) провода, которые вы увидите — зеленый, синий, фиолетовый и красный — это «проходящие провода». Один их конец находится за перчаточным ящиком, другой — под капотом возле брандмауэра со стороны пассажира. Эти провода «пропущены» через брандмауэр для вашего удобства. Они не связаны напрямую с какими-либо переключателями, они просто нужны для использования. Вы просто выбираете один из проводов, подключаете к нему соответствующий провод переключателя AUX с помощью обжимного разъема (или паяете, но это может быть сложно из-за ограниченного пространства) и перемещаетесь под капот.

Шаг 6. Под крышкой вы увидите другие концы этих (4) проводов — зеленого, синего, фиолетового и красного. Какой бы провод вы ни подключили к проводу переключателя AUX, это тот, на который сейчас подается напряжение +12 В (когда переключатель включен), и провод, который вы должны использовать для подключения к вашему устройству.

На заводе проходные провода приклеиваются к жгуту проводов. Вытащите тот, который вы выбрали, и продолжайте электромонтаж.

Пример: Если вы хотите использовать AUX 1 для питания 40-дюймовой светодиодной панели, вам потребуется желтый провод питания, соответствующий AUX 1.Вы можете подключить желтый провод к любому из проводов зеленого, синего, фиолетового или красного цвета за перчаточным ящиком. Поэтому, если вы используете красный проходной провод, вам нужно будет подключить положительный провод от световой панели к красному проходному проводу под капотом.

Шаг 7. После того, как вы проложили больше первичного провода от проходного провода под колпаком к свету, вы можете переходить к заземлению света. Вы можете выбрать любую из заводских точек заземления, которые очень удобно расположены возле прохода проводов.Я рекомендую просто использовать кольцевую клемму и прикрутить болтами под заводской точкой заземления.

Шаг 8. После завершения электромонтажа использование гибкого кабелепровода и стяжек облегчит вашу работу. Выполните все подключения и закрепите проводку, используя передовые методы автомобильной проводки, чтобы избежать любых проблем в будущем.

Ресурс:

FordRaptorForum.com

DIY Tutorial: Как подключить переключатель к электрическому шнуру

Как установить выключатель на шнур лампы

Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую запись нашего блога «Как зачистить и подготовить тканевые шнуры для проводки». С использованием Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому приспособлению!

Пошаговая инструкция — Присоединение тросового переключателя:

1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающее соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ, или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ, или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

---

2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к прибору? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.

---

3) Для скрученных шнуров обрежьте горячий провод в центре того места, где должен располагаться переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее изнашивание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать его наружу.

---

4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешнюю виниловую оболочку прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения

• Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

---

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.Теперь у вас будет горячий и нейтральный провод (помните, горячий — это гладкая сторона, нейтраль — это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.

---

6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

iotty Smart Switch 3-Way Instructions — Iotty Smart Home

Как работает 3-сторонняя настройка iotty Smart Switch:

Важно отметить, что для переключателей iotty провод iotty « L » (Live / Hot) должен быть подключен к постоянному источнику питания, а провод iotty « N » должен быть подключен к нейтрали.Это гарантирует, что коммутатор будет иметь постоянное питание для модулей подсветки и Wi-Fi.

1. Электроэнергия течет от основного источника питания к первой распределительной коробке, где она подключается к проводу путешественника, нейтрали и проводу « L ».
2. Один (любой) из двух проводов Traveler можно закрыть с обоих концов, так как он не будет использоваться.
3. Провод Traveler передает питание на распределительную коробку 2, где он соединяется как с проводом « L », так и с проводом « L1 ».
4. Затем провод « L1 » подключается к проводу нагрузки.
5. При нажатии переключателя реле между « R1 » и « L1 » размыкается или замыкается, предотвращая или позволяя, соответственно, течь полностью от основного источника питания к нагрузке.
6. Эта мощность будет проходить через каждую сквозную коробку через подключенные провода Traveler, пока не достигнет блока управления и не запитает нагрузку.
7. Как только питание поступает на нагрузку, оно возвращается к основному источнику питания через серию соединений нейтрального провода.Нейтральный провод подключает нагрузку к распределительной коробке 2.
8. Внутри распределительной коробки 2, нейтральный провод соединен с нейтральным проводом. Внутри распределительной коробки 1 нейтральный провод соединен с нейтральным проводом, замыкая цепь.
9. Оба коммутатора iotty Smart также подключают питание к клеммам нейтрального провода, как показано на рисунке, чтобы обеспечить постоянный поток мощности.
10. Наконец, интеллектуальные переключатели iotty подключены к системе многосторонней автоматизации в приложении iotty. Информацию по созданию многосторонней автоматизации можно найти ниже или в нашем руководстве по приложению iotty в разделе «Автоматизация»

Преобразование обычной традиционной 3-сторонней настройки в iotty 3-стороннюю настройку:

** ВНИМАНИЕ: В целях безопасности всегда отключайте питание прерывателя перед выполнением любых электромонтажных работ **

• Существует несколько способов трехсторонней настройки, поэтому вам следует согласовать настройку с электриком.1. Следующие инструкции основаны на преобразовании трехпозиционной установки. К новой трехпозиционной установке. Если ваша существующая трехпозиционная установка не соответствует этому описанию, ваш электрик все равно сможет выполнить требуемую трехстороннюю настройку.

Идентификация проводов для трехпозиционного переключателя:

Если вы не уверены в своих проводах в коробке, посмотрите наше обучающее видео по идентификации проводов:

Инструкции по установке многоточечного соединения Iotty:

1) ВЫКЛЮЧИТЕ питание выключателя

2) Убедитесь, что питание отключено.На каждом переключателе пометьте общий провод [у каждого переключателя будет два клеммных винта одного цвета и общий винт другого цвета. Отметьте провод, подсоединенный к винту разного цвета].

Примечание: Общий провод в проходной коробке получает питание от выключателя, тот же провод (общий) в блоке управления является нагрузкой, так как бегущий провод является источником питания для блока управления.

3) Определите, в какой ящик входит линия (питание), а в какой — нет нагрузки.Коробка, в которую входит линия, будет подключена как проходная. Коробка, через которую выходит нагрузка, будет подключена как блок управления.

4a) * Пуск в распределительной коробке 1 (сквозная коробка) *

1. Отключите предыдущий переключатель, обозначив общий (под напряжением), переходной и нейтральный провода
2. Заземляющий провод аккуратно засунуть в заднюю часть коробки, он не нужен
3. Подключите провод «N» на выключателе iotty к нейтрали в коробке
4. Подключите общий (под напряжением) провод к L-выводу на переключателе iotty и к одному из проводов Traveler, идущему к распределительной коробке 2 (Примечание: бегущие провода подключены к винту того же цвета на традиционном многопозиционном переключателе)
5. Заглушите другой неиспользованный дорожный провод отдельно
6. Заглушите оба вывода «RL1» на переключателе iotty.

4b) Отделка в распределительной коробке 2 (блок управления)

1. Отключите предыдущий переключатель, обозначив общий (нагрузка), переходной и нейтральный провода
2. Заземляющий провод аккуратно засунуть в заднюю часть коробки, он не нужен
3. Подключите провод «N» на выключателе iotty к нейтрали в коробке
4. Подключите использованный (в коробке 1) провод путешественника к выводу «L» и одному из выводов «RL1» переключателя iotty.
5. Подключите общий провод (нагрузка) к другому проводу «RL1» переключателя iotty.
6. Заглушите другой неиспользованный дорожный провод самостоятельно

** Убедитесь, что в обеих коробках используется один и тот же путевой трос **

5) Установите лицевую панель

1. Только руками осторожно расположите лицевую панель так, чтобы маленький кружок находился внизу прямоугольника, и слегка надавите двумя пальцами вверх и вниз на лицевую панель, вы услышите, как пластина прикрепляется к задней пластине.
2. После установки лицевая панель не должна ослабевать или перемещаться.
3. Если необходимо, чтобы снять, потяните за нижнюю часть устройства, пока не услышите щелчок, затем поднимите. Не тяните за лицевую панель при снятии, только поднимайте. Дополнительную информацию см. В нашей справочной статье.

6) Включите питание выключателя

Вы еще не закончили! Чтобы зарегистрировать интеллектуальный коммутатор iotty и завершить установку, перейдите сюда.
