Как работает знаменитый усилитель Quad 405. Каковы его основные особенности и характеристики. Как собрать современную версию этого легендарного усилителя своими руками. Какие существуют модификации и улучшения оригинальной схемы.
История создания усилителя Quad 405
Усилитель Quad 405 был разработан компанией Acoustical Manufacturing Company в 1975 году под руководством инженера Питера Уокера. Эта модель стала настоящей легендой в мире Hi-Fi аудио и производилась с небольшими изменениями вплоть до 1982 года. Основные особенности Quad 405:
- Использование инновационной схемы «Current Dumping»
- Мощность 100 Вт на канал при нагрузке 8 Ом
- Очень низкий уровень искажений — менее 0.01% на номинальной мощности
- Широкая полоса пропускания от 20 Гц до 20 кГц
- Высокая надежность и стабильность работы
Благодаря своему превосходному звучанию усилитель Quad 405 получил королевскую награду за инновации в 1978 году. Многие аудиофилы до сих пор считают его эталоном качественного звука.

Принцип работы схемы Current Dumping
Ключевой особенностью Quad 405 является использование схемы «Current Dumping», разработанной Питером Уокером. Ее принцип заключается в следующем:
- Сигнал усиливается маломощным высококачественным усилителем класса А
- Параллельно ему работает мощный усилитель класса В, который «сбрасывает» большие токи в нагрузку
- Специальная схема сравнения корректирует работу мощного каскада
- В результате достигается высокая линейность при большой выходной мощности
Такое решение позволило объединить достоинства усилителей класса А и В, получив очень чистый звук при высокой эффективности. Это стало настоящим прорывом в схемотехнике усилителей того времени.
Основные технические характеристики Quad 405
Оригинальный усилитель Quad 405 имел следующие ключевые параметры:
- Выходная мощность: 100 Вт на канал (8 Ом)
- Коэффициент гармонических искажений: менее 0.01% на номинальной мощности
- Частотный диапазон: 20 Гц — 20 кГц (+0/-0.5 дБ)
- Отношение сигнал/шум: более 100 дБ
- Входная чувствительность: 0.5 В для полной мощности
- Входное сопротивление: 47 кОм
- Выходное сопротивление: менее 0.05 Ом
Как можно видеть, характеристики усилителя были выдающимися для своего времени и остаются впечатляющими даже по современным меркам. Это обеспечило Quad 405 долгую популярность среди аудиофилов.

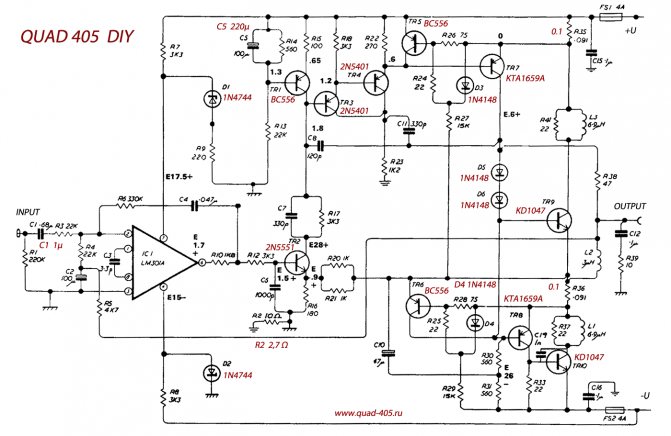

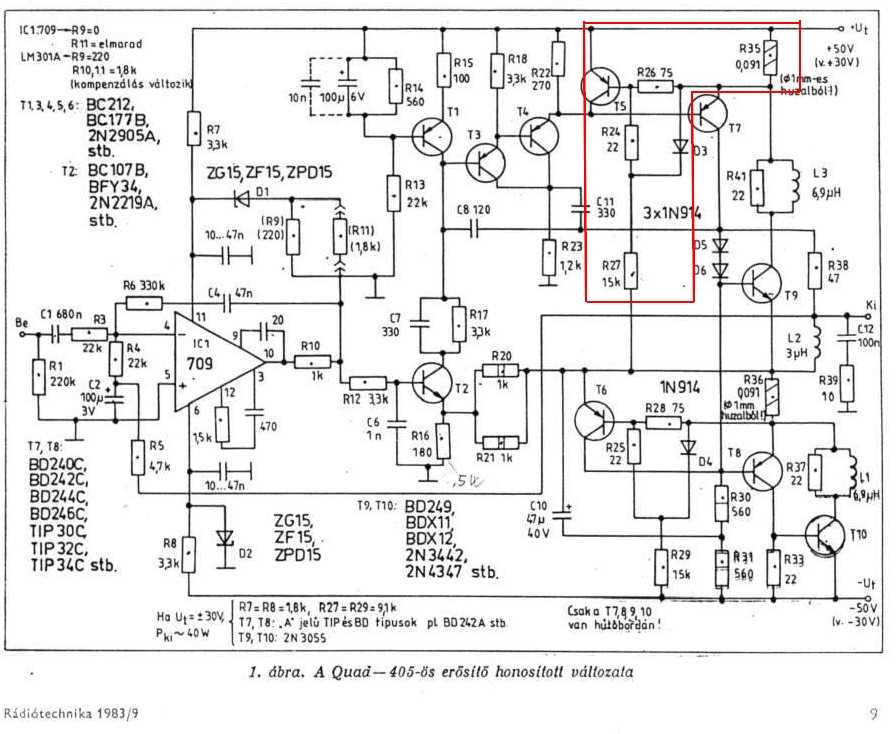

Схема усилителя Quad 405
Принципиальная схема Quad 405 достаточно сложна, но ее можно условно разделить на несколько основных блоков:
- Входной дифференциальный каскад на транзисторах
- Усилитель напряжения класса А на транзисторах
- Мощный выходной каскад класса В на транзисторах
- Схема сравнения и коррекции на операционном усилителе
- Цепи защиты и стабилизации режимов
Ключевым элементом является операционный усилитель, который сравнивает входной и выходной сигналы, корректируя работу мощного выходного каскада. Это позволяет получить очень линейную характеристику усиления.

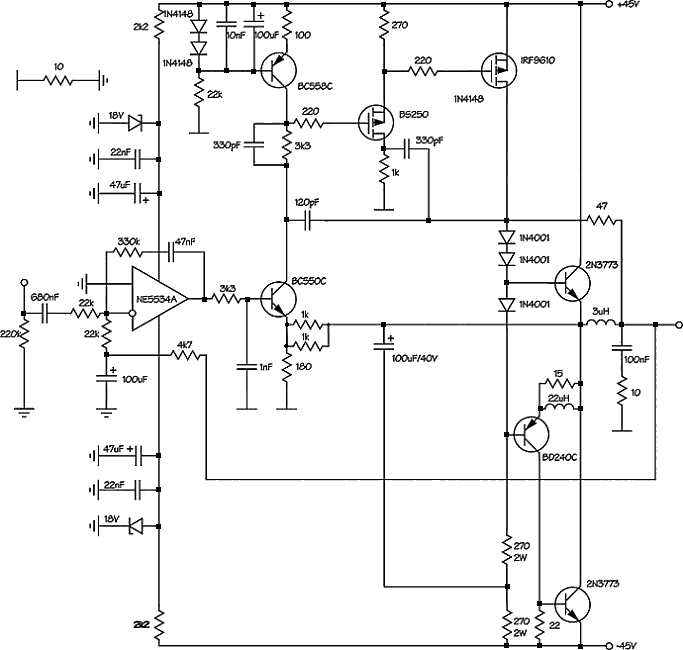

Современные версии и модификации Quad 405
За прошедшие годы оригинальная схема Quad 405 подверглась множеству доработок и модификаций. Среди наиболее распространенных улучшений можно отметить:
- Замена устаревших компонентов на современные аналоги
- Использование более мощных выходных транзисторов
- Модернизация блока питания для увеличения мощности
- Установка более качественных пассивных компонентов
- Доработка входных цепей для снижения шумов
- Оптимизация топологии печатной платы
Многие энтузиасты собирают свои версии Quad 405, стараясь сохранить оригинальную схемотехнику, но используя современную элементную базу. Это позволяет получить еще более высокое качество звучания.

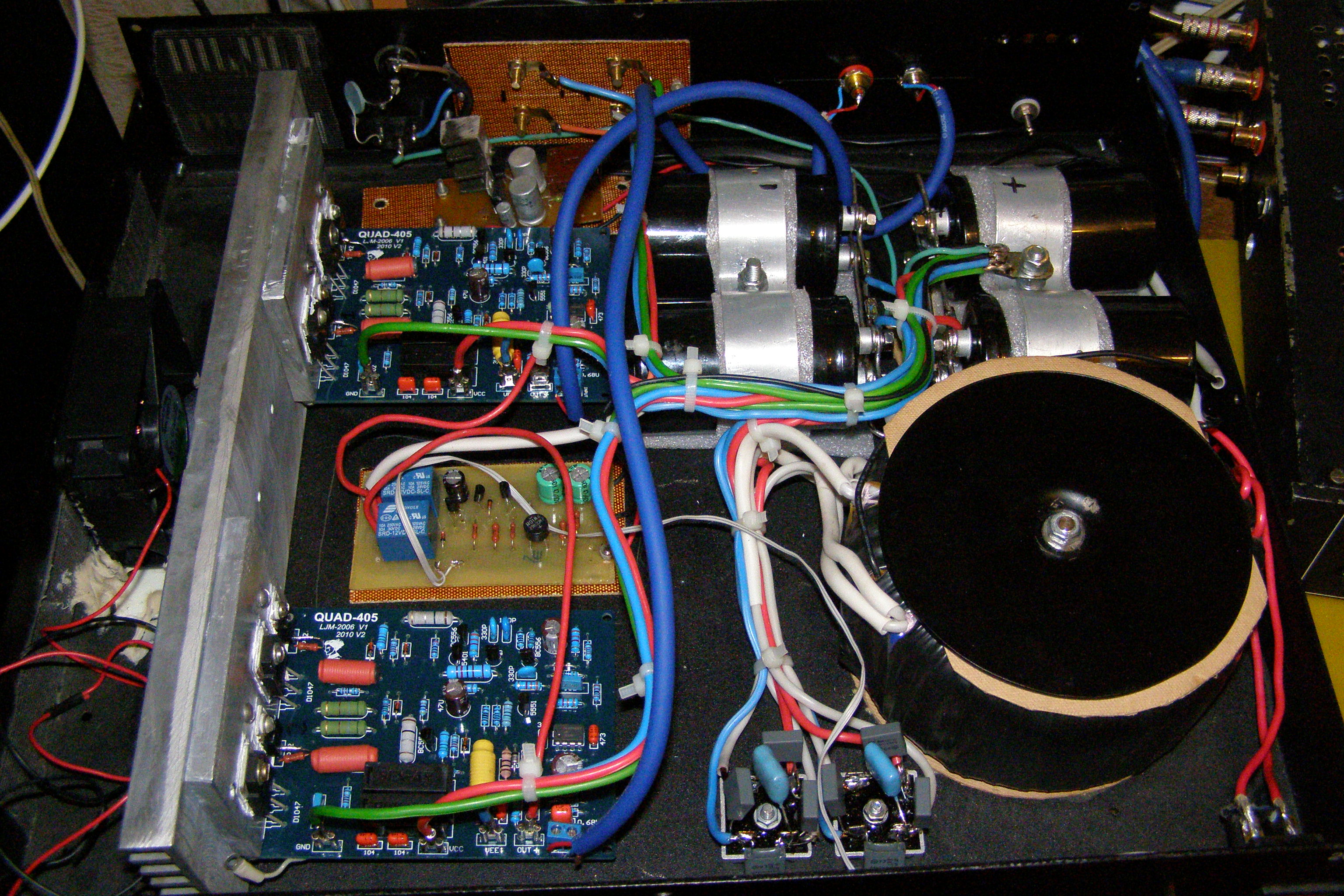

Сборка Quad 405 своими руками
Для самостоятельной сборки усилителя Quad 405 потребуются следующие основные компоненты:
- Печатная плата с разводкой схемы
- Набор транзисторов и микросхем по схеме
- Резисторы и конденсаторы требуемых номиналов
- Радиаторы для силовых элементов
- Трансформатор и выпрямитель для блока питания
- Корпус подходящих размеров
Важно использовать качественные компоненты и тщательно соблюдать топологию оригинальной схемы. Особое внимание нужно уделить подбору согласованных пар транзисторов и настройке режимов работы каскадов.
Настройка и тестирование собранного усилителя
После сборки усилителя Quad 405 необходимо выполнить его настройку и тестирование:
- Проверить правильность монтажа и отсутствие замыканий
- Подать питание и измерить напряжения в контрольных точках
- Настроить ток покоя выходных транзисторов
- Проверить работу защиты от перегрузки
- Измерить основные параметры — мощность, искажения, АЧХ
- Провести длительное прослушивание на различных нагрузках

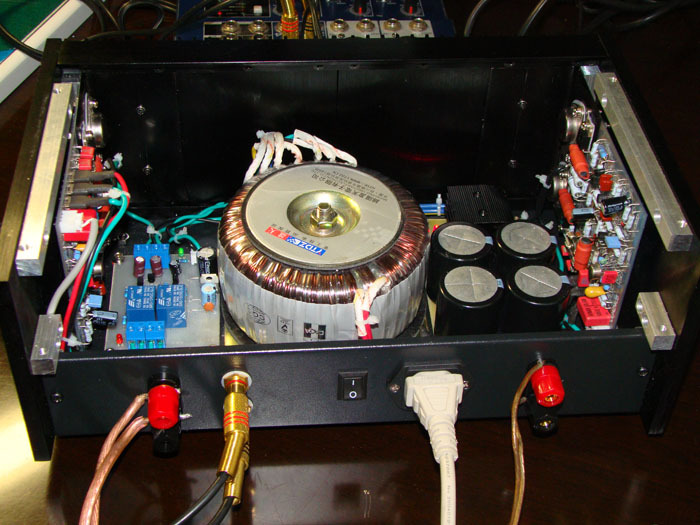

Только после успешного прохождения всех тестов усилитель можно считать полностью работоспособным. При правильной сборке и настройке современная версия Quad 405 способна обеспечить великолепное качество звучания.

Сравнение Quad 405 с современными усилителями
Несмотря на почтенный возраст, схема Quad 405 до сих пор способна конкурировать с современными Hi-Fi усилителями. Ее основные преимущества:
- Очень низкий уровень искажений во всем диапазоне мощностей
- Отличная линейность усиления и широкая полоса пропускания
- Высокая стабильность работы на сложные нагрузки
- Отсутствие «жесткости» звучания, свойственной некоторым транзисторным усилителям
- Хорошая динамика и детальность звуковой картины
Многие аудиофилы отмечают, что правильно собранный Quad 405 по качеству звука не уступает современным усилителям стоимостью в несколько тысяч долларов. Это делает его отличным выбором для построения Hi-Fi системы высокого уровня.
набор для сборки / Своими руками (DIY) / iXBT Live
Итак, как я уже писал захотелось собрать клоны известных усилителей и сравнить. После кастинга, лучший (по звучанию) будет оформлен в корпусе и встанет рядом с CD плеером Yamaha.
История
Последний усилитель, который я намерен собрать это QUAD 405, созданный в 1975 году компанией Acoustical Manufacturing Company, основанной Питером Уолкером. Топология схемы “Current Dumping” использовалась компанией до 2002 года, последний усилитель на такой схемотехнике — QUAD 909. За эту топологию в 1978 году компания была удостоена Королевской награды (видимо королевна высоко закотировала звучание).
На самом деле независимо от королевского мнения, в отечестве вокруг данного усилителя развернулись (и продолжаются) нешуточные баталии. Кто-то собрал и говорит — «вот поет-же и неплохо», после чего 10 человек, которые его никогда не слушали, начинают объяснять почему именно такое петь не может и не только петь но даже подняться выше плинтуса.
Попробую разобраться, цифры будут позже, во второй части, но в основном буду слушать.
Схему публиковать почти бессмысленно, так как усилитель постоянно улучшался в деталях и только оригинальных схем известно 5-6 штук, но все-же, чтобы понимать о чем речь
Распаковка и осмотр

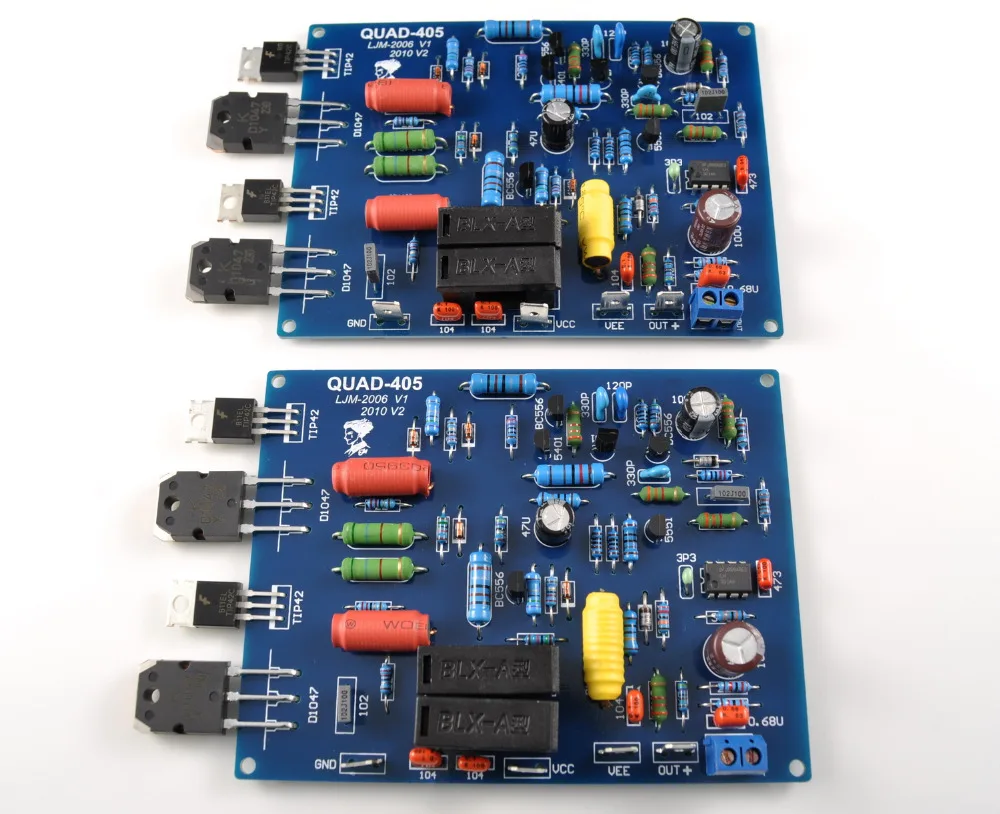

Набор для сборки приходит в традиционной пупырке, внутри которой запаянный пакет с платками и деталями.
Платы неплохого качества, медь явно одинарной толщины, но при этом производитель не стал экономить на шелкографии с обратной стороны и нарисовал там панду в бамбуках. Лучше потратил те-же деньги на медь 35 вместо 18, но чего-уж теперь.
Надо заметить, что плата пестрит надписями, например индуктивности помечены как номиналом, так и надписью «красная индуктивность».
Проедемся по компонентам. Транзисторы и операционники, на вид как настоящие, хотя выходные транзисторы должны быть 2SC5200 от Toshiba а пришли от ST, но это точно не самая плохая замена. Забегая вперед скажу, что у мелких транзисторов очень высокие hFE, порядка 800, причем разброс совсем небольшой. Как будто их подбирали, хотя конечно ничего подобного, они на лентах, как вышли с конвеера так и остались. Большие транзисторы не измерял, такие токи подать нечем, прибор только для маленьких.
Предохранители на 4А, керамика, в огромных держателях, я-бы предпочел обычные, открытые контакты, но уж что есть. Диоды и стабилитроны — стекло.
Всеразличные конденсаторы, ничего выдающегося, но все укладываются в параметры. Катушки как и написано на плате, красные и желтые.
Немерянная куча резисторов, очень много разных номиналов и мощностей. Замерял все, надо сказать что в этом наборе некоторые номиналы имеют 5-ти процентный допуск а некоторые 1-но процентный.
Сборка
Сначала как обычно резисторы, промерял каждый, чтобы избежать сюрпризов.
Как обычно, сначала мелкие, потом побольше-повыше. Надо заметить, что футпринт под 1-но ваттные резюки разный, некоторые просто не засунуть (зеленые по центру), а некоторые нормально.
Потом конденсаторы, начиная с маленьких. Номинал так-же проверял у каждого. Тут есть вопросы к мелким желтеньким конденсаторам — корпус снизу подплавляется, даже при достаточно быстрой пайке. Выпаивал, проверял, емкость не изменилась.
Дальше электролиты и цветные индуктивности, маленькие транзисторы (с проверкой каждого) потом держатели предохранителей и ножевые разъемы.
Прикручиваем стойки, на которых будет крепится плата, формуем ноги у транзисторов и паяем лежа на плоскости. Победа.

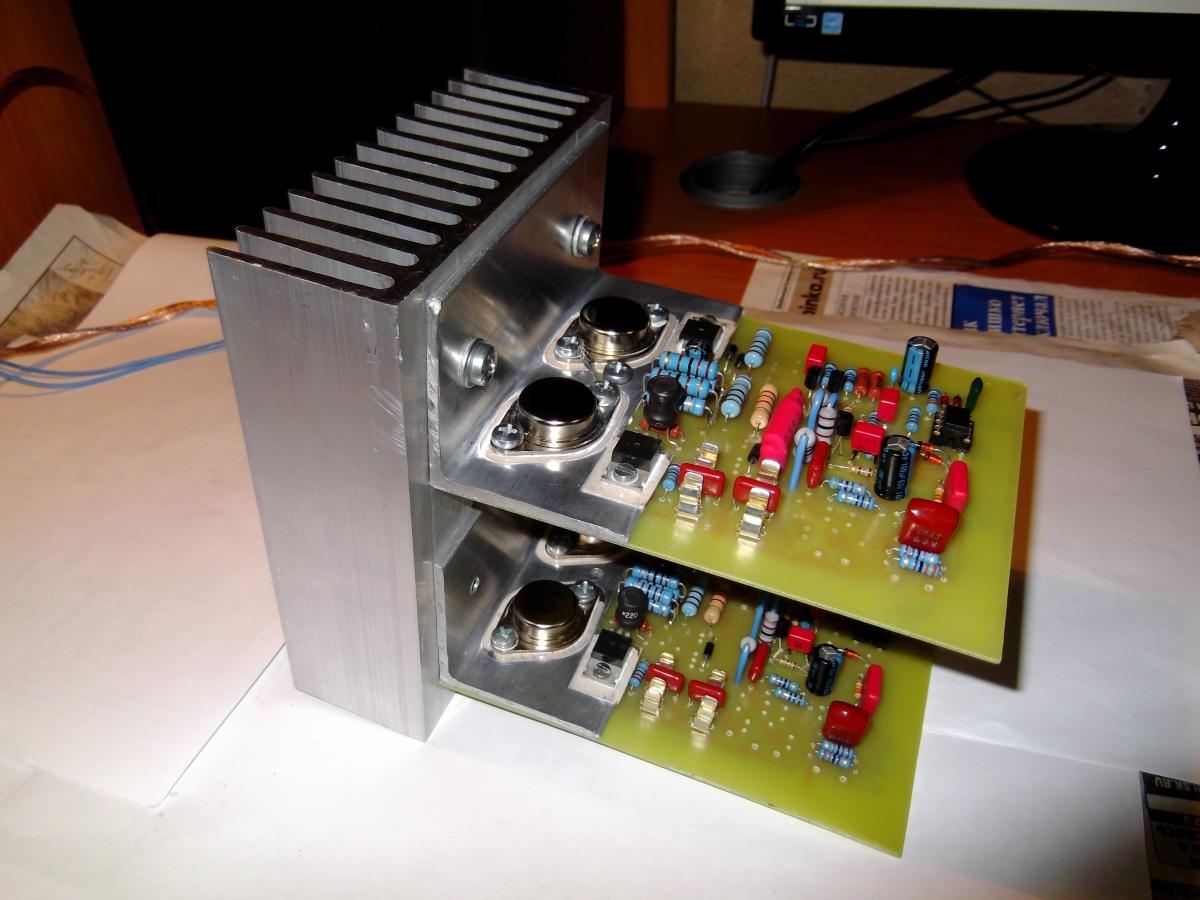

Готовлю радиаторы, сверловка под платы на ЧПУ, прикручиваем платы и размечаем транзисторы. Именно так ибо все равно дырки разные на разных платах.
Все готово к первому включению. Большие транзисторы на слюде, драйверные просто так, у них спина пластиковая.
Подготовка нагрузки
Очень долго ждал эти резисторы, наконец-то приехали. Каждый 12Ом 100Ватт, но конечно при должном теплоотведении.
Засверлил радиатор, немного термопасты. Оказалось много, даже выдавилась. Дырок с запасом, можно будет поставить еще пару на 4 и 8 ом например.
Тестер показывает, что и ожидалось — 6 Ом. Просто мои основные колонки имеет как раз такое сопротивление, соответственно настраивать лучше сразу по него.
Вывод
Набор годный, все в комплекте. Качество комплектующих на уровне, не могу оценить только крупные транзисторы. Надо ли будет что-либо менять… время и измерения покажут.
