От простейшего – к сложному. Этот принцип вполне пригоден для данного случая.

Полезные схемы для радиолюбителей своими руками размещают на специализированных сайтах и любительских форумах. Новичкам пригодятся ресурсы, где публикуют подробные описания принципов работы. Пошаговые инструкции помогут исключить ошибочные действия при сборке. Следует проверить рекомендации по настройке и отзывы о работоспособности. Хороший пример – «Радиокот, схемы своими руками». Здесь применена удобная группировка проектов. В обучающей части есть много полезной информации.

Схема от перемены полюсов и коротких замыканий

Все качественные механизмы зарядного типа для подзарядки автотранспортных аккумуляторов не боятся коротких замыканий и внезапной перемены полюсов питания. Но обладая опытом по ремонту устройств зарядного типа, могу с уверенностью утверждать, что не все они обладают функцией предохранения от переполюсовки.

Зачастую более дешевые устройства используют простой предохранитель, сгорающий сразу после смены полюсов. Именно по этой причине и хотелось бы разобраться как обезопасить себя от коротких замыканий (КЗ) и переполюсирования.

Сразу хотелось бы отметить, что схема не моего авторства, она существовала задолго до меня, и изначально публиковалась на веб-сайте – радиокот.

Главными преимуществом данной схемы является:

Минимум компонентов
Способность к «регенерации»
Повышенные темпы срабатывания
Минимум расходов.

В ней отсутствуют хитроумные узлы и микросхемы и за счёт наличия основы электронного типа схема не ограничена в сроках эксплуатации компонентов.

Функционирование схемы осуществляется таким образом:

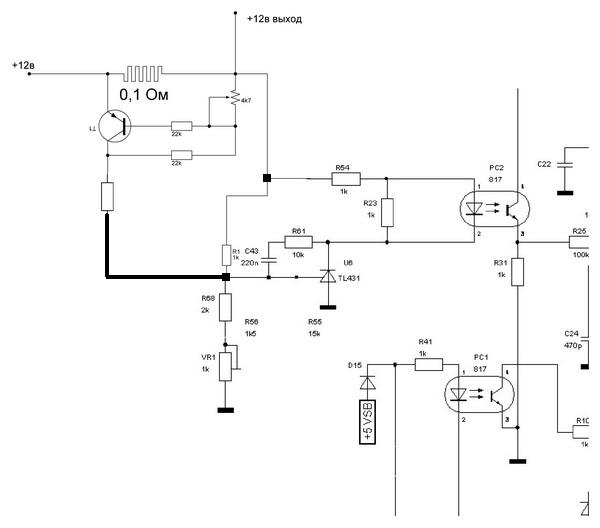

В момент подключения на выход аккумулятора и проводится его зарядка (нет нарушения полярности), полярник открыт, и зарядный ток переходит через него к аккумулятору, плюс пойдёт внутрь общей схемы.

На выходе силовой шунт применяется в виде датчика напряжения и после изменения полярности или образования КЗ приводит к повышению напряжения внутри схемы, что повлечёт за собой резкий спад тока шунта и транзистора полевого типа.

Вслед за этим раскроется транзистор с малой мощностью VT2 и затвор транзистора полевого типа через открытый переход VT2. При этом он шунтируется за землю, а полевик до конца закроется, из-за чего минус не поступит к выходу.

В то же время произойдёт закрытие светодиодов, которые питаются при помощи открытого канала VT2. В связи с тем, что полевой транзистор закрыт и не концентрирует на себе тепловыделение, схема может пребывать в подобном состоянии неограниченное количество времени.

Можно использовать шунт из амперметра или создать низкоомных резисторов, но собирать его будет более затратным методом. Также можно изъять необходимый вам шунт из аккумулятора ноутбука.

Полевой транзистор, устанавливаемый на радиатор можно взять с материнской платы. При этом не малой важность обладает уровень напряжения – от 30 ампер.

Надеюсь описанная мной схема поможет вам защититься от КЗ и внезапной смены полюсов.

Автор; АКА Касьян
