Электроника


В данной категории вы можете найти уроки для начинающего радиолюбителя, схемы, советы. В данном разделе находятся схемы на микроконтроллерах таких как avr, atiny и других. Схема программатора для микроконтроллера. И другое. Схемы для автомобиля , устройства для машины ,русских и отечественных,схема паркинга , схема видеорегистратора, схема автоматического включения фар , дворников, омывателя стекол. В данном разделе представлены радиосхемы усилителя звуковой частоты, схема усилителя для наушников , для микрофона , для передатчика , схема для сабвуфера НЧ и другие схемы как на лампах так и на транзисторах и известных микросхемах.

Схемы для дома , схемы умный дом , датчик пожара , схема установки сигнализации , схема звонка , автоматического включения света и другое.

Схема радиопередатчика , радиомикрофон своими руками , радионаушник , схема рации , схемы беспроводной техники. В данной категории представлены схемы измерительных приборов , электронных устройств для микро-дрелей , паяльников и прочего что необходимо зачастую радиолюбителю и он может сделать сам.

Схема по запросам зарядные устройства своими руками для автомобильных аккумуляторов акб , для пальчиковых батареек , для щелочных аккумуляторов и т. Раздел где можете найти множество запросов касающиеся заголовка темы и запросы: Схема лабороторного, импульсного блока питания, блок питания для узч.

В категории вы можете найти регулятор скорости , вращения , оборотов двигателя , преобразователь напряжения для ноутбука , схема преобразователя. В данной категории нет материалов.


Бытовая электроника

Радиосхемы своими руками для дома создают не столько с целью экономии средств, сколько для реализации уникальных идей. При правильной подготовке усилитель звука или автоматизированный электропривод штор ничем не будут уступать лучшим фабричным образцам. На первой стадии уточняют основные характеристики проекта. Кроме электрических параметров, определяют:. В любом случае необходимо учесть условия будущей эксплуатации. В некоторых ситуациях придется обеспечить защиту от механических и других неблагоприятных внешних воздействий.

Здесь вы найдете электронные схемы для дома и быта: квартирные звонки, Схема питания высоковольтных ламп дневного света от аккумуляторной.

Электронные Схемы для Гаража и Дома Своими Руками

Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя. Но тут два минуса. Счета за газ просто астрономические. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град. Поэтому надо было что-то выдумывать. Сразу уточню.

Радиосхемы своими руками для дома

Эта книга «Полезные схемы для радиолюбителей» является существенно расширенным и дополненным, ранее изданным вариантом работы автора «Электронные конструкции своими руками». Она была выпущена в Радиобиблиотеке «Символа-Р» «Отцы и дети». Этот новый выпуск позволит читателям, интересующимся современной электроникой, познакомиться с оригинальными новыми схемными решениями автора — известным разработчиком электронных приборов и устройств для повторения как начинающими, так и более опытными радиолюбителями. Если некоторые конструкции тем, кто делает лишь первые шаги, только начинает чтение подобной литературы с паяльником и в руках покажутся слишком сложными, то, несомненно, им помогут их отцы или руководители радиокружков.

Теория и практика.

Радиолюбительские схемы

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно.

Радиосхемы для дома своими руками

В каждом современном жилище используется множество осветительных устройств. Однако самым основным из них считается люстра, обладающая особой элегантностью и красотой. На самом деле качественный потолочный светильник имеет множество отличительных качеств. Отличительные качества потолочных светильников. Во-первых, как мы уже говорили ранее, подобные устройства всегда обладают безупречным внешним видом. И это вовсе не удивительно, ведь ультрасовременные приспособления …. Читать далее. Сейчас я расскажу Вам, как делал жалюзи на Ардуино с управлением через ИК пульт.

Мастерская радиолюбителя: радиосхемы своими руками для дома. С чего начать, что можно сделать. Необходимый минимум инструментов и.

Полезные схемы для радиолюбителей

Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио — это очень просто. Знания элементарных законов электротехники Ома, Кирхгофа , общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.

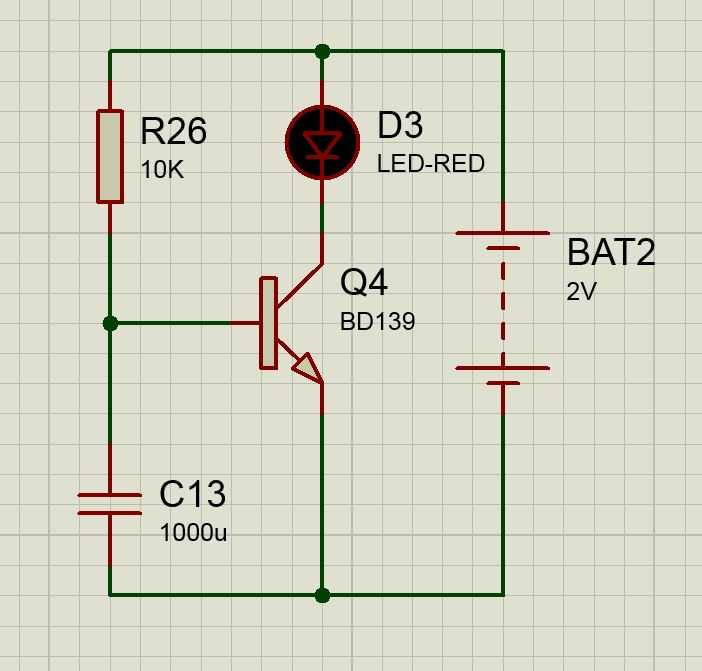

Простые схемы

ВИДЕО ПО ТЕМЕ: Простая ОХРАННАЯ СИГНАЛИЗАЦИЯ на одном транзисторе своими руками

Рассмотрены три легких способа, все они достаточно просты: первую схему оригинальной назвать, ну никак нельзя, а вот две другие думаю вам понравятся и смогут помочь вам в некоторых не типичных случаях. Радиолюбительские схемы и конструкции различных стабилизаторов напряжения собранных своими руками. Часть устройств рассматривают стабилизатор без защиты от КЗ в нагрузке, в других заложена возможность плавного регулирования напряжения от 0 до 20 Вольт. Ну а отличительной чертой отдельных схемы является возможность защиты от короткого замыкания в нагрузке. Различные схемы самодельных зарядных устройств автомобильных аккумуляторов, обычно эти радиолюбительские конструкции состоят из понижающего трансформатора, двухполупериодного выпрямителя подключенного к вторичной обмотке и реостата, устанавливающего требуемый зарядный ток и различных радиолюбительских «Ноу Хау». Эти зарядные устройства используют во время зарядки различных видов никелевых аккумуляторов постоянным током.

Обзор и разборка фонарика светодиодного с датчиками движения и освещенности.

Электронные приборы

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Главная Каталог самоделки Дизайнерские идеи Видео самоделки Книги и журналы Обратная связь Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров 5 новых самоделок! Перевел размеры, попробовал, вот, что получилось. Подробнее В конце статьи видео со звучание самодельного музыкального инструмента. Пошерстив интернет на тему ворот, было принято решение делать откатные.

Радиосхемы для дома своими руками

Ремонт телефона. Забыл пароль? Ремонт телефона Недорогой ремонт смартфонов! Простое зарядное устройство своими руками.


Электронные схемы для дома и быта (Сочинение)

Простой логический пробник

Простой логический пробник состоит из двух независимых пороговых устройств, одно из которых срабатывает при напряжении на входе, соответствующем логической «1», а второе — логическому «О».

Когда напряжение на входе пробника находится между 0 и +0,4 В, транзисторы V7 и V8 закрыты, транзистор V9 закрыт, а V10 открыт, горит зеленый светодиод V6, индицируя «0».

При напряжении на входе от +0,4 до +2,3 В транзисторы V7 и V8 по-прежнему закрыты, V9, открыт, V10 закрыт. Светодиоды не горят. При напряжении выше +2,3 В открываются транзисторы V8, V9 и загорается красный светодиод V5, индицируя «1». Диоды V1- V4 служат для повышения напряжения, при котором срабатывает пороговое устройство, индицирующее «1».

Коэффициент передачи тока транзисторов должен быть не менее 400. Налаживание производится подбором R5* и R7* по четкому срабатыванию пороговых устройств при напряжении от +0,4 В до +2,4 В.

Сетевая «КОНТРОЛЬКА»

Обычно для обнаружения сетевого напряжения применяют пробники-искатели с неоновыми лампочками. Увы, в наше время даже такой пробник приобрести нелегко. Зато довольно просто собрать контрольное устройство, схема которого приведена на рисунке.


Схема состоит из бестрансформаторного выпрямителя, стабилизатора и звукового сигнализатора на транзисторах VT1 и VT2. При подключении щупов пробника к сети схема получает стабилизированное питание напряжением 5 В, при этом срабатывает звуковой генератор. Монтаж выполняется навесным способом. Резисторы — типа МЛТ. Конденсаторы С1 и С2 — К73-17, СЗ и С4 — любые электролитические, транзисторы VT1 и VT2 можно заменить на любые маломощные с соответствующей структурой проводимости. Динамическая головка с сопротивлением звуковой катушки 6 — 10 Ом.

Прибор должен быть собран в пластмассовом прочном футляре. Особое внимание следует обратить на изолирующие свойства корпуса, как этого требует работа с бестрансформаторными конструкциями. Желаемый тон сигнала можно подобрать емкостью конденсатора С4.

Усовершенствованный светодиодный индикатор сетевого напряжения

Предлагаю для повторения радиолюбителями усовершенствованный светодиодный индикатор сетевого напряжения, который отличается от всех ранее опубликованных большей помехозащищенностью. Например, индикаторы, изображенные на рис. 1 и рис.2, способны давать ложные показания, когда проверяется наличие напряжения в длинном кабеле, а кабель при этом имеет обрыв фазного провода. Эти индикаторы дают ложные показания и в том случае, когда с их помощью проверяют наличие напряжения в сетевой проводке с плохой изоляцией — в подвалах, сырых помещениях, т.е. там, где наблюдается низкое сопротивление изоляции.

Предлагаемый индикатор (рис.3) прост в изготовлении и надежен в работе, лишен ложных показаний при любых условиях эксплуатации. Им можно проверить как линейное напряжение 380 В, так и фазное. А отличается он от всех предыдущих использованием в схеме динистора КН102Д. Благодаря последнему, индикатор регистрирует только чистую фазу и не реагирует на наводки. В индикаторе применены конденсатор С1 — МБМ 0,1 мкФ на 400 В и резистор R1 — МЛТ 0,5.

Простой испытатель транзисторов

Простой испытатель транзисторов позволяет проверить работоспособность биполярных транзисторов n-p-n- и p-n-p-структуры.

Проверяемый транзистор совместно с одним из установленных в приборе (в зависимости от структуры проверяемого транзистора, определяемой положением переключателя S1) V1 или V2 образует мультивибратор, генерирующий колебания низкой частоты. Индикаторами наличия колебаний, а значит и исправности проверяемого транзистора, служат светодиоды V3 и V4, которые вспыхивают с частотой, генерируемой мультивибратором.

Этим прибором можно проверять транзисторы малой, средней и, в ряде случаев, большой мощности. С помощью резистора R1 оценивают (приблизительно) усилительные свойства проверяемого маломощного транзистора — чем больше сопротивление введенной части резистора, при котором еще работает мультивибратор, тем выше коэффициент передачи по току этого транзистора. Источником питания прибора служит одна батарея 3336Л.

Автомат — выключатель освещения


Автомат — выключатель освещения позволяет автоматически отключать освещение в светлое время суток.

Автомат состоит из датчика освещенности — фоторезистора и фотореле, выполненного на транзисторах VI, V2, исполнительной цепи на тиристорах V4, V10 и двухполупериодного выпрямителя на диодах V6, V7. Автомат работает следующим образом. С уменьшением освещенности сопротивление фоторезистора R3 возрастает с 1…2 кОм до 3…5 МОм, что приводит к увеличению коллекторного тока транзисторов VI и V2. В результате этого тиристор V4 открывается, цепочка R7, СЗ, V9 вырабатывает импульс, открывающий тиристор V10, и лампы освещения включаются. При увеличении освещенности фоторезистора его сопротивление уменьшается, уменьшается и коллекторный ток транзистора V2, что приводит к запиранию тиристоров V4 и V10. Лампы освещения гаснут, а конденсатор СЗ разряжается через диод V8 и резисторы R5, R6 и R7. Порог включения автомата устанавливается резистором R1.

Детали.

Переменный резистор R1 типа СПО-0,5, резисторы типа МЛТ-0,5; фоторезисторы типов СФ2-2, СФ2-5 или ФСК-1; транзисторы — любые низкочастотные структуры р-п-р с B> 50; конденсатор С2 типа МБМ, МБГЦ, МБГП на напряжение 400 В.

При наладке требуется подобрать резисторы R5—R7, добиваясь надежного открывания тиристора V10 при заданном (резистором R1) пороге срабатывания фотореле.

Бестрансформаторное питание

Для питания устройств с током потребления до 30 мА можно применять простые сетевые блоки питания, в которых вместо понижающих трансформаторов применяются два конденсатора на рабочее напряжение не менее 300 В.


Для разряда конденсаторов после выключения блока из сети служит резистор R1. Параметры подобных блоков с различными емкостями С1 и С2 и диодами VD3 и VD4 приведены в таблице.

VD3, VD4

С1=С2=1 мкФ х 400В

С1=С2=2 мкФ х 400В

Д814Б

Iн=5mA
Uн=8B
Iи=20mA
Uи=7,6B

Iн=5mA
Uн=8,1В
Iи=20mA
Uи=7,8В

Д814В

Iн=5mA
Uн=9,2В
Iи=20mA
Uи=8,9В

Блок питания для аналоговых и цифровых микросхем

Блок питания для аналоговых и цифровых микросхем состоит из трех стабилизированных выпрямителей, два из которых образуют двуполярный источник напряжения 12,6 В с раздельным регулированием.

Регулировка производится подстроечными резисторами R6 и R9. Нижний (по схеме) стабилизатор обеспечивает напряжение 5 В, которое также можно регулировать резистором R10.

Унифицированный трансформатор питания ТАН 59-127/220-50 можно заменить самодельным с магнитопроводом Ш 12 X 20. Сетевая обмотка I на 220 В должка иметь 3000 витков провода ПЭВ-2 — 0,12, обмотка II — 180 витков ПЭВ-2 — ОДЗ, обмотка III — 220 витков ПЭВ-2 — 0,38 и обмотка IV — 70 витков провода ПЭВ-2 0,41. Разное число витков в обкотках II и III при одинаковом напряжении на выходе плечей стабилизаторов в данной конструкции источника питания объясняется тем, что с верхнего (по схеме) плеча потребляется ток 60 мА, а с нижнего — 350 мА. Если по условиям эксплуатации эти токи должны быть равны, следует наматывать и равное число витков провода одинакового диаметра.

Вместо «неонки»

В журнале «Радиолюбитель» №3/92 была опубликована схема сетевой контрольки, содержащая большое количество деталей. Однако для выполнения той же задачи можно обойтись вдвое меньшим количеством элементов.

Конденсатор С1 используется как безваттное сопротивление; диоды VD1-VD4 предохраняют динамик ВА1 от резких бросков тока в моменты включения-выключения; резистор R1 служит для разрядки С1 после включения устройства.
Конденсатор С1 должен быть на напряжение не менее 400 В и емкостью 1-2 мкФ. Динамик — 0.25ГД19 или любой другой, мощностью более 0,25 Вт с внутренним сопротивлением 6-10 Ом. Вместо динамика можно использовать телефонный капсюль, например, «ТОН-1», при этом емкость С1 уменьшают до 0,01 мкФ. Устройство собирается навесным монтажом в корпусе из диэлектрического материала.

 Схемы для дома, электронника своими руками в дом. Электронные самоделки для радиолюбителей и начинающих электриков Электроника для дома и быта

Доброго времени суток! В сегодняшней статье речь пойдёт о домашней автоматизации.

Благодаря внедрению автоматизация, мы можем контролировать различные приборы и устройства с мобильного телефона или другого устройства в любой точке мира. Сердцем такой системы выступает контроллер. Это может быть Arduino, Raspberry pi, BeagleBone Black, Spark Core, DigiSpark или ExtraCore.

Для ручного управления такой системой можно использовать технологию инфракрасного дистанционного управления. С её помощью вы сможете управлять любым устройством (АC/DC) используя для этого простой пульт от телевизора.

  • Транзистор BC548;

  • Штекер/гнездо;
  • 5В блок питания;
  • Корпус;
  • Винтовые клеммники;
  • Панелька;

  • IR радиоприёмник;

  • Фольгированный текстолит;

  • DipTrace — система автоматизированного сквозного проектирования электрических схем и разводки печатных плат.

Разводим плату. Распечатываем схему на фотобумаге используя лазерный принтер. Очищаем поверхность заготовки (фольгированный текстолит) от жира и пыли. Переносим схему с фотобумаги на плату, а затем травим её хлорным железом. После этого сверлим отверстия мини-дрелью (диаметр отверстий должен соответствует выводам радиодеталей). Более подробнее процесс изготовления описан в статье.

Первое с чего следует начать – это ознакомится с распиновкой выводов транзистора, соединение с реле, выводами светодиодов, блоком питания и ИК радиоприёмником т.д. Далее расположим все детали и очень аккуратно припаяем их на плату.

На печатной плате линия, к которой подключается эмиттер транзистора всегда соединяется с землей.

Arduino nano выдаёт 5В, поэтому положительный вывод LED соединяется с выводом Arduino.

Отрицательный вывод LED соединяется с базой транзистора (светодиод используется в качестве индикации состояния вкл/выкл).

Выводы 7,8,9 используются для подачи выходных сигналов вкл/выкл на релюшки.

11 вывод используются для приёма сигнала с ИК приёмника.

В последнюю очередь подключаем 5В источник питания.

Скачиваем библиотеку для ИК и устанавливаем её в Arduino IDE. Открываем Arduino IDE и жмём на File—Example—IRremote—IRrecvDemo.

Схема подключение датчика движения своими руками

Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Блок питания из энергосберегающей лампочки своими руками

Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Освещение для растений своими руками

Освещение для растений своими руками

Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

Регулятор яркости своими руками

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Термостат для холодильника своими руками

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Датчик влажности почвы своими руками

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

USB клавиатура для планшета

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

Часы на ИН-14 лампах своими руками

Часы на ИН-14 лампах своими руками

Давно хотел выложить статью,по изготовлению своими руками часов на лампах ИН-14 ,или как еще отзываются-часы в стиле стим-панк.

Постараюсь поэтапно и останавливаясь на ключевых моментах изложить только самое главное. Индикация часов хорошо видна как днем так и ночью, и сами по себе очень красиво смотрятся,особенно в хорошем деревянном корпусе.Общем,приступаем.

Автор разработал программу и устройство для управления различными электро и радиоприборами с помощью компьютера. Устройство подключают к одному из СОМ-портов, а управлять приборами можно как с помощью экранных клавиш, так и внешних датчиков.

Схема устройства показана на рис.1. Его основа — микросхема 74HC595, представляющая собой 8-разрядный сдвиговый регистр с последовательным вводом и последовательным и параллельным выводами информации. Параллельный вывод осуществляется через буферный регистр с выходами, которые имеют три состояния. Информационный сигнал подают на вход SER (вывод 14), сигнал записи — на вход SCK (вывод 11), а сигнал вывода — на вход RSK (вывод 12). На микросхеме DA1 собран стабилизатор напряжения 5 В для питания регистра DD1.

Рисунок 1. Схема устройства

Устройство подключают к одному из СОМ-портов компьютера. Информационные сигналы поступают на контакт 7 розетки XS1, сигналы завиписи информации — на контакт 4, а сигналы вывода информации — на контакт 3. Сигналы СОМ-порта согнласно стандарту RS-232 имеют уровни около -12 В (лог.1) и около +12 В (лог.0). Сопряжение этих уровней с входными уровнями регистра DD1 выполнено с помощью резисторов R2, R3, R5 и стабилитронов VD1-VD3 с напряжением стабилизации 5,1 В.

Сигналы управления внешними приборами формируются на выходах Q0-Q7 регистра DD1. Высокий уровень равен напряжению питания микросхемы (около 5 В), низкий — менее 0,4 В. Эти сигналы являются статическими и обновляются на момент поступления высокого уровня на вход RSK (вывод 12) регистра DD1. Светодиоды HL1-HL8 предназначены для наблюдения за работой устройства.

Управление устройством осуществляется с помощью разработанной автором программы UmiCOM. Внешний вид главного окна программы показан на рис.2.

Рисунок 2. Внешний вид программы UniCOM

Псоле ее запуска следует выбрать свбодный СОМ-порт и скорость переключения выходов. В строки таблицы вводят состояние каждого из выходов устройства (высокий уроень — 1, низкий — 0 или пусто). Программа «перебирая» в рабочем цикле столбцы таблицы, устанавливает на выходах устройства соответствующие логические уровни. Занесенная в таблицу информация автоматически сохраняется при завершении работы программы и загружается вновь при ее следующем запуске. Для наглядности, в левой части окна программы подсвечены номера выходов, на которых установлен высокий уровень.

Управление приборами можно осуществлять и с помощью внешних контактных датчиков, которые подключают к входам 1-3 и линии +5 В. Они должны работать на замыкание или размыкание контактов. Пример схемы подключения датчиков показан на рис.3.

Рисунок 3. Подключение контактных датчиков

При нажатии на экранную клавишу «Настройка входов» открывается окно «Согласование входов и выходов» (рис.4. ), где выбирают входы, которые будут изменять состояние выходов. Имитировать работу входов можно нажимая на экранные клавиши «1», «2», «3» основного окна программы. В тех случаях, когда приборами нельзя управлять с помощью логических уровней, следует применить реле, схема подключения которого показана на рис.5 , или транзисторную оптопару (рис.6. ).

Рисунок 4. Согласование входов и выходов

Рисунок 5. Схема подключения реле

Рисунок 6. Схема подключения транзисторной оптопары

Большинство деталей монтируют на печатной плате из односторонего фольгированного стеклотекстолита толщиной 1…1,5 мм, чертеж которой показан на рис.7. Резисторы R1-R6 монтируют на выводах розетки XS1.

Рисунок 7. Чертеж печатной платы

В устройстве применены резисторы С2-23. МЛТ, оксидные конденсаторы — К50-35 или импортные, розетка XS1 — DB9F. Помимо указанных на схеме стабилитронов, можно применить BZX55C5V1 или отечественные КС174А, светодиоды — любые. Питают устройство от стабилизированного или нестабилизированного источника питания нпаряжением 12 В и током до 100 мА.

6 идей бытовой автоматизации для изготовления своими руками

(электронные схемы, описания работы)

Данный прибор служит для поддержания и регулирования температуры, например в системе отопления. Термостат простой, надежный, не критичен к месту размещения и не боится морозов, может быть использован в автоматике систем отопления (термостат для отопления, термостат для инкубатора, термостат комнатный, термостат для теплиц), в системе защиты от перегрева, пожарной сигнализации, как термостат для теплых полов. Нагрузкой термостата может служить тэн, установленный в котле отопления, лампы инкубатора, трехфазное реле, нагревательный элемент, нагревательный элемент теплого пола, газовый электроклапан типа GSAV15R 1/2″, для поддержания температуры в погребе, для поддержания температуры в гараже.

Термостат содержит минимум элементов и как следствие очень надежен, не требует программирования. Схема термостата состоит из усилительного каскада на операционном усилителе AD822, термочувствительного диода, переменного резистора R2=10кОм для регулировки поддерживаемой температуры, R1 для установки гестерезиса.

Термостат позволяет поддерживать температуру от 15 до 95 градусов.

Плату с элементами и реле можно поместить в отдельную коробочку, которую как и термочувствительный диод закрепить непосредственно на котле. Диоды служат для отображения состояния термостата: диод 1 — индикация питания, диод 2 — индикация включения нагрузки.

Щиток позволит вам автоматизировать такие функции как включать и выключать электроприборы по сотовому телефону. Где бы вы не находились, достаточно лишь набрать номер и дождаться гудков. Чтобы выключить нагрузку, нужно позвонить на номер щитка с другого номера (например, вставить другую сим-карту). Мощность управляемой нагрузки ограничена типом применяемого реле.

Допустим, вы решили зимой посетить дачу, но чтобы по приезду не ждать несколько часов, пока она прогреется, просто набираете номер телефона, стоящего в щитке за пару часов до приезда.

В моем случае использовался телефон nokia3310 с синтезатором мелодий. Длятого, чтобы телефон в щитке включал нагрузку только от вашего телефона, нужно запрограммировать его звонок на ваш номер на определенную мелодию. когда вы позвоните на телефон щитка, телефон щитка проиграет определенную мелодию, которую расшифрует микроконтроллер. Роль детектора мелодий выполняет микрофон. Затем сигнал с микрофона поступает на вход детектора и дальше в контроллер. Чтобы обойтись без микрофонного усилителя и повысить помехоустойчивость, микрофон нужно приложить к динамику телефона непосредственно.

Естественно, микроконтроллер сначало надо запрограммировать.

Прошивка для контроллера находится здесь:

Прошивка настроена на прием трех импульсов на выключение и прием пяти импульсов на включение. Интервал между импульсами — 265 мс.

Внешний вид устройства может быть таким:

С наступлением дачного сезона становится актуальным энергообеспечение дачных домов, там где нет централизованного подвода электроэнергии.

Один из альтернативных источников энергообеспечения служит солнечная батарея. Однако стоимость ее довольно высока, поэтому встает вопрос о более эффективном ее использовании. Наибольшая отдача батареи происходит при перпендикулярном ее ориентировании на солнце. Однако солнце не стоит на месте, оно перемещается с востока на запад. В данной статье описано устройство, автоматически ориентирующее батарею строго на солнце.

Идея упростить конструкцию системы ориентации солнечных батарей состоит в том, чтобы использовать готовый блок ориентации спутниковой антэнны, так называемый мотоподвес. Пользователю остается лишь прикрепить блок солнечных батарей к мотоподвесу, и по уровню сигнала, снимаемого с датчиков солнечной батареи, блок электроники сориентирует антенну точно на солнце.

Мотоподвес предназначен для отслеживания спутников, находящихся на геостационарной орбите (т. е. при повороте он не только вращает батарею, но и наклоняет ее, в результате чего батарея будет ориентирована точно на солнце. Сигнал для поворота формируется двумя фотодиодами, расположенными на солнечной батарее и ориентированными на дугу с углом между собой в 30 градусов. Питание схемы в начальный момент необходимо из резервного источника питания(аккумулятора). Рассмотрим детально процесс ориентирования.

Допустим батарея находится в промежуточном положении между западом и востоком. С восходом солнца на востоке левый фотодиод освещается сильнее правого, в результате чего на IN1 формируется логическая единица и батарея поворачивается на восток до освещения 2-го фотодиода и появления единицы на IN2, после чего мотор мотоподвеса останавливается. Затем, по мере продвижения солнца на запад правый фотодиод освещается сильнее, что приводит к появлению единицы уже на IN2 и мотор включается в другом направлении. Батарея как бы догоняет солнце. Переменные резисторы служат для подстройки чувствительности системы ориентации. Резистор R1 служит для ограничения тока коллектора мотора во время пуска. Конденсатор С3—керамический, служит для фильтрации помех искрения щеток.

Здесь рассказано, как предельно просто, не вдаваясь в сложности,используя минимум комплектующих, установить охранную или охранно-пожарную сигнализацию дома или коттеджа.

В настоящее время существует великое множество охранных систем. Большую часть из них

составляют электронные охранные системы, которые в свою очередь делятся на цифровые и аналоговые охранные системы и т.д. и т.п..

При этом оборудование постоянно усложняется, становится дороже.

От всего этого свободно это устройство.

Описание работы схемы:

При нарушении цепи охраны (в следствии проникновения) выключается реле P1, вследствии чего включается сигнальное устройство.

Используемые детали:

реле P1—любое реле с напряжением срабатывания 12 Вольт и током моммутирования 1А.Нам потребуется та пара контактов, которая срабатывает при отпускании реле. Сигнальное устройство—любое типа «Маяк» или от сигнализации автомобиля. Геркон—любой, выдерживающий ток 100 мА и напряжение 12 Вольт.

По конструктиву:

Герконами защищаем места, где наиболее вероятно проникновение (двери, окна, калитка, забор). Провод для периметра, сигнальное устройство и провода подвода питания необходимо замаскировать. Количество герконов не стоит превышать 10, иначе тяжее будет найти повреждение (как в елочной гирлянде).

Зачем это нужно: если открыть сайт lyngsat.com можно увидеть, насколько большое и разнообразное количество отечественных и зарубежных программ в отличном качестве передают спутники. Однако ручная перенастройка соспутника на спутник очень трудоемкое занятие и занимает много времени, а иногда и просто невозможно, если антена стоит в труднодоступном месте. Для этого и служит мотоподвес, в состав которого обычно входит мотор, механизм поворота, датчики крайнего положения и энкодер.

Для того чтобы управлять поворотом спутниковой антены, нужен мотоподвес с энкодером. Тогда подавая питание на мотоподвес и подсчитывая количество импульсов с энкодера вседа можно знать положение антены. Обычно подсчет импульсов ведется относительно некоторой точки, которую нужно определить заранее с помощью датчика крайнего положения. Назовем эту точку HOME, что по английски значит «дом». Далее определяем, сколько импульсов на градус делает наш энкодер. Это можно сделать, прочитав документацию мотоподвеса или рассчитав значение опытным путем. Далее выставляем антену в крайнее положение и подсчитывая количество импульсов выставляем ее на нужный спутник. Можно предварительно найдя какой-нибудь спутник, настраиваться относительно него. Например Eutelsat W4 at 36.0°E в Московской области находится строго на юге и вы на него настроены, количество импульсов енкодера—5 на градус. А Express AM1 at 40.0°E расположен на 4 градуса западнее(левее,если смотреть на юг.) То есть количество импульсов при повороте на Express AM1 at 40.0°E = 4*5=20. Включаем мотор и через 20 импульсов при правильной настройке мотоподвеса попадаем на Express AM1 at 40.0°E.

В данной конструкции подсчет импульсов, формирование включения моторов, запоминание позиции выполняет компъютер, а обмен сигналами выполняется через паралельный порт.

Управление мотоподвесом осуществляется с компьютера через паралельный порт. Программа написана на Делфи.

Для работы программы надо установить файл test.txt на диск С для записи параметров программы. Для работы так же требуется драйвер LPT, который должен находиться в той же дирректории, что и программа.

Этот механизм поможет уложить спать ребенка. Устройство состоит из актуатора, генератора, усилителя, блока питания и конечно самой кровати.

Принципиальная схема устройства показана на рисунке:

Микросхема L298 — мостовой драйвер. При появлении на входе IN1 логической единицы, а на IN2 логического нуля актуатор двжется в одну сторону, при противоположной раскладке — в другую. По входу ENA осуществляется управление скоростью актуатора.

Управление L298 осуществляется микроконтроллером ATmega16. Прошивка для него находится здесь.

Порядок работы следующий: при возникновении сигнала от микрофона (ребенок проснулся и закричал) включается актуатор, выполняет 20 качаний. Если после этого сигнал от микрофона продолжает идти, качание продолжается.

Регулировка скорости и частоты качаний регулируется с помощью резисторов R1, R2. Микрфон располагается в непосредственной близости от ребенка. Питание качалки осуществляется от любого стабилизированного источника на 12 В и ток 4 А.

Подборка простых автоматических радиолюбительских конструкций изготовленных своими руками. В ней представлены различные схемы автоматики, такие как сенсорные выключатели, автоматическое управление различными устройствами и объектами, различные таймеры и светоавтоматы, выключатели освещения и автоматические реле.

Радиолюбительские конструкции дистанционного управления на ИК лучах — Устройство инфракрасного управления состоит из двух блоков — передатчика и приемника в возможной дальностью действия до семи метров. Схема построена с использованием микроконтроллера PIC12F629

Управление бытовой техникой с помощью радиозвонка . Сейчас в продаже встречаются самые разнообразные маломощные средства связи, доступные без регистрации, — такие как УКВ-карманные радиостанции, радиоуправляемые игрушки, а недавно появились и радиозвонки. Вообще, радиолюбительская конструкция очень интересная в смысле широты применения. Состоит из двух блоков, — кнопки-пульта и собственно звонка.

Дистанционное управление четырьмя объектами . Система кодирования позволяет управлять сигнализацией реагируя только на свой пульт-ключ, или же несколькими различными устройствами в одном помещении

Радиолюбительские схемы дистанционного управления нагрузкой на микроконтроллере PIC12f629 на четыре канала к ней имеется две версии прошивок на стандарт RC-5 или NEC

Силовой коммутатор с удаленным управлением через телефонную сеть предназначен для работы в телефонной сети общего пользования. Он позволяет дистанционно, используя телефонную линию, включать и выключать сетевые электроприборы малой и средней мощности

При 220 В, ток течет через резистор R1 и выпрямительный диод, заряжает конденсатор, реле срабатывает. Если же напряжение меньше 180 В, подвижный контакт переключается на контакт 127 В

Когда подаем напряжение 220 В, ток течет через резистор R1, выпрямительный диод VD1, заряжает конденсатор С1, и реле срабатывает. При этом его контакты находятся в таком положении, как показано на схеме. Если же напряжение меньше 180 В, тока через катушку реле недостаточно для его срабатывания, и подвижный контакт переключается на контакт 127 В. Настраивают переключатель подбором резистора R1. При этом контакты реле отсоединяют от трансформатора. Автотрансформатором устанавливают напряжение сети около 180 В и подбирают резистор R1 так, чтобы реле отключалось.

Основой радиолюбительского прибора является релаксационный генератор на динисторе, Этот сигнализатор следит не только за ростом сетевого напряжения, но и за его уменьшением

Для изготовления этого устройства необходим проволочный переменный резистор типа СП5-30 либо другой подходящей мощности сопротивлением около 1 кОм.

При нажатии на кнопку на тиристор поступает положительный импульс. Он открывается, и включается магнитный пускатель КМ1, который своими контактам включает нагрузку. При следующем нажатии на кнопку напряжение с заряженного конденсатора подается на тиристор в обратной полярности, он закрывается и отключает магнитный пускатель

Подборка радиолюбительских разработок датчиков влажности, которые предназначены для включения принудительной вентиляции помещения при повышенной влажности воздуха, может быть установлена на кухне, в ванной комнате, погребе, подвале, гараже

Конструкция датчика своими руками, который при намокании начинает издавать предупредительные звуки. Причем, сигнализировать он начинает только через 10 секунд после намокания, имеется два вида сигнализации: звуковая и световая

Рассмотрено устройство сенсорного выключателя, которую можно легко и быстро собрать своими руками. Сенсорный выключатель можно использовать в различных ситуациях, например можно отключать свет светильника через заданный схемотехнически временной интервал

Очень часто в быту и хозяйстве требуется автоматически включать или выключать нагрузку в определенное время, для этого предлагаю рассмотреть две конструкции собранные на основе транзисторной сборки IRF7309, содержащей два полевых переключательных транзистора, один из которых с каналом n-типа, а другой — p-типа.

Эти транзисторы имеют небольшое сопротивление канала в открытом состоянии, малый ток утечки в закрытом состоянии и способны коммутировать ток до 3.. .4 А. Благодаря небольшому корпусу устройство можно сделать малогабаритным

Схемы светоавтоматов

Первый светоавтомат подключается вместо имеющегося выключателя освещения квартиры. С помощью автомата освещение включается сразу, а выключение происходит лишь через десятки секунд после попытки погасить свет. Это дает возможность при. уходе из квартиры не оказаться в темноте для поиска ключей, чтобы вставить ключ в дверной замок. Светоавтомат второй конструкции предназначен для автоматического зажигания и выключения освещения в таких помещениях квартиры, как ванная или туалетная комнаты.

Рассмотренные схемы используются для автоматического включения уличного освещения с наступлением темноты и автоматического выключения с утренним раасветом. Некоторые из них имеют оригинальные схемо-технические решения.

Рассмотренные схемы световых выключателей представляет обычное световое реле, срабатывающее автоматически с увеличением уровня естественного или искусственного освещения.

Часто появляется необходимость поддерживать температурный режим какого-либо помещения. Ранее для этого требовалась достаточно огромная схема, выполненная на аналоговых элементах, одну такую мы рассмотрим для общего развития. Сегодня все намного проще, если возникает необходимо поддерживать температуру в диапазоне от -55 до +125°C, то с поставленной целью может отлично справиться программируема микросхема термометр и термостат DS1821

Основным предназначением датчиков движения является автоматическое включение или отключение нагрузки или устройства в определенном временном интервале при появлении в зоне чувствительности датчика движущихся биологических объектов. Рассмотрим одну из основных областей применения этих датчиков в управление освещением объектов и повышение энергоэффективности.

Что такое емкостное реле? Это самое обычное электронное реле, срабатывающее при изменении емкости между датчиком и общим проводом. Чувствительным элементом многих емкостных реле являются генераторы высокой частоты от сотен килогерц или больше. Если параллельно контуру этого генератора подсоединить дополнительную емкость, то либо поменяется частота генератора, либо его колебания прекращаются совсем.

Это электронный модуль являющийся интерфейсом и позволяющий обеспечить отличную электрическую изоляцию между цепями как низковольтными, так и высоковольтными. Устройство имеет в своем составе мощные силовые ключи на симисторах, тиристорах либо силовых транзисторах. Такие реле отличный вариант для замены классических электромагнитных реле, контакторов и электромагнитных пускателей, так как обеспечивают более надежный и безопасный метод коммутации.

При изготовлении самодельного блока питания возникла необходимость установить вентилятор на радиатор, но постоянный шум от него и энергозатраты заставили подумать и предложить простую схему регулятора без использования микроконтроллеров, а только на аналоговых радиокомпонентах.

Электронный предохранитель является простым и эффективным способом защиты различной бытовой и медицинской техники от перегрузок по току. Электронные предохранители являются экономичными, простыми и надежными и кроме того имеют маленькие габариты и чаще всего их изготавливают на основе полевых транзисторов

Токовая защита

Многая устаревшая бытовая техника не имеет заземления. Многие думают, что в нем нет необходимости: корпуса аппаратов хорошо изолированы от сети, да и работают с ними обычно в сухих помещениях. Но если вдруг произойдет пробой или повреждение изоляции — неисправная бытовая техника станет источником серьезной опасности. И предохранители тут не выполнят своей функции: они не перегорят, пока не будет короткого замыкания. Избежать электротравм в квартирах и домах с электропроводкой без УЗО поможет вам автоматическое устройство токовой защиты, которое отключит электротехнику от сети, как только на корпусе появится напряжение.

В связи с постоянным увеличением стоимости электроэнергии, актуальным становятся легальные способы ее экономии. Электрическое освещение в некоторых помещениях требуется редко. А вот выключить свет часто забываем, а лампочка продолжает гореть расходуя драгоценные киловатты.

Предлагаемое устройство контроля напряжения схему которого можно собрать своими руками построено на основе таймера КР1006ВИ1 и оригинального звукового эффекта, который активируется сразу же как контроль напряжения скажет об этом.

Эти конструкции применяются для автоматического включения наружного освещения с наступлением темного времени суток и, наоборот, автоматического выключения освещенияс наступлением рассвета, что особенно актуально, особенно в условиях таких дорогих энергетических ресурсов.

Эти механические преобразователи применяются для поиска вибраций и различных механических деформаций используется довольно давно. Эта конструкция является дешевым вариантом применения твердотельных датчиков общего назначения. В схеме применяется стандартный пьезоэлектрический элемент для поиска механических ударов или вибрации

Это крайне простой для повторения датчик утечки воды, который при возникновении проблемы попадания жидкости между пластинами подсоединит обмотку реле, включающее своими контактами любую нагрузку, например перекрывающий воду электромагнитный кран-клапан.

Иногда требуется узнать, сколько воды или иной токопроводящей жидкости осталось в какой-либо закрытой емкости. Например в металлической бочке закопанной в землю либо поднятой на высоту так, что не возможно определить ее содержимое. Для решения этой проблемы рекомендую собрать схему простого датчик уровня воды. Устройство состоит всего из нескольких радиокомпонентов: резисторов, транзисторов и трех светодиодов.

Часто бывает, когда уходя из дома, вдруг вспоминаете, а затем и бежите проверять, не оставили ли вы какие-либо бытовые приборы включенными. А ведь некоторые из них могут не только ощутимо увеличить счет за электричество, но и создать вероятность пожара. Исключить подобные случаи поможет простая схема индикатора потребляемой мощности.

Очень часто бывает. что абсолютно не на кого оставить домашние цветы. Но для электронщика эта не проблема, он без особых затруднений сварганит схему автоматического полива комнатных растений.

Датчик Холла это магнитоэлектрическое устройство, использующее эффект Холла. Сам принцип был открыт в 1879 году, когда в магнитное поле поместили тонкую пластину золота с пропущенным через нее током и увидили возникновение поперечной разности потенциалов (холловское напряжение).

Вовремя отключенное электронное устройство избавит вас от многих проблем. Поэтому все чаще радиолюбительские конструкции, работающие с большими мощностями, дополняются системами сигнализации о перегреве мощных полупроводниковых приборов. В данной технической подборке рассмотрим не сложные схемы сигнализаторов, установленных на радиатор.

Довольно часто возникают ситуации, когда необходимо, чтобы какое-нибудь устройство продолжало стабильно работать даже при отсутствии основного электропитания. Предлагаю для повторения несколько простых вариантов схем, позволяющих переключать нагрузку со штатного на резервное питание в случае возникновения возможных перебоев в электроснабжении, особенно это актуально для сельской местности.

Для изготовления этой простой конструкции датчика давления своими руками нам необходимы следующие радиолюбительские инструменты и материалы: паяльник, клей, нож, два отрезка односторонней печатной платы, кусок вспененного материала или тонкий слой поролона посыпанный графитной пылью и монтажные провода.

На базе простого керамического пьезоэлектрического детектора можно собрать полезный датчик физического воздействия, который можно использовать в системах сигнализации на дверях, окнах и для обнаружения различных ударов и вибраций.

Сенсорная кнопка

Сенсорная кнопка это отличная альтернатива типовым механическим кнопкам, которая никогда не изнашиваются и не засоряются, практически не ломаются устойчивы к агрессивным жидкостям, не требуют нажимного усилия, а также вандалоустойчивы.

Поделки из микросхем своими руками.  Схемы для дома, электронника своими руками в дом. Аппарат для точечной сварки

Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.

Подключение датчика движения 4 контакта своими руками схема

Схема подключение датчика движения своими руками

Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Блок питания из энергосберегающей лампочки своими руками

Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Освещение для растений своими руками

Освещение для растений своими руками

Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

Регулятор яркости своими руками

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Термостат для холодильника своими руками

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Датчик влажности почвы своими руками

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

USB клавиатура для планшета

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.

Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько «входных страниц» со ссылками на наиболее интересные и полезные статьи по отдельным темам.

Первую такую страничку назовем «Полезные электронные самоделки». Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.

Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.

Итак, подборка наиболее интересных статей сайта по тематике «Полезные электронные самоделки» . Автор статей — Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.

В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.

В статье приведены несколько схем аппаратов для точечной сварки.

С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.

Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.

Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.

В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.

Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.

Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.

Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.

Описание простой и надежной схемы терморегулятора для системы отопления.

В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.

Описание простой схемы управления светодиодными гирляндами.

Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.

Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.

Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, её особенностях и нюансах.

Многие электрические приборы можно отремонтировать или изготовить новые своими руками. Для этого дома всегда найдётся то, что можно переделать для выполнения новых функций: старые электронные часы, детское авто, вышедший из употребления компьютер и многое другое. Полезные поделки всегда можно отремонтировать или переделать. Для работы лучше иметь мастерскую с инструментами.

Оснащённая домашняя мастерская мастера

Блок питания

Самодельные электронные устройства нуждаются в питании разного напряжения. В частности, для пайки необходим регулируемый блок питания. Такую возможность может обеспечить микросхема LM-317, являющаяся стабилизатором напряжения.

Схема регулируемого блока питания

Устройства на основе этой схемы позволяют изменять выходное напряжение в пределах 1,2-30 В, с помощью переменного резистора Р1. Допускаемый ток составляет 1,5 А, мощность прибора зависит от выбора трансформатора.

Наладка вольтметра производится подстроечным резистором Р2. Для этого следует выставить ток 1 мА при выходном напряжении схемы 30 В.

На микросхеме выделяется тем больше мощности, чем больше разница между входным и выходным сигналами. Для уменьшения нагрева для неё требуется радиатор с кулером.

Самодельная плата с микросхемой LM-317 помещается в корпус – блок питания компьютера. На передней панели из текстолита устанавливается вольтметр и зажимы к выходным проводам.

Простой автопробник

Пробник для авто и других целей должен быть всегда под рукой дома, в гараже или в пути. На рисунке ниже изображена схема самоделки, которая позволяет проверять электрические цепи с сопротивлением до 10 кОм и наличие напряжения 6-15 В.

Две цепи индикации подключены последовательно к батарее и параллельно друг к другу. Первая состоит из резистора R1 и светодиода HL1, который светится при проверке напряжения. Одновременно происходит подзарядка батареи.

Схема и конструкция: а) схема самоделки, которая позволяет проверять электрические цепи с сопротивлением до 10 кОм и наличие напряжения 6-15 В; б) самодельная конструкция автопробника

Когда проверяется цепь, ток течёт от батареи по цепи HL2, R2. При этом светится светодиод HL2. Его яркость будет тем больше, чем меньше сопротивление цепи.

Как и все самоделки, конструктивно пробник можно выполнить разными способами, например, поместить его в прозрачный пластиковый футляр, который легко склеить своими руками.

Такие устройства незаменимы при ремонте в домашних условиях электросети или бытового прибора. Поделки могут быть более сложными и иметь дополнительные функции.

Электрические приборы для термообработки мясных продуктов без применения топлива изготавливаются на небольшое количество порций и могут использоваться дома или на даче. Для приготовления шашлыка, с помощью электрошашлычницы, нет необходимости тратить дорогие часы отдыха, стоя на улице у мангала.

В специализированных магазинах можно выбрать любые устройства, но многое решает цена. Если иметь навыки обращения с электричеством, значительно дешевле будет изготовить электрошашлычницу своими руками.

Конструкции делаются в горизонтальном или вертикальном исполнении. Мощность прибора обычно не превышает 1,5 кВт. Мясо нагревается с помощью спирали с вольфрамовой или нихромовой нитью. Все металлические части изготавливаются из нержавейки.

Типовые устройства представляют собой вертикальные нагреватели в центре и шампура с продуктом вокруг. Крепятся они сверху. Целесообразно шампура изготовить в виде спиралей, с которых мясо не сползает вниз в процессе приготовления.

Вид электрошашлычницы вертикального исполнения

Для качественного приготовления шашлычницы своими руками шампура следует располагать как можно ближе к нагревателю, но так, чтобы продукт не касался спирали. При размещении на расстоянии мясо не поджарится, а будет сушиться.

Кусочки продукта, размером не более 40 мм, насаживаются на шампур, который вертикально размещается вокруг нагревателя. Затем производится включение электричества и нагрев спирали.

Основой нагревателя служит жаропрочная керамическая трубка, на которую намотана спираль. Крепление внизу производится с помощью специального патрона.

В круглом основании крепятся специальные чашки для сбора жира и каркас, служащий для удерживания шампуров вертикально.

Чашки изготавливают из нержавейки. Снизу они имеют крестообразные выступы, которыми вставляются в прорези основания. Внутри у них монтируются приспособления для крепления шампуров. Фиксация чашки с двух сторон позволяет им удерживать шампуры вертикально.

Соединение должно быть прочным и в то же время легко разбираться для чистки. Можно изготовить общий съёмный поддон для всех шампуров.

Подводящий провод по сечению подбирается под мощность нагревателя (2,5 или 4 мм 2). Дома или на даче для него должна быть розетка на 16 А.

Таймера для полива растений

Устройства с таймерами применяют для капельного полива участка из ёмкости в определённое время. Их можно подключить к клапанам с любой пропускной способностью.

Часто фирменные приборы не обеспечивают требуемой надёжности. Тогда на помощь приходят старые настенные часы, которые исправны, но дома уже не применяются. На концах минутной и часовой стрелок крепятся маленькие магниты, а на циферблате – 3 геркона.

Схема таймера для полива растений, в которой применены настенные часы

Как только часовая стрелка доходит до числа 7, а минутная – до 12, что соответствует времени 7 часов, герконы SA1 и SA3 срабатывают и сигнал открывает электроклапан. Через 2 часа стрелки переместятся на 9 и 12, и ток через контакты герконов SA1 и SA2 подастся на закрывание клапана.

На схеме изображён «датчик дождя», который в сырую погоду закрывает транзистор VT1 и клапан остаётся постоянно в закрытом состоянии. Также предусмотрено ручное управление электроклапаном через кнопки S1 и S2.

Можно настроить часы на любое время включения клапана.

Авто с пультом управления

Самодельные модели на радиоуправлении захватывают не только детей, но и взрослых. Их можно применять для игры дома или устраивать настоящие соревнования во дворе. Для сборки своими руками понадобятся шасси с колёсами, электромотор и корпус.

В продаже существует большой ассортимент, но прежде всего надо определиться, какую машинку лучше сделать. Пульт управления может быть проводным или с радиоуправлением.

При выборе деталей следует обратить внимание на их качество. На пластике не должно быть зазубрин, вкраплений и других механических дефектов. Колёса продаются вместе с шасси и должны легко поворачиваться. Сцепление с поверхностью лучше обеспечивается резиной. Пластмассовые колёса в этом плане значительно хуже.

Новичку лучше взять электродвигатель, который дешевле и проще в обслуживании, чем ДВС. Корпус можно выбрать любой или изготовить по своему эскизу.

Мотор, аккумулятор и радиоблок с антенной устанавливаются на шасси мини-авто. Если приобретается набор с комплектующими, к нему прилагается инструкция по сборке.

После установки деталей, регулируется работа мотора. Корпус на шасси устанавливается после того, как всё заработает.

Сборку мини-копий можно производить дома следующим образом:

  • авто собирается тщательно и общими усилиями;
  • материалы деталей модели могут отличаться от оригинала;
  • мелкие и незначительные детали можно опустить.

Модель может быть изготовлена без зацикливания на определённой марке авто. Многое зависит от финансов и наличия свободного времени. Сборка мини-автомобиля в домашних условиях вместе с ребёнком имеет большое воспитательное значение.

Работа по сборке модели авто производится по плану. Некоторые детали необходимо купить, но можно использовать старые игрушки.

Мотор должен по мощности соответствовать весу устройства. Для питания применяются свежие батарейки или аккумулятор.

Если использовать специальный автоконструктор, поделки могут быть самыми разнообразными. Последовательность сборки:

  • первой собирается рама;
  • крепится и регулируется мотор;
  • устанавливается источник питания;
  • закрепляется антенна с радиоблоком ;
  • устанавливаются и регулируются колёса.

Виды радиоуправляемых автомобильных моделей

Многие хитрости самоделок раскрыты в этом видео.

Электронные самоделки позволяют сделать жизнь комфортней и сэкономить немало средств. Кроме того, можно найти применение старым электроприборам, чтобы они не пылились в кладовке без цели. Полезные поделки своими руками часто оказываются лучше изделий заводского производства.

Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.

Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.

Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

  • Звуковые сигнализаторы поворотов и включения ручного тормоза;
  • Сигнализатор режимов работы аккумуляторной батареи и генератора.

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

  • Чтение принципиальных и монтажных схем;
  • Правильная пайка;
  • Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :

  • Паяльник;
  • Бокорезы;
  • Пинцет;
  • Набор отверток;
  • Пассатижи;
  • Многофункциональный тестер (авометр).

На заметку. Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Меры безопасности

Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице. Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.

Для тех, кто только начинает делать первые шаги в электронике, важно с чего-то начать. Что ж, предлагаем вам ознакомиться с идеями, которые могут пригодиться в будущем и одновременно дадут представление о том, как что-то следует делать. Что выбрать, если есть желание сделать простые своими руками? Здесь представлены варианты, которые могут быть использованы в повседневной жизни.

Простой регулятор мощности для плавного включения ламп

Данный вид устройств нашел широкое применение. Самый простой — это обычный диод, который включается последовательно с нагрузкой. Подобное регулирование может применяться для продления срока функционирования лампы накаливания, а также для предотвращения перегрева паяльника. Также могут их применять, чтобы изменять мощность в широком диапазоне значений. Сначала будут самые простые электронные самоделки своими руками. Схемы вы можете видеть здесь же.

Как защититься от колебаний сетевого напряжения

Данное устройство отключает нагрузку, если сетевое напряжение выходит за допустимые пределы. Как правило, в рамках нормального считается отклонение до 10% от нормативного. Но в связи с особенностями системы энергоснабжения в нашем отечестве такие рамки не всегда соблюдаются. Так, напряжение может быть выше в 1,5 раза, или намного ниже, чем надо. Результат часто оказывается неприятным — аппаратура выходит из строя. Поэтому и есть необходимость в устройстве, которое будет отключать нагрузку раньше, чем что-то успеет сгореть. Но при создании такой самоделки необходимо быть осторожным, поскольку работа будет вестись со значительным напряжением.

Как изготовить трансформатор безопасности

В различных электронных конструкциях часто используют бестрансформаторные источники питания. Обычно у таких устройств небольшая мощность, а чтобы избежать электротравм, они помещаются в изоляционный пластмассовый корпус. Но иногда их необходимо настраивать, и тогда происходит вскрытие защиты. Чтобы избежать возможных травм, используют развязывающий трансформатор безопасности. Полезен он также будет и при ремонте таких устройств. Конструктивно они состоят из двух одинаковых обмоток, каждая из которых рассчитана на сети. Как правило, мощность трансформаторов подобного типа колеблется в диапазоне 60-100 Вт, это оптимальные параметры для настройки различной электроники.

Простой источник аварийного освещения

Что делать, если необходимо, чтобы в случае отключения электроснабжения сохранялась освещенность какого-то участка? Ответом на подобные вызовы может послужить аварийный светильник, выполненный на базе стандартной энергосберегающей лампы, мощность которой не превышает 11 Ватт. Так что если необходимо, чтобы свет был где-то в коридоре, подсобном помещении или на рабочем месте, эта самоделка придётся к месту. Обычно при наличии напряжения они работают напрямую от сети. Когда оно пропадает, лампа начинает функционировать на энергии аккумулятора. При восстановлении напряжения в сети и лампа будет работать, и автоматически заряжаться аккумулятор. Лучшие электронные самоделки своими руками были оставлены на конец статьи.

Повышающий регулятор мощности для паяльника

В случаях, когда необходимо паять массивные детали или часто понижается сетевое напряжение, использование паяльника становится проблематичным. И выручить из данной ситуации может повышающий регулятор мощности. В данных случаях нагрузку (т.е. паяльник) питают с помощью выпрямленного сетевого напряжения. Изменение осуществляется с помощью электролитического конденсатора, емкость которого позволяет получить напряжение больше в 1,41 сетевого. Так, при стандартном значении напряжения в 220 В он будет давать 310 В. А если произойдёт падение, скажем, до 160 В, то получится, что 160 * 1,41=225,6 В, что позволит оптимально действовать. Но это только пример. Вы имеете возможность сделать схему, подходящую именно для ваших условий.

Самый простой сумеречный выключатель (фотореле)

По мере создания новых деталей теперь необходимо всё меньше компонентов, чтобы сделать какой-то прибор. Так, для обычного сумеречного выключателя их необходимо всего 3. Причем благодаря универсальности конструкции возможно и многоцелевое применение: в многоквартирном доме; для освещения крыльца или двора частного жилища, или даже отдельной комнаты. Указывая на особенности такой конструкции как сумеречный выключатель, называют его ещё «фотореле». Можно найти много схем реализации, которые были сделаны или любителями, или промышленниками. Они обладают своим набором положительных и отрицательных свойств. В качестве отрицательных свойств обычно называют или необходимость наличия источника постоянного напряжения, или сложность самой схемы. Также при покупке дешевых и простых деталей или целых комплектов часто жалуются на то, что они попросту обгорают. Функционал схемы базируется на трех компонентах:

  1. Фотоэлемент. Обычно под ним понимают фоторезисторы, фототранзисторы и фотодиоды.
  2. Компаратор.
  3. Симистор, или реле.

Когда есть дневное освещение, сопротивление у фотоэлемента невелико, и не превышает порог срабатывания. Но стоит только потемнеть — как в сей же момент будет включена конструкция.

Заключение

Вот какие интересные электронные самоделки своими руками можно сделать. Главное в случаях, когда что-то не получается — продолжать пытаться, и тогда всё удастся. А набравшись опыта, можно будет переходить на более сложные схемы.

Архивы Схемы радиоприёмников, радиопередатчиков и их узлы


Радиолюбительские схемы | Принципиальные схемы

Здравствуйте уважаемые радиолюбители! Мы рады приветствовать Вас на Нашем сайте. Сайт посвящен радиоэлектронике и всему что с ней связано. Здесь вы сможете найти любые радиоэлектронные схемы с подробным описанием, принципиальной и электрической схемой, техническими характеристиками и технологией изготовления любых устройств. Самые лучшие радиолюбительские схемы и устройства собраны по всему Интернету на нашем сайте. Если слова: паяльник, микросхема, транзистор, резистор или диод — для вас не пустые звуки, то этот сайт для Вас! Будь Вы начинающий радиолюбитель, профессионал со стажем, или же просто современный человек, интересующийся электротехникой и схемотехникой, желающий идти в ногу со временем, в любом случае вы зашли по адресу. А может быть Вы хотите собрать что-то новое для себя, или же отремонтировать или модернизировать имеющеюся у вас аппаратуру, то опять же здесь вы сможете найти нужные электрические схемы радиолюбителей и абсолютно бесплатно скачать их для дальнейшего использования.

Наш сайт является одним из лучших в сфере радиоэлектроники! Весь материал удобно представлен по разделам и категориям, снабжен поиском, имеет удобный и приятный для просмотра интерфейс, что выгодно отличает нас от других подобных ресурсов. Каждый раздел представлен в виде блога, где можно увидеть все статьи данного раздела, начиная с последних добавленных. Каждый раздел, в свою очередь имеет по несколько категорий, являющихся подразделами основного раздела. Категории представлены в виде списка, где можно без труда по названию найти нужную электросхему, схемы радиолюбителей. Ну а если и в этом случае не удалось найти подходящей вам схемы, то попробуйте воспользоваться поиском по сайту, возможно Вы что-то пропустили. Итак, ниже для удобства представлен список разделов и категорий сайта с подробным описанием, которые вы можете видеть в верхнем меню навигации нашего сайта: —

Звукотехника — в данном разделе вы сможете найти любые принципиальные схемы каким бы то ни было образом связанные со звуком. Это и всевозможные усилители УНЧ (ламповые, транзисторные, на специализированных микросхемах НЧ), усилители предварительные, усилители мощности, эквалайзеры, ревербраторы, приставки к музыкальным инструментам, сами музыкальные инструменты, схемы фильтров для колонок (динамики, сабвуферы), магнитолы, светомузыкальные установки и многое другое.

Видеотехника — раздел представлен схемами видеомагнитофонов, видеокамер, телевизоров, всевозможных приставок к телевизору, доработке фото и видео устройств, антеннами для приема TV, и др.

Источники питания — ни одна аппаратура не может работать без источника питания, за исключением устройств работающих на батарейках и аккумуляторах. В разделе представлены всевозможные блоки питания: как то обычные сетевые на базе трансформатора переменного тока, так и всевозможные импульсные и безтрансформаторные ИП. Зарядные устройства для аккумуляторов и сотовых телефонов, фотоаппаратов, радиоприемников, плееров и другой техники.

Измерения — здесь Вы найдете всю информацию касательно измерений в радиолюбительской практике. Описания и схемы различных приборов (амперметры, вольтметры, мультиметры, осциллографы и др), как их собрать самостоятельно и как и в каких случаях использовать.

Датчики и Индикаторы — раздел содержит описания всевозможных датчиков заводского изготовления, и некоторых датчиков, которые можно сделать самостоятельно. Это датчики температуры, ультразвука, движения, давления, оборотов, влажности, поворота, угла наклона, различные сенсоры и акселерометры, и др.

Компьютеры и оргтехника — довольно обширный раздел, содержит электросхемы различных устройств для вашего компьютера, его доработка и усовершенствование, периферия, приставки и т. д.

Спецтехника — этот раздел — находка для шпиона. Содержит множество электрических схем жучков, радиомикрофонов, телефонных ретрансляторов, радиозакладок, направленных микрофонов и т.п. Категория безопасность включает в себя: детекторы жучков и индикаторы поля, индикаторы СВЧ-излучения, различные защитные устройства от подслушки, генераторы шума и глушилки радиосигналов (эфира). Самообороне отведена отдельная категория, она содержит схемы шоккеров и парализаторов, детекторов лжи и др.

Радиоприем и Связь — раздел о связи. Здесь вы найдете принципиальные схемы радиоприемников, передатчиков, трансиверов, конвертеров, антенн для приема и для передачи, линии связи, телекоммуникации и т. д. и т. п.

Телефония — раздел посвящен телекоммуникациям. Все схемы и приставки к телефонам вы найдете здесь. Фиксированная связь, сотовые телефоны (стандарта GSM, CDMA, UMTS, HSDPA wi-fi, wireless, GPRS), спутниковые телефоны и связь и др.

Начинающим — раздел для начинающих радиолюбителей. Основы схемотехники и радиоэлектроники, основные понятия, мультивибраторы, схемы включения транзисторов, усилителей, детекторных приемников, приемников прямого усиления, супергетеродины, различные технологии изготовления печатных плат, пайки, травления, сборки, настройки аппаратуры, полезные советы и т. д.

Электроника в быту — здесь собраны радиолюбительские схемы устройств бытового назначения: акустические выключатели, доработка утюга, регуляторы освещения, аквариумные таймеры и терморегуляторы, охранные устройства, металлоискатели, медицинская техника и другая бытовая техника.

Электроника за рулем — здесь вы найдете принципиальные схемы сигнализаций и охранных устройств для автомобилей, описания и схемы инжекторов, радиолюбительские схемы для автомобиля, схемы зарядных устройств для аккумулятора, электронное зажигание и многое другое.

Автоматика — здесь вы найдете принципиальные схемы автоматических устройств как для быта, так и для производства. Это всевозможные таймеры, фотодатчики, автоматы включения освещения, реле времени и др.

Arduino — раздел содержит радиолюбительские схемы и конструкции выполненные на базе микроконтроллеров Ардуино. Приведены описания устройств, принципиальные схемы с фотографиями и программные коды (скетчи) для среды Arduino IDE.

Справочники — раздел содержит справочники резисторов, транзисторов, конденсаторов, диодов, индуктивностей, интегральных усилителей, стабилитронов, электронных ламп. Кодовые и цветовые маркировки, допуски, отечественные и зарубежные транзисторы и микросхемы и их аналоги, и др.

Сайт Схемы радиолюбителей постоянно развивается и дополняется новыми материалами, что не может не радовать. С каждым днем схем становится все больше, появляются новые современные решения на новейшей элементной базе ранее известных устройств и новые революционные приборы и техника, о которых раньше можно было только мечтать. Поэтому мы советуем почаще заходить на наш сайт, чтобы быть в курсе событий.

Домашняя электроника

Данный раздел также можно было бы назвать автоматика в быту, электронные устройства для дома и т.п. Здесь вы найдете электронные схемы для дома и быта: квартирные звонки, таймеры, электронные термометры, термостабилизаторы, переговорные устройства, акустические выключатели, схемы остановки счетчика и др. А также, приглашаем всех в форум по автоматике, где на ваши вопросы постараются ответить грамотные специалисты и участники форума.

Световые приборы и освещение:
  • Wi-Fi контроллер управления освещением
  • Самодельный LED светильник на основе ИК датчика HC-SR501
  • Голосовое управление освещением X10. Часть 1
  • Голосовое управление освещением X10. Часть 2
  • Голосовое управление освещением X10. Часть 3
  • Голосовое управление освещением X10. Часть 4
  • Голосовое управление освещением X10. Часть 5
  • Голосовое оповещение для дома. Будильник в системе ROS
  • Сенсорный выключатель «RGB-LIGHT SLAYDER»
  • Сенсорный регулятор освещения с дистанционным управлением
  • Сенсорный выключатель на AT90S2313
  • Бистабильный сенсорный выключатель
  • Двухпрограммный сенсорный выключатель с автовыключением
  • Сенсорный выключатель с селектором выхода
  • Светодиодный светильник с регулировкой яркости
  • Сенсорные регуляторы яркости с фазоимпульсным и ШИМ управлением
  • Сенсорный выключатель подсветки
  • Регулятор яркости светильника
  • Регулятор яркости в торшере
  • Регулятор яркости ночника
  • Простой 12В диммер на 555 таймере
  • Двухканальный светодиодный диммер на МК
  • Светодиодный диммер с токовым управлением
  • Диммер с сенсорным управлением
  • Двухканальный выключатель-регулятор освещения с ДУ
  • ИК выключатель с пультом дистанционного управления
  • Люстра с дистанционным управлением
  • Цифровой автомат управления яркостью люстры от любого пульта ДУ
  • Автоматическое включение нагрузки при наличии освещения
  • Автоматический выключатель освещения с функцией ночника и плавной регулировки освещения
  • Автоматический выключатель света с таймером
  • Самодельный LED фонарик на PIC10F322 с зарядкой от micro USB
  • Самодельный фонарик с зарядкой от USB
  • Карманный фонарик на 14500
  • Вторая жизнь фонарика
  • Вторая жизнь фонарика. Вариант 2
  • Вторая жизнь фонарика. Вариант 3
  • Вторая жизнь фонарика. Вариант 4
  • Вторая жизнь фонарика. Вариант 5
  • Вторая жизнь фонарика. Вариант 6
  • Вторая жизнь фонарика. Вариант 7
  • Вторая жизнь старого фонарика
  • Модернизация мощного фонаря на светодиод 5 Ватт
  • DIY фонарик на Li-Ion аккумуляторе
  • Сверхъяркий светодиод в фонарике
  • Дачный фонарик
  • Светодиодный фонарь на МК
  • Простой LED фонарь из доступных компонентов
  • Фонарик с беспроводным ЗУ
  • Компактный фонарик на основе драйвера СХ2601
  • Фонарик с индукционной зарядкой
  • Cветодиодный фонарь из… калькулятора
  • Пьезофонарик
  • Модернизация китайского ручного фонаря
  • Модернизация фонарика
  • Модернизируем фонарик
  • Простой ШИМ регулятор для LED-фонаря
  • Подсветка для выключателя
  • Таймер присутствия на PIC16F628A
  • Автомат освещения на PIC
  • Лучше тиристора только реле
  • Автоматы лестничного освещения
  • Автоматы лестничного освещения с акустическим датчиком и функцией таймера
  • Автомат световой день
  • Автоматическое включение светодиода в темноте
  • Автомат включения освещения на основе PIR
  • Автомат включения освещения
  • Автоматический выключатель освещения
  • Автомат, включающий нагрузку по свистку на PIC
  • Акустический автомат управления освещением по двум хлопкам в ладоши
  • Акустический автомат лестничного освещения на симисторе
  • Модернизированный акустический автомат лестничного освещения на симисторе
  • Акустические светодиодные драйверы
  • Драйверы для управления светодиодами с микрофоном и низковольтным питанием
  • Управление люстрой с четырьма лампами
  • Устройство управления освещением 4-х канальное на PIC12F629
  • Цифровой селектор на TINY13 или модернизация люстры
  • Управление освещением в прихожей
  • Бесперебойное освещение в гараже
  • Светильник в палатку с ночником
  • Энергосберегающий светильник с ИК датчиком движения
  • Миниатюрный сетевой фильтр-ночник
  • Ночник «Три цвета»
  • Ночник
  • Ночник с сенсорным выключателем
  • Простая светодиодная лампа своими руками
  • Лампа-ночник своими руками
  • Светильник на основе мощного светодиода
  • Светодиодное освещение своими руками
  • Светодиодная лампа своими руками — 10Вт
  • Светильник из сгоревшей люминесцентной лампы
  • ЛДС 12В
  • Электронный балласт для газоразрядных ламп ДРЛ, ДНАТ
  • Электронный балласт энергосберегающей лампы фирмы DELUX
  • Запуск лампы дневного света без стартера
  • Бездроссельное питание люминесцентных ламп
  • Бездроссельное включение ЛДС
  • Cхема управления лампой дневного света мощностью до 26 Ватт
  • Бесстартерная схема включения ламп дневного света
  • Схема питания ламп дневного света
  • Схема питания низковольтных ламп дневного света
  • Схема питания высоковольтных ламп дневного света от аккумуляторной батареи
  • Подключение мощной УФ лампы
  • Источник питания для ЛДС
  • Высокоэффективная узконаправленная светодиодная лампа в стеклянном корпусе
  • Простая и эффективная узконаправленная светодиодная лампа
  • Умное устройство защиты ламп накаливания при включении
  • Устройство защиты ламп накаливания на AVR
  • Плавный пуск ламп накаливания
  • Цифровой автомат плавного включения лампы накаливания
  • Лампа накаливания служит дольше
  • Продление срока службы ламп накаливания
  • Плавное зажигание освещения
  • Полуавтомат для «вечной» лампы
Измерители температуры, климатическая техника:
  • Комнатный монитор микроклимата
  • GSM/GPRS автономная погодная станция
  • Метеостанция, часы, будильник, календарь, таймер и ночник
  • Простая домашняя метеостанция
  • Метеостанция на контроллере Pixace
  • Блок управления кухонной вытяжкой на микроконтроллере
  • Блок управления вытяжкой в ванной на микроконтроллере v.4
  • Парогенератор Box mod
  • Вольтметр, термометр с выводом параметров по RS232
  • Электронный термометр для самогонного аппарата
  • Электрический термометр
  • Быстродействующий измеритель температуры
  • Бытовой цифровой термометр
  • Электронный термометр на DS18B20
  • Электронный термометр на LM35 и LM3914
  • Простейший датчик температуры на LM35
  • Термометр на PIC16F628A и FYD5622FS-11
  • Два термометра на PIC16F628A и DS18B20
  • Простой измеритель температуры с ЖК дисплеем на МК
  • ПК термометр на DS1621 без МК
Индикаторы и детекторы:
  • Сигнализатор уровня сред (емкостное реле)
  • Светозвуковой сигнализатор провалов сетевого напряжения
  • Индикатор уровня воды
  • Измеритель уровня/положения жидкости в емкости
  • Автоматический регулятор уровня фекальных стоков на одном электроде
  • Датчик уровня «КИПАРИС-ПГ»
  • Датчик уровня КИПАРИС-ПГ на 4 уставки
  • Ёмкостной датчик уровня зерна и жидкостей
  • Логический цифровой глубиномер
  • Cистема защиты от протечек воды на базе NodeMCU
  • Детектор потопа на PIC-микроконтроллере
  • Детектор воды
  • Датчик обнаружения протечки на ATtiny13
  • Звуковой сигнализатор влажности
  • Индикатор влажности
  • Датчик влажности воздуха или почвы
  • Детектор сухой почвы
  • Детектор инфракрасного излучения
  • Детектор света
  • Детектор дыма
  • Пожарный датчик задымления
  • Простой датчик дыма
  • Детектор газа на датчике GH-312
  • Электронный датчик газа
  • Датчик перегрева
  • Простой индикатор температуры
  • Фототранзистор-индикатор дыма
  • Детектор электромагнитного поля
  • Трассоискатель
  • Устройство поиска подземных электросетей
  • Детектор скрытой проводки
  • Простой искатель скрытой проводки
  • Искатель скрытой проводки
  • Индикатор скрытой проводки на микросхемах
  • Универсальный прибор-индикатор
  • Электромагнитный индукционный детектор
  • Конструируем валкодер
  • Свето-звуковой радиодетектор «Капуцин»
Таймеры и реле:
  • Кухонный таймер
  • Кухонный 4х таймер
  • Кухонный таймер на ATMega8
  • Программируемый цифровой коммутирующий таймер
  • Интервальный таймер на PIC16F684
  • Фототаймер на PIC16F628A
  • Таймер на PIC для управления электроприборами с функцией обратного таймера
  • Пятиступенчатый таймер на PIC12F629
  • Аппаратная доработка таймера на микроконтроллере PIC16F84A
  • Таймер сброса или включения прибора
  • Цифровой таймер на логических микросхемах с энкодером
  • Простые таймеры с автономным питанием и автоотключением
  • Таймер для заваривания чая
  • Таймер с 24 часовым циклом
  • Двухканальное циклическое программируемое реле времени
  • Реле времени
  • Цифровой таймер для освещения
  • Простой циклический таймер
  • Недельный таймер, двухканальное реле времени
  • Свет выключается автоматически
  • Управление голосовыми командами на базе модуля распознавания голоса FZ0475
  • Звуковое реле
  • Акустическое реле
  • Акустическое реле-2
  • Акустическое реле на полевом транзисторе
  • Акустический выключатель
  • Простой акустический выключатель
  • Звуковой переключатель
  • Световые реле
  • Светореле
  • Бесконтактный емкостной переключатель на логических элементах
  • Сенсорное реле
  • Интервалометр своими руками
  • ИК пульт ДУ для зеркальной фотокамеры Nikon на MSP430
  • Пульт управления для Canon DSLR
  • Фотореле с таймером на логике
  • Фотореле на транзисторах
  • Фотореле с нестандартным алгоритмом
  • Модернизированное фотореле с нестандартным алгоритмом
  • Фотореле для светодиодной кухонной подсветки своими руками
  • Фото реле
  • Мощное фотореле для коттеджа
  • Схема фотореле ФР-602
  • Релейная термозащита
  • Термо реле
  • Простое и надежное термореле
  • Поддержание температуры в подвале (термореле)
  • Автоматика для тостера
  • Автоматическое выключение 220 AC нагрузки на 555 таймере
  • Включение-отключение акустики синхронно с компьютером
  • Плавное включение усилителя мощности
  • Устройство автоматического отключения аудио-аппаратуры от сети
  • Автоматическое отключение усилителя от сети
  • Автоматическое выключение усилителя
Термостабилизаторы и термостаты:
  • Wi-Fi управление погребом
  • Термостат для газового котла с погодным регулированием
  • Комнатный термостат для газового котла с цветным ЖК-дисплеем
  • Универсальный термометр-термостат (контроллер дровяного котла)
  • Простой кнопочный диммер на STM32
  • Электроника для муфельной печи
  • Термостат -9.9 +99.9
  • Цифровой термостат
  • Цифровой термостат на 7 кВт
  • Двухканальный термометр-термостат
  • Электронный термостат на основе МК
  • Термостат на элементе Пельтье
  • Электронное реле для чайника
  • Температурное ШИМ управление 4-х проводным вентилятором
  • Простой термостабилизатор 2 вариант
  • Самодельная йогуртница
  • Термостабилизатор для температуры 150…1000 °С
  • Терморегулятор нагрева непрерывного действия
  • Простой термостабилизатор
  • Простой терморегулятор для тёплого пола
  • Простой регулятор температуры
  • Простые терморегуляторы
  • Простой регулятор температуры воды
  • Трёхпозиционный регулятор температуры
  • Пропорциональный термостабилизатор для инкубатора
  • Технология поддержания температуры теплоносителя
Звонки и аудио-имитаторы:
  • Дверной звонок MP3
  • Дверной звонок
  • Музыкальный звонок
  • Трех-тональный музыкальный звонок
  • Музыкальный звонок на пик-контроллере с функцией энергосбережения
  • Музыкальный звонок на микросхемах серии УМС
  • Музыкальный звонок на ИМС УМС8
  • Мелодичный звонок на микросхеме УМС8
  • Звонок на УМС8
  • Дверной звонок из музыкальной открытки
  • Квартирный звонок с возможностью записи звуков
  • Электромузыкальный звонок на К555ИД3
  • Квартирный звонок на ISD1210P
  • Музыкальный синтезатор на UM66T
  • ChipCorder — устройство записи и воспроизведения речи
  • Устройство изменения голоса
  • Дверной звонок «Патриот»
  • Дверной звонок на микроконтроллере
  • Дверной звонок с дополнительными функциями
  • Фоносигнал
  • Имитатор пения птиц
  • «Электронный зоопарк»
  • Имитатор звука сирены
  • Полицейская сирена на двух 555
  • Сирена для модели
  • Имитатор звука мотора и гудка автомашины
  • Имитатор кряканья утки
  • Имитатор звука дождя
  • Велосипедный музыкальный звонок на УМС-7-08
  • Звуковой сигнализатор
  • Аудио-игрушка на 555 таймере
  • Мелодичный автомат с полифоническим звучанием
  • Контролируем закрытие входной двери с помощью ATtiny13
  • Сигнализатор «Открытая дверь» холодильника
Регуляторы мощности:
  • Дистанционный регулятор мощности
  • Фазовый регулятор мощности с сенсорным управлением
  • Сенсорный регулятор на 145АП2
  • Регулятор мощности для электроплитки
  • Простой регулятор мощности
  • Регулятор мощности на КР1182ПМ1
  • Диммер для нагрузки мощностью до 400VA
  • Диммер
  • Регулятор мощности
  • Простой трехканальный тиристорный регулятор мощности
  • Симисторный регулятор мощности
  • Регулятор температуры паяльника
  • Регулятор мощности для паяльника
  • Регулятор мощности паяльника
  • Регулятор температуры жала электропаяльника
  • Конструкции на основе КР1182ПМ1
  • Управление симисторами с помощью К1182ПМ1Р и К1182ПМ1Р1
  • Регулятор сетевого напряжения
  • Простой регулятор скорости вращения электродвигателя
  • ШИМ-регуляторы оборотов маломощных электродвигателей
  • Регулятор оборотов для бормашинки с обратной связью на PIC
  • Стабилизированный регулятор оборотов электродрели
  • Регулирование скорости 12В двигателя при помощи ШИМ
  • Стабилизатор оборотов коллекторного двигателя 12В
  • Регулятор оборотов коллекторного двигателя от стиральной машины
  • Регулятор скорости вращения вентиляторов 12В
  • Простой ШИМ регулятор
Сварочная техника:
  • Сварочный инвертор своими руками
  • Сварочный инвертор
  • Сварочный полуавтомат под управлением микроконтроллера
  • Инвертор на сварочный полуавтомат 250А
  • Портативный сварочный аппарат
  • Переносной импульсный электросварочный аппарат
  • Сварочный полуавтомат с сенсорным управлением
  • Сварочный полуавтомат в углекислотной газовой среде с автоматической подачей сварочной проволоки
  • Профессиональный контроллер для сварочного полуавтомата
  • Регулятор большой мощности для сварочного аппарата
  • Регулятор скорости двигателя сварочного полуавтомата с защитой от КЗ и стабилизацией напряжения
  • Регулятор скорости подачи проволоки сварочного полуавтомата
  • Пусковая схема сварочного полуавтомата
  • Точечно-искровой сварочный аппарат для ювелирных работ своими руками
  • Ограничитель холостого хода сварочного аппарата из деталей старого телевизора
  • Автоматическое электронное устройство управления высокочастотной микросваркой
  • Устройство ограничения напряжения холостого хода сварочного трансформатора
  • Модернизированная маска
Электрошокеры:
  • Шокер с регулируемым выходным напряжением
  • Супершокер
  • Электрошоковое средство зашиты 80 кВ
  • Электрошоковое средство защиты
  • Электрошокер
  • Мегашокер (Электрошокер повышенной мощности)
  • Мегашокер-2 (Усовершенствованная схема предыдущего электрошокера)
  • Электрошок с питанием от 5 В
  • Электрошокер своими руками
  • Электрошокер на 15 ватт
  • Электрошокер мощностью 30 Вт
  • Электрошокер 30 Ватт
  • Мощный электрошокер
  • Шокер повышенной мощности на ВВ катушке
  • Злой шокер
  • Самый мощный электрошокер — АКА-22М
  • Обновленный электрошокер АКА 22
  • Электрошокер АКА-22E (модернизация)
  • Именной шокер АКА
  • Клон шокера Тазер х26
  • Каракурт электрошокер
  • Электрошокер 500000В
  • Электрошокер без радиодеталей
  • Технология намотки трансформатора преобразователя для электрошокера
Разное:
  • Шторы с электроприводом
  • Устройство управления шторами
  • Автоматическая защита сетевой радиоаппаратуры
  • Устройство защиты сильноточной аппаратуры
  • Электронный сетевой выключатель-предохранитель
  • Устройство предупреждения и отключения
  • Умный Дом на Orange Pi One
  • Включение и выключение нагрузки одной кнопкой без фиксации
  • Включение и выключение нагрузки двумя разными импульсами
  • Кодовый включатель
  • Пульт дистанционного управления воротами
  • Полудуплексное переговорное устройство
  • Переговорное устройство и коммутатор
  • Doorphone intercom (ENGLISH)
  • Простой домофон
  • Велосипедный спидометр
  • Стабилизатор напряжения велофары
  • Опознавательный сигнальный габарит на велосипед с эффектом стробоскопа
  • Логгер потребления электроэнергии на AVR
  • Принцип работы электронного счетчика
  • Подключение электросчетчика
  • Однофазный электронный счетчик электроэнергии Меркурий-200
  • Трехфазный электронный счетчик электроэнергии Меркурий-230
  • Вторая жизнь Air Wick или даешь свежий воздух — 2
  • Электронный пылеуловитель
  • Ионизатор в автомобильном пылесосе
  • Страшная Delta или домашний 3D принтер
  • Технология катодной защиты стиральной машины от накипи
  • Контроллер стиральной машины на ATmega8
  • Лазерная указка в исполнительном устройстве
  • Фототир на доступных элементах
  • Фототир из лазерной указки
  • Фототир на базе лазерной указки
  • Секундомер на 9.999 сек
  • Автоматические секундомеры для соревнований
  • Спортивный двухканальный секундомер
  • Устройство прямого и инверсного счета с индикацией
  • Табло счета для хоккейной коробки (хоккейное табло)
  • Ночные гонки — электронный тренажёр
  • Вторая жизнь игрушки
  • Игровой автомат Рыболов
  • Электронные часы СОВА
  • Часы «Always with you»
  • Бинарные (двоичные) часы
  • Многофункциональные часы на матричных индикаторах
  • Простые часы на МК
  • Применение электронного блока часов
  • Часы с «лазерной накачкой»
  • Старые часы — новые возможности
  • Доработка электромеханических часов-будильника Янтарь
  • Автоматическая регулировка яркости LED часов
  • Прибор ночного видения своими руками
  • Увлажнитель воздуха своими руками
  • Доработка автоматического освежителя воздуха Airwick
  • Ультразвуковая стиральная машинка
  • Ультразвуковой излучатель — отпугиватель собак
  • Ультразвук против грызунов
  • Ультразвук против комаров
  • Ультразвук против комаров-2
  • Самодельный отпугиватель кротов и землероек
  • Защита от комаров программируемым испарителем
  • Девайс: антисоседи
  • Защита аппаратуры от бросков напряжения питающей сети
  • Блок управления автоматического степлера
  • Бесконтактный концевик
  • Включение 3-х фазного двигателя в однофазную сеть, от теории к практике
  • Включение трехфазного электродвигателя в однофазную сеть
  • Тиристорный электропривод монорельсовой дороги
  • Двигатель и контроллер для электросамоката своими руками
  • Фотомигалка
  • Мигающий светодиод от 220В
  • Ультрафиолетовая LED-лампа для сушки ногтей
  • Звуковая записка (печатная плата)
  • Цифровой диктофон на одной микросхеме
  • Таймер для холодильника на PIC-контроллере
  • Электронный дворецкий для холодильника
  • Автоматический рукомойник (печатная плата)
  • Управление аварийным перекрытием труб
  • Мультивибратор на КР504НТ
  • Как выбрать микроволновку
  • Динамомашина своими руками
  • Тапочки-зарядник
  • Асинхронные электродвигатели
  • Устройство охлаждения домашнего холодильника
  • Сетевой удлиннитель для аквариума
  • Автомат кормления аквариумных рыб
  • Фотовспышка с лампой накаливания
  • Переделка высоковольтных фотовспышек
  • Полупроводниковый ключ переменного тока
  • Дистанционное переключение телевизионных программ
  • Радио-удлинитель ПДУ
  • ИК-розетка
  • Новая жизнь старого телефона или телефон-светильник
  • Телемеханика по телефону
  • Домашняя телемеханика по сети 220 В
  • Электронный коммутатор нагрузок
  • Микросхемы TC9148-9150 для дистанционного управления бытовой аппаратурой
  • Виброкресло
  • Автозапуск дизель-генератора при прекращении подачи электроэнергии
  • Электронный антиобледенитель холодильника
  • Автоматический блок управления электрокоптильней
  • Электрическая зажигалка для газа
  • Прибор контроля пламени
  • Светомузыкальный фонтан
  • Автоматический насос для умывальника
  • Автомат подкачки воды для бака полива
  • Автоматическая водокачка на мосфете
  • Автоматическая водокачка
  • Технология регенерации трубопроводов
  • Контроллер управления для системы автоматического полива
  • Автомат поливки комнатных растений
  • Автомат управления поливом растений
  • Программатор полива
  • Защита насоса в скважине от забора воздуха
  • Блок управления насосом установки «Туман» для приусадебной теплицы
  • Термостат циркуляционного насоса
  • Схема управления насосом — дозатором
  • Умное реле давления для насосной станции на PIC контроллере
  • Автоматическое управление водяным насосом
  • Автоматизация насоса
  • Двухрежимный автомат для насоса
  • Автоматика для устройства очистки питьевой воды
  • «Живая вода» для рассады
  • Применение адсорбционных подогревных датчиков влажности
  • Технология модификации физических свойств воды
  • Технология снижения выбросов сероводородных соединений аккумуляторов
  • Архив для слайдов
  • Лингафонный кабинет своими руками
  • Вибростол для испытания изделий
  • Автоматический НЧ — видеовход телевизора
  • Цифровой дозатор рекламы
  • Автоматический селектор входных сигналов усилителя

РУКОВОДСТВО ПО СИСТЕМЕ ПИТАНИЯ ДЛЯ ДОМАШНИХ РАЗВЛЕЧЕНИЙ

Рекомендации по установке нового электроснабжения в дополнение к некоторым советам по уже существующему.

Предоставлено Shunyata Research



Качество питания, подаваемого на электронику для домашних развлечений, будет определять базовый уровень производительности этой системы независимо от стоимости отдельных компонентов. Шумные линии электропередач, неадекватное или неправильное заземление и плохая подача динамического переходного тока (DTCD) могут серьезно ухудшить общие возможности воспроизведения видео и звука.В следующем руководстве представлены рекомендации по созданию высокопроизводительной системы питания, которая обеспечит оптимальную производительность в течение многих лет домашних развлечений.

Система заземления —

Многие из современных аудио/видео компонентов имеют цифровые схемы, которые зависят от качественной системы электрического заземления для рассеивания помех. Система заземления с некачественными соединениями, коррозией или неправильной топологией вызовет относительно высокий импеданс по отношению к заземлению, что отрицательно скажется на производительности системы.

Заземляющий стержень —

Соединение с заземлением начинается с заземляющего стержня. Он будет располагаться рядом с электрораспределительной панелью. Физически это токопроводящий стержень, имплантированный в землю, обеспечивающий обратный путь к силовому трансформатору, который обеспечивает питание дома. Заземляющий стержень имеет провод большого сечения, закрепленный на стержне. Это основной провод заземления, который соединяет шину заземления электрической распределительной панели с заземляющим стержнем.Осмотрите стержень и убедитесь, что он не подвержен коррозии, а провод и изоляция не повреждены. При необходимости вызовите электрика для очистки и защиты соединительного соединения или его замены. Защитные спреи, используемые для клемм автомобильного аккумулятора, могут использоваться для защиты соединения.

Сама почва может быть сильным фактором, определяющим уровень шума от земли. В сухом климате, где почва песчаная и почва не удерживает влагу, импеданс заземления можно уменьшить, обработав почву внутри и вокруг заземляющего стержня.Вскопайте почву вокруг заземляющего стержня и замените почву почвой хорошего качества, похожей на ту, которую садовник использовал бы для огорода. Целью является удержание влаги в почве. Регулярно поливайте участок заземления для достижения наилучших результатов. Думайте об этом как о своем домашнем саду развлечений.

Электрическая панель —

Предложение для старой электрической панели:

  • Наймите электрика, чтобы затянуть все соединения в электрощите.Тонкие вибрации земли могут со временем привести к ослаблению электрических соединений. Плохое соединение может вызвать шум в линии электропередачи и уменьшить DTCD. Замените автоматические выключатели, обеспечивающие питание домашней развлекательной системы. На них могут образовываться углеродистые отложения из-за искрения при отключении цепи.

Предложения по установке новой электрической панели:

  • Практически все домашние автоматические выключатели являются термовыключателями. Существует еще один класс гидромолотов, который называется гидравлическими электромагнитными гидромолотами.Они очень дороги и могут использоваться только в некоторых типах электрических панелей. Свяжитесь со своим электриком и поставщиком электроэнергии, чтобы попытаться получить этот тип панели и выключателя. Вам нужно только использовать электромагнитные выключатели в цепях, питающих домашнюю развлекательную систему. Для других силовых цепей можно использовать обычные термовыключатели.
  • Слишком высокая мощность цепи питания. Установите автоматические выключатели на 20 ампер вместо обычно используемых выключателей на 15 ампер. Даже если ваша система не требует более 15 ампер тока, динамический запас по току важен для производительности системы, особенно когда домашняя развлекательная система оснащена мощными усилителями.
  • В типичной домашней энергосистеме есть две фазы питания. Когда дом построен, электрик разделит отдельные автоматические выключатели, чтобы создать электрически сбалансированную нагрузку между двумя фазами. Предпочтительно, чтобы домашняя развлекательная система питалась от фазы, на которой находятся наименее шумные компоненты. Избегайте флуоресцентного освещения, микроволновых печей, холодильников и других приборов, которые периодически включаются и выключаются.
  • Убедитесь, что все электрические соединения затянуты и надежны.Попросите электрика вернуться через несколько дней, чтобы подтянуть все соединения. Медная проволока мягкая и податливая, поэтому винты могут ослабнуть.


Защита от перенапряжения:

Абсолютно лучший способ защитить свой дом и ценную электронику — установить систему защиты от перенапряжения на электрическом щите. Устройства защиты электропитания работают, шунтируя импульсные токи на землю. Размещение цепей защиты на входе линии электропередачи более эффективно, чем размещение удлинителя или кондиционера на выходе, где дополнительная индуктивность проводки цепей снижает ее способность замыкать импульсный ток на землю.Всплеск, который достигает электрического щита, имеет всего несколько футов заземляющего провода до заземляющего стержня, поэтому сопротивление заземления минимально. Системы защиты от перенапряжения для электрического щита относительно недороги (200-300 долларов США) и просты в установке для электрика.

Внутристенная электропроводка —

Всегда используйте чисто медную проводку для домашней системы электропитания. Скажите электрику, чтобы он завысил калибр проводки. Электротехнические нормы позволяют использовать провод 14 калибра в домашней цепи питания.Переоценка провода означает, что сечение провода будет больше в диаметре. В данном случае это будет провод 12 калибра. Номера калибра проволоки обратно пропорциональны фактическому размеру. Таким образом, провод калибра 10 больше, чем провод калибра 12, который больше, чем провод калибра 14. Предпочтительно использовать одножильный провод, а не многожильный провод. Не прокладывайте дополнительную силовую проводку в стене или на крыше. Петли в проводе увеличивают индуктивность цепи и уменьшают мгновенную подачу тока (DTCD).

Как определить, какой выключатель управляет розеткой или выключателем?

Нарисуйте поэтажные планы вашего дома или офиса и отметьте расположение всех источников света и электрических розеток.Не забудьте пометить гараж и любые открытые площадки.

Это работа для двух человек. У каждого из вас должно быть портативное радио, чтобы вы могли общаться друг с другом во время выполнения задания.

Этапы сопоставления автоматических выключателей в вашем доме с розетками и выключателями:
  • Включите свет во всех комнатах вашего дома, чтобы вашему помощнику было легче определить, какой выключатель вы выключили. Не забудьте включить выключатели, которые подключены к электрическим розеткам.
  • Дайте вашему помощнику планы этажей, карандаш и небольшой прибор (например, электронные часы), чтобы подключить его к розеткам для проверки наличия питания.
  • Откройте дверцу коробки выключателя и начните с первого выключателя в верхней части ряда. Сообщите своему помощнику по рации, что вы собираетесь щелкнуть первым выключателем. Попросите вашего помощника сказать вам, где погас свет или фонари. Ваш помощник также должен будет проверить каждую розетку в комнате, подключив небольшой прибор.Попросите вашего помощника написать «1» на каждом светильнике и розетке на чертежах, подключенных к выключателю № 1.
  • Оторвите небольшой кусочек малярной ленты, поместите его рядом с выключателем и напишите место соединения с первым выключателем несмываемым маркером. Вы также можете писать прямо на коробке выключателя, если не хотите использовать ленту.
  • Переключите автоматический выключатель обратно в положение «включено». Ваш партнер может выключить любой свет в комнате, как только он будет отмечен на плане.
  • Продолжайте переключать выключатели и маркировать их, так как ваш помощник определяет, где отключено электричество. Если ваш помощник не может сразу определить место, которое подключено к выключателю, отметьте область рядом с выключателем маленькой точкой. Вернитесь к нему после того, как закончите идентифицировать остальные автоматические выключатели. Затем вы можете посмотреть на планы и выяснить, какое место соответствует рассматриваемому выключателю.

Скрытые заборы с укусом помогут удержать Ровер дома

20 июля 2000 г.

Собачья жизнь: скрытые заборы с укусом Помогите сохранить Ровер дома

ШЕЛЛИ ФРЕЙЕРМАН
o количество брани, попрошайничества или топания ногами заставит большинство собак оставаться дома во дворах и не ходить по улицам.Поэтому некоторые измученные владельцы пытаются соседские путешественники превращаются в послушных домоседов с радиоуправляемыми заборами.

Эти скрытые заборы состоят из проволочных петель, закопанных на дюйм или два ниже поверхности, которые излучают радиосигналы при подключении к передатчикам. Каждая собака носит ошейник с приемником; когда собака подходит слишком близко к проводу, ошейник издает предупреждающий звуковой сигнал. Если собака игнорирует звуковой сигнал, два металлических штыря ошейника наносят ей легкий удар или серию ударов, если собака упорствует.

У Дебби и Эда Кристиана есть две староанглийские овчарки, которых так хорошо выдрессировали с помощью скрытого забора, что они никогда не покидают христианский двор в Актоне, штат Массачусетс. Мисс Кристиан сказала: «И собаки останутся. Даже когда во двор войдет другая собака, мои собаки не уйдут».

Христиане купили версию под названием Invisible Fence, сделанную ISCO Enterprises.Их 8-летний мальчик Флетчер и 2-летняя девочка Фиби сразу же разобрались с невидимым барьером.

Когда собак дрессируют, вдоль ограничительного провода вывешивают флажки и собак ведут к ним на поводке. Когда собаки приближаются к флажкам, они слышат звук своих ошейников. Им говорят «нет» и поворачивают обратно к дому. Последний шаг в этом процессе, который повторяется в течение нескольких дней, заключается в нанесении мягкого удара током — или коррекции, эвфемизм, который любят все производители скрытых заборов, — для усиления. идея о том, что собака не должна пересекать пограничную линию.Некоторым собакам требуется только один удар током, чтобы научиться оставаться в пределах скрытого забора, в то время как другим требуется несколько ударов.

Электрошок ранит собаку, но не причиняет долговременного вреда. Собаки визжат, говорит доктор Мелисса Бейн, резидент кафедры клинического поведения животных в Школе ветеринарной медицины Калифорнийского университета в Дэвисе, но наказание должно быть неприятно, чтобы быть эффективным.

«Я была в ужасе от того, что должно было случиться, когда был нанесен удар током», — сказала миссис Уайт.— сказал Кристиан. «Флетчер подпрыгнул в воздухе и больше никогда не приближался к границе».

«Шок работает, — говорит доктор Кэтрин Хоупт, директор клиники по поведению животных Колледжа ветеринарной медицины Корнельского университета, — потому что это просто обучение отвращению. Однако, это лучше всего работает с теми собаками, у которых нет сильной мотивации уйти». Среди наиболее трудных учеников, которые она описала, есть кобели, которые не стерилизованы, собаки, которые любят охотиться или преследовать машины и очень территориальные собаки. собаки, которые стремятся пересечь границы, чтобы напугать незнакомцев.

Невидимый забор был изобретен в 1973 году Ричардом Пеком, коммивояжером и любителем животных, который был опечален количеством мертвых собак, которых он видел на обочине дороги. Когда в 1990 году срок действия его патентов истек, несколько других компаний присоединился к отрасли. Некоторые из продуктов, такие как Invisible Fence и DogWatch, производимые DogWatch Inc., продаются независимыми дилерами, которые устанавливают продукт и обычно обучают собак (и владельцев).

Хотя цены у дилеров в разных странах различаются, система, охватывающая четверть акра, стоит около 600 долларов у Invisible Fences и около 900 долларов у DogWatch. Даже самый дорогой скрытый забор значительно дешевле рабицы. или деревянный забор.

Изделия, устанавливаемые заказчиком, который должен закопать провод по периметру участка и заняться дрессировкой собак, стоят значительно дешевле.Например, Radio Systems Corporation из Конкорда, штат Теннеси, продает систему, под брендом PetSafe, который будет охватывать 25 акров всего за 200 долларов.

Некоторые собаки готовы терпеть наказание, чтобы покинуть территорию, особенно когда узнают, что шок кратковременный. Одной из таких собак является Тедди, 3-летняя смесь померанского шпица и терьера, принадлежащая Рене и Грегори. Авель св.Луи.

«Если она увидит собаку, прогуливающуюся по двору, ей наплевать на разряд», — сказала г-жа Абель. «Она пройдет через это. Мы должны пойти за ней, снять ошейник и нести ее обратно по проволоке». По словам г-жи Абель, система забора работает примерно в 85 процентах случаев. «Я плохо себя чувствую из-за шока, но нам было бы хуже, если бы она потерялась или попала под машину».

Скрытый забор может защитить склонную к бродяжничеству собаку, но он не обязательно защитит незнакомцев, приближающихся ко двору.По словам доктора Хоупта, собака знает, где проходит граница, но посетитель, например, почтальон, может этого не знать. что есть забор.

Доктор Бейн также говорит, что это недостаток скрытых заборов. По ее словам, если во двор входит незнакомец, собака может стать агрессивной, потому что кто-то находится на ее территории. «Агрессия может варьироваться от погони за ними до укусов их, в зависимости от собаки, — сказала она.«Мы советуем людям с агрессивными собаками поставить настоящий забор», — добавила она.

Компании, занимающиеся производством скрытых изгородей, могут адаптировать свои изгороди к потребностям и причудам отдельных собак и владельцев. Большинство компаний предлагают ошейники с разной степенью ударопрочности, также ограждения можно использовать для защиты клумб или бассейны. Invisible Fence имеет трехстороннюю систему проводов для объектов на берегу озера.

Для владельцев, которые предпочитают не бить своих собак током, у PetSafe есть ошейник, испускающий брызги цитронеллы; большинству собак не нравится запах.PetSafe также предлагает беспроводной продукт, который удерживает собаку в радиусе 90 футов. вокруг передатчика.

Некоторые собаки могут перехитрить скрытый забор. Они выяснили, что если они встанут рядом с ограничительным проводом, чтобы включить звуковой сигнал, батарея в конечном итоге разрядится, и они смогут приходить и уходить без удара током. В декабре PetSafe введет ошейник, предназначенный для отпугивания беглецов за счет постепенного увеличения силы удара по мере приближения собаки к забору.

Собак иногда может бить током, даже если они ведут себя хорошо, из-за помех телевизионных сигналов. DogWatch переключился со стандартного AM-радиосигнала на более точный FM-сигнал для своих передатчиков, чтобы избежать эта проблема.

Тем не менее, что бы ни придумывали компании, некоторые собаки не останутся на месте — кошка через улицу может стать слишком соблазнительной.«Всегда лучше иметь собаку в доме, если только вы не можете ее выгуливать. на поводке, — сказал доктор Хоупт. «Да, это правда, что собаке нужны упражнения, но, вероятно, и ее владельцам тоже».


How It Works публикуется по четвергам. Щелкните здесь, чтобы просмотреть список ссылок на другие столбцы серии.

Alliant PowerhouseTV — скачки напряжения

В этом видео: Что такое скачок напряжения? Почему они возникают и как предотвратить повреждение оборудования?

Скачки напряжения возникают, когда поток электричества прерывается, а затем возобновляется, или когда что-то отправляет электричество обратно в систему.

Перенапряжения могут варьироваться от пяти или десяти вольт, когда вы включаете фен, до тысяч вольт, если молния ударяет в трансформатор.

Внутренние скачки напряжения

Более половины бытовых скачков напряжения являются внутренними. Это происходит десятки раз в день, обычно когда устройства с двигателями запускаются или отключаются, отводя электричество от других приборов.

Холодильники и кондиционеры являются основными виновниками, но небольшие устройства, такие как фены и электроинструменты, также могут вызывать проблемы.

Внешние скачки напряжения

Внешний скачок напряжения, происходящий из-за пределов вашего дома, чаще всего вызван прикосновением ветки дерева к линии электропередач, ударом молнии в коммунальное оборудование или попаданием небольшого животного в трансформатор.

Перенапряжения также могут возникать, когда питание снова включается после сбоя, и могут даже проникать в ваш дом по телефонным линиям и линиям кабельного телевидения.

Зачем беспокоиться о скачках напряжения?

Ваш дом заполнен предметами, подверженными скачкам напряжения.Все, что содержит микропроцессор, особенно уязвимо — крошечные цифровые компоненты настолько чувствительны, что даже 10-вольтовое колебание может нарушить нормальное функционирование.

Микропроцессоры используются в сотнях потребительских товаров, включая телевизоры, беспроводные телефоны, компьютеры, микроволновые печи и даже, казалось бы, «низкотехнологичные» крупные приборы, такие как посудомоечные машины, стиральные машины и холодильники.

Большие скачки напряжения, как и при ударе молнии, могут вызвать мгновенное повреждение, «поджаривание» цепей и расплавление пластиковых и металлических деталей.К счастью, такие скачки напряжения случаются редко.

Низкоуровневые скачки напряжения не расплавят детали и не перегорят предохранители, но могут вызвать «электронную ржавчину», постепенно разрушающую внутреннюю схему, пока она не выйдет из строя.

Небольшие всплески не оставляют никаких внешних признаков, так что вы можете даже не осознавать, что они происходят, даже если они происходят десятки или даже сотни раз каждый день.

Предотвращение скачков напряжения

Первая линия защиты от скачков напряжения — предотвращение.Хотя большинство внешних всплесков невозможно контролировать, вы можете устранить некоторые распространенные причины внутренних всплесков.

Отключите устройства, которые вы не используете

Самый простой способ избежать проблем со скачками напряжения — отключить устройства, которые не используются. Осмотрите свой дом, и вы, скорее всего, обнаружите десятки подключенных к сети бездействующих предметов.

Нет необходимости оставлять подключенными к сети тостеры, электроинструменты или другие мелкие бытовые приборы; если вы редко используете функции программирования на своей микроволновой печи или видеомагнитофоне, отключите и их.

Обновление несоответствующей проводки

Если у вас старый дом, причиной может быть неправильная проводка. Электрические системы в домах, построенных до 1980-х годов, не были рассчитаны на работу с большими холодильниками, развлекательными системами и компьютерным оборудованием.

Некоторыми видимыми признаками неправильной проводки являются частые перегоревшие предохранители или срабатывание автоматических выключателей, а также мерцание или приглушение света при включении холодильника или другого крупного электроприбора.

Не игнорируйте эти симптомы — они сигнализируют о том, что что-то не так, и проблема может привести к пожару.

Исправление перегруженных цепей

Если ваш дом новее, у вас может быть проблема с перегрузкой цепи. Ищите два (или более) крупных электроприбора, питающихся от одной цепи, особенно на кухне.

Другим проблемным местом может быть цепь со множеством небольших устройств, например семейная комната, заполненная компьютерами и развлекательным оборудованием.

Попросите своего электрика установить отдельные цепи для каждого крупного прибора и разделить комнаты с несколькими устройствами на отдельные цепи.

Mario Kart Live: Home Circuit — Полное руководство

Источник: iMore

Mario Kart 8 Deluxe — одна из лучших игр для Nintendo Switch всех времен, и на то есть веские причины. Это глупая гоночная игра, которая понравится игрокам всех возрастов. Если вы большой поклонник этих игр, то есть хорошие новости!

Владельцы

Nintendo Switch теперь могут управлять настоящим картом с дистанционным управлением, а за рулем — Марио или Луиджи, используя свой Nintendo Switch. Дополненная реальность и камера на картинге позволяют вам взаимодействовать с гоночной трассой в физическом пространстве.Вот все, что вы хотели бы знать о Mario Kart Live: Home Circuit.

Пульт дистанционного управления Марио

Mario Kart Live: домашняя трасса

Пульт дистанционного управления Mario on Switch

Используя Nintendo Switch и машину с дистанционным управлением, в которой есть Марио или Луиджи, игроки могут мчаться по физическому пространству, наблюдая за трассой и другими противниками на экране Switch.

Марио Карт Live

Mario Kart Live: Домашняя трасса

Что это?

Источник: снимок экрана Nintendo

Это игра с дополненной реальностью, разработанная Nintendo и Velan Studios.Игроки управляют автомобилем со встроенной камерой вокруг физического местоположения, например своего дома, используя свои консоли Switch. Игра делает так, что на экране Switch появляются другие гонщики, предметы и сама гоночная трасса.

Прежде чем вы сможете играть, вам нужно очистить свободное место в вашем доме. В конце концов, вы же не хотите, чтобы что-то намоталось на колеса автомобиля и что-то сломалось, или неуместная обувь испортила вашу гонку.

Mario Kart Live: Домашняя трасса

Что в коробке?

Источник: iMore

В комплект Mario Kart Live входит несколько разных вещей, в том числе несколько картонных деталей, которые требуют небольшой сборки.Вот что в коробке:

Mario Kart Live: Домашняя трасса

Многопользовательская игра

Да, до четырех игроков могут соревноваться друг с другом. Начиная с последнего бесплатного обновления, игроки могут подключить два карты к одному коммутатору для локальной многопользовательской игры с разделенным экраном. Таким образом, вам понадобится только один Nintendo Switch на двоих, и каждому игроку понадобится половина набора Joy-Con, чтобы управлять своим картом.

Бесплатное обновление для #MarioKart Live: Home Circuit уже доступно!

Подключите два карты к одной системе #NintendoSwitch для многопользовательской игры с разделенным экраном или сыграйте в любом кубке Гран-при с участием 2–4 игроков в новом многопользовательском режиме «Эстафета».https://t.co/V4WQ0RA0Zp pic.twitter.com/GN7Uu2xkPP

— Nintendo of America (@NintendoAmerica) 18 ноября 2021 г.

Игроки также могут использовать свои собственные консоли Switch для управления картом, если это необходимо. Если вам нужна помощь в настройке многопользовательской игры, ознакомьтесь с нашим руководством по многопользовательской игре Mario Kart Live.

Создайте свой собственный трек

Очистите место и установите ворота

Источник: Nintendo (скриншот)

Одна из вещей, которая делает Mario Kart Live: Home Circuit такой уникальной, заключается в том, что это первый гоночный симулятор Mario, который позволяет вам определять форму гоночной трассы.В этой игре есть четыре картонных ворот, пронумерованных от 1 до 4. Чтобы установить дорожку, вам сначала нужно очистить место на полу, а затем поставить ворота в порядке номеров.

Затем скажите игре, что вы создаете новую трассу. Лакиту появится на экране и бросит виртуальную краску на ваши колеса, затем вам нужно использовать Nintendo Switch, чтобы провести Марио через ворота в правильном порядке. Как только игра узнает путь трассы, вы готовы начать настоящую гонку.

Поскольку вы будете ездить в физическом пространстве, вы можете использовать предметы вокруг дома, такие как подушки, игрушки и другие предметы, чтобы создать курс или разместить их в качестве препятствий на пути.Для игры в Mario Kart Live рекомендуется иметь площадь не менее 10×12 футов.

Mario Kart Live: Домашняя трасса

Карты работают на ковре?

Эти карты относительно хорошо работают на коврах с низким ворсом и твердых полах, однако они могут легко застрять на любых толстых коврах или ковриках. Вам определенно понадобится большая твердая игровая поверхность, чтобы получить максимальную отдачу от этой игры. В противном случае вы можете получить разочаровывающий опыт. Если у вас дома нет большой игровой площадки с твердым полом, вы можете подумать о покупке напольного коврика, который можно положить на ковер, чтобы создать более жесткую дорожку.

Mario Kart Live: Домашняя трасса

Можно ли использовать его на улице?

Источник: iMore

Nintendo не рекомендует играть в Mario Kart Live на улице. Если вы заедете на этом дорогом картинге в грязь, грязь, воду или траву, вы можете навсегда повредить его. Кроме того, если он опрокинется на бетон или камни, он может поцарапаться. Если этого недостаточно, чтобы играть в помещении, может быть намного сложнее просматривать экран Switch снаружи. Так что это действительно лучшая идея, чтобы использовать его внутрь.

Внутриигровые предметы

Останавливает и ускоряет реальный карт

Источник: Nintendo (скриншот)

В этой игре Mario Kart с дополненной реальностью на гоночной трассе появляются как знакомые предметы, так и совершенно новые. Есть синие ракушки, красные ракушки, ляпы, бананы, боб-омбы и многое другое. Один из совершенно новых предметов включает в себя мощное цепное грызение, которое притягивает игрока. Реальный карт спроектирован так, чтобы реагировать на эти предметы, поэтому, если вы используете Гриб в игре, реальный карт ускорится.Если вас ударит кто-то другой, карт замедлится или даже остановится на мгновение.

Могу ли я играть с другими по сети?

Нет, Mario Kart Live доступен только в автономном режиме. Вы не можете участвовать в гонках с другими игроками в сети и участвовать в других сетевых мероприятиях из игры. Вы также не можете делать скриншоты игры. Вероятно, это делается для защиты вашей конфиденциальности, поскольку для этого потребуется сфотографировать внутреннюю часть вашего дома. Если вы хотите запечатлеть эти забавные взаимодействия кошек с картом, вам понадобится карта захвата.

Разблокируемые костюмы и карты

Источник: Nintendo (скриншот)

Тратя монеты, собранные во время гонок, игроки получают доступ к различным костюмам и расцветкам картов. Некоторые из нарядов представляют собой костюм пирата, форму шеф-повара, костюм Санты и костюм исследователя для Марио или Луиджи.

Что касается скинов для картов, то здесь есть пиратский корабль, зеленая акула, трактор и даже космический шаттл. Все скины носят чисто косметический характер и не добавляют никакой дополнительной пользы гонке.

Сколько существует рас?

Источник: Nintendo (скриншот)

В общей сложности 24 гонки Гран-при, включая Rainbow Road, Ember Island, Boo Fortress и Cheep Cheep Reef. Вы будете соревноваться с Баузером-младшим и другими Купалингами, чтобы узнать, кто из них лучший гонщик. После того, как вы разблокируете все параметры, вы сможете определить, участвуете ли вы в гонках на 50 куб. см, 100 куб. См, 150 куб. См или 200 куб. Чем выше класс вы выберете, тем быстрее будет ехать ваш реальный карт.

Существуют также дополнительные режимы гонок, в том числе тот, который отражает планировку вашего дома, или режим пользовательских гонок, который позволяет вам выбирать из списка препятствий, таких как Thwomps, Fire Bars, Piranha Plants и т. д., и устанавливать их в разных местах вдоль дороги. отслеживать. Затем вы и ваши друзья сможете участвовать в гонках, чтобы увидеть, насколько хорошо вы справляетесь.

Mario Kart Live: Home Circuit

Игровые персонажи

Есть две разные машины с дистанционным управлением — одна с Марио за рулем, а другая с Луиджи.Игроки могут играть только за персонажа на карте. Хотя, как мы уже говорили ранее, вы можете разблокировать различные скины и костюмы для картов, чтобы оживить ситуацию.

Насколько большие машинки на радиоуправлении?

Источник: Ребекка Спир / iMore

Они имеют длину около 8,5 дюймов, высоту 4 дюйма и ширину 4,25 дюйма. Это немного короче, чем дисплей оригинального Nintendo Switch, но не так долго, как консоль, когда подключены оба Joy-Con. В таком случае эти карты довольно маленькие.

Mario Kart Live: Home Circuit

Можно ли играть на Nintendo Switch Lite?

Источник: iMore Mario Kart 8 Deluxe на Nintendo Switch Lite.

Да, вы можете играть в Mario Kart Live: Home Circuit на Nintendo Switch или Nintendo Switch Lite.

Mario Kart Live: Домашняя трасса

Дата выпуска

Mario Kart Live: Home Circuit, выпущенный 16 октября 2020 г. Однако его может быть трудно найти в наличии, поэтому вам захочется воспользоваться им, когда увидите доступный вариант.

Марио снова в тележке!

Mario Kart Live: домашняя трасса

Единственный и неповторимый

Набор Mario Kart Live: Home Circuit включает в себя Mario Kart, камеру и четыре стойки ворот. Этот предмет трудно получить в данный момент, но мы уверены, что по мере приближения к запуску игры станет доступно больше.

Время Луиджи!

Mario Kart Live: домашняя трасса

Не вторая скрипка

Чтобы не отставать от своего брата в красной кепке, Луиджи также присоединяется к Mario Kart Live: Home Circuit.Как и его брата, набор Луиджи также трудно найти.

Получите больше переключателей

Нинтендо Переключатель

Мы можем получать комиссию за покупки по нашим ссылкам. Узнать больше.

Мой кошелек плачет

Где Nintendo Selects для Switch?

Пятилетний юбилей The Switch прошел, а снижения цен на игры не предвидится. Когда дело доходит до того, чтобы сделать свои продукты доступными для представителей всех слоев общества, Nintendo плохо справляется со своей задачей.

Старший инженер по беспроводным системам — цифровые усовершенствования для радиосистем

В Apple каждый божий день мы работаем над созданием продуктов, которые делают жизнь людей лучше. Вы любите работать над задачами, которые еще никто не решил? Вам нравится менять игру? У нас есть возможность найти дальновидного и необычайно трудолюбивого инженера по беспроводным системам. Как член нашей динамичной группы у вас будет редкая и исключительная возможность создавать новые продукты, которые будут радовать и воодушевлять миллионы клиентов Apple каждый божий день.В этой технической роли вы будете в центре группы разработчиков кремниевых компонентов, отвечающей за использование цифрового алгоритма или метода для улучшения ВЧ/аналоговых характеристик современных продуктов SoC для беспроводной связи для новых приложений с высокими требованиями к очень высоким скорость передачи данных, высокая эффективность, низкая задержка, быстрое переключение и точное определение диапазона, где достижение низкого EVM, высокой линейности, низкого энергопотребления, быстрого установления и т. д. становится критическим. Использование цифрового алгоритма, разработка новых ВЧ/аналоговых архитектур, их оптимизация и калибровка являются одними из важнейших методов создания таких высокопроизводительных систем.Вы будете участвовать в разработке системной модели радиочастотных/аналоговых конструкций и оценке связанных с ними ухудшений, а также в исследовании инновационных проектов для повышения производительности новой архитектуры радиосвязи с цифровым управлением, усовершенствований, калибровки для согласования характеристик радиосхем, контроля качества сигнала, такого как коэффициент амплитуды. уменьшение (CFR), цифровое предварительное искажение для нелинейностей из-за дисбаланса IQ или усилителя мощности, формирование луча для нелинейностей или обнуления помех, цифровое подавление источников помех и т. д.Вы также будете работать над архитектурой различных методов калибровки и коррекции для реализации в аппаратном/микропрограммном обеспечении, а также над проверкой общего повышения производительности с помощью лабораторных измерений. Прежде всего, вы будете взаимодействовать с разработчиками ВЧ/аналоговых систем, инженерами по программному обеспечению или прошивке, цифровыми дизайнерами, инженерами по продуктам и архитекторами, чтобы определять и специфицировать части целых беспроводных систем. При необходимости вы будете работать с цифровыми разработчиками для реализации этих методов с помощью цифровых реализаций с эффективным энергопотреблением и площадью, а также работать с разработчиками микропрограмм для реализации этих методов с высокоэффективной программной реализацией и, возможно, с аппаратным ускорением.И довести, протестировать, охарактеризовать и оптимизировать реальный кремний в лаборатории до производственных качеств.

Электрические пожары: 5 распространенных причин

По данным Управления пожарной охраны США, в период с 2014 по 2016 год на долю пожаров, связанных с электричеством, приходилось 6,3% всех пожаров в жилых помещениях, при этом ежегодно регистрируется около 24 000 пожаров.

Ключевые факты из отчета USFA о возгорании электрооборудования

  • Электропожары в жилых домах чаще всего возникали в одно- и двухквартирных домах (83%).
  • Пожары электропроводки в жилых домах чаще всего происходили в зимний месяц января (12%) из-за повышенного использования отопительных приборов и освещения.
  • Только в 17 % случаев возгорания электрооборудования в жилых домах распространение огня было ограничено объектом, с которого началось возгорание.
  • Электропожары в жилых домах чаще всего начинались в спальнях (15%), на чердаках или в незанятых подвальных помещениях (13%).
  • Хотя большинство возгораний, связанных с электричеством, начинаются в спальне, наибольшее количество смертельных случаев происходит при возгорании в гостиной, семейной комнате и кабинете.
  • Ведущими конкретными предметами, которые чаще всего первыми возгораются при возгорании электрооборудования в жилых домах, были электрические провода, кабельная изоляция (31%) и конструктивные элементы или каркас (18%).
  • Ведущими специфическими факторами, способствовавшими возгоранию электрических пожаров в жилых домах, были другие неисправности электрооборудования, неисправности (43%), неуточненная дуга короткого замыкания (23%), а также дуга короткого замыкания из-за дефектной, изношенной изоляции (11%).
Согласно У.S. Управление пожарной охраны, в период с 2014 по 2016 год на электрические пожары приходилось 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24 000 пожаров. (Фото/Пиксели)

Распространенные причины электрических пожаров

Работая с членами вашего сообщества по вопросам пожарной безопасности и безопасности жизнедеятельности, важно рассказать о распространенных причинах возгораний, связанных с электричеством. Вот 5 наиболее распространенных причин возгорания электричества.

Электрическая причина пожара 1: Неисправные розетки, бытовая техника. Большинство электрических пожаров вызвано неисправными электрическими розетками и старыми, устаревшими приборами. Другие пожары возникают из-за неисправности шнуров приборов, розеток и выключателей. Никогда не используйте прибор с изношенным или потертым шнуром, который может нагревать горючие поверхности, такие как полы, занавески и ковры, что может вызвать возгорание.

Провода, проложенные под коврами, являются еще одной причиной возгорания электричества.Снятие заземляющей вилки со шнура, чтобы ее можно было использовать в двухконтактной электрической розетке, также может привести к пожару. Причина, по которой у приборов есть дополнительный штырь, заключается в том, что их можно использовать только в розетках, которые могут выдерживать дополнительное количество электроэнергии, потребляемой этими приборами.

Причина возгорания электрооборудования 2: Светильники. Светильники, лампы и лампочки являются еще одной распространенной причиной возгораний, связанных с электричеством. Установка лампы мощностью, которая слишком высока для ламп и осветительных приборов, является основной причиной возгораний, связанных с электричеством.Всегда проверяйте максимальную рекомендуемую мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другой причиной возгорания является размещение таких материалов, как ткань или бумага, на абажуре. Материал нагревается и воспламеняется, вызывая пожар. Неисправные лампы и осветительные приборы также часто становятся причиной пожаров.

Причина пожара 3: удлинители. Неправильное использование удлинителей является еще одной причиной возгорания электричества. Приборы должны быть подключены непосредственно к розетке и не должны быть подключены к удлинителю на какое-либо время.Используйте удлинители только в качестве временной меры. Если у вас нет подходящих розеток для ваших приборов, наймите электрика, чтобы установить новые.

Электрическая причина пожара 4: Обогреватели помещений. Поскольку эти типы обогревателей являются переносными, люди часто помещают их слишком близко к горючим поверхностям, таким как шторы, кровати, одежда, стулья, диваны и ковры. Спиральные обогреватели особенно опасны в этом отношении, потому что катушки нагреваются настолько, что почти мгновенно воспламеняют любую близлежащую легковоспламеняющуюся поверхность.

Если вы используете обогреватели, используйте радиаторы, которые рассеивают тепло по всей поверхности прибора. Они с меньшей вероятностью воспламенят легковоспламеняющиеся предметы, но все же их следует держать подальше от них.

Причина возгорания 5: Электропроводка. Устаревшая проводка часто становится причиной возгорания электропроводки. Если дому больше 20 лет, в нем может не хватить проводки, чтобы справиться с возросшим количеством электроприборов в сегодняшнем обычном доме, таких как компьютеры, широкоэкранные телевизоры, видео- и игровые проигрыватели, микроволновые печи и кондиционеры.

Добавить комментарий

Ваш адрес email не будет опубликован.
