Способов несанкционированного доступа к информации очень мноro, но часто его организация и техническое оснащение очень дороги и сложны. Большинство средств съема информации невозможно приобрести легально. Но в тоже время у нас у всех есть доступ к дешевому … Достоинством схемы является ее простота. Но этой схеме присущ очень большой недостаток, а именно низкая фильтрация на входе. Из-за низкой фильтрации на входе индикатор реагирует даже на электрическую проводку в помещении, к тому же он имеет очень низкую чудствительность… Индикатор поля на двух микросхемах, схема которого представлена на рисунке 1, немного сложнее по конструкции, но значительно удобнее в работе. Прибор удобно использовать для контроля за работой и настройки маломощных передающих устройств, работающих в широком диапазоне частот= Этот простой детектор радиозакладок (радиомикрофонов, радиотрансляторов, жучков и т. п.) позволяет найти «жучки», работающие на частотах от нескольких десятков килогерц до 500 мегагерц … Простой малогабаритный детектор жучка с индикацией на двух светодиодах отличается малыми габаритами, малым количеством используемых деталей и, вместе с тем, достаточно высокой чувствительностью. Основу данного устройства составляет микросхема DA1 типа … Простейшее устройство для поиска «жучков» представляет собой детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик. Примечание. Этот детектор радиоволн чувствителен к… Этот прибор можно назвать детектором радиоволн и предназначен для поиска микропередатчиков. Он представляет собой звуковой и световой сигнализатор наличия радиочастотных излучений. Прибор имеет высокую чувствительность в полосе частот до 1 ГГц … В отличие от описанного в журнале «Радио» аналогичного устройства (Виноградов Ю. Детектор излучения сотового телефона), предлагаемый индикатор имеет значительно больший радиус действия, достигающий 10 м. Схема устройства … Сегодня все чаще можно столкнуться с применением в различных целях радиомикрофонов и телефонных радиопрослушивающих устройств. Иногда необходима уверенность в том, что разговор в квартире или офисе не прослушивается. Обычно радиоподслушивающие устройства («жучки») излучают на одной частоте в диапазоне 30—500 МГц небольшую мощность … Отличительной особенностью данного детектора поля является: фильтр высокой частоты на входе, усилитель постоянного тока на двух операционных усилителях, звуковой генератор, линейная светодиодная шкала и индикатор разряда батареи. Все это делает данное устройство, несомненно, более …

cxema.org — Простой радиожучок для начинающих

Рассмотрим конструкцию простого радиопередатчика – радиожучка для начинающих радиолюбителей. Радиожучок отлично подойдет для таких применений как радионяня, когда ребенок находится в другой комнате.

Передатчик работает в FM диапазоне. Микрофон можно взять из старых китайских магнитофонов, из мобильных телефонов или от гарнитуры мобильника. Схема не очень критична к номиналам используемых деталей. В частности, разделительные конденсаторы 0.1мкФ могут варьироваться от 10нФ до 0.33мкФ. Номинал резистора в цепи питания микрофона (10кОм) зависит от типа используемой батареи питания и от его напряжения, может быть от 2.2кОм до 15кОм. От него также зависит чувствительность прибора.

Далее идет каскад усиления. Кстати, микрофон уже содержит в себе одну ступень усиления и благодаря дополнительному каскаду можно даже услышать шепот  в пределах одной комнаты. Чувствительность по микрофону получается около 7м с довольно четкой передачей и отчетливым  звуком. Усилительный транзистор не высокочастотный, например, КТ 315, но рекомендую использовать малошумящие импортные типа S9014, С9014 и аналогичные.

 Дальше собран генератор ВЧ. Сверху по схеме расположены частотозадающие компоненты. Это LC контур, рассчитанный на работу на частотах 95 – 100МГц. Конденсатор может быть подстроечным для облегчения регулировки частоты. Катушка состоит из 6 витков намотанных на оправке из гелиевой ручки эмалированным проводом диаметром от 0.3 до 0.8 мм.

В цепи эмиттера стоит ограничительный резистор 100 Ом (может быть от 47 Ом до 220 Ом) и выбирается в зависимости от источника питания, но в оптимально можно оставить 100 Ом.

Транзистор генератора обязательно должен быть высокочастотный, например S9018. КТ368. Хорошие результаты были получены с КТ325, когда при  подборке компонентов удалось получить передачу до120м в прямой видимости. Принимал на телефон N95 Nokia.

Антенной служит кусок многожильного изолированного провода, желательно типа МГТФ диаметром от 0.3 до 0.5 мм.

Устройство работает в широком диапазоне питающих напряжений, начиная с 1.5В батарейки. Но оптимальнее использовать Крону 9В или Li-ion аккумуляторы.

Плата нарисована лаком для ногтей. Для уменьшения размеров использованы SMD резисторы.

Настройка правильно собранного устройства сводится к подбору частоты LC контура.

Если нет частотомера, с помощью зубочистки, спички или другого не проводящего стержня надо сначала раздвинуть витки катушки. Это делается на включенном передатчике, при этом не трогаем руками антенну и плату в целом. Приемник должен быть на расстоянии от 1 до 2 м.

Затем пинцетом или пальцами постепенно сжимаем витки. Как только при сжимании будут слышны щелчки, останавливаемся и на приемнике ищем частоту в пределах 10 МГц. Если в контуре установлен подстроечный конденсатор около 30 пФ, то процесс значительно облегчается.

«Дальнобойность» жучка около 100 м.

Купить радиожучок с Китая можно тут

Жучки,радиомикрофоны — Блог — РАДИОЛЮБИТЕЛЬ

Главная » Жучки,радиомикрофоны

FM передатчик с USB питанием и печатными катушками



Источник:  electronics-diy.com



Эта простая схема FM передатчика с дальностью действия порядка 50 метров, была построена  для питания от usb порта.
За счет питания через USB-порт достигается высокая стабильность частоты . Как альтернатива, передатчик можно запитать от аккумулятор  5 — 12 вольт . … Читать дальше »


Просмотров: 5558 Комментариев: (0) Дата: 12-Янв-2016 в 14:22:41
Подробнее


УКВ ЧМ передатчик с USB питанием на MAX2606

Автор: Матье Coustans, Elektor Magazine, 2009 Год

Ниже представлена схема УКВ ЧМ передатчика, который может использоваться для передачи аудио сигналов с MP3-плеера, ноутбука, компьютера или другого девайса с USB, и аудио выходом  на стандартном FM диапазоне. Схема не имеет катушек, которые необходимо «выравнивать» по частоте, что сводит к минимуму  настройку . Этот FM микро передатчик может быть использован для прослушивания  музыки по всему своему дому или квартире.

Для компактности и простоты устройства, было решено использовать чип производства … Читать дальше »


Просмотров: 4605 Комментариев: (0) Дата: 12-Дек-2015 в 20:19:17
Подробнее


FM микро передатчик для ноутбука или звуковой карты компьютера.
(USB FM TX трансмиттер)

Автор: Снегирев И.

Обычно для воспроизведения звука с компьютера при просмотре фильмов,прослушивании онлайн радио и т.п., к ПК подключают активные компьютерные АС. В случае с ноутбуком прослушивание ведется на его встроенные маломощные динамики с не самым лучшим качеством.

Альтернативой может послужить любой миниатюрный FM- приемник или мобильный телефон с радио приемником  FM-диапазона. Это очень актуальн … Читать дальше »


Просмотров: 3526 Комментариев: (0) Дата: 12-Дек-2015 в 10:24:25
Подробнее


Маломощный FM передатчик, Рода Еллиотта

Low Power FM Transmitter Rod Elliott (ESP)

Эта схема будет интересна тем , кто хотел бы построить маломощный FM-передатчик. Он предназначен для передачи в FM-диапазона предварительно усиленного звукового сигнала (например, компьютера, МР-3 плеера ит.д.) На самом деле передатчик достаточно мощный его сигнал уверенно принимается на расстоянии в несколько сотен метров, при повторении устройства у многих любителей дальность достигала 500 метров.

Диапазоне FM от 88 до 108 … Читать дальше »


Просмотров: 6953 Комментариев: (0) Дата: 10-Дек-2015 в 09:23:35
Подробнее


Радиомикрофон на КТ315

Источеник:  Свободное радио №1

Сам радиомикрофон штука прикольная и в некоторых случаях даже полезная. Ну для начала можно повещать с него. Схемка была содрана с одного катайского микрофончика. Чем он мне понравился, частота не плавает и чутье у него приемлемое, на расстоянии полуметра разборчивость речи очень даже неплохая. Дальность его специально не измерял, так отходил в дальний конец огорода… Ложил его возле магнитофона, чтоб не скучно было. Ну метров на сто пятьдесят я думаю его хватит. … Читать дальше »


Просмотров: 4971 Комментариев: (0) Дата: 09-Дек-2015 в 20:21:47
Подробнее


Стабильный радиомикрофон на 115 МГц (88-108 МГц)



Этот радиомикрофон разрабатывался с использованием миниатюрного аккумулятора от сотовых телефонов в качестве радионяни и собран по схеме задающего генератора  трех-точки что обеспечивает прием в радиусе 100-300 метров.
Благодаря использованию в схеме стабилизатора напряжения и разделительного буферного каскада  частота не изменяется и даже при касании антенны руками частота не уходит.

В качестве модулятора использована низковольтовая … Читать дальше »


Просмотров: 4446 Комментариев: (0) Дата: 09-Дек-2015 в 12:18:02
Подробнее


Радио-жучек «Немезис-3»

Источник:   http://radioskot.ru
Канал автора: www.youtube.com/channel/UCFeilKdPVjfyoAtdAOE-dYg



Данная схема проверенна и прекрасно функционирует на открытой местности дальность доходит до 650 метров. Радио жучек повторялся и на обычных деталях и на smd компонентах. Вся конструкция получилась не большой, хотя схема не самая минималистичная.
Чувствительность микрофона около 4 метра. Дальность передачи, как уже было говорилось,  650 метров при прямой видимости. Качество сигнала хорошее! Все работает  четко и стабильно. Питается жучок микро передатчик от кроны с напряжением 9 вольт.Помех у прослушки практически нет даже если передатчик находится в движении.  … Читать дальше »


Просмотров: 5102 Комментариев: (0) Дата: 07-Дек-2015 в 15:47:36
Подробнее


Простой миниатюрный жучек

Этот не сложный для повторения жучок может использоваться в качестве радионяни, контроля помещения на небольших расстояниях или просто как игрушка для понятий принципов радиосвязи.

Схема микро передатчика  для прослушки упрощена по максимуму  и имеет минимум деталей.
Но несмотря на это, от него можно добиться дальности связи до  100м.

Схема передатчика приведена ниже:

… Читать дальше »


Просмотров: 4632 Комментариев: (0) Дата: 06-Дек-2015 в 15:53:46
Подробнее


Социальные сети
Календарь
«  Январь 2021  »
ПнВтСрЧтПтСбВс
    123
45678910
11121314151617
18192021222324
25262728293031
Статистика
Рекламный блок

Самодельный жучок с дальностью действия до 100 метров

Электронные самоделки /02-янв,2019,23;26 / 5859
Здесь мы увидим конструкцию радиопередающего устройства, которое имеет дальность действия до 100 метров.
Для создания такого радио-жучка была использована схема емкостной трех-точки (как и прочие известные схемы), для этого тщательно подбирались все компоненты. Частота не плавает, что наблюдается на многих схемах радио-жучков. Есть взять приемник и стать на расстоянии в 1, 10, 50 м от жучка, то частота будет уходить всего в 100–120 кГц. А это очень небольшой показатель, который не влияет на качество прослушки.
Жучок может использоваться для таких целей как направленная прослушка помещений, и более того – объектов, которые двигаются! Это возможно, потому что используется подбор компонентов передатчика, за счет чего обеспечивается достаточно стабильный модулируемый сигнал. В то же время у нас есть очень простая схема, которая доступна даже для начинающих радиолюбителей.

В передатчике могут быть задействованы высокочастотные и средне-высокочастотные маломощные транзисторы. Желательно, чтобы граничная частота транзисторов составляла 700–1000 МГц. Отличным решением является отечественный КТ368 – это полный аналог транзистора, который указан в схеме.

Чтобы увеличить чувствительность радиомикрофона, используется дополнительный микрофонный усилитель со схемой, построенной только на одном транзисторе.

Можно взять любой вариант маломощного транзистора – КТ3102, КТ315, КТ368, С9014, С9018, других аналогичных версий. Усилитель такого типа позволяет ловить даже звук тихого шепота в комнате 4х4 м. Это жучок с чувствительностью около 5 м.

В качестве антенны выступает многожильный провод с резиновой изоляцией, длина которого – 10–25 см.


На катушке использовано 5 витков, она наматывается на оправе диаметром 3–4 мм. Оправой может послужить паста от канцелярской гелиевой ручки. В качестве контура можно использовать провод диаметром 0,5–1,2 мм (здесь это 0,8 мм).

Что касается микрофона, подойдет любой электретный. При этом не столь важна чувствительность – жучок выполнен с дополнительным микрофонным усилителем.


Для всего монтажа используем макетную плату, поскольку не хочется травить плату для жука с пока не ясной работоспособностью. Резисторы запаиваются на плате с обратной стороны.

Чтобы настроиться на нужную частоту, используется переменной конденсатор, который после полной настройки я заменил на постоянный (емкостью 18 пикофарад). Если вращать конденсатор, можно настроить жучок на необходимую частоту.

Частотный диапазон работы жука – 96–99 МГц, его можно поймать на обычный FM приемник. Если взять качественный приемник, жучок можно улавливать с расстояния до 150 м.




Простой радиожучок своими руками для сдачи экзаменов

Долгоиграющий жучок

Предлагаю вашему вниманию шпиёнский радиомикрофон с экстремально низким энергопотреблением. Это, пожалуй, самый долгоиграющий жучок из всех, которые я собирал.

Конечно, за низкую потребляемую мощность приходится расплачиваться небольшим радиусом действия, но для многих целей и этого вполне достаточно.

Радиомикрофон уверенно пробивает две железобетонные стены, а на открытом пространстве дальность действия будет от 50 до 200 м (в зависимости от крутизны вашего приемника).

Схема жучка невероятно проста и содержит всего 6 радиодеталей, не считая батарейки:

Катушка L1 – 4 витка проводом 0.5 мм на оправке Ø2мм. Дроссель – 100 нГн для поверхностного монтажа. Транзистор BFR93A (главное не спутать его с p-n-p-транзистором BFR93).

Собрать такое можно даже навесным монтажом, но я не рискнул – возможны проблемы из-за паразитных емкостей. Поэтому я взял и нарисовал плату цапон-лаком:

и вытравил в хлорном железе:

Все это заняло минут 20. Затем готовую плату облудил и обрезал лишнее:

Самое геморройное дело – это подключить батарейку. В моем распоряжении была старая (!!!) литиевая батарейка CR2032 (которые обычно стоят в материнских платах для питания микросхемы BIOS).

Чтобы избежать лишних проводов, я просто приклеил на обратную сторону платы полоску жести от консервной банки (это будет минусовой контакт):

Остальной кусок жести пригодился в качестве плюсовой клеммы:

Надо чтобы батарейка плотно вставлялась в получившуюся прорезь, вот так:

Осталось только распаять на плату все детальки согласно схеме:

Уверен, его можно сделать еще мельче. Заменить микрофон, расположить детали плотнее к друг другу, взять маленькие часовые батарейки и готово. Можно будет запихнуть всю схему, например, в корпус от маркера.

В качестве антенны применил провод длиной 6 см. Дроссель был изготовлен путем намотки тонкого эмалированного провода на кусочке зубочистки (80 витков).

Микрофон, конечно, большеват для такой схемы, но другого у меня не было. А вообще подойдет любой электретный диаметром 3-10 мм. Обычно их достают из всяких телефонных или домофонных трубок.

Кстати, без микрофона схема не работает – через него идет питание. А еще он выступает в качестве стабилизатора тока.

Важно не перепутать полярность микрофона: минусовой вывод должен звониться на корпус (именно по этой причине я его усадил в термоусадку, чтоп не дай Бог ничего не коротнуло).

Частота регулируется путем сжатия/растяжения витков катушки. В моем случае жучок удалось поймать на частоте 424.175 МГц. Уровень сигнала на таком расстоянии, естественно, зашкаливает:

Если намотать 11 витков на оправке 2 мм, то частота будет примерно 150 МГц. А вообще, данный жучок работает вплоть до 1ГГц. Дальше не пробовал, т.к. ловить не чем.

Чтобы затестить дальность, ушел на улицу и обошел вокруг дома. Поразительно, но в комнате, где остался жучок, отлично слышен каждый шорох.

П.С. Этот малюсенький жучок проработал на полудохлой батарейке почти 2 недели! Страшно представить, сколько бы он протянул на новой, ведь потребляемый ток составляет всего 300 мкА.

Если статья хоть немного помогла, поставьте, пожалуйста, лайк:

…или подпишитесь на новости:

Источник: http://electro-shema.ru/ohrana-zaschita/dolgoigrajushii-zhuchok.html

Мощный радиожучок своими руками

Такой радиожучок может быть использован для профессиональной прослушки конкретных помещений. Мощность такого радиопередатчика довольно высокая, что позволяет передавать сигнал на расстояние до 500 метров.

Устройство также имеет дополнительный усилитель, который повышает чувствительность микрофона до 5 метров. Жук работает в диапазоне ФМ и ловится практически любым приемником (даже на цифровые приемники). В моем случае, жучок показывает 450-500 метров чистой дистанции, но по прямой видимости.

В качестве приемника использовался ФМ приемник мобильного телефона. Для того чтобы изготовить радиожучок своими руками понадобятся:

Микрофон — подойдет практически любой электретный микрофон. Такие микрофоны можно найти в гарнитуре мобильного телефона, в диктофонах, в самих мобильниках или в китайских бытовых магнитофонах.

Питание — крона на 9 Вольт, хотя можно использовать любые источники постоянного тока с напряжением 3-12Вольт. Не, в коем случае не нужно использовать блоки питания.

Жучок ловится на частотах 96-98мГц, но частота может отклониться от указанной частоты на 1-2мГц.

Основные части устройства:

  • Микрофонный усилитель;
  • Передатчик;
  • УВЧ.

Схема радиожучка

Передатчик выполнен всего на одном транзисторе. В нашем случае использован недорогой КТ368. Схема, как всегда — емкостная трехточка.

УВЧ (усилитель высокой частоты) — предназначен для усиления генерируемого сигнала. Именно благодаря этой части, радиожучок имеет такой большой радиус действия. УВЧ можно исключить, а антенну напрямую подключить к коллектору транзистора передатчика, но в таком случае дальность действия будет снижена до 100 метров.

В данном случае была использована макетная плата, монтаж выполнен с двух сторон.

Контур может быть намотан на каркасе с диаметром 5-8мм, состоит из 5-6 витков, провод для намотки использован 0,7-1,2мм.

Устройство имеет достаточно компактные размеры. Транзистор УВЧ может быть заменен более мощным, это увеличит ток потребления схемы, а с ним и мощность в целом.

Антенна — можно использовать кусок многожильного провода (с изоляцией). Длина провода 30 см. Можно также применить спиральную антенну. Она состоит из 80 витков и намотана на оправе 2-3мм (паста от шариковой ручки).

Настройка на нужную рабочую частоту делается вращением подстроечного конденсатора на 20пик.

Как видите, сделать радиожучок своими руками особой сложности не представляет, главное обзавестись необходимыми деталями и следовать представленным советам.

Loading…

Источник: https://all-he.ru/publ/svoimi_rukami/ehlektronika/moshhnyj_radiozhuchok_svoimi_rukami/2-1-0-309

Простой радиожучок своими руками

ПодробностиОпубликовано 22.04.2013 15:30

Этот жучок был изготовлен по просьбе друга. Требовалось изготовить радио жучок для прослушки на небольшом расстоянии (30-50 метров). Было решено изготовить давно проверенную схему. Схема стандартная (емкостная трехточка), компоненты были подобраны путем опытов.

Схема содержит в себе дополнительный усилитель, это увеличивает чутье жучка до 4-5 метров (слышен даже шепот в небольшой комнате).

Передатчик модулирует сигнал, который ловится на обычный FM радиоприемник.

Для опытов был использован радиоприемник от мобильного телефона Nokia N95. С таким приемником сигнал свободно ловится на расстоянии до 60 метров от передатчика, при использовании более качественных радиоприемников, жука можно ловить на расстоянии порядка 100 метров, и это чистая дальность действия хорошо настроенного передатчика.

Для настройки жука лично использовал простой детектор электромагнитных волн. В передатчике применен ВЧ транзистор серии S9018, его отечественный аналог КТ368, хотя можно использовать любые маломощные ВЧ и СВЧ транзисторы (NPN) с рабочей частотой от 500мГц и более.

Устройство можно питать от одного литиевого аккумулятора с напряжением 3,7 вольт, хотя удобно использовать батарейки типа »КРОНА» или “КОРУНД” с напряжением 9 Вольт, хотя схема начинает работать от одной литиевой таблетки с напряжением 3 Вольт.

Катушка состоит из 5-и витков, намотана на оправе с диаметром 3мм, для намотки использовался провод 0,6мм.

Для точной настройки жучка на нужную частоту желательно использовать подстроечный конденсатор. В моем случае жучок работает на частоте 98.45Гц – на этом диапазоне чистый прием, хотя гармоник много.

Микрофон – использован от китайского леера с функцией записи звука. Микрофонный усилитель построен на транзисторе КТ315, хотя можно применить буквально любые маломощные транзисторы обратной проводимости.

Антенна – кусок изолированного многожильного провода (диаметр не очень уж и важен) с длиной 15-20см.

Настройка жука делается вращением подстроечного конденсатора, не желательно играть с катушкой. После точной настройки, можно измерить емкость подстроечника и заменить на постоянный. В схеме использованы керамические конденсаторы с малой утечкой, хотя можно ставить и советские. При использовании отечественных конденсаторов, желательно применить трубчатые конденсаторы.

Схема отлично работает и с использованием SMD компонентов. В качестве оформления, использовалась термоусадка.

АВТОР: АКА КАСЬЯН

СКАЧАТЬ ПЕЧАТНУЮ ПЛАТУ МОЖНО ТУТ

Источник: http://vip-cxema.org/index.php/home/radioperedatchiki/17-prostoj-radiozhuchok

Самодельный жучок — схема

Если есть желание сделать жучок для прослушки своими руками, то материал далее для вас. Данная схема позволит жучку работать на расстоянии до 300м. Понадобится микрофон от телефона — электретный капсюль (применяется также в магнитофонах). На задней плате есть два контакта, один из них идёт к корпусу микрофона. Это минус.

На второй контакт подается питание через резистор 5…20 кОм. Если усиление слишком велико, в цепь эмиттера первого транзистора необходимо включить сопротивление от 100 Ом до 10 кОм. Резистор в цепи эмиттера второго транзистора определяет рабочий ток генератора ВЧ. Не нужно уменьшать его значение ниже 50 Ом — перегрузите транзистор.

Хотя увеличение сопротивления и повышает стабильность генератора и срок службы батареи, но оно же приводит к снижению выходной мощности.
Диаметр намотки контурной катушки — 5 мм, толщина провода — 0.5 мм. Число витков катушки для диапазона FM 5-6.

Вначале рабочую частоту устанавливают подстроечным конденсатором контура, а затем, более точно — растяжением или сжатием витков катушки. Подстроечный конденсатор желательно заменить постоянным нужной емкости.

Катушка связи расположена рядом с «горячей» стороной контурной катушки соосно на расстоянии 2 мм и состоит из 4 витков того же провода.

Сближение катушек (до намотки катушки связи поверх контурной) и увеличение количества витков катушки связи увеличивает полезную мощность в антенне, но снижает стабильность частоты жучка из-за влияния емкости антенны на настройку контура. Поэтому лучше ограничиться максимально возможной глубиной связи, при которой влияние расположения антенны и касание ее руками не приводит к заметному уходу частоты передатчика.

На рисунке показан один из возможных вариантов монтажа жучка (радиомикрофона). Он рассчитан на питание от батареи типа КРОНА и собран на колодке от старой батареи.

С обратной стороны колодки впаиваются два штыря из луженой проволоки диаметром около 1 мм, и на них навесным способом распаивают детали.

На выводах деталей пинцетом можно согнуть кольца и одеть на штыри. Такой монтаж довольно надежен.

После регулировки схемы штыри срезаются на необходимую длину и припаивается верхняя пластина, которую можно сделать из обрезка старой печатной платы. На ней распаивают также вывод антенны.

Вот вы и сделали свой первый жучок своими руками. Почти сделали, остаётся только залить все эпоксидным компаундом и поместить радиомикрофон в металлический кожух (тоже берется от старой батареи).

Напротив микрофона делается отверстие размером 2-3 мм.

Заливка компаундом и экран могут повлиять на частоту настройки передатчика, поскольку диэлектрическая проводимость компаунда больше чем воздуха, и собственная емкость катушки увеличится. Немагнитный экран приводит к небольшому увеличению частоты настройки. Для уменьшения негативного влияния экрана располагайте катушку контура дальше от его стенок.

Теперь вы знаете, как сделать жучок своими руками. Ну а если возиться не хочется, то у нас на сайте описано много готового оборудования. Кое-что можно приобрести в нашем магазине. Если у нас чего-то нет, то можно подобрать по описанию у нас, а затем по гуглить по конкретной модели.

Источник: http://secfishka.ru/slezhenie/6-samodelnyj-zhuchok-sxema.html

Схема жучка для прослушки

Подслушивать нехорошо. Но бывают ситуации, когда необходимо знать, что происходит в комнате маленького ребенка или на занятиях в школе. Для этого требуется самодельная прослушка, использующая наиболее актуальный способ передачи информации — обычные радиоволны.

Самодельный FM жучок

Необходимое приспособление можно приобрести в магазине или заказать на интернет-сайте. Но качественное устройство будет дорого стоить, а дешевый китайский товар быстро выйдет из строя. Поэтому практичнее и дешевле сделать жучка для прослушки своими руками.

Это вполне достижимо. Потребуется немного смекалки и умения, а также недорогие комплектующие и схема простого жучка для прослушки. Подходящие детали необязательно покупать в магазине, вполне подойдут старые, выпаянные из электронной аппаратуры.

Очень интересен миниатюрный девайс для сдачи экзаменов. Собрать его может даже новичок. Он состоит из микронаушника и передатчика.

Ниже представлена рабочая схема жучка для прослушивания, сделанного своими руками:

1. Передатчик
2. Микронаушник.

Схема элементарного жучка для прослушивания

Достоинство этого девайса в его миниатюрности. Наушник, вставленный в ухо, совершенно не заметен со стороны. Радиус действия устройства — не менее 100 метров

Вот более сложная схема радио жучка для прослушки от батарейки в 1.5 V и дальностью передачи не менее 100 метров.

Схема радиожучка с радиусом действия до 400 метров

Нужно обратить внимание на одну отличительную черту плана — импульс к антенне подается от электрода биполярного транзистора, что позволяет стабилизировать рабочую частоту устройства.

Собираем радиозакладку

Получается небольшая и несложная в изготовлении самодельная прослушка, которую легко спрятать в незаметном месте. Однако у этой модели есть небольшой недостаток — антенна длиной 50 см. Это не совсем удобно, если требуется максимально скрыть устройство.

Соединение комплектующих согласно заданной схемеУстановка элемента питания

Как сделать радио жучок для прослушки:

  1. выпилим из тонкой фанеры или текстолита прямоугольник размером 53 мм на 75 мм. На нем будет базироваться самодельная прослушка;
  2. катушку L1 сделаем из медной проволочки сечением 0,3–0,5 мм, накрутив восемь витков на спицу диаметром 30 мм и оставив концы в 1,0 см;
  3. из этой же проволоки сплетем два двухполюсника C2 и C3. Каждый размером по 1,8–2 см. Верхние концы разогнем в разные стороны, нижние залудим;
  4. для дросселя возьмем медный проводок сечением 0,05–0,1 мм и плотно навьем на спичку. Высота накрутки примерно 6–7 мм. Спичку обрежем до длины в 1,0 см, сверху и снизу сделаем прорези, в которых закрепим концы провода;
  5. антенну изготавливаем из кабеля длиной 50 см в пластиковой изоляции, накрутив его спиралью.

Микрофон можно купить в радиомагазине или взять от ненужного сотового телефона. Чтобы правильно расположить детали на основании, потребуется схема жучка для прослушки. Перенесем ее на фанеру. По рисунку сделаем отверстия под детали и вставим их. С противоположной стороны спаяем все детали строго по схеме.

Правила пользования

Рассмотрим, как пользоваться жучком для прослушки. Так как девайс ведет передачу на стандартных радиовещательных частотах, он может быть услышан любым транзистором или сотовым телефоном.

Собрав устройство, включаем FM радиоприемник и ищем сигнал жучка. Его нетрудно отличить от других звуков FM диапазона. При вращении ручек приемника должны слышаться щелчки. Самый громкий звук и будет сигналом радио-жучка. Затем настраиваем прибор на выбранный диапазон.

Ну и в конце нужно напомнить, что самодельная прослушка может использоваться только как домашняя игрушка для скрытого радионаблюдения за квартирой, или как радионяни для ребенка. Не стоит нарушать законодательство.

Источник: https://reckey.ru/besprovodnoe/skhema-zhuchka-dlja-proslushki/

Простой самодельный радиожучок

Маленький радиопередатчик с питанием от батареи для электронных часов, Схема радиопередатчика есть на рисунке 1.

В устройстве есть минимум необходимых деталей и есть питание от батарейки для электронных часов напряжением 1,5 В.

При столь малом напряжении питания и потребляемом токе 2-3 мА Сигнал такого радио микрофона 150 метров.
Продолжительность работы примерно 24 ч.

Задающий генератор собран на транзисторе VT1 типа КТ368, режим работы которого по постоянному току задается резистором R1. Частота колебаний задается контуром в базовой цепи транзистора VT1.

Этот контур включает в себя катушку L1, конденсатор СЗ и емкость цепи база-эмиттер транзистора VT1, в коллекторную цепь которого в качестве нагрузки включен контур, состоящий из катушки L2 и конденсаторов С6, С7.

Конденсатор С5 включен в цепь обратной связи и позволяет регулировать уровень возбуждения генератора.

 Схема миниатюрного радиопередатчика (радиожучка) с питанием от батарейки от часов, В автогенераторах подобного типа, частотная модуляция производится путем изменения потенциалов выводов генерирующего элемента. В настоящем случае управляющее напряжение прикладывается к базе транзистора VT1, меняя тем самым напряжение смещения на переходе база-эмиттер и, как следствие, изменяя емкость перехода база-эмиттер.

Изменение этой емкости приводит к изменению резонансной частоты колебательного контура, что и приводит к появлению частотной модуляции.

При использовании УКВ приемника импортного производства требуемая величина максимальной девиации несущей частоты составляет 75 кГц (для отечественного стандарта — 50 кГц) и получается при изменении напряжения звуковой частоты на базе транзистора в диапазоне 10-100 мВ. Именно по этому в данной конструкции не используется модулирующий усилитель звуковой частоты.

При по возможности ближе к ее заземленному выводу. В качестве антенны используется отрезок монтажного провода длиной 0,8 м, который для компактности может быть скручен в спираль.

Настройка передатчика сводится к установке частоты 88-108 МГц путем изменения индуктивности L1. Частоту настройки контролируют по промышленному приемнику. Транзистор генератора должен иметь ток не менее 1-1,5 мА (при замкнутой накоротко катушке L1).

В заключение хотелось бы отметить, что при увеличении напряжения источника питания до 4,5 В выходная мощность высокочастотного генератора возрастет до 10 мВт. При этом для сохранения девиации частоты рекомендуется подобрать сопротивление резистора R3. Вот и получили самый простой радиожучок своими руками.

Источник: http://bazila.net/energetika-i-radioelektronika/kak-sdelat-samodelnyj-radio-zhuchok.html

Электронный жучок

Источник: http://elwo.ru/index/86-450-5-3

Прослушка – жучки – шпионские штучки – схемы – радиопортал. сайт для радиолюбителей

Источник: http://tranzistor24.ucoz.ru/publ/radiozhuchki/zhuchki/proslushka/15-1-0-51

:: РАДИОЖУЧОК СВОИМИ РУКАМИ ::

Источник: http://samodelnie.ru/publ/samodelnye_peredatchiki/radiozhuchok_svoimi_rukami/4-1-0-56

Как сделать радио жучок

Как сделать жучок.
Иногда бывает так, что нужно срочно узнать определенную информацию, доступ к которой ограничен. Казалось бы, ну вот там, в соседней комнате, за стеной будет проходить к примеру раздача “розовых слонов”, а кому конкретно что достанется- неизвестно.

Эх, если бы был под рукой радио жучок … Но! Нет ничего невозможного! Китайский приемник, несколько деталюшек , батарейка и кусок картонки решат эту проблему. Такой жучок собирается за 15 минут и имеет дальнобойность до 100 метров.

Запаса энергии батарейки хватит на 10-12 Итак, все что нам понадобится для изготовления самого простого жучка – это:- любая старая плата от любой советской или отечественной электронной аппаратуры (самый обычный радиоэлектронный мусор). Там мы запросто накавыряем необходимые детали для простого жучка.

В принципе возможно также применение деталей из любого импортного мусора- для этого нужно вычислить нужные резисторы и конденсаторы обмеряв их мультиметром, а также подобрать высокочастотный транзистор и определить его выводы.

Но пока, дабы не пудрить Вам мозги, рассмотрим вариант жучка с отечественными деталями. Кстати все они до сих пор выпускаются отечественной промышленностью.

А именно нам понадобятся:

-Один транзистор кт315 – трёхногая маленькая штуковина жёлтого, оранжевого или красного цвета (без разницы)- “сердце” нашего радиожучка. На последнем рисунке Вы видите транзистор КТ315 и три буквы “Б”, “К”, “Э” возле каждого из выводов. Это обозначена распиновка выводов транзистора (База, Коллектор, Эмиттер).

На корпусе транзистора в верху, с одной стороны всегда есть скос. Обратите внимание, как буквы расположены относительно этого скоса. Просто запомните это расположение! Это очень важно! Сейчас не будем вникать в подробности, но эти “буквы” и скос нам потом пригодятся.

И ещё один неприятный момент: у транзистора кт315 существует брат близнец- транзистор кт361.

Отличается кт315 от кт361 свойством p-n перехода и расположением напечатанной на корпусе так называемой “буквы серии”. У кт315 буква серии расположена слева (буква “Ж” на фото), а у кт361- по центру. Так вот нам нужен кт315, хотя можно использовать и кт361 поменяв полярность батарейки и микрофона в схеме прослушки. Иначе наш радиожучёк работать не будет.

В общем первый на фото-транзистор кт315, второй – кт361. Главное – суметь их различить.

Скажу также, что буква серии может быть любая: от А до Я- это не имеет значения, главное её расположение(слева или по центру).-Два резистора- продолговатая красная или зелёная штуковина с двумя выводами по краям: -первый резистор сопротивлением 33 кило Ом (надпись на резисторе 33К).

Следует сказать, что вместо этого резистора можно применить также 27 кило Ом и даже 39 кило Ом. -второй резистор сопротивлением – 100 Ом (надпись на резисторе К10 или 100).Не путать Омы и кило Омы – 1 кило Ом = 1000 Ом. Для нашей будущей прослушки особое значение имеет второй резистор – 100 Ом.

По этому он должен быть именно 100 Ом.
– Два конденсатора- емкостью от 560 пикофарад (пФ) до 47 нанофарад (нФ). Как видим деталь не очень критичная, но она должна быть. А выглядеть этот конденсатор может примерно так:В общем, если найдете что-то подобное, смело впаивайте – не ошибётесь.

-полторавольтовая батарейка – для питания радио

жучка. Её хватит часов на 10-12;-немного каких нибудь старых проводов- для монтажа деталей радиожучка;-метр или более очень тонкой лакированной проволоки (0.05-0.1 мм в диаметре- размер не критичен)- применяется во всевозможных сетевых трансформаторах, динамиках, китайских будильниках на пальчиковой батарейке. Из этой проволоки мы намотаем дроссель на спичке.

-метр или более лакированной проволоки чуть потолще(0.3-0.5 мм в диаметре) – применяется в сетевых трансформаторах, в любой советской аппаратуре такой проволоки полным – полно в виде всевозможных катушек и дросселей. Из этой проволоки мы намотаем катушку L1 передатчика и изготовим два конденсатора С2 и С3.

Самое главное, чтобы эти проволоки были покрыты защитным лаком!-микрофон. Именно микрофон а не динамик или громкоговоритель и не наушник. Можно купить или взять от нерабочего или рабочего телефонного аппарата. Микрофон с наилучшими звуковыми характеристиками из тех, что мне доводилось применять для радиожучка, имеет размеры: диаметр 10мм, длина 7мм.

– желательно иметь ферритвый подстроечный сердечникот катушки – чтобы быстрее настроить наш шпионский жучок. Добыть его можно из любого нерабочего отечественного или импортного приёмника или телевизора, выкрутив из какой-то настроечной катушки на плате.
– Кассета для батарейки , или какой либо держатель батарейки.

Можно использовать от радиоприёмника или фонарика, подпаявшись к клеммам. Если ничего подходящего нет, можно припаять провода к батарейке мощным паяльником. Внимание! Если использовать кассету на 2 и более батарейки, необходимо проследить, чтобы питание снималось с одной батарейки, так как батарейки в таких кассетах соединяются последовательно.

То есть, если просто вставить одну батарейку, то питание подаваться не будет. Нужно подпаять провод.

Если ничего из вышеперечисленного у Вас под рукой НЕТУ а прослушку

– радиожучок собрать НАДА, то просто идите в радиомагазин и купите необходимые для сборки детали в соответствии с нижеприведенной схемой. Если НЕТУ радиомагазина, сходите на блошиный рынок или в какую-нибудь ремонтную мастерскую и попросите какого-нибудь копеечного старого хлама.

-Ешё нам для сборки радиожучка понадобится одна спичка, стержень от шариковой ручки и кусок картонки на которой мы это всё соберём – но это уже мелочи. И само собой паяльник, припой и канифоль.
-В общем, поковырявшись в старом хламе мной был добыт вот такой незамысловатый комплект радиодеталей, что нужно чтобы собрать жучок.

Теперь собственно сама схема радиожучка – прослушки:

Наша задача- спаять все детальки друг к другу по этой схеме. Здесь нет ничего сложного, главное внимательно изучить схему жучка.

Особенность схемы- сигнал к антенне подводится с эмиттера транзистора, в отличии от классической схемы жучков

. Это очень важно, так как антенна в меньшей мере влияет на емкость задающего контура. Следовательно рабочая частота более стабильна.Приступим к сборке жучка:
Конечно, при желании можно изготовить модель радио жучка значительно меньших размеров. Мы же рассмотрим данную конструкцию чисто как учебное пособие.Совет: Если вы ранее не собирали электронных схем, вычерчивайте схему радио жучка прям на картонке. Так же желательно предварительно потренироваться, собрав схему на макетной плате и отладить её. После этого можно собирать на картонке окончательный вариант радиожучка.

Итак, вырежем из картона основание размером 53х75 мм. На нём будет собираться наш

радиожучок. Так же нам нужно изготовить катушку L1, конденсаторы С2 и С3, дроссель 1.

– Катушка L1. Намотаем 8 витков лакированной проволоки диаметра 0.3…0.5 мм на стержень от шариковой ручки виток к витку, оставив выводы по 10мм. Выводы необходимо зачистить от лака и залудить оловом для дальнейшей пайки.

-Конденсатор С2 и С3. Из той же лакированной проволоки, что и катушка L1, скрутим по 2 отрезка проволочек, чтобы скрученная часть составляла по 1.5- 2 см. Верхние края не должны замыкаться, нижние необходимо залудить оловом.

При этом между скрученными проволочками не должно быть электрического контакта благодаря слою лака (проверить тестером). Такой конденсатор имеет емкость около 5 -10 пф, что нам и необходимо.

Если не хочется возиться, можно применить заводские конденсаторы на 5- 10 пф.
-Дроссель 1

. На спичку намотаем 100 витков лакированной проволочки диаметром 0.05 – 0.1 мм плотной намоткой. Длина намотки должна составить 5 -7 мм. Спичку обрезать в размер 1 см. Выводы дросселя застопорить в боковых прорезях и залудить оловом.

Далее острой иголкой прокалываем в картонке отверстия под выводы деталей. Вставляем детали. С обратной стороны картонки спаиваем выводы деталей

радиожучка по схеме с помощью любых проводов или проволочек.
Обратите внимание на буквы выводов транзистора КТ315 на схеме! Главное не перепутать обозначения Э, Б ,К. Антенной радио жучка служит 50 см провода в пластиковой изоляции, навитого в виде спирали.Настройка жучка:

При настройке не следует держать жучок в руках, касаться руками его деталей, даже проводов питания и батарейки, а особенно катушки L1 – это приведёт к уходу частоты. Так же при настройке, жучок следует распологать на некотором расстоянии от работающего компьютера, люминисцентных ламп и нагревательных приборов. Эти девайсы наводят помехи на радиосигнал, в результате чего из радиоприёмника слышен сильный фон и гул.
После того как жучок собран, включаем радиоприёмник на FM и пытаемся найти сигнал нашего радио жучка. Этот сигнал легко отличим от остальных сигналов FM диапазона. Если не удаётся принять сигнал, это вовсе не означает, что жучок не работает. Просто его сигнал находится за пределами шкалы радиоприёмника( либо выше, либо ниже). В этом случае, отгоняем стрелку шкалы приёмника в свободный от станций участок диапазона и пробуем снизить частоту сигнала жучка, медленно вводя в катушку L1 ферритовый подстроечный сердечник. При этом из радиоприёмника должны слышаться щелчки- как при быстром вращении ручки настройки приёмника при переборе радиостанций. Один из этих щелчков- самый громкий и есть сигнал нашего передатчика, остальные- так называемые гармоники. Для приёма сигнала без ферритового сердечника нужно увеличить количество витков катушки L1, то есть заменить её. Следует сказать, что заранее нужно заготовить несколько катушек с разным количеством витков, перепаивая их при необходимости. Не факт то, что написано на схеме 6-8 витков. Это зависит от точной толщины проволоки катушки, разброса номинала применяемых деталей, емкости монтажа, емкости (размера) конденсаторов С2 и С3 и т.п. и определяется индивидуально. Так же возможно придётся повышать частоту жучка. Для этого необходимо раздвинуть витки катушки или впаять с меньшим количеством витков. Отдельно следует сказать о конденсаторах С2 и С3. От емкости С2 зависит частота сигнала, от емкости С3 мощьность отдаваемая в антенну. По этому , при необходимости можно изменять длину конденсаторов. Чем длинее С2 – тем ниже частот. Чем длинее – С3 тем больше мощьность в антенне, но тогда и антенна в большей мере влияет на частоту сигнала. Здесь следует искать “золотую середину”.
Но, так или иначе старания увенчаются успехом и сигнал передатчика будет принят. Остаётся только капнуть каплю расплавленного парафина на катушку L1 для фиксации положения витков.

Как установить радиожучок:радиожучёк в укромное местечко прослушиваемой комнаты (шкаф, ящик стола, карман весящего пальто) или ловким движением руки легонько зашвыриваем в темный, труднодоступный закуток. Однако следует соблюдать аккуратность, дабы не повредить монтаж и не нарушить настройку нашего радиомикрофона. Данная конструкция жучка при 1.5 вольтовом питании обладает огромной чувствительностью. Так в комнате 3х5 метров при расположении радиожучка в одном из углов, из радиоприёмника был отчётливо слышен полет мухи средних размеров и тиканье китайских стрелочных часов на батарейке, расположенных в противоположном углу. При подключении к схеме 3-х вольтового питания чувствительность радиожучка немного падает, но возрастает дальнобойность до 150 метров.

Источник: http://radioear.narod.ru/002-kak-sdelat-zhuchok.html

Источник: http://hotmetal.narod.ru/radio/cxem/juki/juk.htm

Электронный жучок

   Экспериментируя со , что был опубликован некоторое время назад, были получены достаточно серьёзные результаты. При 10,5 вольтах и 24 мА, сто метров на простой мобильный телефон с ФМ. Это же расстояние на цифровой приёмник Degen, но со сложенной телескопической антенной.

На Китайский ФМ приёмник – сканер Мамба, на 100 метров берёт уверенно. Чувствительность по микрофону очень высокая, но далось это дело не легко, два дня потратил на настройку, установку режимов… Хоть сам генератор запустился без каких либо проблем, заметил одну вещь – ток потребления генератором зависит и от конденсатора обратной связи.

Пришлось уменьшить его емкость, с монтажом получилось 2 пф. Тут емкость видно добавил сам монтаж, две параллельные дорожки пикофарад 2-3 добавили. Схемное решение электронного жучка и параметры оказались как у автора, за исключением некоторых номиналов и способа смещения каскада усиления.

Не плохая акустическая чувствительность, порядка 5-8 метров, чего не скажешь вблизи. Короче остался звуком немного недоволен.

   Поэтому были продолжены эксперименты, чувствительность большая, но чересчур, а добавлять АРУ не стал, чтоб не усложнять схему. Просто решил по другому промодулировать вч генератор. Усилитель НЧ остался штатный, добавилась только цепочка варикап – конденсатор, в задающий генератор. Вышла 100% ЧМ модуляция.

    Вот теперь чувствительность по микрофону даже очень! Ёмкости варикапа оказалось куда предостаточно, при емкости С6 15 пф свободно слышен разговор среднего тона в соседней комнате.

Акустическая чувствительность в разы превышала от аналогичного варианта, было решено уменьшить емкость, так на 3 пф остановился. Пробовал с разными варикапами, КВ109-122 разницы особо нет, слабый уровень – емкость С6 увеличиваешь, сильный – уменьшаешь.

В таком варианте акустическая перегрузка от сильных звуков (близкого к микрофону разговора) оказалась более приемлема.

   Печатную плату немного переделал, при тех же размерах. Плата вышла 40х18 мм. Моточные данные контуров не изменял, примерно даже и частота совпала.

Ухода частоты почти не заметил – свободно брал в руки, любая манипуляция с антенной, но конечно только не в задающий контур. Естественно если поместить в экран – будет не хуже кварцованного.

Ниже представлены фотографии нескольких вариантов исполнения жучков с варикапной модуляцией:

   А вот еще один из вариантов переделки электронного жучка.

    Изменение в основном коснулось НЧ части жука. Больших усилений нужно не всегда, поэтому было принято решение убрать вообще усилитель НЧ, и посмотреть, что из этого выйдет. А не тут то было! Чувствительности оказалось предостаточно, хорошо прослушивается помещение целиком. Даже сформировался некий акустический тест – кварцевые электромеханические часы, слышимость превосходная.

   Здесь не стоит забывать, что чувствительность напрямую будет влиять и от качества самого микрофона (желательно попробовать несколько экземпляров). Выходная мощность, чувствительность по микрофону, частота передачи – совпали с первым вариантом электронного жучка.

   Естественно несколько уменьшилась плата, да и микрофонная акустическая перегрузка уже полностью отсутствует: вблизи очень громко, но нет даже намека на искажения.

От марки варикапа и от емкости конденсатора С6, жучок элементарно превращался в радиомикрофон. Чувствительность по микрофону падала в разы, схема свободно бралась руками. Получалась чистая речь, 30-50 см.

А главное, нет шума – в приемнике тишина, слушать помещение одно удовольствие! Эксперименты проводил -igRoman-

   Схемы для начинающих

С описанным ниже устройством, прослушка определённго помещения представляется очень простым делом. Достаточно поместить его в любом месте обьекта и в течении нескольких месяцев, вся информация оттуда будет передаваться вам на ФМ – приёмник.

Все привыкли к тому, что радиожучёк представляет собой обычный генератор на ёмкостной трёхточке с микрофонным усилителем и выходным УВЧ. Но иногда, появляются схемы совершенно непохожие и нестандартные.

Такой была схема радиомикрофона – прослушки, из знакомой многим книги “шпионские штучки”.

Отличительной особенностью является сверхнизкое потребление тока от источника питания – около 0,2мА. Радиус действия где-то до 20 метров. Как раз для прослушки соседей.

Данная прослушка собрана по необычной схеме высокочастотного мультивибратора (сравните с классическим), где нагрузкой является колебательный контур. Его особенность в стабильном запуске широком диапазоне питающих напряжений: от 0,7 и до 12 вольт.

В зависимости от катушек L1-L2, частота генерации может составлять более 0.5ГГц. При изменении напряжения батареи питания частота меняется не более чем на 0.2МГц! Для частот свыше 0.5ГГц, колебательный контур представляет собой петлевой резонатор с отводом от середины.

Катушки мотаются проводом ПЭЛ0.6 и содержат 12 витков на оправке 4мм. Транзисторы использовал только 2т386, но можно применить и импортные СВЧ.

Это ещё одна модификация данной схемы встречаемая в интернете, и хотя лично я её не проверял – если кто запускал, пусть напишет свои отзывы и коментарии. Так-же встречал вариант, в котором модулирующий НЧ сигнал подавался от микрофона через конденсатор на коллектор транзистора. Деталей в этой схеме используется минимум, и собирается данный радиомикрофон за 10 минут.

Питать вполне можно от одной пальчиковой батареи. При использовании качественной дураселл или енердрайзер, время работы этого жучка составляет ПОЛ ГОДА! Не верите? Считаем: 0.2мА*24 часа = 12мА/сутки * 180 суток = 2А. Это и есть примерная ёмкость пальчиковой батареи. Готовое устройство засовываем например в маркер, ставим его в директорский оффис, и надолго забываем о нём !

Микрофон стандартный пуговичный или миниатюрный от мобильного телефона. Антенну лучше использовать кусок провода, где-то пол метра, но в крайнем случае, в пользу миниатюризации и в ущерб дальности можно поставить такую.

Выключатель питания по вполне понятным причинам этому жучку не требуется. Чуствительность микрофона при прослушке, несмотря на отсутствие отдельного каскада УНЧ, получается очень высокой – слышно шёпот по всей комнате.

   Хочу представить вам конструкцию нового и очень простого жучка который собрал совсем недавно. Данный жук был сделан специально для прослушки одной девушки, но так и не послужил для своей цели, по некоторым причинам.

Радиожук был смонтирован в корпусе от зажигалки, а девушки не курят, шутка! Жучок получился достаточно качественный и дальнобойный для своих размеров, питается сие чудо от двух последовательно соединенных литиевых таблеток с напряжением в 3 вольта каждая.

   Дистанция радиожучка достигает до 70 метров при прямой видимости, монтаж желательно выполнить на макетной плате, печатную плату смотрите ниже.

   Номиналы деталей не желательно отклонять, поскольку чистые 70 метров радиожук пробивает именно с такими номиналами деталей. Резистор который ограничивает ток микрофона (на схеме резистор без надписи) подбираем в пределах от 5 до 10 килоом.

   Микрофон подойдет любой электретный, нужно подобрать микрофон с большей чувствительностью, например всем жукоделам отлично знакомый микрофон от китайского магнитофона, можно применить также микрофон сосна отечественного производства.

Транзистор можно заменить отечественным, типа кт368 или же импортным аналогом С9018. Для повышения чувствительности микрофона можно добавить усилительный каскад на одном транзисторе, хотя и без него чувствительность по микрофону порядка 4 – 5 метров.

Резистор 330 ом можно понизить до 220 ом, меньше не стоит!

   Катушка содержит 6 витков на оправе диаметром 0,7 миллиметр, жук отлично работает и от пониженного источника питания, например от одной пальчиковой батарейки с напряжением всего 1,5 вольт, в таком случае дистанция жучка конечно спадет (до 20 метров) но на качество передачи сигнала это почти совсем не повлияет. Антенной случит кусок многожильного, изолированного провода с длиной 20 сантиметров, можно использовать одножильный лакированный провод, но использование последнего не рекомендовано. Готовый радиожучок помещаем в коробку от спичек, или как в данном случае – в зажигалку.

   Корпус зажигалки, как видно по фотографиям – металлический, но при использовании металлических корпусов нужно ее изнутри изолировать лаком или другими изоляционными материалами, например скотчем или изоляционной лентой.

Двух литиевых таблеток хватает на 3 – 4 дня непрерывной работы. Жучок работает сразу, если конечно все собрано правильно, рабочий диапазон устройства 88 – 108 ( фм ) мегагерц.

В основном ищите рабочую частоту жука в пределах 95 – 100 мегагерц.

Поделитесь полезными схемами

    Эта схема качера Бровина самая простая из всех существующих. Она проверена не раз и всегда работала, даже со значительными отклонениями используемых радиодеталей.
    Изучая схемотехнику автомобильных усилителей мощности, наткнулся на очень интересный моноблок предназначенный для питания автомобильного сабвуфера.
     Как сделать самому постановщик помех, для нейтрализации громкого шума от нехороших соседей? Предлагаемая глушилка предназначена для локального подавления сигналов ТВ и FM радио. Хочу сразу напомнить, что за постановку искусственных помех штраф на 20-70 минималок, с конфискацией технических средств ст. 139-3 КОАП РФ.

Ну чё шпионы, дослушались? Соседи по телефону уже не разговаривают, боятся? Но соседи продуманные, они еще могут между собой общаться…

Фигня все это! Пришло время делать девайс №2 который и тут их обломает. Как ты наверно догадался, он предназначен для прослушивания обычного разговора.

Я надеюсь поле изготовления девайса 1-го ты уже кой-че шаришь в электронике, поэтому грузить буду поменьше. Вот схема девайса :

R1 – 2,2 кОм, R2 – 240 Ом. С1 – 20 пф, С2 – 47 пф, С3 – 1500 пф. L1, VT1, GB1,

смотри текст

Если ты не слепой, и мозги еще совсем не выветрились, то ты наверно заметил что появилось несколько новых деталей. С них и начнем. Первая деталь – перечеркнутый треугольник – на схеме обозначает антенну.

В данном случае это означает, что коллектору транзистора VT1 надо припаять кусок провода длиной 37см. Деталь с обозначением GB1 – это батарейка. Здесь отлично катит та, что ставится в компы и калькуляторы, т.е. литиевая “таблетка” на 3V. Ну и самое главное.

Кружочек с палочкой, возле которого стоит + – , это микрофон. Его можно надыбать в телефонах, магнитолах, диктофонах, или на крайняк пойти купить в магазине. Чтобы тебе не схватить геморрой с его подключением, внимательно смотри рисунок ниже.

Если добытый тобой микрофон не соответствует рисунку то можешь сразу колбасить его молотком 🙂

Ну вот, с основными деталями вроде разобрались. Осталось только сказать, что катушка содержит 6 витков на стержне от гелевой ручки, а транзистор надо ставить наш КТ3107Б или КТ3107БМ, что однохуйственно. Кстати провод для катушки на этот раз 0,5мм. Теперь можешь смело паять девайс.

После включения все должно работать сразу. Способ настройки такой же, как в первой части статьи. Только если частота не находится в пределах 88-108 мГц, а где-нить на 74, то надо поставить кондер С2 на 30 пф. Ну вот и все.

Как всегда советую еще раз прочитать УК РФ и желаю не получить звиздюлей от соседа.

L1 – 5-6 витков на оправке 4 мм. L2 – 4-5 витков внутри или поверх L1. Провод 0.5 мм. Рекомендую поэкспериментировать с соотношением витков и расположением катушек. Транзистор КТ368 или КТ3102, микрофон от импортного телефона, магнитофона. Обычно схема работает сразу после включения.

В любом случае рекомендую померить напряжение на базе транзистора высокоомным вольтметром, – оно должно быть порядка 1,1-1,2 В. Если же оно другое, то надо подобрать сопротивление R1 пока не будет все как надо. Иногда возникающие проблемы обусловлены тем, что микрофоны изготовляемые разными фирмами отличаются сопротивлением ( 1.1 кОм примерно).

Если большая выходная мощность не требуется, можно увеличить R2 до 200 Ом. В этом случае потребляемый ток составит около 7 mA , а это примерно 100-150 часов работы от батарейки “крона”.

Можно применять и другие микрофоны например “Сосна” или МКЭ333, а также запитывать микропередатчик от 3- 5 В, но в этом случае придется изменять сопротивление R1 так, чтобы напряжение смещения на базе транзистора было порядка1.1-1.2В.

Главная особеность – простота настройки и надёжность

Эта наиболее распространенная схема, которую можно встретить в Интернете. Отличается простотой сборки и настройки, малыми размерами, а также своей не очень высокой стабильностью. Но для новичков я бы рекомендовал именно ее.

Все используемые мной детали были в SMD корпусах (Размер 0805) Для начала советую взять в корпусе 1206

Между плюсои и минусом питания(параллельно батарейки) советую поставить конденсатор ескостью 0.01 мк. Катушка имеет 5-6 вит. проводом диаметром 0.5мм на оправке диаметром 4-5 мм (возьмите стержень от гелевой ручки) Питание от 4.5в до 9в. Антенна – кусок провода, длиной 40 см. Микрофон от китайского магнитофона, или вообще любой китайский

Детали на плате слева на право:

R 10к R 100к R 10к R 10к C 10н C 15пф

С0.1мк С0.1мк КТ368а9 С15пф

КТ3130а9 R 3к С75пф R100

Настройка.

Настройте приемник на примерно 96 мгц. Подключите питание (ИСПОЛЬЗУЙТЕ БАТАРЕЙКУ крона или аналогичную !!! Не китайский блок питания ). Покрутите ручку настройки приемника. Если себя плохо слышите- 1) Поищите еще 2) посжимайте/ порастягивайте катушку. Если при включении передатчика в приемнике не слышно изменений вероятно 1) ошибочный монтаж или 2) неисправен второй транзистор

Если слышно, но плохо, то 1) подберите вместо резистора (на плате в верхнем левом углу 10к) другой. 2) нужно заменить первый транзистор.

Вот такой получился жучок. Довольно маленький. Для уменьшения рамеров можно использовать микрофон еще меньшего размера, например Сосна, но все равно элемент питания (батарейка крона) особо не уменьшишь.

Экономичный, малогабаритный передатчик на 96-108 МГц. См. рис.

В те недалекие времена, когда за жучки еще не так круто гоняли, на Митьке можно было увидеть и купить несколько видов этих изделий – в розетках-тройниках, ручках и параллелепипедах из компаунда. Большинство из них было сделано по приведенной ниже схеме.

Мы лично собрали несколько таких устройств (из разных марок деталей) и убедились в работоспособности и хороших параметрах схемы – высокая стабильность частоты, высокая чувствительность (разборчиво слышен очень тихий шепот на расстоянии 2 м) и достаточная дальность передачи (при питании 9В, на приемник плеера “SONY”, по прямой видимости – не менее 100 м, а в железобетонном доме – по квартире стабильно, дальше не пробовали). Все детали легкодоступны. Размещайте его где хотите – в меру фантазии. Резисторы (Все 0,125 Вт) R1 – 50…110 k R2 – 300 k R3 – 200 Конденсаторы (Любые) С1 – 47 Н С2 – 510 С3 – 30 р С4 – 8,2 р С5 – 120 р Транзистор – VТ1 – КТ368. Коэффициент усиления его должен быть не менее 150. Материал корпуса значения не имеет, но вроде лучше пластмасса.

КТ368 в пластмассе

КТ368 в металле

Микрофон “Сосна”

Если требуется разместить жучек в плоской вещи (например в калькуляторе), то можно использовать планарный транзистор КТ3101. Тогда L1 будет содержать витков 15 провода 0,25 … 0,3 и иметь диаметр – 1,5 мм. Для частоты 96 МГц катушка L1 содержит 5-6 витков провода ПЭЛ-1 (любой медный изолированный) диаметром 0,68 мм (0,5 – 0,8 мм) на оправке диаметром 5 мм.

Пишут, что работа жучка улучшается, если намотать L1 на корпус транзистора. Как правило, из-за различий параметров деталей и применения близких номиналов сигнал может оказаться в любом месте УКВ диапазона. Антенна – кусок провода около 30 см.

Для уменьшения длины антенны можно попробовать сделать ее резонансной, навив на диэлектрической оправке некоторое количество витков, которое подбирается опытным путем. Оно зависит от параметров конструкции и транзистора. Например, на оправке диаметром 2,5 мм длина антенны, намотанной проводом диаметром 0,16 мм, получалась от 40 до 60 мм.

В конструкции применен малогабаритный микрофон “Сосна” (на рисунке). Его реальные размеры 9х5х2 мм. Чем выше чувствительность, тем лучше. Это чудо техники можно приобрести на Митинском рынке или в магазине “Кварц” (вот его телефоны: 963-61-20, 964-08-38). Подбор микрофона по оптимальному току осуществляется резистором R1 в пределах 15 к.

Не пренебрегайте этим, часто работа жучка улучшается, а иногда из-за плохой подборки номинала этого резистора может быть очень слабая чувствительность. Резистором R2 следует подобрать смещение по постоянному току транзистора. Если не возбуждаются колебания, то надо подобрать С4 (если схема собрана правильно).

Антенну настраивают в резонанс следующим образом: антенну-провод берут заранее большей длины и, откусывая по 1 см, с помощью индикатора напряженности поля (схем много в литературе, ничего сложного) определяют максимум излучения. Ток потребления при этом должен быть минимален. Частоту настраивают сжимая или раздвигая витки катушки L1.

Если вы уверены в правильности своего выбора, то желательно залить ее компаундом (эпоксидкой, хуже “Моментом”), чтобы избежать ухода частоты от теплового расширения, механических воздействий и микрофонного эффекта (постучите по катушке при работе передатчика и услышите дребезжание в приемнике). Приемником в экспериментах может служить любой приемник с УКВ диапазоном (желательно расширенным – 65-109 МГц).

Номиналы деталей некритичны и могут отличаться в ту или иную сторону в полтора раза. Я принимал сигнал этого жучка, работающегов комнате ж/б дома на расстоянии около 300 м при отсутсвии прямой видимости на приемник плейера. Чувствительность по НЧ позволяет прослушивать громкий разговор в комнате.

Если же тракт НЧ дополнить еще одним каскадом усиления, то становится слышим даже тихий шепот…Правда, от громкой речи схема тогда перегружается и бы надо еще ставить АРУ.

Если же вам требуется передатчик – радиомикрофон (когда вы планируете непосредственно бубнить прямо в микрофонный капсюль), то каскад усиления НЧ вообще не нужен.

Микрофон – телефонный электретный капсюль (применяется также в магнитофонах). На задней плате есть два контакта, один из них соединен с корпусом микрофона. Это минусовой вывод – общий. На второй контакт подается питание через резистор 5…20 кОм. Если усиление слишком велико, в цепь эммитера первого транзистора включите сопротивление 100 Ом…10 кОм.

Резистор в цепи эммитера второго транзистора определяет рабочий ток генератора ВЧ. Не уменьшайте его значение ниже 50 Ом – транзистор будет перегружен. Увеличение сопротивления повышает стабильность генератора и срок службы батареи, но приводит к снижению выходной мощности. Диаметр намотки контурной катушки – 5 мм, провод 0.5 мм. Число витков катушки для диапазона FM 5-6.

Грубо рабочую частоту устанавливают подстроечным конденсаторм контура, а точно – растяжением/сжатием витков катушки. Подстроечный конденсатор желательно заменить постоянным нужной емкости. Катушка связи расположена рядом с “горячей” стороной контурной катушки соосно на рассоянии 2 мм и содержит 4 витка того-же провода.

Сближение катушек (вплоть до намотки катушки связи поверх контурной) и увеличение кол-ва витков катушки связи увеличивает полезную мощность в антене, но снижает стабильность частоты из-за влияния емкости антены на настройку контура (т.к. каскад усиления мощности отсутствует).

Поэтому ограничьтесь максимально возможной глубиной связи, при которой влияние расположения антены в пространстве и касание ее руками не приводит к заметному уходу частоты передатчика.

Телефонный микропередатчик

Генератор микропередатчика выполнен на высокочастотном транзисторе VT1 прямой проводимости типа КТ361, между базой и эмиттером которого включен контур С1,L1. Катушка L2 служит для связи с линией, которая в данном случае играет роль антенны.

Недостатками данного устройства являются небольшой радиус действия и наличие сетевого фона вследствие отсутсвия стабилизатора напряжения. Однако эти недостатки компенсируются исключительной простотой и дешевизной данного устройства. Катушка L1 содержит 4…6 витков провода ПЭВ 0.5 мм на диаметре 6 мм для диапазона 65…108 MHz.
Передатчик включается в разрыв телефонной линии.

использованы материалы сайтов www.hackersrussia.ru, www.cxem.net

Радиомикрофон (жучки) — СХЕМЫ — Каталог статей

На нашем портале мы привыкли видеть радио-жучки с питанием от 3-вольтовой батареи и выше. Замечено что это стало
почти традицией.
В тоже время 1,5 вольтовые схемы не пользуются большой популярностью, в основном из за малого радиуса действия,
довольно нестабильной и капризной работы.
В связи с этим было задумано отработать некую схемку, которая бы как то восполнила этот пробел.
Перебрав и переварив в мозгу разные варианты, проделав серию экспериментов, пришел вот к такому схемному решению.
Причем в последствии прорабатывалось два варианта. Для диапазона FM распространенных китайских приемников 88-108
(или перестроенных), и для диапазона 4хх. Модуляция в обейх случаях WFM, т.е. широкополосная.
Поделившись с коллегами данной идеей, этому жуку было дано имя «Колибри».
А почему бы и нет, ведь у нас на портале уже есть «Оса», «Шмель», и даже приемник «Клевер»придуман для них.

При разработке данной схемы на карту в первую очередь ставился такой параметр, как стабильность частоты. В связи с
этим пришлось применить несколько видоизмененную схему генератора. В принципе это та же трех-точка (транзистор VT1),
но с более стабильными параметрами. При просадке питания работоспособность схемы сохраняется от 1,5 до 0,6..0,8
вольта. При этом от 1,5 до 1 вольта частота его почти «не уходит», и свободно отслеживается системой АПЧ приемника.
Далее, чтобы увеличить радиус действия, был применен УВЧ на транзисторе VT2. В результате дальность работы схемы
существенно возросла.
При испытаниях в качестве образца для сравнения радиуса действия на макетке на-скорую была собрана схема
одно-транзисторного жучка с питанием от трех вольт. Антенны обеих жуков 65 сантиметров, частота 115 мегагерц. Прием
велся на обычный (перестроенный до 125 мгц) китайский приемник с ручной настройкой частоты. Измерение расстояния
проводилось субъективно. Так вот, на удивление, обычного жука «Колибри» переплюнула по дальнобойности практически в
2 раза, и даже чуть больше. И это при питании от полутора-вольтовой батарейки! Для примера, частотомер из китайского
приемника «чувствует» обычного жука при поднесении к антенне на 10..20 см, устойчиво отображая частоту, а «Колибри»
он «чует» уже с метра. Добавлю, обычный жук потребляет 4..6 миллиампер. «Колибри» же укладывается всего в 4 с
небольшим миллиампера.
Данная схема настроена на частоту 115 мегагерц, но с легкостью может быть перестроена на другой участок FM диапазона,
путем изменения количества витков катушки, либо сжатия-растяжения ее. Никакие другие элементы при этом менять не
нужно.
Отработал он у меня на испытании 10 дней. Точнее 9 дней, а на 10-ый батарея «кончилась».
По наблюдениям на 9-ый день дальность стала падать заметно, уход частоты от начальной составил где то около 2
мегагерц, оставшиеся питание порядка 0,8 вольта. Качество звука на слух почти не пострадало, правда при громких
звуках искажения были заметны.

Детали и конструкция

Катушка L1 моталась на стержне от гелиевой ручки, диаметром 4,5 мм. Повод 0,5 мм, 4 витка для 115 мгц.
Дроссель Др.1 – 20 витков провода 0,2 мм, намотанных на резисторе сопротивлением 1мОм, мощностью 0,25..0,125 вт

(отечественный).
Питание – элемент ААА (мизинчик), напряжение 1,5V.

Микрофон, примененный в схеме, обычный дешевый пятирублевый, который используется в бытовых радиотелефонах.
Чувствительность по звуку – шепот с 5-и метров различим. Возможно в некоторых случаях микрофоны придется подбирать
(надеюсь в особых случаях, по вине самих же микрофонов), потому что ширпотреб как известно имеет разбросы в
параметрах чувствительности. Каскад дополнительного УЗЧ для микрофона во многих случаях ставить не стоит, потому как
усиливается не только нужный нам сигнал, но и посторонние шумы с окон, с улицы и пр. которые забьют шепот (проверено
на практике).
//У меня через двойную раму слышно как на улице птички щебечут//
Чтобы не быть голословным, выкладываю образец записи в пустой комнате 18 кв.м, сейчас в ней никого нет. Дверь плотно
закрыта, окна — двойные рамы. Жук находится в другом углу комнаты, до окна 5 метров. Окно закрыто, но даже через
него слышны шумы с улицы.
Запись велась с китайского приемника-мыльницы на микросхеме СХА1691, модуляция ШЧМ.

[URL=http://vrtp.ru/screenshots/1912_test.zip]Образец тишины

ZIP-архив 428кб с файлом МР-3[/URL]

Следующий образец — та же комната 18 кв.м, жук расположен на шкафу. Обьект — дети, играющие на компьютере (слышен
шум от системника и звуки игры). От жука до них расстояние 5 метров (небольшая гулкость комнаты ощутима). Запись без
обработок как есть. Из записи видно, что дополнительного каскада ЗЧ добавлять не нужно, он уже явно лишним будет.

Запись разговора

— ZIP-архив с файлом МР3, размер 340кб

Печатная плата из 2-х стороннего текстолита толщиной 1 мм. Нижний слой платы используется как дополнительный экран,
и дополнительно соединяется перемычками через отверстия в плате по линии минусовой шины питания.
В данном варианте конструкции миниатюрность платы не преследовалась, потому как она разрабатывалась под колодку
элемента питания ААА . Детали на ней расположены довольно свободно, и данный вариант хорошо подойдет для тех, кто
еще только осваивает SMD монтаж.

Рисунок платы

Файл платы здесь

miller писал: решил повторить, правда немного видоизменил печатку и уменьшил размер, жук-чудо, заработал
сразу, запитал от одного элемента выдернутого из «кроны» напряжением около 1,48В ток составил порядка 3,8-4,2мА
частота 111 МГц, немного поэкспериментировал с микрофонами и подобрал по лучшей акустике.
Фото от miller

Теперь переходим ко второй части,
идем на повышение рабочей частоты


Радиомикрофон «КОЛИБРИ-4хх»

Питание: 1,5 вольта

Выше упоминалось, что «Колибри» можно легко перестроить в пределах участка диапазона FM, меняя лишь количество
витков катушки. Но, чтобы подняться до диапазона 433 мгц, схему пришлось все же немного изменить, чтобы сохранить ее
стабильные параметры на таких частотах. Эти изменения в принципе незначительные, и заключаются в добавлении дросселя
в цепь эмиттера (по совету Werewolf). Применение дросселя позволило избавиться от конденсатора в цепи
эмиттер-коллектор, повысились КПД и стабильность генератора. Остальные элементы схемы, кроме задающего
колебательного контура, так же не были затронуты, что избавило схему от дополнительной подстройки.
Данная схема будет выглядеть так:

Катушка контура L1 моталась на сверле диаметром 2,5 мм и для 400..433 мгц содержит 3 витка, проводом 0,4..0,5 мм.
Дроссель Др.1 — 15..20 витков проводом 0,2 на резисторе R3.
Катушка L2 — проводом 0,2 до заполнения на оправке — резисторе мощностью 0,125 вт.

Испытания показали следующие результаты:
Частоту выставил растяжением катушки на 425 мГц.
При касании к антенне рукой частота передатчика уходит не более чем на 500 килогерц, При изменении напряжения
питания (просадки батареи) от 1,5 до 0,8 вольта, частота уходила на 1 с небольшим мегагерц, далее следовал срыв
генерации.
Прием велся на радио-сканер. Модуляция – WFM.
Дальность не проверял, но субъективно, судя по показаниям волномера, метров 150-200 будет.
Чувствительность по микрофону – шепот в пределах комнаты различим.
Потребляемый ток – 5,5 миллиампера.

Рисунок печатной платы

Плата LAY в ZIP-архиве

ПРИМЕЧАНИЕ АВТОРА: Данный жучок должен быть исполнен на 2-х сторонней печатной плате, нижняя сторона которой
одновременно является экраном устройства. В минусовой шине на плате просверлено несколько отверстий, через которые
нижняя сторона соединяется перемычками. При несоблюдении данных мер, об стабильной и устойчивой работе схемы
можно забыть!

Вариант в маркере, от пользователя Nikolai4.

Собрал этот жучок и запихнул его в корпус маркера.
дальность от этого пострадала, в радиусе квартиры ловит 98МГц.

Вариант в ручке, от пользователя sfinksss.

Спаял и эту птичку. Шмелю уступает намного, но радует напряжение и потребление. Наигрался, в контур наживил ещё
кондер,мег на 98 опустил,запихал в ручку. С мобильным телефоном хороший комплекс. Метров на 30 тянет через
кирпичную стену.ВОТ.

Печатка 5мм на 23мм,оконечный транзистор ставится вверх копытами(корпус прижимается к ровной твёрдой поверхности и
швейной иголкой аккуратно загибаются ноги в обратную сторону).При нормальной антенне работает хорошо,дальше 100
метров шарашит..Запихнутая в ручку и с укороченной антенной больше 30 метров на приёмник(TEA5710) получить не
удалось,но больше и не надо.

Файл платы LAY

Кстати, элементы питания от копеечных зажигалок со светодиодным фонариком, я использовал 3шт параллельно, но и на одной
пашет.
http://vrtp.ru

Цепь антишпионского радиочастотного детектора

— Беспроводной детектор ошибок

Антишпионская цепь или детектор ошибок — это устройство, которое обнаруживает скрытые беспроводные электронные устройства, такие как беспроводные микрофоны, шпионские камеры, устройства Wi-Fi, GPS-трекеры или любое другое устройство, которое излучает некоторые вид радиочастоты (RF).

Предложенная конструкция может быть специально использована как:

  • Схема детектора сигнала Wi-Fi
  • Схема детектора сигнала FM-передатчика
  • Схема детектора шпионской камеры Wi-Fi
  • Схема детектора беспроводного микрофона

Обзор

Также называемые антишпионскими радиочастотными снифферами, они обычно используются для сканирования и обнаружения скрытого электронного наблюдения, которое может быть установлено для тайного наблюдения за «целью» или противником и тайного изучения их планов.

Устройства обнаружения ошибок в основном используются детективными агентами, полицией и секретными агентами для отслеживания поведения подозреваемого в преступлении или личного клиента.

Представленная здесь схема детектора жучков была эксклюзивно разработана мной и может использоваться для обнаружения, точного определения любого скрытого беспроводного устройства или нежелательного наблюдения, установленного в комнате.

Скрытые шпионские устройства могут находиться внутри кроватей, шкафов, столов / стульев, цветочных горшков или вообще в любом месте, о котором нормальный человек меньше всего подозревает.

Выявление такой скрытой нежелательной системы наблюдения невозможно без использования дорогостоящего и сложного оборудования. Однако представленная здесь идея схемы не только дешевая в сборке, но и идеально выполняет свою работу.

Полную принципиальную схему можно увидеть ниже:

Результат тестирования видео

ПРИМЕЧАНИЕ: чувствительность схемы можно отрегулировать до гораздо более высоких уровней, либо увеличив номинал резистора 2M2, либо добавив еще два. Каскады операционных усилителей, включенные последовательно с вышеуказанной схемой, так как у нас уже есть два запасных операционных усилителя внутри ИС.


Описание схемы

Схема в основном построена с использованием четырехъядерного ОУ IC LM324. Хотя в ИС встроено 4 операционных усилителя, в приложении для обнаружения ошибок фактически реализовано только два операционных усилителя.

Каскад A1 и A2 идентичны, и оба сконфигурированы как схемы инвертирующего усилителя с высоким коэффициентом усиления.

Поскольку два усилителя соединены последовательно, общее усиление значительно увеличивается, что делает схему очень чувствительной к радиопомехам.

В основном усилители работают через следующие этапы:

  1. Антенна улавливает электрические помехи, отправляет их на усилитель операционного усилителя A1, который усиливает их от 10 до 100 раз в зависимости от номинала резистора обратной связи R1.
  2. Выходной сигнал от A1 отправляется на следующий операционный усилитель A2 через C2, который блокирует постоянный ток, и разрешает только выбранную частоту переменного тока.
  3. A2 дополнительно усиливает частоту от 10 до 100 раз в зависимости от резистора R4. C1 обеспечивает стабильность операционного усилителя и предотвращает случайные наводки.
  4. R2, R3 гарантирует, что входы операционного усилителя действуют как дифференциальные входы для обнаружения мельчайших изменений принимаемых электрических сигналов.

Схема настолько чувствительна, что может легко обнаруживать все типы электрических шумов, даже помехи от громовой молнии.

Я был удивлен, когда увидел, что эта схема детектора ошибок легко улавливает сигналы от моего беспроводного устройства Wi-Fi с расстояния 2 фута. Фактически, когда устройство было помещено на кровать, я обнаружил, что светодиод ненормально мигает, как если бы цепь была нестабильной и неисправной.Я был очень разочарован.

Потом я поднял его и поставил на некотором расстоянии от кровати, и светодиод просто погас. Я попытался снова положить его на кровать, и светодиод снова начал мигать. Я все еще не мог понять причину, и подумал, что, возможно, кровать действовала как большая антенна и вызывала беспокойство.

Однако, в конце концов, я понял, что это происходит, потому что мой интернет-Wi-Fi также был размещен на той же кровати на некотором расстоянии.

Я снял устройство WiFi с кровати, и светодиод детектора жучков просто снова отключился.

Затем я провел несколько повторных тестов и убедился, что устройство на самом деле обнаруживает радиочастоты, а мигание светодиода не связано с нестабильностью или неисправностью.

После подтверждения я построил последнюю схему детектора ошибок и представил ее здесь для вашего удовольствия от чтения!

Список деталей
  • R1, R4 = 2,2 Мэг
  • R2, R3 = 100 K,
  • R5 = 1 K
  • C1, C2 = 0,1 мкФ PPC
  • A1, A2 = 1/2 LM324 op amp

Описание распиновки LM324 можно найти ниже:

Для дальнейших запросов или информации используйте поле для комментариев ниже.

О компании Swagatam

Я инженер-электроник (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Простая ошибка FM-радио


В середине 1970-х годов на рынке появилось большое количество небольших FM-передатчиков, работающих в диапазоне FM-радиовещания (88-108 МГц).Все началось с набора для самостоятельной сборки от датского производителя Jostykit, который позволил каждому построить небольшой FM-передатчик за несколько евро. Такие передатчики обычно состоят из одного транзисторного генератора с простой резонансной схемой, иногда с дополнительным транзистором, который используется в качестве предварительного усилителя звука. На изображении показаны несколько примеров, которые были доступны в европейских магазинах электроники в середине 1970-х годов. Показанный здесь передатчик был построен в середине 1970-х годов и имеет размеры всего 1 x 2 см. При правильной постройке дальность действия может составлять несколько километров.


Хорошо известной и легко воспроизводимой конструкцией является FM-передатчик, который продавался Jostikit [1] в виде набора для самостоятельной сборки в 1970-х годах, принципиальная схема которого показана ниже. Он может быть построен из стандартных готовых компонентов всего за несколько евро менее чем за час. Первый транзистор (BC548) представляет собой предварительный усилитель микрофона, который поддерживает практически любой тип микрофона, например, кристаллический наушник, динамический микрофон или даже динамик.Второй транзистор (2N2219) является собственно генератором, частота которого определяется подстроечным резистором (2-22 пФ) и катушкой (L).

Единственным специальным элементом в этой конструкции является катушка (L), которая сделана из медной проволоки толщиной 1 мм. Сделайте 4 обмотки на сверле диаметром 6 мм, а затем немного расширьте его, пока он не станет похож на катушку на изображении ниже. В первоначальной конструкции Jostikit катушка была частью печатной платы.

Антенну можно подключить, сделав отвод после первой намотки сверху (здесь видно как черный спаянный провод).С помощью триммера установите желаемую частоту FM-диапазона (88-108 МГц).

Если частотный диапазон недостаточен, расширите катушку еще раз и попробуйте снова. Обратите внимание, что конструкция страдает так называемым ручным эффектом, который приводит к некоторому изменению частоты, когда вы держите руку слишком близко к цепи или когда регулируете триммер с помощью металлической отвертки. При установке частоты всегда используйте пластиковую отвертку или деревянную зубочистку.





Загрузки

Простая ошибка FM-радио — Ссылка


Accurate LC Meter

Создайте свой собственный Accurate LC Meter (измеритель индуктивности емкости) и начните создавать свои собственные катушки и индукторы.Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и индукторов. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.

PIC Вольт-амперметр

Вольт-амперметр измеряет напряжение 0-70 В или 0-500 В с разрешением 100 мВ и потребление тока 0-10 А или более с разрешением 10 мА.Счетчик является идеальным дополнением к любым источникам питания, зарядным устройствам и другим электронным устройствам, в которых необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с ЖК-дисплеем с подсветкой 16×2.


Измеритель / счетчик частоты 60 МГц

Измеритель / счетчик частоты измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. Д.

1 Гц — 2 МГц XR2206 Функциональный генератор

1 Гц — 2 МГц Функциональный генератор XR2206 выдает высококачественные синусоидальные, квадратные и треугольные сигналы с высокой стабильностью и точностью. Формы выходных сигналов могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для настройки точной выходной частоты.


BA1404 HI-FI стерео FM-передатчик

Будьте «в эфире» со своей собственной радиостанцией! BA1404 HI-FI стерео FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц.Его можно подключить к любому типу стереофонического аудиоисточника, например iPod, компьютеру, ноутбуку, проигрывателю компакт-дисков, Walkman, телевизору, спутниковому ресиверу, магнитофонной кассете или другой стереосистеме для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерь.

USB IO Board

USB IO Board — это крошечная впечатляющая небольшая плата разработки / замена параллельного порта с микроконтроллером PIC18F2455 / PIC18F2550.Плата USB IO совместима с компьютерами Windows / Mac OSX / Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными выводами ввода / вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO получает питание от USB-порта и может обеспечить до 500 мА для электронных проектов. Плата USB IO совместима с макетной платой.


ESR Meter / Capacitance / Inductance / Transistor Tester Kit

ESR Meter Kit — удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20000 мкФ), индуктивность, сопротивление (0.1 Ом — 20 МОм), проверяет множество различных типов транзисторов, таких как NPN, PNP, полевые транзисторы, полевые МОП-транзисторы, тиристоры, тиристоры, симисторы и многие типы диодов. Он также анализирует такие характеристики транзистора, как напряжение и коэффициент усиления. Это незаменимый инструмент для поиска и устранения неисправностей и ремонта электронного оборудования путем определения производительности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.

Комплект усилителя для наушников для аудиофилов

Комплект усилителя для наушников для аудиофилов включает в себя высококачественные компоненты аудиосистемы, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, разветвитель шины Ti TLE2426, фильтрующие конденсаторы Panasonic FM с ультранизким ESR 220 мкФ / 25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP-гнездо для микросхем позволяет заменять OPA2134 на многие другие микросхемы двойных операционных усилителей, такие как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д.Усилитель для наушников достаточно мал, чтобы поместиться в жестяной коробке Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи на 9 В.


Комплект прототипа Arduino

Прототип Arduino — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, и на обеих сторонах печатной платы имеются выводы питания VCC и GND.Он небольшой, энергоэффективный, но настраиваемый с помощью встроенной перфорированной платы 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные компоненты со сквозными отверстиями для упрощения конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328 с загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов / выходов (0-13), из которых 6 могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5).Эскизы Arduino загружаются через любой USB-последовательный адаптер, подключенный к 6-контактному гнезду ICSP. Плата питается напряжением 2-5 В и может питаться от аккумулятора, такого как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

4-канальный беспроводной радиочастотный пульт дистанционного управления с частотой 433 МГц, 200 м

Возможность беспроводного управления различными приборами внутри или снаружи дома является огромным удобством и может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены. Вы можете управлять освещением, вентиляторами, системой переменного тока, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, занавесками с электроприводом, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы можете подумать.

Шпионский жучок сверхстабильного микропередатчика сверхвысокого размера

Это полные инструкции по сборке микропередатчика UHF шпионского аудиосигнала 433 МГц.Смотрите видео ниже:

Сначала убедитесь, что у вас есть следующие инструменты / материалы:

— паяльная паста

— Паяльник с тонкими жалами

— проволока припоя тонкая

— пинцет тонкий

— чистое рабочее место

— кусок провода для антенны

Все остальные детали в спецификации, вы можете найти здесь:

https://drive.google.com/drive/folders/1JNk8aRTEaHpzyF5zj-TSWnToqcC0iQIX

Объяснение прилагаемой схемы PDF (см. Ниже):

Слева находится микрофон, аудиосигнал емкостным образом передается на очень простой каскад усилителя, а затем поступает на варакторный диод, который модулирует ВЧ-генератор.

Генератор справа — это, по сути, простой генератор на ПАВ, который «нарушается» нашим низкочастотным звуковым сигналом.

Имейте в виду, что для того, чтобы схема была как можно меньше, количество компонентов также должно было быть как можно меньше, так что то, что вы видите здесь, действительно является минимальным, необходимым для предполагаемой цели.

Детали — это почти все пакеты 0201 для пассивных компонентов, их намного проще собрать, чем те, что из моего первого руководства, в котором использовались пакеты 01005.

Выходную мощность можно значительно увеличить, если уменьшить сопротивление R1, я тестировал его до 100 Ом или около того недавно. Тем не менее, ток будет соответственно увеличиваться с 1 мА при 620 Ом до пары мА при более низком значении R1.

Мощность можно было бы даже увеличить, увеличив напряжение источника питания, скажем, до 3 В. Микрофон подходит только для 1,45 В, поэтому вам нужно найти способ его защитить. Лучше придерживаться 1,5В 🙂

При внесении каких-либо изменений, таких как толщина платы, толщина медных проводов или даже частота ПАВ, значение индуктора необходимо будет отрегулировать.Это может быть громоздко, но до 433 МГц, безусловно, выполнимо.

Для начала вам понадобится печатная плата. Загрузите файл gerber.zip или файл .brd из папки Google Диска.

Затем перейдите на Oshpark.com и загрузите файл gerber.zip или .brd, выберите 0,8 мм 2 унции, оплатите и дождитесь доставки.

Загрузите BOM из папки диска Google и перейдите на сайт digikey.com. Найдите все части, как описано в видео на Youtube.

Оплатите, дождитесь доставки, и все готово.

Сборка

Загрузите версию EAGLE Light (бесплатную), чтобы наглядно представить макет платы, или посмотрите скриншот платы здесь.

— Нанесите паяльную пасту на каждую контактную площадку с помощью иглы или подобного предмета.

— Разместите все компоненты в соответствии с файлом макета .brd.

— Нагрейте до 250 градусов Цельсия и снимите нагрев, как только паяльная паста расплавится.

— Припаиваем антенный провод

Ресивер

Если у вас нет приемника, купите дешевый ключ отсюда:

https: // www.rtl-sdr.com/buy-rtl-sdr-dvb-t-dongles/

Бесплатное ПО для ПК можно найти здесь:

The BIG List of RTL-SDR Supported Software

ИЛИ загрузите совместимое приложение из магазина Android, я использовал RF-анализатор, за несколько долларов.

https://play.google.com/store/apps/details?id=com.mantz_it.rfanalyzer&hl=en

Ваш телефон должен иметь поддержку OTG, потому что ключ получает питание от телефона.

Вот и все.Счастливое здание

Как построить шпионские цепи

Все шпионские цепи в этой статье довольно сильны, их трудно найти на своих невидимых позициях, и они приспособлены для улавливания даже самых слабых шепотов поблизости. Кроме того, конструкции предназначены для создания избранных фактов до радиальных расстояний, превышающих 2 км.
Вышеупомянутые удивительные особенности вынудили правоохранительные органы ввести строгие законы против использования этих передатчиков без разрешения, поэтому перед тем, как вы сделаете и предпочтете только один из них, вы обязательно должны завершить все законные формальности.
Вы, возможно, к настоящему времени обнаружили множество этих типов невероятно простых схем FM-передатчика с одним транзистором, несмотря на это, они могут иметь определенные недостатки, как я сказал ниже:
Нет значительного диапазона передачи.
Нет улучшенного диапазона чувствительности.
Используйте 1,5 В для работы с ограниченными функциями.
Один из самых первых в линейке, который может быть, возможно, самым простым, показан прямо здесь.
Удивительно, но он может не использовать микрофон, скорее, антенная катушка сама по себе выполняет двойную функцию: обнаружение звуковых колебаний, а также создание их в атмосфере.
Конструкция ступени определения частоты недопустима, поэтому она не попадет в настроенные схемы передатчика (мы поговорим об этом позже в этом посте).
Следующая однотранзисторная схема жучка FM может быть известна из приведенной ниже:
При включении конденсатор 22n предотвращает переключение транзистора, пока он не станет заряженным. Как только это происходит, транзистор включается через резистор 47 кОм, создавая импульс с помощью катушки индуктивности, которая отводит отрицательный импульс к базе транзистора, разряжая конденсатор 22n.Это выключает транзистор до тех пор, пока 22n еще раз полностью не зарядится. Применяются методы, быстро создающие частоту через катушку, которая передается в виде несущих волн посредством связанной антенны.
В процессе, если катушка подвергается воздействию внешнего вибрационного импульса, необходимо установить в воздухе описанные выше несущие волны, которые могут быть получены и получены с помощью обычного FM-радио, установленного и настроенного на аналогичную частоту поблизости.
Предполагается, что схема будет работать в диапазоне частот около 90 МГц.


Второй пример ниже демонстрирует дополнительную шпионскую схему FM с одним транзистором, которая включает в себя настроенную схему или фазу, определяющую частоту. В исходном прототипе катушка сделана путем вытравливания спиральной дорожки на самой печатной плате, с другой стороны, для оптимального усиления и общей производительности необходимо исключить использование протравленных антенных катушек такого типа, и следует использовать катушки традиционного типа с проволочной намоткой. используемый.

Ниже представлена ​​еще одна схема, о которой вы хотели бы узнать.Схема в основном использует «добротность» сети резервуаров, полученную от катушки и конденсатора для создания сравнительно высокого напряжения. Это повысило потенциальные качества схемы с несколько более длинным выбором передачи.
Для повышения общей производительности убедитесь, что катушка и конденсатор расположены как можно ближе. Вставьте выводы катушки как можно глубже в печатную плату, чтобы убедиться, что они плотно прилегают к печатной плате. Значение C2 может быть изменено для получения лучшего ответа от схемы.Если возможно, можно было бы попытаться сделать 10 пФ. Катушка состоит из 5 витков суперэмалированного медного провода толщиной 1 мм и диаметром 7 мм.


Конструкция следующего FM-передатчика немного отличается от перечисленных выше. Просто конструкция вполне может быть отнесена к категории обычных эмиттеров, в отличие от других, которые обычно являются в некоторой степени общими базовыми типами с их конструкцией. В основе схемы используется индуктор, который добавляет устройству лучшую способность насыщения, что часто позволяет транзистору реагировать более здоровым образом.
Следующая конструкция в списке намного лучше, чем ее предыдущие альтернативы, поскольку в ней используется регулируемый индуктор на основе стержня. Это позволяет настраивать передатчик, заменяя сердечник гильзы с помощью отвертки. В рамках этой конструкции мы можем заметить, что катушка подключена к коллектору транзистора, что обеспечивает огромный диапазон 200 метров для конструкции с током, который не может быть намного больше 5 мА. Этап микрофона изолирован от базы с помощью конденсатора 1u, и прием микрофона можно хорошо настроить, изменив последовательный резистор 22k.
Эта схема может быть оценена как лучшая с точки зрения дальности действия, однако ей может не хватать стабильности, которую можно улучшить, мы узнаем, как это сделать в этой статье.
Стабильность вышеупомянутой схемы можно было бы повысить, отстегнув антенну от одного верхнего витка катушки, как показано на следующем рисунке. Это действительно улучшает реакцию контуров в результате действия ряда факторов. Антенна снимается с коллектора транзистора, что позволяет ей легко работать без ненужной нагрузки, а падение антенны наверх дополнительно позволяет соответствующей стороне катушки получить более высокое повышенное напряжение, передаваемое через себя. как катушка, создающая повышенную внимательность мощности передачи на антенне.Несмотря на то, что это увеличение не может на самом деле увеличить диапазон действия устройства, оно помогает убедиться, что цепь не будет дребезжать, когда ее держат в руке, или когда рукоятка закрыта вокруг цепи внутри ее корпуса.
Если вы хотите, чтобы ваша схема-жучок передавала музыку, а не шпионила или подслушивала, вам, скорее всего, понравится следующий дизайн. Предлагаемый FM-передатчик позволит одновременно подключить стереовход от источника, чтобы информация, содержащаяся в обоих каналах, поступала в эфир для максимального приема.Конфигурация дизайна очень похожа на ту, что упомянута выше, поэтому не требует особых пояснений.
Исследование двухтранзисторной шпионской схемы

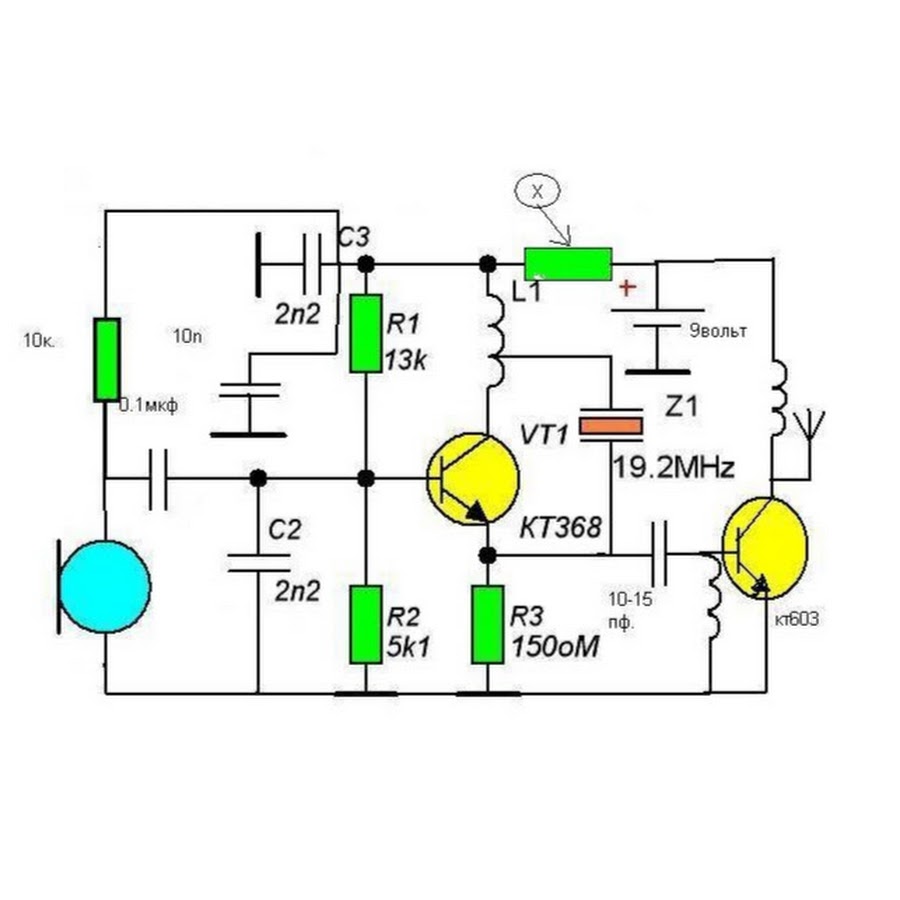

Добавление транзисторного каскада к упомянутым выше однотранзисторным FM-передатчикам, возможно, позволило бы разработать конструкции со значительной чувствительностью. Электретный MiC сам по себе имеет встроенный полевой транзистор, что делает его очень экономичным и делает его автономным устройством для усиления вибрации. Добавление еще одного транзисторного каскада повышает чувствительность устройства до уровня, превышающего допустимые пределы.Как можно увидеть на следующей диаграмме, участие дополнительного транзисторного каскада накапливается в усилении микрофона, что делает весь блок определенно тонким, так что теперь он улавливает даже звук даже ниже, чем штырь, падающий на пол. Дополнительный транзистор предотвращает слишком большую нагрузку на микрофон, тем самым обеспечивая лучшую эффективность для чувствительности.
Пять проблем, которые могут сделать схему фантастической с ее приемом:
Использование фиксированного конденсатора в цепи резервуара вместе с регулируемым триммером.
Конденсатор связи малой емкости с микрофоном, достаточным для работы с емкостным реактивным сопротивлением микрофона, которое может составлять около 4 кОм при 3 кГц.
Между генератором и усилителем звука застрахован ответвитель 1u, чтобы обеспечить низкий импеданс, создаваемый базовым резистором 47 кОм.
Используемая катушка намотана почти с использованием суперэмалированного медного провода, который гарантирует более высокие характеристики, чем катушка с травлением на печатной плате.
Полная схема может быть компактно спроектирована на печатной плате небольшого размера для обеспечения лучшей устойчивости и частотного отклика без дрейфа.Обзоры на аудио-детектор жучков

— интернет-магазины и отзывы на аудио-детектор жучков на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для детектора звуковых ошибок. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший детектор звуковых ошибок вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели детектор звуковых ошибок на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в детекторе звуковых ошибок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести audio bug Detector по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее схемное аудио — отличные предложения на схемное аудио от мировых продавцов схемотехнического оборудования

Отличные новости !!! Вы находитесь в нужном месте для системного аудио.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта аудиосистема высшего качества в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели аудиосистему на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что такое аудиосистема, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести audio circuit audio по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
