Радиожучок схема. Схема простого радиожучка: сборка своими руками

Как собрать простой радиожучок своими руками. Какие детали нужны для сборки радиожучка. Как настроить частоту передачи радиожучка. На каком расстоянии работает самодельный радиожучок.

Принцип работы простого радиожучка

Радиожучок представляет собой миниатюрный радиопередатчик, который передает звук с микрофона на определенной частоте. Простейшая схема радиожучка состоит из следующих основных элементов:

• Микрофон — преобразует звук в электрические колебания
• Генератор ВЧ — создает высокочастотные колебания для передачи сигнала
• Модулятор — накладывает звуковой сигнал на ВЧ-колебания
• Усилитель — усиливает модулированный сигнал
• Антенна — излучает радиосигнал в эфир

Принцип работы заключается в следующем: микрофон улавливает звук и преобразует его в электрический сигнал. Этот сигнал модулирует высокочастотные колебания генератора. Полученный модулированный сигнал усиливается и передается через антенну.

Необходимые компоненты для сборки

Для сборки простого радиожучка потребуются следующие радиодетали:

• Транзистор КТ315 или аналогичный — 1 шт
• Конденсаторы: 10 пФ, 47 пФ, 1 нФ — по 1 шт
• Резисторы: 1.5 кОм, 10 кОм, 47 кОм — по 1 шт
• Катушка индуктивности 5-6 витков провода 0.3-0.5 мм на каркасе 3-5 мм
• Электретный микрофон
• Батарейка «Крона» 9В
• Кусок провода 10-20 см для антенны

Все детали легко найти в любом магазине радиотоваров. Стоимость компонентов не превысит 200-300 рублей.

Пошаговая инструкция по сборке

Сборка простого радиожучка своими руками выполняется в следующей последовательности:

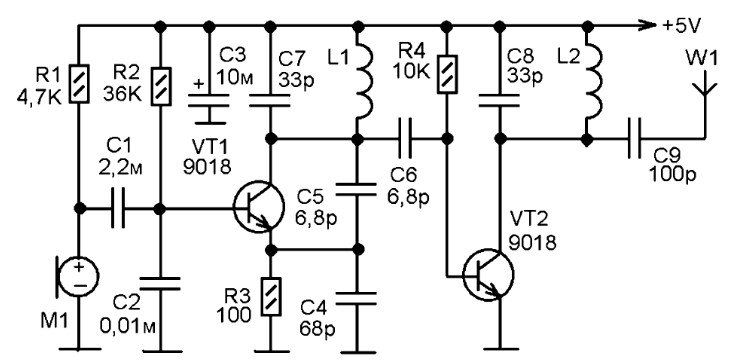

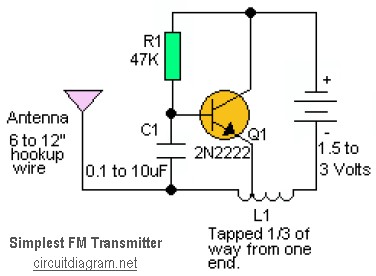

1. На макетной плате или печатной плате собираем схему согласно принципиальной схеме.
2. Припаиваем все компоненты, соблюдая полярность.
3. Катушку наматываем на карандаш или сверло диаметром 3-5 мм.
4. Подключаем микрофон и батарею питания.
5. Припаиваем антенну — отрезок провода 10-20 см.

При сборке важно использовать качественный припой и аккуратно выполнять все соединения. Неправильная пайка может привести к отказу устройства.

Настройка частоты передачи

Для настройки частоты передачи радиожучка выполняем следующие действия:

1. Включаем FM-приемник и настраиваем его на свободную частоту в диапазоне 88-108 МГц.
2. Подаем питание на собранный радиожучок.
3. Слегка сжимаем или растягиваем катушку индуктивности, добиваясь появления сигнала в приемнике.
4. Для точной настройки изменяем емкость конденсатора 10 пФ.

Правильно настроенный радиожучок должен обеспечивать устойчивый прием сигнала без помех и свистов. Частота передачи зависит от параметров катушки и конденсатора в генераторе.

Дальность действия самодельного радиожучка

Дальность передачи сигнала простого радиожучка зависит от нескольких факторов:

• Мощность передатчика — 1-5 мВт
• Чувствительность приемника
• Длина антенны
• Наличие препятствий

В идеальных условиях на открытой местности дальность может достигать 50-100 метров. В помещении из-за стен и перекрытий дальность существенно снижается до 10-30 метров. Для увеличения дальности можно использовать более длинную антенну или усилитель мощности.

Возможные проблемы при сборке и их решение

При сборке радиожучка своими руками могут возникнуть следующие проблемы:

• Устройство не работает — проверьте правильность подключения всех компонентов и питания
• Слабый сигнал — попробуйте увеличить длину антенны
• Помехи и свист — точнее настройте частоту генератора
• Быстрый разряд батареи — замените транзистор на более экономичный

При возникновении проблем внимательно проверьте схему и качество пайки. В большинстве случаев ошибки легко устраняются.

Преимущества и недостатки самодельного радиожучка

Самостоятельная сборка радиожучка имеет свои плюсы и минусы:

Преимущества:

• Низкая стоимость
• Возможность изучить принципы радиотехники
• Настройка под конкретные задачи

Недостатки:

• Меньшая дальность по сравнению с промышленными образцами
• Нестабильность частоты передачи
• Отсутствие дополнительных функций

Самодельный радиожучок подойдет для обучения и экспериментов, но для серьезных задач лучше использовать профессиональное оборудование.

Легальность использования радиожучков

Важно помнить, что использование радиожучков для негласного получения информации является незаконным во многих странах. В России это регулируется статьей 138.1 УК РФ. Легально радиожучки могут применяться только в следующих случаях:

• В образовательных целях
• Для технических экспериментов
• В составе разрешенных систем безопасности

При использовании радиопередающих устройств необходимо соблюдать требования законодательства в сфере связи. Нелегальное применение радиожучков может привести к серьезной ответственности.

Жучки — Самоделкин — сделай сам своими руками

Категории раздела Рации [2] Жучки [5] Охранные [3] Ультразвук [4] Приемники [13] Индикаторы [6] Передатчики [3] Медицинские [4] В Автомобиль [16] Катушки тесла [8] Блоки питания [3] Измерительные [1] Металлоискатели [0] Бытовые приборы [21] Зардные устройства [10] Электроника рыбаку [6] Усилители мощности [5] Искровые разрядники [1] Цифровые устройства [4] Светодиодные фонари [45] Translate Google В Закладки Партнеры сайта =»banners»>

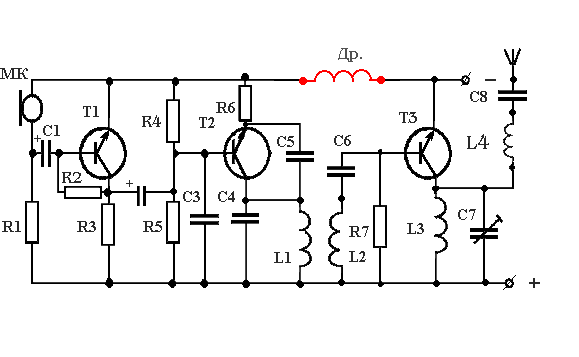

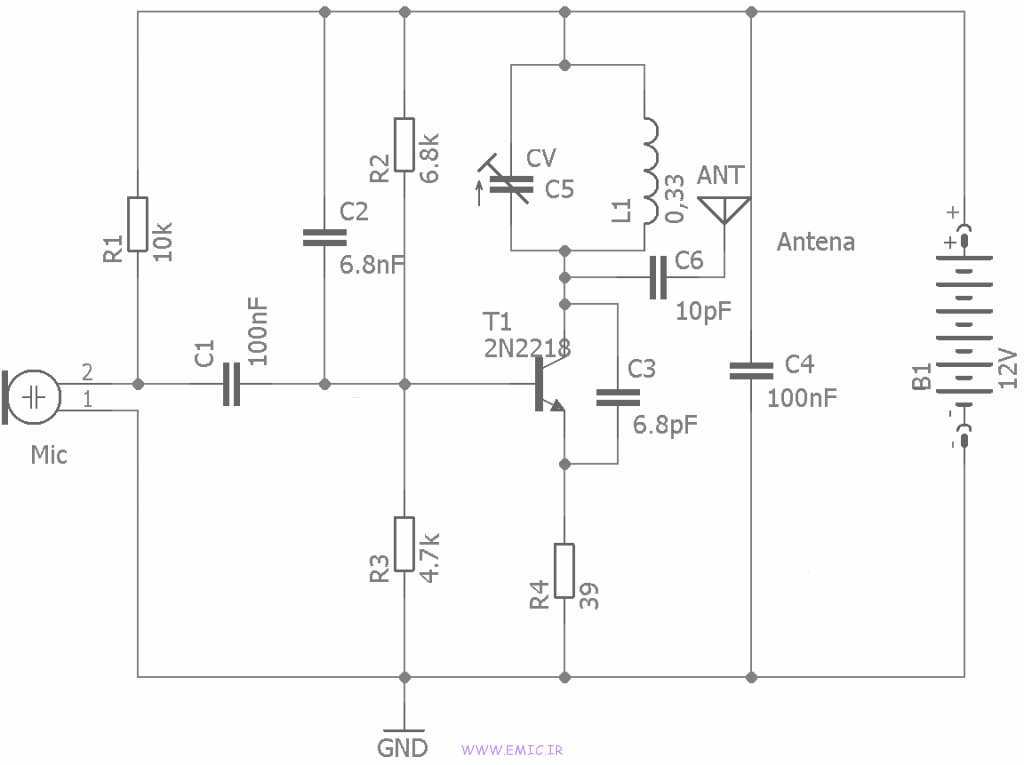

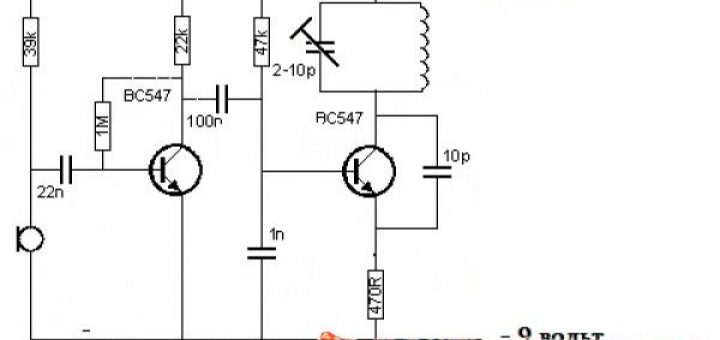

Главная » Жучки Раздел сайта «электроника схемы» содержит большое количество схем приборов, собранных на возможных открытых источниках интернета. Приборы, которые непременно будут вам полезны, приборы на все случаи жизни и для каждого, их можно сделать своими руками. В инструкциях по сборке подробно описан монтаж, приведены схемы, фотографии. Прочитав инструкции, вам будет намного проще собирать те или иные приборы. В этом разделе вы найдете схемы раций, блоков питания, преобразователей напряжения 12в 220в, инверторы, автомобильны, радио—технические, и другие полезные схемы. Все что вам потребуется для сбора устройств — это паяльник и немного терпения. Самый Лучший жучок на 300м схема           Номиналы деталей некритичны и могут отличаться в ту или иную сторону в полтора раза.  Принимается &n … Читать дальше »  Просмотров: [7009] | Рейтинг: 3.0/10 Жучки схемы        Самый простой … Читать дальше »  Просмотров: [4199] | Рейтинг: 0. 0/0 Шпионский радиожучок простой схема        Шпионский радиожучок простой схема   … Читать дальше »  Просмотров: [8513] | Рейтинг: 4.5/2 Стабильный жучок до 300 м схема        Стабильный жучок до 300 м схема Жук неоднократно собирался и тестировался. Все детали очень тщательно подобраны.  … Читать дальше »  Просмотров: [4476] | Рейтинг: 3.2/4 Схема радио жучка        Схема радио жучка предлагаемая Вашему вниманию очень популярна у начинающих радиолюбителей, потому что содержит минимум радиодеталей и легко настраивается. Широкий диапазон питающих напряжений делает передатчик универсальным в применении, средняя дальность действия составляет 100 метров, рабочая частота при указанных номиналах деталей равна примерно 100 МГц, схема представляе . .. Читать дальше »  Просмотров: [4220] | Рейтинг: 0.0/0

Календарь «  Январь 2023  » Пн Вт Ср Чт Пт Сб Вс             1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Архив записей 2013 Май 2013 Июнь 2013 Июль 2013 Сентябрь 2013 Октябрь 2013 Ноябрь 2015 Февраль 2015 Март 2015 Сентябрь 2015 Ноябрь 2016 Январь 2016 Март 2016 Апрель 2016 Май 2016 Июнь 2016 Июль 2016 Август 2016 Сентябрь 2017 Январь 2017 Февраль 2017 Март 2017 Август 2018 Февраль 2018 Ноябрь 2019 Апрель 2019 Октябрь 2019 Ноябрь 2019 Декабрь 2020 Апрель 2020 Ноябрь 2020 Декабрь 2021 Январь 2021 Март 2021 Июнь 2021 Июль 2021 Август 2021 Октябрь 2021 Декабрь 2022 Февраль 2022 Март 2022 Апрель 2022 Май 2022 Июнь 2022 Сентябрь 2022 Октябрь 2022 Ноябрь 2022 Декабрь 2023 Январь Статистика Онлайн всего: 3 Гостей: 3 Пользователей: 0 Опрос Калькулятор

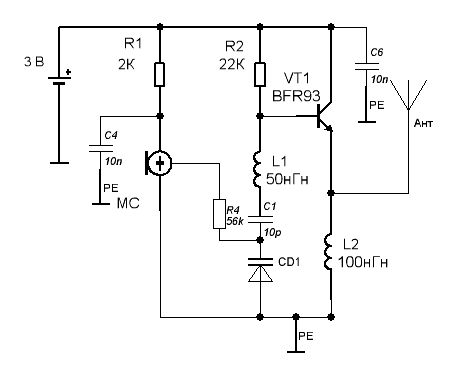

Схема радиомикрофона FM диапазона, УКВ передатчик

«- У вас плохое настроение, Мадам?
— Да, знаете ли, сегодня удалось только «рыбку съесть». .. »

А тут весна, настроение на подъёме, можно немного расслабиться и поразвлечься.
А как можно поразвлечься, чтобы не похулиганить? Чтоб душа порадовалась, и разуму было приятно…
И поскольку «немного похулиганить» и «мелко напакостить» — в известной степени разные виды деятельности, то кирпичи на рельсы мы накладывать не станем, яйцами с балкона швыряться тоже не станем, отнимать у прохожих пакеты с колбасой, опять же — не станем.
Ну, не наш это праздник Хэллоуин! Вообще не наша тема!

А соберём-ка мы лучше маломощный передатчик FM диапазона, чтоб можно было возрадоваться, словив его на бытовой радиоприёмник, или телефон.

FM-передатчики, они же радиомикрофоны, они же жучки, представленные в литературе и сети, схемотехническим разнообразием не сильно перегружены. В основном они строятся по схеме ёмкостной трёхточки и имеют единственное достоинство в виде располагающей к себе простоты и малого количества элементов.

На рисунке приведена схема генератора, построенного по схеме ёмкостной трёхточки, оптимизированная для получения на нагрузке более-менее стабильного по частоте радиочастотного сигнала максимальной амплитуды.

Верхним подстроечным конденсатором устанавливается необходимая рабочая частота передатчика, два других необходимо долго и муторно поочерёдно подбирать, контролируя амплитуду выходного сигнала, до тех пор, пока эта амплитуда не достигнет максимального значения.

Антенну к частотозадающему контуру следует подключать только посредством трансформаторной связи, как это показано на Рис.1.

Рис. 1

Любое другое включение приведёт к существенной нестабильности частоты генератора вследствие влияния на неё изменяющейся ёмкости перемещающегося в пространстве антенного проводка.
Коэффициент трансформации при этом должен выбираться достаточно высоким, что не даёт возможности получить в антенне значительных значений напряжений, а соответственно и мощностей.

Так, ну ладно! Подвергли схему обсуждению и будет.
Пора выдвигать обществу внятную альтернативу.

Поначалу остро захотелось примерить на роль миниатюрного передатчика буржуйскую микросхему МАХ2606. Однако, как толкал земляк девайса о том, что «мелочи решают всё», так же и в моей ситуации — отторжение произошло из-за чрезмерно мелких размеров микросхемы.
Ну, не люблю я эти SOT23 3×3мм… Зоркий Сокол пусть любит, а я — не люблю и не полюблю никогда, как ни выпучивайся.
Да и мощность изделия 10dBm (10мВт) не сильно впечатляет, хотя это и честная характеристика, измеренная на 50-ти омной нагрузке.

Задача перед нами стоит не сказать, что сложная, но весомой народнохозяйственной важности — создать устройство, настраиваемое без шаманства и танцев с бубнами и выдающее в сухом остатке стабильную частоту, не зависящую от изменений напряжения источника питания и колебаний куска провода, называемого в определённых кругах полотном антенны.

Результатом мозговой активности явилась схема, представленная на Рис.2.

Рис.2

Генератор собран на транзисторах Т1 и Т2, находящихся в глубоко любимом мной барьерном режиме.
Работают такие генераторы в широчайшем диапазоне частот, имеют мизерное потребление тока и запускаются с пол тыка практически при любом соотношении частотозадающих цепей.

Частота работы передатчика задаётся колебательным контуром, состоящим из катушки индуктивности L1 и ёмкости, включающей в себя ёмкость конденсатора С4, ёмкость встречно включённых варикапов, а так же паразитные ёмкости монтажа и транзисторов.
При приведённых на схеме номиналах элементов частота колебаний соответствует нижней границе FM диапазона — 87МГц.

Точное значение частоты работы радиомикрофона устанавливается при помощи подстроечного (по желанию переменного) резистора R2.

Двухзатворный транзистор Т3 подразумевался как выходной каскодный усилитель, осуществляющий помимо усиления сигнала, развязку генератора с антенной. Однако эксперименты по подключению-отключению антипаразитного резистора к нижнему затвору транзистора указали на активное участие этого полупроводника в процессе генерации сигнала через паразитную ёмкость затвор-исток (как это происходит в кварцевых генераторах).
В результате данного эффекта удалось вдвое увеличить амплитуду выходного сигнала на нагрузке по отношению к варианту с включённым антипаразитным резистором.

Китайские полосатые дроссельки L2, L3 призваны осуществить простейшее согласование выходного каскада радиомикрофона с низкоомным сопротивлением антенны.

Интегральный стабилизатор VR1 необходим для поддержания стабильности частоты колебаний передатчика при изменении напряжения источника питания. Он может выбираться из широкой номенклатуры подобных изделий, исходя из выходного напряжения 5-6В.
При желании запитать жучка от батарейки — желательно эту микросхему выбрать из числа малопотребляющих (с низким значением собственного потребления) и с низким уровнем падения напряжения между входом и выходом.

Параметры получившегося передающего устройства:
Потребление тока от источника питания — 8-10мА,
Амплитудное значение переменного напряжения на 50-ти омной нагрузке — ±1,6В,
Амплитудное значение переменного напряжения на 80-см куске провода (четверть волны) — ±3В.
Выходная мощность радиомикрофона, измеренная на 50-ти омной нагрузке — 26мВт.

И что нам делать с такой, казалось бы, заурядной мощностью?

Нормальная честная мощность! Позволит наполнить звуками песен как собственную светлицу, так и хаты близлежащих соседей, а в условиях полевой страды передать сигнал SOS на несколько сотен метров.

Если работа радиожучка предполагается с укороченными антеннами, то L2, L3 заменяются одним дроссельком удвоенного номинала, а проводник антенны вместе с С8 подключаются к стоку транзистора Т3.
А если очень настойчиво захочется похулиганить по-серьёзному, то полученное передающее устройство с лёгкостью раскачает достаточно мощный двухкаскадный усилитель. Методика расчёта подобных усилителей приведена на страницах   ссылка на страницу 1  и   ссылка на страницу 2 .

Настройка схемы сводится к подбору конденсатора С4 для попадания в интересующий нас частотный диапазон.
