Что такое RC4558P и как его использовать. Каковы основные характеристики этого операционного усилителя. Какие схемы включения RC4558P наиболее распространены. Как собрать простой усилитель на основе RC4558P.
Что представляет собой микросхема RC4558P?
RC4558P — это сдвоенный операционный усилитель общего назначения, выпускаемый компанией Texas Instruments. Данная микросхема широко применяется в различных электронных устройствах благодаря своим характеристикам:
- Низкий уровень шума (8 нВ/√Гц при 1 кГц)
- Широкая полоса пропускания (3 МГц при единичном усилении)
- Низкое энергопотребление (типовой ток потребления 1.25 мА на канал)
- Защита от короткого замыкания на выходе
- Широкий диапазон напряжений питания (от ±5В до ±15В)
RC4558P выпускается в корпусе DIP-8, что делает его удобным для макетирования и использования в любительских конструкциях.
Основные характеристики RC4558P
Рассмотрим подробнее ключевые параметры данного операционного усилителя:
- Напряжение питания: от ±5В до ±15В
- Ток потребления: 2.8 мА максимум на канал
- Входное напряжение смещения: 6 мВ максимум
- Входной ток смещения: 500 нА максимум
- Коэффициент усиления по напряжению: 100 дБ минимум
- Скорость нарастания выходного напряжения: 1.7 В/мкс типовое значение
- Коэффициент ослабления синфазного сигнала: 90 дБ типовое значение
Эти характеристики делают RC4558P универсальным решением для широкого спектра аналоговых схем.
Популярные схемы включения RC4558P
Рассмотрим несколько наиболее распространенных схем включения RC4558P:
1. Неинвертирующий усилитель
В этой конфигурации RC4558P используется для усиления входного сигнала без инверсии фазы. Коэффициент усиления определяется соотношением резисторов в цепи обратной связи.
2. Инвертирующий усилитель
Данная схема позволяет усиливать сигнал с инверсией фазы на 180 градусов. Коэффициент усиления также задается резисторами обратной связи.
3. Повторитель напряжения
В этом включении RC4558P работает как буферный усилитель с коэффициентом усиления, равным единице. Такая схема используется для согласования импедансов.
4. Сумматор
RC4558P может применяться для суммирования нескольких входных сигналов. Это полезно, например, в аудиомикшерах.
Как собрать простой усилитель на RC4558P?
Рассмотрим пошаговую инструкцию по сборке базового усилителя на основе RC4558P:
- Подготовьте компоненты: RC4558P, резисторы, конденсаторы, макетную плату, источник питания.
- Подключите питание к выводам 8 (+Vcc) и 4 (-Vcc) микросхемы. Рекомендуется использовать развязывающие конденсаторы 0.1 мкФ.
- Соедините неинвертирующий вход (вывод 3) с землей через резистор 10 кОм.
- Подключите входной сигнал к инвертирующему входу (вывод 2) через резистор R1.
- Замкните цепь обратной связи резистором R2 между выходом (вывод 1) и инвертирующим входом.
- Коэффициент усиления будет равен отношению R2/R1.
- Выходной сигнал снимается с вывода 1.
Такая базовая схема позволит вам начать эксперименты с RC4558P и изучить его возможности на практике.
Преимущества использования RC4558P в аудиосхемах
RC4558P часто применяется в аудиотехнике благодаря ряду преимуществ:
- Низкий уровень шума, что критично для качественного звуковоспроизведения
- Широкая полоса пропускания, охватывающая весь слышимый диапазон частот
- Малые нелинейные искажения
- Высокая скорость нарастания выходного напряжения, обеспечивающая точное воспроизведение быстрых музыкальных сигналов
- Простота применения и доступность микросхемы
Эти факторы делают RC4558P популярным выбором для построения предусилителей, микшеров, фильтров и других аудиоустройств.
Сравнение RC4558P с другими операционными усилителями
Как RC4558P соотносится с другими популярными операционными усилителями? Рассмотрим несколько сравнений:
RC4558P vs NE5532
NE5532 имеет лучшие шумовые характеристики и более высокую скорость нарастания, но и более высокое энергопотребление. RC4558P выигрывает в экономичности.
RC4558P vs TL072
TL072 построен на полевых транзисторах и имеет более высокое входное сопротивление. RC4558P обладает меньшим входным током смещения.
RC4558P vs LM358
LM358 может работать от однополярного питания, что удобно в некоторых применениях. RC4558P имеет лучшие частотные характеристики.
2.png.d0e18427cc3747a8e60a45e3949dbf94.png)
Выбор конкретной микросхемы зависит от требований проекта и специфики применения.
Типичные проблемы при работе с RC4558P и их решения
При использовании RC4558P могут возникнуть некоторые сложности. Рассмотрим наиболее распространенные из них:
1. Самовозбуждение усилителя
Проблема: Усилитель генерирует нежелательные колебания.
Решение: Добавьте конденсатор небольшой емкости (10-100 пФ) в цепь обратной связи для ограничения полосы на высоких частотах.
2. Повышенный уровень шума
Проблема: На выходе усилителя присутствует заметный шум.
Решение: Используйте качественные компоненты в обвязке, минимизируйте длину проводников, применяйте экранирование чувствительных цепей.
3. Искажения сигнала
Проблема: Выходной сигнал заметно искажен.
Решение: Проверьте, не перегружен ли усилитель. Убедитесь, что напряжение питания достаточно для обработки входного сигнала без ограничения.
Внимательный подход к проектированию схемы и правильный выбор компонентов помогут избежать большинства проблем при работе с RC4558P.
TDA7375: схема усилителя мощности — ТехМагия
Опубликовано: 18.09.2019
Некоторое время назад достался на разборку активный сабвуфер. Коробка была сильно повреждена и оригинальный динамик сабвуфера мощностью 20 Вт сгорел — он не воспроизводился другим усилителем, а если нажать на его диффузор — слышится характерный треск.

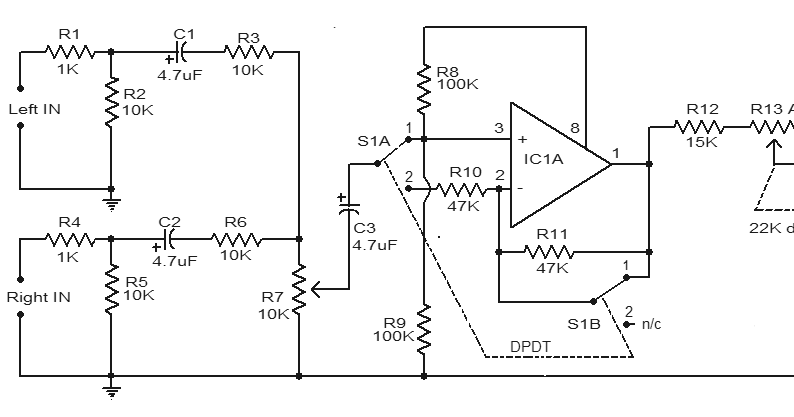

Итак, что здесь использовать в радиолюбительском хозяйстве — конечно же блок питания и усилитель. Последний на интегральной микросхеме TDA7375, известной по автомобильным радио и 2 операционных усилителя RC4558P, которые действуют как фильтры, разделяющие стереофонический сигнал на сигнал сателитов и сабвуфера. Усилитель мощности TDA7375 работает в режиме 2.1, то есть два канала соединены мостом для питания сабвуфера, а два других — отдельно для динамиков сателлитов.
- Напряжение питания — 8…18 В
- Ток максимальный — 3,5 А
- Ток потребления в режиме ST-BY 100 мкА
- Мощность при напряжении 14,4 В, THD=10% и R= 4 Ом — 7 Вт на 1 канал
Решено преобразовать этот усилитель так, чтобы он работал в двухканальном режиме, переведя сабвуфер на два громкоговорителя по 4 Ом.
Исходная схема:
Конечная схема:
И стерео вариант тоже приведем, на всякий случай:
Начнем с преобразования усилителя. Для этого снимаем конденсаторы C19 и C20, чтобы разорвать цепь сигнала. Затем соединяем контактные площадки после них, которые соединены с ножками 4 и 5 интегрированного усилителя мощности с его ножками 11 и 12. Таким образом подаем одинаковый сигнал на все 4 усилителя TDA7375, что позволяет им работать в мостовом включении. Затем мы удаляем электролитические конденсаторы C23 и C24, отсекающие постоянное напряжение, которые не нужны при работе второй пары каналов в мосте, и заменяем их перемычками для проводов, чтобы на крайних проводах разъема CON1-1 получался мостовой выход второго канала.
Средний кабель должен быть удален, а крайний обрезан на плате под разъемы RCA, предназначенные для подключения сателлитов. Подключаем динамики к этим крайним проводам разъема CON1-1 и разъемам заводского сабвуфера. Вот как должна выглядеть плата после доработки:
В случае эффекта подавления низких частот меняем провода одного динамика с другим, например, подключенного к CON1-1, чтобы оба динамика играли в согласованной фазе.
Это можно проверить подав синусоидальный НЧ сигнал на вход усилителя, оба должны при правильном подключении дергаться в одном направлении.
Возникает теперь вопрос с источником питания — заводской трансформатор адаптирован для работы в режиме 2.1 — при работе в двух мостах общая мощность усилителя увеличивается и заводской трансформатор может оказаться слишком слабым. Придётся усилить.
Кроме того, также можем использовать усилитель на TDA7375 в автомобиле. Просто подключите источник питания или аккумулятор 12 В к разъему CON2. Оставляя диоды D1, D2, D3 и D4, схема устойчива к обратной полярности источника питания, однако при этом на диодах происходит падение напряжения и потеря мощности. Чтобы избежать этого удалите диоды либо подключите источник питания параллельно фильтрующему конденсатору C33, не забывая использовать предохранитель, либо используйте разъем CON2 и замените диоды D2 и D4 на перемычки для проводов и подключите источник питания в соответствии с полярностью, отмеченной на фотографии платы, к разъему CON2.
А ещё можете переделать этот УНЧ в стерео-усилитель в режиме двойного моста, удалив электролитические конденсаторы C23 и C24, заменив их перемычками, вынув конденсатор C28, не заменяя его перемычкой, а затем соедините ножки 4 и 5 с колодкой конденсатора C19 ближе к встроенному усилителю мощности и ножкам 11 и 12 с аналогичной конденсаторной площадкой C20.
Недавно была сделана аналогичная модификация на основе сдвоенной микросхемы TDA7378, и пока она работает в автомобиле без проблем. Скачать плату и даташит к TDA7375
Дискретные ОУ Burson Audio: усовершенствование аудиокомпонентов своими руками
Burson Audio — австралийская компания родом из города Мельбурн. Бренд известен благодаря высококачественным цифро-аналоговым преобразователям и усилителям, изготовленным в соответствии с философией High-End: кратчайший сигнальный путь, минимальное количество элементов в аудиотракте и фирменные операционные усилители (ОУ) с подобранными дискретными транзисторами.
На самом деле именно дискретные ОУ и другие схемы с их участием принесли Burson Audio признание аудиофилов. Ведь компания, основанная в 1996-ом, готовые устройства стала выпускать, начиная с середины нулевых. А до этого под маркой
Эволюция дискретных ОУ Burson Audio, идущая по пути усовершенствования схемы,
уменьшения размеров модуля и использования все меньшего количества элементов
Почему Burson Audio так держится за дискретные схемы, отказавшись от широко распространенных ОУ, выполненных в виде интегральных чипов? Никто не будет спорить, что усилители в виде микросхем очень удобны. Они уменьшают стоимость, упрощают сборку, делают конечную схему боле компактной. Недаром сегодня их можно встретить в самых разных аудиоустройствах: источниках, процессорах, цифро-аналоговых преобразователях и усилителях, а вся портативная техника вообще обязана своим существованием микросхемам. Но инженеры Burson Audio считают, если цель ‒ действительно качественная аудиоаппаратура, преимущества чипов ОУ не перекрывают их минусов.
ОУ на базе интегральных микросхем уступают дискретным решениям из-за технологии производства.
Как правило, они содержат несколько десятков плотно упакованных элементов «отпечатанных» на кремниевой подложке с помощью химической обработки и фотолитографии. Проводящие дорожки формируются из тончайшего алюминиевого слоя, сделанного методом вакуумного напыления. В таких условиях очень трудно добиться хотя бы 1% согласования элементов схемы, не говоря уже об индивидуальном подборе транзисторов. Близкое соседство элементов не может не увеличивать электромагнитные наводки, приводящие к росту шумов и искажений. Для создания биполярных транзисторов NPN или PNP-типа с оптимальными характеристиками требуется особая обработка подложки, которую проводят для целого кристалла. Но в интегральных микросхемах сделать подобное не представляется возможным, и для транзисторов разных типов изготавливается подложка с усредненными характеристиками.
Некоторые примеры модернизации аудиокомпонентов с помощью дискретных ОУ Burson Audio из
5-ой и 6-ой линейки.
Множество других историй апгрейда можно найти на сайте производителя
Напротив, дискретная схема разрабатывается для конкретного устройства с четко заданными параметрами электрической цепи, при прочих равных условиях такая схема будет работать эффективнее. В дискретной схеме производитель может контролировать качество и согласованность всех элементов, внимательно относясь к мелочам конструкции. Например, дискретные ОУ Burson Audio начинаются с толстых, термостабильных печатных плат, дорожек из чистой меди и позолоченных контактов. Защита от окисления обеспечивается специальным покрытием обеих сторон печатных плат. В обеспечивающем кратчайших сигнальный путь, минимальном наборе элементов схемы используются только подобранные и протестированные транзисторы, конденсаторы и резисторы. Резисторы испытывают жесткий отбор, включающий предварительную 50-часовую приработку. В ходе ручной сборки используется высококачественный бессвинцовый припой и терморегулируемая пайка, снижающая тепловой «удар» для всех элементов схемы.
Естественно, при таком порядке изготовления дискретные схемы Burson Audio будут иметь улучшенные параметры по сравнению с микросхемами, разработанными для обобщенных задач.
Микросхемы, допускающие прямую замену на дискретные ОУ Burson Audio
Двухканальные ОУ: AD823, AD823AN, AD8066, AD8620, AD712, AD827, C4570, JRC4556AD, JRC4580, JRC5532, JRC5532D, JRC5534, LF353, LM4562, LME49860, LM833N, NE5532, NEC4520, NEC4570, NJM2068D, NJM2114, NJM2214D, NJM4558, NJM4558D, NJM4560, NJM5532, NJM4558P, OP275, OPA1612, OPA2277PA, OPA2132, OPA2134, OPA2604, JRC4558, RC4558D, RC4558P, TL052, TL072, MUSES01, MUSES02, MUSES8820, MUSES8920, MUSES8832, BA15532.
Одноканальные ОУ: NE5534, LT1122, TL071, OPA134, OPA627, AD811, AD829, AD844, OPA604, AD8610, AD711, AD797, LME49990, LME49710.
Конечно, большие бренды хорошо осведомлены об ограничениях чипов с ОУ, однако продолжают использовать их из-за массовости производства и ради уменьшения себестоимости продуктов.
Burson Audio выпускает продукцию малыми партиями и может позволить себе привередливое отношение к комплектующим и условиям сборки.
Что дают дискретные ОУ на практике: улучшенную проработку деталей, более живые, рельефные тембры, улучшенную атаку и контроль баса, возросшую прозрачность музыкальной сцены. Музыка просто становится более реалистичной. И что особенно важно, размеры и форм-фактор дискретных ОУ Burson Audio в большинстве случаев позволяет замену штатных чипов «один в один». Модернизировать можно самые разные компоненты: проигрыватели, предусилители, усилители наушников, ЦАПы и даже некоторые портативные устройства. Сотни примеров подобной модификации «старых» аудио-компонентов с подробными инструкциями можно найти на сайте Burson Audio и форумах энтузиастов.
Эволюция дискретных ОУ Burson Audio шла по пути постепенного уменьшения элементов в схеме, сокращения сигнального пути и размеров самого модуля. В чем не трудно убедиться, сравнив ОУ 4-го поколения с недавно выпущенными модулями 5-го и 6-го поколений.
Разумеется, каждое следующее поколение ОУ ‒ учитывая то, что модули изначально «заточены» под аудио проекты ‒ дает прирост в качестве воспроизведения. При разработке ОУ Burson Audio делает упор не на высокий коэффициент усиления в цепи без обратной связи, а на более важные для звука характеристики: малые шумы и искажения, малый дрейф параметров (температурная устойчивость), сведенные к минимуму сдвиг ноля и смещение входного тока. Кроме того, по сравнению с ОУ на микросхемах дискретные решения австралийцев обладают расширенной полосой пропускания и увеличенным диапазоном питания.
Традиционно входной каскад ОУ Burson Audio оснащается парой тщательно согласованных полевых транзисторов. Каждая такая пара составляется в ходе двухэтапной выборки. В основной секции применяется не традиционный усилитель напряжения, а схема «токового зеркала». Выходная пара отборных полевых транзисторов включена в конфигурации эмиттерного повторителя, дающего ОУ большой выходной ток при низком импедансе ‒ сочетание параметров, позволяющее применять ОУ в самых разных аудио-приложениях.
Дискретные ОУ Burson Audio V5
В 5-ом поколении дискретных ОУ разработчики окончательно перешли на элементы для поверхностного монтажа, что заметно уменьшило размеры модуля. База модуля по площади практически сравнялась с обычными чипами (12.4 х 14.5 мм), да и высота модулей стала совсем небольшой ‒ 29 мм. Кроме того, усилители V5 получили защитный пластиковый корпус. Номиналы металлопленочных резисторов производства TDK подбираются с точностью 0.5%, емкость керамических конденсаторов того же производителя ‒ с точностью ±0.5 пФ. В сравнении с ОУ предыдущего поколения V5 имеют заметно меньшее энергопотребление.
Burson Audio V5i по размерам сопоставим со стандартными чипами ОУ, его секрет — гибридная конструкция
Когда был создан усилитель V5, он стал самым маленьким дискретным ОУ в мире. Однако, V5 все равно крупнее стандартных чипов, и не всегда может влезть в схему готового аудиоустройства, особенно если это портативный прибор.
Поэтому инженеры Burson Audio разработали ОУ V5i. Этот модуль имеет беспрецедентно малые габариты, сравнимые с обычными чипами: база ‒ 11 х 11 мм, высота ‒ всего 7.9 мм. Секрет компактности V5i ‒ гибридная конструкция, сочетающая интегральную технологию с преимуществами дискретной схемотехники. Транзисторная схема V5i реализована в чипе, изготовленном на заказ ведущим производителем микроэлектроники. Но некоторые важные элементы обвязки, нуждающиеся в тщательном отборе параметров, вынесены за пределы микросхемы.
Дискретные ОУ Burson Audio шестого поколения V6 Vivid (красный корпус) и V6 Classic (оранжевый корпус)
Дискретные ОУ 5-ой серии недолго оставались самыми передовыми в модельном ряду Burson Audio, в этом году австралийцы представили им на замену ОУ 6-го поколения. В новую серию вошли модули V6 Vivid и V6 Classic, по размерам идентичные усилителю V5. Первый ОУ (V6 Vivid) основан на схеме усилителя V5, но с некоторыми улучшениями.
C V6 Vivid разработчики задались целью сделать звучание более прозрачным, динамичным и волнующим. Второй ОУ (V6 Classic) по архитектуре схемы отстоит от V5 еще дальше, получив совершенно новый выходной каскад. Манера звучания V6 Classic ‒ это глубина, изысканная детализация и вдохновение. Из ключевых отличий ОУ 6-ой серии отметим увеличенный до ±16.5 В диапазон питания. Усилители получили новый корпус с отверстиями для дополнительного воздушного охлаждения (Vivid имеет красный корпус, Classic ‒ оранжевый). Наконец, новые ОУ оснащены встроенным контуром защиты от пробоя напряжением питания обратной полярности. Как правило, если неправильно подать питание, ОУ тут же «погибают» ‒ и эта распространенная ошибка подстерегает многих любителей электроники, не только новичков. Зазевался ‒ и нужно заказывать новый ОУ! Как заявляет производитель, модули V6 на сегодняшний день являются единственными в мире ОУ, имеющими подобную защиту.
Сравнительные оценки воспроизведения ОУ Burson Audio последних поколений
Для замены двух распространенных типов микросхем ОУ Burson Audio выпускает одинарные (одноканальные ‒ моно) и двойные (двухканальные ‒ стерео) модули.
Обширные списки микросхем, которые заменяются дискретными ОУ, можно найти в приведенной нами таблице (см. выше) или на сайте компании. Соответственно, все модели дискретных ОУ Burson Audio продаются в комплектах: один двойной модуль, два одинарных модуля, два двойных модуля. Какой комплект нужен покупателю нетрудно определить, отыскав чипы штатных ОУ в схеме конкретного аудиоустройства.
Особенности дискретных ОУ Burson Audio последних серий:
| Модель | Тип |
Напряжение питания мин |
Напряжение питания макс |
Ток потребления |
Единичное усиление (I/V) стабилизация |
Защита по полярности питания |
| V4 |
Full Discrete |
±5V / 10VDC | ± 20V / 40VDC |
Single 20mA Dual 40mA |
Yes | No |
| V5i |
Full Discrete |
±5V / 10VDC | ± 16V / 32VDC |
Single 5mA Dual 10mA |
Yes | No |
| V5 |
Full Discrete |
±3. 5V /7VDC
|
± 15V / 30VDC |
Single 7mA Dual 14mA |
Yes | No |
| V6 Vivid |
Full Discrete |
±3.5V /7VDC | ± 16.5V / 33VDC |
Single 7mA Dual 14mA |
Yes | No |
| V6 Classic |
Full Discrete |
±3.5V /7VDC | ± 16.5V / 33VDC |
Single 7mA Dual 14mA |
Yes | No |
Технические характеристики ОУ Burson Audio V5i
Технические характеристики ОУ Burson Audio V5 и V6
RC4558P техническое описание — ti RC4558, сдвоенный операционный усилитель общего назначения
Где купить
| Спецификации | |
| Архитектура | Биполярный |
| ГБВ -5V=10) | 30 |
| Номинальные характеристики | Каталог |
| Характеристики | Н/Д |
| Сметный дрифт (тип) (ультрафиолетовое ультрафиолетовое содержание/c) | 0 |
| CMRR (мин) (дБ) | |
| IQ на канал (макс) (MA) | 2,8 |
| Выходной ток (тип) (MA) | 10 |
| CMRR (тип) (DB) | 90 |
| Группа | PDIP, SO, SOIC, TSSOP, VSSOP |
| . (мин.)(+5В=5, +/-5В=10) | 10 |
| Прибл. Цена (долл. США) | 0,06 | 1KU |
| VN при 1 кГц (тип) (NV/RTHZ) | 8 |
| Входной смещение (MAX) (PA) | 500000 |
| Количество Cannel | |
| Iq на канал (тип.) (мА) | 1,25 |
| Диапазон рабочих температур (C) | от -40 до 85,0 до 70 |
| Скорость нарастания 1,7 | |
| Vos (напряжение смещения при 25°C)(макс.)(мВ) | 6 |
| Rail-to-Rail | № |
| PIN NB | Тип пакета | IND STD | Код JEDEC | Пакет QTY | Carrier | MANK | (MM) | MANK | (MM) | . ) |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | P | PDIP | R-PDIP-T | 50 | ТРУБКА | RC4558P | 6,35 | 9,81 | 3,9 | 2,54 |
| Оценочные комплекты |
| SIDEGIG-GUITAREVM: подключаемый модуль Guitar SideGig |
| Модель специй |
| Модель RC4558 PSpice — ZIP (10.01.2002) |
| Функции, приложения |
Непрерывная защита от короткого замыкания Широкий диапазон синфазного и дифференциального напряжения Не требуется частотная компенсация Низкое энергопотребление Отсутствие защелкивания Полоса пропускания с единичным коэффициентом усиления. Типовое усиление 3 МГц и согласование фаз между усилителями. Низкий уровень шума. 8 нВ/Гц, тип. при 1 кГц. Разработан для взаимозаменяемости с устройством Raytheon RC4558 Устройство RC4558 представляет собой сдвоенный операционный усилитель общего назначения, каждая половина которого электрически аналогична A741, за исключением того, что возможность нулевого смещения не предусмотрена. TA VIOMAX AT 25C PDIP (P) SOIC (D) 6 мВ SOP (PS) TSSOP (PW) УПАКОВКА Трубка Лента и катушка Лента и катушка Трубка Лента и катушка НОМЕР ДЛЯ ЗАКАЗА RC4558PW RC4558PWR ВЕРХНЯЯ МАРКИРОВКА RC4558 R4558 Чертежи корпусов, стандартные количества в упаковке, тепловые характеристики, символы и рекомендации по проектированию печатных плат доступны на сайте www.ti.com/sc/package. Информация о ПРОИЗВОДСТВЕННЫХ ДАННЫХактуальна на дату публикации. Продукция соответствует спецификациям согласно условиям стандартной гарантии Texas Instruments. Производственная обработка не обязательно включает проверку всех параметров. абсолютные максимальные номинальные значения в диапазоне рабочих температур на открытом воздухе (если не указано иное) Напряжение питания, VCC+ (см. ПРИМЕЧАНИЯ. Все значения напряжения, если не указано иное, относятся к средней точке между VCC+ и VCC. Дифференциальные напряжения находятся на IN+ по отношению к IN. Величина входного напряжения никогда не должна превышать величину напряжения питания 15 В, в зависимости от того, что меньше. Температура и/или напряжение питания должны быть ограничены, чтобы гарантировать, что номинал рассеивания не будет превышен. Максимальная рассеиваемая мощность зависит от TJ(max), JA и TA. электрические характеристики при заданной температуре наружного воздуха, VCC+ 15 В, VCC 15 В ПАРАМЕТР VIO Входное напряжение смещения УСЛОВИЯ ИСПЫТАНИЯ = 0 Полный диапазон 25C IIO Вход ток смещения = 0 Полный диапазон 25C IIB VICR Входной ток смещения Диапазон синфазного входного напряжения 10 кОм Максимальный выходной сигнал ut размах напряжения = 0 Полный диапазон 25C Полный диапазон 25C Полный диапазон 25C VCC 9 В AVD = 100 кГц, 0 без нагрузки 25C В/мВ МГц M дБ В/В 150 5 МИН. ТИП. 0,5 МАКС. нА мВ ЕДИНИЦА Дифференциальное усиление сигнала большого сигнала Полоса единичного усиления Входное сопротивление Коэффициент ослабления синфазного сигнала Чувствительность к напряжению питания (VIO/VCC) Эквивалентное входное шумовое напряжение (замкнутый контур)t l мощность i ti Полное рассеивание (оба усилителя) усилители) Разомкнутый контур дБ AVD 100 105 Все характеристики измерены в условиях разомкнутого контура с нулевым синфазным входным напряжением, если не указано иное. ПАРАМЕТР tr SR Время нарастания Выброс Скорость нарастания при единичном усилении = 20 мВ, 10 В, УСЛОВИЯ ИСПЫТАНИЯ пФ 1,1 МИН. ТИП 5 1,7 МАКС. ЕДИНИЦА нс % В/с |
Широкий диапазон синфазного входного напряжения и отсутствие защелки делают этот усилитель идеальным для приложений с повторителями напряжения. Устройство защищено от короткого замыкания, а внутренняя частотная компенсация обеспечивает стабильность без внешних компонентов. ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
примечание 18 В Напряжение питания, VCC (см. примечание 18 В Дифференциальное входное напряжение, VID) (см. вход, см. примечания 1 и 15 В Длительность короткого замыкания выхода на землю, по одному усилителю за раз (см. примечание 4) Неограниченная Рабочая температура виртуального перехода, ТДж 150C Тепловой импеданс корпуса, ДжА (см. примечания 5 и 6): D пакет 97C/W P пакет 85C/W PS пакет 9Пакет 5C/W PW. 149°C/Вт Температура свинца в мм (1/16 дюйма) от корпуса в течение 60 секунд. 260С Диапазон температур хранения, Tстг. до 150С
Максимально допустимая рассеиваемая мощность при любой допустимой температуре окружающей среды PD = (TJ(max) TA)/JA. Работа при абсолютном максимуме 150°C может повлиять на надежность. 6. Тепловой импеданс корпуса рассчитывается в соответствии с JESD 51-7.
Полный диапазон до 70С. ТА(мин) составляет 0°С. ТА(макс.) составляет 70°С.
| Связанные продукты с тем же паспортом |
| RC4558DR |
| RC4558PS |
| RC4558PSLE |
| RC4558PSR |
| RC4558PW |
| RC4558PWLE |
| RC4558PWR |
| RC4558Y |
| Некоторые номера деталей того же производителя Texas Instruments, Inc. |
| RC4558PS ti RC4558, сдвоенный операционный усилитель общего назначения |
| RC4559 Двойной высокопроизводительный операционный усилитель: Двойной |
| RC4559D ti RC4559, двойной высокопроизводительный операционный усилитель |
| Сдвоенный операционный усилитель звука RC4580 |
| RC4580ID ti RC4580, двойной операционный усилитель звука |
| RC4580IDR Сдвоенный операционный усилитель звука |
| RC4580IDR ti RC4580, двойной операционный усилитель звука |
| RC4580IP Двойной операционный усилитель звука |
| RC4580IP ti RC4580, двойной операционный усилитель звука |
| RC4580IPW Сдвоенный операционный усилитель звука |
| RC4580IPW ti RC4580, двойной операционный усилитель звука |
| RC4580IPWR Сдвоенный операционный усилитель звука |
| RC4580IPWR ti RC4580, двойной операционный усилитель звука |
| RCV420 |
| RCV420JP ti RCV420, прецизионный приемник токовой петли от 4 мА до 20 мА |
| REF02 |
| REF02AP ti REF02, прецизионное опорное напряжение +5 В |
REF1004 1. 2 — Эталонное напряжение микромощности |
| REF1004-1.2 |
| REF1004-2.5 |
| REF1004C-1.2 1.2 — Эталон напряжения микромощности |
5962-8689101EA : ti CD54HC191, высокоскоростная логика CMOS с предустановленным синхронным 4-битным двоичным счетчиком вверх/вниз CY74FCT240TLCC: 8-битные буферы/линейные драйверы SN74V3640-15PEU: синхронная память Fifo 1024 X 36 TPS72501DT: ti TPS72501, низкое входное напряжение, любая цоколь, линейный регулятор 1-A с малым падением напряжения и супервизором TSB41LV01PAP: Контроллеры физического уровня ti TSB41LV01, однопортовый кабельный приемопередатчик/арбитр IEEE 1394a UC3527B : ШИМ-контроллеры с режимом напряжения, регулирующие широтно-импульсный модулятор TL7702AIDE4 : Контролеры напряжения питания SN74AVCh5T245D: 8-битный BUS-трансивер с двойным питанием, с настраиваемой трансляцией напряжения и выходами с 3 состояниями TPS54356MPWPREP : Pmic — Регулятор напряжения — Импульсный регулятор постоянного тока Интегральная схема (ics) Понижающий (понижающий) 3A 3,3 В; IC BUCK SYNC 3. |
3V 3A 16HTSSOP Характеристики: Тип: понижающий (Buck); Тип выхода: Фиксированный; Тип ШИМ: — ; Синхронный выпрямитель: Да; Количество выходов: 1 ; Напряжение-выход: 3,3 В; Ток-выход: 3А; Частота — переключение: 250 кГц, 500 кГц; Напряжение — вход: 5,5 В ~ 20 В; Статус без свинца: без свинца; Статус RoHS: RoHS Comp
0-C D-L M-R S-Z
Datasheet begin, distributors inventory
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 2-1 | 0007 | 2-2 | 2-3 |
Номер контакта | Название контакта | Описание |
1 | ВЫХОД1 | Выход операционного усилителя 1 |
2 | ВХОД1- | Инвертирующий вход операционного усилителя 1 |
3 | ВХОД1+ | Неинвертирующий вход операционного усилителя 1 |
4 | VEE-,ЗЕМЛЯ | Заземление или отрицательное напряжение питания |
5 | ВХОД2+ | Неинвертирующий вход операционного усилителя 2 |
6 | ВХОД2- | Инвертирующий вход операционного усилителя 2 |
7 | ВЫХОД2 | Выход операционного усилителя 2 |
8 | ВКЦ | Положительное напряжение питания |
RC4558 Особенности и характеристики ИС сдвоенного операционного усилителя
- Сдвоенный операционный усилитель общего назначения
- Двойная версия операционного усилителя LM741
- Рабочее напряжение: от -15 В до +15 В
- Потребляемый ток – 6,5 мА (низкое энергопотребление)
- Входное напряжение синфазного сигнала обычно составляет ±14 В.
- КОСС: 90 дБ
- Полоса пропускания: 3 МГц
- Один источник питания для двух операционных усилителей обеспечивает надежную работу
- Выходы с защитой от короткого замыкания
- Рабочая температура окружающей среды – от 0°C до 70°C
- Доступные пакеты: TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA
Equivalent single Op-Amp IC
LM741
Alternatives Dual Op-Amp IC
LM358, MCP602, LM2904M, NE5532, OPA2228, OPA2134 and OPA2604
Brief Description
RC4558 представляет собой двухкорпусную версию широко используемого операционного усилителя LM741, обе микросхемы имеют одинаковые электрические характеристики, за исключением того, что в RC4558 Операционный усилитель . Он имеет высокое синфазное входное напряжение ± 14 В, поэтому инвертирующие и неинвертирующие контакты могут быть подключены к этому напряжению, если они меньше рабочего напряжения.
Этот операционный усилитель не имеет проблемы с защелкой и, следовательно, идеально подходит для использования в приложениях повторителя напряжения. Он также имеет внутреннюю частотную компенсацию и встроенную защиту от короткого замыкания и, следовательно, требует минимального количества компонентов для готовности к применению. Из-за этих характеристик эти ИС обычно используются в проигрывателях DVD и гитарных усилителях. Вы также можете найти некоторые схемы счетчиков Гейгера и схемы аудиоусилителей или компараторов на основе этой ИС. Кроме того, поскольку микросхема имеет те же свойства, что и LM741, все схемы с LM741 можно заменить на RC4558 .
Имейте в виду, что операционные усилители 4558 относятся к старой серии операционных усилителей 1485 и не обладают высокими характеристиками по сравнению с современными операционными усилителями. Они дешевле и потребляют очень мало тока, но, как сообщается, имеют некоторые дрожания (медленные и неряшливые), когда дело доходит до качества.
