Принцип работы регулятора индуктивной нагрузки

Регулятор индуктивной нагрузки на симисторе позволяет плавно изменять мощность, подаваемую на такие устройства как трансформаторы, электродвигатели, дроссели и другие приборы с индуктивным характером импеданса. Основной принцип работы заключается в изменении угла открытия симистора относительно перехода сетевого напряжения через ноль.

Ключевые особенности работы регулятора индуктивной нагрузки:

• Симистор открывается с регулируемой задержкой после перехода напряжения через ноль
• Длительность открытого состояния симистора контролируется для обеспечения закрытия к следующему переходу через ноль
• Применяются специальные схемы для предотвращения «однополупериодного» режима при малых углах регулирования
• Используется снабберная RC-цепочка для ограничения скорости нарастания напряжения на симисторе

При правильной реализации такой регулятор обеспечивает плавное и надежное управление индуктивными нагрузками без генерации помех в сеть.

Варианты схем регуляторов индуктивной нагрузки

Существует несколько основных вариантов построения регуляторов для индуктивной нагрузки:

1. Простейшая схема с RC-цепочкой

Включает симистор, RC-цепь задержки открытия и снабберную цепочку. Подходит для небольших индуктивных нагрузок, но имеет ограниченный диапазон регулирования.

2. Схема с дополнительным симистором

Содержит основной силовой симистор и вспомогательный маломощный симистор в цепи управления. Обеспечивает более надежное открытие при работе на индуктивную нагрузку.

3. Микроконтроллерная схема

Использует микроконтроллер для формирования управляющих импульсов. Позволяет реализовать сложные алгоритмы управления и защиты.

4. Схема на специализированной микросхеме

Применяются микросхемы, разработанные для управления симисторами при работе на индуктивную нагрузку. Обеспечивает простую реализацию и надежную работу.

Особенности применения регуляторов для разных типов нагрузок

При использовании регуляторов индуктивной нагрузки необходимо учитывать специфику конкретных устройств:

Трансформаторы

Требуют плавного пуска для ограничения пускового тока. Необходимо обеспечить симметричное управление в обоих полупериодах для предотвращения подмагничивания сердечника.

Электродвигатели

Нуждаются в ограничении пускового тока и момента. Для некоторых типов двигателей может потребоваться специальный алгоритм управления для обеспечения устойчивой работы на малых оборотах.

Сварочные аппараты

Характеризуются резкими бросками тока при зажигании дуги. Регулятор должен обеспечивать быстрое нарастание тока в начале сварки и плавное регулирование в процессе работы.

При выборе схемы регулятора и настройке его параметров необходимо учитывать особенности конкретной нагрузки для обеспечения оптимальных режимов работы.

Как собрать регулятор индуктивной нагрузки своими руками

Для самостоятельной сборки регулятора индуктивной нагрузки потребуется:

1. Выбрать подходящую схему с учетом типа и мощности нагрузки
2. Подобрать симистор с необходимым рабочим током и напряжением
3. Рассчитать параметры снабберной RC-цепочки
4. Собрать схему на печатной плате или монтажной панели
5. Установить симистор на радиатор достаточной площади
6. Настроить диапазон регулирования с помощью подстроечных элементов

При сборке важно соблюдать меры электробезопасности, так как схема имеет гальваническую связь с сетью. Рекомендуется использовать качественные компоненты от проверенных производителей.

Преимущества использования регуляторов индуктивной нагрузки

Применение регуляторов для индуктивных нагрузок позволяет:

• Плавно изменять мощность трансформаторов и двигателей
• Снизить пусковые токи и нагрузку на сеть
• Уменьшить механические нагрузки на приводные механизмы
• Реализовать энергоэффективные алгоритмы управления
• Продлить срок службы оборудования за счет оптимальных режимов работы

Правильно спроектированный регулятор обеспечивает надежное и экономичное управление различными типами индуктивных нагрузок в промышленности и быту.

Заключение

Регуляторы индуктивной нагрузки на симисторах позволяют эффективно управлять широким спектром устройств — от бытовых вентиляторов до мощных промышленных двигателей. Правильный выбор схемы и компонентов обеспечивает надежную работу и экономию электроэнергии. При самостоятельной сборке важно учитывать особенности конкретной нагрузки и соблюдать меры безопасности.

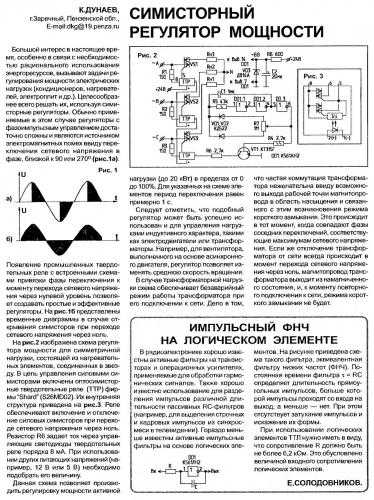

Схемы регуляторов мощности (диммеров) на симисторах

Принцип работы симисторных регуляторов мощности (напряжения) в цепях
переменного тока.

Что такое симистор, принцип его работы, а также справочные характеристики некоторых популярных приборов мы с Вами внимательно рассмотрели на странице &nbspСсылка на страницу.
Там же мы отметили, что симистор пришёл на смену рабочей лошадке-тиристору и практически полностью вытеснил его из электроцепей переменного тока.

Вспомним пройденный материал.
Отличительной чертой симистора является то, что при подаче на его управляющий электрод тока (напряжения), прибор переходит в проводящее состояние, замыкая нагрузку, причём проводит ток, независимо от полярности, приложенного к нагрузке напряжения.
Полярность открывающего напряжения должна быть либо отрицательной для обеих полярностей напряжения на условном аноде, либо совпадать с полярностью «анодного» напряжения (т.

е. быть плюсовой в момент прохождения положительной полуволны и минусовой — в момент прохождения отрицательной).

Итак. Важным плюсом симисторных схем в электроцепях переменного тока является отсутствие выпрямительных устройств, и двухполюсность напряжения в нагрузке, что даёт возможность подключать их, помимо всего прочего, как трансформаторам, так и электродвигателям переменного тока.

Познакомимся с расхожими схемами симисторных регуляторов.

Для начала давайте рассмотрим простейшую, но вполне себе работоспособную схему симисторного регулятора мощности с фазово-импульсным управлением, позволяющего работать с нагрузками вплоть до 1200 Вт.

Рис.1

При замене симистора на другой, с большей величиной допустимого тока, мощность нагрузки можно увеличивать практически неограниченно.

А теперь — как это всё работает?

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения конденсатор С1 заряжается через последовательно соединённые резисторы R1 и R2. Причём увеличение напряжения на конденсаторе С1 отстаёт (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов и номинала ёмкости С1. Чем выше значения резисторов и конденсатора — тем больше сдвиг по фазе.
Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога пробоя динистора (около 35 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечёт ток, определяемый суммарным сопротивлением открытого симистора и нагрузки.
При этом симистор остаётся открытым до конца полупериода, т.е. момента, когда полуволна сетевого напряжения приблизится к нулевому уровню.
Переменным резистором R2 устанавливают момент открывания динистора и симистора, производя тем самым регулировку мощности, подводимой к нагрузке.

При действии отрицательной полуволны принцип работы устройства аналогичен.

Диаграммы напряжения на нагрузке при различных значениях переменного резистора приведены на Рис. 1 справа.

Для предотвращения ложных срабатываний триаков, вызванных переходными процессами в индуктивных нагрузках (например, в электродвигателях и обмотках трансформаторов), симисторы должны иметь дополнительные компоненты защиты. Это, как правило, демпферная RC-цепочка (снабберная цепь) между силовыми электродами триака, которая используется для ограничения скорости изменения напряжения (на схеме Рис.1 показана синим цветом).
В некоторых случаях, когда нагрузка имеет ярко выраженный ёмкостной характер, между силовыми электродами необходима индуктивность для ограничения скорости изменения тока при коммутации.

Существуют и различные модификации приведённой выше простейшей схемы диммера.

Рис.2

Дополнительная цепочка R3 C2 (Рис.2 слева) призвана увеличить максимально достижимый фазовый сдвиг между сетевым напряжением и напряжением, поступающим на левый вывод динистора, что в свою очередь позволяет производить более глубокую регулировку мощности, подводимой к нагрузке.

На схеме, приведённой на Рис.2 справа, цепь, образованная диодами D1, D2 и резистором R1, обеспечивает плавность регулировки при минимальной выходной мощности. Без неё характеристика управления регулятором имеет гистерезис, что проявляется в скачкообразном повышении регулируемой мощности от нуля до 3…5% от максимальной.

Диодно-резисторная цепочка разряжает конденсатор при переходе сетевого напряжения от отрицательной к положительной полуволне и, тем самым, устраняет эффект скачкообразного начального увеличения мощности в нагрузке.

Изредка можно встретить устройства, в которых регулировка мощности производится посредством отдельной схемы, которая формирует импульсы с регулируемой длительностью для управления симистором.
Такие диммеры обладают значительно лучшими характеристиками, чем представленные выше, однако обратной стороной медали является повышенная сложность устройств и необходимость наличия отдельного источника питания схемы. Исключения составляют устройства, выполненные на специализированных ИМС. Примером такой микросхемы является фазовый регулятор КР1182ПМ1.

Рис.3

Применение КР1182ПМ1 в регуляторах мощности (Рис.3) позволяет добиваться как хорошей повторяемости, так и широкого диапазона перестройки и высокой температурной стабильности.

А если уж мы решили заморачиваться созданием отдельной схемы формирования управляющих импульсов, то имеет смысл отказаться от фазово-импульсного метода управления, и обратиться в сторону регуляторов мощности, работающих по принципу пропускания через нагрузку определённого целого числа периодов сетевого напряжения в единицу времени.
При таком способе регулирования появляется возможность включения симистора вблизи точки пересечения сетевым переменным напряжением нулевого потенциала, вследствие чего радикально снижается уровень помех, вносимых в электросеть.
Освещение таким диммером не запитаешь ввиду заметного мерцания, а вот для беспомехового регулирования мощности электронагревательных приборов — самое то.

Рис.4

Данная схема (Рис.4) перекочевала со страницы https://www.radiokot.ru/circuit/power/converter/50/ и представляет собой модификацию регулятора мощности, описанного в журнале Радио, 2009, № 9, с. 40–41 «В.Молчанов Симисторный регулятор мощности». Вот, что пишет автор.

«Устройство предназначено для беспомехового регулирования мощности электронагревательных приборов, работающих от сети переменного тока 220 В.
Кроме снижения уровня коммутационных помех, в регуляторе реализован принцип пропускания в нагрузку целого числа периодов сетевого напряжения. При таком способе регулирования с высокой точностью обеспечивается отсутствие постоянной составляющей напряжения на нагрузке, вследствие чего дополнительно снижается уровень искажений, вносимых в электросеть. Это особенно важно в случае мощной нагрузки.
Максимальная мощность нагрузки, подключаемой к регулятору, составляет 1 кВт. Потребляемый регулятором ток от сети не превышает 4 мА (действующее значение), типовое потребление – 3,5 мА.

На микросхеме DD1 и элементах R1, C1, VD1, VD2 выполнен синхронизированный с сетью генератор прямоугольных импульсов. Период импульсов, вырабатываемых генератором, составляет около 1,3 с. Резистор R1 регулирует скважность импульсов. Элементы DD1.1, DD1.2 и DD1.3, DD1.4 включены как два RS‑триггера, на входы которых (выводы 1 и 9 микросхемы) через делитель R7R6 поступает часть сетевого напряжения. Транзисторы VT1 и VT2 выполняют функцию мощного инвертора логических сигналов для управления симистором. Питание устройства осуществляется через параметрический стабилизатор, в котором задействованы балластный резистор R7, стабилитрон VD3 и сглаживающий конденсатор C3. Когда напряжение на верхнем по схеме сетевом выводе относительно нижнего отрицательное, стабилитрон VD3 пропускает ток в прямом направлении, когда положительное – ограничивает напряжение на выводах 1 и 9 микросхемы DD1 на уровне 10 В. Ток, проходящий через эти выводы и внутренние защитные диоды микросхемы, заряжает конденсатор C3 до напряжения около 9,2 В, которое служит для питания низковольтной части устройства. Использование защитных диодов микросхемы не приводит к её защёлкиванию, поскольку амплитудное значение тока через резистор R7 ограничено и составляет около 5 мА.

Во время проверки регулятора мощности удобно в качестве нагрузки подключить лампу накаливания (желательно на 100 Вт или более). Устройство обычно не нуждается в налаживании, но если оказалось, что симистор VS1 открывается ненадёжно (лампа в нагрузке не включается или мерцает), можно попробовать уменьшить сопротивление резистора R4 или подобрать экземпляр симистора с меньшим током открывания. Резистор R4 позволяет выставить мгновенное напряжение сети, при котором происходит открывание симистора. Это напряжение может быть рассчитано по формуле Uпор ≈ Uпит∙R7/(2∙R4), где Uпит ≈ 9,2 В – напряжение на конденсаторе C3, сопротивления резисторов R6 и R7 должны быть равны. Уменьшение сопротивления резистора R4 обеспечивает более надёжное открывание симистора, но увеличивает уровень создаваемых помех, поэтому делать его сопротивление менее 30 кОм нежелательно».

И конечно, было бы совсем неправильно не упомянуть о таком важном представителе симисторного семейства, как — оптосимистор.
Оптосимистор включается посредством освещения полупроводникового слоя и представляет собой комбинацию оптоизлучателя и симистора в одном корпусе. Преимущество — простая однополярная схема управления и гальваническая изоляция цепей управления от фаз сетевого напряжения.

Оптосимисторы могут коммутировать нагрузку как сами (Рис.5),

Рис.5

так и управлять более мощными симисторами (Рис.6).

Рис.6

За счёт полной гальванической развязки управляющих цепей оптосимистора, основное его предназначение — это управление мощностью нагрузки при помощи логических устройств или микроконтроллеров с собственными цепями питания.

Рис.7

В качестве примера на Рис.7 приведена схема регулятора мощности паяльника.
Вот, как работу этой схемы описывает уважаемый Falconist на странице сайта http://forum. cxem.net .

«Оптосимистор серии МОС204х/306х/308х содержит внутри себя схему пересечения питающим напряжением нуля, т.е. открывается только в точке нулевого значения синусоидального сетевого напряжения, независимо от момента поступления управляющего напряжения на его светодиод. Тем самым обеспечивается ключевой режим подключения нагрузки, с практически полным отсутствием ВЧ помех, проникающих в сеть 220 В. Поэтому его замена на оптосимисторы МОС302х/305х, не имеющих такой схемы, крайне нежелательна, т.к. порочит сам принцип беспомехового регулирования.
Конденсатор С1 является балластным реактивным сопротивлением. Ток, который он пропускает совместно с подключенным параллельно ему резистором R1,приближенно составляет 16 мА. Данный ток используется для питания таймера DA1 и инфракрасного светодиода оптрона DA2».

Работа таймера, формирующего управляющий сигнал для оптотиристора, аналогична работе DD1 на Рис.4 и сводится к формированию импульсов с изменяемой скважностью.



Схема симисторного регулятора тока для активной и индуктивной нагрузки

      Устройства, позволяющие регулировать эффективное значение тока нагрузки, обычно содержат узел управления, который открывает симистор с задержкой а относительно начала полупериода сетевого напряжения (рис. 1). При отсутствии задержки (сс=0) ток в активной нагрузке максимален, при задержке на половину периода (а =180°) он отсутствует. Симистор закрывается в конце каждого полупериода, когда текущий через него и нагрузку ток становится меньше свойственного ему тока удержания.
      При работе на нагрузку с индуктивной компонентой импеданса (электродвигатель или трансформатор) ток через симистор не прекращается в моменты перехода сетевого напряжения через ноль. Он продолжает течь ещё некоторое время за счёт энергии, накопленной в индуктивности нагрузки (рис. 2).

      Изображённая здесь осциллограмма тока соответствует параллельному соединению активного сопротивления и индуктивности нагрузки. Основное отличие при их последовательном соединении состоит в том, что тогда ток не возрастает скачком в момент открывания симистора, а нарастает плавно со скоростью, определяемой отношением этих компонентов. Это может нарушить работу регулятора, если за время действия открывающего симистор импульса ток не успевает стать больше тока удержания.

      Но наиболее опасна для индуктивной нагрузки симисторного регулятора его работа при слишком малой задержке импульса управления. В этом случае (рис. 3) симистор к приходу очередного импульса не успевает закрыться и поэтому, закрывшись уже после его окончания, остаётся в этом состоянии до следующего импульса. Регулятор переходит в аварийный «однополупериодный» режим работы с большой постоянной составляющей тока нагрузки. Чтобы предотвратить это явление, необходимо увеличивать длительность импульса управления до значения, гарантирующего открывание симистора в текущем полупериоде.

      Схема регулятора тока показана на рис. 4. Узел питания на схеме регулятора тока, ставший уже стандартным для подобных устройств [1], состоит из резистора R1, конденсаторов С1—СЗ, диодов VD1, VD2 и стабилитрона VD3. На резисторах R2—R5 и логических элементах DD1.1, DD1.2 реализован узел синхронизации с сетевым напряжением, схема которого взята из [2] с некоторыми модификациями. Элемент DD1.1 в моменты перехода мгновенного значения сетевого напряжения через ноль формирует на своём выходе короткие синхроимпульсы высокого уровня, элемент DD1.2 служит их повторителем.

      Необходимую задержку открывания симистора VS1 относительно импульса синхронизации обеспечивает одновибратор [3] на логических элементах DD2.1 и DD2.2. Он запускается в момент окончания импульса положительной полярности, формируемого из синхроимпульса дифференцирующей цепью C4R7. По истечении выдержки, продолжительность которой определяется цепью R6R8C5, высокий уровень на выходе элемента DD2.1 сменяется низким. Для подготовки одновибратора к генерации следующего импульса конденсатор С5 разряжается через диод VD4.

      Узел контроля состояния симистора на схеме регулятора тока, состоящий из резисторов R9—R12 и элементов DD1.3, DD1.4, аналогичен узлу синхронизации с сетевым напряжением. На выходе элемента DD1.4 низкий уровень присутствует только при ненулевом напряжении на симисторе — это означает, что он закрыт.
      При условии, что импульс синхронизации с сетью закончился, формируемая одновибратором задержка истекла, а симистор закрылся, на выходе элемента DD2.3 будет установлен высокий уровень. Через открывшийся транзистор VT3 в цепи управляющего электрода симистора VS1 потечёт ток. Он прекратится, когда в результате открывания симистора указанное условие будет нарушено. Поэтому открывающий импульс всегда имеет длительность, необходимую и достаточную для правильной работы устройства.

      Микросхемы К561ЛП2 и К561ЛЕ10 могут быть заменены аналогичными из серии 564 или импортными из серий 4000. При необходимости элементы DD1.2 и DD1.4 без ущерба для работоспособности регулятора тока можно исключить из схемы и использовать в других целях. Если применены микросхемы серии 164 или К176, вместо стабилитрона Д814Г желательно установить Д814Б, Д814В или другой с напряжением стабилизации около 9 В.

      Диоды КД509А допускается заменять любыми маломощными кремниевыми. Такую же замену можно попробовать и для диода Д9Б в случае отсутствия другого германиевого. Вместо КТ315А по схеме регулятора тока подойдёт любой кремниевый транзистор структуры n-p-n малой или средней мощности с коэффициентом передачи тока не менее 50. Симистор VS1 должен быть установлен на теплоотвод, площадь которого зависит от максимального тока нагрузки.
      Правильно собранный регулятора тока налаживания не требует. Возможно, для получения нужных пределов регулирования потребуется подобрать номиналы резисторов R6 и R8. При монтаже и эксплуатации регулятора тока следует помнить, что все его элементы находятся под сетевым напряжением.

ЛИТЕРАТУРА
1. Бирюков С. Симисторные регуляторы мощности. — Радио, 1996, № 1, с. 43—46.
2. Абрамский А. Симисторный регулятор с обратными связями. — Радио, 2002, № 4, с. 24, 25.
3. Самойленко А. Управляемый одновибратор. — Радио, 1999, № 5, с. 38, 39.

А. СТАРОВЕРОВ, г. Вологда
«Радио» №6 2012г.

Post Views: 1 506

Использование симисторов для управления индуктивными нагрузками

схемы фазового регулятора на основе симистора, которые можно рекомендовать для управления или эксплуатации индуктивных нагрузок, таких как трансформаторы и двигатели переменного тока, более безопасно, чем более ранние традиционные схемы диммера на основе симистора.

Симистор — это полупроводниковое устройство, используемое для переключения нагрузок переменного тока. Обычно рекомендуется, чтобы нагрузки, которые должны работать через симисторы, были резистивными по своей природе, а это означает, что следует избегать нагрузок, которые включают в себя катушки или конденсаторы.

Поэтому в целом нагрузки, которые преобразуют энергию в тепло, такие как лампы накаливания или нагреватели и т. д., подходят только с симисторами в качестве выключателей и устройств, таких как трансформаторы, двигатели переменного тока и электронные схемы, — это большое НЕТ!

Однако недавние разработки и исследования значительно улучшили ситуацию, и сегодня новые симисторы и связанные с ними улучшенные конфигурации цепей сделали абсолютно безопасным использование симисторов даже для коммутации чисто индуктивных нагрузок.

Я не буду обсуждать технические аспекты конфигураций, имея в виду новых любителей электроники и ради простоты.

Давайте проанализируем несколько исследованных конструкций, которые поддерживают симисторы с индуктивной нагрузкой.

Цепь управления симистором подходит только для резистивных нагрузок

Первая схема показывает общий способ использования комбинации симистора и диода для реализации требуемого управления конкретной нагрузкой, однако эта конструкция не подходит для индуктивных нагрузок.

В схеме реализован принцип запуска с синхронизацией через симистор. Конфигурация самая простая по форме и имеет следующие преимущества:

Конструкция очень простая и дешевая.

Использование только двухконцевого провода и отсутствие внешнего источника питания.

Но одним большим недостатком этой конструкции является ее неспособность работать с высокоиндуктивными нагрузками.

Цепь управления симистором, достаточно подходящая для работы с индуктивными нагрузками

Однако небольшое размышление показывает, что описанную выше схему можно просто преобразовать в конструкцию, показанную на следующей диаграмме.

Здесь принцип трансформируется в срабатывание симистора с синхронизацией по напряжению сети.

Идея в значительной степени нейтрализует вышеуказанную проблему и очень хорошо согласуется даже с индуктивными нагрузками.

Обратите внимание, что в приведенной выше конструкции, что очень интересно, положение нагрузки и подключения резистора было изменено для получения ожидаемых результатов.

Преимущества можно оценить следующим образом:

Опять же простая конструкция и очень низкая стоимость.

Лучшее управление равномерными нагрузками, которые по своей природе являются индуктивными.

Как обычно, для работы не требуется внешний источник питания.

Недостатком является использование 3-х оконечных проводов для предполагаемых соединений.

Операции становятся очень асимметричными, поэтому схему нельзя использовать для управления нагрузками с высокой индуктивностью, такими как трансформаторы.

Цепь управления симистором идеально подходит для высокоиндуктивных нагрузок, таких как трансформаторы и двигатели переменного тока

Разумная настройка приведенной выше схемы делает ее очень желательной даже для самых табуированных индуктивных нагрузок, таких как трансформаторы и двигатели переменного тока.

Здесь еще один небольшой чувствительный симистор искусно введен для устранения основной проблемы, которая в первую очередь делает симисторы неподходящими для индуктивных нагрузок.

Второй маленький симистор следит за тем, чтобы симистор никогда не выключался и не блокировался полностью, генерируя последовательность импульсов, поддерживая симистор активным и все время «пинающим».

Преимущества вышеуказанной окончательной конструкции можно отметить следующими пунктами:

Очень простая конструкция,

Великолепная точность при управлении нагрузками с высокой индуктивностью.

Внешний источник питания не используется.

Приведенная выше схема была разработана исключительно лабораторией приложений SGS-THOMSON Microelectronics и успешно использовалась для широкого спектра оборудования.
