Используем 5-ти контактное автомобильное реле. Включение автомобильного видеорегистратора от датчика ремня безопасности водителя
В одном из своих предыдущих обзоров я выдвигал идею включения видеорегистратора от датчика пристегнутого ремня в замке ремня безопасности водителя. Не прошло и года, как у меня дошли руки реализовать ее на практике. Посмотрим, что получилось.
В начале, для себя я сформулировал такие требования (разумеется, все ИМХО) к автоматизации работы своего автомобильного видеорегистратора:
1. В идеале видеорегистратор должен включаться после запуска двигателя и выключаться при выключении зажигания
2. Видеорегистратор не должен включаться сразу после включения зажигания
3. Видеорегистратор не должен выключаться при заглохшем двигателе (например, при ДТП)
4. Видеорегистратор не должен выключаться при проблемах с генератором (напряжение в бортовой сети менее 14 В)
5.
При выключенном зажигании схема автоматического включения видеорегистратора должна быть полностью обесточена
Затем, на базе своего предыдущего обзора, я подготовил сравнительную таблицу всех известных мне способов подключения видеорегистраторов (ВР), с их преимуществами и недостатками:
Наконец, для понимания возможности выполнения моих требований известными мне способами подключения видеорегистраторов я сделал такую таблицу соответствия:
Получается, что всем моим требованиям соответствуют только 2 способа подключения – четвертый и седьмой из таблицы выше. У четвертого способа есть один недостаток, который лично меня будет раздражать – у меня только ХХ секунд, чтобы успеть завести двигатель после поворота ключа зажигания. А у седьмого способа недостаток в том, что видеорегистратор включится если я вначале пристегнусь, а потом включу зажигание. Поскольку большинство водителей, и я в том числе, вначале все-таки заводят двигатель, и только потом пристегиваются, то и недостатком это назвать нельзя, скорее особенностью.
Итак, я нашел решение, которое полностью меня устраивает!
Приступим к реализации седьмого способа подключения.
Из материалов потребуется 5-ти контактное 12 В автомобильное реле и диод типа 1N5401 (обязательно). Реле у меня были в запасе, поэтому дал ссылку на аналогичное с Ebay. Из опциональных компонентов потребуется 4-х контактное автомобильное реле, пара диодов типа 1N4007, колодка проводов сигнализатора ремня безопасности в сборе (если не хотите резать жгут).
Принцип работы сигнализатора непристегнутых ремней безопасности.
В основном используется такая система. В замке ремня безопасности установлен выключатель, размыкающий контакты при защелкивании язычка ремня. Схема сигнальной линии, подключённой к контактам такого выключателя, бывает однопроводная и двухпроводная.
В однопроводной схеме (к блоку кузовной электроники идет один провод от разъема замка) при отстегнутом ремне в замке ремня безопасности контакт замкнут на массу автомобиля.
В двухпроводной схеме (к ЭБУ идут два провода от разъема замка) при отстегнутом ремне в замке ремня безопасности контакты этих 2-х проводов замкнуты между собой, с массой автомобиля ни один из них не соединен. В момент пристегивания ремня безопасности водителя контакты этих 2-х проводов разрываются.
Получается, при любой схеме сигнальной линии, для того чтобы ЭБУ думал, что водитель пристегнут, нужно всего лишь отсоединить разъем от колодки датчика ремня под сиденьем водителя. Или вставить заглушку/обманку в сам замок вместо ремня. Что по сути одно и то же.
И результат будет абсолютно одинаков.
А именно будет отключен звуковой сигнал (зуммер) непристегнутого ремня и не будет гореть соответствующий индикатор на панели приборов. И мозги будут думать, что водитель пристегнут. Вполне себе вариант для тех, кого раздражает звуковой сигнал непристегнутого ремня или кто не любит пристегиваться.
Установка и подключение
Вначале демонтирую реле напряжения, описанное в предыдущем обзоре. Оно проработало в машине полтора года без всяких замечаний. На фото показано со снятой крышкой.
1-й вариант подключения (только самое необходимое)
Схема такая (для тех, кто не очень себе представляет, что такое реле, рекомендую почитать эту статью – просто и доступно. www.kolesa.ru/article/avtomobilnye-rele-kak-ustroeny-kak-ih-vybirat-i-proveryat)
SA1 — выключатель в замке ремня безопасности, размыкающий контакты при защелкивании язычка ремня. Диод VD1 нужен, чтобы реле не перешло в режим дятла после нажатия кнопки SA2 (ручное включение регистратора в любое время). Расчетный ток в этой цепи будет 0.3-0.4 А, исходя из пиковых потребностей регистратора 5В 1А. Можно поставить тот же 1N4007 (1А диод, о нем будет ниже, в описании доработки реле), но лучше с запасом типа 1N5401 (3-х амперный диод).
Итак, скидываем фишку под сиденьем водителя и сразу получаем приятный бонус (смотря для кого, конечно) – теперь не будет противного писка зуммера непристегнутого ремня и не будет мозолить глаза лампочка ремня на приборной панели. Сигнальная цепь теперь разомкнута и машина считает, что водитель пристегнут.
Выглядит подключенное реле так.
Установил на место прежнего реле
Все отлично работает.
2-й вариант подключения (восстанавливаем работу сигнализатора непристегнутого ремня)
Поездил так неделю и понял, что мне как-то неуютно и чего-то не хватает. Оказалось, что той самой погасшей лампочки на панели и исчезнувшего писка зуммера ремня. И я решил это восстановить. Потребуется 4-х контактное автомобильное реле (5-ти контактное тоже подойдет), схема такая:
Выводы 30 и 87 нижнего реле идут к фишке сигнализатора ремня со стороны ЭБУ.
Выглядит так.
Теперь и регистратор включается-выключается, и сигнализатор непристегнутого ремня работает в штатном режиме.
Доработка реле (необязательно)
При отключении обмотки реле возникает мощный индуктивный всплеск напряжения, который, при нулевом токе обрыва в случае коммутации механическим контактом, как в данном случае, может достигать сотен вольт. Если цепь разомкнулась ремнем безопасности, то между контактами выключателя SA1 в замке ремня проскочит искра. Если разомкнулась цепь зажигания, то искра будет где-то в замке зажигания. За замок зажигания можно не бояться, а вот в замке ремня наверняка стоит слаботочный контакт, не рассчитанный на коммутацию индуктивной нагрузки. Для его защиты желательно установить диод параллельно обмотке реле. На схеме это будет выглядеть так (диоды D1 и D2, типа 1N4007):
Интересно, что одинаковые по характеристикам, форм-фактору и назначению контактов реле могут иметь разную конструкцию. Вот фото моих реле со снятой крышкой, серия 75.3777-10 и 98.3777-10. В 75-й серии возможность установки защитного диода или резистора уже изначально предусмотрена изготовителем, там есть держатель выводов и зажимной контакт.
А в 98-й серии остается только паять. Установка защитного диода в реле типа 75.3777-10
Что потребуется:
Поместить диод в посадочное место
Крупным планом
Сжать и откусить
Установка защитного диода в реле типа 98.3777
Формуем выводА диодаИ припаиваем в 4-х точках
Заключение
В обзоре я попытался систематизировать все известные мне способы подключения видеорегистраторов и выбрать тот способ, который наиболее полно соответствует моим требованиям. Удивительно, что никто не пробовал так подключать, по крайней мере в интернете ничего на эту тему не нашел. Мне этот способ подходит, потому что я привык всегда пристегиваться, даже пассажиром в такси, и в моей машине есть датчик ремня. В целом реализация подключения от ремня безопасности водителя оказалась достаточно проста и более чем бюджетна — пара реле и пара диодов, 3 доллара за все.
В минимальной рабочей конфигурации можно вообще обойтись одним реле и одним диодом.
Плюсы:
- Включение автомобильного видеорегистратора от ремня безопасности водителя – самое бюджетное автоматизированное подключение: 5-ти контактное автомобильное реле стоит порядка полутора долларов в любом оффлайн автомагазине и 1.25 доллара с бесплатной доставкой на Ebay.
- Включение автомобильного видеорегистратора от ремня безопасности водителя – самое доступное автоматизированное подключение: 5-ти контактное автомобильное реле есть в любом оффлайн автомагазине, если не хочется ждать из-за рубежа.
- Включение автомобильного видеорегистратора от ремня безопасности водителя – самое автомобильное подключение: автомобильные реле по определению созданы для использования в автомобиле. Никаких клеммников и прочих болтовых соединений, требующих периодической ревизии. Данное автомобильное реле конструктивно создано под соединение виброустойчивыми клеммами типа ВРПИ.
- При выключенном зажигании обмотки реле полностью обесточены – это особенность предложенной схемы. Во-первых, это безопасно и, во-вторых, не расходуется энергия аккумулятора при стоянке автомобиля на питание схемы. Более того, и в режиме подачи питания на видеорегистратор с одновременным разрывом цепи сигнализатора ремня предложенная схема ничего не потребляет, т.к. напряжение с обмоток при этом снято.
- Крутите стартер зимой хоть до посинения. Это не имеет значения. Имеет значение только одно: пока Вы не пристегнулись – видеорегистратор не включится.
- Забудьте о реле задержки. Они больше не нужны. Вам нужно помнить только одно — пока Вы не пристегнулись – видеорегистратор не включится.
- Проблемы с генератором? Ваш видеорегистратор все равно будет работать, до тех пор, пока Вы пристегнуты и пока зажигание включено.
- Попали в ДТП и заглох двигатель? Ваш видеорегистратор все равно будет работать, до тех пор, пока Вы пристегнуты и пока зажигание включено.
- Нужно выйти из машины/отойти в магазин/запарковаться и оставить видеорегистратор работающим? Жмите кнопку ручного включения регистратора (см. схему в начале обзора), отстегивайтесь и идите. Запись не прервется.
Минусы:
- Не подойдет для тех автомобилей, в которых нет датчика непристёгнутого ремня.
- Не подойдет для «крутых перцев», которые ездят не пристёгнутыми (у которых или ремень постоянно вставлен или заглушка).
Спасибо за внимание и желаю всем приятных выходных!
Китай 40 ампер 5-контактный релейный производитель и поставщик — оптовый завод
40 ампер 5-контактное реле MAH-124-C-1 — это нормально замкнутое и разомкнутое реле 40A 24vone без кронштейна, подходящее для головного света, управления маслом, противотуманной фары.
Параметры реле 40 ампер 5 контактов
| Контактное соглашение | 1C, тип переключения |
Контактный материал | AgNi, AgSnO2 |
Рейтинг контактов | 30A / 40A или 45A / 60A |
Напряжение катушки | 24VDC |
Электрический лифт | 100 000 циклов |
Механическая жизнь | 1 000 000 циклов |
40 ампер 5 контактов реле Дата катушки
Напряжение (VDC) | Управляйте напряжением (VDC) | Напряжение выключения (VDC) | Сопротивление катушки (Ω ± 10%) | Мощность катушки (Вт) | Параллельное сопротивление (Ом ± 10%) | Эквивалентное сопротивление (Ом ± 10%) | Максимально допустимый | |
20 ℃ | 85 ℃ | |||||||
24 | ≤16. | ≥2.4 | 360 | 1,6 | — | — | 39,5 | +31,5 |
24 | ≤16.8 | ≥2.4 | 360 | 1,8 | 2700 | 317,6 | 39,5 | +31,5 |
24 | ≤16.8 | ≥2.4 | 360 | 2,3 | — | — | 39,5 | +31,5 |
8 40 ампер 5-контактное реле Размеры и схема подключения
40-амперное 5-контактное реле
Он используется в управлении автомобилем переднего света, противотуманной фаре, головном освещении, управлении батареей, управлении маслом, управлении вентилятором, кондиционере, жгуте.
40 ампер 5 контактов
Размер коробки: 45X40X22cm
-50шт / внутренняя коробка
-500pcs / коробка
Мы используем картон большой толщины, внутренняя часть картонной коробки защищена гофрированной бумагой, высокопрочными картонами, без проблем для транспорта на дальние расстояния.
Производитель высококачественных реле, основанный в 2007 году, имеет собственные здания и фабрику.
2. У нас есть полностью функциональная лаборатория, наша лаборатория — лаборатория лаборатории и лаборатория UL, в нашей лаборатории мы можем сделать резистивную нагрузку, нагрузку на лампу и нагрузку на двигатель. у нас есть превосходное оборудование в нашей лаборатории, такое как: Высокоскоростная камера, рентгеновский анализатор.
3. Мы обеспечиваем очень стабильное качество, реле PPM составляет около 15PPM, очень низкий PPM
4. Мы — информационная компания, у нас есть система OA, система ERP, система PLM .
….., которая может помочь нам в управлении, контрольном качестве … ..
горячая этикетка : 40 ампер 5-контактный реле, Китай, производители, поставщики, завод, оптовая продажа, цена, купить, индивидуальный, бесплатный образец
Руководство по автомобильным реле | 12 Volt Planet
« Домашняя страница центра знаний
Обзор
Что такое реле?
Реле представляет собой переключатель, который приводится в действие электрически, а не механически. Несмотря на то, что существуют различные конструкции реле, наиболее часто используемые в низковольтных автомобильных и морских устройствах — это электромеханические реле, которые работают, активируя электромагнит, чтобы тянуть набор контактов, чтобы замыкать или размыкать цепь. Они широко используются во всех автомобильных электрических системах.
Зачем мне использовать реле?
Существует несколько причин, по которым вам может потребоваться или может потребоваться использование реле:
- Переключение сильноточной цепи с помощью слаботочной цепи
или существующая цепь не способна выдержать требуемый ток.
Например, если вы хотите установить мощные рабочие фары, которые включаются вместе с фарами, но есть риск, что они превысят мощность существующего ткацкого станка.
- Экономия затрат
Проводка и выключатели с высокой токовой нагрузкой стоят дороже, чем версии с меньшей токовой нагрузкой, поэтому использование реле сводит к минимуму потребность в более дорогих компонентах.
- Активация более чем одной цепи от одного входа
Вы можете использовать один вход от одной части электрической системы (например, выход центрального замка, ручной переключатель и т. д.) для активации одного или нескольких реле, которые затем завершат работу. одна или несколько других схем и, таким образом, выполняют несколько функций от одного входного сигнала.
- Выполнение логических функций
Электромагнитные реле могут использоваться в некоторых довольно умных (и сложных) приложениях, когда они подключены для выполнения логических операций на основе определенных входов (например, блокировка выхода +12 В вкл.
и выкл. мгновенный вход, поочередное мигание левого и правого индикаторов и т. д.). Хотя эти логические функции теперь заменены электронными модулями для OEM-проектов, по-прежнему может быть полезно, весело и часто более рентабельно использовать реле для их выполнения в некоторых проектах послепродажного обслуживания (особенно там, где у вас есть специальное приложение).
Примечание: В этой статье мы сосредоточимся на реле ISO mini или «стандартных» реле, которые имеют кубический корпус размером 1 дюйм и наиболее часто используются в электрических системах транспортных средств.
Конструкция и эксплуатация
Внутри реле
Вот как выглядит мини-реле ISO внутри:
Медная катушка вокруг железного сердечника (электромагнита) удерживается в раме или «ярме», от которого отходит якорь. шарнирно. Один конец якоря соединен с натяжной пружиной, которая тянет другой конец якоря вверх. Это реле в обесточенном состоянии или «в состоянии покоя» без подачи напряжения.
хорошее электрическое соединение между якорем и желтком, а не только контакт между точкой поворота якоря.Затем катушка и контакт (или контакты) подключаются к различным клеммам на внешней стороне корпуса реле.
Как они работают
Когда на катушку подается напряжение, вокруг нее создается магнитное поле, которое притягивает шарнирный якорь к контакту. Это замыкает «сильнотоковую» цепь между клеммами, и говорят, что реле находится под напряжением. Когда напряжение с клеммы катушки снимается, пружина возвращает якорь в исходное положение и разрывает цепь между клеммами. Таким образом, подавая или отключая питание катушки (слаботочная цепь), мы включаем или выключаем сильноточную цепь.
Примечание: Важно понимать, что цепь катушки и токоведущая (или коммутируемая) цепь электрически изолированы друг от друга внутри реле. Цепь катушки просто включает цепь сильного тока.
Для облегчения понимания работы реле часто используется следующая упрощенная принципиальная схема:
Терминология реле как замыкающее и размыкающее реле, потому что имеется одна сильноточная цепь и контакт, который либо разомкнут, либо замкнут в зависимости от того, находится ли реле в состоянии покоя или находится под напряжением.
Если контакт размыкается, когда реле находится в состоянии покоя, реле обозначается как , нормально разомкнутое, (НО), а если контакт замыкается, когда реле находится в состоянии покоя, то реле обозначается как , нормально замкнутое, (НЗ). Нормально открытые реле являются более распространенным типом.
Мини-реле ISO с двумя цепями, одна из которых замкнута, когда реле находится в состоянии покоя, а другая замкнута, когда реле находится под напряжением, имеют 5 контактов на корпусе и называются переключающими реле. Они имеют два контакта, подключенных к общей клемме.
Включающие и размыкающие реле также известны как однополюсные, однонаправленные (SPST), а переключающие реле — как однополюсные, двухпозиционные (SPDT). Это основано на стандартной терминологии переключателей. Ниже обсуждаются и другие конфигурации контактов, но чаще всего используются замыкающие и переключающие реле.
Соглашение о нумерации клемм
Нумерация клемм на корпусе реле взята из DIN 72552 , который является широко принятым стандартом немецкой автомобильной промышленности и присваивает числовой код различным типам электрических клемм, используемых в транспортных средствах.
. Клеммы на внешней стороне 4- или 5-контактного мини-реле помечены цифрами, как показано ниже:
| Номер клеммы/контакта | Connection |
| 85 | Coil |
| 86 | Coil |
| 87 | Normally Open (NO) |
| 87a | Normally Closed (NC) — not present на 4-х контактных реле |
| 30 | Общее подключение к клеммам NO и NC |
Согласно DIN 72552 на катушку должно подаваться напряжение +12 В, однако на практике через клемму 86 и заземление не имеет значения, в какую сторону они подключены, если только вы не используете реле со встроенным диодом (дополнительную информацию о диодах см. ниже).
Совет: вы можете использовать переключающее реле вместо переключающего реле, просто оставив клемму NO или NC отключенной (в зависимости от того, хотите ли вы, чтобы цепь замыкалась или размыкалась при подаче питания на реле).
.
Расположение выводов
Автомобильные мини-реле ISO, которые мы рассматривали выше, обычно доступны с двумя типами расположения выводов, обозначенными как расположение контактов типа A и типа B. Эти схемы показаны на двух 5-контактных реле ниже (контакт 87a отсутствует на 4-контактных реле):
Вы заметите, что в макете типа B контакты 86 и 30 поменяны местами по сравнению с макетом типа A. С компоновкой типа B, возможно, проще работать, поскольку подключенные клеммы расположены на одной линии, что упрощает визуализацию проводки. Если вам нужно заменить реле, убедитесь, что вы используете реле с таким же расположением клемм, так как его легко не заметить, если вы не знаете о разнице.
Размеры клемм
Ширина клемм, используемых на 4- и 5-контактных реле, почти всегда составляет 6,3 мм, однако некоторые более специализированные реле могут иметь клеммы шириной 2,8 мм, 4,8 мм и 9 мм..5мм. Клеммы шириной 9,5 мм, как правило, используются для приложений с более высокой мощностью (например, для активации соленоида стартера), а клеммы меньшего размера, как правило, используются для электронной сигнализации, где требуются только очень низкие токи.
Все ширины будут совместимы со стандартными обжимными клеммами с женскими лезвиями соответствующих размеров.
Маркировка корпуса реле
Реле могут выглядеть очень похожими снаружи, поэтому они обычно имеют принципиальную схему, номинальное напряжение, номинальный ток и номера клемм, отмеченные на корпусе для их идентификации.
- Принципиальная схема
Здесь показаны основные внутренние схемы (включая любые диоды, резисторы и т. д.) и расположение клемм для облегчения подключения.
- Номинальное напряжение
Рабочее напряжение катушки и сильноточных цепей. Обычно 12 В для легковых автомобилей и малых судов, но также доступны 6 В для более старых автомобилей и 24 В для коммерческого применения (как автомобильного, так и морского).
- Текущий рейтинг
Это допустимая нагрузка по току сильноточной цепи (цепей), которая обычно составляет от 25 А до 40 А, однако иногда она отображается в виде двойного номинала на переключающих реле, например.
30/40А. В случае двойных номиналов нормально замкнутой цепью является меньшая из двух, то есть 30A/40A, NC/NO для приведенного примера. Ток, потребляемый катушкой, обычно не отображается, но обычно составляет 150–200 мА с соответствующим сопротивлением катушки около 80–60 Вт.
Совет: Знание сопротивления катушки полезно при проверке реле на неисправность с помощью мультиметра. Очень высокое сопротивление o r показания обрыва цепи могут указывать на поврежденную катушку.
- Нумерация клемм
Номера 85, 86, 30, 87 и 87a (или другие номера для различных конфигураций реле) обычно отлиты на пластике рядом с каждым контактом, а также показаны на принципиальной схеме.
Конфигурации и типы реле
В дополнение к базовым конфигурациям включения/выключения и переключения, описанным выше, реле ISO доступны в ряде других распространенных конфигураций, которые описаны в таблице ниже: *
Цепь между клеммами 30 и 87 замыкается при включении реле и размыкается при отключении питания, известном как NO (или наоборот для реле NC).
Клемма 87 подключена к контакту № 87b, обеспечивая двойные выходы от одного замыкающего контакта.
Реле с D UAL Contact S
. двойной выход NO
Реле со встроенным предохранителем
Плоский или керамический предохранитель подключается между клеммой 30 и замыкающим контактом, обеспечивая встроенную защиту от сильного тока.
Предохранитель обычно устанавливается в держателе, отлитом в корпусе реле, поэтому его можно заменить, если он перегорит.
Реле с диодом на катушке
При снятии напряжения с клемм 85/86 и обесточивании катушки, созданной вокруг катушки, происходит разрушение магнитного поля вокруг катушки. быстро. Этот коллапс вызывает напряжение на катушке в направлении, противоположном напряжению, которое его создало (+12 В), и, поскольку коллапс происходит так быстро, генерируемые напряжения могут достигать нескольких сотен вольт (хотя ток очень низкий).
Эти высокие напряжения могут повредить чувствительные электронные устройства, расположенные выше стороны питания катушки +12 В, такие как модули управления в системах сигнализации, а поскольку для питания катушек реле обычно используются слаботочные выходные сигналы тревоги, существует реальный риск повреждения оборудования.
Использование реле с диодом на катушке может предотвратить это повреждение, поглощая пики высокого напряжения и рассеивая их в цепи катушка/диод (это называется блокирующим или гасящим диодом).
Диод всегда устанавливается в реле так, чтобы полоска на корпусе диода была обращена к клемме 86 (обратное смещение) и 9.0007 важно, чтобы +12 В было подключено к этой клемме (85 подключено к земле) или диод может быть поврежден.

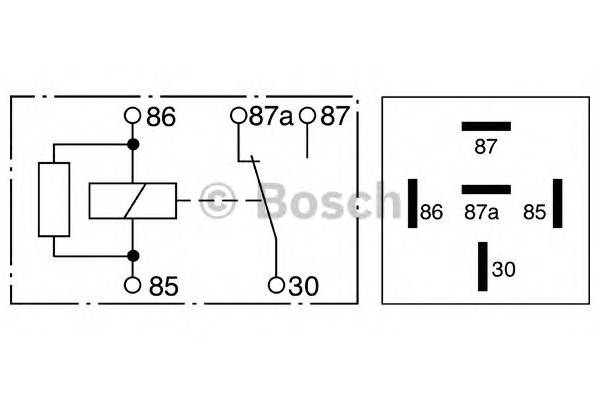

Реле с резистором на катушке
Резистор высокого номинала выполняет ту же функцию, что и магнитный диод в предыдущей конфигурации, поглощая скачки высокого напряжения, создаваемые магнитным диодом. поля при обесточивании катушки. Недостатком резистора является то, что он пропускает небольшой ток при нормальной работе реле (в отличие от диода) и не так эффективен, как диод в подавлении скачков напряжения, но менее подвержен случайному повреждению, поскольку резисторы нечувствителен к полярности (т.е. не имеет значения, к клемме 85 или 86 подключен +12В).
* Все схемы показаны с реле в состоянии покоя (обесточено) место в большом почете.
Они имеют прямоугольное сечение и уже, чем мини-реле с немного другим расположением выводов, и обычно доступны в конфигурациях «замыкание и размыкание» и «переключение», с подавляющими диодами или без них.
Кроме того, нумерация клемм отличается: используются 1, 2, 3, 4 и 5 вместо 30, 85, 86, 87 и 87a.
| Terminal/Pin number and size | Connection |
| 1 — 4.8mm | Coil |
| 2 — 4.8mm | Катушка |
| 3 — 6,3 мм | Common connection to NO & NC terminals |
| 4 — 4.8mm | Normally Closed (NC) — not present on 4 pin relays |
| 5 — 6.3mm | Normally Open (NO) |
Более сложные типы реле
Существуют реле других конструкций, которые используются для некоторых более сложных приложений в автомобильных системах.
Они по-прежнему основаны на принципе переключения цепей с большим током с использованием цепей с меньшим током, но часто сочетают его с электроникой для выполнения специальных функций: Вот некоторые примеры:
- Реле свечей накаливания — обеспечивают подачу питания на свечи накаливания в дизельном двигателе в течение установленного периода времени, используя положение ключа зажигания или другой вход для включения реле.
- Реле впрыска топлива — обеспечивают подачу питания на топливные форсунки с электрическим приводом в бензиновом двигателе в течение различного времени в зависимости от сигналов от блока управления двигателем (ECU).
- Реле таймера — например, в цепи обогрева заднего стекла, где перед выключением реле необходимо подать питание на несколько минут.
- Реле/блоки мигалки — используются для рабочих индикаторов и аварийных световых сигналов и используют электронику для контроля времени размыкания и замыкания контактов, а не традиционную биметаллическую полосу.
Эти более сложные реле могут иметь до 9 контактов различных размеров. Это увеличение количества клемм по сравнению со стандартными 4 или 5 в более простых реле часто необходимо, потому что могут потребоваться дополнительные соединения для встроенной электроники (например, входы от датчиков или ЭБУ и выходы на световые индикаторы или ЭБУ).

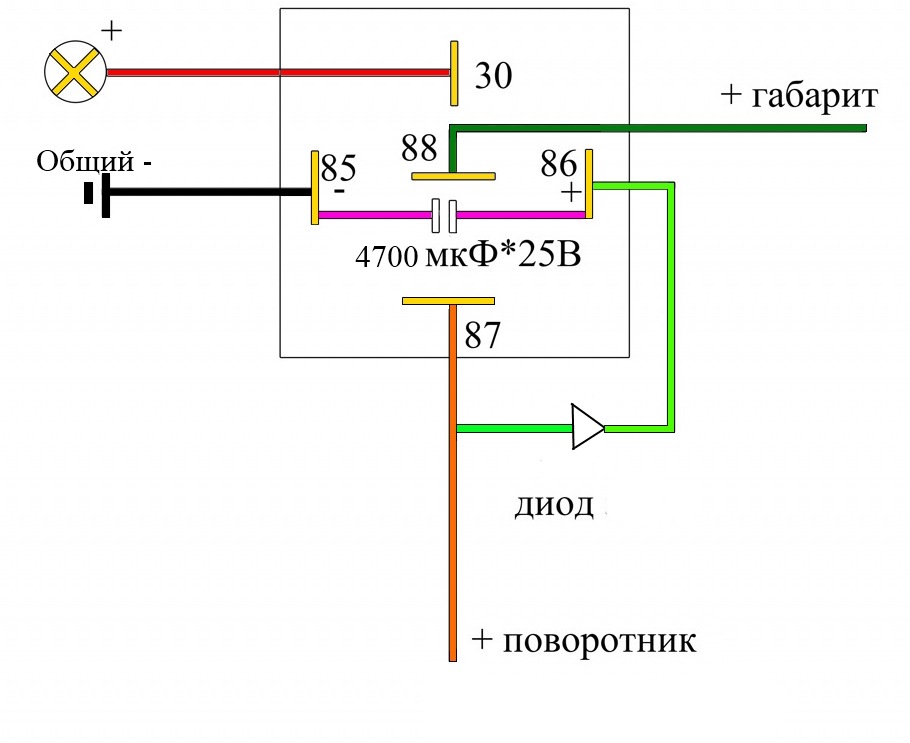

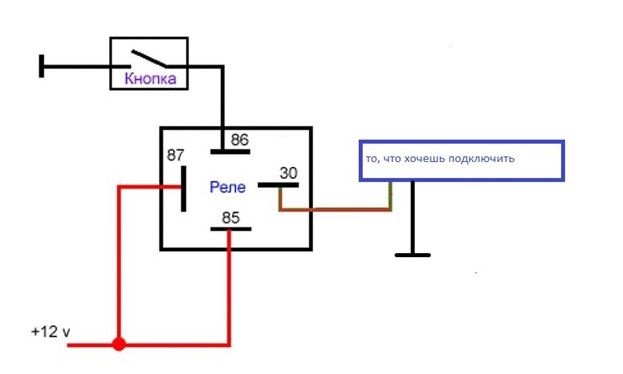

Примеры схем подключения реле
На следующих схемах показаны некоторые распространенные схемы подключения реле, в которых используются 4-контактные мини-реле ISO.
| 1. Добавление фар дальнего света, которые включаются вместе с дальним светом фар | |
| Эта простая схема использует подачу питания на лампу дальнего света фары в качестве триггера для включения реле. Цепь сильного тока в этом реле подает питание на лампу дальнего света, поэтому каждый раз, когда включается дальний свет фар, на катушку подается напряжение и включаются фары дальнего света. Клемма 85 — Подсоедините к подходящей точке заземления на шасси автомобиля. Терминал 30 — Подключить к +12В от аккумулятора. Клемма 87 — Подсоедините к клемме +12 В лампы дальнего света или жгута фар дальнего света. Совет: Рекомендуется использовать отдельные реле для левого и правого фар дальнего света и переключать их независимо от левого и правого дальнего света. Таким образом, если реле на одной стороне выйдет из строя, дальний свет на другой стороне все равно будет работать. |
Примечание: Важно, чтобы новая подача питания к фарам дальнего света была снабжена соответствующими предохранителями (см. руководство по предохранителям в нашем Центре знаний). лампа дальнего света фары (достигается путем сращивания в оригинальном ткацком станке).
| 2. Добавление зуммера, который предупреждает, когда вы оставили включенными фары | |
| зуммер при открытии водительской двери. Световой сигнал можно легко добавить параллельно или вместо зуммера. | |
| Клемма 86 — Подключите к источнику питания +12 В к фарам (достигается путем соединения на оригинальном тканевом станке). Также подключается параллельно к клемме 30. Клемма 85 — подключается к выключателю двери водителя. Клемма 30 — Подключен от клеммы 86. Клемма 87 — Подключите к клемме +12 В предупредительного зуммера, а затем подключите минусовую клемму предупредительного зуммера к земле. | |
Обмотка реле питается от кабеля питания фары, так что на нее подается напряжение +12 В только при включенном выключателе фар. Если фары включены, а дверь водителя открыта, дверной выключатель замыкает цепь катушки, которая замыкает силовую цепь к предупредительному зуммеру. Обратите внимание, что в этом случае ток, потребляемый сигнализатором/зуммером, будет очень низким, поэтому он может питаться от того же источника +12 В, который используется для катушки.
| 3. Добавление скрытого переключателя, который нужно нажать, чтобы запустить автомобиль больше «логической» схемы, чем схема, используемая для переключения сильного тока на слабый. Как только ключ зажигания находится в положении IGN, вы нажимаете и отпускаете переключатель мгновенного действия, затем поворачиваете ключ в положение START и запускаете двигатель в обычном режиме. Нажатие кнопки на мгновение активирует катушку реле 1, что позволяет +12 В поступать с клеммы 87 на клемму 86. Это приводит к тому, что катушка остается под напряжением после отпускания кнопки (обратите внимание, что пока кнопка нажата, напряжение равно 0 В). между клеммами 86 и 87). Клемма 87 также подает питание на катушку реле 2, которая обеспечивает подключение электромагнитного клапана стартера, готового к работе, когда ключ повернут в положение ПУСК. Когда зажигание выключено, питание катушки реле 1 отключается, что отключает питание катушки реле 2 и разрывает цепь соленоида стартера, поэтому двигатель нельзя запустить снова, не выполнив описанную выше процедуру. | |
|
РЕЛЕ 1 Клемма 86 — С одной стороны переключателя мгновенного действия. Клемма 85 — Подключите к подходящей точке заземления на шасси автомобиля. Клемма 30 — От положения +12 В замка зажигания IGN. Этот источник также питает другую сторону выключателя мгновенного действия. Клемма 87 — К клемме 86 и реле 2, клемма 86.
РЕЛЕ 2 Клемма 86 – От клеммы 86 реле 1. Клемма 85 – Подсоедините к подходящей точке заземления на шасси автомобиля. Клемма 30 — От +12 В выключателя зажигания в положении START Клемма 87 — К соленоиду стартера.
| |
Выключатель мгновенного действия может быть установлен вне поля зрения и действует как простое защитное устройство блокировки стартера. Отказ от ответственности — Информация, содержащаяся в этих статьях, предоставляется добросовестно, и мы делаем все возможное, чтобы обеспечить ее точность и актуальность, однако мы не можем нести ответственность за любой ущерб или убытки, возникающие в результате использования или неправильного использования этой информации или любых ошибок или упущений.
Установщик несет полную ответственность за безопасность системы, поэтому, если у вас есть какие-либо сомнения, обратитесь к квалифицированному электрику.
Купить 5-контактное микрореле онлайн | 12 В, 20 А с резистором
- Микропереключающее реле
- 5-контактное реле
- 12 В
- 20 А
- Размеры клемм 3 x 4,8 мм и 2 x 6,3 мм.
- Нет кронштейна с этой цепью реле
- Схема микрореле – см. ниже
- БЕСПЛАТНАЯ ДОСТАВКА ВЕЛИКОБРИТАНИИ — подробности см. ниже
Схема подключения 5-контактного микрореле
Посмотреть наш ассортимент:
- РЕЛЕ
- МИГАЮЩИЕ МОДУЛИ
- ВЫКЛЮЧАТЕЛИ
Микрорелейные переключатели
Релейный переключатель (реле 12 В, 20 А) представляет собой переключатель с электрическим приводом, который используется в приложениях, требующих управления цепью с помощью маломощного сигнала, где цепи управления и управляемые цепи должны быть электрически изолированы.
от другого. Релейные переключатели сегодня можно найти в большинстве транспортных средств, движущихся по нашим дорогам.
5-контактное автомобильное реле

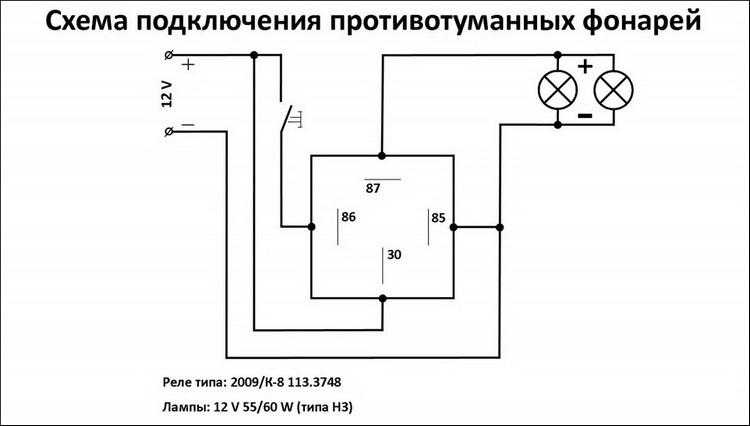

Они чаще всего используются для включения или выключения цепи с малой силой тока для включения или выключения цепи с большей силой тока. Наиболее частым примером этого является включение фар автомобиля.
Безопасность цепи
Не рекомендуется подключать фары непосредственно к выключателю фар, так как это может привести к превышению номинальной силы тока выключателя. В таком случае может возникнуть нежелательный риск возникновения электрического пожара или повреждения кабельных проводов.
Микрорелейные переключатели — Множественное переключение
Реле также можно использовать для упрощения переключения нескольких компонентов одновременно с использованием одного выхода. Один выход, подключенный к нескольким реле, таким как это реле 12 В, 20 А, 5 контактов, позволит вам одновременно размыкать и/или замыкать непрерывность — очень полезная функция.
Перекрёстный справочник с брендом
Код производителя/ продукта
BMW 61 36 4 939 415 Border Holdings 1307 Bosch 0 332 201 107 0 332 207 102 0 332 207 107 0 332 207 300 0 332 207 307 0 986 332 060 Britpart Ferrari 183662 Ford 5M5T 14B192 BA Jaguar John Deere AL 76 702 AZ 61 578 Land Rover YWB500200 Mafco 425-6130 Mercedes 638 821 0047 Rolls Royce UD75823 Rover YWB 000440 Tyco V23073-B1008-X019 V23074-A1001-X77 Wehrle 29201005 Woodauto RLY1313
КУПИТЬ СЕГОДНЯ!
* изображения только для иллюстрации
Grease Monkey Direct обслуживает Великобританию, Великобританию и Северную Ирландию. Чтобы просмотреть и приобрести другие продукты, а также ознакомиться с нашими текущими предложениями по скидкам, распродажам и распродажам, перейдите на домашнюю страницу GreaseMonkeyDirect.
com.
Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Возврат
Наш полис действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не можем предложить вам возврат или обмен.
Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.
Некоторые виды товаров не подлежат возврату. Скоропортящиеся товары, такие как продукты питания, цветы, газеты или журналы, возврату не подлежат. Мы также не принимаем товары интимного или санитарного назначения, опасные материалы, легковоспламеняющиеся жидкости или газы.
Дополнительные невозвратные товары:
Подарочные карты
Загружаемые программные продукты
Некоторые товары для здоровья и личной гигиены
Для оформления возврата нам потребуется квитанция или подтверждение покупки.
Пожалуйста, не отправляйте покупку обратно производителю.
В некоторых ситуациях предоставляется только частичное возмещение (если применимо)
Книга с явными следами использования
CD, DVD, кассета VHS, программное обеспечение, видеоигра, кассета или виниловая пластинка, которые были открыты
Любой товар не в своем первоначальном состоянии, поврежден или отсутствует по причинам, не связанным с нашей ошибкой.
Любой товар, возвращенный более чем через 30 дней после доставки
Возврат средств (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения.
Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение определенного количества дней.
Просроченные или отсутствующие возвраты (если применимо)
Если вы еще не получили возмещение, сначала снова проверьте свой банковский счет.
Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.
Далее обратитесь в свой банк. Часто перед отправкой возмещения требуется некоторое время на обработку.
Если вы сделали все это, но до сих пор не получили возмещение, свяжитесь с нами по адресу [email protected].
Товары для распродажи (если применимо)
Возврат возможен только за товары по обычной цене, к сожалению, за товары со скидкой возврат невозможен.
Обмены (если применимо)
Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на тот же товар, отправьте нам электронное письмо по адресу [email protected] и отправьте свой товар по адресу: Unit 10, Teemore Business Complex Co. Fermanagh GB BT92 9BL.
Подарки
Если предмет был помечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата.
