Реле приоритета схема. Реле приоритета нагрузок: принцип работы, виды и применение

Что такое реле приоритета нагрузок. Как работает РПН. Какие бывают виды реле приоритета. Где применяется РПН. Как правильно подключить реле приоритета. Какие ошибки допускают при монтаже РПН.

Что такое реле приоритета нагрузок и зачем оно нужно

Реле приоритета нагрузок (РПН) — это электротехническое устройство, предназначенное для контроля и управления подключением электроприборов к сети. Основная задача РПН — обеспечить работу наиболее важных потребителей электроэнергии при ограниченной мощности сети.

РПН позволяет решить следующие задачи:

• Предотвратить перегрузку электросети при одновременном включении большого количества мощных приборов
• Обеспечить бесперебойную работу критически важного оборудования
• Оптимизировать распределение электроэнергии между потребителями
• Снизить риск аварийного отключения электричества из-за перегрузки

Принцип работы РПН заключается в автоматическом отключении менее приоритетных нагрузок при превышении допустимого тока в сети. Это позволяет сохранить работоспособность наиболее важных электроприборов.

Виды реле приоритета нагрузок

Реле приоритета нагрузок бывают следующих основных видов:

По количеству фаз:

• Однофазные — для бытовых сетей 220В
• Трехфазные — для промышленных сетей 380В

По количеству каналов управления:

• Одноканальные — управляют одной группой нагрузок
• Многоканальные — могут управлять несколькими группами нагрузок с разным приоритетом

По принципу срабатывания:

• Реле нижнего порога — срабатывают при снижении напряжения
• Реле верхнего порога — срабатывают при повышении тока

Выбор конкретного типа РПН зависит от параметров электросети и решаемых задач. Для бытового применения чаще используются однофазные многоканальные реле верхнего порога.

Принцип работы реле приоритета нагрузок

Рассмотрим принцип работы РПН на примере типовой схемы:

1. К входу реле подключается измерительный трансформатор тока, контролирующий общее потребление.
2. К выходам реле подключаются группы потребителей с разным приоритетом.
3. При превышении заданного порога тока реле начинает последовательно отключать группы нагрузок, начиная с наименее приоритетных.
4. При снижении общего потребления отключенные нагрузки вновь подключаются в обратном порядке.

Таким образом, РПН обеспечивает бесперебойную работу наиболее важных потребителей за счет временного отключения второстепенных нагрузок. Это позволяет избежать срабатывания вводного автомата и полного обесточивания объекта.

Где применяется реле приоритета нагрузок

Реле приоритета нагрузок находит широкое применение в различных сферах:

В быту:

• Частные дома с ограниченной выделенной мощностью
• Квартиры со слабой проводкой
• Дачные дома с автономным электроснабжением

На производстве:

• Промышленные предприятия с большим количеством оборудования
• Объекты с ответственными потребителями электроэнергии
• Производства с ограниченной мощностью подстанции

В коммерческой недвижимости:

• Торговые центры
• Офисные здания
• Гостиницы и рестораны

РПН особенно актуально в ситуациях, когда невозможно или экономически нецелесообразно увеличение выделенной мощности. Устройство позволяет оптимально использовать имеющийся энергоресурс.

Как выбрать реле приоритета нагрузок

При выборе РПН следует учитывать следующие основные параметры:

• Номинальное напряжение сети (220В или 380В)
• Максимальный ток нагрузки
• Количество каналов управления
• Диапазон настройки порога срабатывания
• Время срабатывания
• Наличие дополнительных функций (индикация, удаленное управление и т.д.)

Также важно обратить внимание на надежность и репутацию производителя. Среди проверенных брендов можно отметить:

• ABB
• Schneider Electric
• Legrand
• IEK
• EKF

При выборе РПН рекомендуется проконсультироваться со специалистом-электриком для правильного расчета параметров и подбора оптимальной модели.

Схема подключения реле приоритета нагрузок

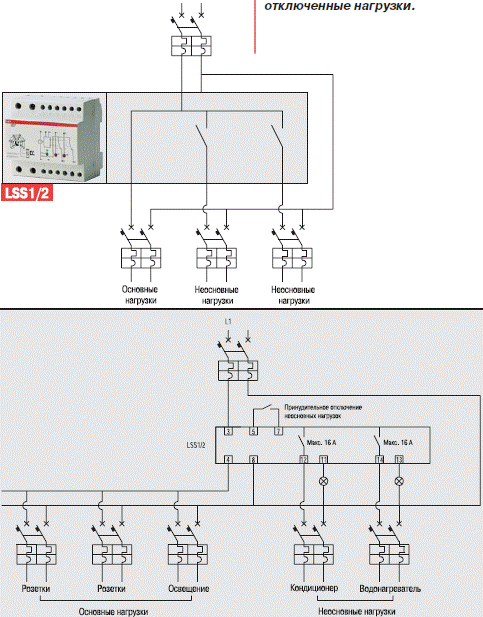

Типовая схема подключения РПН выглядит следующим образом:

1. Входная цепь реле подключается к измерительному трансформатору тока, установленному на вводном кабеле.
2. Питание реле осуществляется от сети 220В через отдельный автоматический выключатель.

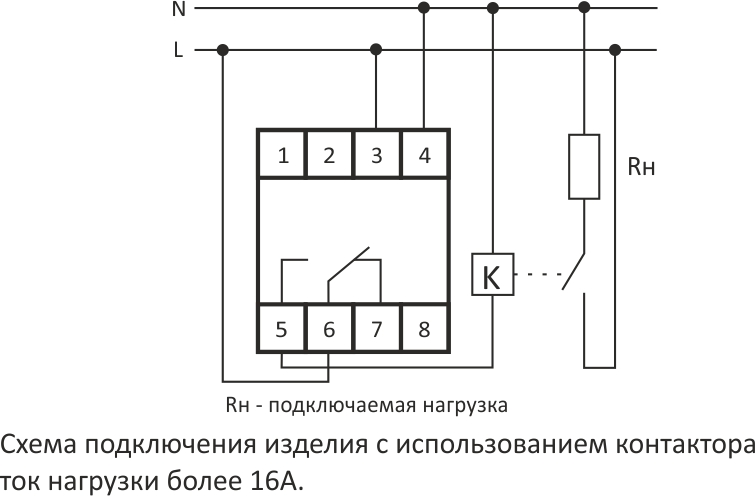

3. К выходам реле подключаются контакторы или автоматические выключатели с моторным приводом.
4. Силовые цепи потребителей подключаются к контакторам в порядке убывания приоритета.
5. Цепи управления контакторов подключаются к соответствующим выходам реле.

При монтаже РПН важно соблюдать следующие правила:

• Использовать провода и кабели соответствующего сечения
• Обеспечить надежное заземление оборудования
• Соблюдать полярность подключения
• Не превышать максимально допустимую нагрузку на контакты реле

Для сложных схем рекомендуется привлекать квалифицированных специалистов-электриков.

Типичные ошибки при подключении РПН

При монтаже реле приоритета нагрузок нередко допускаются следующие ошибки:

• Подключение нагрузки напрямую к контактам реле без использования контакторов
• Неправильная настройка порогов срабатывания
• Ошибки в расчете приоритетов нагрузок
• Использование проводов недостаточного сечения
• Отсутствие защиты от короткого замыкания в цепях управления

Чтобы избежать этих ошибок, следует внимательно изучить инструкцию производителя и при необходимости обратиться к специалистам. Правильный монтаж РПН обеспечит его надежную и эффективную работу.

Альтернативы реле приоритета нагрузок

Помимо классических РПН, существуют и другие устройства для оптимизации энергопотребления:

• Умные розетки с функцией приоритета нагрузок
• Интеллектуальные системы управления электропитанием
• Программируемые логические контроллеры с функцией энергоменеджмента
• Устройства плавного пуска для мощных электродвигателей

Выбор конкретного решения зависит от специфики объекта и поставленных задач. В некоторых случаях может потребоваться комплексный подход с использованием нескольких типов устройств.

Реле приоритета нагрузок — эффективный инструмент для оптимизации энергопотребления и защиты электросети от перегрузок. При правильном выборе и монтаже РПН обеспечивает надежную работу электрооборудования в условиях ограниченной мощности сети.

Реле приоритета нагрузок трехфазное однофазное схема

Опубликовано: 09.08.2022

Содержание

РПН – прибор, контролирующий сохранение приоритетных нагрузок и отключения, менее важных при недостаточной мощности электросети. Реле приоритета нагрузок применяют на производстве и в быту. Ниже кратко рассмотрим, что это за прибор, для чего нужен и как работает.

Назначение

Реле приоритета используют для контроля работоспособности потребителей в сетях, где общей мощности недостаточно для одновременной работы, всех подключенных устройств.

Кроме основной функции, реле способно исполнять роль ограничителя нагрузки в сети, давай возможность распределить и контролировать мощность тока идущего на определенных участках электрической сети. Это необходимо для сохранения целостности сети и обеспечения безопасного технического использования приборов, во время расширении списка приборов-потребителей.

В случае появившейся перегрузки, данное реле позволяет сохранить работоспособность заданных ключевых устройств, без полного отключения сети. Оно спасает сеть от перегрузок и не исключает полные отключения всей сети.

Виды РПН и особенности конструкции

В конструкцию РПН встроен измеритель тока. Благодаря нему и исполнительному элементу, осуществляется переключение контактов, в моменты, когда значение силы тока достигает пороговой отметки. Измерительный элемент определяет силу тока в определенном диапазоне, также он может быть настроен на переключение, исходя из конкретных потребителей сети и их технических характеристик.

Максимальные значение коммутируемого тока, для стандартных контактов, составляет 16 А. На производстве возникает необходимость коммутации больших токов, для этого используют специальные контакторы.

При использовании магнитных пускателей, реле приоритета выделено в отдельную конструкцию и не переключает контакты самостоятельно, а лишь передает управляющий сигнал контактору.

Устройства для контроля токов высокого напряжения выделены в отдельную группу и отличающиеся конструкцией, от обычных РПН и позволяют использовать внешние трансформаторы токов.

По количеству управляемых нагрузок РПН бывают:

• однофазными;
• трехфазными – позволяют устройству исполнять роль реле приоритета фаз, они переключают нагрузку по однофазным каналам, предотвращая асимметричность, ведущую к обесточиванию всего объекта.

По количеству нагрузок РПН бывают:

• многоканальные;
• одноканальные.

Принцип действия

Принцип работы, проще объяснить на реально существующем РПН, для наглядности. У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше. Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.

Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета. Соответственно при достижении порога в 25 А РПН отключит вторую группу.

Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.

Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:

1. Ток превысил номинальный — отключается группа с низшим приоритетом.
2. Реле «проверяет» нагрузку в сети.
3. Если сила тока не уменьшилась, то система снова повторяет первых два действия.

Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.

Область применения

РПН необходим когда необходимо настроить сеть с лимитами потребляемых мощностей. Бывает это в случаях, когда потребителей больше чем может обеспечить текущая сеть, а изменить ее характеристики сложно или невозможно.

Прибор позволяет обеспечить работоспособность и продуктивное использование большого количества приборов, сохраняя целостность и безопасность сетевой конструкции. Если не использовать прибор, то нужно, либо отключать, менее важные, приборы вручную, либо менять эксплуатационные характеристики сети.

Лимит переключения зачастую совпадает с лимитом отключения общего ограничителя сети.

Полезное видео

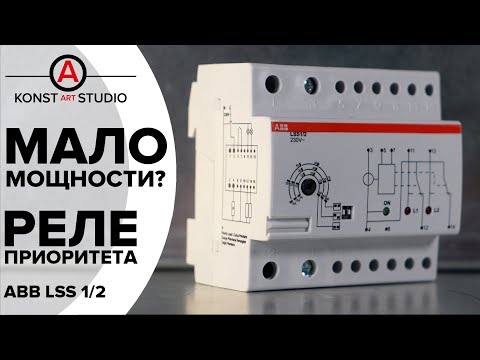

Более подробную информацию о принципе действия прибора вы можете почерпнуть из видео ниже:

Используя прибор можно сделать использование домашней и производственной аппаратуры более комфортным. В бытовых условия, ценность прибора почувствуют люди со слабой проводкой в доме. Для нее характерны частые «выбивания пробок». Постоянные отключения плохо сказываются на приборах, а вернуть на место «пробку» можно только после полного остывания теплового расцепителя, что весьма неудобно.

однофазное и трехфазное, назначение и конструкция

Реле приоритета – это электротехническое устройство небольших размеров, основная задача которого заключается в управлении включения электроприборов. Кратко его называют РПН. Способно реагировать на повышение или понижение нагрузки отключением, а также контролирует общий ток питающей сети. Использование подобной конструкции позволяет избавиться от проблемы сверхнормативных нагрузок электропроводки.

Содержание

1. Виды реле
2. Технические характеристики и конструктивные особенности
3. Область применения
4. Принцип работы и установки РПН
5. Обзор моделей
6. Недостатки использования РПН
7. Типичные ошибки при подключении
8. Аналоги реле приоритета

Виды реле

Однофазное реле приоритета нагрузок

Реле приоритета пользуется большой популярностью в загородных и частных домах, а также многоквартирных сооружениях, промышленных предприятиях. Суть работы заключается в разделении электрической сети на приоритетные магистрали и менее важные.

Существует несколько видов реле приоритета нагрузок:

• одно- и трехфазные;
• одно- и многоканальные.

Трехфазные конструкции способны выполнять и функции приоритета фаз, распределяя равномерно нагрузку по однофазным каналам. Такой подход позволяет предупредить полное обесточивание всего объекта.

Многоканальные реле нагрузки используются вместе с разными видами линий.

По функциональным возможностям оборудование делится на следующие разновидности:

• нижнего порога;
• верхнего порога.

Последние срабатывают при повышении силы тока, подключаются согласно схеме последовательного соединения. Прибор, который срабатывает на минимальный порог напряжения, подключается по параллельной схеме.

Выпускаются модификации, которые предназначены для разных уровней включения. Есть возможность регулировать устройство для разных нагрузок. В сетях с большими нагрузками их рекомендуется использовать в паре с трансформатором тока.

Технические характеристики и конструктивные особенности

Конструкция реле

Реле отключения неприоритетной нагрузки оснащено встроенным измерителем тока, а также исполнительным элементом, который коммутирует контакты при достижении заданных параметров с заданной временной выдержкой. Измерительный элемент способен отслеживать силу тока в определенном интервале.

Максимальной силе тока, коммутируемого встроенными контактами, как правило, свойственно стандартное значение, равное 16 А. Для коммутации больших токов используют контакторы – магнитные пускатели. В подобных случаях реле приоритета только подает управляющий импульс на него.

Для управления большими токами существуют отдельные типы аппаратов, которые позволяют подключить наружные трансформаторы тока.

Область применения

РПН в щитке

Индуктивное реле нагрузки используется, когда появляется необходимость настроить электрическую сеть с лимитами потребляемых объемов энергии. Подобные ситуации встречаются, когда пользователей больше, чем может обеспечить данная сеть, а изменить ее технические и конструктивные характеристики не представляется возможным.

Это миниатюрное электротехническое устройство обеспечивает бесперебойную работоспособность и безопасную эксплуатацию большого количества электрических приборов, сохраняя при этом целостность сетевой конструкции. Если требуется использовать, например, мощный прибор, не приоритетные требуется отключать вручную или же изменять характеристики эксплуатируемой электрической цепи.

Такой подход в работе активно используется в быту и всех отраслях промышленности.

Принцип работы и установки РПН

К общей линии, прежде всего, подключается трансформатор тока, а уже после потребители. В схему в первой очереди ставятся нагрузки, которые имеют приоритетное значение и не должны отключаться.

Далее в схему добавляется реле потребителей, с помощью которого коммутируются неприоритетные группы нагрузок. При превышении нагрузки в электросети они начнут постепенно отключаться в установленной человеком последовательности по степени важности.

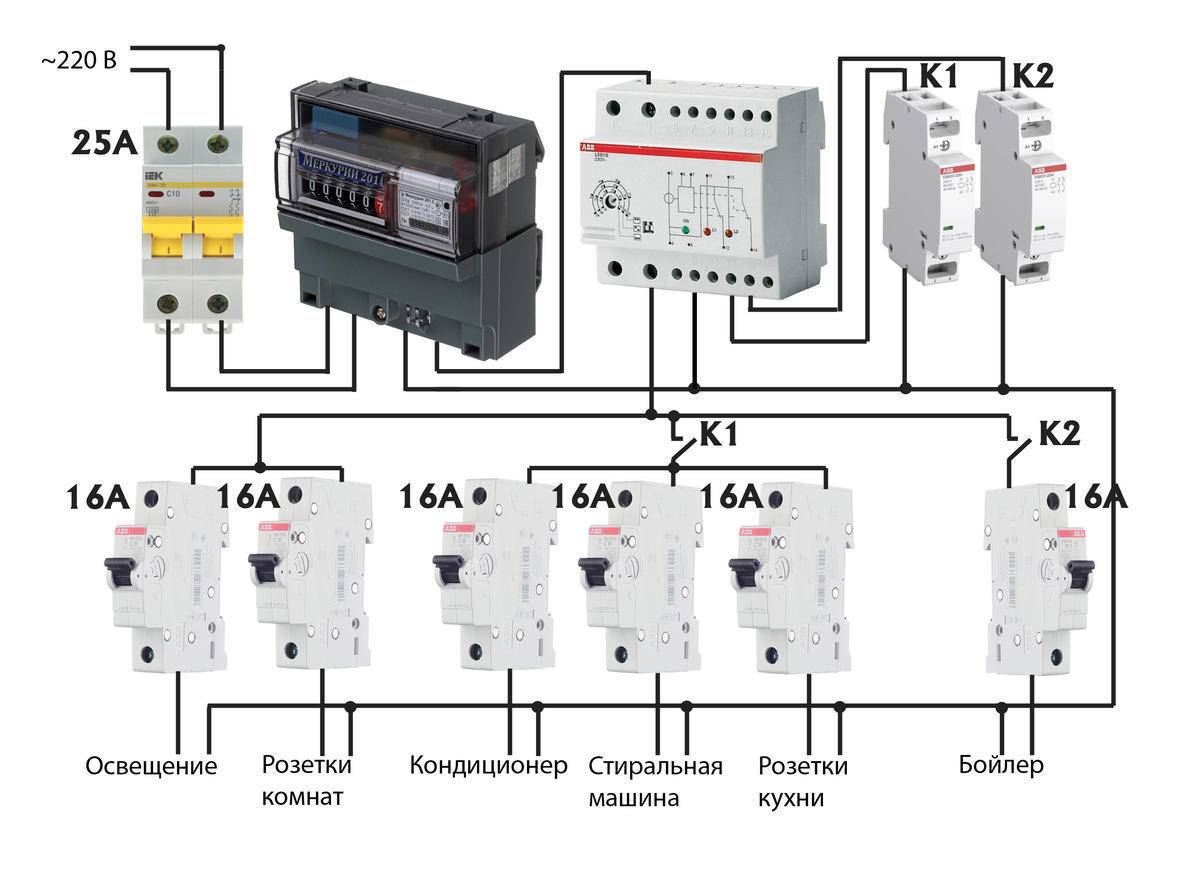

Реле приоритета в системе электроснабжения квартиры

От измерителя тока поступает сигнал на встроенный в модуль компаратор. Его основная задача – соотнести полученный сигнал с установленными человеком настройками. Реле определяет момент срабатывания компаратора, а также время отключения электрических приборов с малым приоритетом. Такой принцип работы способствует снижению силы тока в сети.

Обзор моделей

Высокая популярность данного вида оборудования привело к тому, что его начинают изготавливать все больше производителей. Выбрать прибор, сочетающий в себе доступную стоимость и хорошее качество, довольно трудно.

В таблице приведены хорошо зарекомендовавшие себя модели.

Производитель	Технические характеристики	Приблизительная стоимость в рублях
F&F (Польша)	Устанавливаемый диапазон тока от 5 до 90 А. Интервал регулировки тока отключения низкоприоритетной цепи колеблется в пределах 2-15 А.	2000
Legrand 0 038 11	Оснащено устройство 5 модулями. Суммарная сила тока подключенных потребителей 90 А. Порог отключения составляет 15, 20, 25, 30, 40, 50, 60 (А).	1800
Z–LAR/8	Частота коммутаций не более 3 600/60 минут. Номинальное напряжение 250В. Ток включения более 3 А. Ток отключения менее 1,8 А.	1750

Также рекомендуется обратить внимание на продукцию компаний ABB LSS, CDS Schneider Electric.

Невзирая на довольно обширный список преимущественных особенностей, РПН имеет и недостатки:

• Отсутствует возможность установить реле приоритета на обыкновенной проводке, схема которой не оснащена обособленными линиями к розеткам.
• Для монтажа прибора в уже имеющуюся сеть необходимо выполнить много работ, которые связаны с модернизацией проводки.

Для проведения обособленных линий проводки от распределительного щитка потребуется штробить стены, поэтому ремонта во всем помещении не избежать. Такой подход требует немалых финансовых затрат, времени и сил.

Типичные ошибки при подключении

Ошибкой, приводящей к серьезным последствиям, относится подключение нагрузок напрямую к РПН (при максимальной нагрузке устройства до 16А), а не через контакторы

Существует много сопроводительной документации, где приведены подробные схемы подключения РПН, но люди все равно допускают типичные ошибки. Чтобы предупредить их, нужно ознакомиться со следующей информацией:

• Малоопытные специалисты или люди без опыта подают фазу на контакты реле приоритета. В действительности они предназначены для коммутации лампочек индикатора.
• Прямое подключение нагрузок к РПН, не через контакторы. Максимальная нагрузка устройства не более 16 А. Причиной может стать невнимательность или недостаточное количество знаний, пренебрежение рекомендациями производителя оборудования.

Еще одна распространенная ошибка – неправильная группировка нагрузок от потребителей по степени их значимости. Если решение данного вопроса вызывает трудности, лучше обратиться за консультацией к профессионалам, которые помогут найти приоритетное оборудование дома или на производстве.

Аналоги реле приоритета

Умная розетка — Оптимизатор нагрузки на электросеть OEL-820

Для установки реле приоритета в уже имеющуюся электрическую сеть потребуется проделать немалый франт работ, например, модернизировать распределительный щит и саму проводку. Сделать это самостоятельно не всегда возможно, поскольку потребуется точно посчитать всю схему нагрузок.

Решение проблемы стало значительно проще после разработки нового, более усовершенствованного устройства, которое получило название – оптимизатор нагрузки на сеть. Принцип работы аналога заключается в перераспределении мощности электрических приборов по их приоритету. Конструктивные особенности просты, прибор предназначен для простой эксплуатации. Он не устанавливается в щите, состоит из двух адаптеров для розетки розеточного гнезда и вилки.

Цепь лампы приоритета | Световая цепь

14 сентября 2013 г. 16 января 2022 г. Инженерные проекты

Описанная здесь схема представляет собой схему Priority Lamp Circuit , которая дает приоритет при переключении. Переключатели с SW ₁ по SW ₄ нажимного или кнопочного типа по желанию. Обычно нажатие любого переключателя включает соответствующее реле, т. е. нажатие SW ₁ включает NPN-транзистор T 9.0013 1, и, следовательно, реле RL ₁ работает. Логическая секция   предназначена для получения контролируемого высокого выходного сигнала. Нажатие одного переключателя отключает работу всех переключателей и приводит к приоритету переключения. В нормальных случаях все переключатели замкнуты, а все реле находятся в выключенном состоянии. Когда одновременно нажимаются два переключателя, проверяется приоритет, и одно реле включается в

Цепь лампы приоритета .

Цепь Priority Lamp Circuit состоит из пяти ИС. IC ₁ , IC _2, и IC ₄ (7408) представляют собой четверные вентили И с двумя входами. IC ₃ (7432) представляет собой счетверенный вентиль ИЛИ с двумя входами. IC ₅ (7404) представляет собой шестигранный инвертор, который может быть заменен на IC 7400 с некоторыми изменениями спецификации. Контур обратной связи между выходными и входными линиями IC

4 и IC ₅ обеспечивает регулируемый высокий выходной сигнал для одного реле.

Выберите реле SPDT для двухрежимной работы для приоритета «вкл.» и «выкл.» для подключенных ламп, как показано на принципиальной схеме Цепь лампы приоритета .

Входные и выходные линии цифровой секции   могут быть подключены к другой цифровой схеме для определения входной линии, на которой возникает первый высокий уровень. Он также используется для создания непрерывной многоканальной системы. Когда какой-либо канал находится в рабочем состоянии, другие каналы автоматически отключаются в Цепь индикатора приоритета .

ПРИМЕЧАНИЕ: – В переключателе SW ₅ (a–d) положение 1 соответствует включенному приоритету, 2 – приоритетному отключению

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ПРИОРИТЕТНОЙ ЛАМПЫ

ЦЕПЬ

Резистор (все ¼ Вт, ± 5% углерода)

R 1 – R 4 = 2,2 кОм

Полупроводники

IC 1 , IC 2 , IC 4 = 7408 ИС 3 = 7404 ИС 5 = 7432 Т 1 – Т 4 = SL100

Разное

SW 1 – SW 4 = Переключатели Push-To-Off SW 5 (a–d) = 4-полюсный двухпозиционный переключатель RL 1 – RL 4 = реле 5 В, 100 Ом SPDT Лампа 1 – Лампа 4
