Реостат обозначение на схеме. Реостаты и потенциометры: принцип работы, типы, применение и обозначение на схемах

Что такое реостат и как он работает. Какие бывают виды реостатов. Как обозначается реостат на электрических схемах. Чем отличается реостат от потенциометра. Где применяются реостаты и потенциометры в электротехнике.

Что такое реостат и как он работает

Реостат — это переменный резистор, электрическое сопротивление которого можно изменять механическим способом. Принцип действия реостата основан на законе Ома — при изменении сопротивления участка цепи изменяется сила тока в ней. Конструктивно реостат состоит из резистивного элемента (обычно проволоки с высоким удельным сопротивлением) и подвижного контакта (ползунка), перемещение которого позволяет изменять длину включенного в цепь участка резистивного элемента.

Основные типы и конструкции реостатов

Существует несколько основных типов реостатов:

• Ползунковые реостаты — наиболее распространенный тип. Резистивный элемент намотан на керамический цилиндр, по которому перемещается ползунок.
• Рычажные реостаты — позволяют ступенчато изменять сопротивление с помощью рычага, подключающего разное количество резистивных элементов.
• Жидкостные реостаты — используют электролит в качестве резистивного элемента. Применяются для больших токов и мощностей.
• Реостаты с электронным управлением — современный тип с электронной регулировкой сопротивления.

Как обозначается реостат на электрических схемах

На схемах реостат обычно обозначается одним из двух способов:

1. В виде резистора со стрелкой, указывающей на изменяемость сопротивления.
2. Прямоугольником с диагональной стрелкой внутри.

Стрелка показывает направление увеличения сопротивления при перемещении ползунка.

Чем отличается реостат от потенциометра

Основные отличия реостата от потенциометра:

• Реостат имеет два вывода, потенциометр — три (два крайних и средний от ползунка).
• Реостат используется для регулировки силы тока, потенциометр — для деления напряжения.
• Реостат включается в цепь последовательно, потенциометр может включаться как делитель напряжения.
• Реостаты обычно рассчитаны на бо́льшие токи и мощности.

Где применяются реостаты в электротехнике

Основные области применения реостатов:

• Регулировка силы тока и напряжения в электрических цепях
• Пусковые и тормозные реостаты в электродвигателях
• Регулировка яркости освещения (реостатные светорегуляторы)
• Лабораторное оборудование
• Электронагревательные приборы с регулировкой мощности
• Системы возбуждения генераторов

Виды и применение потенциометров

Потенциометры бывают следующих основных видов:

• Поворотные (однооборотные и многооборотные)
• Ползунковые (линейные)
• Подстроечные
• Цифровые (электронные)

По характеристике изменения сопротивления различают:

• Линейные потенциометры
• Логарифмические
• Обратно-логарифмические

Потенциометры широко применяются:

• В аудиотехнике для регулировки громкости, тембра и т.д.
• В измерительных приборах
• Для настройки и калибровки электронных схем
• В системах управления различным оборудованием

Преимущества и недостатки реостатов и потенциометров

Преимущества:

• Простота конструкции и использования
• Плавная регулировка параметров
• Высокая надежность
• Возможность визуального контроля положения

Недостатки:

• Механический износ подвижных частей
• Нелинейность характеристик у некоторых типов
• Чувствительность к загрязнениям
• Относительно низкое быстродействие

Как правильно подключить реостат в электрическую цепь

При подключении реостата в электрическую цепь необходимо соблюдать следующие правила:

1. Реостат всегда включается последовательно с нагрузкой.
2. Необходимо учитывать максимально допустимый ток и мощность реостата.
3. Для увеличения сопротивления ползунок перемещают в сторону увеличения длины включенного участка обмотки.
4. При использовании реостата для ограничения пускового тока его сопротивление вначале должно быть максимальным.
5. Рекомендуется использовать реостат с запасом по мощности.

Правильное подключение и использование реостата позволяет эффективно регулировать параметры электрической цепи и защищать оборудование от перегрузок.

Реостат. Принцип действия, устройство, применение, обозначение реостата

Реостат — это переменный резистор, электрическое сопротивление которого между его подвижным контактом и выводами резистивного элемента можно изменять механическим способом (определение согласно ГОСТ 21414-75).

Реостат — это тип потенциометра с двумя выводами вместо трех. Является так называемым элементом управления в электрических цепях.

Важным преимуществом реостата является то, что его можно использовать для изменения электрического сопротивления в цепи без её разрыва.

Принцип действия и устройство реостата

Из любого учебника физики за 8 класс нам известно, что принцип действия реостата основан на законе Ома для участка цепи, а именно электрический ток, протекающий через цепь, изменяется в зависимости от уровня сопротивления, с которым он сталкивается при неизменном напряжении источника. Низкое сопротивление означает высокий электрический ток, так как ничто не препятствует току, а высокое сопротивление означает низкий электрический ток. Это свойство электрических цепей может быть использовано для настройки характеристик цепи в соответствии с конкретными требованиями.

При этом, сопротивление материала проводника (скажем, проволоки) зависит линейно от её длины и обратно пропорционально площади поперечного сечения, то есть верна формула: R = (ρ * l) / S, где

• ρ — удельное сопротивление материала проводника;
• l — длина проводника;
• S — площадь поперечного сечения проводника.

Таким образом, если площадь поперечного сечения остается постоянной, увеличение длины увеличивает сопротивление. Как показано на рисунке 1, ползунок реостата перемещается с помощью резистивного элемента. Он перемещается в 2 направлениях (туда/обратно). Соответственно изменяется эффективная длина. По мере продвижения ползунка к выходному выводу эффективная длина уменьшается, вызывая падение сопротивления и увеличение силы тока.

В простейшем типе реостата используется керамический цилиндр с намотанной по всей длине стальной проволокой (или другим материалом/сплавом с большим удельным сопротивлением), причем эта проволока имеет постоянное поперечное сечение по всей длине. Проволока покрыта тонким слоем не проводящей ток окалины, поэтому витки её изолированы друг от друга.

Над обмоткой расположен металлический стержень, по которому может перемещаться ползунок (подвижный контакт). Своими контактами он прижат к виткам обмотки.

Слой окалины с проволоки снимается в результате трения контактов ползуна о витки обмотки. Электрический ток от витков проволоки через контакты ползунка течет в стержень.

Из конструктивных особенностей нужно ещё отметить, что внутри реостат всегда полый. Это необходимо, поскольку при протекании электрического тока реостат нагревается, а эта полость обеспечивает быстрое охлаждение.

Ползунок можно перемещать вдоль стержня, чтобы создать бо́льшее или ме́ньшее сопротивление в электрической цепи. При изменении положения ползунка реостата изменяется длина той части обмотки, через которую проходит ток — а вследствие этого изменяется и сопротивление реостата. То есть, увеличение длины проволочного стержня создает бо́льшее сопротивление, что приводит к уменьшению тока, протекающего через цепь, а уменьшение — наоборот, создает ме́ньшее сопротивление, что приводит к увеличению силы тока в цепи.

Рисунок 1. Общая структура простого ползункового реостата

Каждый реостат рассчитан на определённое сопротивление и на наибольшую допустимую силу тока, превышать которую не следует, так как обмотка реостата накаляется и может перегореть. Сопротивление реостата и наибольшее допустимое значение силы тока указаны на реостате.

Кто изобрел реостат?

Разработка реостата иногда приписывается Чарльзу Уитстону, британскому изобретателю XIX века, который, помимо прочего, привнес в науку ряд открытий, связанных с электричеством. Уитстон, безусловно, работал с электрическими цепями и многое узнал о электрическом сопротивлении и о том, как им можно манипулировать в процессе работы. Основные конструкции реостатов, разработанные в то время, используются и сегодня.

Реостат на основе рисунка Чарльза Уитстона

Где применяются реостаты?

Основное предназначение реостата — это регулировка силы тока в электрической цепи.

Существуют различные типы реостатов, но в технике, например в электротранспорте, регулировка силы тока реостатами вытесняется другими, более выгодными электронными регуляторами, полупроводниковыми элементами и потенциометрами. Дело в том, что, изменяя силу тока в цепи, реостат нагревается, на что расходуется значительная энергия. При большом значении силы тока проволока реостата может перегреться и реостат перестанет работать. В электронных регуляторах эти потери в сотни раз меньше.

• Реостат обычно используется в областях, где требуется высокое напряжение или ток. Микроволновая печь, холодильник, миксер, вентилятор, электроинструменты и т.д.
• В светорегуляторах реостаты используются для изменения интенсивности света. Если увеличить сопротивление реостата, через лампочку будет протекать меньший электрический ток, и яркость света уменьшится. Аналогично, если мы уменьшаем сопротивление реостата, через лампочку протекает больше электрического тока, и яркость света увеличивается.
• Реостаты используются для увеличения или уменьшения скорости вращения электродвигателя.
• Он используется в переключателях, с помощью которых устанавливается температура на электроплитах. Он используется во всех устройствах, аналогичных кухонным приборам, которые имеют нагревательные элементы, температура которых должна быть увеличена или уменьшена.
• Он используется для увеличения или уменьшения громкости в таких устройствах, как телевизор, радио.

Почему реостат нужно подключать последовательно в электрическую цепь?

Чтобы подключить реостат в цепь, мы должны подключить его последовательно, а не параллельно. Электрический ток, как известно, течет по пути с наименьшим сопротивлением. Поэтому, когда возникает выбор между путём с меньшим сопротивлением и путём с бо́льшим сопротивлением, он всегда выбирает меньший.

Реостат, как мы уже знаем, — это устройство с переменным значением сопротивления. Когда мы подключаем его к параллельному пути, этот путь приобретает немного бо́льшее сопротивление, чем другой доступный путь. Когда в электрический цепи течет ток, электроны никогда не выбирают параллельный путь, а текут прямо по последовательному пути. Поэтому реостат вообще не будет работать в таком случае.

Последовательное подключение реостата

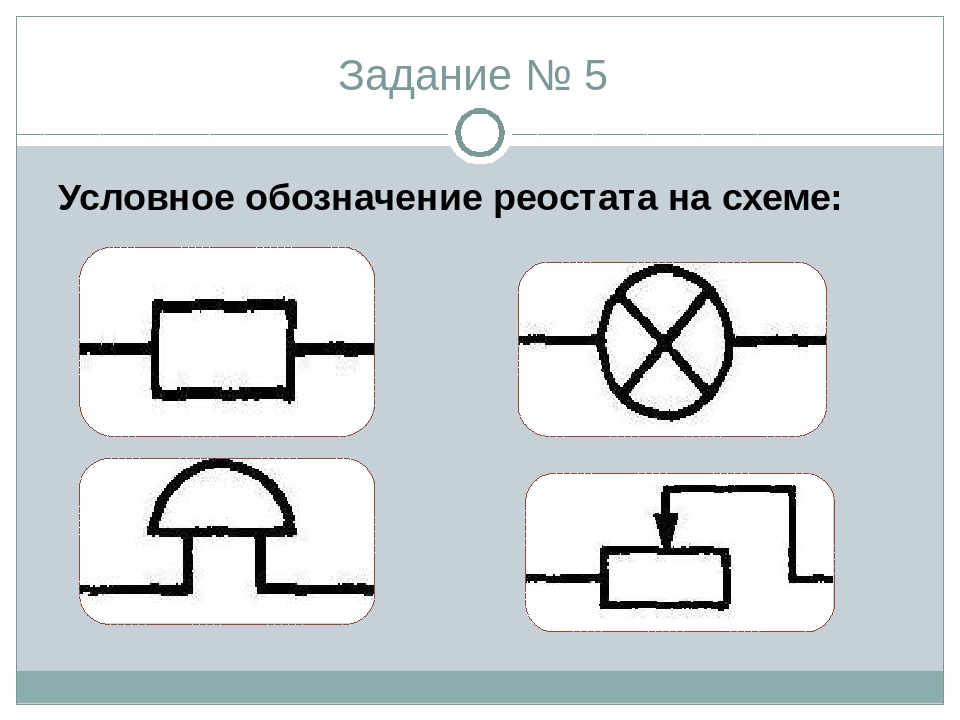

Как обозначается реостат на схемах?

Реостат на схемах обозначается как резистор со стрелкой. При таком обозначении легко понять, что при движении ползунка вправо сопротивление реостата уменьшится, а при движении влево – увеличится.

В тоже время нужно знать, что международная электротехническая комиссия (IEC) определила другой символ для обозначения реостатов:

Прямоугольник обозначает сопротивление, а стрелка – то, что его можно изменять.

Реостаты • 8 класс • Физика

Содержание

Когда мы собираем электрическую цепь и замыкаем ее, возникает электрический ток. Его характеризует величина, называемая силой тока. При последовательном соединении элементов она будет одинакова на всех участках цепи ($I = I_1 = I_2 = … = I_n$), а при параллельном — разветвляться ($I = I_1 + I_2 + … + I_n$). Но мы не можем изменить величину силы тока в цепи или на ее участке, не поменяв проводники или источник тока.

Тем не менее при проведении экспериментов было бы удобно иметь возможность изменять силу тока в цепи и следить за изменениями, которые при этом будут происходить. Также это удобно в различных электрических приборах и устройствах. Например, регулируя громкость звука аудиоустройств, мы меняем силу тока в их динамиках. Изменяя силу тока в электродвигателе швейной машинки, мы можем регулировать скорость его вращения.

В большинстве случаев для изменения силы тока в цепи используется специальный прибор — реостат. Именно об этом приборе мы и поговорим на данном уроке. Мы рассмотрим его устройство и действие, правила подключения в цепь.

Устройство простейшего реостата

Чтобы понять принцип работы любого реостата, рассмотрим самый простейший из них.

Для этого возьмем проволоку с достаточно большим удельным сопротивлением (например, нихромовую). Подключим ее последовательно в цепь, состоящую из источника тока, ключа и амперметра. Сделаем это, используя контакты A и B (рисунок 1).

Рисунок 1. Простейший реостат — проволока с большим удельным сопротивлением

Мы можем передвигать один из контактов — B. С помощью него мы можем изменять длину включенного в цепь участка проволоки AB. Другой участок проволоки при этом включен в цепь не будет.

При изменении длины участка AB будет изменяться сопротивление всей цепи. Каким образом?

Изменяя длину включенного в цепь участка проволоки, мы изменяем его сопротивление ($R = \frac{\rho l}{S}$). Будет изменяться и общее сопротивление цепи, а следовательно, и сила тока в ней.

{"questions":[{"content":"Действие реостата основано на изменении[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["длины проводника, включенного в цепь","поперечного сечения проводника, включенного в цепь","типа соединения элементов в цепи"],"explanations":["Изменяя длину проводника, мы изменяем его сопротивление,  а также общее сопротивление цепи. Из-за этого изменяется и сила тока.","",""],"answer":[0]}}}]}

Ползунковый реостат

Те реостаты, которые применяются на практике, имеют более удобную и компактную форму. Они также содержат в своей основе проволоку с большим удельным сопротивлением.

Почему в реостатах используют проволоку с большим сопротивлением?
Взглянем еще раз на формулу для расчета сопротивления проводника: $R = \frac{\rho l}{S}$. Если у нас будет проводник с малым удельным сопротивлением, то он должен быть очень длинным. Это не всегда удобно при изготовлении реостатов.

При проведении лабораторных работ вы чаще всего будете использовать ползунковый реостат (рисунок 2).

Рисунок 2. Ползунковый реостат

Как устроен ползунковый реостат?
В этом реостате стальная проволока 1 намотана на керамический цилиндр. То есть сам цилиндр проводить ток не будет, так как он сделан из диэлектрика. Сама проволока тоже покрыта диэлектриком — окалиной. Это сделано для того, чтобы витки были изолированы друг от друга.

Над такой обмоткой расположен металлический стержень 2. К нему крепится ползунок 3, который своими контактами 4 прижат к обмотке. Этот ползунок мы можем передвигать.

Когда мы его передвигаем, слой окалины на проволоке стирается, и ток проходит через ползунок и металлический стержень.

Реостат имеет две клеммы. Одна находится на конце металлического стержня (клемма 5), а вторая соединена с одним из концов обмотки и расположена на корпусе реостата (клемма 6). С помощью этих клемм реостат включают в цепь.

{"questions":[{"content":"Какой элемент реостата мы можем передвигать?[[choice-8]]","widgets":{"choice-8":{"type":"choice","options":["Обмотку","Ползунок","металлический стержень","окалину"],"answer":[1]}}}]}

Использование реостата

При перемещении ползунка по стержню будет изменяться сопротивление всего реостата. То есть ползунок дает нам возможность увеличивать или уменьшать сопротивление цепи. Изменяя сопротивление, мы будем изменять и силу тока в цепи.

Передвигая ползунок и сокращая длину включенной в цепь обмотки, мы увеличим силу тока в цепи ($I = \frac{U}{R}$). Передвигая ползунок в другую сторону, мы увеличим длину подключенной обмотки и, наоборот, уменьшим силу тока.

Каждый реостат рассчитан на определенное сопротивление и на наибольшую допустимую силу тока. Эти значения указываются на самом приборе.

Превышать максимально допустимое значение силы тока не рекомендуется. Обмотка может очень сильно нагреться, иногда даже раскалиться. В такой ситуации реостат может перегореть — выйти из строя.

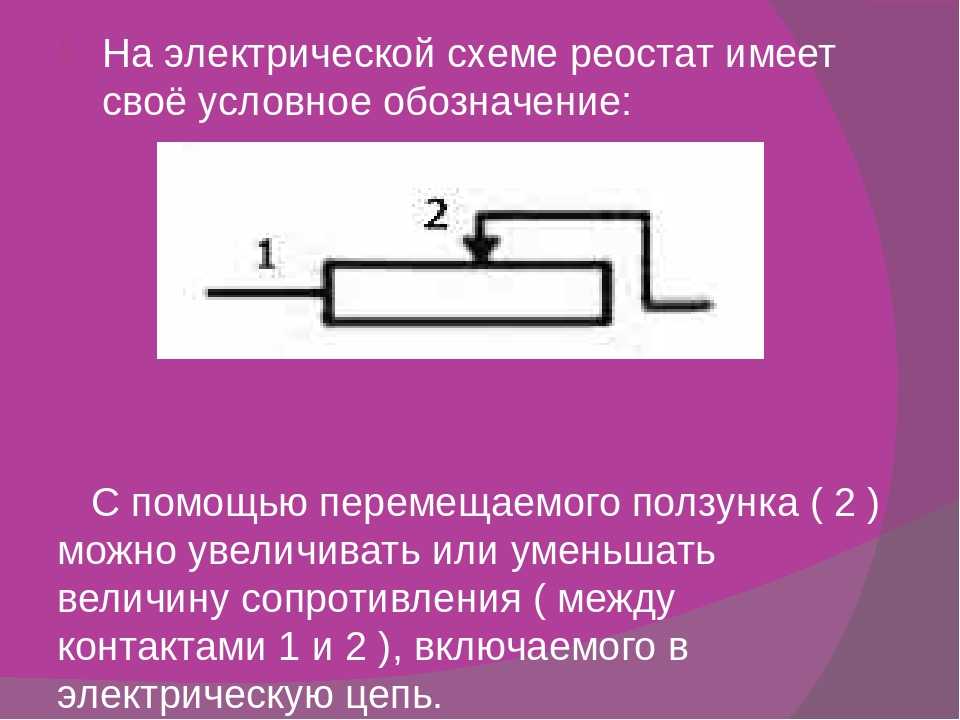

Как на схемах электрических цепей изображают реостат?
Реостаты имеют свой условный знак для обозначения на схемах электрической цепи (рисунок 3). Это обозначение ясно дает понять, в какую сторону нужно передвигать ползунок реостата, чтобы увеличить сопротивление в цепи (вправо).

Рисунок 3. Условный знак для обозначения ползункового реостата на схеме электрической цепи

Реже вы можете встретить другое обозначение реостата (рисунок 4).

Рисунок 4. Дополнительный условный знак для обозначения реостата на схеме электрической цепи

{"questions":[{"content":"В какую сторону нужно передвинуть ползунок реостата, изображенного на рисунке 3, чтобы уменьшить силу тока в цепи?[[choice-12]]","widgets":{"choice-12":{"type":"choice","options":["В правую","В левую","В любую"],"explanations":["Если мы передвинем ползунок вправо, то увеличим сопротивление.  При этом сила тока в цепи уменьшится.","",""],"answer":[0]}}}]}

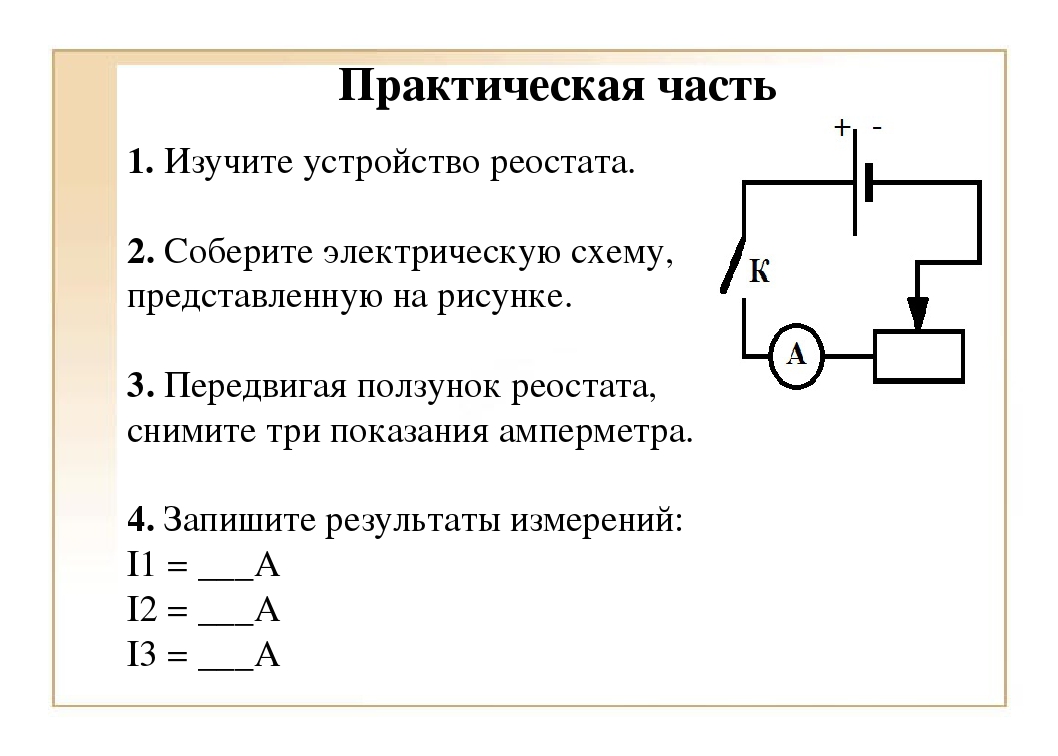

Подключение реостата в электрическую цепь

Реостат включается в электрическую цепь последовательно. Пример такой цепи с подсоединенным реостатом изображен на схеме (рисунок 5).

Рисунок 5. Подключение реостата в электрическую цепь

Зажимы 1 и 2 подключаются к источнику тока. Им может быть как аккумулятор или гальванический элемент, так и розетка.

Если мы увеличим сопротивление реостата, то накал лампочки (на рисунке 4) уменьшится. Значит, сила тока тоже уменьшится. И, наоборот, при уменьшении сопротивления реостата лампочка будет гореть ярче.

Такой способ довольно часто используют в выключателях для регулировки интенсивности освещения.

{"questions":[{"content":"Реостат включается в электрическую цепь[[choice-16]]","widgets":{"choice-16":{"type":"choice","options":["последовательно","параллельно","любым способом"],"answer":[0]}}}]}

Путь тока по реостату, включенному в цепь

На рисунке 6 показан путь тока по реостату, если клеммы 1 и 2 подключены в цепь. Электрический ток проходит по обмотке реостата, потом через скользящий контакт ползунка он проходит по металлическому стержню и снова попадает в электрическую цепь.

Рисунок 6. Путь тока по реостату

Упражнения

Упражнение №1

На рисунке 7 изображен реостат, с помощью которого можно менять сопротивление в цепи не плавно, а ступенями — скачками. Рассмотрите рисунок и по нему опишите, как действует такой реостат.

Рисунок 7. Рычажный реостат

Такой реостат называется рычажным. В нижней его части расположен специальный рычаг, с помощью которого можно включать в цепь разное количество проводников (спиралей), соединенных последовательно друг с другом. От количества включенных в цепь спиралей будет зависеть их суммарное сопротивление и, следовательно, сила тока в цепи.

Упражнение №2

Если каждая спираль реостата (рисунок 7) имеет сопротивление, равное $3 \space Ом$, то какое сопротивление будет введено в цепь при положении переключателя, изображенном на рисунке? Куда надо поставить переключатель, чтобы с помощью этого реостата увеличить сопротивление цепи еще на $18 \space Ом$?

Спирали (проводники) соединены последовательно. Значит, суммарное сопротивление будет рассчитывать по формуле: $R = R_1 + R_2 + … + R_n$.

Посмотрим, сколько проводников включены в цепь при положении рычага на рисунке 7. В цепь включены 4 спирали (рисунок 8).

Рисунок 8. Ход тока по спиралям рычажного реостата, включенным в цепь

Так как сопротивление каждой спирали равно $3 \space Ом$, мы можем записать:
$R = 3 \space Ом + 3 \space Ом + 3 \space Ом + 3 \space Ом = 3 \space Ом \cdot 4 = 12 \space Ом$.
Значит, в цепь будет введено сопротивление, равное $12 \space Ом$.

Чтобы ответить на второй вопрос, определим количество спиралей, которые дадут сопротивление в $18 \space Ом$:
$n = \frac{R}{R_1} = \frac{18 \space Ом}{3 \space Ом} = 6$.

Посмотрим на рисунок 7 или 8. Чтобы включить в цепь еще 6 спиралей, нужно передвинуть рычаг в крайнее правое положение (рисунок 9).

Рисунок 9. Искомое положение рычага реостата

Упражнение №3

В цепь включены: источник тока, ключ, электрическая лампа и ползунковый реостат. 2}{м}} = \frac{60 \space м}{0.4} = 150 \space м$.

Получается, что для изготовления реостата на $20 \space Ом$ потребуется $150 \space м$ никелиновой проволоки.

Ответ: $l = 150 \space м$.

Сопротивление и резисторы – основные электрические параметры

Перейти к содержимому

Основные электрические единицы

Сопротивление — ограничение потока электронов. Сопротивление противоположно току. В качестве аналогии представьте реку, текущую быстро и без препятствий (ток по проводу). Когда вода доходит до точки, где стоят огромные камни и деревья (сопротивление), вода теряет свою скорость и энергию.

Если сопротивление в цепи увеличивается, ток уменьшается.

Сопротивление обозначается буквой R и измеряется в омах (Ом).

Резистор представляет собой устройство, предназначенное для создания сопротивления. Резисторы можно использовать для ограничения тока, деления напряжения или выделения тепла.

Резисторы бывают двух основных типов: фиксированные и переменные.

Постоянные резисторы имеют определенное сопротивление и не могут быть изменены. Они доступны в широком диапазоне различных сопротивлений. Различные типы постоянных резисторов включают в себя углеродный композит, чип из металлической пленки, массив микросхем, резисторную сеть и радиальные выводы для печатной платы. Наиболее часто используемым резистором является углеродно-композитный резистор, изображенный ниже.

Рис. 10. Резистор из углеродной пленки

Каждый постоянный резистор имеет свое уникальное значение, а также допустимое значение 5 % или 10 %. В зависимости от типа вашего резистора, вы можете проверить его номинал по кодировке на внешней оболочке.

Наиболее популярен карбоновый композит с цветовой кодировкой. Есть четыре цветных полосы.

1. Начните с полосы, ближайшей к одному из выводов резистора. Первый цвет — это первая цифра значения.
2. Второй цвет представляет вторую цифру значения.
3. Третья полоса показывает, сколько нулей следует за второй цифрой (другими словами, множитель).
4. Четвертая полоса представляет допуск в процентах. Обычно это золото или серебро. Если четвертой полосы не существует, то допуск составит 20%.
Рис. 11. Значения резисторов

В резисторе с четырехдиапазонным кодом первые две полосы представляют собой используемые числа, третья полоса — множитель, а четвертая полоса — допуск.

Для резистора с пятидиапазонным кодом первые три полосы представляют собой используемые числа, четвертая полоса — множитель, а пятая полоса — допуск.

Например, приведенный ниже четырехполосный резистор будет иметь значение 54 Ом ± 2 %

Рисунок 12. Резистор 54 Ом

Нижеприведенный пятиполосный резистор будет иметь значение 3,17 МОм ± 5 %

Рисунок 13. Резистор 3,17 МОм

Переменные резисторы используются, когда необходимо легко изменить значения резистора. Два основных варианта использования переменного резистора: потенциометр и реостат .

Потенциометр

представляет собой устройство с тремя выводами, используемое для деления напряжения в цепи. Две клеммы имеют фиксированное сопротивление между собой, а третья подключена к стеклоочиститель, или подвижный контакт. На фото ниже потенциометр в разрезе.



Потенциометр часто используется для измерения различных напряжений. Иногда они используются для управления приводами с регулируемой скоростью машин постоянного тока или для регулировки электроники.

Реостат аналогичен тем, что имеет переменное сопротивление; однако реостат обычно мощнее и используется для управления током в цепи.



License

Basic Electricity by Chad Flinn распространяется по лицензии Creative Commons Attribution 4.0 International License, если не указано иное.

Поделиться этой книгой

Поделиться в Твиттере

Принцип потенциометра, как он работает? (простое определение)

---

15. 12.2020

Потенциометр (потенциометр) — устройство для деления и регулирования напряжения путем регулировки сопротивления.

СОДЕРЖИМОЕ:

1. Что такое потенциометр и принцип его действия?
2. Различные типы потенциометров
3. Логарифмический и линейный потенциометры
4. Преимущества и недостатки потенциометров
5. Для чего используется потенциометр?

Что такое потенциометр и его принцип?

Потенциометр по устройству аналогичен реостату (специальное устройство для регулирования напряжения и тока в сети, также с помощью сопротивления). Однако разница между реостатом и потенциометром заключается в количестве контактов. В то время как реостат имеет две точки подключения, потенциометр имеет три.

Переменный резистор против потенциометра

Потенциометр действует как переменный резистор. Резистор – это часть электрических цепей, имеющая определенное или переменное значение электрического сопротивления.

Два контакта потенциометра соединены с резистивным элементом (в виде ленты) с постоянным сопротивлением (как у резистора). Лента сопротивления обычно изготавливается из графита. Однако третий подключается к контакту, скользящему по поверхности резистивного элемента. Такой бегунок крепится к ручке своим стержнем.

Резистор уже имеет определенный уровень сопротивления (неизменный), но в кастрюле можно изменить этот уровень, сдвинув третий контакт. Эта функция выполняется за счет перемещения этого скользящего контакта (скребка) вдоль резистивного элемента. В определенном положении ползунка будет определенное значение напряжения.

Различные типы потенциометров

Основное назначение потенциометров часто заключается в регулировке значения напряжения. Таким образом пользователь регулирует параметры оборудования (громкость звука, мощность, выходное напряжение и т.д.). Существуют также различные типы ручек потенциометров. Это может быть кнопка, переключатель или колесо.

Существует два типа потенциометров в зависимости от движения ползунка:

1. Поворотный
2. Линейный

Поворотный потенциометр имеет скользящий контакт, который перемещается по кругу. Его положение определяется углом. Таким образом, пользователь регулирует положение, изменяя его угловое положение.

Поворотные потенциометры могут быть однооборотными или многооборотными . В первом случае прибор может измерить изменение только в пределах одного полного оборота ручки, во втором он регистрирует результат за несколько полных оборотов.

Линейный (ползунковый) потенциометр имеет скользящий ползун, который перемещается по одной прямой (вдоль одной оси). Таким образом, пользователь регулирует сопротивление, изменяя его линейное положение с помощью вайпера.

Существует также промежуточное решение, струнный потенциометр . Он имеет барабан, к которому крепится трос. При таком подходе можно измерить линейное перемещение поворотным устройством. Мы уже описывали аналогичный принцип здесь: кабельный датчик положения Baumer.

Давайте рассмотрим некоторые популярные типы горшков.

Популярные типы потенциометров

Подстроечный потенциометр (подстроечный потенциометр) – одна из самых популярных моделей. Он действует как предустановленные резисторы с тремя выводами. Их резистивный элемент имеет форму дуги. Они обычно используются для настройки или калибровки электрических цепей.

Горшок с колесиком (горшок для большого пальца) — еще одна популярная модель. Его отличие от обычных типов заключается в использовании небольшого колесика вместо ручки.

Цифровой потенциометр (digipot) представляет собой специальное микроустройство, которое в электронном виде имитирует те же функции, что и механические потенциометры. Такие блоки используются для подстройки и калибровки аналоговых сигналов.

Вот и все о движении, теперь поговорим о подсчете результатов.

Потенциометр логарифмический и линейный конусный

Потенциометры также делятся на две подгруппы в зависимости от принципа действия:

• Линейный конусный
• Логарифмический конусный
• Обратный логарифмический конус

Линейный конусный потенциометр имеет пропорциональное соотношение смещения ползунка и изменения сопротивления. Буква A обозначает этот тип. Такие приборы имеют хорошие показатели точности и невысокую цену.

Потенциометр с логарифмической конусностью рассчитывает изменение между поворотом ручки и, следовательно, изменение значения сопротивления в соответствии со своей логарифмической формулой. В таких устройствах изменение параметра (сдвиг) сначала имеет высокие значения, а затем постепенно уменьшается. Такое оборудование обычно обозначается буквой Б . Бревенчатые горшки более дорогие, но с их помощью оператор может производить достаточно точную настройку в определенных зонах.

Обратно-логарифмические (экспоненциальные) потенциометры имеют тот же принцип, что и логарифмические. Тем не менее, они используют собственную формулу для расчета результата. Отличие от предыдущего типа в том, что изменение параметра сопротивления происходит в обратном порядке, т.е. сначала имеет медленный сдвиг, а затем постепенно ускоряется. Такие приспособления используются вместо обычных бревенчатых горшков в зависимости от необходимого назначения. Бревенчатые горшки реверса обычно обозначаются буквой 9.0107 С .

Внимание! Обозначения (A, B, C) являются международными, но вы всегда должны внимательно читать спецификацию или руководство по эксплуатации вашего продукта, поскольку некоторые производители могут использовать свои собственные обозначения (например, тип J или F).

Преимущества и недостатки потенциометров

Поговорим об их плюсах и минусах.

Преимущества:

• Низкая стоимость
• Мощный выходной сигнал
• Простая регулировка
• Простота использования

Недостатки:

• Износ из-за движущихся частей
• Низкая повторяемость
• Ограниченная частотная характеристика

Что такое потенциометр используется для?

Простая конструкция и низкая цена устройства гарантируют использование потенциометра во всем мире. Потенциометры могут выполнять не только функции делителей напряжения.
