Самодельная электроника для радиолюбителя схемы своими руками. Простые схемы для начинающих радиолюбителей: от светодиодных мигалок до звуковых эффектов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать простые электронные устройства своими руками. Какие схемы подходят для новичков в радиолюбительстве. Где найти идеи для интересных самоделок. Какие инструменты и материалы понадобятся начинающему радиолюбителю.

Содержание

Необходимые инструменты и материалы для начинающего радиолюбителя

Чтобы начать собирать простые электронные устройства, понадобится базовый набор инструментов и материалов:

Паяльник мощностью 25-40 Вт
Припой ПОС-61 или ПОС-63
Канифоль или жидкий флюс
Пинцет
Бокорезы
Мультиметр
Макетная плата
Набор проводов
Радиодетали (резисторы, конденсаторы, транзисторы, светодиоды и т.д.)

Этого минимального набора будет достаточно для сборки большинства простых схем. По мере приобретения опыта можно докупать более специализированные инструменты.

Самые простые схемы для начинающих

Начинать изучение радиоэлектроники лучше всего с простейших схем на 1-3 транзисторах. Вот несколько идей для первых самоделок:

Мигающий светодиод
Светомузыка на одном транзисторе
Электронный звонок
Сенсорный выключатель
Детектор лжи
Имитатор сирены

Такие простые устройства позволят на практике разобраться с основами электроники и работой базовых компонентов.

Мигающий светодиод на транзисторах

Схема мигающего светодиода — отличный вариант для первого самостоятельного проекта. Она содержит всего несколько деталей:

2 транзистора (например, КТ315)
2 резистора по 10 кОм
2 конденсатора по 10 мкФ
Светодиод
Батарейка 9В

Принцип работы основан на поочередном заряде и разряде конденсаторов через базы транзисторов. Это вызывает периодическое включение и выключение светодиода.

Электронный звонок своими руками

Простой электронный звонок можно собрать на основе генератора звуковой частоты. Для этого понадобятся:

Микросхема-таймер NE555
Резисторы и конденсаторы для задания частоты
Динамик 8 Ом
Кнопка
Батарейка 9В

При нажатии кнопки микросхема генерирует прямоугольные импульсы, которые воспроизводятся динамиком в виде звукового сигнала. Частоту звука можно менять, подбирая номиналы деталей.

Сенсорный выключатель на полевом транзисторе

Интересный проект для новичков — сенсорный выключатель, реагирующий на прикосновение. Его основные компоненты:

Полевой транзистор КП303
Резисторы 1 МОм и 10 кОм
Конденсатор 0.1 мкФ
Светодиод
Сенсорная площадка из фольги

При касании пальцем сенсора, на затвор транзистора поступает слабый ток, который открывает его и включает светодиод. Такой выключатель можно использовать для управления различными устройствами.

Где искать идеи и схемы для самоделок

Начинающим радиолюбителям полезно изучать готовые схемы и проекты. Вот несколько хороших источников идей:

Журналы «Радио», «Радиолюбитель», «Радиоконструктор»
Сайты для радиолюбителей (cxem.net, radio-hobby.org и др.)
Видеоуроки на YouTube
Книги по электронике для начинающих
Форумы радиолюбителей

Важно не просто копировать схемы, а стараться разобраться в принципах их работы. Это поможет в дальнейшем создавать собственные проекты.

Советы по сборке первых электронных устройств

Несколько рекомендаций начинающим радиолюбителям:

Начинайте с самых простых схем на 1-3 транзисторах
Используйте макетные платы для прототипирования
Внимательно изучайте принципиальные схемы перед сборкой
Проверяйте правильность соединений мультиметром
Соблюдайте полярность при подключении батарей и конденсаторов

Не забывайте про ограничительные резисторы для светодиодов
При пайке не перегревайте детали

Главное — не бояться экспериментировать и учиться на своих ошибках. С опытом придет понимание тонкостей радиоэлектроники.

Заключение

Радиолюбительство — увлекательное хобби, позволяющее своими руками создавать интересные электронные устройства. Начав с простейших схем, со временем можно перейти к более сложным проектам вроде программируемых контроллеров или радиоприемников. Главное — не бояться экспериментировать и постоянно расширять свои знания в области электроники.

Простые схемы для радиолюбителя

T Интересные вопросы Ночь пожирателей рекламы что это такое? Какие последствия для биосферы имело возникновение фотосинтеза? В видеороликах мы даём основы электроники определения, описания, схемы и принцип работы ru vetboberru Как ухаживать за декоративными кроликами уход за кроликами Обустраиваем жилище Большую часть времени зверек будет проводить в клетке Под присмотром можно выпускать питомца и погулять, но постоянного свободного перемещения по квартире допускать не стоит T ru bodybuildingandfitnessru Схема отжиманий от пола как составить график отжиманий для T Схема отжиманий от пола по неделям для начинающих Как прогрессировать, выполняя домашние тренировки без оборудования Комплекс отжиманий на три дня в неделю план и рекомендации по выполнению ru wlrohlaggerstoreru Журнал радиоконструктор скачать и без регистрации T Радиоконструктор ежемесячный журнал для радиолюбителей и профессионалов всем привет! Еще один простейший и оригинальный коврик теперь уже из старых джинс ru myplayvideo Как сделать FreeTrack своими руками Download Mp Full MyPlay T Для начинающих радиолюбителей мы подготовили последовательные видео уроки по изучению электроники с нуля в плейлисте Уроки радиоэлетроники Радиолюбитель TV Там есть различные самоделки, полезные электронные устройства и интересные схемы ru elluniumru Основы радиоэлектроники для начинающих Начинающему T Начинающему радиолюбителю простые схемы , простейшие схемы ,литература для Радиолюбитель коротковолновик Вероятно, вам приходилось видеть на крышах некоторых домов Она там дана в интересной форме, поэтому скучать вам не прийдётся Ревич ЮВ ru elluniumru Радиолюбительские схемы для начинающих T Радиолюбительские схемы для начинающих Радиоэлектроника, или как я начал её постигать Энциклопедия начинающего радиолюбителя Ревич Учиться читать схемы устройств!

Поиск данных по Вашему запросу:

Простые схемы для радиолюбителя

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Радиосхемы для новичка,чайнику

Радиолюбительские схемы

Радиосхемы своими руками для дома

10 Схем для начинающих радиолюбителей. Простейшие электрические схемы для начинающих с описанием

Рубрика: Схемы для начинающих

Радиолюбительские схемы и конструкции

Простые схемы для начинающих радиолюбителей

Простые схемы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 3 интересные схемы для начинающих радиолюбителей

Радиосхемы для новичка,чайнику

Обзор и схема подключения готового регулируемого блока генератора импульсов на микросхеме-таймере. Схема микроконтроллерного самодельного электронного таймера включения и выключения приборов. Ещё один вариант изготовления лазерного излучателя средней мощности из обычного пишущего привода для компакт дисков. Практическая работа по преобразованию солнечного света в электричество для зарядки пальчиковых АКБ.

Однотранзисторный преобразователь из 1,5 В на более высокое. Схема на базе 5-ти радиодеталей. История про синий светодиод, или как сделать работу игрушечного автомобиля удобнее.

Светодиодный мультивибратор никогда не будет лишним для машинки на батарейках. Пример установки светодиодов в виде передних и задних фар в авто на радиоуправлении. Бюджетное изготовление металлоискателя «Пират» в комплектации без штанги. Принципиальная схема и полное описание проекта по самодельному созданию регулируемого универсального БП. Снижение расхода топлива в авто. Ремонт зарядного В. Солнечная министанция. Самодельный ламповый. Фонарики Police.

Генератор ВЧ и НЧ. Автомобильная электроника Блоки питания Зарядные устройства Паяльники и инструменты Измерительные приборы Самодельные сигнализации Телевизоры и видео Усилители звука. Компьютерная электроника Самодельные металлоискатели Контроллеры и микросхемы Начинающим радиолюбителям Приёмные устройства Ламповая техника Светодиоды и лампы Электрика своими руками.

Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены. Вход Почта Мобильная версия. Схемы для начинающих.

Радиолюбительские схемы

У нас на сайте вы найдете множество схем и описаний электронных самоделок разной сложности и назначения. Освещение дома и на даче, охранные устройства, приборы для автолюбителей и туристов, звуковоспроизведение и световые эффекты. Для начинающих электронщиков и радиолюбителей найдутся самые простые самоделки, которые несложно повторить своими руками, а папы и мамы найдут схемы интересных электронных игрушек для малышей. Предлагаемые конструкции выполнены не только на современной элементной базе, но и транзисторах и микросхемах прошлых лет, которые до сих пор лежат в кладовках запасливых радиолюбителей. Рекомендуемый контент. Для начинающих электронщиков и радиолюбителей найдутся самые простые самоделки, которые несложно повторить своими руками, а папы и мамы найдут схемы […]. Свежие записи Крепление кабеля мгновенным клеем Простой регулятор мощности паяльника Измерение емкости кислотного аккумулятора Аналог КТА на дискретных элементах УФ лампа своими руками.

Начинающему радиолюбителю простые схемы,простейшие схемы, литература для начинающего радиолюбителя.

Радиосхемы своими руками для дома

Самодельный сенсорный переключатель на двух транзисторах — схема и описание простой кнопки управляемой прикосновением. Простая схема модуля софт-старт для нагрузки постоянного тока, в основе полевой транзистор мосфет и ещё 5 деталей. Сайт простые интересные радиосхемы , посвящён как профессионалам, занимающимся проектированием и сборкой сложных электронных цифровых устройств, так и радиолюбителям новичкам, делающим первые шаги в электронике, старающимся понять принцип действия радиодеталей — транзисторов, микросхем, pic и avr контроллеров. На сайте размещаются только проверенные радиосхемы простых светодиодных эффектов, сигнализаций и блоков питания. Большой раздел содержит описание металлоискателей всех популярных самодельных моделей — Терминатор, Tracker PI-2, Шанс и конечно же знаменитый volksturm, со сборки которого начинается путь многих радиолюбителей, специализирующихся на сборке аппаратуры для кладоискательства. Для начинающих шпионов мы собрали большую коллекцию проверенных схем жучков и радиомикрофонов — на транзисторах и специализированных микросхемах. Все схемы снабжены рисунками печатных плат и подробным описанием настройки передатчика.

10 Схем для начинающих радиолюбителей. Простейшие электрические схемы для начинающих с описанием

Здравствуйте уважаемые радиолюбители! Мы рады приветствовать Вас на Нашем сайте. Сайт посвящен радиоэлектронике и всему что с ней связано. Здесь вы сможете найти любые радиоэлектронные схемы с подробным описанием, принципиальной и электрической схемой, техническими характеристиками и технологией изготовления любых устройств. Самые лучшие радиолюбительские схемы и устройства собраны по всему Интернету на нашем сайте.

Обзор и схема подключения готового регулируемого блока генератора импульсов на микросхеме-таймере.

Рубрика: Схемы для начинающих

Эта поделка использует сетевые напряжения и конструировать ее следует осторожно и аккуратно. Наше главное оружие — это паяльник! Но порой, особенно когда надо что-то отпаять или заменить, сталкиваемся с тем, что температуры как-будто не хватает — припой на плате еле плавится, особенно если это точка пайки на полигоне значительной площади. В чем тут дело? Посмотрим …. Читать далее.

Радиолюбительские схемы и конструкции

Рассмотрены три легких способа, все они достаточно просты: первую схему оригинальной назвать, ну никак нельзя, а вот две другие думаю вам понравятся и смогут помочь вам в некоторых не типичных случаях. Радиолюбительские схемы и конструкции различных стабилизаторов напряжения собранных своими руками. Часть устройств рассматривают стабилизатор без защиты от КЗ в нагрузке, в других заложена возможность плавного регулирования напряжения от 0 до 20 Вольт. Ну а отличительной чертой отдельных схемы является возможность защиты от короткого замыкания в нагрузке. Различные схемы самодельных зарядных устройств автомобильных аккумуляторов, обычно эти радиолюбительские конструкции состоят из понижающего трансформатора, двухполупериодного выпрямителя подключенного к вторичной обмотке и реостата, устанавливающего требуемый зарядный ток и различных радиолюбительских «Ноу Хау». Эти зарядные устройства используют во время зарядки различных видов никелевых аккумуляторов постоянным током. Схема типичной ЗУ таких батарей имеет, как правило, два режима работы, автоматическое отключение и генерация звукового или визуального сигнала по окончанию процесса зарядки.

Приведены несколько схем простых устройств и узлов, которые могут быть изготовлены начинающими радиолюбителями. Однокаскадный усилитель.

Простые схемы для начинающих радиолюбителей

Простые схемы для радиолюбителя

Тв глушилка -название говорит само за себя. Собрав и включив, телевизор сразу же станет показывать только радиошумы и все. И в этой статье рассмотрим схему Тв глушилка своими руками которая собирается из радиодеталей. Схема подойдет отлично для новичков.

Простые схемы

ВИДЕО ПО ТЕМЕ: ТОП 10 СХЕМ ДЛЯ НАЧИНАЮЩИХ РАДИОЛЮБИТЕЛЕЙ

Недавно ко мне, узнав что я радиолюбитель, на форуме нашего города, в ветке Радио обратились за помощью два человека. Оба по разным причинам, и оба разного возраста, уже взрослые, как выяснилось при встрече, одному было 45 лет, другому Что доказывает, что начать изучение электроники, можно в любом возрасте. Объединяло их одно, оба были так или иначе знакомы с техникой, и хотели бы самостоятельно освоить радиодело, но не знали с чего начать. Одним из первых вопросов было: что входит в необходимый минимум знаний радиолюбителя. Перечисление им необходимых умений, заняло довольно приличное время, и я решил написать на эту тему обзор.

То есть для тех кто только начинает заниматься таким увлекательным занятием как радиолюбительство. Все схемы которые находятся в этом разделе очень просты и вас не затруднит изготовить их своими руками.

В интернете есть множество различных схем светодиодных мигалок — простых, сложных, с микросхемами и без. Но обычным мигающим светодиодом сейчас уже никого не удивишь, поэтому появляется необходимость собрать что-то более продвинутое. Для питания различных электронных устройств и схем, сделанных своими руками нужен такой источник питания, напряжение на выходе которого можно регулировать в широких пределах. С его помощью можно наблюдать, как ведёт себя схема при том или ином. Довольно часто у жителей многоквартирных домов возникает необходимость закрепить на стене квартиры картину, вешалку, полку или ещё какой-нибудь предмет интерьера. Для этого необходимо отметить точку на стене и пробурить небольшое отверстие.

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно.

Схемы радиолюбительских устройств своими руками. Радиолюбительские схемы и самоделки, собранные своими руками

Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.

На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

асбестовая труба;
нихромовая проволока;
вентилятор;
выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

вредность для организма от асбестовой трубы;
шум от работающего вентилятора;
запах от пыли, попадающей на нагретую спираль;
пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.

Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:

электролитический конденсатор большой емкости;
транзистор типа p-n-p;
электромагнитное реле;
диод;
переменный резистор;
постоянные резисторы;
источник постоянного тока.

Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.

База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.

Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.

Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.

Мастерская радиолюбителя

Какой сложности схему ни пришлось бы выполнять, необходимо иметь минимальный набор материалов и инструментов в своей домашней мастерской:

Бокорезы;
Пинцет;
Припой;
Флюс;
Монтажные платы;
Тестер или мультиметр;
Материалы и инструменты для изготовления корпуса прибора.

Не следует приобретать для начала дорогие профессиональные инструменты и приборы. Дорогая паяльная станция или цифровой осциллограф мало помогут начинающему радиолюбителю. В начале творческого пути вполне достаточно простейших приборов, на которых и нужно оттачивать опыт и мастерство.

С чего начинать

Радиосхемы своими руками для дома должны по сложности не превышать того уровня, каким Вы владеете, иначе это будет означать лишь потраченное время и материалы. При недостатке опыта лучше ограничиться простейшими схемами, а по мере накопления навыков усовершенствовать их, заменяя более сложными.

Обычно большинство литературы из области электроника для начинающих радиолюбителей приводит классический пример изготовления простейших приемников. Особенно это относится к классической старой литературе, в которой нет столько принципиальных ошибок по сравнению с современной.

Обратите внимание! Данные схемы были рассчитаны на огромные мощности передающих радиостанций в прошлое время. Сегодня передающие центры используют меньшую мощность для передачи и стараются уйти в диапазон более коротких волн. Не стоит тратить время на попытки сделать рабочий радиоприемник при помощи простейшей схемы.

Радиосхемы для начинающих должны иметь в своем составе максимум пару-тройку активных элементов – транзисторов. Так будет легче разобраться в работе схемы и повысить уровень знаний.

Что можно сделать

Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:

Квартирный звонок;
Переключатель елочных гирлянд;
Подсветка для моддинга системного блока компьютера.

Важно! Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих.

Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.

Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку. Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.

На чем выполнять конструкцию

Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.

Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.

При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.

Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.

Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.

Оформление готовой конструкции

Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.

Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.

Видео

Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.

Электронная утка

Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др. , используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать. Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.

Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик. Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.

Звук подскакивающего металлического шарика

Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.

Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).

Имитатор звука мотора

Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.

Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).

Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.

Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.

Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.

Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.

Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука. Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.

Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!

Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.

Фонарь-мигалка

Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1. Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.

Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).

Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники. Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.

Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.

Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).

Автомат выключения освещения

От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.

Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут. Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.

Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности. Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Мой блокнот
	Электронная утка
VT1, VT2	Биполярный транзистор	КТ361Б	2	МП39-МП42, КТ209, КТ502, КТ814	В блокнот
HL1, HL2	Светодиод	АЛ307Б	2		В блокнот
C1		100мкФ 10В	1		В блокнот
C2	Конденсатор	0.1 мкФ	1		В блокнот
R1, R2	Резистор	100 кОм	2		В блокнот
R3	Резистор	620 Ом	1		В блокнот
BF1	Акустический излучатель	ТМ2	1		В блокнот
SA1	Геркон		1		В блокнот
GB1	Элемент питания	4. 5-9В	1		В блокнот
	Имитатор звука подскакивающего металлического шарика
	Биполярный транзистор	КТ361Б	1		В блокнот
	Биполярный транзистор	КТ315Б	1		В блокнот
C1	Электролитический конденсатор	100мкФ 12В	1		В блокнот
C2	Конденсатор	0.22 мкФ	1		В блокнот
	Динамическая головка	ГД 0.5…1Ватт 8 Ом	1		В блокнот
GB1	Элемент питания	9 Вольт	1		В блокнот
	Имитатор звука мотора
	Биполярный транзистор	КТ315Б	1		В блокнот
	Биполярный транзистор	КТ361Б	1		В блокнот
C1	Электролитический конденсатор	15мкФ 6В	1		В блокнот
R1	Переменный резистор	470 кОм	1		В блокнот
R2	Резистор	24 кОм	1		В блокнот
T1	Трансформатор		1	От любого малогабаритного радиоприемника	В блокнот
	Универсальный имитатор звуков
DD1	Микросхема	К176ЛА7	1	К561ЛА7, 564ЛА7	В блокнот
	Биполярный транзистор	КТ3107К	1	КТ3107Л, КТ361Г	В блокнот
C1	Конденсатор	1 мкФ	1		В блокнот
C2	Конденсатор	1000 пФ	1		В блокнот
R1-R3	Резистор	330 кОм	1		В блокнот
R4	Резистор	10 кОм	1		В блокнот
	Динамическая головка	ГД 0. 1…0.5Ватт 8 Ом	1		В блокнот
GB1	Элемент питания	4.5-9В	1		В блокнот
	Фонарь-мигалка
VT1, VT2	Биполярный транзистор

Схемы самодельных измерительных приборов

Схема прибора, разработанная на основе классического мультивибратора, но вместо нагрузочных резисторов в коллекторные цепи мультивибратора включены транзисторы противоположной основным проводимостью.

Хорошо, если в вашей лаборатории есть осциллограф. Ну а если его нет и купить его по тем или иным причинам не представляется возможным, не огорчайтесь. В большинстве случаев его с успехом может заменить логический пробник, позволяющий проконтролировать логические уровни сигналов на входах и выходах цифровых интегральных схем, определить наличие импульсов в контролируемой цепи и отразить полученную информацию в визуальной (свето-цветовой или цифровой) или звуковой (тональными сигналами различной частоты) формах. При налаживании и ремонте конструкций на цифровых интегральных схемах далеко не всегда так уж необходимо знать характеристики импульсов или точные значения уровней напряжения. Поэтому логические пробники облегчают процесс налаживания, даже если есть осциллограф.

Представлена огромная подборка разичных схем генераторов импульсов. Одни из них формируют на выходе одиночный импульс, длительность которого не зависит от длительности запускающего (входного) импульса. Применяются такие генераторы в самых разнообразных целях: имитации входных сигналов цифровых устройств, при проверке работоспособности цифровых интегральных схем, необходимости подачи на какое-то устройство определенного числа импульсов с визуальным контролем процессов и т. д. Другие генерируют пилообразные и прямоугольные импульсы различной частоты, скважности и амплитуды

Ремонт различных узлов и устройств низкочастотной радиоэлектронной аппаратуры и техники можно значительно упростить, если использовать в качестве помощника функциональный генератор, который дает возможность исследовать амплитудно-частотные характеристики любого низкочастотного устройства, переходные процессы и нелинейные характеристики любых аналоговых приборов, а также обладает возможностью генерации импульсов прямоугольной формы и упрощения процесса наладки цифровых схем.

При наладке цифровых устройств обязательно нужен еще один прибор — генератор импульсов. Промышленный генератор — прибор достаточно дорогой и редко бывает в продаже, но его аналог, пусть не такой точный и стабильный, можно собрать из доступных радиоэлементов в домашних условиях

Однако создание звукового генератора, вырабатывающего синусоидальный сигнал, дело непростое и довольно кропотливое, особенно в части налаживания. Дело в том, что любой генератор содержит, по крайней мере, два элемента: усилитель и частотнозависимую цепь, определяющую частоту колебаний. Обычно она включается между выходом и входом усилителя, создавая положительную обратную связь (ПОС). В случае ВЧ-генератора все просто — достаточно усилителя на одном транзисторе и колебательного контура, определяющего частоту. Для диапазона звуковых частот наматывать катушку сложно, да и добротность ее получается низкой. Поэтому в диапазоне звуковых частот используют RC-элементы — резисторы и конденсаторы. Они довольно плохо фильтруют основную гармонику колебаний, и потому синусоидальный сигнал оказывается искаженным, например, ограниченным по пикам. Для устранения искажений применяют цепи стабилизации амплитуды, поддерживающие низкий уровень генерируемого сигнала, когда искажения еще незаметны. Именно создание хорошей стабилизирующей цепи, не искажающей синусоидальный сигнал, и вызывает основные трудности.

Часто, собрав конструкцию, радиолюбитель видит, что устройство не работает. У человека ведь нет органов чувств, позволяющих видеть электрический ток, электромагнитное поле или процессы, происходящие в электронных схемах. Помогают это сделать радиоизмерительные приборы — глаза и уши радиолюбителя.

Поэтому нужно какое-то средство испытания и проверки телефонов и громкоговорителей, усилителей звуковой частоты, различных звукозаписывающих и звуковоспроизводящих устройств. Такое средство — это радиолюбительские схемы генераторов сигналов звуковой частоты, или, говоря проще, звуковой генератор. Традиционно он вырабатывает непрерывный синусоидальный сигнал, частоту и амплитуду которого можно изменять. Это позволяет проверять все каскады УНЧ, находить неисправности, определять коэффициент усиления, снимать амплитудно-частотные характеристики (АЧХ) и много всего другого.

Рассмотрена несложная радиолюбительская самодельная приставка превращающая ваш мультиметр в универсальный прибор проверки стабилитронов и динисторов. Имеются чертежи печатной платы

Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.

Подключение датчика движения 4 контакта своими руками схема

Схема подключение датчика движения своими руками

Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Блок питания из энергосберегающей лампочки своими руками

Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса. .

Освещение для растений своими руками

Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

Регулятор яркости своими руками

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

USB клавиатура для планшета

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

Практическая электроника

Создаем современные сварочные аппараты Володин В. Я.

2011_volodin_sozdaem_sovremionnie_svarochnie_aparati.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Володин В. Я.
Издание: 2011год
Страниц: 352
Формат: djvu
Размер: 12,3МВ
Появившись более ста лет назад, электродуговая сварка произвела технологическую революцию. К настоящему времени она практически вытеснила все остальные технологии сварки металла. В книге при водятся необходимые сведения по ручной и полуавтоматической электродуговой сварке, а также, в порядке усложнения, — описания различных сварочных источников, пригодных для повторения.
Повествование сопровождается необходимыми методиками расчета, схемами и чертежами. Большое внимание уделяется компьютерному моделированию с помощью популярной бесплатной программы LTspice.
Следуя авторским рекомендациям, читатели смогут самостоятельно сконструировать и изготовить сварочные аппараты для ручной и полуавтоматической сварки, а желающие приобрести готовое устройство — сделать правильный выбор.
Книга предназначена для широкого круга домашних мастеров, радиолюбителей, интересующихся вопросами силовой электроники и электросварки.

Электронные самоделки для быта, отдыха и здоровья. Заец Николай

2005_zaic_elektronnye-samodelki-dlya-byta-otdyha-i.rar

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Год издания: 2005
Страниц: 304
Формат: DJVU
Размер: 3,69МБ
Представлен широкий спектр электронных устройств для быта, отдыха и здоровья. Вы узнаете, как можно изготовить инкубатор из холодильника, радиоуправляемый катер для рыболова, частотомер и много других необходимых устройств. Описание различного рода электростимуляторов и нейростимулятора поможет вам поправить свое здоровье и здоровье близких людей. Впервые в подобного рода литературе описывается метод лечения никотиновой зависимости, воспользовавшись которым вы сможете бросить курить сами и помочь избавиться от этой вредной привычки своим друзьям.
По материалам книги можно изготовить измеритель пульса, автомобильный цифровой тахометр, частотомер на одной микросхеме и другие устройства на РТС-микроконтроллерах. В описании устройств на микроконтроллерах даются подробные алгоритмы работы и исходные тексты программ.
Устройства предназначены для изготовления широким кругом радиолюбителей.
Электроника для рыболова Шелестов И. П.
Шелестов И. П. Радиолюбителям: полезные схемы. Книга 6.
Радиоэлектроника. Конструкции для всех. Адаменко М.В. 2017. Книга 1

Лучшие конструкции «РАДИОЛЮБИТЕЛЯ» №1

luchshie-konstrukcii-radiolyubitelya-1.rar

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Биняковский А.
Жанр: Радиоэлектроника
Год издания: 2006
Издательство: ЗАО «Радиолюбитель»
Формат: DJVU
Размер: 5,24MB
В первом сборнике собраны наиболее интересные схемные решения и конструкции радиотелефонов, радиомикрофонов, радиоприемников и их отдельных узлов, УКВ и СВ-станций, наборов для самостоятельной сборки «Мастер-КИТ». Во втором сборнике собраны наиболее интересные схемные решения и конструкции усилителей низкой частоты, приставок для получения разнообразных звуковых эффектов и самодельных музыкальных инструментов.
Книги представляют собой сборник лучших статей, опубликованных в 2001-2004 г.г. в журнале «Радиолюбитель».
Путеводитель в мир электроники. Книга 2.
Электронные устройства для уюта и комфорта. 2010 год
135 радиолюбительских устройств на одной микросхеме

Корякин-Черняк С.Л. Как собрать шпионские штучки своими руками

2100_koriakin_kak-sobrat-shpionskie-shtuchki-svoimi-rukami.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Серия: Домашний мастер»
Выпуск: 2010г.
Страниц: 224
Формат: Djvu
Размер: 11,6 МБ
Книга содержит довольно полную информацию о шпионских программах для мобильных телефонов, о различных прослушивающих устройствах и технологиях, в том числе применяемых и спецслужбами, а также о простейших устройствах, которые могут быть изготовлены домашними умельцами. Особое внимание в книге уделено и вопросам защиты от «шпионских штучек».
В настоящее время массовой «шпионской штучкой» стал мобильный телефон, а точнее специальные программы, устанавливаемые на нем, которые способны контролировать активность мобильного устройства. Они могут считывать текстовые сообщения, набираемые на телефоне, фиксировать входящие и исходящие вызовы и даже их продолжительность, отслеживать SMS, MMS, электронную почту, все данные, получаемые и передаваемые через Интернет, определять текущее местонахождение (координаты) устройства. Есть даже такие шпионские программы, которые могут прослушивать и записывать разговоры через мобильное устройство.
В книге подробно излагаются и меры борьбы с такими шпионскими программами (этому посвящена отдельная глава).
В книге также рассмотрены ряд других традиционных шпионских и противошпионских штучек, представлены схемные решения устройств для получения информации и защиты своей информации от утечки, дано описание схем и приведены рекомендация по сборке и настройке устройств.
Как известно, всякую информацию и знания можно использовать как во зло, так и во благо. Данный матерал публикуется с надеждой, что он будет применяться только для добрых дел.
Радиоэлектроника. Конструкции для всех. Адаменко М.В. 2017. Книга 1
Радиомир. Лучшие конструкции.
Бытовая электроника. Занимательные устройства своими руками
Оригинальные конструкции источников питания Авторы: А. П. Кашкаров, А. С. Колдунов

Новые металлоискатели для поисков кладов и реликвий. Щедрин А. И.

2007_schedrin_novye-metalloiskateli-dlya-poiskov-kladov-i_relikviy.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: А. И. Щедрин
Год издания: 2007
Формат: DJVU
Размер: 2,51MB
В книге приведены описания оригинальных конструкций металлоискателей различной сложности, пригодных для повторения в любительских условиях.
Для широкого круга читателей.
Книги для радиолюбителей
Дубровский С. Л.Как собрать металлоискатели своими руками
Книги для начинающих радиолюбителей
500 схем для радиолюбителей. Современная схемотехника в освещении. 2008 год

Дубровский С. Л.Как собрать металлоискатели своими руками

dubrovskiy_s_kak_sobrati_metalloiskatel.rar

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Серия «Домашний мастер»
Год выпуска: 2010
Страниц: 256
Формат: DJVU
Размер:11,4МВ
Книга научит сделать металлоискатель самому, разобравшись в вопросе схемотехники, пройдя путь от простого к сложному. Приводится 33 лучших конструкции металлоискателей как для начинающих, так и продвинутых радио-любителей. А желающим купить готовый ‘металлоискатель книга подскажет, на каком варианте стоит остановиться. Это выбор следует делать в соответствии с поставленными задачами и вашим опытом.
Эта книга станет первым путеводителем в чудесный мир нашей истории, застывший под землей в виде монет, украшений, кладов, военных реликвий. Рассказывается и о том, какое снаряжение нужно взять с собой на поисковые работы, как правильно организовать поиск.
Книга предназначена для широкого круга читателей.
Литература для начинающих радиолюбителей:
Платт Ч. Электроника для начинающих
Иванов Б.С. Энциклопедия начинающего радиолюбителя. Описания практических конструкций
Самоучитель игры на паяльнике

А. П. Кашкаров. Занимательная электроника. Нешаблонная энциклопедия полезных схем

2015_a_kashkarov_neshablonnaya_enciklopediya_elektronnih_shem.rar

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: А. П. Кашкаров
Выпуск: 2015 год
Размер архива: 5,5МБ
Формат: PDF
Скрасить свой досуг можно разными способами. Электронные устройства, созданные своими руками, питающиеся от «безопасного» напряжения 9-15 Вольт, не только успешно замещают китайские «гаджеты», но и позволяют культивировать собственную творческую жилку, преобразовывая свободное время досуга в весьма полезное развивающее занятие.
Перед вами хорошо структурированная книга, разделенная на три тематические главы самого «свежего» радиолюбительского опыта, позволяющая нешаблонно решить задачи, с которыми мы ежедневно сталкиваемся в быту. Особое, отличительное назначение книги в описании проверенных, именно практических, легко повторяемых схем и устройств; в каждой главе имеется специальный раздел — описание вариантов практического применения предложенных к повторению разработок.
Книга для любителей радио всех возрастов, лиц любых профессий, склонных к занятиям техническим творчеством и широкого круга читателей, ценящих свой досуг и новые перспективные идеи его заполнения. Эта книга -для вас.

Радиоэлектроника. Конструкции для всех. Адаменко М.В. 2017. Книга 1

2017Adamenko_konstrukcii_dlya_vseh_1.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Название: Радиоэлектроника. Конструкции для всех. Книга 1
Автор: Адаменко М.В.
Издательство: М.: СОЛОН-Пресс
Год: 2017
Страниц: 144
Язык: Русский
Формат: DJVU
Качество: отличное
Размер: 11,1 мб
В предлагаемой книге приведены краткие описания и принципиальные схемы конструкций. Представленного материала вполне достаточно для самостоятельной сборки и отладки работы различных приборов бытового назначения. Учтены интересы начинающих и опытных специалистов в радиоэлектронике самого разного возраста. Книга полезна для дополнительного образования школьников, учащихся колледжей и студентов вузов, преподавателей и посетителей творческих кружков по профилю «Радиоэлектроника», а также для широкого круга читателей и специалистов в области электроники.

Мощный импульсный блок питания своими руками

Aka Kasian_Moshnii_impulsn.rar

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Ака Касьян
Год: 2016
Формат: pdf
Качество: оригинал
Страниц: 9
Размер: 10,3 мб
В этом пособии рассказан способ изготовления мощного сетевого БП для УНЧ, так же он может быть использован и для запитки других устройств, например радиостанций или трансиверов. Блок питания — основная проблема, с которой приходится сталкиваться после сборки мощных устройств. Мною было собрано огромное количество блоков питания и хочу поделиться конструкцией наиболее простого и стабильного сетевого ИБП.

Современные источники питания ПК и периферии. Полное руководство

2007_pitpk_Kucher.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Кучеров Д. П., Куприянов А. А.
Год: 2007
Издательство: Наука и Техника
Количество страниц: 352, илл.
Формат: djvu
Размер: 11,5 мб
Данная книга представляет собой великолепное издание, посвященное источникам питания системных блоков ПК и мониторов. Информация по источникам питания ПК является труднодоступной и ее трудно найти. В этой же книгe вы найдете практически все, что нужно: стандарты, устройство и принципы работы современных источников питания ПК и мониторов, описание элементной базы, рассмотрение новейших технологий и тенденций, схемы, ремонт, обслуживание. Отдельные главы книги посвящены сетевым фильтрам, источникам бесперебойного питания, аккумуляторным батареям. Не оставлено без внимания программное управление электропитанием компьютера.
Книга написана доступным языком, имеет ясную и четкую структуру, содержит множество полезных аналитических материалов и практических решений.

500 схем для радиолюбителей. Современная схемотехника в освещении. 2008 год

2008_davidenko_500_shem. djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Ю.Н. Давиденко.
Страниц: 320
Формат: djvu
Размер: 7.2 Мб.
В данной книге впервые в СНГ систематизированы многочисленные схемные решения электронных устройств, предназначенных для электропитания современных светильников с люминисцентными, галогенными лампами и светодиодами. Приводимой информации достаточно для самостоятельного изготовления понравившейся конструкции. Схемы сопровождаются подробными описаниями, рисунками печатных плат, рекомендациями по сборке и настройке. Рассмотрено и освещение «Умного дома».
Книга рассчитана как для начинающих, так и на «продвинутых» радиолюбителей, увлекающихся практической радиоэлектроникой.

Путеводитель в мир электроники. Книга 2.

putevoditel_v mir_elektroniki.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Авторы: Семенов Б. Ю., Шелестов И.П.
Издание: 2004 год
Страниц: 339
Формат: djvu
Размер: 8.7 Мб.
Приведено описание полезных в быту конструкций и устройств, которые можно легко изготовить самостоятельно в домашних условиях. Также описываются приставки и полезные программы для персонального компьютера, позволяющие превратить его в измерительный комплекс. Все это поможет приобрести практический опыт и знания, которые необходимы современному человеку.
Книга будет полезна как начинающим, так и опытным радиолюбителям.

Настольная книга радиолюбителя конструктора

2004_Nikolaenko__Nastolnaya_kniga.pdf

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Николаенко М.Н.
Серия: В помощь радиолюбителю
Издание: 2004 год
Страниц: 280
Формат: PDF
Размер: 7.0 Мб.
В книге приводятся схемы и чертежи простых и недорогих устройств, значительно облегчающих работу радиомонтажника; дается множество полезных рекомендаций, которые сопровождаются необходимыми расчетами и теоретическими сведениями, что позволит незамедлительно перейти к самостоятельной работе.
Издание предназначено для широкого круга читателей — не только начинающих, но и опытных радиолюбителей, занимающихся проектированием и изготовлением радиоэлектронной аппаратуры и приборов. Оно также будет полезно работникам ремонтных мастерских.

Электронные устройства для уюта и комфорта. 2010 год

2010_kashkarov_uyut_komfort.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Кашкаров А. П.
Издательство: ДМК Пресс
Год: 2010
Страниц: 254
Формат: djvu
Размер: 16.3 Мб
В шести тематических разделах книги собраны принципиальные электрические схемы и описания электронных устройств для творчества радиолюбителей. Основное внимание уделено устройствам для улучшения домашнего быта, комфорта, отдыха на природе.Представлены более 50 описаний различных схем, отражающих в совокупности основные направления прикладной радиоэлектроники, разработанные и проверенные автором, и варианты их реализации.
Современная элементная база, используемая в рекомендуемых схемах, позволяет упростить их монтаж, расширить эксплуатационные возможности, делает повторение устройств возможным для радиолюбителей, имеющих небольшой опыт и располагающих минимумом приборов настройки.
В разделе Приложения даны справочные материалы для обеспечения деятельности практикующего радиолюбителя в повседневной творческой работе. Помочь радиолюбителю проникнуть в новаторские решения, отраженные в данном издании — основная задача книги.Книга рассчитана на радиолюбителей и широкие читательские круги.

Новаторские решения в электронике

novat_resh_el.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Кашкаров А.П.
Издание: 2006 год
Страниц: 256
Формат: djvu
Размер: 3.0 Мб.
Данное издание представляет множество проверенных схем электротехнических устройств, которые принесут существенную пользу дома, на даче, в автомобиле. Каждый сможет найти схему по своему вкусу и потребностям. Любое устройство легко может быть изготовлено самостоятельно начинающим радиолюбителем. Особое внимание в книге уделено устройствам охраны и безопасности.
Автор делится собственным опытом и дает технологические советы по переделке, конструированию и настройке отечественной и импортной радиоэлектронной аппаратуры. В разделе «Приложение» рассказывается о методах поиска неисправностей в электронных схемах и содержатся справочные данные, которые радиолюбителю подчас затруднительно найти в специальной литературе.
Книга предназначена для радиолюбителей-конструкторов, в ком есть «творческая жилка» и кто хочет делать все своими руками. Материал изложен в простой, доступной форме и будет интересен широкому кругу читателей.

500 схем для радиолюбителей. (Электронные датчики.) 2008 год.

kashkarov_500_datchiki_2008.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Кашкаров А. П.
Страниц: 277
Формат: djvu
Размер: 20.9 Мб
В данной книге представлены схемные решения электронных датчиков, т.е. описаны конструкции устройств, позволяющих организовать охрану комнаты и автомобиля, защитить помещение от пожара, выявить наличие жучков. Приводимого краткого описания вполне достаточно для самостоятельного изготовления понравившейся конструкции или применения соответствующего датчика промышленного изготовления. Книга рассчитана как для начинающих, так и на «продвинутых» радиолюбителей, увлекающихся практической радиоэлектроникой.

135 радиолюбительских устройств на одной микросхеме

Braga_135radiolyubustroystv_na_odnoy_mikrosheme.2007.zip

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Автор: Ньютон С. Брага
Перевод с английского: П.Г. Безяева
Издательство: ДМК Пресс
Год издания: 2007
Страниц: 248
Формат: DjVu
Размер: 5,6 Мб
Язык: русский
В книге собрано более сотни оригинальных схем на базе ИС КМОП 4093. Автор разделил их все на практические, которые могут быть полезны нам в быту, и экспериментальные, интересные с познавательной точки зрения.
Пользуясь подробным описанием, вы сможете собрать следующие устройства: управляемые прикосновением и светом генераторы, метроном, генератор тона азбуки Морзе, устройства звуковой и световой сигнализации, выключающий и включающий таймеры, бистабильное звуковое реле, имитатор подбрасывания монеты, ультрафиолетовый светильник, преобразователь для флуоресцентной лампы, электронейростимулятор, экспериментальный генератор высокого напряжения и др.
Для каждой принципиальной схемы приведен перечень необходимых элементов. Объясняются принципы работы схем и возможности их модификации.
Автор также предлагает полезные советы, указывает наиболее экономичные решения. Приведены ссылки на источники дополнительной информации.
Сборник предназначен для творчески настроенных радиолюбителей, желающих расширить свой кругозор в следующих сферах: аудио, радио, компьютеры, приборы, сигнализация, игры, а также для тех, кто хочет изучить основы электронной схемотехники на базе ИС 4093.

Б. Яннини. Удивительные электронные устройства. 2008 год

yannini_elektronnie_ustroystva.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Страниц: 401
Формат: djvu
Размер: 9.2 Мб.
В предлагаемой книге известного зарубежного технического писателя — популяризатора науки и техники Боба Яннини даны описания различных физических явлений: магнитных катушек Тесла, плазмы, лазеров, электрокинетики, ультраакустики. Информация о них начинается с краткой, просто изложенной теории. Теоретическая часть дополняется практической: каждая глава, а их 28, представляет отдельный проект, в котором за редким исключением дается и описывается принципиальная схема, порядок сборки устройства проекта — предварительный и окончательный, рисунки печатных плат и монтажные схемы, перечень элементов и практические советы по соблюдению правил техники безопасности. На основании изложенного материала даже не очень опытные радиолюбители могут собрать понравившиеся им устройства, представленные в этой книге, окунувшись в увлекательный мир техники.
Издание будет интересно учащимся старших классов, студентам колледжей и вузов, а также многочисленной армии радиолюбителей, особенно любителям интересных и поучительных экспериментов.

Коммерческие электронные схемы 1997 год

drik_kom_shemi.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Авторы: А.В. Дрик, И.Н. Балахничев
Страниц:79 стр.
Формат:djvu.
Размер: 4.9 Мб.
Название книги авторами было выбрано не случайно, так как все описанные схемы обладают несомненным коммерческим потенциалом. В то же время, они просты и собраны из доступных элементов, поэтому их можно применять как для себя, так и для организации мелкосерийного производства. Практически все конструктивные решения опробованы на практике, изготовлены опытные образцы.
Книга предназначена для широкого круга радиолюбителей.
Оглавление:
1. Телефонные приставки. 2. Нетрадиционные TV-антенны. 3. Электронная «война» с насекомыми. 4. Устройства самозащиты. 5. Электроника в медицине. 6. Защита информации. 7. Электроника для пчеловодов. 8. Уникальные схемы. 9. Приложение.

302 новые профессиональные схемы. 2009 год

302novi_prof_shemi.djvu

Hot

Скачать

Рейтинг: 0 / 0 голос

Только зарегестрированные и авторизованные пользователи могут оценивать этот файл

Страниц:480
Размер: 12,6Мб
Формат: djvu.
В книге собраны схемы готовых функциональных блоков или устройств: приемопередатчиков, устройств измерения и регулирования температуры, таймеров, ГУН, измерительных устройств, сенсорных выключателей, тестовые схемы и др. Каждая схема сопровождается кратким описанием, проста, легко читаема и не требуют много времени на создание рабочего образца.

Электроника своими руками для схемы радиолюбителя своими руками. Полезные электронные самоделки

С каждым днем становится все больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть сразу все, что уже было написано и размещено ранее.

Очень хочу обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Чтобы не пришлось долго искать нужную информацию, сделаю несколько «входных страниц» со ссылками на самые интересные и полезные статьи по конкретным темам.

Первая такая страница будет называться «Полезные электронные самоделки». Здесь мы рассмотрим простые электронные схемы, доступные для реализации людям любого уровня подготовки. Схемы строятся с использованием современной электронной базы.

Вся информация в статьях представлена в очень доступной форме и в необходимом для практической работы объеме. Естественно, для реализации таких схем нужно разбираться хотя бы в основах электроники.

Итак, подборка самых интересных статей по теме сайта «Полезные электронные самоделки» . Автор статей Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Теперь даже обычный сумеречный выключатель можно собрать всего из трех частей.

В статье описана простая и надежная схема управления электронасосом. Несмотря на крайнюю простоту схемы, устройство может работать в двух режимах: водоподъем и дренаж.

В статье приведены несколько схем машин для точечной сварки.

По описанной конструкции можно определить, работает ли механизм, находящийся в другом помещении или здании. Информацию о работе несет вибрация самого механизма.

Рассказ о том, что такое предохранительный трансформатор, зачем он нужен и как его можно изготовить самостоятельно.

Описание простого устройства, отключающего нагрузку, если напряжение сети выходит за допустимые пределы.

В статье рассмотрена схема простейшего термостата на регулируемом стабилитроне TL431.

Статья о том, как сделать устройство плавного включения ламп на микросхеме КР1182ПМ1.

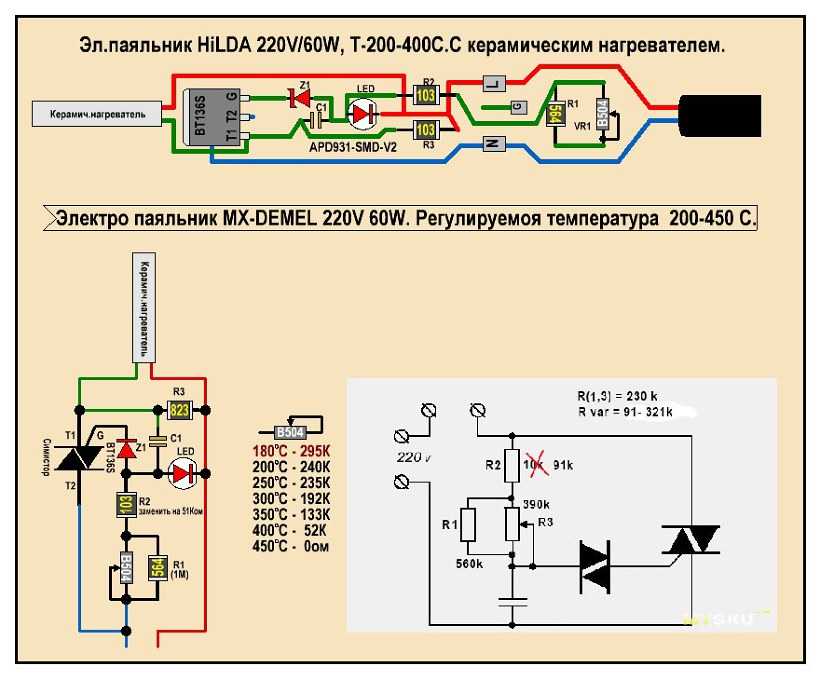

Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Тут на помощь может прийти регулятор мощности для паяльника.

Статья о замене механического терморегулятора масляного радиатора отопления.

Описание простой и надежной схемы терморегулятора для системы отопления.

В статье описана схема преобразователя, выполненная на современной элементной базе, содержащая минимальное количество деталей и позволяющая получить значительную мощность в нагрузке.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с использованием реле и тиристоров.

Описание простой схемы управления светодиодной гирляндой.

Конструкция простого таймера, позволяющая включать и выключать нагрузку, через заданные промежутки времени. Время работы и время паузы не зависят друг от друга.

Описание схемы и принципа действия простой аварийной лампы на основе энергосберегающей лампы.

Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, ее особенностях и нюансах.

Итак. Жизнь сложилась так, что у меня есть дом в деревне с газовым отоплением. Жить там постоянно не получается. Дом используется как летняя резиденция. Пару зим тупо оставил котел включенным с минимальной температурой теплоносителя.
Но есть два минуса.
1. Счета за газ просто астрономические.
2. Если есть необходимость зайти в дом посреди зимы, температура в доме около 12 градусов.
Значит, надо было что-то придумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно рядом с датчиком положить подключенный мобильный телефон и выдать сигнал с телефона.

Схема подключения 4-контактного датчика движения своими руками

Схема подключения датчика движения своими руками

Бывает что нужно установить на даче, или в доме освещение которое будет срабатывать от движения или человека или кого-то еще.

Датчик движения, который был заказан мной на Алиэкспресс, хорошо справляется с этой функцией. Ссылка на который будет ниже. Подключив свет через датчик движения, при проходе человека через его поле зрения свет включается, горит 1 минуту. и снова выключается.

В этой статье рассказываю как подключить такой датчик если у него не 3 контакта, а 4 как у этого.

Блок питания своими руками из энергосберегающей лампочки

Когда приобретете 12 вольт для светодиодной ленты , или для каких-либо других целей, есть вариант сделать такой блок питания самостоятельно.

Этот регулятор позволяет плавно регулировать переменный резистор скорость вентилятора .

Схема регулятора скорости вентилятора наружного блока самая простая. Влезть в чехол от старой зарядки телефона Nokia. В него попали клеммы от обычной электророзетки.

Установка довольно плотная, но это было связано с размерами корпуса..

Подсветка для растений своими руками

Есть проблема в отсутствии подсветки растения ,цветы или рассады, и для них есть потребность искусственный свет и вот такой свет мы можем предоставить светодиоды своими руками .

Регулятор яркости своими руками

Все началось с того, что после того как я установил дома галогенные лампы для освещения. При включении они часто перегорают. Иногда даже по 1 лампочке в день. Поэтому я решил сделать плавное включение освещения на базе диммера своими руками, схему диммера прилагаю.

Термостат своими руками

Все началось, когда я вернулся с работы и открыл холодильник, я обнаружил там тепло. Поворот ручки термостата не помог — холод не появился. Поэтому я решил не покупать новый блок, что тоже редкость, а сделать электронный термостат на ATtiny85 самостоятельно. Отличие оригинального термостата в том, что датчик температуры находится на полке, а не спрятан в стене. Кроме того, появилось 2 светодиода — они сигнализируют о включении блока или температуре выше верхнего порога.

Датчик влажности почвы своими руками

Это устройство можно использовать для автоматического полива в теплицах, цветочных теплицах, на клумбах и комнатных растениях. Ниже представлена схема, по которой можно сделать простейший датчик (детектор) влажности (или сухости) почвы своими руками. Когда грунт подсохнет, подается напряжение, силой тока до 90 мА, чего вполне достаточно, включают реле.

Также подходит для автоматического включения капельного орошения во избежание избыточной влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выходе из строя энергосберегающих ламп в ней сгорает силовая цепь, а не сама лампа. Как известно, ЛДС ЛДС с перегоревшими нитями накала необходимо подавать выпрямленным током сети с помощью безстартерного пускателя. При этом нить накала лампы шунтируется перемычкой и на которую подается высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резкое повышение напряжения на ней, при запуске без предварительного подогрева электродов. В этой статье мы рассмотрим Запуск лампы своими руками .

Клавиатура USB для планшета

Как-то вдруг взял что-то и решил купить новую клавиатуру для своего ПК. Желание новизны не побеждено. Изменен цвет фона с белого на черный, а цвет букв с красного — черный на белый. Через неделю тяга к новизне естественно ушла как вода в песок (старый друг лучше двух новых) и обновка была отправлена в чулан на хранение — до лучших времен. И вот за ней пришли, даже не предполагали, что это произойдет так быстро. А так название даже не подошло бы лучше, а как подключить usb клавиатуру к планшету.

Кто занимается бытовой техникой обычно очень любознательный. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют готовые устройства, подключая их различными способами. Для других нужно самостоятельно полностью создать схему и внести необходимые корректировки.

Одна из самых простых самоделок. Больше подходит для тех, кто только начинает возиться. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, например, из него можно сделать дверной звонок в свою комнату. Преимущества такого звонка:

Для начала необходимо убедиться, что выбранный телефон способен издавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали скрепляются саморезами или скобами, которые аккуратно загибаются. При разборке нужно будет помнить, для чего идет, чтобы потом все собрать.

На плате распаяна кнопка включения плеера, а вместо нее припаяны два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать припой. Телефон идет. Осталось подключить телефон к кнопке вызова через двухжильный кабель.

Самоделки для автомобилей

Современные автомобили оснащены всем необходимым. Однако бывают случаи, когда самодельные устройства просто необходимы. Например, что-то сломалось, отдали другу и тому подобное. Тогда умение создавать электронику своими руками в домашних условиях будет очень кстати.

Первое, во что можно вмешаться, не опасаясь навредить автомобилю, это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, можно быстро собрать ее самостоятельно. Для этого потребуется:

Идеально подойдет трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы применялись двух типов: с одной и с двумя катушками. Для 6 вольтовой батареи любой зарядит, а для 12 вольт только с двух.

На оберточной бумаге такого трансформатора указаны выводы обмоток, напряжение на каждой обмотке и рабочий ток. Для питания нитей накала электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить как есть. В этом случае первичная и вторичная обмотки соединены последовательно. Каждая первичка рассчитана на напряжение 127 В, поэтому, объединив их, получают 220 В. Вторичные соединены последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Они подключены к диодному мосту. Для монтажа подойдет любая электроизоляционная пластина. В первичную цепь включен предохранитель на 0,5 А, во вторичную — на 10 А. Устройство не терпит короткого замыкания, поэтому при подключении аккумулятора нельзя перепутать полярность.

Простые отопители

В холодное время года может потребоваться прогрев двигателя. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для изготовления потребуются:

асбестовая труба;
;
вентилятор;
переключатель.

Диаметр асбестовой трубы выбирается в зависимости от размера используемого вентилятора. Производительность обогревателя будет зависеть от его мощности. Длина трубы — предпочтение каждого. В него можно вмонтировать ТЭН и вентилятор, можно только ТЭН. При выборе последнего варианта придется подумать о том, как пустить воздух на нагревательный элемент. Это можно сделать, например, поместив все компоненты в герметичный корпус.

Нихромовая проволока также подхватывается вентилятором. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и помещается внутрь трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество подбираются опытным путем. Желательно, чтобы змеевик не нагревался докрасна при работающем вентиляторе.

От выбора вентилятора будет зависеть, какое напряжение необходимо подать на нагреватель. При использовании электровентилятора на 220 В вам не потребуется использовать дополнительный источник питания.

Весь нагреватель подключается к сети через шнур с вилкой, но сам он должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защитить общую сеть. Для этого ток отключения автомата должен быть меньше тока отключения автомата помещения. Выключатель также нужен для быстрого отключения обогревателя в случае неполадок, например, если не будет работать вентилятор. У данного утеплителя есть свои недостатки:

вредны для организма из асбестовой трубы;
шум от работающего вентилятора;
запах пыли, падающей на раскаленную спираль;
пожароопасность.

Некоторые проблемы можно решить, применив другое самодельное средство. Вместо асбестовой трубы можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банке, ее крепят к текстолитовому каркасу, который фиксируют клеем. В качестве вентилятора используется кулер. Для его питания потребуется собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые вы забыли выключить. Для этой цели можно использовать реле времени.

Самый простой способ создать элемент установки времени — использовать время заряда или разряда конденсатора через резистор. Такая цепочка включена в базу транзистора. Для схемы потребуются следующие детали:

электролитический конденсатор большой емкости;
п-н-п;
;
;
переменный резистор;
;
источник постоянного тока.

Сначала нужно определить какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку стартера можно подключить через реле. Важно, чтобы контакты реле могли работать свободно, не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением оно может работать. Вы можете перейти к KT973А.

База транзистора подключена через ограничительный резистор к конденсатору, который, в свою очередь, подключен через двухполюсный переключатель. Свободный контакт выключателя подключен через резистор к минусу питания. Это необходимо для разрядки конденсатора. Резистор действует как ограничитель тока.

Сам конденсатор подключается к плюсовой шине блока питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно изменить интервал времени задержки. Катушка реле шунтирована диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Схема работает следующим образом. В исходном состоянии база транзистора отсоединена от конденсатора, а сам транзистор закрыт. При включении ключа база подключается к разряженному конденсатору, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к плюсовой клемме источника питания. По мере зарядки конденсатора базовое напряжение начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключить переключатель.

Раз уж вы решили стать электриком-самоучкой, то, вероятно, через некоторое время вам захочется сделать какой-нибудь полезный электроприбор для дома, машины или дачи. При этом самоделки могут быть полезны не только в быту, но и изготовлены на продажу, например, . На самом деле процесс сборки простых устройств в домашних условиях не сложен. Вам просто нужно уметь читать схемы и использовать инструмент для радиолюбителей.

Что касается первого пункта, то прежде чем приступить к изготовлению электронных самоделок своими руками, необходимо научиться читать электрические схемы. В этом случае наш будет хорошим помощником.

Из инструментов для начинающих электриков вам понадобится паяльник, набор отверток, плоскогубцы и мультиметр. Для сборки некоторых популярных электроприборов может понадобиться даже сварочный аппарат, но это редкий случай. Кстати, в этом разделе сайта мы даже говорили об одном и том же сварочном аппарате.

Особое внимание следует уделить подручным материалам, из которых каждый начинающий электрик сможет изготовить элементарные электронные самоделки. Чаще всего старые отечественные детали используются при изготовлении простых и полезных электроприборов: трансформаторов, усилителей, проводов и т. д. В большинстве случаев начинающим радиолюбителям и электрикам достаточно поискать все необходимые инструменты в гараже или сарай на даче.

Когда все готово — инструменты собраны, детали найдены и получены минимальные знания, можно приступать к сборке любительских электронных самоделок. В этом вам поможет наш небольшой гайд. Каждая предоставленная инструкция включает в себя не только подробное описание каждого из этапов создания электроприборов, но и сопровождается фото примерами, схемами, а также видео уроками, на которых наглядно показан весь процесс изготовления. Если в какой-то момент вы не поняли, вы можете уточнить это под записью в комментариях. Наши специалисты постараются своевременно Вас проконсультировать!

Радиолюбительские наборы. Проекты и идеи – Junknet.Net

В дополнение к докладу о «Создаче» и любительском радио на ежемесячном собрании Phil-Mont Mobile Radio Club я решил составить список ссылок для различные комплекты, продавцы комплектов и другие интересные радиолюбительские проекты, на которые я могу просто дать ссылку здесь. Возможно, я смогу обновить это или сделать постоянной страницей в будущем. На этой странице ОЧЕНЬ много ссылок, так что не стесняйтесь нажимать! К хорошему…

uBitX — 10-ваттный КВ-радиоприемник своими руками за 129 долларов

Ссылка: uBitX — 10 Вт, 3–30 МГц, CW и SSB, цифровая настройка, двойной VFO (hfsignals.com)

Я заказал его некоторое время назад, но, к сожалению, еще не получил построить его. Мне очень нравится идея, что большая часть «тяжелой работы» выполняется, с точки зрения в основном готового радио, которое вы просто «вписываете» в корпус по вашему выбору. С интерфейсом, основанным на Arduino, удивительно, что люди сделали с точки зрения установки полноцветных сенсорных экранов, корпусов с 3D-печатью и модов за модами в этот комплект. Моя задача состояла в том, чтобы взять это и сделать с этим что-то другое; чем просто безвкусный черный ящик на столе, каким бы вы хотели видеть свое радиолюбительское радио? А теперь сделай это!

Огромное количество поддержки для этого, включая группу поддержки Groups.io, видео на YouTube, сторонний сайт поддержки и многое другое. У компании есть несколько других продуктов, включая 40-метровую версию и антенную лабораторию в коробке.

Симулятор CubeSat — создайте свой собственный (симулированный) спутник радиолюбителей

Наши друзья из AMSAT присоединились к Филу-Монту и другим на Philly Maker Faire 2019 в прошлые выходные и продемонстрировали CubeSat Simulator. Создайте свой собственный смоделированный спутник CubeSat, работающий от солнечной энергии с передатчиком телеметрии. Установите это на поворотный стол, чтобы имитировать движение реального спутника в космосе, а затем поработайте над его прослушиванием с помощью «наземной станции».

Если это немного выше вашего понимания, возможно, RaspBerry Pi и простой кусок провода могут быть более быстрыми: CubeSat Simulator Lite

Говоря о RaspBerry Pi и Wire: WSPR на RaspBerry PI

Одна вещь, которая меня зацепила Когда я учился на радиолюбительскую лицензию, я обратил внимание на возможность использования RaspBerry PI для режима WSPR. Все, что нужно, это работающий RaspBerry Pi и кусок провода. Серьезно! Программное обеспечение генерирует соответствующие сигналы на контакте ввода-вывода, и вы просто используете длинный кусок случайного провода в качестве антенны. В районе Филадельфии вы можете найти все это в MicroCenter (Сент-Дэвидс, Пенсильвания). Вот достойная статья о том, как собрать передатчик Pi WSPR: http://pa0rob.vandenhoff.info/article/wspr-tx-raspberry-pi

Кроме того, существуют дополнительные платы для «формального» преобразования вашего RaspBerry Pi в передатчик WSPR, которые включают фильтры, например этот: https://www.tapr.org/kits_20M-wspr-pi. html

RTL- SDR: Превратите любой ПК или Pi в программно-определяемый радиоприемник стоимостью менее 50 долларов

Говоря о Pi, было бы здорово, если бы вы могли НОСИТЬ SDR в кармане, чтобы настраиваться на то, что вокруг (и выше) вас, в то время как пообедать? RTL-SDR использует дешевый ключ ТВ-тюнера, чтобы превратить любой ноутбук или ПК в программно-определяемый радиоприемник, включая Raspberry Pi. Возьмите его с собой или разместите в Интернете как Web-SDR, что также может быть полезным для того ПК, который пылится в углу.

Если ваш бюджет позволяет копнуть немного глубже, ознакомьтесь с комплектом KiwiSDR, который включает в себя все необходимое для создания готового к работе сетевого SDR-приемника на основе платы BeagleBone. Возможно поделитесь им на HAM MESH???

Простое радиолюбительское развлечение для всей семьи: прослушивание Международной космической станции (МКС). возможное семейное и веселое занятие – слушать МКС! Все, что вам действительно нужно, — это 2-метровый HT (или другой портативный) радиоприемник, настроенный на 145.

800, и средство для записи звука приличного качества (подойдет любой современный мобильный телефон, планшет, ноутбук или записывающее устройство). См. мою собственную статью на Junknet.net о декодировании изображений, транслируемых непосредственно с МКС, а затем посетите страницу ARISS для получения дополнительной информации. (Примечание: они снова будут транслировать SSTV 9 октября.-10, 2019!)

Elenco AM/FM Radio Kit

Если вы ищете что-то, что можно построить вместе с племянницей или племянником и пробудить интерес к радио, у Elenco есть по крайней мере два радиокомплекта; простой «современный» комплект радиоприемника только для FM, использующий одну микросхему, и комплект, показанный выше, который представляет собой комплект радиоприемника AM / FM. Я предпочитаю комплект AM/FM, так как он состоит из большего количества деталей и лучше демонстрирует, как работают настоящие радиоприемники с переменными конденсаторами и схемами фильтров. Вы можете найти комплект AM/FM на Amazon, Parts Express и других.

Создание сети радиолюбителя

Если вам нравится возиться с компьютерами и сетями, вы можете использовать свою лицензию радиолюбителя и технологию WIFI, чтобы повеселиться. По сути, установите какую-нибудь стороннюю прошивку на поддерживаемое устройство WIFI и присоединитесь к ним, чтобы, по сути, создать свой собственный маленький мини-интернет. Собственный джедай Фила-Монта Джим Фишер AJ3DI — наш постоянный наркоман MESH.

Сборка APRS DigiPeater

Диги-что?? Если вы не в курсе, APRS — это версия карт Google для радиолюбителей. Поищите других радиолюбителей поблизости и подайте сигнал, если хотите, чтобы вас нашли! Как и обычные ретрансляторы, «диджипитеры» APRS прослушивают маяки aprs (вас), а затем повторно передают и делятся этой информацией. Кроме того, APRS особенно полезен в сельской местности, где трудно найти доступ к Интернету и подключению, поэтому, если у вас есть дом в горах в лесу и у вас есть лишний Baofeng или два, это может быть классным проектом для настройки. в качестве устройства на солнечной энергии. Вы можете найти множество статей и видео о создании дигипитера на основе RaspBerry Pi в Google. Кроме того, YAAC Software (еще один клиент APRS» (который был достаточно любезен, чтобы присоединиться к Phil-Mont на их стенде Philly MakerFaire) может выступать как в качестве клиента, так и в качестве дигипитера. Маяки APRS

Больше сайтов, больше идей!

Вот еще несколько сайтов и ресурсов со списками проектов и идей для радиолюбителей:

Проекты для радиолюбителей на Hackaday.io
«Проекты для радиолюбителей» — Arrl.org другие)

FAQ

Q: Радиолавка пропала, где взять запчасти??

A: На местном уровне, в районе округа Филадельфия/Монтгомери, лучше всего выбрать MicroCenter, недалеко от съезда St. Davids с автомагистрали 476 (синий маршрут) возле Виллановы. У них есть БОЛЬШОЙ ассортимент компонентов, деталей, наборов, arduino, пи, инструментов, тестового оборудования (прицелы Rigol и блоки питания) и многое другое. Еще один факт о Microcenter заключается в том, что на их веб-сайте в режиме реального времени есть инвентаризация; если веб-сайт говорит, что он у них есть, он у них есть! Если вам нужны инструменты, проверьте Techni-Tool, расположенный прямо у нее в Вустере, штат Пенсильвания. Хотя в основном это онлайн-продажи, они могут забрать заказ в своем здании.

Онлайн, я использовал Digikey для большинства своих компонентов, так как они подходят для хобби и часто отправляют небольшие количества деталей по почте, что дешевле, чем минимум 8 долларов за доставку в другие места за несколько резисторов. Другие популярные сайты включают Mouser, Newark (ранее MCM Electronics), Sparkfun, AdaFruit, Ebay и даже Amazon.

В дополнение к этому, очевидно, что местные ярмарки хамфеста (вечеринка в Селлерсвилле состоится 20 октября) и аукцион Фила-Монта являются хорошими* источниками запчастей.

* Имейте в виду, что некоторые детали, особенно конденсаторы, плохо стареют. Хотя вы можете найти людей, продающих их на хамфестах и в барахолках, я настоятельно рекомендую заказывать новые, когда речь идет о конденсаторах , и других пассивных компонентах.

В: Я еле умею паять и ничего не понимаю в электронике, как мне научиться?

A: Для начала я провожу (часто раз в месяц) собрание любителей электроники в пригороде Филадельфии под названием Montgomery County Electronics Enthusiasts, где я буду рад показать вам, как паять. Кроме того, в этом районе есть много мест для хакеров / производителей, таких как Hive76, Phoenixville Area MakerSpace, NextFab и другие, где часто проводятся занятия по электронике, пайке, строительству и многому другому.

В: Я вижу много безумно дешевых запчастей на Ebay – они настоящие?

A: Хорошо, НЕТ и ДА . Имейте в виду, что на Ebay есть МНОГО поддельных деталей, компонентов и даже инструментов и тестового оборудования, особенно интегральных схем, некоторые из которых могут даже попасть к некоторым из вышеперечисленных коммерческих поставщиков. Это прискорбно, так как иногда их очень трудно отличить от настоящих, и вы можете часами расстраиваться, задаваясь вопросом, почему ваш проект не будет работать, только чтобы понять, что 20 долларов IC, которые вы получили за 99 центов, доставленные из Китая, на самом деле представляют собой лего-кирпичики с ножками. Мне не повезло; некоторые дешевые модули и детали действительно полезны и недороги, но если это кажется слишком хорошим, чтобы быть правдой, скорее всего, так оно и есть. Внимательно проверяйте отзывы и, если можете, сначала воспользуйтесь нашими местными ресурсами и поставщиками.

РАЗВЛЕКАЙТЕСЬ И БУДЬТЕ В БЕЗОПАСНОСТИ!!

Знакомство создателя с любительским радио

Технологии

30 июня 2015 г. 29 июня 2015 г. 8

Джон Платт, WØZQ, демонстрирует свою «портативную» микроволновую станцию — полный комплект передатчика и приемника со встроенной рупорной антенной. С помощью этой простой станции Джон устанавливает контакты на расстоянии сотен километров, передавая сигналы от ливневых дождей и других структуры, связанные с погодой, такие как слои температурной инверсии. (Фото Брюса Ричардсона, W9FZ, предоставлено ARRL)

Возможно, вы слышали о любительском или радиолюбительском радио от друга или, может быть, один из участников вашего Makerspace является радиолюбителем. Что такое любительское радио и что оно вам предлагает?

Во-первых, вы Создатель, так что у вас уже много общего с сообществом радиолюбителей. Хамы по своей природе ремесленники, строители, ремонтники и изобретатели. Открывать коробку (или создавать собственную коробку) не только разрешено, но и поощряется! Из многих радиослужб — от коммерческого вещания до CB и общественной безопасности — любительское радио — единственное, в котором оборудование может быть самодельным и настроенным на любую частоту или канал, к которым у радиолюбителей есть доступ. Гибкость, эксперименты и хакерство – образ жизни радиолюбителей.

Портативное управление может быть очень увлекательным и не требует большого рабочего места. Шон Куцко, KX9X, использует портативное радио и небольшую антенну для установления связи через любительский радиоспутник, пока он находится в отпуске в Пуэрто-Рико. (Фото Ward Silver, NØAX)

Любительское радио многогранно — на самом деле это 1000 увлечений в одном. Вы можете глубоко погрузиться в электронику, антенны, цифровую связь, общественные услуги, конкурентную деятельность, солнечную и геофизическую науку, всемирный «DX-ing» или просто использовать любительское радио в качестве личного средства связи. Некоторые радиолюбители сосредотачиваются только на одной или нескольких темах, в то время как другие пытаются испытать все сразу. Как Создатель, вы, вероятно, больше всего интересуетесь электроникой, но как только вы начинаете копаться, вы никогда не знаете, к чему это может привести или где вы можете применить свои навыки.

Но что такое любительское радио? Радиолюбители имеют доступ к радиоэквиваленту национальных парков, в которых коммерческая деятельность запрещена, и только некоммерческие операторы («любители») могут их посещать. Некоторые из парков или диапазонов (диапазоны частот, зарезервированные для радиолюбителей) являются традиционными «коротковолновыми» диапазонами, о которых вы можете подумать, когда представляете радиолюбителям. Эти группы очень активны: радиолюбители каждый божий день устанавливают тысячи контактов по всему миру, иногда используя лишь несколько ватт мощности и антенны из проволоки. Другие группы лучше всего подходят для местного и регионального общения в городе и выполнения общественных работ. Наши группы доходят до микроволновок.

Гонсало Хара, XE3N, использовал свой КВ/УКВ трансивер (комбо передатчик/приемник) и простую проволочную рамочную треугольную антенну всего в 6 метрах над землей, чтобы установить более 350 контактов из мексиканского штата Кинтана-Роо. (Фото Гонсало Хара, XE3N, предоставлено ARRL)

Во время эфира радиолюбители используют десятки различных типов сигналов; некоторые из них представляют собой обычные голосовые сигналы, которыми мы просто разговариваем друг с другом. Да, некоторые радиолюбители используют азбуку Морзе, в то время как другие разрабатывают свои собственные цифровые протоколы для отправки данных и сообщений по всему миру. У радиолюбителей есть собственная электронная почта и сети передачи данных. Есть даже радиолюбительские спутники, которые передают сигналы, в том числе радиолюбительская станция на Международной космической станции, которую используют астронавты — они тоже радиолюбители. Радиолюбители работают из своих домов, машин и даже с вершин гор и островов!

Все это оборудование звучит дорого, но это не обязательно так. Точно так же, как и при открытии собственной мастерской, вы можете сделать это проще: купить бывшее в употреблении оборудование, найти детали и детали и поработать с другими более опытными радиолюбителями (мы называем наставников Элмерами), чтобы начать работу. Самые простые радиоприемники начального уровня стоят менее 100 долларов, и вы можете построить свою собственную антенну. Широко доступно бесплатное программное обеспечение для использования некоторых различных типов сигналов, даже азбуки Морзе, которую радиолюбители называют «CW» для непрерывной волны. Итак, базовое радио, пара кабелей, и вы в деле начинающего радиолюбителя. Просто примите участие, ищите забавно выглядящие антенны и поспрашивайте. Вы будете удивлены, насколько дружелюбны и полезны некоторые радиолюбители!

Анна Вил, WØANT, тренирует будущих радиолюбителей Мэтью Харриса (слева) и Джаспера Смита (справа). Они участвовали в одном из многочисленных конкурсов радиолюбителей — ноябрьских лотереях ARRL — из округа Дуглас, Колорадио, школы STEM и клубной станции Academy с позывным ABØBX.

(Фото Byron Veal, NØAH, предоставлено ARRL)

Допустим, это звучит так, как будто вы хотели бы исследовать. Что нужно, чтобы стать хамом? В то время как каждый может слушать, настоящее удовольствие доставляет передача собственного сигнала и установление прямых контактов по воздуху с другими радиолюбителями. Для передачи вам потребуется лицензия от FCC, которая выдается после прохождения теста из 35 вопросов с несколькими вариантами ответов. Тесты дают другие радиолюбители, и они, вероятно, предложат курсы лицензирования, или вы можете учиться самостоятельно. Нужно ли знать азбуку Морзе? Нет, это требование было снято много лет назад. Вы должны быть инженерным гением или экспертом по коммуникациям? Нет — только основы помогут вам пройти через дверь.

Лицензия радиолюбителя на самом деле является лицензией на обучение. Как и в случае с водительскими или пилотскими правами, с практикой вы станете лучше. По мере накопления опыта вы захотите обновить свою лицензию и опробовать больше интересов. А пока спросите в своей группе Maker, потому что ветчина может быть ближе, чем вы думаете, — они помогут вам найти свой путь. Возможно, ваша группа Maker могла бы пригласить радиолюбителя для демонстрации радиолюбителей. По соседству, вероятно, есть и радиолюбительские клубы. Радиолюбители помогут вам получить лицензию и выйти в эфир — этим мы и занимаемся. Присоединяйтесь к веселью!

Дополнительные ресурсы

На веб-сайте ARRL «Что такое любительское радио» есть много информации, которую вы захотите узнать. Есть ссылки на учебные пособия, ресурсы, пояснения и события радиолюбителей.

Руководство по лицензированию радиолюбителей — это наиболее полное учебное пособие для получения вашей первой лицензии на радиолюбительство (класс «Техник»), в котором содержится множество справочных материалов, которые вы можете использовать после получения лицензии и начала установления контактов.

Любительское радио для чайников, 2-е издание: этот «настольный наставник» поможет объяснить, что такое любительское радио, проведет вас через процесс получения лицензии в США и познакомит с основами, чтобы вы могли использовать свою лицензию после того, как начнете .

Что сейчас происходит с радиолюбителями: DX Maps – это веб-сайт, который отслеживает сообщения о радиолюбительской активности на всех диапазонах. Контакт наносится на карту, где каждая полоса частот имеет свой цвет. На этой карте показано, что 20-метровый (зеленый) и 15-метровый (фиолетовый) диапазоны открыты по всему миру!

Изображение предоставлено dxmaps.com

Настройка радиорубки: эта веб-страница поможет вам настроить традиционную КВ или «коротковолновую» радиолюбительскую станцию, способную поддерживать связь по всему миру. В этой статье Дайана Энг, KC2UHB, показывает, как использовать простое оборудование для связи со спутником радиолюбителей.

Боковая панель – Общий словарь радиолюбителей или жаргон
Элмер – наставник, который помогает другим стать радиолюбителями и изучать приемы радиолюбителей
DX – относится к удаленным станциям, DXing пытается связаться с удаленными станциями
Диапазон – диапазон частот, зарезервированный для одного радиослужба, такая как любительское радио, и идентифицируется по частоте («диапазон 14 МГц») или длине волны («диапазон 20 метров»)
73 — старая телеграфная аббревиатура, используемая радиолюбителями, означающая «С наилучшими пожеланиями».

Необходимые инструменты и материалы для начинающего радиолюбителя

Самые простые схемы для начинающих

Мигающий светодиод на транзисторах

Электронный звонок своими руками

Сенсорный выключатель на полевом транзисторе

Где искать идеи и схемы для самоделок

Советы по сборке первых электронных устройств

Популярные радиодетали для начинающих

Заключение

Простые схемы для радиолюбителя

Простые схемы для радиолюбителя

Дождитесь окончания поиска во всех базах.

Радиосхемы для новичка,чайнику

Радиолюбительские схемы

Радиосхемы своими руками для дома

10 Схем для начинающих радиолюбителей. Простейшие электрические схемы для начинающих с описанием

Рубрика: Схемы для начинающих

Радиолюбительские схемы и конструкции

Простые схемы для начинающих радиолюбителей

Простые схемы для радиолюбителя

Простые схемы

Схемы радиолюбительских устройств своими руками. Радиолюбительские схемы и самоделки, собранные своими руками

Самоделки для автомобилей

Простые обогреватели

Мастерская радиолюбителя

С чего начинать

Что можно сделать

На чем выполнять конструкцию

Оформление готовой конструкции

Видео

Список радиоэлементов

Схемы самодельных измерительных приборов

Подключение датчика движения 4 контакта своими руками схема

Блок питания из энергосберегающей лампочки своими руками

Освещение для растений своими руками

Регулятор яркости своими руками

Термостат для холодильника своими руками

Датчик влажности почвы своими руками

Схема питания люминесцентной лампы

USB клавиатура для планшета

Практическая электроника

Практическая электроника

Электроника своими руками для схемы радиолюбителя своими руками. Полезные электронные самоделки

Схема подключения 4-контактного датчика движения своими руками

Блок питания своими руками из энергосберегающей лампочки

Подсветка для растений своими руками

Регулятор яркости своими руками

Термостат своими руками

Датчик влажности почвы своими руками

Схема питания люминесцентной лампы

Клавиатура USB для планшета

Самоделки для автомобилей

Простые отопители

Радиолюбительские наборы. Проекты и идеи – Junknet.Net

uBitX — 10-ваттный КВ-радиоприемник своими руками за 129 долларов

Симулятор CubeSat — создайте свой собственный (симулированный) спутник радиолюбителей

Говоря о RaspBerry Pi и Wire: WSPR на RaspBerry PI

RTL- SDR: Превратите любой ПК или Pi в программно-определяемый радиоприемник стоимостью менее 50 долларов

Elenco AM/FM Radio Kit

Создание сети радиолюбителя

Сборка APRS DigiPeater

Больше сайтов, больше идей!

FAQ

Знакомство создателя с любительским радио

Дополнительные ресурсы

Похожие записи

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий Отменить ответ
