Как сделать мини башню Тесла

Концепция беспроводного электричества была введена около 100 лет назад, и даже сегодня она является одной из самых увлекательных и захватывающих тем для научных исследований и разработок. Никола Тесла был великий ученый, который фактически продемонстрировал передачу электроэнергии без проводов.


На примере этой самоделки, автор решил создать мини-башню Тесла, которая может включать любые флуоресцентные или неоновые лампы по беспроводной сети. Однако концепция беспроводного электричества совершенно иная, чем концепция передачи электроэнергии по проводам. Беспроводные передающие устройства фактически передают электроэнергию посредством электромагнитной индукции.

Это отличный проект для веселья, экспериментов, демонстраций на выставках, а также для показа фокусов.

Шаг 1: Просмотрите видео

Данный видеоматериал дает глубокое понимание всего процесса. Тем не менее, также рекомендуется прочитать все шаги данной самоделки для получения дополнительной полезной информации и просмотра необходимых изображений.

Шаг 2: Необходимые детали и инструменты

Транзистор 2N2222A
Резистор 27k
Батарея 9 В
Зажим аккумулятора
Переключатель
Пластиковый шар
Пистолет с горячим клеем
Паяльник
Медная проволока 0,3 мм.
Жесткий изолированный провод
Труба ПВХ
Лента
Наждачная бумага
Алюминиевая фольга
Пластиковая основа и соединительные провода


Шаг 3: Основной принцип работы

Он основан на принципе электромагнитной индукции. Переключающий транзистор большой мощности используется в цепи, которая колеблется при низком напряжении постоянного тока на очень высоких частотах. Трансформатор с воздушным сердечником в сочетании с первичной катушкой увеличивает низкое постоянное напряжение до очень высокого переменного напряжения. Сильное электромагнитное поле развивается вокруг катушки и полой сферы. Когда приближается какая-нибудь флуоресцентная или неоновая лампа, то электроны внутри лампы возбуждаются и ударяются о стены, из-за которых люминесцентные лампы светятся.

Шаг 4: Изготовление катушки в виде башни

Трубу ПВХ длиной 20 см и диаметром около 2,1 см.,
следует обернуть 200 витками лакированной медной проволоки, диаметром 0,3 мм.
Катушку на трубе следует закрепить с помощью ленты.

С обоих концов провода необходимо снять лаковую изоляцию, используя наждачную бумагу.
Шарик для пинг-понга следует обернуть в кусочек алюминиевой фольги, чтобы получить проводник из полой сферы.

Затем вставить один конец провода внутрь алюминиевой фольги в сферический проводник и закрепить его лентой.

С помощью горячего клея приклеить шарик сверху, по центру трубы из ПВХ.


Примечание. Обязательно ознакомьтесь с изображениями выше или посмотрите видео.

Шаг 5: Изготовление основания башни

Помещаем башню в центр пластиковой крышки.
Отметьте положение башни на крышке.
Отметьте три крошечные отверстия вокруг башни и одно большое отверстие, немного подальше.
Крошечные отверстия будут использоваться для вставки проводов, а большее отверстие будет использоваться для переключателя.
Вставьте другой конец провода в центральное отверстие основания и закрепите его горячим клеем.
Вставьте одножильный провод с жесткой изоляцией в первое отверстие и используйте горячий клей, чтобы он был неподвижен.
Оберните два витка жесткого изоляционного провода вокруг башни.
Убедитесь, что направление поворота должно быть противоположным направлению проволоки, намотанной на башню.
Вставьте другой конец провода в третье отверстие.

Вставьте переключатель в большее отверстие для ручного управления питанием цепи.


Шаг 6: Подключение компонентов

Используя горячий клей, прикрепите NPN-транзистор «2n2222a» в нижней части основания башни.
Припаяйте резистор сопротивлением 27k к базовой клемме транзистора.
Также припаяйте провод от вторичной катушки к базовой клемме транзистора.
Подсоедините один конец первичной катушки к резистору и «+» клемме аккумулятора.
Подключите другой конец первичной катушки к клемме коллектора транзистора.
Подключите клемму эмиттера к «-» клемме аккумулятора.


Примечание. Обязательно ознакомьтесь со схемой, прилагаемой выше.

Шаг 7: Тестирование и отладка самоделки

Проект беспроводной электростанции готов. Подключите аккумулятор на 9 В. и включите цепь. При приближении к башне какого-либо флуоресцентной или неоновой лампы, она будет светиться. Яркость будет прямо пропорциональна расстоянию.

Если свет не горит, вот несколько шагов, которые вы можете предпринять, чтобы обеспечить правильную работу схемы и устранить проблемы:

Дважды проверьте цепь и убедитесь, что все подключено правильно.
Убедитесь, что вы используете мощную 9-вольтовую батарею, потому что обычная китайская 9-вольтовая батарея не будет работать с этим проектом.

Если транзистор перегрелся, следует уменьшить значение вторичных катушек или уменьшить подаваемую мощность.

Тем не менее, фактическая беспроводная передача электроэнергии для освещения лампы пока невозможна.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Башня Тесла: электротехнический расчет / Хабр

Я с большим удовольствием прочитал топик-исследование башни Тесла.
Безусловно, авторы ставят очень заманчивую цель: передача энергии без проводов, в планетарных масштабах, просто мечта энергетики.
Анализ, проведенный в топике, глубок, формулы — классика радиотехники, все расчеты верны.
Но после прочтения остался вопрос: если все сделать согласно авторам, то что мы получим? Какие характеристики передачи энергии будут у такой системы?

Вот цитата из источника:
Откуда мы возьмем “заземление”, к которому подключается генератор для накачки такого резонатора на ранее приведенном рисунке?
… для генератора башня это и есть “заземление” через сопротивление, равное активному сопротивлению башни

Позволим себе поставить это утверждение авторов под сомнение, и провести расчеты именно в этом направлении.
Суть заземления — в способности земли практически неограниченно накапливать и отдавать заряд. Неограниченно следует понимать как «очень много», учитывая размеры планеты Земля. Ниже мы оценим эту «неограниченность», но обо всем по порядку.

Далее везде расчеты проведены с упрощением (сумма вместо корня из суммы квадратов, амплитудное значение вместо действующего, округление величин).
Рассматриваться такие расчеты должны как оценочные.

Земля как проводник

Давайте вначале рассмотрим передачу чего угодно электрического — энергии, сигналов — по одному проводу с использованием земли в качестве второго проводника:

Будет ли такое работать? Будет, и работает — авторы публикации отметили в качестве подтверждения этого трамваи.
Земля замечательно выполняет роль второго проводника, и сопротивление земли, как справедливо отметили авторы, действительно не зависит от расстояния между электродами, которые воткнуты помещены в землю.
(На эту тему есть даже задача на втором курсе физфака).

Побочное действие этого способа передачи энергии хорошо знакомо многим — если взять в руки фазу сети 220 Вольт, и при этом изоляция подошв оставляет желать лучшего — (мокрый пол etc.), то может хорошо ударить током, цепь второго провода замыкается через землю.

Будет ли работать вот такая конструкция:

Конечно будет — почему нет, Земля2 так же точно выполняет роль второго проводника. Следует отметить, что все сказанное авторами про картину распределения потенциалов земли при протекании переменного тока через землю как проводник, скорее всего, имеет место быть — распределение, стоячие волны и пр.
Чуть короче: играет роль, в какие точки поверхности планет подключать провода приемника.

Подтверждение такого распределения в планетарном масштабе было бы фееричным и очень красивым экспериментом.

Изолированные «земли»

А что предлагают нам авторы? Схематично это можно изобразить таким вот образом:

Несмотря на кажущуюся нелепость такой схемы, в определенных рамках она работоспособна. В качестве сопутствующего примера можно привести радиосвязь: землей может служить общий провод схемы, тело человека etc. Есть масса ситуаций, когда ни земля передачика, ни земля приемника не подключены к общей земле.

Пример, конечно, не совсем удачный — в радиосвязи передача энергии производится излучением, мы такую ситуацию не рассматриваем, и это просто иллюстрация того, что «землей» может быть не обязательно сама поверхность планеты, а просто некий проводник.

В качестве иллюстрации способа передачи энергии с помощью башни Тесла можно привести вот такой опыт: если собрать генератор переменного напряжения достаточной величины, и поднести к генератору любой металлический предмет, между выводом генератора и этим предметом загорается дуга:

Авторы описали механизм передачи энергии подобным образом: потенциал изолированного металлического предмета относительно бесконечности (прости меня физфак…) равен нулю. Генератор постоянно перезаряжает эту железяку, меняя ее потенциал, и между выводом генератора и предметом протекает ток.

Высокая частота в подобных конструкциях требуется для поддержания силы тока, достаточной для горения дуги (ток через емкость металлического предмета пропорционален частоте — см. ниже).

То есть все-таки работать будет?

Расчет изолированной «земли» и связанных параметров
Передатчик

Ток генератора «утекает» в бесконечность через емкость вверху башни Тесла (которая играет роль земли для генератора). Пусть для простоты это будет шар радиусом 1 метр (ни сути, ни порядков величин это не меняет).

Фактически ток «втекает» в проводник, повышая его заряд и, как следствие, потенциал. На одном полупериоде тока проводник будет заряжаться до одного знака, когда ток поменяет знак — будет перезаряжаться до другого.

Оценим, до какого напряжения будет заряжаться проводник.

Емкость одиночного сферического проводника в вакууме:

С_провода = 4*пи*(Электрическая постоянная)*(радиус шара)

Для шара радиусом 1 метр емкость составит примерно 110 пикоФарад.

Авторы упомянули ток в 1 килоАмпер и частоту 20 килоГерц

Максимальный потенциал сферы радиусом 1 метр составит

Потенциал = заряд / емкость = (ток * время) / емкость = (ток*половина периода колебаний) /(емкость)

При указанных выше данных получим, что максимальный потенциал верхней части башни Тесла будет равен примерно 225 миллионов Вольт.

Не будем такое рассматривать как технически достижимую величину в электроэнергетике. В России есть ЛЭП с напряжением 1000 килоВольт (1150 если точно), то есть один миллион Вольт (в Украине таких нет). Пусть это и будет максимальное напряжение на верхней части башни (там, где сферический конь проводник). Предположим, что нет никакой технической сложности обеспечить изоляцию на таком напряжении.

Тогда сила тока в цепи генератора составит примерно 4 Ампера.
При напряжении в миллион вольт это соответствует передаваемой мощности 4 Мегаватта. Круто! Нет, не круто. Упомянутая выше ЛЭП с напряжением 1150 килоВольт имеет пропускную способность 5500 Мегаватт — в 1000 раз больше при том же напряжении.

Так поднять напряжение! Боюсь, некуда — 1000 кВ в электроэнергетике считается сверхвысоким напряжением, вызывающим массу сложностей. Та самая ЛЭП с напряжением 1000 кВ в данный момент эксплуатируется на напряжении 500 кВ.

Но это не все проблемы.

Приемник

Сопротивление верхней части башни, то есть системы «шар-бесконечность», на частоте 20 кГц составит

R = 1/(2*пи*частоту*емкость) = 71 кОм

Фактически это внутреннее сопротивление «линии» электропередачи с использованием башни Тесла.
Пусть к этой «линии» с напряжением 1000 000 Вольт и внутренним сопротивлением 71 кОм подключен трансформатор, понижающий напряжение до 220 Вольт. В этом случае внутреннее сопротивление цепи 220 В составит (71000 *220) / 1000 000 = 15 Ом.

15 Ом в цепи 220 Вольт — это много, при включении нагрузки мощностью 1 килоВатт (ток 5 Ампер, это один небольшой утюг, или компьютер + ТВ + освещение) падение напряжения будет 75 Вольт, то есть фактически напряжение в сети упадет ниже уровня, когда его можно использовать для электропитания.
Таким образом, от такого приемника энергии можно с трудом запитать одну квартиру, и то без мощных потребителей энергии.

Как же так, куда девается энергия, авторы писали об очень высоком КПД?
Никуда не девается. Эти сопротивления — реактивные, но падение напряжения на них наблюдаться будет во всей красе.

А как же резонансы?
Посчитаем параметры образовавшегся контура.
Емкость = 110 пикоФарад (см. выше), частота = 20 кГц (у авторов).

Тогда индуктивность должна быть равна 1/((2*пи*частоту)(2*пи*частоту)*емкость) = 63 Генри

Волновое сопротивление контура будет равно 750 кОм.
При подключении к такому контуру нагрузки, вносящей в контур сопротивление 71 кОм (т.е. если подключить к приемнику энергии одну квартиру — см. выше), добротность контура упадет до 10 (грубо), а при подключении 10 квартир добротность упадет до 1, резонансные явления исчезнут и система совсем перестанет работать.

Что значит совсем? При падении добротности будет пропорционально падать и выходное напряжение приемника. То есть без нагрузки — хорошо, с ростом нагрузки напряжение падает вплоть до нуля.

Настоящая Земля

В качестве оптимистичного финала давайте посчитаем все тоже, но для настоящего заземления, то есть башня Тесла — это отдельная планета размером с Землю.

Емкость = 700 микроФарад.
Максимальное напряжение при токе 1 кА и частоте 20 кГц = 78 Вольт, то есть можно многократно и безопасно повышать рабочее напряжение, повышая тем самым передаваемую мощность.
Внутреннее сопротивление системы в цепи высокого напряжения на той же частоте = 0,011 Ом
Приведенное сопротивление в цепи 220 Вольт = 2 микроОм, что на порядки меньше сопротивлений в любых линиях электропитания.

Вот оно — настоящее заземление!

Вывод

Перечисленные недостатки такой системы не могут быть устранены изменением конструкции, применением особых материалов и пр. — это недостатки самого способа передачи энергии (ну разве что сделать башню Тесла размерами, сравнимыми, как минимум, с астероидами).
Обратите внимание, что рассчитывалась фактически идеальная конструкция — без каких-либо потерь, без учета влияния распределений тока/напряжения в планетарном масштабе.
Фактически был проведен расчет идеального генератора и идеального приемника, соединенных одним концом и каждый со своим заземлением.

Проблема передачи энергии с использованием башен Тесла заключается в том, что сама башня — исключительно неэффективное заземление.

Демонстрация эффектов передачи энергии возможна, но с позиции электротехники такая линия передачи, мягко говоря, нецелесообразна:
— огромные напряжения на «станциях»
— при этом малая передаваемая мощность
— большое внутреннее сопротивление
— малая нагрузочная способность
— сильная зависимость напряжения от нагрузки за счет резонансных явлений.

Катушка Тесла своими руками

Трансформатор Тесла изобрел знаменитый изобретатель, инженер, физик, Никола Тесла. Прибор является резонансным трансформатором, вырабатывающим высокое напряжение высокой частоты. В 1896 году, 22 сентября Никола Тесла запатентовал свое изобретение как «Аппарат для производства электрических токов высокой частоты и потенциала». С помощью этого устройства он пытался передавать электрическую энергию без проводов на большие расстояния. В 1891 году Никола Тесла продемонстрировал миру наглядные эксперименты по передаче энергии от одной катушки к другой. Его устройство извергало молнии и заставляло светиться люминесцентные лампы в руках удивленных зрителей. Посредством передачи тока высокого напряжения высокой частоты ученый мечтал обеспечить бесплатной электроэнергией любое здание, частный дом и прочие объекты. Но, к сожалению, из-за большого потребления энергии и низкой эффективности, широкого применения катушка Тесла так и не нашла. Не смотря на это, радиолюбители из разных уголков планеты собирают небольшие катушки Тесла для развлечений и экспериментов.

Также катушки Тесла используют для проведения развлекательных мероприятий и Тесла шоу. В 1987 году советский радиоинженер Владимир Ильич Бровин изобрел генератор электромагнитных колебаний, названный в его честь «качер Бровина», используемый в качестве элемента электромагнитного компаса, работающего на одном транзисторе. Предлагаю вам собрать действующую модель катушки Тесла или качер Бровина своими руками из подручных материалов.

Список радиодеталей для сборки Катушки Тесла:

  • Провод эмалированный ПЭТВ-2 диаметр 0,2 мм
  • Провод медный в полихлорвиниловой изоляции диаметр 2,2 мм
  • Туба от силиконового герметика
  • Фольгированный текстолит 200х110 мм
  • Резисторы 2,2К, 500R
  • Конденсатор 1mF
  • Светодиоды 3-х вольтовые 2 шт
  • Радиатор 100х60х10 мм
  • Регулятор напряжения L7812CV или КР142ЕН8Б
  • Вентилятор 12 вольтовый от компьютера
  • Коннектор Banana 2 шт
  • Труба медная диаметр 8 мм 130 см
  • Транзистор MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и аналогичные

Катушка Тесла состоит из двух обмоток. Первичная обмотка L1 содержит 2,5 витка медного провода в полихлорвиниловой изоляции диаметром 2,2 мм. Вторичная обмотка L2 содержит 350 витков в лаковой изоляции диаметром 0,2 мм.

Схема катушки Тесла или качера Бровина на одном транзисторе

Схема катушки Тесла или качера Бровина на одном транзисторе

Скачать схему катушки Тесла на одном транзисторе Скачать

Каркасом для вторичной обмотки L2 служит туба от силиконового герметика. Предварительно удалив остатки герметика, отрежьте часть тубы длиною 110 мм. Отступив по 20 мм от нижней и верхней части, намотайте 350 витков медного провода диаметром 0,2 мм. Провод можно добыть из первичной обмотки  любого старого малогабаритного трансформатора на 220В, например, от китайского радиоприемника. Катушка мотается  в один слой виток к витку, как можно плотнее. Концы провода следует пропустить во внутрь каркаса через предварительно просверленные отверстия. Готовую катушку для надежности покройте пару раз нитролаком. В поршень вставьте остро заточенный металлический стержень, подпаяйте к нему верхний вывод обмотки и закрепите термоклеем. После чего вставьте поршень в каркас катушки. От носика отрежьте колечко с резьбой, получится гайка, с помощью которой вы  легко закрепите катушку на текстолитовой плате, накрутив получившуюся гайку на резьбу выходного отверстия тубы. В дне каркаса просверлите отверстие для светодиода и второго вывода обмотки.

Катушка Тесла из тубы от силиконового герметика

В своей катушке я использовал транзистор MJE13009. Также подойдут Транзисторы MJE13006, 13007, 13008, 13009 из советских КТ805, КТ819 и другие аналогичные. Транзистор обязательно разместите на радиаторе, в процессе работы он будет очень сильно греться и по этому предлагаю установить вентилятор и немного усовершенствовать схему.

Поскольку, для питания катушки требуется напряжение более 12 вольт. Максимальную мощность катушка Тесла развивает при напряжении питания в 30 вольт.  А так, как вентилятор рассчитан на 12 вольт, то в схему следует добавить регулятор напряжения L7812CV или советский аналог КР142ЕН8Б. Ну, а чтобы катушка выглядела более современной и привлекала внимание, добавим пару светодиодов синего цвета. Один светодиод подсвечивает катушку изнутри, а второй подсвечивает катушку снизу. Схема будет выглядеть так.

Схема катушки Тесла или качера Бровина с подсветкой и охлаждением

Схема катушки Тесла или качера Бровина с подсветкой и охлаждением

Скачать схему катушки Тесла с подсветкой и охлаждением Скачать

Все компоненты катушки Тесла разместите на печатной плате. Если вы не хотите изготавливать печатную плату, просто разместите все детали катушки Тесла на кусочке МДФ или рифленого картона от бумажной коробки и соедините между собой методом навесного монтажа.

Печатная плата катушки Тесла или качера Бровина с подсветкой и охлаждением

Печатная плата катушки Тесла или качера Бровина с подсветкой и охлаждением

Скачать печатную плата катушки Тесла или качера Бровина в формате lay  Скачать

Готовая печатная плата будет выглядеть так. Один светодиод припаивается в центре, он подсвечивает пространство под печатной платой. Ножки сделайте из четырех глухих гаек, накрученных на винты.

Печатная плата для катушки Тесла или качера Бровина. Вид снизу.

Второй светодиод припаивается под катушкой, он будет подсвечивать ее изнутри.

Печатная плата для катушки Тесла или качера Бровина. Вид сверху.

Транзистор и регулятор напряжения обязательно намажьте термопастой и разместите на радиаторе размером 100х60х10 мм. Регулятор напряжения следует изолировать от радиатора с помощью теплопроводящих прокладок и изоляционных шайб.

Радиатор для катушки Тесла или качера Бровина

Катушку вставьте в отверстие и затяните с обратной стороны пластиковой гайкой.

Катушку вставьте в отверстие и затяните с обратной стороны пластиковой гайкой

Первичную обмотку следует мотать в том же направлении, что и вторичную. То есть, если катушку L2 наматывали по часовой стрелке, значит катушку L1 тоже надо мотать по часовой стрелке. Частота катушки L1 должна совпадать с частотой катушки L2. Чтобы добиться резонанса, катушку L1 надо немного настроить. Делаем так, на каркасе диаметром 80 мм наматываем 5 витков оголенного медного провода диаметром 2,2 мм. К нижнему выводу катушки L1 припаиваем гибкий провод, к верхнему выводу прикручиваем гибкий провод, так чтобы его можно было перемещать.

Включаем питание, подносим неоновую лампу к катушке. Если она не светится, значит надо поменять местами выводы катушки L1. Далее опытным путем подбираем положение катушки L1 по вертикали и количество витков. Перемещаем провод прикрученный к верхнему выводу катушки вниз, добиваемся максимального расстояния на котором будет зажигаться неоновая лампа, это будет оптимальный радиус действия катушки Тесла. В итоге у вас должно получиться, как у меня 2,5 витка. После экспериментов изготавливаем катушку L1 из провода в полихлорвиниловой изоляции и припаиваем на место.

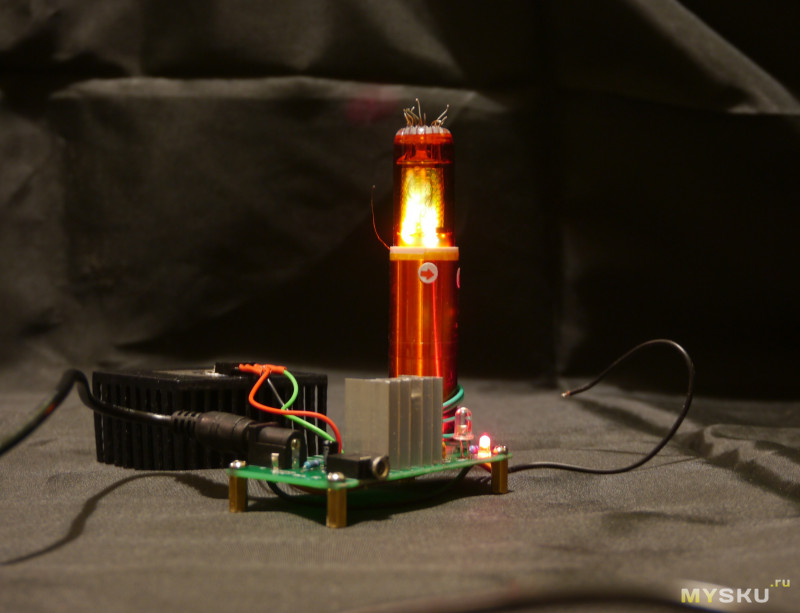

Катушка Тесла или качер Бровина

Наслаждаемся результатами своих трудов… После включения питания, появляется стример длиною 15 мм, неоновая лампочка начинает светиться в руках.

Катушка Тесла или качер Бровина. Стример 15 мм и неоновая лампочка.

Так, снимали сагу Звездные войны… Вот он, секрет меча Джидая…

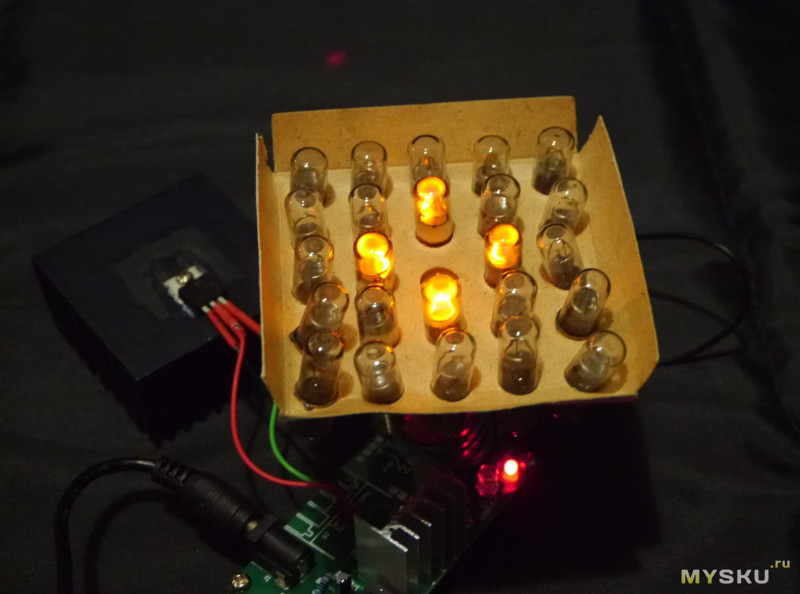

Катушка Тесла или качер Бровина. Свечение трубчатой люминесцентной лампы на 220 вольт.

В автомобильной лампе появляется небольшая плазма исходящая от нити накаливания к стеклянной колбе лампы.

Катушка Тесла или качер Бровина. Плазма в автомобильной 12 вольтовой лампе.

Чтобы значительно увеличить мощность катушки Тесла рекомендую изготовить торроид из медной трубки диаметром 8 мм. Диаметр кольца 130 мм. В качестве торроида можно использовать аллюминиевую  фольгу скомканную в шарик, металлическую баночку, радиатор от компьютера и другие не нужные, объемные предметы.

Торроид значительно увеличивает мощность катушки Тесла или качера Бровина

После установки торроида мощность катушки значительно увеличилась. Из медной проволоки находящейся рядом с торроидом, появляется стример длиною 15 мм.

Катушка Тесла или качер Бровина. Из медной в проволоки находящейся рядом с торроидом появляется стример длиною 15 мм

Теперь катушка Тесла может зажигать большие люминесцентные лампы на 220 вольт.

Теперь катушка Тесла может зажигать большие люминесцентные лампы на 220 вольт

И даже светодиодные…

Катушка Тесла или качер Бровина. Свечение светодиодной лампы на 220 вольт.

А это плазма возникающая в автомобильной лампочке при нахождении рядом с торроидом.

Катушка Тесла или качер Бровина. Мощная плазма в автомобильной 12 вольтовой лампочке.

Делать торроид или нет, решать вам. Я всего лишь показал и рассказал вам о том, как я сделал катушку Тесла или качер Бровина на одном транзисторе, своими руками и о том, что у меня получилось. Моя катушка производит ток высокого напряжения высокой частоты, согласно законам физики. Спасибо Николе Тесла и Владимиру Ильичу Бровину за огромный вклад в науку!

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как работает катушка Тесла!

Как работала Башня Тесла по передаче энергии

Источник.

Несколько лет назад мы – авторы данного материала – изрядно покопавшись в патентах, дневниках и лекциях Н.Теслы (благо, образование позволяло) пришли к выводу, что пресловутая Башня Тесла по передаче энергии не «фейк», а вполне рабочая конструкция.

В результате нескольких лет исследований, размышлений, изучения первоисточников, сопоставления данных, формирования и отсеивания гипотез и т.п. – появилась красивая и, по сути, простая модель, которая строго вписалась в классическую физику и была подтверждена численным моделированием в пакете Ansoft HFSS. С момента начала проекта, мы провели некоторое количество дискуссий в различных сообществах, где от нас требовали «статью для технарей» — в результате появился данный материал.

Этот материал не является строгой теорией (т.е. теорией, учитывающей все возможные аспекты работы Башни Теслы). Тем не менее, мы постарались достаточно полно осветить предлагаемую концепцию и привести адекватные численные оценки основных характеристик процесса. Так что, если Вам интересно разобраться в модели и поучаствовать в конструктивной дискуссии – приглашаем ознакомиться с материалами.

Итак, в нашей науч-поп статье изложено начало концепции – по сути, отправная точка исследований (на формулирование которой, к слову, потребовалось изрядное кол-во времени).

Можно в нескольких предложениях описать суть поста ниже, с пометкой «внимание — не для специалистов». Тогда суть можно было бы сформулировать так: Башня создает резонанс токов–напряжений в длинной линии, где в качестве длинной линии (проводника, одним концом подсоединенного к задающему генератору – т.е. к Башне) берется вся Земля. Сопротивление Земли оказывается крошечным (почему — разобрано ниже). Потери от ЭМ излучения также не носят драматических последствий, т.к. “спасает” ионосфера, от которой отлично отражается низкочастотное ЭМ–излучение, а отразившись – взаимодействует с Землей, снова переходя в токи в длинной линии – Земле (модель волновода). И возникает устойчивая картина стоячих волн токов–напряжений–зарядов в земле, сопровождаемая слабым ЭМ–излучением между землей и ионосферой.

Начали мы с того, что досконально изучили режим работы Башни Тесла следуя его записям и патентам. А из этого уже родилось понимание – какие физ-процессы может вызывать такое устройство в планете Земля, и из этого понимания – возникла уверенность, что передача энергии предложенным (и апробированным) Теслой путем вполне возможна. При этом, мы отталкиваемся от того, что в патенте Теслы присутствует вся полнота описания и нет «скрытых/спрятанных» параметров/процессов. Так что “идеи”, активно муссируемые желтой прессой и СМИ – о том, что Тесла с помощью своей Башни пытался “качать энергию эфира”, использовать “радиантную энергию” и т.п. – полагаем являются лишь фантазиями журналистов, далеких от физики. По нашему мнению, работа Башни полностью укладывается в известные физические законы, не требует привлечения каких бы то ни было новых концепций или физических эффектов, и в этом смысле наша работа (и будущий планируемый эксперимент) носит сугубо прикладной характер – а не характер фундаментальных исследований. Если материал ниже сложен для понимания, то можно ознакомиться со статьей по ссылке выше (она написана для гуманитариев, и содержит ряд неточностей, граничащих с некорректностью, но дает хорошее качественное понимание).

За сим, приступим.


Башня Тесла: характеристики работы



Если отсечь все невозможное, то Башня Тесла (за вычетом не существенных здесь технических нюансов) есть не что иное, как заземленный одним концом спиральный четвертьволновой резонатор (характеризующийся распределенными параметрами), с дополнительной ёмкостью на верхнем конце спирали. Этот резонатор раскачивается задающим генератором (синусоидальный сигнал, частота ниже 20 кГц — если исходить из патентов Тесла, US787412 и US1119732).

Иначе говоря, принципиальная схема башни выглядит следующим образом:

Слева показана физическая уединенная ёмкость на вершине башни (дополнительная к собственной ёмкости катушки), справа – условная эквивалентная схема, где отдельно подчеркнуто, что ёмкость – уединенная, т.е. формально – ёмкость между Башней и бесконечностью, а не между Башней и Землей (т.к. в противном случае получим банальный LC-контур, замкнутый через землю). Для того чтобы минимизировать паразитную ёмкость между башней и землей — т.е. замыкание LC-контура Башни через землю — очевидно, необходимо поднять уединенную ёмкость от грунта (простая оценка показывает, что достаточно поднять ёмкость на высоту, равную нескольким средним диаметрам такой ёмкости — при выполнении такого условия, ёмкость между Башней и Землей уменьшится до значения сопоставимого с собственной уединенной ёмкости Башни).

Как известно из классической электротехники, в режиме резонанса такого резонатора ёмкостное и индуктивное сопротивления взаимно компенсируют друг друга, так что генератор “видит” только активное сопротивление резонатора. В спирали возникает стоячая волна – с узлом напряжения в точке генератора, и пучностью тока там же (при этом на конце резонатора наоборот – пучность напряжения и узел тока). Подробную аналитическую теорию работы такого резонатора можно посмотреть например вот здесь. Если материал по этой ссылке сложен для понимания – то можно упростить без потери сущности: спиральный резонатор такого рода это не что иное как просто четвертьволновая длинная линия, свернутая в спираль – т.е. как и в “вытянутой” длиной линии, в таком резонаторе на резонансной частоте будет существовать стоячая волна токов-напряжений, с узлом напряжения на одном конце линии, и узлом тока – на противоположном конце линии; существенное отличие от “вытянутой” длинной линии – только в усиленной индуктивной и ёмкостной связи между соседними участками такой линии в силу их геометрической близости в спиральной конфигурации, что немного (не в разы) — меняет резонансную частоту и скорость распространения волны вдоль линии.

На рисунке — стоячие волны в длинной линии. Распределение волн: а – напряжения; б – тока в однопроводниковой линии в различные моменты времени (иллюстрация с сайта)

Иначе говоря, Башня является буфером заряда – уединенной ёмкостью, в которую задающий силовой генератор “гоняет” заряд из земли.

При этом, ЭМ-излучение в смысле радиоволн (т.е. поле в дальней, волновой зоне Башни) для нашего диапазона рабочих параметров – фактически отсутствует. Покажем это.

В радиофизике есть понятие спиральных антенн, которое, на первый взгляд, можно соотнести с таким спиральным резонатором. Однако, в отличие от антенн, электрическая длина витка Башни на 3-5 порядков меньше длины волны (т.е. кол-во витков исчисляется тысячами – при том, что вся длина обмотки примерно равна четверти длины волны). При этом, бОльшая часть токов (пучность тока) сосредоточена в нижней половине башни. Иначе говоря, в смысле внешнего ЭМ-излучения, такая структура работает как обычная классическая сосредоточенная индуктивность. Т.е. обычный магнитный диполь.

Известна формула, задающее сопротивление излучения электрически короткой магнитной рамки (магнитного диполя) с длиной волны λ (сопротивление излучения характеризует потери проводника на излучение ЭМ-волн — т.е. потери энергии тока на излучение рассматриваются как формальное активное сопротивление, потери на котором равны потерям на излучения):

 (формула 4.30 по ссылке выше)

Где эквивалентная длина диполя lэ связана с радиусом «а» рамки соотношением:

Для случая N витков формула домножается на коэффициент N2 (из очевидных соображений – плотность энергии излучения пропорциональна квадрату амплитуды поля рамки, т.е. квадрату кол-ва витков в рамке).

Итого,

Подставляя наши параметры (частота 10 кГц, т.е. длина волны 30 000 м, радиус катушки – пусть 2 метра, длина обмотки – 10 км, кол-во витков около 800) получаем сопротивление излучения равное 390 наноом. Что пренибрежимо мало по сравнению с потерями на активном сопротивлении системы (составляющем, как минимум, единицы Ом).

Но, помимо тангенциальной составляющей тока в таком резонаторе, есть и осевая компонента (результирующий вертикальный ток) благодаря которой Башня дает, в том числе, излучение обычного короткого электрического диполя, для которого сопротивление излучения связано с диной диполя l и длиной волны λ как:

 (формула 4.27 по ссылке выше)

При этом, очевидно, что осевая компонента тока относится к тангенциальной как диаметр провода витка к длине витка. Т.е. примерно на 2 порядка меньше тангенциальной составляющей (при диаметре катушки в 2 метра, и диаметре проводника обмотки в 2 см). И, аналогично логике учета кол-ва витков, эффективное сопротивление излучение уменьшится на квадрат этой величины – т.е. на 4 порядка.

Таким образом, эффективное сопротивление излучения (относительно тока, идущего через генератор) можно с достаточной точностью оценить как:

Что для наших параметров (высоте башни в десятки метров – пусть будет 20 метров для конкретики) дает величину около 35 наноОм, т.е. на порядок меньше, чем излучение от тангенциальной составляющей тока.

В итоге видим, что оба вида излучения (и от тангенциальной, и от осевой составляющих тока) пренебрежимо малы относительно потерь на активном сопротивлении контура, при том что это оценки сверху (т.к. для них величина тока полагается одинаковой на всём протяжении обмотки катушки, в то время как на самом деле ток падает по синусу – и на “горячем конце” катушки имеется узел тока – т.е. ноль тока, и реальное излучение будет в разы меньше оценок выше). Так что любые идеи о том, что Башня работает как антенна – не имеют под собой абсолютно никаких оснований (во всяком случае, до тех пор, пока мы следуем патентам Теслы, а не занимаемся фантазированием). Башня не является антенной в классическом понимании – её радиоизлучение (те. ЭМ-поле в дальней, волновой зоне) пренебрежимо мало, и всё что она позволяет делать – это быть эффективным накопителем для заряда, который генератор заводит-выводит из почвы на частоте работы генератора. Так что “гениальные” возражения вида “у вас обычная спиральная антенна – КПД передачи энергии будет ниже плинтуса”, и прочие “аргументы” исходящие из радиоизлучения такой структуры – лишь демонстрируют полное непонимание оппонентом самых базовых концепций радиофизики.


С Башней разобрались, теперь идем к Земле


Для простоты, начнем с элементарных аналогий – от которых постепенно перейдем к итоговой концепции.

Пусть у нас есть электрически-длинный проводник с разрывом на одном конце, заземленный вторым концом через источник переменного напряжения (электрически длинный — означает, что длина проводника сопоставима/больше длины волны от генератора, исходя из частоты генератора и скорости распространения волны — близкой к скорости света в вакууме):

В такой длинной линии, в случае если потери в линии малы – возникает стоячая волны токов-напряжений (т.е. суперпозиция падающих волн от генератора и волн, отраженных от свободного конца длинной линии). Характерным примером таких линий и таких волн являются обычные электрические вибраторы (то бишь классические антенны), как показано на рисунке ниже.

Распределение тока в симметричных вибраторах различной длины.

Суть стоячих волн в длинной линии достаточно простая для понимания. Можно мысленно разбить весь проводник на отрезки в половину длины волны. Каждый такой отрезок является ёмкостью (т.к. у проводника есть распределенная вдоль него ёмкость) и индуктивностью (аналогично). Соответственно стоячие волны это не что иное как волны токов, заряжающих такие ёмкости — т.е. энергия в такой стоячей волне попеременно запасается то в виде заряда, распределенного вдоль проводника (по синусу) — и в этот момент токи равны нулю, то в виде токов распределенных вдоль проводника (так же по синусу) — и в этот момент поверхностная плотность зарядов вдоль проводника равна нулю. Что по сути повторяет режим работы обычной LC-цепи (катушка индуктивности последовательно соединенная с ёмкостью-конденсатором), но только с учетом распределенного характера ёмкости и индуктивности. Токи в полуволне «стекаются» к центру такого выделенного отрезка — создавая пучность напряжения (т.е. появление поверхностного заряда на проводнике), а в соседнем отрезке «растекаются» от аналогичного центра — создавая заряд противоположного знака, далее этот процесс повторяется (в противоположную сторону — создавая противоположные по знаку заряды на поверхности проводника). Разумеется вышесказанное относится к идеальной линии (без потерь) разомкнутой на конце, в реальной линии с потерями (и/или линии с нагрузкой на конце) процессы несколько сложнее — но принципиальная суть от этого не меняется.

Если переходить к элементарным механическим аналогиям, то наиболее близким процессом будут волны сжатия-растяжения в длинной пружине, возникающие в том случае когда такую пружину (лежащую на опоре с нулевым трением) начинают качать туда-сюда вдоль оси пружины на одном из концов пружины — при закрепленном втором конце. При этом току — соответствует скорость движения соответствующего участка пружины, а напряжению — соответствует степень сжатия пружины. Т.е. в какой-то момент времени все участки пружины будут иметь нулевую скорость — а степень растяжения пружины будет меняться по синусу вдоль ней (эдакие чередующиеся сгустки и разряжения) — чему соответствует нулевой ток в стоячей волне и одновременно максимум напряжения (т.е. максимум поверхностной плотности заряда на проводнике), а в другой момент времени — через четверть периода колебания — наоборот вся пружина будет не деформированной, но мгновенная скорость её участков будет изменяться по синусу вдоль оси пружины (чему соответствует момент нулевой плотности заряда вдоль проводника длинной линии — но максимуму тока в нем).

Потери для такой ситуации в целом можно разделить на 2 составляющих: омические потери, и потери на излучение.
В случае большой длины проводника, и его малом омическом сопротивлении, основной вклад в потери будет давать излучение (т.е. сопротивление излучения).

Как известно, если окружить такую линию заземленным проводящим экраном, то потери на излучение будут нивелированы, и такая структура носит название коаксиального волновода – причем, в нашем примере, волна в таком коаксиальном волноводе будет существовать в виде ТЕМ-моды (портом возбуждения при этом, по сути, является генератор, подключенный через землю — к внутреннему и внешнему проводникам волновода).

По сути, режим ТЕМ-моды можно трактовать, как режим индуктивной связи внутреннего и внешнего проводников волновода через поле ближней зоны токов на этих проводниках (изменение тока на внутренней жиле — вызывает соответственно ЭДС на внешнем экране, причем наведенный на внешнем экране ток направлен против изменения тока на внутренней жиле — т.е. по сути обычная индукция в ближнем поле тока), так что поперечные потоки энергии не просто нулевые в среднем по времени (как для ТЕ или ТМ мод), но нулевые в любой момент времени. Не происходит переотражений от границ волновода – поток энергии носит только продольный характер (т.е. направлен вдоль оси, и соответственно вектор Пойнтинга направлен так же строго параллельно направлению распространения волны – вдоль оси такого коаксиального резонатора).

Поэтому режим ТЕМ-моды в коаксиальном волноводе характеризуется хорошими параметрами (относительно режимов ТЕ или ТМ мод) в части передачи энергии и в части малости коэффициента затухания волны в волноводе, и при необходимости передачи энергии по коаксиальному волноводу – как правило, стремятся использовать именно режим ТЕМ-моды.

Однако, даже если мы удалим заземление внешнего экрана такого волновода, по всей длине экрана кроме его концевых участков – экран будет отлично выполнять свою функцию.

Ведь такой экран в любом случае есть длинная линия, в качествен генератора для которой выступает ЭДС от переменного тока на внутреннем проводнике-жиле. И только на краях экрана – в силу очень малой ёмкости таких краев, будет существовать некоторая пучность напряжения, а на всей остальной длине такого экрана – он будет нормально функционировать. Что подтверждается элементарным моделированием в HFSS.

Далее, что будет, если мы не просто уберем заземление внешнего экрана – но “замкнем” края как показано на рисунке ниже (так что внешний экран станет этакой “капсулой”)? Ответ вполне ясен – эта ситуация не будет отличаться от рассмотренной выше. Экран будет работать по всей длине, а на таких вот окончаниях внешней “капсулы” – будут пучности напряжений (и узлы тока соответственно).

Далее, если внутренний и внешний проводники сделать уже в виде сфер – то мы придем к общей модели предполагаемого эксперимента (пропорции на рисунке, разумеется, не соблюдены):

Как не трудно догадаться, внутренняя проводящая сфера – это Земля, внешняя проводящая сфера – это верхние слои атмосферы (в основном ионосфера). А общая геометрия такого резонатора – это обычный концентрический сферический резонатор (в котором говорить про ТЕМ моду, в строгом смысле – уже нельзя, т.к. в нем существуют только ТЕ и ТМ моды), только с немного необычным способом возбуждения ТМ-моды (т.е. порт возбуждения – не связывает между собой внешнюю и внутреннюю обкладки, как это делается в «классической» электротехнике).

Хотя, в силу переменного сечения внутреннего и внешнего проводников, амплитуды стоячих волн токов и напряжений будут уменьшаться по мере удаления от генератора, общая суть при этом остается той же самой – ТЕМ мода коаксиального (или же ТМ-мода сферического) резонатора, возбуждаемая соответствующим источником (Башней Тесла).

На первый взгляд, идея странная: известно, что проводимость грунта Земли, и ионосферы (в ясный день на освещенной стороне) около 0.001 См/м (плюс-минус порядок), в то время как проводимость например меди – около 58 000 000 См/м. Однако, давайте посмотрим на этот вопрос исходя из численных оценок, а не из интуитивных соображений. И для начала разберемся с сопротивлением грунта Земли. Общая мысль состоит в том, что с точки зрения процессов протекания тока, деление на диэлектрики, полупроводники и проводники – достаточно условно по своей сути, т.к. при достаточно большом сечении диэлектрика – он становится вполне хорошим проводником (т.е. обладает малым итоговым сопротивлением).
Как известно, при достаточной толщине проводника, ток имеет существенное значение только на некоторой глубине, называемой глубиной скин-слоя, которая рассчитывается по формуле:



Где  — удельное сопротивление,  — относительная магнитная проницаемость,  — частота.

Разумеется, это упрощенная формула, применимая для проводника, а не диэлектрика – однако на наших сверхнизких частотах потери связанные с диэлектрической проницаемостью грунта — малы, так что в качестве оценки – такая формула вполне применима.

Для диапазона частот 1-10 кГц, и диапазона проводимостей 0.001-0.00001 См/м глубина скин-слоя лежит в диапазоне от сотни метров до нескольких километров. При этом, чем ниже будет частота – тем больше толщина скин-слоя, т.е. тем меньше омические потери в планетарном резонансе (обратно пропорционально корню из частоты).

Таким образом, мы приходим к выводу, что, рассматривая чисто активное сопротивление Земли (как шара из грунта, т.е. материала имеющего проводимость на уровне 0.01-0.0001 См/м), и подразумевая диапазон частот не ниже 1 кГц (т.к. еще меньшие частоты не реализуемы с практической точки зрения — исходя из требуемых технических параметров Башни Тесла) необходимо ограничиться километровым слоем. Отметим, что Тесла, видимо, не вполне отдавал себе в этом отчет – и искренне полагал, что токи от его установки идут вглубь земли (а не бегут по поверхности оной), как это указано в нашей научно-популярной статье. Согласно современным данным по электродинамике – этого, разумеется, не может быть.

Сопротивление между двумя стержнями, погруженными в плохо проводящую среду (например в грунт) задается формулой:

Где

Здесь L – длина стержней, D – расстояние между ними, r1 – радиус сечения стержней,  — удельная проводимостью среды.

Интересно отметить, что исходя из этой формулы, начиная с расстояния между стержнями много большего длины стержней – сопротивление между стержнями фактически становится константой (перестает расти по мере роста расстояния).

Так, например, для двух стержней длиной 30м, диаметром 0.2 м, и проводимости грунта около 0.04 См/м (что корректно для верхних слоев почвы) характерное сопротивление (между ними) лежит в диапазоне 1-3 Ом – начиная с расстояния в метры, и далее (без ограничения дальности расстояния) остается таковым при любом увеличении расстояния между стержнями. Так что идея о том, что Земля – плохой проводник (как объект в целом) – это, разумеется, интуитивное заблуждение, и будь так – заземление просто не имело бы смысла.

Так же особенностью данной формулы является тот факт, что начиная с некоторой длины стержней – дальнейший рост длины стержня не приводит к заметному уменьшению сопротивления между стержнями (т.е. иначе говоря, итоговое сопротивление между приёмником и передатчиком – слабо зависит от глубины скин-слоя). Что в целом является известным фактов в части заземляющих систем (данный характерный график взят с этой страницы).

Таким образом, у нас есть все основания для оптимизма по части сопротивления всей поверхности Земли.


Сделаем теперь более строгие оценки


Постоянная затухания, характеризующая потери на стенках волновода в силу активного сопротивления, для ТЕМ-моды коаксиального волновода

(к которому близка большая, центральная часть Земли-резонатора как показано на рисунке выше) задается формулой (см. например тут):

где Rs1 и Rs2 — поверхностные сопротивления металла внутреннего и внешнего цилиндров волновода, которые можно определить по формуле:

Здесь мю – это абсолютная магнитная проницаемость (для подавляющей части поверхностного грунта – это соответственно просто магнитная постоянная).

Сразу отметим, что под корнем стоит отношение частоты и проводимости – т.е. меньшая по сравнению с металлами проводимость во многом компенсируется килогерцевым диапазоном частот (в то время как коаксиальные волноводы применяют для частот в гигагерцы), а то что отношение стоит под знаком корня – еще больше “улучшает” ситуацию. Итого, для наших параметров (f=3 кГц, и σ=0.01 См/м получаем величину в 1.06 Ом) характерная величина поверхностного сопротивления (и земли и ионосферы) порядка одного Ома, плюс-минус порядок.

Один Ом – это, казалось бы, всё еще достаточно большая величина. Однако, добротность объемного резонатора пропорциональна его линейным размерам (т.к. кол-во энергии в резонаторе пропорционально объему оного, а потери – пропорциональны площади стенок резонатора). Что находит отражение в формуле в числителе. Радиусы D и d в нашем случае имеют колоссальное значение (D=6 600 000 м, d = 6 400 000 м,), что с лихвой перекрывает относительно большую величину поверхностной проводимости стенок волновода, так что постоянная затухании для наших параметров может быть оценена по формулам выше как 10-8-10-9 1/

Тесла или 220 вольт из ничего / Блог им. Nikolay / Блоги по электронике

Трансформатор Никола Тесла или 220 вольт из ничего.
Рассмотрим схему образования свободной энергии.
Энергия тесла- энергия эфира о которой писал Никола Тесла обозначим её Ет получаемая им при жизни с помощью башен очень заманчивый источник энергии. Фото патента на башню Никола Тесла.

На данной схеме мною представлена схематичная конструкция башни в виде электрической схемы для сегодняшней ситуации,
данная схема работоспособна и в наши дни можно получать из неё энергию. В домашних условиях сборка данной схемы не займет больше суток работы, но эффект будет огромный. Настройка участков схемы потребует кропотливости и настойчивости, знание основ физики. Ведь настройка колебательного контура, поиск резонанса работы трансформатора тесла.
Трансформатор Тесла — это уже отдельная схема в схеме, конструкция которого будет индивидуальна для каждой схемы. КПД трансформатора Тесла должно быть выше 1. Для трансформаторов к которым мы привыкли в быту это не относится. У трансформатора Тесла нет сердечника обратной составляющей, нет той потери энергии при нагрузки трансформатора. Это явление заметно при работающей сварке, когда сеть в которую подключена сварка моргает в такт работы сварки. То есть сеть вся работает в резонанс работы сварки, или точнее сказать что мы видим как энергия то выходит из сварочного агрегата – дуга, то заходит – когда свет в сети становится ярче обычного. В схеме Тесла есть искровик, в котором зазор играет огромную роль. Искровик создает импульс который в дальнейшем обрабатывается трансформатором Тесла, передается через согласующий конденсатор и второй трансформатор или нагрузку. Схема передачи энергии Тесла так же проста как и получение, и она более легка в осуществлении, так как менее требуется её корректировка и настройка. Побочное явление работы башни Тесла это явление и загадки Тунгусского метеорита.

Эффект которого до сих пор изучают и переименовываю в разные гипотезы. Но множество фактов лишь подтверждает попадание пучка энергии резонансом которой была башня Николы Тесла. Никто не опровергает тот факт, что сила взрыва огромна и удар электричества послужил обгоранию деревьев и даже и корни деревьев свернулись – что возможно лишь при сильном напряжении. Всё выше описанное результаты работы Никола Тесла. Есть множество видео роликов про работоспособность его трансформатора. При изготовлении трансформатора Тесла нужно учесть некоторые факты из моей практики и советов единомышленников. Обычный бытовой трансформатор мотается на сердечник из металла, но трансформатор Тесла не содержет сердечника — его эффект в передаче энергии без потерь, как я писал выше. Трансформатор Тесла передает лишь импульс, на котором и строится вся работа схемы. Ниже представлены несколько схем и способов сборки трансформаторов Никола Тесла. Я считаю что доступность каждому свободной энергии должна быть. Как хорошо сидеть дома и запитывать свои электроприборы коробочкой которая берет энергию из вечного эфира. Для увлеченных этой задачей выкладываю несколько схем и способов сборки трансформатора Тесла, и повторюсь – трансформатор Тесла индивидуален для каждой схемы, надо учесть множество фактов сборки вашей схемы. Я собираю и делаю опыты, на схемах Тесла. Извлечение энергии получается очень просто, но получение энергии очень проблематично, я смог получить 180 вольт при малом токе, горит только лампочка на 12 вольт. С нагрузкой этой лампочки напряжение падает до 8 вольт. Вот мой личный рекорд. Кто получит выше – прошу поделиться опытом сборки трансформатора Тесла.

Эта схема прибора получения энергии, нарисованная Теслой, ниже представлена схема трансформатора Никола Тесла, в принципе все основное видно и понятно при попытках изучения его деятельности.
могу показать фото собираемых трансформаторов.

Я стараюсь черпать схемы от первоисточников, вот еще некоторые искизы и схемы Тесла.

В данной схеме Никола Тесла использует энергию солнца, но принцип извлечения энергии остается аналогичен. В следующей схеме Тесла хорошо показывает работу очередной башни, в схеме видны усовершенствования её работы. Возможно с неё и был произведен мощный поток энергии, результатом которой был якобы тунгуский метеорит.

Для того, чтоб проще было понять передачу энергии на расстояния я представляю схему передатчика энергии на основе ТВС от телевизора.

Для сборки схемы тесла можно использовать детали схемы зажигания автомобиля.

Если вы окончательно хотите углубиться в добыче энергии из эфира по рукописям Никола Теслы, и попытаться собрать схему генератора свободной энергии. Ниже представлена схема Капанадце – которая по его словам работает…

Я собираю сам, и вам советую разобраться в теории, лишь потом пробывать, хотя каждому своё. На последок выкладываю фото загадочной конструкции из стекла, найденной якобы у Тесла в лаборатории – что это???

для администрации сайта — нужен USB осцилограф, не могу увидеть импульс, надеюсь что заработаю в конкурсе!

Как изготовить простую катушку Тесла в домашних условиях

Многие из нас восхищаются гением Николы Тесла, который еще в 19 веке сделал такие открытия, что до сих пор не всё его научное наследие исследовано и понято. Одно из его изобретений получило название катушка Тесла или трансформатор Тесла. Подробнее про неё можно прочитать в этой статье. А здесь мы рассмотрим, как изготовить простую катушку Тесла в домашних условиях.

Что нужно для изготовления катушки Тесла?

Чтобы изготовить катушку Тесла дома, за своим рабочим столом или даже на кухне, нам сначала необходимо запастись всем необходимым.
Итак, предварительно мы должны найти или приобрести следующее.
Из инструментов нам потребуется:

  • Паяльник
  • Клеевой пистолет
  • Дрель с тонким сверлом
  • Ножовка
  • Ножницы
  • Изолента
  • Маркер

Для сбора самой катушки Тесла необходимо подготовить следующее:

  • Кусок толстой полипропиленовой трубы диаметром 20 мм.
  • Медная проволока диаметром 0,08-0.3 мм.
  • Кусок толстого провода
  • Транзистор типа КТ31117Б или 2N2222A (можно КТ805, КТ815, КТ817)
  • Резистор 22 кОм ( можно от 20 до 60 кОм брать резисторы)
  • Источник питания (Крона)
  • Шарик для пинг-понга
  • Кусок пищевой фольги
  • Основание, на чём будет крепиться изделие — кусок доски или пластика
  • Провода для соединения нашей схемы

Подготовив все необходимое приступаем у изготовлению катушки Тесла.

Инструкция по изготовлению катушки Тесла

Самым трудоёмким процессом изготовления катушки Тесла в домашних условиях будет намотка вторичной обмотки L2. Это наиболее значимый элемент в трансформаторе Тесла. И намотка — трудоемких процесс, требующий аккуратности и внимания.

Приготовим основу. Для этого нам подойдет ПВХ труба диаметром от 2-х см.Труба для вторичной обмотки

Отметим на трубе необходимую длину — примерно от 9 до 20 см. Желательно соблюдать пропорцию 4-5:1. Т.е. если у вас труба диаметром 20 мм, то её длина составит от 8 до 10 см.Отметка длины на трубе

Затем отпилим ножовкой по оставленной маркером метке. Срез должен быть ровным и перпендикулярным к трубе, т. к. мы затем будем приклеивать эту трубу к доске, а сверху будет приклеен шарик.Отпиливание трубы

Торец трубы надо зашкурить наждачной бумагой с обеих сторон. Необходимо убрать стружку, оставшуюся от отпиливания куска трубы, а также выровнять поверхность для приклеивания её к основе.Зашкуривание конца трубы

С двух концов трубы надо просверлить по одному отверстию. Диаметр этих отверстий должен быть такой, чтобы проволока, которую мы будем использовать при намотке, свободно прошла туда. Т.е. это должны быть маленькие отверстия. Если у вас нет такого тонкого сверла, то можно пропаять трубу, используя тонкий гвоздик, нагревая его на плите.Сверление отверстия

Пропускаем конец проволоки для намотки в трубу.Пропускание проволоки в отверстие

Фиксируем этот конец провода с помощью клеевого пистолета. Фиксацию производим с внутренней сторона трубы.Фиксация клеем

Начинаем намотку проволоки. Для этого можно использовать медную проволоку с изоляцией диаметром от 0,08 до 0,3 мм. Намотка должна быть плотной, аккуратной. Не допускайте перехлёстов. Количество витков от 300 до 1000, в зависимости от вашей трубы и диаметра проволоки. В нашем варианте применяется проволока 0,08 мм. диаметром и 300 витков намотки.Намотка вторичной обмотки катушки

После того, как намотка закончена, обрежьте проволоку, оставив кусок сантиметров 10.Обрезка излишков проволоки

Проденьте проволоку в отверстие и закрепите с внутренней стороны с помощью капельки клея.Приклейка проволоки

Теперь надо приклеить изготовленную катушку к основе. В качестве основы можно взять небольшую доску или кусок пластика размером 15-20 см. Для приклеивания катушки надо аккуратно намазать её торец.Намазывание торца трубы клеем

Затем присоединяем вторичную обмотку катушки на свое место на основе.Приклейка вторичной обмотки

Затем к основе приклеиваем транзистор, выключатель и резистор. Таким образом все элементы фиксируем на доске.Приклейка транзистора

Делаем катушку L1. Для этого нам потребуется толстая проволока. Диаметр — от 1 мм. и больше, в зависимости от вашей катушки. В нашем случае толщины в 1 мм. проволоки будет достаточно. Берем остаток трубы и наматываем на него 3 витка толстой проволоки в изоляции.Изготовление первичной обмотки катушки Тесла

Потом надеваем катушку L1 на L2.Соединение двух обмоток

Собираем все элементы катушки Тесла по по этой схеме.

Простая схема катушки ТеслаСхема простой катушки Тесла

Все элементы и провода крепим к основе с помощью клеевого пистолета. Батарейку «Крона» также приклеиваем, чтобы ничего не болталось.Приклейка деталей

Теперь нам предстоит изготовить последний элемент трансформатора Тесла — излучатель. Его можно сделать из теннисного шарика, обернутого пищевой фольгой. Для этого берем кусок фольги и просто оборачиваем в неё шарик. Обрезаем лишнее, чтобы шарик был ровно завернут в фольгу и ничего не торчало.Оборачивание шарика фольгой

Присоединяем шарик в фольге к верхнему проводу катушки L2, просовывая провод внутрь фольги. Закрепляем место присоединения кусочком изоленты и приклеиваем шарик к верхушке L2.Приклейка шарика

Вот и всё! Мы изготовили катушку Тесла своими руками! Так выглядит это устройство.Изготовленная своими руками катушка Тесла

Теперь осталось только проверить работоспособность изготовленного нами трансформатора Тесла. Для этого надо включить устройство, взять в руки люминесцентную лампу и поднести к катушке. Мы должны увидеть, как загорается и горит поднесенная лампа прямо в руках!Горит лампа поднесенная к трансформатору Тесла

Это означает, что всё получилось и всё работает! Вы стали обладателем собственноручно изготовленной катушки Тесла. Если вдруг возникли проблемы, то проверьте напряжение на батарейке. Часто, если батарейка долго где-то лежала, она уже не работает как положено.
Но надеемся, что у вас все получилось! Можно попробовать менять количества витков на вторичной обмотки катушки L2, а также и количество витков и толщину провода на катушке L1. Источник питания может также быть различным от 6 до 15 В. для таких небольших катушкек. Пробуйте, экспериментируйте! И у вас всё получится!

Мощная катушка Тесла — как работает Качер Бровина на 12 вольт, фото, схема сборки своими руками, стоит ли покупать набор на Алиэкспресс

Всем доброго времени суток!
Сегодня хочу Вам рассказать о небольшом наборе из Китая, который позволяет собрать маленькую катушку Тесла, стоит сразу отметить что никакой практической цели он не несет, а служит исключительно для развлечения ну или как наглядное пособие для курса физики в школе.
Всем кому интересно прошу под кат.

Есть у меня маленькое хобби, что-то чинить, настраивать или собирать. И вот в процессе выбора очередных покупок для своего хобби продавец предложил мне взять такой набор на обзор. Почему бы и нет подумал я и согласился.

Набор пришел в маленьком пакетике и вся доставка заняла немногим больше чем полтора месяца.

Сам набор довольно маленький и спаять его можно буквально 10-15 минут поэтому на мой взгляд это довольно хорошая игрушка для совместного творчества с ребенком.

Думаю не лишним будет здесь выложить саму печатную плату и схему из набора для тех кто захочет повторить Сам не покупая.

Схема, инструкция, плата и немного про катушку

Как я уже говорил выше сборка не занимает много времени, и схема заработала сразу без какой-либо настройки (да там и нечего настраивать). При сборке есть только 2 нюанса который нужно учесть. Производитель наклеил на катушку пару стрелочек отмечая эти особенности. Одна из стрелок указывает направление намотки катушки, и именно в этом направлении нужно будет намотать еще одну обмотку проводом, если намотать ее не в ту сторону генерация будет очень слабой или же катушка вообще не заработает. Вторая стрелка указывает на то какой стороной нужно помещать катушку на плату, и это то что я не учел, еще удивлялся зачем оставили такой длинный конец провода, а в итоге пришлось смотать с катушки пару витков что бы компенсировать довольно быстро плавящейся кончик.

Первый запуск катушки и проверка работы с помощью неонки из комплекта.

Поигравшись немного дома отнес самоделку на работу порадовать народ, вот там то с ней и случилась маленькая авария.

В качестве основного силового транзистора в схеме использован NPN транзистор TIP41C, на всякий случай напишу что его аналоги это КТ819Г и КТ8212А.
Транзистор греется очень сильно, даже от 12 вольт питания раскаляется за 3-5 минут так что на радиаторе сложно удерживать палец, а при питании максимальными 30 вольтами время работы стоит ограничить 1-1.5 минутами и никакая термопаста особо не поможет потому что радиатор очень маленький.


Ну и как вы понимаете все что должно сгореть обязательно сгорит.
При включении катушки для демонстрации очередному коллеге обнаружил что генерации нет, а БП показывает ток в 2.5 Ампера хотя раньше катушка потребляла не больше чем 0.8 Ампера.
Транзистор пробило полностью, и он превратился в два последовательных сопротивления.

А что бы ему было не скучно гореть одному он спалил еще и светодиод LED1 если смотреть по схеме.
Транзистор пришлось менять (благо они не особо редкие) заодно заменив радиатор.

Со светодиодом получилось хуже, вместо покупки аналогичного я взял первый что был под рукой и это было моей ошибкой.
В данной схеме светодиод помимо функции индикации еще заменяет собой сопротивления (которое стояло в оригинальной схеме Качера), поэтому его замена на другой номинал немного испортила работу катушки.
Пропало самопроизвольное свечение на конце обмотки при включении и исчезла музыкальная составляющая.
Думаю что эту проблему можно решить заменой светодиода на резистор, но пока что не пробовал, да и если честно музыкальная составляющая на мой взгляд не самое интересное в этом наборе.

Ну а теперь немного фото самых красивых на мой взгляд экспериментов.
Упаковка старых неоновых ламп катушка на 12 вольтовом питании.

Те же лампы при питании катушки в 30 вольт.

Когда водишь по стеклу лампы чем то железным получается очень интересный эффект, кажется что свет притягивается к металлу, но вот задерживаться на одном месте нельзя, именно так в моей упаковке стало на одну неонку меньше.

Стекло колбы прожгло насквозь, и лампочка погасла.
Очень красиво выглядит свечение газоразрядных индикаторных ламп.

При прикосновении к выводам можно зажечь конкретный разряд.

Ну и конечно же немного молний куда же без них.

Лучше всего пускать молнии положив на верх катушки шарик из пищевой фольги, так можно получить более длинную и устойчивую искру. После таких молний в комнате появляется устойчивый запах озона.
Но больше всего мне понравилось свечения внутри обычных ламп накаливания.

На фото не особо заметно, но в жизни от каждой искры к стеклу колбы как бы течет поток света с четко очерченными границами.

После замены радиатора даже при питании от 30 вольт можно играться до 20 минут не выключая катушку для остывания так что всем кто решить собрать рекомендую поступать так сразу.

Отвечая на вопросы из комментариев добавлю, что в обзоре пусть и не в главных ролях приняли участие лампы Siemens ZM1022 и Z583M (увы не знаю кто производитель).

Лампы героини обзора

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Схема башни Тесла Уорденклиф в стандартной конфигурации

Перейти к основному содержанию Вселенная Теслы: поиски разгадки загадки Николы Теслы

Основная навигация

  • Никола Тесла Показать / скрыть подссылки
  • Около
  • Построить Показать / скрыть подссылки
  • Участвовать Показать / скрыть подссылки
  • Магазин Показать / скрыть подссылки
  • /
  • Присоединиться
  • Авторизоваться
.

Башня Тесла в Шорхэм Лонг-Айленд (1901 — 1917) — система вещания «World Wireless»

Вверху: знаменитая башня Тесла, возведенная в Шорхэме, Лонг-Айленд, Нью-Йорк. Йорк был 187 футов в высоту, сферическая вершина — 68 футов в диаметре. Башня, которую должен был использовать Никола Тесла, является его «Всемирной беспроводной связью». никогда не был закончен.

Вверху: Башня Ворденклиф, идея Теслы об электрическом управлении идет дождь.

Вверху: Идея Теслы, как освещать океан высокой частотой электричество передается через ионосферу.

Вверху: Фотография модели Tesla Tower в действии, показывает, как Башня выглядела бы, если бы была достроена.

Вверху: Трагедия Теслы в Ворденклиффе, башня была разобрана 4 июля 1917 года. Он был взорван и разрушен закладным, владелец гостиницы «Вальдорф-Астория».

Посещение Башни Тесла (10 июня, 1990)

Мемориальное общество Тесла в Нью-Йорке и Комитет Николы Тесла организовали посещение Башни Тесла в Шорхэм, Лонг-Айленд, 10 июня 1990 года.Знаменитая Башня Тесла, так что под названием Wardenclyffe Tower, была возведена Никола Тесла в 1901-1903 годах как первая система вещания в мире, и передающая электрическая энергия без проводов к земному шару с помощью Ионосферы (электрифицированная верхняя часть земной атмосферы, важная для передачи радио волны вокруг земного шара). Под действием солнечного излучения молекулы верхние слои атмосферы постоянно переходят в ионы.

Посещение Башни Тесла было совершено с намерением выразить нашу считает, что фундамент Башни Тесла будет спроектирован как национальный исторический сайт. Сегодня на Лонг-Айленде существует несколько обществ Tesla, которые созданы с целью построить Музей науки Тесла в Шорхэме, Длинный остров. Лаборатория Теслы была спроектирована известным американским архитектор и друг Теслы, Стэнфорд Уайт.Лаборатория все еще стоит в хорошем состоянии. Перед лабораторией Теслы, есть фундамент Башни Теслы Уорденклиф, которая была огромной подземная структура, соединяющая Башню с Атлантическим океаном. Дж. П. Морган, самый богатый и могущественный человек того времени, был финансист системы Tesla Broadcasting. Башня была спроектирована в качестве мирового коммуникационного центра, и Никола Тесла добавил к проекту в что башня также будет использоваться для передачи электроэнергии без проводов на весь земной шар.Тесла хотел насытить земной шар с электричеством в качестве динамо-машины, так что каждый на поверхности земной шар мог получить электрический свет, просто воткнув провода в почву и загорится электрическая лампочка. Когда Дж. П. Морган услышал о В проекте Tesla его спросили: «Как мы можем получить деньги от электричества? которую Tesla поставляет во все уголки мира? »После этого Морган урезал деньги, и Башня так и не была достроена.

Tesla хотела вывести электричество из огромных ресурсов Ниагары Падает электростанция и разгоняет ее по всему земному шару. Что за Это был великолепный проект, но он так и не был завершен. В концепция телефонной и телеграфной связи, разработанная Tesla на Лонг-Айленд по-прежнему является основой быстрорастущей современной развитие международной и межконтинентальной беспроводной связи.

Посещение Башни Тесла 10 июня 1990 г. было таким удалось, что выступили 10 конгрессменов США и один сенатор в американском Конгрессе о Николе Тесла. Американские женщины-конгрессмены Достопочтенный Хелен Делич Бентли произнесла красивую речь о Николе Тесла в Конгресс США 10 июля 1990 года в день 134-летия Николы. Тесла.

Фото на сайте Церемония у Wardenclyffe (Башня Тесла)

Губернатор США Прокламации, провозглашающие в своих штатах 10 июля «День Николы Теслы»

Губернаторский Прокламация Нью-Йорка

Губернаторский Провозглашение штата Нью-Джерси

Мэрия Прокламация Нью-Йорка

Губернаторский Провозглашение Невады

Губернаторский Прокламация Аризоны

Губернаторский Провозглашение Колорадо

Губернаторский Провозглашение штата Нью-Йорк, Марио Куомо, губернатором, сент.6 января 1989 г.

Губернаторский Прокламация штата Нью-Йорк, губернатор Марио Куомо, 10 июля 1990 г.

Содружество Пенсильвания, губернатор Роберт П. Кейси, 10 июля 1989 г.

Содружество штата Пенсильвания, губернатор Дик Торнбург, 21 сентября 1983 г.

Штат Миннесоты, губернатор Руди Перпич, 6 июня 1984 г.

Город Нью-Йорк, мэр Дэвид Н.Динкинс, 16 января 1993 г.

Ниагара Законодательное собрание графства, председатель Ли Симонсон, 15 января 1991 г.

Колорадо Выступление конгрессмена

Конгрессменов Речь 1 (11 июля 1990 г., председатель Управления науки, космоса и технологий Комитет)

Конгрессменов Речь 2 (11 июля 1990 г., конгрессмен Хелен Делич Бентли)

Катушка Тесла в Действие доктораЛюбо Вуйович

Конгресс США Записи

Июль 1990

Почтение 134-летие со дня рождения Николы Теслы, выступления конгрессменов США:

Достоп. Член Конгресса Хелен Делич Бентли (Страница 1)

Достопочтенный. Роберт А. Роу из Нью-Джерси (стр. 1)

Hon.Леон Э. Панетта Дем. Калифорнии (Страница 1 | Страница 2)

Дост. Джордж В. Гекас из Пенсильвании (стр. 1)

Hon. Джордж Дж. Хохбрюкнер из Нью-Йорка (стр. 1) )

Сенатор Левин из Мичигана (Страница 1 | Страница 2)

Дост. Элиот Л. Энгель из Нью-Йорка (стр. 1)

Hon. Джоэл Хефли из Колорадо, 29 июня 1989 г. (стр. | Стр. 2)

United Сенатор от Штатов Марк О.Хэтфилд, 21 июня 1984 г. (стр. 1)

Дом

.

Texas Tesla Tower Titillates | Hackaday

Одна из приятных вещей в поездке — вы часто видите что-то, что действительно вас удивляет. Недавняя поездка через Техас, возможно, закончилась моим вторым самым удивительным наблюдением. Есть странная башня, которая странно выглядит как башня Тесла, посреди сельской местности Техаса, прямо у главной межштатной автомагистрали. Что это? Хотя Google действительно ответил на этот вопрос — вроде как — я все еще не уверен, насколько законна его заявленная цель.

Первое наблюдение

Я ехал между Уимберли и Фриско — двумя городами, названия которых не слишком известны за пределами Техаса.Около Милфорда есть очень высокое сооружение, похожее на гигантский механический гриб на вершине зернохранилища. Если бы гриб был перевернут или направлен к горизонту, можно было бы легко представить, что это какая-то очень странная антенна. Это блюдо, однако, направлено прямо на собственную мачту необычной формы. Верхняя часть устройства выглядит как верхняя часть генератора Ван де Графа.

Так что это?

Конечно, Google нашел об этом огромное количество информации. Однако я не уверен, полностью ли я верю в это или нет.Но предположение о генераторе Ван де Графа могло быть не за горами. Башня принадлежит компании Viziv Technologies. Они утверждают, что проводят эксперименты по беспроводной передаче энергии — в точности то, что Тесла пытался сделать со своей башней Ворденклиф.

На самом деле, фотографии Ворденклифа подозрительно похожи на техасскую башню. Но вот где становится интересно. Хотя было бы иронично читать это на веб-сайте: не верьте всему, что вы читаете в Интернете.

В Интернете

Интернет — это огромное количество информации.Некоторые из них верны. Проблема состоит в том, чтобы разобраться, что правда, а что нет. Иногда это легко в обоих направлениях. Я не могу сказать вам точных лет, когда Рональд Риган находился у власти, но я достаточно хорошо помню, что, если я читал, это было с 1981 по 1989 год, это звучит правильно. Если бы я прочитал, что он начал свою карьеру в 1820 году или он был президентом 30 лет, я бы, вероятно, понял, что это неверно.

Тогда есть вещи, которые явно не соответствуют действительности. Земля плоская. Нацисты сбежали на темную сторону Луны.Но настоящая трудность — это истории, которые кажутся диковинными, но могут оказаться правдой.

Рассмотрим историю Джона Титора о путешествии во времени. Его прогнозы не оправдались — не совсем — так что, вероятно, это была мистификация, но в то время это могло быть правдоподобно. Первоначальные утверждения о холодном синтезе звучали хорошо, и многие люди до сих пор думают, что могут его создать, но этого достаточно, чтобы отличить серьезную науку от уловок.

Беспроводная передача энергии довольно прямо в этом лагере.Как и холодный синтез, это не такая уж диковинная идея. Тесла думал, что сможет это сделать, и он был довольно умным парнем. Тем не менее, эта тема также окружена множеством безумных теоретиков заговора о свободной энергии. Объединение беспроводной энергии с вечным движением, холодным синтезом и торическими генераторами затрудняет отделение фактов от вымыслов.

В частности, башня Визива утверждает, что использует поверхностную волну Ценнека, распространяющуюся вдоль кривизны Земли. Тесла также говорил о резонансе Земли, поэтому кажется вероятным, что компания пытается завершить то, что Тесла начал в Ворденклиффе.Вы можете прочитать их техническое описание, а также их взгляд на волну Ценнека.

Я нашел неплохое видео с [tvecourse] о башне. По крайней мере, у него есть хорошее видео с сайта, хотя в конце есть некоторые намеки на теорию заговора.

Невозможность сделать вывод

Это законно? Бьет меня. Я никогда раньше не слышал о поверхностной волне Ценнека, но, похоже, это действительно так. Главный ученый Визива упоминает, что проводил исследования волн Ценнека.Однако я также нашел статью Массачусетского технологического института, в которой говорилось, что, по крайней мере, некоторые волны Ценнека непрактичны, потому что для них требуется бесконечный источник. С другой стороны, многие инженерные разработки приближаются к непрактичным теориям.

Я точно знаю, что в центре Техаса есть огромная башня. Как я уже сказал ранее, теперь это моя вторая самая интересная поездка. Самое интересное? Гигантский обнаженный бельгийский циклоп у E17. Не спрашивай.

Telsla представила флот дирижаблей с беспроводным питанием.Мы вроде как видели, что это делается по-другому. Это не первый раз, когда мы видим, как кто-то пытается дублировать работу Tesla по беспроводной передаче энергии. Наверное, тоже не в последний раз.

Но проверьте науку и дайте нам знать, что вы думаете.

.

башен 5G были преобразованы в целебные башни Тесла с частотой 432 Гц

С 2019 года американские башни 5G были преобразованы в целебные башни Тесла 432 Гц. Первоначально они были созданы 1% и Deep State для контроля и сокращения населения, но Трамп и его команда превратили их в башни Тесла. Так же, как мексиканская стена — это также стена исцеления Теслы. Поскольку эти башни 5G были созданы 1% и Deep State, вы увидите внутри штамп Covid-19.

Возможно, вы слышали, как Трамп говорил об аппаратах искусственной вентиляции легких и о том, как он будет отправлять МНОГИЕ в другие страны, чтобы помочь с Covid-19.И хотя через Q нам сказали, что вентиляторы имеют двоякое значение, многие задаются вопросом, какую роль эти вентиляторы играют.

1. Их используют при спасении детей в подземных туннелях, поскольку изначально эти дети умирали, так как впервые оказались на поверхности. Они поняли, что эти аппараты ИВЛ спасают жизни.

2. Они также являются магнитами CoVFeFe, которые делают 5G безопасным. Это сплав кобальта, ванадия и железа, создающий магнитный материал, который также будет способствовать многим инновационным технологическим достижениям для нашего будущего, включая космические путешествия.

CoVFeFe по существу очищает 5G от загрязнений и работает на ионном уровне, чтобы не допустить истощения кислорода, делая сигнал безвредным.

Когда Глубинное Государство распространило вирус в Китае, они сделали то, что они сделали, так это заставили каждого гражданина получить вакцину, в которой был вирус, и когда они были готовы «раскрыть» вирус СМИ, они включили Башни 5G. К сожалению, в Китае башни все еще опасны. Но именно поэтому вы видели кадры людей, падающих на месте.Это была комбинация обязательных снимков плюс 5G. Здесь, в Америке, мы НЕ увидели такого же результата, как в Китае, хотя МНОГИЕ получили вакцины, зараженные Covid-19. Зачем? Наши вышки 5G БЕЗОПАСНЫ с 2019 года.

Глубинное государство хотело, чтобы мир боялся этого искусственного вируса, заставлял нас думать, что он передается по воздуху и убивает многих, чтобы мы подчинялись ядовитым вакцинам. Если бы Хиллари победила, без сомнения, NWO был бы завершен. Как вы можете видеть в Америке, демократические штаты заблокированы, а республиканские штаты не заблокированы.Да?? Могут ли люди проверить, правда ли это? Для каждого демократа (фаната) мы наблюдаем полный контроль над нами. Мы держим нас дома, боимся выходить на улицу, обязательно в масках, мы не можем вернуться к работе весь год, пока не соблюдаем вакцины и т. Д. Вы этого хотите?

1% и Deep State управляли Америкой до Колумба. Они намеренно заставляли нас болеть и убивали нас едой, которую мы едим, воздухом, вакцинами, лгали нам, говоря, что солнце — это плохо, лгали нам о нашей истории, отправляя своих детей в другую школу, чтобы узнать правду.Они повредили нашу ДНК и кальцифицировали нашу шишковидную железу, заставив нас заболеть и не осознавать наших истинных способностей. Если мы хотим вырваться на свободу, мы должны понять, что нам лгали примерно на 95% из того, что нам сказали, и для начала нам лгали об этом вирусе. Он создан человеком, как и все вирусы, и его цель состоит в том, чтобы уничтожить нас.

1% и Deep State являются линиями крови RH-дракона (дракона), и все эти вирусы, которые они создают, нацелены на уничтожение RH + крови. Вот почему вы видите, что RH- 95-100% невосприимчив ко ВСЕМУ, что они создают.Если вы не входите в группу 1% и D.S., а являетесь обычным человеком с RH-, вы должны осознавать, что редко, если когда-либо, заболеете. У вас почти 100% иммунитет, потому что вы разделяете их кровную линию, и вы на 100% иммунны к ВИЧ и примерно на 95% — к вирусу Эбола.

Но 1% и D.S. пытаются скрыть информацию о RH-факторе, потому что он напрямую связывает «евреев» с нефиллимами / игиги / серафимами. Существует около 200 родословных, из которых около 20 — злые. Многие обычные RH-люди — люди с добрым сердцем, но все же важно знать, откуда вы пришли, и создать идеального сбалансированного ребенка, RH- и RH + должны иметь детей.RH-1% и D.S. НЕ выходят за пределы своей родословной. Они хотят удалить все RH + и создать NWO, где это просто RH-.

Однако все это больше не имеет значения, потому что сатанинский драко 1% и Д.С. были арестованы. Большинство из них будут казнены, а те, кто совершил преступления вне сатанинских ритуалов, получат жизнь в ГИТМО. По мере того, как все больше людей узнают об обмане, нам в конечном итоге говорят правду. ❤ Если вы не в курсе, посмотрите закон NESARA / GESARA. Мы в частном порядке приняли этот закон более месяца назад, и теперь просто ждем его раскрытия.Мы обращаемся к миру Tesla, свободному от долгов / рабства, исцеляем нашу ДНК и шишковидную железу и находимся в процессе восхождения к 5D. 1% удерживают нас здесь в 3D около 2 тысяч лет. Пора лечить и двигаться вперед. А для этого нам нужно сосредоточиться на себе, правильно питаться, быть добрыми по отношению к другим и общаться с теми, от кого нам хорошо. ❤ — Рен Карберри

Нравится:

Нравится Загрузка …

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
