Приветствую всех на нашем сайте. Сегодня мы поговорим об устройстве генератора тока. Попробуем максимально охватить данную тему  и рассмотреть устройство  генераторов постоянного и переменного токов.

На самом деле, не совсем верно называть это устройство генератором именно переменного или постоянного тока, поскольку, ток возникает только в замкнутом контуре. В общем, в обмотках генератора возникает ЭДС, а не ток. Ток начинает протекать только тогда, когда к обмоткам подключается какой-либо потребитель. Однако, в этой статье мы будем пользоваться устоявшимися понятиями.

Какие бы ни были электрические генераторы основной их принцип – выработка электрической энергии за счёт вращения обмотки в магнитном поле. Это значит, что можно выделить два схематических вида генераторов: либо мы вращаем магнитное поле в неподвижном проводнике, либо вращаем проводник в неподвижном магнитном поле.

Содержание:

Устройство генератора переменного тока

Итак, относительно устройства генератора переменного тока и принципа его действия.

генератор переменного тока устройство

Наибольшее распространение получили генераторы переменного тока с неподвижным проводником. Обусловлено это тем, что ток возбуждения по отношению к току, который получают с генератора, небольшой. Если посмотрите на картинку, то увидите два кольца, по которым протекает ток обмотки возбуждения и это слабое звено любого генератора с обмоткой возбуждения. То есть, либо по кольцам через щётки мы подаем небольшой ток возбуждения, либо через кольца снимаем большой рабочий ток. В электричестве неподвижная часть генераторов или двигателей, на которой находится обмотка, называется статором. Подвижная часть может называться ротором или якорем.

Основные виды генераторов переменного тока

Видов генераторов довольно много. Попробуем классифицировать их по основным направлениям.

  • По виду используемой энергии:
    • Энергия ветра
    • Энергия газа
    • Энергия жидкого топлива
    • Энергия тепла
    • Энергия воды
  • По типу генератора:
    • Однофазный
    • Трёхфазный
    • Синхронный
    • Асинхронный
    • По количеству полюсов статорной обмотки

Есть и другие типы, но они менее распространены.

  • По типу возбуждения:
    • Независимое возбуждение. В этом случае на одном валу с генератором переменного тока находится еще и генератор постоянного тока, который питает только обмотку возбуждения. Возбуждение в таком случае может выполняться и любым другим источником тока, например, аккумулятором.
    • Самовозбуждение. В этом случае, напряжение для обмотки возбуждения получают непосредственно с используемого генератора.
    • Возбуждение с помощью магнитов, которые располагаются на статоре или на якоре, что значительно упрощает устройство генератора, но с помощью такого способа получить мощные генераторы не получится.
Синхронный генератор : схема, устройство, принцип работы

Что значит синхронный по отношению к двигателю или генератору? Если совсем просто, то частота переменного тока жёстко зависит от скорости вращения ротора электрической машины и наоборот. Таким образом, можно относительно легко контролировать частоту переменного тока. Сам по себе синхронный генератор имеет ряд преимуществ, благодаря которым стал наиболее распространенным. Скажу вам по большому секрету, именно синхронные генераторы используются на всех станциях, где производят электричество.

синхронный генератор

Приводным двигателем (на схеме обозначен как ПД) может выступать любое вращающее устройство: двигатель, турбина, крыльчатка ветряной мельницы или водяного колеса. На одном валу с ПД находится ротор генератора с обмоткой возбуждения. На обмотку подается постоянное напряжение и вокруг обмотки образуется магнитное поле. Когда ротор вращается, в обмотках статора возникает ЭДС, то есть появляется напряжение, только уже переменное, частота которого зависит от скорости вращения ротора n1 и количества пар полюсов p. Частоту ЭДС можно высчитать по формуле.

формула

Асинхронный генератор: схема, устройство, принцип работы
асинхронный генератор устройство

Устройство асинхронного генератора

Асинхронный генератор, это, по сути, асинхронный двигатель. То есть, любой асинхронный двигатель можно перевести в режим генерации энергии и наоборот. Конструктивно, устройство, которое называют генератором, выполнено таким образом, чтобы иметь хорошее охлаждение. Глубоко останавливаться на принципе действия асинхронных машин не будем, но вкратце расскажу, почему их называют асинхронными на примере двигателя.

асинхронный двигатель

Когда на обмотки статора подается напряжение, образуется магнитное поле, у трёхфазных двигателей оно круговое, у однофазных эллипсообразное, стремящееся к круговому. Магнитное поле начинает пересекать витки обмотки статора. В короткозамкнутой обмотке ротора возникает ЭДС, то есть напряжение, а поскольку обмотка короткозамкнутая, по ней начинает протекать ток, который тоже создает магнитное поле. Взаимодействие этих магнитных полей приводит ротор в движение. Что будет, если скорость ротора станет равна скорости магнитного поля, создаваемого статором? Правильно, магнитное поле статора перестанет пересекать обмотку ротора. Это можно сравнить с тем, что две машины двигаются на одинаковой скорости. Вроде бы машины двигаются, но при этом по отношению друг к другу они словно стоят на месте, просто земля с большой скоростью проносится под машинами. Так вот, как только скорость ротора и скорость магнитного поля статора станут одинаковыми, в обмотке ротора перестанет вырабатываться ЭДС, прекратится взаимодействие магнитных полей статора и ротора и ротор начнёт останавливаться. Поэтому скорость вращения ротора асинхронного двигателя всегда несколько меньше скорости вращения магнитного поля статора и эта величина называется скольжение.

Так вот, чтобы асинхронный двигатель стал генератором, надо определить скольжение и увеличить скорость вращения ротора на эту величину. Допустим, мы имеем однополюсный трехфазный асинхронный двигатель со скоростью вращения вала 2800 оборотов. Если бы такой двигатель был синхронным, скорость вращения составила бы 3000 оборотов. То есть скольжение составляет 200 оборотов в минуту. Это значит, что если мы начнём вращать ротор со скоростью 3200 оборотов в минуту, то двигатель перейдёт в генераторный режим и будет уже не потреблять, а вырабатывать ЭДС.

Сложность применения таких генераторов в том, что они подвержены провалам. Например, если включить активную нагрузку (лампочку накаливания или нагреватель), пусковой ток будет небольшим. Значительной перегрузки не произойдет, и генератор будет работать стабильно. Если же включить реактивную нагрузку, например, двигатель, то будет большой пусковой ток, превышающий номинальный в 5-20 раз, который «провалит» генератор, то есть вызовет резкое падение напряжения на обмотках генератора. После такого провала асинхронный генератор снова нужно возбуждать. Так что, простота асинхронного генератора перевешивается серьезным недостатком.

Ну и еще нужна конденсаторная установка для возбуждения короткозамкнутой обмотки ротора. Если подобрать неверно ёмкость конденсаторов, то в случае «недобора» от генератора мы получим меньше тока, а в случае «перебора», наш генератор будет сильно перегреваться.

Схемы подключения

Собственно, даже не схемы включения, а варианты. Их, как правило, три:

      • Автоматическое включение. В этом случае устанавливается специальный блок аварийного включения. Как только отключают напряжение в сети, блок подаёт команду на запуск генератора и переключает сеть с внешнего источника питания, на генераторную установку.
      • Ручное включение. В этом случае, пользователь сам проводит операцию переключения с внешнего источника питания на генераторную установку и вручную запускает генератор.
      • Синхронная работа. Такой режим, в основном используется на крупных станциях, генераторы которых объединены в одну сеть. Все генераторы этой сети работают синхронно, с одной частотой, с одной очерёдностью фаз и с одинаковым напряжением на обмотках статора.
Однофазный генератор

Здесь я подробно останавливаться не буду. Такие устройства сейчас можно встретить в любом магазине инструментов. Если однофазный генератор используется как запасной источник электроэнергии, то подключается к домовой сети, как правило, посредством рубильника. То есть, одновременно внешний источник питания и генератор на одну сеть не могут – либо то, либо другое. Во-первых, незачем, во-вторых, это сильно усложнило бы и увеличило стоимость бытовых генераторов. Единственное, на чём могу здесь остановиться, это включение однофазного генератора в трёхфазную сеть.

Включение однофазного генератора

Включение однофазного генератора в трёхфазную сеть

Однако у такого метода есть свой недостаток. Трёхфазные двигатели в такой сети работать не будут, если же их включить, то очень быстро нагреются и выйдут из строя.

Трехфазный генератор

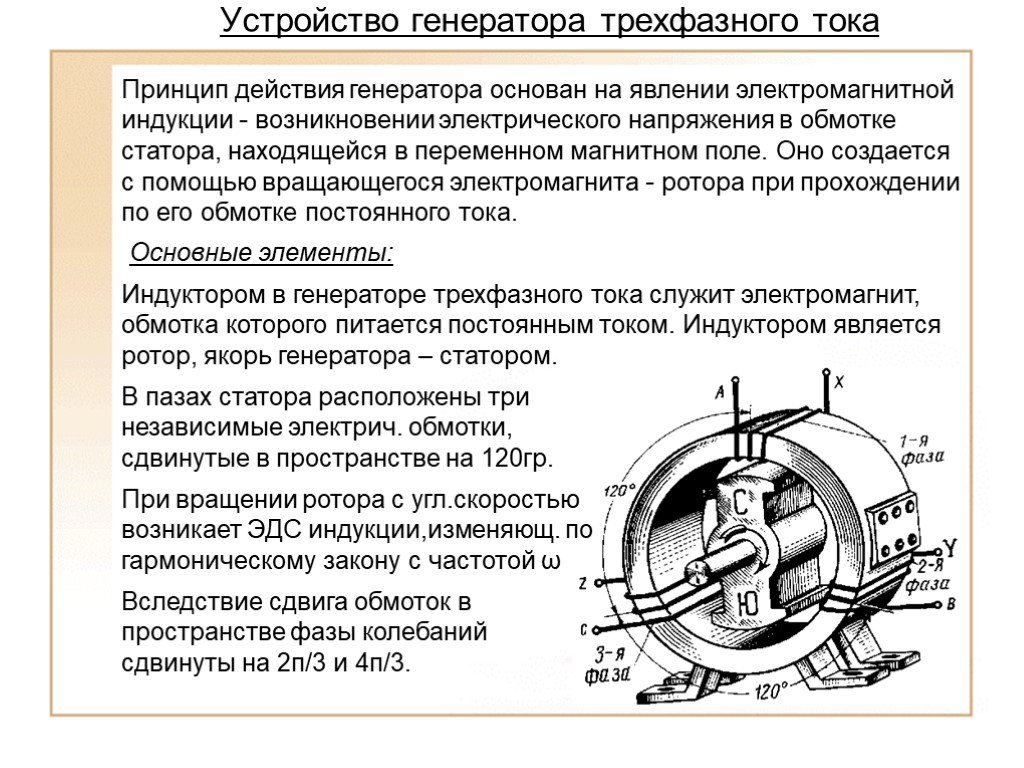

Трёхфазные генераторы могут быть бытовыми и промышленными. Устройство генератора трёхфазного тока в бытовом варианте практически ничем не отличается от однофазного, как и схема включения. Единственное условие при включении бытового генератора в сеть, если в такой сети имеются трёхфазные двигатели – соблюдать очередность фаз. В случае же, если нагрузка в доме однофазная, то такой предосторожностью можно пренебречь.

Устройство генератора трёхфазного тока в промышленном варианте – это устройство, оснащенное автоматическим пуском и иногда может быть оснащено устройством синхронизации. Подключение таких генераторов лучше доверить специалистам.

Ну а бытовой генератор точно так же, как и однофазный включается в сеть через рубильник. Следовательно, в зависимости от положения рубильника работает либо внешний источник питания, либо генератор.

Устройство генератора постоянного тока

Чтобы узнать, что такое генератор постоянного тока, устройство и принцип действия вернёмся немного назад. Мы уже выяснили, как работает генератор переменного тока. Давайте подробнее рассмотрим процесс возникновения ЭДС. Поскольку ротор вращается, у нас есть цикл равный одному обороту ротора или 360°. Давайте узнаем, что происходит в этом цикле:

      • 0° — ЭДС =0
      • 90° — ЭДС достигает максимального значения со знаком «+»
      • 180° — ЭДС снова равна 0
      • 270° — ЭДС достигает пикового значения со знаком «-»

Как же сделать так, чтобы не менялась полярность напряжения? Великие умы придумали следующее – применить коллектор, то есть, снимать напряжение только нужной полярности. Помните, мы говорили, что в генераторе переменного тока, рабочей является обмотка статора, а на роторе находится обмотка возбуждения. Так вот, в генераторе постоянного тока напряжение снимается только с ротора, который называется якорем.

генератор постоянного тока

Схема генератора постоянного тока

Если такой генератор будет иметь только одну пару полюсов, как на картинке, то мы получим пульсирующее постоянное напряжение, где частота будет в два раза больше скорости вращения. То есть, если скорость вращения будет 50 оборотов в секунду, то частота пульсации будет 100 Гц. Чтобы снизить пульсацию напряжения увеличивают количество пар полюсов.

принцип действия постоянного тока

С момента изобретения генератора постоянного тока схематично и по принципу действия он практически не изменился, изменилась лишь технология изготовления и сейчас он выглядит так:

генератор постоянного тока устройство

Основные виды генераторов постоянного тока

В настоящее время набирают популярность двигатели постоянного тока без коллектора. Возможен ли вариант бесколлекторного генератора? К сожалению, пока решить эту задачу не удалось. Так что, если вы где-то увидите название «Бесколлекторный генератор постоянного тока», знайте, что это генератор переменного тока с выпрямительным блоком.

По этой причине, генераторы постоянного тока характеризуют только по типу возбуждения:

  1. Генераторы, возбуждаемые магнитами. Большую мощность такие генераторы развить не могут, поэтому нашли применение только там, где требуются небольшие мощности. Ну и, конечно же, применение магнитов ощутимо удешевляет стоимость таких генераторов.
  2. Независимое возбуждение. Точно так же, как и у генераторов переменного тока, для возбуждения применяется внешний источник питания, не связанный с генератором.
  3. Зависимое возбуждение, которое делится на три типа:
    • Параллельное возбуждение. Как можно понять из названия, обмотка возбуждения в таком генераторе подключена параллельно обмотке якоря. Иногда такой вид возбуждения называют шунтовый.
    • Последовательное возбуждение. Здесь обмотка возбуждения подключается как гирлянда, последовательно обмотке якоря. Такой вид иногда называют сериесным.
    • Смешанное возбуждение или компаундное. Обмотка возбуждения таких генераторов состоит из двух частей, первая подключается шунтовым методом, вторая сериесным.
Генераторы с независимым возбуждением: схема, устройство, принцип работы
схема генератор независимое возбуждение

Схема генератора независимого возбуждения

Принцип работы этого генератора довольно прост. Однако простота генератора является его же недостатком – он требует внешнего независимого источника питания. Якорь генератора разгоняют до необходимой скорости, затем с помощью реостата начинают возбуждать генератор. На обмотках якоря возникает ЭДС и при подключении нагрузки начинает протекать ток.

Нагрузочная способность такого генератора очень хорошая. Как правило, разница между напряжением холостого хода, когда нагрузка не подключена и напряжением при номинальной нагрузке генератора, когда потребитель загружает полностью – составляет всего 5-10%.

Преимущество генератора с независимым возбуждением ещё и в том, что его можно запускать под нагрузкой, то есть, с присоединенными электроприборами.

Генераторы с параллельным возбуждением: схема, устройство, принцип работы
схема генератор с параллельным возбуждением

Схема генератора параллельного возбуждения

У генератора с параллельным включением обмотки возбуждения, в принципе, тоже неплохие нагрузочные характеристики, хотя и несколько хуже, чем у схем с независимым возбуждением – 10-30%. У схем с зависимым возбуждением есть одна особенность, для того, чтобы произошло возбуждение, металл генератора должен иметь остаточную намагниченность. Достаточно 2-3% остаточной намагниченности чтобы запустился процесс самовозбуждения. Конечно же, при этом направление обмотки возбуждения должно совпадать с направлением поля остаточной намагниченности.

Якорь генератора раскручивают до номинальных оборотов, за счет остаточного намагничивания происходит самовозбуждение, то есть, в контуре генератор-обмотка возбуждения появляется ЭДС, появляется небольшой ток. Он увеличивает ЭДС, следовательно, ток снова увеличивается и так происходит до тех пор, пока не будет достигнут баланс между падением напряжения в обмотке генератора и падением напряжения в обмотке возбуждения.

В работе генератора есть одна особенность. Если плавно увеличивать нагрузку вплоть до короткого замыкания, то в какой-то момент мощность генератора достигнет пиковых значений, затем пойдет на спад. По сути, если в момент номинальной загрузки генератора устроить короткое замыкание, то ничего страшного не произойдет. Но если это сделать при небольшой нагрузке, то ток короткого замыкания достигает критических значений 8-10 Iн, а значит, такие генераторы крайне настоятельно рекомендуется защищать от короткого замыкания любым доступным способом.

Такие генераторы получили наибольшее распространение, поскольку не требуют внешних источников питания, имеют неплохую нагрузочную способность и позволяют контролировать ток возбуждения.

Генераторы с последовательным возбуждением: схема, устройство, принцип работы
генератор с последовательным возбуждением

Схема генератора последовательного возбуждения

Поскольку ток обмотки возбуждения в данном случае равен току в цепи, а значит, достигает больших значений, обмотка возбуждения выполняется толстым проводом и имеет меньшее количество витков, чем в предыдущих двух схемах. Принцип работы такой же, как и у предыдущей схемы. Обмотка и поле остаточной намагниченности должны совпадать по направлению. При раскручивании якоря до номинальной частоты возникает ЭДС, поднимается ток и дальше по нарастающей, пока не будет достигнут баланс.

Но здесь есть один небольшой нюанс. Ток обмотки возбуждения изменяется от тока нагрузки, и регулировать ток возбуждения возможности нет. А это приводит к тому, что очень сильно изменяется и напряжение. Здесь мы получаем самый настоящий генератор тока, а не напряжения. Именно поэтому область применения генератора с последовательным возбуждением сильно ограничена.

Генераторы со смешанным возбуждением: схема, устройство, принцип работы
схема генератора со смешанным возбуждением

Схема генератора со смешанным возбуждением

На этом типе соединения нужно остановиться подробнее. У нас есть две обмотки, а значит, их можно включать как согласованно, так и встречно. Здесь я приведу график внешних характеристик  такого генератора, и мы по ним пройдемся.

график внешних характеристик генератора постоянного тока со смешанным

График внешних характеристик генератора постоянного тока со смешанным возбуждением

Итак, раскручиваем якорь до номинальных оборотов. Остаточная намагниченность возбуждает параллельную обмотку, генератор выходит на рабочий режим. Теперь, если мы подключим нагрузку, при этом последовательная обмотка включена согласованно, то возникает дополнительный ток возбуждения. Последовательная обмотка становится, как бы, поддерживающей или опорной. Этот вид включения, если последовательная обмотка была рассчитана, как компенсирующая, позволяет довольно жестко поддерживать напряжение в заданных пределах. На графике это очень хорошо видно по кривой №1.

Если требуется получить некий запас напряжения, например, генератор находится на значительном удалении от потребителя и требуется учесть потери на кабельных линиях, то в последовательной катушке возбуждения увеличивают количество витков. Тем самым, мы получаем более крутую внешнюю характеристику, но поддержание напряжения на номинальных нагрузках остается по-прежнему жестким. Это видно по кривой №2.

Для сравнения, кривая №3 показывает внешнюю характеристику генератора только с параллельным возбуждением.

Так зачем же требуется встречное включение катушек возбуждения? Если вы посмотрите на кривую №4, то можете догадаться, что в случае короткого замыкания, ток возрастает до определенного момента, затем начинает падать. Из графика видно, что ток не достигает даже номинального значения, то есть, примерно 0,7 Iн. В таком варианте включения обмоток генератор без риска повреждения можно использовать для частых коротких замыканий, например сварочные работы.

К сожалению, у всех схем, где используется зависимое возбуждение, есть один существенный недостаток. Поскольку это трудно назвать возбуждением, скорее это самовозбуждение, то запускать такие генераторы вместе с нагрузкой не представляется возможным. Как я уже говорил выше, возбуждение происходит за счёт остаточного намагничивания, которое составляет буквально 2-3%. А значит, если к выводам генератора будет подключена нагрузка, ток будет стремиться по пути наименьшего сопротивления, то есть самой нагрузки. Другими словами, вместе с нагрузкой тока будет недостаточно для формирования магнитного поля.

Думаю, на этом можно закончить ознакомительную статью по генераторам переменного и постоянного тока.

Поделиться ссылкой:

Похожее

принцип устройства, сборка своими руками, плюсы и минусы

Как собрать бензогенераторДовольно часто встречаются проблемы с подачей электроэнергии в отдалённых от города поселениях, в том числе и на дачах. Поэтому многие владельцы начинают задумываться над альтернативными способами для домашнего пользования. Одним из таких является прибор для преобразования и накапливания электроэнергии — бензогенератор. Своими руками его сделать несложно. Ресурсы для переработки используются разные. Это может быть энергия солнца, ветра, воды и прочее. Вариант считается выгодным, кроме этого, основывается на простом принципе работы.

Сравнивая свойства моделей, сделанных своими руками с заводскими, отмечают некоторые просчёты. Но даже самый примитивный самодельный генератор способен выручить в ситуации полного отсутствия электроэнергии. И в плане стоимости сможет существенно сэкономить семейный бюджет.

Принцип работы генератора

В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

  1. Бензогенератор своими рукамиОдним из составляющих генератора является двигатель. Его задача — вырабатывание электроэнергии посредством сжигания топлива, чаще всего бензина или дизтоплива.
  2. Сжигаемое топливо вырабатывает продукты горения, то есть газ, под давлением которого начинает вращаться коленвал.
  3. Назначение коленчатого вала — передача импульса ведомому валу, который на выходе предоставляет некоторое количество электроэнергии.

Общая картина ясна, но необходимо понимать, что положительный результат гарантирован только в том случае, если правильно выполнены расчёты и соединения основных конструктивных частей.

Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

В зависимости от того, как совершает вращение ротор, генераторы бывают синхронного и асинхронного типа. Синхронные считаются более капризными, так как восприимчивы к изменениям напряжения. Отличаются они и сложностью конструкции. Выигрышны в этом отношении асинхронные электрогенераторы. Они имеют довольно солидный перечень технических характеристик.

Сборка бензогенератора своими руками

Для создания электрогенераторов на 220 своими руками дома с целью использования в бытовых условиях, необходимо выполнить ряд мероприятий. Для начала составляется схема и уже согласно ей определяются с деталями и порядком сборки.

Перечень основных деталей

Для сборки электрогенератора на 220 В своими руками необходимо заранее подобрать все основные детали, из которых он состоит.

  1. Как сделать бензогенератор в домашних условияхОчень редко можно встретить генератор на 220 вольт без двигателя. Его можно собрать самостоятельно. Но в этом случае на весь процесс уйдёт достаточно много времени. Для сокращения процедуры изготовления генератора двигатель можно заимствовать у вышедшего из строя оборудования. Оптимальными вариантами являются движки от стиральных машин, насосных станций, мотоблоков, бензопилы. Для более мощных можно снять автомобильный двигатель.
  2. Электростартер. Желательно использовать деталь в готовом виде, которая имеет обмотку.
  3. Электропровода и изолирующая лента.
  4. Для достижения стабильности подачи электроэнергии необходимо использовать трансформаторные или выпрямительные конструкции. Актуально это в тех случаях, когда в результате получают электроэнергию с разной мощностью. С помощью трансформатора можно увеличить или уменьшить мощность.

Принцип сборки

После того как все составляющие найдены и подготовлены, приступают непосредственно к сборке самодельного генератора переменного тока 220 В. Принцип состоит из нескольких этапов.

  1. Как собрать бензогенератор из подручных материаловПервоначально необходимо произвести расчёт мощности самодельной электростанции. Для этого двигатель подключают к электросети и определяют количество вращений. Поможет выполнить подсчёты специальный прибор, называемый тахометром. Полученный результат необходимо повысить на 10%, которые отводятся на компенсацию нагрузки. Она сможет предотвратить перегрев движка в процессе функционирования.
  2. На следующем этапе подбирают конденсаторы. При этом обязательно нужно учитывать мощность, на которую рассчитан генератор. В этом процессе могут помочь специальные таблицы, которые есть во всех нормативных документах, СНиПах и ГОСТах.
  3. Важный момент — заземление. Поскольку дело имеют с электричеством, то его отсутствие может привести к травматической ситуации. Кроме того, без заземления сроки функционирования прибора значительно сокращаются.

Сборка бензогенератораСамодельные генераторы переменного тока 220 В собрать довольно просто. Подготовленные детали соединяют между собой в такой последовательности: к двигателю подключают конденсаторы, как указано в схеме. Обращают внимание на тот факт, что ёмкость каждого последующего конденсатора такая же, как у предыдущего.

Самодельные генераторы на 220 В вполне справляются с обеспечением питания таких бытовых электроприборов, как болгарки, сварочного аппарата, электропилы и прочих.

Нюансы в использовании

Рассмотренный вариант очень прост как в сборке, так и в использовании, но имеет определённые недочёты:

  • Конструкция и принцип работы бензогенератораНеобходим постоянный контроль за температурой движка, так как нельзя давать ему перегреваться.
  • Длительность работы незначительна: чем больше работает генератор, тем меньше становиться его мощность. Поэтому периодически дают возможность самодельной электростанции отдохнуть. Оптимальная температура двигателя составляет 40−45 градусов.
  • Отсутствие автоматики будет требовать в процессе работы присутствие пользователя. Необходимо будет снимать разные показатели и контролировать процесс.

Электрогенераторы могут работать не только на бензине. Для них подойдёт любой энергоресурс, к примеру, дрова или ветряной вариант. Но мощность таких приборов незначительна, да и самих ресурсов понадобится довольно много, что становится затратным.

Плюсы и минусы самодельных генераторов

Бесспорно, генератор, собранный в заводских условиях, существенно выигрывает перед самодельными. Но, тем не менее, стоит поговорить о том, какие положительные и отрицательные стороны отмечают у приборов, изготовленных в домашних условиях.

К плюсам самодельных генераторов переменного тока 220 В относят:

  • Как работает бензогенераторВысокое мнение о себе-любимом, что для многих очень важно.
  • Аппаратом, сконструированным самостоятельно, не только пользуются, но и гордятся.
  • Финансовый вопрос стоит не на последнем месте — экономия налицо.
  • Возможность сделать электрогенератор согласно заявленным требованиям.

Кроме всех перечисленных достижений, присутствуют и негативные факторы, которые не смогут обеспечить бесперебойную работу генератора. Причиной этому могут быть частые поломки, спровоцированные такими моментами:

  • невозможность обустройства герметичных соединений между деталями;
  • неверный расчёт потребляемой мощности может вывести из строя генератор или понизить его производительность;
  • отсутствие определённого опыта.

Для начинающих можно попробовать свои силы, изготавливая самодельный бензогенератор на 12 вольт. Принцип устройства аналогичный.

Как своими руками собрать бензогенераторКак видим, электрогенераторы на 220 своими руками — неплохая альтернатива обычному электроснабжению. Он станет палочкой-выручалочкой при аварийном отсутствии электричества, поможет сэкономить, если необходимо выполнять строительные работы с помощью электроприборов. Если отсутствуют малейшие понятия обращения с электричеством, то не стоит рисковать и приступать к конструированию генератора самостоятельно без помощи специалистов.

Originally posted 2018-04-18 12:20:12.

Асинхронный генератор своими руками: устройство, принцип работы, схемы

Для питания бытовых устройств и промышленного оборудования необходим источник электроэнергии. Выработать электрический ток возможно несколькими способами. Но наиболее перспективным и экономически выгодным, на сегодняшний день, является генерация тока электрическими машинами. Самым простым в изготовлении, дешёвым и надёжным в эксплуатации оказался асинхронный генератор, вырабатывающий львиную долю потребляемой нами электроэнергии.

Применение электрических машин этого типа продиктовано их преимуществами. Асинхронные электрогенераторы, в отличие от синхронных генераторов, обеспечивают:

  • более высокую степень надёжности;
  • длительный срок эксплуатации;
  • экономичность;
  • минимальные затраты на обслуживание.

Эти и другие свойства асинхронных генераторов заложены в их конструкции.

Устройство и принцип работы

Главными рабочими частями асинхронного генератора является ротор (подвижная деталь) и статор (неподвижный). На рисунке 1 ротор расположен справа, а статор слева. Обратите внимание на устройство ротора. На нём не видно обмоток из медной проволоки. На самом деле обмотки существуют, но они состоят из алюминиевых стержней короткозамкнутых на кольца, расположенные с двух сторон. На фото стержни видны в виде косых линий.

Конструкция короткозамкнутых обмоток образует, так называемую, «беличью клетку». Пространство внутри этой клетки заполнено стальными пластинами. Если быть точным, то алюминиевые стержни впрессовываются в пазы, проделанные в сердечнике ротора.

Ротор и статор асинхронного генератораРис. 1. Ротор и статор асинхронного генератора

Асинхронная машина, устройство которой описано выше, называется генератором с короткозамкнутым ротором. Тот, кто знаком с конструкцией асинхронного электродвигателя наверняка заметил схожесть в строении этих двух машин. По сути дела они ничем не отличаются, так как асинхронный генератор и короткозамкнутый электродвигатель практически идентичны, за исключением дополнительных конденсаторов возбуждения, используемых в генераторном режиме.

Ротор расположен на валу, который сидит на подшипниках, зажимаемых с двух сторон крышками. Вся конструкция защищена металлическим корпусом. Генераторы средней и большой мощности требуют охлаждения, поэтому на валу дополнительно устанавливается вентилятор, а сам корпус делают ребристым (см. рис. 2).

Асинхронный генератор в сбореРис. 2. Асинхронный генератор в сборе

Принцип действия

По определению, генератором является устройство, преобразующее механическую энергию в электрический ток. При этом не имеет значения, какая энергия используется для вращения ротора: ветровая, потенциальная энергия воды или же внутренняя энергия, преобразуемая турбиной либо ДВС в механическую.

В результате вращения ротора магнитные силовые линии, образованные остаточной намагниченностью стальных пластин, пересекают обмотки статора. В катушках образуется ЭДС, которая, при подсоединении активных нагрузок, приводит к образованию тока в их цепях.

При этом важно, чтобы синхронная скорость вращения вала немного (примерно на 2 – 10%) превышала синхронную частоту переменного тока (задаётся количеством полюсов статора). Другими словами, необходимо обеспечить асинхронность (несовпадение) частоты вращения на величину скольжения ротора.

Следует заметить, что полученный таким образом ток будет небольшим. Чтобы повысить выходную мощность необходимо увеличить магнитную индукцию. Добиваются повышения КПД устройства путём подключения конденсаторов к выводам катушек статора.

На рисунке 3 изображена схема сварочного асинхронного альтернатора с конденсаторным возбуждением (левая часть схемы). Обратите внимание на то, что конденсаторы возбуждения подключены по схеме треугольника. Правая часть рисунка – собственно схема самого инверторного сварочного аппарата.

Схема сварочного асинхронного генератораРис. 3. Схема сварочного асинхронного генератора

Существуют и другие, более сложные схемы возбуждения, например, с применением катушек индуктивности и батареи конденсаторов. Пример такой схемы показан на рисунке 4.

Схема устройства с индуктивностямиРисунок 4. Схема устройства с индуктивностями

Отличие от синхронного генератора

Главное отличие синхронного альтернатора от асинхронного генератора в конструкции ротора. В синхронной машине ротор состоит из проволочных обмоток. Для создания магнитной индукции используется автономный источник питания (часто дополнительный маломощный генератор постоянного тока, расположенный на одной оси с ротором).

Преимущество синхронного генератора в том, что он генерирует более качественный ток и легко синхронизируется с другими альтернаторами подобного типа. Однако синхронные альтернаторы более чувствительны к перегрузкам и КЗ. Они дороже от своих асинхронных собратьев и требовательнее в обслуживании – необходимо следить за состоянием щёток.

Коэффициент гармоник или клирфактор асинхронных генераторов ниже, чем у синхронных альтернаторов. То есть они вырабатывают практически чистую электроэнергию. На таких токах устойчивее работают:

  • ИБП;
  • регулируемые зарядные устройства;
  • современные телевизионные приёмники.

Асинхронные генераторы обеспечивают уверенный запуск электромоторов, требующих больших пусковых токов. По этому показателю они, фактически, не уступают синхронным машинам. У них меньше реактивных нагрузок, что положительно сказывается на тепловом режиме, так как меньше энергии расходуется на реактивную мощность. У асинхронного альтернатора лучшая стабильность выходной частоты на разных скоростях вращения ротора.

Классификация

Генераторы короткозамкнутого типа получили наибольшее распространение, ввиду простоты их конструкции. Однако существуют и другие типы асинхронных машин: альтернаторы с фазным ротором и устройства, с применением постоянных магнитов, образующих цепь возбуждения.

На рисунке 5 для сравнения показаны два типа генераторов: слева на базе асинхронного двигателя с короткозамкнутым ротором, а справа – асинхронная машина на базе АД с фазным ротором. Даже при беглом взгляде на схематические изображения видно усложнённую конструкцию фазного ротора. Привлекает внимание наличие контактных колец (4) и механизма щёткодержателей (5). Цифрой 3 обозначены пазы для проволочной обмотки, на которую необходимо подать ток для её возбуждения.

Типы асинхронных генераторовРис. 5. Типы асинхронных генераторов

Наличие обмоток возбуждения в роторе асинхронного генератора повышает качество генерируемого электрического тока, однако при этом теряются такие достоинства как простота и надёжность. Поэтому такие устройства используются в качестве источника автономного питания только в тех сферах, где без них трудно обойтись. Постоянные магниты в роторах применяют в основном для производства маломощных генераторов.

Область применения

Наиболее часто встречается применение генераторных установок с короткозамкнутым ротором. Они недорогие, практически не нуждаются в обслуживании. Устройства, оборудованные пусковыми конденсаторами, обладают приличными показателями КПД.

Асинхронные альтернаторы часто используют в качестве автономного или резервного источника питания. С ними работают переносные бензиновые генераторы, их используют для мощных мобильных и стационарных дизельных генераторов.

Альтернаторы с трёхфазной обмоткой уверенно запускают трехфазный электродвигатель, поэтому часто используются в промышленных энергоустановках. Они также могут питать оборудование в однофазных сетях. Двухфазный режим позволяет экономить топливо ДВС, так как незадействованные обмотки находятся в режиме холостого хода.

Сфера применения довольно обширная:

  • транспортная промышленность;
  • сельское хозяйство;
  • бытовая сфера;
  • медицинские учреждения;

Асинхронные альтернаторы удобны для сооружения локальных ветровых и гидравлических электростанций.

Асинхронный генератор своими руками

Оговоримся сразу: речь пойдёт не об изготовлении генератора с нуля, а о переделывании асинхронного двигателя в альтернатор. Некоторые умельцы используют готовый статор от мотора и экспериментируют с ротором. Идея состоит в том, чтобы с помощью неодимовых магнитов сделать полюса ротора. Примерно так может выглядеть заготовка с наклеенными магнитиками (см. рис. 6):

Заготовка с наклеенными магнитамиРис. 6. Заготовка с наклеенными магнитами

Вы наклеиваете магниты на специально выточенную заготовку, посаженную на валу электродвигателя, соблюдая их полярность и угол сдвига. Для этого потребуется не менее 128 магнитиков.

Готовую конструкцию необходимо подогнать к статору и при этом обеспечить минимальный зазор между зубцами и магнитными полюсами изготовленного ротора. Поскольку магнитики плоские, придётся их шлифовать или обтачивать, при этом постоянно охлаждая конструкцию, так как неодим теряет свои магнитные свойства при высокой температуре. Если вы сделаете всё правильно – генератор заработает.

Проблема состоит в том, что в кустарных условиях очень сложно изготовить идеальный ротор. Но если у вас есть токарный станок и вы готовы потратить несколько недель на подгонку и доработки – можете поэкспериментировать.

Я предлагаю более практичный вариант – превращение асинхронного двигателя в генератор (смотрите видео ниже). Для этого вам понадобится электромотор с подходящей мощностью и приемлемой частотой вращения ротора. Мощность двигателя должна быть минимум на 50% выше от требуемой мощности альтернатора. Если такой электромотор есть в вашем распоряжении – приступайте к переработке. В противном случае лучше купить готовый генератор.

Для переработки вам потребуется 3 конденсатора марки КБГ-МН, МБГО, МБГТ (можно брать другие марки, но не электролитические). Конденсаторы подбирайте на напряжение не менее 600 В (для трёхфазного двигателя). Реактивная мощность генератора Q связанная с емкостью конденсатора следующей зависимостью: Q = 0,314·U2·C·10-6.

При увеличении нагрузки возрастает реактивная мощность, а значит, для поддержания стабильного напряжения U необходимо увеличивать ёмкость конденсаторов, добавляя новые ёмкости путём коммутации.

Видео: делаем асинхронный генератор из однофазного двигателя – Часть 1
https://www.youtube.com/watch?v=ZQO5S9F72CQ

Часть 2
https://www.youtube.com/watch?v=nDCdADUZghs

Часть 3
https://www.youtube.com/watch?v=6M_w1b2xyM8

Часть 4
https://www.youtube.com/watch?v=CONHg7p-IYE

Часть 5
https://www.youtube.com/watch?v=z2YSqVh2vM8

Часть 6
https://www.youtube.com/watch?v=FNU83kOeSbA

Для упрощения подбора конденсаторов воспользуйтесь таблицей:

Таблица 1

Мощность альтернатора (кВт-А) Ёмкость конденсатора (мкФ) на холостом ходу Ёмкость конденсатора (мкФ) при средней нагрузке Ёмкость конденсатора (мкФ) при полной нагрузке
2 28 36 60
3,5 45 56 100
5 60 75 138

На практике, обычно выбирают среднее значение, предполагая, что нагрузка не будет максимальной.

Подобрав параметры конденсаторов, подключите их к выводам обмоток статора так, как показано на схеме (рис. 7). Генератор готов.

Схема подключения конденсаторовРис. 7. Схема подключения конденсаторов

Советы по эксплуатации

Асинхронный генератор не требует особого ухода. Его обслуживание заключается в контроле состояния подшипников. На номинальных режимах устройство способно работать годами без вмешательства оператора.

Слабое звено – конденсаторы. Они могут выходить из строя, особенно тогда, когда их номиналы неправильно подобраны.

При работе генератор нагревается. Если вы часто подключаете повышенные нагрузки – следите за температурой устройства или позаботьтесь о дополнительном охлаждении.

Список использованной литературы

  • Кацман М.М. «Электрические машины»  2013
  • А.А. Усольцев «Электрические машины» 2013
  • Бартош А.И. «Электрика для любознательных» 2019

Как сделать генератор переменного тока 220в своими руками в домашних условиях

Генератор является устройством, который производит продукты, вырабатывающие электрическую энергию либо преобразующую ее в другую. Что собой представляет устройство, как сделать генератор, каков принцип его работы, в чем отличие от синхронного генератора? Об этом расскажем далее.

Устройство и принцип работы

Генератором называется электромашина, которая занимается преобразованием механической энергии в токовую электроэнергию. В большинстве случаев используется для этого вращательный тип магнитного поля. Состоит аппарат из реле, вращающегося индуктора, контактных колец, терминала, скользящей щетки, диодного моста, диодов, токосъемного кольца, статора, ротора, подшипников, роторного вала, шкива, крыльчатки и передней крышки. Нередко в конструкцию входит виток с электромагнитом, который осуществляет выработку энергии.

Генератор своими руками

Важно отметить, что генератор бывает переменного и постоянного тока. В первом случае не образовываются вихревые токи, работать аппарат может при экстремальных условиях и обладает пониженным весом. Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов.

Бывает генератор переменного тока синхронным и асинхронным. Первый это агрегат, который работает как генератор, где количество совершаемых вращений статора равно ротору. Ротор формирует магнитное поле и создает в статоре ЭДС.

Обратите внимание! В результате создается постоянный электрический магнит. Из преимуществ отмечают высокую стабильность создаваемого напряжения, из недостатков — токовую перегрузку, поскольку при завышенной нагрузке, регулятор повышает ток в роторной обмотке.

Устройство синхронного аппарата

Асинхронный аппарат состоит из короткозамкнутого ротора и точно такого же статора, как и предыдущей модели. В момент вращения ротора асинхронный генератор индуцирует электроток и магнитное поле создает синусоидальное напряжения. Поскольку он не имеет связи с ротором, то возможности в том, чтобы искусственно регулировать напряжение и ток, нет. Эти параметры изменяются под электрической нагрузкой на стартерной обмотки.

Устройство асинхронного аппарата

Принцип действия

Любой генератор действует по электромагнитному индуктивному закону, благодаря наводке электротока в замкнутой рамке пересечением вращающегося магнитного поля, создаваемое с помощью постоянных магнитов или обмоток. Электродвижущая сила попадает в замкнутый контур из коллектора и щеточного узла вместе с магнитным потоком, вращается ротор и вырабатывает напряжение. Благодаря подпружиненным щеткам, которые прижимаются к пластинчатым коллекторам, передается электроток к выходным клеммам. Далее он идет в сеть пользователя и распространяется по электрооборудованию.

Принцип работы

Отличие от синхронного генератора

Синхронный бензиновый генератор не перегружается из-за переходных режимов, которые связаны с пуском под нагрузкой из потребителей подобной мощности. Он является источником реактивной мощности, в то время как асинхронный ее потребляет. Первый не боится перегрузок при поставленном режиме благодаря системе авторегулирования через связь, которая обратна току с напряжением в проводе. Второй имеет нерегулируемую искусственно силу сцепления электромагнитного роторного поля.

Обратите внимание! Важно понимать, что асинхронная разновидность более популярна благодаря простой конструкции, неприхотливости, отсутствию надобности в техническом квалифицированном обслуживании и сравнительной дешевизне. Он ставится тогда, когда: нет высоких требований к частоте с напряжением; предполагается работать агрегату в запыленном месте; нет возможности переплачивать за другую разновидность.

Синхронная разновидность

Область применения

Генератор переменного тока — многофункциональный аппарат, благодаря которому энергию можно передавать на большие расстояния и при этом быстро ее перераспределять. Кроме того, она превращается в световую, тепловую, механическую и другую энергию по инструкции. Прост в изготовлении. Поэтому область их применения обширна. Сегодня используются такие устройства везде: как в промышленности, так и в условиях быта. Ими оснащается мощный мотор.

К примеру, электро и ветрогенератор будет полезен в то время, когда будет отключена сеть вольт, произойдет авария на электростанции, нужна будет дополнительная энергия в двигателе.

Бензиновый и магнитный генератор, благодаря небольшому весу и компактности, можно транспортировать и использовать в сельском хозяйстве, на даче, в лесу. Он послужит оборудованием быстрого реагирования и поможет создать аварийное освещение.

Область применения

Классификация прибора

Классификация прибора обширная. Сегодня он бывает асинхронным и синхронным, с неподвижным ротором или статором, однофазным, двухфазным и трехфазным, с независимым или самостоятельным возбуждением, с обмотками возбуждения или возбуждением от постоянно действующего магнита.

Обратите внимание! Стоит отметить, что на данный момент пользуются большей популярностью трехфазные модели благодаря вращающемуся круговому магнитному полю, уравновешенности системы, работы в нескольких режимах и высоких уровнях коэффициента полезного действия.

Классификация оборудования

Схема сборки устройства

Собрать электро генераторы на 220 своими руками можно по аналогии с производственной моделью. Для этого могут понадобиться видеоуроки или учебные пособия. Затем нужно правильно подключать все приборы одной системы. Сделать это можно по схеме звезда или треугольник.

В первом случае электросоединение происходит для всех концов обмоток одной точки, а во втором случае предусматривается последовательный тип обмоточных генераторных соединений. Важно отметить, что эти схемы можно использовать лишь в том случае, если нагрузка фаз равномерная. Тогда тема, как сделать генератор в домашних условиях, будет актуальной.

Схема подключения звезда

В целом, генератором называется устройство, превращающее механическую энергию в электрическую при помощи проволочной разновидности катушки магнитного поля. По количеству фаз агрегаты бывают с одной, двумя и тремя фазами.

Схема подключения треугольник

Сделать его сегодня можно своими руками, используя специальную схему, указанную выше.

Схема Подключения Генератора - tokzamer.ru

Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.


При появлении первых признаков неисправности в его работе следует максимально быстро заняться диагностикой и устранением неполадок, поскольку это может привести к серьезным последствиям.

Это связано с тем, что трехфазная модель обходится дороже. Благодаря такому подключению, протекание тока разряда от АКБ исключено.
Для чего нужен контакт «D» и «L» автомобильного генератора.

В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором.

Схема соединений генератора. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.

Схема подключения ВАЗ почти такая же, как и на более поздних моделях.

Сборка с выпрямительными диодами 2. Если ток будет завышенным, аккумулятор быстро разрядится, а если заниженным — возрастет риск возбуждения генератора на ХХ мотора холостых оборотах.

Шуи и вой. В продаже встречается довольно большое количество рубильников старого образца.

Схема цепи генератора .

Схема подключения генератора в автомобилях ВАЗ

Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Примером можно назвать случай обильного выпадения снега.


Отсоединить аккумуляторную батарею. Содержание [ Скрыть] Устройство и принцип работы Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую.

Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.

Первое, о чем следует рассказать — как запрещается выполнять подключение генератора к домашней сети. При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении «выкл», в доме снова загорится свет от электростанции.

Для тюнинга используют установки с током отдачи ампер и выше. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.

После го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. Стержень вбивается практически на всю длину в почву.

Простой способ организации автопереключения Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.
АВР на 2 ввода и генератор. Автоматический ввод резерва. AVR-02

Устройство генератора

По этой причине по обмотке ротора пропускают сначала небольшой ток, обеспечивающий намагничивание устройства. Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки.


Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Об износе могут сообщить скачки напряжения в бортовой сети автомобиля.

Единственный способ обойтись без надлежащего подключения — подсоединить к электростанции удлинитель и в него уже включить те электроприборы, в которых Вы нуждаетесь. Правильное подсоединение оборудования в розетку Однако если у Вас на даче либо дома часто происходит отключение электроэнергии, рекомендуем подключить генератор к сети через перекидной рубильник или систему автозапуска — АВР.

Устройства лучше использовать для активных нагрузок. Однако внешний контроль она не отменяет — запуск ДВС подразумевает управление дроссельной заслонкой.

Но за деньги. Генераторные установки без дополнительного выпрямителя, но с подводом к регулятору вывода фаз, применение которых, особенно японскими и американскими фирмами, расширяется, выполняются по схеме рис.


Все изношенные и вышедшие из строя элементы подлежат ремонту, но обычно они меняются. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются.

Содержание [ Скрыть] Устройство и принцип работы Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. Следует обратить внимание на то, что под термином «выпрямительный диод» не всегда скрывается привычная конструкция, имеющая корпус, выводы и т. Основной минус подключения электрогенератора через АВР — это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Есть смысл использования автоматического устройства переключения.

Полупроводниковые диоды находятся в открытом состоянии и не оказывают существенного сопротивления прохождению тока при приложении к ним напряжения в прямом направлении и практически не пропускают ток при обратном напряжении. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей.
2. Система зарядки — 1

Комментарии и отзывы

В основе схемы автомобильного генератора лежит принцип электромагнитной индукции.

К ABP подключается параллельно генератора.

Современные системы автоматического управления выпускаются для решения, в том числе и управления генераторами.

Ручное переключение на электрогенератор дешевле. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Другие рекомендации Провести подключение генератора можно самостоятельно.

См. также: Проверка петли фаза ноль методика

Выпрямитель состоит из трех пар диодов, которые установлены на токопроводящем основании и попарно объединяются друг с дружкой. Контактные кольца используются для запитки обмотки.

Только если Ваша резервная станция маломощная до 4 кВт допускается подсоединить ее через розетку. У многих типов генераторных установок обмотка возбуждения имеет свой выпрямитель, собранный из 3-х диодов.

Типичные ошибки

Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора. Температура работоспособной генераторной установки может составлять до 90 градусов, но если имеется явный перегрев, следует произвести диагностику работоспособности диодного моста. С этого момента устройство дает ток, который необходим для питания нагрузки в автомобиле и подзаряда АКБ. Особенностей управления, подключения и заливки топлива.

Включается стартер и электростанция начинает работу. Также автовладелец должен запомнить и ряд запретов, а именно: Не оставляйте машину с подключенной АКБ, если имеются подозрения поломки диодного моста. Современные системы автоматического управления выпускаются для решения, в том числе и управления генераторами. Но как только двигатель начинает работать, на генераторе вырабатывается ток. Реле регулятора.
Проводка с нуля. Иж юпитер/планета 4,5

Инверторный электрогенератор: идеальная синусоида напряжения | Электрогенераторы | Блог

Инверторные электрогенераторы завоевывают все большую популярность. Оно и понятно — их ассортимент увеличивается, а стоимость приближается к обычным генераторам. Об их преимуществах над классическими наслышаны многие, кто хоть немного интересовался автономными электростанциями. Так в чем же заключаются их достоинства и насколько они хороши на самом деле?

Инверторный электрогенератор — что это?

В основе электрогенераторов положен принцип выработки электрической энергии за счет преобразования механической энергии двигателя внутреннего сгорания в электрическую путем вращения генератора переменного тока — альтернатора.

В бытовых моделях чаще всего применяют синхронные генераторы переменного тока. Генератор состоит из статора и ротора. На статоре расположены обмотки, с которых снимается вырабатываемое генератором переменное напряжение. На роторе же — несколько полюсов с магнитами. Это могут быть как электромагниты, так и постоянные магниты, например, мощные неодимовые. Ротор вращается, создавая переменное магнитное поле, которое пронизывает обмотку статора, в результате чего в последней появляется электродвижущая сила, или, проще говоря, напряжение.

Схема классического электрогенераторабез инверторной технологии

Что же такое инверторные электростанции? Инвертор — это электронное устройство, предназначенное для преобразования постоянного тока в переменный. Таким образом, в инверторных электростанциях выходное переменное напряжение получают не напрямую от генератора переменного тока, а от инверторного преобразователя. Но пытливый читатель, вероятно, заметил, что инвертор преобразует постоянный ток в переменный. А где же его взять, если с обмоток статора снимается переменное напряжение? Все правильно, от генератора переменного тока получается переменное напряжение. Для получения же постоянного напряжения используют выпрямители.

Схема электрогенератора с использованиемнезависимого формирователя выходного напряжения

Если в электростанции отсутствует инверторный преобразователь (далее будем называть такие электростанции классическими), то необходимое напряжение снимается напрямую с обмоток статора.

Зачем же так все усложнять, если можно просто подключить необходимое электрооборудование к обмотке статора генератора переменного тока и завести двигатель. На то есть, как минимум, три веские причины:

  1. Требуется не абы какое переменное напряжение, а с вполне определенными контролируемыми характеристиками.
  2. А еще требуется легкое и компактное устройство в целом.
  3. И было бы очень неплохо, чтобы это устройство поглощало как можно меньше горючего.

Думается, что эти причины стоят того, что бы немного заморочиться. Начнем с самого важного — характеристик переменного напряжения, требуемого для питания электроприборов.

Характеристики переменного напряжения

Какими же характеристиками должен обладать электрический ток, получаемый от автономной электростанции?

Пойдем простым логическим путем — если к электростанции планируется подключать бытовые электроприборы, то электрическое напряжение, получаемое от автономной электростанции, должно иметь те же характеристики, что и напряжение в обычной розетке.

Согласно ГОСТ 32144-2013 «Нормы качества электроэнергии в системах электроснабжения общего назначения», основные характеристики напряжения в бытовой электросети должны удовлетворять следующим значениям:

  • номинальное значение напряжения — 220 Вольт,
  • допустимое отклонение от номинального напряжения — ±10%,
  • номинальное значение частоты напряжения — 50 Гц,
  • допустимое отклонение частоты — ±5 Гц (для автономных систем электроснабжения).

Форма напряжения должна быть синусоидальной с минимальными искажениями. «Качество» синуса определяется уровнем гармонических искажений.

Допустимый уровень гармонических искажений по напряжению не должен превышать 8 %. Зачастую именно искажения формы напряжения, которую выдают автономные электростанции, является причиной плохой работы, а то и вовсе неработоспособности подключаемого электрооборудования.

Синусоидальный сигнал «высокого качества» можно посмотреть на экране осциллографа, подключив его к выходу специального генератора сигналов, который предназначен для тестирования различных устройств.

Синусоидальный сигнал частотой 50 Гц на экране осциллографа Hantek DSO5202P, полученный со специального генератора сигналов

Можно оценить и частотный спектр этого сигнала. Например, используя программу SpectraPlus и звуковую карту Sound Blaster X-Fi Xtreme Audio SB0790, можно получить вот такой график и значение коэффициента гармоник, которое в данном случае не превышает 0,03 %.

Частотный спектр сигнала, полученного со специального генератора

С точки зрения ценителей хорошего звука данную форму напряжения нельзя назвать идеальной, а вот инженер-электрик наверняка посчитает такую форму напряжения образцовой.

Некоторые электронные приборы и электрооборудование допускают электропитание с худшими характеристиками, чем указано в ГОСТе, но если требуется «универсальный» электрогенератор, к которому можно было бы подключать любые устройства, не задумываясь о последствиях, то характеристики его напряжения должны быть максимально приближены к требованиям ГОСТа.

А что творится в обычной розетке?

Чтобы понимать, о чем идет речь и какие в реальности основные параметры напряжения в бытовой электросети, были проведены их измерения.

Форма напряжения частотой 50 Гц в бытовой электросети

Спектр напряжения в бытовой электросети

По результатам измерений коэффициент гармоник (уровень гармонических искажений) по напряжению в бытовой электросети составил около 3.4 %, что полностью укладывается в требования ГОСТа. Изменения напряжения в течение двух часов не превышали допуски, указанные в ГОСТ.

Изменение напряжения в бытовой электросети в течение двух часов

Изменения частоты напряжения в бытовой электросети минимальны и не превышают 0,05 Гц.

Изменение частоты напряжения в бытовой электросети в течение 1 часа

Такая точность необходима в большей степени для синхронизации промышленных электрогенераторов, установленных на ТЭЦ, ГЭС, АЭС и прочих электростанциях. Для бытовых потребителей электроэнергии такая точность, как правило, избыточна. Поэтому в ГОСТе отдельно указаны допуски на отклонение частоты для автономных систем электроснабжения, значения которых составляют ±5 Гц.

С качеством электрической энергии разобрались, вернемся к электрогенераторам.

Классическая автономная электростанция

Для того, чтобы получить напряжение с требуемыми характеристиками, в классической электростанции необходимо выполнить несколько условий.

У синхронных генераторов частота выходного напряжения пропорциональна частоте вращения ротора. Если вращать ротор со скоростью 1500 оборотов в минуту, то на выходе получим напряжение частотой 50 Гц. При этом ротор должен быть двухполюсным, то есть иметь два магнита, закрепленных на противоположных сторонах оси ротора. Для двигателя внутреннего сгорания 1500 об/мин — это оптимальное значение, поэтому ось ротора напрямую соединяется с осью коленчатого вала двигателя. Теперь требуется тщательно следить за оборотами двигателя и поддерживать их на заданном уровне для обеспечения стабильной частоты получаемого переменного напряжения.

Нужную частоту получили, теперь разберемся с напряжением на выходе. Альтернатор, по сути, является источником тока, а не напряжения, поэтому выходное напряжение при условии постоянства оборотов будет зависеть от величины нагрузки. Чем больше нагрузка, тем меньше напряжение.

А еще выходное напряжение зависит от величины вращающегося магнитного поля, которое создают магниты на роторе. Силу магнитного поля можно менять, если установить на роторе электромагниты. Теперь, меняя ток в обмотках электромагнитов, можно регулировать выходное напряжение альтернатора. Так как ротор вращается, то для подачи тока в его обмотки применяют скользящие контакты — щетки. Устройство, которое поддерживает выходное напряжение генератора на уровне 220–230 В путем непрерывной регулировки тока в обмотках ротора, называется автоматическим регулятором напряжения (automatic voltage regulator — AVR). Без AVR синхронные генераторы в автономных электростанциях не применяются. Данные устройства чаще всего устанавливаются в корпусе альтернатора и выглядят примерно так.

Автоматический регулятор напряжения (AVR)

А вот так выглядит типичный альтернатор, установленный на классической автономной электростанции.

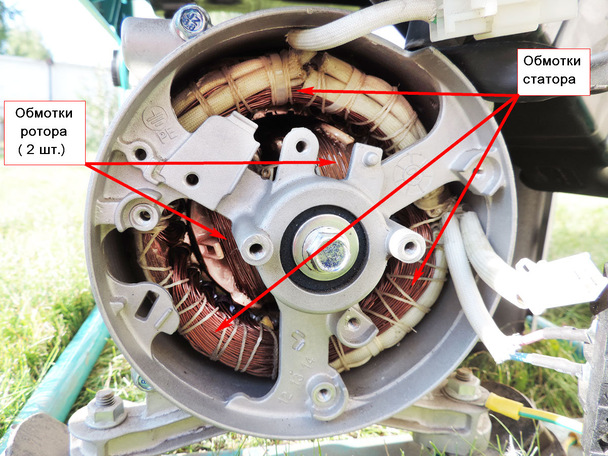

Типичный синхронный альтернатор мощностью 2,2 кВт. Сверху со снятой задней крышкой и демонтированным AVR, снизу вид сбоку с ориентировочными размерами

Как видно на фото, конструкция довольно громоздкая. Альтернатор сопоставим по размерам с применяемым двигателем внутреннего сгорания. При частоте выходного напряжения в 50 Гц и используемому принципу поддержания выходного напряжения на должном уровне уменьшить габариты альтернатора практически не возможно.

Характеристики напряжения в классическом электрогенераторе

Форма выходного напряжения классической автономной электростанции номинальной мощностью 2.2 кВт показана на трех осциллограммах ниже при мощностях нагрузки в 100 Вт, 900 Вт и 1700 Вт соответственно.

Нагрузка 100 Вт                      Нагрузка 900 Вт                   Нагрузка 1700 Вт

Форма выходного напряжения на выходе классической автономной электростанции номинальной мощностью 2.2 кВт

Нетрудно заметить, что форма напряжения отличается от «идеальной» синусоиды. Частотные спектры сигналов и значения коэффициента гармоник показаны ниже на графиках.

Нагрузка 100 Вт                                       Нагрузка 900 Вт

Нагрузка 1700 Вт

При мощностях нагрузки 900 и 1700 Вт коэффициент гармоник превышает требования ГОСТа.

Далее показана зависимость выходного напряжения от величины нагрузки.

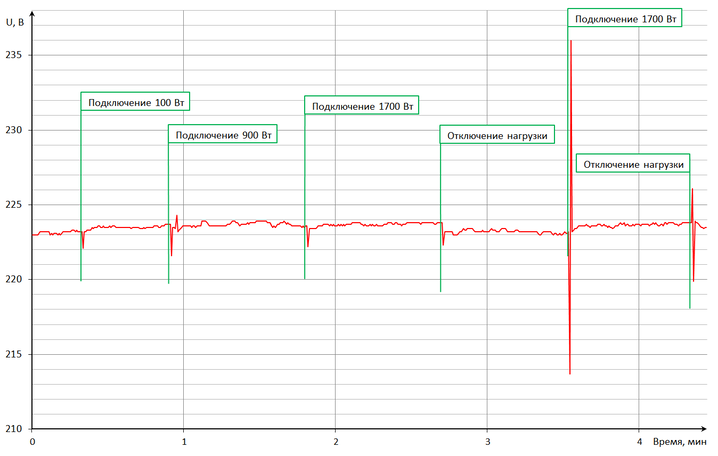

Зависимость выходного напряжения от величины нагрузки

Что интересно, при увеличении нагрузки выходное напряжение генератора даже немного повышается. Это особенности работы AVR. В целом значение выходного напряжения достаточно стабильно. Тут некоторую озабоченность вызывают кратковременные всплески напряжения в моменты подключения нагрузки. Особенно это заметно, если к ненагруженному генератору сразу подключить довольно мощную нагрузку. В данном случае в момент подключении к генератору нагрузки в 1700 Вт сразу наблюдается провал напряжения на 9-10 вольт, затем кратковременный подъем на 11-12 вольт. Это результат работы системы AVR и системы автоматического поддержания оборотов двигателя, которые имеют естественную инерционность и не могут мгновенно производить регулировку.

А вот так меняется частота выходного напряжения при подключении нагрузки разной мощности.

Зависимость частоты выходного напряжения от величины нагрузки

При работе электростанции без нагрузки или при малой нагрузке частота напряжения немного завышена относительно номинального значения (50 Гц), это сделано умышлено, так как при номинальной нагрузке обороты двигателя в любом случае упадут даже при задействованной автоматической регулировке оборотов. А для электрооборудования незначительное повышение частоты питающего напряжения менее вредно, чем ее понижение, в особенности для устройств с трансформаторным питанием. При снижении частоты у трансформаторов увеличивается ток холостого хода, а значит и нагрев.

Как бы то ни было, характеристики напряжения исследуемой классической электростанции вполне удовлетворяют требованиям ГОСТа, за исключением гармонических искажений выходного напряжения. Но для большинства оборудования это вполне допустимо.

Инверторная автономная электростанция

В инверторных электростанциях тоже используется синхронный генератор переменного тока. Но его конструкция отличается от тех, которые используются в классических электростанциях.

Какие же требования предъявляются к генератору переменного тока инверторной электростанции, чтобы получить напряжение с требуемыми характеристиками? А требования эти очень лояльные, так как формированием нужных характеристик выходного напряжения занимается инверторный преобразователь, а не альтернатор. В этом и кроется ключевое отличие инверторных электростанций от классических.

Самое интересное заключается в том, что становится не важно, какая частота напряжения будет на выходе альтернатора, так как напряжение будет преобразовано в постоянное, а у него частота как параметр отсутствует в принципе. Это дает возможность применения многополюсного генератора с внешним ротором, обмотки которого работают на повышенной частоте (примерно 400–600 Гц).

Отпадает необходимость в роторе с обмоткой для создания электромагнита. Блок AVR тоже становится лишним. Ведь уровень напряжения, необходимый для питания инвертора можно регулировать, изменяя обороты двигателя. Поэтому на роторе можно установить постоянные магниты. Все эти конструктивные особенности значительно уменьшают размеры и вес альтернатора.

Синхронный многополюсный альтернатор с внешним ротором на постоянных магнитах мощностью 1,25 кВт

Показанная на фото инверторная электростанция имеет в составе два многополюсных генератора переменного тока, которые установлены по обе стороны коленчатого вала. В результате параллельной работы двух альтернаторов номинальная мощность электростанции составляет 2,5 кВт.

А вот так выглядит типичный блок формирователя выходного напряжения, в составе которого установлен выпрямитель и, собственно, инвертор. Размеры данного блока 175х130х80 мм.

Характеристики напряжения инверторного электрогенератора

Форма выходного напряжения инверторной электростанции номинальной мощностью 2 кВт показана на трех осциллограммах ниже при мощностях нагрузки в 100 Вт, 900 Вт и 1700 Вт соответственно.

Форма выходного напряжения на выходе инверторной электростанции номинальной мощностью 2 кВт

Форма напряжения близка к «идеальной» синусоиде. Измерения коэффициента гармоник показали отличные результаты. Уровень искажений меньше, чем в бытовой электросети и в несколько раз меньше требований ГОСТа.

Нагрузка 100 Вт                                       Нагрузка 900 Вт

Нагрузка 1700 Вт

Уровень гармоник выходного напряжения инверторной электростанциипри разных величинах нагрузки

Далее показана зависимость выходного напряжения от подключаемой нагрузки.

Зависимость выходного напряжения от величины нагрузки

При увеличении нагрузки напряжение уменьшается, но незначительно. Наблюдаются провалы напряжения в моменты подключения нагрузки. Более всего это заметно при резком увеличении нагрузки с нуля. Такие провалы объясняются конкретными схемотехническими решениями при разработке инвертора и в разных реализациях могут отличаться по величине.

А вот если посмотреть на график частоты выходного напряжения от нагрузки, то увидим ровненькую горизонтальную линию. При этом нагрузка к генератору подключалась аналогично предыдущему графику. Такие стабильные параметры являются следствием того, что инверторный преобразователь имеет свой собственный задающий электронный генератор, и его частота никак не зависит от оборотов двигателя.

Параметры напряжения инверторной электростанции полностью удовлетворяют требованиям ГОСТа. Отличительной особенностью являются малые гармонические искажения выходного напряжения и высокая стабильность частоты.

В каждой бочке бывает ложка…

Нельзя не отметить одну особенность инвертора, которой пользуются производители, чтобы удешевить его конструкцию. Дело в том, что по определению инвертор — это устройство, которое преобразует постоянное напряжение в переменное. При этом речь не идет о форме этого переменного напряжения. Синусоидальную форму выходного напряжения чисто технически получить несколько сложнее, чем прямоугольную. В результате некоторые производители устанавливают на свои электростанции инверторы, которые вместо синуса дают прямоугольные импульсы частотой 50 Гц, при этом их ширина и амплитуда подобраны таким образом, что дают среднеквадратическое значение напряжения как раз в 220–230 В. Все это называют ступенчатой аппроксимацией синусоиды. Ниже показана форма выходного напряжения инверторной электростанции с выходным напряжением в виде как раз той самой ступенчатой аппроксимации.

Форма выходного напряжения инверторной электростанции со ступенчатой аппроксимацией синусоиды

Да, некоторое оборудование вполне сносно переваривает такую форму напряжения, но называть такую электростанцию универсальной для питания любого электрооборудования было бы опрометчиво. Сложно гарантировать стабильную и безотказную работу оборудования, подключенного к такому электрогенератору. Либо надо знать, что подключаемое оборудование допускает работу от напряжения такой формы.

К сожалению, производители зачастую умалчивают об этом параметре, но зато громко заявляют, если их изделие выдает «чистый» синус.

Что в итоге?

Основным преимуществом инверторных электростанций является малый вес и габариты. В среднем инверторная электростанция в 1,5-2 раза легче и меньше классической. Такие показатели удалось достичь благодаря применению многополюсного генератора переменного тока с внешним ротором на постоянных магнитах и работающего на повышенной частоте. А применяется такой генератор как раз из-за независимого формирователя выходного напряжения — инвертора. Ко всему прочему все эти технические решения увеличивают КПД электрогенератора, что уменьшает потребление горючего двигателем.

Что касается качества выходного напряжения, то тут неоспоримым преимуществом инвертора по сравнению с классической электростанцией является низкий уровень искажений формы выходного напряжения. На выходе практически идеальная синусоида (если, конечно, не попался инвертор с аппроксимацией). Тоже можно сказать и о стабильности частоты. Такие параметры позволяют использовать инверторную электростанцию для питания любого оборудования, не опасаясь негативных последствий.

Стабильность напряжения инверторной электростанции ничем не выделяется на фоне этого же параметра классического электрогенератора. И у того, и другого устройства этот параметр находится на должном уровне и зависит от применяемых решений при разработке и изготовлении AVR или инвертора.

Как сделать генератор из асинхронного двигателя (видео, схема 220В)

Данная задача требует выполнения ряда манипуляций, которые должны сопровождаться четким пониманием принципов и режимов функционирования такого оборудования.

Что собой представляет и как работает

Эл двигатель асинхронного типа – это машина, в которой происходит трансформация электрической энергии в механическую и тепловую. Такой переход становится возможным благодаря явлению электромагнитной индукции, которая возникает между обмотками статора и ротора. Особенностью асинхронных двигателей является тот факт, что частота вращения этих двух ключевых его элементов отличается.

Двигатель асинхронный трехфазный

Конструктивные особенности типичного эл двигателя можно видеть на иллюстрации. И статор, и ротор представляют собой соосные круглого сечения объекты, изготавливаются путем набора достаточного количества пластин из специальной стали. Пластины статора имеют пазы на внутренней части кольца и при совмещении образуют продольные канавки, в которые наматывается обмотка из медной проволоки. Для ротора, ее роль играют алюминиевые прутки, они также вставляются в пазы сердечника, но с обеих сторон замыкаются стопорными пластинами.

Во время подачи напряжения на обмотки статора, на них возникает и начинает вращаться электромагнитное поле. В связи с тем, что частота вращения ротора заведомо меньше, между обмотками наводится ЭДС и центральный вал начинает двигаться. Не синхронность частот связана не только с теоретическими основами процесса, но и с фактическим трением опорных подшипников вала, оно будет его несколько тормозить относительно поля статора.

Что такое электрический генератор?

Генератор представляет собой эл машину, преобразовывающую механическую и тепловую энергии в электрическую. С этой точки зрения он является устройством прямо противоположным по принципу действия и режиму функционирования к асинхронному двигателю. Более того, наиболее распространенным типом электрогенераторов являются индукционные.

Как мы помним из выше описанной теории, такое становится возможным только при разности оборотов магнитных полей статора и ротора. Из это следует один закономерный вывод (учитывая также принцип обратимости, упомянутый вначале статьи) – теоретически возможно сделать генератор из асинхронника, кроме того, это задача, решаемая самостоятельно за счет перемотки.

Работа двигателя в режиме генератора

Любой асинхронный электрогенератор используется в качестве некоего трансформатора, где механическая энергия от вращения вала двигателя, преобразуется в переменный ток. Такое становится возможным тогда, когда его скорость становится выше синхронной (порядка 1500 об/мин).  Классическую схему переделки и подключения двигателя в режиме электрогенератора с выработкой трехфазного тока можно легко собрать своими руками:

Схема переделки и подключения двигателя в режиме электрогенератора с выработкой трехфазного тока

Чтобы достичь такой стартовой частоты вращения, необходимо приложить довольно большой крутящий момент (например, за счет подключения двигателя внутреннего сгорания в бензогенераторе или крыльчатки в ветряке). Как только частота вращения достигает значения синхронной, начинает действовать конденсаторная батарея, создающая емкостный ток. За счет этого происходит самовозбуждение обмоток статора и выработка электрического тока (режим генерирования).

Необходимым условием устойчивой работы такого электрогенератора с промышленной частотой сети 50 Гц, является соответствие его частотных характеристик:

  1. Скорость его вращения должна превышать асинхронную (частоту работы самого двигателя) на процент скольжения (от 2 до 10%),
  2. Значение скорости вращения генератора должно соответствовать синхронной скорости.

Как самостоятельно собрать асинхронный генератор?

Обладая полученными знаниями, смекалкой и умением работать с информацией, можно своими руками собрать/переделать работоспособный генератор из двигателя. Для этого необходимо совершить точные действия следующей последовательности:

  1. Вычисляется реальная (асинхронная) частота вращения двигателя, который планируется применить в качестве электрогенератора. Для определения оборотов на подключенном к сети агрегате можно использовать тахограф,
  2. Определяется синхронная частота двигателя, которая одновременно будет асинхронной для генератора. Здесь учитывается величина скольжения (2-10%). Допустим, измерения показали скорость вращения на уровне 1450 об/мин. Требуемая частота работы электрогенератора будет составлять:

nГЕН = (1,02…1,1)nДВ= (1,02…1,1)·1450 = 1479…1595 об/мин,

  1. Подбор конденсатора необходимой емкости (используются стандартные сравнительные таблицы данных).

На этом можно и поставить точку, но если требуется напряжение однофазной сети 220В, то режим функционирования такого устройства потребует внедрения в приведенную ранее схему понижающего трансформатора.

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

  1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки,
  2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра,
  3. Генератора на неодимовых магнитах,
  4. Трехфазного бензогенератора,
  5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

Простая схема генератора высокого напряжения - Дуговый генератор

Здесь объясняется простая схема генератора высокого напряжения, которую можно использовать для повышения любого уровня постоянного тока примерно до 20 раз или в зависимости от номинала вторичной обмотки трансформатора.

Работа схемы

Как видно из показанной принципиальной схемы высоковольтного дугового генератора, в нем используется стандартная конфигурация генератора с блокировкой транзистора для генерирования необходимого повышенного напряжения на выходной обмотке трансформатора.

Схема может быть понята следующим образом:

Транзистор проводит и управляет соответствующей обмоткой трансформатора через коллектор / эмиттер в момент, когда мощность подается в центр трансформатора.

Принципиальная схема

Верхняя половина обмотки трансформатора просто обеспечивает обратную связь с базой транзистора через C2, так что T1 остается заблокированным в режиме проводимости, пока C2 не зарядится полностью, сломав защелку и заставив транзистор начать цикл проведения заново.

R1, который представляет собой резистор 1 кОм, расположен так, чтобы ограничить базовое возбуждение для T1 до безопасных пределов, в то время как VR1, который представляет собой предварительную установку 22 кОм, может быть отрегулирован для получения эффективно пульсирующей частоты T1.

C2 можно также точно настроить, пробуя другие значения до тех пор, пока на выходе trafo не будет достигнута максимально возможная мощность.
Трансформатор может быть любым понижающим трансформатором с железным сердечником (500 мА), обычно используемым в переходных блоках переменного / постоянного тока трансформаторного типа.

Выходной сигнал прямо на выходе трансформатора будет на номинальном уровне вторичной обмотки, например, если это вторичная обмотка 220 В, то можно ожидать, что выход будет на этом уровне.

Вышеупомянутый уровень может быть дополнительно усилен или повышен с помощью подключенного диода, цепи накачки заряда конденсатора, подобной сети генератора кокрофта-уолтона.

Сеть поднимает уровень 220 В до многих сотен вольт, что может быть вызвано искрой на правильно расположенных концевых выводах схемы накачки заряда.

Схема также может быть использована в летучих мышах против комаров, заменив трансформатор с железным сердечником на аналог с ферритовым сердечником.

О Swagatam

Я инженер-электроник (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.

Автоматический выключатель генератора - домкраты малые двигатели

Circuit Breaker 20 Amp 209872GS
Briggs and Stratton Power Products Logo
more info
Номер детали: 209872GS
Технические характеристики
AMP: 20A
Тип оборудования: Генератор
Подходит для модели
BRIGGS AND STRATTON: 040248-0 Генератор, 1677-0 Генератор, 1678-0 Генератор, 030210-2 Портативный генератор, 030215-0 Портативный генератор, 030215-1 Портативный генератор, 030217-0 Портативный генератор, 030219-0 Портативный генератор , 030222-0 Переносной генератор, 030228-0 Переносной генератор, 030230-0 Переносной генератор, 030240-0 Переносной генератор, 030204-0 Переносной генератор, 030247-1 Переносной генератор, 030247-2 Переносной генератор, 030255-0 Переносной генератор, 030319 -0 Переносной генератор, 030320-0 Переносной генератор, 030325-0 Переносной генератор, 030207-0 Переносной генератор, 030209-0 Переносной генератор, 030209-1 Переносной генератор, 030209-2 Переносной генератор, 030210-1 Переносной генератор, 030384-0 Переносной генератор, Переносной генератор 030385-0, Переносной генератор 0566-0, Переносной генератор 030387-0, Переносной генератор 1006-0, Переносной генератор 1006-1, Переносной генератор 1010-0, Переносной генератор 0413-0, Переносной генератор 1013-0 , Переносной генератор 1017-0, Переносной генератор 0417-0 r, Переносной генератор 1019-0, Переносной генератор 0421-0, Переносной генератор 1019-1,
BRIGGS AND STRATTON: Переносной генератор 1019-3, Переносной генератор 1020-0, Переносной генератор 1020-1, Переносной генератор 1033-0 , Переносной генератор 1140-0, Переносной генератор 1140-1, Переносной генератор 1140-2, Переносной генератор 1190-0, Переносной генератор 1263-0, Переносной генератор 1277-0, Переносной генератор 1278-0, Переносной генератор 1305-0, 1306 -0 Переносной генератор, Переносной генератор 1312-0, Переносной генератор 1314-0, Переносной генератор 1315-0, Переносной генератор 1329-0, Переносной генератор 1338-1,
BRIGGS AND STRATTON: Переносной генератор 1339-0, 1356- 0 Переносной генератор, Переносной генератор 1415-0, Генератор 9785-0 8000 Вт (Ред. 0 6/5/95), Генератор 9778-0 5,500XL 5,500 Вт, Генератор 9719-1 SVP5000, 5000 Вт, Генератор 9719-0 SVP 5000, 9719-3 Генератор SVP 5000, 9586-0 Генератор 3500 Вт, 9580-1 Генератор 4000 Вт, 9580-0 Генератор 4000 Вт, 957 9-1 Генератор на 5000 Вт, 9579-0 Генератор на 5000 Вт, 9578-1 Генератор на 4000 Вт, 9578-0 Генератор на 4000 Вт, 9528-1 Генератор на 5000 Вт EP5000, 9528-0 Генератор на 5000 Вт, 9540-0 Генератор на 3500 Вт, 9487-0 C5000 Генератор мощностью 5000 Вт, 9486-0 Генератор C5000 мощностью 5000 Вт, 9477-0 Генератор C5000 мощностью 5000 Вт, 9451-0 Генератор мощностью 5000 Вт, 9447-1 Генератор мощностью 4000 Вт (Ред. 1 16.06.95), 9683-0 Smartweld 300 Welder, 9683-1 Smartweld 300 Welder, 9904-0 Генератор 10,000 XL, Генератор 9886-0 8,000 XL (Rev 0 12/6/95), Генератор 9870-0 SVP 5000, Генератор 9868-0 5,000 Вт (пересмотренный) , 9884-0 Генератор SVP 5000, 9863-0 Генератор 10,000 Вт, 9883-0 Генератор SVP 4200, 9862-1 Генератор 8,000 Ватт,
BRIGGS AND STRATTON: Переносной генератор 1470-0, Переносной генератор 1646-5, 1647- 0 Переносной генератор, Переносной генератор 1648-0, Переносной генератор 1470-1, Переносной генератор 1525-0, Переносной генератор 1648-1, Переносной генератор 1649-0, Переносной генератор 1652-0, Переносной генератор 1577-0 erator, 1642-0 Portable Generator, 1642-1 Portable Generator, 1654-0 Portable Generator
BRIGGS AND STRATTON: 9386-2 C8000 Генератор 8000 Вт, 9431-0 Генератор 1350 Вт, 9386-1 Генератор C8000 8000 Вт, 9430 -0 C5000 Генератор 5000 Вт, 9374-2 Генератор 8000 Вт, 9429-1 Генератор C5000 5000 Вт, 9423-1 Генератор C4000 4000 Вт, 9374-1 Генератор 8000 Вт, 9423-0 Генератор C4000 4000 Вт, 9421-0 S4000 4000 Генератор мощности, 9404-2 Генератор 8000 Вт, 9288-3 Генератор 8000 Вт, Генератор 9288-2 R-8000, 9288-0 Генератор 8000 Вт, 9217-0 Генератор 2400 Вт, 9216-1 Генератор 5000 Вт, 9374-0 8000 Генератор ватт, 9216-0 Генератор на 5000 Вт, 9335-0 Генератор на 4000 Вт, 9162-7 Генератор на 8000 Вт, 9162-2 Генератор на 8000 Вт, 9162-1 Генератор на 8000 Вт, 9162-0 Генератор на 8000 Вт, 9163-2 8000 Вт Генератор, 9163-1 Генератор 8000 Вт, 9163-0 Генератор 8000 Вт,
BRIGGS AND STRATTON: 9862-0 Генератор 8000 Вт, 9861- 0 Генератор 6500 Вт, 9860-0 Генератор 5500 Вт (пересмотренный), 9856-0 Генератор POWERPLUS 5000 Вт, Генератор 9809-2 MC 10000, 9809-0 Генератор MC 10000, Генератор 9807-2 MC8000, 9447-0 Генератор 4000 Вт, 9446-3 Генератор 2400 Вт, 9446-2 Генератор 2400 Вт, 9446-1 Генератор 2400 Вт, 9446-0 Генератор 2400 Вт, 9438-0 Генератор 5000 Вт, 9437-0 Генератор 4000 Вт, 9404-1 Генератор 8000 Вт, 9436 -0 Генератор на 5000 Вт, 9435-0 Генератор на 4000 Вт, 9397-0 Генератор на 5000 Вт, 9434-0 Генератор на 5000 Вт, 9433-0 Генератор на 4000 Вт, 9396-0 Генератор на 4000 Вт, 9432-0 Генератор на 2250 Вт,
Заменяет OEM
Продукция Briggs and Stratton Power: 75207GS Продукты Briggs and Stratton Power: 209872 GS
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
