РадиоКот :: Электрозажигалка для газовой плиты
РадиоКот >Схемы >Аналоговые схемы >Бытовая техника >Электрозажигалка для газовой плиты
Доброго здравия всем читателям, а Кота с прошедшей днюхой, да не опустеет его миска, а лоток пребудет чистым! Сегодня я расскажу о постройке одной полезной в быту вещицы-электрозажигалки для газовой плиты, да не простой, а портативной, работающей от батареек (таковое устройство от сети 220в., ИМХО, жесть, из пушки по воробьям). Конечно, нельзя не отметить, что гораздо проще не мучиться с намоткой всяких там дросселей и трансформаторов, а взять и купить готовую в хозмаге, она недорогая, но меня давно, будто мышь, грызла навязчивая идея сотворить это самостоятельно. И вот, в один день я все же раскопал в запасах кучку катушек-мотушек и ферритов и полез в мировую паутину в поисках подходящей схемки. И таки нашел, и даже несколько статеек к ней с описанием.
Но, к превеликой досаде, нигде не было полноценного описания дросселя блокинг-генератора. Калибр провода, сколько витков.. Обратившись на пару форумов, также не добрался до сути. Однако, толковую подсказку мне таки дали, указав на журнальчик Радио за Сентябрь 1985 года, с.25, автор Трофимов.
В оригинальном виде оно мне было не надо: транзюки-германцы, какая-то лампа в разрядной части.. Почесав левой задней лапой за правым ухом, было решено скрестить слона с удавом-генератор взять из Радио, а разрядную часть из первой схемы. Вышло вот что:
Собственно, принцип работы нехитрый. Сначала блокинг-генератор на VT1 и VT2 через трансформатор TR1 повышает напряжение примерно до 40-50 вольт (пардон, нет осла для точных наблюдений), потом импульсы через выпрямительный диод VD1 заряжают конденсатор С2, когда напряжение на нем достаточно вырастает, через делитель R3R4 на управляющем электроде тиристора VS1 создается достаточный потенциал для его открытия, и он разряжает С2 через первичку TR2, затем цикл повторяется.
О детальках: в генераторе можно применить очень многие маломощные транзисторы, но лучше с напряжением К-Э не ниже 25 вольт и током коллектора от 0,5А. Тиристор также особо без разницы, 600в. 0,6А или мощнее. Я взял первое попавшееся по этим характеристикам, и все заработало. Подбором резистора R1 устанавливается потребляемый ток, у меня с литиевым элементом 18650 и R2=10кОм вышло потребление чуть более 0,2А, на дальнейший подбор забил, и так сойдет (с.), вы можете понизить его по своему усмотрению, лишь бы была искра. От емкости С2 зависит частота разрядов, больше-реже. Выключатель S1-любая маленькая кнопка без фиксации. Прилагаю плату, но не забудьте ее при нужде подредактировать под размеры и особенно ЦОКОЛЕВКУ ваших конкретных деталек.
Трансформатором TR1 у меня послужила ферритовая гантелька с четырьмя ногами, отпаянная откуда-то из телевизора или монитора (вверху на первом фото в центре кадра). Диаметр сердечника 4мм., доступная длина намотки 7мм, шляпка 8мм. Сначала мотается первичка, 30 витков провода калибром 0,15-0,2мм., поверх нее вторичка 550 витков 0,1мм (стоит отметить, в покупной зажигалке TR1 весьма намного меньше, наверняка там другие данные, но я сделал вот так). Невозможно в точности мотать виток к витку на глаз вручную таким волоском, но все же постарайтесь быть аккуратнее, не спешите, тем более, что самое “сладкое” впереди.
На десерт трансформатор TR2, наиболее муторный в приготовлении и заковыристый в эксплуатации элемент конструкции. Для него я взял секционированный каркас на круглом ферритовом стержне от радиоприемника (также присутствует на верхнем фото) Первичка содержит 25 витков провода 0,3мм., намотанные прямо на феррит, вторичка должна содержать не меньше 2400-2500 витков провода 0,05-0,1мм. Критически обязательно мотать вторичку на каркас, разбитый на секции, иначе межслойный пробой гарантирован. После намотки требуется принять серьезные меры изоляции-искупать транс в парафине, и в случае прокладки провода от начала вторички к разряднику прямо по трансформатору использовать проводок в толстой изоляции или на обычный надеть дополнительную (как это пришлось делать мне), иначе пробивает. Каркас лучше поискать более глубокий, а то провод может не влезть, да и удалить намотку от внешних проводов также не помешает. Количество секций-не меньше 5, лучше 6 и более.
Мой каркас оказался несколько маловат, чтобы вместить столько витков провода 0,1мм. (тоньше не было), вторичка получилась едва ли около 2000 витков (ох и замучился я ювелирно махать руками, наматывая ее пару часов), поэтому для удлинения искры мне пришлось повысить коэффициент трансформации, смотав первичку до 15 витков. Результат на фото, также приложу видео.
АХТУНГ!!! Напряжение на вторичке TR2 не менее 4 тысяч вольт!!! Едва ли это опасно для жизни, так как ток очень слабый, но уверяю, не стоит во включенном состоянии браться двумя руками за два конца разрядника, пуская ток через все тело, потому как жахнет вас весьма здорово, я, пока пытался устранить пробои в трансформаторе, крутя его в руках, трижды случайно замыкал снятое питание и получал заряд непередаваемой бодрости от вторички. Если же просто ткнуть себя разрядником, искра ощутимо колется и кусается, может максимум дрыгаться мышца, но эффекта шокера нет, так что для защиты от маньяков в темном переулке это так себе инструмент.
Корпусом для всего устройства мне послужил подвернувшийся на глаза в хозмаге футляр для зубощетки, в него в точности, правда, местами со скрипом вместились все органы: высоковольтный трансформатор, плата, ущербный элемент 18650 реальной емкостью 1000мАч, и небезызвестный модуль заряда на TP4056 с защитой.
Светит красным-заряжается, зеленым-готово. Газ поджигает, а ведь для этого все и затевалось.
Напоследок вкратце опишу возможную модификацю, почерпнутую из изученных материалов. Если таки взять генератор в исходном виде на германии, а вторичку TR1 намотать пожирнее, то штуковина должна заработать и от одной пальчиковой батарейки (в статье из Радио TR1 мотается на кольце 2000НН 10х6х5мм. 30 на 800 витков указанных ранее калибров, подбором R1 устанавливается ток потребления 0,1А). Возможно даже, что при 1,5 вольтах можно как-то обойтись и без германия современными транзюками путем изменения схемы и намотки, не вникал, без надобности, я давно уже не пользуюсь невыгодными одноразовыми батарейками, чего и вам советую.
Засим откланиваюсь, удачи в повторении. Пойду, что ли, чайку поставлю..)
Файлы:
Схема и плата архив
Статья к схеме 1
Видео работы
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
Схема китайской электрозажигалки |
Китайская эелктрозажигалка довольно проста в использовании, но это не гарантирует что она долговечна. Схема китайской зажигалки, становится камнем преткновения для многих радиолюбителей, пытающихся её починить. Мы не рекомендуем вам сильно заморачиваться по этому поводу, оно того не стоит. Хотя, само утройство китайской зажигалки весьми интересно, и может быть взято за основу для многих радиолюбительских разработак.
Китайская электрозажигалка, её достоинства и недостатки:
Многие домохозяйки с удовольствием преобретают электрозажигалки не задумываясь, и не подозревая об опасности.
Рисунок №1 – Китайская зажигалкаВо-первых, следует обратить внимание на изоляцию, не смотря на то что внешне корпус зажигалки выглядит благонадёжным. Есть большая возможность получить удар током, не смертельно но и неприятно.
Во-вторых китайские зажигалки плохо поджигают газ, при их использовании необходимо быть предельно осторожным и соблюдать все правила безопасности при использовании газового оборудования.
В-третьих ещё не один радиолюбитель не удержался от соблазна просто взять и разобрать электрозажигалку и посмотреть что там у неё внутри:)
Рисунок №2 – Примеры разобранных китайских зажигалокПодобные зажигалки, как правило, работают от двух пальчиковых батареек, то есть от 3 Вольт, и достаточно долго, что является её большим плюсом.
Замыкая контакт (кнопку) на выходе зажигалки напряжение составляет порядка 6-7кВ, и этой энергии достаточно для пробоя воздуха около 5 мм.
Как правило в большинстве схем зажигалок используется биполярный транзистор серии S8550D (р-n-р, 25 В, 1,5 А), он входит в цепь повышающего преобразователя .
На вторичной обмотке повышающего трансформатора образуется повышенное напряжение около 50 Вольт.
После чего напряжение выпрямляется, и тиристор PCR606J (600 В, 0,6 А) работающий в ключевом режиме, передаёт кратковременные импульсы на первичную обмотку высоковольтной катушки.
Катушка выполнена секционной, сопротивление её вторичной обмотки приблизительно 355-365 Ом.
Первичная обмотка катушки намотана на феррите 0,04 мм. медным проводом, и составляет 15-ть витков.
Как правило, в этих зажигалках летит тиристор, и в случае поломки вам его достаточно заменить на аналогичный. Тоже самое бывает и с транзистором.
Но на мой взгляд, если у вас сломалась китайская зажигалка, то просто выкиньте её и не морочьте голову над её ремонтом, оно того не стоит.
А вот взять за основу для многих радиолюбительских разработок и конструкций очень даже целесообразно, так как генератор выполнен на дешевых и доступных элементах.
А вас ждёт ещё много интересной и полезной информации на bip-mip.com
Электрическая зажигалка
Зажигалка питается от сети 220 В, но вместо электромагнитного прерывателя содержит высоковольтный преобразователь напряжения. В основе схемы лежит тиристорный преобразователь напряжения, позволяющий при минимальных затратах на детали легко превратить 220 В сети в 20 кВ.
Устройство содержит минимум деталей, но работает очень надежно, перегрев деталей не возникнет даже после многочасовой работы без перерыва.
В устройстве использованы резисторы — МЛТ или ВС, мощности, не ниже указанной на схеме. Конденсатор С1 — неполярный, типа МБМ, К73-17, К73-11. Его емкость может находиться в пределах 0,47…1,5 мкФ, а рабочее напряжение — не ниже 400 В. Если тиристор VS1 КУ202Н не влезает в понравившийся корпус, возможно применение его более нового аналога — Т106-10-4, который имеет такой же пластмассовый корпус, как транзисторы типа КТ805, КТ819. Вообще, тиристор КУ202Н применен как самый доступный, но можно применить и менее мощный, с допустимым прямым током около 1 А и напряжением в закрытом состоянии не ниже 400 В. Применять симисторы тут нельзя! Нельзя также применять тиристоры с ненормированным обратным напряжением, типа КУ202К, КУ202М. Диоды VD1, VD2 -любые выпрямительные с обратным напряжением более 400 В и прямым током около 0,3 А.
Первичная обмотка трансформатора Т1 содержит 30 витков эмалированного провода диаметром 0,8 мм, вторичная — 1500 витков провода диаметром 0,1 мм (можно и меньше). Обе обмотки мотают прямо на сердечник, не забывая о тщательной изоляции слоев, особенно вторичной обмотки. В качестве изоляционного материала удобно использовать полоски полиэтиленовой пленки шириной, примерно на 1 см больше длины выбранного сердечника. После намотки выступающие концы пленки оплавить в пламени, и получится надежный герметизированный трансформатор. В качестве сердечника можно применить практически любой магнитный материал: кусок ферритовой антенны радиоприемника, кусок подходящего толстого гвоздя, стопку замыкающих пластин от Ш-образного магнитопровода размером 60x6x4 мм и т. п. Кнопка, включающая зажигалку, должна быть «со щелчком», например, КМ1, М405.
Все детали соединяют между собой согласно принципиальной схеме методом навесного монтажа в подходящем корпусе (старая пьезозажигалка, детский пистолет). Выводы вторичной обмотки надежно изолируют и выводят наружу корпуса, так, чтобы между их неизолированными концами был зазор 7…9 мм, В удобном месте крепят выключатель.
Если газ зажигается плохо, можно увеличить мощность разряда, для этого увеличивают емкость конденсатора С1, но не более 1,5 мкФ, если и в этом случае разряд слабый (что очень подозрительно), то емкость С1 добавляют и дальше, но при этом необходимо использовать более мощный диод VD1.
скачать архив
Уникальная зажигалка своими руками
Приветствую, Самоделкины!Сегодня, пожалуй, поговорим о зажигалках. Они бывают разными, традиционные с горючим веществом, электрическими с нитью накала, электродуговыми и вот такими:
Перед вами самодельная электродуговая зажигалка + фонарик + электрошокер (автор «AKA KASYAN»).
Совместить эти три очень полезные опции в корпусе зажигалки ещё не пришло в голову даже китайским производителям. А каким макаром автору удалось все это дело впихнуть в этот небольшой корпус — отдельная история. А все началось с того, что у него появился хоть и маленький, но вполне себе неплохой 3d принтер.
Как и любой другой на месте автора, сперва он стал печатать всякие безделушки: вазы, зверушек, еще вазы и зверушек.
А когда все надоело в голову стали лезть и другие мысли. И вот порывшись в сайтах где можно скачать бесплатные модели для печати, автор наткнулся на бокс, а точнее чехол для вейпа.
Затем он прикинул размеры и запустил печать. Данный принтер прост до безобразия, загрузил файл печати на карту памяти, воткнул в принтер нажал на единственную кнопку.
Корпус получился вполне достойным. На корпусе имеется красивый рисунок с узорами, но автору так и не удалось его достойно раскрасить, ну ладно, это как-нибудь другой раз. Изначально была задумка сделать что-то наподобие зажигалок «Zippo» с откидной крышкой, но нужного шаблона автор не нашел, а моделировать он пока не умеет. По этой причине возьмем самый подходящий для этих целей корпус и напечатаем корпус с половиной.
Эта половинка как раз-таки у нас будет в качестве крышки. Петлю возьмем с нерабочей дешевой зажигалки. Срежем, обрежем, перережем и вот механизм у нас в руках.
Далее подгонка под наш корпус. И после некоторых мучений все готово. Некрасиво, неаккуратно, но работает.
Теперь самое главное – электроника. Корпус получился вполне карманных размеров, довольно удобный и на ощупь приятный. Нам предстоит затолкнуть в него аккумулятор, систему защиты и заряда аккумулятора (зарядку будем производить от usb порта), фонарик, высоковольтный преобразователь напряжения для получения жгучей дуги, ну и высоковольтный умножитель напряжения, который собственно с преобразователем образует хоть и маломощный, но все же электрошокер. Плюс нужен центральный выключатель и кнопка.
Первый режим выключателя — светится фонарик. Второй режим — снятие с предохранителя. Далее остается нажать на кнопку, и зажигалка начинает работать. Такое решение сделано во избежание самопроизвольного включения зажигалки в кармане. С этим все ясно, а как же шокер? Штыки, на которых образуются высоковольтные разряды расположены на крышке зажигалки, а сам умножитель напряжения в крышке, он полностью залит эпоксидной смолой.
Если крышка открыта, зажигалка снята с предохранителя и нажата кнопка, эту штуку можно использовать по прямому предназначению. Если же закрыть крышку и сделать тоже самое, то получим электрошокер.
Давайте рассмотрим схему:
На ней не нарисована система защиты и заряда аккумулятора, об этом поговорим чуть позже. Ну с фонариком, думаю, все понятно.
Далее преобразователь напряжения.
Он формирует высокое напряжение, на выходе получаем жгучую дугу. Когда закрываем крышку, высокое напряжение через соответствующие контакты поступает на умножитель напряжения, на выходе которого получаем высоковольтные разряды.
А теперь более подробно.
Источник питания.

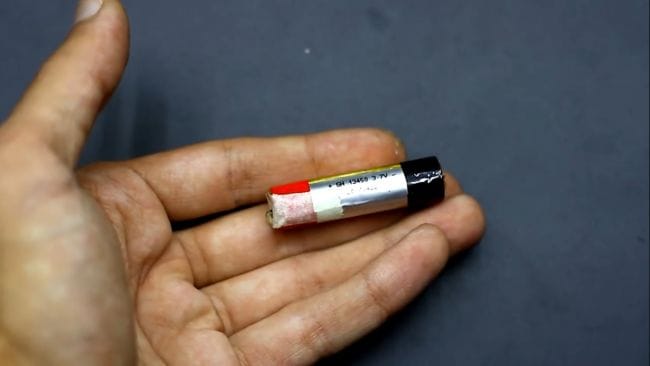

Тут вариантов много. Изначально автор хотел использовать литиевый аккумулятор от электронной сигареты.
Хороши такие аккумуляторы тем, что высокотоковые, а схема преобразователя, о которой чуть позже поговорим, пожирает от аккумулятора ток до 1,5А. Но в итоге из-за размеров корпуса было решено использовать пару параллельно соединенных литий-ионных аккумуляторов с емкостью в 200 мАч каждый.
Для начала с аккумуляторов уберем плату контроля. Затем соединим их параллельно, а потом подключим готовую сборку из двух аккумуляторов к одной плате.
Такая плата обеспечивает защиту от коротких замыканий и глубокого разряда и перезаряда. Ток срабатывания защиты конкретно у этой платы лежит в пределах от 1,8 до 2 А. В итоге у нас есть аккумулятор на 3,7В, емкостью около 400мАч. В теории этого должно хватить на 15 минут непрерывной работы зажигалки.
Зарядное устройство, а точнее схема зарядки, построена на базе популярной платы ТР4056.
Эта версия платы имеет контроллер для аккумулятора, но в данном случае он не задействован, так как ток срабатывания защиты родного контроллера очень мал, и при включении преобразователя схема уходила в защиту. Также данная плата имеет индикацию заряда, позволит зарядить литиевый аккумулятор от напряжения 5В. Максимальный ток заряда составляет около 1А. Этого для таких аккумуляторов много, поэтому заменим токозадающий резистор на 3,3 кОм, этим снизив максимальный ток заряда до 450мА.
Преобразователь напряжения.
Именно эта часть формирует высокое напряжение высокой частоты, на выходе трансформатора напряжение составляет более 3000 В. Температура высоковольтной дуги очень высокая, и она с легкостью может поджечь горючие материалы.
Схема из себя представляет обычный блокинг-генератор на базе одного биполярного транзистора. Трансформатор взят готовый, продают их на Алиэкспресс, ссылку найдете в описании под видеороликом автора (ссылка ИСТОЧНИК). Конечно можно было и самому мотать такой же трансформатор, но если лень, то проще воспользоваться готовым.
Трансформатор секционный. Был залит смолой. Транзистор в ходе кратковременной работой почти не нагревается, поэтому лепить его на радиатор нет смысла.
Умножитель.
В крышке зажигалки скрывается высоковольтный удвоитель напряжения. Вся эта часть залита эпоксидной смолой.
В составе умножителя пара керамических конденсаторов на 3 кВ, емкость каждого всего 330 пФ.
Каждому конденсатору параллельно включен еще один такой же, для увеличения общей емкости. В схеме умножителя использованы высоковольтные диодные столбы с обратным напряжением в 10000 В.
Это диоды еще советского производства, но импортных аналогов море. Высокое напряжение поступает на штыки, которые расположены на крышке. Расстояние между ними всего пол сантиметра. Можно и больше, так как разряды растягиваются на длину до 1,5 см. Но в нашем случае такое расположение штырьков обусловлено конструктивными особенностями как самого умножителя, так и крышки в целом.
Параллельно выходу умножителя установлены пара последовательно соединенных резисторов, каждая имеет сопротивление 30 мОм.
Эти резисторы разряжают остаточное напряжение умножителя после отключения шокера.
Фонарик — это дополнительная, не обязательная, но жевательная опция.
В роли фонарика выступают 5 ярких 3-ех миллиметровых светодиода.
Каждый светодиод подключен через свой токоограничивающий резистор на 22 Ома. Можно ограничиться одним резистором, но в этом случае свечение светодиодов может отличаться. Фонарик собран на отдельной плате и расположен на самом дне зажигалки. Светит очень даже ничего. В темное время суток вполне можно осветить тропинку, но и жрет тоже не мало, около 200 мА. За 2 часа непрерывной работы полностью может разрядить аккумулятор.
Ну вот и все. Благодарю за внимание. До новых встреч!
Видео:
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Электрозажигалка для сигарет своими руками
Наверное все слышали и видели на Ютубе зажигалки (для сигарет или плиты газовой), производящие электрическую дугу, но в этой конструкции благодаря модуляции получаются ещё и звуковые эффекты — своеобразный плазменный динамик. В конструкции установлен Li-ion аккумулятор, который питает транзисторные ключи. Управляющий сигнал транзисторов выходит из микроконтроллера PIC12F1840. Он генерирует сигнал ШИМ 15 кГц, а модуляция в ритм музыки позволяет транслировать звук через горящую электрическую дугу. Код программы и схему вы найдете далее.
Принципиальная схема плазменной зажигалки
Схема плазменной поющей зажигалки на микроконтроллереКак это работает
Программа управляет трансформатором при помощи комплементарных ШИМ-сигналов на несущей частоте 15 кГц для генерации дуги.
Затем она модулирует сигнал (а следовательно, и плазменную дугу) на звуковых частотах, чтобы создать мелодию.
На фотографиях показано готовое заводское устройство, но по приведённой схеме можно собрать такую плазменную поющую зажигалку самому — вот прошивка.
Разобранное устройство
Зажигалка электрическая — плата с деталями
Зажигалка с модулированной электрической дугойПитание электрозажигалки от литиевого аккумулятора подходящих размеров, например от старого мобильного телефона или побитого смартфона. АКБ заряжается от Micro-USB (смотрите распиновку) через микросхему ЗУ LTC4054.
Видео работы зажигалки
Далее смотрите онлайн видео демонстрации работы этого оригинального прикуривателя.
Электрическая схема простой зажигалки для газа
Зажигалок для газа, собранных по схеме на рис. 4.60, работает уже несколько десятков, и все они действуют безотказно. Конструкция зажигалок проста, не содержит дефицитных деталей, несложная в наладке. Особенность схемы в том, что она питается напряжением переменного тока непосредственно от сети через конденсатор С1 и резистор R1. Диод VD1 в данной схеме работает в режиме лавинного пробоя обратным напряжением, т.е. представляет собой, по сути дела, быстродействующий стабилитрон, в паре с тиристором VS1 представляет собой аналог динистора (например, вместо них можно включить два последовательно соединенных динистора КН102В).
Диод VD2 защищает тиристор VS1 от обратного напряжения самоиндукции обмотки I трансформатора Т1 и улучшает работу генератора. Генератор вырабатывает короткие импульсы с частотой несколько сот герц, которые затем индуцируются в обмотке II трансформатора Т1 до 10 кВ и пробивают разрядник.
Трансформатор Т1 — без сердечника, намотан на катушке из капрона (оргстекла, фторопласта) диаметром 8 мм и состоит из трех секций, ширина каждой из которых — 9 мм. Удобно использовать для Т1 готовые капроновые швейные шпульки, склеив их между собой. Сначала наматывается обмотка II — 3×1000 витков проводом ПЭТВ или ПЭВ-2 диаметром 0,12 мм. Входной конец провода в каждой секции должен быть тщательно изолирован с помощью фторопластовых трубок или лакоткани, иначе произойдет пробой изоляции.
Всю катушку Т1 парафинят в водяной бане несколько минут. Затем обмотку II в каждой секции обматывают 2-3 слоями изоленты и поверх изоляции укладывают обмотку I — 3×10 витков проводом ПЭВ-2 диаметром 0,45 мм. Резистор R1 выбирается с номиналом в пределах 12…16 кОм. Диоды VD1 — Д219А, Д220, Д223; VD2 — КД102А, КД105, Д226Б. Тиристор VS1 — КУ101Е, Г, можно также и КУ102, КУ201, КУ202 с обратным напряжением не менее 150 В. В качестве кнопки удобно использовать микропереключатель типа МП. Конденсаторы С1 и С2 — типа МБМ. К73 и др. на напряжение не менее 160 В.
Разрядником в представленной служит спаренный изолированный провод со стальными или медными жилами, который помещают внутри металлической трубки.
Трубка в конце рассверливается под окно. Провод закреплен на выходе эпоксидным клеем. Налаживание зажигалки сводится к подбору диода VD1 до возникновения надежной генерации. Пинцетом сдвигают или раздвигают электроды провода-разрядника до оптимального расстояния и образования мошной искры. Последнее, разумеется, делают в выключенной из сети зажигалке. Иногда еще необходимо подобрать емкость С2. Корпусом зажигалки может служить любой футляр, к примеру, от зубной щетки.
Электрозажигалка для газа-газовой плиты своими руками.Схема.
Простая,экономичная,самодельная зажигалка для поджига газа.12 деталей.Питание 1.2В.На транзисторах VT1-VT2 собран первый преобразователь, несимметричный мультивибратор.В коллекторную цепь VT2 подключена обмотка 1 трансформатора Тр2-повышающего трансформатора.С его вторичной обмотки,высокочастотное напряжение поступает на выпрямительный диод.Выпрямленное напряжение заряжает конденсатор С2,тот в свою очередь открывает тиристор VS1,открытый тиристор замыкает заряженный конденсатор на обмотку 1,высоковольтного трансформатора Тр1.На обмотке 2 происходит высоковольтный разряд.Конденсатор разрядился-тиристор закрылся,и опять идет заряд накопительного конденсатора С2.
Трансформатор Тр2,взят из сломанного зарядного устройства телефона.Чтобы вытащить сердечник-феррит,его нужно нагреть.На каркас,после удаления обмоток,наматываете 500витков провода,диаметром примерно 0.08мм.Это будет обмотка 2.Далее изолируете обмотку одним-двумя слоями скотча и наматываете первичную обмотку в том же направлении,что и вторичная.Она содержит 10 витков провода диаметром около 0.4-0.8мм.Как проверить работу преобразователя показано в видео.
Высоковольтный трансформатор Тр1,второго преобразователя напряжения, наматывают на ферритовом стержне от магнитной антенны радиоприемника длинных и средних волн.Полотном для резки кафельной плитки я неглубоко пропилил по кругу феррит.Далее руками просто разломал.Длина феррита взял 3см,но можно наверно и меньше.Обматываете феррит одним слоем скотча,по бокам приклеиваете «щечки»,и наматываете высоковольтную обмотку-2.Первый вывод этой обмотки,который будет выходить из катушки,должен быть ОБЯЗАТЕЛЬНО продет в ПВХ изоляцию,для предотвращения его обрыва от изгиба.Проводом диаметром 0.06-0.1мм наматывате 300витков.Этот слой обматываете тремя слоями скотча,следя,чтобы края скотча заходили на щечки,иначе в этом месте будет пробой.Чтобы катушка во время намотки не разматывалась,ее нужно проклеивать каплей клея.На феррите должно уложиться пять слоев по 300 витков.Наматывать в одном направлении.При обрыве тонкого провода его можно сварить зажигалкой.Скручиваете два провода,и нагреваете конец скрутки до появления кругляшка.Потом аккуратно потяните два провода,и можно дальше продолжать намотку.Высоковольтную обмотку изолируйте тремя слоями скотча,и в том же направлении,что и вторичная,наматываете первичную.Она содержит 10 витков провода 0.6-0.8мм.Слой скотча и катушка готова.
Готовые катушки.
Транзисторы подбирал,и нашел самый наилучший вариант для работы первого преобразователя.Это распространенные транзисторы кт361 и c3205.Вместо кт361 подойдет кт3107.Вместо с3205-кт815,s8050,bd135.Тиристор не подбирал,т.к. он тоже распространен,но наверняка подойдет из этой-же серии mcr100-…Резисторы R3-R4 служат для порога открывания тиристора.Подобрав их,вы можете умощнить искру на выходе.Диоды должны быть быстропереключающиеся,смотри даташиты.Подойдут:ps158r;fr155p;fr107;fr103.
Дуга,поджигающая газ,длиной около 5-6мм.Меньше длина дуги-газ не зажжется.Дуга не опасна,ощущения покалывания,как от пьезозажигалки.Аккумулятора должно хватить надолго.Я испытывал ее в течении часа аккумулятором емкостью 2800мА*1.2В,оставил включенной,и целый час искры шмалили у меня на столе.Проверил аккумулятор и он не разрядился.
Вот два видео как сделать зажигалку для поджига газа-газовой плиты.
