Схема подключения выключателя света с 1 клавишей: Схема подключения выключателя света с одной клавишей

Содержание

Схема подключения выключателя света с одной клавишей

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела. Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

  1. Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
  2. Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу. Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

  • бронзовый провод — фазный
  • синий провод — нейтральный
  • желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать — при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу. Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении — фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

  • Трёхжильный шнур питания направляется к следующему переключателю.
  • Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

  • Может не быть 3-проводного кабеля для подачи к другой лампе.
  • Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включите пробки или щёлкните кнопку автомата подачи питания и испытайте выключатель света. Надеемся всё заработало и не придётся снова разбирать, ища где в нашу работу вкралась ошибка:)

Как подключить выключатель с одной клавишей: схемы подключения и видео

Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Распределительная коробка

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм

2.

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм2.

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Принципиальная схема подключения одноклавишного выключателя

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные; Клеммный соединитель

    При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

  • скрутки. Делаются при помощи плоскогубцев. Сняв ножом изоляцию на 1,5–2 см, переплетают провода в плотное соединение. После этого их пропаивают оловом и изолируют изолентой (не скотчем!). В случае подключения одной лампы таких соединений будет 3. Если домашняя сеть оборудована заземлением и используется трёхжильный кабель, все жилы «земли» соединяются в один узел внутри распределительной коробки. Соединение проводов скрутками в распределительной коробке

    Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: https://aqua-rmnt.com/ehlektrosnabzhenie/rozetki-i-vyiklyuchateli-vidyi.html.

Фотогалерея: материалы для монтажа выключателя
Электрический кабель
Длина кабеля предварительно измеряется рулеткой на месте проведения работ
Электромонтажная коробка
В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки
Патрон для лампы накаливания
Патрон крепится к потолку саморезами
Одноклавишный выключатель
Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

  • подключение контактов переключателя и лампочки;
  • коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

  1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом. Подсоединение патрона для лампы

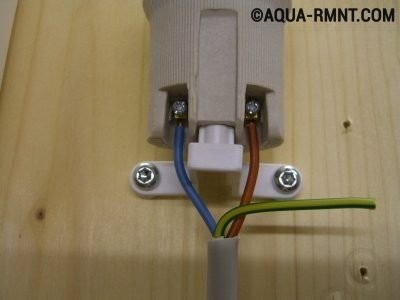

    К патрону подводятся два провода и крепятся винтами к соответствующим контактам

  2. После этого подсоединяется выключатель. Для этого нужно разобрать его — отсоединить клавишу, крепящуюся на пластмассовых защёлках, и достать керамический (или пластмассовый) цоколь. Подсоединение одноклавишного выключателя

    При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Установка наружного одноклавишного выключателя

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

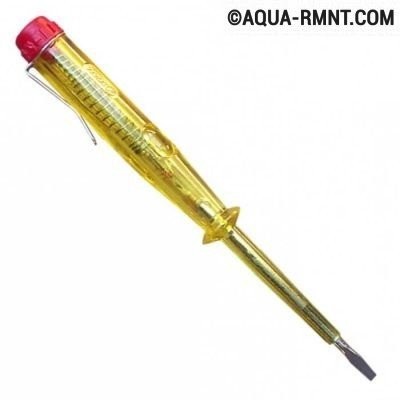

Индикатор напряжения

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

  1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
  2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
  3. Устанавливается клавиша на выключатель. Сборка и подключение завершены. Установленный выключатель

    Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-sdelat-prohodnoy-vyiklyuchatel.html.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

  1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно. Параллельное соединение розеток

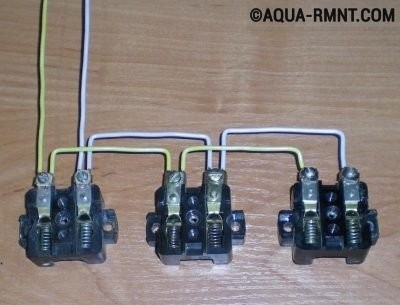

    Для соединения розеток друг с другом используются специальные перемычки

  2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
  3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
  4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой. Подключение розетки к распределительной коробке

    Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Подключение двух ламп на один выключатель

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Параллельное подключение ламп

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Оцените статью: Поделитесь с друзьями!

Схема подключения одноклавишного выключателя — 5 ошибок при установке.

правильное положение клавиши выключателя света

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

  • место под установку выключателя
высота установки выключателя от уровня пола

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

  • распредкоробку над выключателем
  • светильник на потолке

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

кабель от щитовой до распредкоробки выключателя

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

подключение кабеля освещения на выключатель в щитке

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

  • Pe – заземляющий проводник
маркировка кабеля в коробке

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

  • Желто-зеленый – земля
  • Серый, белый, коричневый и др. – фаза

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.

двух или трехжильный кабель к выключателю

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

как подключить двухклавишный выключатель света

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

Как подключить проходной выключатель света

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

кабель двухжильный для одноклавишника кабель двухжильный для одноклавишника
  • L – приходящая фаза
  • L1 – эта же фаза, но уже уходящая на светильник

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

снятие клавиши с выключателяразбор одноклавишного выключателя

Откручиваете два винтика и снимаете декоративную крышку.

разюор и подключение одноклавишного выключателя светаразюор и подключение одноклавишного выключателя света

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

простейшая схема объясняющая подключение одноклавишного выключателя светапростейшая схема объясняющая подключение одноклавишного выключателя света

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

простая схема объясняющая подключение одноклавишника

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

схема подключения одноклавишного выключателя света в распредкоробке

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

куда подключать провода на одноклавишном выключателекуда подключать провода на одноклавишном выключателе

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

крепление выключателя света в распредкоробке

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение светильника

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.

кабель для подключения светильника

Жилы кабеля подписываются следующим образом:

  • L1 – фаза от выключателя
кабель для подключения лампочки

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

подключение проводов к светильникуКак правильно подключить патор от лампочки к проводам

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

  • кабель питания от щитовой
  • идущий вниз на выключатель
  • на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

провода в распредкоробке для подключения выключателя

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

подключение проводников в распредкоробке на одноклавишный выключатель

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

схема подключения одноклавишного выключателя света в распредкоробкесхема подключения одноклавишного выключателя в распредкоробке

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

как подключить люстру к выключателю света ошибки и схемы

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

монтаж одноклавишного выключателя света

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

ПУЭ п.7.1.36

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

минимальное сечение кабеля на светильники и лампочки в квартире

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

лучший и правильный кабель для квартиры

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

  • сечением не менее 1,5мм2
  • марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

двух или трехжильный кабель для подключения освещения в квартире

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70

ПУЭ п.7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

зачем нужен третий заземляющий провод при подключении лампочки

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

проходные выключатели без проводов

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

ноль через выключатель а не фаза

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.

какая разница где подключать фазу а где ноль на патроне для лампочки

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

схема подключения счетчика

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Отсутствие запаса провода

Не все знают, что отсутствие запаса провода в местах соединения и ответвления — это опять же нарушение правил ПУЭ п.2.1.22.

ПУЭ про запас провода

То есть, это не хотелка или рекомендация заботливого электрика, а непосредственное указание действующих нормативов.

ошибка отсутствия запаса провода

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте внимание на положение клавиши при включении и отключении света.

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

правильное положение клавиши выключателя света

Считается, что в аварийной ситуации гораздо проще дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

в каком положении пакетный выключатель включен и отключен

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и производителем изделия.

Подключение выключателя с подсветкой

Еще многих пугает эффект при установке выключателя с подсветкой. Это касается момента, когда даже в выключенном положении светодиодная лампочка на потолке продолжает еле-еле светиться.

Кто-то начинает думать, что он ошибся в схеме, лезет в распредкоробку по новой и ищет в чем дело. Однако никакой ошибки здесь нет и все это связано со встроенным светодиодом.

подсветка в выключателе

Как избавиться от этой распространенной проблемы читайте в отдельной статье.

почему моргают светодиодные лампочки

Источники — https://cable.ru, Кабель.РФ

Подключение выключателя света: 3 по 1 схеме

Вспоминаю далекие школьные годы: на уроке труда весь наш восьмой класс привлекли к практическим работам по установке розеток и выключателей в строящейся пятиэтажке, которую сейчас называют хрущевкой.

Преподаватель завел всех в одну комнату, показал встроенные подрозетники, торчащие из них два провода и объяснил, в чем состоит схема подключения выключателя света с одной клавишей (других тогда не было) и розетки.

С тех пор прошло более полувека, но те простые знания и навыки до сих пор остаются актуальными, хотя конструкция этих электрических аппаратов претерпела довольно сильные изменения.

Содержание статьи

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

  1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
  2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше.

Что следует учитывать для обеспечения максимальной электрической безопасности человека при работе с приборами освещения

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

  1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
  2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
  3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Крепление выключателя распорной скобой

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Выпавшая розетка

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Советский выключатель

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

  1. саморезами через проушины;
  2. распорными лапками.
Как закрепить выключатель

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Чем отличаются конструкции современных механических выключателей и как их правильно монтировать

Если отбросить вопросы дизайна и экономии материалов, то сейчас одноклавишный выключатель выделяется улучшенными электрическими характеристиками, заявленными производителем, и чуть меньшими габаритами.

Если раньше силовой контакт создавался на 6 ампер нагрузки, то на большинстве сегодняшних корпусов уже проставляется цифра 10А.

Кроме того, во многие модели встроена подсветка, облегчающая пользование светильниками в темное время суток.

Как работает подсветка и в каких случаях она не уместна

Схема подключения подсветки довольно проста. Она выполнена обычно светодиодом или неоновой лампочкой с токоограничивающим резистором. Вся цепочка смонтирована параллельно силовому контакту.

Выключатель с подсветкой

При отключении основного светильника силовым контактом ток очень небольшой величины идет через резистор и вызывает свечение индикатора. Подача же питания на основной источник света шунтирует цепочку подсветки.

Подсветка выключателяКак работает подсветка выключателя

Подсветка создается для удобства работы с лампами накаливания. Энергосберегающие люминесцентные и светодиодные светильники в большинстве случаев не приспособлены для такого режима.

Конструкция обычного драйвера питания светодиодных и энергосберегающих ламп реагирует на ток подсветки и вызывает неприятные для глаза моргания при выключенном свете. Более подробно этот вопрос изложен в конце специальной статьи «Почему светодиодная лампа мигает».

Поэтому в отдельных случаях имеет смысл избавиться от подсветки и заранее изъять ее схему из корпуса блока.

Правила подключения современного одноклавишного выключателя за 5 шагов

Шаг №1. Забота о собственном здоровье и личной безопасности

Снимаем питание с участка схемы, на котором нам предстоит работать. Отключаем автоматы или пробки с предохранителями.

Здесь же проверяем отсутствие напряжения на рабочем месте и принимаем меры против его несанкционированной подачи.

Шаг №2. Вызвание состояния проводов, подведенных в подрозетник

Один из них должен подавать потенциал фазы от распределительной коробки, а второй — обеспечивать электрическую связь со светильниками.

Когда у мастера имеется опыт работы под напряжением, то допустимо проверить эти вопросы индикатором или вольтметром. Для этих целей подходит любой цифровой мультиметр.

Шаг №3. Распаковка выключателя, снятие верхней крышки

Для работы надо представлять устройство нашего изделия. Показываю его состав на примере модели с двумя клавишами.

Устройство выключателя

Обычно для любых конструкций с одной, двумя или тремя клавишами существует простое правило: надо всунуть в зазор между клавишей и корпусом тонкое лезвие отвертки или ножа и выдавить им аккуратно верхнюю крышку из обжимного крепления.

Как снять крышку с выключателя

На отдельных моделях корпусов имеются специальные тонкие пазы. Часть одноклавишных крышек можно вообще снять и установить пальцами без использования металлического инструмента.

После отделения крышки с блока наступает очередь декоративной рамки и проставки.

Шаг №4. Монтаж в стену

К зажимам коммутационного блока подключают провода и одним из двух способов закрепляют его в подрозетнике.

Установка выключателя

На смонтированный корпус устанавливают снятые с него детали и небольшим усилием руки вдавливают снятые крышки клавиш.

Шаг №5. Проверка под нагрузкой

Этот завершающий этап следует выполнять при полной уверенности, что защитные автоматы работоспособны и отключат случайно возникшее короткое замыкание. Подумайте еще раз о собственной безопасности.

Личные впечатления от монтажа одноклавишного выключателя компании Bylectrica серии «Стиль: где ошибка?

Внешний вид этого электрического изделия довольно привлекательный как с лицевой, так и с тыльной стороны. Подсветка оригинально вписана в крышку корпуса.

Одноклавишный выключатель

Коммутационные нагрузки заявлены на 10 ампер, рабочее напряжение — 250 вольт.

После извлечения корпуса из упаковочного пакета у меня сразу начались проблемы со снятием крышки. Вначале осмотрел ее со всех сторон, потом попытался отделить пальцами: безуспешно.

Взял нож и сделал попытку выдавить крышку клавиши вверх: не поддается.

Снятие крышки выключателя

Приложил довольно большое усилие, но безрезультатно. Превышать нагрузку не стал, чтобы не повредить пластиковые детали. После этого стал искать инструкцию, но, кроме записи, что монтаж должен выполнять обученный специалист, ничего не нашел.

Стал рассматривать корпус со всех сторон и заметил две пары пластиковых защелок.

Пластиковые защелки

Вывел их из зацепления и разобрал корпус.

Освобождение защелок

Внутри на крышке увидел все вставленные механические детали переключателя. Причем шляпки винтов клемм спрятаны, наружу торчат только концы резьбовой части. Корпус коммутационного блока вообще пустой. А должно быть все наоборот.

Конструкция выключателя

Контактная группа, осуществляющая коммутации и разрыв цепи, выглядит внушительно.

Контактная группа

Встроенный в клавишу пластиковый рычаг кнопки делает съемную крышку неразборной. В него вставлен подпружиненный механизм, управляющий переключением контакта. На фото я его извлек.

Съемная крышка выключателя

Если бы я при разборке корпуса ножом увеличил усилие вытягивания клавиши, то этот узел был бы выломан.

Дальше мне пришлось полагаться на собственную интуицию и навыки релейщика, дабы привести этот одноклавишный выключатель в рабочее состояние.

Обозначил по своему все составные детали, входящие в конструкцию модуля.

Детали выключателя

Показываю последовательность их сборки в единый корпус коммутационного блока. Вначале устанавливается неподвижный контакт.

Установка неподвижного контакта

Затем наступает очередь подвижного контакта. При этом его надо заводить специальной кромкой в паз корпуса. Дальше пинцетом проверяю замыкание и размыкание контактной группы, их ход и совмещение центров.

Установка подвижного контакта

Третьим шагом идет установка блока подсветки. Ее нижняя перемычка должна плотно лечь на плоскость нижнего неподвижного контакта.

Установка подсветки

Верхняя контактная пластина подсветки будет подключаться при снятии питания со светильника латунным мостиком.

Монтаж подсветки

Дальше остается подключить провода к клеммам на корпусе и закрепить коммутационный блок в подрозетнике.

Подключение провода к клемме

Когда эта работа закончена, надеваем верхнюю крышку. Обращаем внимание, чтобы подпружиненный механизм попал на центральную часть контактной пластины. Проверяем переключением клавиши.

Закрытие верхней крышки выключателя

Крышку вдавливаем в корпус до упора, чтобы захлопнулись боковые защелки. Когда они войдут в зацепление, то демонтаж выключателя без повреждения верхней крышки или коммутационного блока проблематичен.

Здесь у меня вопрос к читателям. Как считаете? Я неправильно описал работу этой конструкции или она действительно сделана с ошибками?

Вот такую интересную продукцию я встретил у компании Bylectrica серии «Стиль». Ее явно перестанут покупать электромонтажники после первого знакомства и попытки монтажа.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

Выключатель света Sonoff

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Схема подключения выключателя света

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Детектор скрытой проводки Дятел

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Как подключена электропроводка

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Обрезка провода бокорезами

Ими же выровнял длину провода в подрозетнике.

Длина провода в подрозетнике

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Соединение меди с алюминием

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

  1. прилагаемого пульта брелка;
  2. и даже через интернет со смартфона.
Пульт брелокВыключатель света с дистанционным управлением

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Как подключить выключатель с одной клавишей правильно?

Провести электромонтажные работы по подключению таких выключателей можно самостоятельно, для чего следует рассмотреть все особенности устройства одноклавишного выключателя, схемы подключения и другие нюансы.

одноклавишный выключатель

Конструкция современных выключателей проста, но при этом достаточно хрупкая.

Зачастую она представлена следующими элементами:

  1. Клавиша – элемент, на который наживают при использовании выключателя. Стоит отметить, что его снять довольно просто, так как он крепится на заглушки. Небольшое воздействие позволит снять саму клавишу с посадочного места.
  2. После того, как клавиша была снята, можно увидеть винты крепления выключателя к подрозетнику. Они держат корпус на посадочном месте.
  3. Также, в корпусе расположены винты, которые предназначены для крепления электрического кабеля. Они также проводят электричество и при откручивании или закручивании при обесточенной цепи.

При рассмотрении конструкции, стоит отключить подачу электричества и проверить наличие напряжения при помощи индикатора. Пластиковые части конструкции не проводят электричество, однако внутри есть элементы, находящие под напряжением.

устройство одноклавишного выключателя

Схема подключения

схема подключения одноклавишного выключателя

Для того, чтобы провести правильное подключение выключателя, следует обратить внимание на схему подключения.

Зачастую она состоит из следующих элементов:

  1. Автомат, который может быть расположен в квартире или на ластичной площадке. Он срабатывает при коротком замыкании или сильном скачке напряжения, позволяет обесточить одну или сразу несколько комнат в зависимости от вида схемы питания, которая использовалась.
  2. Распределительная коробка, в которой часто проводится соединение электрического кабеля или его разветвление.
  3. Выключатель.
  4. Потребитель электричества.

Подробная схема подключения выглядит следующим образом:

  1. С квартирного щитка или автомата подается 2 кабеля: одна фаза и «ноль».
  2. Ноль сразу идет на потребитель электричества.
  3. Фаза идет на одноклавишный переключатель.
  4. В закрытом состоянии цепь разомкнута, фаза обрывается на выключателе.
  5. Вторая часть прерывателя цепи через коробку идет на потребитель энергии.
  6. При включении происходит соединение цепи.

Подобным образом происходит подключение обычного потребителя энергии. Схема проста, и для ее создания не нужно иметь особых навыков или знаний.

Особенностью подключения выключателя с 1 клавишей можно назвать подачу всего 1 провода с фазой на выключатель и его выход, к примеру, на лампу. Для того, чтобы осуществить работу защитного автомата, следует также подвести к потребителю электроэнергии «ноль».

Необходимые инструменты и материалы

схема подключения одноклавишного выключателя

индикатор напряжения

Для того, чтобы провести работы самостоятельно нужно иметь следующие инструменты:

  1. Индикатор – специальное приспособление, которое позволяет определить наличие тока в проводнике. Без этого инструмента не проводится ни одна работа с электричеством. Стоимость индикатора невелика.
  2. Отвертка нужна для того, чтобы провести разбор выключателя и зажим кабеля в посадочных гнездах. При выборе, стоит учесть, что производители зачастую используют фигурные болты. Отвертка должна иметь ручку из изоляционного материала. Чем длиннее стержень, тем больше защита отвертки.
  3. Плоскогубцы понадобятся для того, чтобы провести очистку кабеля и его подгонку под посадочные гнезда. Использовать плоскогубцы также нужно с ручками, которые изготовлены из изоляционного материала.

Также, не стоит забывать о том, что гнездо для корпуса должно быть точно подогнано под определенные размеры. В зависимости от того, из какого материала сделано основание, можно использовать перфоратор или другие инструменты для образования выемки.

В ходе работы могут понадобиться следующие материалы:

  1. Кабель, который подбирается с учетом возникающей нагрузки.
  2. Изоляционный материал, который представлен изолентой.
  3. Распределительная коробка.
  4. Сам выключатель.

Имея в наличии вышеприведенные материалы и инструменты можно приступать к работе.

Пошаговая инструкция по установке

одноклавишный выключатель в стене

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

  1. Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:
    • Должна располагаться вдали от воды или источника влаги.
    • Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
    • При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
  2. Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
  3. Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:
    • Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
    • Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
    • Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
    • Подключаем кабель к потребителю.
    • Подключаем кабель к источнику энергии, который должен быть обесточен.
    • Проводим изоляцию всех соединений, которые есть.
    • Устанавливаем клавишу на место.
    • Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

процесс монтажа выключателя в стену

Техника безопасности

одноклавишный выключательОсобое внимание при работе с электричеством стоит уделять технике безопасности.

При ее рассмотрении можно отметить следующие нюансы:

  1. Все работы выполняются только с обесточиванием цепи. Не стоит надеяться на свою аккуратность и внимательность.
  2. После обесточивания цепи нужно убедиться в том, что никто не включит ее случайно. Для этого, можно закрыть щиток на ключ, поставить человека, который будет стоять около него.
  3. Несмотря на то, что автомат был выключен, стоит проверить отсутствие тока в цепи. Он может быть по причине того, что автомат неисправен, или что при создании цепи были ответвления, которые прошли не через автомат. Это часто встречается в старых домах.
  4. Несмотря на обесточивание цепи, контактировать с подключенным проводником к цепи питания можно только при помощи отвертки.
  5. Работа может выполняться только при условии нормальной влажности в помещении.
  6. Кабель не может быть проложен в сырых стенах.

Выполнить вышеприведенную работу можно самостоятельно в течение одного или нескольких часов. При выполнении работы, не стоит спешить, так как можно допустить ошибки. Особое внимание нужно уделять соединениям кабеля и стремиться сделать их как можно меньше. Это связано с тем, что именно места соединения считают главной уязвимостью цепи.

Статья была полезна?

0,00 (оценок: 0)

учимся правильно работать с электрической проводкой и изучаем главные схемы

В любом доме во время ремонтных работ или замены устаревших изделий может понадобиться схема установки выключателя с одной клавишей – самая простая и распространенная конструкция.

Выключателем называется простой прибор, который размыкает или замыкает электроцепь с целью освещения помещений. Специальная схема поможет разобраться, как подключить выключатель с одной клавишей в любой точке помещения.

Современное назначение конструкции

На современном рынке представлены приборы с одной, двумя и тремя клавишами, которые предназначены для работы с одним осветительным контуром. Каждую из схем довольно просто подключить, а выбор зависит от предполагаемых функций изделия. Несложный механизм включает клавишу, с помощью которой конструкция приводится в действие.

Потенциальная нагрузка и поставленные задачи влияют на обозначение выключателя, его строение.

Современные производители предлагают дополнительные элементы, к примеру, подсветку. К такому изделию можно подсоединить не один светильник.

Отличается также способ монтажа изделия – наружный или внутренний. Наружный способ обычно применяют при открытых проводах, а внутренний, если проводка спрятана в стене.



Важно! Любой монтаж выключателя света или его замена проводятся только после отключения электричества.

Подготовка к успешной установке

Самостоятельно монтировать устройство с одной клавишей намного легче, чем с двумя или тремя, но лучше этот процесс не начинать без подготовки. Перед тем, как подключить свет к выключателю, необходимо ознакомится с основными правилами безопасности. Полное отсутствие электротока проверяют специальными приборами.

Необходимо обратить внимание на цветовую маркировку проводов перед установкой изделия. Красный, синий и другие цвета позволяют определить фазу, ноль, заземление, тем самым обезопасить работника от удара электрическим током.

Неправильное соединение любых проводов может вызвать замыкание. Знание маркировки поможет значительно сократить время установки конструкции. Перед началом любых работ, связанных с электричеством, необходимо отключить напряжение, только потом приступать к основным работам. Не обойтись без защитной монтажной коробки, выполненной из безопасного пластика.

Необходимые инструменты

Тщательная подготовка к установке поможет сократить время работы. Перед тем, как присоединить провод к выключателю, нужно подобрать специальные  наборы инструментов. Непосредственно перед началом работы понадобится:

  • индикаторная и другие отвертки;
  • изделие;
  • лента для изоляции;
  • нож;
  • перфоратор;
  • провода для соединения всех деталей.

Правильный выбор места

Для безопасности необходимо соблюдать условия установки выключателя, а также выбирать правильное место.

Перед выполнением монтажа устанавливают уровень, на котором будет находиться прибор. Можно выбрать любую высоту, удобную для жителей дома.

Чаще всего изделие устанавливают возле входной двери в дом или в комнату со стороны ручки. Запрещается помещать любые устройства в ванной или сауне из-за высокой влажности, лучше их монтировать с наружной стороны.

Выключатель одноклавишный наружный современного производства отличается своим качеством и устойчивостью к влаге.

Внимание! Выбор уровня также зависит от способа установки, ведь в каждом доме он разный. Схема подключения розеток и выключателей в квартире отличается при скрытых и наружных проводах.

Подробный процесс монтажа

После проверки напряжения в сети с помощью индикаторной отвертки приступают к монтированию выключателя. С распределительной коробки выходит всего два провода, один из которых нулевой, а второй – фазный. Синий провод соединяют с такого же цвета нулевым проводом светильника.

Фаза, маркированная красным цветом, должна подключаться строго к проводу, который идет к переключателю, ведется к распределительной коробке, а затем подключается к красному проводу светильника.

Когда корпус скрытый, наружу выходят только провода и подрозетники. При установке нужно только специальными приборами надежно закрепить жилы и подсоединить устройство в прикрепленный к стене подрозетник.

Зафиксировав изделие, нужно сверху подсоединить крышку одноклавишного прибора и сразу проверить работу изделия.

Устройство с подсветкой

Установка изделия с подсветкой отличается только видом индикатора – неоновая лампа или светодиод. Такое дополнение очень удобно при полной темноте, ведь легко можно найти выключатель. Схема подключения выключателя одноклавишного с подсветкой ничем не отличается от обычной установки. Когда цепь размыкается, индикатор, подсоединенный к нулевой жиле, светится. При включении прибора подсветка гаснет.

Меры безопасности

Поскольку напряжение проходит по фазе, к выключателю сразу подсоединяют не нулевой провод, а вводную фазу. В противном случае при включении света человека может ударить электрическим током. Ноль идет прямо к лампочке, а фаза обязательно должна прерываться и идти через устройство. Схема работает таким образом, что расключение выключателя одноклавишного происходит при нажатии на изделие, которое размыкает цепь.

Правильное подключение

После подсоединения проводов нужно не ошибиться при работе с подрозетниками, особенно в старых домах. Современные устройства отличаются размерами сравнительно со старыми изделиями.

Замена старого устройства

Часто приходиться сталкиваться со старым устройством для выключения света. Его необходимо демонтировать. Чтобы снять пластиковую крышку, под которой прячется старая конструкция, раскручивают все наружные винтики.

Существует схема, как заменить выключатель одноклавишный быстро и легко.

  1. При помощи индикаторной отвертки устанавливают фазу.
  2. Надеть защитные перчатки и подносить инструмент к каждому контакту по очереди.
  3. Проверив первый и второй провод, отключаем свет.
  4. Только при отсутствии напряжения можно начинать снимать старое изделие.
  5. Вытянув рабочий узел, отсоединить первый провод “фазу”, а затем второй и изолировать их.
  6. Для изоляции подходит разноцветная изоляционная лента.

После освобождения места для нового устройства совсем несложно его установить.

Как подключить устройство

Необходимость подключения с распределительной коробки обусловлена наличием в одной комнате нескольких светильников, розеток и выключателей. Задача усложняется, тем, что нужно соединить несколько проводов в устройстве. Подсоединить провод к прибору напрямую проще, чем подключать одновременно светильник, выключатель, провода от электрощитка.

Подключение выключателя и розетки

Чтобы подключить выключатель, нужно найти фазу – красный провод, а также ноль, он синего цвета. Все они идут от щитка. Схема мало чем отличается, а вот розетка устанавливается по-другому: провод красного цвета подключают к такому же красному от выключателя, а синий – к синему. Провода выводят к монтажной коробке, точно так же, как и с установкой устройства без распределительной коробки. Все провода, которые были подведены, нужно закрепить с помощью изоляционной ленты, спаять и уложить в коробке.

Внимание! Правильное подключение света обезопасит жителей дома от замыкания и других неприятных последствий.

Вывод

Общие рекомендации довольно простые и при внимательном выполнении можно без проблем поменять старый прибор и установить удобное современное устройство. Чтобы узнать, как подключить одноклавишный выключатель от розетки, нужно изучить специальную схему установки. Внимательность и соблюдение правил безопасности помогут успешно установить устройство с одной клавишей в любом помещении.

Видео по теме

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.


При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.


С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Электрические схемы переключателя лампы

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры лампы обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы обнаружите либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — вилка на шнуре лампы: широкий контакт — нейтраль, а узкий — горячий. У большинства старых шнуров ламп есть штыри такого же размера. Это связано с тем, что полярность электрических ламп не соблюдалась до появления заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение переключателя двух лампочек

wiring diagram for a 2-socket lamp switch

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

wiring diagram for a 2-way push-button lamp switch

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу переключателя, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключены к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

wiring diagram for a 3 way lamp socket switch

Это электрическая схема стандартного трехпозиционного переключателя лампы. Розетка используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

wiring diagram for a single lamp switch

На этой схеме показано подключение стандартной лампы с одной настройкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

wiring diagram for a vintage floor lamp switch with 4 bulbs

Это электрическая схема винтажного торшера с 4 лампами, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода черного, синего и красного цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Одна из них соединит горячую лампу одной, а вторая — горячую на двух других лампах.

С помощью этой лампы лампу A, можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно раз, или все три выключены.

Больше похожих на это в справке «Сделай сам».com
.

Arduino — кнопка

Кнопка

Кнопки или переключатели соединяют две точки в цепи при их нажатии. В этом примере при нажатии кнопки включается встроенный светодиод на контакте 13.

Оборудование

  • Плата Arduino или Genuino
  • Кнопка или переключатель мгновенного действия
  • резистор 10 кОм
  • провода подключения
  • макет

Схема

изображение, разработанное с помощью Fritzing. Дополнительные примеры схем см. На странице проекта Fritzing.

Подключите к плате три провода.Первые два, красный и черный, подключаются к двум длинным вертикальным рядам на боковой стороне макета, чтобы обеспечить доступ к источнику питания 5 В и заземлению. Третий провод идет от цифрового контакта 2 к одной ножке кнопки. Та же ножка кнопки подключается через понижающий резистор (здесь 10 кОм) к земле. Другая ножка кнопки подключается к источнику питания 5 В.

Когда кнопка разомкнута (не нажата), нет связи между двумя выводами кнопки, поэтому контакт подключен к земле (через понижающий резистор), и мы читаем НИЗКИЙ.Когда кнопка закрыта (нажата), она устанавливает соединение между двумя ногами, подключая контакт к 5 вольт, так что мы читаем HIGH.

Вы также можете подключить эту схему в обратном порядке, с подтягивающим резистором, поддерживающим ВЫСОКИЙ вход на входе и переходящим в НИЗКИЙ при нажатии кнопки. В этом случае поведение эскиза будет обратным: светодиод будет нормально включаться и отключаться при нажатии кнопки.

Если вы отсоедините контакт цифрового ввода / вывода от всего, светодиод может беспорядочно мигать.Это потому, что вход «плавающий», то есть он случайным образом возвращает HIGH или LOW. Вот почему вам нужен подтягивающий или понижающий резистор в цепи.

Схема

щелкните изображение для увеличения

Код

См. Также


Последняя редакция 28.07.2015, автор: SM

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
