Полезные конструкции из обычного реле

Приветствую, Самоделкины!
Сегодня поговорим про обычное электромагнитное реле. Простое в исполнении не очень долговечное и с виду ничем не примечательное реле. Автор YouTube канала «AKA KASYAN» расскажет где и для каких целей его можно использовать и какие простые, но весьма полезные конструкции можно собрать на его базе. Кстати, данный материал заточен для начинающего радиолюбителя. Ну что же, давайте начнем.

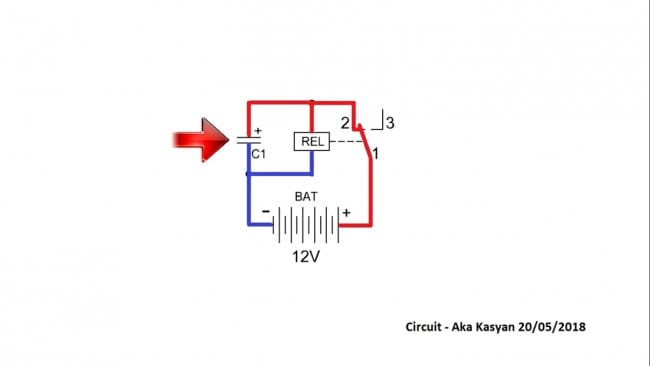

Наша первая схема построена на основе реле и электролитического конденсатора.


Для того чтобы понять для чего она предназначена, сперва давайте поймем, как все это дело работает. Питание, например, 12В по силовым контактом реле поступает на плюсовую обкладку конденсатора и одновременно на катушку. Минус или масса питания поступает напрямую, минуя контакты.

Первоначально, до подачи питания, указанные контакты реле замкнуты.

Как только подается питание, реле срабатывает, контакты 1 и 2 размыкаются, взамен замыкаются контакты 1 и 3.
Но к тому моменту в нашем конденсаторе накопилось достаточно энергии, и питание на катушку подается именно запасенная в конденсаторе энергия. Пока напряжение на конденсаторе достаточно для питания обмотки реле, контакты будут находиться в этом состоянии.

Со временем из-за разряда конденсатора соленоид в составе реле становится неспособным удерживать контакты в таком состоянии. Реле выключается, а контакты снова возвращаются в исходное состояние. Опять происходит заряд конденсатора, срабатывание реле и процесс снова повторяется, то есть реле периодически меняет свое состояние, то включено, то выключено.

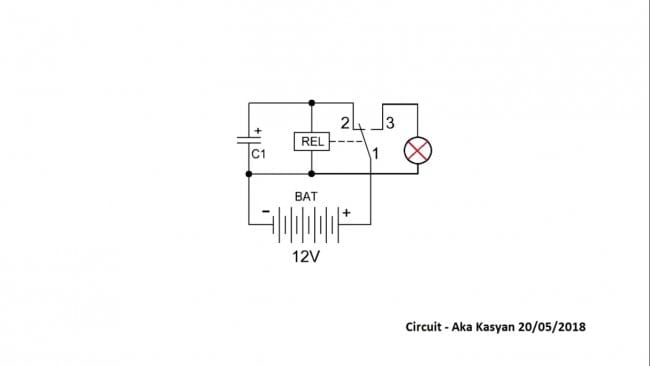

Интервалы вкл/выкл зависят исключительно от емкости конденсатора. Чем большая емкость, тем дольше соленоид будет удерживать контакты и наоборот. Подключать нагрузку к нашему прерывателю можно несколькими способами: 1) в разрыв одного из проводов питания;

2) использовать 3-ий контакт реле;

3) использовать реле с 2-мя контактными группами.

Первые 2 варианта имеют несколько недостатков. Во-первых, нельзя подключать нагрузки большой мощности и, во-вторых, эти решения повлияют на рабочую частоту схемы. Третий же вариант самый правильный, так как контакты, которые будут осуществлять коммутацию нагрузки, никак не связаны с контактами управления, что дает возможность подключать к схеме любые нагрузки, в том числе и сетевые. Мощность подключаемой нагрузки зависит исключительно от пропускной способности реле, то есть от тока допустимого через его контакты. Этот параметр указывается на корпусе реле, как и напряжение соленоида.

Эта схема, как и все последующие, настолько проста, что нет смысла делать ее на печатной плате. А так, если вы увлекаетесь электроникой и хотите чтобы ваши самоделки выглядели как заводской продукт, то можно заказать плату у китайцев.
Вторая схема чуть сложнее.

Тут помимо конденсатора добавлено еще 2 компонента – резистор и транзистор.

Транзистор практически любой, малой или средней мощности, обратной проводимости. Эта схема представляет из себя систему задержки при включении, что-то наподобие реле времени. При подаче питания на схему реле включается не сразу, а по истечению некоторого времени. В начальный момент через ограничительный резистор медленно заряжается конденсатор.

Как только напряжение на этом конденсаторе доходит до некоторого значения (где-то 0,6-0,7В), срабатывает транзистор. По его открытому переходу, питание поступает на обмотку реле. Реле срабатывает, коммутируя нагрузку.


Время задержки зависит от емкости конденсатора и сопротивления резистора. Чем больше емкость и сопротивление, тем большая задержка и наоборот.
Следующая схема:

Может показаться, что автор забыл нарисовать некоторые компоненты, но для сборки этой конструкции нам помимо реле ничего другого не нужно. Принцип работы тот же, что у первой схемы. Питание по замкнутым контактом поступает на соленоид, тот срабатывает, контакты размыкаются, подача питания прекращается, и так как соленоид обесточен, контакты опять возвращаются в исходное состояние.

Такой преобразователь практически неуправляемый. Срабатывание происходит с довольно высокой частотой и надо сказать, что штатные реле долго не протянут в таком режиме. Но смысл данной схемы все-таки есть. Дело в том, что для индуктивных нагрузок свойственно явление самоиндукции, а наш соленоид как раз таки является индуктивностью. В чем прикол? В тот момент, когда на соленоид поступает питание он как бы накапливает некоторую энергию. Когда питающая цепь размыкается, соленоид отдает накопленную энергию, при том ЭДС самоиндукции гораздо выше напряжения питания.



Даже с питанием от 9-вольтовой батарейки «крона» напряжение самоиндукции соленоида доходит до нескольких десятков, а то и сотен вольт.

Но не бойтесь, это не опасно, но получить неприятный удар током еще как возможно. Если добавить в нашу схему выпрямительный диод и накопительный конденсатор, то получим что-то похожее на электрошокер.

Тут все просто. Прерыватель обеспечивает периодическую подачу питания на соленоид, после отключения питания напряжения самоиндукции через выпрямитель накапливается в конденсаторе. Конденсатор обязательно нужен на 250 либо на 400В. Благодаря малой емкости, нескольких секунд работы схемы достаточно чтобы конденсатор зарядился.

Накопленная в конденсаторе энергия может совершать полезное действие, ну или не совсем полезное. Конечно же такую штуку нельзя использовать в качестве шокера, но бьёт довольно неприятно.
Интересный вариант фотореле можно построить всего на 2-ух компонентах: фоторезисторе и реле.

Фотореле, которые можно встретить в сети, даже самые простые варианты в своем составе имеют транзистор и пару резисторов.

Оно и правильно, такие схемы более практичны, но представленный вариант тоже имеет право на жизнь. Фоторезистор самый обычный, его сопротивление в темноте очень большое, при дневном освещении снижается до нескольких сотен Ом.

Принцип работы следующий. Днем, когда светло, сопротивление фоторезистора минимально и реле срабатывает, размыкая контакты 1 и 2. Нагрузка, например лампа, отключается.
С приходом темноты, сопротивление фоторезистора начинает увеличиваться, следовательно уменьшается и ток в катушке реле, и в какой-то момент тока будет недостаточно, и контакты реле отключатся. В таком случае контакты 1 и 2 замкнуться, и нагрузка (та же лампочка) сработает, осветив дворик или тропинку.


Недостатком данной схемы, в отличие от тех, которые имеют в своем составе хотя бы 1 управляющий транзистор, заключается в том, что этот вариант не имеет возможности регулировки.

Данный материал подготовлен исключительно для ознакомительных целей. На этом пора закругляться. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

12 схем автоматического реле (температура, звук, свет, влажность)

Релейные схемы используются в системах авторегулирования: для поддержания заданной температуры, освещенности, влажности и т.д. Подобные схемы, как правило, похожи и в качестве обязательных узлов содержат датчик, пороговую схему и исполнительное или индикаторное устройство (см. список литературы).

Релейные схемы реагируют на превышение контролируемого параметра над заданным (установленным) уровнем и включают исполнительное устройство (реле, электродвигатель, тот или иной прибор).

Также возможно оповещение звуковым или световым сигналом о факте выхода контролируемого параметра за пределы допустимого уровня.

Термореле на транзисторах

Термореле (рис. 1) выполнено на основе триггера Шмитта. В качестве датчика температуры используется терморезистор (резистор, сопротивление которого зависит от температуры).

Потенциометр R1 устанавливает начальное смещение на терморезисторе R2 и потенциометре R3. Его регулировкой добиваются срабатывания исполнительного устройства (реле К1) при изменении сопротивления терморезистора.

Схема простого термореле на транзисторах

Рис. 1. Схема простого термореле на транзисторах.

В качестве нагрузки в этой и других схемах этой главы может быть использовано не только реле, но и слаботочная лампа накаливания.

Можно включить светодиод с последовательным токоограничивающим резистором величиной 330...620 Ом, генератор звуковых колебаний, электронную сирену и т.д.

При использовании реле контакты последнего могут включать любую электрически изолированную от цепи датчика нагрузку: нагревательный элемент либо, напротив, вентилятор.

Для защиты выходного транзистора от импульсов напряжения, возникающих при коммутации обмотки реле (индуктивной нагрузки), необходимо включать параллельно обмотке реле полупроводниковый диод.

Так, на рис. 1 анод диода должен быть соединен с нижним по схеме выводом обмотки реле, катод — с шиной питания. Вместо диода с тем же результатом может быть подключен стабилитрон или конденсатор.

Термореле на тиристоре

Термореле [МК 6/82-3] (рис. 2) имеет выходной каскад с самоблокировкой на тиристоре.

Релейные схемы (температура, звук, свет, влажность)

Рис. 2. принципиальная схема термореле на транзисторе и тиристоре.

Это приводит к тому, что после срабатывания схемы выключить сигнализацию можно только после кратковременного отключения питания устройства.

Простой термоиндикатор

Термореле (рис. 3), или, говоря точнее, термоиндикатор, выполнен по мостовой схеме [ВРЛ 83-24]. Когда мост сбалансирован, ни один из светодиодов не светится. Стоит температуре повыситься, включится один из светодиодов.

Принципиальная схема простого термо-индикатора на одном транзисторе и светодиодах

Рис. 3. Принципиальная схема простого термо-индикатора на одном транзисторе и светодиодах.

Если температура, напротив, понизится, загорится другой светодиод. Чтобы различать, в какую сторону изменяется температура, для индикации ее повышения можно использовать светодиод красного свечения, а для индикации понижения — светодиод желтого (или зеленого) свечения. Для балансировки схемы вместо резистора R2 лучше включить потенциометр.

Фотореле на транзисторах

Фотореле (рис. 4) отличается от термореле (рис. 16.1) тем, что вместо терморезистора использован фоточувствительный прибор (фотодиод или фотосопротивление).

Принципиальная схема простого фото-реле на транзисторах

Рис. 4. Принципиальная схема простого фото-реле на транзисторах.

Фотореле с двухкаскадным усилителем

Схема фотореле, показанная на рис. 5, содержит двухкаскадный усилитель постоянного тока, выполненный на транзисторах разного типа проводимости.

Принципиальная схема фотореле с двухкаскадным усилителем

Рис. 5. Принципиальная схема фотореле с двухкаскадным усилителем.

При изменении электрического сопротивления фотодиода и, соответственно, смещения на базе транзистора VT1, увеличится коллекторный ток выходного транзистора усилителя VT2, и напряжение на резисторе R2 возрастет.

Как только это напряжение превысит напряжение пробоя порогового элемента — полупроводникового стабилитрона VD2, включится оконечный каскад на транзисторе VT3, управляющий работой исполнительного механизма (реле).

Использование в схеме порогового элемента (полупроводникового стабилитрона) повышает четкость срабатывания фотореле.

Фотореле со звуковой сигнализацией

Фотореле (рис. 6) является таковым не в полной мере, поскольку реагирует на изменение освещенности плавным изменением частоты генерируемых колебаний [B.C. Иванов].

Принципиальная схема фотореле со звуковой сигнализацией

Рис. 6. Принципиальная схема фотореле со звуковой сигнализацией.

В то же время это устройство может работать совместно с измеряющими частоту приборами, частотно-избирательными реле, сигнализировать высотой звукового сигнала об изменении освещенности, что может быть весьма актуально для слабовидящих.

Схема реле влажности, реле уровня жидкости

Реле влажности или реле уровня жидкости (рис. 7) так же, как и некоторые из вышеприведенных схем выполнено на основе триггера Шмитта [МК 2/86-22].

Принципиальная схема реле влажности,  реле уровня жидкости

Рис. 7. Принципиальная схема реле влажности,  реле уровня жидкости.

Порог срабатывания устройства устанавливают регулировкой потенциометра R3. Контакты датчика влажности выполнены в виде медного (Си) и железного (Fe) стержней, погруженных в землю.

При изменении содержания влаги в земле электропроводность среды и сопротивление между электродами меняются. С увеличением смещения на базе транзистора VT1 он открывается.

Коллекторный и эмиттерный токи транзистора возрастают, что приводит к росту напряжения на потенциометре R3 и, соответственно, к переключению триггера.

Реле срабатывает. Устройство может быть настроено на уменьшение электропроводности земли ниже заданной нормы. Тогда, при срабатывании исполнительного устройства, включается система автоматического полива земли (растений).

Реле времени

Реле времени (рис. 8) описано в книге П. Величкова и В. Христова (Болгария). Кратковременное нажатие на кнопку SA1 разряжает времязадающий конденсатор С1 и устройство начинает «отсчет времени».

Принципиальная схема реле времени на транзисторах

Рис. 8. Принципиальная схема реле времени на транзисторах.

В процессе заряда конденсатора напряжение на его обкладках плавно увеличивается. В итоге, через некоторое время реле сработает, и включится исполнительное устройство.

Скорость заряда конденсатора, а, следовательно, и время выдержки (время экспозиции) можно изменять потенциометром R1. Реле обеспечивает максимальное время экспозиции до 10 сек при указанных на схеме параметрах элементов. Это время может быть увеличено за счет увеличения емкости конденсатора С1, либо сопротивления потенциометра R1.

Стоит отметить, что для столь простых схем «аналоговых» таймеров стабильность временного интервала невелика. Кроме того, нельзя до бесконечности наращивать емкость времязадаю-щего конденсатора, поскольку заметно возрастает его ток утечки.

Такой конденсатор неприемлем в схемах «аналоговых» таймеров. Существенно увеличить время экспозиции за счет сопротивления потенциометра R1 также нельзя, поскольку входное сопротивление последующих каскадов, если только они не выполнены на полевых транзисторах, невелико.

Аналоговые таймеры (реле времени) широко используют при фотопечати, для задания времени выполнения каких-либо процедур. Эти устройства используются, например, для получения воды, ионизированной серебром.

Реле что реагирует на уровень напряжения

Реле напряжения (рис. 9, 10) используются для контроля заряда или разряда элементов питания, аккумуляторов, контроля напряжения питания, поддержания напряжения на заданном уровне. Схемы, описанные в книге П. Величкова и В. Христова, предназначены для контроля разряда (рис. 9) или перезаряда (рис. 10) аккумулятора.

Принципиальная схема реле для контроля разряда аккумулятора

Рис. 9. Принципиальная схема реле для контроля разряда аккумулятора.

Принципиальная схема реле для контроля перезаряда аккумулятора

Рис. 10. Принципиальная схема реле для контроля перезаряда аккумулятора.

При необходимости напряжение срабатывания этих устройств может быть изменено. Порог срабатывания задается типом стабилитрона. Для изменения в небольших пределах порога срабатывания подобных реле последовательно со стабилитроном можно включать 1 — 3 германиевых Щ9) или кремниевых (КД503, КД102) диодов в прямом направлении.

Катоды диодов должны «смотреть» в сторону базы входного транзистора. Германиевый диод смещает порог срабатывания примерно на 0,3 В, а кремниевый — на 0,5 В.

Для цепочки из двух, трех диодов эти значения удваиваются (утраиваются). Промежуточные значения напряжений можно получить при последовательном включении германиевого и кремниевого диодов (0,8 В).

Акустическое реле

Акустическое реле (рис. 11, 12) используют для контроля уровня шума, а также в составе систем охранной сигнализации [Б.С. Иванов, М 2/96-13]. Помимо прочего, такие схемы часто используют в системах связи — в устройствах голосового управления каналом связи.

Принципиальная схема акустического реле

Рис. 11. Принципиальная схема акустического реле.



Принципиальная схема акустического реле на транзисторах

Рис. 12. Принципиальная схема акустического реле на транзисторах.

Так, при разговоре автоматически и без вмешательства оператора происходит переключение радиостанции или линии связи с приема на передачу. Устройство содержит датчик звукового сигнала — микрофон, в качестве которого можно использовать обычный микротелефонный капсюль, усилитель низкой частоты, детектирующее и исполняющее (релейное) устройство.

Коэффициент усиления УНЧ определяет чувствительность акустического реле. На микрофон может быть установлен звукоулавливающий рупор для повышения направленных свойств акустического реле. Резонансный фильтр, включенный после УНЧ, позволяет акустическому реле реагировать только на звук определенной частоты и игнорировать остальные звуки.


Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003.

Устройство, схема и подключение промежуточного реле

Здравствуйте, уважаемые читатели сайта sesaga.ru. Промежуточные электромагнитные реле применяются во многих электронных и электрических схемах и предназначены для коммутации электрических цепей. Они используются для усиления и преобразования электрических сигналов; запоминания информации и программирования; распределения электрической энергии и управления работой отдельных элементов, устройств и блоков аппаратуры; сопряжения элементов и устройств радиоэлектронной аппаратуры, работающих на различных уровнях напряжений и принципах действия; в схемах сигнализации, автоматики, защиты и т.п.

Промежуточные реле

Промежуточное электромагнитное реле представляет собой электромеханическое устройство, которое может коммутировать электрические цепи, а также управлять другим электрическим устройством. Электромагнитные реле делятся на реле постоянного и переменного тока.

Работа электромагнитного реле основана на взаимодействии магнитного потока обмотки и подвижного стального якоря, который намагничивается этим потоком. На рисунке показан внешний вид промежуточного реле типа РП-21.

Промежуточное реле без защитной крышки

1. Устройство реле.

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

Промежуточное реле в разборе

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

Реле в разборе

Внешний вид контактов реле

2. Как работает реле.

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

Якорь сердечника не притянут

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

Якорь реле притянут и контакты замкнулись

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

3. Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

Обозначение контактов на схемах

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

Нормально разомкнутый контакт - разомкнут

Нормально разомкнутый контакт - замкнут

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

Нормально замкнутый контакт - замкнут

Нормально замкнутый контакт - разомкнут

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Перекидной контакт в исходном положении

Перекидной контакт подтянут

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

Группы контактов реле

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Электрический контакт

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

Поверхность контакта

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Окисел на контактах

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

4. Электрическая схема реле.

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Обозначение реле на схемах

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

Реле с крышкой

Электрическая схема реле на крышке

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Коммутационный ток контактов

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

Нумерация контактов

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

Реле вставленное в колодку

Колодка для реле

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

Обмотка реле на 220 В

Обмотка реле на 24 В

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.
2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

контактное, 12В, промежуточное, принцип работы и управление

Содержание статьи:

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

  • однофазные – предназначены для подачи напряжения в жилых помещениях;
  • трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

  • максимальные – повышают параметр напряжения до определенной величины;
  • минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

  • первичные с прямым подключением контактов в сеть;
  • вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
  • промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

  • прямого действия – нагрузка переключается контактами;
  • косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

  • электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
  • герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
  • электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
  • временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
  • таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
  • электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема подключения 4-х контактного реле

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

  1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
  2. Установка навесного предохранителя.
  3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
  4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
  5. Прозвонка провода мультиметром и присоединение его к кузову.
  6. Проверка фар и габаритов.
  7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

Схема подсоединения пятиконтактного реле

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

  1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
  2. Питающий контакт 85 соединяется с сигнализационным проводом.
  3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
  4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
  5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

  1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
  2. Подсоединяются контакты ввода через пускатель или контактор.
  3. Находится фаза по маркерам А, В, С и клемма нуля N.
  4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
  5. Проводник клеммы № 1 подключается на выход катушки.
  6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
  7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
  8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
  9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

Подключение Через Реле 4 Контактное Схема Подключения

Электромагнитное реле срабатывает за доли секунды, в то время как полупроводниковые ключи могут переключаться миллионы раз в секунду.


Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Обе схемы имеют общий недостаток. Если кратко описать этот рисунок, то мы получим следующее: ДХО должны быть установлены на высоте от до мм; Расстояние между близлежащими краями ДХО должно быть не менее мм; Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более мм.
Реле четырех контактное, подключение.

Другими словами является переключателем, а еще проще — принцип работы реле — малым током например сигналом кнопки включать цепи с большим током. Включаем габариты или ближний свет, ДХО тухнут.

Для этого желательно иметь минимальные знания в электротехнике.

Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования.

Об этом подробно написано здесь.

Поэтому нужно подходить с умом к выбору коммутационной аппаратуры. Реле может быть 1-канальным, то есть содержать 1 коммутационную пару.

РЕЛЕ. Простое подключение

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР

Принцип работы схемы примерно такой. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа. Так, например, в ВАЗ ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности.


Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу — издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают.

Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Напряжение подается на управляющие контакты реле обмотку , обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает или размыкает электрическую цепь своими силовыми контактами.

Вобщем как-то так! Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Необходимо отметить, что при длительной работе реле в режимах максимальных нагрузок искра, проскакивающая при коммутации контактов создает нагар между этими контактами, из-за чего управляемое устройство может не работать или работать некорректно. Мощность нагрузки зависит от коммутационной способности аппарата обусловленного его конструкцией, на мощных электромагнитных коммутационных устройствах присутствует дугогасительная камера, для управления мощной резистивной и индуктивной нагрузкой, например электродвигателем.

Сечение 2,5 мм2 как раз самое то. Что означает подключение через реле и как это сделать?

После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
Подключение реле противотуманных фар

Навигация по записям

Включаем габариты или ближний свет, ДХО тухнут. Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.


Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар.

Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами.

Типовые схемы реле. Силовые контакты маркируются всегда как 30, 87 и 87а. Подключение и установка LED-драйвера — это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации… Однако данное утверждение легко оспорить. Рассмотрим подключение противотуманок.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А; Контакт 30 — силовой питающий контакт реле.


То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть. Один из контактов, 87а или 87, могут отсутствовать. Читайте так же. Преимущества реле: простота конструкции; ремонтопригодность.

Один из контактов, 87а или 87, могут отсутствовать. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания запуске двигателя. Данная схема уже имеет право на жизнь, так как вы можете управлять работой ДХО в зависимости от ваших условий движения. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Якорь изготовлен из материала, который магнитится и он притягивается к сердечнику катушки.

В этом случае й контакт соединяют с лампой давления масла. Напряжение срабатывания катушки. От случайных КЗ при монтаже и работе никто не застрахован! Простейшая схема Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла.
Подключение доп.фар через реле

Заказ Яндекс Такси

Обе схемы имеют общий недостаток.

От случайных КЗ при монтаже и работе никто не застрахован!

Отечественные реле этой серии маркируют нормально замкнутый контакт как При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. Если где ошибся пишите исправлю.

Сила тока реле составляет 30 А, возможно использовать и После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. При этом они должны автоматически отключаться, если произведено включение фар головного света.

Заполните форму, ответ придёт на электронную почту

Все мощные потребители электричества в автомобиле например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля подключены через реле. В данном схемотехническом решении имеется несколько недостатков: ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам; схема не будет работать, если в габаритах тоже установлены светодиоды; схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки; с целью безопасности необходимо дополнительно устанавливать предохранитель. Когда напряжение пропадает — якорь возвращается в нормальное состояние возвратной пружиной.

Блок управления ДХО Нюансы включения ходовых огней Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6. Схема подключения ДХО через 4 контактное реле Для подключения ДХО по такой схеме, вам так же, как и в предыдущем случае, потребуется 4ех контактное реле. При выборе реле надо обращать внимание на покрытие контактов реле и разъема, куда вставляется реле. Поэтому, делают подключение через реле между кнопочкой и стартером устанавливают реле , которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.

Когда на катушку подаётся ток, то силовые линии магнитного поля пронизывают её сердечник. Как подключить четырехконтактное реле Как правильно подключить 4 контактное реле. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут.

Отметим лишь, что наибольшее распростран : Реле предназначено для коммутации больших токов нагрузки. При такой схеме подключения вы подаете напряжение на ДХО от основной цепи питания автомобиля. Для того чтобы ДХО гасли при остановке двигателя, вы можете подать сигнал на кнопку от бензонасоса, или от того же датчика давления масла. Ниже будет приведена информация одного производителя, существуют другие производители и зарубежные аналоги.
как подключить автомобильное реле (свет.зажигание и тд)

Схема Подключения Четырехконтактного Реле - tokzamer.ru

На контакт 85 подаём выход с сигнализации. Удачи Вам в творчестве!!!


Диапазон электропитания: 8…16В. Ток управления: не более 0,2А.

Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно.
Установка дополнительного реле стартера на Ваз 2112

Если PN-переход повреждается — напряжение включаемой цепи может попасть на цепь управления, если это кнопка — ничего страшного, а если это микросхема или микроконтроллер — они, скорее всего, тоже выйдут из строя, поэтому реализуется дополнительная гальваническая развязка через оптопару или трансформатор. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь — лампы в фарах зажигаются.

Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения.

Напряжение подается на управляющие контакты реле обмотку , обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает или размыкает электрическую цепь своими силовыми контактами.

Силовые контакты маркируются всегда как 30, 87 и 87а. Напряжение срабатывания катушки.

Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников.

Подключение четырехконтактного реле

Электронное реле: схема и принцип работы

Периодичность мигания напрямую связана с емкостью конденсатора. Исключение составляет схема соединения реле поворотов типа РС и его аналогов, применяемых на грузовых автомобилях. Пока оценок нет.


Диапазон электропитания: 8…16В. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87?

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Схема блокировки двигателя с самоподхватом самоблокировкой.

А может и 3-канальным, что позволит подключать 4 полюса к нагрузке например, три фазы В 4.

Это обусловлено способом подключения контрольных ламп.

Для крепления корпуса имеются отверстия и проушины под болтовые соединения. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск.
как подключается автомобильный сигнал

Смотрите также: Сп прокладка кабельных линий

Как правильно подключить 4 контактное реле. Как правильно подключить. Kak-PravilnoDelat

Я тоже думаю, что ничего сложного тут нет.

Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87? Я не рекомендую подключение ДХО по такой схеме.


В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Если нам надо из слаботочного отрицательного выхода сигнализации в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.

Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии. На авторство не претендую, но до этого додумывался сам.

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР


Чем ниже сопротивление контактов, тем меньше теряется напряжения на них и меньше нагрев. Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает.

В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Часто эти диоды устанавливают в разъеме, ответная часть — колодка или soket в который вставляется реле. Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Такое реле для управления использует постоянное напряжение от 3 до 32, а коммутирует переменное от 24 до В с током до 10 А.

Данная статья пригодится всем любителям доработок тюнинга в части электрооборудования автомобиля. Когда включается сигнал поворота, происходит замыкание цепи.
Как работает и устроено 5 — ти контактное реле

Войти на сайт

Включаем габариты или ближний свет, ДХО тухнут.

Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Принцип работы электронного реле очень простой. Пока оценок нет.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. Это связано с особенностями дугообразования при коммутации разных электроцепей. А чисто противотуманки можешь подключить через обычное реле.

Статья по теме: Глубина прокладки кабеля

А это собственно и сама схема подключения стандартного 4-х контактного реле:

Питание на него подается блоком управления двигателем дальше — компьютером и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Именно на него надо подавать напряжение для питания потребителей; Контакты 87 и 87А — контакты присоединения потребителей. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах. Это будет расцениваться как внесение изменений в конструкцию транспортного средства.

Они являются составными элементами задающего генератора и цепей управления. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Варианты схемных решений подключения реле. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Работа реле основана на работе магнитного поля.
Схема подключения 4х контактного реле

Релейные цепи | Принципиальная схема и работа реле

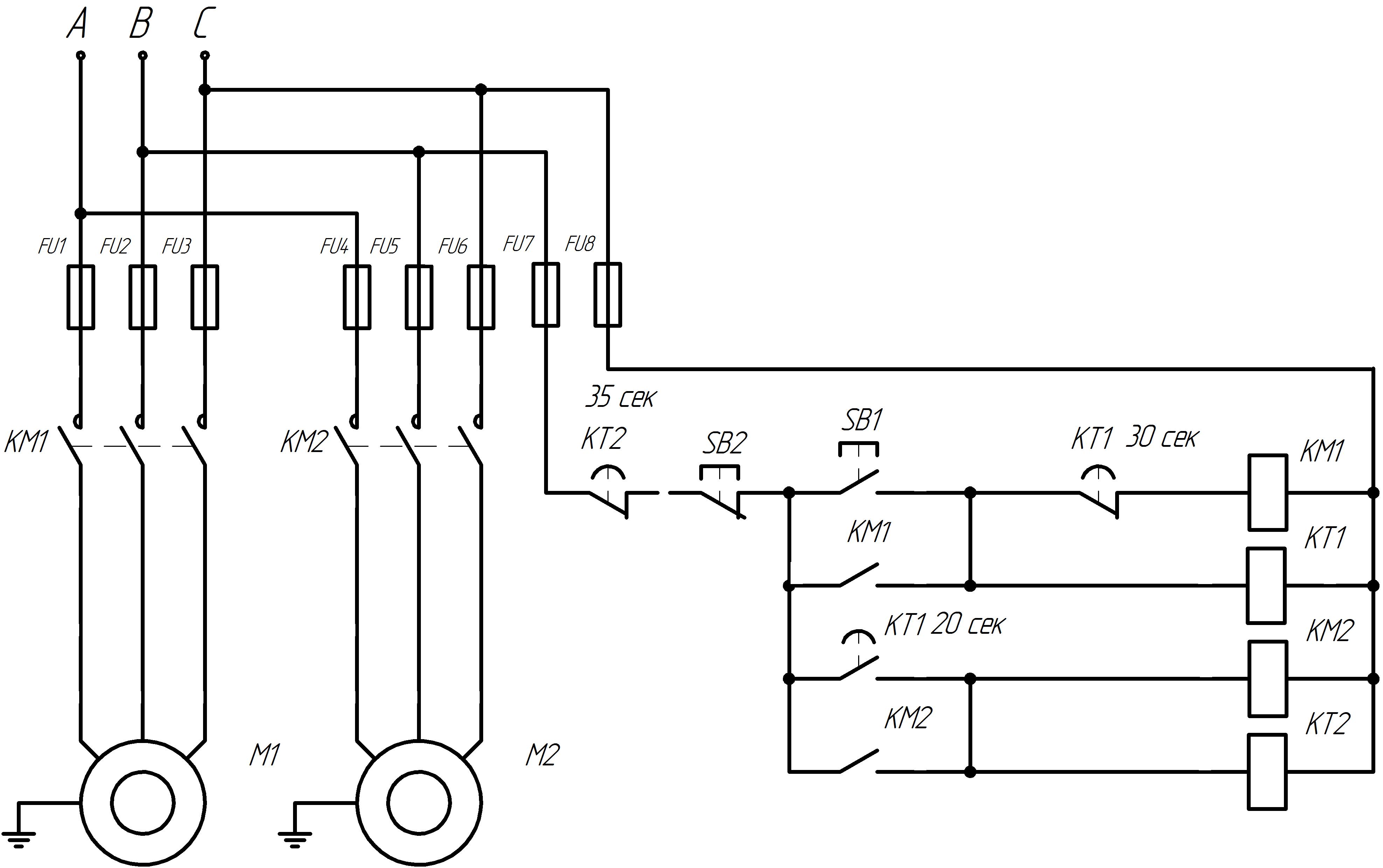

Электромеханические реле могут быть соединены вместе для выполнения логических и управляющих функций, действуя как логические элементы, похожие на цифровые вентили (И, ИЛИ и т. Д.).

Очень распространенная форма схематической диаграммы, показывающей соединение реле для выполнения этих функций, называется лестничной диаграммой.

На «лестничной» диаграмме два полюса источника питания изображены как вертикальные направляющие лестницы с горизонтальными «ступеньками», показывающими контакты переключателя, контакты реле, катушки реле и конечные элементы управления (лампы, катушки соленоидов. , двигатели), протянутые между силовыми шинами.

Также читайте: Digital Logic Gates

Лестничные диаграммы отличаются от обычных схематических диаграмм, типичных для техников-электронщиков, прежде всего строгой ориентацией проводки: вертикальные силовые «рельсы» и горизонтальные управляющие «ступеньки».

Цепи реле

Символы также немного отличаются от обычных обозначений в электронике: катушки реле изображены в виде кругов, а контакты реле изображены в виде конденсаторов:

Relay Ladder Diagram Symbols

Relay Ladder Diagram Symbols

В отличие от схематических диаграмм, где связь между катушками реле и реле контакты представлены пунктирными линиями, на лестничных диаграммах катушки связаны, а контакты - метками.

Иногда вы можете встретить контакты реле, помеченные идентично катушке (например, катушка помечена CR5, а все контакты для этого реле также помечены CR5), в то время как в других случаях вы найдете суффиксные номера, используемые для различения отдельных контактов внутри каждого реле друг от друга (например, катушка помеченный CR5, и три его контакта, помеченные CR5-1, CR5-2 и CR5-3).

Еще одно известное соглашение в релейных схемах и их релейных диаграммах состоит в том, что каждый провод в цепи помечен номером, соответствующим общим точкам подключения.

То есть соединенные вместе провода всегда имеют один и тот же номер: общее число обозначает состояние электрической общности (все точки с одинаковым номером равнопотенциальны друг другу).

Номера проводов меняются только тогда, когда соединение проходит через коммутатор или другое устройство, способное понижать напряжение.

Также читайте: PLC Fail Safe Circuits

Возможно, самый запутанный аспект цепей управления реле для учащихся - это значение термина «нормальный», которое применяется к состоянию контактов реле.

Как обсуждалось ранее, слово «нормальный» в этом контексте - будь то состояние ручных переключателей, технологических переключателей или переключающих контактов внутри управляющих реле - означает «в состоянии покоя» или без стимуляции.

Другими словами, «нормально открытый» контакт реле разомкнут, когда на катушку реле не подается питание, и замкнут, когда катушка реле находится под напряжением.

Аналогично, «нормально замкнутый» контакт реле замыкается, когда на катушку реле не подается питание, и размыкается, когда на катушку реле подается питание.

Чтобы проиллюстрировать эту концепцию, давайте рассмотрим схему управления реле, в которой реле давления активирует сигнальную лампу:

Relay Pressure Switch Schematic

Relay Pressure Switch Schematic

Здесь и реле давления, и контакт реле (CR1-1) изображены как нормально замкнутые. переключить контакты.

Это означает, что контакт реле давления будет замкнут, когда приложенное давление будет меньше его точки срабатывания (50 фунтов на квадратный дюйм), а контакт реле реле будет замкнут, когда катушка реле будет обесточена.

При анализе работы системы управления реле полезно иметь способ временно обозначить состояние проводимости контактов переключателя и состояние включения катушек реле (т.е.е. обозначение, которое мы могли бы нарисовать карандашом на диаграмме, чтобы помочь нам проследить работу схемы).

Я рекомендую использовать символы стрелки и X для обозначения потока мощности и отсутствия потока мощности (соответственно). Эти символы четко обозначают состояние компонентов, избегая путаницы с символами, используемыми для обозначения нормального состояния контактов переключателя.

На этой следующей диаграмме мы предполагаем, что приложенное давление меньше 50 фунтов на квадратный дюйм, оставляя реле давления в «нормальном» (закрытом) состоянии:

Relay Control Switch Circuit

Relay Control Switch Circuit

Так как давления недостаточно для срабатывания реле давления, его контакт остается в «нормальном» состоянии (замкнут).Это подает питание на катушку реле CR1, тем самым активируя контакт CR1-1 и удерживая его в разомкнутом состоянии.

При разомкнутом контакте CR1-1 сигнальная лампа не получает питания. В этом примере мы видим реле давления в его «нормальном» состоянии, но реле в активированном состоянии.

Снова используя стрелки и символы «X», чтобы обозначить наличие или отсутствие питания в этой цепи, мы теперь проанализируем его состояние с приложенным давлением реле выше 50 фунтов на кв. давление, приложенное к переключателю для его приведения в действие, его контакт принудительно переводится в рабочее состояние, которое для этого «нормально замкнутого» переключателя разомкнуто.

Это разомкнутое состояние обесточивает катушку реле CR1, позволяя контакту реле CR1-1 возвратиться пружиной в нормальное состояние (замкнут), тем самым передавая питание на сигнальную лампу.

Из этого анализа мы видим, что лампа выполняет функцию аварийного сигнала высокого давления, срабатывая, когда приложенное давление превышает точку срабатывания.

Обычно мы сбиты с толку, если предположим, что контакт переключателя будет в том же состоянии, в котором он втянут. Это не обязательно так. Способ рисования контактов переключателя просто отражает их нормальное состояние, определенное производителем переключателя, что означает состояние переключателя при отсутствии (или недостаточном) управляющем воздействии.

Будет ли переключатель фактически находиться в своем нормальном состоянии в любой момент времени, зависит от того, присутствует ли достаточный стимул для срабатывания этого переключателя.

Просто потому, что переключатель нарисован нормально замкнутым, не обязательно означает, что он будет замкнут, когда вы пойдете анализировать его. Все это означает, что переключатель будет замкнут, когда его ничего не сработает.

Тот же самый принцип применим к программированию релейной релейной логики в электронных системах управления, называемых ПЛК (программируемые логические контроллеры).

В ПЛК цифровой микропроцессор выполняет логические функции, традиционно обеспечиваемые электромеханическими реле, при этом программирование этого микропроцессора принимает форму релейной схемы (также называемой диаграммой «лестничной логики»).

Также прочтите: Логика реле давления с использованием ПЛК

Источники: Тони Р. Купхальдт - Лицензия Creative Commons Attribution 4.0

.Схема автоматического управления уличным освещением

с использованием реле и LDR

Вы видели уличный фонарь, который автоматически включается ночью и выключается утром или днем, есть датчики, которые определяют свет и соответственно управляют освещением. Эти уличные фонари - важный проект в умных городах.

Итак, в этом проекте мы собираемся создать простой автоматический контроллер уличного освещения с использованием реле и LDR. Эта схема очень проста и может быть построена на транзисторах и LDR, вам не нужен операционный усилитель или микросхема 555 для запуска нагрузки переменного тока.Здесь мы использовали лампочку переменного тока в качестве уличного фонаря. Некоторые применения этой схемы - управление уличным освещением, управление освещением дома / офиса, указатели дня и ночи и т. Д.

Требуется компонентов:

  1. Транзистор BC547-2
  2. LDR (светозависимый резистор)
  3. Реле
  4. Резистор 1к
  5. Потенциометр 100k
  6. Блок питания 12В -1
  7. Соединительные провода
  8. Перемычки
  9. Клеммная колодка с винтовыми зажимами, 2 или 3 контакта
  10. Доска для хлеба или перфорированная плита
  11. 1n4007 Диод
  12. Электропитание переменного тока
  13. Нагрузка переменного тока или лампа

Что такое LDR?

LDR

изготавливаются из полупроводниковых материалов, что обеспечивает им светочувствительные свойства.Существует много типов, но один из самых популярных материалов - это сульфид кадмия (CdS). Эти LDR или ФОТОРЕИСТОРЫ работают по принципу «фотопроводимости». Этот принцип говорит о том, что всякий раз, когда свет падает на поверхность LDR (в данном случае), проводимость элемента увеличивается или, другими словами, сопротивление LDR падает, когда свет падает на поверхность LDR. Это свойство уменьшения сопротивления для LDR достигается благодаря тому, что это свойство полупроводникового материала, используемого на поверхности.

LDR (Light Dependent Resistor)

Ранее мы построили много полезных схем с использованием LDR:

Принципиальная схема и пояснения

:

Ниже приведена принципиальная схема этого светочувствительного уличного фонаря :

Automatic Street Light using LDR and relay circuit diagram

В этом проекте мы использовали LDR (светозависимый резистор) , который отвечает за обнаружение света и темноты. Сопротивление LDR увеличивается в темноте и уменьшается в присутствии света.Эта схема такая же, как схема детектора темноты или детектора света, только здесь мы заменили простой светодиод на нагрузку переменного тока, используя реле. Два транзистора BC547 NPN используются для управления реле.

Automatic Street Light circuit using LDR and relay

Automatic Street Light circuit on perfboard backside

Всякий раз, когда свет падает на LDR , его сопротивление уменьшается, и транзистор Q1 включается, а коллектор этого транзистора становится НИЗКИМ, и это заставляет второй транзистор ВЫКЛЮЧАТЬСЯ из-за получения НИЗКОГО сигнала на его базе, поэтому реле также остается выключенным из-за ко второму транзистору.

Теперь , когда LDR обнаруживает темноту, означает отсутствие света, затем транзистор Q1 включается из-за увеличения сопротивления LDR, которое отвечает за падение напряжения на базе Q1. Из-за НИЗКОГО сигнала на базе Q1 транзистор Q2 получает ВЫСОКИЙ сигнал от коллектора Q1 и включает реле. Реле включило нагрузку переменного тока, подключенную к реле. Поток 10K также используется для настройки чувствительности схемы.

Итак, вот как автоматические уличные фонари включаются ночью и выключаются днем, посмотрите демонстрационное видео ниже.

.

Что такое реактивное реле? Конструкция и рабочие характеристики реле реактивного сопротивления

Реле реактивного сопротивления является высокоскоростным реле. Это реле состоит из двух элементов: элемента максимальной токовой защиты и элемента направленности тока-напряжения. Токовый элемент развивает положительный крутящий момент и направленный элемент, развиваемый током-напряжением, который противостоит элементу тока в зависимости от фазового угла между током и напряжением.

Реактивное реле - реле максимального тока с ограничением направления.Направляющий элемент предназначен для развития максимального отрицательного крутящего момента, когда его ток отстает от напряжения на 90 °. Конструкции с индукционной чашкой или двойной индукционной петлей лучше всего подходят для срабатывания дистанционных реле реактивного типа.

Конструкция реактивного реле

Типичное реле реактивного сопротивления с индукционной чашкой показано на рисунке ниже. Он имеет четырехполюсную структуру с катушками управления, поляризации и ограничения, как показано на рисунке ниже. Рабочий крутящий момент создается за счет взаимодействия потоков токопроводящих катушек, т.е.е. взаимодействие потоков 2, 3 и 4 и удерживающего момента создается взаимодействием потоков, обусловленных полюсами 1, 2 и 4.

reactance-type-distance-relay-schematic-diagram Рабочий момент будет пропорционален квадрату тока, в то время как ограничивающий момент будет пропорционален VI cos (° - 90 °). Желаемый максимальный угол крутящего момента достигается с помощью емкостно-резистивных цепей, как показано на рисунке. Если эффект управления обозначен –k 3 , уравнение крутящего момента становится

reactance-type-distance-relay-equation-1 где Θ определяется как положительное значение, когда я отстаю от V.В точке баланса чистый крутящий момент равен нулю, и, следовательно,

reactance-type-distance-relay-equation-2 reactance-type-distance-relay-equation-4- В приведенном выше уравнении не учитывается эффект регулирования пружины, т.е. K 3 = 0.

Рабочие характеристики реактивного реле

Рабочие характеристики реле реактивного сопротивления показаны на рисунке ниже. X - реактивное сопротивление защищенной линии между местом расположения реле и точкой повреждения, а R - составляющая сопротивления полного сопротивления. Характеристика показывает, что резистивная составляющая импеданса не влияет на работу реле, реле реагирует исключительно на составляющую реактивного сопротивления.Точка ниже рабочей характеристики называется областью положительного момента.

operating-characteristic-of-distance-relay-2- Если значение τ в общем уравнении крутящего момента, выраженном ниже, равно 90º, прямолинейная характеристика все равно будет получена, но она не будет параллельна оси R. Такое реле называется реле углового импеданса.

reactance-type-distance-relay-equation-3 Этот тип реле не может выбрать, произошла ли неисправность в секции, где расположено реле, или она произошла в соседней секции при использовании на линии передачи.Единица направленности, используемая с реле реактивного сопротивления, не будет такой же, как у реле импедансного типа, потому что ограничивающий реактивный вольт-ампер в этом случае будет почти равен нулю.

Следовательно, дистанционное реле реактивного типа требует направленного устройства, которое не работает в условиях нагрузки. Реле реактивного типа очень подходит в качестве реле заземления при замыкании на землю, поскольку на его досягаемость не влияет полное сопротивление замыкания.

.Расположение реле размыкания цепи

??? | Такома Мир

Поскольку это очень похоже на мою проблему и потребность в понимании ... Я представлю свою мысль и надеюсь, что другие могут сделать какое-то просветление.

Truck имеет только 50K купленных мной новых. Первая проблема. Будет запущен, но умирает, когда вы оторветесь от стартовой стороны ключа. Настройка немного отличается от вашей. 2004 4x4 Regular Cab Tacoma с 3RZ-FE имеет реле размыкания цепи под блоком предохранителей со стороны водителя и не то, что у Маджика выше, но закрытое, а цвета проводов такие же.Реле имеет тот же номер детали, что и реле EFI и блок питания в блоке предохранителей 2 под капотом. Реле одиночное управление с одной катушкой. Реле EFI подает питание на реле размыкания цепи. Сторона запуска зажигания питает сторону управления реле размыкания цепи, а сторона заземления этого элемента управления является ECM.

Так вот в гайке реле размыкания цепи замыкается и включает топливный насос при проворачивании. Когда двигатель запускается, когда вы отпускаете пуск, в рабочем состоянии реле остается закрытым и топливный насос остается включенным.Если случайно двигатель не продолжает работать, нормальная сторона ключа зажигания не удерживает реле включенным, и топливный насос не работает. (это предохранительный выключатель реле EFI) В других автомобилях используется таймер для запуска насоса, и у них нет этого дополнительного реле. Работающей частью, которая сообщает ECM, что реле размыкания цепи замкнуто, является датчик положения кулачка.

Проблемы приходят и уходят. Сводит меня с ума и больше не могу доверять грузовику. У грузовика еще есть воздушный клапан. Топливный насос качает нормально, когда вы подаете питание на синий провод реле разомкнутой цепи.Вызов для топливного насоса составляет 0,2–3 Ом. На проводе реле читается 1,3. Датчик коленчатого вала требует 1630-2740 Ом. Показывает 2060. Боль добраться до датчика распредвала под впуском, поэтому не проверял.

Эта система не имеет таймера топливного насоса, как большинство двигателей FI?

Еще один интересный факт в этом моторе есть два 3 датчика температуры. Один обратно у клапана ERG. Один на переднем правом водяном кожухе (контролирует датчик температуры), а важный спрятан в задней части двигателя на задней стороне крышки клапана у брандмауэра.(чтобы его увидеть, необходимо приподнять защищенный жгут на трех крючках). Это то, что сообщает ECM для запуска и прогрева топливной смеси.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
