Схема включения дрл: через дроссель или без него

через дроссель или без него

СодержаниеПоказать

Дуговая ртутная лампа (ДРЛ) представляет собой одну из разновидностей электрических осветительных приборов. Чаще всего используется для освещения крупных объектов и территорий: заводов, фабрик, складов. Нередко устройства встречаются в уличных фонарях. Приборы характеризуются высокой степенью отдачи света, однако имеют невысокое качество цветопередачи. Чтобы правильно подключить лампу ДРЛ, необходимо использовать специальные схемы и придерживаться основных рекомендаций.

Для чего нужен дроссель

Дроссель отвечает за правильную работу источника света. Нередко мощные устройства требуют внушительных показателей напряжения сети. Это в свою очередь приводит к перегреву и перегоранию прибора. Компонент позволяет избежать подобных последствий. При этом его нужно включать в электрическую цепь последовательно.

Таким образом дроссель ограничивает напряжение и силу тока во время работы.

Рисунок 1.

Дроссель ДРЛ

Чтобы ограничить перепады тока, реализуется подключение через элемент сопротивления. Он представляет собой балласт из нескольких катушек индуктивности с высоким сопротивлением, которое не дает лампе сгореть. В газовой среде ДРЛ происходит электрический пробой, приводящий к появлению дугового разряда. Ионизированный газ при этом теряет сопротивление, что становится причиной возрастания тока и выделения значительного количества тепла. Если ток не ограничивать специальными дросселями, прогретая газовая среда выведет лампу из строя.

Если ДРЛ напрямую подключить в сеть, то поломка в большинстве случаев вопрос времени. Чаще перегрев проявляется мгновенно. На скорость поломки влияют конкретные показатели электрической цепи, величина напряжения, внешние факторы (температура воздуха, влажность и т.д.). Это касается только обычных ртутных светильников, которые составляют большую часть рынка.

При подключении дросселя можно не соблюдать полярность. Он обеспечит стабильность работы светильника и предотвратит возможные поломки.

Главный параметр для дросселя номинальный ток. Именно по нему подбирают оборудование с учетом мощности осветительного прибора. Можно воспользоваться следующей таблицей.

Мощность используемой ДРЛ	Номинальный ток дросселя
125 Вт	1,15 А
250 Вт	2,15 А
400 Вт	3,25 А
700 Вт	5,45 А

Несмотря на полезность дросселя он все больше уходит в прошлое. На смену приходят современные блоки электронной стабилизации дуги. С их помощью можно точно настраивать параметры работы, контролировать рабочие нагрузки. Выставленные показатели будут сохраняться даже при значительных перепадах напряжения в сети.

Рисунок 2. Дроссели разных параметров

Реактивное сопротивление дросселя связано с параметрами катушки индуктивности. 1 генри индуктивности пропускает 1 А тока при напряжении 1 В. При рассмотрении катушек стоит учесть:

• площадь поперечного сечения медного проводника;
• количество витков;
• материал сердечника;
• поперечное сечение магнитопровода.

Катушка также обладает активным сопротивлением, что надо учитывать при подборе деталей для конкретных осветительных приборов. К каждому типу ДРЛ подойдут дроссели определенных размеров.

Схемы подключения

Большая часть устройств ДРЛ имеет дроссель в цепи. Однако существуют методы, позволяющие использовать ДРЛ без дросселя.

Рисунок 3. Подключение к патрону лампочки

Через дроссель

Схема подключения любой лампы ДРЛ достаточно проста и включает в себя соединение нагрузок в электрическую цепь последовательно. Используется сеть 220 вольт, работающая на стандартной частоте. За счет этого даже высокомощный уличный источник освещения можно подключить к обычной домашней сети.

Сопротивление стабилизирует и корректирует показатели питания. За счет него достигается равномерное свечение без миганий и иных нежелательных факторов. Световой поток при этом остается неизменным, что важно для любого источника освещения.

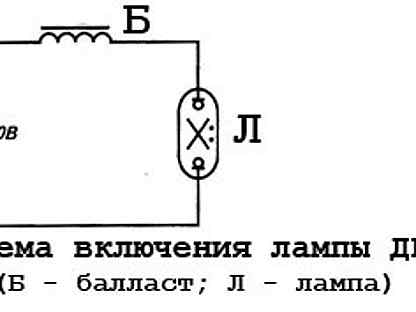

Рисунок 5. Схема подключения ДРЛ через дроссель

Во время пуска система потребляет значительное напряжение, которое нередко достигает показателя в два-три входных номинала. Сопротивление стабилизирует это напряжение и не дает устройству сгореть.

Лампа ДРЛ зажигается не мгновенно. В некоторых случаях на полный разогрев и достижение максимального светового потока может уйти до пятнадцати минут.

Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные показатели мощности не влияют на схему подключения и всегда требуют однофазную сеть 220 В с частотой 50 Гц.

Без дросселя

Если необходимо подключить светильник ДРЛ 250 без дросселя, простым решением будет приобретение ДРЛ, функционирующей без дополнительных компонентов. В приборах внутри установлена спираль, отвечающая за стабилизацию напряжения.

Также можно использовать традиционную лампу накаливания. Она должна быть эквивалентна по мощности используемой ДРЛ и иметь нужный номинал сопротивления. Лампа накаливания выполняет функцию резистора, эффективно понижающего напряжение на выходе.

Рисунок 5. Схема подключения ДРЛ без дросселя

Элемент сопротивления можно заменить конденсатором или набором конденсаторов. При этом важно максимально точно рассчитать выдаваемый цепью ток, чтобы он соответствовал рабочему напряжению.

Как проверить работоспособность лампы

После подключения ДРЛ рекомендуется проверить ее исправность. Если устройство не включается или работает нестабильно, делается тестирование электрической цепи тестером, мультиметром или омметром.

Рисунок 6. Проверка схемы тестером

Витки обмотки проверяют на разрывы или короткие замыкания. Разрыв можно определить по бесконечно большим показателям сопротивления на экране прибора. Выходом из положения станет полная замена обмотки. По завершении ремонта снова запустите лампу.

Если сопротивление повышается на несколько пунктов, вероятно повреждение обмотки и короткое замыкание между витками. Чем меньше витков соприкасаются между собой, тем меньше окажется прирост сопротивления.

Тематическое видео: Пуск лампы ДРЛ 250 через дроссели от люминесцентных ламп

Иногда короткое замыкание происходит в обмотке. В этом случае никакого повышения сопротивления не возникнет, и на работу светильника никакого влияния оказываться не будет. Так что после проверки обмотки при помощи омметра следует проверить саму лампу и систему подачи электричества.  Нередко лампы выходят из строя при первом включении. Это может быть связано с низким качеством прибора, неправильно настроенными режимами питания и другими факторами.

расшифровка, подключение через дроссель, светодиодные аналоги

Содержание статьи:

Светотехнические приборы используются для создания подсветки в домах, производственных зданиях, на улице, в музеях и других сферах. Одним из таких изделий для создания искусственного света является лампа ДРЛ. Это прибор, который относится к категории ртутных газоразрядных ламп. ДРЛ имеет отличный от других источников света способ работы, с которым следует заранее разобраться перед покупкой или при выборе аналогов.

Что такое ДРЛ лампа

Внешний вид ламп ДРЛ

В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

• Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
• Р – ртутная.
• Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Типы ДРЛ ламп

Лампы ДРЛ 250 и ДРЛ 400

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

• Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
• ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
• ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

Также важными показателями являются:

• Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
• Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
• Цоколь. Задает параметры люстре или другому светильнику.
• Размеры.
• Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область применения

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

• электрическая мощность лампочки;
• рабочий ток и напряжение;
• температура обмотки;
• наибольший допустимый нагрев;
• наибольшая потеря мощности;
• коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.

Другой способ проверки – с помощью лампы накаливания той же мощности, включенной последовательно в цепь. При исправности изделия лампочка загорится в половину накала или будет мигать. При отсутствии света можно судить о повреждении обмотки. Слишком яркий свет говорит о наличии межвиткового короткого замыкания.

Плюсы и минусы

К плюсам лампы можно отнести стандартные цоколи

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

• длительный срок эксплуатации;
• компактность;
• стандартные цоколи;
• хороший световой поток;
• уменьшенное потребление электроэнергии.

Недостатки, ограничивающие использование лампочек:

• Восприимчивость к переменам напряжения.
• Наличие пульсаций, которые вредны для человеческого здоровья.
• Долгое время зажигания.
• Наличие вредного ультрафиолетового свечения.
• У модификаций лампы меньший КПД и срок службы.
• Наличие вредных компонентов в составе.
• Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
• Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2020 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

Различие схем подключения ламп дрл. Как работает лампа дрл

Дуговая ртутная лампа (ДРЛ) имеет еще одно название — дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при , напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других — дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения — увеличивается.

Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя — ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичным

для чего нужен дроссель, лампа уличного освещения

Для освещения улиц, промышленных и архитектурных объектов, сельскохозяйственных комплексов, не требующих высокого качества цветопередачи, применяется светильник ДРЛ (дуговая ртутная лампа высокого давления). Особенность прибора заключается в высоком КПД, экономичности, длительной эксплуатации.

Существует множество разновидностей осветительного устройства: дневного, ультрафиолетового света, вольфрамные, натриевые варианты. Все газоразрядные изделия объединяет непостоянство сопротивления (соответственно тока). Ограничить рабочий ток источников света помогает электронный (ЭПРА) или электромагнитный (ЭмПРА) пускорегулирующий аппарат, выполненный в виде катушки индуктивности — дросселя.

Рабочая схема подключения светильника ДРЛ

Преимущества и недостатки

Главным достоинством люминесцентной лампы выступает высокая светоотдача, относительно типовых светильников. Если ртутная ДРЛ 250 обеспечивает световой поток 12000 лм при расходе энергии 250 Вт, обычное устройство будет потреблять 1000 Вт. Размеры мощных лампочек (более 400 Вт) отличаются от стандартных устройств компактностью. Спектр излучения прибора естественный, свет интенсивный, далеко излучается.

Ртутный светильник 250 Вт

Отрицательными характеристиками приборов высокого давления выступают:

1. Выделение озона в ходе эксплуатации, важно позаботиться о вентиляции помещения.
2. Стоимость люминесцентных светильников в 5–7 раз дороже обычных ламп высокой мощности.
3. Размеры отдельных модификаций (например, ДРЛ 125 Е40) превышают аналогичные устройства с вольфрамовой нитью.
4. Спустя 2-3 месяца эксплуатации неизбежно изменение спектра излучения. Недостаток вызван техническими характеристиками люминофора.
5. Светильник ДРЛ чувствителен к перепадам напряжения и требует подключения через пускорегулирующий аппарат.
6. Неприятное гудение и моргание световых лучей определяет ощутимые неудобства в жилых помещениях. Применять приборы высокого давления в цехах с вращающимися предметами нежелательно в силу стробоскопического эффекта (подвижные устройства кажутся неподвижными).
7. Нормальная рабочая высота для светильника ДЛР — четыре метра.

Сравнение ДРЛ светильников в процессе работы

Важно помнить! Ртутный состав горелки требует отдельной утилизации прибора.

Характеристики

Рабочие параметры светильников ДРЛ:

• Мощность лампочек 80-1000 Вт. Определяется количеством электродов: два электрода — 250…1000 Вт, четыре электрода — 80…1000 Вт. Особой популярностью пользуются приборы мощностью 250 Вт.
• Цоколь. Зависит от мощности: приборы до 250 Вт оснащают цоколем е27, свыше 250 Вт подойдет вариант е40.
• Тактовая нагрузка сети достигает 8 ампер. Показатель взаимосвязан с мощностью осветительного прибора.
• Световой поток ртутных устройств составляет минимум 3 2 00 люмен. Значение характерно для источника света на 80 Вт. Дроссельные лампы уличного освещения с максимальной мощностью 1 кВт излучает световой поток близко 52 000 люмен.

Интересно! Срок эксплуатации дроссельного светильника достигает 20 000 часов. Однако лампочка перестает работать раньше на 30-50 %.

Параметры ртутной лампы мощностью 150 Вт

Сфера использования

Люминесцентные лампы эффективно используются на автодорогах, улицах и в скверах, производственных цехах и объектах технического назначения (АЗС, стоянках, складах). Часто встречаются в качестве декоративных источников освещения архитектурных сооружений и административных зданий. Разнообразие конструктивных особенностей продукции ДРЛ позволяет подобрать оптимальный вариант для привлечения косяков рыб и планктона в процессе промысла, обеспечить холодным светом медицинское оборудование для обеззараживания помещений.

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.

Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

• ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.

Источник освещения для растений

• ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
• ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.

Образец дугового натриевого светильника

• ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт.

Конструкция

Лампа дуговая представлена стеклянным баллоном 1 с резьбовым цоколем 2. По центру колбы размещена ртутно-кварцевая горелка (трубка) 3, наполненная аргоном и одной каплей ртути. Четырех электродные лампы располагают главными катодами 4 и дополнительными электродами 5. Электроды подключены к катоду противоположной полярности посредством добавочного угольного резистора 6.

Конструктивные особенности ртутного светильника

Подробное описание элементов позволяет выделить следующие особенности дроссельной лампы:

• Цоколь — простейшее устройство, принимающее энергию от электросети за счет контакта токоведущей части лампы ДРЛ (резьбовой и точечной) с контактами патрона. Полученная энергия поступает на электроды горелки.
• Горелка служит главным функциональным элементом ДРЛ лампы. Внешне деталь представлена кварцевой колбой, оснащенной с обеих сторон по два электрода (основные и дополнительные). Внутреннее пространство горелки заполнено газом аргоном для изоляции теплообмена между горелкой и средой, а также одной каплей ртути.
• Внешняя колба содержит кварцевую горелку светильника, подключенную к проводникам от контактного цоколя. Также стеклянная емкость содержит азот и два ограничителя сопротивления (подсоединены к дополнительным электродам), покрыта изнутри люминофором.

Дуговой источник освещения в разрезе

Первые лампы ДРЛ оснащали двумя электродами. Для поджога светильника приходилось дополнительно включать в схему пусковой элемент (высоковольтный импульсный пробой промежутка горелки). Более затратный вариант ДРЛ был снят с производства, заменен 4-х электродным вариантом. Для бесперебойной работы достаточно дросселя.

Принцип работы

Принцип действия электроприбора основан на использовании светящегося тела в качестве столба дугового разряда. Особенность достигается особой технологией запуска устройства:

• При подаче электроэнергии на светильник между электродами образуется разряд, сразу принимает дуговую форму.
• На протяжении 10 минут после разряда технические параметры устройства достигают номинальных значений. Время пускового периода определяется внешней температурой — в теплых условиях лампа разгорается быстрее.
• От разряда внутри колбы образуется голубое (фиолетовое) свечение и ультрафиолетовые лучи, заставляющие светиться люминофор. Потоки смешиваются, лампа получается белой.

Запуск светильника в работу

Обратите внимание! Напряжение сети в процессе горения лампы способствует колебаниям светового потока в диапазоне 20–30 %. Приборы нагреваются, возникает необходимость применять термостойкие проводники и надежные контакты для патронов.

Для чего необходим дроссель в светильнике

Дроссель стабилизирует работу ДРЛ. Запуск светильника напрямую, без дополнительного устройства не рекомендуется — лампа сгорит. Причиной выступает пусковой ток, превышающий номинальный в 2,5 раза. Розжиг лампы сопровождается электрическим пробоем в атмосфере инертных газов, заполненных парами ртути или натрия, затем следует тлеющий или дуговой разряд. Сопротивление газа снижается в десятки раз, ток увеличивается. Отсутствие ограничений для тока грозит чрезмерным выделением тепла, в доли секунд газы внутри лампы сгорят, светильник выйдет из строя. Во избежание поломок, последовательно в систему добавляют сопротивление.

Подключение дросселя в лампе дневного света

Применять активное сопротивление нецелесообразно, ввиду повышенных потерь энергии на теплоотдачу. Более эффективным решением станет добавление электронной схемы или дроссели. Активного сопротивления ограничитель не имеет, мощности не расходует, энергию накапливает и отдает в цепь.

Как правильно подключить

С дросселем. Схема предусматривает последовательное соединение дросселя с лампой ДРЛ, подключенных к переменной сети ~ 220 вольт. Полярность подключения не имеет значения.

Без дросселя. Эксплуатация дуговой лампы без дополнительных приспособлений возможна при соблюдении ряда условий:

1. Использования источника света типа ДРВ. Лампы, способные работать без дросселя, оснащены дополнительной вольфрамовой спиралью, выполняющей роль пускателя. Характеристики спирали соответствуют параметрам горелки.
2. Запуска светильника ДРЛ посредством импульса напряжения, исходящего от конденсатора.
3. Розжига лампы ДРЛ при последовательном подключении лампы накаливания.

Схема экономичного подключения лампы для освещения подсобных помещений



Важно! При включении ДРЛ разгорается не сразу — процесс занимает близко 5 минут, при повторном запуске работающего светильника — лампа должна остыть (5 — 15 мин).

Знание параметров и принципа работы ртутных ламп позволяет правильно подобрать светильник и подключить.

Применение ртутных ламп высокого давления

Автор admin На чтение 4 мин. Просмотров 50 Опубликовано 9 декабря 2016

Ртутные лампы высокого давления общего назначения (ДЛР) предназначаются для светильников внутреннего и наружного освещения, электрических сетях с частотой 50 Гц и напряжением 220 вольт. Для их использования необходима соответствующая пускорегулирующая аппаратура.

Области применения

Лампа дрл обладает высокой световой отдачей, устойчивостью к колебаниям напряжений сети, дешевизной пускорегулирующей аппаратуры, для которой не требуются импульсные зажигающие устройства, а также длительностью срока службы.

Схема лампы ДРЛ

Ее используют чтобы осветить:

• улицы;
• площади;
• промышленные цехи;
• складские помещения.

Как работают лампы ДРЛ?

Изначально лампы ДРЛ имели два электрода. Это требовало еще одного устройства пуска — высоковольтной импульсной пробы промежутка горелки. Разновидность была снята с производства, ее заменили на 4 электродный вариант. Для совершения поджога нужно подключить дроссель.

Главным предназначением этого элемента электрической схемы является снижение за определенный период времени влияние токов диапазона. Дроссель — это разновидность катушки индуктивности.

Для работы используется переменный сетевой ток. Он направляется к промежутку дополнительного и основного электродов, которые располагаются с одного бока горелки на такую же пару электродов, они находятся на другом боку кварцевой горелки. Подключаемый ток сосредотачивается в промежутке между основными электродами горелки, они находится на противоположных боках.

Расстояние между электродами достаточно мало. Благодаря этому промежутку, газ легко ионизировать, подав на него нужную величину напряжения. Ток, который возник после пробоя на участке, ограничивается электрическим сопротивлением. Находится оно в электрической цепи вспомогательных электродов, которые стоят перед входом проводников в горелку.

Лампа ДРЛ и самодельный дроссель

Разряд переходит на участок между электродами кварцевой горелки, как только на концах ее началась ионизация. Далее происходит горение.

Лампа дрл выходит на максимальный режим горения после 7 минут. Происходит это из-за того, что не разогретая ртуть находится под видом налета или капельки на стенках колбы. После произведения пуска, ртутный комочек под действием температуры испаряется, постепенно происходит улучшение разряда между рабочими электродами.

После превращения ртути в газообразное состояние, лампа выходит на свой номинальный режим работы. Нужно помнить, что после выключения повторное включение не произойдет до тех пор, пока лампа полностью не остынет.

Лампа очень чувствительная к температуре, поэтому ей нужна внешняя стеклянная колба.

У нее 2 функции:

1. Служить преградой между горелкой и средой.
2. Преобразовать ультрафиолет в спектр красного свечения.

Устройство лампы ДРЛ

В лампе ДРЛ есть три основные функциональные части: стеклянная колба, кварцевая горелка и цоколь. Внешняя часть — это стеклянная колба. Внутри нее располагается кварцевая горелка, к которой подходят проводники от контактного цоколя. Воздух из колбы выкачивают и заполняют его азотом. В колбе есть два ограничивающих сопротивления. Внешняя поверхность стеклянной колбой внутри покрыта люминофором и каплей ртути.

Схема подключения ламп ДРЛ

Схема подключения дуговой ртутной лампы

Для подключения лампы дрл нужно использовать специальные пускорегулирующие устройства. Эти устройства отличаются от тех, которые используются для подключения люминесцентных ламп.

После включения между основными и дополнительными электродами возникает разряд. Ионизирующийся в горелке газ обеспечивает зажигание этого разряда между основными электродами. После того как происходит зажигание лампы, разряд между вспомогательными и основными электродами заканчивается.

Дроссель как балластное устройство ограничивает ток лампы и стабилизирует его если есть отклонения в напряжении сети.

Резисторы ограничат силу тока при зажигании лампы. Ток в момент зажигания превышает номинальный в 2 — 2,6 раза. По мере разогрева горелки ток уменьшается, а напряжение возрастает с 65 до 130 В. Разгорание длится 5-10 минут. Температура внешней колбы в рабочем режиме превышает 200 градусов.

Cхема подключения дросселя ДРЛ (видео)

Светильники с лампами ДРЛ

Для наружного уличного освещения, чтобы было комфортно и удобно в темное время суток, используют различные осветительные приборы. Каждый из них отличается типом, формами, мощностью, используемыми свето-элементами, способами крепления и другими характеристиками. Одним из самых распространенных — светильники дрл.

Такие осветительные приборы отличаются:

• мощностью;
• яркостью;
• долговечностью;
• морозостойкостью;
• экономичностью.

Под лампы дрл изготовляют светильники двух видов, которые максимально отвечают сфере использования. Консольные светильники используют для столбов, они крепятся под углом 15 градусов, относительно горизонтали. Рассчитаны на одну или несколько ламп.

Уличный светильник СКЗПР-500 с лампой ДРЛ

Имеют встроенный или наружный дроссель. Отражатели и корпус изготовляются из специальной листовой стали. У плафона есть защитный стеклянный колпак или металлическая решетка.

Торшерные светильники выполнены в виде прозрачного или матового шара из стекла или поликарбоната. В качестве основы выступает столб, декоративная труба или опора. Также изготовляются торшерные светильники с формой перевернутого конуса. Дроссель находится внутри основания плафона. Это декоративный вид светильника, он предназначается для украшений освещения участка.

Для освещения различных помещений отлично подойдет светильник люминесцентный ЛПО, который обладает простой конструкцией. Такой светильник сможет обеспечить стабильное освещение в широком диапазоне напряжения.

888

3 Интересные схемы ДХО (дневных ходовых огней) для вашего автомобиля

ДХО или дневные ходовые огни представляют собой цепочку ярких огней, в основном светодиоды, устанавливаемые непосредственно под фарами автомобиля, которые автоматически загораются в дневное время, чтобы другие могли отчетливо заметить автомобиль приближается даже издалека.

Представленная схема ДХО или дневных ходовых огней была запрошена г-ном Сентилом. Давайте разбираться в полном дизайне.

Технические требования

Здравствуйте, сэр,

Я заядлый домашний мастер.Недавно я хотел сделать ДХО (дневные ходовые огни) для своей машины с использованием светодиодов smd мощностью 1 Вт.

Но я не смог найти подходящую схему для своих нужд. Я хочу использовать восемь светодиодов мощностью 1 Вт от автомобильного аккумулятора.

Я был бы очень признателен, если бы вы могли разработать простую и надежную схему для управления 8 светодиодами по 1 Вт от входа 12-14 В.

Я также планирую добавить радиатор, чтобы отводить тепло, выделяемое светодиодами.
С уважением и уважением,
Senthil

Дизайн

Что такое ДХО или дневное ходовое световое устройство:

ДХО — это устройство освещения машины безопасности, специально предназначенное для движущихся транспортных средств для увеличения заметности транспортного средства в дневное время, особенно когда дневной свет сопровождается туманом или в пасмурные пасмурные дни.Обычно он устанавливается рядом с фарами с обеих сторон.

Обычно система ДХО представляет собой постоянно горящую лампу высокой интенсивности. С появлением современных светодиодов высокой интенсивности изготовление лампы ДХО стало делом менее часа.

В соответствии с запросом предлагаемые дневные ходовые огни или схема DRL будут иметь следующую форму:

Однако, если вам интересно немного оживить вышеупомянутую идею и подумать, что система должна отдать должное названию что он был указан, вы хотели бы сделать его буквально «бегущим» или преследуемым чем-то вроде!

Создание цепи DRL с преследованием

Схема DRL, обсуждаемая ниже, показывает, как мы можем добавить эффект бега к вышеуказанной конструкции и сделать ее еще более интересной.

Схема на самом деле является простой схемой поиска мощных светодиодов, которая способна последовательно управлять многими светодиодами мощностью 1 Вт.

IC 4017 — это счетчик декады Джонсона, который генерирует последовательное переключение на своих 10 выходах в ответ на положительные импульсы, подаваемые на его вывод №14. Эти импульсы называются тактовыми сигналами.

Как видно на данной принципиальной схеме, IC 555 сконфигурирован в своем основном нестабильном режиме мультивибратора и генерирует необходимые тактовые импульсы для IC 4017.

Тактовые импульсы снимаются с вывода №3 IC555 и подаются на вывод №14 IC4017.

В ответ на указанные выше тактовые импульсы выход IC 4017 сдвигает последовательность высокого логического уровня с вывода №3 на вывод №6. Как только он достигает контакта №6, последовательность возвращается к контакту №3, и цикл повторяется.

Поскольку запрашиваются только 8 светодиодов, контакт № 9 подключен к контакту сброса ИС, так что только 8 выходов становятся активными с необходимыми функциями.

Скорость, с которой эта последовательность может «работать» или «преследовать», будет зависеть от настройки банка 100k.Любое значение от 1 до 5 Гц может быть установлено соответствующим регулированием потенциометра.

Транзисторы реагируют на последовательные высокие импульсы на своих базах и включают подключенные 1-ваттные светодиоды по той же схеме, создавая мощный ослепительный эффект «бегущего» светодиода.

Поскольку освещение очень мощное, оно становится видимым даже в дневное время и в туманные дни, и, таким образом, схема становится очень подходящей в качестве блока ДХО и может использоваться в автомобилях в качестве устройства дневных ходовых огней.

Цепь ДХО в поисках темного пятна

Для создания «эффекта бегущего темного пятна» используйте транзисторы PNP вместо NPN, подключите эмиттеры к плюсу и подключите светодиоды через коллекторы и землю.Не забудьте также поменять полярность светодиода.

2) Схема контроллера интеллектуального автомобильного ДХО

Вторая конструкция объясняет, как можно управлять ДХО в автомобиле, уменьшая его интенсивность при использовании фар или индикаторных ламп для повышения его эффективности. Идею запросил мистер Роб. Давайте узнаем больше об этой интеллектуальной схеме управления интенсивностью ДХО.

Технические характеристики

Hi Swag,

Я постараюсь объяснить более подробно.Мне нужен модуль, который будет подключаться к набору ДХО на вторичном рынке, которые позволят им включаться, когда зажигание автомобиля включено (в идеале, через прямое подключение батареи с датчиком напряжения для их включения, но если не через прямую подачу зажигания).

Модуль необходимо подключить к фаре, чтобы при включении ДХО тускло светились до 50%.

Модулю также необходимо уменьшить яркость ДХО, когда индикатор активируется на этой конкретной стороне автомобиля (правый ДХО гаснет при включении правого индикатора и т. Д.).

Этот аспект не нужен, когда фары включены, поскольку ДХО уже приглушены. Когда индикаторы погаснут, я бы хотел, чтобы ДХО вернулся к полной яркости, скажем, в течение 2 секунд или аналогичного периода.

Это в основном похоже на новые Audi DRL, встроенные в их фары.

Я надеюсь, что этой информации достаточно для создания схемы, но если нет, я могу попытаться дать вам дополнительную информацию. Кроме того, было бы лучше использовать ваш метод ретрансляции!

Спасибо

Rob

Схема Конструкция

Предлагаемая интеллектуальная, энергоэффективная схема контроллера ДХО может быть построена любым из следующих способов.

Первый подход — это довольно грубый подход, который обеспечит ожидаемые результаты, но не сэкономит вам электроэнергию, поэтому цель здесь может потерпеть неудачу.

Стадия T1 включена для включения эффекта затухания в DRL, если эта функция не требуется, T1, R2, C1 могут быть полностью исключены, а НЗ реле напрямую соединено с переходом положительного контакта DRL и R1.

C1 определяет период постепенного увеличения яркости DRL

Вторая конструкция может считаться энергоэффективной благодаря включению ступени регулятора напряжения, включающей T2, R1, R2.Т2 настроен как общий коллектор.

Здесь T1 и связанные с ним части выполняют ту же функцию, что и выше, в то время как T2 настроен на производство на 50% меньше напряжения для DrL, когда включены фары или поворотники.

Последняя схема — еще и умный способ управления подсветкой ДХО.

Здесь каскад T2 был заменен каскадом регулятора тока LM317, который контролирует интенсивность DRL на 50% в рекомендуемых ситуациях, но в отличие от второй схемы он выполняет операции, уменьшая ток вместо напряжения.

Принципиальная схема

Список деталей для вышеуказанных схемотехнических решений

• R1, R2, R3 = 10k
• T1, T2 = TIP122
• D1, D2 = 1N4007
• D3 = также 1N400144 (опционально)
• Реле = 12 В, 400 Ом, SPDT

Перечень деталей для указанной выше схемы цепи

• R1 = 1,25 / значение DRL в усилителе (менее 50%
• R2 = 10k 1/4 Вт
• C1 = 470 мкФ / 25 В
• T1 = TIP122
• D1, D2 = 1N4007
• D3 = также 1N4007 (дополнительно)
• Реле = 12 В, 400 Ом, SPDT

Обратная связь и предлагаемые исправления от Mr.Роб

Hi Swag,

Спасибо за создание схемы модуля индикатора DRL. Причина, по которой нам нужно уменьшить яркость, состоит в том, чтобы сделать законным в Великобритании размещение ДХО и индикаторов так близко друг к другу . В любом случае, я заказал детали для схемы, так как у меня не хватает нескольких бит, но только запрос с питанием 12в + на аккум.

Поскольку аккумулятор постоянно находится под напряжением, будет ли этот «модуль» постоянно истощать энергию, когда автомобиль не используется, поскольку ДХО всегда будут включены? Если бы это было положительное питание «зажигания под напряжением», то это обеспечило бы питание «модуля» только при включении зажигания.

Что вы думаете по этому поводу? Нужно ли нам смотреть на установку другой цепи, которая идет к батарее, которая имеет отдельный триггерный переключатель, который может определить, когда автомобиль не используется / зажигание выключено?

Еще раз спасибо
Роб

Анализ запроса обратной связи

Привет, Роб,

Вы правы, +12 В должно поступать от цепи зажигания, то есть только при включении зажигания ДХО и соответствующие схемы должны быть включены для требуемых операций.Так что модификация будет простой, вместо подключения +12 В к аккумулятору мы можем интегрировать его с питанием 12 В. зажигания.

Вышеупомянутые интеллектуальные схемы DRL могут также использоваться для приложений DRL с высокой мощностью, пример модификации 50 Вт проиллюстрирован ниже:

Лампа серии 12 В, 20 Вт может быть спрятана где-нибудь под капотом, она включена для погружения подсветка ДХО примерно на 50% меньше.

Обновление DRL до твердотельной версии

Вышеупомянутые конструкции могут быть обновлены до твердотельных версий, полностью исключив реле и заменив его на недорогую ступень BJT, как показано ниже, идея была запрошена г-ном.Дхар Вейдер

2 способа получить BMW галогенные глаза ангела как ДХО

Share — это два распространенных метода преобразования галогенных ламп в светодиодные ДХО: один с помощью NCS expert, а другой — с помощью проводного соединения. Следуйте на свой страх и риск!

Метод 1 — Используйте NCS expert, чтобы получить галогенные световые глаза ангела как DRL

Здесь все в комплекте с эмулятором BMW ICOM A2, а также экспертом NCS. Кабель BMW INPA K + DCAN тоже в порядке. Это хороший выбор для владельцев серии E.

Чтобы отключить DRL (галогенный), если у вас есть доступ к настройке NCS, вы просто отключите его. Если вы находитесь в Канаде или любой другой стране, где DRL являются обязательными, только эксперт NCS сможет сделать изменение , а не GT1. Причина в том, что GT1 считывает код страны при подключении и отключает параметры, которые не разрешены для этой страны.

Чтобы галогенные световые ангельские глазки работали как DRL (постоянно) и работали как приветственные огни, в NFRM необходимо рассмотреть следующие строки.

VERHALTEN_DRL_TFL drl_s

DRL_TFL_MIT_BFD nicht_aktiv
DRL_TFL_MIT_NSW

nicht_aktiv DRL_TFL_MIT_BLK_V_GED

nicht_aktiv DRL_TFL_MIT_SML

Aktiv DRL_TFL_MIT_KZL

nicht_aktiv DRL_TFL_MIT_RL_BL_2

nicht_aktiv DRL_TFL_MIT_RL_BL_1

nicht_aktiv DRL_TFL_MIT_RL_BL

nicht_aktiv

Синие — это строки, которые мне пришлось изменить, но я скопировал остальные, чтобы убедиться. Как только это будет сделано, просто войдите в OBC и включите DRL — Вуаля!

Обратите внимание, что это для автомобилей с галогенными глазами ангела LCI, я не уверен в процедуре для автомобилей с ксеноновыми фарами, но я считаю, что это примерно похоже.

Метод 2 — зашиты ангельские глазки как DRL

Если вы хотите сделать это аппаратно, как я, просто перепрограммируйте свой DRL, как показано на схеме ниже.

Я уже отключил галогенные ДХО и подключил ангельские глазки как ДХО, но светоотдача настолько мала, что я хотел бы иметь и противотуманки в целях безопасности.
Когда из автомобиля идет 12 В (мигает, чтобы пройти), срабатывает реле 12 В и отправляет это 12 В на галогенную лампу.При нормальной работе на реле подается 6 В, но этого напряжения недостаточно для срабатывания реле, поэтому на лампочку нет напряжения. Резистор на 10 Ом предназначен для включения нагрузки и предотвращения перегорания светового индикатора. Вам нужно будет установить резистор на каждой стороне L-R, но схему реле можно использовать для питания обоих DRL.

Для глаз ангела то же самое. Вам нужно использовать красно-белый провод в коробке ECU (красный провод с белыми полосами). Вы увидите много проводов этого цвета, просто используйте тот, у которого самый большой размер.Все они от розжига 12В, питающего разные части автомобиля. На всякий случай отсоедините аккумулятор перед подключением в блоке ECU. Не разрезая провод, просто снимите кожицу с части изоляции, вставьте новый провод в резиновую втулку в блок ECU, припаяйте его к красно-белому проводу и закрепите лентой.
Снова необходимо повторить схему резистора с обеих сторон, но реле может питать оба AE.

Я сделал эту модификацию на своих E46 (2004-2011) и E53 (2011-настоящее время), и они работают очень хорошо.

Вложение:

Схема ДХО

Угловой контур:

Toyota Sienna Service Manual: Цепь реле DRL — Диагностическая таблица кодов неисправностей — Система освещения

ОПИСАНИЕ

Кузовной ЭБУ мультиплексной сети управляет реле ДХО № 2

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРОЦЕДУРА ПРОВЕРКИ

1 ВЫПОЛНИТЬ АКТИВНЫЙ ТЕСТ НА ИНТЕЛЛЕКТУАЛЬНОМ ТЕСТЕРЕ

1. Подключите интеллектуальный тестер к DLC3.
2. Включите зажигание и нажмите интеллектуальную Главный выключатель тестера включен.
3. Выберите элемент ниже в АКТИВНОМ ТЕСТЕ, а затем убедитесь, что реле работает.

КОРПУС № 1:

2 ПРОВЕРЬТЕ РЕЛЕ DRL № 2

1. Проверьте целостность реле DRL № 2.

Сопротивление

3 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ)

1. Отсоединить разъем от панели приборов монтажный блок.
2. Измерьте напряжение в соответствии со значениями в Таблица ниже.

Напряжение

4 ПРОВЕРЬТЕ СОЕДИНИТЕЛЬНЫЙ БЛОК ПРИБОРНОЙ ПАНЕЛИ

1. Подсоедините разъем к панели приборов. монтажный блок.

2. Измерьте напряжение в соответствии со значением (значениями) в Таблица ниже.

Напряжение

5 ПРОВЕРЬТЕ РЕЛЕ (DRL NO.3, ДХО №4)

1. Проверьте целостность реле DRL № 4.

Сопротивление

2. Проверьте целостность реле DRL № 3.

Сопротивление

6 ПРОВЕРЬТЕ РЕЗИСТЕР ДНЕВНОГО ФОНАРА

1. Измерьте сопротивление в соответствии со значением (значениями) в Таблица ниже.

Сопротивление

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

Цепь реле фар

ОПИСАНИЕ Кузовной ЭБУ мультиплексной сети управляет реле HEAD при получении сигнала. от диммера фар переключатель в сборе. ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОЦЕДУРА ПРОВЕРКИ 1 ВЫПОЛНИТЬ АКТИВНЫЙ ТЕСТ В …

Цепь передней противотуманной фары

ОПИСАНИЕ Кузовной ЭБУ мультиплексной сети управляет реле FOG при получении сигнала. от диммера фар переключатель в сборе.ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОЦЕДУРА ПРОВЕРКИ 1 ВЫПОЛНИТЕ АКТИВНЫЙ ТЕСТ INT …

Другие материалы:

Меры предосторожности
1. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СИСТЕМОЙ РУЛЕВОГО УПРАВЛЕНИЯ (a) Будьте осторожны при замене деталей должным образом, потому что они могут повлиять на работу рулевого управления системы и привести к опасности вождения. 2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С ПОДУШКОЙ БЕЗОПАСНОСТИ SRS СИСТЕМА (a) SIENNA оборудована системой SRS (дополнительная Система сдерживания …

Идентификация источника шума
1.Описание радио Диапазон радиочастот Радиопередачи используют диапазоны радиочастот показано в таблице ниже Зона обслуживания Зоны обслуживания AM и FM-трансляций: совершенно разные. Иногда трансляция AM можно получить очень четко, но FM st …

Выбор шарикового прицепа
Используйте шариковый прицеп, подходящий для вашего применения. Номинальная грузоподъемность прицепа Соответствует брутто или превышает его номинальная масса прицепа прицепа.Диаметр шара Соответствует размеру сцепного устройства прицепа. Большинство муфт имеют штамп с требуемым размером шара прицепа. Длина хвостовика …

Переключатель drl

— суперскидки на переключатель drl в AliExpress

Отличные новости !!! Вы находитесь в нужном месте для DRL Switch. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель DRL должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что купили на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе DRL Switch и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести drl switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее реле и переключатель drl — отличные предложения на реле и переключатель drl от глобальных продавцов реле и переключателей drl

Отличные новости !!! Вы находитесь в нужном месте для реле и переключателя drl.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это лучшее реле и переключатель drl настроены на то, чтобы в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили реле drl и включите AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле и переключателе DRL и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести drl relay and switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Применение реле в электронных схемах | Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)

1.Релейный привод на транзисторе

1. Метод подключения

Если реле управляется транзисторами, мы рекомендуем использовать реле на стороне коллектора.
Напряжение, подаваемое на реле, всегда соответствует номинальному напряжению катушки, а во время выключения напряжение полностью равно нулю во избежание неисправностей при использовании.

(Хорошо) Подключение коллектора (Уход) Подключение эмиттера (Уход) Параллельное соединение При этом наиболее распространенном соединении работа стабильна. Когда обстоятельства делают использование этого соединения неизбежным, если напряжение не полностью подается на реле, транзистор не работает полностью, и работа ненадежна. Когда мощность, потребляемая всей схемой, становится большой, необходимо учитывать напряжение реле.

2. Контрмеры для перенапряжения транзистора управления реле

Если ток в катушке внезапно прерывается, в катушке возникает внезапный импульс высокого напряжения.Если это напряжение превышает напряжение пробоя транзистора, транзистор выйдет из строя, что приведет к повреждению. Совершенно необходимо подключить диод в схему, чтобы предотвратить повреждение противоэдс. В качестве подходящих номиналов для этого диода, ток должен быть эквивалентен среднему выпрямленному току в катушке, а обратное напряжение блокировки должно быть примерно в 3 раза больше значения напряжения источника питания. Подключение диода — отличный способ предотвратить скачки напряжения, но при размыкании реле будет значительная задержка по времени.Если вам нужно уменьшить эту временную задержку, вы можете подключить между коллектором транзистора и эмиттером стабилитрон, который сделает напряжение стабилитрона несколько выше, чем напряжение питания.

Позаботьтесь о «Зоне безопасной эксплуатации (ASO)».

3. мгновенное действие (характеристика реле при повышении и падении напряжения)

В отличие от характеристики, когда напряжение медленно прикладывается к катушке реле, это тот случай, когда необходимо достичь номинального напряжения за короткое время, а также за короткое время понизить напряжение.

Неимпульсный сигнал (Плохо) Без мгновенного действия

Импульсный сигнал (прямоугольная волна) (Хорошо) Мгновенное действие

4.Цепь Шмитта (Цепь мгновенного действия)

(схема выпрямления волны)
Когда входной сигнал не вызывает мгновенного действия, обычно используется триггерная схема Шмитта для обеспечения безопасного мгновенного действия.

Характеристические точки

• 1. Резистор с общим эмиттером R _E должен иметь достаточно маленькое значение по сравнению с сопротивлением катушки реле.
• 2. Из-за тока обмотки реле разница в напряжении в точке P, когда T ₂ проводит, и в точке P, когда T ₁ проводит, создает гистерезис в способности обнаружения цепи Шмитта, и необходимо соблюдать осторожность. взятые при установке значений.
• 3. Когда во входном сигнале присутствует дребезг из-за колебаний формы волны, RC-цепочка постоянной времени должна быть вставлена ​​в каскад перед цепью триггера Шмитта. (Однако скорость отклика падает.)

5. Избегайте подключений к цепи Дарлингтона.

(Высокое усиление)
Эта схема представляет собой ловушку, в которую легко попасть при работе с высокотехнологичными схемами.Это не означает, что это напрямую связано с дефектом, но это связано с проблемами, которые возникают после длительных периодов использования и при работе многих устройств.

(Плохо) Соединение Дарлингтона • Из-за чрезмерного потребления электроэнергии выделяется тепло. • Необходим сильный Tr1.

(Хорошее) Подключение эмиттера Tr2 проводит полностью. Tr1 достаточно для использования сигнала.

6. Остаточное напряжение катушки

В коммутационных приложениях, где полупроводник (транзистор, UJT и т. Д.) Подключен к катушке, на катушке реле сохраняется остаточное напряжение, что может привести к неполному восстановлению и неправильной работе. Использование катушек постоянного тока может уменьшить; опасность неполного восстановления, контактное давление и вибростойкость.Это связано с тем, что падение напряжения составляет 10% или более от номинального напряжения, что является низким значением по сравнению с катушкой переменного тока, а также существует тенденция к увеличению срока службы за счет снижения напряжения падения. Когда сигнал с коллектора транзистора берется и используется для управления другой схемой, как показано на рисунке справа, через реле проходит минутный темновой ток, даже если транзистор выключен. Это может вызвать проблемы, описанные выше.

Подключение к следующей ступени через коллектор

Вернуться к началу

2.Релейный привод с помощью SCR

1. Метод обычного привода

Для привода SCR необходимо уделять особое внимание чувствительности затвора и ошибочной работе из-за шума.

Необходимо подключить

IGT	：	Нет проблем даже с током, превышающим номинальный более чем в 3 раза.
RGK	：	1 кОм.
RC	：	Предназначен для предотвращения ошибки зажигания из-за внезапного повышения напряжения источника питания или шума. (Противодействие dv / dt)

2. Меры предосторожности в отношении цепей управления ВКЛ / ВЫКЛ
(при использовании для схем управления температурой или аналогичных цепей управления)

Когда контакты реле замыкаются одновременно с однофазным источником питания переменного тока, необходимо соблюдать осторожность, поскольку электрический срок службы контактов сильно сокращается.

• 1. Когда реле включается и выключается с помощью тиристора, тиристор сам по себе служит полуволновым источником питания, и есть множество случаев, когда тиристор легко восстановить.
• 2. Таким образом, срабатывание реле и время восстановления легко синхронизируются с частотой источника питания, а время переключения нагрузки также легко синхронизируется.
• 3. Когда нагрузка для регулирования температуры представляет собой сильноточную нагрузку, такую ​​как нагреватель, переключение может происходить только при пиковых значениях, и это может происходить только при нулевых значениях фазы, как явление этого типа управления.(В зависимости от чувствительности и скорости срабатывания реле)
• 4. Соответственно, либо чрезвычайно долгий, либо очень короткий срок службы приводит к большим колебаниям, и необходимо проявлять осторожность при первоначальной проверке качества устройства.

Вернуться к началу

3. Релейный привод от внешних контактов

Реле

для использования на печатных платах обладают высокой чувствительностью и быстродействием, и, поскольку они в достаточной степени реагируют на дребезжание и дребезжание, необходимо соблюдать осторожность при их приводе.
Когда частота использования низкая, с задержкой во времени отклика, вызванной конденсатором, можно поглотить дребезжание и подпрыгивание.
(Однако нельзя использовать только конденсатор. С конденсатором также следует использовать резистор.)

Вернуться к началу

4. Последовательное и параллельное подключение светодиодов

1) Последовательно с реле Потребляемая мощность: Совместно с реле (Хорошо) Неисправный светодиод: Реле не работает (Плохо) Цепь низкого напряжения: Со светодиодом, 1.5 В ниже (не работает) Количество деталей: (хорошо)

2) R параллельно со светодиодом Потребляемая мощность: Совместно с реле (Хорошо) Неисправный светодиод: Реле работает (Хорошо) Цепь низкого напряжения: Со светодиодом, 1,5 V вниз (не работает) Кол-во деталей: R 1 (уход)

3) Параллельное соединение с реле Потребляемая мощность: Токоограничивающий резистор R 2 (Осторожно) Неисправный светодиод: Реле работает стабильно (Хорошо) Цепь низкого напряжения: ( Хорошо) No.частей: R 2 (Уход)

Вернуться к началу

5. Электронный цепной привод с помощью реле

1. Бесшаттерная электронная схема

Несмотря на то, что бесшумная характеристика является особенностью реле, это в полной мере бесшумная электрическая цепь, во многом такая же, как ртутное реле. Чтобы удовлетворить требования, предъявляемые к таким схемам, как вход двоичного счетчика, существует электронный метод без вибрации, в котором дребезжание абсолютно недопустимо.Даже если болтовня развивается с одной стороны, либо N.O. боковые контакты или нормально замкнутые боковые контакты, триггер не реверсируется, и на схему счетчика можно подавать импульсные сигналы без промаха. (Тем не менее, следует избегать прыжков со стороны N.O. на сторону N.C.)

Примечания:

1. Линии A, B и C должны быть как можно короче. 2. Необходимо, чтобы в контактной части не было шума от секции катушки.

2. Triac Drive

Когда в электронной схеме используется прямой привод от симистора, электронная схема не будет изолирована от силовой цепи, и из-за этого могут возникнуть проблемы из-за неправильной работы и повреждения. Внедрение релейного привода — наиболее экономичное и эффективное решение. (Схемы фотоэлемента и импульсного трансформатора сложны.)
Когда необходима характеристика переключения через нуль, следует использовать твердотельное реле (SSR).

Вернуться к началу

6. Цепь источника питания

1. Цепь постоянного напряжения

В целом электронные схемы чрезвычайно уязвимы для таких явлений, как пульсации источника питания и колебания напряжения.Хотя источники питания реле не так уязвимы, как электронные схемы, следите, чтобы пульсации и регулировка не выходили за рамки спецификации.
Если колебания напряжения источника питания большие, подключите стабилизированную схему или схему постоянного напряжения, как показано на рис. 1.
Если потребляемая мощность реле велика, удовлетворительные результаты могут быть достигнуты путем реализации конфигурации схемы, показанной на рис. 2.

2.Предотвращение падения напряжения из-за скачка тока

В схеме, показанной на рис. 3, от лампы или конденсатора протекает бросок тока. Как только контакты замыкаются, напряжение падает, и реле срабатывает или дребезжит. В этом случае необходимо увеличить мощность трансформатора или добавить сглаживающий контур.

На рис. 4 показан пример модифицированной схемы.
На рис. 5 показан вариант с батарейным питанием.

Вернуться к началу

7. Рекомендации по проектированию печатной платы

1. Схема расположения реле

• Поскольку реле влияют на электронные схемы, создавая шум, следует отметить следующие моменты.
• Держите реле подальше от полупроводниковых приборов.
• Создайте следы узора для наименьшей длины.
• Поместите поглотитель перенапряжения (диод и т. Д.) Рядом с катушкой реле.
• Избегайте трассировки трассировок, чувствительных к шуму (например, для аудиосигналов), под секцией катушки реле.
• Избегайте сквозных отверстий в местах, которые не видны сверху (например, в основании реле).
• Припой, протекающий через такое отверстие, может вызвать повреждение, например сломанное уплотнение.
• Даже для одной и той же схемы необходимо учитывать дизайн шаблона, который сводит к минимуму влияние включения / выключения катушки реле и лампы на другие электронные схемы.

(Плохо) Токи катушек реле и токи электронных схем протекают вместе через A и B.

(хорошее) • Токи катушки реле состоят только из A 1 и B 1 . • Токи электронных схем состоят только из A 2 и B 2 . Простое рассмотрение конструкции может изменить безопасность операции.

Диаметр отверстия и площадки

Диаметр отверстия и площадка сделаны так, чтобы отверстие было немного больше, чем выводной провод, чтобы компонент можно было легко вставить. Кроме того, при пайке припой будет накапливаться в состоянии проушины, увеличивая прочность крепления.Стандартные размеры диаметра отверстия и фаски показаны в таблице ниже.

Стандартные размеры для диаметра отверстия и площадки

мм дюйм

Стандартный диаметр отверстия	Допуск	Диаметр земли
0,8 0,031	± 0,1 ± 0,039	от 2,0 до 3,0 .079 до .118
1.0 .039
1.2 .047		от 3,5 до 4,5 от .138 до .177
1,6 0,063

Замечания

• 1. Диаметр отверстия делается на 0,2-0,5 мм. От 0,008 до 0,020 дюйма больше, чем диаметр шага. Однако, если используется струйный метод пайки (волновой, струйный), из-за опасения, что припой попадет на сторону компонентов, Лучше сделать диаметр отверстия равным диаметру вывода + 0,2 мм.
• 2.Диаметр площадки должен быть в 2–3 раза больше диаметра отверстия.
• 3. Не вставляйте более одного провода в одно отверстие.

Расширение и усадка ламинатов с медной оболочкой

Поскольку плакированные медью ламинаты имеют продольное и поперечное направление, необходимо с осторожностью соблюдать способ изготовления и компоновки штамповки. Расширение и усадка в продольном направлении из-за нагрева составляет от 1/15 до 1/2, что в поперечном направлении, и, соответственно, после изготовления штамповки деформация в продольном направлении будет составлять от 1/15 до 1/2 деформации в поперечном направлении.Механическая прочность в продольном направлении на 10-15% больше, чем в поперечном направлении. Из-за этой разницы между продольным и поперечным направлениями, когда должны изготавливаться изделия, имеющие длинные конфигурации, продольное направление конфигурации должно быть выполнено в продольном направлении, а печатные платы, имеющие секцию соединителя, должны быть выполнены с соединителем вдоль продольной стороны.

Пример: Как показано на рисунке ниже, 150 мм 5.В качестве продольного направления принимается направление 906 дюймов. Кроме того, как показано на рисунке ниже, когда узор имеет соединительную секцию, направление выбирается, как показано стрелкой в ​​продольном направлении

2.Если необходимо использовать ручную пайку для одной части компонента после пайки погружением

Обеспечивая узкую прорезь в круглой части рисунка фольги, прорезь предотвратит закупорку отверстия припоем.

3.Когда сама печатная плата используется в качестве разъема

• 1. Край должен быть скошен. (Это предотвращает отслоение фольги, когда плата вставляется в гнездо.)
• 2. Когда только одна сторона используется в качестве лезвия соединителя, если на печатной плате есть перекос, контакт будет дефектным.Следует соблюдать осторожность.

4. Справочные данные платы ПК

Эти данные получены на основе образцов продукции этой компании. Используйте эти данные в качестве справочной информации при проектировании печатных плат.

Ширина проводника

Допустимый ток для проводника был определен с точки зрения безопасности и влияния на характеристики проводника из-за повышения температуры насыщения при протекании тока.(Чем уже ширина проводника и тоньше медная фольга, тем больше повышение температуры.) Например, слишком высокий рост температуры вызывает ухудшение характеристик и изменение цвета ламината. В общем, допустимый ток проводника определяется таким образом, чтобы повышение температуры было менее 10 ° C. Необходимо рассчитать ширину проводника исходя из этого допустимого тока проводника.
На рис. 1, 2, 3 показано соотношение между током и шириной проводника для каждого повышения температуры для различных медных фольг.Также необходимо учитывать предотвращение превышения аномальными токами тока разрушения проводника.
На рис. 4 показано соотношение между шириной проводника и током разрушения.

Пространство между проводниками

На рис. 6 показано соотношение между расстоянием между проводниками и разрушающим напряжением. Это напряжение разрушения не является напряжением разрушения печатной платы; это импульсное перенапряжение (напряжение пробоя изоляции пространства между цепями.) Покрытие поверхности проводника изолирующей смолой, такой как припой, увеличивает импульсное перенапряжение, но из-за штыревых отверстий в припойном резисте, необходимо учитывать напряжение разрушения проводника без припоя резиста. Фактически, необходимо добавить достаточный запас прочности при определении расстояния между проводниками. В таблице 1 показан пример расчета расстояния между проводниками. (Взято из стандартов JIS C5010.) Однако, если продукт подпадает под действие закона о контроле за электротехнической продукцией, Стандарты UL или другие стандарты безопасности, необходимо соблюдать правила.

Пример расчета расстояния между проводниками Максимальное напряжение постоянного и переменного тока между проводниками (В) Минимальное расстояние между проводниками (мм дюйм) от 0 до 50 0,381 .015 51 до 150 0,635 0,025 151 до 300 1.27 0,050 301 до 500 2,54. 100 500 или более Рассчитано при 0,00508 мм / В

Вернуться к началу

Скачать каталог

	Название	Язык	Размер файла	Обновление
	子 回路 に お け る リ ー 使用 上 の 注意 事項 各種 リ レ ー 共通 (パ ワ ー, 安全, シ グ ナ ル, 高周波, 制 御, 容量, イ 90)	JP	1.5 МБ	31 января 2019
	Применение реле в электронных схемах Реле питания (более 2 А), реле безопасности, сигнальные реле (2 А или меньше), СВЧ-устройства, реле панели управления, реле отключения постоянного тока большой емкости и интерфейсный терминал.	EN	96. Похожие записи 31.08.2023 0 Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов 30.08.2023 0 Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК 29.08.2023 0 Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
