Введение в схему полицейской сирены на 555 таймере

Микросхема таймера 555 — популярный компонент для создания различных звуковых схем. В этой статье мы рассмотрим, как собрать схему полицейской сирены на двух микросхемах 555. Особенность данной схемы в том, что она автоматически меняет частоту звука, имитируя характерный вой полицейской сирены.

Схема полицейской сирены на 555 таймере

Ниже представлена полная схема полицейской сирены на двух микросхемах 555:

[Здесь должно быть изображение схемы]

На первый взгляд схема может показаться сложной, но по сути она состоит из трех основных частей:

  • Медленный генератор на первом таймере 555 (красный квадрат)
  • Схема задержки на транзисторе PNP (желтый квадрат)
  • Быстрый генератор на втором таймере 555 с динамиком (синий квадрат)

Компоненты для сборки схемы полицейской сирены

Для сборки схемы потребуются следующие компоненты:


  • 2 x микросхема таймера 555
  • Транзистор PNP (например, BC557)
  • Динамик 8 Ом
  • Резисторы: 3 x 100 кОм, 4 x 10 кОм, 1 x 1 кОм, 1 x 100 Ом
  • Конденсаторы: 100 мкФ, 10 мкФ, 100 нФ, 22 нФ
  • Макетная плата и соединительные провода
  • Источник питания 9В

Принцип работы схемы полицейской сирены

Рассмотрим подробнее, как работает каждая часть схемы:

1. Медленный генератор

Первая микросхема 555 работает в режиме автоколебаний с низкой частотой. Она генерирует прямоугольные импульсы с периодом около 1 секунды. Этот сигнал управляет изменением частоты основного тона сирены.

2. Схема задержки

Выход первого генератора подключен через RC-цепочку к базе PNP транзистора. Это позволяет сгладить фронты прямоугольного сигнала и получить плавно изменяющееся напряжение на коллекторе транзистора.

3. Быстрый генератор

Вторая микросхема 555 также работает как генератор, но на более высокой частоте (около 1 кГц). Плавно изменяющееся напряжение с транзистора подается на управляющий вход (CV) этого генератора. В результате его частота плавно меняется в такт с сигналом первого генератора.


Выход второго генератора через конденсатор подключен к динамику, который воспроизводит характерный звук сирены с плавным изменением тона.

Пошаговая инструкция по сборке схемы сирены

Соберем схему полицейской сирены на макетной плате, следуя этим шагам:

Шаг 1: Размещение компонентов

Разместите обе микросхемы 555 на макетной плате. Подключите питание и общий провод. Установите основные резисторы и конденсаторы вокруг микросхем согласно схеме.

Шаг 2: Монтаж медленного генератора

Соберите схему первого генератора на первой микросхеме 555. Подключите резисторы 100 кОм и 10 кОм, а также конденсатор 10 мкФ.

Шаг 3: Схема задержки на транзисторе

Установите PNP транзистор и подключите его базу через RC-цепочку к выходу первого генератора. Используйте резистор 10 кОм и конденсатор 100 мкФ.

Шаг 4: Монтаж быстрого генератора

Соберите схему второго генератора на второй микросхеме 555. Подключите резисторы и малый конденсатор 22 нФ. Соедините коллектор транзистора с управляющим входом (вывод 5) этой микросхемы.


Шаг 5: Подключение динамика

Подключите динамик через разделительный конденсатор 100 нФ к выходу второго генератора (вывод 3 второй микросхемы 555).

Шаг 6: Проверка и настройка

Подключите питание 9В и проверьте работу схемы. При необходимости настройте звучание, изменяя номиналы конденсаторов.

Советы по настройке звука сирены

Для получения оптимального звучания сирены можно поэкспериментировать с номиналами некоторых компонентов:

  • Изменение емкости C2 (10 мкФ) влияет на скорость колебаний тона сирены
  • Конденсатор C3 (100 мкФ) определяет плавность изменения частоты
  • Емкость C4 (22 нФ) задает диапазон изменения основного тона сирены

Попробуйте разные номиналы этих конденсаторов, чтобы добиться наиболее реалистичного звучания полицейской сирены.

Заключение

Схема полицейской сирены на двух таймерах 555 — интересный проект для изучения работы генераторов и модуляции частоты. Собрав эту схему, вы получите звуковой сигнал, очень похожий на настоящую полицейскую сирену. Экспериментируйте с компонентами, чтобы получить различные варианты звучания!

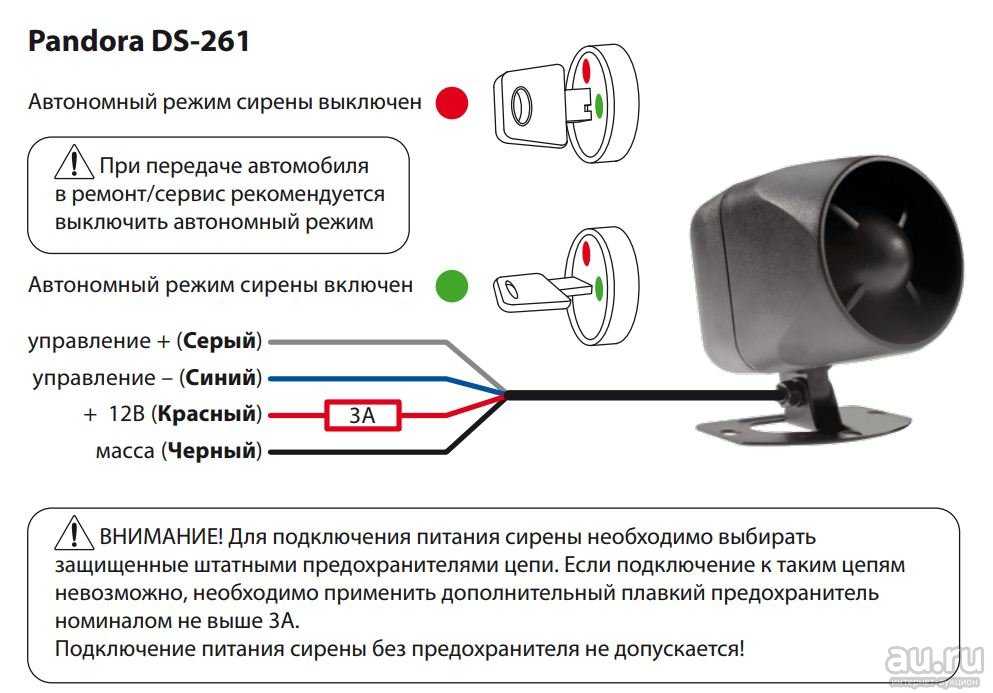

Не работает автономная сирена для сигнализации, как подключить звуковой сигнал по схеме?
