Схема АВР, простая схема на одном контакторе, её описание

Здравствуйте, дорогие читатели! Сегодня в статье описывается схема АВР на одном контакторе, так же, рассмотрим случаи пропадания электроэнергии и методы ее автоматического восстановления.

Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности. Именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

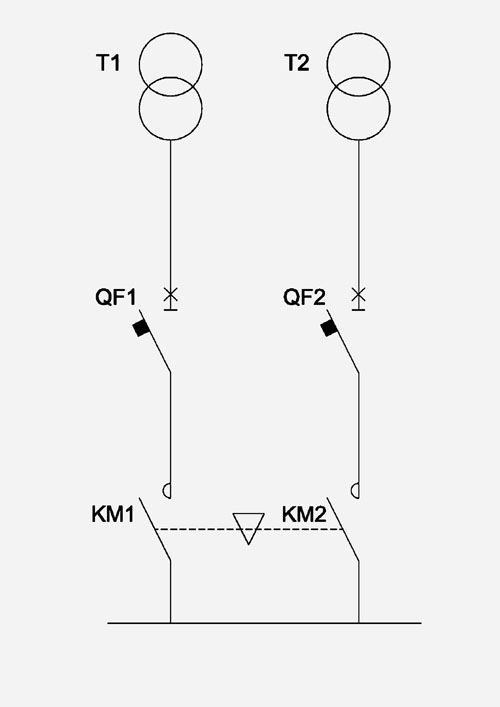

Схема АВР на одном контакторе

Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания. Например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник. Таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению. Это так называемый автоматический ввод резерва (АВР). Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

В реальности момент переключения оказывается весьма ответственным, ведь автоматика АРВ обязана обеспечить весь комплекс своих функций, сохранив при этом параметры питания. На подстанциях и распределительных пунктах используются многоуровневые сложные схемы автоматического ввода резерва, содержащие как логическую и измерительную части, так и силовую. Ниже мы рассмотрим одну простую схему АВР на контакторе, которая подойдёт для дома или для небольшого предприятия.

Схема АВР на одном контакторе

АВР на одном контакторе

Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. Схема также включает в себя пару однополюсных автоматических выключателей и один двухполюсный.

Принцип работы схемы АВР на одном контакторе

Чтобы включить схему АВР, сначала включается автомат SF1, затем SF2. Основной источник питает катушку контактора КМ1, и нормально-разомкнутый контакт КМ1.1 переходит в постоянно замкнутое состояние, при этом нормально-замкнутый контакт КМ1.2 размыкается.

На двухполюсный выключатель QF1 фаза А1 подается через автомат SF1 и через замкнутый контакт КМ1.1 контактора КМ1. Когда автомат QF1 переводится в состояние «включено», потребитель получает питание от основного источника.

Схема АВР, включена от основной линии

Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1. 1 размыкает цепь питания потребителя от основного источника. При этом нормально-замкнутый контакт КМ1.2 замыкается, и фаза резерва А2 через автоматы SF2 и QF1 подается на потребитель.

Схема АВР, включена от резервной линии

Когда основной источник возобновит свою работу, контактор КМ1 вновь получит питание катушки, и контакт КМ1.1 снова замкнется, а КМ1.2 — разомкнется. Потребитель снова будет получать питание от основного источника.

Выключатель SF1 служит для того, чтобы в случае необходимости воспользоваться резервным источником питания, можно было бы вручную отключить основную линию, и перевести питание потребительской сети на резервный источник.

Приведенная схема является классической схемой АВР, и при ее монтаже достаточно учесть мощность подключаемых потребителей, и установить автоматы и контактор на соответствующий ток. Если автоматика рассчитана так, что от резервного источника можно взять не более определенного предела по току, то включить можно будет лишь самое необходимое оборудование.

Видео, схема АВР на одном контакторе

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Автоматический ввод резерва (АВР)

Аббревиатура АВР расшифровывается как АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА.

АВР — это блок, который имеет автоматическую начинку, ответственную за функцию переключения с основной линии питания на резервный, и, наоборот, с резервной на основную сеть. Устройство разработано для того, чтобы электроснабжение в сети работало бесперебойно.

Автоматический ввод резерва используется не только на предприятиях и учреждениях, но, на сегодняшний день, большую популярность АВР завоевала среди обладателей коттеджей.

Основные функции АВР

АВР должен как можно быстрее переключить, после пропадания электроэнергии основной сети на резервный источник выработки электроэнергии, т.е. быстро включить генератор.
АВР постоянно с помощью электроники контролирует наличие напряжения в сети.

Индикация и автоматика АВРа

АВР производит запуск генератора без вмешательства людей.
После появления напряжения в основной сети, АВР подает команду перейти на основную сеть снабжения, и через небольшой промежуток времени прекращает работу генератора

Дизель — генератор до 3х кВт

Дизель — генератор до 14 кВт

Общие требования к АВР

После отключения основного источника сети, АВР должен сработать на включение генератора как можно быстрее, от 0,3 до 0,8 секунд.
Не зависимо от причины отключения напряжения основной сети, АВР должен срабатывать всегда.
АВР должен игнорировать просадку в напряжении сети.
АВР должен срабатывать однократно, т. е. не допустимо многократное включение.

АВР выполняет предписания ПУЭ

Согласно ПУЭ все потребители электрической энергии делятся на три категории:

I категория— к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.
II категория— к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта
III категория— все остальные потребители электроэнергии.

Из чего состоит АВР?

Автоматический ввод резерва состоит из трех составляющих.

Блок логики и индикации – это “мозг” АВР, который неустанно контролирует напряжение как в основной сети, так и работающего генератора. “Мозг” подает команду релейной автоматике, а так же контакторам на замыкание или размыкание.
Силовая часть АВР. К ней относятся контакторы (про контактор читайте в статье «Что такое контактор?») и автоматы.
Релейный блок управления генератором. В такой блок входят реле и различные переключатели для управления генератором. Такой блок может располагаться как в щитовой АВР, так и на самом генераторе.

Видео Принцип работы АВР

Оцените качество статьи:

Понравилась статья? Поделиться с друзьями:

Автомат переключения на резервное питание – подключение дгу через авр

Назначение электрического оборудования распределительных устройств

Оборудование первичных и вторичных цепей

Рис.1. Однолинейная схема электростанции средней мощности с РУ 10 и 110 кВ:
G — генератор; Т — трансформатор; Q — выключатель;
QB — выключатель секционный; QS — разъединитель;
LR — токоограничивающий реактор; F — разрядник;
W — линия электропередачи

Назначение электрического оборудования первичных цепей

Назначение аппаратов и других элементов РУ удобно рассмотреть применительно к схеме конкретной установки (рис. 1). Как видно из схемы, в каждом присоединении предусмотрены выключатели и соответствующие разъединители.

Выключатели

Выключатели Q являются важнейшими коммутационными аппаратами. Они предназначены для включения, отключения и повторного включения электрических присоединений. Эти операции выключатели должны совершать в нормальном режиме, а также при коротких замыканиях (КЗ), когда ток превосходит нормальное значение в десятки и сотни раз. Выключатели снабжены приводами для неавтоматического и автоматического управления. Под неавтоматической операцией включения или отключения понимают операцию, совершаемую человеком, который замыкает цепь управления привода выключателя особым ключом обычно на расстоянии, т.е. дистанционно. Автоматическое включение и отключение происходит без вмешательства человека с помощью автоматических устройств, замыкающих те же цепи управления.

Выключатели предусмотрены также в сборных шинах.

Эти выключатели называют секционными QB.

Щиты управления ДГУ

В РУ станций секционные выключатели при нормальной работе обычно замкнуты. Они должны автоматически размыкаться только в случае повреждения в зоне сборных шин.

Вместе с ними должны размыкаться и другие выключатели поврежденной секции. Таким образом поврежденная часть РУ будет отключена, а остальная часть останется в работе.

При наличии достаточного резерва в источниках энергии и линиях электроснабжение не будет нарушено.

Разъединители

Разъединители QS имеют основное назначение — изолировать (отделять) на время ремонта в целях безопасности электрические машины, трансформаторы, линии, аппараты и другие элементы системы от смежных частей, находящихся под напряжением. Разъединители способны размыкать электрическую цепь только при отсутствии в ней тока или при весьма малом токе, например токе намагничивания небольшого трансформатора или емкостном токе непротяженной линии.

В отличие от выключателей разъединители в отключенном положении образуют видимый разрыв цепи. Как правило, их снабжают приводами для ручного управления. Операции с разъединителями и выключателями должны производиться в строго определенном порядке.

При отключении цепи необходимо сначала отключить выключатель и после этого отключить разъединители, предварительно убедившись в том, что выключатель отключен. При включении цепи операции с выключателем и разъединителями должны быть выполнены в обратном порядке. Таким образом, замыкание и размыкание цепи с током совершает выключатель. Разъединители образуют дополнительные изолирующие промежутки в цепи, предварительно отключенной выключателем.

Разъединители размещают так, чтобы любой аппарат или любая часть РУ могли быть изолированы для безопасного доступа и ремонта. Так, например, в каждой линейной цепи должны быть предусмотрены два разъединителя — шинный или линейный, с помощью которых выключатели могут быть изолированы от сборных шин и от сети. В цепи генератора достаточно иметь только шинный разъединитель, обеспечивающий безопасный ремонт генератора и выключателя; при этом генератор должен быть отключен и остановлен. Для ремонта двухобмоточных трансформаторов и соответствующих выключателей достаточно иметь шинные разъединители со стороны высшего и низшего напряжений.

Заземляющие устройства

Для безопасной работы в РУ и в сети недостаточно изолировать рабочее место от смежных частей, находящихся под напряжением. Необходимо также заземлить участок системы, подлежащий ремонту. Для этого у разъединителей предусматривают заземляющие ножи, с помощью которых участок, изолированный для ремонта, может быть заземлен с обеих сторон, т.е. соединен с заземляющим устройством установки, потенциал которого близок к нулю. Заземляющие ножи снабжают отдельными приводами. Нормально заземляющие ножи отключены. Их включают при подготовке рабочего места для ремонта после отключения выключателей и разъединителей и проверки отсутствия напряжения.

Использование разъединителей не ограничивается изоляцией отключенных частей системы в целях безопасности при ремонтах. В РУ с двумя системами сборных шин разъединители используют также для переключений присоединений с одной системы сборных шин на другую без разрыва тока в цепях.

Токоограничивающие реакторы

Токоограничивающие реакторы LR представляют собой индуктивные сопротивления, предназначенные для ограничения тока КЗ в защищаемой зоне. В зависимости от места включения различают реакторы линейные и секционные.

Измерительные трансформаторы тока

Измерительные трансформаторы тока ТА предназначены для преобразования тока до значений, удобных для измерений. В присоединениях генераторов, силовых трансформаторов, линий со сложными видами защиты необходимы два-три комплекта трансформаторов тока.

Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения TV предназначены для преобразования напряжения до значений, удобных для измерений. Трансформаторы напряжения присоединяют к сборным шинам станций; их предусматривают также в присоединениях генераторов, трансформаторов и линий.

На принципиальных схемах измерительные трансформаторы обычно не показывают.

Вентильные разрядники

Вентильные разрядники F, а также ограничители перенапряжений предназначены для защиты изоляции электрического оборудования от атмосферных перенапряжений. Они должны быть установлены у трансформаторов, а также у вводов воздушных линий в РУ.

Токопроводы

Токопроводы представляют собой относительно короткие электрические линии (как правило, от нескольких метров до нескольких сотен метров) с жесткими или гибкими проводниками, укрепленными на опорных или подвесных изоляторах, предназначенные для соединения электрических машин, трансформаторов и электрических аппаратов в пределах станции, подстанции, распределительного устройства.

Требования, предъявляемые к электрическому оборудованию и токопроводам

Требования, предъявляемые к электрическому оборудованию и токопроводам, заключаются в следующем.

Изоляция оборудования должна обладать достаточной электрической прочностью, чтобы противостоять наибольшему рабочему напряжению, а также коммутационным и атмосферным перенапряжениям.
Оборудование и проводники должны:
- проводить в течение неограниченного времени наибольшие рабочие токи соответствующих присоединений; при этом температура в наиболее нагретых точках не должна превышать нормированные значения для продолжительного режима;
- выдерживать тепловое и механическое действия токов КЗ, т. е. обладать достаточной термической и электродинамической стойкостью;
- быть экономичными и надежными в эксплуатации, т.е. вероятность повреждений должна быть мала, а требования к уходу и ремонту минимальными;
- быть безопасными для лиц, обслуживающих установку.

Кроме перечисленных общих требований, к электрическому оборудованию предъявляют ряд частных требований в соответствии с назначением и условиями работы оборудования.

Номинальные параметры электрического оборудования — это параметры, определяющие свойства электрического оборудования, например номинальное напряжение, номинальный ток и многие другие.

Номинальные параметры назначают заводы-изготовители. Они указываются в каталогах, справочниках, на щитках оборудования. При проектировании установки и выборе оборудования номинальные параметры сопоставляют с соответствующими расчетными значениями напряжений и токов, чтобы убедиться в пригодности оборудования для работы в нормальных и анормальных условиях. Ограничимся здесь лишь определением понятия номинального напряжения электрической сети и электрического оборудования.

Номинальное напряжение — это базисное напряжение из стандартизованного ряда напряжений, определяющее уровень изоляции сети и электрического оборудования. Действительные напряжения в различных точках системы могут несколько отличаться от номинального, однако они не должны превышать наибольшие рабочие напряжения, установленные для продолжительной работы:

Номинальное междуфазное напряжение, действующее значение, кВ…

3..6..10..20..35..110

Наибольшее рабочее напряжение, действующее значение, кВ… 3,5..6,9..11,5..23..40,5

Номинальное междуфазное напряжение. действующее значение, кВ… 150..220..330..500..750..1150

Наибольшее рабочее напряжение, действующее значение, кВ… 172..252..363..525..787..1210

Для сетей с номинальным напряжением 220 кВ включительно наибольшее рабочее напряжение принято равным 1,15 номинального; для сетей с номинальным напряжением 330 кВ — 1,1 номинального и для сетей 500 кВ и выше — 1,05 номинального. Электрическое оборудование должно быть рассчитано на продолжительную работу при указанных напряжениях.

Изоляция электрического оборудования должна также противостоять перенапряжениям, т.е. кратковременному действию напряжений, превышающих наибольшее рабочее напряжение. Различают перенапряжения коммутационные и атмосферные.

Аппараты вторичных цепей. Релейная защита и элементы системной автоматики

Автоматические устройства, в частности релейная защита, необходимы там, где требуется быстрая реакция на изменение режима работы и немедленная команда на отключение или включение соответствующих цепей. Так, например, при КЗ, когда ток в ряде цепей резко увеличивается, необходимо немедленно отключить поврежденный участок системы, чтобы но возможности уменьшить размеры разрушения и не помешать работе смежных неповрежденных цепей. Такая команда может быть подана только автоматическим устройством, реагирующим на изменение тока, направление мощности и другие факторы и замыкающим цепи управления соответствующих выключателей.

Автоматическое отключение элементов системы, должно быть избирательным (селективным).

Это означает, что в случае повреждения в любой цени отключению подлежит только поврежденная цепь ближайшими к месту повреждения выключателями. Работа остальной части системы не должна быть нарушена. Так, например, при замыкании в точке К1 (рис.2) ток проходит по цепям генераторов, повышающих трансформаторов, поврежденной и неповрежденной линий. Однако отключению подлежит только поврежденная линия с обеих сторон. Связь станции с системой сохранится по другой линии.

В случае повреждения генератора или трансформатора отключению подлежит только поврежденный элемент. На рис.2 участки системы, подлежащие отключению в случае их повреждения, разграничены пунктирными линиями. Каждый участок отключается одним или двумя выключателями. В случае повреждения выключателя отключению подлежат два смежных участка.

Рис.2. Электрическая схема станции и участка сети
Пунктирные линии разграничивают участки станции и сети,
подлежащие отключению в случае их повреждения

Избирательность релейной защиты обеспечивают различными способами, например соответствующим выбором времени или тока срабатывания защит смежных участков сети, применением реле, реагирующих на направление мощности, и др.

Время отключения цепи при КЗ слагается из времени срабатывания релейной защиты и времени отключения выключателя, исчисляемого от момента подачи команды на отключение до момента погасания дуги в разрывах выключателя.

Время отключения основных линий системы стремятся по возможности уменьшить, чтобы не нарушить устойчивости параллельной работы электростанций. Время отключения новейших выключателей составляет два периода и время релейной защиты еще 0,5 периода. Полное время отключения составляет таким образом 2,5 периода. Для распределительных сетей 2,5-периодное отключение не требуется. Здесь применяют более простые защиты и менее быстродействующие выключатели, стоимость которых значительно ниже. Полное время отключения составляет несколько десятых долей секунды и более.

Автоматическое повторное включение

Автоматические устройства для повторного включения (АПВ) воздушных линий после отключения их защитой имеют назначение быстро восстановить работу линии после отключения. Эффективность повторного включения воздушных линий основана на том, что большая часть замыканий связана с грозовыми разрядами и приводит к перекрытию изоляторов по поверхности. После автоматического отключения линии электрическая прочность воздушного промежутка быстро восстанавливается и при повторном включении линия остается в работе.

Первоначально команда на повторное включение подавалась вручную дежурным на щите управления. Позднее операцию включения стали автоматизировать. В настоящее время автоматическое повторное включение, однократное и двукратное, получило широкое применение. Оно способствует повышению надежности электроснабжения, в особенности при питании потребителей по одиночным линиям.

Полное время автоматического повторного включения исчисляется от подачи команды релейной защиты на отключение выключателя до повторного замыкания его контактов. Оно должно быть возможно малым, чтобы не нарушать работу потребителей, но в то же время достаточным для деионизации дугового промежутка в месте перекрытия. Время повторного включения зависит от напряжения сети и быстродействия выключателя. В устройствах двукратного повторного включения для первого включения выбирают минимальное время из условия деионизации дугового промежутка. Если первое включение оказывается неуспешным и линия отключается вновь, происходит второе включение с интервалом в несколько секунд.

Автоматический ввод резерва

Автоматические устройства для включении резервной цепи (АВР) должны автоматически включать резервный трансформатор или резервный агрегат взамен отключенного защитой, а также автоматически подключать секцию сборных шин (с соответствующей нагрузкой), потерявшую питание, к соседней секции, обеспеченной питанием, с целью быстрого восстановления электроснабжения. Перерыв в подаче энергии должен быть относительно невелик, не более 0,5 с, чтобы электродвигатели, потерявшие питание, не успели остановиться, а после восстановления питания могли быстро войти в нормальный режим работы.
