Как правильно составить монтажную схему электрооборудования. Какие этапы включает методика составления монтажных схем. Какие элементы должны быть отражены на монтажной схеме. Как оформить таблицу соединений.
Основные этапы составления монтажной схемы

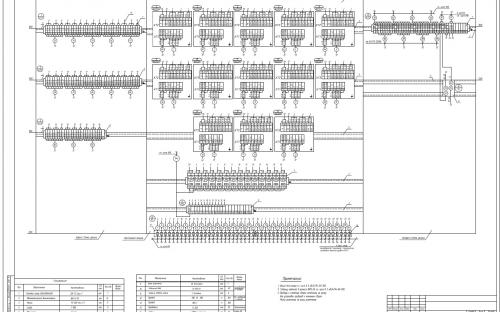

Составление монтажной схемы электрооборудования — важный этап проектирования и монтажа. Правильно составленная монтажная схема позволяет:
- Наглядно представить расположение и соединение элементов
- Упростить монтаж и наладку оборудования
- Облегчить поиск неисправностей при эксплуатации
Методика составления монтажной схемы включает следующие основные этапы:
- Подготовка исходных данных (принципиальная схема, спецификация элементов)
- Расстановка элементов на монтажной плате
- Прорисовка соединений между элементами
- Маркировка элементов и проводников
- Составление таблицы соединений
Подготовка исходных данных для монтажной схемы
Для составления монтажной схемы необходимы следующие исходные данные:
- Принципиальная электрическая схема устройства
- Спецификация элементов с указанием типов и номиналов
- Чертеж монтажной платы или корпуса устройства
Принципиальная схема является основой для составления монтажной схемы. На ней отображаются все электрические соединения между элементами. Спецификация содержит полный перечень используемых компонентов. Чертеж монтажной платы задает габариты и расположение крепежных отверстий.
Расстановка элементов на монтажной плате
При расстановке элементов на монтажной плате необходимо учитывать следующие правила:
- Группировать элементы по функциональному назначению
- Обеспечить удобный доступ к элементам для монтажа и замены
- Минимизировать длину соединительных проводников
- Учитывать требования по взаимному расположению элементов (тепловыделяющие компоненты, источники помех и т.д.)
Крупногабаритные и тяжелые элементы (трансформаторы, дроссели) размещаются ближе к краям платы. Элементы с большим тепловыделением (мощные резисторы, стабилизаторы напряжения) располагаются на достаточном расстоянии друг от друга.
Прорисовка электрических соединений
Соединения между элементами на монтажной схеме прорисовываются в соответствии с принципиальной схемой. При этом необходимо стремиться к минимальной длине проводников и исключению их пересечений. Для упрощения монтажа рекомендуется использовать цветовую маркировку проводов:
- Красный — для цепей питания (+)
- Синий или черный — для цепей питания (-)
- Зеленый — для цепей заземления
- Белый, желтый и др. — для сигнальных цепей
Соединения группируются в жгуты для упорядочивания монтажа. Жгуты прокладываются вдоль монтажных планок или по краям платы.
Маркировка элементов и проводников
Все элементы на монтажной схеме должны иметь уникальную маркировку, соответствующую принципиальной схеме. Маркировка наносится рядом с изображением элемента.
Для маркировки проводников используются цифровые или буквенно-цифровые обозначения. Маркировка проставляется с обоих концов проводника. При большом количестве соединений рекомендуется использовать таблицу соединений.
Составление таблицы соединений
Таблица соединений содержит подробную информацию о всех электрических соединениях в устройстве. Она включает следующие данные:
- Номер соединения
- Откуда идет проводник (элемент, контакт)
- Куда приходит проводник (элемент, контакт)
- Цвет и сечение провода
- Длина провода
- Примечания
Таблица соединений значительно упрощает процесс монтажа и последующей проверки устройства. Она особенно полезна при большом количестве соединений.
Пример составления монтажной схемы
Рассмотрим процесс составления монтажной схемы на примере стабилизированного выпрямителя. Исходными данными являются:
- Принципиальная схема выпрямителя
- Спецификация элементов
- Чертеж монтажной платы
Последовательность действий:
- На чертеже монтажной платы размещаем элементы согласно принципиальной схеме
- Прорисовываем соединения между элементами
- Наносим маркировку элементов и проводников
- Составляем таблицу соединений
В результате получаем монтажную схему, полностью отражающую конструкцию устройства и все электрические соединения.
Особенности составления монтажных схем различных устройств
При составлении монтажных схем различных типов устройств необходимо учитывать их специфику:
Монтажные схемы цифровых устройств
Для цифровых устройств характерно большое количество соединений между микросхемами. Важно обеспечить минимальную длину сигнальных линий и их экранирование от помех. Рекомендуется использовать многослойные печатные платы.
Монтажные схемы силовых устройств
В силовых устройствах необходимо учитывать большие токи и напряжения. Силовые цепи должны быть проложены проводниками достаточного сечения и изолированы от сигнальных цепей. Особое внимание уделяется цепям заземления.
Монтажные схемы ВЧ и СВЧ устройств
При составлении монтажных схем высокочастотных устройств критически важно правильное расположение элементов и минимизация длины соединений. Необходимо учитывать требования по экранированию и согласованию линий передачи.
Ошибки при составлении монтажных схем
При составлении монтажных схем следует избегать следующих распространенных ошибок:
- Несоответствие монтажной схемы принципиальной
- Неоптимальное расположение элементов
- Пересечение проводников
- Отсутствие или неправильная маркировка
- Неполная таблица соединений
Тщательная проверка монтажной схемы перед началом монтажа позволит избежать ошибок и сэкономить время на отладке устройства.
Программные средства для составления монтажных схем
Современные САПР значительно упрощают процесс составления монтажных схем. Наиболее популярные программы:
- Altium Designer
- OrCAD
- KiCad
- Eagle
Эти программы позволяют автоматизировать многие этапы создания монтажной схемы, включая размещение компонентов и трассировку соединений. Они также обеспечивают проверку правил проектирования и формирование необходимой документации.
Методика составления монтажных схем | Вторичные схемы ЭС и ПС
Страница 36 из 36
К составлению монтажной схемы приступают лишь при наличии полной схемы и установочного чертежа аппаратов и приборов соответствующего участка. На основания этих исходных материалов составляется монтажная схема.
Монтажная схема каждого участка составляется последовательно из следующих частей:
б) приборы и аппараты, соединенные между собой и с рядами зажимов проводами или контрольными кабелями в пределах данного участка.
В качестве примера на рис. 8-1 и 8-2 показаны фасады панелей и полная схема секционного выключателя 10 кВ, т. е. исходные данные для составления монтажных схем данного элемента первичной цепи. Если на полной схеме отсутствует маркировка цепей, то ее следует нанести.
Маркировка аппаратов на фасадах панелей выполнена по системе завода «Электропульт».
Полная схема и фасады панелей сопровождаются перечнем аппаратуры; из этого перечня явствует, что аппаратура расположена на грех участках: панели управления, релейной панели и ячейке распределительного устройства 10 кВ.
Для каждого участка должна быть составлена монтажная схема.
Проследим Составление монтажной схемы панели управления (рис. 8-6).
Первая часть монтажной схемы — ряд зажимов — составляется следующим образом: на полной схеме (см. рис. 8-2) во всех цепях, иду щих от аппаратов панели управления (эти аппараты обведены пунктиром) к другим участкам, и в необходимых цепях, замыкающихся внутри панели, расставляются зажимы.
Рис. 8-6. Монтажная схема панели управления в части цепей секционного МВ 10 кВ (вид сзади).
На зажимах наносится их марка — порядковый номер.
Все эти зажимы и несколько резервных составляют ряд зажимов. К внешней стороне подсоединяются жилы кабеля, идущего на другой участок, а к внутренней — провода, идущие к приборам панели.
На жилах кабеля и проводах наносится маркировка соответственно полной схеме.
По установочному чертежу (см. рис. 8-1,а) на монтажной схеме расставляются приборы, аппараты и ряды зажимов с подсоединенными кабелями. Соблюдение масштаба, как уже указывалось выше, при этом необязательно, но приборы и аппараты на монтажной схеме должны отражать их действительное взаимное расположение, показанное на установочном чертеже.
Если приборы устанавливаются на фасаде панели, а подсоединение к ним проводов производится сзади, то на монтажной схеме приборы, аппараты и их зажимы показываются по виду сзади, т. е. зеркальное изображение вида их на фасаде панели.
Маркировка приборов на монтажной схеме производится в соответствии с установочным чертежом и полной схемой. Эта марка наносится па монтажной схеме рядом с прибором или внутри его. В натуре марка наносится на кожухе прибора со стороны присоединения проводов.
Маркировка зажимов приборов производится в соответствии с заводской цифровой маркировкой зажимов, указанной обычно в схемах внутренних соединений приборов. При отсутствии ее принимается произвольная цифровая маркировка зажимов, но в любом случае эта маркировка должна быть одинаковой на полной и монтажной схемах для соответствующих зажимов аппаратов.
После расстановки на монтажной схеме участка ряда зажимов, приборов и аппаратов, нанесения на них и их зажимах маркировки приступают к соединениям внутри участка.
Соединение проводниками приборов и аппаратов между собой и с рядами зажимов производится в точном соответствии с полной схемой, а маркировка этих проводов — в соответствии с принятой системой маркировки.
В данном примере (рис. 8-6) соединения выполнены с маркировкой по системе завода «Электропульт» (см. рис. 8-5).
Аналогично выполняется монтажная схема релейной панели (рис. 8-7). Схемы внутренних соединений реле показаны непосредственно на монтажной схеме, но в некоторых случаях они могут быть показаны отдельно, особенно при сложных соединениях.
Монтажная схема панели, как правило, должна выполняться для всех без исключения приборов, аппаратов и их цепей, монтируемых на панели.
На рис. 8-6 и 8-7 для упрощения показаны только части монтажных схем панелей.
На рис. 8-8 показана монтажная схема панели управления секционного выключателя 10 кВ при горизонтальном расположении ряда зажимов. В отличие от схемы на рис. 8-6 соединения на панели выполнены согласно рис. 8-4,а, т. е. с так называемой «сквозной» маркировкой.
Рис. 8-9. Монтажная схема секционного МВ 10 кВ в ячейке распределительного устройства.
Рис. 8-10. Монтажная схема секционного выключателя 35 кВ в ячейке открытого распределительного устройства.
Монтажная схема ячейки распределительного устройства (рис. 8-9) выполняется по установочному чертежу для монтажа первичного и вторичного оборудования ячейки и по полной схеме на рис. 8-2. Маркировка принята «сквозная».
Все соединения между аппаратами выполнены кабелями, которые замаркированы порядковыми номерами.
В остальном составление монтажной схемы для ячейки производится так же, как и для панелей. На рис. 8-10 дан пример монтажной схемы ячейки открытого распределительного устройства.
8-6. МОНТАЖНЫЕ СХЕМЫ В ТАБЛИЧНОЙ ФОРМЕ
Монтажные схемы иногда выполняются в виде монтажных таблиц. На рис. 8-11 показана монтажная схема панели управления секционного выключателя 10 кВ, выполненная в этом виде. Горизонтальные линии на схеме обозначают провода внутри панели, соединяющие соответственно полной схеме зажимы аппаратов, схемы внутренних соединений которых с номерами зажимов показаны в верхней части таблицы. Эта схема в отличие от монтажной схемы той же панели на рис. 8-6 не показывает подключения контрольных кабелей к ряду зажимов и поэтому должна быть дополнена рядом зажимов с подведенными кабелями. Тогда схема на рис. 8-11 будет полностью соответствовать схеме рис. 8-6.
Монтажные схемы в табличной форме дают большую наглядность соединений между аппаратами, что обеспечивает очень быструю ориентацию в схеме при накладке и эксплуатации.
Недостатками этих схем являются:
а) необходимость выполнения другого чертежа с рядами зажимов и схемой подключения кабелей;
б) то, что они не отражают действительного расположения приборов и аппаратов и требуют обязательно наличия установочного чертежа.
Наибольшее распространение монтажные схемы в табличной форме находят для комплектных ячеек распределительных устройств, в которых все соединения производятся проводами и ограничиваются пределами одной ячейки.
Pиc. 8-11. Монтажная схема панели управления в табличной форме.
8-7. ПРИНЦИПИАЛЬНО-МОНТАЖНЫЕ СХЕМЫ
После составления монтажной схемы исходную полную схему рекомендуется дополнить. На ней проставляются все промежуточные зажимы, через которые проходят монтажные провода, указываются кабельные связи и их маркировки. Такая дополненная схема дает возможность легко ориентироваться в монтаже на панели и называется принципиально-монтажной. Такое название схемы стандартами не установлено, и принято из опыта, сложившегося в некоторых проектных и наладочных организациях.
На рис. 8-12 показана принципиально-монтажная развернутая схема токовых цепей секционного выключателя 10 кВ, выполненная на основании полной схемы на рис. 8-2,б и монтажных схем на рис. 8-6, 8-7 и 8-9.
Рис. 8-12. Принципиально-монтажная схема.
Применение принципально-монтажных схем наиболее рационально при работе во вторичных цепях, так как эти схемы одновременно отражают монтаж и дают представление о взаимодействии ее элементов.
Принципиально-монтажную развернутую схему желательно выполнять при проектировании и корректировать после наладки.
Ряд наладочных организаций специально выполняет после наладки принципиально-монтажные развернутые схемы, которые выдаются в качестве основных исполнительных.
Составление монтажной схемы и таблицы соединений.
Стабилизированный
выпрямитель и преобразователь постоянного
напряжения собраны на монтажной плате
(Приложение А, рисунок 9), состоящей из
прямоугольного каркаса из профильной
жести толщиной 1 мм, к которому с одной
стороны прикреплены винтами пластины
из гетинакса (основание).
На основании
укреплены три монтажные планки МП1, МП2
и МП3. С левого торца каркаса смеется
отверстие для крепления соединителя
РП-30, в правом торце предусмотрено два
отверстия для крепления переменных
резисторов. На первой монтажной планке
установлен выпрямительный мост КЦ и
резистор R1,
на второй монтажной планке установлены
элементы стабилизатора, на третьей ─
элементы преобразователя постоянного
напряжения. Конденсатор С1 закреплен
хомутом или проводом, к основанию.
Первая монтажная планка имеет два ряда, по три лепестка, вторая ─ два ряда по 15 лепестков, третья ─ два ряда по 18 лепестков. Лепестки на монтажной планке изображены в виде кругов и имеют буквенно-позиционное обозначение а1…а3, в1…в3 на первой монтажной планке, а1…а15 и в1…в1 на второй монтажной планке, а1…а18 и в1…в18 на третьей монтажной планке. На планках предусмотрены отверстие для крепления транзисторов.
Элементы вычерчиваются
в виде контуров, и обязательно фиксируются
все контакты.
Вместо элемента можно
показывать его условное схемное
обозначение. Все элементы схемы
обозначаются в соответствии с
принципиальной схемой, а их выводы
нумеруются. Изображаются только те
элементы, которые полностью или частично
входят в схему ВС. Сложные устройства
разрешается вычерчивать в повернутом
виде. Так, например, штыревая часть
соединителя вычерчена повернутой на
90˚. Номера лепестков, к которым припаяны
выводы элементов стабилизатора
переносятся на принципиальную схему.
Для составления
таблицы соединений (таблица 1) необходимо
иметь вычерченную принципиальную схему
ВС и чертеж монтажной платы в масштабе
1:1. При размещении элементов на монтажной
планке необходимо добиваться оптимального
их размещения с точки зрения доступности,
возможности замены, технической эстетики.
Детали на монтажной планке нужно
размещать перпендикулярно ее длине и
так, чтобы выводы транзисторов не
пересекались. Количество соединительных
проводов должно быть минимальным, а их
суммарная длина ─ наименьшей.
Таблица 1 – Таблица соединений стабилизированного выпрямителя
№ позиции провода | Адреса контактов | Цвет провода | Примечание | |
Откуда идет | Куда поступает | |||
1─2 | 10-РП-30 | 1-КЦ | Желтый | Точка |
3─4 | 1с-РП-30 | 4-КЦ | Желтый | Точка |
5─6 | 3-КЦ | а2-МП2 | Синий | |
7─8 | B2-МП2 | ─с1 | Синий | |
8─9 | ─с1 | 3b-РП-30 | Синий | |
8─10 | ─с1 | b5-МП2 | Синий | |
11─12 | а3-МП2 | b13-МП2 | Синий | |
12─13 | b13-МП2 | b10-МП2 | Синий | Точка |
13─14 | b10-МП2 | 4с-РП-30 | Синий | |
15─16 | 2-КЦ | +1с | Красный | |
16─17 | +с1 | 4а-РП-30 | Красный | |
16─18 | +с1 | b11-МП2 | Красный | Точка |
19─20 | b8-МП2 | 2-R5 | Белый | Точка |
21─22 | а12-мп2 | 3-R5 | Белый | Точка |
23─24 | 13-МП2 | 1-R5 | Белый | Точка |
Таблица соединений
─ это перечень соединений, которые
необходимо сделать по данной схеме, с
указанием сечений (диаметров), марок
монтажных проводов, их длины, цвета.
В
сложных схемах указывается трассировка
проводов, т.е. прокладка провода в
изделии. Требования к таблице соединений
определяются ГОСТ 7.702─72, а выполнение
чертежей ─ ГОСТ 2.413─72.
Из рисунка 9 видно, что соединение базы VT1, резистора R2 и коллектора VT2 удобно выполнить неизолированным луженым проводом (перемычкой) на лепестках а5, а6, а7; эмиттера VT2, резистора R3 и анода стабилизатора VD5 ─ на лепестках а9, а10, а11; катода стабилизатора и резистора R6 ─ на лепестках b4, b5, b6.
Из принципиальной
схемы видно, что первый провод идет со
штыря 1а соединителя РП-30 на вывод 1
мостика КЦ. Поэтому в графу таблицы 1 «№
позиции провода» вписывают цифры 1─2,
а в графу «Откуда идет» ─ 1а-РП-30, в графу
«Куда поступает» ─ 1-КЦ. Для того чтобы
при составлении таблицы не упустить
каких-либо соединений и не повторить
уже записанные, на принципиальной схеме,
между контактными соединениями, обводят
выполненное соединение чернилами или
волнистой линией.
На схеме соединений вычерчивают трассировку провода и у контакта 1а-РП-30 обозначают начало провода цифрой 1, а у контакта 1-КЦ ─ цифрой 2. Так как монтаж выпрямителя будет выполнен способом параллельно-перпендикулярного монтажа, то трасса провода наносится перпендикулярно основанию и параллельно сторонам каркаса монтажной платы. Далее следует соединение штыря 1с-РП-30 и контакта 4-КЦ.
Если соединению подлежит три и более точек, то каждая последующая строчка таблицы соединений должна начинаться с того адреса, которым окончилась предыдущая. Если соединение оканчивается на заданном адресе, то в графу таблицы «Примечание» ставят слово Точка.
Необходимо рационально использовать расцветку проводов. Например, цепи плюса необходимо выполнять красным проводом, минуса ─ синим и т.д. Данные о цвете и длине проводов заносят в таблицу соединений. Это облегчает проверку схемы и устранение неисправностей.
Чертежи изделия и электрические схемы
Загрузка
Центр технической документации
Как читать электрические планы
Последнее обновление: вс, 19 февраля 2023 г.
|
Строительные чертежи
Масштаб планов отраженных потолков
Планы отраженных потолков должны быть начерчены в том же масштабе, что и планы этажей. В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i// = 1′-0″ (метрическая 1:50) и V8″ = 1′-0″ (1:100). метрическая) для крупных коммерческих проектов. Масштаб, в котором нарисован план потолка, следует отметить и поместить непосредственно под чертежом, либо рядом с заголовком, либо непосредственно под ним. Если для объяснения элемента потолка требуется увеличенная деталь, это с примечанием или символом на отдельном чертеже большего масштаба.0003
Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, максимально точно отображающих фактический светильник. Упрощенные формы предотвращают беспорядок в представлении для облегчения распознавания. В большинстве случаев осветительный прибор рисуется в масштабе реальных светильников.
Однако в некоторых случаях, таких как миниатюрные прожекторы, размер, возможно, придется преувеличить, так как правильно масштабированная единица будет слишком мала, чтобы отобразиться на плане.
ЧАСТИЧНЫЙ ПЛАН ПОТОЛКА В ОТРАЖЕНИИ
Увеличенная деталь затемняющего жалюзи нарисована в разрезе и привязана к ее местоположению на мелкомасштабном отраженном плане потолка.
Осветительные приборы представлены с помощью символов на плане отражения потолка и снабжены легендой, показывающей спецификации.
Стандарты составления плана потолка в отражении
План потолка в отражении должен четко показывать все стены, перегородки и софиты, которые пересекаются с потолком. В нем также должны быть указаны изменения высоты потолка и материалов, таких как светильники, разбрызгиватели, детекторы дыма и диффузоры HVAC, которые крепятся к потолку или проникают в него. При составлении планов отраженных потолков дизайнер должен воспроизвести на плане этажа стены и проемы, такие как двери и окна, но без отображения таких элементов, как встроенная мебель, сантехника и т.
д.
Осветительные приборы и другие электрические элементы, показанные на плане отражения потолка, обозначены символами, которые связаны с легендой. Рекомендуется нанести на план все электрические символы до того, как будут нанесены размеры или добавлены примечания. В противном случае символ может упасть поверх измерения, что потребует перемещения измерения. Расположите светильники на плане потолка в соответствии с концепцией светового дизайна. Обычные типы светильников в плане освещения включают в себя накладные, встраиваемые, подвесные и направляющие.
В коммерческих проектах с подвесным потолком на отраженных планах потолка также будут показаны перегородки, проходящие через плоскость потолка. Также должны быть показаны линии сетки потолка (называемые Т-образными стержнями). Другая информация, включенная в отраженный план потолка, включает материалы потолка, высоту потолка, наклон потолка, изменения высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), диффузоры и вентиляционные отверстия, панели доступа, динамики, спринклерную систему.
головы (если используются) и другие предметы, которые касаются или являются частью плоскости потолка.
Затем дизайнер интерьера должен определить, как будет переключаться свет в помещении. Для жилых или небольших коммерческих помещений
Стандартные символы освещения и электрооборудования
Потолочная сетка, а также светильники и другие элементы, расположенные в ней, показаны в масштабе.
Потолочная сетка, а также светильники и другие элементы, расположенные внутри нее, показаны в масштабе.
Переключение можно показать либо на плане отражения потолка, либо на плане электрического освещения. Схема переключения должна основываться на том, насколько необходим индивидуальный контроль и функции освещения. Потребности в энергосбережении и максимальные нагрузки цепей в цепях также будут определять количество и расположение переключателей. Как правило, выключатели располагаются возле двери или проема, ведущего в помещение. Для больших помещений с более чем одним входом может потребоваться несколько мест переключения.
Разместив выключатели, определите, какими светильниками они должны управлять, и обозначьте это на плане. Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.
Первый способ заключается в проведении линии от настенного выключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Изогнутые линии предпочтительнее, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Символом для выключателей может быть простая буква S. Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два выключателя и один осветительный прибор) соединены электрически.
Второй способ показать переключение светильника состоит в том, чтобы присвоить выключателю номер или букву и поместить этот же номер в светильник, показанный на плане потолка, или рядом с ним.
Этот метод используется в основном в коммерческих помещениях, где может быть много многократных коммутаций и других элементов, размещенных на плане потолка, так что использование линий (первый метод) может усложнить чертеж.
После того, как дизайнер интерьера разметит освещение и коммутацию, чертеж передается инженеру-электрику, который указывает точную схему, размеры проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть передан непосредственно подрядчику по электроснабжению, поскольку схема и требования здесь не такие сложные, как в коммерческих работах.
Обозначение материалов
При подготовке плана отражения потолка дизайнер должен назвать типы и расположение конкретных потолочных материалов. Это можно сделать, разместив примечания на плане или символы, относящиеся к легенде материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к конструкции выше, и подвесные акустические потолки.
Другие отделки потолка могут включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров потолков с зеркальным отражением
Так как отраженные планы потолка обычно рисуются в масштабе, который соответствует планам этажей, нет необходимости в больших размерах на плане, если только не происходит разрыва потолка или изменения материалов там, где они явно не расположены у двери, расположение стены или колонны. Пока план отражения потолка нарисован в масштабе, размеры помещений и конструкции могут быть зарезервированы для плана этажа. Тем не менее, в некоторых случаях необходимо определить размеры блоков и мест крепления. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не может быть так же легко определен, как в сборке подвесного потолка с сеткой (где, например, можно посчитать единицы, чтобы найти светильник).
При определении размеров отраженного плана потолка можно использовать либо «чистовые» размеры, либо «каркасные» размеры, но выбор должен быть отмечен на планах.
Такие элементы, как встраиваемые световые трофферы, могут быть точно расположены в готовом пространстве. Если планируется использовать потолочный светильник в потолке из гипсокартона, его размер, как правило, определяется по его центральной точке, чтобы подрядчик-электрик знал, где его установить.0003
ит. Выравнивание и направление шаблонов, возможно, потребуется указать прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях. Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой осевой линии помещения, как показано на рис. 14-17.
Встраиваемые потолочные светильники на этом плане отраженного потолка рассчитаны по отношению друг к другу, а также к различным элементам стен и потолкам.
Контрольный список для планов отражения потолка
Общий
- Назовите чертеж, обратите внимание на его масштаб и укажите север (или исходное направление).
- При необходимости разработайте спецификацию материалов для потолка и прикрепите ее к плану.
- Разработайте легенду символа освещения и разместите ее на том же листе, что и первый план отраженного потолка (если требуется более одного), или на соседнем листе.
- Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и коды клавиш были четкими, темными и хорошо читаемыми. Не показывайте элементы, если они не находятся на плоскости потолка или не пересекают ее.
- Нарисуйте основные софиты или проемы выше и назовите их в примечании, включая панели доступа на чердак.
- Стенки кармана, если применимо.
- Определите схемы включения светильников (если это входит в обязанности дизайнера интерьера) и покажите методом кривых линий или цифрами/буквами.
- Сопоставьте отраженный план потолка с другими чертежами (если применимо), тщательно проверив точность и полноту информации.
Обозначения
- Обратите внимание на изменение уровня потолка или наклон, если это напрямую влияет на осветительные приборы и их установку.
- Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, выравнивание и другие важные элементы.
- Сопоставьте план с условными обозначениями и ссылками на график освещения, детали и другие чертежи по мере необходимости.
Размеры
- Измерьте расположение осветительных приборов и изменений в типах потолков, которые не очевидны. Найдите такие элементы, как колонны или существующие стены.
- Размеры зазоров, выравниваний и других управляющих факторов.
- Измерьте световые люки и другое структурное освещение или создайте их крупномасштабные чертежи и перекрестные ссылки.
Электрические схемы
Электрические схемы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электропитания. В небольших проектах эти предметы можно показывать вместе с освещением. Пример такого типа рисунка показан на рис. 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания/связи, показывает розетки и соответствующие электрические устройства отдельно (Рисунок 14-19).
). В большинстве случаев сантехника и предметы, такие как шкафы и другие встроенные элементы, показаны для более точного согласования расположения электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она непосредственно связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьеров подготавливает план питания, а затем направляет его инженеру-электрику, чтобы подробно описать схемы, размеры проводов, распределительные коробки и другие электрические характеристики. На планах небольших жилых домов чертеж передается непосредственно подрядчику по электроснабжению для выполнения работ в соответствии с принятой практикой.
Телефон и другие системы связи также обычно показаны на электрической схеме. Расположение телефонов, систем громкой связи, компьютерных терминалов, переговорных устройств и систем безопасности является обязанностью дизайнера интерьера по согласованию со специалистами.
Проектировщик рисует план питания/коммуникаций, на котором схематически показано, где требуется питание для специального оборудования. Символы для электрических устройств, как правило, привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.
ЭЛЕКТРООБОРУДОВАНИЕ 4 ПЛАН ОСВЕЩЕНИЯ
В крупных коммерческих проектах отдельный план электроснабжения/электроснабжения с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.
План питания часто включает телефон и другие устройства связи.
В крупных коммерческих проектах отдельный план электроснабжения/питания с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.
Масштаб электрических планов
Электрические планы коммерческих помещений обычно составляются в том же масштабе, что и планы этажей.
Наиболее распространенным масштабом для коммерческих проектов является V8″ = 1′-0″ (1:100 метрический). Однако в сложных установках масштаб может быть увеличен до V4″ = l’-O» (метрический масштаб 1:50). Масштаб, в котором нарисован план, следует отметить и поместить либо рядом с заголовком, либо непосредственно под ним.
Чертежи стандартов для электрических планов
На электрических планах должны быть показаны все внутренние и внешние стены, лестницы и крупные устройства, такие как печи, водонагреватели и т. д., которым требуется питание. Встроенные светильники и шкафы, например, в ванных комнатах и кухнях, также должны быть нарисованы, чтобы лучше расположить электрические розетки и другие устройства. Стены должны быть нарисованы более тонкими линиями, чтобы они не доминировали на рисунке. Найдите розетки на стенах, где они должны быть установлены, и назовите размер над чистым полом (A.F.F.). Не забудьте отметить любые специальные требования, такие как защита от атмосферных воздействий (WP), раздельное подключение или специальные соединения.
Общие электрические символы показаны на рис. 14-21.
Обозначение материалов
Электрические схемы в основном представляют собой схемы. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы изобразить их на чертеже в точном масштабе. Они нарисованы как увеличенный символ, чтобы их было легко распознать. Для упрощения чертежа такие материалы, как финишный пол и другие элементы, не очерчены.
Нанесение размеров на планы электрооборудования
Планы электроснабжения рисуются в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, так как элементы могут быть расположены в масштабе на планах этажей. Тем не менее, в некоторых случаях размеры электрических розеток и других устройств должны быть рассчитаны таким образом, чтобы точно разместить их в легкодоступном месте, когда в здании есть люди. Это особенно верно для больших пространств стен, где масштаб невозможно точно определить путем масштабирования чертежа.
В таких случаях следует давать ориентиры, которые легко получить в полевых условиях, измеряя размеры от лицевой стороны стены, колонны или воображаемой осевой линии помещения. Если для настенной розетки не указан горизонтальный размер, электрик разместит ее максимально близко к плану проектировщика. Электрик может предпочесть прикрепить розетку к стенной стойке, а не расположить ее между двумя стойками, если проектировщик не определил размеры конкретного места.
Хотя для большинства электрических розеток нет необходимости точно располагать их, есть некоторые исключения, например, в этом баре, где розетки должны соответствовать оборудованию.
ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН
Контрольный список для электрических планов
Общее
- Назовите чертеж, обратите внимание на его масштаб и укажите север (или исходное направление).
- Назовите прилагаемый график электроснабжения и прикрепите его к схеме.
- Добавьте примечания, чтобы разъяснить любые сокращения, которые обычно не распознаются.
- Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и ключевые электрические коды были четкими, темными и легко читаемыми.
- Сопоставьте план электрических соединений с другими чертежами и таблицами, тщательно проверяя точность и полноту информации.
Обозначения
- Обратите внимание на особые ситуации, например, устройства, поставляемые владельцем или другими лицами.
- Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистовыми полами, шкафами и другими предметами.
- Обратите внимание на выравнивание и другие важные элементы, влияющие на электрическую схему.
Размеры
- Размеры расположения розеток и изменения типов пола или стен, влияющие на установку розеток.
- Размеры выходов к стенам, углам или пересечениям стен и другим элементам, таким как колонны.
- Размеры соответствующих выпускных отверстий должны быть на соответствующем расстоянии от чистого пола (A. F.F.).
- Размеры зазоров, выравниваний и других управляющих факторов.
F.F.).Механические системы здания обычно в совокупности называются системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду для жителей здания. Система делает больше, чем обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по внутренним помещениям и удаляет спертый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.
Водопроводная система в здании выполняет ряд различных функций, таких как подача воды людям и машинам за счет напора (водоснабжение) и отвод воды для удаления под действием силы тяжести (дренаж). Сантехника служит трем основным потребностям: она обеспечивает воду для потребления человеком, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или обслуживать автоматизированную спринклерную систему, как описано далее в этой главе в разделе «Планы водопровода».
