Как собрать стабилизатор напряжения 12В из 12В. Какие компоненты нужны. Схема подключения, характеристики и преимущества линейных и импульсных стабилизаторов. Стоит ли использовать стабилизатор для Xbox Kinect.
Варианты стабилизации напряжения 12В
Для стабилизации входного напряжения 12В от аккумулятора до регулируемых 12В на выходе есть несколько вариантов:
1. Линейный стабилизатор с малым падением напряжения (LDO)
Можно использовать линейный стабилизатор с малым падением напряжения, например LM2940. Он способен стабилизировать напряжение даже при небольшой разнице между входным и выходным напряжением (около 0.5В).
Преимущества:
- Простая схема
- Низкий уровень шумов и пульсаций
- Недорогое решение
Недостатки:
- Невысокий КПД
- Нагрев при больших токах нагрузки
2. Импульсный преобразователь
Можно применить импульсный преобразователь типа buck-boost или SEPIC. Такие микросхемы способны стабилизировать выходное напряжение как при повышении, так и при понижении входного.
Преимущества:
- Высокий КПД
- Работа в широком диапазоне входных напряжений
Недостатки:
- Более сложная схема
- Наличие высокочастотных пульсаций
- Выше стоимость
Схема подключения стабилизатора напряжения 12В
Типовая схема подключения линейного стабилизатора напряжения 12В:
«` «`Характеристики стабилизаторов напряжения 12В
Основные характеристики линейных стабилизаторов напряжения 12В:
- Выходное напряжение: 12В ±5%
- Максимальный ток нагрузки: до 1-3А
- Падение напряжения: 0.5-1В
- КПД: 70-80%
- Уровень пульсаций: менее 1%
Характеристики импульсных стабилизаторов:
- Выходное напряжение: 12В ±1-2%
- Максимальный ток: до 5-10А
- Диапазон входных напряжений: 6-40В
- КПД: 85-95%
- Уровень пульсаций: 1-2%
Выбор стабилизатора для Xbox Kinect
Для питания Xbox Kinect (12В, 1А) подойдет как линейный, так и импульсный стабилизатор. Линейный стабилизатор проще в реализации, но будет иметь меньший КПД. Импульсный стабилизатор позволит работать от более разряженного аккумулятора, но может вносить высокочастотные помехи.
Оптимальным вариантом будет использование линейного стабилизатора LM2940 или аналога. Он обеспечит стабильные 12В при минимальных пульсациях, что важно для работы Kinect. При этом схема будет простой и недорогой.
Стабилизаторы напряжения 7805, 7808, 7809, 7812
Стабилизатор – это прибор, который имеет постоянное выходное напряжение (в нашем случае 9 В) вне зависимости от того, что у него на входе. Корпус с выводами (вход, общий и выход) стабилизатора фиксированного положительного напряжения изображён на рисунке.
Как видим, стабилизатор 9 В (он же КР142EH8A) представляет собой наипростейшее устройство. И типовое включение его также не отличается сложностью:
Стабилизатор напряжения | Описание работы, схема подключения.
Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.
Стабилизаторы семейства LM
В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.
Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.
Схема подключения
А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.
На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.
Характеристики LM стабилизаторов
Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:
Output voltage – выходное напряжение
Input voltage – входное напряжение
Ищем наш 7805.
Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.
Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.
Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор.
Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.
Работа LM на практике
Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.
Соберем его по схеме
Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.
Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.
На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.
И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт.
Работает великолепно!
Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.
Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.
А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.
Как сделать блок питания на 5, 9,12 Вольт?

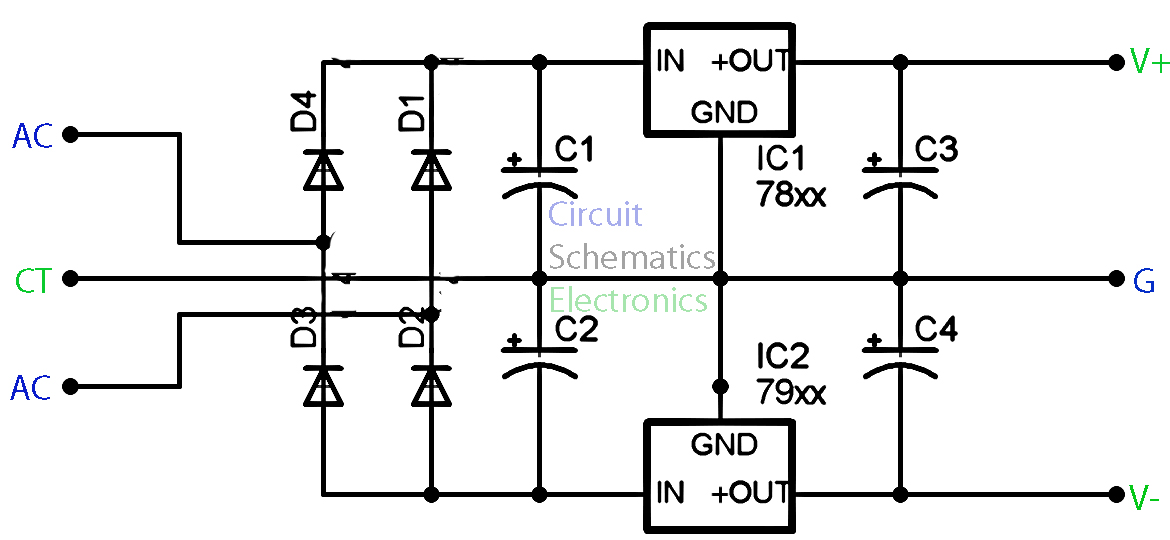

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:
Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение.
Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.
Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.
Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.
Заключение
Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения.
Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.
Купить стабилизатор напряжения
Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.
Основные технические характеристики
Кроме выходного напряжения, для стабилизатора важен ток, который он может обеспечить под нагрузкой.
| Тип микросхемы | Номинальный ток, А |
| К(Р)142ЕН1(2) | 0,15 |
| К142ЕН5А, 142ЕН5А | 3 |
| КР142ЕН5А | 2 |
| К142ЕН5Б, 142ЕН5Б | 3 |
| КР142ЕН5А | 2 |
| К142ЕН5В, 142ЕН5В, КР142ЕН5В | 2 |
| К142ЕН5Г, 142ЕН5Г, КР142ЕН5Г | 2 |
| К142ЕН8А, 142ЕН8А, КР142ЕН8А | 1,5 |
| К142ЕН8Б, 142ЕН8Б, КР142ЕН8Б | 1,5 |
| К142ЕН8В, 142ЕН8В, КР142ЕН8В | 1,5 |
| КР142ЕН8Г | 1 |
| КР142ЕН8Д | 1 |
| КР142ЕН8Е | 1 |
| КР142ЕН8Ж | 1,5 |
| КР142ЕН8И | 1 |
| К142ЕН9А, 142ЕН9А | 1,5 |
| К142ЕН9Б, 142ЕН9Б | 1,5 |
| К142ЕН9В, 142ЕН9В | 1,5 |
| КР142ЕН18 | 1,5 |
| КР142ЕН12 | 1,5 |
Этих данных достаточно для предварительного решения о возможности применения того или иного стабилизатора.
Если нужны дополнительные характеристики, их можно найти в справочниках или в интернете.
Автомобиль PDF Руководство, электрические схемы и коды неисправностей DTC
Коды неисправностей автомобиля KIA DTC — Rio, Ceed, Sportage, Picanto, Sorento, Cerato, Spectra, Optima, Opirus, Carnival, Magentis, Бонго
KIA Car Manuals PDF & электрические схемы над страницей — Stonic, Cadenza, Rio, Sorento, Amanti, Borrego, Optima, Forte, Rondo, Sportage, Sedona, Niro, Spectra, Carnival, Ceed, Pro Ceed, Stinger, Venga ; KIA Легковые автомобили EWD с.
На момент основания корейская компания называлась KyungSung Precision Industry . Основным видом деятельности предприятия были индивидуальные автомобили.
Позже, а именно 15 мая 1944 года, родилась корейская компания под названием KIA . Сочетание этих трех загадочных букв несет в себе следующее значение — первый слог KI в слове KIA означает — выйти в свет.
Второй слог А означает Азия. Следовательно, значение слова KIA интерпретируется как выход из Азии в весь мир.
История KIA Motors начинается в 1944 году. Компоненты для велосипедной техники компания производила на небольшом предприятии, расположенном на территории современного города Сеул.
Прогнозируя огромное будущее автомобильной промышленности, корейцы с 1960 года уделяют особое внимание производству автомобилей.Первые шаги были сделаны из опыта японских производителей.
В 1961 году компании удалось организовать серийное производство мотоциклов, а в следующем году был разработан первый трехколесный грузовик, но его серийное производство надолго отложили. 12 лет.
В 1976 году корпорация создает несколько дочерних компаний — Kia Service Corp. и Kia Machine Tool Ltd . Последующий рост обусловлен приобретением Asia Motors .
KIA впервые представляет свой дизельный двигатель, а также запускает с конвейера седаны Peugeot 604 и Fiat 132 .
В 1987 году Kia запустила новый Pride , который был основан на платформе Mazda 121 .
В 1997 году Asia была охвачена серьезным экономическим кризисом, и KIA не смогла справиться с ним самостоятельно, что привело к ее банкротству.Год спустя банкрот KIA было куплено Hyundai Motors .
.
Какие существуют аналоги
Для некоторых приборов серии 142 существуют полные зарубежные аналоги:
| Микросхема К142 | Зарубежный аналог |
| КРЕН12 | LM317 |
| КРЕН18 | LM337 |
| КРЕН5А | (LM)7805C |
| КРЕН5Б | (LM)7805C |
| КРЕН8А | (LM)7806C |
| КРЕН8Б | (LM)7809C |
| КРЕН8В | (LM)78012C |
| КРЕН6 | (LM)78015C |
| КРЕН2Б | UA723C |
Полный аналог означает, что микросхемы совпадают по электрическим характеристикам, по корпусу и расположению выводов.
Но существуют еще и функциональные аналоги, которые во многих случаях замещают проектную микросхему. Так, 142ЕН5А в планарном корпусе не является полным аналогом 7805, но по характеристикам ей соответствует. Поэтому, если есть возможность установить один корпус вместо другого, то такая замена не ухудшит качество работы всего устройства.
Другая ситуация – КРЕН8Г в «транзисторном» исполнении не считается аналогом 7809 из-за того, что имеет меньший ток стабилизации (1 ампер против 1,5). Если это не критично и фактический потребляемый ток по цепи питания меньше 1 А (с запасом), то смело можно менять LM7809 на КР142ЕН8Г. И в каждом конкретном случае всегда надо прибегать к помощи справочника – зачастую можно подобрать что-то похожее по функционалу.
Фильтрующий конденсатор
Без этого фильтра устройство, которое будет питаться от этого блока питания может работать нестабильно, или вообще не работать. Фильтром служат электролитические конденсаторы. У конденсаторов два вывода, плюсовой вывод длиннее минусового.
Также возле минусового вывода на корпусе наносится знак «-«
Ниже на рисунке показана схема, и уровень пульсаций в каждой точке
В устройствах, где требуется ещё и стабильное напряжение без скачков, например в электронике с применением микроконтроллеров, добавляют в схему еще и стабилизатор напряжения.
Стабилизатор тока на микросхеме 7805 и других 78xx стабилизаторах
Ни для кого не секрет, как собрать блок питания на стабилизаторах 7805, 7809, 7812 и тд. Но не все знают, что на этих же стабилизаторах можно собрать приличный источник тока. Схема источника тока и стала героем этой статьи.

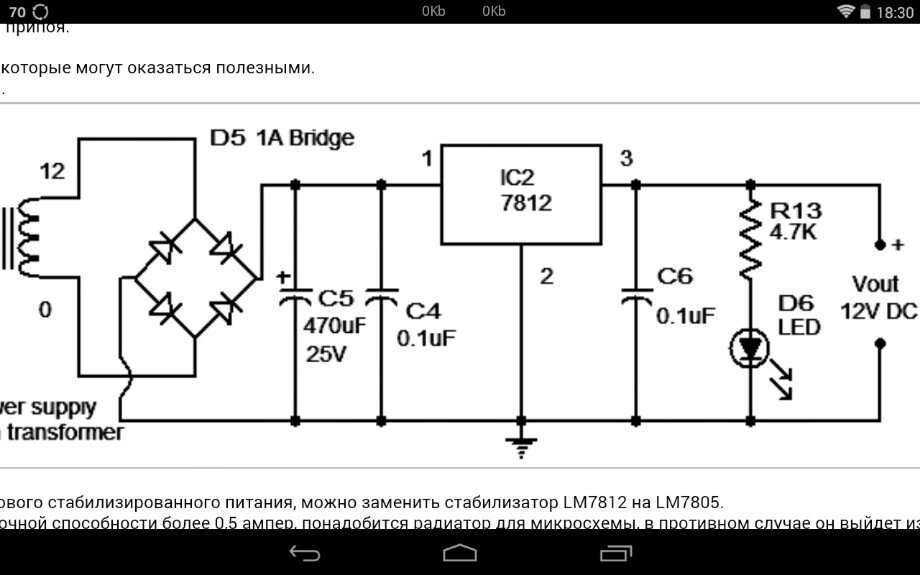

Так выглядит стандартная схема стабилизатора напряжения на микросхемах серии 78xx. Эти микросхемы настолько популярны, что их выпускает каждая, уважающая себя контора. Обычно в разговоре или на схеме даже опускают первые буквы, характеризующие производителя, указывая просто 7815. Ибо нефиг захламлять схему и сразу ясно, что речь о стабилизаторе напряжения.
Для тех, кто мало знаком с подобными стабилизаторами небольшое видео по сборке «на коленках»:
Содержание статьи
- Качество компонентов
- Схема источника тока на 78xx
- Выходной ток источника тока на L78
- Точность тока и выходное напряжение
- Сопротивление нагрузки
- Заключение
В реальности производитель очень важен. Всегда старайтесь покупать стабилизаторы, да и любые детали от крупных производителей и у проверенных поставщиков. Я лично предпочитаю STMicroelectronics. Их отличает эмблема ST в углу.
Ноунейм стабилизаторы или производства дедушки чань-хань-бздюня очень часто имеют значительный разброс значений выходного напряжения от изделия к изделию. На практике встречалось, что стабилизатор 7805, который должен давать 5 вольт выдавал 4.63, либо же некоторые образцы давали до 5.2 вольта.
Ладно бы это, напряжение то он держит постоянным, но проблема еще и в том, что в несколько раз сильнее выбросы, фон и больше потребление самого стабилизатора.
Думаю вы поняли.
Величина тока задается резистором R*, который является нагрузкой для стабилизатора. При этом стабилизатор не заземлен. Заземление происходит только через нагрузку Rн. Такая схема включения вынуждает микросхему пытаться обеспечить в нагрузку заданный ток, путем регулировки напряжения на выходе.
Выходной ток источника тока на L78Небольшой неприятностью представляется ток покоя Id, который складывается с выходным током. Величина тока покоя указывается в даташите. Для большинства стабилизаторов Id = 8мА. Эта цифра показывает наименьшее значение выходного тока. Т.е. Получить источник тока с величиной тока менее 8 мА не выйдет.
Скачать даташит на L78xx
В идеале из стабилизатора можно выжать токи от 8 мА до 1 А. Однако при токах больше 200-300 мА крайне желателен радиатор. Гнать токи более 700-800 мА в принципе не желательно. Указанный в даташите 1А — это пиковое значение, в реальности стабилизатор скорее всего перегреется.
На основании сказанного можно заключить, что диапазон выходных токов составляет 10-700 мА.
При этом нестабильность тока покоя составляет ΔId = 0.5мА. Эта величина определяет точность установки выходного тока. Так же точность задания величины выходного тока определяется точностью сопротивления R*. Лучше использовать резистор, точностью не хуже 1%.
Определенное удобство тут представляет тот факт, что схемы не может выдать напряжение выше заложенного напряжения стабилизации. Например при использовании стабилизатора 7805, напряжение на выходе не сможет превысить 5 вольт. Это бывает критично.
Сопротивление нагрузкиВ то же время стоит учитывать сопротивление нагрузки. Например если требуется обеспечить 100 мА через нагрузку сопротивлением 100 Ом, то по закону ома получаем напряжение
V= I*R = 0.1 * 100 = 10 Вольт
Такими нехитрыми подсчетами мы получили величину напряжения, которую требуется приложить к нагрузке в 100 Ом, чтобы обеспечить в ней ток в 100мА.
Это означает, что для данной задачи рационально поставить стабилизатор 7812 или 7815 на 12вольт и 15 вольт соответственно, дабы иметь запас.
А вот обеспечить такой же ток, через резистор в 10кОм уже не выйдет. Для этого необходимо напряжение в 100 вольт, что данные микросхемы уже не умеют.
Заключение
Конечно такой источник тока имеет свои ограничения, однако он может пригодиться для подавляющего числа задач, где не требуется особая точность. Простота схемы и доступность компонентов, позволяет на коленке собрать источник тока.
RJM Audio — Стабилизатор напряжения X-reg
Малошумящий стабилизатор напряжения с широкой полосой пропускания для аудиосхем.
Введение
Потратьте любое количество времени, пытаясь оптимизировать схемы операционных усилителей, чтобы они звучали наилучшим образом, и рано или поздно вы обнаружите, что вам нужно обновить регуляторы напряжения. От серии LM78xx до регулируемого LM317 и, возможно, LT1086, а оттуда и до DIY.
Самодельный аудиоподход к регуляторам, определенный схемами Зульцера, Боберли и Юнга, хорошо изложен в этом обзоре Tangent. Больше (намного больше) о стабилизаторах напряжения для аудио на сайте Уолта Юнга, здесь. Основное преимущество этих схем по сравнению с типичным интегральным блоком, таким как LM7812, заключается в том, что составные части регулятора разделены и оптимизированы по отдельности. Например, в качестве усилителя ошибки выбирается быстродействующий малошумящий операционный усилитель, а также используется высокоэффективный отфильтрованный источник опорного напряжения. Однако фундаментальная топология остается практически неизменной.
X-reg отличается тем, что он с самого начала спроектирован на основе источника с разделенным напряжением, имеющего как положительные, так и отрицательные шины. Неинвертирующий усилитель ошибки с одним источником питания, общий почти для всех конструкций стабилизаторов, заменен инвертирующим каскадом усиления, работающим от раздельных источников питания.
Инвертирующая топология означает, что опорное напряжение имеет полярность, противоположную выходному напряжению: положительный выход принимает опорное напряжение, генерируемое отрицательным входным напряжением, и наоборот. Именно от этой перекрестной связи, которая образует «X» на трассе печатной платы, X-reg берет свое название. Схема имеет смысл только тогда, когда, конечно, необходимы как положительные, так и отрицательные регулируемые напряжения. Он также ограничен относительно низким выходным напряжением, на практике примерно до ± 12 В. Он предназначен для использования с низковольтными и слаботочными аудиосхемами, такими как полупроводниковые фонокорректоры, предусилители и усилители для наушников.
Как это работает
Суть традиционного последовательного регулятора напряжения показана на следующей диаграмме. Он состоит из усилителя, проходного транзистора и пары резисторов, питаемых тремя напряжениями, сильноточным необработанным входным напряжением, которое будет регулироваться, В++ , слаботочным, отфильтрованным напряжением для самой схемы регулятора, V’++ и стабильное опорное напряжение с очень низким уровнем шума +Vref .
(В интегральных регуляторах как сильноточные, так и слаботочные цепи питаются от В++ , и задание генерируется внутри.) Усилитель ошибки реагирует на поддержание выходного напряжения В+ , постоянного кратного задания. Отрицательный стабилизатор, который обычно требуется в дополнение к положительному стабилизатору для аудиосхем на операционных усилителях, имеет ту же базовую топологию, но требует трех дополнительных напряжений питания; V— , V’— и отрицательная ссылка -Vref .
Конструкция X-reg возникла из осознания того, что как положительная, так и отрицательная схемы регулятора выиграют от разделения этих шести напряжений между ними, а не от использования только трех с той же полярностью, что и на выходе. Положительная сторона регулятора X-Reg использует V++ , V’++ , V’— и отрицательная ссылка, -Vref .
В отрицательной половине X-reg, которая использует V— , V’++ , V’— и +Vref , проходной транзистор NPN заменяется его PNP эквивалент.
Первое, что следует отметить, это то, что операционные усилители работают от раздельного питания. Это обеспечивает реальную выгоду отказа от виртуальной земли. Поскольку операционный усилитель теперь может обрабатывать как положительные, так и отрицательные входы и выходы, мы можем дополнительно перенастроить операционный усилитель как инвертирующий каскад и оставить неинвертирующий вывод заземленным. Инвертирующая топология является «исходным» состоянием операционного усилителя и предлагает несколько преимуществ, из которых, пожалуй, самым важным является стабильность. Для инвертирующего каскада требуется опорное напряжение противоположной полярности, чем на выходе, это опорное напряжение «заимствуется» из другой половины схемы.
Это относится к инновациям в топологии. Последний элемент X-reg, требующий объяснения, — опорное напряжение. Вместо использования стабилитрона или эталона запрещенной зоны, которые шумят по сравнению с пассивными компонентами, используется простой делитель напряжения в сочетании с усиленной фильтрацией.
По сути, это большой RC-фильтр, фактически реализованный как многоступенчатая сеть RCRC, подключенная к V’++ или V’— . Большая часть шума питания ослабляется ниже уровня собственных шумов операционного усилителя, но для достижения такого уровня фильтрации опорное напряжение в конечном итоге оказывается довольно небольшим, всего несколько сотен милливольт. Следовательно, коэффициент усиления инвертирующего каскада должен быть установлен достаточно высоким, чтобы компенсировать естественный разворот отклика на частоте около 300 кГц, что делает регулятор относительно стабильным. Дополнительным преимуществом делителя напряжения в качестве эталона является автоматический плавный пуск регулятора в течение нескольких секунд, что устраняет глухие удары при включении и ограничивает пусковые токи через проходные транзисторы.
Конечно, эталонное напряжение не является абсолютным значением, а определяется как часть входного напряжения В’++ или В’— . Если сетевое напряжение колеблется во временной шкале дольше, чем постоянная времени фильтра (как обычно, 10 секунд или около того), выходное напряжение будет постепенно изменяться пропорционально.
В этом отношении он ведет себя как нерегулируемый блок питания, и поэтому X-Reg точнее называть стабилизатором напряжения или линейным более плавным, чем стабилизатор напряжения. Обычно я до сих пор называю его регулятором, потому что X-Reg заменяет регуляторы напряжения и выполняет их функцию, обеспечивая малошумящие шины напряжения с низким выходным импедансом.
Печатные платы
Схема X-reg обычно является неотъемлемой частью схемы, которую она питает, и обычно размещается на той же печатной плате. Значения компонентов выбираются в соответствии с конкретным приложением. Первым применением X-Reg был проект Phonoclone 3, где он был объединен с фонокорректором Phonoclone MC для достижения хорошего эффекта. Пожалуйста, загрузите последнюю версию файлов схемы и компоновки Phonoclone 3 со страницы продуктов RJM Audio, если вы заинтересованы.
Для общего применения ниже представлена автономная схема, которая будет выдавать примерно ±9–12 В по шине от входов ±18 В постоянного тока.
Оценочная доска представляет собой двухстороннюю доску размером 5×8 см. Для этого требуется двойной операционный усилитель, такой как NE5532. Плату можно использовать для тестирования или модернизировать для модернизации существующего оборудования.
Загрузить схему (BOM)
Большое внимание было уделено выбору значений емкости, чтобы секция опорного сигнала и операционный усилитель не добавляли пульсаций или ненужного шума на выходе. От их дальнейшего увеличения мало что можно получить. Как реализовано в Phonoclone 3, X-reg работает, и работает хорошо, в заявленной цели значительно улучшить звук аудиосхем операционных усилителей.
Платы доступны, подробности см. на странице продуктов.
rjm003.geo на yahoo.com
