Стабилизатор напряжения на схеме. Стабилизаторы напряжения: принципы работы, типы и применение

Что такое стабилизатор напряжения и как он работает. Какие бывают типы стабилизаторов напряжения. Где применяются стабилизаторы напряжения. Основные параметры и характеристики стабилизаторов напряжения. Как выбрать подходящий стабилизатор напряжения для конкретной задачи.

Содержание

Что такое стабилизатор напряжения и зачем он нужен

Стабилизатор напряжения — это устройство, предназначенное для поддержания постоянного напряжения на выходе при изменениях входного напряжения или тока нагрузки. Основные функции стабилизатора:

  • Преобразование нестабильного входного напряжения в стабильное выходное
  • Поддержание заданного выходного напряжения при колебаниях нагрузки
  • Снижение уровня пульсаций выходного напряжения

Стабилизаторы напряжения необходимы во многих электронных устройствах и системах, где требуется стабильное питающее напряжение для корректной работы.

Принцип работы стабилизатора напряжения

Основной принцип работы стабилизатора напряжения заключается в следующем:


  1. Выходное напряжение постоянно сравнивается с опорным эталонным напряжением
  2. При отклонении выходного напряжения от заданного значения формируется сигнал ошибки
  3. Этот сигнал управляет регулирующим элементом, который корректирует выходное напряжение
  4. За счет отрицательной обратной связи поддерживается стабильность выходного напряжения

Таким образом, стабилизатор автоматически компенсирует колебания входного напряжения и изменения нагрузки, поддерживая постоянство выходного напряжения.

Основные типы стабилизаторов напряжения

Существует несколько основных типов стабилизаторов напряжения:

1. Параметрические стабилизаторы

Простейший тип стабилизаторов, использующий нелинейные элементы (стабилитроны, диоды). Обеспечивают невысокую точность стабилизации, применяются для маломощных нагрузок.

2. Компенсационные стабилизаторы

Более сложные и точные стабилизаторы с обратной связью. Бывают последовательного и параллельного типа. Обеспечивают высокую стабильность выходного напряжения.

3. Импульсные стабилизаторы

Используют ключевой режим работы и широтно-импульсную модуляцию. Обладают высоким КПД, но создают высокочастотные помехи.


Основные параметры стабилизаторов напряжения

При выборе стабилизатора напряжения важно учитывать следующие основные параметры:

  • Коэффициент стабилизации — показывает, во сколько раз стабилизатор ослабляет колебания входного напряжения
  • Выходное сопротивление — характеризует изменение выходного напряжения при изменении тока нагрузки
  • КПД — отношение выходной мощности к входной, характеризует энергоэффективность
  • Диапазон входных напряжений — допустимый диапазон изменения входного напряжения
  • Максимальный выходной ток — предельно допустимый ток нагрузки

Области применения стабилизаторов напряжения

Стабилизаторы напряжения широко применяются в различных областях:

  • Бытовая электроника (телевизоры, компьютеры, аудиотехника)
  • Промышленная автоматика и системы управления
  • Измерительная техника и лабораторное оборудование
  • Автомобильная электроника
  • Системы связи и телекоммуникации
  • Медицинское оборудование

Практически любое электронное устройство, требующее стабильного питающего напряжения, использует тот или иной тип стабилизатора.


Как выбрать подходящий стабилизатор напряжения

При выборе стабилизатора напряжения следует учитывать следующие факторы:

  1. Требуемое выходное напряжение и ток нагрузки
  2. Диапазон входных напряжений
  3. Необходимая точность стабилизации
  4. КПД и тепловыделение
  5. Наличие защит (от КЗ, перегрузки, перегрева)
  6. Габариты и стоимость

Правильный выбор стабилизатора обеспечит надежную работу питаемого устройства и оптимальные технико-экономические показатели.

Современные тенденции в разработке стабилизаторов напряжения

В настоящее время основными направлениями развития стабилизаторов напряжения являются:

  • Повышение энергоэффективности и КПД
  • Уменьшение габаритов и массы
  • Расширение функциональных возможностей (программируемые параметры, интерфейсы управления)
  • Улучшение электромагнитной совместимости
  • Повышение надежности и срока службы

Развитие технологий производства интегральных схем позволяет создавать все более совершенные стабилизаторы напряжения, отвечающие современным требованиям.


Стабилизаторы напряжения. Теория.


Стабилизаторы напряжения. Теория.

  При изменениях напряжения сети и тока нагрузки выходное напряжение выпрямителя также изменяется, причем иногда значительно. В ряде случаев (например, при питании оконечного каскада УМЗЧ) это вполне допустимо, а вот, скажем, для радиоприемников, генераторов и других радиоэлектронных устройств напряжение должно быть стабильным при изменении тока нагрузки. Здесь без стабилизатора не обойтись. Одновременно этот прибор выполняет и другую функцию — снижает до минимума пульсации питающего напряжения.

  Основа простейшего стабилизатора (рис. 68,а) — цепочка из резистора R1 и стабилитрона VD1. Стабилитрон — это специальный диод, включенный в обратной полярности и работающий в режиме лавинного обратимого пробоя. Если повышать обратное напряжение на стабилитроне, то сначала ток будет небольшим, а по достижении напряжения стабилизации (об этом указывается в справочных данных) резко возрастет. Чтобы ограничить возрастание тока через стабилитрон, его включают через резистор R1 (это так называемый балластный резистор). Рассчитывают ток через стабилитрон по формуле I = (Uвх — Uст)/R. Таким образом, входное напряжение должно быть всегда больше выходного, стабилизированного.

  При питании маломощных устройств часто обходятся таким простейшим стабилизатором, снимая выходное напряжение со стабилитрона. При расчете по данной формуле ток I должен включать в себя как ток стабилитрона (обычно 5…20 мА), так и ток нагрузки (такого же порядка). При большем токе нагрузки используют дополнительный транзистор VT1, включенный как эмиттерный повторитель (рис. 68,б). Он «повторяет» на нагрузке стабилизированное напряжение базы. Выходное напряжение Uст примерно на 0,7 В (падение напряжения на переходе база-эмиттер) меньше паспортного напряжения стабилизации стабилитрона. При больших токах нагрузки используют составной транзистор.

  Схема более совершенного стабилизатора приведена на рис. 69. Стабилитрон VD1 выбирают на напряжение, примерно равное половине выходного стабилизированного Uст. Такое же напряжение подают и на базу маломощного управляющего транзистора VT2 с делителя напряжения R2-R4. Если по каким-либо причинам выходное напряжение понизится, это изменение полностью передастся через стабилитрон на эмиттер транзистора VT2, в то время как на его базе изменение напряжения будет меньше. В результате транзистор приоткроется и его увеличившийся коллекторный ток откроет мощный регулирующий транзистор VT1, компенсируя падение выходного напряжения. При повышении выходного напряжения оба транзистора закрываются. Регулирование происходит, таким образом, благодаря сильной отрицательной обратной связи.

  Поскольку управляющий сигнал вырабатывается из уже стабилизированного выходного напряжения, параметры стабилизатора при простой схеме получаются довольно высокими.

Дополнительное достоинство стабилизатора в том, что он не боится коротких замыканий на выходе — при КЗ пропадает и управляющее напряжение, в результате чего оба транзистора закрываются. Ток срабатывания защиты зависит в основном от тока стабилитрона, который подбирают резистором R1.

  Конструкций стабилизаторов напряжения много, но все они обладают существенным недостатком — входное напряжение должно быть выше выходного стабилизированного, при одном и том же токе, в итоге часть мощности выпрямителя превращается в тепло и рассеивается на теплоотводе регулирующего транзистора. Этот недостаток устранен в импульсных стабилизаторах, имеющих высокий КПД.

Импульсные источники питания

  Традиционные блоки питания с низкочастотным трансформатором, выпрямителем и стабилизатором просты, надежны, практически не создают помех, но при большой выходной мощности имеют значительные габариты, массу и низкий КПД. Эти недостатки особенно заметны при больших мощностях. Размеры и масса трансформатора, а также емкости сглаживающих конденсаторов уменьшаются при повышении частоты питающей сети. В связи с этим некоторые местные электросети, особенно военного назначения, имеют повышенную частоту (400 Гц).

  В бытовой аппаратуре, в частности в современных телевизорах и компьютерах, используют импульсные блоки питания (рис. 70), принцип действия которых состоит в следующем. Сетевое напряжение 220 В выпрямляется диодным мостом VD1- VD4. Получившееся постоянное напряжение примерно 300 В подается на генератор, вырабатывающий последовательность импульсов, питающих малогабаритный импульсный трансформатор Т1 на магнитопроводе из феррита. Он и обеспечивает гальваническую развязку питаемой аппаратуры от сети.

  Чтобы уменьшить проникновение импульсных помех в питающую сеть, обязательно устанавливают фильтр, содержащий дроссели Lф и конденсаторы Сф. Резистор R1 нужен для ограничения тока через диоды выпрямителя в момент включения, когда оксидный конденсатор С1 (емкостью до 100 мкФ и более) еще не заряжен. Керамический конденсатор С2 значительно меньшей емкости уменьшает высокочастотные пульсации выпрямленного напряжения при работе генератора.

  Мощный высоковольтный транзистор VT1 работает в ключевом режиме с высоким КПД. Он открывается импульсами генератора и создает ток в первичной обмотке трансформатора. Импульсное напряжение со вторичных обмоток (III и IV) выпрямляется и сглаживается. Еще одна обмотка (II) питает цепь стабилизации, которая управляет длительностью и/или частотой импульсов так, чтобы напряжения U1 и U2 были стабилизированы. Более подробное описание импульсных блоков питания можно найти в журнальных статьях и специальной литературе. В мощных импульсных блоках питания используют и двухтактные генераторы и выпрямители. Генераторы импульсов и цепи стабилизации (обозначенные прямоугольниками на рис.

70) теперь часто выполняют в виде готовых интегральных схем.

  Импульсные стабилизаторы напряжения выполняют по похожим схемам, но вместо трансформатора в них используют дроссели на ферритовых магнитопроводах. Рассмотрим схему понижающего преобразователя-стабилизатора (рис. 71), вырабатывающего, например, стабилизированное напряжение 5В из нестабилизированного 12…18 В. Он работает с высоким КПД (только при стабильном токе нагрузки), достигающим 90% и более. Это означает, что ток в нагрузке больше потребляемого!

  Ключевой транзистор VT1 включается короткими импульсами от задающего генератора. Ток в дросселе L1 нарастает за время импульса до сравнительно большого значения (порядка тока нагрузки). Когда же по окончании импульса транзистор закрывается, ток в дросселе продолжает протекать через открывшийся диод VD1 до начала следующего импульса. При этом расходуется энергия, запасенная в магнитном поле дросселя. Цепь стабилизации регулирует длительность или частоту повторения импульсов так, чтобы выходное напряжение оставалось неизменным. Например, при возрастании выходного напряжения длительность импульсов уменьшается. Учитывая, что импульсные стабилизаторы создают помехи, они требуют хорошей фильтрации напряжения на входе и выходе.

В. ПОЛЯКОВ
г. Москва
Радио №12, 2000

Источник: shems.h2.ru

Стабилизаторы напряжения: схемы, параметры, принцип работы

Параметры стабилизаторов напряжения. Наиболее важными параметрами стабилизатора напряжения являются коэффициент стабилизации Kst, выходное сопротивление R out и КПД η.

Коэффициент AVR рассчитывается из выражения Kst= [ ∆in/tein] / [ ∆in/tein].

где ebb и tbs — постоянные напряжения на входе и выходе, соответственно; ∆cvx — изменение напряжения ebb; ∆eff — изменение напряжения tsv, соответствующее изменению напряжения ∆cvx.

Чем выше коэффициент стабилизации, тем меньше изменяется выходное напряжение при изменении входного напряжения. Простейшие регуляторы имеют значения Kst в единицах, в то время как более сложные регуляторы имеют значения в сотнях и тысячах.

Выходное сопротивление регулятора задается уравнением Rout= | ∆yf/∆yf|.

где ∆in — изменение постоянного напряжения на выходе регулятора; ∆in — изменение постоянного выходного тока регулятора, вызвавшее изменение выходного напряжения.

Выходное сопротивление регулятора имеет значение, аналогичное выходному сопротивлению фильтрованного выпрямителя. Чем меньше выходное сопротивление, тем меньше изменяется выходное напряжение при изменении тока нагрузки. Простейшие регуляторы напряжения имеют значения Rout порядка единиц Ом, а более совершенные — сотых или тысячных долей Ом. Следует отметить, что стабилизатор напряжения обычно значительно снижает пульсации напряжения.

КПД стабилизатора ηc — это отношение мощности, передаваемой на нагрузку Pn, к мощности, потребляемой от источника входного напряжения Pvh: ηc = Pn / Pvh

Традиционно стабилизаторы делятся на параметрические и компенсационные.

Интересное видео о регуляторах напряжения:

Параметрические стабилизаторы

Это простейшие устройства, в которых небольшие изменения выходного напряжения получаются с помощью электронных схем с двумя выводами, характеризующиеся ярко выраженной нелинейностью вольт-амперных характеристик. Рассмотрим схему на основе параметрического стабилизатора (рис. 2.82).
Проанализируем эту схему (рис. 2.82, а), для которой сначала выполним преобразование по теореме об эквивалентном генераторе (рис. 2.82, б). Проанализируем работу схемы графически, построив вольт-амперные характеристики линии нагрузки для различных значений эквивалентного напряжения, соответствующих различным значениям входного напряжения (рис. 2.82, в).
Из графических рисунков видно, что при значительном изменении эквивалентного напряжения (на ∆e), а значит и входного напряжения цвх, выходное напряжение изменится на небольшую величину ∆cf.

Определим основные параметры такого стабилизатора. Для этого заменим регулятор его эквивалентной схемой и введем во входную цепь источник напряжения, соответствующий изменению входного напряжения ∆cvx (пунктирная линия на схеме) (рис. 2.82, г):

Параметрические стабилизаторы обычно используются при нагрузках от нескольких единиц до десятков миллиампер. Чаще всего они используются в качестве источников опорного напряжения в компенсационных регуляторах напряжения.

Компенсационные стабилизаторы

Это системы управления с замкнутым контуром. Типичными компонентами компенсационного регулятора являются источник опорного напряжения (ION), элемент сравнения и усиления (CUE) и регулирующий элемент (RE).

Напряжение на выходе стабилизатора или какой-то его части постоянно сравнивается с опорным напряжением.

В зависимости от их соотношения, сравнивающий и усиливающий элемент формирует управляющий сигнал для регулирующего элемента, который изменяет свой режим работы таким образом, чтобы напряжение на выходе стабилизатора оставалось практически постоянным.

26. Параметрический стабилизатор напряжения. Для новичков.

В качестве ИОН обычно используется электронная схема на основе стабилизатора, в качестве ПИ часто используется операционный усилитель, а в качестве РЭ — биполярный транзистор или полевой транзистор.

Компенсационные стабилизаторы

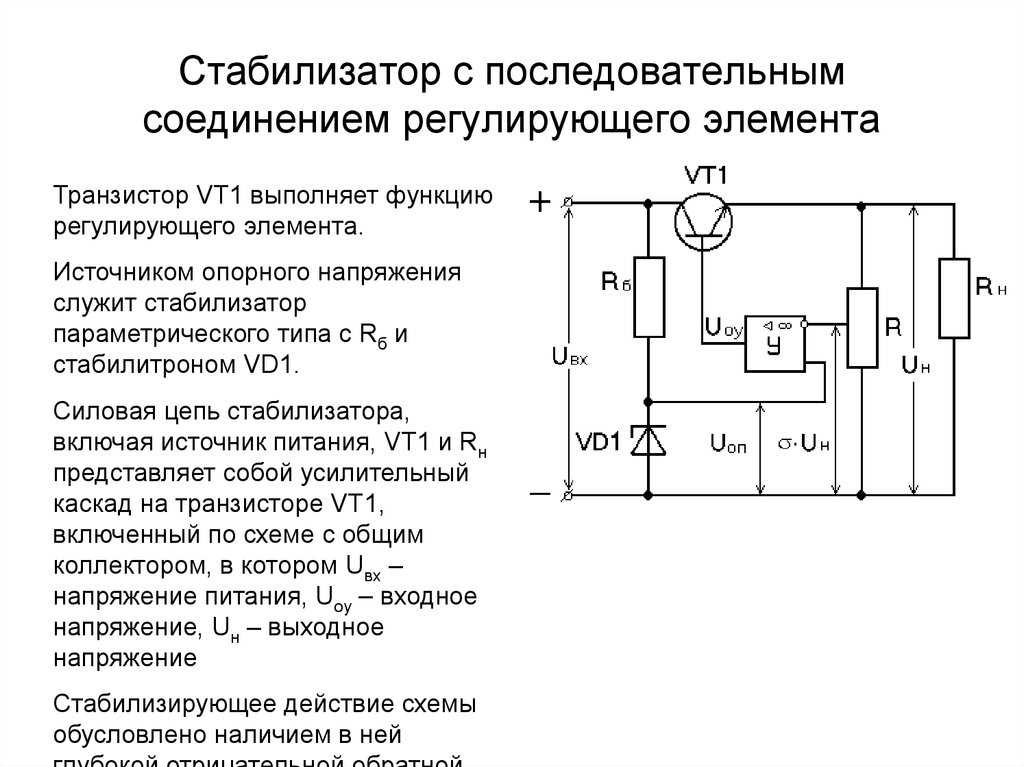

Регулирующий элемент обычно подключается последовательно с нагрузкой. В этом случае регулятор называется последовательным регулятором (рис. 2.83, а).

Иногда регулирующий элемент подключается параллельно нагрузке, и тогда регулятор называется параллельным регулятором (рис. 2.83, б. Для простоты ЭПС и ИОН здесь не показаны). В параллельном регуляторе используется балластный резистор Rb, подключенный последовательно с нагрузкой.

В зависимости от режима работы управляющего элемента стабилизаторы делятся на непрерывные и импульсные (ключевые, релейные).

В стабилизаторах непрерывного действия регулирующий элемент (транзистор) работает в активном режиме, а в импульсных стабилизаторах — в импульсном.

Рассмотрим типичную концептуальную схему непрерывного регулятора (рис. 2.84, а).
Эта схема соответствует структурной схеме последовательного стабилизатора, упомянутой ранее. Для того чтобы проанализировать эту схему наиболее простым способом, основываясь на предположениях, рассмотренных при изучении операционного усилителя, давайте представим эту схему в другом виде. Схема питания операционного усилителя не будет показана для простоты чертежа.
Из схемы (рис. 2.84, б) видно, что элементы R2, R3, DA и VT построили неинвертирующий ОУ с выходным каскадом в виде эмиттерного усилителя на транзисторе VT, а входное напряжение на него является выходным напряжением параметрического стабилизатора напряжения на элементах R1 и VD. Согласно вышеприведенным предположениям, получаем:

Подставляя выражение для iR2 в предыдущее уравнение, получаем — цст/ R3- R2= цст — цв. Следовательно, цв = цст- ( 1 + R2/ R3)

Последнее выражение полностью совпадает с соответствующим выражением для неинвертирующего усилителя (входное напряжение равно цст).

Стоит отметить, что цепь обратной связи включает в себя два каскада: один на операционном усилителе, другой на транзисторе. Эта схема является убедительным примером, демонстрирующим преимущество общей отрицательной обратной связи над местной обратной связью.
