Как устроен и работает стартер ВАЗ 2105. Какие бывают неисправности стартера и как их диагностировать. Как правильно подключить стартер по схеме. Как самостоятельно отремонтировать стартер ВАЗ 2105.

Содержание

Устройство и принцип работы стартера ВАЗ 2105

Стартер ВАЗ 2105 представляет собой электродвигатель постоянного тока, предназначенный для запуска основного двигателя автомобиля. Основные элементы стартера:

  • Электродвигатель с якорем, статором и щетками
  • Обгонная муфта (бендикс)
  • Тяговое реле
  • Втягивающая и удерживающая обмотки

Принцип работы стартера ВАЗ 2105 следующий:

  1. При повороте ключа зажигания подается питание на втягивающую обмотку тягового реле.
  2. Сердечник реле втягивается и замыкает силовые контакты, подавая ток на электродвигатель стартера.
  3. Якорь стартера начинает вращаться, через обгонную муфту передавая вращение на маховик двигателя.
  4. Коленвал проворачивается, запуская двигатель.
  5. После запуска двигателя обгонная муфта расцепляется, защищая стартер от повреждения.

Схема подключения стартера ВАЗ 2105

Схема подключения стартера ВАЗ 2105 включает следующие основные элементы:


  • Аккумуляторная батарея
  • Замок зажигания
  • Реле включения стартера
  • Тяговое реле стартера
  • Электродвигатель стартера

Подключение осуществляется следующим образом:

  1. От плюсовой клеммы аккумулятора толстый провод идет на силовой контакт тягового реле стартера.
  2. От клеммы «30» замка зажигания провод идет на управляющий контакт реле включения стартера.
  3. От клеммы «50» замка зажигания провод идет на управляющий контакт тягового реле стартера.
  4. От реле включения стартера провод идет на «+» электродвигателя стартера.
  5. Корпус стартера соединяется с «массой» кузова автомобиля.

Основные неисправности стартера ВАЗ 2105

Типичные проблемы со стартером ВАЗ 2105 и их причины:

  • Стартер не крутит:
    • Разряжен аккумулятор
    • Окислены клеммы аккумулятора
    • Неисправно тяговое реле
    • Изношены щетки стартера
  • Стартер крутит, но двигатель не заводится:
    • Пробуксовка обгонной муфты
    • Поломка привода стартера
    • Неисправность бендикса
  • Стартер не отключается после запуска:
    • Залипание контактов тягового реле
    • Неисправность замка зажигания

Диагностика стартера ВАЗ 2105

Для выявления неисправностей стартера ВАЗ 2105 проводится следующая диагностика:


  1. Проверка напряжения аккумулятора — должно быть не менее 12,6В.
  2. Проверка целостности и надежности подключения проводов.
  3. Проверка работы тягового реле путем подачи питания напрямую.
  4. Проверка щеточного узла на износ и загрязнение.
  5. Проверка коллектора якоря на износ и наличие межвитковых замыканий.
  6. Проверка бендикса и привода на износ и повреждения.

При выявлении неисправностей производится ремонт или замена соответствующих элементов стартера.

Ремонт стартера ВАЗ 2105 своими руками

Основные этапы ремонта стартера ВАЗ 2105:

  1. Снятие стартера с автомобиля.
  2. Разборка стартера на составные части.
  3. Проверка и очистка всех деталей.
  4. Замена изношенных щеток.
  5. Проточка коллектора при необходимости.
  6. Замена подшипников якоря.
  7. Замена привода или бендикса при износе.
  8. Сборка стартера в обратном порядке.
  9. Проверка работоспособности на стенде.
  10. Установка отремонтированного стартера на автомобиль.

При отсутствии необходимых навыков и инструментов рекомендуется обратиться в специализированную мастерскую для профессионального ремонта стартера ВАЗ 2105.


Замена стартера ВАЗ 2105

Если ремонт стартера нецелесообразен, производится его замена. Порядок замены стартера ВАЗ 2105:

  1. Отключить аккумулятор.
  2. Снять защиту картера двигателя.
  3. Отсоединить провода от стартера.
  4. Открутить болты крепления стартера к картеру сцепления.
  5. Снять старый стартер.
  6. Установить новый стартер в обратном порядке.
  7. Подключить провода согласно схеме.
  8. Проверить работу стартера.

При замене рекомендуется использовать оригинальный стартер или качественный аналог от проверенных производителей.

Как продлить срок службы стартера ВАЗ 2105

Для увеличения ресурса стартера ВАЗ 2105 следует соблюдать следующие рекомендации:

  • Не допускать разряда аккумулятора ниже 10,5В.
  • Регулярно проверять и подтягивать клеммы аккумулятора.
  • Не включать стартер более чем на 10-15 секунд.
  • Делать паузу между попытками запуска не менее 30 секунд.
  • Своевременно обслуживать и менять моторное масло.
  • Не допускать попадания воды на стартер при мойке двигателя.
  • Периодически проверять крепление и подключение проводов стартера.

Соблюдение этих простых правил позволит значительно продлить срок службы стартера ВАЗ 2105 и избежать проблем с запуском двигателя.



Как подключить стартер ваз

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы. ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

1 – крышка со стороны привода;14 – крышка реле;
2 – стопорное кольцо;15 – контактные болты;
3 – ограничительное кольцо;16 – коллектор;
4 – шестерня привода;17 – щетка;
5 – обгонная муфта;18 – втулка вала якоря;
6 – поводковое кольцо;19 – крышка со стороны коллектора;
7 – резиновая заглушка;20 – кожух;
8 – рычаг привода;21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;22 – корпус;
10 – удерживающая обмотка тягового реле;23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;24 – якорь;
12 – стяжной болт реле;25 – обмотка якоря;
13 – контактная пластина;26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

1 – вал привода;20 – контактные болты;
2 – втулка передней крышки;21 – вывод «положительных» щеток;
3 – ограничительное кольцо;22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;23 – щеткодержатель;
5 – ролик обгонной муфты;24 – «положительная» щетка;
6 – опора вала привода с вкладышем;25 – вал якоря;
7 – ось планетарной шестерни;26 – стяжная шпилька;
8 – прокладка;27 – задняя крышка с втулкой;
9 – кронштейн рычага;28 – коллектор;
10 – рычаг привода;29 – корпус;
11 – передняя крышка;30 – постоянный магнит;
12 – якорь реле;31 – сердечник якоря;
13 – удерживающая обмотка;32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;33 – планетарная шестерня;
15 – тяговое реле;34 – центральная (ведущая) шестерня;
16 – шток тягового реле;35 – водило;
17 – сердечник тягового реле;36 – шестерня с внутренними зубьями;
18 – контактная пластина;37 – кольцо отводки;
19 – крышка тягового реле;38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы – оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ – инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

До установки массы напряжение с генератора рабыло 14,1 (достаточно неплохо)
После напрежение стало 14,4
При нагрузке (ближний свет, печка и магнитола) было13,2, стало 13,8
Результат на лицо, но цель была не в этом.
Далее подключал дополнительное реле на стартер.
Подключал по следующей схеме.

С 85 контакта реле на массу кузова.
С 87 контакта на «+» аккумулятора
Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле.
А 30 контакт реле подключил к освободившемуся контакту на втягивающем.
При таком подключении родная проводка машины не страдает и в любой момент перекинув провод можно вернуть к заводской схеме.
Реле установил высоко и не так далеко от стартера, самое главное что бы не попадала на него влага.

И о проблеме с заводом машины забыл. ура!
В итоге получил прямое подключение стартера от аккумулятора прямым проводом малой длины и с хорошим сечением.
Только плюсовой кабель разрывается реле, для срабатывания которого достаточно и небольшого напрежения, которое вполне могут предать и плохие контакты и проблемная контактная группа.
Улучшен запуск двигателя в зимних условиях и наподсевшем аккумуляторе.

Схема подключения стартера на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57. 3708 и имели следующие технические характеристики:

  • Номинальная мощность = 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1 – АКБ
2 – генератор
3 – сам стартер
4 – замок зажигания

Пошаговое подключение стартера на ВАЗ-2110

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

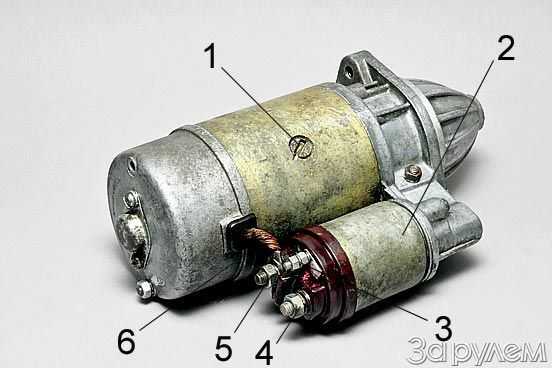

В любом стартере имеется главных 40-60 деталей, к ним относятся:

  • бендикс;
  • реле втягивания;
  • двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

  1. Защищает стартер от замыкания контактов в зажигании.
  2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

  1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
  2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
  3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

  • провод сечением 1,5 м 2 ;
  • разъем вида «мама» в количестве 5 штук;
  • разъем вида «папа» в количестве 1 штуки;
  • реле с 4-мя контактами и металлическим ушком;
  • кольцевой наконечник для 6 мм (количество – 1 шт. ) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

устройство, особенности выбора, схема подключения, фото

04. 02.2022
