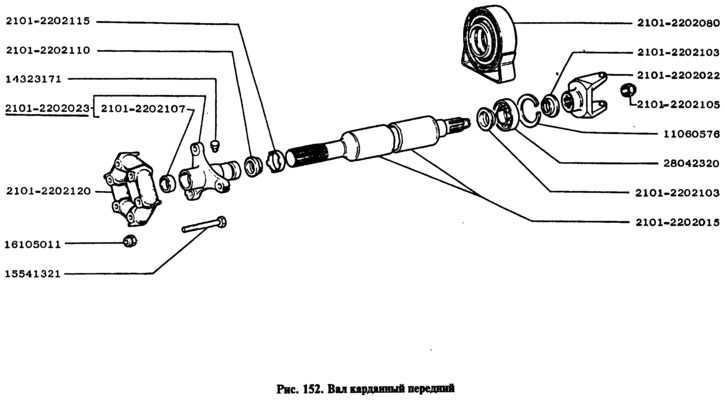

Как устроена электросхема ВАЗ-2101. Какие основные элементы входят в электрооборудование «копейки». Как работают и взаимодействуют различные электрические системы автомобиля. Как правильно читать и использовать электросхему ВАЗ-2101 при ремонте и обслуживании.
Общий обзор электрооборудования ВАЗ-2101
Электрическая схема ВАЗ-2101 включает в себя следующие основные системы и компоненты:
- Система электропитания (аккумулятор, генератор, регулятор напряжения)
- Система зажигания (катушка зажигания, распределитель, свечи)
- Система пуска (стартер, тяговое реле)
- Система освещения и сигнализации
- Контрольно-измерительные приборы
- Дополнительное электрооборудование (отопитель, стеклоочиститель и т.д.)
Все эти системы взаимосвязаны и образуют единую электрическую сеть автомобиля. Рассмотрим подробнее ключевые элементы и их функции.
Система электропитания ВАЗ-2101
Основные компоненты системы электропитания ВАЗ-2101:
- Аккумуляторная батарея 6СТ-55 емкостью 55 А·ч
- Генератор переменного тока Г221 мощностью 500 Вт
- Регулятор напряжения РР380
- Реле контрольной лампы заряда РС702
Аккумулятор обеспечивает питание потребителей при неработающем двигателе. При работе двигателя основным источником становится генератор, который также подзаряжает АКБ. Регулятор напряжения поддерживает стабильное напряжение в бортовой сети на уровне 13,6-14,4 В.
Система зажигания ВАЗ-2101
В систему зажигания входят:
- Катушка зажигания Б117
- Прерыватель-распределитель Р125
- Свечи зажигания А7.5ХС или А7.5БС
- Коммутатор ТК102
Катушка зажигания преобразует низкое напряжение бортовой сети в высокое (до 20-30 кВ). Прерыватель-распределитель прерывает первичную цепь катушки и распределяет высокое напряжение по свечам в нужной последовательности. Коммутатор управляет работой катушки зажигания.
Система пуска двигателя ВАЗ-2101
Основные элементы стартерной системы:
- Стартер СТ221 мощностью 1,3 кВт
- Тяговое реле включения стартера
- Замок зажигания
При повороте ключа в положение «Стартер» замыкаются контакты в замке зажигания, подавая питание на тяговое реле. Оно в свою очередь включает электродвигатель стартера и вводит его шестерню в зацепление с маховиком двигателя.
Система освещения и световой сигнализации
В состав системы освещения ВАЗ-2101 входят:
- Фары ближнего и дальнего света ФГ140
- Подфарники (передние габаритные огни)
- Задние фонари
- Фонари освещения номерного знака
- Указатели поворота
- Стоп-сигналы
- Плафон освещения салона
Все световые приборы управляются с помощью переключателей на рулевой колонке и панели приборов. Указатели поворота работают в проблесковом режиме через реле-прерыватель РС491.
Контрольно-измерительные приборы ВАЗ-2101
На панели приборов ВАЗ-2101 расположены следующие приборы:
- Спидометр СП191
- Указатель температуры охлаждающей жидкости УК191
- Указатель уровня топлива УБ191
- Амперметр АП170
- Контрольные лампы (заряда АКБ, давления масла, указателей поворота и др.)
Датчики приборов подключены к соответствующим системам автомобиля. Например, датчик указателя температуры ТМ106 установлен в головке цилиндров, а датчик уровня топлива БМ150 — в топливном баке.
Дополнительное электрооборудование
К вспомогательному электрооборудованию ВАЗ-2101 относятся:
- Электродвигатель отопителя МЭ241
- Электродвигатель стеклоочистителя МЭ241
- Электродвигатель омывателя МЭ251
- Звуковой сигнал С304
- Прикуриватель ПТ10
- Подкапотная лампа
Все эти устройства получают питание через отдельные цепи, защищенные предохранителями в блоке предохранителей ПР102.
Особенности чтения электросхемы ВАЗ-2101
При работе с электросхемой ВАЗ-2101 следует учитывать несколько важных моментов:- Цветовая маркировка проводов указана на схеме и помогает идентифицировать цепи
- Номера на схеме соответствуют номерам элементов в спецификации
- Стрелками показано направление тока в цепях
- Места соединений проводов отмечены точками
- Разъемные соединения обозначены прямоугольниками
Внимательное изучение обозначений на схеме позволяет понять взаимосвязи между элементами и принцип работы электрооборудования автомобиля.
Типичные неисправности электрооборудования ВАЗ-2101
Наиболее распространенные проблемы с электрикой «копейки» включают:
- Отказ генератора и разряд АКБ
- Неисправности стартера (не крутит или не отключается)
- Перегорание ламп фар и фонарей
- Выход из строя датчиков контрольных приборов
- Окисление контактов в разъемах и под капотом
Большинство неисправностей можно выявить, внимательно изучив соответствующий участок электросхемы и проверив все элементы цепи.
Модернизация электрооборудования ВАЗ-2101
Для улучшения характеристик электросистемы ВАЗ-2101 можно выполнить следующие доработки:
- Установка более мощного генератора (65-80А)
- Замена реле-регулятора на электронный
- Монтаж бесконтактной системы зажигания
- Установка галогенных фар с улучшенной оптикой
- Применение светодиодных ламп в фонарях
- Монтаж дополнительных розеток и USB-разъемов
При модернизации важно учитывать нагрузочную способность штатной проводки и емкость аккумулятора.
Заключение
Электросхема ВАЗ-2101 достаточно проста по современным меркам, но при этом функциональна и надежна. Понимание принципов работы электрооборудования «копейки» позволяет быстро находить и устранять неисправности, а также грамотно проводить модернизацию. Внимательное изучение схемы — ключ к успешному обслуживанию электросистемы классического ВАЗ-2101.
ЭЛЕКТРОСХЕМА ВАЗ 2101 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
1. Фары. 2. Подфарники. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения ближнего света фар ваз 2101. 7. Реле включения дальнего света фар. 8. Генератор ваз 2101. 9. Стартер ваз 2101. 10. Подкапотная лампа. 11. Свечи зажигания ваз 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик указателя температуры охлаждающей жидкости ваз 2101. 14. Звуковые сигналы ваз 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ваз 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ваз 2101. 19. Электродвигатель омывателя ветрового стекла. 20. Регулятор напряжения ваз 2101. 21. Электродвигатель отопителя ваз 2101. 22. Лампа освещения вещевого ящика. 23. Добавочный резистор электродвигателя отопителя. 24. Штепсельная розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза.
49. Переключатель света фар. 50. Переключатель указателей поворота ваз 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя ветрового стекла. 53. Переключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель освещения приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ваз 2101. 59. Фонарь освещения номерного знака. 60. Фонарь света заднего хода.Второй вариант электрооборудования ВАЗ 2101
1 — боковой указатель УП140 поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета.
2 — передний габаритный фонарь ПФ140 (подфарник) с двухнитевой лампой (5 + 21 Вт) для обозначения габарита и указания поворота.
4 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе.
5 — фара ФП40 с двухнитевой лампой (45+40 Вт) дальнего и ближнего света.
6 — катушка зажигания Б117.
7 — прерыватель-распределитель зажигания Р125 с центробежным регулятором опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — подкапотная лампа ПД140 с кнопочным включением.
11 — электрический стартер СТ221 (1,77 л. с.) со смешанным возбуждением.
12 — электромагнитное тяговое реле включения стартера.
13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумуляторная батарея 6-СТ-55 ЭМ.
15 — автоматический, двухступенчатый, электромагнитный регулятор напряжения РР380.
16 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
17 — резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя СЛ191.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — включатель ВК412 сигнала торможения.
24 — блок плавких предохранителей ПРИ 2 (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 освещения вещевого ящика.
26 — лампа (4 Вт) освещения гнезда прикуривателя.
28 — трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — включатель ВКЗЗЗ (замок) зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — включатель освещения щитка приборов.
32 — включатель наружного освещения.
33 — включатель (кнопка) звукового сигнала.
34 — переключатель П135 света фар и световой сигнализации миганием света.
35 — переключатель П135 указателей поворота.
36 — щиток (комбинация) контрольных приборов КП191.
37 — патрон ПС500 переносной лампы.
38 — включатель ВК409 контрольной лампы ручного тормоза.
39 — датчик БМ150 уровня и запаса топлива в баке.
40 — кнопочный выключательВК407 плафона передней двери.
41 — кнопочный выключатель плафона задней двери.
42 — плафон ПК140 с трубчатой лампой (5 Вт) освещения салона автомобиля.
43 — лампа ЛБ218(4 Вт) освещения багажника.
44 — фонарь ФП141 освещения номерного знака с двумя лампами (по 5 Вт).
45 — стоп-сигнал торможения и габаритный фонарь с двухнитевой лампой стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета.
46 — задний фонарь П140.
47 — задний указатель поворота с лампой 21 Вт с рассеивателем оранжевого цвета.
РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ
Электрические схемы ВАЗ 2101 / Подробное описание
Фары
Вид фары без ободка
| 1 – облицовочный ободок; 2 – винт крепления облицовочного ободка; 3 – винт регулировки пучка света в горизонтальном направлении; 4 – винт регулировки пучка света в вертикальном направлении; | 5 – винты крепления оптического элемента; 6 – кронштейн крепления облицовочного ободка; 7 – продолговатое отверстие под кронштейн 6 |
Замена ламп
Порядок выполнения | ||
| Регулировка света фар Схема регулировки света фар Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.
|
Регулируются фары вращением винтов 3, 4, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.Модификации автомобиля
ВАЗ-2101. Базовый советский седан ВАЗ-2101 с двигателем объемом 1.2 литра выпускал Волжский автозавод с 1970 по 1982 год.
ВАЗ-21011. Модернизированный в 1974 году автомобиль с двигателем объемом 1.3 литра и более презентабельным внешним видом.
ВАЗ-21012. Экспортная модификация с правым расположением рулевого колеса для стран с левосторонним движением.
ВАЗ-21013. Данную модель внешне полностью идентичную модели ВАЗ-21011, но с двигателем объемом 1.2 литра выпускали с 1977 года.
ВАЗ-21014. Модификация ВАЗ-21011 с правым расположением руля.
ВАЗ-21016. Автомобиль для правоохранительных органов, внешне идентична модели ВАЗ-2101, но с двигателем ВАЗ-21011.
ВАЗ-21018. Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил.
ВАЗ-21019. Очередная модель с роторным двигателем, на этот раз 2-секционным, мощностью 120 лошадиных сил.
Источник
Лада 2101 1974, 71 л. с. — запчасти
Машины в продаже
Лада 2101, 1976
Лада 2101, 1978
Лада 2101, 1976
Лада 2101, 1986
Комментарии 3
Да, впечатляющая переделка. Я из электрики, переделал блок предохранителей. Поставил от Газели. Такой же и на Волге 3110 ставят.
В нём 13 ячеек, что полностью соответствует потребностям ВАЗ 2106, и предохранители, не столбики, а ножевые, и по креплению полностью подходят! В них большая площадь контакта и нет проблем с плохими контактами, и тем более, их нагревом, как в ВАЗ-зовских «столбиках» с алюминиевыми чашечками на концах предохранителей, а алюминий всегда покрыт оксидной плёнкой, и в них контакт на загруженных предохранителях всегда греется. Я ранее, вместо предохранителя печки, впаивал соответствующего диаметра медную проволочку, и только тогда проблем не было. Да, чуть не забыл, надоел шум отопителя и этой зимою поставил себе электронный регулятор оборотов на отопитель, с Али Экспресс, теперь можно плавно регулировать обороты отопителя, вплоть до бесшумной работы. Электроника регулятора надёжная, и вообще не греется. Даю ссылку. Не для рекламы. Действительно стоящая вещь. Универсальный регулятор скорости двигателя PWM HHO RC, 1 шт., переключатель контроллера 20A aliexpress.ru/item/326640…042311.0.0.274233edRwFoq7
Лада 2101 Пытается жить › Бортжурнал › Замена проводки
Замена проводки.
Часть 1.
Завтра поеду на авто рынок искать проводку для ваз 2106. С электрикой дело я не имел, но по схеме вроде всё более или менее понятно, думаю справлюсь)
Вот прикупил полностью проводку для ваз 2106, в свободное время начну менять)
Сегодня с другом разобрали панель, разобрались какие провода куда идут, разметили что, куда, вытащили обрезанные провода. Вроде бы всё понятно, но есть пару проводов связанные не понятно с чем. Вообщем на следующих выходных будем протягивать новую, а там походу дела разбираться.
На фотках ещё старая проводка стоит.
Замена проводки. Часть 2.
Сегодня протянул всю проводку, полностью подключил всё в салоне, под капотом не успел. Оказалось всё не так сложно. Долго мучался соединяя штекеры вместе, так как новые настолько похабно сделаны, что приходилось попотеть чтобы их соединить друг с другом. Когда тянул провода в моторном отсеке обнаружил, что вместе с проводкой уперли релюхи(
Замена проводки. Финиш.
Давно не обновлял БЖ, так как очень мало времени. За данный период была полностью подключена вся проводка. Спустя немного времени я приобрел аккумулятор, следовательно работа сдвинулась с места. На данный момент по электрике абсолютно всё работает. Так же была произведена замена регулятора напряжения генератора)
P.S. при подключении аккумулятора обнаружилось, что стартер сразу начинает крутить, после не догих операций было выявленно, что залипли контакты на втягивающем реле. Попробую перебрать)
Контрольные приборы » Ремонт ваз 2101 | схема подключения указателя бензина ваз2101 | приборы 2101 | схема подключения панели приборов для ваз2101 | контральные лампы приборов ваз 2101 | схема подключение датчика температуры на ваз 2101 | схема работы спидометра на ваз 2101 | схема соединений комбинации приборов 2101 | как подключить указатель температуры к датчику ваз 2101 | сопротивление датчика топлива 2101
Контрольные приборы
Снятая комбинация приборов
1 – держатель
Cтрелками показаны патроны контрольных ламп и лампа освещения комбинации приборов (средняя вверху).
1. Осторожно отверткой снимите крышку гнезда радиоприемника на панели приборов или проволочным крючком либо отверткой снимите левый дефлектор системы отопления салона.
2. Отогните правый пружинный держатель 1 и вытолкните комбинацию приборов из гнезда. В случае повреждения правого держателя отогните левый, к которому можно подобраться рукой из-под панели приборов при снятом блоке предохранителей.
3. Отсоедините от комбинации приборов штепсельные колодки жгута проводов и гибкий вал привода спидометра, предварительно отвернув гайку крепления гибкого вала.
4. Установку комбинации приборов производите в обратном порядке.
ВНИМАНИЕ: При снятии комбинации приборов обратите внимание на то, как был проложен гибкий вал привода спидометра, и при установке комбинации приборов расположите гибкий вал по прежней трассе, не допуская его изгибов радиусами менее 100 мм.
Разборка и сборка комбинации приборов
1. Отогните скобы ранта и осторожно снимите его со стеклом и рамкой.
2. Отверните винты крепления шкалы спидометра, а затем с обратной стороны комбинации приборов отверните два винта крепления спидометра и снимите его.
3. Отвернув гайки крепления приборов к печатной плате и винты крепления шкал, можно снять указатели температуры охлаждающей жидкости и уровня топлива.
4. Сборка проводится в последовательности, обратной разборке.
5. После сборки необходимо запломбировать нижний винт крепления спидометра.
Методика поиска неисправностей приборов
Схема включения контрольных приборов
1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – датчик указателя уровня и резерва топлива; 4 – контрольная лампа резерва топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – указатель уровня топлива; 8 – комбинация приборов; 9 – указатель температуры охлаждающей жидкости; 10 – блок предохранителей; 11 – выключатель зажигания; 12 – генератор; 13 – аккумуляторная батарея; 14 – реле-прерыватель контрольной лампы стояночного тормоза; 15 – выключатель контрольной лампы стояночного тормоза; 16 – датчик уровня тормозной жидкости;
Схемы включения контрольных ламп заряда аккумуляторной батареи, дальнего света фар, габаритного света и указателей поворота даны ранее на рис.
Схема соединений системы генератора , Схема включения наружного освещения , Схема включения фар и Схема включения указателей поворота .
Указатель температуры охлаждающей жидкости
1. Когда стрелка указателя находится постоянно в начале шкалы, то при включенном зажигании отсоедините провод от датчика указателя и соедините наконечник провода с массой.
2. Если стрелка отклонится, то неисправен датчик и его необходимо заменить.
3. Если стрелка не отклоняется, то выньте комбинацию из панели приборов, отсоедините колодку жгута проводов от правой (красной) колодки комбинации приборов и при включенном зажигании соедините штекер 2 (см. рис. Электрическая схема соединений комбинации приборов (вид сзади) ) красной колодки комбинации приборов с массой. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик указателя с комбинацией приборов.
Электрическая схема соединений комбинации приборов (вид сзади)
1 – указатель температуры охлаждающей жидкости; 2 – лампа освещения комбинации приборов; 3 – контрольная лампа резерва топлива; 4 – указатель уровня топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – контрольная лампа заряда аккумуляторной батареи; 8 – контрольная лампа указателей поворота; 9 – контрольная лампа наружного освещения; 10 – контрольная лампа дальнего света фар; 11 – диод защиты приборов; А – порядок условной нумерации штекеров в колодках комбинации приборов
4.
Если стрелка не отклоняется, то замените указатель температуры или комбинацию приборов.
5. Когда стрелка указателя постоянно находится в красной зоне, то при включенном зажигании отсоедините провод от датчика. В случае неисправности датчика стрелка должна вернуться к началу шкалы. Если же она остается в красной зоне, то или провод замкнут на массу, или поврежден прибор.
6. Исправность прибора можно проверить, отсоединив колодку жгута проводов от правой (красной) колодки комбинации приборов. При включенном зажигании стрелка должна находиться в начале шкалы.
Указатель уровня топлива Методика проверки аналогична описанной выше . При этом надо иметь в виду, что к штекеру «W» датчика указателя присоединяется провод, идущий к контрольной лампе резерва топлива, а к штекеру «Т» – провод, идущий к самому указателю.
Если стрелка указателя находится постоянно в начале шкалы и не отклоняется после замыкания с массой наконечника провода, отсоединенного от штекера «Т» датчика, то проверьте прибор.
Для этого снимите комбинацию приборов, отсоедините от нее правую (красную) колодку и при включенном зажигании соедините с массой штекер 1 красной колодки комбинации приборов. При исправном приборе стрелка должна отклониться до конца шкалы.
Когда стрелка указателя постоянно находится в конце шкалы, то исправность прибора можно проверить, отсоединив от указателя розовый провод (идущий к штекеру «Т» датчика). В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против отметки «0». Исправность прибора можно проверить, отсоединив колодку жгута проводов от правой (красной) колодки комбинации приборов. При включенном зажигании стрелка должна находиться в начале шкалы.
Проверка приборов
Указатель температуры охлаждающей жидкости
Тип прибора УК-191. Прибор действует вместе с датчиком ТМ-106. При сопротивлении датчика 1000–5000 Ом, стрелка должна находиться в начале шкалы, а при сопротивлении 98–110 Ом – в начале красного участка (при температуре указателя 20° С).
Указатель уровня топлива
Тип прибора УБ-191. Прибор применяется совместно с датчиком БМ-150, который устанавливается в топливном баке. Этим датчиком также включается контрольная лампа резерва топлива, когда в баке осталось 4–6,5 л бензина.
При сопротивлении датчика 285–335 Ом стрелка должна находиться в нача-ле шкалы, при сопротивлении 100–135 Ом – в середине шкалы, а при сопротивлении датчика 7–25 Ом – должна отклоняться в конец шкалы.
Спидометр
Спидометр типа СП-191 состоит из стрелочного указателя скорости движения автомобиля в км/ч и итогового счетчика пути в км, пройденного автомобилем.
Проверку спидометра следует производить, сравнивая его показания с эталонным. Данные для проверки приведены в табл. Данные для проверки спидометра .
Данные для проверки спидометра
Частота вращения вала привода, мин –1 | Показания спидометра, км/ч |
250 | 14 – 16,5 |
500 | 30 – 32,5 |
750 | 45 – 48 |
1000 | 60 – 63,5 |
1250 | 75 – 79 |
1500 | 90 – 94,5 |
1750 | 105 – 110 |
2000 | 120 – 125,5 |
2250 | 135 – 141 |
2500 | 150 – 156,5 |
Тип датчика БМ-150.
Он устанавливается в топливном баке и крепится к нему винтами.
Подвижный контакт резистора управляется рычагом с поплавком. На коротком конце этого рычага находится также подвижный контакт, включающий контрольную лампу резерва топлива, если в баке осталось 4–6,5 л бензина.
При пустом баке сопротивление датчика должно быть 315–345 Ом, с баком, наполненным наполовину – 108–128 Ом, а при полном баке – меньше или равно 7 Ом.
Тип датчика ТМ-106. Он заворачивается в головку цилиндров с левой стороны двигателя. В датчике установлен терморезистор, изменяющий свое электрическое сопротивление в зависимости от температуры охлаждающей жидкости.
Датчик типа ММ-120 устанавливается на блоке цилиндров двигателя с левой стороны. Контакты датчика должны замыкаться и размыкаться при давлении 20–60 кПа (0,2–0,6 кгс/см 2 ).
Реле-прерыватель РС-492 предназначен для получения прерывистого горения контрольной лампы стояночного тормоза. Он подвешен на проводах за комбинацией приборов.
Количество циклов в минуту включения и выключения реле-прерывателя при напряжении от 10,8 до 15 В и температуре от -40 до +40° С должно быть в пределах 60–120. Сопротивление обмотки прерывателя 26 Ом.
План дома в стиле ранчо — 3 спальни, 2 ванные комнаты, 2101 кв. фут. План № 70-1214
Получите персональную помощь
- Дом /
- Стиль /
- Ранчо
Основные характеристики
2101
кв. футов
3
Кровати
2
Ванны
1
Полы 3
Выберите параметры набора планов Что включено?
Набор из 5 копий — 9 долларов79.00 Набор из 8 копий — $1025.00 Набор PDF — $1234.00 Воспроизводимый набор — $1234,00 CAD Set — $1953,00Мгновенная загрузка после оформления заказа
Выберите параметры фундамента Crawlspace — +$335.
00
Плита — +$335.00
| Правое чтение в обратном направлении | 335,00 $ | |
| Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми. | ||
| 012345678910 | Дополнительные строительные наборы$65.00/шт. Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки). | |
| Аудио Видео Дизайн | 100,00 $ | |
Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов. | ||
| Руководство по строительству | 39,00 $ | |
| Изучите основные идеи строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы. | ||
| 012345678910 | Зеркальные перевернутые наборы$ 55,00 Печатные наборы, в которых план отображается в обратном порядке, текст и размеры отображаются в обратном порядке. | |
Итого
$1314,00
Гарантия лучшей ценыИли заказать по телефону: 1-800-913-2350
Отчеты о стоимости строительства Всего 4,99 доллара США с кодом CTBFALL (Ограничение 1)
В этом отчете будут представлены оценки стоимости на основе местоположения и строительных материалов.
Получить отчет о затратах на строительство
Получите персональную помощь
Пожалуйста, позвоните мне как можно скорее.
Когда вы хотите начать строительство? — Выберите -0-3 месяца3-6 месяцев6-12 месяцевБолее одного годаНеобходимо продать дом
У вас много? — Выберите -NoYesIn ProcessMultiple Lots
Вы работаете со строителем? — Выберите -NoYesOwner / Builder
Где вы планируете строить?
— Select Country -USACanadaEuropeOther- Select State -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaArmed Forces AmericasArmed Forces EMEAArmed Forces PacificFederated States of MicronesiaGuamMarshall IslandsNorthern Mariana IslandsPalauPuerto RicoVirgin IslandsAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland and LabradorNova ScotiaNorthwest TerritoriesNunavutOntarioPrince Edward IslandQuebecSaskatchewanYukonUnited States Minor Outlying IslandsOutside of США/Канада
Пришлите и мне свой информационный бюллетень!
Телефон: 1-800-913-2350
Время работы: Пн-Пт 8:30-8:30 (восточноевропейское время)
Видеть
Условия
и Политика конфиденциальности.
Спасибо за вопрос.
Мы свяжемся с вами в ближайшее время.
- Дом /
- Стиль /
- Ранчо
Основные характеристики
2101
кв. футов
3
Кровати
2
Ванны
1
Этажи
2
Гаражи
Описание плана
Это уникальное ранчо с жилыми зонами в передней части дома. Вход имеет потолок собора. Ступенчатый потолок и камин делают просторную большую комнату идеальным местом для развлечений. Кухня и столовая легко сливаются, создавая больше места для ужина. Проходная кладовая для кухни находится прямо за задней дверью для легкого доступа, когда вы приносите продукты. Главная спальня включает в себя соборный потолок, просторную гардеробную и двойную раковину. Две дополнительные спальни, каждая с гардеробной, имеют доступ к полноценной ванной рядом с коридором.
Этот план можно настроить!
Расскажите нам о ваших желаемых изменениях, чтобы мы могли подготовить смету на услуги дизайна.
Нажмите кнопку, чтобы отправить запрос на расценки, или позвоните по телефону 1-800-913-2350.
Изменить этот план
Планы этажей
План этажа — основной этаж
Реверс
Преимущественная программа BUILDER
PRO BUILDERS:
Присоединяйтесь к клубу и сэкономьте 5% на первом заказе, а также эксклюзивные скидки и многое другое.
ПРИСОЕДИНЯЙТЕСЬ БЕСПЛАТНО
Нажмите, чтобы получить отчет о тенденциях
Полные характеристики и функции
Основные особенности
Спальни: 3
Ван ‘ 10″
Ширина: 79′ 8″
Площадь
Общая площадь: 2101 кв/фут
Первый этаж: 2101 кв/фут высота 9′ 1″
Гараж: 532 кв. фута
* Общая площадь в квадратных футах обычно включает только кондиционированные помещения и не включает гаражи, веранды, дополнительные комнаты или террасы.
Потолок
Детали потолка: 9 футов.
Вход / Главный собор собора, Grt Rm 10′ Step, Din Rm 10′.
Нижний потолок: 8 футов
Основной потолок: 9 футов
Крыша
Основной шаг: 12:12
Каркас крыши: Ферма
Нагрузка на крышу f0003
Тип крыши: асфальт
Вторичное шаг: 10:12
Внешняя стенка. Спальня
Гардеробная
Кухонные принадлежности
Уголок для завтрака
Барная стойка
Гардеробная Кладовая
Дополнительные принадлежности
Great Room Living Room
Main Floor Laundry
Mud Room
Storage Area
Unfinished Future Space
Garage Features
Front Entry Garage
Outdoor Spaces
Covered Front Porch
What’s входит в этот набор планов
См. пример набора планов
- Титульный лист с передним рендерингом
- Планы фундамента и этажей в масштабе 1/4 дюйма = 1 фут.
- Внешние проекции всех четырех видов, спереди в масштабе 1/4 дюйма = 1 фут, сзади и по бокам варьируются от 1/8 дюйма до 1/4 дюйма = масштаб 1 фут.
- Строительные секции и детали, необходимые для построения индивидуального проекта
- Внутренний вид шкафов в масштабе 1/4 дюйма = 1 фут.
- Планы крыш
- Схематические электрические планы с предполагаемым расположением выключателей, розеток и светильников. Примечания к дизайну общих спецификаций
- Примечание. Механические и сантехнические чертежи не включены. Их следует получить у местного подрядчика по механическому оборудованию, чтобы обеспечить правильный подбор оборудования для вашего региона и климатических условий.
- Обратите внимание: если вы строите в штате Висконсин, позвоните нам, прежде чем размещать заказ.
*Ознакомьтесь с важной информацией перед покупкой
Цены
Варианты плана
5 комплектов копий
979,00 $
5 печатных наборов планов отправлены вам по почте.
8 наборов копий
$1025,00
8 комплектов печатных планов отправлены вам по почте.
Набор PDF
Лучшая цена!1234,00 $
Наборы планов в формате PDF лучше всего подходят для быстрой электронной доставки и недорогой местной печати.
Воспроизводимый набор
1234,00 $
Для недорогой локальной печати/ внесения незначительных корректировок вручную. 1 печатный комплект, обычно на бумаге Bond.
Набор САПР
1953,00 $
Для использования профессиональными дизайнерами для внесения существенных изменений в план вашего дома и недорогой местной печати.
Варианты фундамента
Подполье
335,00 $
Идеально подходит для полунаклонных или ровных участков, дом можно построить вне уклона, обычно 18–48 дюймов.
Плита
335,00 $
Идеально подходит для однослойного бетона, заливаемого прямо на грунт.
*Подготовка платных вариантов может занять некоторое время. Пожалуйста, позвоните, чтобы подтвердить.
Дополнительные опции
Обратное чтение справа
335,00 $
Выберите этот вариант, чтобы перевернуть ваши планы и обеспечить читаемость текста и размеров.
Дополнительные конструкторы
65,00 $
Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).
Audio Video Design
$100,00
Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.
Руководство по строительству
$39,00
Ознакомьтесь с основными идеями строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.
Зеркальные перевернутые наборы
55,00 $
Зеркальный перевернутый набор — это печатная копия вашего дома, в результате чего получается такое же изображение, которое вы бы увидели, если бы поднесли рисунок к зеркалу.
Все, включая текст, отстало от оригинального дизайна. Эти виды чертежей обычно используются для более выгодной переориентации исходного плана на участке либо потому, что домовладелец предпочитает такой способ, либо из-за ограничений самого участка. Примечание. Комплекты зеркального переворота доступны только с набором из 5 или 8 копий. С набором Воспроизводимый, PDF или CAD вы можете печатать зеркальные копии локально. Кроме того: выбрано 5 наборов копий, следует разрешить выбор только 4 зеркальных наборов. Выбрано 8 наборов копий, должно быть разрешено выбирать только 7 зеркальных наборов.
Если вы не купите «неограниченный» набор планов или лицензию на многократное использование, вы можете построить только один дом из набора планов. Пожалуйста, позвоните, чтобы подтвердить, если вы собираетесь строить более одного раза. Лицензии плана не подлежат передаче и не могут быть перепроданы.
План дома в стиле ремесленника — 3 спальни, 2,5 ванные комнаты, 2101 кв.
фут. План #943-26Получите персональную помощь
- Дом /
- Стиль /
- Ремесленник
Основные характеристики
2101
кв. футов
3
Кровати
2,5
Ванны
2
Полы
2
Гаражи
Выберите параметры набора планов Что включено?
Набор из 5 копий — $805,00 Набор из 8 копий — $875,00 Набор PDF — $982,00 Воспроизводимый набор — $1031,00 Набор САПР — $1649.00 Один комплект — $751,00Мгновенная загрузка после оформления заказа
Выберите параметры фундамента Crawlspace — +$0.00
Выберите параметры кадрирования Дерево 2×6 — +0,00$
| Правое чтение в обратном направлении | 175,00 $ | |
Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми. | ||
| 012345678910 | Дополнительные строительные наборы$60.00/каждый Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки). | |
| Аудио Видео Дизайн | 100,00 $ | |
| Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов. | ||
| Руководство по строительству | 39,00 $ | |
Изучите основные идеи строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы. | ||
| Дизайн освещения | 100,00 $ | |
| Получите накладной лист с предполагаемым размещением осветительных приборов. | ||
| 012345678910 | Зеркальные перевернутые наборы$ 55,00 Печатные наборы, в которых план отображается в обратном порядке, текст и размеры отображаются в обратном порядке. | |
Итого
$805,00
Гарантия лучшей ценыИли заказать по телефону: 1-800-913-2350
Отчеты о стоимости строительства Всего 4,99 доллара США с кодом CTBFALL (Ограничение 1)
В этом отчете будут представлены оценки стоимости на основе местоположения и строительных материалов.
Получить отчет о затратах на строительство
Получите персональную помощь
Пожалуйста, позвоните мне как можно скорее.
Когда вы хотите начать строительство? — Выберите -0-3 месяца3-6 месяцев6-12 месяцевБолее одного годаНеобходимо продать дом
У вас много? — Выберите -NoYesIn ProcessMultiple Lots
Вы работаете со строителем? — Выберите -NoYesOwner / Builder
Где вы планируете строить?
— Select Country -USACanadaEuropeOther- Select State -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaArmed Forces AmericasArmed Forces EMEAArmed Forces PacificFederated States of MicronesiaGuamMarshall IslandsNorthern Mariana IslandsPalauPuerto RicoVirgin IslandsAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland and LabradorNova ScotiaNorthwest TerritoriesNunavutOntarioPrince Edward IslandQuebecSaskatchewanYukonUnited States Minor Outlying IslandsOutside of США/Канада
Пришлите и мне свой информационный бюллетень!
Телефон: 1-800-913-2350
Время работы: Пн-Пт 8:30-8:30 (восточноевропейское время)
Видеть
Условия
и Политика конфиденциальности.
Спасибо за вопрос.
Мы свяжемся с вами в ближайшее время.
- Дом /
- Стиль /
- Ремесленник
Основные характеристики
2101
кв. футов
3
Кровати
2,5
Ванны
2
Этажи
2
Гаражи
Описание плана
Этот проект предлагает простой, но красивый фасад, который включает в себя переднее крыльцо, остроконечные линии крыши и со вкусом выполненные детали Craftsman. План этажа предлагает просторные жилые помещения, в том числе семейную комнату с камином и солнечную гостиную/столовую. Большая бонусная комната наверху может стать отличным домашним кинотеатром или игровой комнатой. Главная спальня может похвастаться большой ванной комнатой и гардеробной. Еще две спальни имеют общую ванную комнату.
Этот план можно настроить!
Расскажите нам о ваших желаемых изменениях, чтобы мы могли подготовить смету на услуги дизайна.
Нажмите кнопку, чтобы отправить запрос на расценки, или позвоните по телефону 1-800-913-2350.
Изменить этот план
Планы этажей
План этажа — основной этаж
Реверс
Преимущественная программа BUILDER
PRO BUILDERS:
Присоединяйтесь к клубу и сэкономьте 5% на первом заказе, а также эксклюзивные скидки и многое другое.
ПРИСОЕДИНЯЙТЕСЬ БЕСПЛАТНО
Нажмите, чтобы получить отчет о тенденциях
План этажа — верхний этаж
Реверс
Полные характеристики и функции
Основные особенности
Спальни: 3
Ванные: 2,5
Истории: 2
Гаражи: 2
Dimension
9003Глубина: 42 ‘
. »
Ширина : 45′ 8″
Площадь
Общая : 2101 кв/фут
Бонус: 292 кв. фута
Первый этаж: 949 кв. футов, высота 8 футов
Гараж: 631 кв.
фут, высота 8 футов
Крыльцо: 103 кв. фута
Второй этаж: 1152 кв. футов, высота 8 ‘
* Общая площадь в квадратных футах обычно включает только кондиционированные помещения и не включает гаражи, веранды, бонусные комнаты или террасы.
Крыша
Основной уклон: 5:12
Каркас крыши: Ферма
Тип крыши: Составная
Exterior Wall Framing
Exterior Wall Finish : Brick/Siding
Framing : Wood — 2×6
Bedroom Features
Formal Dining Room
Formal Living Room / Parlor
Upstairs Master Bedrooms
Kitchen Features
Уголок для завтрака
Дополнительные удобства в номере
Семейная комната для хранения вещей
Незавершенное пространство будущего
Наружные помещения
Крытая передняя веранда
Комнаты
Спальня 2:
106 кв/фут ширина 10 футов x глубина 10 футов 8 дюймов »
Дополнительный номер — незавершенный:
239 кв.
футов ширина 19 футов 2 дюйма x глубина 12 футов 6 дюймов
Столовая:
125 кв. футов ширина 10 футов x глубина 12 футов 6 дюймов
Семейный номер:
194 кв. фута ширина 12 футов 2 дюйма x глубина 16 футов
Гостиная:
208 кв. футов ширина 11 футов 6 дюймов x глубина 18 футов 2 дюйма
Главная спальня:
225 кв/м ширина 18 футов x глубина 12 футов 6 дюймов
Уголок:
81 кв/фут ширина 8 футов x глубина 10 футов 2 дюйма
См. образец набора планов
Все планы нарисованы в масштабе ¼ дюйма или больше и включают:
- План фундамента: на этой странице, выполненной в масштабе 1/4 дюйма, показаны все необходимые обозначения и размеры, включая опорные колонны, стены, а также раскопанные и нераскопанные участки.
- Внешние фасады: схематическое изображение всех четырех сторон с указанием материалов и размеров экстерьера.
- План(ы) этажей: подробные планы, выполненные в масштабе 1/4 дюйма для каждого уровня, с указанием размеров комнаты, стенных перегородок, окон и т. д., а также расположения электрических розеток и выключателей.
- Поперечный разрез: вертикальный разрез дома от крыши до фундамента, показывающий детали каркаса, конструкции, пола и кровли.
- Внутренние фасады: подробные чертежи фасадов кухонных шкафов и других элементов по мере необходимости.
д., а также расположения электрических розеток и выключателей.*Ознакомьтесь с важной информацией перед покупкой.
8 комплектов копий
875,00 $
8 печатных наборов планов отправлены вам по почте.
Набор PDF
Лучшая цена!982,00 $
Наборы планов в формате PDF лучше всего подходят для быстрой электронной доставки и недорогой местной печати.
Воспроизводимый набор
1031,00 $
Для недорогой локальной печати/ внесения незначительных изменений вручную. 1 печатный комплект, обычно на бумаге Bond.
Набор САПР
1649,00 $
Для использования профессиональными дизайнерами для внесения существенных изменений в план вашего дома и недорогой местной печати.
Отдельный набор
751,00 $
Один печатный набор только для целей торгов. Незаконное здание, предназначенное для строительства.
Варианты фундамента
Подполье
0,00 $
Идеально подходит для полунаклонных или ровных участков, дом можно строить вне уклона, обычно 18–48 дюймов.
*Подготовка платных вариантов может занять некоторое время. Пожалуйста, позвоните, чтобы подтвердить.
Варианты обрамления
Деревянный 2×6
0,00 $
Деревянный 2×6
*Подготовка платных вариантов может занять некоторое время. Пожалуйста, позвоните, чтобы подтвердить.
Дополнительные опции
Обратное чтение справа
175,00 $
Выберите этот вариант, чтобы изменить планы и обеспечить читаемость текста и размеров.
Дополнительные конструкторы
60,00 $
Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).
Аудио-видео дизайн
$100,00
Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.
Руководство по строительству
$39,00
Ознакомьтесь с основными идеями строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.
Дизайн освещения
$100,00
Получите накладной лист с рекомендуемым размещением осветительных приборов.
Зеркальные перевернутые наборы
55,00 $
Зеркальный перевернутый набор — это печатная копия вашего дома, в результате чего получается такое же изображение, которое вы бы увидели, если бы поднесли рисунок к зеркалу. Все, включая текст, отстало от оригинального дизайна. Эти виды чертежей обычно используются для более выгодной переориентации исходного плана на участке либо потому, что домовладелец предпочитает такой способ, либо из-за ограничений самого участка.
Примечание. Комплекты зеркального переворота доступны только с набором из 5 или 8 копий. С набором Воспроизводимый, PDF или CAD вы можете печатать зеркальные копии локально. Кроме того: выбрано 5 наборов копий, следует разрешить выбор только 4 зеркальных наборов. Выбрано 8 наборов копий, должно быть разрешено выбирать только 7 зеркальных наборов.
Если вы не купите «неограниченный» набор планов или лицензию на многократное использование, вы можете построить только один дом из набора планов. Пожалуйста, позвоните, чтобы подтвердить, если вы собираетесь строить более одного раза. Лицензии плана не подлежат передаче и не могут быть перепроданы.
Мы предлагаем кредит в размере 90% при переходе с набора, не предназначенного для строительства, на набор из 5 копий (или выше).
План дома в стиле ремесленника — 3 спальни, 2,5 ванные комнаты, 2101 кв. фут. План № 943-26
Дом / Стиль / План дома ремесленника
Ключевые спецификации
2101
кв.
Фт
3
Кровати
2,5
Ван
Выберите параметры набора планов
Что включено?Набор из 5 копий — 805.008 Набор копий — 875.00PDF Set — 982.00Воспроизводимый комплект — 1031.00CAD Комплект — 1649.00Отдельный комплект — 751.00 Crawlspace — +$0.00 Дерево 2×6 — +$0.00
Дополнительные опции
Правое чтение в обратном направлении
$175,00
Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми.
012345678910
Дополнительные конструкторы
60,00 $/шт.
Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).
Дизайн аудио-видео
100,00 $
Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.
Руководство по сборке
$39,00
Изучите основные идеи строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.
Дизайн освещения
100,00 $
Получите накладной лист с предполагаемым размещением осветительных приборов.
012345678910
Зеркальные перевернутые наборы
55,00 $
Печатные наборы, показывающие план в обратном порядке, текст и размеры будут в обратном порядке.
Итого
805,00 $
Гарантия лучшей цены*
Также заказывайте по телефону: 1-800-447-0027
Отчеты о стоимости строительства Всего 4,99 долл. США с кодом CTBFALL (Ограничение 1)
В этом отчете будут представлены оценки затрат на основе местоположения и строительных материалов.
Получить отчет о затратах на строительство
Или заказать по телефону: 1-800-447-0027
Получить персональную помощь
Когда вы хотите начать строительство? — Выберите -0-3 месяца3-6 месяцев6-12 месяцевБольше годаНеобходимо продать домУ вас много? — Выберите -НетДаВ процессеНесколько лотовВы работаете с застройщиком? — Выберите -НетДаВладелец/СтроительГде планируете строить? — Country -USACanadaEuropeOther- State -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaArmed Forces AmericasArmed Forces EMEAArmed Forces PacificFederated States of MicronesiaGuamMarshall IslandsNorthern Mariana IslandsPalauPuerto RicoVirgin IslandsAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland and LabradorNova ScotiaNorthwest TerritoriesNunavutOntarioPrince Edward IslandQuebecSaskatchewanYukonUnited States Minor Outlying IslandsOutside of US/ КанадаПожалуйста, введите ваш вопрос(ы)Пришлите и мне свой информационный бюллетень!
Мы делаем все возможное, чтобы ответить вам в течение 24–48 рабочих часов.
Нужен ответ быстрее? Звоните сейчас…
Телефон: 1-800-447-0027
Время работы: Пн-Пт 8:30-8:30 (EDT)
Смотрите наши Условия и Политика конфиденциальности.
ПЛАН 943-26
Дом / Стиль / План дома ремесленника
Основные характеристики
2101
кв. футов
3
Кровати
2,5
Ванные комнаты
2
Полы
2
Гаражи
Этот план может быть изменен
, поэтому мы можем подготовить смету для вашего проекта. Нажмите на кнопку, чтобы отправить запрос на ценообразование, или позвоните по номеру 1-800-447-0027 для получения помощи.
Изменить этот план
Описание плана
Этот проект предлагает простой, но красивый фасад, который включает переднее крыльцо, остроконечные линии крыши и изящные детали Craftsman. План этажа предлагает просторные жилые помещения, в том числе семейную комнату с камином и солнечную гостиную/столовую.
Большая бонусная комната наверху может стать отличным домашним кинотеатром или игровой комнатой. Главная спальня может похвастаться большой ванной комнатой и гардеробной. Еще две спальни имеют общую ванную комнату.
Планы этажей
План этажа — основной этаж
Реверс
Программа преимуществ BUILDER
PRO BUILDERS:
Вступайте в клуб и сэкономьте 5% на первом заказе, а также получите эксклюзивные скидки и многое другое.
ПРИСОЕДИНЯЙТЕСЬ К БЕСПЛАТНО
Нажмите, чтобы получить отчет о тенденциях
План этажа — верхний этаж
Реверс
Полные характеристики и функции
Размер
Глубина: 42 ‘
Высота: 24′ 6 «
Ширина: 45 ‘8″
Область
Бонус: 292 SQ/FT
Первый этаж: 949 SQ/FT SITEST 8′ SITES 8 ‘STEEP 8’ FT.
Гараж: 631 кв. фут, высота 8 футов
Крыльцо: 103 кв.
фута
Второй этаж: 1152 кв. фута, высота 8 футов
, бонусные комнаты или колоды.
Крыша
Первичный шаг: 5:12
Обрамление крыши: ферма
Тип крыши: композиция
Внешняя стенка.
Внешняя стена.
Парадная гостиная / гостиная
Главные спальни наверху
Кухня
Уголок для завтрака
Дополнительные характеристики комнаты
Семейная комната для хранения
Незавершенное будущее пространство
Открытые пространства
Крытое крыльцо
Комнаты
Спальня 2:
106 кв/фут ширина 10′ x глубина 10′ 8″
ширина 106 10 9015 кв. 0 Спальня 3:
x глубина 10 футов 8 дюймов
Бонусная комната — незавершенная:
239 кв/фут ширина 19 футов 2 дюйма x глубина 12 футов 6 дюймов
Столовая:
125 кв/фут ширина 10 футов x глубина 12 футов 6 дюймов
Семейный номер:
194 кв. фута ширина 12 футов 2 дюйма x глубина 16 футов
Гостиная:
208 кв.
футов ширина 11 футов 6 дюймов x глубина 18 футов 2 дюйма
Главная спальня:
225 кв. футов ширина 18 футов x глубина 12 футов 6 дюймов
Уголок:
81 кв. фут ширина 8 футов x глубина 10 футов 2 дюйма
Что включено в этот набор планов
См. пример набора планов
Все планы нарисованы в масштабе ¼ дюйма или больше и включают:
- План фундамента: на этой странице, выполненной в масштабе 1/4 дюйма, показаны все необходимые обозначения и размеры, включая опорные колонны, стены, а также раскопанные и нераскопанные участки.
- Внешние фасады: схематическое изображение всех четырех сторон с указанием материалов и размеров экстерьера.
- План(ы) этажей: подробные планы, выполненные в масштабе 1/4 дюйма для каждого уровня, с указанием размеров комнаты, стенных перегородок, окон и т. д., а также расположения электрических розеток и выключателей.
- Поперечный разрез: вертикальный разрез дома от крыши до фундамента, показывающий детали каркаса, конструкции, пола и кровли.
- Внутренние фасады: подробные чертежи фасадов кухонных шкафов и других элементов по мере необходимости.
» См. важное информация перед покупкой.
Вопросы? Позвоните по телефону 1-800-447-0027
Набор планов
Набор из 5 копий:
805,00 $
5 печатных наборов планов отправлены вам по почте.
8 наборов копий:
$875,00
8 печатных комплектов планов отправлены вам по почте.
Набор PDF:
$982.00
Наборы планов в формате PDF лучше всего подходят для быстрой электронной доставки и недорогой местной печати.
Воспроизводимый набор:
1031,00 $
Для недорогой локальной печати/ внесения незначительных корректировок вручную. 1 печатный комплект, обычно на бумаге Bond.
Набор CAD:
1649,00 $
Для использования профессиональными дизайнерами для внесения существенных изменений в план вашего дома и недорогой местной печати.
Отдельный комплект:
751,00 $
Один распечатанный комплект только для торгов. Незаконное здание, предназначенное для строительства.
Фундамент
Подполье:
0,00 $
Идеально подходит для полунаклонных или ровных участков, дом можно строить вне уклона, обычно 18–48 дюймов.
Кадрирование
Wood 2×6:
$ 0,00
Wood 2×6
Дополнительные варианты
Правочитание ПРАВИЛЬНОЕ ПРОЧИТАНИЕ:
$ 175.00
Выберите этот вариант, чтобы обратно, чтобы они были обратными планами.
Дополнительные конструкторы:
60,00 $
Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).
Аудио-видео дизайн:
$100,00
Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.
Руководство по строительству:
$39,00
Ознакомьтесь с основными идеями строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.
