Схема 3 проходных выключателей: Схемы управления освещением с помощью подключения проходного выключателя с 2х, 3х, 4х и.т.д мест.

Как подключить проходной выключатель по схеме: монтаж по инструкции

Перед выполнением разводки электросети по дому или квартире необходимо ознакомиться с определением, что такое проходной выключатель, и как он поможет сделать жизнь владельца комфортнее. Внешне прибор ничем не отличается от стандартных бытовых конструкций. Однако имеет ряд отличий по принципу действия и схеме подключения к сети. Установка проходного выключателя несложная, нужно лишь следовать инструкции и придерживаться правил технической безопасности.

Содержание

1. Выключатели или переключатели: что выбрать?
2. Подключение проходного переключателя
3. Схема подключение проводов проходного выключателя в распредкоробке
4. Схема управления освещением из 3 х мест
5. Основные ошибки при подключении
6. Недостатки проходных подключений
7. Известные производители проходных электро переключателей

Выключатели или переключатели: что выбрать?

Начинающим специалистам и простым покупателям бывает сложно выбрать нужный прибор для управления освещением в комнате. Выключатели и переключатели практически не отличаются по внешнему признаку, разница состоит в схеме подключения и дальнейшей работе. И те, и другие служат для коммутации в электрической цепи.

Самое главное отличие состоит в том, что выключатели разрывают созданную цепь, а проходные переключатели создают переход от одной цепи к следующей. Первые управляют светом из одного источника, а вторые — из 2-3 мест.

Маршевый выключатель чаще всего устанавливается в следующих местах:

1. В коридоре.
   Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим.
2. На лестнице.
   Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1.
3. В спальне.
   Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.

Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.

Подключение проходного переключателя

Перед тем, как сделать проходной выключатель в одной из комнат, нужно обратить внимание на следующие важные моменты:

1. Подключение такого переключателя требует наличия трехжильного силового кабеля ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм².
2. Сам прибор должен быть соответствующего типа. На стандартных выключателях схема работать не будет. Поэтому во время покупки конструкции проверьте количество контактов с тыльной стороны устройства: стандартные конструкции с одной клавишей оборудованы 2 клеммами (вход и выход из цепи), а маршевые — 3 (1 клемма сверху и 2 снизу).



Теперь рассмотрим, как подключить проходной выключатель по схеме управления светом из 2-х мест. Первым шагом выполняется установка прибора в подрозетнике. Для этого нужно аккуратно снять накладные рамки конструкции и саму клавишу, это поможет увидеть расположение контактных клемм. Затем определяют общее звено среди них. Многие производители размещают схему проходных выключателей непосредственно на изделиях.

Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.

С выключателем, который будет располагаться в другом конце помещения, проводят точно такую же процедуру.

Схема подключение проводов проходного выключателя в распредкоробке

Следующим этапом необходимо правильно собрать схему проходного подключения в распредкоробке.

В распределительный короб входят такие трехжильные кабели:

• провода с переключателей №1 и №2;
• шнур с автоматического щитка электроэнергии;
• кабель на прибор освещения (люстру, бра).

Затем, чтобы не запутаться в соединении жил, лучше всего ориентироваться по цветовой гамме. Если в системе используется трехжильный провод ВВГ, то обозначение будет следующим:

• белый или серый — фаза;
• синий — ноль;
• желто-зеленый — земля.

Возможен второй вариант маркировки, где:

• белый (серый) — фаза;
• коричневый — ноль;
• черный — земля.

В случае, когда опознавание проводов вызывает сложности, схему подключения в распредкоробке лучше доверить специалистам. От этого зависит работоспособность цепи и безопасность разводки в помещении.

Первым шагом совмещают нулевые жилы. Для этого с помощью клемм ваго соединяют соответствующий провод с вводного щитка и ноль, который ведет на осветительный прибор. Такую же процедуру повторяют с заземляющими жилами и подключают его к корпусу люстры. Теперь остается лишь соединить фазные провода. Фазу с распределительного щитка совмещают с такой же жилой с выключателя №1.

После этого общий провод с маршевого переключателя №2 подключают зажимом к фазе кабеля, который отвечает за освещение.

На последнем этапе между собой соединяются оставшиеся второстепенные провода с переключателей. Последовательность значения не имеет. Важно учитывать главное правило подключения: фаза с распределительного щита должна заходить на общую жилу переключателя №1, и эта же фаза должна уйти с переключателя №2 на осветительный прибор.

Только тогда схема подключения проходного выключателя с 2х мест будет работать. Ноль и земля подсоединяются напрямую к светильнику.

Схема управления освещением из 3 х мест

Схема, в которой будут присутствовать 3 или более переключателей на один осветительный прибор, немного отличается от стандартного варианта. Простой трехжильный маршевой выключатель здесь не поможет. В магазине потребуется приобрести перекидной или крестовой выключатель, который оснащен 4 выходами. Он будет выполнять функцию промежуточного звена между основными переключателями.

В коробке нужно найти 2 второстепенных жилы от основных выключателей и соединить их с перекидным устройством. Провод от 1 основного прибора идет на вход промежуточного, а выходящий из него уходит на 2 к выходным клеммам. Чтобы ничего не перепутать, нужно всегда сверяться со схемой, которая нарисована на самих устройствах. Бывает так, что вход и выход на них располагаются с одной стороны.

В распаечную коробку заводятся только провода от четырехжильного кабеля, а само устройство располагается в любом удобном для пользователя месте. При грамотном соединении свет будет включаться и выключаться из любого установленного устройства. В схему можно вносить множество перекидных переключателей. Схема подключения основных приборов остается такой же, как и при освещении из 2-х мест.

Основные ошибки при подключении

Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга. В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером.

Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.

Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.

Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:

1. Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
2. В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.

Вас может заинтересовать — схема подключения двухклавишного выключателя на две лампочки.

Известные производители проходных электро переключателей

Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений — от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.

Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.

Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.

Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.

Рекомендуем к прочтению — как пользоваться мультиметром.

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание:

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Область применения

1. Лестницы – выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни – один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату – включили свет, легли спать – выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
3. Коридоры – в начале коридора включили свет, прошли по коридору и на другом конце выключили.
4. На дачных участках – для освещения дорожек.

Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

Схемы подключения проходных выключателей:

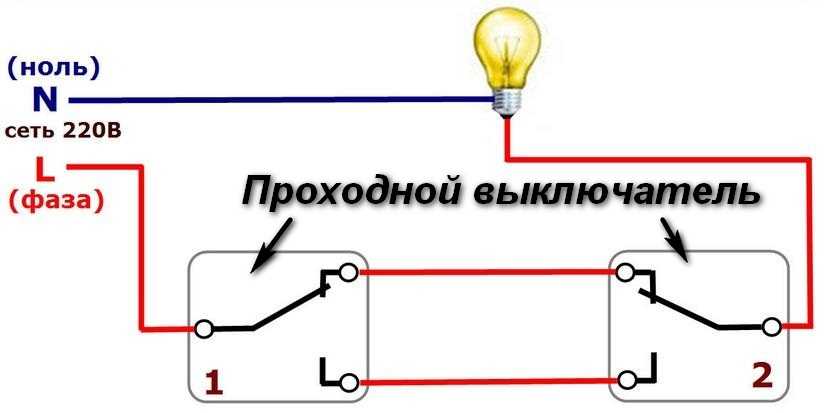

Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Три точки управления:

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели – это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) – фаза

• синий – ноль

• желто зеленый – земля

или второй вариант:

• белый (серый)

• коричневый

• черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение.
   Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Основные рекомендации при монтаже двухклавишных проходных выключателей

При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется:

1. Высота размещения от уровня пола должна быть 90 см.
2. Расстояние от дверного или оконного проема до проходного выключателя должно быть не менее 15 см.
3. Распределительные коробки с коммутацией необходимо располагать на видном месте и при этом их размещение должно выполнятся на расстоянии 15–30 см от уровня потолка.
4. Для монтажа проходных выключателей рекомендуется применять 3-х жильный гибкий кабель с сечением 1,5 мм² (ВВГнг, ПВСнг, ШВВП и так далее).
5. Кабельно-проводниковая продукция должна быть проложена в гофре, в штробах или кабель-каналах.
6. Все металлические поверхности светильников в обязательном порядке должны быть заземлены.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
2. Снимите клавишу с клипсами.
3. Демонтируйте электрическую часть.
4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
5. Срежьте одну из площадок общей группы.
6. Соберите девайс и убедитесь, что он работает правильно.
7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.
Как найти скрытую проводку в стене квартиры прибором и без

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

1. ВВГнГ-3х1,5.
2. ШВВП-3х1,5.
3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».
Уличные светильники на солнечных батареях для дачи и сада, для загородного дома, автономные светодиодные электростанции с датчиком, фото, видео

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

1. Индикаторной отверткой проверьте наличие тока в сети.
2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

Согласно требованиям СНиП, ПУЭ, ПТЭЭП сети освещения должны быть защищены автоматическим выключателем с номиналом 6–10 А. На современном рынке наиболее популярными автоматическими выключателями считаются устройства от компаний ABB, Schneider, Eaton.

Исходя из этого на каждую отдельную комнату или офисное помещение в распределительном щитке рекомендуется устанавливать АВ с номиналом 10 А.

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

Согласно требованиям главы 1.7 ПУЭ: «Заземление и защитные меры электробезопасности» все металлические и токопроводящие части которые могут оказаться под напряжением в процессе эксплуатации в обязательном порядке должны заземлятся.

Исходя из этого, если у Вас установлены светильники, люстры, бра, металлические точечные светильники то их в обязательном порядке необходимо заземлять. Это обеспечит вашу безопасность.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Предыдущая

РазноеЧто такое коэффициент трансформации — от чего зависит и что показывает

Следующая

РазноеАналоговый сигнал — определение и особенности. Чем отличаются аналоговый сигнал от цифрового — примеры использования

Коммутация уровня 3 и уровня 2

1. Последнее обновление

2. Сохранить как PDF

В этой статье обсуждаются различия между коммутаторами уровня 2 и уровня 3 и соответствующие варианты использования каждого из них.

Обзор

Традиционная коммутация работает на уровне 2 модели OSI, где пакеты отправляются на определенный порт коммутатора на основе MAC-адресов назначения. Маршрутизация работает на уровне 3, где пакеты отправляются на определенный IP-адрес следующего перехода на основе IP-адреса назначения. Устройствам в одном и том же сегменте уровня 2 не требуется маршрутизация для доступа к локальным одноранговым узлам. Однако необходим MAC-адрес назначения, который можно разрешить с помощью протокола разрешения адресов (ARP), как показано ниже:



Здесь ПК А хочет отправить трафик на ПК Б по IP-адресу 192.168.1.6. Однако он не знает уникальный MAC-адрес, пока не обнаружит его с помощью ARP, который широковещательно передается по всему сегменту уровня 2:



Затем он отправляет пакет на соответствующий MAC-адрес назначения, который коммутатор затем пересылает. указать правильный порт на основе его таблицы MAC-адресов.



В среде коммутатора уровня 2 существует широковещательный домен. Любой широковещательный трафик на коммутаторе будет пересылаться на все порты, за исключением порта, на который прибыл широковещательный пакет. Широковещательные сообщения содержатся в одном и том же сегменте уровня 2, поскольку они не пересекают границу уровня 3.



Крупные широковещательные домены уровня 2 могут быть подвержены некоторым непреднамеренным проблемам, таким как широковещательные штормы, которые могут вызвать перебои в работе сети. Кроме того, может быть предпочтительнее разделить определенных клиентов на разные широковещательные домены по соображениям безопасности и политики. Именно тогда становится полезным настроить VLAN. Коммутатор уровня 2 может назначать виртуальные локальные сети определенным портам коммутатора, которые, в свою очередь, находятся в разных подсетях уровня 3 и, следовательно, в разных широковещательных доменах. VLAN обеспечивают большую гибкость, позволяя различным сетям уровня 3 совместно использовать одну и ту же инфраструктуру уровня 2. На изображении ниже показан пример среды с несколькими VLAN на коммутаторе уровня 2:



Поскольку виртуальные локальные сети существуют в собственной подсети уровня 3, для передачи трафика между виртуальными локальными сетями потребуется маршрутизация.

Здесь можно использовать коммутатор уровня 3. Коммутатор уровня 3 — это, по сути, коммутатор, который может выполнять функции маршрутизации в дополнение к коммутации. Клиентскому компьютеру требуется шлюз по умолчанию для подключения уровня 3 к удаленным подсетям. Когда компьютер отправляет трафик в другую подсеть, MAC-адрес назначения в пакете будет адресом шлюза по умолчанию, который затем примет пакет на уровне 2 и перенаправит трафик в соответствующий пункт назначения на основе своей таблицы маршрутизации.



На приведенной ниже диаграмме показан пример коммутационной маршрутизации уровня 3 между сетями VLAN через два интерфейса VLAN. Как и прежде, устройству уровня 3 по-прежнему необходимо разрешить MAC-адрес ПК B с помощью запроса ARP, переданного в сеть VLAN 20. Затем оно перезаписывает соответствующий MAC-адрес назначения и пересылает пакет обратно из сегмента уровня 2:

.

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Тема

   Этап

   Финал

2. Теги

   1. ч
   2. is_translated
   3. слой 2
   4. Уровень 3
   5. ms-dash-help-docs

Понимание и настройка STP на коммутаторах Catalyst

Введение

Протокол связующего дерева (STP) — это протокол уровня 2, который работает на мостах и ​​коммутаторах. Спецификация STP — IEEE 802.1D. Основная цель STP — предотвратить создание петель при наличии избыточных путей в сети. Петли смертельно опасны для сети.

Предпосылки

Требования

Для этого документа нет особых требований.

Используемые компоненты

Хотя в этом документе используются коммутаторы Cisco Catalyst 5500/5000, представленные в документе принципы связующего дерева применимы почти ко всем устройствам, поддерживающим STP.

В качестве примеров в этом документе использовались:

Информация в этом документе была создана с помощью устройств в определенной лабораторной среде. Все устройства, используемые в этом документе, запускались с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.

Общая информация

Конфигурации, описанные в этом документе, относятся к коммутаторам Catalyst 2926G, 2948G, 2980G, 4500/4000, 5500/5000 и 6500/6000, работающим под управлением ОС Catalyst (CatOS). Информацию о настройке STP на других платформах коммутаторов см. в этих документах:

Сетевая схема

В этом документе используется следующая настройка сети:

Концепции

STP работает на мостах и ​​коммутаторах, совместимых со стандартом 802.1D. Существуют различные варианты STP, но 802.1D является наиболее популярным и широко применяемым. Вы реализуете STP на мостах и ​​коммутаторах, чтобы предотвратить возникновение петель в сети. Используйте STP в ситуациях, когда вам нужны избыточные ссылки, но не петли. Резервные каналы так же важны, как и резервные копии, в случае аварийного переключения в сети. Отказ вашего основного активирует резервные ссылки, чтобы пользователи могли продолжать использовать сеть. Без STP на мостах и ​​коммутаторах такой сбой может привести к образованию петли. Если два подключенных коммутатора работают с разными вариантами STP, им требуется разное время для конвергенции. Когда в коммутаторах используются разные варианты, это создает проблемы синхронизации между состояниями блокировки и переадресации.
Поэтому рекомендуется использовать те же ароматы STP. Рассмотрим эту сеть:

В этой сети запланировано резервное соединение между коммутатором A и коммутатором B. Однако такая конфигурация создает возможность образования петли. Например, широковещательный или многоадресный пакет, который передается со станции M и предназначен для станции N, просто продолжает циркулировать между обоими коммутаторами.

Однако, когда STP работает на обоих коммутаторах, сеть логически выглядит следующим образом:

Эта информация относится к сценарию на сетевой диаграмме:

• Коммутатор 15 является магистральным коммутатором.

• Коммутаторы 12, 13, 14, 16 и 17 — это коммутаторы, которые подключаются к рабочим станциям и ПК.

• Сеть определяет следующие VLAN:

  • 1

  • 200

  • 201

  • 202

  • 203

  • 204

• Имя домена магистрального протокола VLAN (VTP) — STD-Doc.

Чтобы обеспечить требуемую избыточность пути, а также избежать образования петли, STP определяет дерево, охватывающее все коммутаторы в расширенной сети. STP переводит определенные избыточные пути данных в состояние ожидания (заблокировано) и оставляет другие пути в состоянии пересылки. Если канал в состоянии пересылки становится недоступным, STP перенастраивает сеть и перенаправляет пути данных посредством активации соответствующего резервного пути.

Описание технологии

При использовании STP ключевым моментом для всех коммутаторов в сети является выбор корневого моста, который становится координационным центром в сети. Все остальные решения в сети, например, какой порт заблокировать и какой порт перевести в режим пересылки, принимаются с точки зрения этого корневого моста. Коммутируемая среда, которая отличается от среды моста, скорее всего имеет дело с несколькими VLAN. Когда вы внедряете корневой мост в коммутируемую сеть, вы обычно называете корневой мост корневым коммутатором.

Каждая сеть VLAN должна иметь собственный корневой мост, поскольку каждая сеть VLAN представляет собой отдельный широковещательный домен. Корни для разных VLAN могут находиться в одном коммутаторе или в разных коммутаторах.

Примечание : Выбор корневого коммутатора для конкретной VLAN очень важен. Вы можете выбрать корневой коммутатор или позволить коммутаторам решать, что рискованно. Если вы не контролируете процесс выбора корня, в вашей сети могут быть неоптимальные пути.

Все коммутаторы обмениваются информацией для использования при выборе корневого коммутатора и для последующей настройки сети. Блоки данных протокола моста (BPDU) несут эту информацию. Каждый коммутатор сравнивает параметры в BPDU, которые коммутатор отправляет соседу, с параметрами в BPDU, которые коммутатор получает от соседа.

В процессе выбора корня STP чем меньше, тем лучше. Если коммутатор A объявляет корневой идентификатор, который является меньшим числом, чем корневой идентификатор, который объявляет коммутатор B, информация от коммутатора A лучше. Коммутатор B прекращает объявление своего корневого идентификатора и принимает корневой идентификатор коммутатора A.

Дополнительные сведения о некоторых дополнительных функциях STP, таких как:

• PortFast

, см. в разделе Дополнительные функции STP.

• Корневая защита

• Защита петли

• Защита BPDU

Операция STP

Задача

Предварительные условия

Перед настройкой STP выберите коммутатор, который будет корнем связующего дерева. Этот коммутатор не обязательно должен быть самым мощным коммутатором, но выберите наиболее централизованный коммутатор в сети. Весь поток данных по сети осуществляется с точки зрения этого коммутатора. Кроме того, выберите коммутатор в сети с наименьшими помехами. Магистральные коммутаторы часто служат корнем связующего дерева, поскольку эти коммутаторы обычно не подключаются к конечным станциям. Кроме того, перемещения и изменения в сети с меньшей вероятностью повлияют на эти коммутаторы.

После выбора корневого коммутатора задайте соответствующие переменные, чтобы назначить коммутатор корневым коммутатором. Единственная переменная, которую вы должны установить, это приоритет моста . Если у коммутатора приоритет моста ниже, чем у всех других коммутаторов, другие коммутаторы автоматически выбирают коммутатор в качестве корневого коммутатора.

Клиенты (конечные станции) на портах коммутатора

Вы также можете выдать set spantree portfast 9Команда 0022 для каждого порта. Когда вы включаете переменную portfast для порта, порт немедленно переключается из режима блокировки в режим пересылки. Включение portfast помогает предотвратить тайм-ауты на клиентах, использующих Novell Netware или DHCP для получения IP-адреса. Однако используйте эту команду для , а не для , когда у вас есть соединение между коммутаторами. В этом случае команда может привести к зацикливанию. Задержка от 30 до 60 секунд, возникающая при переходе из режима блокировки в режим пересылки, предотвращает возникновение временной петли в сети при подключении двух коммутаторов.

Оставьте для большинства других переменных STP значения по умолчанию.

Правила работы

В этом разделе перечислены правила работы STP. Когда коммутаторы появляются впервые, они начинают процесс выбора корневого коммутатора. Каждый коммутатор передает BPDU напрямую подключенному коммутатору для каждой VLAN.

Когда BPDU передается по сети, каждый коммутатор сравнивает BPDU, отправляемый коммутатором, с BPDU, получаемым коммутатором от соседей. Затем коммутаторы договариваются о том, какой коммутатор является корневым коммутатором. Коммутатор с наименьшим идентификатором моста в сети побеждает в этом процессе выборов.

Примечание : Помните, что для каждой VLAN определяется один корневой коммутатор. После идентификации корневого коммутатора коммутаторы придерживаются этих правил.

• STP Rule 1 — Все порты корневого коммутатора должны быть в режиме переадресации.

  Примечание : В некоторых крайних случаях, когда используются порты с собственной петлей, существует исключение из этого правила.

  Далее каждый коммутатор определяет лучший путь к корню. Коммутаторы определяют этот путь путем сравнения информации во всех BPDU, которые коммутаторы получают на всех портах. Коммутатор использует порт с наименьшим объемом информации в BPDU для доступа к корневому коммутатору; порт с наименьшим количеством информации в BPDU является корневым портом. После определения корневого порта коммутатор переходит к правилу 2.

• STP Rule 2 — Корневой порт должен быть установлен в режим пересылки.

  Кроме того, коммутаторы в каждом сегменте локальной сети взаимодействуют друг с другом, чтобы определить, какой коммутатор лучше всего использовать для перемещения данных из этого сегмента на корневой мост. Этот переключатель называется назначенным переключателем.

• Правило STP 3 — В одном сегменте LAN порт назначенного коммутатора, который подключается к этому сегменту LAN, должен быть переведен в режим пересылки.

• STP Rule 4 — Все остальные порты во всех коммутаторах (зависящие от VLAN) должны быть переведены в режим блокировки. Правило применяется только к портам, которые подключаются к другим мостам или коммутаторам. STP не влияет на порты, которые подключаются к рабочим станциям или ПК. Эти порты остаются переадресованными.

Примечание : Добавление или удаление VLAN, когда STP работает в режиме связующего дерева для каждой VLAN (PVST / PVST+), запускает пересчет связующего дерева для этого экземпляра VLAN, и трафик прерывается только для этой VLAN. Другие части VLAN магистрального канала могут нормально пересылать трафик. Добавление или удаление VLAN для существующего экземпляра Multiple Spanning Tree (MST) инициирует пересчет связующего дерева для этого экземпляра, и трафик для всех частей VLAN этого экземпляра MST прерывается.

Примечание . По умолчанию связующее дерево запускается на каждом порту. Функция связующего дерева не может быть отключена в коммутаторах для каждого порта отдельно. Хотя это и не рекомендуется, вы можете отключить STP отдельно для каждой VLAN или глобально на коммутаторе. Следует соблюдать крайнюю осторожность при отключении связующего дерева, поскольку это создает петли уровня 2 в сети.

Пошаговые инструкции

Выполните следующие действия:

1. Выпустите версию 9 show.0022 , чтобы отобразить версию программного обеспечения, на котором работает коммутатор.

   Примечание : Все коммутаторы работают с одной и той же версией программного обеспечения.

    Switch-15> (включить)  показать версию
   Программное обеспечение WS-C5505, версия McpSW: 4.2(1) NmpSW: 4.2(1)
   Авторские права (c) 1995–1998 гг., Cisco Systems.
   NMP S/W составлено 8 сентября 1998 г., 10:30:21
   MCP S/W составлено 08 сентября 1998 г. , 10:26:29
   Версия начальной загрузки системы: 5.1(2)
   Аппаратная версия: 1.0 Модель: WS-C5505 Серийный номер: 066509927
   Mod Port Модель Серийный номер Версии
   --- ---- ---------- --------- --------- ----------------
   1 0 WS-X5530 008676033 Габаритная мощность: 2,3
   Пв : 5,1 (2)
   П1: 4,4(1)
   Ш : 4,2 (1)

   В этом сценарии коммутатор 15 является лучшим выбором в качестве корневого коммутатора сети для всех VLAN, поскольку коммутатор 15 является магистральным коммутатором.

2. Введите команду set spantree root vlan_id , чтобы установить приоритет коммутатора на 8192 для VLAN или VLAN, указанных в vlan_id .

   Примечание : приоритет по умолчанию для коммутаторов — 32768. Когда вы устанавливаете приоритет с помощью этой команды, вы принудительно выбираете коммутатор 15 в качестве корневого коммутатора, поскольку коммутатор 15 имеет самый низкий приоритет.

    Switch-15> (включить)  установить корень spantree 1
   Приоритет моста VLAN 1 установлен на 8192.
   Максимальное время устаревания моста VLAN 1 установлено на 20.
   Время приветствия моста VLAN 1 установлено на 2.
   Задержка пересылки моста VLAN 1 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активной VLAN 1.
   Переключатель-15> (включить)
   Switch-15> (включить)  установить корень spantree 200
   Приоритет моста VLAN 200 установлен на 8192.
   Максимальное время устаревания моста VLAN 200 установлено на 20.
   Время приветствия моста VLAN 200 установлено на 2.
   Задержка пересылки моста VLAN 200 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активной VLAN 200.
   Переключатель-15> (включить)
   Переключатель-15> (включить)  установить корень spantree 201
   Приоритет моста VLAN 201 установлен на 8192.
   Максимальное время устаревания моста VLAN 201 установлено на 20.
   Время приветствия моста VLAN 201 установлено на 2.
   Задержка пересылки моста VLAN 201 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активной VLAN 201.
   Переключатель-15> (включить)
   Switch-15> (включить)  установить корень spantree 202
   Приоритет моста VLAN 202 установлен на 8192.
   Максимальное время устаревания моста VLAN 202 установлено на 20.
   Время приветствия моста VLAN 202 установлено на 2.
   Задержка пересылки моста VLAN 202 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активной VLAN 202.
   Переключатель-15>
   Переключатель-15> (включить)  установить корень spantree 203
   Приоритет моста VLAN 203 установлен на 8192.
   Максимальное время устаревания моста VLAN 203 установлено на 20.
   Время приветствия моста VLAN 203 установлено на 2.
   Задержка пересылки моста VLAN 203 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активной VLAN 203.
   Переключатель-15>
   Switch-15> (включить)  установить корень spantree 204
   Приоритет моста VLAN 204 установлен на 8192.
   Максимальное время устаревания моста VLAN 204 установлено на 20.
   Время приветствия моста VLAN 204 установлено на 2.
   Задержка пересылки моста VLAN 204 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активной VLAN 204.
   Переключатель-15> (включить)

   Более короткая версия команды имеет тот же эффект, как показано в этом примере:

    Switch-15> (включить)  установить корень spantree 1200-204
   Приоритет моста VLAN 1200-204 установлен на 8189.
   Максимальное время устаревания моста VLAN 1200–204 установлено на 20.
   Время приветствия моста VLAN 1200–204 установлено на 2.
   Задержка переадресации моста VLAN 1200–204 установлена ​​на 15.
   Коммутатор теперь является корневым коммутатором для активных сетей VLAN 1200–204.
   Switch-15> (включить)

   устанавливает приоритет spantree 9Команда 0022 предоставляет третий способ указания корневого коммутатора:

   .

    Switch-15> (включить)  установить приоритет spantree 8192 1
   Приоритет моста Spantree 1 установлен на 8192.
   Switch-15> (включить)

   Примечание . В этом сценарии все коммутаторы запускались с очищенными конфигурациями. Таким образом, все коммутаторы запускались с приоритетом моста 32768. Если вы не уверены, что все коммутаторы в вашей сети имеют приоритет выше 8192, установите приоритет нужного корневого моста на 1.

3. Введите команду set spantree portfast mod_num/port_num enable для настройки параметра PortFast на коммутаторах 12, 13, 14, 16 и 17.

   Примечание : настраивайте этот параметр только для портов, которые подключаются к рабочим станциям или ПК. Не включайте PortFast на любом порту, подключенном к другому коммутатору.

   • Порт 2/1 подключается к коммутатору 13.

   • Порт 2/2 подключается к коммутатору 15.

   • Порт 2/3 подключается к коммутатору 16.

   • Порты с 3/1 по 3/24 подключаются к ПК.

   • Порты с 4/1 по 4/24 подключаются к рабочим станциям UNIX.

   Взяв за основу эту информацию, введите команду set spantree portfast на порты с 3/1 по 3/24 и на порты с 4/1 по 4/24:

    Переключатель-12> (включить)  установить spantree portfast 3/1-24 включить
   Предупреждение: быстрый запуск порта Spantree должен быть включен только для подключенных портов.
   на один хост. Подключение концентраторов, концентраторов, коммутаторов, мостов и т. д.
   порт быстрого запуска может вызвать временные петли связующего дерева. Используйте с осторожностью.
   Включен быстрый запуск портов Spantree 3/1-24.
   Переключатель-12> (включить)
   Switch-12> (включить)  установить spantree portfast 4/1-24 включить
   Предупреждение: быстрый запуск порта Spantree должен быть включен только для подключенных портов.
   на один хост. Подключение концентраторов, концентраторов, коммутаторов, мостов и т.д.
   порт быстрого запуска может вызвать временные петли связующего дерева. Используйте с осторожностью.
   Включен быстрый запуск портов Spantree 4/1-24.
   Переключатель-12> (включить)

4. Введите команду show spantree vlan_id , чтобы убедиться, что коммутатор 15 является корнем всех соответствующих VLAN.

   Из вывода этой команды сравните MAC-адрес коммутатора, который является корневым коммутатором, с MAC-адресом коммутатора, с которого вы ввели команду. Если адреса совпадают, коммутатор, в котором вы находитесь, является корневым коммутатором VLAN. Корневой порт 1/0 также указывает, что вы находитесь на корневом коммутаторе. Это пример вывода команды:

    Switch-15> (включить)  показать spantree 1
   ВЛАН 1
   связующее дерево включено
   тип связующего дерева ieee
     Назначенный корень 00-10-0d-b1-78-00

   !--- Это MAC-адрес корневого коммутатора для VLAN 1.

     Назначенный корневой приоритет 8192
   Назначенная корневая стоимость 0
   Назначенный корневой порт  1/0
   Root Max Age 20 сек Время приветствия 2 сек Задержка пересылки 15 сек
     Идентификатор моста MAC ADDR 00-10-0d-b1-78-00
   Приоритет идентификатора моста 8192
   Максимальный возраст моста 20 с Время приветствия 2 с Задержка пересылки 15 с

   Эти выходные данные показывают, что коммутатор 15 является назначенным корнем связующего дерева для VLAN 1. MAC-адрес назначенного корневого коммутатора, 00-10-0d-b1-78-00, совпадает с MAC-адресом идентификатора моста Переключатель 15, 00-10-0d-b1-78-00. Еще одним показателем того, что этот коммутатор является назначенным корнем, является назначенный корневой порт 1/0.

   На этом выходе коммутатора 12 коммутатор распознает коммутатор 15 как Назначенный корень для VLAN 1:

    Switch-12> (включить)  показать spantree 1
   ВЛАН 1
   связующее дерево включено
   тип связующего дерева  IEEEDesignated Root  00-10-0d-b1-78-00

   !--- Это MAC-адрес корневого коммутатора для VLAN 1.

     Назначенный корневой приоритет 8192
   Назначенная основная стоимость 19
   Назначенный корневой порт 2/3
   Root Max Age 20 сек Время приветствия 2 сек Задержка пересылки 15 сек
     Идентификатор моста MAC ADDR 00-10-0d-b2-8c-00
   Приоритет идентификатора моста 32768
   Максимальный возраст моста 20 с Время приветствия 2 с Задержка пересылки 15 с

   Примечание : выходные данные команды show spantree vlan_id для других коммутаторов и VLAN также могут указывать на то, что коммутатор 15 является назначенным корнем для всех VLAN.

Проверка

В этом разделе содержится информация, которую можно использовать для проверки правильности работы конфигурации.

• показать разветвление vlan_id — показывает текущее состояние связующего дерева для этого идентификатора VLAN с точки зрения коммутатора, на котором вы вводите команду.

• показать сводку связующего дерева — Предоставляет сводку подключенных портов связующего дерева по VLAN.

Устранение неполадок

В этом разделе содержится информация, которую можно использовать для устранения неполадок в конфигурации.

Стоимость пути STP автоматически изменяется при изменении скорости/дуплекса порта

STP вычисляет стоимость пути на основе скорости среды передачи (пропускной способности) каналов между коммутаторами и стоимости порта для каждого кадра переадресации порта. Покрывающее дерево выбирает корневой порт на основе стоимости пути. Порт с наименьшей стоимостью пути к корневому мосту становится корневым портом. Корневой порт всегда находится в состоянии пересылки.

При изменении скорости/дуплекса порта связующее дерево автоматически пересчитывает стоимость пути. Изменение стоимости пути может изменить топологию связующего дерева.

Дополнительные сведения о расчете стоимости портов см. в разделе Расчет и назначение стоимости портов в разделе Настройка связующего дерева.

Команды устранения неполадок

Примечание : перед использованием команд debug см. раздел «Важная информация о командах отладки».

• show spantree vlan_id — показывает текущее состояние связующего дерева для этого идентификатора VLAN с точки зрения коммутатора, на котором вы вводите команду.

• show spantree summary — Предоставляет сводку подключенных портов связующего дерева по VLAN.

• показать статистику связующего дерева — Показать статистику связующего дерева.
