Как работает антенный усилитель для телевизора. Какие бывают типы антенных усилителей. Как собрать антенный усилитель своими руками пошагово. Схемы популярных антенных усилителей. Рейтинг лучших готовых антенных усилителей.
Принцип работы антенного усилителя для телевизора
Антенный усилитель для телевизора предназначен для усиления слабого телевизионного сигнала, принимаемого антенной. Он позволяет улучшить качество приема телевизионных каналов в зонах со слабым уровнем сигнала.
Основные функции антенного усилителя:
- Усиление высокочастотного сигнала, принимаемого антенной
- Компенсация потерь сигнала в антенном кабеле
- Улучшение соотношения сигнал/шум
- Расширение зоны уверенного приема телеканалов
Как работает антенный усилитель? Принцип его действия основан на усилении слабого высокочастотного сигнала с помощью активных электронных компонентов — транзисторов или микросхем. Усиленный сигнал затем подается на вход телевизора.
Виды антенных усилителей для телевизоров
Существует несколько основных типов антенных усилителей для телевизоров:
1. По месту установки:
- Мачтовые — устанавливаются непосредственно на мачту антенны
- Комнатные — располагаются рядом с телевизором
2. По диапазону частот:
- Широкополосные — работают во всем телевизионном диапазоне
- Узкополосные — усиливают сигнал в определенном диапазоне частот
3. По количеству каскадов:
- Однокаскадные — содержат один усилительный каскад
- Многокаскадные — имеют несколько последовательных каскадов усиления
Выбор типа усилителя зависит от конкретных условий приема и требуемого усиления сигнала.
Как сделать антенный усилитель своими руками
Сборка простого антенного усилителя вполне доступна для самостоятельного изготовления. Рассмотрим пошаговую инструкцию:
Необходимые компоненты:
- Транзистор ВЧ (например, BFR91)
- Резисторы: 100 Ом, 470 Ом, 1 кОм
- Конденсаторы: 10 пФ, 1 нФ, 10 нФ
- Катушка индуктивности 100 нГн
- Печатная плата
- Разъемы для подключения кабеля
Порядок сборки:
- Подготовьте печатную плату по схеме усилителя
- Припаяйте компоненты согласно схеме
- Установите входной и выходной разъемы
- Поместите устройство в экранирующий корпус
- Подключите питание 5-9В
При сборке важно использовать качественные компоненты и соблюдать правила монтажа высокочастотных устройств. Готовый усилитель необходимо настроить для получения максимального усиления.
Популярные схемы антенных усилителей
Рассмотрим несколько проверенных схем антенных усилителей для самостоятельного изготовления:
1. Однокаскадный усилитель на транзисторе BFR91
Простая и эффективная схема с коэффициентом усиления около 10 дБ в диапазоне 50-800 МГц.
2. Двухкаскадный усилитель на BFG135
Обеспечивает усиление до 20 дБ в широкой полосе частот. Имеет хорошую линейность.
3. Усилитель на микросхеме MAR-6
Компактная схема с усилением 18 дБ. Отличается простотой реализации.
При выборе схемы учитывайте требуемые характеристики и имеющуюся элементную базу.
Рейтинг лучших готовых антенных усилителей
Если самостоятельная сборка кажется сложной, можно приобрести готовый антенный усилитель. Вот рейтинг популярных моделей:
- Рэмо BAS-8101 — компактный усилитель с питанием от USB
- LANS LA 103 — мощный усилитель для сложных условий приема
- Дельта ЦНВЧ-ДМВ — бюджетный вариант для цифрового ТВ
- Skylink TR-9001 — усилитель с раздельными входами МВ/ДМВ
- RTM LA-054D — универсальный усилитель с регулировкой усиления
При выборе обращайте внимание на коэффициент усиления, диапазон частот и уровень шума усилителя.
Настройка и подключение антенного усилителя
Правильное подключение и настройка антенного усилителя критически важны для его эффективной работы:
Порядок подключения:
- Установите усилитель как можно ближе к антенне
- Подключите антенну ко входу усилителя
- Соедините выход усилителя с телевизором
- Подайте питание на усилитель
Настройка усилителя:
- Отрегулируйте коэффициент усиления для получения оптимального качества изображения
- Избегайте чрезмерного усиления, вызывающего перегрузку входных цепей телевизора
- При необходимости используйте аттенюатор для ослабления слишком сильного сигнала
Правильно настроенный усилитель должен обеспечивать четкое изображение без шумов и искажений.
Типичные проблемы при использовании антенных усилителей
При эксплуатации антенных усилителей могут возникать следующие проблемы:
- Самовозбуждение усилителя из-за паразитных обратных связей
- Интермодуляционные искажения при слишком большом уровне входного сигнала
- Увеличение уровня шумов при чрезмерном усилении слабого сигнала
- Неравномерность амплитудно-частотной характеристики
- Выход из строя из-за статического электричества или грозовых разрядов
Для устранения этих проблем важно правильно выбирать, устанавливать и настраивать антенный усилитель. При необходимости следует использовать дополнительные устройства защиты.
Категория: Антенны В последнее время во многих городах появляются каналы местного коммерческого телевидения, работающие в основном на ДМВ, но часто и на MB. Однако из-за малых мощностей недорогих телевизионных передатчиков, специфики распространения ДМВ и многих других факторов (высота расположения передающей антенны, её конструкция, рельеф местности) зона уверенного приема таких телепередатчиков оказывается всего несколько километров. При этом особенно сильно страдают телезрители, проживающие на окраине города, поскольку телепередатчик обычно устанавливается в центре города. Чтобы обеспечить приличное качество приема приходится применять сложные антенны, настроенные на конкретный канал, и малошумящие антенные усилители. Такие же проблемы возникают и у жителей сельской местности.Предлагаемый антенный усилитель рассчитан на эксплуатацию в таких условиях, он прост в изготовлении и настройке и имеет такие характеристики: 1. Принципиальная схема усилителя показана на рисунке. Усилитель широкополосной, на его входе нет никаких резонансных цепей. Сигнал от антенны поступает на вход усилителя, входное сопротивление которого понижено до 75 Ом при помощи резистора R1. Диоды VD1 и VD2 служат для защиты входа усилителя от статических разрядов, которые могут проникать через антенну. Усилитель двухкаскадный, оба каскада усиления построены по схеме с общим эмиттерным и емкостной связью между каскадами. Стабилизация режимов транзисторов по постоянному току осуществляется при помощи отрицательных обратных связей через резисторы R2 и R5. Такая стабилизация позволяет соединить эмиттеры транзисторов непосредственно с общим проводом, что обеспечивает высокий устойчивый коэффициент усиления каскадов. Малые сопротивления нагрузок каскадов (резисторы R3 и R6) исключают возможность самовозбуждения усилителя на низких частотах. Питается усилитель непосредственно от источника питания +12В телевизора УСЦТ. Не исключается возможность питания от отдельного сетевого адаптера. В любом случае питание поступает по отдельному экранированному кабелю, который подключается к разъему +12V. Усилитель располагают вблизи от антенны, поэтому длина кабеля питания получается равной длине кабеля, идущего к антенному гнезду телевизора. Монтируется усилитель в корпусе, спаянном из латунных пластин, или из жести. Корпус имеет размеры 50x70x20 мм. Каскады располагаются вдоль корпуса соответственно принципиальной схеме. На одном торце расположен разъем для подключения антенны, на противоположном — два разъема, один для подключения кабеля от антенного гнезда телевизора, а другой — для подачи питания. Настройка антенного усилителя заключается в установке коллекторных токов транзисторов подбором номиналов резисторов R2 и R5, ток коллектора VT1 равен 3 mА, коллектора VT2 = 5 mА. |
| Поделитесь с друзьями ссылкой на схему: |
Неравномерность АЧХ во всем телевизионном диапазоне не более………………….. 3 дб.
Схемы антенных усилителей
В статье подробно рассматриваются схемы антенных усилителей, принцип работы и основные характеристики. Усилители подходят для приема цифровых каналов формата DVB T и DVB T2 транслируемых в соответствующих усилителям диапазонах частот.
Усилитель в телевизионной приемной антенне предназначен, главным образом, для увеличения чувствительности, ограниченную шумами, а во вторую очередь для компенсации потерь принимаемого сигнала в коаксиальном кабеле. Сами телевизоры обладают весьма большим запасом собственного усиления, т.е. имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией.
И наконец, наиболее низкая — чувствительность, ограниченная шумами. Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов линейного тракта, а не коэффициент усиления.
Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20. Для телевизоров третьего — пятого поколения чувствительность, ограниченная шумами, равна 50-100 мкВ. Однако при отношении сигнал/шум (с/ш) равном 20, наблюдаются плохое качество изображения и разборчивость только крупных деталей. Для получения изображения хорошего качества следует подать на антенный вход телевизора полезный сигнал примерно в 4 раза больший, т.е. обеспечить отношение с/ш около 80.
Используемые в настоящее время кабели с волновым сопротивлением 75 Ом в зависимости от конструкции и качества диэлектрика имеют погонное затухание 0,07 — 0,18 дБ/м в метровом и 0,25 — 0,6 дБ/м в дециметровом диапазоне волн. При длине кабеля 2…4 м общее затухание может составлять 1,2 — 2,4 дБ.
Любой усилитель имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром усилительного элемента следует считать его коэффициент шума Кш.
Для единой оценки шумов многокаскадного тракта существует показатель приведенного коэффициента шума Кш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т.е. Кш = Кш.вых / КУ. Так как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда Кш.вых= Кш1КУ, где Кш1 — коэффициент шума первого транзистора.
Следовательно, получим Кш= Кш1, т.е. приведенный коэффициент шума усилительной части в основном определяется коэффициентом шума первого транзистора. Отсюда вытекает вывод — применение активной части может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора.
Частотный диапазон антенного усилителя должен обеспечить усиление сигнала в полосе частот вещательного телевидения f = 48-790 МГц. Для увеличения динамического диапазона усилитель должен иметь отрицательную обратную связь.

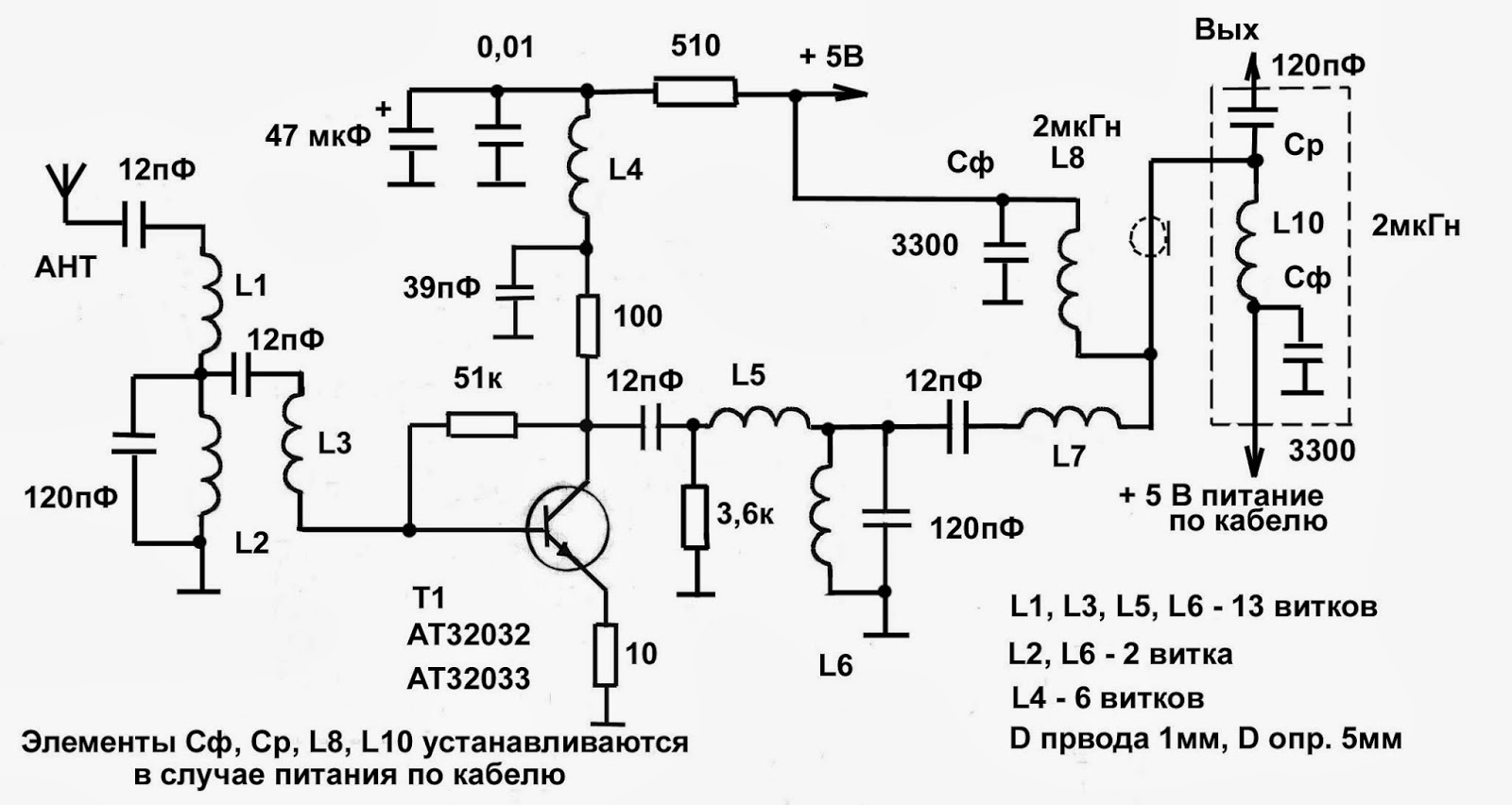

На рисунке 1 представлена схема однокаскадного антенного усилителя с трансформаторным входом и открытым асимметричным выходом, обеспечивающим возможность дистанционной запитки усилительного модуля по сигнальному кабелю. Такая однокаскадная схема обладает высокой устойчивостью и легко каскадируется.
Для просмотра нажмите на рисунок.
Рис. 1. Схема однокаскадного антенного усилителя.
Точки возбуждения антенны подключаются непосредственно в балансное сечение трансформатора Тр1, который обеспечивает широкополосное согласование входа антенны с входом усилительного каскада. Усилительный элемент VT1 включен по схеме с общим эмиттером. Это позволяет реализовать большее полосовое усиление и лучшие шумовые свойства схемы сравнительно с другими вариантами включения. Эффекты влияния граничной частоты транзистора по крутизне на изменение коэффициента усиления и входного сопротивления в диапазоне рабочих частот компенсируются за счет использования в схеме комбинированных частотно-зависимых обратных связей параллельного и последовательного типа. Параллельная обратная связь выполнена на элементах R3, C1, L1. Резистор R3 определяет согласование усилительного модуля в присоединительных стыках в метровом и нижней части дециметрового диапазона.
В верхней части рабочего диапазона, где усиление спадает на 2-4 дБ, индуктивность L1 ослабляет действие этой обратной связи, выравнивая амплитудно-частотную характеристику (АЧХ). Конденсатор C1 обеспечивает развязку цепи обратной связи с контуром питания и одновременно формирует низкочастотный срез передаточной характеристики устройства. Цепь R4, C3 является элементом последовательной обратной связи по току, определяющей основные параметры каскада в малосигнальном режиме: резистор R4 задает номинальный коэффициент усиления каскада, а настройкой C3 регулируется подъем АЧХ в верхней части рабочего диапазона. Заданные параметры динамического диапазона обеспечиваются выбором типа транзистора и его режимом работы. В представленной схеме режим работы каскада по постоянному току задается R4 совместно с элементами базового делителя R1 и R2. Конденсатор С2 шунтирует R1 и обеспечивает асимметричность подключения Тр1 в схему модуля. Усилительный модуль, реализованный на среднемощном транзисторе третьего поколения, обеспечивает коэффициент усиления 15 дБ в полосе частот 40-800 МГц, коэффициент шума устройства не превышает 3,5 дБ, а динамический диапазон для телевизионных сигналов составляет 75 дБ.
Снижение коэффициента шума и реализация большей линейности устройства возможны при использовании в схеме сложных активных элементов с каскодным включением либо при переходе к двухтранзисторным каскадам.
Две принципиальные схемы антенных усилителей, представляющие собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ представлены на рис. 2.
Усилитель на рис. 2,а содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с собственно антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ.
Рис. 2,а. Схема двухкаскадного антенного усилителя.
Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает его усиление.
Частотная коррекция в первом каскаде отсутствует. Второй каскад также выполнен на транзисторе по схеме с ОЭ и ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором С3, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора С3 оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя. К недостаткам такой схемы усилителя можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.
Аналогично построен и усилитель на рис. 2,б , который также имеет два каскада, собранные по схеме с ОЭ. Он отличается от предыдущего усилителя лучшей развязкой по цепям питания через Г-образные фильтры L1 C6, R5 C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3 C5 R6) второго каскада и переходного конденсатора С7 на выходе.
Рис. 2,б. Схема двухкаскадного антенного усилителя.
В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. В качестве мер повышения устойчивости можно предложить включение транзисторов по каскодной схеме с ОЭ-ОБ.
Каскодное включение транзисторов VT1 и VT2 (рис. 3) позволяет реализовать хорошую однонаправленность и получить большую широкополосность усилительного модуля. Это дает возможность отказаться от использования сигнальных обратных связей, стабилизирующих и корректирующих амплитудно-частотную характеристику а также входной и выходной импедансы звена.
Здесь коэффициент передачи и присоединительные параметры схемы задаются режимно. Для уменьшения влияния паразитных индуктивностей общих выводов, снижающих коэффициент усиления каскада на верхних частотах, эмиттерные выводы входных танзисторов соединяются непосредственно с корпусом, а режим работы стабилизируется фиксированным током базы. Высокочастотный срез регулируется индуктивностью L1, включенной в коллекторную цепь оконечного транзистора.
Рис. 3. Схема антенного усилителя с каскодным включением VT.
Диапазонная корректировка и стабилизация выходного сопротивления модуля производятся резистивно-емкостными цепями. Каскодная схема при реализации оптимального режима работы транзисторов позволяет получить пониженные интермодуляционные искажения.
При наличии антенны МВ-ДМВ, конструктивно выполненной в виде двух электрически не соединенных антенн возможно использовать усилительный модуль, который усиливает сигналы от каждой из них, суммирует и передает к ТВ-приемнику по одному кабелю.
Питание усилителя подается по этому же кабелю. Принципиальная схема такого антенного усилителя изображена на рисунке 4. Он содержит два независимых канала усиления. Сигнал с антенны МВ поступает на контакты ХТ1, ХТ2, к которым подключен входной каскад канала МВ, собранного на транзисторах VT1, VT2 по схеме дифференциального усилителя. Это позволяет получить хорошее согласование с высокоомными антеннами, а также подавить синфазные помехи.
Рис. 4. Схема антенного усилителя с раздельными входами МВ и ДМВ
На входе каскада установлены катушки L1, L2, устраняющие накопление зарядов статического электричества на некоторых антеннах, а также диоды VD1 — VD4, защищающие усилитель от грозовых разрядов. На транзисторе VT5 собран дополнительный усилительный каскад. Коэффициент передачи канала равен 15…20 дБ. Сигналы МВ проходят на кабель через фильтр НЧ L6 C19 L7 с частотой среза 250 МГц. Через этот же фильтр и дроссель L5 на канал приходит питающее напряжение с кабеля снижения.
Кроме того, фильтр не пропускает сигналы ДЦВ.
Канал усиления ДМВ представляет собой два последовательно включенных однотипных усилительных каскада. Первый из них собран на транзисторах VT3, VT4 по схеме с гальванической связью, благодаря чему происходит автоматический выход на заданный рабочий режим и его поддержание при изменении температуры и питающего напряжения. На входе каскада установлен фильтр ВЧ C1 L3 C2 с частотой среза 450 МГц, который подавляет низкочастотные сигналы и помехи. Аналогичный фильтр ВЧ C21 L9 C22 на выходе второго каскада пропускает сигналы ДМВ и не пропускает сигналы МВ. Следовательно, фильтры на выходах каналов взаимно их развязывают. Катушка L4 обеспечивает согласование между каскадами канала ДМВ и коррекцию суммарной АЧХ. Общее усиление канала равно 32…36 дБ. Канал ДМВ питается через дроссель L8 с кабеля снижения. Усилительный модуль питается напряжением 12 В при токе не менее 70 мА.
Важно отметить, что модули с каскадно-цепочечной структурой обычно обеспечивают большую линейность передаточной характеристики, что связано, в первую очередь, с возможностью раздельной настройки каскадов (оптимизация передаточной характеристики, режимов согласования и параметров динамического диапазона), при которой пороги перегрузки наращиваются эстафетно и пропорционально увеличению коэффициента передачи.
Сравнительный анализ технических решений и функционально-энергетических характеристик модулей показывает, что в качестве базовых структур при проектировании усилительных модулей для активных широкополосных антенн целесообразно выбирать схемы с цепочечным включением каскадов с комбинированными частотно-зависимыми обратными связями. Причем, в первом каскаде глубина обратной связи выбирается исходя из требуемого значения коэффициента шума и стабильности присоединительного импеданса. Режим работы и тип транзистора выходного каскада в основном определяются требуемой нагрузочной способностью модуля.
