Как сделать простую антенну своими руками. Какие бывают виды антенн для разных частот. Какие материалы использовать для изготовления антенн в домашних условиях. Как рассчитать параметры антенны. Какие схемы антенн подходят для приема цифрового ТВ.
Основные принципы работы антенн
Антенна представляет собой устройство для излучения или приема радиоволн. Ее основная функция — преобразование электрического сигнала в электромагнитные волны и наоборот. Рассмотрим ключевые особенности работы антенн:
- Антенна является своеобразным преобразователем энергии — электрической в электромагнитную и обратно
- Излучение происходит за счет колебаний электронов в проводнике антенны под действием переменного электрического тока
- Эффективность антенны зависит от ее размеров относительно длины волны принимаемого/передаваемого сигнала
- Антенна имеет определенную диаграмму направленности — область пространства, в которой происходит излучение/прием
- Важными параметрами являются входное сопротивление, коэффициент усиления, поляризация и полоса пропускания антенны
Понимание этих базовых принципов необходимо для грамотного проектирования и изготовления антенн.
Виды антенн и их особенности
Существует множество различных типов антенн, каждый из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные виды:
Дипольная антенна
Это простейшая антенна, состоящая из двух проводников длиной λ/4 каждый (где λ — длина волны). Основные характеристики:
- Входное сопротивление около 73 Ом
- Диаграмма направленности в виде «восьмерки»
- Коэффициент усиления 2.15 дБи
- Широкая полоса пропускания

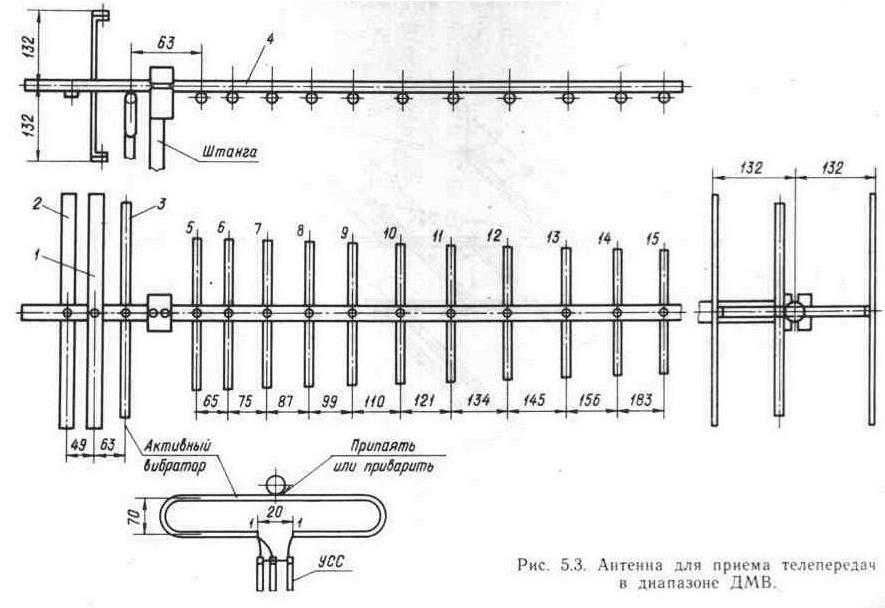

Антенна типа «волновой канал»
Состоит из активного вибратора и нескольких пассивных элементов. Особенности:
- Высокая направленность
- Усиление до 12-17 дБ
- Узкая диаграмма направленности
- Сравнительно узкая полоса пропускания
Рамочная антенна
Представляет собой замкнутый проводник в виде рамки. Характеристики:
- Компактные размеры
- Низкая эффективность на низких частотах
- Диаграмма направленности в виде «восьмерки»
- Слабая чувствительность к электрической составляющей поля
Выбор конкретного типа антенны зависит от требований к системе связи, рабочей частоты и условий эксплуатации.
Расчет параметров антенн
Для создания эффективной антенны необходимо правильно рассчитать ее основные параметры. Рассмотрим основные формулы и принципы расчета:
Длина волны
Длина волны λ рассчитывается по формуле:
λ = c / f
где c — скорость света (≈3*10^8 м/с), f — частота сигнала в Гц.
Длина диполя
Общая длина диполя составляет λ/2. Для расчета длины плеча диполя в метрах можно использовать формулу:
L = 142.5 / f
где f — частота в МГц.
Входное сопротивление
Для полуволнового диполя в свободном пространстве входное сопротивление составляет около 73 Ом. Однако на практике оно может отличаться из-за влияния окружающих объектов.
Коэффициент усиления
Усиление антенны G относительно изотропного излучателя выражается в дБи и рассчитывается как:
G = 10 * log(D)
где D — коэффициент направленного действия антенны.
Правильный расчет этих параметров позволит создать антенну с оптимальными характеристиками для конкретного применения.
Материалы для изготовления антенн
Выбор подходящих материалов играет важную роль при самостоятельном изготовлении антенн. Рассмотрим основные варианты:
- Медный провод — отличный проводник, устойчив к коррозии, легко паяется
- Алюминиевые трубки — легкие, недорогие, подходят для жестких конструкций
- Стеклотекстолит — используется в качестве диэлектрика в печатных антеннах
- Коаксиальный кабель — для изготовления согласующих устройств и фидерных линий
- ПВХ трубы — в качестве изоляторов и элементов крепления
При выборе материалов следует учитывать их электрические свойства, механическую прочность и устойчивость к внешним воздействиям. Для ВЧ и СВЧ антенн особенно важно использовать материалы с низкими диэлектрическими потерями.
Самодельные антенны для приема цифрового ТВ
Переход на цифровое телевещание открыл новые возможности для самостоятельного изготовления ТВ антенн. Рассмотрим несколько простых конструкций:
Дипольная антенна с рефлектором
Состоит из активного диполя и пассивного рефлектора. Обеспечивает неплохое усиление в диапазоне ДМВ. Основные размеры:
- Длина плеча диполя — 150 мм
- Расстояние между плечами — 10 мм
- Длина рефлектора — 340 мм
- Расстояние от диполя до рефлектора — 70 мм
Широкополосная «бабочка»
Простая в изготовлении антенна с широкой полосой приема. Параметры:
- Общая длина — 280 мм
- Ширина в широкой части — 140 мм
- Угол раскрыва — 60°
Такие конструкции позволяют принимать цифровые ТВ каналы в радиусе до 30-40 км от передатчика при установке на улице.

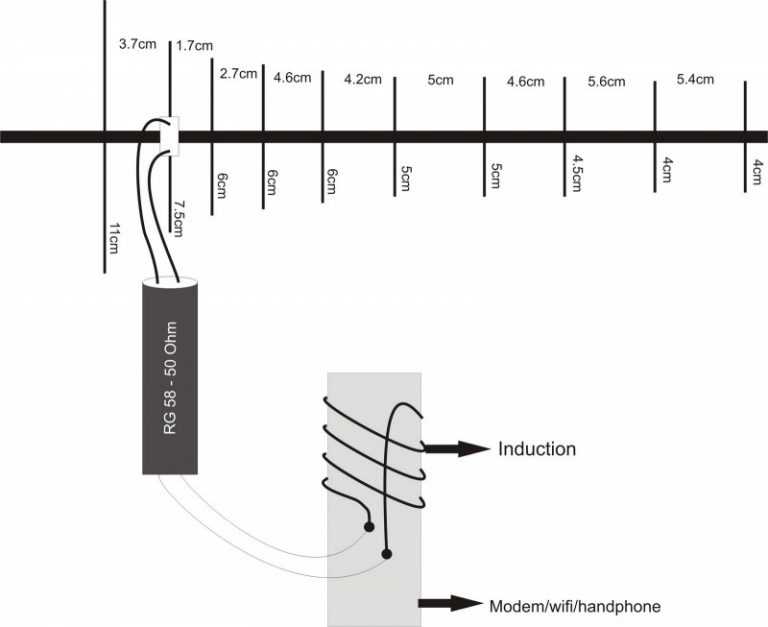

Особенности изготовления Wi-Fi антенн
Wi-Fi антенны работают в диапазоне 2.4 ГГц или 5 ГГц и имеют ряд особенностей при самостоятельном изготовлении:
- Малые размеры элементов из-за высокой частоты
- Необходимость точного соблюдения размеров
- Использование качественных ВЧ разъемов
- Экранирование от помех
Одной из популярных конструкций является «банка» — цилиндрический волновод с возбудителем. Она обеспечивает усиление 10-12 дБи при размерах:
- Диаметр банки — 100 мм
- Длина — 150 мм
- Длина вибратора — 31 мм
При изготовлении Wi-Fi антенн важно соблюдать все размеры с точностью до 1 мм.
Измерение параметров самодельных антенн
После изготовления антенны необходимо измерить ее основные параметры, чтобы убедиться в правильности конструкции. Основные методы измерений:
Коэффициент стоячей волны (КСВ)
Измеряется с помощью КСВ-метра, включенного между передатчиком и антенной. Показывает степень согласования антенны с фидером. Для большинства антенн приемлемым считается КСВ не более 1.5.
Диаграмма направленности
Снимается путем вращения антенны относительно эталонного источника сигнала и измерения уровня принимаемого сигнала. Позволяет определить ширину главного лепестка и уровень боковых.
Коэффициент усиления
Измеряется сравнением с эталонной антенной. Показывает, насколько данная антенна эффективнее изотропного излучателя.
Правильное измерение этих параметров позволит оценить качество изготовленной антенны и при необходимости внести корректировки в ее конструкцию.
