Как устроена схема аварийной сигнализации и указателей поворота ВАЗ 2106. Какие бывают неисправности системы. Как заменить реле поворотов на ВАЗ 2106. Пошаговая инструкция по замене реле.
Устройство системы аварийной сигнализации и указателей поворота ВАЗ 2106
Система аварийной сигнализации и указателей поворота ВАЗ 2106 включает следующие основные элементы:
- Реле-прерыватель указателей поворота и аварийной сигнализации
- Подрулевой переключатель указателей поворота
- Кнопка включения аварийной сигнализации
- Лампы указателей поворота в фарах и задних фонарях
- Боковые повторители указателей поворота
- Контрольная лампа включения указателей поворота на панели приборов
Центральным элементом системы является реле-прерыватель, которое обеспечивает прерывистое включение ламп указателей поворота с определенной частотой. Оно расположено под панелью приборов со стороны водителя.
Схема подключения указателей поворота и аварийной сигнализации
Схема подключения системы аварийной сигнализации и указателей поворота ВАЗ 2106 выглядит следующим образом:
- От аккумулятора питание подается на предохранитель и далее на реле-прерыватель
- От реле-прерывателя идут провода на подрулевой переключатель и кнопку аварийной сигнализации
- От переключателя и кнопки аварийки провода идут к лампам указателей поворота
- Контрольная лампа на панели приборов подключена параллельно лампам указателей
При включении указателей поворота или аварийной сигнализации реле-прерыватель начинает периодически замыкать и размыкать цепь, обеспечивая мигание ламп.
Типичные неисправности указателей поворота и аварийной сигнализации
Владельцы ВАЗ 2106 нередко сталкиваются со следующими проблемами в работе указателей поворота и аварийки:
- Не работают указатели поворота с одной стороны
- Указатели поворота мигают слишком часто или редко
- Не работает аварийная сигнализация
- Указатели поворота не выключаются автоматически после завершения маневра
- Отсутствует характерный щелчок при работе указателей
В большинстве случаев причиной является выход из строя реле-прерывателя. Также возможны обрывы проводов, окисление контактов или перегорание ламп.
Признаки неисправности реле поворотов ВАЗ 2106
Определить неисправность реле указателей поворота можно по следующим признакам:
- Отсутствие характерного щелчка при включении поворотников
- Слишком частое или редкое мигание ламп
- Одновременное мигание обоих указателей поворота
- Отсутствие автоматического выключения после поворота
- Неработающая аварийная сигнализация
При обнаружении этих симптомов рекомендуется проверить исправность реле и при необходимости заменить его.
Как проверить работоспособность реле поворотов
Проверить исправность реле поворотов ВАЗ 2106 можно следующим образом:
- Снимите реле, расположенное под панелью приборов
- Подайте на контакты 1 и 4 напряжение 12В от аккумулятора
- Подключите лампочку между контактами 2 и 3
- Исправное реле должно обеспечить прерывистое включение лампочки
Если лампочка не мигает или горит постоянно, реле неисправно и требует замены. Также можно проверить сопротивление обмотки реле мультиметром — оно должно быть в пределах 60-90 Ом.
Выбор нового реле поворотов для замены
При выборе нового реле поворотов для ВАЗ 2106 следует учитывать следующие моменты:
- Напряжение питания — 12В
- Количество контактов — 4 шт
- Частота прерывания — 60-120 импульсов в минуту
- Совместимость с автомобилями ВАЗ
- Желательно выбирать реле проверенных производителей
Рекомендуемые модели реле: РС-951, РС-57, 23.3747. Можно использовать как оригинальные детали, так и аналоги от известных брендов автозапчастей.
Пошаговая инструкция по замене реле поворотов
Замена реле поворотов на ВАЗ 2106 выполняется в следующей последовательности:
- Отсоедините клемму аккумулятора
- Снимите нижнюю часть панели приборов
- Найдите реле поворотов — оно расположено в левой части под панелью
- Отсоедините от реле колодку с проводами
- Выньте старое реле из посадочного места
- Установите новое реле
- Подключите колодку с проводами
- Установите панель приборов на место
- Подключите аккумулятор и проверьте работу указателей поворота
Вся процедура занимает 15-20 минут. При аккуратном выполнении замена реле не представляет сложности даже для начинающего автолюбителя.
Особенности установки электронного реле поворотов
Вместо штатного электромеханического реле на ВАЗ 2106 можно установить современное электронное реле. Его преимущества:
- Более стабильная частота мигания
- Отсутствие механического износа
- Меньшее энергопотребление
- Компактные размеры
При установке электронного реле необходимо учитывать следующие моменты:
- Требуется надежная изоляция контактов
- Из-за меньших размеров может потребоваться доработка места крепления
- Необходимо правильно подключить все 4 контакта согласно схеме
При правильной установке электронное реле обеспечит более стабильную и долговечную работу указателей поворота.
Диагностика других неисправностей системы аварийной сигнализации
Если замена реле не решила проблему с работой указателей поворота или аварийной сигнализации, необходимо проверить:
- Целостность предохранителя цепи указателей поворота
- Исправность подрулевого переключателя и кнопки аварийки
- Состояние проводки и разъемов
- Работоспособность ламп указателей поворота
Для диагностики потребуется мультиметр и схема электрооборудования ВАЗ 2106. При отсутствии навыков самостоятельного ремонта рекомендуется обратиться в автосервис.
|
Главная › Новости Опубликовано: 28.08.2018 Повороты и аварийка ВАЗ 2106. Определение неисправности

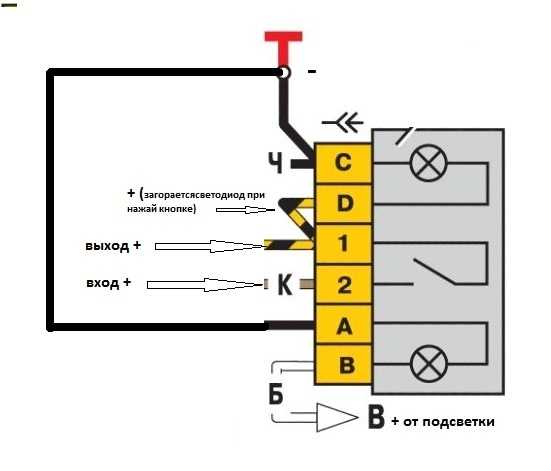

Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106.ваз 2106 7 — датчик включения электродвигателя вентилятора ваз 2106 8 — реле16 защищает цепь указателей поворота и аварийной сигнализации. Аварийная сигнализация на ВАЗ 2101 — установка — желтая копейка — Часть 5 — Продолжительность: 10:57 КОЛХОЗ 10 849 просмотров.Доработка аварийки на 2106 !!! ч.1 — Продолжительность: 3:50 Дмитрий Беркут 1 376 просмотров. Реле указателей поворота ВАЗ классика. Проверка, схема, принцип работы. Кнопка включения аварийной сигнализации. Аварийная сигнализация. Устройство и принцип работы. Желательно куски разных цветов.  Контакты кнопки 1 и 3 соединяем с подрулевым переключателем указателей поворота, порядок подключения неважен.Теперь у вас есть аварийная сигнализация, пользуемся и радуемся Спасибо за статью, RavenDark. . 3. Реле поворотников и аварийной сигнализации от ВАЗ 2106. (четыре контакта).10.Указатели поворота в задних фонарях. В качестве схемы для подключения используем схему от ВАЗ 2106 с шестиконтактной кнопкой, включения аварийной сигнализации. Схема включения аварийной сигнализации и указателей поворота ВАЗ-2106. Повороты и аварийка ВАЗ 2106. Работа реле поворотов и аварийки ВАЗ . Электрическая схема автомобиля ваз 2106 поворота и аварийной сигнализации 35 электродвигатель отопителя 36 выключатель стоп сигнала Схема включения фар ваз 2106 схема системы аварийной сигнализации и указателей поворотов ваз 2103 автомобили ВАЗ 2106 1976-2005 Аварийная сигнализация и указатели поворотов. Схема системы аварийной сигнализации и указателей поворота.Режим аварийной сигнализации (мигают все указатели поворотов) включается специальным выключателем, который установлен в Схема включения аварийной сигнализации и указателей поворота на автомобилях ВАЗ-2106: 1 — подфарники 2 — боковые указатели поворота 3 — аккумуляторная батарея 4 — генератор 5 — выключатель зажигания 6 — основной блок предохранителей 7 Установка аварийной сигнализации на ВАЗ 2101 волнует многих владельцев данного автомобиля, ведь на «копейке» ее нет. Теперь нужно определить место, где будет установлена кнопка включения аварийки. Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг. 1 передние фонари 2 боковые указатели поворота 3 аккумуляторная батарея 4 реле контрольной лампы заряда аккумуляторной батареи 5 реле включения ближнего света фар Схема включения указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106: 1. — Подфарники ВАЗ 2106. 2. — Боковые указатели поворота. Схема включения указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106: 1 — подфарники 2 — боковые указатели поворота 3 — аккумуляторная батарея 4 — генератор 5 — выключатель зажигания 6 — основной блок предохранителей 7 8. Левые фары (дальний свет) и контрольная лампа включения дальнего света. F4.Указатели поворота в режиме аварийной сигнализации.Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106. Устройство реле поворотов ВАЗ 2106. Наиболее частые неисправности прибора.следует помнить, что поворотные модели совместимы с релейными блоками аварийной сигнализации, а осветительные — с устройствами включения двигателя вентилятора, клаксона Схема включения указателей поворота и аварийной сигнализации ВАЗ 2106. Основные элементы электрической цепи. Схема электрооборудования ВАЗ-2107. Схема подключения генератора 37.3701. Схема подключения поворотов и аварийной сигнализации. В качестве схемы для подключения используем схему от ВАЗ 2106 с шестиконтактной кнопкой, включения аварийной сигнализации.10.Кнопка включения аварийной сигнализации. 11.Указатели поворота в задних фонарях. Киньте ссылку на схему подключения реле поворотов и аварийной сигнализации 71.3777, применяемых на автомобилях ВАЗ-2104, -2105, -2106, -2107, «Нива». Схема включения указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106:1 — подфарники 2 — боковыеВ качестве схемы для подключения используем схему от ВАЗ 2106 с шестиконтактной кнопкой, включения аварийной сигнализации. Схема включения указателей поворота и аварийной сигнализации показана на рис.Контрольная лампа указателей поворота. Рубрики: схемы включения. Bookmark the permalink. Схема включения наружного освещения Ваз 2106: 1 — передние фонари с лампами габаритного света 2 — аккумуляторная батарея 3 — генератор 4Схема системы аварийной сигнализации и указателей поворота Ваз 2106:1 — передние фонари с лампами указателей поворота 2указателей поворота и аварийной сигнализации 11 — спидометр с контрольной лампой включения указателей поворота 12 — лампы указателейСхема электрооборудования автомобиля ВАЗ-2106: 1 — боковые указатели поворота 2 — подфарники 3 — наружные фары 4 В качестве схемы для подключения используем схему от ВАЗ 2106 с шестиконтактной кнопкой, включения аварийной сигнализации. 10.Кнопка включения аварийной сигнализации. 11.Указатели поворота в задних фонарях. Схема подключения поворотников ВАЗ-2106. Реле прерыватель аварийной сигнализации и указателей поворота. Предлагаем вашему вниманию схему включения указателей поворота и аварийной сигнализации ВАЗ-2106: 1 — подфарники. Электрическая схема автомобиля ВАЗ 2106.блок предохранителей 31 основной блок предохранителей 32 реле-прерыватель аварийной сигнализации и указателей поворота 33 реле включения обогрева заднего стекла 34 выключатель стоп-сигнала 35 Реле указателей поворота ВАЗ 2106 и сигнализации аварийного типа, работающее в прерывистом режиме. Лампочка- сигнализатор включения поворотов, расположенная в датчике скорости (спидометре). Кнопка остановки мигания « аварийки». — реле поворотников и аварийной сигнализации от ВАЗ 2106 (четыре контакта).10.Кнопка включения аварийной сигнализации. (Нумеровка контактов кнопки по схеме (сверху — вниз) 4-2-8-1-7-3 ) 11.Указатели поворота в задних фонарях. |
© 2008 — 2012
offroad. net.ua
. All rights reserved.
|
Указатели поворота в задних фонарях. Нумеровка контактов реле по схеме (слева — направо) 4-2-1-3. Схема включения указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106: 1 — подфарники 2 — боковые указатели поворота 3 — аккумуляторная батарея 4 — генератор 5 — выключатель зажигания 6 — основной блок предохранителей 7 Помогите, пожалуйста, найти схему реле указателя поворотов на ВАЗ 2106.Выключатель аварийной сигнализации. Задние фонари ВАЗ 2106. Переключатель указателей поворота в трехрычажном переключателе. Ремонт и видео про схема включения поворотов и аварийной сигнализации ваз 2106 — заходите сюда. Все о ремонте. Здесь мы учим ремонтировать авто своими силами. А это схема включения поворотов и аварийной сигнализации ВАЗ-2106А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты): Подключение выполняем в следующей последовательности Реле указателей поворота ВАЗ 2106 и сигнализации аварийного типа, работающее в прерывистом режиме. Лампочка- сигнализатор включения поворотов, расположенная в датчике скорости (спидометре).
3. Реле поворотников и аварийной сигнализации от ВАЗ 2106. (четыре контакта).10.Указатели поворота в задних фонарях. В качестве схемы для подключения используем схему от ВАЗ 2106 с шестиконтактной кнопкой, включения включения дальнего света фар ваз 2106 28 — реле стеклоочистителя 29 — дополнительный блок предохранителей 30лампы стояночного тормоза 33 — штепсельная розетка переносной лампы 34 — реле-прерыватель указателей поворота и аварийной сигнализации 35 поворотники это лампы, которые включаются в автомобиле заблоговременно перед началом маневра поворотов. Предлагаем вашему вниманию схему включения указателей поворота и аварийной сигнализации ВАЗ-2106: 1 — подфарники 2 — боковые указатели поворота 3 Аварийная сигнализация и указатели поворотов Ваз 2106 Жигули. Схема системы аварийной сигнализации и указателей поворота.Режим аварийной сигнализации (мигают все указатели поворотов) включается специальным выключателем, который установлен в панели Обсуждайте, добавляйте Ценную, проверенную информацию, с удовольствием добавлю в статью схема включения указателей поворота и аварийной сигнализации ваз 2106.
Реле поворотов ВАЗ 2106 должны быть всегда исправны
Такой элемент электрооборудования «шестерки», как реле поворотов ВАЗ 2106, предназначен для сигнализирования пешеходам и транспортным средствам о том, что данный автомобиль собирается двигаться по другой траектории движения (совершить поворот в ту или иную сторону).
Штатное реле указателей поворотов ВАЗ 2106, цена которого составляет незначительную сумму и вполне доступно любому российскому автолюбителю, является обязательным средством предупреждения об изменении движения для транспортного средства за счет принятой среди автомобилистов системой сигналов и располагается под панелью приборов в районе водительского места. Непосредственно электрическая схема реле поворотов «шестерки» и ее позиция в системе электрооборудования транспортного средства расположена ниже
причем нумерация на рисунке расшифровывается так:
- Подфарники «шестерки».
- Указатели поворота бокового назначения.
- АКБ.
- Генераторное устройство.
- Замок зажигания.
- Блочное устройство для концентрации предохранительных элементов, защищающих все электрические цепи энергооборудования автомобиля.
- Реле указателей поворота ВАЗ 2106 и сигнализации аварийного типа, работающее в прерывистом режиме.
- Лампочка-сигнализатор включения поворотов, расположенная в датчике скорости (спидометре).
- Кнопка остановки мигания «аварийки».
- Кормовая оптика.
- Элемент переключения поворота в переключателе трехпозиционного типа.
Необходимая замена реле поворотов ВАЗ 2106 начинается с подготовки рабочего места для проведения такой технологической операции. Для этого требуется:
- Освободить от зажимов щиток приборов, для чего используем отвертку с тонким жалом или шило.
- Затем отжимаем распорные фиксаторы в местах установки и вытаскиваем комбинацию приборов внутрь салона.
- Разъединяем колодки проводов, предварительно пометив их маркером или краской.
- Отвинчиваем трос датчика скорости.
- Подсоединяем провод с голубой изоляцией к третьему разъему обновленного изделия, который является контактом контрольной лампы на комбинации приборов.
- Прикручиваем к четвертому разъему обновленного изделия свободный участок провода, который затем подсоединяем к «массе» (месту крепления новой «релюшки»).
- Соединяем провод с бело-черной изоляцией (в некоторых моделях – с фиолетовой оплеткой) и второй разъем реле поворотов, а также с седьмым разъемом, который выходит на кнопку аварийной сигнализации (номерные обозначения указаны на задней части детали).
- Провод с оранжевой оплеткой с цифрой 4 подсоединяем к контакту №2 кнопки выключения.
- Первый выходной контакт реле указателей поворота ВАЗ 2106 подсоединяем с контактом №4 аварийного пускателя.
- Восьмой разъем аварийного пускателя запитываем с контактом 1 предохранителя.
- Первый разъем аварийного пускателя подсоединяем к проводу в голубой оплетке.
- А третий выводной контакт «аварийки» подсоединяем к проводу в черно-голубой оплетке.
Такая замена реле поворотов производится по причине частого выхода из строя штатного изделия. В ходе эксплуатации штатного реле поворотов наступает момент, когда оно начинает периодически работать некорректно. Это можно заметить по отсутствию возгорания «контрольки». Причина – в отсутствие полного замыкания изделия. Отсутствие звукового сопровождения маневра поворота формирует иллюзию, что реле указателей поворота неисправно.
В другом случае неисправность изделия проявляется в нестабильном периоде функционала изделия. Это связано с временным интервалом замыкания релейных контактов. Следующее – штатное реле указателей поворота работает с небольшим уровнем громкости, что создает проблему при несанкционированном включении при случайном задевании в процесс вождения автомобиля.
Устранить вышеперечисленные недостатки можно в ходе замены реле поворотов со штатного на электронный образец.
Распиновка реле электронного типа представлена ниже
где:
- Положительный контакт.
- Выходной контакт к переключателю «поворотника».
- «Контролька».
- «Масса».
Необходимо запомнить, что требуется хорошая изоляция контактов, причем это нужно делать с помощью изоляционной ленты и кембрика (полой пластмассовой оплетки) . Это необходимо для исключения возможных замыканий с другой проводкой. Еще одной особенностью является тот момент, что реле указателей поворота ВАЗ 2106 электронного типа интегрировано в корпус из пластмассы и его линейные размеры не дают возможности произвести установку на штатной позиции. Кроме того, наличие добавочного «лепестка» также мешает процессу монтажа.
Необходимо самостоятельное решение, чтобы провести подключение реле поворотов нового образца. Мы предлагаем в качестве альтернативы применить т.н. «стрип» – стягивающий хомут пластикового типа для крепежа электрической проводки. Такое крепление представляется достаточно долгосрочным и надежным.
