Схема аварийной сигнализации ваз 2110. Аварийная сигнализация и поворотники ВАЗ 2110: устройство, принцип работы, ремонт — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроена и работает аварийная сигнализация ВАЗ 2110. Где находится кнопка аварийки и реле поворотов. Как снять и заменить кнопку аварийки. Почему не работают поворотники и аварийка на ВАЗ 2110. Как проверить и отремонтировать систему аварийной сигнализации.

Содержание

Устройство системы аварийной сигнализации ВАЗ 2110

Система аварийной сигнализации ВАЗ 2110 включает в себя следующие основные элементы:

Кнопка включения аварийной сигнализации
Реле-прерыватель указателей поворота и аварийной сигнализации
Лампы указателей поворота в фарах, боковых повторителях и задних фонарях
Контрольные лампы указателей поворота на приборной панели
Предохранители
Электропроводка

Основным элементом системы является реле-прерыватель. Оно обеспечивает прерывистую работу ламп указателей поворота с частотой примерно 90 вспышек в минуту. Реле расположено в монтажном блоке под панелью приборов.

Принцип работы аварийной сигнализации ВАЗ 2110

При нажатии на кнопку аварийной сигнализации происходит следующее:

Подается питание на реле-прерыватель
Реле начинает подавать прерывистый сигнал на все лампы указателей поворота
Все лампы поворотников (передние, боковые, задние) начинают синхронно мигать
На приборной панели мигают контрольные лампы указателей поворота

Аварийная сигнализация работает даже при выключенном зажигании. Это позволяет оставить ее включенной на припаркованном автомобиле.

Расположение элементов системы аварийной сигнализации

Основные элементы системы аварийной сигнализации ВАЗ 2110 расположены следующим образом:

Кнопка аварийки — на центральной консоли справа от блока управления отопителем
Реле поворотов — в монтажном блоке под панелью приборов слева
Предохранитель аварийки — в монтажном блоке (F16)
Лампы поворотников — в блок-фарах, боковых повторителях, задних фонарях

Как снять кнопку аварийной сигнализации ВАЗ 2110

Чтобы снять кнопку аварийки ВАЗ 2110, выполните следующие действия:

Снимите накладку центральной консоли, поддев ее отверткой
Выкрутите 2 самореза крепления блока управления отопителем
Извлеките блок управления отопителем
Отсоедините разъем от кнопки аварийки
Сожмите фиксаторы по бокам кнопки и извлеките ее из панели

Установка производится в обратном порядке. При установке новой кнопки проверьте ее работоспособность перед окончательной сборкой.

Почему не работает аварийная сигнализация ВАЗ 2110

Основные причины неисправности аварийной сигнализации ВАЗ 2110:

Перегорел предохранитель F16 в монтажном блоке
Неисправно реле-прерыватель указателей поворота
Вышла из строя кнопка включения аварийки
Обрыв или замыкание в электропроводке
Окисление контактов в разъемах

Для диагностики неисправности аварийной сигнализации необходимо последовательно проверить все элементы системы, начиная с предохранителя и реле.

Проверка работоспособности аварийной сигнализации

Чтобы проверить аварийную сигнализацию ВАЗ 2110, выполните следующие шаги:

Проверьте целостность предохранителя F16
Включите зажигание и нажмите кнопку аварийки
Убедитесь, что мигают все лампы указателей поворота
Проверьте мигание контрольных ламп на приборной панели
Измерьте напряжение на контактах реле поворотов
Проверьте исправность кнопки аварийки мультиметром

При обнаружении неисправного элемента замените его на исправный. Особое внимание уделите проверке проводки и разъемов на предмет обрывов и окислений.

Замена реле поворотов и аварийной сигнализации

Если диагностика показала неисправность реле поворотов, его необходимо заменить. Порядок замены следующий:

Откройте крышку монтажного блока под панелью приборов
Найдите реле поворотов (обозначено треугольником)
Аккуратно извлеките старое реле из колодки
Установите новое реле в колодку до щелчка
Проверьте работу поворотников и аварийки

При замене используйте только оригинальное реле или качественный аналог. Неподходящее реле может привести к нестабильной работе сигнализации.

Ремонт электропроводки аварийной сигнализации

Частой причиной неисправности аварийки является повреждение проводки. Для ремонта выполните следующие действия:

Визуально проверьте провода на наличие повреждений изоляции
Прозвоните цепи мультиметром для обнаружения обрывов
Восстановите поврежденные участки пайкой и изолентой
Замените окислившиеся разъемы
Обработайте контакты специальным спреем

Особое внимание при ремонте уделите проводам, идущим к кнопке аварийки и лампам указателей поворота. Именно в этих местах чаще всего возникают повреждения.

Схема включения указателей поворота и аварийной сигнализации автомобилей семейства ВАЗ-2110.

Схема включения указателей поворота и аварийной сигнализации автомобилей семейства ВАЗ-2110.

Схема включения указателей поворота и аварийной сигнализации.

1 – лампы указателей поворотов в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – переключатель указателей поворота; 8 – комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; А – к источникам питания.

Поделиться ссылкой:

✅ Кнопка аварийки ваз 2110

Что делать, если не работают поворотники и аварийка на ВАЗ-2110

Отечественные автомобили ВАЗ 2110-й модели заслуженно считаются безотказными. Тем не менее даже в них иногда происходят те или иные мелкие поломки. К примеру, нередко перестают работать аварийка и поворотники, реже – только что-нибудь одно. Фонари либо вовсе не светятся или, напротив, не отключаются. Опытные владельцы «десяток», как правило, отлично знают, что делать в подобных ситуациях, но начинающим водителям пути решения задачи зачастую неизвестны. Давайте ликвидируем этот пробел и разберемся, как поступить, если не функционирует ни один поворотник и отказала аварийка.

Особенности схемы

В электрическую цепь поворотников ВАЗ-2110 входят:

лампочки фонарей общим числом шесть штук;
два индикатора, установленных на приборной панели;
кнопка аварийки;
подрулевой переключатель;
источник питания;
предохранители;
прерывающее реле.

Последние два элемента, отвечающие за поворотник, располагаются рядом – в монтажном блоке. Данный узел установлен в салоне, слева от руля. Закрывает его декоративный щиток, для доступа к которому достаточно нажать находящуюся выше защелку.

В параллельном с поворотниками режиме работает аварийка. Их провода соединяются выводами одной колодки. Именно от нее идут жилки к кнопке, переключающей общие световые приборы в режим сигнализирующий о произошедшей на дороге поломке. Об этой особенности схемы необходимо знать, приступая к поиску причин отказа фонарей. Проблема в том, что неисправная кнопка аварийки ВАЗ-2110 нередко заставляет выйти из строя и поворотники.

Простейшие неисправности

Когда не желает работать только одна лампочка, то, скорее всего, проблема кроется именно в ней. Перегоревший элемент следует заменить на годный. Подтвердить подозрение позволит индикация поворотников, смонтированная на панели приборов. Посмотрите на нее – если мигание слишком частое, то это точно лампочка. Устанавливая новую, убедитесь, что ее мощность соответствует требованиям завода-производителя. Если этот момент проигнорировать, то есть риск, что сигнальные приборы в дальнейшем так и не заработают надлежащим образом.

Когда ни правый, ни левый поворотник ВАЗ-2110 не включается, а также не реагирует на активацию аварийка, то стоит заподозрить перегорание предохранителя. Находится он, как ранее отмечалось, в монтажном блоке. Номер защитного устройства – F16. Осмотрите элемент и особенно внимательно – его плавкую вставку.

Более серьезные проблемы

Если выяснится, что с предохранителем ничего не случилось, то придется проверять реле, отвечающее за поворотники. Оно располагается в монтажном блоке на месте К3. Данный электромагнитный прерыватель иногда выходит из строя. Здесь может произойти обрыв в обмотках или заклинивание якоря.

Протестировать реле нетрудно. Поступите так:

снимите защитный корпус с устройства;
активируйте зажигание;
замкните контактную группу небольшим кусочком медной проволоки.

После этого выйдите из салона и посмотрите на поворотники. Заменить реле придется, если лампочки начнут светиться непрерывно. Когда же выяснится, что они вовсе не горят, то необходимо заняться прозваниванием кабелей и колодками. В последних очень часто пропадает контакт. Иногда выводы окисляются, и тогда растет переходное сопротивление, что провоцирует подгорание. Очистите клеммы надфилем, ученической резинкой или спиртом. Непременно убедитесь, что все провода, подведенные к колодкам, закреплены надежно.

Элементы управления

Не слишком часто причиной, мешающей работе поворотников, является подрулевой переключатель. В этом случае с аварийкой обычно проблем не возникает. Чтобы проверить его исправность, придется немного помучиться.

Прежде всего, снимают кожух, закрывающий рулевую колонку. Здесь вы найдете разъем, соединяющий ведущие к переключателю провода. Необходимо замкнуть напрямую синий и красный кабели. Просто расцепите колодку и воткните перемычку (например, пинцет) в соответствующие выводы.

Далее выбирайтесь из салона и посмотрите, не заработал ли поворотник надлежащим образом. Если да, то придется менять переключатель, поломки в нем обычно чисто механические и ликвидировать их нереально – конструкция не предусматривает. Когда же ничего не случилось – ищите далее.

В целом остается только две версии, объясняющие, почему не работает поворотник:

обрыв в проводке;
поломка кнопки аварийки.

Чтобы проверить кабели, необходимо снять с аккумулятора минусовую клемму. Далее, начиная с переключателя, осматриваются (и параллельно прозваниваются мультиметром) все жилки. Повреждения изоляции и обрывы устраняют. Желательно заменять негодные участки новым целым проводом, так как в противном случае риск повторного отказа исключить полностью не получится.

Когда поворотник ВАЗ не работает и все предыдущие действия ситуации не исправили, то остается заняться кнопкой аварийки. Эта причина тем более вероятна, чем старше автомобиль. Известны ситуации, когда из управляющего устройства со временем просто выпадали контакты, если машина передвигалась на достаточно большой скорости по ухабам.

Кнопку разбирают и осматривают. Все обнаруженные неполадки устраняют. Если это невозможно, то придется установить новую. Цена у нее, по счастью, невысока.

Как нетрудно убедиться, почти всегда разобраться с поворотниками и аварийкой совершенно несложно. Но следует понимать, что иногда причина рассмотренной неисправности скрывается глубже. Если это ваш случай, то не откладывайте и обращайтесь к профессионалам-электрикам. Они проведут полноценную диагностику и наверняка отыщут неисправность.

Снимаем кнопку аварийки на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: Сергей Микульский .
Суть вопроса: не могу снять кнопку аварийки, что делать?

Чувствую себя жопоруким лузером. Перегорела лампочка аварийки, не могу снять сам кнопку на своей десятке. Как только ни дёргал, ничего не выходит! Помогите советом, как снять кнопку включения аварийки?

Снятие кнопки аварийки на ВАЗ-2110

Нужно изначально снять блок климат-контроля и заглушку под ним.

Предварительно сжав пластиковый фиксатор кнопки отверткой, вытаскиваем её пальцами.

Вынув кнопку, отсоединяем колодку с проводами.

Принцип работы аварийки

Схема включения аварийной сигнализации и указателей поворотов в ВАЗ-2110.

В ВАЗ-2110, как и в другом авто, есть кнопка аварийки. Когда на нее нажимают, то одновременно начинают мигать все поворотники. Таким способом водитель может предупредить других участников дорожного движения о нестандартной ситуации.

Расположение и назначение контактов кнопки аварийки.

Когда включается аварийка?

Ее надо включать в таких случаях:

При ДТП.
При вынужденной остановке в запрещенном месте.
При ослеплении встречным авто в темное время суток.
При буксировке другого транспортного средства.

Кнопка аварийки ваз 2110

Этот товар выбрали 19 покупателей

Регулирует включение/выключение аварийной сигнализации на автомобилях с евро-панелью.

Комплект: 1 кнопка

Вес, кг: 0.05 Размеры, см: 5 х 3 х 3 Объем, м3: 0.00005

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Как снять кнопку аварийки на ВАЗ-2110

Автомобиль: ВАЗ-2110.Спрашивает: Сергей Микульский .
Суть вопроса: не могу снять кнопку аварийки, что делать?

Снятие кнопки аварийки на ВАЗ-2110

The following two tabs change content below.

Нужно изначально снять блок климат-контроля и заглушку под ним.
Отверткой поддеваем заглушку. Сжимаем защелки блока через места установки заглушек и вытаскиваем его из панели.
Потом можно получить доступ к кнопке, чтобы ее, например, заменить.

Предварительно сжав пластиковый фиксатор кнопки отверткой, вытаскиваем её пальцами.

Так же можно просто поддеть кнопку отверткой и вытянуть ее.

Но так как литье пластика в том месте жесткое, то работы стоит проводить аккуратно, чтобы не повредить облицовку.

Вынув кнопку, отсоединяем колодку с проводами.

Принцип работы аварийки

Схема включения аварийной сигнализации и указателей поворотов в ВАЗ-2110. В ВАЗ-2110, как и в другом авто, есть кнопка аварийки. Когда на нее нажимают, то одновременно начинают мигать все поворотники. Таким способом водитель может предупредить других участников дорожного движения о нестандартной ситуации.

Расположение и назначение контактов кнопки аварийки.

Когда включается аварийка?

Ее надо включать в таких случаях:

При ДТП.
При вынужденной остановке в запрещенном месте.
При ослеплении встречным авто в темное время суток.
При буксировке другого транспортного средства.

Видео о том, как поменять лампочку в кнопке аварийной сигнализации

Вот и очередная запись в БЖ ))Всех приветствую ))У ВАЗ 10-го семейства со старой панелью кнопка аварийки находится справа от САУО (Система Автоматического Управления Отопителем) ↓

None Сегодня я решил исправить сие и для удобства переместить кнопку аварийки.

Снять пустые нерабочие кнопки очень просто — достаточно их чем-нибудь подковырнуть. Теперь для удобства лучше ещё вытащит блок САУО. Кнопку аварийки так же нужно разобрать на две части. Так же поддеваем часть кнопки, которая зажимается, чем-нибудь типа отвёртки и видим, что там, оказывается, есть лампочка (у меня она просто не горела).

Достал все кнопки и САУО

На фото видно все эти проводаПосле этого я переместил кнопку, подсоединил провода обратно и проверил, работает ли аварийка. Работает )))

Уже перемещена. Справа на блоке САУО видны два отсоединённых провода, прилепленных за зелёную изоленту, чтобы они не ушли куда-нибудьИ вот итоговый результат ))

Кнопка уже там, где надо ))Несложная доработка, которая приносит больше удобства )Всем удачного дня 😉

Замена лампочки, на мой взгляд в кнопках Ваз 2110 не заставляет хозяину авто большого труда.

Принцип замены простой, для начало не обходимо отключить минусовую клемму с аккумулятора.Потом открутить, крестовой отверткой 4 болта крепления самого щитка панели приборов.

Потянув на себя и отодвинув чуть в сторону, отключить разъемы колодок к кнопкам.Далее, просто кнопки необходимо вытащить из щитка.

Верхнюю крышку которая закрывает лампочку снимаем (просто потянув ее верх от кнопки), она крепиться на кнопке двумя фиксаторами по бокам.

После того когда верхняя крышка снята, и вы видите лампочку, просто возьмите и переверните кнопку к верх ногами, там вы увидите контактную группу.Если хорошо присмотреться к кнопки, с ее тыльной стороны то можно заметить между контактами отверстие.

6 контакт- плюс с габаритов на лампочку, 7 контакт- постоянный минусЕсли в это отверстие вставить иголку (или спицу, желательно использовать то что не сломается) и хорошо на нее нажать, то сгоревшая лампочка вылетит со свистом.Новою лампочку можно просто вставить на свое место. Немного нажав с верху она встает в свое положение. Заменив лампочки, просто собираем все на свои места.

Подсветка кнопок щитка приборной панели вернулась, для того что бы снова радовать Вас=))***********************************************************************************************************************Лампочку для замены можно сделать самостоятельно: Посмотрите как это сделать в моем-БЖ***********************************************************************************************************************Лампочка для замены используется стандартная без цоколя на 12 вольт. Наименование лампы t5.

Удачи на дорогах!

На эти действия меня толкнуло вдумчивое созерцание салона машины. Первым делом решил перенести кнопку аварийки на маску панели приборов. Тянуться каждый раз к кнопке аварийки, чтобы поблагодарить кого-либо, стало влом, поэтому запасся проводами, гофрой, взял газовый паяльник и неспешно, с перекурами и матюками перебросил кнопку туда, где до неё проще дотянуться.

Аварийка на новом местеЗатем мысль пошла дальше и было принято решение врезать вместо одной из заглушек USB-порт для зарядки телефона или ещё какой-нибудь электронной ерунды. Сначала я попробовал запилить понижающий преобразователь самым простым способом — взять и припаять микросхему LM7805. Однако, без радиатора эта микруха начала греться аки утюг, поэтому её использование я посчитал нерациональным.

Второй набег на магазин дал результаты в виде дешманского преобразователя в прикуриватель. Как он работает, я особо вникать не стал, а просто взял дремель, вырезал в заглушке отверстие под гнездо USB, подпаял туда всю эту требуху и залил термоклеем. Получилось вот что:Потребляемый ток без нагрузки — 0,005 А. Не так и много, вряд ли этот девайс сможет высадить аккум в ноль за ночь

Под нагрузкой потребление закономерно больше (было бы удивительно, если б наоборот) — 200 — 300 мА. Греется несильно, так что вряд ли что-то с ней произойдёт

Вердикт — можно ставить на положенное место.

Так выглядит сам преобразователь Цена вопроса: 300 ₽

Не работают повороты ВАЗ (переднеприводных).

На сайте рассматривались схемы подключения указателей поворотов и поиск неисправности в различных схемах. Здесь рассмотрим поиск неисправности в случае, когда не работают повороты ВАЗ переднеприводных моделей.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.
Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Кнопки аварийного сигнала в Балашихе

Аварийная свето-звуковая сигнализация Желтая лампа Schn.

Выключатель аварийной сигнализации 2110-2112 (с панелью.

Кнопка ABB CE4T-10R-02 аварийного останова с фиксацией.

Кнопка аварийного останова 30мм возврат поворотом Schne.

Кнопка аварийной сигнализации Ford Focus 3 (Incar RFO-N.

Выключатель (кнопка) аварийных сигналов 9379043800 PORT.

Сдвоенная кнопка с сигнальной лампой, без фиксации, цве.

Кнопка аварийного отключения 002830 Legrand (Легранд)

Кнопка аварийной сигнализации (модель 2008 г.) Great Wa.

Проводная аварийная или регулирующая настенная кнопка J.

Аварийная свето-звуковая сигнализация Сигнальная лампа.

Кнопка аварийной сигнализации ВАЗ 2170

Аварийная свето-звуковая сигнализация Сигнальная лампа.

Кнопка аварийной сигнализации ВАЗ 2110, 12В (А-А) 832.3.

Кнопка аварийной сигнализации Starex/H-1 (Хундай Старек.

Кнопка аварийного останова CE4T-10R-11 «Грибок&quo.

Кнопка аварийного ост. 22мм с возв. Schneider Electric.

Кнопка аварийной сигнализации ВАЗ 2123 379.3710

Кнопка аварийной сигнализации Great Wall Pegasus

Кнопка аварийной сигнализации ВАЗ 2101-07 7 контактов V.

Кнопка аварийной остановки защищенная, 2 размыкающиx ко.

Кнопка Аварийной Сигнализации Ваз 2101-07 7 Контактов V.

Аварийная свето-звуковая сигнализация Красная лампа Sch.

Renault Кнопка аварийной сигнализации LADA Largus 84500.

Bbg80-Bt-K04 Iek Кнопка Управления Lay5-Bt42 Грибок Ава.

Кнопка аварийной остановки D=60мм отмена ключом Ронис M.

Выключатель (кнопка) аварийных сигналов 937904F000 PORT.

Аварийная кнопка RT 45 RU

Кнопка аварийного сигнала renault daster/logan/sandero.

Кнопка аварийного ост. 22мм PUSH-PULL Schneider Electri.

IEK (ИЭК) IEK Кнопка управления LAY5-BS542 Грибок авари.

Кнопка аварийной сигнализации ND/W наруж. уст. ABB GHQ7.

Кнопка аварийной остановки с чекой, 12 В 12-15 А, НЗ, п.

Кнопка аварийного ост. 22мм с ключем Schneider Electric.

Лампы, кнопки, звонки, переключатели Кнопка аварийного.

Кнопка аварийной сигнализации ВАЗ 2115 VK TECHNOLOGY 24.

Кнопка Аварийной Сигнализации Ваз 2110 Vk Technology 37.

Кнопка аварийной сигнализации Ford Focus 3 (Incar RFO-N.

FP3/GR кнопка аварийной разблокировки CQR

Кнопка аварийной сигнализации Dong Feng h40 Cross

Лампы, кнопки, звонки, переключатели CE4T-10R-11 Кнопка.

Кнопка аварийной сигнализации ВАЗ 2101-07 7 контактов V.

Кнопка аварийного останова CE4T-10R-02 «Грибок&quo.

Кнопка экстренного аварийного вызова SOS GSM Alarm Syst.

Выключатель (кнопка) аварийных сигналов 9379043800 PORT.

Кнопка аварийной сигнализации Great Wall Wingle

Кнопка Аварийной Сигнализации Ваз 2101-07 6 Контактов V.

Кнопка Аварийной Сигнализации Ваз 2115 Vk Technology 24.

Лампы, кнопки, звонки, переключатели Кнопка грибок (ава.

Кнопка сигнала (резиновая)

IEK Кнопка управления LAY5-BS542 «Грибок» ава.

Кнопка аварийной сигнализации Intro RFO-N27

STOP кнопка аварийной остановки DoorHan

Колодка Соединительная Блока Выключения Кнопок Аварийно.

Аварийная свето-звуковая сигнализация Красная лампа Sch.

Кнопка аварийного ост. 22мм с ключем Schneider Electric.

Кнопка аварийной сигнализации HYUNDAI Accent (ТагАЗ) 93.

Источники:

http://ladaprofi.ru/vaz-2110/chto-delat-esli-ne-rabotayut-povorotniki-i-avarijka-na-vaz-2110.html
http://carfrance.ru/snimaem-knopku-avarijki-na-vaz-2110/
http://motorring.ru/product/2597-knopka-avariynoy-signalizacii-vaz-2110-2112-evro-panelyyu
http://bolt-taxi.com/kak-snyat-knopku-avarijki-na-vaz-2110/
http://avtolektron.ru/ramont-avtomobilya/ne-rabotayut-povorotyi-vaz
http://balashiha.yavitrina.ru/knopki-avariinogo-signala

Реле поворотников ваз 2110 где находится – Предохранители и реле ВАЗ 2110, 2111, 2112

Где находится реле поворотов на ВАЗ-2110
Если не работает поврототник, то первое что нужно сделать — проверить блок предохранителей, так как именно там зачастую кроется причина. Мог банально перегореть предохранитель или вышло из строя реле, что случается реже, но все же бывает.

Смотреть галерею

Найти на «десятке» этот блок довольно просто, он распологается рядом с рычагом открывания капота. Реле-прерыватель располагается в гнезде К-3. Он отвечает за функционирование поворотников и аварийной сигнализации. Сгоревший предохранитель найти предельно просто, обычно определяется визуально и меняется на новый. Тут нет ничего сложного. Если же проблемы с реле, то и его в большинстве случаев нет смысла ремонтировать. Куда проще купить новое и быть уверенным, что оно не откажет в близжайшее время.

Проверка исправности реле поворотов.

None Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности. Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Советы для автомобилистов

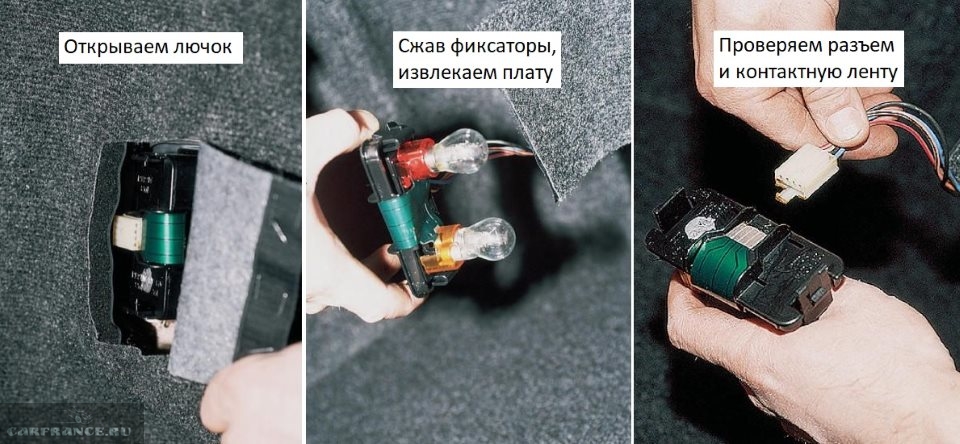

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов. При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет.

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16. При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом. Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

Проверка кнопки аварийной сигнализации.

При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

При включении поворотов перегарает предохранитель.

Ещё одна неисправность указателей поворотов, это перегорание предохранителя при включении указателей одного из бортов. Для быстрого определения неисправности включите аварийную сигнализацию. Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей. Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin22/06/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»”Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Автомобиль: ВАЗ-2110.Спрашивает: Алексей Антипов. Суть вопроса: не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Через раз работают поворотники. Проверил аварийки также. Стою на светофоре, если газую, то начинает еле моргать поворотник, что это такое?

Автомобиль ВАЗ-2110, панель ЕВРО. Двигатель 16 клапанов.

Устранение возникающих неисправностей

Вне зависимости от причины, проблему лучше устранить как можно быстрее. Проводится замена переднего или заднего индикатора поворота в автомобильном центре или своими силами. Локализовано реле в коробке предохранителей, крышка которой опускается после удаления 2 крепежей. После этого прибор извлекается и ставится перемычка между клеммой 1 и 2. Для упрощения указанной задачи на реле имеются специальные отметки.

После этого прибор возвращается на место. Если проверка работоспособности поворотника ВАЗ-2110 не показала его исправность, необходимо продолжить манипуляции с реле. Извлекается устройство и нажимается на рычаг указания поворота. Желтые огни должны гореть постоянно, а красные — мигать. Дальнейшие действия связаны с проверкой работоспособности остальных элементов системы.

Поочередно нажимая на рычаг огней поворота, необходимо убедиться в корректности работы системы.

В первую очередь именно оранжевые огни, отвечающие за поворот и «аварийку», должны синхронно мигать.

Если все в порядке, то процедура проверки завершается контролем технического состояния всей системы. В зависимости от интенсивности нажатия на рычаг поворота лампочки должны мигать. В случае рассогласования производится замена поворотника ВАЗ.

Правильно работающая система индикации поворота — залог безопасной эксплуатации транспортного средства. Диагностика и последующее устранение проблемы производятся самостоятельно или на СТО.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Поворотники и аварийка в связке на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации авто его владелец может сталкиваться с разными неисправностями систем, в том числе и отказом поворотников работать. Они могут либо не включаться, либо не отключаться. Причины бывают разные.

Алгоритм проверки

Водителю надо проверить

Все лампы.
Предохранитель F16 ил F19.
Реле.
Массу на поворотниках.
Подрулевой переключатель.
Подрулевой переключатель проверяется прозвонкой контактов.
Проводку.

Ваша ситуация

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью в 99,9% — это реле.

На схеме блок предохранителей. Стрелками указано реле и предохранители авариек и поворотников. На ВАЗ-2110 может быть и другой монтажный блок.

Находится он в блоке предохранителей, номер К-3 .

Поворотные огни являются неотъемлемым элементом оптики в любом современном авто. Их предназначение заключается в предупреждении других участников дорожного движения о том, что водитель планирует совершить маневр. По каким причинам не и аварийка, как проверить работоспособность оптических элементов и как произвести их ремонт. Об этом мы расскажем ниже.

[ Скрыть ]

Кнопка аварийки ваз 2110 — Авто-мастерская онлайн

Кнопка аварийки ваз 2110 — Ремонт и обслуживание автомобилей

Родная, установленная на заводе аварийка ваз 2114 является предметом возмущения очень многих автомобилистов. Причина тут кроется в том, что установлена она не в привычном своем месте — на панели, а смонтирована сбоку кожуха рулевой колонки.

Подобное расположение значительно осложняет быстрое использование кнопки во время движения (например, чтобы сказать «спасибо», что принято у большинства водителей). Именно по этой причине многие и задумываются над ее переносом.

Новая кнопка аварийной сигнализации

Сразу следует отметить, что кнопка аварийки ваз 2114 имеет нестандартные габариты, в результате чего просто переставить ее с рулевой колонки на евро панель не получится — она просто не влезет. Да и на самом кожухе в месте бывшего расположения кнопки останется большое отверстие.

Именно по этой причине выполнять замену следует в таком порядке:

демонтаж родной аварийки;
демонтаж кожуха колонки;
установка нового кожуха;
подключение новой евро кнопки к сети;
монтаж кнопки на панель.

Более подробно каждую из этих операций, а также материалы, необходимые для их выполнения, рассмотрим ниже.

Как произвести установку евро кнопки?

[flat_ab id=»3″]

Для того, чтобы произвести установку кнопки евро-образца вместо установленной на заводе, потребуется приобрести следующие электронные компоненты:

Необходимые для замены материалы

Евро кнопка аварийки ваз 2114.
Колодка для ее монтажа.
Реле типа HLS4453.
Колодка для указанного реле (можно обойтись без нее, но колодка значительно упрощает сборку).
Около 2 метров провода сечением 0,5 мм кв. или чуть большим.
Клеммы в количестве 6 штук.
Изоляционная лента.

Первое, что потребуется сделать — это соединить новую еврокнопку с электронным реле.

Выполнять это необходимо по следующей схеме:

Все провода, отходящие от новой кнопки к реле, следует хорошо закрепить (желательно — пропаять). А к концам проводов, отходящих от реле к старой кнопке (а точнее — к ее колодке), следует прикрепить клеммы.

Несмотря на то, что соединение при помощи клемм довольно прочное, все-же рекомендуется его пропаять, нанеся небольшое количество припоя на место входа провода — это поможет значительно увеличить надежность и улучшить контакт.

После того, как евро аварийка 2114 и реле будут соединены, нужно будет демонтировать старую кнопку. Для этого сначала вынимаем ее из гнезда, а затем отсоединяем от электронной колодки.

Саму колодку следует переместить к европанели (туда, куда предполагается смонтировать новую кнопку), после чего присоединить к ней 6 клемм, отходящих от реле.

Делать это нужно согласно нумерации отходящих от реле проводов, которая приводилась на вышеуказанной схеме.

Подготовленная кнопка аварийной остановки

На самой колодке, если ее расположить пустыми гнездами вниз, нумерация будет выглядеть следующим образом (по часовой стрелке): 4-3-2-1-8-7.

Подготовка к установке аварийки

Затем отсоединяем кнопку включения габаритных огней от ее колодки и подсоединяем к ней провода, идущие напрямую от кнопки (указаны на схеме). Один — к проводу габаритов (он белый), другой — к минусовому проводу (он целиком черный). Все соединения должны быть хорошо скручены и заизолированы. После этого подсоединяем кнопку габаритов обратно к колодке.

Последнее, что останется сделать перед тем, как евроаварийка на ваз 2114 окончательно будет установлена на свое место — это вынуть одну (любую) заглушку на европанели, подвести к ней соединенную с системой колодку и просто вставить в нее кнопку.

Если в автомашине установлен бортовой компьютер, то перед монтажом новой кнопки аварийной сигнализации его следует обязательно отключить. Другие электронные приборы отключать не обязательно.

Замена кожуха колонки

Как уже говорилось, при извлечении старой кнопки из кожуха рулевой колонки, в последнем остается большое отверстие. Конечно, функционированию машины оно не помешает, но все же кожух лучше заменить.

При выборе нового (а подбирать его придется от других моделей ВАЗа) следует учитывать следующие моменты:

наличие всех необходимых отверстий под элементы управления;
их расположение;
величину отверстия для руля (например, на кожухе для Калины оно очень большое).

Оптимальным же, по отзывам самих автолюбителей, является стандартный кожух (не «евро»!) для 10-й модели.

Источник: https://avtomotiv-tomix.ru/vaz/knopka-avarijki-vaz-2110.html

Аварийная сигнализация как «спасательный круг» в нестандартной ситуации на дороге

Аварийной световой сигнализацией (АСС) сегодня оснащаются все без исключения современные автомобили. Ее предназначение заключается в том, чтобы предупредить других автолюбителей о неисправности транспортного средства, таким образом обозначив его на дороге. В каких случаях используется кнопка аварийной сигнализации и как устроена эта система – читайте ниже.

Любой водитель должен нажать на кнопку аварийной сигнализации автомобиля и активировать АСС в нескольких случаях:

Если водителю пришлось остановиться прямо посреди дороги во время движения. Необходимость остановки может быть обусловлена поломкой транспортного средства либо плохим самочувствием водителя. При этом необходимо активировать выключатель аварийной сигнализации до того момента, пока машина полностью остановится, в противном случае можно спровоцировать ДТП.
Когда машину останавливает сотрудник ДПС либо водителя ослепил транспорт, едущий навстречу.
Когда водитель эксплуатирует автомобиль с неисправностями, которые могут привести к аварии. Обратите внимание – в этом случае допускается эксплуатация автомобиля, если это не запрещено действующими ПДД.
Если транспортное средство буксируется другим автомобилем, аварийная сигнализация в любом случае должна быть включена, поскольку так вы сможете предупредить об этом других участников дорожного движения.
В том случае, если вы перевозите на автомобиле детей, при этом на машине установлена соответствующая табличка, и осуществляете их высадку либо посадку.
Когда машины движутся колонной, но одно из транспортных средств вынуждено остановиться. При этом если на одном автомобиле включена аварийная сигнализация, другие водители также обязаны ее включить.
Естественно, аварийка должны быть включена в том случае, если машина попала в аварию.

Простая схема аварийной сигнализации

Все эти ситуации регламентированы правилами дорожного движения. Но бывают и другие случаи, когда активации одной только АСС недостаточно и автомобилисту необходимо поставить на дороге соответствующий знак аварийной остановки.

В том случае, если этого знака нет, то он может быть заменен на фонарь красного цвета, при этом данный источник света должен моргать аналогично аварийке.

Установка данного знака либо фонаря опускается на расстоянии не более 20 м к транспортному средству, если остановка была выполнена в населенном пункте.

В том случае, если проблема настигла вас за городом, то знак должен быть установлен на расстоянии не ближе 40 метров, причем допускается это делать в таких случаях:

Если автомобиль попал в ДТП. Если это произошло, то нужно учитывать, что машина может быть не только помехой для других машин, но и повлиять на их безопасность. Соответственно, чем дальше вы поставите знак, тем больше у водителя другого авто будет времени, чтобы оценить ситуацию на дороге и выполнить правильный маневр.
Еще один случай – если вам пришлось остановиться там, где плохая или ограниченная видимость. В таких ситуациях знак должен быть выставлен не ближе, чем за сто метров от транспортного средства, причем и спереди, и сзади.

Устройство АСС

Первые АСС стали ставится на машины довольно давно. И даже если старые автомобили были примитивные в плане технических решений и конструктивных особенностей, о безопасности разработчики думали всегда.

Сама простая аварийка включает в себя следующие компоненты:

Кнопка аварийной сигнализации. Этот элемент предназначен для активации сигналки и обычно он находится под рулем авто или на центральной консоли.
Специальное биметаллическое прерывательное устройство, обеспечивающее срабатывание лампочек в фарах с определенной частотой. То есть этот элемент обеспечивает эффект моргания.
Оптика, то есть поворотники. Именно они выполняют опцию подачи самих сигналов (автор видео – канал Автоэлектрика ВЧ).

Более современные варианты АСС дополнительно оснащаются предохранительными элементами, при этом каждый габарит может иметь свое реле. С точки зрения прогресса, такой вариант более совершенный.

Схема аварийки

Если вы столкнулись с проблемой неисправности аварийки, то перед тем, как снять кнопку и произвести ее ремонт, давайте разберемся в схеме подключения. Сама схема может отличаться в зависимости от автомобиля.

Итак, как функционирует цепь питания АСС, если она запускается от кнопки:

От АКБ на блок всегда поступает напряжение.
Затем, через специально отведенный предохранительный элемент ток передается на выключатель.
Когда нажимается кнопка аварийки, сам выключатель соединяется с блоком. Соответственно, это приводит к тому, что ток обратно поступает на блок с предохранителями, откуда поступает на реле поворотников, в результате чего последние моргают.

Фотогалерея «Основные составляющие АСС»

1. Кнопка аварийки 2. Фары поворотов 3. Реле аварийки

Распространенные неисправности аварийки

По каким причинам не работает аварийка и как решить проблему неисправности:

Вышел из строя предохранитель или реле. Такая проблема является одной из наиболее распространенных, ее без проблем можно решить путем замены вышедших из строя компонентов.
Проблемы в самой электроцепи. Здесь может быть все, что угодно – и короткое замыкание, и обрыв проводки, и плохой контакт, вызванный окислением. В любом случае, такая неисправность диагностируется при помощи мультиметра либо руками опытного электрика.
Перестали работать лампочки поворотников. Такой вариант развития событий менее вероятен, тем не менее, исключать его нельзя.
Выход из строя самой кнопки, в частности, ее механическое повреждение. Возможно, что кнопка перестала работать в результате износа пластиковых фиксаторов, установленных внутри. При неработоспособной кнопке АСС, вероятнее всего, можно будет включить, только сама клавиша будет работать некорректно. В этом случае ее надо будет снимать и менять.

«Принцип работы аварийной сигналки»

Источник: https://avtozam.com/elektronika/safe/knopka-avarijnoj-signalizatsii/

Не работают повороты ВАЗ (переднеприводных)

Проверка исправности реле поворотов

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно.

Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации.

В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации

В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки.

При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть.

Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

При включении поворотов перегарает предохранитель

Сигнальная лампа в цепи, которой есть короткое замыкание, гореть не будет или будет гореть в полнакала. Признаком короткого замыкания в цепи сигнальных ламп может служить жужжание реле поворотов при включении указателей.

Для облегчения поиска неисправностей, когда не работают указатели поворотов ВАЗ, воспользуйтесь выкладками схем приведённые ниже.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

admin 22/06/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Источник: https://avtolektron.ru/ramont-avtomobilya/ne-rabotayut-povorotyi-vaz

Кнопка аварийной сигнализации – как устроена и функционирует? + видео

В каждом автомобиле есть кнопка аварийной сигнализации. При ее нажатии одновременно начинают мигать указатели поворотов и два повторителя, расположенные на передних крыльях, в сумме получается шесть световых приборов. Таким образом, водитель предупреждает всех участников движения о том, что у него какая-то нестандартная ситуация.

Ее применение является обязательным в следующих ситуациях:

если произошло дорожно-транспортное происшествие;
если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Что скрывает кнопка аварийной сигнализации?

Устройство первых световых сигнализаций было достаточно примитивным, они состояли из подрулевого переключателя, теплового биметаллического прерывателя и световых указателей поворотов. В современных же все обстоит немного иначе. Сейчас аварийная сигнализация состоит из специальных монтажных блоков, в которых и содержатся все основные реле и предохранители.

Правда, в этом есть свои недостатки, так, в случае обрыва или же сгорания участка цепи, который расположен непосредственно в блоке, для его ремонта необходимо разбирать весь блок целиком, а иногда может потребоваться даже его замена.

Также появилась кнопка аварийного отключения сигнализации с выводами для перекоммутации цепей световых приборов (в случае смены режима работы).

Конечно же, нельзя не назвать и главные составные части, благодаря которым водитель может оповестить остальных участников дорожного движения о происходящей нестандартной ситуации – световые приборы.

В них входят абсолютно все указатели поворотов, которые есть на авто, и еще дополнительно два повторителя, последние находятся, как уже упоминалось, на поверхности передних крыльев.

Как устроена схема аварийной сигнализации?

Из-за большого количества соединительных проводов современная схема аварийной сигнализации значительно усложнилась по сравнению с ее прототипом, и состоит в следующем: вся систему запитывается только лишь от аккумуляторной батареи, так можно обеспечить ее полноценную работу даже в случае выключенного зажигания, т.е. во время стоянки транспортного средства. В это время все необходимые лампы соединяются посредством контактов включателя сигнализации.

При включенной аварийной сигнализации цепь питания работает следующим образом: напряжение подается от аккумулятора на контакты монтажного блока, далее оно через предохранитель поступает непосредственно на выключатель аварийной сигнализации. Последний же соединяется с блоком во время нажатия кнопки. Затем оно, опять проходя через монтажный блок, поступает на реле-прерывателя поворотов.

Цепь нагрузки имеет следующую схему: реле аварийной сигнализации соединено с контактами, которые при нажатии кнопки приходят в замкнутое положение между собой, таким образом, они соединяют абсолютно все необходимые лампы.

В это время параллельно включается и контрольная лампа посредством контактов выключателя аварийной сигнализации. Схема подключения кнопки аварийной сигнализации достаточно проста, и на освоение у вас уйдет не более получаса.

Необходимо помнить о ее значимости, поэтому обязательно следите за ее состоянием.

Источник: https://carnovato.ru/shema-rele-podeljuchenija-knopki-avarijnoj-signalizacii/

Кнопка аварийки ВАЗ 2114

ПРЕДУПРЕЖДЕНИЕ

Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Реле указателей поворота и аварийной световой сигнализации выполнены как один комбинированный блок.

При работе реле в салоне автомобиля должны быть слышны щелчки. Если при включении указателей поворота с одной или другой стороны автомобиля реле работает с повышенной частотой, значит, перегорела одна из ламп указателей поворота, а исправная лампа мигает с удвоенной частотой.

Если не мигают указатели поворота с двух сторон автомобиля, возможно, перегорел предохранитель, вышел из строя переключатель или реле указателей поворота или имеется неисправность в электрической цепи. Если перегорел предохранитель, перед установкой нового предохранителя проверьте состояние электрической цепи.

Замену реле указателей поворота и аварийной световой сигнализации производите следующим образом:

Отсоедините электрический разъем реле.

Рис. 15.14. Расположение реле указателей поворота и аварийной световой сигнализации на моделях до 2001 года: 1 – предохранитель в блоке реле и предохранителей №2; 2 – передние указатели поворота и аварийной световой сигнализации; 3 – реле указателей поворота и аварийной световой сигнализации в блоке №5; 4 – замок зажигания; 5 – выключатель аварийной световой сигнализации; 6 – переключатель указателей поворота; 7 – предохранитель в блоке предохранителей

Рис. 15.15. Расположение реле указателей поворота и аварийной световой сигнализации на моделях с 2001 года: 1 – передние указатели поворота и аварийной световой сигнализации; 2 – предохранитель в блоке предохранителей моторного отсека; 3 – передняя противотуманная фара с указателем поворота; 4 – выключатель аварийной световой сигнализации; 5 – переключатель указателей поворота; 6 – реле указателей поворота и аварийной световой сигнализации

Снимите реле с кронштейна, расположенного под панелью приборов, справа от рулевой колонки (рис. 15.14, 15.15).

Установку реле проводите в последовательности, обратной снятию.

Автор Тема: Ремонт реле поворота-аварийки ВАЗ десятого семейства (Прочитано 66319 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Пашкин

сегодня начались приключения, поворотник один раз моргнёт и тишина. на 10 раз включения всё работает

скоро узнаю как устроен это переключатель

Записан

Люблю праздники, в них можно спрятать алкогольную зависимость

Макар

один раз моргнёт и тишина. на 10 раз включения всё работает

может реле ? Записан Макар, ты прав, это оказалось реле

признаки не исправности:реле клацает два раза (один раз моргнёт лампой) и тишина.такое происходит при включении поворотов и аварийки

вот место где стоит это релевынимаемразбираем. вот сюда надо подковырнутьвот так выглядит разобранноенаходим контакты в реле, там есть контакт в двух местаходно: посеребрянный котнакт (крупная такая точка, отмечено слева). втрое (отмечено справа): рядом, сверху, пластина примыкает при отжатии, посредрянного контакта нети зачищаемя чистил вначале проволочкой, затем тонким прутиком, потом нашел мелкую наждачную бумагу

внимание! можно погнуть верхний подвижный контакт! там тонкий материал!

собираем, обращаем внимание, на то, что плата входит в пазы крышки

Записан

Люблю праздники, в них можно спрятать алкогольную зависимость

Hedwig

И шо. стало работать.?

Записан

Игорь

я чистил вначале проволочкой, затем тонким прутиком, потом нашел мелкую наждачную бумагу

если речь идет о контактах которые и обеспечивают работу ламп, то это не спасет. контакты имеют серебряное покрытие для того чтоб не залипать. со временем оно просто выгорает изза дуговых рарядов. и все потом контакт либо залипнет и будеть гореть поворотник. либо не будет пропускать ток изза нагара. так что в магазин за качественным реле. Записан

эх, Витя-Витя, как же я в тебе ошибся.

со временем оно просто выгорает изза дуговых рарядов.

со временем а произойти это может, после чистки от одной недели до .бесконечности..

так что в магазин за качественным реле.

вот когдапо второму кругу пойдет выделываться , тогда и в магазин Записан

И шо. стало работать.?

да и притом хорошо работатьвот когдапо второму кругу пойдет выделываться , тогда и в магазин я вот думаю, что если снова не будет работать(т.е. будет второй отказ), то ещё разок подчищуи в магазин за новой релюхой Записан

Люблю праздники, в них можно спрятать алкогольную зависимость

Пашкин, Ну и хорошо А то как на базар или в магазин, так постоянно то глаза округляются, то волосы расти начинают, которых нет..

Записан катаюсь уже 3 деньчто-то не пойму кажется что реле стало тихо «клацать»вот сегодня, вообще не заметил что не выключилось, после поворота. Записан

Люблю праздники, в них можно спрятать алкогольную зависимость

вообще не заметил что не выключилось, после поворота.

А автомат не отрабатывает? Записан

Автоотключение срабатывает при определенном угле поворота руля. Т.е. можно маневрировать , а отключения не будет.

Записан

oleg12345

кажется что реле стало тихо «клацать»

Вполне возможно. Если несколько уменьшил зазор между контактами, оно будет тише работать. Записан

Диагностика, ремонт и чиптюнинг ВАЗ, ЗАЗ, CHERY, GEELY, DAEWOO, KIA,HYUNDAI, CHEVROLET, RENAULT, MITSUBISHIMTS:050-583-38-68 KS:098-106-55-66

оно будет тише работать.

Так это же здорово А можно и звук замутить Ну мне лично звук не нужен Записан

Су5

это как ? Записан

А автомат не отрабатывает?

руль не сильно вывернул, не «до щелчка»до зачистки контактов, реле громче «клацало». контролировал на слух. сеёчас тишепри движении прямо, включаем «поворот», поворачиваем с не небольшим «подруливанием», дальше едем прямо. всё автоматика не сработаетпример такого манёвра: остановка у обочины Записан

Люблю праздники, в них можно спрятать алкогольную зависимость

Страницы: 2 3 4 Все Вверх

Страницы: 1 3 4 Все Вниз

Автор Тема: Ремонт реле поворота-аварийки ВАЗ десятого семейства (Прочитано 66318 раз)

0 Пользователей и 1 Гость просматривают эту тему.

при движении прямо, включаем «поворот», поворачиваем с не небольшим «подруливанием», дальше едем прямо. всё автоматика не сработаетпример такого манёвра: остановка у обочины

Источник: https://evrasia-today.ru/knopka-avarijki-vaz-2114/

Почему не работают поворотники на ВАЗ 2110?

В ходе эксплуатации автомобиля ВАЗ «десятого семейства» мы сталкиваемся с различными мелкими неисправностями. Например, отказали поворотники или аварийка. Они просто не включаются (не горят), либо наоборот лампа не отключается. Рассмотрим причины проблем в работе указателей поворотов, а также соберем статистику этих недугов.

Схема поворотников ВАЗ 2110, 2111, 2112

1 — лампы указателей поворота в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель аварийной сигнализации; 5 — боковые указатели поворота; 6 — лампы указателей поворота в наружных задних фонарях; 7 — переключатель указателей поворота; 8 — комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; К3 — реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания.

Перестали работать поворотники, порядок действий

Проверить исправность ламп.
Проверить предохранитель поворотников F16 10А и F19 10А.
Проверить реле поворотников — К6 (находится по центру сверху монтажного блока).
Масса поворотников в моторном отсеке, рядом с блок-фарами (все точки крепления «массы»).

Проверить переключатель поворота (подрулевый). Можно его, замыкая контакты колодки 49а и 49аL (для левого) или 49а и 49аR(для правого). Пример неисправности, когда поворотник не выключается.
Проверить кнопку аварийной сигнализации.
Проверить проводку каждого участка по схеме (может быть обрыв, замыкание или плохой контакт). Если в последнее время выполняли установку левого или правого крыла, подкрылков, проследите, чтобы во время сборки саморезы не попали в жгут с проводами.

Знакомая проблема, когда поворотник начинает быстро, часто моргать. Если лампочки исправны, то вероятней всего причина в обрыве цепи или плохом контакте. Проверьте платы задних фонарей. А Вы сталкивались с проблемами в работе поворотников? В чем была причина неисправности? Кстати, а знаете, как сделать трехкратное мигание поворотов?

Чаще всего проблемы в работе поворотников на ВАЗ были связаны с:

Ключевые слова:

Добавить комментарий

Реле поворотов ваз схема – Схема реле поворотов

Схема реле поворотов

Содержание:

Как работает электромагнитно-тепловое реле
Электронное реле: схема и принцип работы
Распиновка реле поворотов
Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.

Электронное реле: схема и принцип работы

Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.

Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.

Принцип работы электронного реле очень простой. Когда напряжение подается на реле, в работу включается задающий генератор. С его помощью формируются управляющие импульсы с различной частотой, которые поступают к цепям управления. Посредством импульсов подается или прерывается ток, проходящий по обмотке электромагнитного реле. Такие действия заставляют якорь поочередно притягиваться или опускаться. В результате, происходит замыкание или размыкание контактных групп с определенной частотой, обеспечивая такое же мигание сигнальных ламп.

Все электронные элементы реле смонтированы на отдельной плате. Электромагнитное реле располагается над платой. Оба они размещаются в пластиковом корпусе. Контакты выводятся наружу снизу или сбоку. Для крепления корпуса имеются отверстия и проушины под болтовые соединения.

Каждое электронное реле поворотов обладает несомненными преимуществами перед другими конструкциями. Они зарекомендовали себя качественными и технологичными устройствами, изготовленными на основе современных схем, отличающихся повышенной надежностью. Технические характеристики этих приборов остаются неизменными, независимо от срока эксплуатации.

Распиновка реле поворотов

В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.

В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.

Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.

electric-220.ru

Реле указателя поворотов – современное новшество

Повторитель указателя поворота зачастую способен предотвратить аварию, неотвратимо надвигающуюся из-за недопонимания двух водителей на дороге. Этот осветительный прибор должен работать определенным образом, а что для этого нужно, мы как раз и рассмотрим.

Для чего нужен прерыватель указателей поворота?

ПДД указывают на то, что каждый водитель, планируя совершить тот или иной маневр, обязан уведомлять других шоферов о своих намерениях. Когда-то в далекие времена, когда автомобили еще были диковинкой, подобные уведомления подавались левой рукой (при правостороннем движении). Если рука была вытянута, это означало желание водителя повернуть влево, когда она была согнута, а пальцы направлены вверх – направо.

С возрастанием количества машин совершенствовались ПДД и осветительные приборы, не только облегчающие движение в темноте или в условиях пониженной видимости, но и сигнализирующие другим участникам об изменении или приостановке движения.

Сигнал об изменении движения

Автомобили стали оборудоваться световыми указателями поворотов, которые для привлечения внимания должны были пульсировать. Чтобы приборы не светили постоянно, а периодически мигали, было изобретено небольшое устройство, которое впоследствии стало называться прерывателем указателей или поворотным реле. Несмотря на довольно большое наличие разновидностей упомянутого устройства, функции их сходны: подача пульсирующего импульса лампам поворотников и сигнализация щелчками о том, что они включены.

Виды прерывателей и их особенности

Современные поворотные реле, в основном, подразделяются на два типа: термоэлектромагнитные и электронные. Каждому прибору присущи свои достоинства и недостатки, об этом и пойдет речь. Термоэлектромагнитные реле содержат в основе сердечник с двумя контактными группами и боковыми якорьками. Кроме того, они имеют обмотку из медной проволоки. Контакты, ведущие к лампочкам, подключены к нихромовой тонкой проволоке, а та, в свою очередь, к пластине, замыкающейся на сердечник.

В обычном состоянии, когда ток не идет в цепь, пластина не примыкает к его основанию. Когда электроны начинают перемещаться, нихромовая проволока нагревается, удлиняется и замыкает пластину с сердечником. Лампочки загораются. После идет остывание нихрома, пластинка снова отходит, ток меняет направление, а лампочки горят вполнакала. Так как процесс охлаждения-нагрева происходит довольно быстро, 1–2 раза в секунду, происходит мигание поворотников. Так как в цепь подключена и лампочка, расположенная на панели приборов, она также начинает пульсировать. Специфическое щелканье прерывателя – следствие циклических ударов якорьков о контакты.

Мигание поворотников авто

Реле подобного типа устанавливалось на все автомобили в течение довольно-таки длительного времени, однако оно имело (и имеет) существенный недостаток. Со временем проволока из нихрома вытягивается, и указатели поворота больше не работают. Помимо этого, существует еще и другой момент. Если одна из лампочек перегорает, значительно возрастает нагрузка на другие. В последние годы термоэлектромагнитные реле практически уже не устанавливаются на автомобили. Им на смену пришли более надежные электронные прерыватели.

Электронные реле указателей поворотов построены по тому же принципу, что и тепловые, но вместо проволоки из нихрома здесь действует электронная схема из транзисторов. В управляющую микросхему заложен алгоритм, благодаря которому производятся автоматические импульсы, в определенные моменты подающие ток на обмотку сердечника. Сама работа устройства заключена в следующем: после подачи напряжения на транзисторы от них идут частотные импульсы, имеющие те колебания, которые задаются программой в микросхеме. Проходя по цепи, ток притягивает якорь, замыкая контакты, ведущие к осветительным приборам, в результате чего лампочки загораются. Так как цикл состоит из различных по частоте сигналов, они то работают в полный накал, то тускнеют.

Электронное реле указателей поворотов

Преимущество электронных прерывателей в том, что они более надежны, чем тепловые. Кроме того, если в цепи перегорает одна из лампочек, другие работают дальше без лишней нагрузки. Правда, в некоторых автомобилях схема устроена так, что в этом случае перестает мигать контрольная лампа на панели приборов. Это сделано специально, чтобы дополнительно сигнализировать о неисправности. Правда, свои минусы есть и здесь. Прежде всего, подобное реле создает радиопомехи и может влиять на работу многих устройств. Второй негативный фактор – защита от короткого замыкания здесь очень слаба, и при малейшем перепаде электрического напряжения прерыватель может легко перегореть.

Если не работают повторители поворотников …

Как бы ни были надежны устройства, отвечающие за контрольные осветительных приборов, но и они лишены совершенства. Неисправности все равно случаются, и при некоторых обстоятельствах последствия будут неутешительными. Поэтому надо весьма внимательно относиться к малейшей поломке, особенно связанной с приборами внешней сигнализации.

Неисправность устройства контроля осветительных приборов

Узнать об отказе можно по характерным признакам: как уже говорилось, это постоянно горящая контрольная лампа на панели приборов, отсутствие характерных пощелкиваний при включении поворотников. Алгоритм действий известен любому водителю: сначала проверяются предохранители, потом наличие тока в цепи, и, наконец, проводится проверка самого реле. Последняя тенденция в автомобилестроении – это поворотники, встроенные в боковые зеркала заднего вида.

Хоть они и выполняют дублирующую роль, служат дополнением к другим сигнализаторам направления движения, но их «молчание» тоже довольно неприятно. В редких случаях, когда лампочки не горят, стоит также проверить электроцепь, удостоверившись, что провода, ведущие к зеркалам, не перетерлись. Даже знакомые с электроникой автолюбители не берутся ремонтировать это устройство. Прерыватель – не такое уж дорогое удовольствие, а потому его замена будет наиболее приемлемым действием в случае отказа.

Реле прерывателей, светодиоды и звуковой сигнал

В последнее время на многих автомобилях в качестве осветительных элементов в поворотниках стали применяться светодиодные лампы. Попытки наших «умельцев» просто так поменять их на лампочки ни к чему не приводят. Многие совершенно не представляют себе, как функционирует само реле, и абсолютно не имеют понятия, что оно нуждается в небольшой дополнительной доработке.

Доработка реле указателя поворотов

Тот, кто знаком с радиоэлектроникой и имеет опыт сборки радиоприборов, знает, что делать – нужно впаять в прерыватель небольшую электронную плату, схема которой доступна во всемирной паутине. Если навыков общения с полупроводниками нет, то в случае возникновения у вас желания использовать светодиоды вместо обыкновенных лампочек, лучше всего обратиться к специалисту автомобильного сервиса.

Еще интересным решением сегодня можно назвать звуковой модуль для указателя поворотов. В этом случае вместо размеренных щелчков будут другие сигналы. Некоторые умельцы сооружают звуковой сигнализатор самостоятельно, схема довольно проста, да и комплектующие найти нетрудно. Главное – правильно замкнуть его в цепь. Есть, конечно, и коммерческие версии, с таким приобретением вы можете еще и настраивать тип дублирующей сигнализации поворотников. В большинстве новых автомобилей звуковой прерыватель идет в составе базовой комплектации. Оцените статью: Поделитесь с друзьями!

carnovato.ru

Схема указателя поворотов

116 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов.
Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.admin 03/12/2013«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Электрооборудование УАЗ 31512

Схема электропроводки УАЗ 31512 выполнена по однопроводному принципу. Это значит, что потребители имеют общий минусовой контакт, которым является кузов автомобиля.

Электрооборудование автомобиля состоит из нескольких систем:

Питания;

Запуска и электроснабжения силового агрегата;

Измерительных приборов;

Наружного и внутреннего освещения;

Световой сигнализации;

Автономного отопления;

Очистки ветрового стекла;

Звуковой сигнализации.

ВАЖНО: Во избежание возгорания при коротком замыкании или перегрузке, электрические цепи защищены предохранителями.

Схема подключения реле поворотов ваз 2107

Схемы подключения → ВАЗ 2107

Датчик давления масла, 22. Плафон освещения внутреннего кузова. Определяемся с месторасположением нашей кнопки грядущей, куда и будем тащить нашу проводов косу. Установка панели устройств проводится в порядке обратном. короткий обзор отечественных стандартных корпусах в реле как изображено ниже на фото. контрольной Датчик лампы уровня тормозной воды, 18. контрольной Выключатель лампы стояночного тормоза. При неисправности розысках рекомендуется просмотреть цепи, какие данный защищает предохранитель. Реле далекого света Переключатель, 29. фар наружного освещения, 34. Выключатель противотуманного задних в света фонарях. Подрулевой рычажный переключатель, 50. поменяны 30 и 86 Контакты местами. Именно он и дает команду поменять микросхеме частоту при перегорании ламп. как Так практически здесь придется эмпирическим подбирать методом резистор ограничивающий ток на вывод 4, совсем не также удачный вариант. Контрольная лампочка освещения наружного. Электромагнитный клапан карбюратора, 17. Электродвигатель ветрового очистителя стекла, 15. Плохой контакт выделяет на тепло себе. Выверните винты крепления и снимите кожух облицовочный вала управляющего управления, накладки ветрового стоек стекла. Реле подключения омывателя и фар очистителей. Белые точки пробой нагора при искрой подключении потребителя, чрез эти ответный места контакт может привариваться, оставляя потребитель присоединенным. Этот предохранитель рассчитан на 8а. При клавишей управлении или герконом, диод d2 не нужен. омывателя Электродвигатель ветрового стекла, 7. В принципе в статье максимально всё ясно, я лишь хочу увеличить её фотографиями подробными. Еще раз проверяем верность новой подключения схемы. Кроме такого, через блок монтажный исполняется соединение жгутов проводов мотора отсека с жгутом проводов панели устройств и с жгутом задним.
shemy-podklyucheniya.ru

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

Катушка высокого напряжения;
Распределитель зажигания;
Свечи зажигания;
Электроклапан холостого хода;
Выключатель принудительного холостого хода;
ЭБУ холостого хода;
Коммутатор.

Электронные реле 23.3747, 231.3747, 49.3747, 491.3747 поворотов

В системе световой сигнализации автомобилей ВАЗ старого модельного ряда применяется несколько типов электронных реле-прерывателей указателей поворота и аварийной сигнализации, реле 23.3747, 231.3747, 49.3747 или 491.3747.

Электронные реле 23.3747, 231.3747 указателей поворота и аварийной сигнализации.

На автомобилях ВАЗ-2106, 2107 выпуска до 1985 года установлено реле 23.3747 собранное на интегральных микросхемах. Реле 23.3747 закреплено под щитком приборов на стенке коробки воздухопритока. Если лампы указателей поворота неисправны, произошло перегорание или обрыв в цепи ламп, то реле-прерыватель обеспечивает постоянное горение контрольной лампы на панели приборов.

Электрическая схема реле 23.3747 указателей поворота и аварийной сигнализации.

Электрическая схема включения реле 23.3747 указателей поворотов и аварийной сигнализации.

С 1985 года на ВАЗ-2107 устанавливается реле-прерыватель 231.374, изготовленное на базе дискретных элементов. Оба реле-прерывателя имеют одинаковые технические характеристики. Они обеспечивают мигание ламп указателей поворота с частотой 60-120 циклов в минуту при номинальной нагрузке 92 Вт, температуре окружающего воздуха от минус 20 до плюс 50 градусов и величине напряжения 10,8-15 Вольт.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 231.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Количество и тип контрольных ламп : 1хАМН12-3-1 — Частота прерываний, циклов в минуту : 60-120 — Конструкция электрического подключения : колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3 — Габаритные размеры : 34х47х85,5 — Масса, кг : 0,13

В отличие от реле 23.3747 у реле-прерывателя 231.3747 отсутствует вывод «5», а напряжение питания подается только на вывод «1». Поэтому стал не нужен коричневый провод, соединяющий вывод «5» реле-прерывателя с выводом «6» выключателя аварийной сигнализации.

Чтобы при необходимости можно было установить реле 23.3747 вместо реле-прерывателя 231.3747, в колодке жгута проводов вывод «1» реле-прерывателя соединен с выводом «5». Реле-прерыватель 231.3747 обеспечивает удвоенную частоту мигания контрольной лампы на панели приборов в случае перегорания одной из ламп или обрыва в цепи ее питания.

Электронные реле-прерыватели 49.3747, 491.3747 указателей поворота и аварийной сигнализации.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 и их модификациях применяется электронное реле-прерыватель 491.3747, кроме того на ВАЗ-2108, ВАЗ-2109 возможна установка реле-прерывателя 49.3747.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 491.3747.

Электрические схемы реле-прерывателя 49.3747 указателей поворота и аварийной сигнализации.

Электрические схемы реле-прерывателя 491.3747 указателей поворота и аварийной сигнализации.

Принцип работы реле 23.3747, 231.3747, 49.3747, 491.3747 указателей поворота и аварийной сигнализации.

Реле-прерыватель указателей поворота и аварийной сигнализации имеет типичный функциональный состав. Принцип его действия следующий : при включении поворота переключателем ПП, задающий генератор ЗГИ подает управляющие импульсы на коммутирующий элемент КЭ (электромагнитное реле).

Коммутирующий элемент подает напряжение бортовой сети через замыкающиеся контакты реле на лампы ЛЛП и ЛПП указателей поворота с частотой, равной частоте управляющих импульсов задающего генератора. В результате лампы указателей поворота мигают с заданной частотой, около 60-120 циклов в минуту. Ток, проходящий через обмотку герконового реле устройства контроля исправности ламп (УКЛ), при исправном состоянии сигнальных ламп достаточен для замыкания контактов геркона.

При перегорании одной из сигнальных ламп ток, проходящий через обмотку герконового реле, уменьшается и его контакты размыкаются. При этом контрольная лампа указателей поворота на панели приборов начинает мигать с удвоенной частотой.

Установка аварийки на ВАЗ 2101

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – основной блок предохранителей; 7 – дополнительный блок предохранителей; 8 – реле-прерыватель аварийной сигнализации и указателей поворота; 9 – контрольная лампа указателей поворота в спидометре; 10 – выключатель аварийной сигнализации; 11 – задние фонари; 12 – переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант.

На рынке продается готовая проводка для подключения аварийной сигнализации:

Установка аварийки на ВАЗ 2101

: Красный – к белому с черной полосой (или фиолетовый), это нагрузка. Желтый – к голубому (это контролька). Синий – к оранжевому (зажигание). Коричневый с красной полосой – постоянный плюс (например на первом предохранителе). Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую установить передние стекла от ВАЗ 2107 своими руками, выглядит просто супер!

vazgarage.ru

Схема включения указателей поворота и аварийной сигнализации

Руководства по ремонту
Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
Схема включения указателей поворота и аварийной сигнализации

1 – блок-фары с передними указателями поворота;
2 – боковые указатели поворота;
3 – монтажный блок;
4 – реле зажигания;
5 – выключатель зажигания;
6 – реле-прерыватель указателей поворота и аварийной сигнализации;
7 – контрольная лампа указателей поворота, расположенная в спидометре;

8 – задние фонари с лампами указателей поворота;
9 – выключатель аварийной сигнализации;
10 – переключатель указателей поворота в трехрычажном переключателе;
А – к клемме “30” генератора;
Б – нумерация штекеров в выключателе аварийной сигнализации;
В – порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как схема включения указателей поворота и аварийной сигнализации ВАЗ 2105 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Скачать информацию со страницы

↓ Комментарии ↓

1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1. Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания

3. Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля

4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010

5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост

6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы

7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага

8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз

9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора

10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова

11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива

12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Состав системы, схемы и ремонт

Центральный замок ВАЗ-2110 является дополнительным, не входит в состав каждого автомобиля. На самом деле механизм довольно дешевый, простой в установке, ремонте и эксплуатации, но при малейших поломках автовладелец сталкивается с трудностями. Не очень удобно перед каждым выходом из машины проверять отсутствие флажков замков. Намного проще, нажав одну кнопку на сигнализации или повернув ключ в личинке водительской двери, чтобы закрыть все замки.

Центральный замок на автомобилях десятого семейства

Основная функция устройства понятна из названия: это отпирание и запирание всех дверей одновременно. Работа этого устройства может осуществляться вместе с сигнализацией или без нее. В основе устройства — центральный блок замка ВАЗ-2110, представляющий собой небольшую схему, в которой несколько полупроводниковых элементов и соленоид. Вместо последних могут использоваться не релейные, а транзисторные переключатели питания.

Несмотря на все достоинства центрального управления замками, не стоит доверять ему полностью, особенно если это были какие-то грехи. Незначительные сбои не позволили заблокировать одну или несколько блокировок до конца. Причиной может быть неисправность электродвигателя, редуктора, входящего в его состав, или системы управления. Для проведения даже небольших ремонтных работ необходимо знать устройство и принцип работы центрального замка.

Основные узлы

Центральный замок (ВАЗ-2110) имеет в своем составе такие узлы:

Твердотельный блок управления приводами.
В качестве исполнительных механизмов стоят моторедукторы (4 — каждый фиксатор по одному, но если есть привод, то выпуск багажника, пять). Это небольшие электродвигатели, роторы которых являются редукторами.
Концевой выключатель для определения состояния блокировки (установлен в мотор-редукторе, установленном в двери водителя).
Провод, соединение, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

Привод всех замков происходит при отпирании / запирании водительской двери.
При установке автосигнализации на охрану и снятие с нее. При условии, что у вас подключены блоки управления сигнализацией и центральным замком.
Если есть пульт управления центральным замком с ключом FOB. Эти системы имеют довольно низкую стоимость и могут использоваться в автомобилях без сигнализации.

Основные причины поломки центрального замка

Если не работает центральный замок ВАЗ-2110, то причиной является неисправность исполнительных механизмов — редукторов. На протяжении всей конструкции они наиболее уязвимы, так как подвергаются максимальной нагрузке. Эти устройства при ходу движения ускоряют производство элементов, входящих в их конструкцию.

Но есть одна важная деталь — автомобиль ВАЗ-2110, снятый с производства более десяти лет назад, заявил, что в любой из машин будут проблемы, связанные со «старением» элементов. Разрушена проводка, выходят из строя редукторы, даже транзисторы в блоке управления из-за частого перегрева могут выйти из строя на такой срок. Поэтому необходимо внимательно изучить все симптомы сбоев и методы их устранения.

Приводы центрального замка

С их помощью управляет центральный замок ВАЗ-2110.Они монтируются в дверях в пластиковом корпусе. Случаи переплавки редки, но бывает. Особенно, если устройство работает на наибольшей нагрузке или часто запускает мотор. В случае физического дефекта (оплавление, разрушение) появляются следующие симптомы:

На двери, которая неисправна, в активаторе перестает активироваться функция запирания / отпирания.
Выход из строя предохранителя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активаторов

Практически все компоненты активаторов изготовлены из пластика.Он достаточно прочный, способен выдерживать большие нагрузки. Но бывает и брак, и срыв замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но ящики не упадут (или не поднимутся, в зависимости от текущего состояния).

Но это проявление поломки, которая может быть вызвана неправильной установкой. Это на всякий случай, что в последнее время проводились работы, прямо или косвенно относящиеся к элементам центрального замка.Нарушение регулировки дышла — это первый сигнал к тому, что вся система будет работать некорректно. Замок, в котором выполнена неправильная регулировка, работать не будет, остальные исправны.

Блок управления системой центрального замка

О том, где находится центральный замок (ВАЗ-2110), известно каждому автомобилисту, когда-либо встречавшемуся с ним. Он расположен под центральной частью приборной панели, прямо на полу. Отличить его достаточно просто: колодка из пластика, к ней подходит жгут проводов с розеткой на конце.Сняв крышку с блока, вы увидите небольшую плату с соленоида. Этот блок отвечает за работу всей системы. А причины выхода из строя могут быть следующие:

Выход из строя активаторов, увеличение нагрузки на них — это увеличение тока в цепи питания. Это приводит к значительным перегрузкам и повреждению предохранителя, разрушению дорожек печатной платы. При длительном термическом воздействии пайка разрушается, элементы крепления опор теряют электрический контакт со всей схемой.
Возраст играет большую роль, поэтому со временем возможно износ контактов в соленоиде. Транзисторы не вечны, в случае перегрузки тоже могут выйти из строя.
Перегорание предохранителя приводит к тому, что не работает вся схема — центральный замок ни на что не реагирует. Находится предохранитель в специальном прорезиненном или пластиковом корпусе, в разрыв красного (иногда розового) провода. Учтите, что нельзя устанавливать предохранитель большей силы тока, так как это приведет к оплавлению провода и возгоранию.
Штекерное соединение блока управления — одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть пыль, грязь и вода. Все это вместе вызывает окисление на блоке. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и др.). Если состояние колодок плохое, их проще заменить полностью.

Блок управления электроникой

Схема центрального замка ВАЗ-2110 из полупроводниковых и электромагнитных реле.Но последние используются не во всех моделях центрального замка. Намного эффективнее использовать транзисторные ключи, они работают по принципу реле, но без физических нагрузок. Как следствие — полностью исключается механический износ. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае поломки ТСЗ в первую десятку будут либо загнаны, либо больше не будут реагировать на действия. Проверить, что блок управления нужно поочередно подключить к желтому и красному проводам мотор-редуктора водительской двери.Желательно прямо на соединительном блоке блока управления. Если ящики поднимаются и опускаются правильно, то грешить на выход из строя электроники смысла нет, нужно искать причину в других компонентах.

Обрыв проводки

Следующий важный элемент всей системы — это проводка. От того, в каком состоянии она находится, зависит работа центрального замка. Если есть изношенные провода, порезы, это неизбежно приведет либо к самопроизвольному срабатыванию исполнительных механизмов, либо к их выходу из строя.Чаще всего обрывается проводка на изгибе — между дверью и кузовом. Для проверки целостности нужно реализовать передачу файлов по каждому проводу отдельно. Только не забудьте выключить питание, иначе мультиметр повредится.

Terminal Fault

Trailer позволяет системе управления понять, в каком положении (заблокировано или разблокировано) в данный момент находится дверь. Вместе с ним, сигнал на отпирание и реле блокировки центрального замка ВАЗ-2110. В случае разрушения может наблюдаться такая картина, когда сигнал на разблокировку получен, а блокировка отсутствует.Для ремонта нужно полностью поменять активатор водительской двери. Ремонту эти детали не подлежат, поэтому в случае поломки будет только полная замена.

Что такое реле бензонасоса ВАЗ-2110. Как использовать с сигнализацией

Из статьи вы узнаете, что такое реле бензонасоса ВАЗ-2110. Стоит сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает за счет разницы давлений в атмосфере и внутри двигателя, а второй — благодаря множеству электронных компонентов.Причем за работу двигателя отвечает немалое количество датчиков и исполнительных механизмов. Но обо всем поподробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

Фактически, это электродвигатель, работающий на постоянном токе. Он имеет обмотку возбуждения на роторе и статоре. Напряжение на ротор подается с помощью специальных щеток на основе графита. Но самое главное, этот двигатель приводит в действие насос особой конструкции, перекачивающий бензин.Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для запуска всей конструкции есть реле включения бензонасоса ВАЗ-2110. Он расположен у ног пассажира, на отдельном блоке. Здесь же можно найти предохранитель, защищающий силовую цепь. Кроме того, конструктивно в едином блоке с насосом находится датчик уровня газа в резервуаре. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Топливная система десятков

Так с чего же начать, садясь в машину? Правильно, поверните ключ в замке зажигания и подождите несколько секунд, пока «что-то там сзади не перестанет гудеть». Некоторые даже не задумываются о том, какие звуки они там издают. И работает насосный мотор. Ведь при повороте ключа зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, на мотор подается питание. Следовательно, в топливной системе начинает расти давление.Без давления система впрыска не может работать. Когда он достигает рабочего значения, двигатель перестает вращаться. А когда давление падает ниже минимального значения, на двигатель подается питание и снова нагнетается давление. Поэтому бензонасос работает не постоянно, а циклически, это зависит от величины давления в топливной рампе.

Несколько идей, которыми пользуются автомобилисты

Теперь нужно поговорить о безопасности автомобиля. Конечно, даже если это старая десятка, жаль.А в случае банальной кражи хозяин сдается. Но иногда спасает даже самая простая сигнализация, которая перекрывает жизненно важные электрические цепи автомобиля. В частности, с помощью силового выхода автосигнализации можно размыкать цепь питания реле топливного насоса ВАЗ-2110. Инжектор в этом случае просто не выйдет, так как давление в рампе не повышается. Также можно разомкнуть цепь питания всего электронного блока управления. Другими словами, при включении зажигания (при условии, что машина не снята с охраны) вы не услышите характерного «гудения» из задней части машины.

Вывод

По сути, реле бензонасоса ВАЗ-2110 представляет собой простое электромеханическое устройство. Он служит для подачи энергии к главному жизненно важному органу системы впрыска — насосу, подающему топливо в рампу. Заменить его несложно; только его нельзя восстановить. К счастью, цена вполне приемлемая — в среднем 80 рублей. Но самое главное из всего вышеперечисленного — реле можно использовать немного «для других целей», а именно для защиты от злоумышленников.Даже если у вас нет сигнализации, просто установите потайную кнопку, которая будет контролировать подачу питания на электромагнитное реле. Конечно, о его существовании должны знать только вы.

Средний свет ВАЗ 2110 Схема. Световая и световая сигнализация

Неисправность в системе освещения LADA 2110, фары и разборка и замена ламп Lada 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Электрооборудование ремонт оборудования, освещение, Дефектовка

На автомобиль ВАЗ 2110 установлены две блок-фары производства Bosch или ООО «Автосвет», объединяющие фары ближнего и дальнего света, габаритные фонари (стояночный) свет и указатели поворота.Блок-фары отличаются дизайном. Фара Ближнего света «Автосвет» представляет собой плоский экран и рассеиватель между лампой и рассеивателем, рассеиватель фар приклеен к корпусу, лампа общего света расположена в фаре. Фара среднего света ВАЗ 2111 Bosch — без линзы, с цоколем-цоколем на лампе, лампа общего света — в фаре ближнего света. Указатели поворота в обеих блок-фарах одинаковые, точки крепления совпадают: вверху — болты к верхней перекладине рамы радиатора ВАЗ 2112, внизу — гайка к шпильке на кронштейне брызговика и болт — к стойке рамы радиатора.

В фарах установлены одинарные и удлиненные лампы. При включении Middle Lights горят средние лампы ВАЗ 2112, а при включении High End — все лампы (и ближний и дальний свет).

Напряжение на лампах Middle и Fill Light подается от реле К4 и К5 типа 904.3747-10, расположенного в монтажном блоке. Напряжение источника питания при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8.5 Ом. Напряжение на обмотке реле поступает при полном нажатии клавиши наружного освещения ВАЗ 2110 (далее выбор между ближним и дальним светом — в зависимости от положения фар фары) или — независимо от положения выключатель — если водитель ставит подрулевой выключатель (тогда включается дальний свет).

Схемы подключения Блок-фары с одинарным средним освещением

1 — блок-фары
2 — Монтажный блок
3 — Выключатель света ВАЗ 2111
4 — Выключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с управлением лампа дальнего света фар
A — к источникам питания
K4 — Реле включения фар
K5 — Pain Light Light Relay

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Hydrocormer фары

Hydrocor директор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка головки

Регулировка автомобильных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Дорожные указатели

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена фонаря габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Запасной выключатель фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов

Снятие и установка фонаря стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена подсветки заднего номерного знака

Снятие и установка фланцевого освещения заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение пола багажного отделения

Снятие и установка освещения багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Неисправность ремонта в Лада Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фары ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Наружное и внутреннее освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Ремонт электрооборудования Освещение, Дефектовка

Схема наружного освещения

1 — Лампы общего освещения в блочных креслах
2 — Монтажный блок
3 — Выключатель наружного освещения
4 — Выключатель зажигания
5 — Контрольная лампа наружного освещения в комбинации приборов
6 — Лампы общего освещения в наружных задних фонарях
7 — Стоп-сигналы в задних фонарях
8 — Освещение Освещение Освещение
9 — Выключатель освещения приборов
10 — Выключатель фонарей заднего хода
11 — Выключатель стоп-сигналов
12 — Блок бортовой системы управления
13 — Задний ход лампочки во внутренних задних фонарях
K1 — Реле контрольных ламп (внутри реле показано, что контактные перемычки устанавливаются при отсутствии реле)
A — к источникам питания
B — к лампам осветительных приборов

Передние фонари Из габаритных фонарей расположены блоки кресел, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Стоп-сигналы и фонари заднего хода — во внутренних задних фонарях на крышке багажника. (Сняв выключатель стоп-сигнала, см. Снятие вакуумного усилителя и педального тормозного узла). Низкие световые указатели салона расположены на бампере.

Общий свет включается при нажатии переключателя наружного освещения. На габаритные лампочки ВАЗ 2112 и стоп-сигнал подается питание через реле К1 контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или контакта в патроне или цепи питания загорается соответствующий индикатор в блоке управления.Если нет реле управления лампами, вместо них должны стоять перемычки, иначе лампы не горят.

Лампы Освещение Освещение Лампы включаются одновременно с внешним освещением, но подключены к байпасу управляющих реле, поэтому их исправность не диагностируется.

Лампа освещения ВАЗ 2110 разрядного ящика включается при включении зажигания выключателем под крышкой ящика.

Напряжение на переключатели лампового освещения салона и индивидуальных потолочных светильников водителя подается также при включении зажигания ВАЗ 2110.Кроме того, лампа внутреннего освещения загорается, если одна из дверей и ведомый выключатель разомкнут в соответствующем положении. Через несколько секунд после закрытия дверцы яркость свечения лампы уменьшается, и она гаснет. Управляет блоком индикации бортовой системы управления.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость лампы подсветки регулируется розницей на панели приборов ВАЗ 2111.

Фонари заднего хода загораются, если зажигание ВАЗ 2112 включено и на коробке передач замкнут переключатель заднего хода.

Освещение багажника включается одновременно с лампами общего освещения.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар

Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Hydrocormer фары

Hydrocor директор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка головки

Регулировка автомобильных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение

Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Дорожные указатели

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары

Замена фонаря габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Запасной выключатель фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов

Снятие и установка фонаря стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена подсветки заднего номерного знака

Снятие и установка фланцевого освещения заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную роль для предотвращения других участников дороги О торможении или пониженная скорость.Отсутствие стоп-сигналов на ВАЗ 2110 снижает безопасность автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу возить машину в мастерскую, ведь чаще всего находят причину такой поломки и устраняют ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно разобраться, какая схема стоп-сигналов на ВАЗ 2110.

Схема работы стоп-сигналов

Ножки на автомобилях ВАЗ работают по той же, достаточно простой схеме.Основным элементом этого узла является датчик, отвечающий за включение сигнала СТОП. При срабатывании датчика в задней части автомобиля загораются лампы стоп-сигналов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 нет стоп-сигналов, первым делом нужно убедиться, что лампы не перемотаны. Схема сигнала СТОП работает следующим образом: напряжение от аккумулятора подается на выключатель остановки, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных друг с другом.Затем напряжение подается на минусовой аккумулятор, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ сигналы датчика остановки расположены в области тормозной системы. При этом процесс соприкосновения контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было то, что при снижении скорости автомобиля загорались лампы стоп-сигнала вместе с тормозными колодками. На современных моделях, например ВАЗ 2110, датчик остановки подключается к педали тормоза.Это позволяло добиться включения лампы в момент нажатия водителем на тормоз. Эта конструкция подключает стоп-сигналы в момент выбора свободного хода педали тормоза, прежде чем начнется замедление.

Причины неработающего стоп-сигнала

Если на ВАЗ 2110 нет стоп-сигнала, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем возьмите контрольную лампу и проверьте, есть ли напряжение на датчике остановки.Если при таком осмотре контрольная лампа не горит, значит, вышел из строя предохранитель или произошел обрыв провода стоп-сигнала от предохранителя. При таком осмотре важно убедиться, что на предохранитель и головки поступает питание от него. При необходимости производим замену сломанного или перегоревшего провода, устраняем нарушенные контакты в цепи подключения к датчику или предохранителю. При наличии питания на одном из выводов оба провода можно разобрать и совместить их медным проводом.В этом случае загорятся сигнальные лампы.

Если при проверке загорелись лампы, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому подлежит замене. Если выяснилось, что датчик работает, то нужно поискать обрыв проводки или неисправность ламп. Заодно берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу. задние фары. Если подано питание, скорее всего, на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп.При отсутствии питания нужно найти разрыв цепи или плохой контакт в системе между выключателем остановки и сигнальной лампой. Бывает, что предохранитель устанавливается новый, но он сразу перегорает. В этом случае можно говорить о наличии короткого замыкания, которое необходимо найти и устранить.

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый владелец отечественной продукции ВАЗ сталкивался с проблемой неработающих поворотников. Как правило, страдают владельцы старых «Жигулей».Однако, несмотря на большой прогресс и развитие в мире технологий, эта беда не перестает преследовать модельный ряд Волги до сих пор. ВАЗ 2110 — не исключение. А если у вас перестали работать поворотники, не спешите менять лампочку — возможно, дело в блоке предохранителей. Последние обеспечивают работу всех электроприборов в цепи автомобиля. Поэтому при коротком замыкании, в первую очередь, блок предохранителей ВАЗ 2110 принимает удар на себя. И сегодняшняя статья будет посвящена этому устройству.

Цепь предохранителя ВАЗ 2110

Каждый монтажный блок имеет схему расположения всех деталей внутри. На нем стрелка или черная полоса указывает, какой предохранитель выполняет ту или иную функцию и где он находится. Схема есть в каждом мануале автомобиля. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

Лампа ламп освещения номерного знака и приборов.
Контрольная лампа габаритных огней.
Левая, правая фара (ближний / дальний свет).Здесь для каждого элемента есть предохранитель (в сумме 4).
Переносная лампа.
Лампы передних и задних противотуманных фонарей.
Электростеклоподъемники и вентилятор системы охлаждения двигателя.
Переносная лампа.
Включить обогрев окон.
Предохранитель цепи.
Реле указателей поворота и «аварийки».
Стоп-сигналы.
Запирание замков дверей и обмотки генератора.
Бортовой компьютер и освещение щитка.
Управление подогревателем.
Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае короткого замыкания в электронной схеме. Поэтому каждая неисправность фар, габаритных огней и других элементов может быть вызвана выходом из строя этой детали.

Где находится блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» этот элемент находится слева от рулевой колонки, внизу (см. Фото №3).Визуально это не видно, так как вся площадь устройства прикрыта пластиковой крышкой. Под ним находится монтажный блок, который автомобилисты часто называют «черным ящиком» из-за характерной конструкции и цвета.

Какой номинальный ток может пройти блок предохранителей в автомобиле ВАЗ 2110?

Примерно 30 ампер. Однако это значение может быть другим. Обычно предохранители соответствуют стандарту IEC (EN 60127 и IEC 60127) и ГОСТ Р. Такие детали способны выдерживать достаточно большой ток (до 30 А), который возникает в электронной цепи при замыкании.Предохранители, соответствующие этому стандарту, могут сохранять это напряжение в течение длительного времени, не плавясь. Однако, если это ток более 30 А, агрегат не выдержит, и все детали в нем сгорят. Такого напряжения они не выдерживают, ведь температура внутри механизма может достигать нескольких сотен градусов по Цельсию.

Автомобильный задний лазерный противотуманный фонарь Предупреждающие огни для LADA Vesta Granta 1300 Niva Samara Signet Priora Kalina Safarl Vaz 2110-12 2106 2107 — Mega Sale # CF003

Дешевый автомобильный задний лазерный противотуманный фонарь Предупреждающие огни для LADA Vesta Granta 1300 Niva Samara Signet Priora Калина Сафарл Ваз 2110-12 2106 2107 Опт.Покупайте качественный автомобильный свет в сборе напрямую у поставщиков TopStar Accessories Mall. Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

1. Технические характеристики:

Название: Автомобильный лазерный противотуманный свет

100% новый

Длина волны лазера: 650 нм (красный)

Мощность лазера: 100 мВт

Рабочее напряжение: 12–24 В

Рабочая температура: -30 ° C ~ 60 ° C

Максимальный регулируемый угол: вверх и вниз ± 90 °

Класс водонепроницаемости: IPX4

Размер лазерного луча: 28.7 мм 17,8 мм

Клей 3M при температуре: от -40 до 120 ° C

Класс лазерной безопасности: класс III B

Монтажное положение: наверху лицензии

Провода можно подсоединить к фонарю номерного знака, задний противотуманный свет лампа, стоп-сигнал, цепь аварийной световой сигнализации

Выбирает высококачественный алюминиевый сплав, твердый корпус, ударопрочность, 100% водонепроницаемость, коррозионная стойкость, устойчивость к высоким температурам, сильная ударопрочность

Комплектация включает: 1 Противотуманные фары + крепление Принадлежности

2.Внимание:

1). Если у вас есть какие-либо вопросы или вопросы, не стесняйтесь обращаться к нам, мы ответим вам в ближайшее время.

2). Ошибки могут возникать из-за ручного измерения.

3). Все наши изделия являются простой упаковкой, без розничных коробок.

4). Фотографии, показанные в нашем магазине, являются основой настоящего продукта, из-за другого монитора и яркости может быть небольшая разница в цвете.

5). Российский покупатель Обратите внимание: пожалуйста, укажите полное имя получателя в заказе.В противном случае мы не несем ответственности за недоставку, вызванную отсутствием информации.

6) Если у вас есть какие-либо вопросы по этому поводу, пожалуйста, свяжитесь с нами, прежде чем оставлять отзывы на нашем веб-сайте.

7) Если вы из Саудовской Аравии, сообщите нам номер своего абонентского ящика и отправьте копию своего удостоверения личности. Согласно правилам Саудовской Аравии, идентификационная карта является обязательной при таможенном оформлении.

3. О доставке:

Нам доверяют и честно.Перед оплатой заказа вы должны соблюдать следующие правила:

1) Наша цена не включает таможенные пошлины или налоги. дополнительные пошлины или таможенные сборы являются обязанностью покупателя.

2) Срок доставки зависит от пункта назначения и других факторов, это может занять несколько дней.

Доставка может зависеть от праздников, событий и других факторов. Мы не можем гарантировать время прибытия.

3) Если вы не дойдете до 50 рабочих дней, пожалуйста, сообщите мне, мы продлим время защиты

4) Если вы не получили товар в течение 60 рабочих дней (Бразилия 90 рабочих дней), мы вернем или повторно отправим товар.

Если вы не хотите следовать соглашениям, пожалуйста, не платите за заказ, и мы не приветствуем любые споры о доставке.

Обычно время доставки во многие страны составляет 25-45 рабочих дней (Россия, Аргентина, 45-70 рабочих дней, Бразилия, 70-90 рабочих дней)

5) На Aliexpress только около 25 стран могут выбрать доставку «Почта Китая обычная. Small Packet Plus »или« Posti Finland Economy », это бесплатная доставка, но без информации для отслеживания.

4.Отзыв:

Ваше удовлетворение и положительные отзывы очень важны для нас.

Пожалуйста, оставьте положительный отзыв и поставьте 5 звезд, если вы удовлетворены нашими товарами и услугами.

И если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв.

Мы сделаем все возможное, чтобы решить любые проблемы с лучшим обслуживанием клиентов.

1. Мы надеемся, что у всех будут замечательные покупки в моем магазине! Мы зависим от удовлетворенности наших клиентов, чтобы добиться успеха.Поэтому ваш отзыв очень важен для нас, пожалуйста, оставьте нам положительный отзыв, если вы удовлетворены нашим продуктом или услугой, большое спасибо!

2. Пожалуйста, свяжитесь с нами перед тем, как оставить нейтральный (3 звезды) или отрицательный (1-2 звезды) отзыв. Мы постараемся сделать все возможное, чтобы решить проблему и оставить вам счастливое настроение покупок здесь. Спасибо!

3. Если вы недовольны и ваше объяснение является разумным, мы повторно отправим товары или возместим их.

Мы гарантируем вам нулевой риск покупки здесь.

Мы предлагаем вам полный возврат средств, если у товара есть проблемы с качеством, потому что вы не можете его использовать.

Свяжитесь с нами:

Если у вас есть вопросы или вам нужна помощь, свяжитесь с нами!

Спасибо!

Предупреждение:

Наше обещание:

Южная Америка: не получил товар в течение 90 рабочих дней, полный возврат средств.

Другие страны: не получил товар в течение 60 рабочих дней, возврат средств полностью.

Пожалуйста, не оспаривайте поданные в течение срока, указанного в нашем обещании.

(Вы можете связаться с нами, чтобы продлить время защиты покупок, чтобы гарантировать вам посылку)

Если вам это не нравится, пожалуйста, не покупайте наши продукты.

О выборе доставки и проблеме отслеживания доставки

Posti Finland Economy веб-сайт отслеживания: track.yw56.com.cn/en-US/

(только отслеживание в Финляндии) В RU или BY около 40 дней Вы можете получить

China Post Ordinary Small Packet Plus сеть отслеживания: трек.yw56.com.cn/en-US/

(отслеживание только в Гонконге), от 15 до 45 дней Вы можете получить

China Post Registered Air Mail для отслеживания веб-сайтов: вы можете использовать веб-сайт почты своей страны для отслеживания

Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!

Дешевая автомобильная фара в сборе, покупайте качественные автомобили и мотоциклы напрямую из Китая. Поставщики: Автомобильный задний лазерный противотуманный фонарь Предупреждающие огни для LADA Vesta Granta 1300 Niva Samara Signet Priora Kalina Safarl vaz 2110 12 2106 2107 Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

Как установить сигнализацию на машине

Безопасность автомобиля, особенно нового, — очень актуальная проблема современного автовладельца. Существует несколько способов защиты автомобиля, самый популярный из которых — установка на него автоматической сигнализации. Установка сигнализации в специализированном центре занимает мало времени и гарантирует качество работы. Но есть и недостатки. Первое из которых — дороговизна работ, второе — использование типовых схем размещения оборудования, подключения и электромонтажа.Но при наличии простого инструмента и определенных навыков установка автосигнализации своими руками — вполне посильная процедура.

Содержание

1 Оборудование и материалы
2 Монтаж оборудования
3 Электроподключение
4 Электропроводка
5 Блокировка силовой установки
6 Установка автосигнализации на примере ВАЗ 2110
- 6.1. процесс установки сигнализации на автомобиль ВАЗ 2110
7 Проверка
8 Подведем итоги

Оборудование и материалы

Комплект автосигнализации

При выборе комплекта сигнализации следует руководствоваться правилом, что стоимость его должно составлять 3-5% от стоимости станка.Установка комплекта безопасности на 150 тысяч на автомобиль стоимостью 300 тысяч рублей будет явно нецелесообразной. Для установки выбранного комплекта сигнализации на станок вам потребуются:

автомобильный комплект слесарного инструмента;
инструмент для зачистки проводов;
Трубка термоусаживаемая и зажигалка;
изолента в цвет изоляции проводки автомобиля;
мультиметр или другой прибор для измерения напряжения и проводимости;
двусторонний скотч;
сплен или обычная пена;
схема электрооборудования автомобиля.

Установка сигнализации своими руками потребует аккуратности и терпения, придется разбирать переднюю панель, крышку колонки и другие элементы внутренней отделки.

Установка оборудования

На первом этапе установки сигнализации следует разобраться с самой сигнализацией, для чего следует изучить прилагаемую инструкцию. Далее необходимо разобраться в проводке автомобиля, для чего потребуется схема его электрооборудования.Следующий этап предполагает выбор места установки блока управления и сигнализатора. Если с первым все понятно, он устанавливается в самом недоступном месте — под лицевой панелью, то со вторым не все так просто. Обычно он размещается под капотом, но у каждой модели автомобиля в моторном отсеке есть ограниченное количество доступных мест, где можно легко установить сирену. Чем сложнее добраться до источника аудиосигнала, тем сложнее его выключить.При разборке передней панели и крышки рулевой колонки можно использовать пластиковые зажимы, поэтому для монтажа лучше использовать специальные пластиковые монтажные элементы. Так вы убережете обшивку от повреждений.

Для установки сигнализации придется разобрать приборную панель

Электроподключение

Выходы сигнализации необходимо подключить к указателям поворота или габаритным огням автомобиля, к лампочке, которая отвечает за индикацию открытия и закрытия дверей, а также к контрольной лампе работающего мотора.Если панель вашего авто оптитронная, то единственное, что можно подключить, это поворотники. Для того, чтобы произвести монтаж проводов, на обратной стороне панели нужно найти лампочки, отвечающие за индикацию указателя поворота. Находим заряд лампочек, по нему сделаны дорожки. Нам нужно найти контакт на 12 вольт и проверить его, для чего подключаем разъем к дорожке, включаем поворотник и кидаем мультиметр. Если вы найдете нужный провод, мультиметр укажет наличие напряжения в тот момент, когда загорится лампа указателя поворота.

Примечание! Поиск проводов по принципу «лампочки» недопустим при работе с электросистемой автомобиля. Использование этого метода может оказаться дорогостоящим для автовладельца, ведь вы легко можете вывести из строя всю систему питания автомобиля.

Собственно мы ищем трос, отвечающий за открывание и закрывание дверей по такому же принципу. При открытой двери автомобиля показания мультиметра должны быть равны 12 В, а значит, при закрытой двери они равны 0.Находим контрольный провод для пуска мотора таким же методом. Однако, если в вашем автомобиле эта функция берет на себя тахометр, то проверить его таким образом не удастся.

Смотрите также: Как сделать бампер своими руками

Схема подключения охранной сигнализации предусматривает подключение блока управления и центрального замка автомобиля. Лучше всего это сделать, подключив к реле блокировки. Будем искать его по аналогии с предыдущими действиями.

Электропроводка

При прокладке сигнализации провода следует собирать по направлению к жгуту и обматывать изолентой.Изолента не должна сильно отличаться от заводской изоляции проводов. Это значительно усложнит угонщикам поиск проводов, которые необходимо перерезать. Кроме того, использование изоленты служит дополнительной изоляцией для проводов, повышая надежность. Провода к разъемам лучше всего припаять и заизолировать термоусадочной трубкой, а затем обмотать изолентой. При соединении проводов можно использовать специальные зажимы, но их использование значительно сокращает время, необходимое для определения угонщика нужного провода.При проводке под капотом (подключение концевого выключателя и сирены) следует провести провода вдоль имеющихся жгутов электропроводов, сделав их менее заметными.

Правильно установленная сигнализация поможет защитить автомобиль от взлома

Блокировка силовой установки

Установка сигнализации на автомобиль подразумевает также блокировку двигателя в случае несанкционированного запуска автомобиля. Чаще всего для этого используется разъем зажигания. Для определения нужного разъема нужно прозвонить замок.Провод, на котором есть напряжение, когда ключ находится в положении «ON», выбирается и исчезает в положении «Start». Чтобы заблокировать двигатель, снимите разъем с замка зажигания и закоротите этот провод перемычкой на постоянный плюс, а второй перемычкой с постоянным плюсом и клеммой стартера. Если двигатель заводится, то снимаем перемычку на стартере, заглушается машина и перерезается найденный провод. Далее идет соединение проводов сигнализации и обрезанных концов провода. Утепление стыка следует проводить термоусаживаемой трубкой из той же ленты.

Установка автосигнализации на примере ВАЗ 2110

Установка автосигнализации в автомобиле ВАЗ 2110 можно разделить на 2 уровня: установка всех элементов сигнализации и подключение к электрической схеме автомобиля. . Самой трудоемкой работой, пожалуй, можно назвать монтаж электропроводки в дверях и багажнике автомобиля.

: Так выглядит центральный блок сигнализации с подключенными к нему проводами.

: Это датчик удара (датчик удара), подключенный к центральному блоку сигнализации

: Вот так жгут проводов подключается к блоку, ведущему к датчикам открытия / закрытия багажника и капот, двери автомобиля, а также сирены и осветительное оборудование выглядит так

: Если на центральном блоке выбранной вами сигнализации стоит только один блок, и вам необходимо подключить два датчика, мы производим подключение параллельно

Смотрите также: Игра: тюнинг авто онлайн 3d

Процесс установки сигнализации на автомобиль ВАЗ 2110

Датчики открывания капота и багажника смонтированы так, что замыкание на массу происходит в самом начале открывания.
Для установки датчика открытия капота делаем дополнительное крепление. Для этого используйте монтажную планку электрического дверного замка.
После закрепления кронштейна вставьте в него датчик, отрегулируйте его высоту и зафиксируйте в выбранном положении с помощью нижней гайки. Вооружившись омметром, проверяем, насколько надежно датчик подключен к «массе».
Аналогично установка датчика на багажник.
Как показала практика, сирену лучше всего монтировать под капотом на разъеме правого брызговика.Не забывайте, что рог лучше направлять вниз, чтобы в него не попадала влага.
Закрепляем датчик удара (датчик удара) под панелью приборов саморезами.
Микроволновый датчик лучше всего размещать в центре автомобиля. Хорошо для этой цели подойдет установка вместо штатной задней пепельницы. Пепельницу необходимо снять, снять ее держатель и установить в него датчик. Электропроводка датчика проложена в обшивке центрального тоннеля. Крепление датчика должно быть надежным, чтобы хорошо воспринимать все колебания тела.
Центральный блок установлен за регулятором впрыска.
Последний этап — установка передатчика пейджера. На скользкое лобовое стекло прикрепляем датчик, предварительно сняв с него пленку. Проводка от датчика прячется под накладкой стойки лобового стекла.

: Кронштейн состоит из пластины, на которой крепится приводной дверной замок

: Закрепите скобу

: Вставьте датчик в скобу

Устройство системы аварийной сигнализации ВАЗ 2110

Принцип работы аварийной сигнализации ВАЗ 2110

Расположение элементов системы аварийной сигнализации

Как снять кнопку аварийной сигнализации ВАЗ 2110

Почему не работает аварийная сигнализация ВАЗ 2110

Проверка работоспособности аварийной сигнализации

Замена реле поворотов и аварийной сигнализации

Ремонт электропроводки аварийной сигнализации

Схема включения указателей поворота и аварийной сигнализации автомобилей семейства ВАЗ-2110.

Поделиться ссылкой:

Похожие статьи

✅ Кнопка аварийки ваз 2110

Что делать, если не работают поворотники и аварийка на ВАЗ-2110

Особенности схемы

Простейшие неисправности

Более серьезные проблемы

Элементы управления

Снимаем кнопку аварийки на ВАЗ-2110

Снятие кнопки аварийки на ВАЗ-2110

Принцип работы аварийки

Когда включается аварийка?

Кнопка аварийки ваз 2110

Варианты доставки товара

Посылка Почтой России

Посылка Почтой России 1 класс

Экспресс-посылка EMS

Транспортные компании

Как снять кнопку аварийки на ВАЗ-2110

Снятие кнопки аварийки на ВАЗ-2110

Принцип работы аварийки

Когда включается аварийка?

Видео о том, как поменять лампочку в кнопке аварийной сигнализации

Не работают повороты ВАЗ (переднеприводных).

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

Проверка кнопки аварийной сигнализации.

При включении поворотов перегарает предохранитель.

Кнопки аварийного сигнала в Балашихе

Реле поворотников ваз 2110 где находится – Предохранители и реле ВАЗ 2110, 2111, 2112

Проверка исправности реле поворотов.

Советы для автомобилистов

Проверка кнопки аварийной сигнализации.

Блок предохранителей и реле

При включении поворотов перегарает предохранитель.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2110.

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

Устранение возникающих неисправностей

Самостоятельная диагностика световых приборов автомобиля

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Поворотники и аварийка в связке на ВАЗ-2110

Алгоритм проверки

Ваша ситуация

Кнопка аварийки ваз 2110 — Авто-мастерская онлайн

Кнопка аварийки ваз 2110 — Ремонт и обслуживание автомобилей

Как произвести установку евро кнопки?

Замена кожуха колонки

Аварийная сигнализация как «спасательный круг» в нестандартной ситуации на дороге

Устройство АСС

Схема аварийки

Фотогалерея «Основные составляющие АСС»

Распространенные неисправности аварийки

«Принцип работы аварийной сигналки»

Не работают повороты ВАЗ (переднеприводных)

Проверка исправности реле поворотов

Проверка кнопки аварийной сигнализации

При включении поворотов перегарает предохранитель

Схема подключения указателей поворотов и аварийной сигнализации ВАЗ 2109

Кнопка аварийной сигнализации – как устроена и функционирует? + видео

Что скрывает кнопка аварийной сигнализации?

Как устроена схема аварийной сигнализации?

Кнопка аварийки ВАЗ 2114

Автор Тема: Ремонт реле поворота-аварийки ВАЗ десятого семейства (Прочитано 66319 раз)

Пашкин

Макар

Hedwig

Игорь

oleg12345

Су5

Автор Тема: Ремонт реле поворота-аварийки ВАЗ десятого семейства (Прочитано 66318 раз)

Почему не работают поворотники на ВАЗ 2110?
