Схема автоматического выключателя: Обозначение автомата на однолинейных схемах

Схема подключения дифференциального автоматического выключателя

Содержание

• 1 Принцип действия
• 2 Как отличить ВД и АВДТ
• 3 Конструкция
• 4 Как отличить
• 5 Дифавтомат
• 6 Типы
• 7 Подключение
• 8 Своими руками. Видео

Дифференциальный автоматический выключатель, в отличие от простого автоматического выключателя, обеспечивает комплексную защиту сети от перегрузки и нарушения целостности изоляции. Этот более высокий класс защиты позволяет сохранить в целостности сеть и предотвратить поражение человека электрическим током.

Дифференциальный автоматический выключатель

Принцип действия

Дифференциальный автомат отличается от простого автоматического выключателя тем, что в нем используется еще один канал отключения, который срабатывает при утечке тока на «землю». Можно сказать, что к автоматическому выключателю добавлено УЗО (устройство защитного отключения).

Сравнительная характеристика устройств по назначению

Название устройства	Назначение	Стандарт	Компоновка
ВДТ. Выключатель дифференциального тока. Автоматический выключатель, управляемый дифф. током, без встроенной защиты от сверхтоков	Защита людей от поражения током при КОСВЕННОМ касании и оборудования от тока утечек	ГОСТ Р 51326.1-99	Механический коммутационный аппарат и дифф. модуль.
АВДТ. Дифференциальный автомат. Автоматический выключатель, управляемый дифф. током, со встроенной защитой от сверхтоков	Защита людей от поражения током при КОСВЕННОМ касании и оборудования от тока утечек. Защита сети от сверхтоков	ГОСТ Р 51327.1-99	Механический коммутационный аппарат, дифф. модуль, тепловой и электромагнитный расцепители.
УЗО. Устройство защитного отключения, управляемое дифф. током	Защита людей от поражения током при КОСВЕННОМ и НЕПОСРЕДСТВЕННОМ** касании, защита оборудования от тока утечек.	ГОСТ Р 50807-95 (2001)	Механический коммутационный аппарат и дифф. модуль.*
УЗО. Устройство защитного отключения, управляемое дифф. током со встроенной защитой от сверхтоков — УЗО	Защита людей от поражения током при КОСВЕННОМ и НЕПОСРЕДСТВЕННОМ** касании, защита оборудования от тока утечек. Защита сети от сверхтоков	ГОСТ Р 50807-95 (2001)	Механический коммутационный аппарат, дифф. модуль,* электромагнитный и тепловой расцепители.
*Дифференциальный модуль, обеспечивающий защиту от непосредственного касания, отличается повышенной чувствительностью и малым временем срабатывания ** Касание токоведущих частей, находящихся под напряжением.

В основе работы УЗО лежит сравнение тока «втекающего» (фаза) и «вытекающего» (ноль). Сравнение токов происходит с помощью дифференциального трансформатора на тороидальном сердечнике.

Схема работы УЗО

На этом сердечнике размещают три обмотки: одна – фазная, другая – нулевая, третья – сигнальная. При нормальном функционировании сети по фазной и нулевой обмоткам текут одинаковые токи в противоположных направлениях. Они создают в сердечнике магнитные поля, которые также направлены в разные стороны. В результате магнитное поле в сердечнике практически нулевое, из-за этого в сигнальной обмотке напряжение также равно нулю. Для проверки работоспособности служит ограничительный резистор R и кнопка «Тест», при нажатии на нее происходит срабатывание выключателя, это позволяет убедиться, что система в порядке.

Следует заметить, что под дифференциальным автоматом понимают устройство, объединяющее в одном корпусе УЗО и автоматический выключатель. Это замечание справедливо, потому что в точках продажи часто за диффавтомат выдают УЗО.

Если произошло нарушение целостности изоляции или человек коснулся оголенного провода, то часть фазного тока потечет не к нулевому проводу, а на «землю». Баланс токов и магнитного поля в трансформаторе нарушится, из-за этого в сигнальной катушке появится напряжение. Это напряжение вызывает срабатывание исполнительного устройства и отключает автомат. Время срабатывания составляет примерно 0,04 сек.

Схема работы дифференциальной защиты

На рисунке видно, что нарушилась изоляция какого-то прибора (R_н), к примеру, холодильника, напряжение фазы попало на корпус, прикосновение человека к нему замкнуло эту цепь на «землю». Через фазный провод потечет суммарный i₁+Δi ток, а через нулевой – только часть i₂. Поэтому i₁+Δi>i₂, магнитный поток в кольце не равен нулю, и наведенный в сигнальной обмотке (1) ток поступает на исполнительный механизм, он и отключает сеть.

Как отличить ВД и АВДТ

Устройство автоматического выключателя (АВ)

В настоящее время получило распространение название ВД (Выключатель Дифференциальный) – это УЗО. АВДТ (Автоматический Выключатель Дифференциального Тока) – это дифференциальный автомат. Кроме того на боковой поверхности появились соответствующие надписи, это касается только российских производителей и то не всех. Различия видны на приведенном рисунке.

Как отличить диффавтомат от УЗО

Конструкция

Если автоматический выключатель состоит из двух каналов защиты (перегрузки и КЗ), то в дифференциальный добавлен еще один – УЗО, соответственно конструкция усложнилась.

Устройство защитного отключения может быть электронным или электромеханическим, встроенным в автоматический выключатель или отдельным.

Различие в устройстве этих выключателей в некоторых случаях может дорого обойтись для человека. Дело в том, что электронное УЗО для своей нормальной работы требует, чтобы линия была всегда под напряжением. Если вдруг по какой-то причине питание на электронный блок не поступает, то при возникновении утечки этот выключатель не сработает. Такая ситуация может возникнуть при обрыве цепи питания внутри выключателя или обрыве нуля за пределами квартиры.

В электромеханическом УЗО работа выключателя гарантируется в любом случае.

Как отличить

Время токовая характеристика автоматического выключателя

Есть два способа, как различить электронные и электромеханические выключатели.

По нанесенной схеме на корпусе дифференциального выключателя.

Электронные и электромеханические выключатели

На левом рисунке видно, что к реле подходят только два провода от дифференциального трансформатора. На правом буквой А обозначена электронная схема, и к ней подведены сигнальные провода от трансформатора и два – от сети для питания. При обрыве нулевого провода вне квартиры питание на электронную схему поступать не будет. Она соответственно перестанет работать, а фаза будет поступать в квартиру, поэтому прикосновение человека к оголенному проводу НЕ вызовет отключения автомата.

Проверка с помощью батарейки

К фазным выводам подсоединяются два отрезка провода с оголенными концами, к ним подключают любую батарейку от 1,5 до 9В. Автомат при этом должен быть включенным. Если конструкция электромеханическая, то произойдет моментальное отключение. Если конструкция электронная, никакого отключения не будет. Полярность подключения батарейки роли не играет.

Проверка с помощью батарейки

Это очень простой и безопасный способ определения, к какому виду относится тот или иной диффавтомат.

Схемы подключения УЗО и автомата

В его корпусе из негорючего пластика смонтированы:

• механизм отключения,
• тороидальный трансформатор,
• электронное или электромеханическое реле, которое приводит в действие расцепитель устройства.

Устройство дифференциального автомата

Типы

По ГОСТу 53312–2009 дифавтоматы различают по типу отключения АС, А, В, S, G.

• АС – реагируют на переменный ток, возникающий или медленно нарастающий в обмотке управления диффавтомата,
• А – срабатывает на переменный или пульсирующий ток,
• В – реагирует на постоянный, переменный или выпрямленный,
• S – имеет временную задержку срабатывания,
• G – тоже самое, но временная задержка меньше.

Различия есть и по току срабатывания: 10, 30, 100-300 мА. Дифавтоматы с током срабатывания 10 мА предназначены для установки на отдельные розетки или влажные помещения (ванные), 30 мА – на группу потребителей, 100-300 мА – на вводной щиток на всю сеть.

Подключение

Подключение дифавтомата следует начинать с предварительного создания плана-схемы, на котором разделить всех квартирных потребителей на группы: освещение, розетки, нагреватели и т. д. Примерная схема приведена на рисунке ниже.

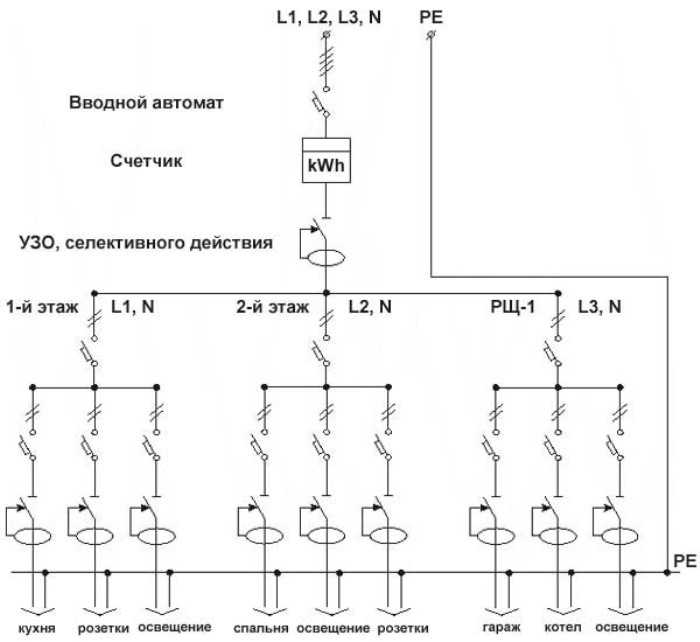

Примерная схема сети с защитными автоматами

Разделение на группы всегда полезно тем, что если где то сети случится неисправность, то будет отключена только эта часть. Это позволяет сразу локализовать неисправность, и даже если нет возможности быстро провести ремонт, сеть будет функционировать, хотя и в ограниченном режиме.

Кроме того группировка сети позволяет отделить помещения с опасными условиями использования электроэнергии: кухню, ванную, санузел. Влажность в этих помещениях может быть повышенной. Вероятность поражения током при появлении утечки высокая, поэтому там ставят автоматы с током срабатывания 10 мА, для других – 30 мА. С большим током 100-300 мА – устанавливают в входном щите для защиты сети от пожара, так как если общая утечка в сети превысит это значение, то вся сеть будет отключена.

Своими руками. Видео

Про электрическую схему подключения автоматического выключателя своими руками можно узнать из представленного видео.

Использование дифференциальных автоматических выключателей обеспечивает комплексную защиту помещения от аварий и поражения людей электрическим током.

Для защиты трехфазных сетей выпускаются дифференциальные выключатели в трехфазном исполнении. Принципиальных отличий в их работе нет. Следует учитывать только одно, если к домовладению подведена трехфазная сеть, а в нее в доме включаются и однофазные потребители, то общий УЗО на входе ставить нельзя, так как он будет работать некорректно из-за небольшого, но неизбежного перекоса фаз. В этом случае УЗО ставятся индивидуально для каждого потребителя.

Оцените статью:

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

В продолжение серии публикаций по автоматическим выключателям  очередная статья цикла — схема подключения автоматического выключателя.

Напомню, что цикл статей входит в курс Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Автоматические выключатели технические характеристики.

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Схема подключения автоматического выключателя

Схемы подключения автомата

Установить и правильно подключить автомат в распределительном шкафу – не проблема. С этим может справиться даже обычный человек, который с электричеством сталкивается только, когда вставляет в розетку штепсельную вилку от бытового прибора или включает освещение. Но вопрос, как правильно подключить автомат, все равно часто звучит от обывателей. Все дело в том, что даже среди электриков происходят споры о способах подсоединения. То есть, подводить питающий провод к автоматическому выключателю сверху или снизу.

Давайте не будем спорить здесь, а просто обратимся к правилам устройства электроустановок (ПУЭ), где в одном из пунктов, а, точнее, в пункте 3.1.6, четко все описано. Ни фото ниже нами сделана выписка из этого пункта ПУЭ.

Итак, правила рекомендуют подключать питающий провод к неподвижному контакту в автомате. А он расположен именно сверху. Но давайте до конца быть честными, и еще раз прочитаем правило. В нем нет строго ограничения, то есть, оно носит только рекомендательный характер. Поэтому отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Тем более, прибор будет отключать сеть от перегрузок и короткого замыкания в любом случае в независимости от схемы подключения.

И все же, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Устройство автомата

Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.

Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.

Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.

Электромагнитный расцепитель

Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».

Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты.

А, значит, сеть будет обесточена.

Тепловой расцепитель

Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.

Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.

Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Это интересно: Большой расход электроэнергии при электрическом отоплении

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

Как видно из схемы монтажа, расстояние от дверей до точки установки должно быть не менее 10 см, а до пола – не менее 90 см

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены УЗО или дифференциальный автомат .

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

• Однополюсный выключатель используется при монтаже розеток и систем освещения.
• Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
• Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
• Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Разметка мест установки электроприборов

   Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

  После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

• В верхний зажимной контакт устанавливается нулевой провод.
• В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно сечение кабеля. Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Как подключить автоматический выключатель | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.

Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:

Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.

Вот пример однополюсного автомата ВА47-29 С16:

Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):

Из  пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т.е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.

Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.

Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.

При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т.д.

Перейдем к практике.

Подключение однополюсных и двухполюсных автоматических выключателей

Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:

Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.

Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:

В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.

Схема подключения трехполюсных и четырехполюсных автоматов защиты

Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.

На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.

В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.

В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».



Присоединение жил проводов и кабелей к автомату

У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.

Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).

Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.

После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.

Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.

Следите за тем, чтобы под контактный зажим не попала изоляция провода.

Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.

Как подключить несколько автоматических выключателей в одном ряду?

Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.

Более подробно о ней читайте в этой статье.

P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема автоматического выключателя света » Вот схема!

Категория: Управление освещением В большинстве современных квартир мойка на кухне расположена таким образом, что человек, стоящий перед ней загораживает собой свет, и мойка остается в тени. Это вынуждает, при мытье посуды или продуктов наклоняться и напрягать зрение. Проще всего над мойкой установить дополнительный осветительный прибор, но здесь возникает опасность поражения электрическим током, поскольку включать и выключать его приходится мокрыми руками. Выйти из положения поможет этот автоматический выключатель, который будет включать свет сразу же после пуска из крана воды, а выключать спустя небольшое время (около 15 секунд) после прекращения подачи воды. Автомат имеет полную развязку устройства управления от сети и ламп и обеспечивает полную электробезопасность. Единственный его недостаток в том, что он может работать только с раковинами, имеющими пластмассовую сливную воронку. Принципиальная схема автомата показана на рисунке выше. Принцип работы автоматического выключателя света: Он состоит из датчика влажности с устройством задержки времени на микросхеме D1, транзисторного ключа VT1 с электромагнитным реле на выходе, и источником питания с двумя осветительными лампами. Провод «А» подсоединяется к датчику, расположенному внутри пластмассовой сливной воронки, а провод «Б» подсоединяется к металлической водопроводной трубе в любом удобном месте, например при помощи манжеты, надетой на зачищенный участок трубы. В исходном состоянии, когда вода выключена, сопротивление между точками «А» и «Б» велико и на много превосходит сопротивление резистора R1. В результате на входы элемента D1.1 через этот резистор поступает высокий уровень, и на его выходе имеется низкий уровень. Конденсатор С1 в этом состоянии не заряжен, и напряжение на нем, а следовательно и на входах D1.2, равно нулю. Также нулевой уровень присутствует и на выходе D1.3. Транзисторный ключ на VT1 закрыт и через обмотку реле Р1 ток не протекает, его контакты разомкнуты и лампы Н1 и Н2 выключены. При открывании крана начинает течь вода, она увлажняет датчик, расположенный в сливной воронке раковины и сопротивление между точками «А» и «Б» резко уменьшается, теперь это сопротивление значительно ниже чем R1 и напряжение, поступающее на входы элемента D1. 1 падает до уровня логического нуля. На выходе D1.1 появляется единичный уровень и происходит зарядка конденсатора С1 через прямое сопротивление диода VD1. Теперь на этом конденсаторе присутствует единичный уровень, следовательно и на выходе D1.3 так же единичный уровень. Напряжение с выхода D1.3 поступают на базу VT1 и тот открывается, реле Р1 срабатывает и его контакты замыкаются, включая таким образом освещение. Если подача воды прекращается датчик, расположенный в сливной воронке обсыхает и сопротивление между точками «А» и «Б» увеличивается. На входах D1.1 снова устанавливается единица, а на его выходе — ноль. Теперь конденсатор С1 начинает медленно разряжаться через обратное сопротивление диода VD1 и резистор R2. Примерно через 15 секунд напряжение на нем достигает нулевого порога и в этом момент реле обесточивается и своими контактами выключает свет. Задержка времени необходима для того, чтобы свет не мигал при различных манипуляциях в мойке, которые могут вызвать кратковременное прекращение поступления воды в воронку (например, набирают кастрюлю). При необходимости время, в течении которого длится эта задержка можно установить подбором номиналов R2 и С1. Датчик представляет собой винт М3×10, хромированная головка которого располагается внутри цилиндрической части воронки. В стенке этой пластмассовой трубы сверлится небольшое отверстие, соответствующее диаметру винта. Винт вставляется изнутри, и снаружи на него навинчивается гайка. Под эту гайку подложен контактный лепесток, к которому припаивается провод идущий от точки «А». Винт должен быть расположен так, чтобы его легко было очищать от грязи и чтобы он увлажнялся даже если вода течет тонкой струйкой. В целях герметичности при установке датчика это отверстие нужно промазать масляной краской или каким-то герметиком. Лампы освещения смонтированы в коробчатом отражателе, согнутом из листовой жести. На одной из боковых стенок отражателя вырезанных отверстия при помощи которых отражатель можно подвесить на стену. Внутренняя поверхность отражателя отполирована и покрыта слоем бесцветного лака, предотвращающего коррозию, внешняя поверхность покрашена нитроэмалью. Выбор формы отражателя зависит от вкуса радиолюбителя, и при некоторой изобретательности осветитель может стать украшением кухни. Осветительные лампы — малогабаритные мощностью 15 Вт (от холодильника), но можно применять и другие, мощностью до 25 Вт. Лампы желательно разнести на расстояние 30-40 см, так чтобы предотвратить образование резких теней. Не исключено использование лампы дневного света, со всей собственной обвязкой. Микросхему К561ЛЕ5 можно заменить на К561ЛА7, К176ЛЕ5, К176ЛА7. Транзистор КТ603 — на КТ604, КТ801, КТ815, КТ817. Реле РЭС10 (паспорт РС4.524.308), или другое — РЭС22, РЭС9, на напряжение 12В. Трансформатор питания — готовый, ТВК110ЛМ от кадровой развертки старых ламповых телевизоров. Но возможно использование другого трансформатора, например от сетевого источника питания для переносных приемников (переменное напряжение на его выходе должно быть 8-10В).

Поделитесь с друзьями ссылкой на схему:

Принцип работы автоматического выключателя

Автоматические выключатели – это устройства, которые предназначаются для защитного отключения цепей постоянного и переменного тока в случаях короткого замыкания, токовой перегрузки, снижения напряжения или его исчезновения. В отличии от плавких предохранителей автоматические выключатели имеют более точный ток отключения, могут многократно использоваться, а также при трехфазном исполнении при срабатывании предохранителя какая – то из фаз (одна либо две) могут остаться под напряжением, что является тоже аварийным режимом работы (особенно при питании трехфазных электродвигателей).

• Принцип действия автоматического выключателя
• Конструкции автоматических выключателей
• Модульные автоматические выключатели
• Типы автоматических выключателей
• Штатный режим работы
• Аварийные режимы работы
• Режим перегрузки
• Ток срабатывания

Автоматические выключатели классифицируют по выполняемым функциям, таким как:

• Автоматы минимального и максимального тока;
• Автоматы минимального напряжения;
• Обратной мощности;

Принцип действия автоматического выключателя

Мы рассмотрим принцип действия автоматического выключателя на примере автомата максимального тока.

Его схема показана ниже:

 1 – электромагнит, 2 – якорь, 3, 7 – пружины, 4 – ось, по которой движется якорь, 5 – защелка, 6 – рычаг, 8 – силовой контакт.

При протекании  номинального тока система работает нормально. Как только ток превысит допустимое значение уставки, последовательно включенный в цепь электромагнит 1, преодолеет усилие сдерживающей пружины 3 и втянет якорь 2, и провернувшись через ось 4 защелка 5 освободит рычаг 6. Тогда отключающая пружина 7 разомкнет силовые контакты 8. Такой автомат включается вручную.

В настоящее время созданы автоматы, которые имеют время отключения от 0,02 – 0,007 с на токи отключения 3000 – 5000 А.

Конструкции автоматических выключателей

Существует довольно много различных конструкций автоматических выключателей как цепей переменного, так и цепей постоянного тока.

В последнее время очень широкое распространение получили автоматы малогабаритные, которые предназначаются для защиты от КЗ и токовых перегрузок сетей бытовых и производственных в установках на токи до 50 А и напряжением до 380 В.

Главным защитным средством в таких выключателях являются биметаллические или электромагнитные элементы, срабатывающие с определенной выдержкой времени при нагревании. Автоматы, в которых присутствует электромагнит, обладают довольно большим быстродействием, и этот фактор очень важен при коротких замыканиях.

Ниже показан пробочный автомат на ток 6 А и напряжением не превышающим 250 В:

 1 – электромагнит, 2 –пластина биметаллическая, 3, 4 – кнопки включения и  выключения соответственно, 5 – расцепитель.

Биметаллическую пластину, как и электромагнит, включают в цепь последовательно. Если через автоматический выключатель протекает ток выше номинального,  пластина начинает нагреваться. При длительном протекании превышающего тока пластина 2 деформируется в следствии нагрева, и воздействует на механизм расцепителя 5. При возникновении в цепи короткого замыкания электромагнит 1, мгновенно втянет сердечник и этим тоже воздействует на расцепитель, который разомкнет цепь. Также данный тип автомата отключается вручную путем нажатия кнопки 4, а включение только ручное путем нажатия кнопки 3. Механизм расцепления выполняется в виде ломающегося рычага или защелки.

Принципиальная электрическая схема автомата показана ниже:

1 – электромагнит, 2 – биметаллическая пластина.

Принцип действия трехфазных автоматических выключателей практически ничем не отличается от однофазных. Трехфазные выключатели снабжаются специальными дугогасительными камерами или катушками, в зависимости от мощности устройств.

Ниже приведено видео, подробно описывающее работу автоматического выключателя.

//www.youtube.com/embed/LlYO0svMiVs?wmode=transparent&modestbranding=1&autohide=1&showinfo=0&rel=0

Модульные автоматические выключатели

Типы автоматических выключателей

Существуют такие типы:

• 2-полюсный: предназначен для однофазной линии, состоящей из одного разъема под напряжением и одного нейтрального провода.
• 4-полюсный: он рассчитан на трехфазную линию, состоящую из 4 слотов, где могут быть подключены три фазовых провода и нейтральный провод.

Следовательно, он обеспечивает устройство защиты в режиме реального времени для основных цепей, используемых в промышленности и других высоковольтных коммерческих местах, где из-за этого всегда существует риск поражения электрическим током и несчастного случая.

Штатный режим работы

В штатном режиме через автоматический выключатель течет ток, который меньше номинального или равен ему.

При этом напряжение питания поступает на верхнюю клемму, которая соединена с неподвижным контактом.

С последнего ток идет к подвижному контакту, затем по гибкому медному проводнику на соленоид.

Далее ток с соленоида поступает на расцепитель (тепловое реле) и после на клемму, расположенную снизу. Именно она соединяется с потребителями электроэнергии.

Аварийные режимы работы

Принцип работы автоматического выключателя переменного тока таков, что при аварийной ситуации (перегрузка или короткое замыкание) происходит отключение защищаемой цепи.

Начинает работать механизм свободного расцепления, он приводится в действие специальным расцепителем (обычно электромагнитные или тепловые используются в конструкциях).

Режим перегрузки

Режим перегрузки – это когда ток, потребляемый подключенной к автомату нагрузкой, становится выше, нежели номинальное значение прибора. При этом ток, который проходит через расцепитель, вызывает нагрев пластины из биметалла, что приводит к увеличению ее изгиба. Это приводит к тому, что срабатывает расцепительный механизм. В этот момент выключается автомат, и цепь размыкается.

Тепловая защита срабатывает не мгновенно, так как для нагрева пластины нужно некоторое время. И оно варьируется в зависимости от того, насколько превышено номинальное значение силы тока. Промежуток времени может колебаться от пары секунд до часа. Задержка позволит избавиться от отключения питания при непродолжительном и случайном повышении тока. Часто такие превышения можно наблюдать при запуске электродвигателя.

Ток срабатывания

Минимальное значение силы тока, при котором обязан срабатывать тепловой расцепитель, регулируется специальным винтом на заводе-изготовителе.

Значение примерно в полтора раза выше, нежели номинал, который указывается на корпусе выключателя. Как видите, принцип работы расцепителя автоматического выключателя не очень сложен. Но на силу тока, при котором происходит срабатывание тепловой защиты, огромное влияние оказывает и то, какая у окружающей среды температура.

Если в помещении жарко, то прогрев и выгибание биметаллической пластины начнут происходить при малом значении тока.

А если в помещении холодно, то тепловой расцепитель начнет работать при более высоком токе.

Поэтому один и тот же автоматический выключатель с биметаллической пластиной будет работать по-разному зимой и летом.

Это к автоматам с электромагнитными расцепителями не относится.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

5 типов автоматических выключателей

Автоматические выключатели защищают нашу жизнь и имущество от опасных электрических ситуаций. Вот что вам нужно знать об этих критически важных устройствах.

Нас всех раздражал сработавший автоматический выключатель. Готовитесь ли вы к вечеринке или готовите ужин к большому празднику, обычно это происходит в самый неподходящий момент.

Прежде чем перезапускать выключатель и надеяться на лучшее, неплохо бы понять, что делают эти устройства и почему они так важны для электробезопасности.

Автоматические выключатели защищают электрические цепи, перекрывая подачу электричества, когда они обнаруживают слишком большой ток в цепи. Этот «перегрузочный ток» может быть вызван одновременным подключением слишком большого количества устройств или внезапным скачком напряжения, известным как короткое замыкание или замыкание на землю.

Перегрузка по току может повредить электрическое оборудование в вашем доме или привести к поражению электрическим током, если вы окажетесь на пути тока. Автоматические выключатели работают быстро, чтобы смягчить последствия перегрузки по току, поэтому Национальный электротехнический кодекс (NEC) требует их для каждой цепи в вашей панели, за некоторыми исключениями.

Вот наиболее распространенные типы автоматических выключателей, с которыми вы, вероятно, столкнетесь в своем доме.

На этой странице

Стандартный однополюсный выключатель

BanksPhotos/Getty Images

Однополюсный выключатель защищает одну цепь в электрической системе вашего дома. Эта единственная цепь может питать свет в вашей гостиной или питать розетки на кухне. Однополюсные выключатели занимают один слот в электрощите вашего дома и обычно защищают цепи на 15 и 20 ампер.

В обычном сценарии выключатель находится в цепи как открытые ворота, позволяя току циркулировать по проводам, выходя туда, где он нужен, и снова возвращаясь к панели. Когда цепь перегружается или возникает внезапный скачок напряжения, называемый неисправностью, затвор закрывается, останавливая поток электричества в цепи.

Выключатель можно сбросить и использовать снова, но только если вы разрешите ситуацию с перегрузкой по току. Если выключатель продолжает срабатывать, проведите расследование. Если вы не уверены, в чем причина, обратитесь за помощью к лицензированному электрику.

Возможность сброса выключателя является значительным преимуществом по сравнению с предохранителями, которые были широко распространены в домах до появления автоматических выключателей. Предохранители можно использовать только один раз. Если перегорел предохранитель, его необходимо заменить.

Стандартный двухполюсный выключатель

BanksPhotos/Getty Images

Двухполюсные выключатели работают так же, как и однополюсные выключатели, но они защищают цепи, питающие более крупное оборудование, такое как кондиционеры, плиты и сушилки. Эти приборы не могут работать от обычной 120-вольтовой цепи, в которой для подачи тока используется один провод. Большой кондиционер на 50 ампер использует два провода накала, чтобы обеспечить достаточный ток для работы прибора.

Оба «горячих» провода нуждаются в защите от перегрузки по току, поэтому мы используем двухполюсный выключатель, который принимает два провода вместо одного. Эти выключатели крупнее однополюсных, поэтому они занимают два слота на вашей панели. В случае срабатывания двухполюсного выключателя у него есть ручка, которая позволяет сбрасывать оба хот одновременно.

Двухполюсные выключатели, как и однополюсные, защищают от перегрузок (подключено слишком много вещей) и неисправностей.

Прерыватель цепи замыкания на землю (GFCI)

через продавца

Вы использовали розетки GFCI на кухне и в ванных комнатах, но как насчет автоматических выключателей GFCI?

GFCI защищают людей от конкретного источника поражения электрическим током — замыкания на землю. Это происходит, когда электричество от горячего провода непреднамеренно попадает на землю через проводящие предметы, которые обычно не проводят электричество. Этим путем может быть металлическая труба в стене, внешняя часть прибора или вы сами.

GFCI определяют количество тока, выходящего на нагрузку (то, что вы питаете), и сравнивают его с током, возвращающимся на панель. Если разница между двумя путями превышает шесть миллиампер, GFCI размыкает цепь, останавливая поток электричества. Это происходит всего за 1/40 секунды.

NEC требует GFCI в местах, где вода представляет собой общую опасность. Ванные комнаты, кухни, гаражи, подвальные помещения и наружные емкости должны быть защищены GFCI.

Прерыватель цепи дугового замыкания (AFCI)

Семейный мастер на все руки

Защита от дугового замыкания является относительно новым требованием NEC, которое впервые стало обязательным для спален в 2002 году. С тех пор NEC расширила требования к защите AFCI, включив в них почти все комнаты в вашем доме, за исключением ванных комнат и подвалов. При новом строительстве и реконструкции AFCI заменяют стандартные выключатели как наиболее распространенные выключатели в вашей панели.

AFCI защищают ваш дом от пожаров, контролируя цепи на наличие опасных электрических дуг.

Что такое электрическая дуга? Представьте два провода, соединенных под проволочной гайкой. Пока соединение плотное, ток беспрепятственно проходит через соединение. Если это соединение ослабнет, электричество попытается «перепрыгнуть» с одного провода на другой, чтобы продолжить свой путь, создавая дугу между проводниками.

Если эта дуга возникает в шнуре старой лампы за занавесками в гостиной, вы можете столкнуться с опасной ситуацией. Любой горючий материал вблизи этой дуги может загореться.

Автоматический выключатель AFCI обнаруживает эти непреднамеренные дуговые разряды, где бы они ни происходили, и немедленно отключает подачу электроэнергии в цепь.

Двухфункциональный выключатель AFCI/GFCI

через продавца

Для кухонь и прачечных требуется защита GFCI и AFCI, поэтому двухфункциональный выключатель сочетает в себе оба уровня защиты в одном устройстве. До появления этих выключателей домовладельцу приходилось использовать выключатель AFCI и розетку GFCI для достижения обоих уровней защиты в одной цепи.

Если ваш дом новее или если вы обновили свой электрический щит за последние несколько лет, вы можете увидеть эти двухфункциональные выключатели на своем щите вместо стандартных выключателей GFCI или AFCI.

Популярные видеоролики

ⓘ

Типы автоматических выключателей и руководство по их замене

Автоматические выключатели являются важными устройствами безопасности для каждого здания, склада и всех зданий, использующих электричество. Они выступают в качестве третьей стороны или арбитров в сложных и других опасных системах электропроводки. При попадании чрезмерного тока в электропроводку могут возникнуть пожары, скачки напряжения и взрывы. Но прежде чем такие опасные реакции могут произойти, автоматические выключатели отключают электроэнергию.

Эти коробчатые устройства работают, ограничивая ток в одной цепи. Без автоматических выключателей ваше предприятие было бы в постоянной опасности и беспорядке.

Сколько типов выключателей существует?

Существует три основных типа автоматических выключателей: стандартные, автоматические выключатели AFCI и выключатели GFCI. Вот что вам нужно знать о них: -полюсные выключатели и двухполюсные выключатели. Это более простые выключатели, которые контролируют частоту электричества, когда оно циркулирует в помещении. Он отслеживает электричество в системах электропроводки, приборах и розетках. Этот тип прерывателя останавливает ток при перегрузках и коротких замыканиях, чтобы предотвратить перегрев проводов. Это может произойти, когда горячий провод контактирует с проводом заземления, другим горячим проводом или нейтральным проводом. Это отключение тока предотвращает электрические возгорания.

Вот еще немного об однополюсных и двухполюсных выключателях:

Однополюсные выключатели

• Наиболее распространенный выключатель
• Защищает один провод под напряжением
• Подает 120 В в цепь
• Ручки 15-20 А

Двухполюсные выключатели

• С двумя однополюсными выключателями с рукояткой и общим размыкающим механизмом
• Защищает два провода
• Подает 120/240 В или 240 В в цепь
• 15-200 ампер
• Используется для крупных приборов, таких как водонагреватели

Автоматические выключатели GFCI

Автоматические выключатели GFCI или прерыватели цепи замыкания на землю отключают подачу электроэнергии в цепи, когда в них возникают токи перегрузки. Они также вступают в силу при коротком замыкании или замыкании линии на землю. Последнее происходит при нежелательных образованиях пути между электрическим током и заземленным элементом. Эти выключатели не подходят для устройств, которые работают непрерывно, таких как холодильные или медицинские устройства. Причина кроется в спотыкании; выключатели могут сработать больше, чем должны.

Вот дополнительная информация о выключателях GFCI:

• Определяется спиральными проводами и тестовыми кнопками на их передней стороне
• Необходим для использования во влажных помещениях, таких как подвалы, открытые площадки, ванные комнаты, кухни и гаражи
• Удобен на рабочих станциях, где используются электроинструменты
• Имеют стандартную вставку I” на полюс

Автоматические выключатели AFCI

Автоматические выключатели AFCI или прерыватели цепи дугового замыкания останавливают непреднамеренный электрический разряд в электрическом шнуре или системе электропроводки, который может привести к пожару. Он делает это, обнаруживая ненормальный путь и электрический скачок, после чего отключает поврежденную цепь от источника питания до того, как дуга поймает источник тепла, достаточно горячий, чтобы загореться.

Еще немного об автоматических выключателях AFCI:

• Дуги возникают в результате старения или повреждения электрических шнуров и проводов
• Необходим вместе с обычными или стандартными выключателями, потому что они реагируют на устойчивую подачу тепла, а не на резкие скачки напряжения
• Отвечает за защиту ответвленной проводки в электрической системе

Лучший тип автоматического выключателя в зависимости от корпуса

Тип автоматического выключателя	Лучшее использование
Стандартные автоматические выключатели	Защита имущества, оборудования и приборов от неисправности электрооборудования
Автоматические выключатели GFCI	Защита от поражения электрическим током в местах, где возможно поражение электрическим током, таких как влажные помещения, прачечные, гаражи, кухни или на открытом воздухе
Автоматические выключатели AFCI	Вместо стандартных автоматических выключателей для снижения вероятности образования дуги как источника воспламенения, приводящего к пожару

Как заменить автоматический выключатель

• Наденьте защитное снаряжение, такое как перчатки обходчика, резиновую обувь и защитные очки, и встаньте на защитный коврик. Убедитесь, что вокруг нет жидкости.
• Найдите коробку главного выключателя и неисправный выключатель.
• Проверка питания с помощью тестера напряжения.
• Отключите распределительные коробки ответвлений, затем главный источник питания и, наконец, отдельные выключатели.
• Осмотрите панель снаружи на предмет обесцвечивания или ржавчины.
• Выкрутите винты на лицевых панелях с помощью отвертки.
• Определите тип используемой коробки выключателя, прочитав этикетку на главном выключателе питания.
• Проверить внутреннюю часть панели на наличие ржавчины, оплавления, обесцвечивания, следов нагрева, потерянных проводов, проникновения вредителей, странных форм, мусора, множества проводов под одним винтом, проводки с поврежденной изоляцией или разноцветных проводов.
• Ослабьте винт на неисправных проводах прерывателя.
• Снимите автоматический выключатель.
• Утилизируйте старый автоматический выключатель.
• Поместите новый на то же место, что и старый.
• Добавьте провода в новый выключатель и плотно закрутите их.
• Замените лицевую панель панели.

Подробнее об автоматических выключателях

Автоматические выключатели AFCI и GFCI защищают от дугового замыкания и замыкания на землю соответственно. Хотя они работают на отдельных гранях системы электропроводки, в тандеме они обеспечивают максимальную защиту цепи.

AFCI и GFCI дополняют друг друга, особенно в местах со сложной схемой, в то время как стандартные автоматические выключатели могут работать в более простых цепях. Ни одна из этих схем не требует какой-либо специальной проводки или руководств по установке.

Источники:

Что такое автоматический выключатель AFCI? (Вопросы и ответы)



Circuit Breaker Sales Inc. — A GroupCBS Company

Перейти к содержимому

Нажмите для Автоматические выключатели низкого/среднего напряжения
■ Все типы
■ Все OEM-производители

Нажмите для Распределительное устройство низкого/среднего напряжения
■ Новый
■ Восстановленный
■ Подходящие модели

Щелкните, чтобы получить Миллионы запасных частей и запасных частей для всех типов электрооборудования на складе

Нажмите для Подстанции вторичного блока
■ Выключатель
■ Трансформатор
■ Низковольтный редуктор

Нажмите для Выключатели нагрузки
■ С предохранителями и без предохранителей
■ Автономные или моноблочные

Нажмите, чтобы получить Управление двигателем среднего напряжения
■ Соответствующие линейки
■ Контакторы и компоненты

Нажмите для Силовые трансформаторы
■ Сухой тип
■ Литой змеевик
■ Заполненный жидкостью

Нажмите для Защитные реле
■ Устаревшие электромеханические и ранние полупроводниковые эксперты
■ Ремонт и продажа

Нажмите, чтобы увидеть Удаленный автоматический выключатель Стойка и коммутация
■ Защита от вспышки дуги
■ Посетите @ CBSArcSafe. com

Нажмите для Вакуумные прерыватели
■ Запасные части
■ Узлы
■ Прогностическое тестирование

Нажмите для Низковольтный блок управления двигателем
■ Все типы и OEM-производители
■ 600 В и ниже
■ Размер NEMA 1-7

Нажмите, чтобы Посетите наш интернет-магазин @ CBStore.com

Модернизация, продление срока службы и модернизация

Программы продления срока службы CBS продлевают срок службы устаревших распределительных устройств, средств управления двигателем и автоматических выключателей. Это включает в себя увеличение отключающей способности, повышение надежности оборудования, согласование существующей линейки распределительных устройств, предоставление полупроводниковых расцепителей, а также предложение решений по модернизации и дооснащению. Мы можем помочь вам получить еще большую отдачу от ваших инвестиций в распределительное устройство. Читать далее.

Восстановление, восстановление и ремонт

CBS предоставляет широкий спектр услуг по восстановлению, восстановлению и ремонту всех типов электрооборудования. Наши услуги по восстановлению включают в себя разборку, оценку, замену или восстановление компонентов, тестирование, техническое обслуживание и полную документацию, чтобы гарантировать, что ваше оборудование будет работать так же хорошо или даже лучше, чем когда оно сошло с конвейера. Читать далее.

Электротехника

Наш отдел электротехники может спроектировать аппаратное обеспечение для модернизации и модернизации вашего существующего распределительного устройства, спроектировать соответствующее распределительное устройство для проектов расширения, а также провести реинжиниринг труднодоступного, устаревшего и иностранного оборудования. CBS разрабатывает распределительные устройства, щиты и центры управления двигателями для применения в самых разных областях: от установки внутри помещений до установки вне помещений и оборудования для атомной энергетики с классом безопасности. Читать далее.

Сервисная мастерская Денвера поддерживает работу центров обработки данных после повреждения трансформатора

Когда в системе охлаждения возникла утечка, отдел продаж компании Circuit Breaker смог обеспечить работу центров обработки данных, в то время как поврежденное оборудование было заменено.

Подробнее

Восстановление электрооборудования имеет экологические и экономические преимущества

Восстановление бывшего в употреблении электрооборудования до состояния, близкого к новому, путем восстановления — это устойчивый способ получить больше от вашего оборудования при меньшем использовании природных ресурсов.

Подробнее

Как обслуживание в мастерской автоматических выключателей может снизить опасность дугового разряда

Изменения в способе расчета энергии дугового разряда обеспечивают более тонкие и точные результаты по сравнению с исследованиями, проведенными ранее, но знания и передовой опыт по-прежнему защищают людей от опасностей, связанных с электричеством.

Читать далее

Качество — ключ к восстановленному электрическому оборудованию

Профессионалы, занимающиеся обеспечением безопасности и надежности восстановленного и восстановленного электрического оборудования и аппаратуры, собрались на ежегодную конференцию и выставку PEARL 2022 года.

Подробнее

Аварийное электроснабжение позволяет восстановиться после урагана

Группа CBS взялась за обеспечение аварийного электроснабжения после того, как Ида обрушился на сушу как ураган 4-й категории.

Подробнее

Аварийная поддержка

Инвентаризация

Ремонт

Группа CBS

Продайте США

Harness of Power of Group CBS

HADQVQUED in Addison, Texas,

.0245 Group CBS имеет дочерние компании в США и Великобритании, которые предоставляют первоклассные продукты и непревзойденные возможности и услуги для рынков промышленности, коммунальных услуг, распределения электроэнергии и ремонта. Если это электричество… оно у нас есть! У нас есть все необходимое для продажи, обслуживания и технических требований к электрическому оборудованию. Для получения дополнительной информации о вступлении в группу дочерних компаний Group CBS, пожалуйста, нажмите здесь . Мы всегда ищем квалифицированных и мотивированных сотрудников во всех сферах нашего бизнеса, нажмите здесь для получения дополнительной информации.

Качество в продаже автоматических выключателей бесплатно! Продажа автоматических выключателей сертифицирована по стандарту ISO 9001 2008; и весь наш персонал, включая продажи, проектирование, сборку, испытания и доставку, является квалифицированными профессионалами, которые привержены предоставлению нашим клиентам качественных продуктов и услуг. У нас есть комплексные процедуры обеспечения качества и все возможности для электрических испытаний, включая собственный генератор импульсов на 200 кВ для проверки устойчивости к BIL. На все новое или восстановленное оборудование распространяется годовая гарантия на детали и работу.

Продажа автоматических выключателей также сертифицирована по экологическим стандартам. У нас есть полностью разработанная и внедренная система экологического менеджмента, соответствующая стандарту ISO 14001, и мы получили сертификат ISO 14001 2004.

Компания Circuit Breaker Sales является учредителем PEARL — Профессиональной лиги по переработке электрического оборудования. Миссия PEARL состоит в том, чтобы выделить членов PEARL в глазах их клиентов в плане качества, безопасности и честности. Членство в PEARL является подтверждением нашей давней приверженности качеству и соблюдению самых высоких стандартов, а также строгим техническим требованиям, требованиям безопасности и эксплуатации для обеспечения надлежащей переработки и повторного использования электроэнергетического оборудования.

Мы также являемся членами NFPA — Национальной ассоциации противопожарной защиты.

Raiders of the Lost Arc

Вице-президент по продажам автоматических выключателей Сэм Эндрес описывает изменения в отрасли и ключевой процесс в CBS, в то время как сотрудник Ронни Монк прячет бесценные артефакты на огромном складе CBS.

В нашей видеотеке на YouTube вы найдете демонстрации продуктов, обучающие видео и другие ценные ресурсы.

Посмотрите другие видео

Нажмите, чтобы ПОСМОТРЕТЬ
СЕЙЧАС

Нажмите, чтобы ПОСМОТРЕТЬ
СЕЙЧАС

Нажмите, чтобы ПОСМОТРЕТЬ
СЕЙЧАС

Нажмите, чтобы ПОСМОТРЕТЬ
СЕЙЧАС

Нажмите, чтобы ЧАСЫ
СЕЙЧАС

Нажмите, чтобы СМОТРЕТЬ
СЕЙЧАС



Отдел продаж автоматических выключателей с радостью сообщает о расширении комплексной поддержки автоматических выключателей и распределительных устройств PACS Industries. Щелкните здесь для получения дополнительной информации об услуге поддержки автоматических выключателей PACS. CBS также поставляет детали, поддержку и обслуживание автоматических выключателей и распределительных устройств следующих производителей:

Дженерал Электрик | Вестингауз | Катлер-Хаммер | Сименс-Аллис Чалмерс
ABB | Би-би-си | Гулд | ИТЭ | Федеральный Тихий океан | Квадрат D | PACS

Автоматический выключатель — Ликвидаторы D & F

Содержание

1. Что такое автоматический выключатель?
2. Конструкция и компоненты автоматического выключателя
3. Средство гашения дуги
4. Рабочий механизм гидромолота
5. Номинальное напряжение
6. Автоматические прерыватели
7. Миниатюрный автоматический выключатель
8. Способы монтажа автоматического выключателя

Что такое автоматический выключатель?

Автоматический выключатель представляет собой автоматический выключатель безопасности, который срабатывает за счет измерения тепла или тока, протекающего по цепи. Если это превышает заранее установленный предел, они «срабатывают» и отключают подачу электроэнергии как можно быстрее. В отличие от предохранителей, после устранения неисправности они не требуют замены и могут быть просто сброшены.

Необходимость автоматического выключателя

Автоматический выключатель является неотъемлемой частью любой электрической системы. В сочетании с надлежащим заземлением они могут защитить от поражения электрическим током. Автоматический выключатель также защищает приборы, проводку и имущество от опасностей возгорания и других повреждений, возникающих в результате аномального тока, короткого замыкания, перегрузки и перегрева.

Конструкция и компоненты автоматического выключателя

Почти все автоматические выключатели состоят из пяти основных компонентов:

1. Внешний корпус:

   Это внешняя оболочка, покрывающая остальные части. В зависимости от номинального тока и напряжения они подразделяются на три типа:

   Литой корпус: Обычно используется в автоматических выключателях низкого напряжения

   Изолированный корпус: Используется в автоматических выключателях, рассчитанных на среднее напряжение и силу тока

   В металлической оболочке: Обычно для верхнего конца автоматических выключателей среднего класса

2. Электрические контакты:

   В автоматическом выключателе есть два контакта – фиксированный контакт и плавающий контакт (который управляется автоматическим выключателем). Когда выключатель срабатывает, плавающий контакт отходит от неподвижного контакта и отключает подачу электроэнергии в цепь.

3. Механизм гашения электрической дуги:

   Когда контакты разъединяются, электричество может просочиться через зазор между последними соприкасающимися частями. Это создает электрическую дугу, которая может достигать очень высоких температур. Чтобы предотвратить повреждение и предотвратить повторное возникновение дуги, автоматический выключатель использует механизм гашения дуги, чтобы остановить эти дуги.

4. Основные рабочие механизмы: Автоматические выключатели

   могут использовать различные методы отключения питания. Это могут быть подпружиненные переключатели, соленоиды, гидравлические и пневматические переключатели.

5. Элементы отключения:

   Ток, протекающий по цепи, создает тепло и магнитное поле. Элементы отключения откалиброваны для использования одного или обоих этих факторов для измерения тока и напряжения и отключения переключателя в случае превышения максимальных номинальных значений.



Типы автоматических выключателей

Существует множество типов конструкций автоматических выключателей, которые можно классифицировать на основе напряжения (высокое, среднее и низкое) или других характеристик, таких как дугогасящая среда и рабочий механизм. :

Дугогасящая среда

1. Автоматический выключатель на масляной основе:

   В автоматических выключателях на масляной основе оба контакта погружены в изолирующее минеральное масло. Когда прерыватель срабатывает и контакты разъединяются, образующаяся дуга испаряет масло, которое разлагается и образует барьер из сжатого водорода вокруг дуги. Это предотвращает дальнейшее искрение после разрыва цепи.

   В автоматических выключателях с большим объемом масла используется больший объем масла как для гашения дуги, так и для изоляции, в то время как в автоматических выключателях с минимальным количеством масла используется меньший объем масла только в качестве прерывающей среды.

2. Воздушный автоматический выключатель: Воздушные автоматические выключатели

   также могут использоваться для низковольтных и некоторых средневольтных цепей. Они работают за счет увеличения напряжения дуги, которое является минимальным напряжением, необходимым для поддержания дуги. Как только оно достигает точки, превышающей напряжение питания, дуга гаснет.

   Эти отбойные молотки подразделяются на два типа: пневматические и пневматические. В зависимости от конструкции они могут обеспечивать прерывание дуги путем охлаждения плазмы дуги, увеличения длины дуги, которая должна пройти, или разделения одной дуги на несколько дуг.

3. Элегазовый выключатель:

   Эти автоматические выключатели получили свое название от гексафторида серы (SF6), который является отличным изолятором, поглощающим отрицательные ионы. Камера вокруг контактов заполнена газом, и электрическая дуга вызывает химическую реакцию, которая увеличивает напряжение дуги.

   В элегазовых выключателях

   обычно используется один, два или четыре прерывателя, в зависимости от уровня напряжения, с которым они должны работать. Обычно они не считаются экологически безопасными, поскольку SF6 является парниковым газом.

4. Вакуумный автоматический выключатель:

   Несмотря на то, что вакуумные выключатели существуют уже более полувека, они все еще находятся в стадии разработки. Они почти исключительно используются в цепях среднего напряжения из-за их компактных размеров, высокой надежности и низких эксплуатационных расходов.

   Отключение дуги происходит в стальной камере с симметрично расположенными керамическими изоляторами, где поддерживается очень высокий вакуум.



Рабочий механизм гидромолота

1. Термовыключатель:

   Тепловые автоматические выключатели используют тепло как меру тока, протекающего по цепи, и отключаются, когда он превышает определенную температуру. Две полосы из разных металлов соединяются вместе, образуя полосу, замыкающую цепь. По мере увеличения тока металлы нагреваются и расширяются с разной скоростью, в результате чего полоса деформируется и переключает переключатель, который отключает источник питания.

   После того, как автоматический выключатель достаточно остынет, можно вручную включить переключатель, чтобы возобновить подачу питания в цепь. Эти типы выключателей не являются мгновенными, и существует период задержки между перегрузкой и отключением

   .

2. Магнитный автоматический выключатель:

   Эти выключатели используют электромагнитную энергию, создаваемую электричеством, для срабатывания выключателя и отключения питания. Прерыватель соединен с выключателем и удерживается на месте пружиной. Когда ток протекает через выключатель, создаваемое электромагнитное поле становится сильнее.

   Как только она превышает максимальную номинальную мощность выключателя, магнитная сила превышает потенциальную энергию пружины, и выключатель срабатывает. Магнитные автоматические выключатели отключаются почти сразу после перегрузки цепи, и, в отличие от термовыключателей, они также могут быть сброшены немедленно.

3. Гибридный автоматический выключатель:

   Комбинируя как магнитные, так и тепловые автоматические выключатели, гибридные автоматические выключатели могут сочетать в себе преимущества обоих. В них используются магнитные выключатели для мгновенной защиты от скачков напряжения и коротких замыканий, а также термовыключатели для предотвращения перегрева при длительных больших нагрузках.



Номинальные напряжения

Каждый автоматический выключатель предназначен для работы в определенном диапазоне напряжений, поэтому их также можно классифицировать на основе их номинального напряжения:

1. Высоковольтный автоматический выключатель:

   Несмотря на отсутствие глобального стандарта, по данным Международной электротехнической комиссии (МЭК), автоматические выключатели для управления высоковольтными линиями электропередачи рассчитаны на напряжение 72,5 кВ и выше. Однополюсные автоматические выключатели позволяют отключать одну фазу, что повышает стабильность и сокращает общее время отказа. Автоматические выключатели постоянного тока высокого напряжения (HVDC) используются для обработки электроэнергии, вырабатываемой и подаваемой из возобновляемых источников.

   В автоматических выключателях этого типа обычно используются электромагнитные или разъединительные автоматические выключатели, а из-за больших нагрузок они включают в себя сложные дугогасящие среды, такие как SF6 и CO2. Поскольку безопасность имеет решающее значение для более высокого напряжения, в высоковольтных автоматических выключателях почти всегда используются различные отказоустойчивые устройства, в том числе:

   Трансформаторы тока с защитными реле

   Защита от перегрузки и замыкания на землю

   Корпуса, которые находятся под потенциалом линии (активный резервуар) или потенциалом земли (застойный резервуар)

2. Автоматический выключатель среднего напряжения (MV): Автоматические выключатели

   номиналом от 1 до 72 кВ относятся к категории автоматических выключателей среднего напряжения. Выключатели более низкого номинала (например, для использования внутри помещений) обычно устанавливаются в распределительных устройствах в металлическом корпусе, а более крупные, защищающие фидерные линии от подстанций, устанавливаются отдельно в качестве компонентов.

   Параметры выключателей среднего напряжения регулируются международными стандартами, такими как IEC 62271, и почти всегда используются защитные реле и датчики тока вместо тепловых или магнитных механизмов отключения. Выключатели среднего напряжения можно дополнительно классифицировать по их дугогасящим средам:

   Вакуумные автоматические выключатели

   имеют номинальные токи более 6300 А и номинальное напряжение до 40,5 кВ. Как правило, они служат дольше и требуют меньше обслуживания.

   Воздушные автоматические выключатели

   также рассчитаны на токи 6300 А и более, хотя они часто имеют регулируемые уровни срабатывания и задержки. Они часто используются в промышленных приложениях для основного распределения электроэнергии.

   Элегазовые выключатели

   стали более популярными по сравнению с масляными дугогасящими средами из-за растущей экологической озабоченности по поводу разливов нефти

3. Автоматический выключатель низкого напряжения: Выключатели

   LV используются, когда максимальное напряжение составляет около 1000 В переменного тока, и включают миниатюрные автоматические выключатели (MCB). Они чаще всего используются в домашнем хозяйстве и офисах и могут быть установлены ярусами на распределительном щите или шкафу распределительного устройства для легкого доступа, переустановки и замены. В автоматических выключателях в литом корпусе используются тепловые или магнитные датчики перегрузки, и они доступны для номиналов до 2500 А.

   Выключатели низковольтные трех типов:

   Тип B срабатывает при воздействии тока полной нагрузки в 3-5 раз больше

   Тип C может выдерживать большие нагрузки, в 5-10 раз превышающие ток полной нагрузки

   Тип D обладает наибольшей грузоподъемностью, в 10-20 раз превышающей полный ток нагрузки.



Автоматические прерыватели

Автоматические выключатели предназначены для устранения различных неисправностей в зависимости от их предполагаемого использования:

1. Прерыватели тока замыкания на землю:

   Они используются для обеспечения дополнительной защиты цепей, которые могут случайно соприкоснуться с водой. GFCI измеряют ток, протекающий как в цепь, так и из нее, чтобы обнаружить любые утечки тока или замыкания на землю, которые возникают, когда прибор падает в воду или человек вступает в непосредственный контакт с цепями под напряжением.

2. Дуговые прерыватели цепи:

   Дугообразование происходит постоянно, даже если вы выключите выключатель. AFCI — это интеллектуальные прерыватели, которые могут различать нормальное искрение и необычно сильное искрение. Если автоматический выключатель обнаруживает потенциально опасную дугу, он быстро отключает питание цепи и предотвращает короткое замыкание и возгорание

   Убедитесь, что вы знаете разницу между AFCI и GFCI и где их правильно использовать.



Миниатюрный автоматический выключатель

Автоматические выключатели чаще всего используются в низковольтных цепях. В пределах одной цепи может быть несколько меньших цепей, каждая из которых управляется с помощью MCB, поэтому в случае неисправности отключается только затронутая цепь. Они более надежны и чувствительны, чем предохранители, и гораздо проще в эксплуатации, поскольку их можно просто снова включить после устранения неисправности.



Методы монтажа автоматического выключателя

Существуют различные методы монтажа и установки автоматических выключателей, каждый из которых предназначен для удовлетворения конкретных требований. Методы монтажа можно разделить на следующие категории:

1. Фиксированная установка:

   Самая доступная установка — это установка, в которой автоматический выключатель подключается к нагрузочной раме и крепится болтами внутри кожуха. Этот монтаж также позволяет устанавливать выключатель спереди. Эти устройства надежны и обычно рассчитаны на напряжение до 600 вольт. Провода или секционные шины обеспечивают питание, которое необходимо отключить перед снятием и заменой выключателя.

2. Съемный монтаж:

   Еще один тип фронтальной установки, съемный автоматический выключатель по умеренной цене и с хорошей надежностью. Это двухкомпонентное крепление имеет основание, которое прикручено болтами и жестко соединено с рамой, куда вставляется выключатель с изолированными частями для электрического сопряжения с ним. Этот метод монтажа также подходит для напряжения 600 В и менее. Он позволяет легко снимать и заменять автоматический выключатель, но сначала необходимо отключить нагрузку.

3. Выкатной монтаж:

   Подобно съемным выключателям, выдвижные автоматические выключатели имеют конструкцию из двух частей: скрепленное болтами и жестко закрепленным проводом основание с электрически сопряженным втычным выключателем. Основное отличие состоит в том, что эти автоматические выключатели можно использовать со всеми напряжениями, и они являются наиболее дорогостоящим вариантом. Выдвижные выключатели блокируются в целях безопасности, поэтому питание автоматически отключается при удалении одного блока, в отличие от отключения питания всех автоматических выключателей, установленных в больших шкафах.

   Эти блоки также довольно большие и громоздкие, а их вес затрудняет манипулирование ими вручную. Для установки и снятия их обычно перемещают с помощью домкратного винта, а затем поднимают на опору, способную выдержать дополнительный вес. Их можно заменить, не отключая питание, но проверка и снятие требуют отключения нагрузки.

Связаться с нами

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу контактную форму онлайн.

Свяжитесь с нами

Типы автоматических выключателей — Работа и применение

Мы не можем представить нашу жизнь без электричества, особенно в наше современное время. Почти все работает на электричестве. Будь то питание от сети или от батареи, мы должны держать его под контролем. Любая неисправность в электричестве может привести к повреждению или даже стать фатальным. Поэтому мы используем несколько защитных устройств, таких как автоматические выключатели, чтобы избежать таких опасностей.

Содержание

Что такое автоматический выключатель

Автоматический выключатель представляет собой механический переключатель, который автоматически срабатывает для защиты цепи от повреждения, вызванного током короткого замыкания. Он автоматически разрывает цепь при обнаружении сильного тока, протекающего из-за перегрузки или короткого замыкания. Он также может вручную размыкать цепь для обслуживания или устранения неисправности. Он может безопасно замыкать и размыкать цепь, чтобы защитить ее от повреждения.

Автоматический выключатель прерывает подачу питания в цепь, когда ток превышает его номинальный ток. Ток может превышаться по многим причинам, таким как перегрузка, короткое замыкание, скачки напряжения и т. д. Перегрузка возникает, когда нагрузка потребляет очень большой ток, превышающий номинальный ток. Короткое замыкание возникает, когда два оголенных провода каким-либо образом соприкасаются друг с другом.

• Связанный пост: Разница между автоматическими выключателями MCB, MCCB, ELCB, RCB, RCD или RCCB

Что должен делать автоматический выключатель?

Основной задачей автоматического выключателя является безопасное размыкание цепи

• Он должен кратковременно выдерживать ток короткого замыкания
• Он должен безопасно разомкнуть цепь
• Должно быстро погасить дугу.
• Его клеммы должны выдерживать напряжение после разрыва.
• Это должно предотвратить повторное зажигание дуги.

Автоматический выключатель мгновенно выдерживает ток короткого замыкания и позволяет другим автоматическим выключателям устранить неисправность. Выключатель спроектирован таким образом, чтобы выдерживать определенный диапазон тока короткого замыкания без повреждения его клемм.

При обнаружении тока повреждения срабатывает и прерывает подачу тока. Он размыкает цепь, используя запасенную механическую энергию, такую ​​как пружина или поток сжатого воздуха, чтобы разъединить контакты. он также может использовать ток короткого замыкания для размыкания контактов с помощью теплового расширения или электромагнитного поля с помощью соленоида.

Следующим шагом после размыкания контактов является гашение дуги. Дуга возникает между контактами из-за высокого напряжения между ними. Это может привести к повреждению контактов или клемм выключателя из-за чрезмерного нагрева, выделяемого из-за высокого тока.

Среды, используемые для гашения дуги

Электрическая дуга пытается замкнуть цепь, поэтому в ней все еще течет ток. Он должен быть погашен, и в различных типах автоматических выключателей используются различные изолирующие или диэлектрические средства гашения дуги, такие как.

• Воздух
• Вакуум
• Изоляционное масло
• Изолирующий газ, такой как SF6 (гексафторид серы)

Помимо среды, используемой для гашения дуги, для быстрого и безопасного устранения дуги используются различные методы гашения дуги.

• Запись по теме: Как подобрать автоматический выключатель нужного размера? Калькулятор выключателя и примеры

Методы, используемые для гашения дуги

• Охлаждение дуги : Дуга нагревает молекулу воздуха, которая ионизирует и снижает сопротивление воздуха. Охлаждение дуги вернет ионизированную частицу в ее естественное состояние и повысит диэлектрическую прочность молекулы воздуха. По мере увеличения сопротивления среды напряжение, необходимое для поддержания дуги, также увеличивается, и ток начинает падать, что приводит к гашению дуги.
• Воздушная продувка : Такой метод используется в воздушном выключателе, где дуга гасится с помощью струи сжатого воздуха. Ионизированные частицы воздуха заменяются неионизированными молекулами воздуха, которые имеют более высокую диэлектрическую прочность. Это увеличивает сопротивление, тем самым уменьшая ток, что приводит к гашению дуги.
• Увеличение длины дуги : Длина дуги прямо пропорциональна ее напряжению. Увеличение длины дуги за счет большего разнесения контактных клемм приведет к увеличению напряжения, необходимого для ее поддержания. Так погаснет.
• Уменьшение поперечного сечения дуги: Другой метод заключается в уменьшении поперечного сечения дуги за счет уменьшения размеров контактов. Следовательно, напряжение, необходимое для дуги, увеличивается и гасит ее.
• Отклонение дуги: В этой технике создается магнитное поле для отклонения дуги. он выдувает дугу в секцию автоматического выключателя, называемую дугогасительной камерой, где она охлаждается и гаснет.
• Разделение или расщепление дуги: В этом методе дуга разделяется на несколько дуг путем установления нескольких промежуточных контактов. Дуга разбивается на множество небольших последовательно соединенных дуг, что увеличивает ее длину и сопротивление. Следовательно, уменьшая ток дуги и в конечном итоге гася его.
• Гашение нулевого тока: это наиболее распространенный метод, используемый в автоматических выключателях переменного тока. Форма волны переменного тока по своей природе содержит несколько нулевых токов. Цепь размыкается точно в точке нулевого тока. Так что ток не поднимается для создания дуги.
• Использование заряженных конденсаторов параллельно : Этот метод используется в автоматических выключателях постоянного тока. Постоянный ток не имеет естественных нулевых токов. Поэтому параллельно используется заряженный конденсатор с дросселем для введения в линию искусственного нулевого тока для гашения дуги.

По сути, автоматический выключатель необходимо установить на каждой линии, чтобы защитить ее от любых опасностей или бедствий. Автоматические выключатели производятся с учетом различных особенностей, таких как;

• Применение с предполагаемым напряжением
• Переменный или постоянный ток
• Место установки
• Характеристики конструкции
• Метод и среда, используемые для прерывания тока (гашение дуги)

Существуют различные типы автоматических выключателей, которые различаются по различным характеристикам. Автоматические выключатели в основном делятся на два типа;

• Автоматический выключатель переменного тока
• Автоматический выключатель постоянного тока

Сообщение по теме: Можем ли мы использовать автоматический выключатель переменного тока для цепи постоянного тока и наоборот?

Автоматический выключатель переменного тока

Переменный ток относится к переменному току, напряжение и ток которого колеблются вокруг нулевого значения много раз в секунду. Энергия в этой нулевой точке равна нулю, что может быть использовано для разрыва цепи без образования дуги.

Автоматические выключатели, используемые для переменного тока, сильно отличаются от автоматических выключателей для постоянного тока. Неотъемлемые переходы через ноль в переменном токе обеспечивают несколько шансов за секунду погасить дугу.

Сила дуги прямо пропорциональна уровню напряжения. Следовательно, дуги низкого напряжения можно легко погасить, а дуги высокого напряжения требуют более сложного подхода для ее гашения. поэтому CB классифицируются на основе их уровня напряжения.

Высоковольтный автоматический выключатель переменного тока

Определение высокого напряжения зависит от контекста. МЭК считает высоким напряжением напряжение, превышающее 1000 В. Такое напряжение имеет тенденцию генерировать дугу, которую нелегко погасить. Автоматические выключатели, используемые для замыкания и размыкания контактов при таких напряжениях, называются высоковольтными автоматическими выключателями.

При таком высоком напряжении гашение дуги может выполняться различными способами. Высоковольтный автоматический выключатель может использовать или не использовать МАСЛО для гашения дуги; поэтому они подразделяются на два типа:

• Масляный автоматический выключатель
• Безмасляный автоматический выключатель

Связанный пост: Разница между реле и автоматическим выключателем

Масляный автоматический выключатель

Тип автоматического выключателя, который использует масло в качестве диэлектрической или изолирующей среды для гашения дуги, называется масляным автоматическим выключателем. Это один из старейших типов высоковольтных автоматических выключателей, в котором в основном используются трансформаторное масло . Масло, используемое в таких автоматических выключателях, обладает очень хорошими изоляционными свойствами, намного лучшими, чем у воздуха. Контакты выключателя погружены в масло, которое используется для гашения дуги после разъединения контактов. Тепло, выделяемое дугой, рассеивается внутри масла.

При размыкании токоведущих контактов выключателя в масле расстояние между контактами начинает увеличиваться. Первоначально между контактами очень малое расстояние, но также существует очень высокий градиент напряжения. Из-за этого масло между контактами начинает ионизироваться и создает дугу между контактами.

Дуга выделяет много тепла и испаряет окружающее ее масло, которое в основном разлагается на газообразный водород. Вокруг контакта быстро образуются пузырьки газообразного водорода, объем которых почти в десять раз превышает объем масла. Это масло, окружающее пузырьки газа, оказывает на них сильное давление, увеличивая деионизацию среды. Деионизация среды повышает ее диэлектрическую прочность, что позволит гасить дугу при переходе тока через ноль.

Кроме того, охлаждающий эффект пузырьков масла и газа также способствует гашению дуги.

В зависимости от количества масла, используемого в OCB (масляные выключатели), они подразделяются на два типа

• Масляные выключатели (BOCB)
• Минимальный масляный автоматический выключатель (MOCB)

Похожие сообщения:

• Типы систем HVDC и конфигурации MTDC
• Типы контроллеров и устройств FACTS (гибкая система передачи переменного тока)

Масляный выключатель (BOCB)

Масляный выключатель такого типа использует изоляционное масло для гашения дуги, а также для изоляции токоведущих контактов от заземленных частей выключателя. Такой ЦБ использует масло наливом.

BOCB имеет железный бак, в котором хранится изоляционное масло. Контакты (фиксированные и подвижные) погружены в масло. При разрыве контактов дуга выделяет тепло и выделяет газ. Газ под давлением вытесняет масло из резервуара, где воздух в верхней части резервуара используется в качестве подушки. Поэтому бак не должен быть полностью заполнен маслом. Кроме того, бак должен быть достаточно прочным, чтобы выдерживать давление, создаваемое газом. Также имеется газоотвод для безопасного выпуска газа наружу.

Дуга гасится за счет использования сжатого газа, генерируемого теплом дуги. Поскольку контакты перемещаются, расстояние между контактами также увеличивается. это также увеличивает сопротивление дуги. Кроме того, охлаждающий эффект газа также играет свою роль в гашении дуги, когда ток проходит через ноль.

BOCB делится еще на два типа в зависимости от разделения дуг для быстрого гашения.

• Запись по теме: Разница между автоматическим выключателем и изолятором/разъединителем

Масляный автоматический выключатель с одним разрывом

В BOCB с одним разрывом имеется только один фиксированный контакт и один подвижный контакт. При токе короткого замыкания подвижный контакт отталкивается назад, создавая дугу, которая гасится сжатым газом внутри масла. Как следует из названия, между контактами имеется только один разрыв.

Масляный автоматический выключатель с двойным размыканием

В BOCB с двойным размыканием имеется два фиксированных контакта и один подвижный контакт. Неподвижные контакты закреплены на баке с обоих концов, соединенных с проводниками под напряжением, в то время как подвижный контакт может перемещаться вверх и вниз с помощью изолирующего стержня.

В нормальных условиях подвижный контакт выталкивается вверх, чтобы на обоих концах контактировать с неподвижными контактами. в условиях неисправности подвижные контакты тянутся вниз, чтобы разорвать контакты и создать дугу на обоих концах. Таким образом, дуга разделяется на две части с меньшей прочностью, которые можно легко охладить и погасить в масле.

Преимущества

• Масло, используемое для гашения дуги, имеет очень высокую диэлектрическую прочность
• Масло изолирует токоведущие контакты от заземленных частей
• Масло выделяет газообразный водород за счет тепла дуги, что полезно для гашения дуги.
• Давление масла сжимает газ для деионизации среды.
• Газ также помогает охлаждать среду.

Недостатки

• Масло легко воспламеняется и создает опасность возгорания.
• Контакты могут быть повреждены дугой.
• Закоксовывание масла на контактах снижает его диэлектрическую прочность.
• Контакты и масло необходимо регулярно проверять и обслуживать.
• Использование большого количества масла увеличивает его стоимость
• Их большие заполненные маслом баки тяжелые и занимают много места.

Минимальный масляный автоматический выключатель (MOCB)

Как известно, в масляном автоматическом выключателе для гашения дуги используется огромное количество масла, что может представлять угрозу возгорания. Чтобы уменьшить такой риск, MOCB использует гораздо меньше масла, чем BOCB. Масло используется только для гашения дуги, а не для изоляции токоведущих частей от заземленных.

MOCB имеет две камеры: дуговую камеру и поддерживающую камеру. Дуговая камера изготовлена ​​из фарфора, покрытого бакелизированной бумагой. Он заполнен изоляционным маслом. Эта камера используется для гашения дуги. Он содержит фиксированные и подвижные контакты.

Опорная камера изготовлена ​​из фарфора, установленного поверх металлической камеры. Эта камера используется для изоляции дугогасительной камеры, а также для поддержки дугогасительной камеры путем установки ее поверх нее. эта камера также заполнена маслом, используемым только для изоляции.

Подвижный контакт перемещается вверх и вниз с помощью фиксированного рычага в опорной камере. Подвижный контакт имеет неподвижный поршень, который используется для подачи масла вверх, помогая погасить дугу.

В нормальных условиях нижний подвижный контакт соединяется с верхним неподвижным контактом. В случае неисправности рычаг тянет подвижный контакт вниз и возникает дуга. Эта дуга гасится сжатым газом в окружающем ее масле и выталкиванием масла из опорной камеры с помощью поршня. По мере того, как контакт движется вниз, становится доступным вентиляционное отверстие для выпуска газообразного водорода.

С точки зрения вентиляции MOCB подразделяются на два типа.

MOCB с осевой вентиляцией: В MOCB с осевой вентиляцией вентили дугогасительной камеры сконструированы таким образом, что подвижные контакты скользят вниз, разрывая цепь. он позволяет холодному маслу поступать из нижнего вентиляционного отверстия, которое перемещает дугу в осевом направлении через верхнее вентиляционное отверстие.

Осевая вентиляция создает очень высокое давление, что обеспечивает очень высокие возможности деионизации и, следовательно, высокую диэлектрическую прочность масла. Он используется для малых токов при высоких напряжениях.

MOCB с радиальной вентиляцией: В MOCB с радиальной вентиляцией вентиляционные отверстия расположены радиально вдоль дугогасительной камеры. Следовательно, дуга проходит радиально через множество вентиляционных отверстий.

Радиальная вентиляция имеет низкое давление, поэтому масло имеет низкую диэлектрическую прочность. Поэтому MOCB с радиальным вентилированием используется для больших токов при низких напряжениях.

Комбинация осевой и радиальной вентиляции используется внутри одного MOCB для эффективного отключения как низкого, так и высокого напряжения.

Преимущества

• Требуется очень меньше масла.
• Меньшее количество масла означает низкий риск возгорания.
• Имеет малый вес.
• Имеет небольшой размер и занимает мало места
• Дешевле BOCB.
• Простое техническое обслуживание и легко заменяемое масло.
• Лучше всего подходит для установки в местах, где он не часто используется.

Недостатки

• Малое масло больше подвержено нагару на контактах.
• Масло быстро теряет диэлектрическую прочность.
• Требует более частого обслуживания.

Сообщение по теме: Как прочитать данные паспортной таблички MCB, напечатанные на нем?

Импульсный масляный выключатель

В рассмотренных выше MOCB давление создается дугой, которая зависит от величины тока дуги. Поэтому они не подходят для гашения слаботочной дуги. Масляный импульсный КВ — это еще один тип ВЗК, в котором необходимое давление создается внешними механическими средствами с помощью поршня, соединенного с подвижным контактом. Создаваемое таким образом давление не зависит от тока повреждения. в нем используется гораздо меньше масла, чем в обычном MOCB, и он может гасить дугу независимо от тока и напряжения.

Безмасляный автоматический выключатель

Этот тип высоковольтного автоматического выключателя не использует масло в качестве среды гашения дуги. Существуют различные типы дугогасящих сред, которые можно использовать вместо масла. Ниже приведены типы безмасляных выключателей с использованием различных дугогасящих сред;

• Воздушный автоматический выключатель
• Воздушный автоматический выключатель
• Элегазовый выключатель
• Автоматический выключатель углекислого газа
• Вакуумный автоматический выключатель

Воздушный автоматический выключатель (ACB)

Воздушный автоматический выключатель или ACB — это тип безмасляного автоматического выключателя высокого напряжения, в котором в качестве среды гашения дуги используется воздух. Он используется для защиты от короткого замыкания и перегрузки по току до 15 кВ и от 800 до 10 кА. Это предпочтительнее масляного выключателя из-за отсутствия легковоспламеняющегося масла и риска возгорания.

Как известно, задачей автоматического выключателя является безопасное гашение дуги и предотвращение повторного зажигания дуги. Чтобы погасить дугу, мы должны увеличить напряжение дуги (минимальное напряжение, необходимое для поддержания дуги). ACB использует воздух в качестве среды для гашения дуги. В отличие от других сред воздух можно использовать для гашения дуги различными способами, такими как охлаждение дуги, увеличение длины дуги, разделение дуги и продувка воздухом и т. д.

В выключателе есть две пары контактов: главные контакты (из меди) и дугогасительные контакты (из углерода). В нормальных условиях главные контакты используются для нормальной подачи тока. При токе короткого замыкания главные контакты размыкаются, а дугогасительные контакты остаются замкнутыми.

Как только главные контакты разомкнутся, ток потечет через дугогасительные контакты. в этот момент дуги нет и главные контакты в безопасности. Дуга возникает при размыкании дугогасительного контакта. Дуга движется вверх, что приводит к охлаждению и увеличению длины дуги. Таким образом, дуга гасится при нулевом токе.

Автоматический выключатель подразделяется на следующие типы.

• Пневматический автоматический выключатель
• Дугогасительный выключатель
• Магнитный автоматический выключатель
• Воздушный автоматический выключатель

По теме: Воздушный автоматический выключатель (ACB) — конструкция, эксплуатация, типы и применение

Простой воздушный автоматический выключатель

Простой воздушный автоматический выключатель — это самый простой воздушный автоматический выключатель. Он также известен как автоматический выключатель с перекрестным взрывом. Он имеет камеру вокруг основных контактов. Эта камера называется дугогасительной камерой. Используется для гашения дуги из огнеупорного материала. Он имеет несколько небольших отсеков, сделанных из разделения металлических пластин.

Металлическая перегородка внутри дугогасительной камеры действует как разделитель дуги и делит дугу на маленькие дуги, которые повышают напряжение, необходимое для поддержания дуги. Воздух также поднимает дугу вверх, заставляя ее охлаждаться. Таким образом дуга гасится при нулевом токе. Он используется для приложений с низким напряжением.

Автоматический выключатель воздушного лотка

Автоматический выключатель воздушного лотка имеет два типа контактов: главные контакты и дугогасительные контакты. Основные контакты выполнены из посеребренной меди для уменьшения ее сопротивления. Дугогасительные контакты изготовлены из медного сплава, обладающего очень высокой термостойкостью, чтобы поглощать повреждения от дуги.

При нормальной работе оба контакта замкнуты. Основные контакты проводят ток благодаря своему низкому сопротивлению. Когда главные контакты размыкаются, ток отводится через дугогасительные контакты. После этого дугогасительные контакты размыкаются, дуга устанавливается и гаснет. Дугогасительные контакты легко заменяются в случае износа.

Магнитный обдувочный воздушный автоматический выключатель

Воздушный автоматический выключатель такого типа имеет обдувочную катушку, которая создает магнитное поле. Это магнитное поле отклоняет дугу в дугогасительную камеру, увеличивая ее длину и охлаждая ее. Дуга гасится внутри выключателя. Магнитное поле не гасит дугу напрямую, а только отклоняет ее, которая затем гасится воздухом. Он предлагает контроль над дугой для увеличения ее напряжения. Эти автоматические выключатели используются до 11 кВ.

Автоматический выключатель с воздушным потоком

Автоматический выключатель с воздушным потоком или ABCB использует струю сжатого воздуха для прерывания дуги. Воздух хранится и сжимается в резервуаре. Этот воздух выпускается через сопло с очень высокой скоростью для гашения дуги. Они имеют высоковольтную мощность до 450кВ. Они используются для линий 220 кВ в ОРУ.

Воздушный автоматический выключатель подразделяется на четыре типа

• Осевой воздушный автоматический выключатель
• Осевой взрыв со скользящим подвижным контактом ACB
• Радиальный воздушный выключатель
• Воздушный выключатель с перекрестной струей

ACB с осевой струей

В ACB с осевой струей струя воздуха движется аксиально в том же направлении, что и дуга. Воздушный поток одновременно удлиняет и охлаждает дугу, а также увеличивает диэлектрическую прочность среды, чтобы предотвратить повторное зажигание дуги.

Подвижный контакт под действием пружины находится в закрытом положении с неподвижным контактом. Неподвижный контакт имеет отверстие сопла, заблокированное наконечником подвижного контакта. Сжатый воздух хранится в резервуаре под ним. В случае неисправности выпускается сжатый воздух, который подталкивает пружину к подвижному контакту, тем самым открывая отверстие сопла в неподвижном контакте. Дуга загорается между контактами, которые удлиняются и охлаждаются потоком воздуха, проходящего через отверстие. Все происходит одновременно и дуга гаснет.

• Связанный пост: Разница между предохранителем и MCB

Выключатель с осевой струей и подвижным контактом

Этот тип выключателя представляет собой модифицированную форму выключателя с осевой струей. Он имеет подвижный контакт, закрепленный горизонтально на пружине с поршнем. Неподвижный контакт имеет такое же отверстие сопла, которое блокируется этим подвижным контактом. он имеет ту же операцию гашения дуги, что и в предыдущем ACB.

Радиальный струйный выключатель

В радиальном струйном автомате контакты полые, как трубка, т. е. внутри подвижного контакта есть свободное пространство, а также неподвижный контакт. Свободное пространство используется для подачи сжатого воздуха для охлаждения дуги. Воздушный поток течет радиально внутри контактов по дуге, поэтому он называется радиальным потоком ACB.

В условиях неисправности дуга образуется между контактами, когда они разъединяются. Радиальный поток воздуха охлаждает дугу и увеличивает диэлектрическую прочность между контактами. При нулевом токе дуга гаснет.

ACB с перекрестным дутьем

При ACB с поперечным дутьем струя воздуха направлена ​​под прямым углом к ​​дуге. Воздушный поток используется для отклонения и удлинения дуги в дугогасительную камеру, где разделители дуги разделяют и удлиняют дугу, чтобы погасить ее. В дуговой камере имеется вытяжка для выхода воздуха.

Ресивер фиксируется в направлении, перпендикулярном движению контактов. В случае неисправности контакты размыкаются и возникает дуга. В то же время высвобождается струя воздуха, которая загоняет дугу в дугогасительную камеру. Разделители дуги разделяют дугу, которая в конечном итоге гасится при нулевом токе. Воздушный поток также увеличивает диэлектрическую прочность среды между контактами, чтобы предотвратить повторное возгорание дуги.

Преимущества выключателя

• Выключатель не пожароопасен, в отличие от масляного выключателя.
• ACB имеет очень высокую скорость, то есть гашение дуги происходит очень быстро.
• Скорость гашения дуги одинакова для всех значений тока.
• Он имеет небольшой размер из-за небольшого пространства, необходимого для струи воздуха для охлаждения и гашения дуги.
• Он используется для работы на частоте, где часто выполняется размыкание и замыкание цепей, например, на распределительных устройствах.
• Он очень надежен и стабилен, потому что короткое время дуги не приводит к быстрому износу контакта.
• Требуется меньше обслуживания из-за меньшего износа контактов.
• ACB значительно дешевле, так как в качестве среды гашения дуги используется воздух.

Недостатки автоматического выключателя

• Воздушный компрессор необходимо обслуживать, чтобы постоянно поддерживать нужное давление.
• Воздушный компрессор занимает много места.
• Соединение воздуховодов может привести к утечке давления воздуха.
• Существует вероятность быстрого нарастания напряжения повторного включения и прерывания тока.
• Воздухоотводчик издает шум.
• Воздух по сравнению с другими изоляционными газами обладает более низкими огнетушащими свойствами.

Связанный столб: Разница между автоматическим выключателем и GFCI

Sulfur Hexafluoride (SF6). высокая электроотрицательность. Он имеет высокую склонность поглощать электроны.

При зажигании дуги между контактами происходит ионизация среды за счет свободных электронов. SF6 поглощает свободные электроны и образует отрицательные ионы, которые намного тяжелее свободных электронов. Из-за своего тяжелого веса они неподвижны и снижают подвижность зарядов. Это повышает диэлектрическую прочность среды, в которой гасится дуга. SF6 обладает гораздо более высокими изоляционными и дугогасительными свойствами, чем воздух, почти в 100 раз лучше.

Элегаз очень дорог и является парниковым газом. Сам по себе элегаз не токсичен, но его образующиеся газы токсичны, и его выбросы опасны для окружающей среды. Поэтому для такого выключателя разработана замкнутая газовая система, в которой элегаз повторно используется после каждой операции. Система также контролирует его давление, которое прямо пропорционально его диэлектрической прочности.

Существует три типа элегазовых автоматических выключателей

• Элегазовый автоматический выключатель без буфера
• Элегазовый выключатель с одинарным нагнетателем
• Элегазовый выключатель двойного давления

Тип без дутья

В выключателе SF6 без дутья элегаз под давлением хранится в газовой камере. В то время как гашение дуги происходит внутри прерывателя. Это устройство имеет подвижные и фиксированные контакты, которые в основном представляют собой полые цилиндры. Неподвижный контакт имеет дугогасительные рожки, а подвижный контакт имеет отверстия для подачи сжатого газа.

В случае неисправности подвижный контакт отодвигается от неподвижного контакта. Его движение синхронизировано с клапаном газовой камеры. как только контакты размыкаются, клапан открывается и элегаз под давлением вводится в дугогасительную камеру. Элегаз гасит дугу и протекает через полый подвижный контакт. Затем этот газ рекомбинируется и закачивается обратно в газовую камеру для повторного использования.

Элегазовые выключатели без демпфера использовались, когда они были впервые изобретены. В настоящее время используются более легкие и простые элегазовые выключатели, в которых используется испарительный цилиндр.

• Связанный пост: Как подключить автоматический выключатель GFCI? 1, 2, 3 и 4 полюса GFCI Проводка

Элегазовый автоматический выключатель с одним нагнетателем давления

Такой тип элегазового выключателя имеет испарительный цилиндр. Пуфферный цилиндр представляет собой полый цилиндр, который действует как мост между двумя неподвижными контактами. Цилиндр может скользить вверх и вниз в осевом направлении вдоль контактов. Внутри цилиндра нагнетателя находится неподвижный поршень, как показано на рисунке. Перемещая цилиндр, можно изменять его внутренний объем.

Подвижный цилиндр заполнен элегазом. Во время размыкания цепи цилиндр движется вниз к поршню, чтобы разорвать соединение между неподвижными контактами. Следовательно, он уменьшает объем внутри цилиндра, сжимая внутри него элегаз.

В этот момент верхний фиксированный контакт блокирует вентиляционные отверстия в надувном цилиндре, поэтому элегаз не может вытекать. Перемещая цилиндр дальше вниз, вентиляционные отверстия разблокируются, а контакты размыкаются. Возникает дуга, и элегаз начинает вытекать через полые контакты. Этот элегаз под давлением гасит дугу.

Тот же процесс выполняется в обратном порядке, чтобы замкнуть цепь. при перемещении цилиндра вверх его объем увеличивается, а также создается низкое давление. Из-за этого элегаз из окружающей среды поступает в цилиндр через контакты и вентиляционные отверстия.

Элегазовый выключатель двойного давления

Такие типы элегазовых выключателей устарели. В таких выключателях газ сжимается и хранится в камере, которая высвобождается при размыкании контактов для гашения дуги. Он работает так же, как CB со струей воздуха, за исключением того, что газ повторно сжимается и хранится в газовой камере.

Внутри подвижного контакта находится баллон с элегазом, который блокируется неподвижным контактом в закрытом положении. Когда контакты расходятся, возникает дуга. В то же время газ высокого давления из баллона устремляется в область низкого давления. Взрыв элегаза гасит дугу, как обсуждалось ранее. Газ фильтруется, сжимается и восстанавливается в баллоне для повторного использования. Он устарел из-за сложной газовой системы, необходимой для поддержания газа. Он также включает нагреватель на случай, если газ сжижается из-за низкой температуры.

Преимущества элегазового выключателя

• Гексафторид серы Элегаз SF6 обладает превосходными свойствами гашения дуги, почти в 100 раз более эффективным, чем воздух.
• Время дуги элегазового выключателя очень короткое.
• Диэлектрическая прочность газа SF6 в 2-3 раза выше, чем у воздуха. Он также увеличивается с повышением давления.
• Из-за высокой диэлектрической прочности необходимое расстояние между контактами невелико, чтобы предотвратить повторное зажигание дуги.
• Высокая диэлектрическая прочность приводит к большим возможностям прерывания тока.
• CB SF6 имеет компактную конструкцию. Таким образом, требуется небольшое пространство и затраты на установку.
Газ
• SF6 может справиться со всеми видами коммутационных явлений.
• SF6 CB имеет замкнутую газовую систему без утечек. Поэтому лучше всего подходит для любой установки в любой (экстремальной) среде.
• При дуговом разряде не образуются частицы углерода, поэтому диэлектрическая прочность не снижается.
• Не требует дорогостоящей и громоздкой системы сжатия воздуха, за исключением системы двойного давления, которая устарела.
• Работа элегазового выключателя бесшумна.
Газ
• SF6 в чистом виде нетоксичен.
Газ
• SF6 негорюч, поэтому пожароопасности нет.
• Поскольку его работа безупречна, он требует меньше обслуживания.

Недостатки элегазового выключателя

• Побочные продукты, образующиеся из элегаза при дуговом разряде, токсичны для окружающей среды, но в основном они рекомбинируются в SF6
• Разложившийся SF6 токсичен.
• SF6 — дорогой газ, поэтому эти автоматические выключатели дороги.
• Необходимо постоянно контролировать утечку SF6 из соединений.
• Требуется специальная транспортировка и поддержание качества газа.
• SF6 тяжелее кислорода и может вызвать затруднение дыхания.
• Для рекомбинации и восстановления элегаза требуется дополнительное оборудование. 9 ^-5 торр (1 торр = 1 мм рт. ст.). Он подходит для коммутации среднего напряжения в диапазоне от 22 кВ до 66 кВ.

  Операция переключения токоведущих контактов и прерывание дуги происходит внутри закрытой камеры, называемой Вакуумным прерывателем . Его внешний изолирующий корпус состоит из стекла или керамического материала. Он состоит из фиксированных и подвижных контактов, окруженных защитой от дуги. Дуговой экран используется для предотвращения ухудшения диэлектрической прочности вакуума за счет предотвращения попадания ионизированных паров металла на внутреннюю сторону внешнего изолирующего корпуса. Подвижный элемент соединен с управляемым механизмом (для перемещения) с помощью сильфона. Сильфон полностью герметизирует вакуумную камеру и предотвращает любую утечку.

  Операция VCB очень проста, дуга прерывается внутри вакуума при первом нулевом токе. При возникновении неисправности контакты размыкаются. При разъединении контакты не разъединяются сразу, а площадь их контакта уменьшается, что в конечном итоге сводится к одной точке. Количество тока, проходящего через эту единственную точку, нагревает контакт и испаряется (уменьшая диэлектрическую прочность вакуума), создавая среду для дуги. Таким образом создается дуга. При следующем нулевом токе проводящие металлические пары повторно конденсируются на контактной поверхности, и диэлектрическая прочность вакуума восстанавливается. Поскольку контакты разъединены и между ними нет паров, дуга не может повторно зажечься. Проще говоря, VCB гасит дугу, создавая высокую диэлектрическую прочность, чтобы предотвратить повторное зажигание дуги после нулевого тока.

  Поскольку дуга возникает из-за ионизации контактов, ее материал играет жизненно важную роль в обеспечении надежности и отсутствия обслуживания выключателя. Следовательно, материал контактов выключателя должен обладать следующими свойствами:

  • . Он должен иметь высокую электропроводность, чтобы избежать перегрева при нормальных токах нагрузки.
  • Он должен иметь высокую теплопроводность для рассеивания большого количества тепла, выделяемого при дуговом разряде.
  • Он должен иметь высокую устойчивость к дуге и низкий уровень прерывания тока.
  • Он должен иметь низкое сопротивление при высокой плотности.

  Контакты изготовлены из медного сплава, такого как медно-висмутовый, медно-свинцовый и медно-хромовый материал.

  Преимущества VCB

  • Вакуум – это отсутствие материи, поэтому VCB не пожароопасен
  • Вакуум имеет очень высокую диэлектрическую прочность и превосходные свойства гашения дуги, чем воздух и SF6.
  • Из-за высокой диэлектрической прочности VCB требуется небольшой контактный зазор для гашения дуги.
  • VCB компактен и требует небольшого места для установки.
  • Он не требует технического обслуживания, поэтому он надежен и имеет долгий срок службы.
  • Не производит шума при выполнении операции.
  • Отсутствуют токсичные выхлопные газы.
  • Работает очень быстро.
  • Пригоден для многократного использования.
  • Может отключать все типы токов короткого замыкания.
  • Поскольку имеется вакуум, механизму управления требуется меньше энергии для перемещения контактов.

  Недостатки VCB

  • Один вакуумный прерыватель может отключать только напряжение до 38 кВ.
  • При напряжении отключения более 38 кВ несколько вакуумных прерывателей должны быть соединены последовательно.
  • Это неэкономично для напряжений, превышающих 38 кВ, поскольку требует более одного автоматического выключателя и увеличивает общую стоимость.
  • В случае потери вакуума VCB становится бесполезным.
  Автоматический выключатель низкого напряжения переменного тока

  Автоматические выключатели, которые используются для отключения и замыкания цепей напряжением ниже 1000 вольт, называются низковольтными автоматическими выключателями. Определение низкого напряжения зависит от контекста, в котором оно используется. Согласно IEC, низкое напряжение относится к напряжению ниже 1000 В. Дуги, возникающие при таких напряжениях, легко гасятся. Автоматические выключатели низкого напряжения в основном используются в жилых и промышленных помещениях.

  Ниже приведены некоторые низковольтные автоматические выключатели переменного тока:

  • Миниатюрный автоматический выключатель (MCB)
  • Автоматический выключатель в литом корпусе (MCCB)
  • АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ остаточного тока (RCCB)
  • Автоматический выключатель GFI или GFCI (прерыватель цепи замыкания на землю)
  • Прерыватель цепи дугового замыкания (AFCI)
  • Выключатели с общим расцеплением (групповые)
  • Магнитные автоматические выключатели
  • Термомагнитные автоматические выключатели
  Миниатюрный автоматический выключатель (MCB)

  MCB или Миниатюрный автоматический выключатель — это автоматическое электромеханическое устройство, используемое для защиты цепи от перегрузки или короткого замыкания. Он разрывает или размыкает цепь, когда ток, протекающий через него, превышает номинальный предел. Автоматический выключатель используется для защиты низковольтных цепей 240/415 В переменного тока, имеющих широкий диапазон номинальных токов ниже 125 В.

  MCB не срабатывает (отключается) мгновенно, вместо этого существует временная задержка между возникновением неисправности и размыканием контактов. Как правило, они рассчитаны на задержку менее 2,5 мс для короткого замыкания и от 2 с до 2 мин для перегрузки. Это делается для того, чтобы автоматический выключатель не отключался каждый раз при мгновенном скачке напряжения или включении индуктивной нагрузки из-за высокого пускового тока таких нагрузок, как электродвигатели.

  MCB не имеет регулируемых характеристик срабатывания. При этом механизм торможения мог быть как тепловым, так и термомагнитным в работе. Механизм термического отключения используется в случае перегрузки, а механизм магнитного отключения используется в случае короткого замыкания.

  Автоматический выключатель заключен в изолирующий кожух. Неподвижные и подвижные контакты из сплава меди или серебра соединяются с двумя клеммами для подачи тока. Имеется дугогасительная камера, состоящая из нескольких проводящих пластин, называемых дугогасителями, которые рассеивают энергию дуги. В то время как рабочий механизм, как обсуждалось ранее, бывает двух типов: тепловой и магнитный.

  Механизм теплового отключения состоит из биметаллической пластины (изготовленной из двух разных металлов с разным тепловым расширением), обычно из стали и латуни, которая используется для разрыва цепи в случае перегрузки. Когда через металлическую полосу начинает протекать сверхнормативный ток, она нагревается и начинает расширяться, из-за чего изгибается и срабатывает защелка для разъединения контактов.

  Магнитный расцепляющий механизм состоит из катушки или соленоида, создающего магнитное поле при протекании через него тока. В случае короткого замыкания или очень сильного тока соленоид создает сильное магнитное поле, которое тянет рычаг и разъединяет контакты.

  • Сообщение по теме: MCB (миниатюрный автоматический выключатель) — конструкция, работа, типы и использование
  Автоматический выключатель в литом корпусе (MCCB)

  MCCB или автоматический выключатель в литом корпусе представляет собой электромеханический автоматический выключатель с очень высоким номинальным током до 2500 ампер. Он используется в приложениях, где номинальные токи превышают диапазон MCB (миниатюрный автоматический выключатель). Он предлагает термомагнитный механизм отключения, где тепловой механизм используется для перегрузки, а магнитный используется для условий короткого замыкания. Он может прерывать ток около 10 000–200 000 ампер.

  Лучшая и наиболее заметная часть MCCB заключается в том, что его характеристики срабатывания регулируются при любом номинальном токе. МКБ не имеет такой функции. MCCB подходит для приложений, где нормальный ток превышает 100 ампер. Их устанавливают на промышленных предприятиях.

  MCCB может иметь фиксированный или сменный расцепитель. Расцепитель отвечает за размыкание контактов при возникновении неисправности. Он обеспечивает три типа функций:

  Перегрузка: Перегрузка возникает, когда ток превышает определенный предел в течение определенного времени. Такой ток может повредить оборудование и проводку и стать причиной пожара. В MCCB используется биметаллическая пластина для защиты от перегрузки.

  Биметаллическая полоса изготавливается из двух видов металла, имеющих разную скорость теплового расширения. Протекающий ток используется для нагрева полосы либо с помощью нагревательной катушки, либо непосредственно через нее. Лента нагревается и изгибается, вызывая срабатывание механизма.

  Короткое замыкание: Ток короткого замыкания относится к току короткого замыкания в системе из-за обрыва линии или обрыва оголенных проводов, которые соприкасаются, или неисправного оборудования. ток, протекающий из-за короткого замыкания, очень велик, намного больше, чем ток перегрузки.

  Короткое замыкание должно быть прервано в кратчайшие сроки. MCCB может отключать токи КЗ до 10K-200K ампер в течение 0,04 секунды.

  Ручное переключение

  MCCB также может действовать как ручной переключатель для включения/выключения питания цепи. Он может вручную отключить источник питания в случае чрезвычайной ситуации или технического обслуживания.

  Похожие сообщения:

  • Типы реле
  • Типы реле SSR

  Преимущества MCCB

  • MCCB имеет регулируемую настройку срабатывания.
  • Может прерывать очень большие токи.
  • Имеет подвижный расцепитель.
  • Имеет очень малое время срабатывания, что обеспечивает быстрое переключение при токе короткого замыкания.
  • Он также предлагает функцию удаленного включения/выключения.
  • Он имеет компактный дизайн и занимает меньше места.
  Автомат защиты от утечки на землю (ELCB)

  ELCB означает автоматический выключатель утечки на землю. Это тип автоматического выключателя, который разрывает цепь при обнаружении тока утечки. Ток утечки возникает из-за нарушения изоляции проводки и может протекать через тело человека и вызывать поражение электрическим током. Таким образом, они используются для защиты от поражения электрическим током. Они не обеспечивают защиту от перегрузки или короткого замыкания. Поэтому их следует использовать последовательно с автоматическим выключателем.

  Существует два типа ELCB;

  • Напряжение ELCB
  • Текущий ELCB (он же RCCB)

  Оба типа ELCB обнаруживают ток утечки, но их чувствительность и уровень защиты различаются. ELCB по напряжению был изобретен раньше, чем текущий ELCB. ELCB по напряжению уступает текущему ELCB. Поэтому, чтобы избежать путаницы, ELCB напряжения переименовывается в ELCB, а текущий ELCB переименовывается в RCCB.

  ELCB напряжения

  Напряжение ELCB работает на уровне напряжения между землей и корпусом оборудования. Такой ELCB имеет дополнительную клемму для заземления, которая напрямую подключается к нагрузке или корпусу оборудования. Если корпус нагрузки соприкоснется с проводом под напряжением, это может привести к поражению электрическим током при прикосновении к нему.

  Реле подключается последовательно с заземляющим проводом. Это реле определяет разницу напряжений между корпусом и землей. Он отключает автоматический выключатель, если через заземляющий провод протекает значительный ток из-за разности потенциалов.

  Однако ELCB не может обнаружить утечку тока, если человек соприкасается с проводом под напряжением. Следовательно, ELCB не может обеспечить защиту от других типов тока утечки. Кроме того, для этого также требуется заземление, которое не требуется в ВДТ, обсуждаемом далее.

  Похожие сообщения:

  • Типы переключателей
  • Типы предохранителей
  Текущий ELCB (RCCB)

  Текущий ELCB обычно известен как RCD или RCCB. Устройство защитного отключения (RCD) или автоматический выключатель защитного отключения (RCCB) — это тип ELCB, который разрывает цепь в случае утечки тока. Это помогает в защите от поражения электрическим током или обрыва линии.

  Утечка тока происходит, когда ток течет по непреднамеренному пути. В нормальных условиях ток поступает в нагрузку по горячему или находящемуся под напряжением проводу и выходит из нагрузки по нейтральному проводу. Утечка тока происходит, если ток вытекает через заземляющий провод или через тело человека, соединенное с землей.

  УЗО работает по принципу закона тока Кирхгофа, согласно которому величина тока, входящего в цепь, должна быть равна величине тока, выходящего из цепи. Он постоянно контролирует ток в горячем проводе и нейтральном проводе. Разница между этими двумя токами называется остаточным током. Когда в цепи есть дисбаланс, остаточный ток отключит автоматический выключатель.

  Провод под напряжением и нейтраль проходит через трансформатор тока нулевой последовательности (используется для определения дисбаланса тока между двумя проводами). Живой и нейтральный провод используются для тока, входящего и выходящего из цепи соответственно. Поскольку величина тока в обоих проводах одинакова, их потоки компенсируют друг друга. когда дисбаланс возникает из-за любого замыкания на землю, результирующий поток индуцирует напряжение в трансформаторе тока, который соединен с реле, которое размыкает цепь.

  ВДТ переменного тока

  Этот тип ВДТ чувствителен только к переменному току и не может обеспечить защиту от постоянного тока или любой другой формы волны.

  ВДТ типа А

  Этот тип ВДТ чувствителен к переменному току, а также к пульсирующему постоянному току или прямоугольным импульсам как гладкий постоянный ток.

  Ограничения ВДТ

  • Не обеспечивает защиту от перегрузки и короткого замыкания.
  • Не защищает от поражения электрическим током между фазой и нейтралью.
  • Он чувствителен только к определенным сигналам и не гарантирует защиту от других сигналов.

  Связанный пост: Электронный автоматический выключатель — схема и работа МКБ. Он предлагает обе функции RCCB и MCB, то есть защиту от остаточного тока или тока замыкания на землю и перегрузки по току.

  Остаточный ток: Это дисбаланс тока между током и нейтралью из-за утечки тока на землю. RCBO предлагает защиту от него, чтобы предотвратить поражение электрическим током.

  Перегрузка по току: Перегрузка по току означает превышение предела тока. Это происходит по двум причинам: Перегрузка и короткое замыкание .

  Перегрузка : Это происходит из-за чрезмерного потребления тока выше номинального в течение длительного времени, что может привести к повреждению проводки, а также компонентов.

  Короткое замыкание : это происходит, когда активный и нулевой провода вступают в непосредственный контакт друг с другом. Существует огромное количество электрического тока, который может повредить электрооборудование.

  ВДТ предлагает защиту от обоих типов неисправностей, которая предлагается отдельно ВДТ и автоматическим выключателем.

  Похожие сообщения:

  • Типы катушек индуктивности
  • Типы резисторов
  • Типы конденсаторов
  Прерыватель цепи дугового замыкания (AFCI) Автоматический выключатель

  AFCI означает прерыватель цепи дугового замыкания; это еще один тип низковольтного автоматического выключателя, который обеспечивает защиту от дугового замыкания. Дуговое замыкание представляет собой разряд большой мощности между двумя оборванными проводниками. Эти дуги могут генерировать достаточно тепла, чтобы вызвать пожар и нанести серьезный ущерб имуществу и жизни. AFCI разрывает цепь при обнаружении любой дуги в подключенной цепи.

  Дуги образуются из-за неправильных или ослабленных соединений кабелей или из-за повреждений кабелей гвоздями, скручивания, перекручивания и т. д. Любое неплотное соединение в PowerPoint или старых кабелях также может вызвать электрическую дугу. Он может вызвать пожар, нарушить работу и повредить любое чувствительное электронное оборудование.

  Дуги генерируют непериодическую форму волны, которая обнаруживается с помощью чувствительной логической схемы. Он различает нормальную дугу (возникающую во время переключения) и дуговое замыкание. Как только дуга обнаружена, схема отключает источник питания, но не может предотвратить первую дугу. Хотя это может предотвратить те, которые следуют, и избежать потенциальной опасности возгорания.

  Автоматические выключатели с общим расцеплением (групповые)

  Автоматический выключатель с общим расцеплением или групповой автоматический выключатель представляет собой сборку из двух или более двух автоматических выключателей, которые одновременно отключают несколько цепей из-за неисправности только в одной цепи. Внешняя ручка управления отдельных выключателей связана вместе. Обычно он используется в трехфазной системе, где неисправность в одной фазе приводит к отключению питания всех фаз. Он также используется для увеличения номинальных токов выключателя путем его параллельного включения.

  • По теме: Почему мощность автоматического выключателя была рассчитана в МВА, а теперь в кА и кВ?
  Типы автоматических выключателей на основе их кривой срабатывания

  Автоматические выключатели можно разделить на 5 типов в зависимости от характеристик срабатывания и мгновенного тока срабатывания.

  Автоматический выключатель типа B

  Автоматический выключатель этого типа мгновенно срабатывает при токе, в 3–5 раз превышающем его номинальный. Они более чувствительны, чем другие типы, и их нельзя использовать в местах с более высокими перенапряжениями, чем указанный предел. В противном случае он будет часто отключать цепь даже в нормальных условиях. Он может выдерживать низкий импульсный ток. Они подходят для резистивных нагрузок в жилых помещениях, таких как освещение и другие резистивные элементы.

  Автоматический выключатель типа C

  Автоматический выключатель такого типа мгновенно срабатывает при токе, в 5–10 раз превышающем его номинальный ток. он используется для высоких индуктивных нагрузок с высоким пусковым током, таких как небольшие двигатели. Они подходят для работы с индуктивными нагрузками в промышленности.

  Автоматический выключатель типа D

  Автоматический выключатель такого типа мгновенно срабатывает при токе, в 10–20 раз превышающем его номинальный ток. он может выдержать максимальный скачок напряжения, который может выдержать MCB в течение короткого промежутка времени. Они используются для очень высоких индуктивных нагрузок, таких как тяжелые электродвигатели и т. д., в промышленных и коммерческих приложениях.

  Автоматический выключатель типа K

  Автоматический выключатель такого типа мгновенно срабатывает при токе, в 8-12 раз превышающем его номинальный. они используются для тяжелых индуктивных нагрузок, используемых в промышленности.

  Автоматический выключатель типа Z

  Автоматический выключатель такого типа мгновенно разрывает цепь при токе, в 2-3 раза превышающем его номинальный ток. они являются наиболее чувствительными выключателями и используются для чувствительного медицинского и полупроводникового оборудования, которое уязвимо для небольших скачков напряжения.

  Автоматический выключатель постоянного тока

  Как следует из названия, такие автоматические выключатели используются в цепях постоянного тока. Постоянный или постоянный ток является однонаправленным, не имеющим естественного нулевого тока, т. е. постоянно стабильным, имеющим некоторое положительное значение. В отличие от переменного тока, который имеет несколько нулевых токов (имеющих нулевую энергию), он очень легко используется для гашения дуги. Постоянный ток не имеет таких естественных нулевых токов, поэтому погасить дугу намного сложнее.

  Автоматический выключатель постоянного тока использует магнит, который тянет дугу, чтобы удлинить ее и облегчить ее гашение. Однако существуют автоматические выключатели низкого напряжения, которые можно использовать как для цепей переменного, так и постоянного тока.

  • Связанная запись: Автоматический выключатель Smart WiFi — конструкция, установка и работа
  Автоматический выключатель HVDC

  HVDC расшифровывается как High Voltage Direct Current. Он используется для безопасного отключения и защиты от токов короткого замыкания в цепях постоянного тока высокого напряжения.

  Уровень напряжения HVDC очень высок, до 800 кВ. При таком постоянном напряжении генерируемая дуга очень сильная, не имеющая естественного нулевого тока. Во время разделения ток короткого замыкания может повредить контакт выключателя, а также все в цепи.

  Чтобы разорвать цепь в условиях неисправности и безопасно погасить дугу в выключателе постоянного тока высокого напряжения, необходимо выполнить следующие шаги

  • Создание искусственного пересечения нуля
  • Рассеивание накопленной энергии внутри LC-цепи
  • Выдерживает напряжение между его контактами
  • Предотвращение повторного зажигания дуги

  В автоматических выключателях постоянного тока высокого напряжения используется параллельная LC-цепь для введения в цепь искусственных нулевых токов. Перед размыканием контактов ток должен быть снижен до нуля. Цепь LC, содержащая заряженный конденсатор, подключенный в обратной полярности, толкает ток в обратном направлении, доводя ток до нуля. В этот момент контакты размыкаются и дуга гасится при нулевом токе.

  • Запись по теме: Автоматический выключатель постоянного тока высокого напряжения — типы, работа и применение
  По месту установки

  Автоматический выключатель можно классифицировать по месту установки.

  Внутренние автоматические выключатели

  Как следует из названия, такие выключатели предназначены для использования внутри зданий. Имеют атмосферостойкий корпус. Они предназначены для работы при низком и среднем уровне напряжения.

  Автоматические выключатели для наружной установки

  Автоматические выключатели такого типа предназначены для работы в суровых условиях вне помещений. Их внешнее покрытие относительно прочное, чтобы противостоять экстремальным условиям окружающей среды, износу.

  По внешнему дизайну

  В зависимости от общей конструкции выключателя, т. е. его коммутационный блок находится под потенциалом земли или нет, они делятся на следующие два типа. Эти типы применяются только к высоковольтным выключателям.

  Баковые автоматические выключатели

  В таких высоковольтных выключателях блок прерывания заключен в металлический контейнер, находящийся под потенциалом земли. Требуется огромное количество масла или любой другой изолирующей среды, чтобы изолировать блок прерывания от заземленного контейнера.

  Изолированные вводы используются для подключения линии и нагрузки, что позволяет устанавливать на них проходной трансформатор тока для снижения дополнительных затрат.

  Баковые автоматические выключатели

  Резервуар под напряжением Выключатель монтирует прерыватель на изоляторе, имеющем линейное напряжение. Это уменьшает размер автоматического выключателя, а также использует небольшое количество масла или другого диэлектрического материала (используется только для гашения дуги).

  Такие выключатели можно использовать последовательно для работы при более высоком напряжении с меньшими затратами. Однако для этого требуются отдельные ТТ, в отличие от выключателя мертвого резервуара, который может использовать проходной ТТ.

  Связанный пост:

  • Типы микропроцессоров и их применение
  • Типы микроконтроллеров и их применение
  В зависимости от рабочего механизма

  В зависимости от рабочего механизма, используемого для отключения цепи, выключатели можно разделить на следующие типы.

  Пружинный автоматический выключатель

  Такие выключатели используют механическую энергию, запасенную внутри пружины, для управления контактами. Пружина сжимается любым способом для накопления энергии и удержания с помощью защелки. При получении сигнала отключения защелка освобождает пружину, приводя в действие контакты.

  Автоматический выключатель с пневматическим приводом

  Автоматический выключатель с пневматическим приводом использует сжатый воздух для приведения в действие своих контактов. Воздушный компрессор сжимает воздух и хранит его в резервуаре, который срабатывает по сигналу разрыва или замыкания контакта.

  Гидравлический автоматический выключатель

  Гидравлический автоматический выключатель использует поршень и гидравлическую жидкость для приведения в действие своих контактов.

  Автоматический выключатель с магнитным приводом

  Такой автоматический выключатель использует электромагнит или соленоид для создания магнитного поля, которое используется для вытягивания или нажатия защелки, удерживающей пружину и т. д.

  Магнитно-гидравлический автоматический выключатель

  Такой автоматический выключатель использует обе функции магнитного и гидравлического выключателя для выполнения отключения.

  • Связанная запись: Предохранители, автоматические выключатели и защитные символы
  Прочие автоматические выключатели
  Автоматический выключатель для защиты двигателя (MPCB)

  Автоматический выключатель для защиты двигателя или MPCB, как следует из названия, представляет собой тип автоматического выключателя, который специально разработан для безопасной эксплуатации и защиты электродвигателей. Защищает электродвигатель от нескольких неисправностей

  Неисправность линии : MPCB защищает двигатель от коротких замыканий, замыканий между фазами и землей. Он немедленно прерывает подачу при обнаружении этих неисправностей.

  Перегрузка: Потребление тока, превышающего номинальный, называется перегрузкой, это может привести к повреждению обмоток. MPCB ​​защищает двигатели от перегрузки и может регулироваться.

  Тепловая задержка: Перегрузка нагревает обмотки, поэтому перед перезапуском необходимо дождаться их остывания. MPCB ​​предлагает регулируемую тепловую задержку.

  Несбалансированная фаза: MPCB обеспечивает защиту от несбалансированной 3-фазной системы или потери фазы, которая может привести к повреждению двигателя.

  MPCB обеспечивает тепловую и магнитную защиту от токов перегрузки и короткого замыкания соответственно. В отличие от других автоматических выключателей, MPCB защищает от несбалансированной 3-фазной системы и потери фазы. Он может выдерживать пусковой ток электродвигателя до 10 раз больше его номинального тока. Он также используется для отключения питания двигателя в целях технического обслуживания.

  • Сообщение по теме: Как подключить главную панель 120 В и 240 В? Установка коробки автоматического выключателя
  Автомобильные автоматические выключатели

  Автомобильные автоматические выключатели, как и обычные автоматические выключатели, используются для защиты от тока короткого замыкания в транспортных средствах. Они подразделяются на следующие типы в зависимости от механизма сброса.

  Автоматический выключатель типа 1 с автоматическим сбросом

  Как видно из названия, автоматический сброс типа 1 после срабатывания без вмешательства пользователя. Такой CB автоматически сбрасывается при устранении неисправности. Выключатели типа 1 используются для приложений с низким напряжением, когда доступ к автоматическому выключателю затруднен вручную.

  Автоматический выключатель с ручным сбросом типа 2

  Автоматический выключатель типа 2 имеет встроенную кнопку сброса, которая используется для ручного сброса автоматического выключателя. Такие выключатели имеют визуальный индикатор, показывающий состояние выключателя. Неисправность должна быть обнаружена и устранена до сброса выключателя типа 2.

  Автоматический выключатель типа 3

  Автоматический выключатель типа 3 обеспечивает ручное отключение цепи нажатием кнопки. Он отключает подачу тока без отключения источника, такого как двигатель или аккумулятор, что делает его идеальным по соображениям безопасности. Такие выключатели используются для сильноточных приложений.

  Related Posts:

  • Типы электродвигателей – Классификация двигателей переменного и постоянного тока и специальных двигателей
  • Типы электрических проводов и кабелей
  • Типы электрических чертежей и диаграмм
  •  Типы пускателей двигателей и методы пуска двигателей
  • Типы систем пожарной сигнализации и схемы их подключения
  • Типы трансформаторов и их применение
  • Типы батарей и элементов и их применение
  • Типы датчиков с областями применения
  • Типы инверторов и их применение
  • Типы диодов
  • Типы выпрямителей
  • Типы компьютерной памяти с их приложениями
  • Типы фильтров и их применение
  • Типы электрических и электронных символов
  • Типы пускателей двигателей и методы пуска двигателей
  • Типы систем электропроводки и методы электромонтажа

  Главные выключатели, автоматические выключатели и корпуса автоматических выключателей

  Последняя редакция: 08/2017

  Условия доступа

  Пожалуйста, ознакомьтесь с данными Условиями доступа. Любой доступ и использование этого сайта и всех веб-сайтов (включая мобильные веб-сайты), приложений или других услуг, на которые распространяются настоящие условия (совместно именуемые «Собственность городского электроснабжения» или «Собственность CES»), а также функции и функции на этой Собственности CES, подпадают под действие настоящих Условий доступа, включая любые условия, условия продажи, условия коммерческого кредита, условия, политики и уведомления, ссылки на которые приведены здесь («Условия»). Имущество CES принадлежит и/или контролируется City Electric Supply Company и ее дочерними компаниями, подразделениями, филиалами и торговыми марками (совместно именуемые «CES»). Получая доступ к Ресурсу CES любым способом, включая, помимо прочего, просмотр Ресурса CES, использование любой информации, содержащейся на Ресурсе CES или в нем, и/или отправку информации на Ресурс CES, вы соглашаетесь с Условиями и обязуетесь соблюдать их, в том числе: но не ограничиваясь этим, проведение транзакций в электронном виде, отказ от гарантий, исключения и ограничения ущерба и возмещения ущерба, а также выбор законодательства Флориды.

  Время от времени CES может обновлять настоящие Условия. Использование вами Собственности CES после публикации любых изменений настоящих Условий означает ваше согласие с этими изменениями. Вы соглашаетесь периодически просматривать настоящие Условия, чтобы убедиться, что вы знакомы с самой последней версией. CES может по своему усмотрению и в любое время изменить или прекратить использование Собственности CES или любой ее части, с уведомлением или без него, или может запретить вам использовать Собственность CES с уведомлением или без него. Вы соглашаетесь с тем, что у вас нет никаких прав на Собственность CES и что CES не будет нести перед вами никакой ответственности в случае прекращения поддержки Собственности CES или прекращения вашей возможности доступа к Собственности CES или любому контенту, который вы могли разместить на Собственности CES.

  Получая доступ к Ресурсу CES или размещая ссылку на него, вы принимаете на себя риск того, что информация о Ресурсе CES может быть неполной, неточной или устаревшей или может не соответствовать вашим нуждам и требованиям. CES может добавлять, изменять, прекращать, удалять или приостанавливать любую информацию, функции и другой контент, включенный в Собственность CES, в любое время без предварительного уведомления и без какой-либо ответственности. Из-за открытого характера Собственности CES и возможных ошибок при хранении и передаче цифровой информации CES не гарантирует точность информации, содержащейся на Собственности CES или полученной от нее.

  Лицензия и доступ к собственности CES

  CES предоставляет вам ограниченную, неисключительную, не подлежащую передаче и сублицензированию лицензию на доступ и личное и некоммерческое использование собственности CES. Эта лицензия не распространяется на перепродажу или коммерческое использование какой-либо собственности CES или ее содержимого; любой сбор и использование любых списков продуктов, описаний или цен; любое производное использование любой Собственности CES или ее содержимого; любую загрузку, копирование или иное использование информации об учетной записи в интересах любой третьей стороны; или любое использование интеллектуального анализа данных, роботов или аналогичных инструментов сбора и извлечения данных. Любой доступ или попытка доступа к другим областям любой компьютерной системы CES или другой информации, содержащейся в системе, для любых других целей строго запрещены.

  При использовании Собственности CES: (a) вы не будете использовать какие-либо средства электронной связи Собственности CES в любых целях, которые являются незаконными, неправомерными, оскорбительными, нарушающими частную жизнь других, беспокоящими, клеветническими, дискредитирующими, смущающими, непристойными, угрожающими , или ненавистный; (b) вы не будете загружать, публиковать, воспроизводить или распространять любую информацию, программное обеспечение, контент или другие материалы, защищенные авторским правом или любым другим правом интеллектуальной собственности (а также правами на публичность и конфиденциальность) без предварительного получения разрешения владельца таких прав; (c) вы не будете собирать или хранить личные данные о других пользователях; (d) вы не будете использовать Собственность CES для каких-либо коммерческих операций, не связанных с целями, для которых была предоставлена ​​Собственность CES; (e) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать в интерактивных функциях, предназначенных для широкой публики, любые рекламные или рекламные материалы или любую другую форму запроса или несанкционированного общения; и (f) вы не будете загружать, публиковать, отправлять по электронной почте или иным образом передавать какие-либо материалы, содержащие вирусы или любой другой компьютерный код, файлы или программы, которые могут прерывать, ограничивать или мешать работе любого компьютерного программного или аппаратного обеспечения или телекоммуникаций. оборудование.

  Содержимое CES

  Содержимое Собственности CES, предоставленное CES или ее лицензиарами, включая определенную графику, фотографии, изображения, снимки экрана, текст, загружаемые в цифровом виде файлы, товарные знаки, логотипы, названия продуктов, услуг и программ, слоганы, и компиляция вышеизложенного («Контент CES») является собственностью CES или ее лицензиаров и защищена в США и на международном уровне в соответствии с законами о товарных знаках, авторском праве и другими законами об интеллектуальной собственности.

  Вы соглашаетесь не загружать, не отображать и не использовать какой-либо Контент CES для использования в каких-либо публикациях, публичных выступлениях или на веб-сайтах или в приложениях, отличных от Собственности CES, в каких-либо неразрешенных коммерческих целях, в связи с продуктами или услугами, которые не те, что принадлежат CES, любым другим способом, который может вызвать путаницу, умаляет или дискредитирует CES и/или ее лицензиаров, или ослабляет силу интеллектуальной собственности CES или ее лицензиара, или иным образом нарушает интеллектуальную собственность CES или ее лицензиаров. права (в том числе с помощью очистки экрана, сбора данных в Интернете, извлечения данных или аналогичного программного обеспечения или технологий). Вы также соглашаетесь не злоупотреблять Контентом CES или Контентом пользователя (см. определение ниже) каким-либо иным образом.

  Обзоры, контент и материалы

  Время от времени в определенных разделах Собственности CES вы можете отправлять обзоры, комментарии, отзывы и некоторые другие материалы («Пользовательский контент»). Используя эти функции, вы соглашаетесь с тем, что: (а) вы не будете публиковать какой-либо контент, который является незаконным, вредным, неправомерным, клеветническим, клеветническим, непристойным, нарушающим частную жизнь другого человека, угрожающим, преследующим, оскорбительным, ненавистным, расистским, нарушающие авторские права, порнографические, насильственные или иным образом нежелательные или неуместные, как это определено CES по своему усмотрению; (b) вы не будете публиковать какой-либо контент, содержащий личную информацию о каком-либо лице, нарушающий конфиденциальность/гласность любого другого физического или юридического лица или что-либо, что вы по договору обязаны хранить в тайне или конфиденциально; (c) вы не будете выдавать себя за какое-либо лицо или организацию, включая, помимо прочего, персонал CES, или искажать связь с другим лицом или организацией; и (d) вы не будете публиковать какой-либо контент, содержащий вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут неблагоприятно повлиять на работу Ресурса CES или любой функции Ресурса CES. Вы также понимаете и соглашаетесь с тем, что у вас нет прав собственности на какую-либо учетную запись, которую вы можете иметь в CES, или другой доступ к собственности CES или ее функциям. CES может закрыть или приостановить действие вашей учетной записи и удалить весь Пользовательский контент, связанный с вашей учетной записью, в любое время и без предварительного уведомления, если CES сочтет, что вы нарушили настоящие Условия, закон или по любой другой причине. CES не несет ответственности за любую информацию, удаленную из Собственности CES, и оставляет за собой право навсегда ограничить доступ к Собственности CES или учетной записи пользователя.

  Отображая, публикуя или иным образом размещая любой Пользовательский контент на Собственности CES или через нее, вы тем самым предоставляете CES ограниченную, неисключительную, передаваемую, сублицензируемую, глобальную, полностью оплаченную, безвозмездную лицензию на использование, изменять, публично исполнять, публично демонстрировать, воспроизводить и распространять такой Пользовательский контент на любых и всех носителях, известных в настоящее время или разработанных в будущем, без требования произвести оплату вам или какой-либо третьей стороне или необходимости запрашивать разрешение какой-либо третьей стороны. Эта лицензия включает в себя право размещать, индексировать, кэшировать, распространять и помечать любой Пользовательский контент, а также право сублицензировать Пользовательский контент третьим лицам (включая других пользователей) для использования в маркетинге или на других носителях или платформах, известных или в дальнейшем разработан. Вы по-прежнему сохраняете за собой все права собственности на свой Пользовательский контент, и вы по-прежнему имеете право использовать свой Пользовательский контент любым способом по вашему выбору в соответствии с настоящими Условиями и описанной здесь лицензией. Вы заявляете и гарантируете, что владеете или имеете действующую лицензию на использование контента, отправленного, отображаемого, опубликованного или размещенного вами на Собственности CES, и иным образом имеете право предоставлять лицензию, изложенную в настоящем документе, а также отображение, публикацию или размещение любой контент, который вы отправляете, и его использование CES не нарушает и не будет нарушать права на неприкосновенность частной жизни, права на публичное использование, авторские права, права на товарные знаки, патенты, договорные права или любые другие права на интеллектуальную собственность или другие права любого физического или юридического лица. Несмотря на вышеизложенное, вы признаете, что ваш Пользовательский контент может содержать концепции, идеи, материалы, предложения, предложения и тому подобное, относящиеся к CES или ее инициативам (ваши «Идеи»). В отношении ваших Идеи вы признаете, что: (a) CES получает многочисленные предложения от многих сторон и/или может независимо разрабатывать и/или рассматривать идеи, похожие на ваши Идеи, и что проверка CES ваших Идеи не является признанием новизны, приоритет или оригинальность; и (b) использование CES любых идей, идентичных вашим Идеи или похожих на них, независимо от того, основано ли оно на вашем Пользовательском контенте, предоставлено CES третьими лицами или независимо разработано или рассмотрено CES, не несет перед вами никаких обязательств.

  Любые предоставленные вами фотографии могут быть использованы исключительно по усмотрению CES. Отправляя фотографию, вы предоставляете CES бессрочное, безотзывное, безвозмездное, передаваемое право и лицензию на использование, копирование, изменение, адаптацию и публикацию вашей фотографии в любых средствах массовой информации по всему миру без компенсации вам. Вы должны присылать только те фотографии, которые были сделаны вами лично.

  Сторонние технологии, веб-сайты и приложения

  Собственность CES может включать сторонние технологии, услуги, программное обеспечение, приложения и ссылки на сторонние веб-сайты («Технологии»). CES не несет ответственности за практику или политику таких третьих лиц, а также за содержание любых сторонних веб-сайтов или приложений и не делает никаких заявлений относительно сторонних продуктов или технологий, а также содержания или точности любых материалов на таких веб-сайтах или приложениях. . Если вы решите использовать любой такой сторонний веб-сайт или приложение, вы делаете это на свой страх и риск.

  Насколько это применимо, использование вами такой сторонней Технологии регулируется настоящими Условиями, а также дополнительными условиями любой третьей стороны, которые объединяются в настоящем документе.

  Возмещение убытков

  Вы соглашаетесь возмещать убытки, защищать и ограждать CES, ее родительские, аффилированные, дочерние компании, должностных лиц, сотрудников и подрядчиков веб-сайта, а также каждого из их должностных лиц, сотрудников и агентов от любых претензий, убытков и расходов, включая разумные гонорары и расходы на адвокатов, связанные с нарушением вами Условий или возникающие в результате использования Пользовательского контента, который вы предоставили, разместили или иным образом предоставили CES или Собственности CES.

  Заявления и ограничения ответственности

  CES не делает никаких заявлений относительно надежности свойств или функций Собственности CES, Контента, Пользовательского контента или любых других характеристик или функций Собственности CES и отказывается от любой ответственности в случае любого отказ службы. Вы признаете, что любое использование таких материалов или систем осуществляется на ваш страх и риск. CES не делает никаких заявлений относительно количества времени, в течение которого будет сохраняться любой Контент или Пользовательский контент. CES не подтверждает, не проверяет, не оценивает и не гарантирует какую-либо информацию, предоставленную пользователями, и ничто не может рассматриваться как одобрение, проверка или гарантия любого Пользовательского контента. Вы признаете и соглашаетесь с тем, что любое использование или использование любого Пользовательского контента осуществляется на ваш страх и риск, и вы несете единоличную ответственность за любое такое использование или использование. Вы не должны создавать или распространять информацию, включая, помимо прочего, рекламу, пресс-релизы или другие маркетинговые материалы, а также включать ссылки на любые сайты, содержащие или предлагающие одобрение со стороны CES, без предварительного рассмотрения и письменного одобрения со стороны CES.

  ЭТОТ САЙТ ПРЕДОСТАВЛЯЕТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ, КАК ДОСТУПНО». НИКАКИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, НЕНАРУШЕНИЯ ПРАВ, ПРАВА, ТОЧНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, НЕ ПРЕДОСТАВЛЯЕТСЯ В ОТНОШЕНИИ ДАННОГО САЙТА ИЛИ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ ТЕХНОЛОГИЙ НА НЕМ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ НЕБРЕЖНОСТЬ, CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКИЕ-ЛИБО ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ОСОБЫЕ, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ, КОТОРЫЕ ЯВЛЯЮТСЯ РЕЗУЛЬТАТОМ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ДАННОГО САЙТА, ​​ТАК ЖЕ CES ИЛИ ЕЕ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ. ЗА ЛЮБОЙ УЩЕРБ, СВЯЗАННЫЙ С ОШИБКАМИ, УПУЩЕНИЯМИ, ПЕРЕРЫВАМИ, УДАЛЕНИЕМ ФАЙЛОВ, ОШИБКАМИ, ДЕФЕКТАМИ, ЗАДЕРЖКАМИ В РАБОТЕ ИЛИ ПЕРЕДАЧЕ, ИЛИ ЛЮБЫМИ НЕИСПРАВНОСТЯМИ, ВЫЗВАННЫМИ ИЛИ НЕ ВЫЗВАННЫМИ СОБЫТИЯМИ, НЕ СВЯЗАННЫМИ С CES ИЛИ ЕЕ ЛИЦЕНЗИАРАМИ. ОГРАНИЧИВАЕТСЯ СТИХИЙНЫМИ ДЕЙСТВИЯМИ, СБОЕМ ЛИНИИ СВЯЗИ, КРАЖЕЙ, УНИЧТОЖЕНИЕМ ИЛИ НЕСАНКЦИОНИРОВАННЫМ ДОСТУПОМ К ЗАПИСЯМ, ПРОГРАММАМ ИЛИ УСЛУГАМ ЭТОГО САЙТА. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ ДЕЙСТВИЕМ ПО ХАЛАТНОСТИ, CES, ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, АГЕНТЫ ИЛИ ЛИЦЕНЗИАРЫ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ ЛЮБОГО РОДА, СВЯЗАННЫЙ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ САЙТА, ​​ДАЖЕ ЕСЛИ CES БЫЛО ПРЕДУПРЕЖДЕНО О ВОЗМОЖНОСТИ ТАКИХ ПОВРЕЖДЕНИЙ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ; ПОЭТОМУ ВЫШЕУКАЗАННОЕ ОГРАНИЧЕНИЕ ИЛИ ИСКЛЮЧЕНИЕ ПРИМЕНЯЕТСЯ К ВАМ ТОЛЬКО В ПОЛНОЙ МЕРЕ, РАЗРЕШЕННОЙ ЗАКОНОМ.

  Информация о перекрёстных ссылках

  Сравнение перекрёстных ссылок продуктов или представленные альтернативы продуктов не подразумевают, что все сравниваемые продукты доступны или полностью сопоставимы. ПРОДУКТЫ, СВЯЗАННЫЕ С ПЕРЕКРЕСТНЫМИ ССЫЛКАМИ, НЕ ПРЕДСТАВЛЕНЫ И НЕ ГАРАНТИРУЮТСЯ КАК ФУНКЦИОНАЛЬНЫЕ ИЛИ ЭФФЕКТИВНЫЕ ЭКВИВАЛЕНТЫ. Ознакомьтесь со всеми перекрестными ссылками на спецификации продукта перед покупкой и использованием, чтобы определить, подходит ли продукт для предполагаемого использования.

  Гипертекстовые ссылки

  Свойство CES может быть связано с другими сайтами, которые не поддерживаются CES. CES не несет ответственности за содержание, конфиденциальность или другие политики, регулирующие эти сайты. Включение любой ссылки на такие сайты не означает одобрения, спонсорства или рекомендации CES связанных сайтов. CES не несет никакой ответственности за ссылки: (а) с другого сайта на Собственность CES и (б) на другой сайт с Собственности CES. Чтобы разместить ссылку на Ресурс CES, все пользователи должны соблюдать Условия размещения ссылок CES.

  Патенты

  Один или несколько патентов и находящихся на рассмотрении заявок на патенты, принадлежащие CES, относятся к Собственности CES, а также к функциям и услугам, доступным через Собственность CES.

  Товарные знаки

  Товарные знаки, торговые наименования, названия продуктов и логотипы («Товарные знаки»), содержащиеся или используемые CES Property или сторонней технологией, являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев, и использование таких товарных знаков должно действовать в интересах владельца товарного знака.

  Разное

  Настоящие Условия регулируются и толкуются в соответствии с законами Флориды без учета принципов коллизионного права. Используя этот сайт, вы тем самым соглашаетесь с тем, что любые споры, касающиеся настоящих Условий, будут рассматриваться в судах, расположенных в округе Лейк или Ориндж, штат Флорида. Настоящие Условия действуют в максимально возможной степени, разрешенной законом. Доступ к материалам на Собственности CES определенными лицами в определенных странах может быть незаконным, и CES не делает никаких заявлений о том, что материалы на Собственности CES подходят или доступны для использования за пределами США. Если вы решите получить доступ к собственности CES из-за пределов Соединенных Штатов, вы делаете это на свой страх и риск и несете ответственность за соблюдение любых применимых местных законов.

  В некоторых разделах Собственности CES вам может быть предоставлена ​​возможность предоставить CES личную информацию. Пожалуйста, ознакомьтесь с Политикой конфиденциальности CES для получения дополнительной информации о методах сбора и использования информации CES, какая политика применяется к информации, собранной на Собственности CES, и использование вами Собственности CES регулируется этой политикой.
