Схема бензонасоса ваз 2110 инжектор. Схема и особенности работы бензонасоса ВАЗ 2110 с инжектором: подробный разбор

Как устроен и работает бензонасос ВАЗ 2110 с инжектором. Где находится топливный насос в автомобиле. Какие бывают неисправности бензонасоса и как их устранить. Как правильно заменить топливный насос на ВАЗ 2110.

Содержание

Устройство и расположение бензонасоса ВАЗ 2110

Бензонасос является важнейшим элементом топливной системы инжекторного двигателя ВАЗ 2110. Его основная задача — подача топлива из бака к форсункам под необходимым давлением. Рассмотрим подробнее устройство и особенности расположения топливного насоса на «десятке»:

  • Бензонасос расположен непосредственно в топливном баке автомобиля
  • Насос погружен в топливо, что обеспечивает его охлаждение и шумоизоляцию
  • На ВАЗ 2110 используется электрический бензонасос производства Bosch
  • Насос входит в состав топливной сборки вместе с датчиком уровня топлива и сеткой-фильтром
  • Управление работой насоса осуществляет электронный блок управления (ЭБУ) двигателя через специальное реле

Принцип работы бензонасоса инжекторного ВАЗ 2110

Процесс подачи топлива бензонасосом ВАЗ 2110 происходит следующим образом:


  1. При включении зажигания ЭБУ активирует реле бензонасоса
  2. Насос начинает работу и создает давление около 3 атмосфер в топливной магистрали
  3. Топливо через фильтр тонкой очистки поступает в топливную рампу
  4. Из рампы бензин подается к форсункам, которые впрыскивают его во впускной коллектор
  5. Излишки топлива через регулятор давления сливаются обратно в бак

Такая схема обеспечивает стабильную подачу топлива к форсункам под необходимым давлением во всех режимах работы двигателя.

Возможные неисправности бензонасоса ВАЗ 2110

Топливный насос является достаточно надежным узлом, однако и он может выходить из строя. Основные неисправности бензонасоса ВАЗ 2110:

  • Насос не создает необходимого давления в топливной магистрали
  • Бензонасос вообще не включается при повороте ключа зажигания
  • Посторонние шумы или вибрации при работе топливного насоса
  • Периодические перебои в работе насоса

Причинами этих неисправностей могут быть как проблемы с самим насосом, так и неполадки в электрической цепи его питания и управления.


Диагностика работоспособности бензонасоса

Перед тем, как приступать к ремонту или замене топливного насоса, необходимо убедиться в его неисправности. Для этого можно выполнить следующие проверки:

  1. Прислушаться к звуку работы насоса при включении зажигания
  2. Проверить давление в топливной рампе с помощью манометра
  3. Убедиться в наличии напряжения питания на разъеме бензонасоса
  4. Проверить состояние предохранителей и реле топливного насоса

Только после проведения диагностики можно сделать вывод о необходимости ремонта или замены бензонасоса ВАЗ 2110.

Замена бензонасоса на ВАЗ 2110: пошаговая инструкция

Если диагностика показала неисправность самого топливного насоса, его необходимо заменить. Процесс замены бензонасоса на ВАЗ 2110 выглядит следующим образом:

  1. Сбросить давление в топливной системе
  2. Отсоединить клемму аккумулятора
  3. Снять заднее сиденье и открутить крышку люка бензонасоса
  4. Отсоединить электрический разъем и топливные шланги
  5. Извлечь топливную сборку с насосом из бака
  6. Заменить неисправный бензонасос на новый
  7. Произвести сборку в обратном порядке

При замене рекомендуется также заменить топливный фильтр и резиновое уплотнение крышки люка бензонасоса.


Профилактика неисправностей топливного насоса

Чтобы продлить срок службы бензонасоса ВАЗ 2110 и избежать его преждевременного выхода из строя, следует соблюдать несколько простых правил:

  • Не допускать полной выработки топлива в баке
  • Своевременно менять топливный фильтр
  • Заправляться качественным бензином на проверенных АЗС
  • Не запускать двигатель при отрицательных температурах без предварительного прогрева
  • Избегать резких стартов и торможений при низком уровне топлива

Соблюдение этих простых рекомендаций поможет значительно увеличить ресурс топливного насоса вашего ВАЗ 2110.

Заключение

Бензонасос является важнейшим элементом топливной системы инжекторного ВАЗ 2110. Правильное понимание принципов его работы и своевременная диагностика помогут избежать серьезных проблем с запуском и работой двигателя. При необходимости замену топливного насоса можно произвести самостоятельно, следуя приведенной выше инструкции. Главное — использовать качественные запчасти и соблюдать технологию ремонта.



Распиновка штекера бензонасоса ваз 2110

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору.

При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Стало интересно, для чего свободные разъемы под панелью, посмотрел у друга — так же висят. Первым делом поискал их на схеме, нашел №3 (колодка, присоединяемая к жгуту проводов кондиционера), №5(для часов), №6 (для датчиков износа колодок передних тормозов).

Цвета проводов:
Разъем 1 – Желтый с голубой полосой, зеленый

Разъем 2 – Желтый

Разъем 3 – Розовый с голубой полосой, зеленый
Разъем 4 – Желтый с белой полосой, зеленый

Разъем 5 – Черный, белый, оранжевый с черной полосой, красный с белой полосой

Нашел его на схеме, это для подключения часов)

Разъем 6 – Розовый с черной полосой

их два справа и слева, тоже нашел на схеме это для датчиков износа колодок передних тормзоов

Схема инжекторной десятки

Еще на схеме нашел:
A (на карбюраторной схеме обозначение 28) колодки для подключения электродвигателя омывателя заднего стекла (розово-черный, черный)
С (на карбюраторной схеме обозначение 35) колодки для подключения жгута предупредительного света (оранжевый; коричнево-голубой, черно-зеленый)
На инжекторной схеме не подписана (на карбюраторной схеме обозначение 44) колодка для переключения проводов при установку блок-фар другого типа (зеленый, красно-серый)
E (на карбюраторной схеме обозначение 47) колодки для подключения жгута проводов очистителей фар (желто-голубой, оранжево-белый)

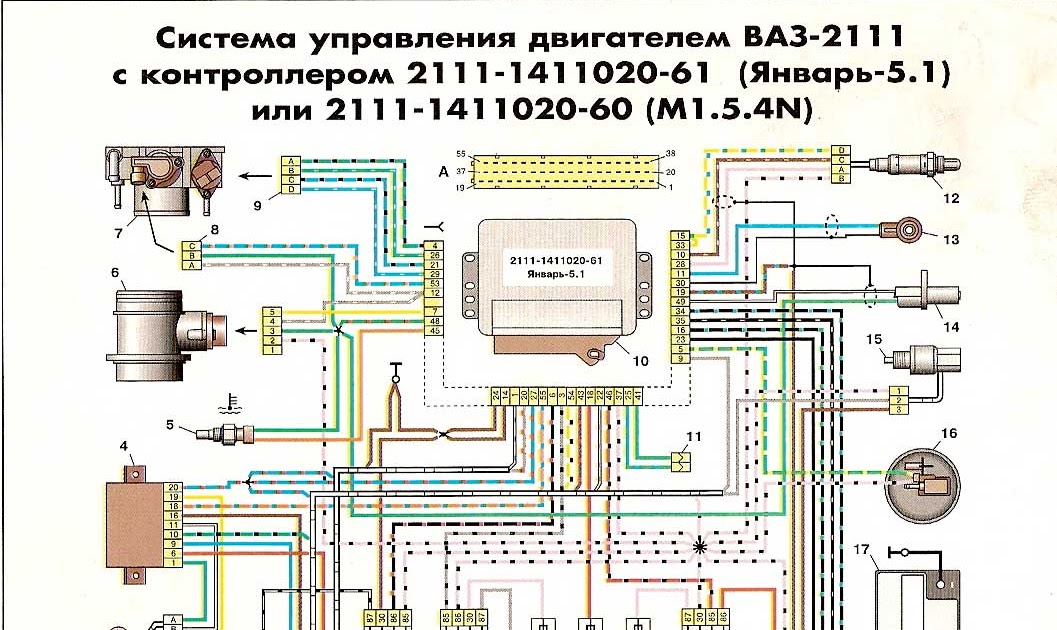

Схема управления двигателем 2111 (конт. . М1.5.4)

А также на схеме управления двигателем 2111 (конт. М1.5.4)
А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС)
В — колодка, присоединяемая к жгуту проводов кондиционера
С — к монтажному блоку
D — к клемме «+» аккумуляторной батареи
Е — провода, присоединяемые к выключателю зажигания (лампа подсветки)
F — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера)
G1, G2 — точки заземления

Из всех этих колодок у себя в машине нашел, для подключения жгута предупредительного света (подведены к комбинации приборов) и колодки для подключения электродвигателя омывателя заднего стекла (у меня под капотом рядом с ВУТом. Особенно интересно, что ж это за предупредительный свет такой. На автоладе нашел тему про это, человек пять интересовались, никто не в курсе.

Но во многом я разобрался. Например, в местоположении релюшек. Реле задних туманок, центрального замка, а также блок иммобилайзера находятся за панелью, там же реле вентилятора охлаждения, бензонасоса и реле зажигания. Все остальные реле находятся в монтажном блоке: ближний, дальний, ПТФ, дворники, обогрев заднего стекла, и др.

Выбор и характеристики бортовых компьютеров для ВАХ 2110, 2111, 2112

Хотелось, чтобы имелся бортовой компьютер — нужная штука! А тут еще как специально нужно было менять часики,

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого – простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

Его электросхема выглядит следующим образом:

  • Основным является реле бензонасоса, там установлены все необходимые предохранители.
  • Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
  • От следующего к главному реле и форсункам.
  • Далее, электросхема идет к электронному блоку управления.
  • Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с инжектор, насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

  • Электронный блок управления.
  • Реле включения топливного агрегата.
  • Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

  • Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
  • Там вы обнаружите три предохранителя и столько же реле.
  • Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

описание, принцип работы, неисправности и ремонт

Бензонасос — один из важных элементов топливной системы любого автомобиля. Его основная задача — эта подача топлива из бака к распределительной рейке и форсункам под необходимым давлением. О механическом топливном насосе ВАЗ 2110 читайте тут.

Где находится бензонасос ВАЗ 2110?

А располагается он у авто отечественного производства непосредственно в баке автомобиля. Разберемся подробнее с бензонасосом ВАЗ 2110 инжектор.

Что, где и почему?

Как сказано выше, насос размещен в баке автомобиля, при этом он находится погруженным топливо. Казалось бы, опасное соседство (топлива и приводимого электрическим током в действии элемента), но смею вас упокоить, такое расположение насоса не несет никакой опасности и сделано по следующим причинам:

  1. в насосе расположен электродвигатель, который приводит в действие непосредственно сам насосный элемент;
  2. связка этих узлов должна не только подать топливо, но и делать это под значительным давлением.

Все перечисленное, в свою очередь, приводит к тому, что насос работает шумно и требует охлаждения. Именно для этих целей он и погружен в топливный бак: топливо выступает для топливного насоса и в качестве охладителя, и в качестве шумоизолирующего состава.

Кстати, описанная схема применима не только к ВАЗ 2110, но и большинству инжекторных автомобилей.

Что же касается  непосредственно «десятки», то на ней используется бензонасос производства компании Bosch.

Данный насос способен создать давление в топливной системе в 3 атм. Он находится в так называемой топливной сборке в баке автомобиля, в состав которой помимо него входит система контроля уровня топлива в баке и сетка-фильтр предварительной очистки. Управляет же бензонасосом ВАЗ 2110 электронный блок управления (ЭБУ) двигателя, через соответствующее реле.

Принцип работы.

Топливо от бензонасоса по топливопроводу подается к топливной рампе, предварительно пройдя через фильтр тонкой очистки. Топливная рампа соединена с форсунками. Последние по командам ЭБУ выпрыскивают топливо в коллектор двигателя.

Поддерживать необходимое давления в рампе при этом позволяет регулятор давления, входящий в ее состав. Он стравливает излишки давления через топливопровод обратно в бак.

Неисправности и ремонт.

К основным неисправностям бензонасоса «десятки» можно отнести случаи, когда он не создает необходимого давления топлива либо вовсе не работает. Причем причинами и  первого, и второго случая могут выступать: поломка, как самого насоса, так и управляющих им элементов; состояние фильтра тонкой очистки и герметичность топливопровода.

К слову, в случае поломки непосредственно самого бензонасоса ВАЗ 2110, он не ремонтируется (производится его замена). Привести же к этому способны следующие факторы эксплуатации автомобиля:

  1. привычка ездить с практически пустым баком, из-за которой корпус топливный насоса практически всегда находится в полусухом состоянии, вызывающем его перегрев и скоропостижный выход из строя;
  2. несоблюдение регламента замены фильтрующих элементов в топливной системы —  приводит к повышенной нагрузке на бензонасос, ведь ему приходится не просто поддерживать необходимое давление в топливной системе, а параллельно с этим еще и проталкивать бензин через забитый грязью фильтр.

Учитывая выше сказанное, хотелось бы посоветовать вам беречь свой автомобиль и выполнять все рекомендации его производителя. Только с таким отношением вы можете рассчитывать на то, что он ответит вам преданностью и не подведет в ответственный момент.

Видео по снятию и разборке бензонасоса ВАЗ 2110

Рекомендую прочитать:

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

  1. Основные причины неисправности
  2. Типы насосов
  3. Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

  1. Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
  2. Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
  3. Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
  4. Резкие и частые остановки работы мотора.
  5. Низкие показатели производительности и падение мощности двигателя.
  6. Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

  1. Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
  2. Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
    1. Текущее расположение дросселя;
    2. Содержание выхлопа;
    3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

  • Отключите питание аккумуляторной батареи.
  • Открутите крышку насоса для подачи топлива.
  • Снимите разъемы с бензонасоса.
  • Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
  • Открутите оба шланга, через которые подается топливо.
  • Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
  • Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
  • Снимите уплотнительное кольцо.
  • Извлеките бензонасос вместе с поплавком.
  • Снимите уплотнитель, который выполнен из резины.
  • Поставьте на место новый бензонасос.
  • Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

 Загрузка …

Питание бензонасоса ваз 2109 инжектор

Продолжим.
Принялся я подключать.
Давайте по порядку. Сначала расскажу что да как, а потом как делал это я.

Начнем с общей схемы.

Теперь посмотрим что нужно изменить в моторном отсеке.

Начнем с вентилятора.
В данной косе есть одиночный контакт, если немного раскрыть изоляцию, то можно увидеть, что он идет бело-черным проводом.

На разных блоках вентилятор работал по разному, но основная особенность в том, что его включал датчик на радиаторе. Теперь же он будет включаться блоком инжектора.
И взамен старой схемы

Не буду рассматривать все штекеры датчиков, а рассмотрю лишь те моменты, которые ставят в тупик начинающего электрика ))))
В моторном отсеке два коричневых провода

Это «минусы» которые в схеме СУД названы G1 и G2 . Их надо прикрутить на корпус. обычно их прикручивают на ГБЦ в районе термостата.

Так же один черный провод

На самом деле это обман зрения. На самом деле это красный провод. в этом можно убедиться, если немного отодвинуть изоляцию. Это «+12″ который крепиться непосредственно на аккумуляторную батарею. Он питает «мозги».

Ну вот вроде бы и все. больше в моторном отсеке ничего незвестного не осталось. Теперь посмотрим что твориться в салоне автомобиля

Рассмотрим подключения бензонасоса.

В карбовой версии к баку подходило два провода

Дело в том, что в карбюраторной схеме бензонасос внешний стоит в моторном отсеке, а эти провода идут просто на датчик уровня бензина. Один синий с красным подает напряжение, второй — розовой передает информацию о наличии бензина.
В данном случае(инжекторе) у нас бензонасос стоит в баке. и подключается он при помощи колодки
Чтобы не тянуть лишних проводов стоит сделать вот как — подсоединить старые провода к колодке следующим образом:
розовый провод колодки к розовому проводу, серый провод колодки к зелено- красном, черно-белый- масса, синий не нужен.

Теперь у нас подключено питание бензонасоса и контакт показывающий уровень топлива. Черно-белый провод кидаем на минус. т.е. корпус. Сине-красный провод не нужен.
Все в районе бензобака все подключено.

Теперь разберемся с подключением в районе панели приборов.
Раньше старые контакты(питания датчика уровня и сигнальный ) были подключены через монтажный блок к панели приборов

т.е. 11 контакт белой колодки мы не трогаем. Это контакт который показывает уровень топлива.
А вот 11 контакт красной колодки отсоединяем от панели приборов.
(В моем случае немножко не такое расположение, но смысл не меняется.)
Его нужно подсоединить к контакту который идет от жгута СУД

Далее думаем как подключать проводку СУД к косе салонной проводки.Колодка подключения выглядит так

Как-то утром или после поездки, вы пытаясь завести свою любимую ВАЗ 2109I, не слышите знакомого звука бензонасоса и завести машину не получается. Вы думаете сломался бензонасос.

Первым делом в такой ситуации нужно прислушаться к работе реле, отвечающих за работу бензонасоса.

Реле всего два. Главное реле и реле бензонасоса.

Главное реле срабатывает при включении зажигания и характерно щелкает в районе ног пассажира, далее за ним щелкает реле бензонасоса и через некоторое время отключается.

Если Вы не услышали один или оба щелчка, значит дело в реле или предохранителе.

Вторая ситуация щелчки есть (реле работает нормально), но бензонасос ВАЗ 2109 не качает. В этой ситуации нам понадобится провод, чтобы на прямую подать питание на бензонасос. Ну или мультиметр для измерения напряжения на бензонасосе.

В первой ситуации проверяем все предохранители и реле (они находятся над ногами пассажира).

Если все предохранители вроде целы — ищем колодку диагностики (расположена рядом с реле) и замыкаем на ней H и G контакты — это даст нам возможность включить бензонасос ваз 2109 в обход реле.

Далее, если работа бензонасоса не наладилась, требуется проверить все контакты по приведенной ниже схеме.

Схема управления Бензонасосом Ваз 2109

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Электрическая схема ВАЗ 2110: особенности

Каждый автомобиль ВАЗ-2110 комплектуется электрическим оборудованием, которое предназначено для обеспечения его работы и создания комфортных условий для водителя и пассажиров. Все электрические приборы объединены в единую сеть. Для понимания её состава и порядка функционирования создана схема электрическая принципиальная ВАЗ-2110. Бортовая сеть постоянного тока имеет напряжение двенадцать вольт и включает в себя источники и потребители энергии, защитные и распределительные устройства, провода и коммутационные элементы.

Ток

Автомобиль имеет два источника электроэнергии – аккумулятор и генератор. Первый обеспечивает функционирование систем до запуска, во время старта и на некоторых режимах работы двигателя. Второй является основным и служит как для питания всех потребителей, так и для зарядки аккумуляторной батареи. Электрическая схема ВАЗ-2110 разработана таким образом, чтобы источники питания обеспечивали энергетический баланс в системе.

Мотор

Для работы силовой установки автомобиля необходима своевременная подача топливной смеси и её воспламенение в цилиндрах двигателя. На современном автомобиле эту функцию обеспечивает система впрыска. Электрическая схема ВАЗ-2110 (инжектор) позволяет правильно подключить два её основных компонента: распределитель топлива и систему управления зажиганием. Управляет впрыском специальный электронный блок. Бесперебойная подача бензина обеспечивается электрическим насосом. Он установлен непосредственно в топливном баке. Электрическая схема бензонасоса ВАЗ-2110 разработана с учетом обеспечения требований пожарной безопасности. Важное примечание: на некоторых марках машин могут быть установлены два бензонасоса. На предыдущих моделях автомобиля ВАЗ использовалась карбюраторная система подачи топлива. Она является несколько устаревшей, менее экономичной и надежной. Электрическая схема ВАЗ-2110 позволяет без переделок подключить вместо прежней системы современный инжектор. Для изменения варианта подачи топлива необходимо обратиться к специалисту. Для работы двигателя следует поддерживать его температуру в рабочем диапазоне. Для этого служит система охлаждения. Она включает в себя вентилятор и ряд датчиков, которые работают от сети постоянного тока.

Эксплуатация

Автомашина — это не только один бесперебойно работающий двигатель. Для эксплуатации данного вида транспортного средства жизненно необходимы системы освещения, сигнализации, безопасности (активной и пассивной), звуковой сигнал, стеклоочистители. Этот перечень можно продолжить. Все названные приборы являются потребителями электрической энергии. В современном автомобиле Волжского завода их сотни. И любой из них может выйти из строя по различным причинам. Электрическая схема ВАЗ-2110 позволяет диагностировать и устранить любую возникшую неисправность, произвести замену элементов электрической проводки. Современные правила дорожного движения запрещают эксплуатацию транспортных средств, если вышеперечисленные электрические приборы не работают.

Комфорт

Электрическая схема ВАЗ-2110 включает ряд приборов, которые несут сервисную функцию. То есть обеспечивают минимальный комфорт для водителя и пассажиров автомобиля. Это системы кондиционирования, освещения салона, также прикуриватель, гидроусилитель руля, магнитола. Автомобили Волжского завода не славятся повышенным комфортом. Однако электрическая схема ВАЗ-2110 позволяет проводить некоторые доработки, то есть тюнинг. Для производства этих работ необходима помощь специалиста. Проводка автомобиля надежно защищена блоком плавких предохранителей (вставок). Именно они при замыкании не позволяют сгореть всей проводке. Используйте только оригинальные изделия указанной мощности. Имейте с собой несколько запасных предохранителей. При отказе любого из электрических приборов первым делом проверьте исправность плавких вставок. В большинстве случаев замена предохранителя позволяет устранить возникшие проблемы. Вот и вся информация, которой мы хотели поделиться. Благодарим за внимание каждого читателя.

🚘 Топливная система ВАЗ 2110 (инжектор, 8 и 16 клапанов): схема и фото

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя. От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива. В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

  • топливный бак
  • погружной насос (или диафрагменный в карбюраторных двигателях)
  • датчик уровня топлива и датчик мгновенного расхода топлива
  • топливные каналы и фильтры
  • впускной коллектор
  • воздушная заслонка и регулятор холостого хода
  • рампа и форсунки
  • карбюратор (двигатель ВАЗ-21100)

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

  • Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
  • Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
  • Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Спасибо за подписку!

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос. Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками. Следующий этап подразумевает замену генератора на более мощный, установку электронного блока управления и соединение всех проводов и датчиков.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Рекомендации

Каждый автолюбитель может сделать многое для продления цикла жизни всех элементов рассматриваемого узла. Для того чтобы система питания вашего автомобиля работала безотказно, используйте следующие рекомендации:

  • Заправляйтесь только на проверенных автозаправочных станциях.
  • Своевременно производите замену топливного и воздушного фильтров.
  • С осторожностью применяйте чистящие присадки.
  • Старайтесь не ездить на полупустом бензобаке, особенно зимой.

Бензонасос ВАЗ 2110: причины и поиск неисправностей

Надежная работа автомобиля десятого семейства напрямую зависит от состояния топливной системы. Ключевую роль в ней играет бензонасос ВАЗ-2110. Рассмотрим характерные неисправности и способы проверки этого устройства.

Достоинства инжекторных моделей

Основной функцией насоса является подача топлива в камеру сгорания. Он должен соответствовать определенным требованиям. Главным критерием считается давление.

Помпы инжекторных и карбюраторных двигателей отличаются. Благодаря двигателю с прямым впрыском топлива отпадает необходимость в предварительной подготовке горючей смеси. Как известно, карбюратор является слабым звеном. Сложная регулировка, засор жиклеров, тяжелый пуск в холода создают неудобства владельцам классических марок ВАЗ.

Двигатели внутреннего сгорания десятки и ВАЗ-2112 имеют существенные достоинства. Отметим преимущества инжекторных агрегатов:

  • поддержка экологических стандартов;
  • непосредственный впрыск в камеру сгорания;
  • экономия топлива;
  • надежность системы;
  • повышенная мощность двигателя;
  • старт холодного агрегата без прогрева;
  • дозирование порции смеси;
  • топливный модуль контролируется электроникой.

К сожалению, инжектор имеет ряд недостатков. Обслуживание и ремонт приходится проводить на СТО. Также требуется наличие квалифицированного персонала и компьютера для определения неисправности электронных блоков. Укажем другие недостатки:

  • сложность конструкции;
  • высокое требование к октановому числу бензина;
  • сложная диагностика и ремонт;
  • дорогостоящие запчасти и оборудование.

Ведущий узел системы

Бензонасос ВАЗ-2110 оснащен электрическим приводом. Его корпус опущен в топливный бак. Бензин одновременно является и перекачиваемым топливом, и охлаждающей жидкостью. Следует помнить, что поездки с пустым баком чреваты перегревом бензонасоса ВАЗ-2110 инжектор.

Данный электрический прибор является самостоятельным узлом. Соответственно, его работа не зависит от состояния других механизмов. Необходимое условие для вращения ротора топливного насоса ВАЗ-2110 — поддержание нормального напряжения бортовой сети.

Напряжение поступает через замок зажигания. При переводе ключа в положение 1 замыкается цепь на включение привода. Топливный насос ВАЗ заполняет топливную рампу. Двигатель готов к пуску.


При появлении симптомов плохой работы топливной системы следует провести проверку насоса. Перечислим признаки, при которых возможна замена бензонасоса ВАЗ-2110:

  • автомобиль работает с неисправностями;
  • плохо разгоняется;
  • дергается во время езды;
  • совсем не заводится,
  • бензин не поступает к рампе.

Прежде всего проводят тест на слух. После поворота ключа зажигания в положение № 1 должен возникнуть шум под задним сиденьем. Звук длится пару секунд. Это значит, что насос накачал необходимое давление.

Приспособление для диагностики

Для определения напора в магистрали необходимо приспособление. Его легко сделать своими руками. Надо взять манометр на 10 атмосфер, штуцер и кислородный шланг с внутренним диаметром 9 мм. Все элементы скручиваем и затягиваем хомутиками.


Измеритель подсоединяют к рампе. Для этого с конца трубки снимают пластмассовую крышку. Далее колпачком от шин откручивают ниппель.

Стравливают излишки бензина. Перед сливом огнеопасной жидкости следует подложить ветошь, чтобы бензин не попал на генератор. Категорически запрещено курить и пользоваться электрифицированным инструментом возле капота.

Свободный конец шланга натягивают на рампу. Закрепляют хомут. После подключения аккумулятора включают зажигание. Снимают показания. Напор бензонасоса ВАЗ-2110 инжектор отклонит стрелку манометра до 3 атм.

После завода двигателя наблюдаем за перемещением стрелки. На исправном оборудовании давление будет поддерживаться в пределах 2,8-3,2 единиц. Если отклонений не обнаружено, то бензонасос ВАЗ-2110, инжектор и регулятор работают правильно. Характеристики оборудования желательно запомнить.

Производительность насоса составляет около 2 л в секунду. При возникновении проблем с подачей топлива необходима замена насоса. Перед тем как проверить насос, убеждаются в исправности остальных элементов. Возможно, забит фильтр или сетка. Топливный фильтр меняют, а сетку чистят.

Снятие перекачивающего узла

Перед производством работ необходимо откинуть клемму от аккумулятора. Это предотвратит поломку электрического оборудования. Кроме того, замена топливного насоса может стать причиной пожара.

Подготовим инструмент и материалы. Для снятия топливного насоса ВАЗ-2110 необходимо следующее:

  1. Отвертка.
  2. Торцовый ключ на 10.
  3. Вороток.
  4. Рожковый ключ на 13.
  5. Ветошь.

Само устройство находится под подушкой заднего сиденья. Чтобы добраться до места установки топливного насоса 2110, надо демонтировать сиденье. Под обшивкой находим люк. Откручиваем лючок. Отсоединяем разъем электрического привода.

Рожковым ключом откручиваем наконечники топливных трубок. Оттягиваем трубы. Накидным ключом откручиваем 8 гаек по периметру прижимного кольца. Освобождаем фланец.

Под прижимным кольцом топливного насоса 2110 присутствует прокладка. Прокладку снимают. Изношенную резину лучше поменять.

Затем поднимаем топливный насос ВАЗ совместно с поплавком. С корпуса потечет бензин. Чтобы не испачкать салон, подкладывают ветошь. В старом корпусе останется до 1 л бензина. Слейте его в бак.

Сборка производится в обратном порядке. На верхней части крышки указана стрелка. Она должна направляться в сторону багажника. Это правильное положение насоса.

При замене не забудьте снять поплавок и датчик уровня.

Эти запасные части устанавливают на новую конструкцию.

Все операции, включая подготовку, займут меньше часа. После замены проведите испытание. Заведите двигатель. Наконец, следует проверить бензонасос, убедиться в плотности соединений, отсутствии потеков.


Инжектор ВАЗ-2110

8 клапанов: схема подключения с описанием

Большое значение имеет схема подключения ВАЗ-2110 (форсунка 8 клапанов) — с ее помощью запитывается вся бортовая сеть. Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, электрического топливного насоса, поэтому проводка немного отличается от той, что используется в инжекторных конструкциях. Но у них все же есть общие черты.

Как устроена проводка?

Независимо от того, какой двигатель используется на автомобиле, проводка имеет общие черты. Чтобы разобраться в них, нужно знать основные принципы построения электрики. И понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

  1. Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за функционирование тех или иных узлов и агрегатов.Это значительно упрощает ремонт электропроводки. А для производителя это значительная экономия на проводах.
  2. В качестве минусового провода использован кузов автомобиля. На ВАЗ-2110 (форсунка 8 клапанов) схема подключения построена именно по такому принципу.
  3. Положительный вывод, который идет от аккумулятора к потребителю, всегда красный. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» источнику питания. Минусовой провод всегда черного цвета.
  4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
  5. Схема ВАЗ-2110 (форсунка 16 клапанов) спроектирована таким образом, что при подключении аккумулятора электрооборудование находится под напряжением. Именно по этой причине электрикам при любом ремонте необходимо отключать отрицательную клемму.
  6. Все цепи защищены предохранителями. Для включения мощных потребителей электроэнергии используются реле.

Эти особенности типичны для карбюраторных и инжекторных двигателей. На ВАЗ-2110 (форсунка 8 клапанов) проводка имеет как раз такие особенности.

Карбюраторные двигатели

Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска. Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильнее, но все же многие автомобилисты до сих пор используют автомобили с впрыском карбюратора. На сегодняшний день они не редкость.

Существенных различий в электрической схеме между инжекторным и карбюраторным вариантами нет.На карбюраторе «десятки» систем почти такие же, как на впрыске. Вот только обязательно столкнуться с проблемой при замене карбюратора на инжектор. Придется дополнительно проложить несколько оплеток. Они нужны для питания сенсорной системы, электронасоса, бортового компьютера и других компонентов.

Система впрыска

В автомобилях ВАЗ-2110 (форсунка 8 клапанов) проводка немного отличается от той, что используется в карбюраторе. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов.Также стоит отметить, что инжекторные двигатели бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет. Всю проводку можно разделить на моторный отсек и салон.

Их назначение ясно из названия. Моторный отсек соединяет такие элементы, как стартер, генератор, датчики на двигателе и т. Д. Проводка кабины необходима для подключения приборной панели, освещения и различных переключателей.

Как устранить неполадки?

Практически при любой обрыве в электропроводке в первую очередь необходимо провести диагностику контактов.Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте. Это можно сделать несколькими способами:

  1. Визуальный осмотр для определения целостности.
  2. Полная проверка целостности соединений, их надежности.
  3. Циферблат проводным мультиметром при отключенной батарее.

На карбюраторных и инжекторных двигателях обязательно обращать внимание на провода, передающие высокое напряжение на свечи зажигания.

При их повреждении двигатель будет работать нестабильно. Признаки выхода из строя высоковольтных проводов:

  1. Посторонний шум при работающем двигателе.
  2. Автомобиль может дергаться во время движения.
  3. Увеличивает расход бензина.
  4. Нестабильная работа на малых оборотах.

Поэтому, прежде чем грешить на какие-либо датчики, убедитесь в исправности высоковольтных проводов и модуля зажигания.

Подключение стартера

Для запуска двигателя используется электростартер.Это простой двигатель постоянного тока. Вся система работает следующим образом:

  1. При включении зажигания запитывается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле. Это обязательное условие для работы генераторной установки.
  2. Как только ключ переведен в положение «Пуск», на втягивающую катушку реле подается напряжение.
  3. Вместе с сердечником втягивающего реле шестерня и обгонная муфта движутся по ротору стартера.В результате шестерня входит в зацепление с кольцом маховика.
  4. При этом сердечник замыкает силовые контакты внутри втягивающего реле.
  5. На обмотку стартера подано напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
  6. Генератор начинает вырабатывать ток, поскольку магнитное поле вращается внутри обмотки статора.

Схема стартера ВАЗ-2110 (инжектор) такая же, как на карбюраторных моделях. Отличаться может только модификация стартера.

Система отопления салона

Печь ВАЗ-2110 состоит из радиатора, вентилятора и системы воздуховодов. С помощью вентилятора обдувается радиатор и подается (горячий) воздух в специальные каналы. В электрическую схему отопителя ВАЗ-2110 входит также позиционер клапана. По сути, это обычный шаговый двигатель.

Позволяет перемещать клапан, изменяя угол его открытия, а также количество холодного воздуха, поступающего извне в обогреватель.Электродвигатель нагнетательного вентилятора подключается через специальную конструкцию переключателя. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

Скорость вращения вентилятора регулируется с помощью резисторов, установленных в корпусе нагревателя. Эти сопротивления включены в цепь питания двигателя. Переключение происходит с помощью ручки, установленной на панели приборов. На старых автомобилях десятого семейства еще можно встретить механические приводы клапанов. Подобные конструкции встречаются и на «девятках» и «восьмерках».

Система обогрева сиденья и заднего стекла

Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

  1. Предохранитель для защиты цепи.
  2. Реле электромагнитное для переключения силовой цепи.
  3. Кнопка включения с подсветкой.
  4. Жгуты проводов.
  5. Нагревательные элементы.

Использование электромагнитных реле обязательно. В них имеется электрическая схема подогрева сидений ВАЗ-2110.С их помощью можно избавиться от кнопки переключения больших токов.

В результате кнопка на панели приборов переключает только слаботочные цепи управления обмотками электромагнитного реле. Аналогичная конструкция и обогреватель заднего стекла. Если в автомобиле установлены зеркала заднего вида с подогревом, то применяется аналогичная схема.

Электрический топливный насос

Запитывается электробензонасос через отдельные предохранители и реле. Устанавливается под задним сиденьем прямо в баке. Причем совмещен с датчиком указателя бензина.Основные компоненты электрической схемы насоса ВАЗ-2110:

  1. Электромоторный привод насоса.
  2. Реле электромагнитное.
  3. Предохранитель.
  4. Жгут проводов

При включении зажигания срабатывает электромагнитное реле, после чего подается питание на топливный насос.

Бензин закачивается в систему до определенного давления, после чего электронасос останавливается. Датчик давления, установленный в топливной рампе, отправляет сигнал на электронный блок управления.Именно по этим параметрам система управления понимает, в какой момент необходимо включить или выключить топливный насос.

Датчики и исполнительные механизмы

В электросхеме ВАЗ-2110 (форсунка 8 клапанов) ТНВД работает по сигналам датчиков. Все эти устройства подключены к одному блоку управления. Именно с его помощью собирается необходимая информация о работе ДВС. После обработки всех сигналов текущие рабочие параметры двигателя накладываются на топливную карту, которая встроена во внутреннюю память микроконтроллера.

Данная топливная карта регулирует работу исполнительных механизмов в зависимости от сигналов, поступающих с датчиков, нагрузки двигателя, скорости движения и т.д. Для наглядности можно использовать интерактивные электрические схемы ВАЗ-2110 (инжектор). Они позволяют лучше понять принцип построения всех систем автомобиля.

Топливный насос ВАЗ 2110 описание. Ищу причину выхода из строя ТНВД по проверке предохранителя, который на

Топливный насос ВАЗ 2110 , выполняющий роль нагнетателя бензина, вряд ли сможет самостоятельно передвигаться без этого небольшого, но очень важного агрегата.Сразу скажем, что топливный насос карбюраторной «десятки» — механический, а у инжектора ВАЗ 2110 — электрический топливный насос. Сегодня мы подробно поговорим о обоих.

Итак, топливный насос механический для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Фактически такое устройство позволяет получать возвратно-поступательный момент от вала, идущего от распределительного вала к распределителю зажигания.Благодаря эксцентрику на этом валу движения через шток передаются на рычаг впрыска топлива. Сам рычаг совершает возвратно-поступательное движение за счет всасывания топлива через мембрану. Кстати, у этого насоса, как и у всех насосов от модели ВАЗ-2101, есть рычаг ручной подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работу механизма буквально голыми руками. Фото механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический чертеж.


Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

  • 1 — напорный патрубок
  • 2 — фильтр
  • 3 — корпус
  • 4 — всасывающий патрубок
  • 5 — крышка топливного насоса
  • 6 — всасывающий клапан
  • 7 — складской
  • 8 — рычаг ручного впрыска топлива
  • 9 — пружина
  • 10 — кулачок
  • 11 — балансир
  • 12 — рычаг механической подкачки топлива
  • 13 — нижняя крышка топливного насоса
  • 14 — прокладка выносная внутренняя
  • 15 — распорка наружная
  • 16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 не вызывает особых затруднений. Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего шлангов топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно снять механизм с двух шпилек, на которых висит топливный насос. . При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

Бензонасос ВАЗ 2110 форсунка

ТНВД электрический «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно поднять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Сама система впрыска топлива отличается от карбюраторной версии способом подачи топлива. Если карбюраторный двигатель всасывает топливо независимо от карбюратора, то топливо впрыскивается в инжекторный двигатель под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе. Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.


Определите, правильный ли электрический насос? в вашем автомобиле может быть довольно простым. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, поэтому он нагнетает необходимое давление. Если этого гудения нет и двигатель не запускается, то, скорее всего, неисправна помпа.Либо неисправно реле включения помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствителен к разному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена ТНВД на ВАЗ 2110 форсунка

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса выполните следующие действия —

  • 1 — снизить давление в топливной системе
  • 2 — снимаем крышку люка под задним сиденьем
  • 3 — отсоединить по очереди 2 шланга подачи топлива
  • 4 — открутить 8 гаек по окружности кольца и снять
  • 5 — достать насосный агрегат из топливного бака, не повредив рычаг датчика указателя уровня топлива
  • 6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрического топливного насоса-форсунки ВАЗ 2110 стрелка при установке на крышке электронасоса должна указывать направление на заднюю часть машины. Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новый для с системой подачи топлива и ее комплектацией, а также с перечнем оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходном патрубке насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать, в первую очередь вспомнить когда машина заправлялась последней . Индикатор-индикатор на панели приборов по-прежнему ничего не говорит. Датчик уровня в баке может «залипнуть», как указывает стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах отмерил более 100 тысяч пробега, то от его систем и оборудования можно ожидать любых сюрпризов в плане отказов.



Порядок проверки причин отказа


Следующее подозрение — электрическая проводка помпы. В цепи питания от бортовой системы автомобиля до электродвигателя насоса имеется предохранитель и реле. Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на десятке под передней панелью справа от блока рулевого управления.

Если посмотреть на этот дополнительный блок, то реле и предохранительная вставка мотора насоса будут слева (там всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в порядке, то при дальнейшем осмотре необходимо демонтировать кожух помпы.


Причины работы помпы


Насос не может полностью подавать топливо только по двум причинам:
  • выгорание обмоток двигателя;
  • до такой степени, что оставшегося диаметра сечения их отверстий недостаточно для откачки топлива из бака.



И первая, и вторая причины одинаково вероятны , хотя они взаимосвязаны . При загрязнении фильтров, когда их давно не только не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве присутствуют в нашем бензине. В результате увеличивается нагрузка на топливный насос, он работает на полную мощность и начинает перегреваться.

Охлаждает топливный насос , циркулирующий в нем, топливо, так как оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время). Следовательно, некондиционный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя прожигаются.


Чтобы сразу не переходить к разбору ТНВД, нужно убедиться в наличии достаточного сечения топливопровода , проложенного от входа до бензобака.


Перед тем, как начать какие-либо работы, связанные с проверкой или ремонтом топливного оборудования, необходимо сначала сбросить давление в магистрали. Для этого из цепи питания помпы снимается предохранитель, и двигателю дается время на выделение остатков бензина, после чего он глохнет.

Вечером заехал в гараж, а утром завести не удалось. Я обычно включаю зажигание и слышу щелчок реле и жужжание помпы, а где-то через 3-5 секунд снова слышен щелчок реле и насос останавливается и поворачивает ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя то есть


Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей, увеличенный

Сначала проверил предохранитель №3 и вынул из розетки осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

не помогло, потом проверил реле под номер 4 . Для этого откручиваем указанные стрелками гайки, снимаем реле и ставим заведомо исправное. Где взять хорошее реле? Можно снять на время проверки в блоке крепления реле дальний свет «он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье под, под которым находится бензобак с погружным насосом.



Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса ТНВД на разъеме под номером 5 прибор может и контрольной лампой результат положительный, проверяем целостность цепи на пигтейле на разъемах под номерами 4,6


Может случиться так, что отсутствует силовая цепь ( + ) или () на разъем под номером 5 . Если () т.е. вес не доходит до разъема; нужно проверить стык с телом Мои пищевые цепи зазвонили.


Место подключения массы труднодоступное, для его получения необходимо разобрать верхнюю и нижнюю облицовку пола туннеля.

Проверил силовые цепи, идет перед разъемом под номером 4 , а топливный насос не работает, затем произвел вышеуказанные действия как показано на рисунке, вытащил топливный модуль с топливным насосом из топливного бака. Снял зажимное кольцо и прокладку

.


Осторожно вытащил топливный модуль из бака, наклонив его в сторону правой внутренней двери, чтобы не погнуть поводок поплавка датчика уровня топлива

Топливный модуль в разобранном виде.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и обнаружил причину выхода из строя плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему узлу (то есть к форсунке или карбюратору) под создаваемым давлением. В топливной системе «десятки» различают топливные насосы механического типа и электронасосы.


Топливный насос по механическому принципу действия, его параметрам и конструктивным особенностям

ТНВД механический устанавливается на «десятки» с двигателями карбюраторного типа. Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он относится к изделиям поршневого типа и в его состав входят:

  • элемент шкафа, включающий 2 смежных отсека и верхние монтажные крышки;
  • диафрагма, расположенная между частями корпуса;
  • пружины обратного действия;
  • амортизатор, связанный с диафрагмой на жестком основании;
  • клапан впрыска и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
  • механический привод;
  • сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно приемлемая, приводится в движение эксцентриком распределительного вала двигателя. При круговом перемещении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением действия силы сжатия пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, попадая через пусковой клапан, а нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2-х мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен со штоком, который напрямую связан с элементами механического механизма приводного механизма.

Различия в параметрах ТНВД связаны с величиной давления и размерами кузовной части. Следует обратить внимание на топливный насос Bosch, у которого давление топлива находится в диапазоне 2,8–3,8 бар. Параметры изделия не всегда зависят от радиуса корпуса; здесь, как правило, определяющим фактором является длина.Эти размеры разные, среди копий есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением съемной стружки.


Длина топливного насоса зависит от способности элемента выполнять свои функции при малом содержании топлива в бензобаке.


Электрический топливный насос

Бензонасос для форсунок ВАЗ 2110 электрический устанавливается на автомобили с регулируемой системой впрыска.Электробензонасос «Десятка» расположен в топливопроводе системы в топливном баке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.


В состав данного элемента системы подачи топлива входят:

  • насос, корпус которого выполнен из металла;
  • датчик уровня топлива;
  • топливозаборник;
  • Сетка фильтровальная
  • ;
  • клапаны обратные и редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Элемент понижения давления контролирует давление, выполняя функцию предохранительного клапана.


Конструкций электрических бензонасосов:

  • роликовый;
  • зубчатого типа;
  • центробежного типа.

Электрический роликовый насос всасывает топливо и приводит его в движение за счет функций роторного элемента и движения специальных роликов.Шестеренчатый насос всасывает топливо и приводит его в движение за счет и перекачивает за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые элементы зуба создают в своих сегментах камеру, которая изменяет степень разреженности, с которой создается эффект всасывания и приема топлива.

При этом центробежный топливный насос монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна важная особенность — ограничение по параметрам давления и функциональности.


Выбор насоса подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумная работа, ведь чем тише работает насос, тем удобнее его использовать.

При выборе ТНВД требуется покупка такого же товара с таким же артикульным номером. Часто автолюбители среди множества аналогов выделяют бензонасос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления уровня топлива.

ВАЗ 2110 8 Плохо заводится клапан форсунки. Инжектор заводится давно. Проблемы мотора автомобиль

Устройство любой машины сложно. Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки.Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

  1. Топливный насос
  2. Датчики коленвала и распределительного вала
  3. Свечи зажигания
  4. Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

  1. Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить.После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками. Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, работает топливный насос, а свечи заполняются, значит, забиты форсунки.Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

  1. Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
  2. Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на повороты ключа. Так вы сможете снизить давление в системе;
  3. Снимаем минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
  4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
  5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
  6. Нужно отсоединить крепеж и демонтировать форсунки.

Моющие форсунки:

  1. Прежде всего необходимо снять резиновые кольца. Тогда лучше всего на их место установить новые;
  2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
  3. Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
  4. Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
  5. Теперь нужно подать инструмент для промывки и нажать на кнопку. Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить. После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую ​​неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

  1. Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
  2. Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем
  3. тягового реле.
  4. Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, после чего снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь — в большинстве случаев это связано с неконструктивными особенностями автомобиля, а с низким уровнем профилактики со стороны автовладельцев.

Как говорится, «Грома не рождаются …», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

  • неисправность ремня ГРМ;
  • Изоляция износа;
  • поломка датчика температуры;
  • перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственно верный способ избежать проблем — достаточно провести профилактический осмотр и заменить сомнительные узлы (например, датчики имеют гарантию на 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее …

(Banner_Content)
О перечисленных поломках расскажем еще немного. Что касается ремня ГРМ, тут все ясно — замене подлежит по мере износа.


Изоляция проводов Может сломаться в процессе эксплуатации автомобиля — скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя — и этот недостаток может периодически проявляться.

Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере — он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» — это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи — тщательно протереть их, накатать паяльной лампой и т. Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, с хорошей свечой проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Автомобиль ВАЗ 2110 8 клапанов (инжектор) очень популярен в России.Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Откройте капот и посмотрите, хорошо ли затянуты клеммы. Банальная причина того, что ВАЗ 2110 8 клапанов (форсунка) не заводится, это плохая посадка плюсовой или минусовой клеммы. Но не стоит исключать разрядку самого аккумулятора, особенно зимой или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Нормальный пусковой ток Батарея выдает 14-14,5 вольт. Полезный совет опытных автомобилистов — зимой снимайте аккумулятор на ночь и храните дома. Так у вас больше шансов на успешный запуск мотора. Вы тратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина стоит во дворе, а не в гараже). А когда машина стоит больше недели, снимите с нее одну из клемм.Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутит?

Одна из причин этого явления — реле. При запуске слушайте щелчки. Если нет, реле вышло из строя. Иногда его коротит «на массу» — сдвиньте, и проблема решится сама собой.

Предохранитель

Не лишним будет проверить такие детали, как предохранители.ВАЗ 2110 Форсунка 8 клапанов может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и посмотрите их целостность. По центру тонкая проволока — если ток выше определенного значения (5.15.20 ампер) горит.

В нашем случае это может быть предохранитель АЗС. Если он не гудит, то проблема в этом однозначно. Часто замена предохранителя возобновляет его работу.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и целые предохранители, нужно проверить свечи.Это одна из частых проблем, возникающих на инжекторных двигателях. Почему-то машина не заводится, а бензин продолжает поступать в камеру сгорания. В итоге свеча топливная топливная. И вместо того, чтобы вызвать искру, свечи гаснут горючей смесью. Они намокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол».Так вы просушите камеру сгорания — в нее будет попадать больше воздуха. Если после трех-пяти попыток у вас не получилось запустить мотор, не стоит разряжать аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр. Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он развернется и отремонтировать будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (за основу).Открутите элемент и посмотрите на электрод. Если конец свечи мокрый, а сама она имеет характерный запах бензина, что означает «залито».

Как сушить свечу?

Как мы уже говорили ранее, можно попасть на выжатую педаль газа. Но не всегда получается. Это может быть нефтяной коллапс или нагар. Итак, устаревшие свечи выносят в теплое помещение. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок.Они убивают не только свечи, но и кислородные датчики. ВАЗ 2110 Форсунка 8 клапанов с летящей черной свечой свидетельствует о попадании масла в камеру сгорания. Это могут быть усиленные кольца или масляные колпачки.

Но как бы ни было брака, свечу нужно просушить и обработать в кислоте. У него нет контакта с электродом — наоборот, так даже лучше. Если нет времени, протереть от налета бензином и установить на место. Часто искра не попадает на электрод из-за нагара.Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим на датчики

Иногда машина не заводится из-за неправильно работающей электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. При такой неисправности машина не заводится ни при каких обстоятельствах. Электроника не может зафиксировать положение вала и выдает неисправность в двигателе.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала.Оно должно быть от 500 до 700 Ом. На самом мультиметре ставим предел 200 маршливольт и закрепляем щуп на выходы датчиков.

Стальной предмет тратить несколько раз перед сердечником. Если элемент рабочий, он должен его распознать, и показания выше будут на мультиметре. Если нет, датчик пришел в негодность. Не ремонтируется — только замена.

Фильтры

Бывает, что машина перестает заводиться из-за загрязненного фильтра.Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последнее (так как его легче удалить). Если его состояние оставляет желать лучшего, его нужно заменить.

При этом воздух не может попасть в цилиндры, из-за чего в камере много бензина и выливает свечи на ВАЗ 2110 8 клапанов. Форсунка может выйти из строя и из-за плохой подачи топлива. В этом случае нужно заменить бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры.Их легко спутать, и они рассчитаны на разное давление.

Форсунка

Основным отличием форсунки от карбюраторной системы является отсутствие форсунок в последней. Приготовление смеси происходит под высоким давлением. Если форсунка его не производит, машина плохо заводится и работает нестабильно. Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще запускается, послушайте двигатель.Если он троит, а форсунка на этом баллоне холодная, значит она пришла в негодность. Очистить его от грязи можно ультразвуком. Эта процедура проводится на специализированном стенде.

Плохой запуск и закипание

В этом случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой. Однако смешивать разные марки Тосола не обязательно. Он может вспениваться, что еще больше ускорит перегрев.

Термостат может сломаться.ВАЗ 2110 Форсунка 8 клапанов оснащена двухзвездочным элементом. Проверить это очень просто. Для этого потребуется горелка и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузыри идут, а поршень не двигается, значит, деталь неисправна. На металлическом корпусе термостата обозначена температура, при которой он должен работать. Товар не ремонтируется — только замена. В результате система не может регулировать рабочую температуру toosol.Охлаждающая жидкость движется только по маленькому кругу. А может плохо (раз) машина может быть из-за неправильно отрегулированного зажигания. На большинстве «дюжины» стоит трабмлерное зажигание. Здесь необходимо установить правильный угол опережения.

Вывод

Итак, мы выяснили, по каким причинам у автомобиля ВАЗ 2110 не заводится форсунка. При эксплуатации соблюдайте правила замены расходных материалов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно.Свечи зажигания служат от 20 до 40 тысяч. Батарею рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и держать в тепле. А Тосол нужно менять каждые два года. Со временем он выделяет соли и выпадает в осадок, который оседает на стенках и препятствует нормальному отводу тепла. Если поддерживать машину в хорошем техническом состоянии, проблемы с запуском мотора не страшны.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам на холоде машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

  1. Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
  2. Происходит засорение фильтров неразрешенными присадками. Насос не может подавать топливо в достаточном количестве.
  3. Мотор настройки сбиты.Подача горючей смеси в горячем состоянии недостаточна.
Основные технические требования к характеристикам топлива
Характеристики топлива (бензин) единица измерения Нормы на автомобильную технику
экологический класс 2. экологический класс 3. экологический класс 4.
Концентрация свинца, не более мг / дм³. 10 5 0
Концентрация серы, не более мг / кт. 500 150 50
Объемная доля углеводородов, не более: процентов
ароматический не установлен 42 35
олефиновый не установлен 18 18
Объемная доля бензола, не более процентов 5 1 1
Массовая доля кислорода, не более процента не устанавливается 2,7 2. 7
Давление насыщенных паров с учетом климатических условий: кПа
летом 45-80 45-80 45-80
зимой 50–100 50–100 50–100
Впускные клапаны не установлен соответствие европейскому бензину для автомобилей
Классы испарения автомобильного бензина по ДСТУ 4839: 2007
Показатели Значение для классов испарения
НО IN C / C1 d / d, E / E 1 F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
конец кипения, ° С, не выше 210 210 210 210 210 210
остаток в колбе,% (об.), не более 2 2 2 2 2 2
3. Индекс посещаемости Steam (IPP) С 1. D 1. E 1 F 1.
не более (ИПП = 10-ДНП + 7-В70) 1050 1150 1200 1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

  1. Возьмите тряпку и смочите ее в холодной воде.
  2. Поставил сверху на корпус АЗС.
  3. Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленвала. В результате подача топливной смеси будет компенсирована.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его выхода из строя — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

  1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
  2. Вышел из строя датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Что такое реле бензонасоса ВАЗ-2110. Как использовать с будильниками

Из статьи вы узнаете о том, что такое реле бензонасоса ВАЗ-2110.Следует сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает из-за разницы давления в атмосфере и внутри двигателя, а второй — из-за большого количества электронных компонентов. А за двигатель отвечает немалое количество датчиков и исполнительных механизмов. Но обо всем — подробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

Фактически, это электродвигатель, работающий от постоянного тока.Он имеет обмотку возбуждения на роторе и обмотку статора. Ротор снабжен специальными щетками из графита. Но самое главное — этот двигатель приводит в действие насос особой конструкции, который перекачивает бензин. Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для запуска всей постройки есть реле запуска бензонасоса ВАЗ-2110. Он находится в ногах пассажира, на отдельном блоке. Здесь же можно найти предохранитель, защищающий силовую цепь.Кроме того, датчик уровня бензина в баке также выполнен в едином блоке с помпой. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Работа топливной системы десятки

Итак, с чего начать, садясь в машину? Правильно поверните ключ в замке зажигания и подождите несколько секунд, пока «что-то сзади не перестанет гудеть». Некоторые даже не задумываются о том, что выпускается для звуков.И это работает мотор насоса. Ведь при выключении зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, и подает питание на мотор. Следовательно, давление в топливной системе начинает накачиваться. Без впрыска не может работать система впрыска. Когда он достигает рабочего значения, двигатель перестает вращаться. И когда оно падает ниже минимального значения давления, на двигатель подается питание, и давление снова нагнетается. Следовательно, бензонасос работает не постоянно, а циклически, это зависит от давления в топливной рампе.

Несколько идей, которые используют автомобилисты

А теперь нам нужно поговорить о безопасности автомобиля. Конечно, даже если это старая десятка, жаль. А в случае банальной кражи хозяин опускает руки. Но иногда это спасает даже самую простую сигнализацию, которая блокирует жизненно важные электрические цепи автомобиля. В частности, с помощью силового выхода автосигнализации можно разомкнуть силовую цепь реле бензонасоса ВАЗ-2110. Инжектор в этом случае просто не пойдет, так как давление в рампе не повышается.Также есть возможность разомкнуть цепь питания всего электронного блока управления. Другими словами, при включении зажигания (при условии, что машина не снята с охраны) вы не услышите характерного «гудения» из задней части машины.

Вывод

По сути, реле бензонасоса ВАЗ-2110 представляет собой простое электромеханическое устройство. Он служит для питания главного жизненно важного органа системы впрыска форсунок — насоса, перекачивающего топливо в рампу. Заменить его несложно, только не подлежит восстановлению.Благо цена вполне приемлемая — в среднем 80 руб. Но самое главное из всего вышеперечисленного то, что реле можно использовать немного «для других целей», а именно для защиты от злоумышленников. Даже если у вас нет сигнализации, достаточно установить секретную кнопку, которая будет управлять подачей питания на электромагнитное реле. Конечно, о его существовании должны знать только вы.

Устройство и уход Электропроводка ВАЗ 2109 Форсунка

Название

Для того, чтобы самостоятельно разобраться в машине, необходимо иметь знания о ее устройстве и принципах работы тех или иных элементов.Форсунка ВАЗ 2109 представляет собой совокупность электронных элементов, обеспечивающих бесперебойную работу двигателя. Без него он становится просто бесполезным нагрудным металлом. Инжектор ВАЗ 2109 — это система управления двигателем, поэтому проводка и отдельные элементы должны быть исправными, а их работа отрегулирована должным образом.

Устройство

Электрошам ВАЗ 2109 с распределенным впрыском топлива намного сложнее карбюраторных моделей. Это вполне логично, поскольку сам инжектор предполагает наличие электронных устройств.Любая электрическая схема предназначена для решения ряда задач. Схема системы распределенного впрыска ВАЗ 2109 решает следующие задачи:

  • Передача сигналов о состоянии параметров;
  • Передача управляющих импульсов;
  • Устройства электрозащиты;
  • Защита системы от закрытия.

Исходя из выполняемых функций, конструкция системы должна быть необходимой и достаточной для их реализации.

Передача сигналов состояния параметров и импульсов управления

Электрический сигнал в системе управления двигателем ВАЗ 2109 передается на электронный блок по проводам, имеющим соответствующую цветовую маркировку.Это облегчает считывание электрической схемы и поиск нужного провода. Необходимые условия для обеспечения качественной передачи сигнала:

  • Требуемое сечение проводов;
  • Минимальное сопротивление контактных соединений;
  • Электрическая прочность изоляции жил.

Работа двигателя, а следовательно, и динамические характеристики двигателя ВАЗ 2109, определяют, в каком состоянии находится состояние.

Уменьшение сечения проводника снижает мощность передаваемого им сигнала, увеличивает его температуру.Даже если снаружи незаметно, разрушения жили, это не значит, что это не так.

В процессе эксплуатации автомобиля проводка подвергается разрушающим факторам. Со временем контакты происходят. По этой причине увеличивается их сопротивление, что вызывает необходимость периодической очистки.

Искаженные сигналы вносят неточность или прерывают работу всей системы ВАЗ 2109. В целях обеспечения помехозащищенности датчик кислорода, детонации, положения коленчатого вала и противоугонного блока снабжен экранированными проводами.

Элементы электрозащиты

Выход из строя инжекторного устройства чреват заменой на новый. Это сопровождается материальными затратами. Если таких устройств несколько, то расходы увеличиваются многократно. Помимо замены может потребоваться настройка. В этом случае при отсутствии необходимых знаний необходимо будет обратиться к специалистам.

Предохранители системы распределенного впрыска ВАЗ 2109 имеют меньшее количество, чем остальная проводка, сечение.Поэтому они сгорают при превышении номинального тока, тем самым защищая изоляцию проводов и элементов системы от плохих последствий. Электросхема форсунки содержит следующие предохранители:

  • Главное реле;
  • Электровентилятор охлаждения;
  • Baszonasos

Выпавшие предохранители необходимо заменить и обязательно найти, устранить причину, которая к этому привела.

Однако защиту обеспечивают не только предохранители, но и электромагнитные реле.Гальваника сигналов позволяет разделить слаботочные и силовые цепи. Это свойство играет большую роль в управлении. В систему входят главное реле, реле топливного насоса и электровентилятор радиатора охлаждения.

Защита от закрывания

Автомобильная электропроводка характеризуется, помимо прочего, электрической прочностью изоляции. Последнее зависит от состояния его материала. Со временем изоляция становится хрупкой и появляются микроскопические трещины.При тестировании проводка может быть исправна, но при движении автомобиля пробить массу. Возможно замыкание между двумя или несколькими проводами.

Необходимо периодически заглядывать под капот автомобиля и проверять состояние изоляции, разъема. При обнаружении обнаруживаемых проводов следует предотвратить их дальнейшее разрушение и замыкание. Это можно сделать с помощью изоленты или термоусадки. Если провод буквально висит на волосах, то необходимо концы зачистить, потерять и припаять.После этого хорошо изолировать соединение. Слабый контакт в разъемах необходимо исключить. Вы можете использовать отрывок. Окисленные поверхности очистить специальным средством, можно WD-40. Хорошая защита картера двигателя закрывает провода от попадания влаги, так что это необходимо. Загрязненная маслом изоляция быстрее разрушается. Использование гофры для защиты от этого того стоит. Лучше заменить старую проводку, так как в этом случае риск увеличивается.

Запчасти на Лада Нива 4х4 | Датчик скорости с корпусом и кабелем Лада 2108-2110, Лада Нива 21214 (1700 с форсункой), 2110-3843010

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, фонари освещения номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Lada и Lada Niva

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Lada и Lada Niva

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, механизм стеклоподъемника, оконная ручка,
карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти, на которые гарантия оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Лада Нива Инструментальный магазин

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Технические характеристики ВАЗ 2112. Все автомобили ваз

Выпуск десятого семейства переднеприводных автомобилей ВАЗ начался в 1995 году с седана — ВАЗ 2110, в 1998 году началось производство универсала — ВАЗ 2111, а в 1999 году началась сборка хэтчбеков. В первый год выпуска хэтчбека под капот ВАЗ 21120 установили шестнадцатиклапанный 1.5, на тот момент это была вершина моторостроения ВАЗ.Спустя год, в 2000 году, появилась менее мощная модификация хэтчбека — ВАЗ 21122, которая оснащалась обычной восьмиклапанной. ВАЗ 21122 (восьмиклапанный) предлагался в следующих комплектациях: стандарт, норма и люкс, а более мощный и, возможно, даже более престижный — Lada 21120 16v предлагался в следующих комплектациях: стандарт и люкс, то есть для шестнадцатиклапанная «двойка», минимальной комплектации не было. В этом обзоре мы уделим внимание «двойке», как мы рассмотрели в отдельном обзоре.

Внешний вид и корпус:

Оцинкованные кузова десятого семейства в свое время наделали много шума, но при ходьбе по ним можно увидеть ржавчину и даже сквозные дыры на порогах. Некоторые владельцы новеньких «двойок», да и вообще любой машины из десятого семейства, не подвергали кузова своих оцинкованных машин антикоррозийной обработке, в результате чего днище таких машин быстро покрылось. с ржавчиной. Двенашка на 93мм короче седана — десятка, стыковка произошла исключительно в заднем свесе, колесная база у обеих моделей идентична.По сравнению с «зубилами» и ВАЗ классикой, у этих двоих неплохая аэродинамика даже по сегодняшним меркам, коэффициент лобового сопротивления ВАЗ 2112 — 0,3. В 2003 году началось мелкосерийное производство ВАЗ 21123, отличающегося от привычного «двойки» трехдверного кузова. Двери двухдверного купе на 200 мм длиннее, чем у обычного пятидверного двухместного. ВАЗ 21122 — это тот, который с восьмиклапанным двигателем сошел с конвейера на 13-дюймовых дисках, а более мощный шестнадцатиклапанный двое сошел с конвейера на 14-дюймовых дисках.Стоит сказать, что помимо трехдверного кузова двухкамерное купе имеет более развитые колесные арки, любители тюнинга без труда установят на Ладу 21123 диски пятнадцатого диаметра. ВАЗ 21123 — машина редкая даже в России, в России. В других странах СНГ встретить модель 21123 совершенно нереально, но отличия двухдверной машины от обычной двухдверной можно посмотреть на фото. Если изначально относится к классу — B, то десятое семейство и в частности два изначально относились к классу — C, два на 320 мм длиннее Lada Kalina в кузове хэтчбек.Но по своим габаритам двенашка совершенно не вписывается в выросший современный гольф-класс, обратите внимание на такие автомобили как: — конечно, иномарки класса — С, намного крупнее десятого семейства. Заглянув в воздухозаборники переднего бампера, легко можно увидеть радиатор охлаждения, дополнительной защиты он не имеет и бывают случаи, когда в радиатор попадает камень, по отзывам автовладельцев он пробивается и вызывает течь. . Восьмиклапанный твин обут в шины размером 175/70 R13, ВАЗ 21120 с шестнадцатью клапанами обут в шины размером 185/65 R14.

Салон и оборудование:

Водитель, который ведет «десятку», сидя за рулем двух, практически сразу заметит одну, но весьма существенную разницу. Пластиковая крышка коробки передач у двух больше и это приводит к тому, что от правого края педали тормоза у двух до трансмиссионного туннеля — крышки коробки передач, примерно 9 см, а в этих 9 см нужно выжимаем педаль газа. На такие педали, конечно, нажимать не очень удобно, ведь вместе с газом можно нажать на тормоз и наоборот.Руль, как на других десятках и как на машинах семейства Самара 2, регулируется по углу наклона. Сиденья и дверные карты двухку-ку не обтянуты тканью того же цвета, что и кузов авто. Крыло на крышке багажника «двенашки» значительно ухудшает обзор, многие энтузиасты тюнинга его снимают, но делают это в основном ради изменившегося внешнего вида … Как показали тесты на безопасность, проведенные сотрудниками Авторевю, двое -деталь хорошо выдержал лобовой удар на скорости 64 км, но ремни безопасности без натяжителей увеличивают вероятность получения травм.Бардачок в ВАЗ 2112 перед передним пассажиром достаточно вместительный, в него поместятся листы А4. В дорогой комплектации Lux, как и в случае с автомобилями семейства Samara 2, есть бортовой компьютер, который информирует водителя о мгновенном расходе топлива, среднем расходе и о том, как далеко машина может проехать на оставшемся бензине. В стандартную комплектацию входят центральный замок, иммобилайзер и электроприводы всех стеклоподъемников, опять же — как в версии Lux. Объем багажника хэтчбека — ВАЗ 2112 — составляет 400 литров, что очень внушительно для автомобиля в кузове хэтчбек.Вместимость багажника можно увеличить, сложив спинки заднего дивана.

Техническая составляющая и характеристика ВАЗ 2112

Изначально ВАЗ 21120 комплектовался 1,5-литровым шестнадцатиклапанным двигателем, двигатель с двумя распредвалами выдает 91 л.с. и крутящий момент 128 Нм. Восьмиклапанный ВАЗ 21122 изначально комплектовался карбюратором 1,5 с восьмиклапанным двигателем. ГБЦ, мощность силового агрегата — 71 л.с. В 2004 году на смену 1,5-литровым двигателям пришли шестнадцатиклапанные и 1 восьмиклапанные.6. ВАЗ 21120 оснащался двигателем 1,6 л мощностью 89 л.с. и крутящим моментом 131 Нм. Восьмиклапанный 1.6 выдает 81 л.с. и 120 Нм крутящего момента. Степень сжатия восьмиклапанного двигателя 1,6 — 10,0: 1. Есть модификация ВАЗ 21128 с двигателем 1,8 л, но такие две машины встречаются крайне редко. Мощность от 1,8 до 98 сил не кажется слишком значительной, но такой мотор намного тяговитее, чем 1,6 и 1,5. Двести километров в час с восьмиклапанным двигателем 1.6 набирает за 13,5 с, максималку 170км.Можно отметить хорошую развесовку, 59,6% массы Лада 2112 давит на переднюю ось, а на заднюю — 40,6%. Конечно, это не 50/50, но для обычной переднеприводной машины это приемлемая развесовка. Обладатели автомобиля десятого семейства, которые раньше ездили на классике, тоже могут порадоваться пластиковой крышке двигателя — как на иномарке. В пятиступенчатую механику ВАЗ заливается масло GL4, GL5 с вязкостью 74W90, 80W90. Регулировка клапана в восьмиклапанных моторах по два требуется каждые 100 тыс.

Технические характеристики ВАЗ 21120 1.6 16в.

Силовая установка: 1.6 бензин 16в

Объем: 1597куб

Мощность: 89 л.с.

Крутящий момент: 131 Нм

Всего клапанов / клапанов на цилиндр: 16 В, 4 клапана на цилиндр

Показатели эффективности:

Увеличение скорости (0 — 100 км): 12,5 с

Предельная скорость: 180 км

Комбинированный расход топлива: 7,7 л

Емкость топливного бака: 43л

размеры: 4170мм * 1680мм * 1420мм

Колесная база: 2492 мм

Снаряженная / полная масса: 1060 кг / 1515 кг

Дорожный просвет (дорожный просвет): 165 мм

Стоимость

Сегодня цена бывшего в употреблении ВАЗ 2112 в ухоженном состоянии составляет 5000 долларов.Лада десятого семейства, выпущенная в начале 2000-х годов и находящаяся в хорошем состоянии, стоит около 4000 долларов.

Если молодой человек стоит перед выбором — отечественная машина или старая БМВ, десятка или бирка может показаться ему слишком скучной, но более спортивная двенадцатая может привлечь такого же покупателя.

На ВАЗ 2112 геометрические размеры кузова обязательно понадобятся владельцу, который намерен самостоятельно ремонтировать или восстанавливать детали. Ситуация на дорогах в последнее время крайне удручающая.Из-за большого количества транспортных средств автомобилисты чаще попадают в аварии, как серьезные, так и мелкие. Не исключение в этом плане и владельцы «двойки», количество которых в России очень велико. Узнайте из статьи, как геометрические размеры кузова ВАЗ 2112 влияют на удобство управления и какие детали на этой модели наиболее подвержены деформации.

Знакомство с «двенашкой»

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.А теперь на бензине экономит 35000 рублей в год!

Автомобиль ВАЗ 2112 или «двенашка» производился, как и его аналоги, на Волжском автозаводе. Это 5-дверный кузов хэтчбек, напоминающий седан ВАЗ 2110.

Производство «двенашек» началось в 99-м году прошлого века. Кузов машины скопировали с ВАЗ 2110, но укоротили до 4170 мм. Объем багажного отделения оказался 400 литров. За счет укорочения кузова машина по сравнению с «десяткой» стала лучше реагировать на поворот руля.

И в целом модель имеет более спортивный характер, чем ВАЗ 2110. Сочетая в себе все достоинства «десятки», ВАЗ 2112 оснащается еще и задним сиденьем универсала 2111.

Явные улучшения по сравнению с предыдущими моделями заключаются в следующем:

  • Несмотря на небольшую длину кузова, небольшой объем хэтчбека можно увеличить трансформацией заднего сиденья;
  • Лучшая управляемость, особенно при въезде в повороты.

Как и большинство моделей ВАЗ, «двенашка» выпускалась в нескольких модификациях и исполнениях.В частности, отметим ВАЗ 21123 в кузове купе. Эта модификация даже прошла 3 рестайлинга кузова и изначально имела своеобразный оригинальный капот и бампер. Впоследствии модель оснастили решеткой радиатора и стандартной вытяжкой.

Особенности тела и важность геометрических размеров

В целом модель «Двенашка» — чуть ли не самый популярный автомобиль в отечественном автопроме, он дешевый, имеет хороший дизайн и большое разнообразие конструкций кузова.

При разработке данной модели производитель учел множество факторов, в том числе соответствие индивидуальным вкусам каждого покупателя.В связи с этим было выпущено несколько вариантов кузова Ваз 2112, каждая из которых имела разные цели.

Купе, универсал, седан, хэтчбек — все эти типы кузова оснащались «двойкой». Купе правильнее называть 3-дверным хэтчбеком. Это самая редкая модификация ВАЗ 2112. Спортивный дизайн выгодно отличает его от других версий семейства, которые в целом достаточно однообразны.

Кузовной ремонт ваз 2112 купе

Специалисты считают, что именно купе ВАЗ 2112 по праву может называться лучшим по конструктивным особенностям кузова и дизайну.Всего было выпущено около 10 тысяч автомобилей этого типа, после чего производство было прекращено.

Размеры и габариты, наряду с типом конструкции кузова, также играют большую роль в обеспечении комфорта пассажиров и хорошей управляемости. Некоторые модификации ВАЗ 2112 даже оснащались люком, повышающим удобство эксплуатации автомобиля.

Итак, вот габариты кузова на ВАЗ 2112:

  • Кузов — хэтчбек;
  • Длина, мм — 4170;
  • Высота, мм — 1435;
  • Ширина без зеркал заднего вида, мм — 1680;
  • Ширина с зеркалами заднего вида, мм — 1875.

Как видно из таблицы, они лучше соответствуют современным требованиям и помогают машине справляться с большим количеством функций. Хороший простор салона и багажника «двойки» — яркое тому подтверждение. Пассажиры внутри чувствуют себя очень комфортно, машина может перевозить много груза, если вы планируете семейную поездку на дальние расстояния.

Кузовные детали

Ваз 2112 пользуется популярностью у начинающих автомобилистов. Этим можно объяснить определенные недостатки и деформации, которые со временем появляются на элементах кузова автомобиля.Начинающий водитель обычно неопытен и совершает определенные ошибки, которые приводят к авариям или поломкам.

Примечание. Бамперы страдают чаще других. Эти элементы кузова повреждаются при резком торможении или при несвоевременном трогании, что приводит к ударам спереди и сзади.

Крылья автомобиля не менее подвержены деформации. Эти детали сами по себе не очень прочные и при столкновении с серьезной аварией сильно деформируются.Менее серьезные поломки можно исправить, по габаритам, которые дает стандартная геометрия кузова ВАЗ 2112. Сложные деформации не подлежат восстановлению, их легче заменить.

Примечание. Чаще всего страдают передние крылья ВАЗ 2112, так как именно эти детали ломаются при боковых лобовых ударах, когда «двойка» не поддается.

И, конечно же, коррозия съедает много деталей ВАЗ 2112, если владелец недостаточно заботится о транспортном средстве… Чаще всего отрицательно сказывается рожь на капоте, дверях и тех частях кузова, которые либо скрыты от глаз, либо расположены вблизи дорожного покрытия.

Геометрические размеры проемов

Для корпуса 2111 Для корпуса 2112 Для корпуса 21123
A — длинная диагональ рамы заднего бокового окна — 780 мм D — длинная диагональ рамы заднего бокового окна — 710 мм I — короткая диагональ проема передней двери — 1000 мм
B — короткая диагональ рамы заднего бокового окна — 370 мм E — короткая диагональ рамы заднего бокового окна — 230 мм K — длинная диагональ проема передней двери — 1500 мм
B — диагональ проема задней двери — 1280 мм F — диагональ проема задней двери — 1320 мм M — короткая диагональ рамы заднего бокового окна — 720 мм
D — расстояние от середины верхней балки проема задней двери до середины нижней балки проема — 925 мм З — расстояние от середины верхней балки проема задней двери до середина нижней балки проема — 1050 мм Н — длинная диагональ рамы заднего бокового окна — 1040 мм

Подробнее о том, какие основные габариты кузова Ваз 2112, можно узнать из таблицы выше и из фотоматериалов.Кроме того, вы можете найти ценную информацию о методах измерения геометрических диагоналей из других инструкций, представленных на нашем сайте.

ВАЗ-2112 — динамичный комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

3 февраля 1998 года на конвейере Волжского автомобильного завода началась сборка автомобилей ВАЗ-2112. Именно эта дата рождения «двенадцати» указана в книге «ВАЗ: Страницы истории».На сайте Дирекции технического развития ОАО «АВТОВАЗ» датой начала производства данной модели является 1999 год. А первая серийная партия из 32 машин поступила в продажу только 20 марта 2000 года. И до июля 2000 года. Продажа ВАЗ-2112 осуществлялась только на тольяттинской площадке через сеть АвтоВАЗтехобслуживание.

Хэтчбек ВАЗ-2112 собран на базе «дюжины», с укороченным до 4170 мм кузовом пятидверный хэтчбек (объем багажника 400 л), за счет чего более четкая реакция на поворот руля.«Двенадцатая» имеет свой, более спортивный характер управляемости, но по комфорту эта машина сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

Кузов ВАЗ-2112 — практически полная копия несущего цельнометаллического кузова «десятки» за исключением задней части. На конструктивные особенности повлияла и замена заднего сиденья, которое было позаимствовано от универсала ВАЗ одиннадцатой модели.Сохраняя все положительные качества автомобиля LADA-110, этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова небольшой багажный отсек можно увеличить при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, тем самым сохраняя удобство «универсала» при транспортировке малогабаритных грузов.

В стандартную комплектацию входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электро подогрев передних сидений, роскошный салон (как АвтоВАЗ называет обычную велюровую «десятку» салона) и другие важные мелочи.Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная тормозная система.

Передняя и задняя подвески в сочетании с легким реечным рулевым управлением и вентилируемыми 14-дюймовыми передними тормозами обеспечивают плавное управление и точное управление. Все автомобили оснащены рулевой колонкой с регулировкой по углу наклона.

Системы

Car спроектированы таким образом, что обеспечивают надежную без проблем работу при температурах от -40 до +45 С. В этой машине вы не останетесь беззащитными перед непогодами ни в одном населенном пункте мира.В самые сильные морозы эффективный обогреватель обеспечивает температуру в салоне до 20 С. Техника освещения эффективна как темными ночами, так и в сильный туман.

В этом автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет собственное сопло) и электронная система зажигания. Двигатель рабочим объемом 1,5 литра с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. 16-клапанный 94-сильный двигатель позволяет вам разогнаться до скорости 185 км / ч.В значительной степени этому способствует низкий аэродинамический коэффициент Сх = 0,3.

Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным многоклапанным двигателем с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным многоклапанным двигателем с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть вариант ВАЗ-2112и (инжектор).

В октябре 2003 года началось серийное производство автомобиля ВАЗ-21123 на площадках одного из партнеров АВТОВАЗа — Автокомплекта.ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Трехдверное купе отличается от стандартного хэтчбека главным образом наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям характера машины. Например, внешний вид автомобиля стал намного спортивнее и стремительнее, чего явно не хватало другим моделям «десятого» семейства, особенно седану. Безусловно, элегантности добавляет задний спойлер, который отличается от того, что ставят на «ВАЗ-2112».Также появились новые наружные зеркала заднего вида.

Двери стали шире на двести миллиметров. Это оценят «респектабельные» люди, с трудом вписывающиеся в стандартную «десятку» или «двенадцатую». Для перехода на заднее сиденье спинки откидываются так же, как и в 2108. И пусть дверной проем «сто двадцать третье» будет немного уже, чем «восьмерка», — задним пассажирам это не будет ощущаться благодаря почти вертикальная средняя стойка. (В ВАЗ-2108 он наклонен вперед — стилистическое решение — что при заходе на заднее сиденье доставляет некоторые неудобства.) Тяжелые двери имеют прочные литые петли.

Технический эффект от устранения двух дверей — более жесткий кузов. Конечно, плавностью хода пришлось немного пожертвовать — корпус перестал «играть», смягчили удары, но управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

Подвеска заметно жестче стандартной, но для настоящей боевой машины все же мягкая. Однако купе создавалось для энергичной, но все же нормальной эксплуатации, а не для митингов.Руль «упругий», строгий, четкий, напоминает «восьмерку». В любом случае разница с «двенадцатой» очень заметна.

Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, используют только одно-два сиденья (заднее сиденье все же присутствует «на всякий случай»). В зависимости от характера и достатка клиента автомобиль будет укомплектован всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятые», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля.А чуть позже появится «спортивная» версия — с двигателем побольше и шинами 195 / 55R15.

Помимо обычной версии трехдверного хэтчбека «Автокомплект» готов выпустить на рынок более мощную модификацию нового ВАЗ-21128, уже оснащенного 1,8-литровым инжекторным двигателем и прошедшего «доработку». «специалистами по тюнингу автомобилей. При этом автомобиль отличается от базовой версии не только технической начинкой, но и дизайном интерьера и даже некоторыми изменениями экстерьера.Двигатель установлен на подрамнике, чтобы сделать предку еще жестче и «заточить» рулевое управление. При этом появится сопутствующий эффект — несколько уменьшатся передаваемые от двигателя на кузов колебания. Стоимость данной модификации точно не определена — она ​​может варьироваться в зависимости от уровня оснащения и набора переделок.

Модификации

  • ВАЗ-21120 — с 16-клапанным двигателем с многоточечным впрыском топлива, рабочим объемом 1 шт.5 литров. 14-дюймовые диски.
  • ВАЗ-2112-37 — гоночная модель ВАЗ-2112, подготовленная к «кольцу» в зачетной группе Кубка «Лада». Двигатель ВАЗ-2112, 1,5 л, 74 кВт / 100 л.с., Кузов Хэтчбек, количество дверей — 5, количество посадочных мест — 1, оборудован каркасом безопасности, внешним аэродинамическим комплектом, передним удлинением опорных стоек.
  • ВАЗ-21122 — с 8-ми клапанным двигателем с многоточечным впрыском топлива, рабочим объемом 1,5 л, колесами 13 дюймов.
  • ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Оборудование ВАЗ-2112

Существуют следующие модификации автомобилей ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01 — «норма» и 02 — «люкс».

Габаритные размеры ВАЗ-2112

Технические характеристики

ВАЗ 2112

ВАЗ 21121

ВАЗ 21122

перед

перед

перед

Макферсон

Макферсон

Макферсон

продольно-рычажный

продольно-рычажный

продольно-рычажный

диск

диск

диск

барабан

барабан

барабан

кабель

кабель

кабель

кабель

кабель

кабель

не более 72

не более 72

не более 72

Модель

Тип корпуса
Количество мест
Кол-во дверей
Объем багажника, (дм3)
Габариты автомобиля:
— длина, (мм)
— ширина без зеркал, (мм)
— высота, (мм)
Собственная масса, (кг)
Основание, (мм)
Колея передняя, ​​(мм)
Колея задняя, ​​(мм)
Дорожный просвет до поддона, (мм)
Дорожный просвет до самой нижней точки выхлопной системы, (мм)
Характеристики устройства:
Двигатель
Шины
Колеса рабочие
Рулевое управление
Подвеска передняя
Подвеска задняя
Количество ступеней шестерни
Передаточное число:
Передаю
2-я передача
III шестерня
IV передача
V шестерня
Реверс
Тормоза передние
Тормоза задние
Привод стояночного тормоза
Привод сцепления
Динамические и рабочие характеристики:
Максимальная скорость с полной нагрузкой, (км / ч)
Время разгона до 100 км / ч с полной нагрузкой, с
Наименьший радиус поворота, (м)
Максимальный подъем без ускорения
Тормозной путь с грузом от 80 км / ч, (м)
Расход топлива при 90 км / ч, (литров на 100 км)
Расход топлива при 120 км / ч, (литров на 100 км)
Расход топлива в городском цикле, (л на 100 км)
Емкость топливного бака, (л)
Масса буксируемого прицепа с тормозами, (кг)
Масса буксируемого прицепа без тормозов, (кг)
Cx (коэффициент аэродинамического сопротивления)
Уровень шума в салоне при 100 км / ч, (дБ)

Технические характеристики ВАЗ-2112-37

Двигатель ВАЗ-2112
Рабочий объем 1500 куб. См
Количество клапанов 16
Система управления «5 января.1 «с измененными калибровками
Выхлопная система проходной, с коллектором 4-2-1
Максимальная мощность 100 л.с. при 5800 об / мин
Максимум 135 Нм
крутящий момент при 5000 об / мин
Сцепление Sachs
Трансмиссия ВАЗ-2112-69, усиленный
Передаточное число
Я 2,92
II 2,05
III 1,55
IV 1,31
В 1,13
Основная пара 4,1-4,7
Подвеска
Пружины специальные виды спорта
Амортизаторы ВАЗ-2112-27, газовый
Поперечный стабилизатор усиленный (21 мм)
устойчивость
Кронштейны сталь, армированная
Тормозная система
Тормоза передние AP Racing, дисковый, вентилируемый
Тормоза задние AP Racing, диск
Регулятор тормозных сил AP-Racing
Шины Мишлен 18 / 58-15 *
Количество мест Sparco
Руль Sparco
Ремни Сабельт
Система пожаротушения Sparco
Снаряженная масса 910 кг
* Вариант для асфальтовых ралли.
Результаты измерений
Максимальная скорость, км / ч 147,5
Время разгона, с
0-50 км / ч 3,05
0-100 км / ч 8,78
в пути 400 м 16,69
в пути 1000 м 31,77
60-100 км / ч (III) 5,20
60-100 км / ч (IV) 7,94
80-120 км / ч (В) 8,95
Биение, м
от 50 км / ч 307
130-80 км / ч 634

Модификации

LADA 21120 (ВАЗ-21120): 16-ти клапанный 1.5-литровый двигатель 21120 в стандартной версии и в версии люкс GLI.
LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114.
LADA 21122 (ВАЗ-21122): 8-клапанный 1,5-литровый двигатель 2111. Бюджетная версия на дисках R13, невентилируемые тормоза от ВАЗ 2108 и без стеклоподъемников.
LADA 21124 (ВАЗ-21124): 16-клапанный 1,6-литровый двигатель 21124. Выпускался с 2004 по 2008 год. В данной модификации двигателя 2112 проблема с загибом клапанов решена увеличением глубины расположения клапанов. канавки в головках поршней (до 6.5 мм). Кроме того, был переработан блок цилиндров для достижения рабочего объема 1,6 литра. Для этого его высота была увеличена на 2,3 мм соответственно, а радиус кривошипа коленчатого вала увеличен на 2,3 мм.
LADA 21128 (ВАЗ-21128): 16-клапанный 1,8-литровый двигатель мощностью 98 л.с. и 123 л. Это роскошная версия автомобиля от ЗАО «Супер-Авто».

Тактико-технические характеристики ВАЗ 2112 двенадцатый хэтчбек

Максимальная скорость: 185 км / ч
Время разгона до 100 км / ч: 12.5 с
Расход топлива на 100 км в городе: 9,4 л
Расход топлива на 100 км по трассе: 5,9 л
Расход топлива в смешанном цикле на 100 км: 7,4 л
Объем бензобака: 43 л
Снаряженная масса: 1060 кг
Допустимая полная масса: 1515 кг
Размер шин: 175/65 R14

Характеристики двигателя

Расположение: спереди, поперечное
Объем двигателя: 1597 см3
Мощность двигателя: 90 ч.п.
Число оборотов: 5000
Крутящий момент: 131/3700 ​​* м
Система подачи: Распределенный впрыск (многоточечный)
Турбонаддув: не
Механизм газораспределения: DOHC
цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 82 мм
Ход поршня: 75,6 мм
Степень сжатия: 10.3
Количество клапанов на цилиндр: 4
Рекомендуемое топливо: AI-95

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Зубчатая рейка
Усилитель руля: не

Трансмиссия

Привод: Передний
Количество передач: Механическая коробка — 5

Подвеска

Передняя подвеска: независимая, рессорная
Задняя подвеска: полунезависимая, рессорная

Кузов

Тип кузова: хэтчбек
Количество дверей: 5
Количество мест: 5
Длина станка: 4170 мм
Ширина станка: 1680 мм
Высота станка: 1420 мм
Колесная база : 2489 мм
Колея передняя: 1400 мм
Колея задняя: 1370 мм
Дорожный просвет (клиренс): 171 мм
Объем багажника: 400 л

Производство

Год выпуска: с 1999 по 2008

Легковые автомобили ВАЗ-2110 (экспортное наименование LADA 110) с четырехдверным пятиместным кузовом типа седан (класс С по международной классификации) комплектуются 1.6-литровые инжекторные двигатели: восьмиклапанный мод. ВАЗ-21114 мощностью 80,2 л.с. и шестнадцатиклавишный обр. ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехходовым катализатором выхлопных газов замкнутого цикла и соответствуют нормам Евро-2 и Евро-3. Ранее на автомобили устанавливались двигатели рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Рисунок: 1.1. габариты автомобиль ВАЗ-2110 Кузов несущий, цельнометаллический, сварной конструкции с распашными дверями, передними крыльями, капотом и крышкой багажника.Люк, открывающийся из багажника в салон, позволяет перевозить длинномерные предметы. Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащается кондиционером, а с конца 2002 года по заказу — гидроусилителем руля от ZF. Эта модификация отличается от базового капота интегрированной решеткой радиатора более современной формы и передним бампером, а также оригинальными фарами. Также были изменены задние фонари, молдинги и детали интерьера.В 1998 году началось производство автомобиля ВАЗ ВАЗ -2111 (экспортное наименование LADA 111) с кузовом универсал. По компоновке, двигателю, трансмиссии, шасси, оснащению кузова эта машина идентична ВАЗ-2110. Отличается только измененной задней частью с большой дверью багажника. Багажник у этой машины самый вместительный в семье: 490 литров при поднятом заднем ряду сидений и 1420 литров в сложенном состоянии. Автомобиль ВАЗ -2112 выпуска (экспортное наименование LADA 112) с кузовом типа хэтчбек был запущен в 2000 году.Компоновка этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона оперения. На этой модели автомобиля используются только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в соотношении 2: 3, что увеличивает объем багажника с 415 литров до 1270 литров.
Рисунок: 1.2. Габаритные размеры автомобиля ВАЗ-2111 Салон, как и другие модели семейства, оборудован комплектациями «стандарт», «норма» и «люкс». Новейшее оборудование включает в себя противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю шумоизолирующую обивку капота, планку безопасности в дверях, иммобилайзер, бортовая система управления, бархатная обивка сидений и мягкая обивка дверей, центральный электрозамок дверей, электрические стеклоподъемники.По дополнительному заказу устанавливаются бортовой компьютер, подогрев передних сидений, электропривод зеркал заднего вида, антиблокировочная система тормозов, подушки безопасности и люк.
Рисунок: 1.3. Габаритные размеры автомобиля ВАЗ-2112

Ваши отзывы, комментарии, вопросы и ответы на сайте

Все желающие могут принять участие в обсуждении причин неисправности и других проблем.
Если знаете, что ответить, напишите и тем самым помогите другим владельцам ВАЗ 2110 в их поисках истины.

Elyza 2016-06-01 00:54:14

Приятно найти человека, который может так хорошо объяснить


Руслан 2014-05-06 19:37:23

У модели 2112 расстояние между центром заднего колеса и концом заднего бампера составляет менее 949 мм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
