Схема бензонасоса ваз 2114. Схема бензонасоса ВАЗ 2114: устройство, принцип работы и диагностика неисправностей

Как устроен бензонасос ВАЗ 2114. Какие бывают неисправности топливного насоса. Как проверить работоспособность бензонасоса. Где находится и как заменить топливный насос на ВАЗ 2114. Схема подключения и электрическая цепь бензонасоса.

Устройство и принцип работы бензонасоса ВАЗ 2114

Бензонасос является важным элементом топливной системы автомобиля ВАЗ 2114. Его основная функция — подача топлива из бака к двигателю под определенным давлением. На ВАЗ 2114 устанавливается электрический погружной бензонасос, который расположен внутри топливного бака.

Основные компоненты бензонасоса ВАЗ 2114:

• Электродвигатель
• Насосная часть
• Обратный клапан
• Фильтр грубой очистки (сетка)
• Электрический разъем

Принцип работы бензонасоса заключается в следующем:

1. При включении зажигания на электродвигатель насоса подается напряжение.
2. Электродвигатель приводит в движение насосную часть.
3. Насос создает разряжение и засасывает топливо через фильтр грубой очистки.
4. Топливо под давлением подается в магистраль.
5. Обратный клапан предотвращает слив топлива обратно в бак при выключении двигателя.

Рабочее давление, создаваемое бензонасосом ВАЗ 2114, составляет 3-3,5 атмосферы. Производительность насоса — около 120 л/час.

Схема подключения бензонасоса ВАЗ 2114

Электрическая схема подключения бензонасоса ВАЗ 2114 включает следующие основные элементы:

• Бензонасос
• Реле включения бензонасоса
• Предохранитель (15А)
• Электронный блок управления (ЭБУ)
• Замок зажигания

Принцип работы электрической схемы:

1. При включении зажигания ЭБУ подает сигнал на реле бензонасоса.
2. Реле замыкает цепь питания бензонасоса.
3. Бензонасос начинает работать, создавая давление в топливной магистрали.
4. После запуска двигателя ЭБУ продолжает управлять работой бензонасоса.

Признаки неисправности бензонасоса ВАЗ 2114

Основные симптомы, указывающие на проблемы с топливным насосом:

• Двигатель не запускается или плохо заводится
• Потеря мощности при разгоне и движении в гору
• Рывки и подергивания при движении
• Повышенный расход топлива
• Посторонние шумы при работе насоса
• Самопроизвольная остановка двигателя

При появлении данных признаков необходимо провести диагностику бензонасоса и топливной системы в целом.

Как проверить работоспособность бензонасоса ВАЗ 2114

Существует несколько способов проверки исправности топливного насоса:

1. Проверка на слух:
   • Включите зажигание (не заводя двигатель)
   • Прислушайтесь к звуку работы насоса (должно быть слышно жужжание в течение 2-3 секунд)
2. Проверка давления топлива:
   • Подключите манометр к топливной рампе
   • Запустите двигатель
   • Измерьте давление (норма 3-3,5 атм)
3. Проверка электрической цепи:
   • Отключите разъем от бензонасоса
   • Проверьте наличие напряжения на контактах при включении зажигания

При отсутствии характерного звука работы насоса или заниженном давлении топлива необходимо провести более детальную диагностику.

Типичные неисправности бензонасоса ВАЗ 2114

Наиболее распространенные проблемы с топливным насосом ВАЗ 2114:

• Выход из строя электродвигателя насоса
• Износ щеток электродвигателя
• Засорение фильтра грубой очистки
• Неисправность обратного клапана
• Нарушение герметичности насоса
• Окисление контактов в электрическом разъеме
• Повреждение проводки

Многие из этих неисправностей приводят к снижению производительности насоса или его полному отказу.

Замена бензонасоса на ВАЗ 2114

Процедура замены топливного насоса включает следующие этапы:

1. Сбросьте давление в топливной системе
2. Отключите минусовую клемму аккумулятора
3. Снимите заднее сиденье
4. Открутите крышку люка над топливным баком
5. Отсоедините электрический разъем бензонасоса
6. Открутите прижимное кольцо топливного модуля
7. Аккуратно извлеките топливный модуль с насосом
8. Отсоедините топливные шланги
9. Снимите старый насос и установите новый
10. Соберите все в обратном порядке

При замене рекомендуется также заменить фильтр тонкой очистки топлива.

Профилактика неисправностей бензонасоса

Для продления срока службы топливного насоса следует соблюдать несколько правил:

• Используйте качественное топливо
• Не допускайте длительной работы при минимальном остатке топлива в баке
• Своевременно меняйте топливный фильтр
• Периодически проводите диагностику топливной системы
• Не допускайте попадания воды в топливный бак

Соблюдение этих простых рекомендаций поможет избежать преждевременного выхода из строя бензонасоса ВАЗ 2114.

Заключение

Бензонасос является ключевым элементом топливной системы ВАЗ 2114. Понимание принципа его работы и возможных неисправностей позволит своевременно выявлять и устранять проблемы. При возникновении симптомов неисправности насоса рекомендуется провести диагностику и при необходимости заменить узел. Правильная эксплуатация и своевременное обслуживание помогут продлить срок службы бензонасоса и обеспечить стабильную работу двигателя.

принцип работы и типичные поломки

Современный автомобильный двигатель вместо карбюратора в своей конструкции имеет инжектор. Бензонасос ВАЗ 2114 монтируется в топливном баке автомобиля. Конструкция насоса позволяет ему создавать давление в топливной системе автомашины до 8 атмосфер. Максимальная производительность насоса составляет до 80 литров в час.

Бензонасос ВАЗ боится загрязнений, находящихся в топливе. Помимо этого, ему противопоказано функционирование в холостом режиме с пустым баком. Если отказывает в работе насос перекачки топлива, двигатель автомобиля не в состоянии запуститься. Специальный регулятор давления в топливной системе поддерживает давление в системе в соответствующем диапазоне, необходимом для нормального функционирования силового агрегата автомобиля.

Содержание

• Устройство топливной системы ВАЗ 2114
• Принцип работы и признаки неисправности
• Типичные поломки насоса
• Снятие, установка и замена бензонасоса

Вернуться к оглавлению

Устройство топливной системы ВАЗ 2114

Топливная система автомобиля ВАЗ 2114 состоит из:

• топливного модуля;
• топливопровода;
• рампы форсунок;
• топливных форсунок;
• фильтра для топлива;
• системы управления подачей топлива.

Топливный модуль состоит из следующих элементов:

• бензонасоса;
• датчика уровня топлива;
• поплавка;
• сетки первичного фильтра топлива.

Сетка фильтра, расположенная на всасывающем патрубке бензонасоса, имеет мелкоячеистую структуру, что позволяет задерживать частицы загрязнений, способные повредить конструктивные элементы детали. В систему бензопровода дополнительно встраивается корпус фильтра тонкой очистки топлива.

Как правило, в конструкции топливного фильтра тонкой очистки используется материал, способный задерживать на своей поверхности самые мельчайшие частицы, находящиеся во взвешенном состоянии в топливе. Инжектор современного автомобиля ВАЗ представляет собой достаточно надежное устройство, которое обеспечивает контроль над системами, отвечающими за обеспечение бесперебойной работы двигателя автомобиля.

Инжектор автомобиля ВАЗ 2114, помимо элементов системы подачи топлива, включает в себя электронный блок управления, а также большое количество датчиков, которые передают информацию о состоянии автомобиля на блок управления и позволяют контролировать работу силовой установки.

Вернуться к оглавлению

Принцип работы и признаки неисправности

Топливный насос является небольшим электромоторчиком, который обеспечивает перекачку топлива и создание рабочего давления в топливной рампе. Он является компонентом топливного модуля. Топливный модуль автомобиля ВАЗ 2114 представляет собой единый блок, в состав которого, кроме насоса, входят:

• топливный датчик, контролирующий уровень топлива, в сборе с поплавком;
• заборная камера;
• фильтрующий элемент.

Насос приводится в действие электрическим мотором, питающимся от бортовой сети. Конструктивно насос и электромотор, приводящий его в действие, составляют одно целое.  Электрический компонент узла омывается бензином. Это требуется для того, чтобы обеспечить охлаждение электроприводу насоса, так как он достаточно быстро нагревается в процессе работы.

Схема работы топливного насоса

Помимо этого, проходящий через электродвигатель бензин обеспечивает смазывание контактирующих между собой поверхностей. Существует большое количество признаков неисправностей, которые могут характеризовать перебои или отказ в работе этого компонента топливной системы. Среди них основными признаками, которые способен обнаружить любой человек, являются следующие:

• двигатель автомобиля не запускается;
• при попытке запуска двигателя после включения зажигания не слышно звука работы электродвигателя насоса;
• появление перебоев в работе силового агрегата автомобиля;
• появление рывков в движении на малом ходу.

Вернуться к оглавлению

Типичные поломки насоса

Основными причинами, которые могут привести к отказу в работе насоса, могут быть следующие:

• выход из строя предохранителя бензонасоса;
• выход из строя реле;
• некачественное закрепление массы узла;
• выход из строя электропривода насоса;
• плохой контакт на клеммах электромотора;
• поломка насоса.

Электродвигатель насоса выходит из строя очень редко. Это обусловлено тем, что этот узел конструкции работает при интенсивном охлаждении потоком бензина. Происходит постоянная промывка элементов электродвигателя топливом.

Наиболее часто наблюдается поломка центробежного шиберного гидронагнетателя в конструкции насоса. Это происходит за счет наличия в топливе мельчайших загрязнений, которые с потоком бензина попадают в механизм, и трущихся элементов конструкции, которые с течением времени сильно изнашиваются, что приводит к снижению уплотнения между ними. Это ведет к понижению производительности и, как следствие, к падению давления в топливной системе.

При возникновении первых признаков износа бензонасос ВАЗ 2114 работает с повышенным уровнем шумности, что становится сразу же заметным, а дальнейшее изнашивание ведет к отказу двигателя запускаться. Ремонт вышедшего из строя насоса, как правило, не производится. Это связано с трудностями, возникающими при вскрытии завальцовки корпуса насоса. Чаще всего выполняется замена узла в сборе. Причины выхода из строя реле электробензонасоса могут быть следующие:

• превышение срока эксплуатации;
• низкое качество материала катушки реле или его контактной группы;
• ошибка при подключении реле в электрическую сеть автомобиля.

При некачественном закреплении массы электробензонасоса наблюдается плохой или непостоянный контакт. Это приводит к тому, что не работает бензонасос ВАЗ. При выявлении этой неисправности устройство остается работоспособным и замена узла автомобиля не производится, а путем несложных операций обеспечивается надежный контакт массовой клеммы.

Вернуться к оглавлению

Снятие, установка и замена бензонасоса

Если не работает бензонасос ВАЗ, требуется провести ремонт топливной системы авто. Прежде чем приступать к проведению ремонта, понадобится отключить минусовую клемму на аккумуляторной батарее автомашины. Помимо этого, работы требуется проводить при пустом бензобаке автомобиля. Замена бензонасоса проводится путем демонтажа топливного модуля, что дает возможность очистки днища бензобака от накопившегося осадка.

Для того чтобы заменить вышедшее из строя устройство, понадобится сбросить давление топлива внутри топливопровода. Это делается путем отвинчивания заглушки штуцера топливной рампы при помощи тонкой отвертки. Чтобы осуществить снятие топливного модуля, потребуется подготовить некоторые инструменты:

• фигурную и плоскую отвертки;
• ключ номер 17;
• головку номер 7;
• ветошь.

Если не работает бензонасос ВАЗ 2114, то для его замены требуется выполнить определенную последовательность операций. Сначала откручиваются два самореза, которые крепят крышку, закрывающую свободный доступ к месту установки топливного модуля автомобиля. После снятия крышки от узла отсоединяется электрический разъем.

Затем используется ключ номер 17 для отвинчивания топливопроводов, при этом требуется внимание, чтобы не потерять специальные уплотнительные кольца, обеспечивающие герметичность соединения. После отсоединения трубопроводов они аккуратно отводятся в сторонку от топливного модуля, что позволяет получить полный доступ к нему.

Используя головку номер 7, осуществляется откручивание гаек, которые фиксируют прижимную пластину. Она обеспечивает удержание всего топливного модуля. После снятия пластины осуществляется извлечение модуля из полости бака, для этого предварительно требуется освободить поплавок датчика топливного уровня.

При наличии модуля в сборе он устанавливается на место извлеченного. Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей.

При осуществлении этих операций лучше всего использовать инструкции по эксплуатации и ремонту автомобиля, которые, как правило, содержат фото, способные прояснить суть выполнения той или иной операции по ремонту или замене компонентов и агрегатов автомобиля.

Использование подобных пособий позволяет в значительной мере облегчить выполнение ремонтных работ практически каждому автолюбителю, который не является специалистом автосервиса.

Электросхема бензонасоса в инжекторном ВАЗ 2110

Топливный насос

На чтение 3 мин. Просмотров 6.6k.

электросхема бензонасоса ваз 2110 инжектор, ее устройство, принцип работы, а также способы проверки основных неисправностей в электро цепи бензонасоса.

Автомобиль Ваз 2110 с системой инжектор даже через несколько лет после того как модель сняли с производства по-прежнему весьма популярен среди автолюбителей. Главные причины этого — простота обслуживания и надежность машины. Однако есть и негативные моменты у ВАЗ 2110 с системой инжектор очень часто бывают проблемы с электроникой. Электросхема достаточно сложна для русского автомобиля и насчитывает 75 элементов.

Однако самое слабое место топливный насос.

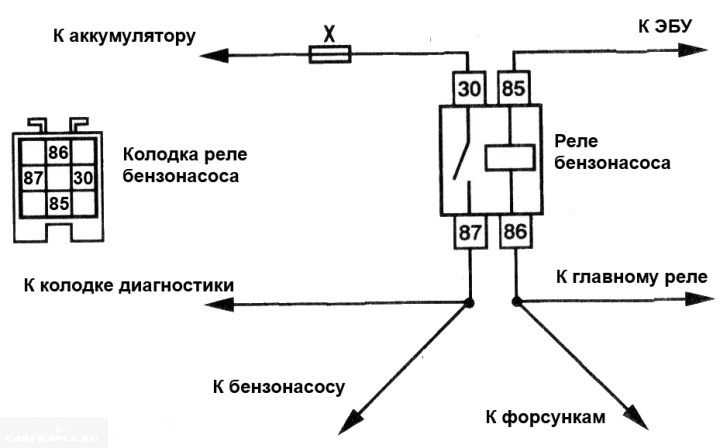

Его электросхема выглядит следующим образом:

• Основным является реле бензонасоса, там установлены все необходимые предохранители.
• Далее, электросхема расходится от одного из предохранителей к колодке диагностики и самому устройству.
• От следующего  к главному реле и форсункам.
• Далее, электросхема идет к электронному блоку управления.
• Также электросхема топливного насоса идет к аккумулятору.

Таким образом, получается, что у ВАЗ 2110 с  инжектор,  насос имеет в своем составе 4 электродетали. В случае сбоев связанных с работой насоса их и следует проверять первыми.

Принцип работы

Дабы вам было проще разобраться в электрической схеме 2110 с системой инжектор, рассмотрим его устройство и сам принцип работы.

Итак, в процессе принимают участие:

• Электронный блок управления.
• Реле включения топливного агрегата.
• Предохранители, которые защищают электрическую цепь устройства от перегрузок.

Электросхема ВАЗ 2110

На практике топливный агрегат начинает работу в момент поворота ключа зажигается на один оборот. Прежде чем завести двигатель прислушайтесь – в этот момент можно услышать, как устройство начинает работать и накачивает бензин.

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

• Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
• Там вы обнаружите три предохранителя и столько же реле.
• Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

Топливные насосы ваз 2110, схема топливного насоса ваз 2110, устройство азс ваз 2110, ремонт азс ваз 2110. Что делать, если не работает бензонасос ваз 2110. Заправка ВАЗ 2110 не работает. Исправление проблем.

На любом легковом автомобиле с бензиновым двигателем топливный насос предназначен для подачи топлива под давлением из бензобака в дозирующее устройство — в зависимости от модификации двигателя на автомобилях ВАЗ топливная система инжекторная или карбюраторная.

Где находится бензонасос на ваз 2110

На ВАЗ 2110 топливный насос может быть электрическим или механическим. Его вид зависит от типа топливной системы, которая установлена ​​на двигателе. БН (заправка) на карбюраторном двигателе «Десятки» находится за клапанной крышкой, возле прерывателя трамблера, а на автомобилях с инжекторным двигателем находится в топливном баке. Если топливный насос начинает отказывать, двигатель не развивает обороты и не тянет, а иногда и вовсе не запускается силовой агрегат.

Схема АЗС ВАЗ 2110

Устройство электроразъема 2110 достаточно простое — узел представляет собой электродвигатель, на который подается питание 12 В. В корпусе установлен бензонасос, а на его входе смонтирована сетка, то есть фильтр грубой очистки . Благодаря фильтрующему элементу частицы грязи не проникают в корпус помпы, что предохраняет устройство от засорения.

В электрическую схему БН ВАЗ включают такие элементы:

• Блок управления двигателем.
• Зажигание.
• Электропроводка.
• Реле.
• Предохранитель.

На ВАЗ 2110, которые выпускались до 2000 года, устанавливались механические бензонасосы.

Состоит такой БН из следующих частей:

• Металлический корпус.
• Возвратная пружина.
• Верхняя крышка.
• Два клапана.
• Толкатель с диафрагмой.

Впрыск топлива из бензобака осуществляется за счет колебаний диафрагмы, открытия и закрытия клапанов. Диафрагма с толкателем приводится в движение от эксцентрика распределительного вала, на нижнем корпусе топливного насоса расположен рычаг ручной подкачки топлива.

Блок питания АЗС ВАЗ 2110

При повороте ключа зажигания на клеммах АЗС через реле подается питание, и БН начинает качать топливо. Когда входная магистраль топливопровода заполняется бензином, ЭБУ через реле дает команду на отключение напряжения — топливная система полностью готова к запуску двигателя, остается только прокрутить стартер двигателя.

ВАЗ 2110 не качает топливные насосы, причины

Сначала рассмотрим неисправность механического БН. Все элементы двигателя автомобиля подвержены старению и износу, просто под влиянием времени ресурс имеет механический бензонасос.

К основным неисправностям механического устройства относятся:

• Клапан ломается.
• Трещина диафрагмы.
• Коррозионностойкие корпуса.

При пропускании воздушного насоса через воздушную диафрагму он может перестать качать топливо в карбюратор, также через порванную мембрану бензин попадает в картер, где смешивается моторное масло. При попадании топлива в масло расход топлива резко возрастает, а сам мотор начинает плохо заводиться, особенно если он перегрет. Проверить наличие топлива в картере достаточно просто — если поджечь маслоизмерительный щуп зажигалкой, то будет огонь. Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим у механических топливных насосов, является поверхность поверхности в месте крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стык между плоскостями.

Теперь что касается электрического узла.

Если он перестал функционировать, причин поломки может быть несколько:

• Сгорел мотор топливного насоса.
• Реле перестало работать.
• Сгорел предохранитель.
• Проводка повреждена.
• Неисправность блока управления двигателем.

Как проверить АЗС ВАЗ 2110

Когда водитель на инжекторном автомобиле включает зажигание, электродвигатель начинает работать — со специфическим гулом. Если никаких звуков не отмечается, то топливный насос не качает топливо.

Еще одна характерная поломка электрического узла — впрыск топлива осуществляется, но функционирование сопровождается сильным шумом. Если бензонасос шумит – это явный признак того, что этот прибор долго не «проживет», и скоро выйдет из строя.

Где находятся реле и предохранитель АЗС

В любом силовом выключателе реле предназначено для размыкания и замыкания цепи, его основная роль заключается в защите элементов электрической цепи от высокого пускового тока. Во время пуска двигателя ток, который необходим для прокрутки стартера, составляет 80-300 ампер, и если реле не установлено, может пострадать любой компонент электрической цепи.

На «десятке» реле бензонасоса электромагнитная катушка и сердечник расположены в пластиковом корпусе, при подаче напряжения, за счет электромагнитного поля, контакты замыкаются. На ВАЗ 2110 реле четырехконтактное и рассчитано на ток 30 ампер.

Реле бензонасоса на «десятке» (форсунка) находится в салоне автомобиля, под панелью приборов, возле центральной консоли. После демонтажа защитного пластикового кожуха, из трех расположенных здесь элементов реле, отвечающее за работу топливного насоса, окажется в центре (на рис. под номером 5). Предохранитель бензоколонки находится слева от реле.

Как заменить предохранитель топливного насоса

Для замены предохранителя топливного насоса открутите два винта защитного кожуха и демонтируйте его. Далее извлеките предохранитель и проверьте его состояние, а заодно и целостность контактов, в которых находится предохранитель. Если он перегружен, установите новый. Довольно часто бывает, что сразу после замены перегорает предохранитель. Основные причины такого явления:

• Цепь в электропроводке.
• «Коротить» сам топливный насос.

Как проверить и заменить реле топливного насоса

Если электродвигатель при включении зажигания не подает признаков жизни, это не значит, что он сгорел. Причиной поломки может быть и «релюшка». Самый простой способ проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если щелчка не слышно, то, скорее всего, неисправно реле.

Однако не все так просто – поломка может быть «хитрой», например, машина не заводится с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В этом случае проверить работоспособность насоса очень просто:

1. Снимите защитный кожух, скрывающий блок с предохранителями и реле.
2. Откручиваем крепление колодки и снимаем, она останется на проводах.

3. Выключаем реле с колодки и ставим перемычку между 2-мя противоположными контактами, так мы будем подавать питание напрямую на бензонасос.

4. Если начинает шуметь электродвигатель бензонасоса при таком подключении, то скорее всего дело в самом бензонасосе, а неисправность кроется в реле. В этом случае замените реле.

Фильтры грубой и тонкой очистки топлива: где стоят, когда и как менять

Российский бензин

не всегда соответствует требованиям качества, поэтому со временем в топливном баке скапливается осадок. Грязь также забивает сетку электрического узла, в результате скопившейся грязи топливо не полностью попадает в топливопровод, и появляются перебои в работе двигателя. Для устранения неисправности нужно заменить или прочистить фильтр грубой очистки. Однако, чтобы добраться до сетки, необходимо снять топливный насос.

Перед разборкой топливной системы необходимо снизить давление, иначе топливо может залить весь салон автомобиля при срыве штуцеров топливопровода. Для нагнетания стрелы снимите предохранитель топливного насоса, запустите двигатель и подождите, пока он не заглохнет. Замена сетки бензонасоса на «десятке» (форсунки) производится так:

1. Выключите зажигание.
2. В салоне на заднем сиденье найдите петли и потяните за них, чтобы сложить нижние сиденья вперед (правое и левое).
3. Под сиденьем снизу находится люк, он крепится на двух самовытяжках.

4. Открутить винты и демонтировать люк.

5. Отсоедините вилку с проводами, по которым блок питания питается от электрощита, для чего снимите фиксатор и отсоедините части разъема друг от друга.

6. Открутить штуцеры топливных трубок — основной подачи и «обратки» (ключ на 17 мм).

7. Открутить гайки нажимной пластины топливного насоса, здесь 8 креплений (ключ на 7 мм).

8. Так как орехи мелкие, то их лучше сложить в какую-нибудь банку, иначе можно потерять. Снимите пластину и снимите насос с узла топливного бака. Насос необходимо снимать с уплотнительным кольцом, приподнимать насос осторожно, во избежание повреждения датчика уровня топлива. Во время извлечения корпуса нужно наклонить заправку так, чтобы она вышла из бака.
9. Снимите сетку с топливного насоса и установите новую деталь.
10. Установите топливный насос на место.

Нет питания на бензонасос 2110, как проверить и устранить

На БН идет проводка в количестве трех проводов: указатель уровня топлива, минус и плюс. Причиной того, что бензонасос не качает, может быть элементарная нехватка мощности. Для проверки питания бензонасоса необходимо взять лампу на 12 вольт и присоединить ее провода к минусовому и плюсовому контактам на внешнем разъеме БН. При повороте ключа зажигания контрольная лампочка должна повернуться. Если этого не произошло, то проблема во внешних цепях. Для этого поочередно подключаем минусовые и плюсовые контакты, демонтированные с разъема БН, к массе бензонасоса, а затем к реле.

Если минусовой контакт на массе, зажигание включено и лампа моргнула, значит контакт нерабочий, лампа не моргнула, значит нерабочий плюсовой контакт. Если контакт реле и лампа упали вниз, то повреждена проводка на участке от БН до реле.

Сгорел мотор топливного насоса, как проверить и заменить

Еще одной причиной выброса бензонасоса могут быть вентиляционные отверстия мотора — ключевого элемента, гоняющего топливо. Его работоспособность проверяется той же лампочкой: Присоединяем ее провода к любой клемме мотора и прокручиваем зажигание. Если лампочка моргнула, мотор можно выкинуть.

Советы проф.

Рекомендуем посмотреть следующее видео:

Схема подключения бензонасоса Тойота Вокси. Ремонт ОТ и

| |

Как долго служат фильтры Racor на Toyota Voxy 2013 года?

Конец диалогового окна. каждые 2 года для меня, или по крайней мере 2-3 года, если не используется много.

Удаляет ли морская пена воду из бензина на Toyota Voxy?

Внутри топливного бака Sea Foam поглощает воду, позволяя без проблем сгорать в камере сгорания.

Есть ли у Toyota Voxy 4runner топливный фильтр?

Замена топливного фильтра является частью графика ремонта и технического обслуживания автомобиля Toyota Voxy.

Сколько стоит замена топливного фильтра Toyota Voxy 2009 года в F 150?

Оценка стоимости замены топливного фильтра Toyota Voxy. Средняя стоимость замены топливного фильтра Toyota Voxy составляет от 73 до 119 долларов. Затраты на рабочую силу оцениваются от 56 до 71 доллара, а цены на запчасти — от 17 до 48 долларов.

Где топливный насос на Toyota Voxy?

Топливный или питательный насос предназначен для подачи бензина в карбюратор вашего CitroËn BERLINGO. Топливный насос расположен в топливном баке. Он полностью погружен в бензин и соединен трубкой с впрыскивающей трубкой высокого давления в двигателе.

Что произойдет, если вода попадет в двигатель на Toyota Voxy 2018?

Попадание воды в двигатель может привести к плохим последствиям. Если в вашем двигателе есть вода, это приводит к проблемам со сжатием, потому что воде некуда деваться. Поршневые штоки начнут гнуться и в конечном итоге сломаются.

Как чистить водоотделитель на Toyota Voxy?

Техническое обслуживание водомасляного сепаратора

1. Перекрыть подачу воды на установку
2. Откройте крышку блока
3. Удалите любое масло и утилизируйте его в соответствии с корпоративными и юридическими процедурами
4. Слив воды из сепаратора
5. Измерьте глубину остатков твердых частиц и запишите ее
6. При необходимости утилизировать твердые частицы

Сколько стоит замена топливного фильтра на Toyota Voxy 2008 года и насоса?

На некоторых автомобилях он находится посередине топливопроводов, проходящих под автомобилем, и его легко достать и заменить. В этом случае гораздо быстрее и проще заменить его самостоятельно. Но в других автомобилях топливный фильтр является частью узла топливного насоса, который часто располагается внутри бензобака.

Что такое фильтр-сепаратор топливной воды?

Топливный фильтр-водоотделитель Racor серии Turbine представляет собой трехступенчатую систему фильтрации, обеспечивающую максимальную защиту компонентов дизельного двигателя за счет эффективного удаления из топлива загрязняющих веществ, таких как вода, диоксид кремния, песок, грязь и ржавчина.

Что вызывает колебания датчика давления топлива на Toyota Voxy?

Показания указателя уровня топлива, которые колеблются между пустым и полным баком, могут быть вызваны механической неисправностью. Поплавковый рычаг блока подачи топлива может «залипать» на определенных уровнях и возвращаться на место либо естественным образом, либо с помощью движения автомобиля. Как только рычаг поплавка возвращается на место, указатель уровня топлива снова становится точным.

Комментарий

Комментарии на тему Схема подключения бензонасоса Toyota Voxy

Эрвин

а что там гремит? громче трактора)

Принс

Вставляю отвертку в диск и накачиваю на него суппорт. Двумя руками работать удобнее, особенно со старыми тормозами.

Кочубеева Каракоз

привет датчик температуры какой провод куда идет

Джок

все понятно молодец

Маняк

Если вдруг кто не понял то у меня НЕТ ЛСД редуктора!!! Это была шутка от Бога 😉 P.S. Масло утилизировано. Зеленую пису прошу не беспокоить!

Гвидо

Здравствуйте, можно ли через вас найти эти сайлентблоки? Я живу в Эстонии, я не могу найти их здесь.

Гаяне

— как ни тяни коленвал должен крутиться — болтов боятся, хрен в уши людям не вкручиваешь. смешной.

Сантьяго

А что вставлено в свечное отверстие вставлено..

Ардмор

Очень скрипят тормоза при движении задним ходом. Проблема появилась после замены тормозных дисков вместе с колодками.
