Схема блока питания для усилителя мощности. Схема блока питания усилителя мощности: принцип работы и особенности конструкции

Какие компоненты входят в схему блока питания усилителя мощности. Как рассчитать и намотать трансформатор для блока питания. Какие особенности конструкции нужно учесть при сборке блока питания усилителя.

Основные компоненты блока питания усилителя мощности

Блок питания является важнейшей частью любого усилителя мощности. От его характеристик зависит качество работы всего устройства. Рассмотрим основные компоненты, входящие в типовую схему блока питания для усилителя:

• Силовой трансформатор — понижает сетевое напряжение до нужного уровня
• Диодный мост — выпрямляет переменное напряжение
• Сглаживающие конденсаторы большой емкости — фильтруют пульсации
• Стабилизатор напряжения — обеспечивает стабильное питающее напряжение
• Предохранители — защищают от перегрузки и короткого замыкания

Расчет и намотка трансформатора для блока питания

Важнейший этап при создании блока питания — правильный расчет и изготовление силового трансформатора. Основные шаги:

1. Определить требуемую мощность трансформатора исходя из мощности усилителя
2. Рассчитать количество витков первичной и вторичной обмоток
3. Подобрать сечение провода для обмоток
4. Выбрать подходящий сердечник трансформатора
5. Намотать обмотки на каркас трансформатора

При намотке важно обеспечить хорошую изоляцию между слоями и обмотками. Рекомендуется использовать провод с двойной изоляцией.

Особенности конструкции блока питания усилителя

При сборке блока питания необходимо учитывать следующие моменты:

• Обеспечить хорошее охлаждение силовых элементов (диодного моста, стабилизаторов)
• Использовать качественные электролитические конденсаторы с низким ESR
• Применять толстые проводники для силовых цепей
• Разделять «землю» цифровых и аналоговых цепей
• Экранировать трансформатор для уменьшения помех

Правильно спроектированный и собранный блок питания обеспечит стабильную работу усилителя мощности и высокое качество звучания.

Выбор схемы выпрямителя для блока питания

Выпрямитель преобразует переменное напряжение с трансформатора в постоянное. Существует несколько вариантов схем:

• Однополупериодный выпрямитель — простейший вариант, но с большими пульсациями
• Двухполупериодный выпрямитель со средней точкой — требует трансформатор с отводом от середины вторичной обмотки
• Мостовой выпрямитель — наиболее распространенный вариант, обеспечивает хорошее выпрямление

Для усилителей мощности оптимальным выбором является мостовая схема на диодах Шоттки. Она обеспечивает минимальные потери и хорошую фильтрацию.

Расчет емкости сглаживающих конденсаторов

Сглаживающие конденсаторы уменьшают пульсации выпрямленного напряжения. Их емкость можно рассчитать по формуле:

C = I / (2 * f * ΔU)

где:

• C — емкость конденсатора
• I — ток нагрузки
• f — частота сети (50 Гц)
• ΔU — допустимая амплитуда пульсаций

Для качественного усилителя амплитуду пульсаций рекомендуется выбирать не более 1-2% от номинального напряжения питания.

Применение стабилизаторов напряжения

Стабилизаторы обеспечивают постоянство питающего напряжения при изменении нагрузки и входного напряжения. Различают:

• Линейные стабилизаторы — простые, но с низким КПД
• Импульсные стабилизаторы — высокий КПД, но сложнее в реализации

Для маломощных цепей предусилителя можно использовать готовые интегральные стабилизаторы серии 78xx/79xx. Для мощных выходных каскадов лучше применять дискретные стабилизаторы на транзисторах.

Защита блока питания от перегрузок и коротких замыканий

Для надежной работы усилителя необходимо предусмотреть защиту блока питания от аварийных режимов:

• Установить плавкие предохранители в первичной и вторичной цепях трансформатора
• Применить электронную защиту от перегрузки по току
• Добавить тепловую защиту, отключающую питание при перегреве
• Использовать варисторы для защиты от импульсных помех в сети

Комплексная защита обеспечит длительную и надежную работу блока питания и всего усилителя в целом.

Особенности монтажа и компоновки блока питания

При сборке блока питания важно правильно скомпоновать элементы:

• Разместить трансформатор подальше от чувствительных цепей предусилителя
• Обеспечить хорошее заземление схемы, используя толстые проводники
• Развязать по питанию отдельные блоки усилителя
• Применить экранирование для уменьшения наводок
• Использовать качественные разъемы для силовых цепей

Правильный монтаж позволит снизить уровень помех и шумов в усилителе.

Схема простого блока питания для усилителя мощности Phoenix P-400

Изготовление хорошего источника питания для усилителя мощности (УНЧ) или другого электронного устройства — это очень ответственная задача. От того, каким будет источник питания зависит качество и стабильность работы всего устройства.

В этой публикации расскажу о изготовлении не сложного трансформаторного блока питания для моего самодельного усилителя мощности низкой частоты «Phoenix P-400».

Такой, не сложный блок питания можно использовать для питания различных схем усилителей мощности низкой частоты.

Содержание:

1. Предисловие
2. Тороидальный трансформатор
3. Подбор напряжений для вторичных обмоток
4. Расчет количества витков и намотка
5. Схема выпрямителей и стабилизаторов напряжения
6. Конструкция
7. Заключение

Предисловие

Для будущего блока питания (БП) к усилителю у меня уже был в наличии тороидальный сердечник с намотанной первичной обмоткой на ~220В, поэтому задача выбора «импульсный БП или на основе сетевого трансформатора» не стояла.

У импульсных источников питания небольшие габариты и вес, большая мощность на выходе и высокий КПД. Источник питания на основе сетевого трансформатора — имеет большой вес, прост в изготовлении и наладке, а также не приходится иметь дело с опасными напряжениями при наладке схемы, что особенно важно для таких начинающих как я.

Тороидальный трансформатор

Тороидальные трансформаторы, в сравнении с трансформаторами на броневых сердечниках из Ш-образных пластин, имеют несколько преимуществ:

• меньший объем и вес;
• более высокий КПД;
• лучшее охлаждение для обмоток.

Мне оставалось только рассчитать напряжении и количества витков для вторичных обмоток с последующей их намоткой.

Первичная обмотка уже содержала примерно 800 витков проводом ПЭЛШО 0,8мм, она была залита парафином и заизолирована слоем тонкой ленты из фторопласта.

Измерив приблизительные размеры железа трансформатора можно выполнить расчет его габаритной мощности, таким образом можно прикинуть подходит ли сердечник для получения нужной мощности или нет.

Рис. 1. Размеры железного сердечника для тороидального трансформатора.

• Габаритная мощность (Вт) = Площадь окна (см²) * Площадь сечения (см²)
• Площадь окна = 3,14 * (d/2)²
• Площадь сечения = h * ((D-d)/2)

Для примера, выполним расчет трансформатора с размерами железа: D=14см, d=5см, h=5см.

• Площадь окна = 3,14 * (5см/2) * (5см/2) = 19,625 см²
• Площадь сечения = 5см * ((14см-5см)/2) = 22,5 см²
• Габаритная мощность = 19,625 * 22,5 = 441 Вт.

Если вам нужно рассчитать тороидальный трансформатор, то вот небольшая подборка из статей: Скачать (1Мб).

Габаритная мощность используемого мною трансформатора оказалась явно меньшей чем я ожидал — где-то 250 Ватт.

Подбор напряжений для вторичных обмоток

Зная необходимое напряжение на выходе выпрямителя после электролитических конденсаторов, можно приблизительно рассчитать необходимое напряжение на выходе вторичной обмотки трансформатора.

Числовое значение постоянного напряжения после диодного моста и сглаживающих конденсаторов возрастет примерно в 1,3..1,4 раза, по сравнению с переменным напряжением, подаваемым на вход такого выпрямителя.

В моем случае, для питания УМЗЧ нужно двуполярное постоянное напряжение — по 35 Вольт на каждом плече. Соответственно, на каждой вторичной обмотке должно присутствовать переменное напряжение: 35 Вольт / 1,4 = ~25 Вольт.

По такому же принципу я выполнил приблизительный расчет значений напряжения для других вторичных обмоток трансформатора.

Расчет количества витков и намотка

Для питания остальных электронных блоков усилителя было решено намотать несколько отдельных вторичных обмоток. Для намотки катушек медным эмалированным проводом был изготовлен деревянный челнок. Также его можно изготовить из стеклотекстолита или пластмассы.

Рис. 2. Челнок для намотки тороидального трансформатора.

Намотка выполнялась медным эмалированным проводом, который был в наличии:

• для 4х обмоток питания УМЗЧ — провод диаметром 1,5 мм;
• для остальных обмоток — 0,6 мм.

Число витков для вторичных обмоток я подбирал экспериментальным способом, поскольку мне не было известно точное количество витков первичной обмотки.

Суть метода:

1. Выполняем намотку 20 витков любого провода;
2. Подключаем к сети ~220В первичную обмотку трансформатора и измеряем напряжение на намотанных 20-ти витках;
3. Делим нужное напряжение на полученное из 20-ти витков — узнаем сколько раз по 20 витков нужно для намотки.

Например: нам нужно 25В, а из 20-ти витков получилось 5В, 25В/5В=5 — нужно 5 раз намотать по 20 витков, то есть 100 витков.

Расчет длины необходимого провода был выполнен так: намотал 20 витков провода, сделал на нем метку маркером, отмотал и измерил его длину. Разделил нужное количество витков на 20, полученное значение умножил на длину 20-ти витков провода — получил приблизительно необходимую длину провода для намотки. Добавив 1-2 метра запаса к общей длине можно наматывать провод на челнок и смело отрезать.

Например: нужно 100 витков провода, длина 20-ти намотанных витков получилась 1,3 метра, узнаем сколько раз по 1,3 метра нужно намотать для получения 100 витков — 100/20=5, узнаем общую длину провода (5 кусков по 1,3м) — 1,3*5=6,5м. Добавляем для запаса 1,5м и получаем длину — 8м.

Для каждой последующей обмотки измерение стоит повторить, поскольку с каждой новой обмоткой необходимая на один виток длина провода будет увеличиваться.

Для намотки каждой пары обмоток по 25 Вольт на челнок были параллельно уложены сразу два провода (для 2х обмоток). После намотки, конец первой обмотки соединен с началом второй — получились две вторичные обмотки для двуполярного выпрямителя с соединением посередине.

После намотки каждой из пар вторичных обмоток для питания схем УМЗЧ, они были заизолированы тонкой фторопластовой лентой.

Таким образом были намотаны 6 вторичных обмоток: четыре для питания УМЗЧ и еще две для блоков питания остальной электроники.

Схема выпрямителей и стабилизаторов напряжения

Ниже приведена принципиальная схема блока питания для моего самодельного усилителя мощности.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя мощности НЧ.

Для питания схем усилителей мощности НЧ используются два двуполярных выпрямителя — А1.1и А1.2. Остальные электронные блоки усилителя будут питаться от стабилизаторов напряжения А2.1 и А2.2.

Резисторы R1 и R2 нужны для разрядки электролитических конденсаторов, в момент когда линии питания отключены от схем усилителей мощности.

В моем УМЗЧ 4 канала усиления, их можно включать и выключать попарно с помощью выключателей, которые коммутируют линии питания платок УМЗЧ с помощью электромагнитных реле.

Резисторы R1 и R2 можно исключить из схемы если блок питания будет постоянно подключен к платам УМЗЧ, в таком случае электролитические емкости будут разряжаться через схему УМЗЧ.

Диоды КД213 рассчитаны на максимальный прямой ток 10А, в моем случае этого достаточно. Диодный мост D5 рассчитан на ток не менее 2-3А,собрал его из 4х диодов. С5 и С6 — емкости, каждая из которых состоит из двух конденсаторов по 10 000 мкФ на 63В.

Рис. 3. Принципиальные схемы стабилизаторов постоянного напряжения на микросхемах L7805, L7812, LM317.

Расшифровка названий на схеме:

• STAB — стабилизатор напряжения без регулировки, ток не более 1А;
• STAB+REG — стабилизатор напряжения с регулировкой, ток не более 1А;
• STAB+POW — регулируемый стабилизатор напряжения, ток примерно 2-3А.

При использовании микросхем LM317, 7805 и 7812 выходное напряжение стабилизатора можно рассчитать по упрощенной формуле:

Uвых = Vxx * ( 1 + R2/R1 )

Vxx для микросхем имеет следующие значения:

• LM317 — 1,25;
• 7805 — 5;
• 7812 — 12.

Пример расчета для LM317: R1=240R, R2=1200R, Uвых = 1,25*(1+1200/240) = 7,5V.

Конструкция

Вот как планировалось использовать напряжения от блока питания:

• +36В, -36В — усилители мощности на TDA7250
• 22В — схемы задержки включения и защиты акустических систем
• 12В — электронные регуляторы громкости, стерео-процессоры, индикаторы выходной мощности, схемы термоконтроля, вентиляторы, подсветка;
• 14В — электронные регуляторы тембра.
• 5В — индикаторы температуры, микроконтроллер, панель цифрового управления.

Микросхемы и транзисторы стабилизаторов напряжения были закреплены на небольших радиаторах, которые я извлек из нерабочих компьютерных блоков питания. Корпуса крепились к радиаторам через изолирующие прокладки.

Печатная плата была изготовлена из двух частей, каждая из которых содержит двуполярный выпрямитель для схемы УМЗЧ и нужный набор стабилизаторов напряжения.

Рис. 4. Одна половинка платы источника питания.

Рис. 5. Другая половинка платы источника питания.

Рис. 6. Готовые компоненты блока питания для самодельного усилителя мощности.

Позже, при отладке я пришел к выводу что гораздо удобнее было бы изготовить стабилизаторы напряжений на отдельных платах. Тем не менее, вариант «все на одной плате» тоже не плох и по своему удобен.

Также выпрямитель для УМЗЧ (схема на рисунке 2) можно собрать навесным монтажом, а схемы стабилизаторов (рисунок 3) в нужном количестве — на отдельных печатных платах.

Соединение электронных компонентов выпрямителя показано на рисунке 7.

Рис. 7. Схема соединений для сборки двуполярного выпрямителя -36В+36В с использованием навесного монтажа.

Соединения нужно выполнять используя толстые изолированные медные проводники.

Диодный мост с конденсаторами на 1000pF можно разместить на радиаторе отдельно. Монтаж мощных диодов КД213 (таблетки) на один общий радиатор нужно выполнять через изоляционные термо-прокладки (терморезина или слюда), поскольку один из выводов диода имеет контакт с его металлической подкладкой!

Для схемы фильтрации (электролитические конденсаторы по 10000мкФ, резисторы и керамические конденсаторы 0,1-0,33мкФ) можно на скорую руку собрать небольшую панель — печатную плату (рисунок 8).

Рис. 8. Пример панели с прорезями из стеклотекстолита для монтажа сглаживающих фильтров выпрямителя.

Для изготовления такой панели понадобится прямоугольный кусочек стеклотекстолита. С помощью самодельного резака (рисунок 9), изготовленного из ножовочного полотна по металлу, прорезаем медную фольгу вдоль по всей длине, потом одну из получившихся частей разрезаем перпендикулярно пополам.

Рис. 9. Самодельный резак из ножовочного полотна, изготовленный на точильном станке.

После этого намечаем и сверлим отверстия для деталей и крепления, зачищаем тоненькой наждачной бумагой медную поверхность и лудим ее с помощью флюса и припоя. Впаиваем детали и подключаем к схеме.

Заключение

Вот такой, не сложный блок питания был изготовлен для будущего самодельного усилителя мощности звуковой частоты. Останется дополнить его схемой плавного включения (Soft start) и ждущего режима.

UPD: Юрий Глушнев прислал печатную плату для сборки двух стабилизаторов с напряжениями +22В и +12В. На ней собраны две схемы STAB+POW (рис. 3) на микросхемах LM317, 7812 и транзисторах TIP42.

Рис. 10. Печатная плата стабилизаторов напряжения на +22В и +12В.

Скачать — (63 КБ).

Еще одна печатная плата, разработанная под схему регулируемого стабилизатора напряжения STAB+REG на основе LM317:

Рис. 11. Печатная плата для регулируемого стабилизатора напряжения на основе микросхемы LM317.

Скачать — (7 КБ).

Начало цикла статей: Усилитель мощности ЗЧ своими руками ( Phoenix-P400 )

Блок питания для усилителя, схема

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Эта публикация продолжает цикл статей посвящённых постройке любительского усилителя низкой частоты.

В статье описана конструкция блока питания, собранного из доступных деталей и предназначенного для питания стерео усилителя мощностью 10 Ватт в канале.

Статьи пишутся по мере изготовления того или иного блока. http://oldoctober.com/

На очереди блок регуляторов и блок оконечного усилителя.

Самые интересные ролики на Youtube

Другие статьи посвящённые постройке этого УНЧ.

Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ.

Самодельный усилитель и колонки для компьютера, плеера или мобильного телефона из доступных деталей. УНЧ, часть 1.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Блок электронной регулировки громкости, стереобазы и тембра. УНЧ, часть 4.

Блок оконечных усилителей низкой частоты. УНЧ, часть 5.

Простые технологии обработки пластмассы и металла. УНЧ, часть 6.

Финальная сборка, наладка и испытание. УНЧ, часть 7.

Принципиальная схема блока питания.

Блок питания собран по одной из стандартных схем. Для питания оконечных усилителей выбрано двухполярное питание. Это позволяет использовать недорогие высококачественные интегральные усилители и устраняет ряд проблем связанных с пульсациями напряжения питания и переходными процессами возникающими при включении. http://oldoctober.com/

Блок питания должен обеспечивать питание трёх микросхем и одного светодиода. В качестве оконечных усилителей мощности используются две микросхемы TDA2030, а в качестве регулятора громкости, стереобазы и тембра – одна микросхема TDA1524A.

О том, как рассчитать мощность трансформатора и входное напряжение блока питания для УНЧ очень подробно написано здесь.

Электрическая схема блока питания.

IC1 – LM317 VD1 – КД208 VD2 – КД103 VD3… VD6 – КД226 HL1 – АЛ307 FU1 – 0,15A

C1 – 680mkFx25V C2 – 20mkF C3… C6 – 1000mkFx25V R1 – 500E R2 – 1,2k R3* – 7,5k

На диодах VD3… VD6 собран двухполярный двухполупериодный выпрямитель со средней точкой. Такая схема включения снижает падение напряжения на диодах выпрямителя в два раза по сравнению с обычным мостовым выпрямителем, так как в каждый полупериод ток течет только через один диод.

В качестве фильтра выпрямленного напряжения применены электролитические конденсаторы С3… С6.

На микросхеме IC1 собран стабилизатор напряжения для питания схемы электронного регулятора громкости, стереобазы и тембра. Стабилизатор собран по типовой схеме.

Применение микросхемы LM317 обусловлено лишь тем, что она оказалась в наличии. Здесь можно применить любой интегральный стабилизатор.

Защитный диод VD2, обозначенный пунктирной линией, при выходном напряжении на микросхеме LM317 ниже 25 Вольт применять не обязательно. Но, если входное напряжение микросхемы 25 Вольт и выше, а резистор R3 подстроечный, то лучше диод всё же установить.

Величина резистора R3 определяет выходное напряжение стабилизатора. Во время макетирования, я впаял вместо него подстроечный резистор, установил с его помощью напряжение около 9 Вольт на выходе стабилизатора, а затем измерил сопротивление этого подстроечинка, чтобы можно было установить вместо него постоянный резистор.

Выпрямитель, питающий стабилизатор, выполнен по упрощённой однополупериодной схеме, что продиктовано чисто экономическими соображениями. Четыре диода и один конденсатор стоят дороже, чем один диод и один конденсатор чуть большей ёмкости.

Ток, потребляемый микросхемой TDA1524A всего 35мА, поэтому такая схема вполне оправдана.

Светодиод HL1 – индикатор включения питания усилителя. На плате блока питания установлен балластный резистор этого индикатора – R1 с номинальным сопротивлением 500 Ом. От сопротивления этого резистора зависит ток светодиода. Я использовал зелёный светодиод рассчитанный на 20мА. При использовании красного светодиода типа АЛ307 на ток 5мА, сопротивление резистора можно увеличить в 3-4 раза.

Печатная плата.

Печатная плата (ПП) спроектирована, исходя из конструкции конкретного усилителя и имеющихся в наличии электроэлементов. У платы есть всего одно отверстие для крепления, расположенное в самом центре ПП, что обусловлено не совсем обычной конструкцией корпуса.

Для увеличения сечения медных дрожек и экономии хлорного железа, свободные от дорожек места на ПП были залиты с использованием инструмента «Полигон».

Увеличение ширины дорожек также предотвращает отслаивание фольги от стеклотекстолита при нарушении теплового режима или при многократной перепайке радиодеталей.

По чертежу, приведённому выше, была изготовлена печатная плата из фольгированного стеклотекстолита сечением 1мм.

Для присоединения проводов к печатной плате в отверстиях платы были расклёпаны медные штырьки (солдатики).

	This movie requires Flash Player 9

А это уже собранная печатная плата блока питания.

Чтобы увидеть все шесть видов, потяните картинку курсором или используйте кнопочки со стрелками, расположенными в нижней части картинки.

Сеточка на медных дорожках ПП, это результат использования вот этой технологии.

Когда плата собрана её желательно испытать ещё до подключения оконечных усилителей и блока регуляторов. Для испытания блока питания нужно подключить к его выходам эквивалент нагрузки, как на приведённой схеме.

В качестве нагрузки выпрямителей +12,8 и -12,8 Вольт подойдут резисторы типа ПЭВ-10 на 10-15 Ом.

Напряжение на выходе стабилизатора, нагруженного на резистор сопротивлением 100-150 Ом, неплохо посмотреть осциллографом на предмет отсутствия пульсаций при снижении переменного входного напряжения с 14,3 до 10 Вольт.

P.S. Доработка печатной платы.

Во время пусконаладочных работ печатную плату блока питания пришось немного доработать.

При доработке пришлось разрезать одну дорожку поз.1 и добавить один контакт поз.2 для подключения обмотки трансформатора, питающей стабилизатор напряжения.

Дополнительные материалы к статье.

Скачать чертёж печатной платы в формате LAY (18КБ).

Портативная программа Sprint Layout 6.0 для рисования, редактирования и вывода на печать печатных плат. Интерфейс русский. (4,4МБ).

21 Декабрь, 2010 (21:17) в Аудиотехника, Источники питания, Сделай сам

Здесь всякие ссылки, которые могут быть не совсем в теме, но часто оказываются весьма интересными. Ну вот и всё, главное красиво и ненавязчиво закончить мысль. Всем удачи!

35A Audio усилитель платы электроснабжения

35 Ampere MAX PENTARK PCB только

35 AMPERE MAX BOAD FINGERSICE с использованием GBJ3510 и 10000UF 63 VOLTS PACACITORS

35 AMPERE MAX Supply Supply Supply.

КУПИТЬ СЕЙЧАС

Плата питания макс.

35 А с использованием GBJ3510 и конденсатора 10000 мкФ 63 В

35 Ampere Max Power Busness Woard с использованием gbj3510 и 10000UF 63 Volts конденсаторы

35 Ampere Max Board с использованием GBJ3510 и 10000UF 63 VOLTS 15.

Сборка и проверка. Структура

99999

. КУПИТЬ

Блок питания аудиоусилителя 35 ампер Фотогалерея

Плата питания аудиоусилителя

Плата питания аудиоусилителя unicornis

Характеристики платы источника питания Unicornis

• Высокий выходной ток — 35 ампер, диаметр конденсатора Ø 30 мм макс.
• Нерегулируемый источник питания — Способен выдавать высокие пиковые токи с низкой пульсацией в соответствии с требованиями усилителей.
•  Удобство использования усилителя — Предназначен для мощных аудиоусилителей.
• Расширенные функции — подача с двойным резервуаром или пи-фильтром.
•   Устройства защиты — на каждой шине питания предусмотрены предохранители для предотвращения перегорания в случае неисправности или короткого замыкания.
• Стандартные компоненты — стандартные фирменные компоненты, которые можно приобрести в Интернете или в местном магазине электроники.
•   Компоненты SMD не используются — в плате используются только сквозные компоненты, что упрощает пайку и замену компонентов.
• Металлические плоские соединители или винтовые клеммы — Металлические плоские соединители или винтовые клеммы с шагом 5 мм могут использоваться на входе и выходе для работы с большими токами.

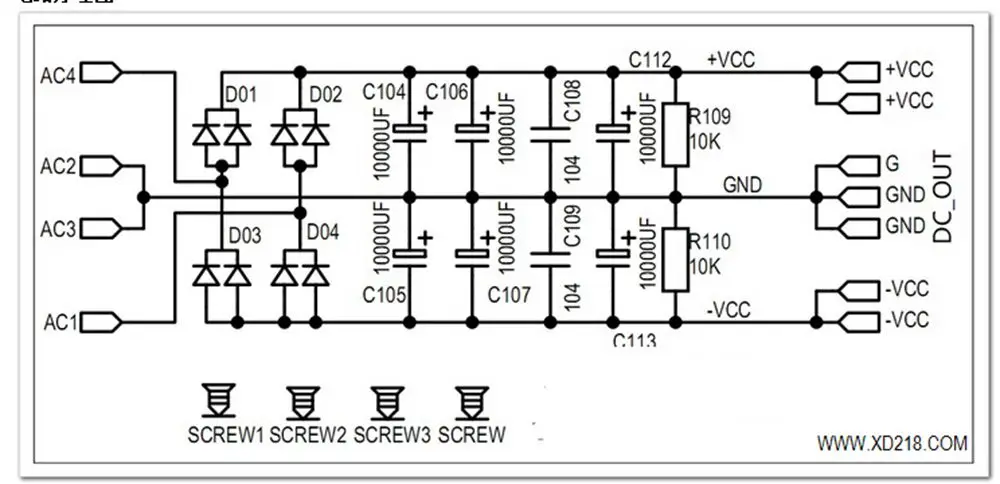

Как работает схема источника питания аудио — краткое описание

Нажмите здесь , чтобы загрузить 35 схема схемы питания Ampere

Этот источник питания предназначен для Audio Applications HI FI.

Конденсаторы C1 и C2 для фильтрации высокочастотных помех от трансформатора

Вторичные линии переменного тока на диодном мосту.

Входной переменный ток, поступающий от трансформатора, преобразуется в постоянный с помощью мостового выпрямителя D1.

Всегда используйте радиатор с мостовым выпрямителем, потому что без радиатора мостовой выпрямитель нагревается.

Используйте подходящий радиатор, чтобы получить полный выходной ток мостового выпрямителя.

C3, C4, C5 и C6 подключены параллельно мостовым диодам для уменьшения высокочастотного шума и звона диода.

Конденсаторы C7 и C8 для фильтрации высокочастотного шума прямо на выходе постоянного тока

диодного моста.

C9, C10, C11 и C12 — большие накопительные конденсаторы, обеспечивающие большие потребности в токе и стабилизирующие шины питания для сведения к минимуму низкочастотных колебаний.

C13 с R1 и C14 с R2 предназначены для развязки больших электролитических конденсаторов и уменьшения импеданса

.

C15 и C16 — пленочные конденсаторы для фильтрации высокочастотного шума.

Светодиод D2 с R3 и светодиод D3 с R4 указывают на состояние питания.

JP1 и JP2 представляют собой проволочные перемычки из медной проволоки подходящего сечения.

Как видно из схемы, C9 и C11 разделены перемычкой JP1, C10 и C12 разделены перемычкой JP2. в обычном случае достаточно простого проводного соединителя.

Расширенные возможности —

• Двойной резервуар — Мы можем использовать проволочный резистор 0E22 5/10 Вт вместо JP1 и JP2, это дополнительно уменьшит пульсации на выходе как C9, C11 и C10, C12 будут работать как двойные резервуары. это очень экономичный метод уменьшения пульсаций.

• Пи-фильтр — использование катушек индуктивности 10 мГн подходящего сечения вместо JP1 и JP2 обеспечит наилучшее подавление пульсаций и очень чистый постоянный ток. калибр индукторов или, можно сказать, их токовая способность зависит от тока нагрузки. Чем больше нагрузка, тем больше индуктор (в несколько раз больше, чем основной трансформатор).

Совместимость/Запасной номер детали. with Datasheet download links.*

  Bridge Rectifier

• D1 — D15XB40, D15XB60 , D25XB40 , GBJ2510 , GBJ3510   GBJ5010

                   или аналогичный   +AA-    Мостовой выпрямитель.

                      * рабочее напряжение и выходной ток различаются, пожалуйста, внимательно ознакомьтесь с техническими данными.

Спецификация печатной платы

• Тип печатной платы — односторонняя, стеклоэпоксидная смола FR-4, класс A
• Размер платы — 146 мм x 74 мм (5,7 дюйма x 2,9 дюйма), толщина платы — 1,6 мм.
• Толщина меди на печатной плате — 35 мкм

Плата с толстыми медными дорожками и большими контактными площадками для пайки упрощает установку и пайку компонентов.

35 ампер блок питания аудио усилителя скачать файлы

35 ампер схема питания мостового выпрямителя (jpg)

скачать

35 ампер мостовой выпрямитель блок питания список деталей (pdf)

Это схема усилителя мощности 120 Вт с комплементарными транзисторами в корпусе TO-3, полярностью NPN и PNP. В этой схеме используется хорошо известная пара силовых транзисторов 2N3055 и MJ2955. Для максимальной производительности следует использовать симметричный источник питания +/- 50 В (с раздвоенной/двойной полярностью) с электрическим током не менее 3 А.

Перечень деталей усилителя мощности 120 Вт

Транзисторы

• 2N3055 (замена: MJ15003 или 2N3772) : 2
• MJ2955 (замена: MJ15004 или 2N3771) : 2
• ТИП42 : 2
• ТИП41 : 1
• 2SC2229 или 2SC2230 или C1573 : 2
• A1015 или A872 или A733 : 2

Конденсаторы

• Электролитический конденсатор 100 мкФ/50 В: 2 шт.
• 470 нФ (474) неполярный полиэфирный конденсатор: 1
• 100 пФ (101) неполярный керамический конденсатор: 2
• 470 пФ (471) неполярный керамический конденсатор: 2
• Неполярный керамический конденсатор 10 пФ: 2
• 100 нФ (104) 100 В неполярный полиэфирный конденсатор: 2

Резисторы

• 0,33 Ω (5 Вт) : 4
• 10 Ом к (1W) – коричневый, черный, черный: 1
• 100 Ω (1W) – коричневый, черный, коричневый: 2
• 33 Ом (1/4 Вт) – оранжевый, оранжевый, черный: 1
• 150 Ом (1/4 Вт) – коричневый, зеленый, коричневый: 3
• 10KΩ (1/4 Вт) — коричневый, черный, оранжевый: 1
• 1KΩ (1/4 Вт) — коричневый, черный, красный: 1
• 4,7K© (1 Вт) -желтый, фиолетовый, красный: 1
• 68KΩ (1/4 Вт) — синий, серый, оранжевый: 1
• 56KΩ (1/4 Вт) — зеленый, синий, оранжевый: 1
• 33KΩ (1/4W) – оранжевый, оранжевый, оранжевый: 1
• 3. 3KΩ (1/4 Вт) – оранжевый, оранжевый, красный: 2

Диоды

• 3A Диод 1N5404 : 2
• 1А Диод 1N4007 : 3
• Стабилитроны от 20 до 24 вольт: 1

Прочие

• Предохранитель 3А
• маленький 3-контактный разъем (GP)
• большой 6-контактный разъем (Molex)
• алюминиевый радиатор
• потенциометр 20K, если вы хотите добавить регулятор громкости

Схема компоновки печатной платы усилителя мощности 120 Вт

Нижняя компоновка печатной платы (медь)

Верхняя компоновка печатной платы и размещение компонентов

Как установить транзисторы на алюминиевый радиатор, см. рисунок ниже:

Пункты таковы: не допустить короткого замыкания цепи, использовать надлежащий изолятор и использовать термопасту для максимального распространения тепла на радиатор.
