Схема блока согласования фаркопа: установка и подключение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое блок согласования фаркопа. Для чего он нужен. Как работает блок согласования. Какие бывают виды блоков согласования. Как правильно выбрать и установить блок согласования фаркопа. Схема подключения блока согласования.

Содержание

Что такое блок согласования фаркопа и зачем он нужен

Блок согласования фаркопа — это электронное устройство, которое обеспечивает правильную работу электрооборудования прицепа при его подключении к автомобилю. Основные функции блока согласования:

Согласование электросистем автомобиля и прицепа
Защита бортовой сети автомобиля от перегрузок
Обеспечение корректной работы световых приборов прицепа
Отключение парктроников и других систем при подключении прицепа

Без блока согласования при подключении прицепа могут возникнуть проблемы с электрикой автомобиля, некорректная работа световых приборов, ложные срабатывания систем. Поэтому на современных автомобилях блок согласования является обязательным элементом при установке фаркопа.

Принцип работы блока согласования фаркопа

Блок согласования выполняет следующие основные функции:

Распределяет электрические сигналы между автомобилем и прицепом
Преобразует сигналы бортовой сети автомобиля для корректной работы оборудования прицепа
Защищает электронику автомобиля от перегрузок при подключении прицепа
Отключает ненужные системы автомобиля (например, задний парктроник)
Обеспечивает работу дополнительных функций (противотуманные фары прицепа и т.д.)

Благодаря этому блок согласования позволяет безопасно подключать прицеп к современному автомобилю с электронными системами без риска их повреждения или некорректной работы.

Виды блоков согласования фаркопа

Существует несколько основных типов блоков согласования:

1. Универсальные блоки

Подходят для большинства автомобилей. Имеют базовый набор функций. Относительно недороги, но могут потребовать дополнительной настройки.

2. Специализированные блоки

Разработаны для конкретных моделей автомобилей. Обеспечивают полную совместимость и максимальную функциональность.

3. Смарт-блоки

Современные программируемые устройства с расширенным функционалом. Могут управляться через смартфон.

4. Простые адаптеры

Для автомобилей без сложной электроники. Выполняют базовые функции согласования электрики.

При выборе важно учитывать марку и модель автомобиля, тип электропроводки, необходимые функции.

Как выбрать блок согласования для фаркопа

При выборе блока согласования следует учитывать следующие факторы:

Марка и модель автомобиля
Год выпуска автомобиля
Тип электропроводки (аналоговая/цифровая)
Наличие шины CAN-bus
Требуемые функции (базовые/расширенные)
Тип подключаемого прицепа
Бюджет

Рекомендуется выбирать блоки известных производителей, таких как Bosal, Thule, Westfalia. Для сложных современных автомобилей лучше использовать специализированные блоки.

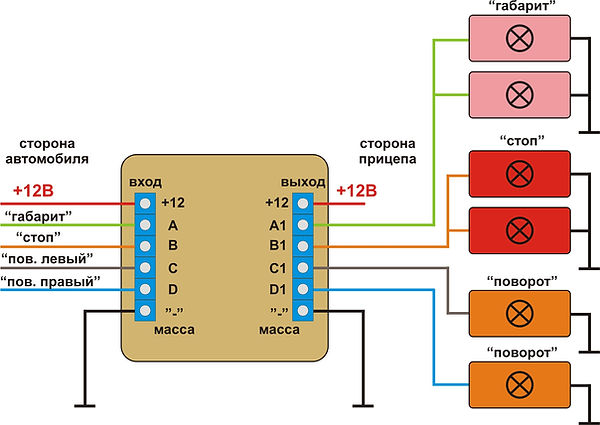

Схема подключения блока согласования фаркопа

Схема подключения может отличаться в зависимости от модели автомобиля и типа блока. Однако общий принцип следующий:

Блок подключается к штатной проводке автомобиля через специальный разъем
От блока идет проводка к розетке фаркопа
Блок соединяется с «массой» автомобиля
Подключается питание от аккумулятора или предохранителя
Производится подключение к CAN-шине автомобиля (если требуется)

Важно строго следовать инструкции по установке конкретной модели блока согласования. Неправильное подключение может привести к повреждению электроники автомобиля.

Установка блока согласования фаркопа своими руками

Установку блока согласования можно выполнить самостоятельно, если вы имеете навыки работы с автоэлектрикой. Последовательность действий:

Отключите аккумулятор автомобиля
Снимите обшивку багажника для доступа к проводке
Определите место установки блока согласования
Подключите блок согласно схеме, используя штатные разъемы
Проложите проводку к розетке фаркопа
Подключите питание и массу
Произведите настройку блока (если требуется)
Проверьте работу всех систем

Если вы не уверены в своих навыках, лучше доверить установку специалистам. Неправильное подключение может привести к серьезным проблемам с электроникой автомобиля.

Преимущества использования блока согласования фаркопа

Установка блока согласования дает следующие преимущества:

Безопасное подключение прицепа без риска повреждения электроники автомобиля
Корректная работа всех световых приборов прицепа
Отключение лишних систем автомобиля при буксировке (парктроники и т.д.)
Возможность использования дополнительного оборудования на прицепе
Сохранение гарантии на электрооборудование автомобиля

Легкость подключения и отключения прицепа

Все это делает использование прицепа более удобным и безопасным, особенно на современных автомобилях со сложной электроникой.

Блок согласования для фаркопа своими руками схема

Блок согласования фаркопа дастер Блок согласования для фаркопа своими руками. Схема подключения Дата публикации: 16 августа Современные автомобили оснащены большим числом электронных аксессуаров, которые позволяют автолюбителю чувствовать себя комфортнее и увереннее на дороге. Все эти приборы работают от сети, а соответственно потребляют энергию. Одним из таких устройств является фаркоп.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Блок согласования фаркопа: для чего нужен, как подключить

Блок согласования для фаркопа: что это такое

Схема подключения фаркопа автомобиля к прицепу

Как сделать фаркоп своими руками

Установка и подключение фаркопа на Lada Vesta и Lada XRAY своими руками

Установка фаркопа – практические нюансы монтажа и подключения

Для чего нужен блок согласования Smart Connect? Блок согласования фаркопа дастер

Подключение фаркопа своими руками

Смарт коннектор для фаркопа своими руками

Подключение фаркопа от А до Я: пособие для начинающего автолюбителя

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: подключение розетки фаркопа на Дастер

Блок согласования фаркопа: для чего нужен, как подключить

Это часто происходит в тех случаях, когда оборудование подключается напрямую. Блок согласования — это устройство, которое обеспечивает согласование системы управления автомобиля и прицепа. Он переключает противотуманки на прицеп, осуществляет контроль за поворотниками, а также выключает парктроники, когда прицеп подсоединен к авто.

Это будет расценено как системный сбой и спровоцирует неправильную и неточную работу главного компьютера автомобиля. Как правило, модуль выдает сообщение об ошибке в таких ситуациях:.

Если ваша машина соответствует хотя бы одному из вышеприведенных пунктов, то это значит, что если на нее будет произведена установка электрической розетки фаркопа напрямую, то с огромной долей вероятности это спровоцирует серьезные сбои в работе большого количества электронных систем автомобиля.

Система модуля согласования смарт-коннект предусматривает дублирование каждой силовой цепи нагрузки прицепа. Принцип действия этого устройства заключается в следующем. При поступлении из центрального компьютера автомобиля извещения о том, что необходима активация того или иного источника света, смарт-коннект подает сигнал контроля о включении конкретной цепи напряжения.

Также он регулирует нагрузку таким образом, чтобы она не отличалась от обычной. Устройство смарт-коннекта предусматривает наличие предохранителей, необходимых для защиты фаркопа от излишнего напряжения в сети. Благодаря этим предохранителям бортовой компьютер транспортного средства не замечает никаких изменений в напряжении автомобильной сети и не фиксирует ошибку. Соответственно, это обеспечивает нормальную работу всех систем. Следует также помнить о том, что даже во многих автомобилях устаревших моделей перед тем, как произвести установку фаркопа, требуется монтировать блок согласования.

Эта процедура актуальна в следующих ситуациях:. Если вы уже произвели установку фаркопа, то монтаж смарт-коннекта будет панацеей от всех вышеперечисленных случаев. Устройство блока согласования подразумевает встроенную защиту высокого класса. В электросети автомобиля никогда не случится короткое замыкание или перегрузка.

Также в смарт-коннект встроены запасные реле, которые полностью исключают шанс перенапряжения электрических сетей в случае подключения, например, фаркопа с прицепом. Блок согласования обладает высокими показателями устойчивости к скачкам сетевого напряжения. Модуль смарт-коннекта необходимо подсоединить непосредственно к аккумулятору. Также к устройству подключаются стартер, датчик масла, топливный клапан и, непосредственно, бортовой компьютер.

Алгоритм подключения смарт коннекта к электросети представлен на этой схеме:. Если у вас нет желания покупать смарт-коннектор, вы можете изготовить его сами. Для этого вам потребуется:. Установка реле контроля на плату подсоединить кабеля, руководствуясь следующей схемой: Схема подключения блока согласования поместить получившийся модуль в коробочку.

Установка контроллера для фаркопа требует знаний в электронике, умение паять мелкие детали и немного свободного времени. Прицеп нужен иногда, а клацать реле будут постоянно. Простота приведенной схемы не окупает раздражающие звуки от реле. Существующая схема на BTSP много интереснее. На схеме нарисован выключатель-догадайтесь для чего…. А клацание реле можно услышать ,если ехать в багажнике.

Можно использовать любое 4-х контактное реле в необходимом количестве, а сам блок с релюхами поставить на прицеп. И никаких щелчков в машине. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Получать новые комментарии по электронной почте.

Вы можете подписаться без комментирования. Комментариев: 6. Автор: Высоцкий Александр Петрович. Образование высшее: Читинский государственный университет, институт технологических и транспортных систем, специальность — автомобили и автомобильное хозяйство. Ремонт легковых автомобилей отечественного и зарубежного происхождения. Ремонт ходовой,….

Блок согласования для фаркопа: что это такое

Фаркоп тягово-сцепное устройство или ТСУ предназначен для сцепки автомобиля с прицепом при буксировке и перевозке крупногабаритных грузов. Установка этого аксессуара на современные автомобили LADA имеет ряд особенностей. Этот блок необходим для подключения фаркопа к автомобилю и предназначен для согласования действий электрики прицепного устройства и бортового компьютера. Вместо него можно собрать блок согласования из пяти реле см. Пример схемы установки для Lada Vesta автор фото :. Практически все необходимые контакты для подключения можно найти в районе заднего фонаря см.

Блок согласования для фаркопа своими руками. Схема подключения. Дата публикации: 16 августа Современные автомобили оснащены большим .

Схема подключения фаркопа автомобиля к прицепу

Вместимость багажника легкового автомобиля ограничена и не позволяет возить с собой больше, чем можно уложить в имеющийся объём. Эта проблема обычно становится во весь рост, когда вы собираетесь поехать на дачу, пикник или рыбалку. Традиционным решением вопроса оказывается присоединение прицепа, позволяющего перевозить достаточное количество груза. Загвоздка в том, что большинство отечественных легковых автомобилей в базовой комплектации не оборудуются фаркопами — приспособлениями, позволяющими его присоединять. Проще всего приобрести и установить такое устройство, но можно и изготовить своими руками. Рассмотрим этот вариант подробнее. Фаркоп, или тягово-сцепное устройство ТСУ , предназначен для буксировки прицепов или трейлеров. Внешне он выглядит как вертикальный крюк или отрезок толстого стержня с шарообразным утолщением на свободном конце. Такова видимая часть.

Как сделать фаркоп своими руками

Монтаж фаркопа и прицепа — процесс простой, однако сложность вызывает схема подсоединения оборудования к бортовой сети. Если в ходе выполнения задачи будут допущены ошибки, это может отразиться на безопасности передвижения. Ниже разберем, что представляет схема подключения розетки прицепа легкового автомобиля и какие шаги потребуется выполнить для осуществления этой задачи. В зависимости от типа устройства и вилки схема распиновки может быть разной. Принципиальное различие кроется в цветах выходов, а также числе пинов.

Блок согласования для фаркопа: что это такое.

Установка и подключение фаркопа на Lada Vesta и Lada XRAY своими руками

Фаркоп — тяговое сцепное устройство, с помощью которого можно буксировать прицепы и транспортировать другие транспортные средства. При монтаже тягового сцепного устройства на автомобили, оснащенные бортовым компьютером, необходимо устанавливать блок согласования фаркопа БСФ. Блок согласования для электрики фаркопа — разгрузочное устройство, которое позволяет обеспечить бесперебойную работу электроники автомобиля и прицепа. Оборудование защищает проводку транспортного средства от перегрузок — в результате, бортовой компьютер машины не фиксирует присоединение к электрической сети автомобиля периферийных устройств, и работает в штатном режиме. При установке фаркопа, электрическую розетку прицепа и БСФ подключают параллельно при помощи специальных клипс. На некоторых моделях автомобилей предусмотрен режим буксировки автоприцепа.

Установка фаркопа – практические нюансы монтажа и подключения

Наличие тягового сцепного устройства ТСУ в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях. Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется. На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а контактные изделия больше характерны иномаркам из Европы и США американские выпускаются также с 7-контактными розетками.

Блок согласования фаркопа необходим для правильного и безопасного Ничего сложного в этом нет, потому вы легко справитесь с установкой своими руками. Следовательно, без блока согласования схема будет работать с.

Для чего нужен блок согласования Smart Connect? Блок согласования фаркопа дастер

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин.

Подключение фаркопа своими руками

Подключить блок согласования для фаркопа — значит обеспечить выполнение множества полезных функций. Это устройство осуществляет согласование системы управления транспортного средства и прицепа, переключает противотуманки на прицеп, осуществляет контроль за поворотниками, а также выключает парктроники, когда прицеп подсоединен к авто. Если вы уже произвели установку фаркопа и купили прицеп, то для их соединения вам в любом случае понадобится блок согласования. Именно его установка обеспечит нормальное взаимодействие всей электросети автомобиля, потому как бортовой компьютер авто расценивает прямое подключение как вторжение и препятствует нормальной работе автомобильных систем.

Здравствуйте, дорогие друзья! Поскольку мы активно обсуждаем с вами фаркопы и прицепы, не поговорить про блок согласования фаркопа было бы настоящим преступлением.

Смарт коннектор для фаркопа своими руками

Подключение фаркопа от А до Я: пособие для начинающего автолюбителя

На сегодняшний день большинство автопроизводителей стремятся оснастить свою продукцию максимальным количеством современных электронных систем. Однако все дополнительные устройства могут оказать пагубное влияние на автомобильную проводку и привести к печальным последствиям. Это часто происходит в тех случаях, когда оборудование подключается напрямую. Блок согласования — это устройство, которое обеспечивает согласование системы управления автомобиля и прицепа.

Принцип работы и разновидности блоков согласования фаркопа

Современные авто, а также дополнительная транспортная техника, которая транспортируется с помощью автомобиля оснащается самыми передовыми осветительными элементами. Такая осветительная техника является обязательной и необходима для обеспечения максимальной безопасности, как для водителя, так и для других участников дорожного движения. Сегодня передвижение по автомагистралям с отсутствующими или нерабочими осветительными элементами не допускается, что особенно актуально в ночное время суток. Поэтому в такой ситуации водителю может быть выписан штраф.

Для того, чтобы осветительная техника на прицепах работала необходимо большое количество проводов, которые соединяются между собой через специальные устройства. Одним из основных устройств, которое выполняет функцию подключения электропроводки прицепного устройства к автомобилю является, так называемый «блок согласования». Более того, благодаря такому устройству выполняется не только само подключение. Блок согласования в автоматическом режиме изменяет показатели сопротивления в электро-цепи благодаря специальной схеме электропитания. Таким образом все лампочки и другие возможные световые элементы прицепа самостоятельно переключаются в зависимости от действий водителя. Любые изменения в электросети контролируются системой Check Control, которая помимо распределения электричества обнаруживает нерабочие или перегоревшие лампочки, блокируя соответствующую электрическую цепь.

Нужен ли блок согласования смарт коннект для фаркопа?

Модуль согласования фаркопа контролирует всю систему, и исключает возможные перебои в её работе. К примеру, иногда в машинах, которые не оснащены подобным блоком случаются ситуации, когда включается поворот, но на прицепе загорается свет торможения. Поэтому, во избежание подобных ситуаций и устанавливают блок согласования фаркопа.
Стоит отметить, что подключать «smart connect» необходимо с помощью отдельного провода, идущего к 12 вольтному устройству, чтобы не перегружать электро-цепь.

На какие автомобили устанавливается блок фаркопа?

Специалисты советуют обязательно устанавливать блок согласования на машины, которые оснащены следующими системами:

Устройство контроля электричества с переменным напряжением;
Технологии CHECK CONTROL, CAN BUS data;
Мультиплексная проводка;
Светодиодные лампочки;
Системы обнаружения нерабочих лампочек, а также системы освещения с повышенным напряжением.

Любые автомобили, которые оснащены вышеперечисленными системами должны оснащаться модулем согласования фаркопа, так как подключение через обычную розетку может привести к выходу из строя некоторых систем, а также автомобиля в целом. Блок согласования предотвращает перегрузки электросети авто, а также стабилизирует напряжение.

Сегодня система под названием Смарт Коннект является неотъемлемой частью любого современного автомобиля, который предназначен для транспортировки всех типов фаркопов.

Согласно правилам дорожного движения, любое транспортируемое средство, в частности прицеп должно оснащаться всеми необходимыми световыми элементами, которые предупреждают всех участников движения о совершаемых водителем маневрах (торможение, поворот и т. п.). Отсутствие того или иного светового элемента является прямым нарушением правил.

Автомобиль оснащен сложными электрическими компонентами, что и заставляет автолюбителей приобретать и устанавливать блок согласования на свой автомобиль. Автомобили, которые не оснащены данным устройством могут столкнуться с такими проблемами:

Как минимум может случиться не корректная работа электрический узлов машины;
Может произойти короткое замыкание в месте сцепки электрических узлов между фаркопом и непосредственно автомобилем. В такой ситуации может полностью отключится электрика авто.

Учтите, если автомобиль был приобретен недавно и еще находится на гарантийном обслуживании, установка блока согласования в случае его отсутствия может привести к аннулированию гарантии.

Как работает данный узел?

Эксплуатация современного автомобиля в качестве тягача без блока согласования сегодня просто недопустима. Но существуют важные моменты, на которые водителю необходимо обязательно обратить внимание. Если ваш автомобиль не оснащен данным устройством, тогда ознакомьтесь с некоторыми нюансами, перечисленными ниже:

Тщательно прочтите инструкцию автомобиля, так как там должны находится рекомендации, касающиеся методов сопряжения автомобиля с прицепом, а также с электрическими элементами прицепного устройства. Возможно вам удастся найти оригинальный блок или по крайней мере его аналог, наилучшим образом подходящий для вашего автомобиля.
Как вариант, обязательно проконсультируйтесь со специалистом насчет модели блока.
Иногда машина не оснащается «умным» устройством, к которому можно подключить блок согласования. В таком случае необходимо приобретать дополнительное оборудование для фаркопа с блоком согласования.

Большинство автомобилей, которые были выпущены после 2000 года на своем борту имеют специальный интерфейс, благодаря чему авто может быть дооснащено дополнительным оборудованием. Более того, такие автомобили имеют меньшее количество электропроводки, благодаря особому интерфейсу CAN. Такие решения позволяют беспроблемно подключать к разъемам автомобиля любое дополнительное оборудование, исключая выдачу каких-либо ошибок на приборной панели. Проще говоря, компьютер автомобиля самостоятельно распознает подключаемое оборудование.
Подключение блока согласования фаркопа происходит при помощи специальных разъемов. Блок управления авто в такой ситуации никак не вмешивается в его работу и не блокирует электрические линии, отведенные специально для работы данного оборудования. По таким электрическим линиям проходят сигналы, отвечающие за включение поворотных и тормозных огней, и других определенных функций.

Какие бывают блоки согласования?

Разделить подобное оборудование можно условно, так как в независимости от вида они работают по одному и тому же принципу. Единственное их отличие заключается в функциональности той или иной модели. К основному отличию можно отнести работу устройства с шинами, которые бывают в основном таких типов, как: CAN/LIN. Также существуют и модели, которые предназначаются для установки на автомобили, которые не имеют продвинутой электроники. Что касается видов блоков согласования фаркопа, которые предназначены для устаревшей электроники, то их можно охарактеризовать, как обычную розетку для подключения электроники бортовой платформы, так что рассматривать их в данной статье не имеет смысла. Таких устройств сегодня не так много, да и качество их работы не на высоте.

Современные блоки согласования фаркопа имеют встроенную систему smart connect, и подключаются при помощи разъемов CAN/LIN. Они оснащены специальным реле, синхронизирующим все осветительные элементы прицепного устройства с платой управления, которая в свою очередь в разы увеличивает функциональность светотехники, что добавляет больше возможностей.

Самые распространённые модели — Artway, Bosal, Flash FA, Unikit2

Функционал и комплектация устройств

Благодаря широкому функционалу данных устройств можно купить для себя самый подходящий вариант.

Стандартные функции:

Защита электро-цепи от перепадов напряжения, а также короткого замыкания;
Синхронизация и контроль работы стоп-сигналов и огней поворота;
Возможность управления дополнительной противотуманной фарой, которой может быть дооснащен прицеп;
Выключение парктроника в случае присоединения прицепного устройства.

Дополнительные функции:

Контроль электро-цепи прицепного устройства;
Возможность подключения камеры заднего хода;
Возможность установить сигнализацию, как на автомобиль, так и на прицеп;
Возможность установки парктроника на прицеп;
Управление дополнительными габаритами прицепа;
Синхронизация бортового компьютера с системами ABS/ESP автомобиля при подсоединении прицепа.

В магазинах можно купить, как оригинальный, так и универсальный блок согласования фаркопа смарт коннект. Оригинальный модуль согласования фаркопа имеет более широкий функционал, но, как правило, цена на много выше. Комплектация может быть выбрана исходя из необходимых функций.

В комплект входит:

Блок согласования;
Розетка для подключения;
Проводка «пучок»;
Элементы крепежей;
Инструкция по установке и эксплуатации;

Предоставить работу по установке и отладке работоспособности лучше профессионалам. В таком случае вы избежите совершения возможных ошибок, которые могут привести к выходу электрики автомобиля из строя, и получите самый качественный и быстрый результат. Обязательно посоветуйтесь со специалистами перед тем как купить данное устройства, чтобы исключить возможность приобретения неподходящей модели. Учитывайте год выпуска автомобиля, модель, разъемы подключения и другие важные особенности.

Желательно выполнить диагностику электропроводки автомобиля, соответствует ли оно определенным требованиям. Модель выбирается из списка предоставленных производителей, а сам модуль согласования прицепа необходимо проверить на работоспособность непосредственно перед установкой.
В случае грамотного подбора и качественной установки вы можете быть уверенными, что блок согласования будет безопасно эксплуатироваться продолжительное время.

Диаграмма Смита – Введение в согласование импеданса и серии L и C

На этой странице мы начнем согласование импеданса, проиллюстрировав эффект последовательного индуктора. или последовательный конденсатор на импедансе. Диаграмма Смита позволяет легко это визуализировать.

Введение в согласование импеданса

Согласование импеданса — это процесс устранения потерь из-за рассогласования. То есть мы хотим минимизировать отражение коэффициент, чтобы уменьшить мощность, отраженную от нагрузки (антенны), и максимизировать мощность, подаваемую на антенна. Это одна из фундаментальных задач, связанных с получением излучения от антенны, и, следовательно, одна из основных задач. более важные темы в теории антенн.

Чтобы добиться идеального согласования, мы хотим, чтобы импеданс антенны или нагрузки соответствовал линии передачи. То есть, мы хотим ZL=Z0 (или Zin=Z0). В терминах диаграммы Смита мы хотим переместить импеданс ZL к центру диаграммы. Диаграмма Смита, где коэффициент отражения равен нулю.

Теперь мы представим некоторые из основных строительных блоков, чтобы это произошло.

Катушка индуктивности серии

Катушка индуктивности имеет нормализованное полное сопротивление, определяемое как:

&nbsp &nbsp &nbsp [1]

В уравнении [1] f — частота, а L — индуктивность в генри.

Теперь возникает вопрос: что делает последовательная катушка индуктивности с импедансом нагрузки ZL? Показана блок-схема на рисунке 1:

Рис. 1. Катушка индуктивности и полное сопротивление нагрузки ZL.

Математически импедансы серии будут складываться. То есть:

&nbsp &nbsp &nbsp [2]

Из уравнения [2] мы видим, что последовательная катушка индуктивности будет перемещать импеданс zL вдоль постоянного сопротивления круги диаграммы Смита. Следовательно, если реактивное сопротивление ( X ) импеданса нагрузки ZL отрицательно, то мы можем использовать последовательную катушку индуктивности, чтобы компенсировать это реактивное сопротивление, делая входное сопротивление чисто реальным.

Например, пусть zL = 1 — i2, когда f = 1 ГГц. Тогда мы можем компенсировать реактивное сопротивление последовательной катушкой индуктивности, определяется по:

&nbsp &nbsp &nbsp [3]

То есть уравнение [3] утверждает, что мы можем нейтрализовать реактивное сопротивление нагрузки с последовательной катушкой индуктивности 15,9 нГн. Это движение показано на диаграмме Смита на рисунке 2: 9.0008

Рис. 2. Серийный индуктор, согласующий полное сопротивление нагрузки zL.

Обратите внимание, что импеданс zL переводится по окружности постоянного сопротивления (Re[z]=1) в центр диаграммы Смита. Увеличивая индуктивность L на , мы можем сдвинуть импеданс zL дальше по окружности постоянного сопротивления. В этом случае мы точно согласовали импеданс zL к центру диаграммы Смита, так что на рисунке 1 не будет отражения. Мы будем только быть в состоянии сделать это, если импеданс нагрузки начинается с действительной части, равной 1. Более общие случаи будет рассмотрен позже.

Конденсатор серии

Конденсатор имеет нормализованное сопротивление, определяемое как:

&nbsp &nbsp &nbsp [4]

В уравнении [4] f — частота, а C – емкость в фарадах. Обратите внимание, что конденсатор создает отрицательное реактивное сопротивление.

Теперь возникает вопрос: что последовательный конденсатор делает с импедансом нагрузки ZL? Показана блок-схема на рисунке 3:

Рисунок 3. Конденсатор серии и импеданс нагрузки ZL.

Математически импедансы серии будут складываться. То есть:

&nbsp &nbsp &nbsp [5]

Из уравнения [5] мы видим, что последовательный конденсатор будет перемещать импеданс zL вдоль постоянного сопротивления круги диаграммы Смита, но в направлении, противоположном направлению движения индуктора. Если реактивное сопротивление ( X ) импеданса нагрузки ZL положительно, то мы можем использовать последовательный конденсатор, чтобы компенсировать это реактивное сопротивление, делая входное сопротивление чисто реальным.

Например, пусть zL = 0,3 + i, когда f = 500 МГц. Тогда мы можем компенсировать реактивное сопротивление последовательным конденсатором, определяется по:

&nbsp &nbsp &nbsp [6]

То есть уравнение [6] утверждает, что мы можем компенсировать реактивное сопротивление нагрузки с последовательным конденсатором 6,4 пФ. Это движение показано на диаграмме Смита на рисунке 4:

. Рис. 4. Последовательный конденсатор, компенсирующий реактивное сопротивление импеданса нагрузки zL.

Обратите внимание, что импеданс zL переводится по кругу постоянного сопротивления (Re[z]=0,3) в экватор диаграммы Смита. Уменьшая емкость C , мы можем переместить импеданс zL дальше по кругу постоянного сопротивления (обратите внимание, что реактивное сопротивление конденсатора обратно пропорционально емкость — уравнение [4]). В данном случае мы точно не согласовали импеданс нагрузки zL к центру диаграммы Смита. Коэффициент отражения снижается, но не идеально.

Сводка

На этой странице мы узнали, что последовательная катушка индуктивности перемещает импеданс нагрузки вдоль круги постоянного сопротивления по часовой стрелке, как показано на рисунке 2. Мы также видели, что последовательный конденсатор движется импеданс нагрузки вдоль кругов постоянного сопротивления против часовой стрелки, как показано на рисунке 4. Эти переводы следует запомнить, это поможет при согласовании импедансов в будущем.

Далее: Идеальное согласование импеданса с Tx Lines, Series L и SeriesnC

Предыдущая: Преобразования импеданса

Диаграмма Смита (главная)

Темы, относящиеся к теории антенн

Теория антенн

Согласование выхода MAX2395 с ПАВ-фильтром для оптимальной неравномерности каскадного усиления

Выходной импеданс передающего фильтра на ПАВ сильно зависит от входного импеданса источника. Изменения импеданса выходного порта MAX2395, реагирующего на ПАВ-фильтр и последующую УМ, достаточно, чтобы вызвать изменение общего усиления на 3 дБ по всему диапазону. Пересмотренная согласующая схема между MAX2395 и TX SAW демонстрирует улучшенную неравномерность усиления по всему диапазону — общая пульсация усиления составляет около 1 дБ.

MAX2395 — однодиапазонный монолитный модулятор квазипрямого преобразования для приложений WCDMA/UMTS. Он рассчитан на выходное сопротивление около 50 Ом, так что единственными внешними согласующими компонентами, необходимыми между его ВЧ-выходом и следующим за ним входом фильтра на ПАВ, являются подтягивающая катушка индуктивности и блокирующий конденсатор по постоянному току. В зависимости от того, насколько чувствителен ПАВ-фильтр к импедансу источника, этого простого согласования может быть достаточно с максимальными обратными потерями выхода MAX2395 в 9 дБ.

Однако в некоторых случаях фильтр на ПАВ будет генерировать пульсации выходного импеданса по частоте, в зависимости от представленного импеданса источника. Эти пульсации импеданса приведут к тому, что каскадное усиление будет неравномерным в нужной полосе частот. Интенсивность пульсаций амплитуды будет зависеть от того, насколько усилитель мощности (УМ), следующий за фильтром на ПАВ, чувствителен к импедансу источника (выходному импедансу на ПАВ). Если полоса пропускания слишком неравномерна, необходимо дополнительно настроить MAX239.5 совпадают, чтобы получить желаемую неравномерность каскадного усиления. Эталонный проект Maxim WCDMA представляет собой репрезентативный пример того, как добиться оптимальной производительности каскадного передатчика путем настройки согласования выходного сигнала MAX2395, когда фильтр SAW имеет неравномерный S22.

MAX2395 имеет широкое встроенное выходное согласование с обратными потерями лучше 9 дБ, как показано на рис. 1. Его неравномерность усиления лучше 0,5 дБ в диапазоне WCDMA при комнатной температуре при нагрузке 50 Ом. Однако при интеграции с популярным на рынке ПАВ-фильтром и усилителем мощности в эталонной конструкции Maxim WCDMA весь передатчик имеет изменение усиления более чем на 3 дБ в рабочей полосе частот (1920-1980 МГц), с минимальным усилением в середине полосы. Для выяснения причины пульсаций коэффициента усиления было проведено несколько тестов. Блок-схема на рис. 2 иллюстрирует, где в системе TX проводились оценочные измерения.

При использовании РЧ-выхода MAX2395 в качестве источника сигнала в точке A и измерении выходной мощности в точке C, что аналогично практическим применениям, изменение усиления в диапазоне частот составляет более 3 дБ с самым низким усилением в средней полосе, 1950 МГц.

Когда генератор сигналов используется в качестве входного сигнала в точке A, неравномерность усиления, измеренная в точке C, очень хорошая, менее 0,5 дБ. Это означает, что ПАВ-фильтр и УМ имеют равномерное усиление по частотному диапазону.

С помощью приведенных выше тестов можно сделать вывод, что все участки тракта TX обеспечивают хорошие характеристики с точки зрения равномерности усиления по полосе. Но взаимодействия импеданса между секциями ответственны за большую вариацию усиления. Затем был измерен S22 фильтра на ПАВ, когда его вход был подключен к MAX239.5 выход. График S22 представлен на рисунке 3. ПАВ-фильтр S22 имеет горб в средней полосе, что приводит к более низкому усилению PA.

Чтобы улучшить неравномерность каскадного усиления TX, хорошим подходом является настройка согласования выходного сигнала MAX2395 при мониторинге выходного сигнала SAW-фильтра для достижения лучшего и более плоского S22. После нескольких попыток и повторений было получено желаемое совпадение в нашем случае, которое показано на рисунке 4. Результирующий график ПАВ-фильтра S22 с предложенным MAX2395 выходное согласование показано на рисунке 5.
