Схема блоков питания. Схемы блоков питания ATX, AT и ноутбуков: подробный обзор и анализ

Какие типы блоков питания существуют для компьютеров и ноутбуков. Как устроены и работают блоки питания стандартов ATX и AT. Какие основные компоненты входят в схемы блоков питания. Какие современные микросхемы используются в блоках питания. Как читать и анализировать электрические схемы блоков питания.

Основные типы и стандарты компьютерных блоков питания

Блоки питания (БП) являются важнейшим компонентом любого компьютера или ноутбука, обеспечивая стабильное электропитание всех систем. Существует несколько основных типов и стандартов БП:

• ATX (Advanced Technology Extended) — современный стандарт для настольных ПК
• AT (Advanced Technology) — устаревший стандарт, предшественник ATX
• SFX (Small Form Factor) — компактные БП для небольших корпусов
• TFX (Thin Form Factor) — узкие БП для компактных корпусов
• Flex ATX — сверхкомпактные БП для мини-ПК
• Блоки питания для ноутбуков — внешние адаптеры

Чем отличаются эти стандарты БП? ATX имеет 24-контактный основной разъем питания и отдельные разъемы для питания процессора и видеокарты. AT использовал два 6-контактных разъема. SFX, TFX и Flex ATX — уменьшенные версии ATX для компактных систем.

Устройство и принцип работы блока питания ATX

Типичный ATX блок питания состоит из следующих основных частей:

1. Входной фильтр и выпрямитель
2. Корректор коэффициента мощности (PFC)
3. Высоковольтный инвертор
4. Силовой трансформатор
5. Выходные выпрямители и фильтры
6. Схема обратной связи и управления
7. Схема дежурного питания +5VSB

Как работает ATX блок питания? На входе сетевое напряжение выпрямляется и фильтруется. Затем высокочастотный инвертор преобразует его в импульсы, которые через трансформатор подаются на выходные выпрямители. Схема обратной связи обеспечивает стабилизацию выходных напряжений.

Ключевые компоненты в схемах блоков питания

Анализ схем различных блоков питания показывает, что в них часто используются следующие ключевые компоненты:

• ШИМ-контроллеры (TL494, UC3842, SG6105 и аналоги)
• Микросхемы корректора PFC (L6561, NCP1654)
• Силовые транзисторы (MOSFET, IGBT)
• Диодные мосты и быстрые диоды Шоттки
• Оптроны для гальванической развязки
• Силовые дроссели и трансформаторы
• Электролитические и пленочные конденсаторы

Какую роль играют эти компоненты? ШИМ-контроллеры управляют силовыми ключами, PFC корректирует коэффициент мощности, транзисторы коммутируют высокочастотные импульсы, диоды выпрямляют напряжение, оптроны передают сигнал обратной связи.

Современные микросхемы для блоков питания

В современных блоках питания широко применяются специализированные микросхемы, обеспечивающие высокую эффективность и надежность:

• CM6800 — ШИМ-контроллер с интегрированным драйвером
• NCP1396 — контроллер корректора коэффициента мощности
• ICE3BR1765J — контроллер ККМ и ШИМ в одном корпусе
• TPS54360 — синхронный понижающий DC-DC преобразователь
• FA7718N — контроллер LLC резонансного преобразователя

Какие преимущества дают эти микросхемы? Они позволяют уменьшить количество внешних компонентов, повысить КПД, улучшить защиту от перегрузок и аномальных режимов, снизить уровень электромагнитных помех.

Анализ типовых схем блоков питания ATX

Рассмотрим основные функциональные узлы типичного ATX блока питания на примере схемы FSP350-60APN:

• Входной EMI фильтр и выпрямитель на диодном мосте
• Корректор PFC на микросхеме CM6800TX
• Силовой каскад на MOSFET транзисторах
• ШИМ-контроллер на микросхеме WT7527
• Схема обратной связи на оптроне PC817 и TL431
• Выходные выпрямители на диодах Шоттки
• Дежурный источник +5VSB на микросхеме TNY277PN

Как взаимодействуют эти узлы? PFC формирует стабильное высокое напряжение, которое силовой каскад преобразует в импульсы. ШИМ-контроллер управляет их скважностью по сигналам обратной связи. Выходные выпрямители формируют требуемые напряжения.

Особенности схем блоков питания для ноутбуков

Блоки питания для ноутбуков имеют ряд отличий от ATX:

• Компактные размеры и внешнее исполнение
• Один выходной канал (обычно 19-20В)
• Меньшая выходная мощность (45-120 Вт)
• Использование резонансных топологий
• Интегрированные ШИМ-контроллеры (например, LTA201P)
• Применение синхронных выпрямителей

Почему схемы БП ноутбуков отличаются? Это обусловлено требованиями к компактности, высокому КПД и низкому уровню электромагнитных помех. Резонансные топологии и синхронные выпрямители позволяют достичь КПД более 90%.

Как читать и анализировать схемы блоков питания

При анализе электрических схем блоков питания следует обратить внимание на следующие аспекты:

1. Идентифицировать основные функциональные узлы
2. Определить тип силовой топологии (прямоходовая, обратноходовая и т.д.)
3. Найти ключевые управляющие микросхемы
4. Проследить цепи обратной связи
5. Изучить цепи защиты и мониторинга
6. Обратить внимание на номиналы силовых элементов

Как правильно читать схему? Начните с входных цепей и двигайтесь к выходу, выделяя основные каскады. Определите назначение каждого узла. Проанализируйте взаимосвязи между каскадами. Обратите внимание на цепи управления и обратной связи.

Тенденции развития схемотехники блоков питания

Современные тенденции в разработке блоков питания включают:

• Повышение эффективности (КПД до 95% и выше)
• Уменьшение размеров и веса
• Применение цифрового управления
• Использование широкозонных полупроводников (GaN, SiC)
• Внедрение активных систем охлаждения
• Повышение удельной мощности

Какие преимущества дают эти тенденции? Повышение КПД снижает тепловыделение и энергопотребление. Уменьшение размеров позволяет создавать более компактные системы. Цифровое управление обеспечивает гибкую настройку параметров. Широкозонные полупроводники работают на более высоких частотах.

Схемы компьютерных блоков питания ATX, AT и ноутбуков

21/02/2016

140.6 K

asus, chieftec, codegen, delux, fsp, master, power

Сборник схем № 1
• Power Master 250W модель LP-8 ver 2.03 230W (AP-5-E v1.1) схема
• Power Master 250W модель FA-5-2 ver 3.2 схема
• Maxpower PX-300W на микросхеме SG6105D схема
• PowerLink (Linkworld) 300W LPJ2-18 на микросхеме LPG-899 схема
• JNC 250W модель lc-b250atx на микросхеме 2003 схема
• PowerMan IP-P550DJ2-0 на микросхеме W7510 схема
• LWT 2005 на микросхеме LM339N и KA7500B схема
• Power Master 250W модель AP-3-1 на микросхеме TL494 схема
• ATX-310T модель ATX-300P4-PFC на микросхеме TL494 и LM339 схема
• PowerMan 350W модель IP-P350AJ на микросхеме W7510 схема

Сборник схем № 2
• ATX-P6 схема
• PowerMan 450W модель IP-S450T7-0 схема
• ComStars 400W модель KT-400EX-12A1 на микросхеме UC3543A схема
• Green Tech 300W модель MAV-300W-P4 на микросхеме TL494CN и WT7510 схема
• Dell 280W PS-5281-5DF-LF модель L280P-01 на TNY278, UC3843BN и PS222 схема
• Krauler ATX-450 450W на TL3845, LD7660, WT7510 схема
• SevenTeam ST-200HRK на LM339, ШИМ UTC51494, UC3843AN схема
• Enermax 200W на ШИМ TL494 схема
• Dell 350W PS-6351-1DFS модель L350P-00 на TNY267P, UC3843BN, PS224 схема
• Dell 305W PS-6311-2DF2-LF модель L305-00 на TNY267P, UC3843BN, PS224 и 11N90С схема
• Dell 250W PS-5251-2DFS на TNY267P, UC3845BN, TSM111CN и полевикe 2SK2611 схема
• Dell 230W PS-5231-2DS-LF на TNY266P, UC3843BN, PS222S и полевиках FQA9N90C схема
• Dell 160W PS-5161-7DS на ШИМ контроллере UC3845GN и полевике 2SK2654 схема
• Dell 160W PS-5161-1D1S на TNY267P, UC3843BN, TSM111CN и полевике 2SK2654 схема
• Dell 145W SA145-3436 на ШИМ UC3842, LM358N и полевике IFRBC30 схема
• SevenTeam ST-230WHF на LM339, ШИМ TL494 схема

Сборник схем № 3
• Power Mini P4, Model PM-300W. Основной ШИМ SG6105 схема
• SPS-1804-2(M1) и SPS-1804E(1) на микросхеме TL494CN схема
• ShenShon 400W модель SZ-400L и 450W модель SZ450L, дежурка на C3150, ШИМ AT2005 схема
• из iMAC G5 A1058, APFC на 4863G, дежурка на TOP245YN, основной БП на 3845B схема
• PowerMan 350W модель IP-P350AJ2-0 ver.2.2 на GM3843, W7510 и ICE2A0565Z схема
• PowerMan 450W модель IP-S450T7-0 rev:1.3 на 3845, WT7510 и A6259H схема
• AUVA VIP P200B 200W на TL494 схема
• CWT CWT-235ATX 235W MAX на UTC34063, KA7500B и LM393 схема
• PM30006-02 ATX 300W 230V 80PLUS на микросхемах SG6931, SG6516, SG6858 схема
• TND359-D 255W ATX 80 PLUS-certified, на микросхемах NCP4302, NCP1396A, NCP1654, NCP4302, PS223, NCP1587, NCP1027, LM393 схема
• Часть схемы БП CoolerMaster 460W RS-460-PCAP-A3 на WT7527, UC3843, TNY277NP схема
• Shido LP-6100 ATX-250W на TL494 и LM339 схема
• Corsair 1200W AX1200i часть схемы на 3843B и ICE3BS03LJG схема

Сборник схем № 4 — БП «Chieftec»
• Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S на CM6800G, PS222S, SG6858 или SG6848 схема
• Chieftec APS-1000C, cхемы дежурки и модуля ШИМ на TNY278PN, CM6800TX схема
• Chieftec 850W CFT-850G-DF схема
• Chieftec 350W GPS-350EB-101A схема
• Chieftec 350W GPS-350FB-101A схема
• Chieftec 500W GPS-500AB-A схема
• Chieftec 550W GPS-550AB-A схема
• Chieftec 650W GPS-650AB-A и Chieftec 650W CFT-650A-12B схема
• Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF схема
• Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS на LD7550B схема
• Chieftec 750W CTG-750C на CM6805A, R7731A, CM03 и HY510N схема
• Chieftec 550W APS-550S на FAN4800, PS224 и TNY278 схема
• Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P на CM6805A, HY510N и R7731A схема
• Chieftec iArena GPA-400S8 на CM6805BSX, TNY176PN и ST9S313-DAG схема
• Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S на SG6105D схема
• Chieftec 750W APS-750C схема
• Схема основной платы Chieftec 750W BPS-750C на SG6848T и PS229 схема
• Схема платы управления и кулера Chieftec 750W BPS-750C схема
• Chieftec iArena GPA-500S на CM6805BSX, TNY176PN и ST9S313-DAG схема
• Chieftec 650W CTB-650S (NO-720A REV-A1) на TNY278PN, FAN4800, PS223 схема
• Chieftec 460W ENH-0746GB (часть схемы) на TDA16888 схема
• Chieftec 650W APS-650C (часть схемы) APFC и силовая часть на FAN4800IN, 24N60C, 20N60C3 схема

Сборник схем блоков питания № 5 — БП для ноутбуков
• Универсальный БП 70W для ноутбуков 12-24V, модель SCAC2004, плата EWAD70W на чипе LD7552 схема
• БП 60W 19V 3. 42A для ноутбуков, плата KM60-8M на микросхеме UC3843 схема
• Delta ADP-36EH для ноутбуков 12V 3A, на микросхеме DAP6A и DAS001 схема
• Li Shin LSE0202A2090 90W для ноутбуков 20V 4.5A, на чипах NCP1203 и TSM101, АККМ на L6561 схема
• Delta ADP-30JH 30W для ноутбуков 19V 1.58A, на микросхеме DAP018B и TL431 схема
• Delta ADP-40PH ABW схема
• HP Compaq CM-0K065B13-LF 65W для ноутбуков 18.5V 3.5A, модель PPP009H-DC359A, на UC3842 и LM358 схема
• NB-90B19-AAA 90W для ноутбуков 19V 4.74A, на TEA1750 схема
• Lite-On PA-1121-04CP на LTA702 схема
• Delta ADP-40MH BDA (Part No:S93-0408120-D04) на DAS01A, DAP008ADR2G схема
• 19V 4.74A на LTA301P, 103AI, PFC собрана на TDA4863G/FAN7530/L6561D/L6562D схема
• Delta ADP-90SB BB AC:110-240v DC:19V 4.7A на DAP6A, DSA001 или TSM103A схема
• Delta ADP-90FB AC:100-240v DC:19V 4.74A на L6561D013TR, DAP002TR и DAS01A схема
• Lite-On PA-1211-1 AC:100-240v DC:12.2V 17.25A на LM339N, L6561, UC3845BN, LM358N схема
• Li Shin LSE0202A2090 AC:100-240v DC:20V 4. 5A 90W на L6561, NCP1203-60 и TSM101 схема
• Универсальный БП Gembird NPA-AC1 15V/16V/18V/19V/19.5V/20V 4.5A 90W на LD7575 схема
• Delta ADP-60DP AC:100-240v DC:19V 3.16A на TSM103W (M103A) и I6561D схема
• Delta ADP-40PH BB для ноутбуков 19V 2.1A на микросхеме DAP018ADR2G и полевике STP6NK60ZFP схема
• Asus SADP-65KB B AC:100-240v DC:19V 3.42A на DAP006 (DAP6A) и DAS001 (TSM103AI) схема
• Asus PA-1900-36 AC:100-240v DC:19V 4.74A на LTA804N и LTA806N схема
• Asus ADP-90CD DB AC:100-240v DC:19V 4.74A на DAP013D и полевике 11N65C3 схема
• Asus ADP-90SB BB AC:100-240v DC:19V 4.74A на DAP006 (DAP6A) и DAS001 (TSM103AI) схема
• LiteOn PA-1900/05 AC:100-240v DC:19V 4.74A на LTA301P и 103AI, PFC 2SK3561, 2SK3569 схема
• LiteOn PA-1121-04 AC:100-240v DC:19V 6.3A на LTA702, 2SK3934, SPA11N65C3 схема
• Delta ADP-90FPB AC:100-240v DC:19V 4.74A на L6561D013TR, DAP002TR и DAS01A схема
• Dell 01XRN1 model DA65NM111-00 AC:220v DC:19. 35V 3.34A на DAP023F и MAX2850 схема
• Блок питания AC:90-240v DC:19V 3.42A на TOP258EN схема
• Dell PA-12 model HA65NS2-00 AC:220v DC:19.5V 3.34A на FA5528, DS2501 и TSM103A схема
• БП для планшетов DSA-0151A-05A AC:200-240v DC:5V 2.4A на K2141 и K2996 схема
• Hipro HP-0K066B13 AC:220v DC:19V 3.42A на FA23842 и LM358 схема
• БП KS-70WZC1A на LTA201P и TSM103A схема
• Dell PA-1900-02D AC:100-240v DC:19.5V 4.62A на L6562 и 103AIW схема

Сборник схем № 6
• БП на FAN4800A (заменима на ML4800, FAN4800, CM6800 или CM6800A), FSBH0370 и SG6520 схема
• Microlab 420W, на WT7510, ШИМ TL3842 и дежурка на 5H0165R схема
• Chip Goal 250W CCG8010DX, на микросхеме CG8010DX (он же WT7520) схема
• BESTEC ATX-300-12ES на микросхемах UC3842, 3510 и A6351 схема
• BESTEC ATX-400W(PFC) на микросхемах ICE1PCS01, UC3842, 6848, 3510, LM358 схема
• Microlab M-ATX-420W на базе UC3842, супервизор 3510 и LM393 схема
• Sparkman SM-400W на KA3842A, WT7510 схема
• Hiper HPU-4S425-PU 425W APFC на микросхемах CM6805, VIPer22A, LM393, PS229 схема
• FSP Epsilon 600W FX600-GLN (схема дежурки), собрана на FSDM0265R схема
• CWT PUh500W ATX собран на 3845B, VIPer22A, LM393, PS113 схема
• Microlab ATX-5400X 400W на KA7500B и LM339 схема
• AOpen 400W AO400-12ALN и AO400-APNB на KA1H0165R, L4981AD, KA3511 и LM358N схема
• Часть схемы БП ATX Akyga 400W LPK2-400WP на SG6105 схема
• Hiper V550 550W with APFC на CM6806AG, TNY178PN, IN1F401-DDG и мосфетах FDPF13N50NZ схема

Сборник схем № 7
• Дежурка KME 230W модель PX-230W, KME-08-3A1 схема
• Дежурка ESPADA KPY-350ATX схема
• Часть схемы LEC 971 ATX 250W на KA7500B схема
• ATX Octek X25D AP-3-1 250W на микросхеме TL494 схема
• ATX Sunny ATX-230 230W на UC3843 и TPS5510P схема
• DELUX ATX-350W P4 на AZ7500BP и LP7510 схема
• Codegen QORI 200xa на 350W на микросхеме SG6105 схема
• Deer DR-240 240W v2. 02 на микросхемах TL494 и LM339 схема
• M-Tech 450W KOB-AP4450XA на микросхеме SG6105Z схема
• Shenzhon 350w на AT2005, он же WT7520, он же LPG899 схема
• Sunny CWT9200C на KA7500, он же TL494 схема
• Часть схемы High Power (Sirtec) HP-550-A12S на MC6800 (ML4800), SG6848, 2SK3504 схема
• ISO-450PP 4S 450W на TL494L, TPS3510P, транзисторы D209L схема
• Схема дежурки БП High Power (Sirtec) HPC-350-102, HP-400-A12S на FQP2N60 схема
• Codegen CG33 350W на KA7500B, KIA393P и SH0165R схема

Сборник схем № 8 — БП «COLORSit»
• COLORSit 300W модель 300U-FNM на микросхеме sg6105 и sg6848 схема
• COLORSit 330W модель 330U на ШИМ SG6105 и дежурка на TDA865 схема
• COLORSit 330U модель IW-P300A2-0 R1.2 на микросхеме sg6105 схема
• COLORSit 330W модель 330U на ШИМ SG6105 и дежурка на M605 схема
• COLORSit 340W модель 340U на ШИМ SG6105 схема
• COLORSit 350W модель 350U-SCE на микросхеме KA339, M605, 3842 схема
• COLORSit 350W модель 350-FCH на ШИМ 3842, LM339 и M605 схема
• COLORSit 350W модель 340U на ШИМ SG6105 и 5H0165R схема
• COLORSit 400W модель 400U на ШИМ SG6105 и 5H0165R схема
• COLORSit 400W модель 400PT, 400U SCH на ШИМ 3842, LM339 и M605 схема
• COLORSit 500W модель 500T на ШИМ SG6105 и 5H0165R схема
• COLORSit 600W модель 600PT (ATX12V-13) на ШИМ 3843, WT7525, 3B0365 схема
• COLORSit 600W Silent Atrix PSU 600T на ШИМ 3843, WT7525, 3B0365 схема

Сборник схем № 9 — БП «FSP»
• FSP145-60SP на ШИМ КА3511, дежурка на КА1Н0165R схема
• FSP250-50PLA, APFC на CM6800, полевиках STP12NM50, дежурка на TOP243Y, контроль на PS223 схема
• FSP ATX-350PNR дежурка на DM311 и основной ШИМ FSP3528 схема
• Схема вторичных цепей блока питания FSP ATX-300PAF на FSP3528 схема
• Схема дежурного напряжения блока питания FSP ATX-350 на DA311 схема
• Часть схемы FPS 350W FSP350-60THA-P и 460W FX500-A на ШИМ FSP3529Z (аналог SG6105) схема
• Часть схемы FPS ATX-400 400W, дежурка на DM311 схема
• Часть схемы FPS ATX-400PNF, на ШИМ 3528 схема
• Часть схемы FSP OPS550-80GLN, APFC на полевиках 20N60C3, дежурка на DM311 схема
• Часть схемы FSP OPS550-80GLN, модуль управления APFC+PWM на CM6800G схема
• Часть схемы FSP Epsilon 600W FX600-GLN (схема дежурки), собрана на FSDM0265R схема
• Дежурка FSP ATX-300GTF на полевике 02N60 схема
• Часть схемы FSP ATX-300PNF на FSP3528 схема
• Часть схемы FSP ATX-500PNR на TNY277PN схема
• Схема БП FSP350-60APN на CM6800TX, TNY277PN и WT7527 схема
• Часть схемы AmacroX (FSP) AX500-60GLN на CM6800G, PS223 и FSDM0265RNB схема

Сборник схем № 10
• EuroCase LC-B350ATX на микросхеме 2003 (BAY62520342E) схема
• Часть схемы БП Thermaltake Toughpower 650W на PS229 схема
• Gembird 450W на микросхемах AZ7500BP и LP7510 схема
• Enermax 500W ENP500AGT на CM6805BSX, TNY176PN и ST9S313-DAG схема
• Patriot 400W A400-K на SG6105 схема
• Megabajt 350W MGB-350S ATX на TL494CN и WT7510 схема
• Maxpower 230W PX-230W на SG6105D схема
• Linkworld 350W LC-A350ATX-P4 на чипе 2003 схема
• JNC 400W KY-2128 rev. 1.1 на AMC110B, AP3843B и полевиках IFRPC50 схема
• JNC 200W ATX v.2.02 на TL494, LM339 и транзисторах 13007 схема
• HP Compaq HSTNS-PL11 (PS-2122-1C) схема
• HP Compaq PS-5111-6C на UC3845B схема
• Feel LC-B300ATX на чипе 2003 схема
• Схема дежурки Enlight 150W SFX-2015 EN-8156901 на BUF640 схема
• JNC 250W LC-250ATX ver.2.02B на TL494, LM339N и транзисторах 2SC5763 схема
• JNC 250W LC-B250ATX ver.2.9 на ШИМ 2003 и транзисторах 2SC5763 схема
• JNC 300W SY-300ATX на ШИМ AT2005 и транзисторах 2146 схема
• Часть схемы БП Enlight (HighPower/Sirtec) HPC-250-102, HPC-350-102 на L494CN, LM339N, 1N4001 схема

Сборник схем № 11 — БП «LiteOn»
• LiteOn PS-5281-7VW на UC3843, FQA9N90C, TNY277PN и PS224 схема
• LiteOn PS-5281-7VR1 на UC3843BN, TK07H90A, TNY277PN, PS224U схема
• LiteOn PS-5281-7VR на UC3843BN, FQA9N90C, TNY277P, PS224U схема
• LiteOn PE-5161-1 на MB3759 (она же TL494) и LM393 схема
• LiteOn PA-1201-1 на L6561, UC3845BN, LM393 схема
• LiteOn PA-1061-0 12V 5A на LTA809FA (SG6741), TSM103WAID схема

Сборник схем № 12 — БП «Delta Electronics Inc. »
• Delta DPS-260-2A 260W на NE556, PQ05RF11, ML4824-1, LM358, LM339D, PQ30R21 схема
• Delta DPS-470 AB A 500W, APFC и дежурка на ШИМ DNA1005A или DNA1005 схема
• Delta DPS-210EP из LCD телика ViewSonic N3000W, на базе UCC28051D, DAS01, E-DLA001DTR, ICE3B0565 и NCP1575DR2 схема
• Delta GPS-450AA-101A 450W схема
• Delta DPS-200PP-74A на DNA1001D схема
• Delta 410W DPS-410DB A, часть схемы на DNA1002 схема
• Delta DPS-200PB-59 на LM339D, TL494 и транзисторах 2SC3306 схема

Сборник схем № 13 — БП для ноутбуков «Dell»
• Dell PA-12 модель HA65NS1-00 AC:100-240v DC:19.5V 3.34A 65W на TSM103AI и 1D07012 схема
• Dell PA-3E модель PA-1900-28D LA90PE1-01 AC:100-240v DC:19.5V 4.62A 90W на LTA804N (TEA1751LT) и LTA806N (TEA1791T) схема
• Dell PA-10 модель PA-1900-02D AC:100-240v DC:19.5V 4.62A 90W на L6561D, LTA201P, TSM103AID схема

Сборник схем № 14 — БП «DTK»
• DTK PTP-2038 200W на TL494 и LM393 схема
• DTK PTP-3518 200W на TL494 и LM393 схема
• DTK PTP-3018 230W на TL494 и LM393 схема
• DTK PTP-2538 250W на TL494 и LM393 схема
• DTK PTP-2518 250W на TL494 и LM393 схема
• DTK PTP-2508 на TL494 и LM393 схема
• DTK PTP-2505 250W на TL494 и LM393 схема
• DTK PTP-2068 200W на UC3843 и LM393 схема
• DTK PTP-2028 230W на TL494 и LM393 схема
• DTK PTP-2008 200W на TL494 и LM393 схема
• DTK PTP-2007 200W на TL494CN и LM393N схема
• DTK PTP-2005 200W на TL494 и LM393 схема
• DTK PTP-2001 200W на TL494 и LM393 схема
• DTK PTP-1568 на UC3843 и LM393 схема
• DTK PTP-1508 150W на KA3843 и LM393N схема
• DTK PTP-1503 150W на KA3843 и LM393N схема
• DTK PTP-1358 на KA3843 и LM393N схема

Сборник схем № 15
• Часть схемы БП AcBel API2PC25 для Fujitsu-Siemens Scenic С600 схема
• Часть схемы БП AcBel 180W API4PC47 для Apple iMac G5 схема
• Codegen ATX 300W модель 300X v2. 03 на KA7500B и 5H0165R схема
• Codegen ATX 250W модели 200XA1, 250XA1 (CG-07A, CG-11) на KA7500B и A6393D, KIA393P схема
• Krauler PSU-360 ATX 360W на KB7500B и LM339 схема
• HP Compaq d530 SSF PDP124P на TOP244P, UC3845, SCY99112P схема
• Jou Jye JJ-300PPGA 300W на SG6105 схема
• Jou Jye JJ-250PP 250W на DBL494 схема
• Схемa БП ACBel API4PC01-000 схема
• Схемa БП AcBel API3PCD2-Y01 схема
• Linkworld LPK2-30 (LPQ2) на SG6105D схема
• Часть схемы БП High Power CHP-400A 400W на ML4800 (MC6800) схема
• HighPower HPC-420-302 420W на SG6105, LM339, UC3818 схема

К списку схем

К списку схем

К списку схем

К списку схем

К списку схем

К списку схем

К списку схем

К списку схем

К списку схем

К списку схем

Теги этой статьи

• asus
• chieftec
• codegen
• delux
• fsp
• master
• power
• блок
• питания
• схема

Близкие по теме статьи:

Схемы блоков питания ATX, сборка № 2.

35.1 K

asus, chieftec, codegen, delux, fsp, master, power

Читать

Схемы блоков питания ATX, сборка № 3.

29.1 K

asus, chieftec, codegen, delux, fsp, master, power

Читать

Схемы блоков питания ATX, сборка № 4, БП «Chieftec».

50.6 K

atx, chieftec, power, supply, блок, включается, не

Читать

Схемы блоков питания ATX, сборка № 6.

26.6 K

atx, delux, epsilon, fsp, hiper, microlab, powerman

Читать

Схемы блоков питания ATX, сборка № 7.

36.7 K

atx, codegen, espada, fsp, kme, sg6105, sunny

Читать

Интересное в новостях

04/08/2022 12:50

323

Из Крыма приехали волонтёры в Мариуполь и привезли гуманитарную помощь для оставшихся в городе жителей, немного пообщались с пожилыми жителями города, мамочками с детьми и другими, кто нуждается в помощи….

Читать полностью

26/07/2022 10:20

349

Украинский город Северодонецк российские войска «освободили» как Мариуполь. Июль 2022. Смотрим. Разрушения в Северодонеце наглядно демонстрируют, на что способна безжалостная российская артиллерия….

Читать полностью

22/07/2022 13:45

506

1. Приморский район, Черёмушки, часть первая 2. Приморский район, Черёмушки, часть вторая 3. Центральный район, Драмтеатр, улица Куинджи (Артёма) 4. Центральный район, рынок Азовский, МЖК, улица…

Читать полностью

Блоки питания, преобразователи напряжения, инверторы и зарядные устройства

Этот раздел посвящен силовой электронике. В данном разделе вы найдете схемы блоков питания, зарядных устройств, преобразователей напряжения, инверторов и др. Также, приглашаем всех в форум по блокам питания, стабилизаторам и ЗУ, где на ваши вопросы постараются ответить грамотные специалисты и участники форума.

Все подразделы Блоки питания Стабилизаторы напряжения Преобразователи напряжения, инверторы LED-драйверы Зарядные устройства Разное

Сортировка: ДатаПросмотрыКомментарии

Четыре импульсных блока питания на IR2153

В статье приводятся четыре схемы совершенно разных блоков питания, которые можно использовать для питания аудиоусилителей и не только

Сложность схемы: Средняя

Синхронный понижающий преобразователь LT3800 от компании Linear

Обзор и тестирование модуля синхронного понижающего преобразователя на основе контроллера LT3800 (Linear)

Обзор импульсных блоков питания и электронных трансформаторов. Часть 2

Фотографии, схемы, проверка 4-х преобразователей AC/DC и 1-го AC/AC.

Обзор импульсных блоков питания и электронных трансформаторов. Часть 4

Фотографии, схемы и проверка пяти преобразователей AC/DC, предназначенных для работы со светодиодами.

Обзор импульсных блоков питания и электронных трансформаторов. Часть 5

Фотографии, схемы и проверка характеристик шести преобразователей AC/DC.

РБП — регулируемый блок-приставка

В данной статье описывается регулируемый блок-приставка «заменяющий» ЛБП и работающий в комплекте с зарядным от ноутбука. Построена приставка на базе МС34063 по достаточно редкой топологии.

Сложность схемы: Средняя

Блоки питания

Переделка ATX в лабораторный БП

Описана схема переделки ATX компьютерного блока питания в регулируемый источник напряжения и тока с индикацией. Используется AVR-микроконтроллер

Электронный регулятор переменного напряжения

Лабораторный автотрансформатор практически незаменим для ремонта и наладки электронной аппаратуры.

Однако наличие гальванической связи с сетью повышает риск поражения электрическим током или выхода из строя измерительной аппаратуры, используемой при настройке. Предлагаемый электронный регулятор позволяет минимизировать эти риски и сделать процесс налаживания устройств более безопасным и удобным.

Цифровая часть Блока питания

В данной статье пойдет речь, об одной из разновидностей цифровых частей (вольтамперметров) для лабораторного блока питания (ЛБП). Идея собрать данную приставку появилась после публикации на канале Паяльник TV видео о сборке и работе конструктора лабораторного блока питания

Сложность схемы: Средняя

Блок питания / зарядное устройство

Сразу оговорюсь, что сделать БП можно и на другое максимальное выходное напряжение и ток, позже будет описано, почему и как это сделать (в схеме рассмотрен вариант 20В 5А). В данной конструкции может быть применён один из следующих дисплеев от сотовых телефонов Siemens: A70, A52, A55, C55 возможно еще от каких-то других которые мне не известны.

Сложность схемы: Средняя

Аварийный блок питания 5 вольт от 1.2 вольтового аккумулятора

Надежный аварийный блок питания от одного аккумулятора с интелектуальным зарядным устройством и сигнализацией на микроконтроллере PIC16F676. Предназначен для длительно (годами) эксплуатирующихся устройств, не допускающих даже кратковременного отсутствия питания.

Сложность схемы: Средняя

Аварийный блок питания от 1.2В аккумулятора, второй вариант

Улучшенный вариант аварийного блока с детальным описанием, назначением и принципом действия элементов схемы. А также схемы и практические советы радиолюбителям по созданию бесперебойного питания для своих конструкций.

Сложность схемы: Средняя

Простой блок питания 1.5 — 30В, 5А

Блок питания выполнен на основе двух микросхем и кроме них содержит всего несколько дискретных элементов. В связи с этим, он прост в изготовлении и настройке. В тоже время, блок питания отличается высокими показателями, такими как плавная регулировка напряжения в больших пределах, низкий коэффициент пульсаций, выходной ток до 5А с возможностью стабилизации тока, высокая надежность. Также, блок питания имеет защиту от короткого замыкания.

Простой блок питания 5В, 0.5А

Блок питания предназначен для питания стабилизированным напряжением 5В различных цифровых устройств с током потребления до 0,5 А

Сложность схемы: Простая

Блок питания 0…12 вольт

Блок питания работает от переменного напряжения 12 В. Выпрямитель собран на диодах Д1-Д4. Наибольший ток, отдаваемый блоком питания в нагрузку (до 300 mA) ограничен допустимым прямым током диодов выпрямителя.

Лабораторный источник питания на IGBT транзисторе

Источник питания позволяет регулировать выходное напряжение на нагрузке в диапазоне от 1 до 18В, а также ток в режиме ограничения/стабилизации от 0,03 до 4А. Четырёхпроводная схема подключения совместно с точной/грубой регулировкой позволяет устанавливать и поддерживать требуемые значения тока и напряжения на нагрузке с большой точностью.

Лабораторный БП на основе Простого и доступного БП

Схема лабораторного БП на основе «простого и доступного БП»

Сложность схемы: Средняя

Импульсный лабораторный блок питания на TL494

Рассмотрим не переделку блока питания от стационарного компьютера, а полностью изготовление блока питания со всеми необходимыми характеристиками и регулировками тока и напряжения, используя лишь некоторые детали БП компьютера, а также вариант корпуса для нашего устройства.

Сложность схемы: Сложная

Лабораторный блок питания 0…20 В

Сложность схемы: Средняя

Регулируемый БП с простым импульсным стабилизатором

Предлагаемая схема блока питания имеет регулируемый импульсный стабилизатор напряжения, что выгодно отличает ее от подобных схем с непрерывными стабилизаторами. Достоинствами схемы являются высокий КПД, отсутствие необходимости использовать громоздкий радиатор силового транзистора. При этом, сложность схемы находится примерно на уровне непрерывного стабилизатора.

Сложность схемы: Средняя

Регулируемый блок питания 0-20В 2А

Блок питания 0-18В, 0-300мА

Блок питания имеет два регулятора напряжения: грубо от 0 до 18 вольт и точно, в пределах двух вольт; защиту от короткого замыкания; защиту от перегрева регулирующего транзистора; светодиодную индикацию режимов работы; малое падение напряжения на токоизмерительном сопротивлении.

Сложность схемы: Средняя

Простой лабораторный источник питания

Однажды автору этой статьи понадобился достаточно мощный и надежный источник питания с регулируемым в широких пределах выходным напряжением. Изучив доступную литературу, он пришел к выводу, что предлагаемые для повторения устройства имеют недостатки: у линейных стабилизаторов большие габариты, у ШИМ стабилизаторов довольно узок диапазон регулирования. В результате был разработан источник питания, свободный от названных недостатков.

Сложность схемы: Средняя

Блок питания для домашней лаборатории

Блок питания собран по традиционной схеме, немного с необычным включением микросхемы. За счет такого включения удалось получить нижний предел выходного напряжения 30мВ., что на индикаторе отразится как 0В.

Блок питания 0…30В/5А с цифровой индикацией напряжения и тока

Описываемый блок питания предназначен для использования в радиолюбительской лаборатории. Несмотря на то, что в радиолюбительской литературе печаталось множество схем подобных устройств, данный блок питания не требователен к специализированным микросхемам и импортным элементам. В настоящее время вопрос приобретения микросхем по-прежнему актуален и в некоторых регионах, доставать их проблематично. Блок питания собран только из доступных деталей.

Сложность схемы: Средняя

Блок питания с индикацией на PIC-микроконтроллере

Лабораторный блок питания с цифровым вольтметром и амперметром служит мне уже полгода. Собран он в корпусе от компьютерного блока питания. К оформлению лицевой панели пока руки не доходят. Напряжение регулируется от 1,32 до 24,00 вольт, ток — до 3 ампер. Индикаторами служат 4-х цифровые светодиодные индикаторы с общим катодом

Сложность схемы: Средняя

Регулируемый источник питания 1.2…14В, 5А

При разработке блока питания с нуля, есть ряд критериев, таких как выходное напряжение, максимальный выходной ток. Но есть и другие факторы. Например, гальваническая развязка от сети. Это означает, что низкое напряжение берётся с сетевого трансформатора, что полностью исключает возможность попадания в низковольтную часть напряжения и сети. Блок питания от ПК не может этого обеспечить.

Сложность схемы: Средняя

Лабораторный блок питания 0-30В, 0-2А

В данной статье представлен проект моего лабораторного блока питания 30В/2А. Схема может выглядеть сложной, но это не так.

Блок питания 1…29 Вольт

Во многих современных стабилизаторах для улучшения их качественных показателей используют операционные усилители, обладающие большим коэффициентом усиления и стабильными характеристиками.

Сложность схемы: Средняя

Cтабилизированный источник питания 0…30В

Радиолюбителю приходиться иногда использовать напряжение 0,5 — 1 В. В данной, распространенной, схеме блока питания предложено решение, где нижний предел составляет 0В.

Сложность схемы: Средняя

Блок питания на 60 вольт 0.1А

Стабилизированный источник питания +40В, 1.2А

Этот источник питания применялся для питания любительского усилителя мощности ЗЧ и имеет неплохие параметры: выходное напряжение 40В, ток нагрузки 1.2А, коэффициент стабилизации >100.

Сложность схемы: Простая

Миниатюрный блок питания 5-12 В

Предлагаемый блок предназначен для питания от сети малогабаритных радиоэлектронных устройств (карманных радиоприемников, диктофонов, часов и т. д.). Выходное напряжение может быть выбрано в пределах от 5 до 12 В. Одно из достоинств блока — малые габариты: все его детали размещены в корпусе… сетевой вилки.

Сложность схемы: Средняя

БП с плавной регулировкой напряжения

Как известно, каждому радиолюбителю приходится сталкиваться с самыми различными напряжениями питания: 1.5, 3, 6, 12В. Предлагаю вам схему БП дающего постоянное напряжение от 1 до 12 В. А величина тока, потребляемого различными устройствами от этого БП может достигать 0,2-0,3 А. Главным преимуществом этого блока является то, что он не боится КЗ (коротких замыканий), что немаловажно для радиолюбителей, начинающих свою практику.

Сложность схемы: Простая

Самодельный регулируемый блок питания 0-30В

Сложность схемы: Средняя

Универсальные БП с защитой от перегрузок и К.З.

Предлагаю несколько несложных схем универсальных блоков питания для наладки, проверки и ремонта различного радио и электрооборудования. Предлагаемые блоки питания двухполярные, но можно использовать, конечно, и только один канал. Все блоки содержат схемы защиты от перегрузки и короткого замыкания (К.З.) на выходе. Здесь представлены разные варианты схем защиты – схема на реле, тиристоре и вообще без реле и тиристоров

Сложность схемы: Средняя

Универсальный блок питания

Применение микросхемы КР142ЕН12А (Б) и унифицированного трансформатора ТПП255-220-50 позволяет изготовить простой и надежный источник питания для различных бытовых устройств.

Сложность схемы: Простая

Мощный блок питания 13.6 V, 20 A

В радиолюбительской практике нередко возникает необходимость в мощном источнике питания с выходным напряжением автомобильной бортовой сети.

Сложность схемы: Средняя

Источник питания 5 Вольт, 21 Ампер

Лабораторный стенд питания, отдающий в нагрузку ток до 21 ампера, надежно работает при организации питания различных экспериментальных схем. Стабильность выходного напряжения и большой выходной ток делают удобным и надежным источник питания мощностью 110 ватт.

Сложность схемы: Простая

Обвеска КРЕН8А для тока до 7.5А

Зачастую радиолюбители сталкиваются с проблемой получить стабилизированный блок питания с большим током. Но простейшие кренки не выдерживают такие токи. Я предлагаю схему, которая может пропускать через себя ток до 7.5 Ампер при напряжении 12В ± 0.1В.

Мощный двухполярный стабилизированный блок питания 2х44 Вольт, 4 А на канал

В радиолюбительсой литературе неоднократно высказывалось мнение о необходимости питания УМЗЧ от стабилизированного источника питания для обеспечения более естественного его звучания. Действительно, при максимальной выходной мощности усилителя пульсации напряжения нестабилизированного источника могут достигать нескольких вольт. При этом напряжение питания может существенно снижаться за счет разряда конденсаторов фильтра

Сложность схемы: Средняя

Радиолюбительский блок питания

Рано или поздно перед радиолюбителем возникает проблема изготовления универсального блока питания (БП), который пригодился бы на «все случаи жизни». То есть имел достаточную мощность, надёжность и регулируемое в широких пределах выходное напряжение, к тому же защищал нагрузку от «чрезмерного потребления» тока при испытаниях и не боялся коротких замыканий.

Сложность схемы: Средняя

Импульсный блок питания УМЗЧ

Существует множество схем ИИП, особенно на просторах интернета, а вот рабочих мало, единицы. Сколько было собрано, сколько сожжено дорогостоящих полевых транзисторов и микросхем! Некоторые блоки удавалось заставить работать, некоторые нет. Приведенная ниже схема начинает работать сразу, некритична к выбору деталей, практически не дает помех, доступна для сборки даже начинающим радиолюбителям.

Мощный блок питания для усилителя НЧ

Сложность схемы: Простая

Блок питания лампового автомобильного УНЧ

Блок питания с гасящим конденсатором

Использование конденсаторов для понижения напряжения, подаваемого в нагрузку от осветительной сети, имеет давнюю историю. В 50-е годы радиолюбители широко применяли в бестрансформаторных источниках питания радиоприемников конденсаторы, которые включали последовательно в цепь нитей накала радиоламп. Это позволяло устранить гасящий резистор, являющийся источником тепла и нагрева всей конструкции

Сложность схемы: Простая

Блок питания СИ-БИ радиостанции

Блок питания антенного усилителя

Часто для питания антенного усилителя необходим источник стабилизированного напряжения 9…12 В с максимальным током нагрузки 20 мА. Можно, конечно, использовать источник питания усилителя телевизора, однако это не всегда удобно. Поэтому может понадобится автономный БП. А так как он должен обеспечивать надежную гальваническую развязку от сети, то использовать простой бестрансформаторный блок с гасящим конденсатором или резистором недопустимо

Блок питания на ТВК-110ЛМ

Сложность схемы: Средняя

Стабилизированный блок питания

Описываемый блок питания собран из доступных элементов. Он почти не требует налаживания, работает в широком интервале подводимого переменного напряжения, снабжен защитой от перегрузки по току.

Сложность схемы: Средняя

12 3 ДАЛЕЕ»

Блок питания ПК – схема, ремонт своими руками

Блок питания в компьютере (БП) – это самостоятельное импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока в ряд постоянных напряжений (+3,3 / +5 / +12 и -12) для питания материнской платы, видеокарты, винчестера и других блоков компьютера.

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами.

Фотография внешнего вида классического блока питания АТХ стационарного компьютера (десктопа).

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью сетевого шнура подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством проводов с разъемами подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Ремонт БП компьютера АТХ

Внимание! Во избежание вывода компьютера из строя расстыковка и подключение разъемов блока питания и других узлов внутри системного блока необходимо выполнять только после полного отключения компьютера от питающей сети (вынуть вилку из розетки или выключить выключатель в «Пилоте»).

Первое, что необходимо сделать, это проверить наличие напряжения в розетке и исправность удлинителя типа «Пилот» по свечению клавиши его выключателя. Далее нужно проверить, что шнур питания компьютера надежно вставлен в «Пилот» и системный блок и включен выключатель (при его наличии) на задней стенке системного блока.

Как найти неисправность БП нажимая кнопку «Пуск»

Если питание на компьютер подается, то на следующем шаге нужно глядя на кулер блока питания (виден за решеткой на задней стенке системного блока) нажать кнопку «Пуск» компьютера. Если лопасти кулера, хоть немного сдвинуться, значит, исправны фильтр, предохранитель, диодный мост и конденсаторы левой части структурной схемы, а также самостоятельный маломощный источник питания +5 B_SB.

В некоторых моделях БП кулер находится на плоской стороне и чтобы его увидеть, нужно снять левую боковую стенку системного блока.

Поворот на маленький угол и остановка крыльчатки кулера при нажатии на кнопку «Пуск» свидетельствует о том, что на мгновенье на выходе БП появляются выходные напряжения, после чего срабатывает защита, останавливающая работу БП. Защита настроена таким образом, что если величина тока по одному из выходных напряжений превысит заданный порог, то отключаются все напряжения.

Причиной перегрузки обычно является короткое замыкание в низковольтных цепях самого БП или в одном из блоков компьютера. Короткое замыкание обычно появляется при пробое в полупроводниковых приборах или изоляции в конденсаторах.

Для определения узла, в котором возникло короткое замыкание нужно отсоединить все разъемы БП от блоков компьютера, оставив только подключенные к материнской плате. После чего подключить компьютер к питающей сети и нажать кнопку «Пуск». Если кулер в БП завращался, значит, неисправен один из отключенных узлов. Для определения неисправного узла нужно их последовательно подключать к блоку питания.

Если БП, подключенный только к материнской плате не заработал, следует продолжить поиск неисправности и определить, какое из этих устройств неисправно.

Проверка БП компьютера

измерением величины сопротивления выходных цепей

При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.

Перед началом измерений БП должен быть отключен от питающей сети, и все его разъемы отсоединены от узлов системного блока. Мультиметр или тестер нужно включить в режим измерения сопротивления и выбрать предел 200 Ом. Общий провод прибора подключить к контакту разъема, к которому подходит черный провод. Концом второго щупа по очереди прикасаются к контактам, в соответствии с таблицей.

Таблица сопротивлений между выводами БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	GND
Цвет провода	оранжевый	красный	желтый	синий	фиолетовый	черный
Сопротивление должно быть более, Ом	6,5	20	130	98	46	—
Наиболее вероятные значения, Ом	7, 15, 32, ∞	50, 96, 200, ∞	136, 264, ∞	98,195, ∞	46, 98, ∞	—

В таблице приведены обобщенные данные, полученные в результате измерения величины сопротивления выходных цепей 20 исправных БП компьютеров разных мощностей, производителей и годов выпуска.

Для возможности подключения БП для проверки без нагрузки внутри блока на некоторых выходах устанавливают нагрузочные резисторы, номинал которых зависит от мощности блока питания и решения производителя. Поэтому измеренное сопротивление может колебаться в большом диапазоне, но не должно быть ниже допустимого.

Если нагрузочный резистор в цепи не установлен, то показания омметра будут изменяться от малой величины до бесконечности. Это связано с зарядкой фильтрующего электролитического конденсатора от омметра и свидетельствует о том, что конденсатор исправный. Если поменять местами щупы, то будет наблюдаться аналогичная картина. Если сопротивление велико и не изменяется, то возможно в обрыве находится конденсатор.

Сопротивление меньше допустимого свидетельствует о наличии короткого замыкания, которое может быть вызвано пробоем изоляции в электролитическом конденсаторе или выпрямляющего диода. Для определения неисправной детали придется вскрыть блок питания и отпаять от схемы один конец фильтрующего дросселя этой цепи. Далее проверить сопротивление до и после дросселя. Если после него, то замыкание в конденсаторе, проводах, между дорожками печатной платы, а если до него, то пробит выпрямительный диод.

Поиск неисправности БП внешним осмотром

Первоначально следует внимательно осмотреть все детали, обратив особое внимание на целостность геометрии электролитических конденсаторов. Как правило, из-за тяжелого температурного режима электролитические конденсаторы, выходят из строя чаще всего. Около 50% отказов блоков питания связано именно с неисправностью конденсаторов. Зачастую вздутие конденсаторов является следствием плохой работы кулера. Смазка подшипников кулера вырабатывается и обороты падают. Эффективность охлаждения деталей блока питания снижается, и они перегреваются. Поэтому при первых признаках неисправности кулера блока питания, обычно появляется дополнительный акустический шум, нужно почистить от пыли и смазать кулер.

Если корпус конденсатора вздулся или видны следы вытекшего электролита, то отказ конденсатора очевиден и его следует заменить исправным. Вздувается конденсатор в случае пробоя изоляции. Но бывает, внешних признаков отказа нет, а уровень пульсаций выходного напряжения большей. В таких случаях конденсатор неисправен по причине отсутствия контакта между его выводом и обкладки внутри него, как говорят, конденсатор в обрыве. Проверить конденсатор на обрыв можно с помощью любого тестера в режиме измерения сопротивления. Технология проверки конденсаторов представлена в статье сайта «Измерение сопротивления».

Далее осматриваются остальные элементы, предохранитель, резисторы и полупроводниковые приборы. В предохранителе внутри вдоль по центру должна проходить тонкая металлическая проволочка, иногда с утолщением в середине. Если проволочки не видно, то, скорее всего она перегорела. Для точной проверки предохранителя нужно его прозвонить омметром. Если предохранитель перегорел, то его нужно заменить новым или отремонтировать. Прежде, чем производить замену, для проверки блока питания можно перегоревший предохранитель не выпаивать из платы, а припаять к его выводам жилку медного провода диаметром 0,18 мм. Если при включении блока питания в сеть проводок не перегорит, то тогда уже есть смысл заменять предохранитель исправным.

Как проверить исправность БП замыканием контактов PG и GND

Если материнскую плату можно проверить только подключив к заведомо исправному БП, то блок питания можно проверить отдельно с помощью блока нагрузок или запустить с помощью соединения контактов +5 В PG и GND между собой.

От блока питания на материнскую плату питающие напряжения подаются с помощью 20 или 24 контактного разъема и 4 или 6 контактного. Для надежности разъемы имеют защелки. Для того, чтобы вынуть разъемы из материнской платы нужно пальцем нажать наверх защелки одновременно, прилагая довольно большое усилие, покачивая из стороны в сторону, вытащить ответную часть.

Далее нужно закоротить между собой, отрезком провода, можно и металлической канцелярской скрепкой, два вывода в разъеме, снятой с материнской платы. Провода расположены со стороны защелки. На фотографиях место установки перемычки обозначено желтым цветом.

Если разъем имеет 20 контактов, то соединять между собой нужно вывод 14 (провод зеленого цвета, в некоторых блоках питания может быть серый, POWER ON) и вывод 15 (провод черного цвета, GND).

Если разъем имеет 24 контакта, то соединять между собой нужно вывод 16 (зеленого зеленого, в некоторых блоках питания провод может быть серого цвета, POWER ON) и вывод 17 (черный провод GND).

Если крыльчатка в кулере блока питания завращается, то блок питания АТХ можно считать работоспособным, и, следовательно, причина неработящего компьютера находится в других блоках. Но такая проверка не гарантирует стабильную работу компьютера в целом, так как отклонения выходных напряжений могут быть больше допустимых.

Проверка БП компьютера

измерением напряжений и уровня пульсаций

После ремонта БП или в случае нестабильной работы компьютера для полной уверенности в исправности блока питания, необходимо его подключить к блоку нагрузок и измерять уровень выходных напряжений и размах пульсаций. Отклонение величин напряжений и размаха пульсаций на выходе блока питания не должны превышать значений, приведенных в таблице.

Можно обойтись и без блока нагрузок измеряв напряжение и уровень пульсаций непосредственно на выводах разъемов БП в работающем компьютере.

Таблица выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	+5,0 PG	GND
Цвет провода	оранжевый	красный	желтый	синий	фиолетовый	серый	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	–	–
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	+3,00	–
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	+6,00	–
Размах пульсации не более, мВ	50	50	120	120	120	120	–

При измерении напряжений мультиметром «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» к нужным контактам разъема.

Напряжение +5 В SB (Stand-by), фиолетовый провод – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современных компьютерах отсутствует. Поэтому в блоках питания последних моделей этого напряжения может не быть.

Как заменить предохранитель в БП компьютера

Обычно в компьютерных блоках питания устанавливается трубчатый стеклянный плавкий предохранитель, рассчитанный на ток защиты 6,3 А. Для надежности и компактности предохранитель впаивают непосредственно в печатную плату. Для этого применяются специальные предохранители, имеющие выводы для запайки. Предохранитель обычно устанавливают в горизонтальном положении рядом с сетевым фильтром и его легко обнаружить по внешнему виду.

Но иногда встречаются блоки питания, в которых предохранитель установлен в вертикальном положении и на него надета термоусаживаемая трубка, как на фотографии выше. В результате обнаружить его затруднительно. Но помогает надпись, нанесенная на печатной плате рядом с предохранителем: F1 – так обозначается предохранитель на электрических схемах. Рядом с предохранителем может быть также указан ток, на который он рассчитан, на представленной плате указан ток 6,3 А.

При ремонте блока питания и проверке вертикально установленного предохранителя с помощью мультиметра был обнаружен его обрыв. После выпаивания предохранителя и снятия термоусаживаемой трубки стало очевидно, что он перегорел. Стеклянная трубка изнутри вся была покрыта черным налетом от перегоревшей проволоки.

Предохранители с проволочными выводами встречается редко, но их можно с успехом заменить обычными 6,3 амперными, припаяв к чашечкам с торцов одножильные кусочки медного провода диаметром 0,5-0,7 мм.

Останется только запаять подготовленный предохранитель в печатную плату блока питания и проверить его на работоспособность.

Если при включении блока питания предохранитель сгорел повторно, то значит, имеет место отказ других радиоэлементов, обычно пробой переходов в ключевых транзисторах. Ремонтировать блок питания с такой неисправностью требует высокой квалификации и экономически не целесообразен. Замена предохранителя, рассчитанного на больший ток защиты, чем 6,3 А не приведет к положительному результату. Предохранитель все равно перегорит.

Поиск в БП неисправных электролитических конденсаторов

Очень часто отказ блока питания, и как результат нестабильная работа компьютера в целом, происходит по причине вздутия корпусов электролитических конденсаторов. Для защиты от взрыва, на торце электролитических конденсаторов делаются надсечки. При возрастании давления внутри конденсатора происходит вздутие или разрыв корпуса в месте надсечки и по этому признаку легко найти отказавший конденсатор. Основной причиной выхода из строя конденсаторов является их перегрев из-за неисправности кулера или превышения допустимого напряжения.

На фотографии видно, что у конденсатора, находящегося с левой стороны, торец плоский, а у правого – вздутый, со следами подтекшего электролита. Такой конденсатор вышел из строя и подлежит замене. В блоке питания обычно выходят из строя электролитические конденсаторы по шине питания +5 В, так как устанавливаются с малым запасом по напряжению, всего на 6,3 В. Встречал случаи, когда все конденсаторы в блоке питания по цепи +5 В были вздутые.

При замене конденсаторов по цепи питания 5 В рекомендую устанавливаю конденсаторы, которые рассчитаны на напряжение не мене, чем на 10 В. Чем на большее напряжение рассчитан конденсатор, тем лучше, главное, чтобы по габаритам вписался в место установки. В случае, если конденсатор с большим напряжение не вмещается из-за размеров, можно установить конденсатор меньшей емкости, но рассчитанный на большее напряжение. Все равно емкость установленных на заводе конденсаторов имеет большой запас и такая замена не ухудшит работу блока питания и компьютера в целом.

Чем емкость устанавливаемого конденсатора больше, тем лучше. Так что при замене лучше выбирать конденсатор, рассчитанный на большее напряжение и емкость, чем у вышедшего из строя. Заменить вышедший из строя конденсатор в блоке питания не сложно, при наличии навыков работы с паяльником. Технике пайки посвящена статья сайта «Как паять паяльником».

Нет смысла заменять электролитические конденсаторы в блоке питания, если они все вспучились. Это значит, что вышла из строя схема стабилизации выходного напряжения, и на конденсаторы было подано напряжение, превышающее допустимое. Такой блок питания можно отремонтировать, только имея профессиональное образование и измерительные приборы, но экономически такой ремонт не целесообразен.

Главное при ремонте БП не забывать, что электролитические конденсаторы имеют полярность. Со стороны отрицательного вывода на корпусе конденсатора имеется маркировка, в виде широкой светлой вертикальной полосы, как показано на фото выше. На печатной плате отверстие для отрицательного вывода конденсатора расположено в зоне маркировки белого (черного) полукруга или отверстие для положительного вывода обозначается знаком «+».

Проверка дросселя групповой стабилизации БП АТХ

Если из системного блока компьютера вдруг запахло гарью, то одной из причин может быть перегрев дросселя групповой стабилизации в БП или подгоревшая обмотка одного из кулеров. При этом компьютер обычно продолжает нормально работать. Если после вскрытия системного блока и осмотра все кулеры вращаются, то значит, неисправен дроссель. Компьютер необходимо сразу выключить и заняться ремонтом.

На фотографии показан БП компьютера со снятой крышкой, в центре которой виден дроссель, покрытый изоляцией зеленого цвета, подгоревшей сверху. Когда я подключил этот БП к нагрузке и подал на него питающее напряжение, то через пару минут из дросселя пошла тонкая струйка дыма. Проверка показала, что все выходные напряжения в допуске и размах пульсаций не превышает допустимый.

Через дроссель проходит ток всех питающих компьютер напряжений и очевидно, что произошло нарушение изоляции проводов обмоток вследствие чего, они закоротили между собой.

Обмотки можно перемотать на этот же сердечник, но в результате сильного нагрева магнитодиэлектрик сердечника может потерять добротность, в результате из-за больших токов Фуко будет нагреваться даже при целых обмотках. Поэтому рекомендую установить новый дроссель. Если аналога нет, то нужно посчитать витки обмоток, сматывая их на сгоревшем дросселе, и намотать изолированным проводом такого же сечения на новом сердечнике. При этом нужно соблюдать направление обмоток.

Проверка других элементов БП

Резисторы и простые конденсаторы не должны иметь потемнений и нагаров. Корпуса полупроводниковых приборов должны быть целыми, без сколов и трещин. При самостоятельном ремонте целесообразно выполнить замену только элементов, отображенных на структурной схеме. Если потемнела краска на резисторе, или развалился транзистор, то менять их бессмысленно, так как, скорее всего это следствие выхода из строя других элементов, которые без приборов не обнаружить. Потемневший корпус резистора не всегда свидетельствует о его неисправности. Вполне возможно просто потемнела только краска, а сопротивление резистора в норме.

Павел 02.07.2017

Здравствуйте.
У меня такой вопрос. Я заменил в блоке питания компьютера (Hiper 630Вт) электролитические конденсаторы, но не уверен, что всё правильно сделал в плане выбора конденсаторов.
Пару лет назад в нём вздулся один конденсатор и засвистел (издавал писк при включении ПК). Я заменил его на точно такой же, и по напряжению, и по ёмкости, и по градусам, а именно [10V 2200µF 105°С].
Спустя примерно 2 года заменённый мной конденсатор опять вышел из строя. ПК перестал запускаться, в Б/П появились щелчки при включении.
Разобрав Б/П я увидел, что опять вздулся замененный мной конденсатор и ещё один поменьше на [10V 1000µF 105С°] , расположенный рядом. Я их оба заменил на такие: [10V 3300µF 105°], взяв со старой ненужной донорской материнки. После процедуры замены Б/П сразу же заработал, всё пока что нормально.
В момент написания письма ПК работает на этом самом Б/П, но меня всё же беспокоит следующее:
— нормально такое увеличение ёмкости (более чем на 20%) сразу на двух конденсаторах, или посоветуете перепаять на такие же значения, как были с завода, и опять быть готовым к планируемой поломке?
— или переделать наоборот: купить конденсаторы с более высоким напряжением, а ёмкость оставить 2200 µF? Я в интернете искал по этому вопросу, и люди делятся 50/50. Кто-то говорит увеличивать ёмкость можно, а напряжение нельзя, кто-то говорит наоборот. Также советы меняются в зависимости от того, где именно перегорели конденсаторы: на материнской плате, в цепи питания процессора, либо в блоке питания ПК. Я уже не знаю кого слушать… Где правда? Заранее спасибо.
С уважением, Павел.

Александр

Здравствуйте, Павел.
При замене фильтрующих конденсаторов в любых блоках питания и материнских платах нужно руководствоваться тремя правилами:
– чем емкость больше, тем лучше будет фильтрация питающего напряжения;
– чем рабочее напряжение конденсатора выше, тем надежнее;
– чем рабочая температура конденсатора выше, тем надежнее.
Таким образом для Вашего случая лучше установить конденсатор такой же емкости, но рассчитанный на большее напряжение. Как раз конденсаторы и вспучивается из-за пробоя изоляции между его обкладками внутри. А если позволяет место, то и на большую емкость.
Дело в том, что со временем емкость электролитических конденсаторов уменьшается и как раз запас по емкости обеспечит стабильную работу на более длительный срок службы изделия в целом.
Я, например, на материнках и блоках питания при замене конденсаторов всегда устанавливаю вместо 6,3 В на 10 или 15 В, а если позволяет место, то и на большую емкость. Притом ограничений нет, можно вместо 1000 µF установить даже 4000 µF, будет только лучше.

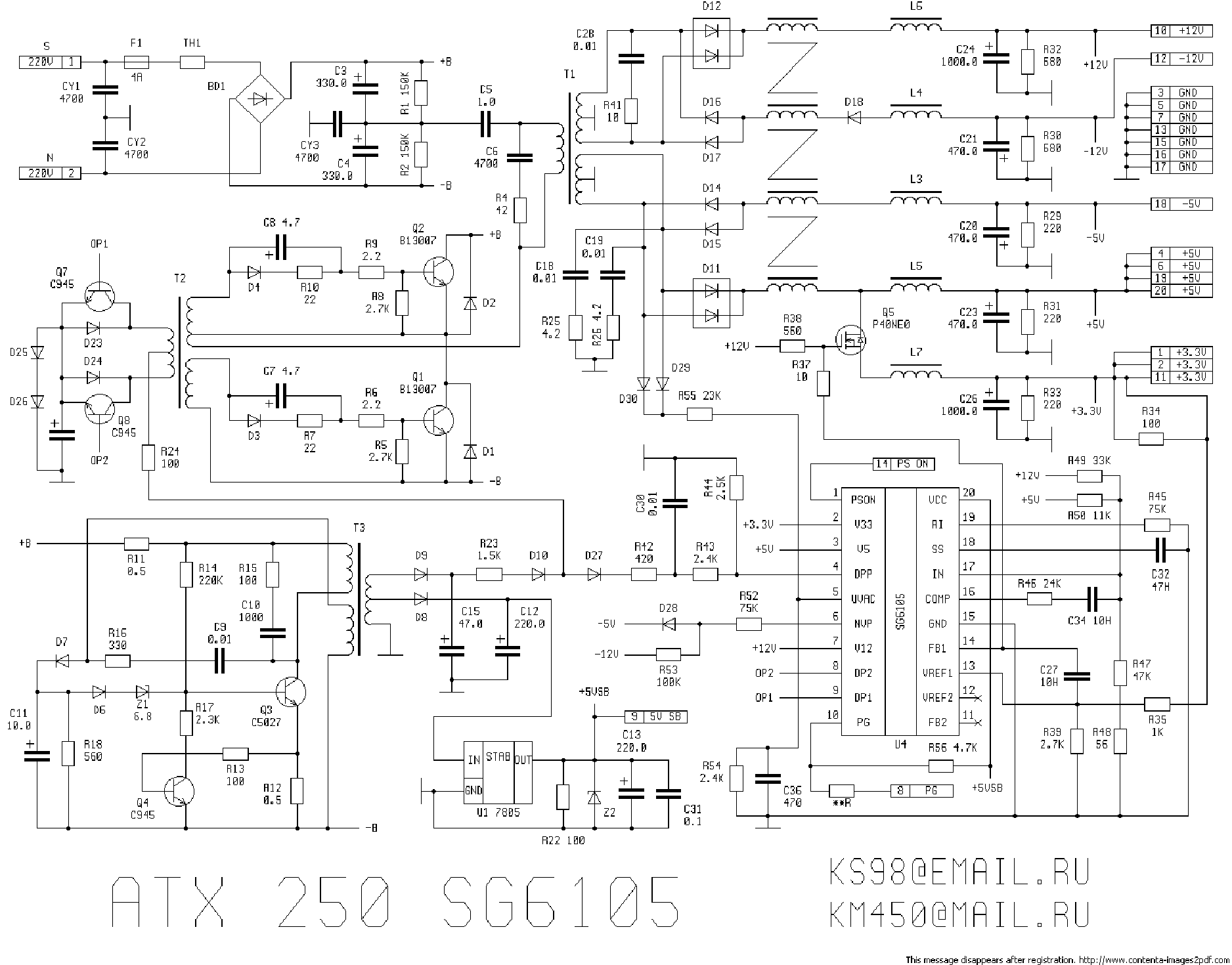

Электрическая схема блока питания компьютера 600w

Современные блоки питания для ПК являются довольно сложными устройствами. При покупке компьютера мало кто обращает внимание на марку предустановленного в системе БП. Впоследствии некачественное или недостаточное питание может вызвать ошибки в программной среде, стать причиной потери данных на носителях и даже привести к выходу из строя электроники ПК. Понимание хотя бы базовых основ и принципов функционирования блоков питания, а также умение определить качественное изделие позволит избежать различных проблем и поможет обеспечить долговременную и бесперебойную работу любого компьютера. Компьютерный блок питания состоит из нескольких основных узлов. Детальная схема устройства представлена на рисунке.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Устройство и принципиальная схема блока питания для компьютера
• Cхемы компьютерных блоков питания ATX
• Компьютерный блок питания
• Виды электрических схем блока питания компьютера
• Ремонт блока питания компьютера своими руками
• Схемы компьютерных блоков питания ATX, AT и ноутбуков
• Блоки питания для ПК: принципы работы и основные узлы
• Лабораторный источник питания из блока ATX компьютера. Блок питания для питания схемы
• Устройство и принцип работы блока питания ATX

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Блок питания АТХ пособие по ремонту часть1

Устройство и принципиальная схема блока питания для компьютера

Модератор: Ozzy. Андрей Терешкин. Maxim Skridonenko. Сейчас этот форум просматривают: Google [Bot] и гости: 8. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел.

Предыдущее посещение: менее минуты назад Текущее время: 10 окт , Ремонт блоков питания Модератор: Ozzy. Ремонт блоков питания. Новое обращение администрации ресурса. Схемы блоков питания [ На страницу: 1 , 2 ].

Кто какие защитные лампы использует к первичке мощьных БП. Как правильно измерить пульсации питающего напряжения?

Вчера, Radio Вчера, Optium. Thermaltake TR2 Bronze W опознать резисторы. Corsair AXi. Thermaltake Toughpower W не включается с нагрузкой. Сгорел Thermaltake Toughpower W. Мост точно и резистор выгорел. VX Plus Aerocool — пищит осн.

HuntKey LW опознать дежурку. Foxline W FLS не включается. PavilionDV6 не знаю сгорела микросхема в блоке питания. Не включаются KSAC Завышеное вых. Ремонт БП на AT А что необходимо приобрести для ремонта БП [ На страницу: 1 , 2 , 3 , 4 ]. Тестер блоков питания [ На страницу: 1 , 2 , 3 , 4 ]. Ремонт Corsair RMI. Опознать номинал резистора по цвет. Chieftec apssb. ТВ hyundai h-ledvd32v6 не корректно работает блок питания. Помогите опознать резистор в блоке питания AeroCool VX Сooler master w не стартует.

Чем заменить транзистор ZXTP Бп Zalman zmgvm не запускается. О быстрых методах нахождения неисправности по цепи ОС вторички. Corsair HX нет запуска. JBL Flip 4 не заряжается. Помогите опознать радиодетали. Включение БП без материнской платы. Кто сейчас на конференции.

Cхемы компьютерных блоков питания ATX

Сегодня комплектующие для десктопного ПК устаревают очень быстро. Единственным исключением является блок питания БП. Конструкция этого устройства не претерпела серьезных изменений за последние 15 лет, когда на рынке появились БП форм-фактора ATX. Принцип работы и принципиальная схема блока питания для компьютера мало чем отличаются у всех производителей. Типовая схема компьютерного блока питания стандарта ATX показана ниже. Сигнал к началу работы этого элемента поступает с материнской платы.

В ней вы найдете типовые схемы блоков питания для компьютеров, как W CFTG-DF и Chieftec W CFTG-DF; CFTCS.

Компьютерный блок питания

Если блок питания вашего компьютера вышел из строя, не спешите расстраиваться, как показывает практика, в большинстве случаев ремонт может быть выполнен своими силами. Прежде чем перейти непосредственно к методике, рассмотрим структурную схему БП и приведем перечень возможных неисправностей, это существенно упростит задачу. Для проведения ремонта нам также понадобится знать распиновку главного штекера БП main power connector , она показана ниже. Сделать это можно при помощи обычной перемычки. Заметим, что у некоторых устройств цветовая маркировка может отличаться от стандартной, как правило, этим грешат неизвестные производители из поднебесной. Необходимо предупредить, что включение импульсных БП без нагрузки существенно сокращает их срок службы и даже может стать причиной поломки. Поэтому мы рекомендуем собрать простой блок нагрузок, его схема показана на рисунке. Охлаждение для сопротивлений можно выполнить из алюминиевого швеллера. Перечислим наиболее распространенные неисправности, характерные для импульсных БП системных блоков:.

Виды электрических схем блока питания компьютера

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Что-то не так?

Начнем с основ. Блок питания в компьютере выполняет три функции.

Ремонт блока питания компьютера своими руками

Подводя итог всему сказанному, для полноты картины приведем в качества примера полное описание принципиальной схемы для одного из ваттных импульсных блоков питания производство Тайвань PSC рис. Рисунок На выходе выпрямителя BR1 включены сглаживающие емкости фильтра С1, С2. Терморезистор THR ограничивает начальный бросок зарядного тока этих конденсаторов. Высокооомные резисторы R1, R2, шунтирующие конденсаторы С1, С2 являются симметрирующими выравнивают напряжения на С1 и С2 , а также обеспечивают разрядку этих конденсаторов после выключения импульсного блока питания из сети.

Схемы компьютерных блоков питания ATX, AT и ноутбуков

Производя ремонт компьютеров очень часто приходится заглядывать под крышку БП: осматривать его узлы, замерять напряжения, иногда перепаивать компоненты. Блоки питания компьютеров, являясь высоковольтными силовыми устройствами, выходят из строя намного чаще других комплектующих компьютера. Не зависимо от производителя и цены, устройство и принцип работы блока питания ATX неизменны. Схематически устройство блока питания компьютера можно разделить на:. Входная цепь состоит из сетевого фильтра гасящего помехи в сети от работы БП. Сетевой выпрямитель блока питания компьютера включает в себя диодную сборку мост и выпрямительные конденсаторы.

Prime W Titanium Fanless отличается бесшумностью своей работы, что делает его Часть. Виды электрических схем блока питания компьютера.

Блоки питания для ПК: принципы работы и основные узлы

Итак, давайте рассмотрим схему преобразователя повышенной Проблема следующая, у меня в штатном блоке питания нехватает «хвостиков» для. Блоки питания Thermaltake Toughpower W.

Лабораторный источник питания из блока ATX компьютера. Блок питания для питания схемы

ВИДЕО ПО ТЕМЕ: Ремонт блока питания компьютера и его устройство

Модератор: Ozzy. Андрей Терешкин. Maxim Skridonenko. Сейчас этот форум просматривают: Google [Bot] и гости: 8.

И действительно: мало кто обращает внимание при покупке домашнего компьютера на данный, не маловажный узел. А зря.

Устройство и принцип работы блока питания ATX

Схема подключения нагрузок для проверки исправности блоков питания. . Проблема такая — Thermaltake TRW,. На фоне такого стремительного развития компьютеров блоки питания изменились. Структурная схема блока питания. Кроме того, устройство.

В данном разделе представлены схемы блоков питания стандарта ATX настольных компьютеров. Пополнение данного раздела будет производиться по мере возможности. Если у вас появится желание добавить отсутствующую здесь схему для дальнейшего совместного использования можете присылать схемы на admin zremcom.

Отремонтировать блок питания компьютера своими руками: как самостоятельно починить БП

В современных десктопах предусмотрена защита от перепадов напряжения в электрической сети. Однако нередки случаи, когда она оказывается недостаточной. Первое, что страдает при этом — блок питания.

При наличии хотя бы минимального опыта в починке электроприборов, ремонт блока питания компьютера можно пробовать выполнить своими руками.

Первые признаки неисправности

Ситуация, когда системник вообще не включается, является критической. Обычно ей предшествует ряд первичных признаков, свидетельствующих о неисправности устройства, формирующего получаемое из электросети напряжение. К ним относятся:

• усиление шума при работе компьютера и появление посторонних звуков

• непривычно медленное включение компьютера
• самопроизвольное появление экрана BIOS, отключение компьютера.

При появлении хотя бы одного из указанных признаков, необходимо проверить БП

Проверка работоспособности

Предварительную проверку работоспособности устройства можно выполнить без разборки и использования каких-либо специальных тестирующих приборов. Для этого достаточно отключить все разъемы компьютера, за исключением контактов БП и центрального процессора, а затем повторить попытку включения.

Более надежный метод проверки заключается в замерах напряжения на проводах, идущих к материнской плате. Тестирование выполняется при помощи специального прибора – мультиметра (цифрового вольтметра). В приведенной ниже таблице указаны допустимые значения напряжения:

Фото 1. Таблица допустимых величин напряжения

Все измерения необходимо производить под нагрузкой (при включенном ПК).

Как исправить поломку своими силами

Впрочем, прежде чем тратить деньги на покупку новой запчасти, есть смысл попытаться отремонтировать старую.

Большинство импульсных БП можно починить. Ремонт в домашних условиях выполняется по следующей схеме:

• снятие устройства с ПК (для этого необходимо отпустить четыре крепящих винта и осторожно извлечь узел из корпуса)
• разборка БП (снятие кожуха)
• удаление пыли (феном или пылесосом)
• осмотр схемы блока питания, выяснение причины неисправности и проведение мероприятий по ее устранению
• проверка работы вентилятора системы охлаждения и проведение его профилактики.

Причины неисправности и способы их устранения

У всех блоков питания – похожая конструкция и функциональная схема. Стандартная схема импульсных БП (АТХ) выглядит следующим образом:

Фото 2. Схема АТХ

Наиболее частой причиной выхода их строя блока питания десктопа является:

• перегоревший предохранитель
• вздувшиеся электролитические конденсаторы
• выход из строя диодного моста.

Вышеперечисленные проблемы можно устранить своими руками. Из инструментов потребуются отвертка и паяльник.

Следует отметить, что нередко поломка блока питания десктопа, является следствием заклинивания вентилятора системы охлаждения. Поэтому, наряду с устранением основной неисправности БП, обязательно следует выполнять профилактику кулера. Для этого вентилятор необходимо снять, разобрать, почистить и смазать.

Самостоятельный ремонт

Первое, что следует проверить в неисправном устройстве – это предохранитель на входе (смотри схему фото 2). Чаще всего его впаивают в печатную плату, но в некоторых случаях для этого предусмотрены специальные посадочные гнезда.

Предохранители могут гореть в результате короткого замыкания или из-за работы устройства под повышенной нагрузкой. Заменить сгоревший элемент можно на аналогичный либо на предохранитель с большим током срабатывания (но не более, чем на 1 ампер!). Нет смысла ставить предохранитель меньшей силы — он непременно сгорит.

Следующим в схеме блока питания идет сетевой фильтр. Он построен на импульсном высокочастотном трансформаторе, диодном мосте и конденсаторах.

Вздутые электролитические конденсаторы хорошо заметны при визуальном осмотре.

Фото 3. Вздувшиеся конденсаторы

Пришедшие в негодность конденсаторы можно заменить на аналогичные по емкости, с таким же или большим работающим напряжением. В данном случае главное, чтобы:

• габарит позволил установить новый комплектующий на плате
• соблюдалась полярность.

Исправность диодного моста проверяется с использованием омметра. При подключении к рабочему диоду прибор покажет сопротивление примерно 500 Ом в одном положении, а при инверсном подключении оно будет стремиться к бесконечности. В противном случае элемент нуждается в замене.

В каких случаях не стоит пытаться отремонтировать БП своими руками

Определив самостоятельно причину неисправности блока питания и устранив ее, следует скрупулезно вновь проверить уровень всех напряжений. Только после этого приступать к установке его на место.

Если показатели не соответствуют норме, значит, скорее всего, неисправность вызвана нарушениями в схеме питающего напряжения или другими причинами, установить которые в домашних условиях, без специального профессионального оборудования просто невозможно. В этом случае будет разумным обратиться за помощью к профессионалам.

Нет смысла делать самостоятельный ремонт, если вздулись все конденсаторы, или большая часть из них. Это означает, что причина неисправности — в других узлах схемы, которую сможет установить только квалифицированный мастер сервисного центра.

Не нужно пытаться отремонтировать своими руками блок питания, если в нем подгорел резистор или транзистор (это также всего лишь является свидетельством выхода из строя других элементов схемы).

2.3. Структурная схема. Импульсные блоки питания для IBM PC

2.3. Структурная схема. Импульсные блоки питания для IBM PC

ВикиЧтение

Импульсные блоки питания для IBM PC
Куличков Александр Васильевич

Содержание

2.3. Структурная схема

Структурная схема импульсного блока питания персонального компьютера конструктива ATX приведена на рис.  2.1.

Рис. 2.1. Структурная схема импульсного блока питания фирмы DTK конструктива ATX

Входное переменное напряжение 220 В, 50 Гц поступает на входной каскад импульсного преобразователя напряжения – на сетевой фильтр. Этот узел предназначен для подавления помех, возникающих в промышленной сети переменного тока и проникающих на вход данного источника питания. В направлении от данного источника питания в сеть распространяются помехи, производимые самим преобразователем и частично импульсными устройствами электронной схемы вычислительного средства. Помеха такого рода является кондуктивной, то есть может распространяться в проводах питающей сети и по проводникам вторичного питания источника. Помехи, распространяющиеся по проводам, могут быть симметричными и несимметричными. Так как заранее вид помехи предсказать трудно, то схема фильтра строится в расчете на подавление обоих видов помех.

К выходу сетевого фильтра подключается выпрямитель, выполненный по двухполупериодной схеме. В его состав входит селектор входного питающего напряжения – переключатель, установленный в корпусе источника питания. Позиции переключателя обозначены на его движке. Положение переключателя определяется по маркировке, которая видна через специальное окошко. С его помощью осуществляется выбор номинала напряжения питающей сети 115 или 220 В. Нагрузкой выпрямителя являются: полумостовой усилитель мощности основного высокочастотного преобразователя напряжения первичной сети и маломощная схема автогенераторного вспомогательного источника.

Во вторичную цепь АВИ включена схема линейного параметрического стабилизатора для формирования напряжения +5 В, обеспечивающая питание элементов компьютера в течение дежурного режима.

Для гальванической развязки с вторичными напряжениями питания к усилителю мощности подключен импульсный трансформатор Т3. Позиционное обозначение трансформатора соответствует принципиальной схеме источника питания. Импульсные напряжения с вторичных обмоток трансформатора поступают на блок выпрямителей. В схемах выпрямителей вторичных напряжений используются диоды различных модификаций, что определяется номинальной токовой нагрузкой каждого отдельного канала. Во вторичном канале напряжения +3,3 В введен дополнительный стабилизатор. Регулировка и подстройка номиналов вторичных напряжений по всем каналам осуществляется с помощью системы обратной связи, вход которой подключен к выходам блока фильтров.

Для управления работой усилителя мощности в цепи обратной связи применен каскад широтно-импульсного модулятора длительности импульсов возбуждения. После сравнения поступившего сигнала с эталонным уровнем, ШИМ каскад формирует сигналы об увеличении поступления энергии во вторичную цепь или о ее сокращении. В соответствии с этим производится модуляция длительности импульсов, которые через согласующий каскад, усиливающий их, подаются на входные цепи усилителя мощности.

Воздействие на ШИМ регулятор оказывается не только при изменении вторичных напряжений в пределах диапазона регулирования, соответствующего нормальной работе, но и в случае возникновения экстренной ситуации (неконтролируемого увеличения или снижения напряжений на нагрузке). Ключевая СИП воздействует на ШИМ модулятор, блокируя его работу в случае возникновения аномальных процессов в цепи нагрузки.

Данный текст является ознакомительным фрагментом.

1.7.4. Схема импульсного стабилизатора

1.7.4. Схема импульсного стабилизатора Схема импульсного стабилизатора ненамного сложней обычного (рис. 1.9), но она более сложная в настройке. Поэтому недостаточно опытным радиолюбителям, не знающим правил работы с высоким напряжением (в частности, никогда не работать в

3.1.1. Электрическая схема электронных часов на ЖКИ

3.1.1. Электрическая схема электронных часов на ЖКИ Жидкокристаллический индикатор представляет собой две плоские пластинки из стекла, склеенные по периметру таким образом, чтобы между стеклами оставался промежуток, его заполняют специальными жидкими кристаллами. На

3.5.3. Расширенная схема акустического датчика

3.5.3. Расширенная схема акустического датчика Регулировка усиления слабых сигналов с микрофона ВМ1 осуществляется переменным резистором R6 (см. рис. 3.9). Чем меньше сопротивление данного резистора, тем больше усиление транзисторного каскада на транзисторе VT1. При

4.4.2. Электрическая схема таймера

4.4.2. Электрическая схема таймера При подключении ЭМТ к сети 220 В через ограничительный резистор R1 напряжение поступает на катушку К1 (имеющую сопротивление 3,9 кОм). С помощью системы шестеренок и приложенного к этой катушке напряжения (с помощью электромагнитной индукции)

2.6. Схема чувствительного видеоусилителя

2.6. Схема чувствительного видеоусилителя Тем, кто занимается применением схем видеоконтроля на ограниченном участке, будет полезен этот материал. Касаясь возможных вариантов обеспечения охраны в замкнутых помещениях, еще раз хочу отметить, что не всегда рентабельно

Проект 2: Схема интерфейса

Проект 2: Схема интерфейса Основой схемы интерфейса является дешифратор 4028. ИС 4028 считывает двоично-десятичный код логики низкого уровня с выхода ИС 74LS373, расположенной на плате УРР, и выдает соответствующие сигналы высокого уровня (см. таблицу соответствий

Проект 3: общая схема интерфейса УРР

Проект 3: общая схема интерфейса УРР Интерфейс УРР для робота-передвижки является специализированной схемой, предназначенной для конкретной цели. Следующая схема интерфейса (см. рис. 7.8) представляет собой более универсальное устройство, дающее возможность управлять

Начальная схема управления

Начальная схема управления На рис.  10.10 показан первый тестовый вариант схемы управления ШД. Для буферизации выходных сигналов с шин PIC 16F84 использованы шестнадцатеричные буферы типа 4050. Сигнал с выхода каждого буфера подается на транзистор NPN типа. В качестве таких

Электрическая схема

Электрическая схема Электрическая схема представляет собой электронный ключ, управляемый интенсивностью светового потока. Когда уровень средней окружающей освещенности мал (возможна подстройка порогового значения), то схема отключает питание двигателя редуктора.

«Фрегат Экоджет»: новая схема самолета и новая бизнес-схема

«Фрегат Экоджет»: новая схема самолета и новая бизнес-схема Авиасалон МАКС традиционно выступает смотровой площадкой новых идей в самолетостроении. ФПГ «Росавиаконсорциум» по собственной инициативе разрабатывает программу создания широкофюзеляжного

2.

4. Принципиальная схема

2.4. Принципиальная схема Полная принципиальная схема бестрансформаторного источника питания с максимальной вторичной мощностью 200 Вт фирмы DTK представлена на рис. 2.2. Рис. 2.2. Принципиальная схема бестрансформаторного источника питания на 200 Вт фирмы DTKВсе элементы на

3.3. Структурная схема

3.3. Структурная схема Структурная схема импульсного блока питания для компьютеров типа AT/XT, содержащая типовой набор функциональных узлов, представлена на рис. 3.1. Модификации блоков питания могут иметь различия только в схемотехнической реализации узлов с сохранением

3.4. Принципиальная схема

3.4. Принципиальная схема Импульсные источники питания данного класса имеют несколько различных модификаций схемотехнической реализации отдельных вспомогательных узлов. Принципиальных различий в их рабочих характеристиках нет, а разнообразие объясняется множеством

Общая схема электрооборудования

Общая схема электрооборудования Электрооборудование автомобилей представляет собой сложную систему соединенных между собой электроприборово сигнализации, зажигания, предохранителей, контрольно – измерительных приборов, соединительных проводов. Рис.

Схема, устройство работа

Схема, устройство работа В механизм газораспределения входят: распределительный вал и его привод. Передаточные детали – толкатели с направляющими втулками, а при верхнем расположении клапанов еще штанги и коромысла, клапаны, их направляющие втулки и пружины, опорные

7.1. Структурная организация и обязанности участников похода

7. 1. Структурная организация и обязанности участников похода Для подготовки и проведения дальних шлюпочных походов командир части приказом по части назначает командира похода и походный штаб в составе начальника походного штаба, заместителя командира похода по

Усилитель AA8V 6146B — схемы и описания цепей источника питания

Усилитель AA8V 6146B — схемы и схемы источников питания Описания

Усилитель AA8V 6146B

Грег Латта, AA8V

Источник питания
Принципиальные схемы и описания цепей

6146B Усилитель Страницы:

6146 Усилитель — главная страница и Фотографии экстерьера	Плита и 10 м Детали конструкции змеевика резервуара
Фото салона готового усилителя	Строительство ввода Катушки L1 и L2
Усилитель Принципиальные схемы и описания цепей	Клетка высокого напряжения Строительство
Схема блока питания Схемы и описания цепей	6146B Силовая труба луча и Спецификации
Фото строительства	Типичный Условия эксплуатации

Схемы и цепи источника питания Описания:

Блок питания Цепи:

Силовой трансформатор и Выпрямитель

Пластинчатый фильтр источника питания

Блок питания экрана Выпрямитель

Блок питания экрана Фильтр

Регулятор экранного напряжения Цепь

Цепи питания:

Щелкните раздел схемы ниже для получения информации о Эта часть цепи:

Щелкните здесь, чтобы увеличить схема разрешения.

Щелкните здесь, чтобы получить повернутая схема больше подходит для печати.

Силовой трансформатор и Выпрямитель: Силовой трансформатор имеет три вторичных обмотки: 720 В, 120 мА, с отводом от середины для питание пластины и экрана, 6,3 В при 3,5 А для нити накала трубки и смещения блок питания и 5В на 3А (не используется). Поскольку вторичная обмотка 5 В не используется, ток чуть больше 120 мА можно безопасно получить от высокого напряжения вторичный. Вторичная обмотка высокого напряжения питает обычный двухполупериодный мостовой выпрямитель преобразовывать переменный ток в нефильтрованный постоянный ток, который затем подается на пластинчатый фильтр питания. Поскольку рейтинг PIV одного диода недостаточно, нужно использовать два последовательно, поэтому четыре диода D1 через D4 на самом деле два диода 1N4007 последовательно. Для целей питания пластины, центральный отвод трансформатора не используется. Однако центральный кран используется для питания экрана.

Пластинчатый фильтр блока питания: Выход пластинчатого выпрямителя прямой тока (DC), но с большой составляющей переменного тока (AC). Выходной сигнал от выпрямителя подается на входной фильтр дросселя. Дроссель фильтра позволяет протекать компоненту постоянного тока, обеспечивая при этом очень высокий импеданс к компоненту переменного тока. Конденсаторы фильтра представляют собой разомкнутую цепь. постоянного тока, но они эффективно закорачивают компонент переменного тока на землю. Результатом является то, что небольшая часть составляющей переменного тока достигает выхода. Поскольку конденсаторы имеют максимальный номинал 450 В, два используются последовательно, чтобы сформировать 900В конденсатор 50 мкФ. Два резистора на 40 кОм, 10 Вт, подключенные параллельно к каждому из конденсаторы выполняют несколько важных функций: (а) они сбрасывают заряд на фильтрующие конденсаторы, когда устройство выключено, предотвращая возможность опасное поражение электрическим током, которое может произойти, даже если устройство было включено выключен и отключен от сети. (б) Они обеспечивают минимальную нагрузку на источник питания для предотвратить скачок выходного напряжения в режиме ожидания. в) они выравнивает напряжение на конденсаторах фильтра. Блок питания пластин прошел стендовые испытания и обеспечивает максимальную мощность 615 В при 150 мА.

Блок питания экрана Выпрямитель: Блок питания преобразователя 6146B имеет конструкцию, обычно называемую «Эконом снабжение». В этой конструкции используется силовой трансформатор и выпрямители очень умным способом. Все четыре диода используются для формирования полного волновой мостовой выпрямитель для питания пластин, но для питания экрана используются только диоды D1 и D2. Эти два диода вместе с центральным отводом трансформатора, сформируйте обычный двухполупериодный центральный отвод выпрямитель. Выходная мощность этого выпрямителя вдвое меньше, чем у пластинчатого питания. Этот затем подает сетчатый фильтр.

Фильтр питания экрана: Затем выход экранного выпрямителя подается к экранному фильтру, который представляет собой входной дроссельный фильтр, который работает точно так же, как такой же, как пластинчатый фильтр подачи. Сетчатый фильтр затем питает регулятор экрана.

Регулятор напряжения экрана Цепь: На выход сетчатого фильтра подается напряжение регулятор, поддерживающий напряжение на постоянном уровне 180 В, если ток не превышает максимальное значение для 6146B. Затем напряжение начинает падать. Регулируемое экранное напряжение очень важно для линейного усилителя, так как Работа лампы чувствительна к изменениям экранного напряжения. Если экран напряжение меняется в зависимости от сигнала, трубка не будет работать линейно, и искажение результатов сигнала. Трубки газового регулятора, такие как 0C3 и OA3 обладают тем свойством, что пока ток через них находится между примерно 4 мА и 30 мА напряжение на трубке постоянно. Когда такие трубки соединенные последовательно, они действуют как единая трубка, работающая от суммы их напряжения. Значение гасящего резистора (в данном случае 5 кОм) весьма критично. резистор должен быть подобран так, чтобы трубки регулятора продолжали гореть, если экран ток составляет 15 мА или меньше, но гаснет, если ток превышает 17 мА. (максимально допустимое значение для 6146В при напряжении экрана 180В). Если значение резистора слишком низкое, возможно повреждение трубки из-за перегрева экран, что легко может произойти во время настройки усилителя. Когда правильно выбрано значение, напряжение экрана остается постоянным во время нормальной работы, но падает, если потребляется слишком много тока, ограничивая ввод экрана безопасным ценность. (Прежде чем я это понял, я загубил два 6146B. Один был, к счастью, и старая трубка, но одна была совершенно новой. Какой способ выбросить $$$!! Это нарушает сердце…)

---

Назад к доктору Грегу Латте Электротехника и радиолюбительские страницы

---

Вопросы, комментарии и электронная почта

Если у вас есть вопросы или комментарии, вы можете отправить электронное письмо доктору Грегу Латте по адресу glatta@frostburg. edu

Эта страница постоянно обновляется. Пожалуйста, заходите почаще.

Спасибо, что заглянули!

Схемы комплектующих для ПК

AT и ATX Схемы комплектующих для ПК

AT и ATX

Схемы комплектующих для компьютеров AT и ATX

На этой странице я собираю схемы коммутационных блоков для компьютеров (SMPS) ATX v 1.0, ATX v 2.0 и некоторых AT, которые я нашел в Интернете. Я не автор. Автор обычно указывается непосредственно в схеме.

---

Схема питания полумоста ATX (AT) с TL494, KA7500
ИС TL494 и KA7500 эквивалентны. Буквы 494 могут отличаться. В этих источниках питания используются биполярные транзисторы (BJT) типа NPN.

Схема AT 200 Вт с TL494	ATX Шидо 250 Вт, TL494	Микролаб 400 Вт, KA7500B	ATX, IC= TL494 (выходная мощность=?)
Электронная мышь с ключом 230 Вт	ПК SMPS AT, около 200 Вт	старый АТ, около 200 Вт	Sunny Technologies AT 200 Вт
Кодеген ATX 250 Вт — 250XA1	Seven Team ST-230WHF 230 Вт	Компьютер JNC LC-250ATX	SevenTeam ATX2V2 с TL494
PowerMaster FA-5-2, 250 Вт	PowerMaster LP-8, 230 Вт	SevenTeam ST-200HRK 200 Вт	Green Tech MAV-300W-P4
DTK-PTP-2038 200 Вт ATX	Кодеген Atx 300 Вт	ATX LWT2005 Китай, KA7500B	Дельта ДПС-200ПБ-59 Н
Алим ATX 250Вт СМЭВ J. M 2002	ATX (значения отсутствуют)	Электронный блок управления энергоэффективностью (-//-)	Старый AT smps (отсутствуют значения)
неизвестно AT	Винтех ПК WIN-235PE	MaxPower ATX PX-230W	ДТК Компьютер ПТП-2007 Макрон
ПК ATX EC, модель 200X	ATX-300P4-PFC (пассивный PFC)

Схема полумостового питания ПК ATX с SG6105.
Схемы коммутационных блоков ATX с SG6105. В этих источниках питания используются биполярные транзисторы (BJT) типа NPN.

Схема ATX 250 Вт с SG6105	АТХ М-ТЕХ	MaxPower PX-300W ATX	Схема ATX 300 Вт
PowerMan IW-ISP300A3-1 PFC	Nuitek 330U — ATX 330 Вт

Схемы полумостовых блоков питания ПК ATX с KA3511
Поставляет ATX с интегральной схемой KA3511. В этих источниках питания используются биполярные транзисторы (BJT) типа NPN.

Схема ATX 145W 145-60SP

FSP Group Inc. 145-60SP

Схема полумостового питания ПК ATX с DR B2003
ATX PC SMPS с DR B2003, отмеченным как 2003. В этих источниках питания используются биполярные транзисторы (BJT) типа NPN.

JNC Computer Co. LC-B250ATX

JNC Computer Co. Y-B200ATX

Схемы других полумостовых компьютерных блоков питания.
Коммутаторы ATX поставляются с DR B2002 (с маркировкой 2002 г.), AT2005 (2005 г.) и их аналогами LPG899 и WT7520. В этих источниках питания используются биполярные транзисторы (BJT) типа NPN.

LC Technology Inc. LC-A250ATX с 2002 г.

Powerlink LPJ2-18 300 Вт, LPG-899

Схема питания ATX с прямой топологией с UC3842, 3843, 3844, 3845 и другими
Источники питания ATX используют прямую топологию с одинарным или двойным коммутатором (полууправляемый мост). Транзисторы — это МОП-транзисторы. ИС управления — это UC3842, 3843, 3844, 3845 или другие ИС, которые представляют собой комбинацию для питания и активного управления PFC. как ML4824, FAN480X и ML4800.

ДПС-260-2А, МЛ4824, акт.ПФУ	ATX — два переключателя вперед, PFC	два переключателя вперед + PFC, FAN480X	два переключателя вперед + PFC с ML4800
неполный IP-P350AJ2-0, UC3843, 350 Вт	УТИЭК АТХ12В-13 600Т, УК3843	ATX CWT PUh500W два переключателя вперед, UC3845	Sunny Technologies Co. АТХ230, 230 Вт, один переключатель, UC3843
ATX с PTP-2068, один коммутатор , UC3843	ATX 350T — 350 Вт, UC3842	Солнечные технологии ATX-230 2SK2545, UC3843	ATX с STW12NK90Z, UC3843
API3PCD2-Y01, два переключателя вперед, пропущенные значения

дом

Регулируемая цепь питания от 0 до 30 В, 2 А постоянного тока (часть 1/13)

Источники питания являются основой электронных схем. Схемы электропитания могут быть выполнены разными способами. Могут быть регулируемые источники питания или могут быть источники питания с фиксированным напряжением. Цепь источника питания оценивается напряжением или диапазоном напряжения, которое она обеспечивает, и максимальным током, который она позволяет потреблять нагрузке. Во-вторых, домохозяйства обеспечиваются переменным напряжением в качестве основного источника питания. Многие электроприборы, такие как вентиляторы, люминесцентные лампы и другие, могут напрямую использовать переменное напряжение, но большинство электронных устройств требуют преобразования переменного напряжения в постоянное для своей работы. Любая внешняя цепь питания должна преобразовывать переменное напряжение в постоянное напряжение для использования электронными устройствами. В этом проекте разработана регулируемая схема источника питания, которая питается от сети переменного тока и обеспечивает напряжение постоянного тока от 0 до 30 В 2 А в качестве выхода.

Блок питания, разработанный в этом проекте, представляет собой регулируемый линейно-регулируемый тип, поэтому выходное напряжение схемы является постоянным и изменяется механически с помощью переменного резистора. В этом типе питания элемент линейного регулятора (переменный резистор) последовательно с нагрузкой подключается к выходу. Линейный элемент, такой как BJT или FET, используется для обеспечения необходимых токов на выходе.

В разработанной здесь схеме питания биполярный переходной транзистор 2N3055 работает в линейном режиме с переменным сопротивлением. Переменное сопротивление помогает обеспечить соответствующее напряжение на выходе для любого тока в рабочем диапазоне. Нагрузки, питаемые по цепи, могут иметь различную номинальную мощность. Нагрузки с высокой номинальной мощностью потребляют более высокие токи. В данной схеме блока питания транзистор 2N3055 способствует увеличению выходного тока блока питания до предела до 2 А.

Проектирование цепи питания представляет собой пошаговый процесс, включающий понижение напряжения переменного тока, преобразование напряжения переменного тока в напряжение постоянного тока, сглаживание напряжения постоянного тока, компенсацию переходных токов, регулирование напряжения, изменение напряжения и усиление тока, а также защиту от короткого замыкания.

Необходимые компоненты —

Рис. 1: Список компонентов, необходимых для регулируемого источника питания постоянного тока от 0 до 30 В, 2 А

Блок-схема —

Рис. 2. Блок-схема регулируемого источника питания постоянного тока от 0 до 30 В, 2 А. Для понижения 230 В переменного тока берется трансформатор 18 В — 0 — 18 В. Вторичная обмотка трансформатора соединена с мостовым выпрямителем. Полномостовой выпрямитель построен путем соединения четырех диодов SR560 друг с другом, обозначенных на схемах как D1, D2, D3 и D4. Катод D1 и анод D2 подключены к одному из концов вторичной катушки, а катоды D4 и анод D3 подключены к другим концам вторичной катушки. Подключены катоды D2 и D3, из которых одна клемма выведена с выхода выпрямителя, и подключены аноды D1 и D4, из которых другая клемма выведена из выхода двухполупериодного выпрямителя. Плавкий предохранитель на 2А подключен последовательно к выходной клемме на катодных переходах D2-D3 для безопасности.

Конденсатор емкостью 470 мкФ (обозначен на схеме как C1) подключен между выходными клеммами двухполупериодного выпрямителя для сглаживания. Для стабилизации напряжения два стабилитрона номиналом 12В и 18В включены последовательно параллельно сглаживающему конденсатору. К стабилитронам последовательно подключено переменное сопротивление для регулировки напряжения и параллельно подключен конденсатор емкостью 10 мкФ (на схеме обозначен как С1) для компенсации переходных токов. Два NPN-транзистора (обозначенные на схемах как Q1 и Q2) соединены последовательно как усилитель пары Дарлингтона на одной из выходных клемм для достижения желаемого коэффициента усиления по току. Выход пары Дарлингтона дополнительно подключен к NPN-транзистору (обозначенному на схеме как Q3) и сопротивлению (обозначенному на схеме как R3) для защиты от короткого замыкания.

Начертите или распечатайте принципиальную схему на бумаге и тщательно выполните каждое соединение. Только после проверки каждого соединения, выполненного правильно, подключите силовую цепь к источнику переменного тока.

Как работает проект –

Силовая цепь состоит из четко определенных стадий, каждая из которых служит определенной цели. Схема работает в следующие этапы –

1. Преобразование переменного тока в переменный

2. Преобразование переменного тока в постоянный – Полноволновое выпрямление

3. Сглаживание

4. Компенсация переходного тока

5. Регуляция напряжения

6. Регулировка напряжения

7. Ток -амплификация

8. Защита коротки (Электричество, подаваемое промежуточным трансформатором после понижения линейного напряжения от электростанции) составляет примерно 220-230 В переменного тока, которое в дальнейшем необходимо понизить до уровня 30 В. Для снижения 220 В переменного тока до 30 В переменного тока используется понижающий трансформатор.

В цепи наблюдается некоторое падение выходного напряжения из-за резистивных потерь. Поэтому необходимо взять трансформатор с высоким номинальным напряжением, превышающим требуемые 30 В. Трансформатор должен обеспечивать ток 2А на выходе. Наиболее подходящим понижающим трансформатором, отвечающим указанным требованиям по напряжению и току, является 18В-0-18В/2А. Этот трансформатор понижает напряжение основной сети до 36 В переменного тока, как показано на рисунке ниже.

Рис. 3: Принципиальная схема трансформатора 18-0-18 В

Преобразование переменного тока в постоянный — двухполупериодное выпрямление

Пониженное напряжение переменного тока необходимо преобразовать в напряжение постоянного тока посредством выпрямления. Выпрямление – это процесс преобразования переменного напряжения в постоянное. Есть два способа преобразовать сигнал переменного тока в сигнал постоянного тока. Один — полуволновое выпрямление, а другой — двухполупериодное выпрямление. В этой схеме двухполупериодный мостовой выпрямитель используется для преобразования 36 В переменного тока в 36 В постоянного тока. Двухполупериодное выпрямление более эффективно, чем однополупериодное, поскольку оно обеспечивает полное использование как отрицательной, так и положительной стороны сигнала переменного тока. В конфигурации двухполупериодного мостового выпрямителя четыре диода подключены таким образом, что ток протекает через них только в одном направлении, в результате чего на выходе появляется сигнал постоянного тока. Во время двухполупериодного выпрямления одновременно два диода становятся смещенными в прямом направлении, а еще два диода смещаются в обратном направлении.

Рис. 4: Принципиальная схема двухполупериодного выпрямителя

Во время положительного полупериода питания диоды D2 и D4 работают последовательно, в то время как диоды D1 и D3 смещены в обратном направлении, и ток протекает через выходную клемму, проходя через D2, выходной терминал и D4. Во время отрицательного полупериода питания диоды D1 и D3 работают последовательно, но диоды D1 и D2 смещены в обратном направлении, и ток протекает через D3, выходную клемму и D1. Направление тока через выходную клемму в обоих направлениях остается одинаковым.

Рис. 5: Принципиальная схема, показывающая положительный цикл двухполупериодного выпрямителя

Рис. 6: Принципиальная схема, показывающая отрицательный цикл двухполупериодного выпрямителя

Диоды SR560 выбраны для создания двухполупериодного выпрямителя, поскольку они максимальный (средний) номинальный прямой ток 2 А, а в условиях обратного смещения они могут выдерживать пиковое обратное напряжение до 36 В. Вот почему в этом проекте для двухполупериодного выпрямления используются диоды SR560.

Сглаживание

Как следует из названия, это процесс сглаживания или фильтрации сигнала постоянного тока с помощью конденсатора. На выходе двухполупериодного выпрямителя нет постоянного напряжения. Выход выпрямителя имеет удвоенную частоту основного питания, но все еще содержит пульсации. Поэтому его необходимо сгладить, подключив конденсатор параллельно выходу двухполупериодного выпрямителя. Конденсатор заряжается и разряжается в течение цикла, давая на выходе постоянное напряжение постоянного тока. Итак, к выходу схемы выпрямителя подключен конденсатор большой емкости (обозначенный на схеме как C1). Поскольку постоянный ток, который должен быть выпрямлен схемой выпрямителя, имеет много всплесков переменного тока и нежелательных пульсаций, поэтому для уменьшения этих всплесков используется конденсатор. Этот конденсатор действует как фильтрующий конденсатор, который пропускает весь переменный ток через него на землю. На выходе среднее постоянное напряжение остается более плавным и без пульсаций.

Рис. 7: Принципиальная схема сглаживающего конденсатора

Компенсация переходных токов

На выходных клеммах силовой цепи конденсатор (обозначенный на схеме как C2) также подключен параллельно. Этот конденсатор помогает быстро реагировать на переходные процессы нагрузки. Всякий раз, когда ток выходной нагрузки изменяется, возникает первоначальная нехватка тока, которая может быть восполнена этим выходным конденсатором.

Изменение выходного тока можно рассчитать по

Выходной ток ,Iвых = C (dV/dt), где

dV = максимально допустимое отклонение напряжения

dt = время отклика на переходный процесс

Учитывая dv = 100 мВ используется так:

C = 10 мкФ

Iвых = 10 мкФ (0,1/100 мкФ)

Iвых = 10 мА

Таким образом, можно сделать вывод, что выходной конденсатор будет реагировать на изменение тока 10 мА при переходном времени отклика 100 мкс.

Рис. 8: Принципиальная схема компенсатора переходного тока

Регулирование напряжения

Силовая цепь должна обеспечивать регулируемое и постоянное напряжение без каких-либо колебаний или отклонений. Для регулирования напряжения в схеме необходим линейный регулятор. Целью использования этого регулятора является поддержание на выходе постоянного напряжения заданного уровня.

Рис. 9: Принципиальная схема регулятора напряжения для регулируемого источника питания постоянного тока 0–30 В, 2 А

В этой схеме максимальное напряжение на выходе должно быть 30 В, поэтому стабилитрон на 30 В идеально подходит для регулирования напряжения на выходе. Здесь последовательно соединены два стабилитрона на 12В и 18В, которые дают суммарно 30В на выходе. Стабилитрон на 30 В мощностью 1 Вт или другая комбинация стабилитронов также могут быть использованы для получения 30 В на выходе.

Регулировка напряжения

Для регулировки выходного напряжения от 0 до 30 В к выходу подключается переменный резистор (обозначен на схеме как RV1). Переменный щуп RV1 подключен к коллектору переключающего транзистора BC547 (обозначен на схеме как Q3). Изменяя этот резистор, эмиттер переключающего транзистора будет обеспечивать изменение напряжения от 0 до 30 В.

Усиление тока

Стабилитрон может обеспечивать ток только в миллиамперах. Поэтому для получения высокого тока нагрузки на выходе необходимо последовательно с нагрузкой подключить какой-либо линейный элемент, который мог бы потреблять требуемый ток. В этой схеме в качестве линейного элемента используется биполярный NPN-транзистор. Транзистор BC547 (обозначенный на схемах как Q2) используется для подачи достаточного базового напряжения на биполярный транзистор NPN 2N3055 (обозначенный на схемах как Q1). Транзистор 2N3055 способен обеспечить ток 2А на выходе. Транзисторы соединены по схеме усилителя пары Дарлингтона, чтобы получить требуемый коэффициент усиления по току. В конфигурации пары Дарлингтона чистый коэффициент усиления по току представляет собой произведение коэффициентов усиления по току двух транзисторов.

Суммарный коэффициент усиления по току (hFE total) = коэффициент усиления по току транзистора 1 (hFE t1) x коэффициент усиления по току транзистора 2 (hFE t2) в среднем 50. Тогда

Суммарный коэффициент усиления по току (общий hFE) = 800 * 50 = 40 000

Этого достаточно, чтобы поднять миллиамперные токи до уровня ампер.

Защита от короткого замыкания

Для защиты от короткого замыкания переключающий транзистор BC547 (обозначенный на схемах как Q3) и сопротивление, обозначенное на схемах как R2, соединены последовательно перед выходом цепи.

Проверка и меры предосторожности –

При сборке схемы необходимо соблюдать следующие меры предосторожности –

• Номинальный ток трансформатора, мостового выпрямителя и транзистора должен быть больше или равен требуемому выходному току. Только тогда схема сможет обеспечить достаточный ток на выходе.

• Номинальное напряжение понижающего трансформатора должно превышать максимальное требуемое выходное напряжение. Это связано с тем, что в цепи возникает падение напряжения из-за некоторых резистивных потерь. Таким образом, входное напряжение от трансформатора должно быть на 2-3 В больше, чем максимальное выходное напряжение.

• Конденсатор C1 на выходе выпрямителя используется для подавления сетевых помех и пульсаций.

• Конденсатор C2 на выходных клеммах силовой цепи помогает справляться с быстрыми переходными процессами и шумами на выходной нагрузке. Значение этого конденсатора зависит от отклонения напряжения, изменений тока и переходного времени отклика используемого конденсатора.

• Конденсаторы, используемые в цепи, должны иметь более высокое номинальное напряжение, чем входное напряжение. В противном случае конденсатор начнет пропускать ток из-за избыточного напряжения на своих обкладках и лопнет.

• Используемые в схеме стабилитроны должны иметь номинальную мощность 1 Вт, в противном случае они могут выйти из строя из-за нагрева.

• По мере увеличения потребляемого тока на выходной нагрузке транзистор 2N3055 начинает нагреваться. Чтобы решить эту проблему, необходимо установить соответствующий радиатор для рассеивания избыточного тепла. В противном случае транзистор может сгореть.

• Поскольку схема рассчитана на максимальный ток 2 А на выходе, к выходу двухполупериодного выпрямителя следует подключить предохранитель на 2 А. Этот предохранитель не позволит цепи потреблять ток более 2А. При токе, потребляемом выше 2 А, сначала перегорает предохранитель, отключая входное питание от цепи.

После того, как схема собрана, пришло время ее протестировать. Подключите цепь к сети и измените переменное сопротивление. Снимите показания напряжения и тока на выходной клемме силовой цепи с помощью мультиметра. Затем подключите фиксированные сопротивления в качестве нагрузки и снова проверьте показания напряжения и тока.

При тестировании без нагрузки выходное напряжение на регулируемом переменном сопротивлении изменялось на величину от 0,3 В до 30,3 В. Таким образом, при расчете погрешности получается следующий процент погрешности –

% Ошибка = (Экспериментальное значение – Ожидаемое значение)*100 /Ожидаемое значение

% Ошибка = (30,3 – 30)*100 / 30

% Ошибка = 1%

При подключении нагрузки к выходу максимум напряжение читается 30В. При нагрузке сопротивлением 1 кОм выходное напряжение составляет 29,1 В, что соответствует падению напряжения 0,9 В. Измеренный выходной ток составляет 29,1 мА, поэтому рассеиваемая мощность при нагрузке сопротивлением 1 кОм выглядит следующим образом:

Pвых = Iвых*Iвых* R

Pвыход = 0,0291*0,0291*1000

Pout = 0,84 Вт

Если используемое сопротивление нагрузки равно 470 Ом, то измеренное напряжение 28,9 В показывает падение напряжения 1,1 В, а измеренный ток составляет 61,4 мА. Таким образом, рассеиваемая мощность при нагрузке 470 Ом выглядит следующим образом:

Pвых = Iвых*Iвых*R

Pвых = 0,0614*0,0614*470

Pвых = 1,7 Вт

Эту схему можно использовать в качестве адаптера питания для питания широкий спектр электронных приложений, таких как радиовещание, цифровые камеры, принтеры, ноутбуки и другие портативные электронные устройства. Его также можно использовать в качестве регулируемого источника постоянного тока для электронных устройств.

Небольшой разговор о будущих поставках –

В ближайшем будущем высоковольтный постоянный ток (HVDC) может стать более популярным средством передачи электроэнергии, поскольку все больше внимания уделяется возобновляемым источникам энергии. HVDC обычно используется только для передачи электроэнергии между странами и под водой. Это сделано для уменьшения потерь на наведенную индуктивность и емкость на больших расстояниях. Сопротивление, индуктивность и емкость провода изменить практически невозможно. Для передачи электроэнергии внутри страны в настоящее время предпочтительным методом является переменный ток. Переменный ток предпочтительнее для передачи электроэнергии внутри страны, несмотря на потери из-за индуктивности и емкости, потому что понижение напряжения переменного тока намного дешевле, чем понижение напряжения постоянного тока.

Напряжение переменного тока можно легко понизить с помощью трансформатора. Таким образом, электроэнергия, поставляемая в домохозяйства в настоящее время, представляет собой напряжение переменного тока. Генерирующие станции обеспечивают высокое напряжение переменного тока для снижения потерь мощности. Так как напряжение переменного тока, подаваемое в домохозяйства, составляет 230 В 50 Гц, то генерирующая станция подает 2300 В по проводу передачи, которое понижается до 230 В промежуточным трансформатором. Возможно, когда-нибудь HVDC от возобновляемых источников станет обычным источником бытового электроснабжения, силовые схемы на основе полупроводников будут использоваться для понижения и регулирования напряжения.

Схема Диаграммы

Проект видео

---

Подано под: Учебные пособия

---

Схема питания. 04:00 Автор:lynne | Ключевое слово: Схема блока питания TDA MCU (A4)

Схема блока питания MCU TDA (A4) показана ниже: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Чтение(9558)

Схема питания SONY G3F-K

Опубликовано: 23.04.2014, 20:18:00 Автор:lynne | Ключевое слово: Схема силовой цепи SONY G3F-K, SONY G3F-K

Схема питания
SONY G3F-K показана ниже: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(4264)

Схемы блока питания

Опубликовано: 17. 04.2014 21:32:00 Автор:lynne | Ключевое слово: Схемы электропитания

Схема блока питания
показана ниже: (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Чтение (5226)

Увеличить доступ к силовой нагрузке сильноточной схемы ворот И-НЕ

Опубликовано: 9 апреля 2014 г., 21:19:00 Автор:lynne | Ключевое слово: Стимулировать силовую нагрузку доступа к сильноточной электрической схеме затвора И-НЕ

Увеличьте мощность нагрузки доступа к сильноточной электрической схеме логического элемента И-НЕ, как показано на рисунке: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(2102)

Схема цепи порогового затвора диода регулятора напряжения

Опубликовано: 7 апреля 2014 г., 21:37:00 Автор:lynne | Ключевое слово: Схема порогового затвора диода регулятора напряжения

Схема цепи порогового затвора диода регулятора напряжения
показана ниже: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(2113)

Тиристорная схема регулирования напряжения переменного тока

Опубликовано: 1 апреля 2014 г. , 21:19:00 Автор:lynne | Ключевое слово: Схема цепи регулирования напряжения переменного тока на тиристоре

Для стабилизации яркости лампы схемы L с помощью тиристорного автоматического регулятора напряжения переменного тока предусмотрен выход тиристора Т5 на диагональную линию от моста бирж. Их триггерный импульс формируется однопереходным транзистором VT4. Транзистор VT1. Фототранзисторы VT2 и VT3 играют роль эквивалентных сопротивлений при свечении лампы из-за изменения напряжения питания, изменения сопротивления фототранзистора, фазы управляющего напряжения однопереходного транзистора, так что пусковой импульс фазы тиристора перемещается, увеличивается или уменьшается время тиристора, напряжение на приближении L остается неизменным. яркость лампы проектора также примерно не изменилась. придает светостойкость. Принципиальная схема тиристорного регулятора переменного тока показана на рис. (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Reading(3202)

Изготовлен из 5 мА PNP транзистора источник постоянного тока мостового типа датчик давления принципиальная схема питания

Опубликовано:27. 03.2014 21:26:00 Автор:lynne | Ключевое слово: Изготовлен из транзистора PNP 5 мА, источник постоянного тока мостового типа, схема питания датчика давления, принципиальная схема

Изготовлен из 5 мА PNP-транзистора источника постоянного тока мостового типа Принципиальная схема питания датчика давления показана ниже: (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Reading(2912)

Импульсный блок питания схема

Опубликовано: 27.03.2014 21:24:00 Автор:lynne | Ключевое слово: схема импульсного источника питания

Эта схема может быть применена к широкому диапазону напряжений (4,5 В ~ 40 В, максимальный ток 19 А), R5 не является обязательным, когда входное напряжение менее 20 В может быть закорочено; больше, чем входное напряжение, подключив 20 В, значения R5 R1 должны соответствовать парциальному давлению МОП GS, напряжение V1 меньше, чем больше -20 В -5 В (V2 при проводимости), насколько это возможно, напряжение V1 на GS между ~-20V-10V, так что большой выходной ток V1. Перед нажатием кнопки напряжение GS V2 (т.е. напряжение C1) равно нулю, крайний срок V2, V1, напряжение GS равно 0, V1 не отключает выход; Когда вы нажимаете S1, зарядка C1, напряжение V2 GS возрастает примерно до 3 В, когда направляющая V2 проходит и быстро насыщается, напряжение V1 GS меньше -4 В, проводимость V1 насыщается, Vout с выходом, светодиод горит (и вы должны отпустить кнопку) C1 через R2, R3 продолжают заряжаться, состояние V1, V2 заблокировано; при повторном нажатии кнопки «Далее», поскольку V2 находится в состоянии насыщенной проводимости, напряжение стока составляет примерно 0 В, C1 разряжается через R3, при установке примерно на 3 В, крайний срок V2, напряжение затвор-исток V1 больше -4 В, V1 отрезан, Vout нет выхода, светодиодная трубка выключена (кнопка освобождения), C1 через R2, R3, и продолжает разряжаться вне цепи, V1, V2 для поддержания выключенного состояния. Примечание: S1 делает Vout открытым или закрытым после нажатия кнопки отпущено, или сформирует коммутационное колебание. Схема импульсного источника питания в одно касание показана на рис. (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Чтение(4288)

Один выключатель питания плюс или минус схема цепи питания

Опубликовано:27.03.2014 21:23:00 Автор:lynne | Ключевое слово: одиночный выключатель питания плюс или минус схема цепи питания, CD4069

Звуковая работа General Electric, необходимость обеспечения положительной и отрицательной мощности. Но в автомобилях, лодках, поездах и других транспортных средствах можно использовать только питание от аккумуляторов, схема питания здесь, мы хотим помочь. Питание от цепи генератора, инвертора, выпрямителя и толкателя и таких компонентов, как фильтры, схема работает, как показано Осциллятор Это типичный вентиль CMOS (CD4069) составляют осциллятор. Точность удара от 10-2 до 10-3, процесс удара выглядит следующим образом: Пусть цепь в момент времени B имеет высокий уровень, а затем точка AB, чтобы зарядить конденсатор через резистор R8. Начало зарядки, напряжение на конденсаторе не связано с мутацией, в результате чего мутация точки C достигает высокого потенциала, с зарядом проводимости потенциал точки C постепенно снижается. Когда потенциал преобразования точки C ниже, чем напряжение затвора CMOS NAND, затвор NAND 41F переворачивается, точка A становится высокой, точка B становится низкой. Поскольку напряжение на конденсаторе не изменяется, изменение точки C приводит к низкому потенциалу. Точка на конденсатор R8 через резистор С6 обратного заряда. При переносе заряда потенциал точки C постепенно увеличивается, когда потенциал точки C выше, чем напряжение преобразования. Затвор И-НЕ КМОП, затвор И-НЕ 41F переворачивается, точка А становится низкой, точка В заряжает конденсатор через резистор R8 C6 .. ….повторяя вышеописанную процедуру формирования колебаний, выходного импульса напряжения в точке В. Частота этих колебаний равна f = 1/2ΠR8C6 = 1/2 * 3,14 * 4,7 * 103 * 680 * 10-12 = 49.8KHz, рабочий цикл 2. Резистор R7 (47K) Среднее значение R7 = (5 ~ 10) R8, его роль двояка: 1) для уменьшения влияния колебаний источника питания на частоту колебаний. 2) уменьшить динамическую мощность цепей работы. инверторы Разделены на две группы по четыре инвертора, соответственно, с противоположными фазами выходного импульсного напряжения, которые попарно параллельны для увеличения выходного тока (максимальный выходной ток SLR 1,5 мА, шунт может выдавать 3 мА). Достоинства инверторов КМОП: помехоустойчивость, широкий диапазон питающих напряжений (3~20В), достаточно применить к этой схеме, мощность схемы 18В. толкатель Посмотрите, как работают два транзистора N1 и P1, N1 состоит из схемы усилителя с общим коллектором для усиления входного импульсного сигнала напряжения положительного полупериода; Р1 также состоит из схемы усилителя с общим коллектором для усиления отрицательного полупериода входного импульсного сигнала напряжения, они синтезировали выходную фазу с фазой входного сигнала в точке Е, но с противоположным током усиления (до двух-трехкратного) импульсного сигнала напряжения. . Два транзистора N2 и P2 с принципом работы аналогичны, но фаза импульсного сигнала и сигнал напряжения с выхода из точки Е в точку F на противоположном выходе, а выпрямительная цепь для следующих за ними положительного и отрицательного напряжений соответственно всего сточные воды. В этой схеме выбраны два транзистора Д647, Д667, его аргумент равен: 0,9ш, +1 А/-1А. Выпрямитель и фильтр Эта часть схемы очень классическая, хотя схема выпрямителя с удвоением напряжения, но потери по другим причинам, в этой цепи при нагрузке +12 В/-12 В, номинальной нагрузке +9 В/-9 В. Данная схема блока питания обеспечивает мощность менее 11Вт. Кроме того, при практическом применении схемы, колебательный сигнал присутствия 50 кГц, обратите внимание на частотное экранирование, такое как печатная плата с этой частью схемы, защищенной фольгой. Кроме того, коэффициент пульсации источника питания зависит от желаемой пульсации однополярного питания. Поскольку ввод в эксплуатацию проектной мощности недоступен, если деталь исправна, соединение правильное, она может работать должным образом. Одиночный силовой преобразователь показан на рисунке положительной и отрицательной цепи питания. (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Reading(4590)

Схема двухполярного источника питания

Опубликовано: 27. 03.2014, 21:21:00 Автор:lynne | Ключевое слово: Принципиальная схема двухполярного источника питания,

Схема цепи питания с двойной полярностью
, как показано на рисунке: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(3687)

Несколько часто используемых схем резервного питания

Опубликовано: 27.03.2014, 21:20:00 Автор:lynne | Ключевое слово: Несколько часто используемых схем резервного питания, MC34164, LM2931Т, ИКЛ7673, МАКС610, ЛМ2935

Вот несколько выделенных схем бесперебойного питания, особенно для маломощных или аккумуляторных мест. В качестве резервного источника питания могут использоваться другие низковольтные схемы питания ЗУ, микропроцессоров, КМОП-схемы, схемы таймеров и календарных часов. Автономный резервный регулятор LM2935 представляет собой регулятор напряжения с малым падением напряжения, в дополнение к регулируемому выходу +5 В/750 мА, внутреннее устройство также имеет резервный стабилизатор с низким уровнем покоя, его нормальный выход составляет +5 В/10 мА. На рисунке 1 показана типичная схема подключения LM29.35 Рис. Резервная функция, в основном, регулятор в линии при воздействии переходных ударов (например, линейный вход внезапно достигает 60 В, напряжение превышает максимальный переходный предел входного напряжения), выход регулятора 750 мА автоматически отключается для защиты внутренних цепей и нагрузки, но остается нормальным резервным регулятором Выход, если уровень сброса и сверхнизкое входное напряжение не возникают одновременно, он может сделать резервное хранилище без потери данных при нормальном питании. Цепь резервного стабилизатора при отключении питания Хотя регулятор с малым падением напряжения LM2931T просто регулятор батареи, очень удобно использовать его в качестве резервного источника питания. Схема на рисунке 2 при нормальном источнике питания, входной выход напрямую через D3, D1 и R1, а также подзарядка резервной батареи Ec, LM2931T высока и находится на расстоянии 2 фута от выхода; Когда линия при сбое входного питания, LM2931T 2 фута будет низкой, выходная мощность на нагрузку через D4 продолжает регулироваться. Резервная цепь может работать в широком диапазоне напряжений, регулятор мощности RP имеет подходящую выходную цепь для развязывающих диодов D1-D4, лучше всего выбрать диод Шоттки с малым падением напряжения. ИС переключателя резервного питания Цепь серии RH5RCXXX представляет собой трехконтактный регулятор IC CMOS, низкое потребление тока всего 7,5 мкА. Пока входное напряжение больше 0,9V, может быть достигнута выходная мощность переключателя повышения, эффективность преобразования обычно выше 80%. Схема на Рисунке 3 представляет собой использование RH5RCXX с импульсным резервным питанием. Цепь основного источника питания E1, E2 в качестве вспомогательной мощности, когда основная выходная мощность сильна, крайний срок диода D2, схема повышения RH5RCXX не работает; Когда основное питание переключается на D2, E2 активирует вспомогательный выключатель D1, повышающий выходную цепь резервного питания. На рис. 4 показана схема резервного питания с энергосбережением. При более высоком напряжении батареи, блокировка детектора выходного напряжения 1 ноги MC34164, отсечка V, питание Ec напрямую через L, выход D1; Падение напряжения питания Ec обнаружено, когда IC1 эффективен, контактный выход низкий, конец тока всасывания составляет около 6 мА, это было R, так что проводимость V, позволяющая переключать повышающую схему, батарея Ec может продолжать использоваться. Бестрансформаторное резервное питание С преобразователем электроэнергии MAX MAX610 может составлять источники бесперебойного питания +5 В, резервные батареи используют ультраконденсаторы. При нормальных условиях 2,8-футовый выпрямленный выход IC через ток непрерывного заряда резервной батареи R3 ​​выбирается как наилучшая 1/10 или меньше емкости батареи. При отключении питания, проводимость D, поэтому Ec с помощью внутреннего регулятора серии IC, выходной сигнал свободного хода, максимальный выходной ток до 150 мА, чтобы гарантировать, что нагрузка не отключается. Примечательно, что лучший выбор диода Шоттки, диода Д, например Д83004 и т.п., понижающий конденсатор С2 должен иметь выдерживаемое напряжение 450В и более, при напряжении 220В/50Гц, R1 взять 100 Ом; При сетевом напряжении 110В/60Гц R1 взят 47 Ом. Резервное питание ASIC ICL7673 представляет собой монолитное резервное питание на основе CMOS ASIC, которое может достигать выходного диапазона входного напряжения 2,5-15 В резервного питания, затем нормальный контакт питания Vp, Vs принимает резервный источник питания, источник питания был на нормальном нижнем уровне Pbar, а блокировка Sbar; при подаче питания, Pbar заблокирован, а выход нижнего уровня Sbar; подача +5 В при выходном токе 38 мА, при питании 3 В выходной ток 30 мА, конечная нагрузка Sbar и Pbar около 50 мА. Малый резервный источник питания 6 состоит из ICL7673, запасной батареи с литиевой батареей 3,6 В или суперконденсаторной батареи. При нормальном электроснабжении, зарядку аккумулятора получить струйкой. Сбой питания +5 В, на выходе +3,6 В диод свободного хода D предотвращает расход энергии резервной батареи обратного тока в нормальном конце; Чтобы приспособиться к большой резервной нагрузке ICL7673, и рис. 7 выходной поток расширения трубы с помощью PNP, V1 при нормальных обстоятельствах приводит Tong, V2 во время включения резервного источника питания. Несколько часто используемых схем резервного питания показаны на рис. (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Чтение(4063)

Преобразование частоты напряжения составлено принципиальная схема MPX2100

Опубликовано:25.03.2014 21:33:00 Автор:lynne | Ключевое слово: преобразование напряжения в частоту, составленное на электрической схеме MPX2100, MPX2100

Мощность преобразования напряжения в частоту Рисунок представляет собой схему преобразования напряжения в частоту MPX2100. Схема состоит из усиления напряжения и преобразования частоты из двух частей, с помощью схемы усилителя с 4 операционными усилителями и несколькими резисторами, которая имеет дифференциальное усиление и высокий коэффициент подавления синфазного сигнала, а также высокое входное сопротивление, вы можете настроить цепь смещения . Цепь дифференциального усилителя в основном состоит из цепи обратной связи операционного усилителя A1, A2, которая используется для предотвращения притока отрицательной стороны датчика. При нулевом давлении разница между напряжением датчика между 2 и 4 футами равна нулю. Если 2 фута и 4 фута на каждом синфазном напряжении 4 В (половина датчика напряжения питания), напряжение на контакте A1 также составляет 4 В, так что напряжение через A3 и A4 на пути к его выходному напряжению равно нулю. давление. Смещение нулевого давления, вносимое выходом R4 и R12, R12 можно настроить для регулировки напряжения смещения. R7 выбирает от 13 футов, чтобы увидеть прошлое импеданса, обычно 1 кОм. Коэффициент усиления усилителя AV = R5 [1 + (R11/R10)] / R6 = 125. Выбор коэффициента усиления 125 позволяет усилить размах выходного сигнала датчика при колебании от 32 мВ до 4 В. /F преобразование в выходную частоту 1~10кГц. Подключен А3 8 футов и преобразователь AD654V/F. Его выходная частота полной шкалы определяется резисторами R3, R13 и C3 и может быть рассчитана по следующей формуле: Fout (полная шкала) = Vin / [10 (R3 + R15) C3] (вид)

Просмотреть полную принципиальную схему | Комментарии | Reading(2201)

Блок питания на солнечных батареях с малыми потерями схема

Опубликовано:20 марта 2014 г., 21:02:00 Автор:lynne | Ключевое слово: схема источника питания с низкими потерями на солнечных батареях, LM324, LM385

Схема солнечной лампы представляет собой схему с малыми потерями, использующую четырехконтактный КЛЛ мощностью 7 Вт (компактные люминесцентные лампы) и герметичные необслуживаемые батареи 12 В, 7 А-ч. КПД инвертора более 85%, ток покоя менее 2 мА. Он имеет защитную функцию с разрядкой аккумулятора и функцией защиты от перезарядки с параллельным контроллером заряда. Низкий ток покоя, функция защиты от переразряда и защита от перезарядки обеспечивают очень долгий срок службы батареи. Функция предварительного прогрева предотвращает появление черных концов инверторной КЛЛ, тем самым продлевая срок ее службы. Данную схему можно использовать как надежный и компактный переносной источник света в сельской местности, в городских условиях использовать в качестве систем аварийного освещения. Схема шунтирующего контроллера заряда состоит из IC1 (слаботочный источник опорного напряжения 2,5 В LM385) и IC2 (компаратор LM324). Резисторы R1~R8 и транзистор Q1 IC2A предотвращают разряд батареи. Принципиальная схема освещения с низкими потерями на солнечных батареях показана на рисунке: (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Чтение(4033)

А3(А4) схема блока питания

Опубликовано: 19.03.2014 21:15:00 Автор:lynne | Ключевое слово: A3 (A4) цепь питания, A3 (A4)

Схема блока питания
A3 (A4) выглядит следующим образом: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(3462)

Схема силовой цепи SONY G3FK2

Опубликовано: 19. 03.2014, 21:14:00 Автор:lynne | Ключевое слово: схема силовой цепи SONY G3FK2, G3FK2

Схема силовой цепи
SONY G3FK2 показана следующим образом:   (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Reading(2157)

Введите принципиальную схему выходной цепи от 1,5 В до 22,5 В

Опубликовано: 19 марта 2014 г., 21:12:00 Автор:lynne | Ключевое слово: Введите принципиальную схему выходной цепи от 1,5 В до 22,5 В,

Как показано, выходное напряжение 22,5 В постоянного тока на стороне схемы усилителя, которую можно использовать вместо батареи 22,5 В постоянного тока, в которой используется мультиметр с питанием от батареи 1,5 В, рабочий ток 25 мА, выходной ток составляет около 0,5 мА. высокий барьер для Мультиметр достаточно состоятельный. Цепь составлена ​​из комплементарных мультивибраторов TR1 и TR2, частота их колебаний составляет примерно 2 кГц. Т — первичная линия повышающего трансформатора, нагрузочная нагрузка вторичного мультивибратора — высокое напряжение на выходе импульсной волны, напряжение после выпрямительного диода D1 и Конденсатор С2 становится волной постоянного тока высокого напряжения, и тогда после резистора R3 и трубки регулятора напряжения ZD1 может выдаваться стабильное высокое напряжение. (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Reading(4836)

Схема блока питания инвертора

Опубликовано: 18.03.2014, 21:19:00 Автор:lynne | Ключевое слово: Схема блока питания инвертора,

Схема цепи питания инвертора
показана ниже: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Reading(4190)

Схема импульсного блока питания

Опубликовано: 18.03.2014, 21:19:00 Автор:lynne | Ключевое слово: Принципиальная схема импульсного источника питания

Принципиальная электрическая схема импульсного источника питания, как показано на рисунке: (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Чтение(2780)

RC Buck схема питания

Опубликовано: 17.03.2014, 21:38:00 Автор:lynne | Ключевое слово: Цепь питания RC Buck,

Обычные методы Сила переменного тока преобразуется в фильтр выпрямителя постоянного тока низкого напряжения перед использованием понижающего трансформатора, когда существуют ограничения по размеру и факторам стоимости, наиболее простым и практичным методом является использование конденсаторного понижающего источника питания. Во-первых, принципиальная схема Емкость простой базовой цепи понижающего источника питания на рис., C1 — понижающий конденсатор, D2 — диод однополупериодного выпрямителя, D1 — в отрицательном полупериоде сети для обеспечения разрядной цепи C1, D3 — стабилитрон, R1 питание выключено После зарядки резистора сброса C1. Часто в практических приложениях используется схема, показанная на рисунке 2. Когда необходимо обеспечить больший ток нагрузки, можно использовать схему мостового выпрямителя, показанную на рисунке 3. Нерегулируемое выпрямленное напряжение постоянного тока, как правило, выше 30 вольт и будет меняться при изменении тока нагрузки, возникают большие колебания, потому что во многих случаях такая мощность связана с внутренним сопротивлением, она не подходит для сильноточных приложений питания. Обычные методы Мощность переменного тока преобразуется в низковольтный выпрямительный фильтр постоянного тока перед использованием понижающего трансформатора, когда существуют ограничения по размеру и факторам стоимости, наиболее простым и практичным методом является использование конденсаторного понижающего источника питания. Во-первых, принципиальная схема Емкость простой базовой цепи питания buck на рисунке 1, C1 — понижающий конденсатор, D2 — диод однополупериодного выпрямителя, D1 — в отрицательном полупериоде сети для обеспечения разрядной цепи C1, D3 — стабилитрон, R1 выключен C1 заряжается после резисторов сброса мощности. Часто в практических приложениях используется схема, показанная на рис. 2. При необходимости обеспечить больший ток нагрузки можно использовать схему мостового выпрямителя. Нерегулируемое выпрямленное напряжение постоянного тока, как правило, выше 30 вольт и будет меняться при изменении тока нагрузки, возникают большие колебания, потому что во многих случаях такая мощность связана с внутренним сопротивлением, она не подходит для сильноточных приложений питания. Во-вторых, выбор устройства 1 схемотехника, точное значение должно быть измерено по току нагрузки, а затем выберите конденсатор емкости эталонного образца. Поскольку конденсатор С1 через понижающий ток Io нагрузки, протекающий через конденсатор С1 фактически заряжает и разряжает ток Ic. Чем больше емкость С1, тем меньше емкостное реактивное сопротивление Хс, тогда через С1 протекает зарядный и разрядный ток. Когда ток нагрузки Io меньше тока заряда и разряда C1, избыточный ток будет протекать через регулятор, если же регулятор меньше максимально допустимого тока Idmax Ic-Io, когда регулятор легко может привести к перегоранию. (2) Для обеспечения надежной работы C1 давление должно быть выбрано таким, чтобы оно более чем в два раза превышало напряжение питания. 3 Стравливающий резистор R1 должен быть подобран таким образом, чтобы в течение необходимого времени разрядился заряд на С1. В-третьих, пример дизайна Известный C1 составляет 0,33 мкФ, вход переменного тока 220 В / 50 Гц, ищущая схема может обеспечить максимальную токовую нагрузку. Реактивное сопротивление C1 Xc в цепи равно: Xc = 1 / (2 πf C) = 1 / (2 * 3,14 * 50 * 0,33 * 10-6) = 90,65К Протекающий через конденсатор С1 зарядный ток (Ic) равен: Ic = U / Xc = 220 / 9,65 = 22 мА. Конденсатор С1 часто представляет собой соотношение между артериальным давлением и током нагрузки. Емкость Io C можно приблизительно определить следующим образом: C = 14,5 I, где C — емкость единицы мкФ, единица Io — A. Конденсатор Buck — это неизолированная мощность питания, обратите особое внимание на применение изоляции, чтобы предотвратить поражение электрическим током. Схема питания RC Buck показана на рис.: (Просмотреть)

Просмотреть полную принципиальную схему | Комментарии | Reading(3747)

Схемы инвертора регулятора высокой мощности

Опубликовано: 17 марта 2014 г., 21:22:00 Автор:lynne | Ключевое слово: Схемы инвертора регулятора высокой мощности, TL494, 2SK906, 2SK564

Использование состава цепи инвертора регулятора мощности 400W TL494. Возбуждаемая часть преобразования представляет собой TL494, VT1, VT2, VD3, VD4, образующие схему управления стоковым током, управляющую двумя из двух МОП-переключателей 60 В / 30 А на полевых транзисторах. Для увеличения выходной мощности каждого канала можно использовать от трех до четырех переключателей в параллельных приложениях, схема неизменна. Инвертор TL494 приложение следующим образом: 1,2 фута составляли систему усиления ошибки выборки регулятора, положительный входной контакт входной выборки вторичной обмотки выпрямителя инвертор выходное напряжение 15 В постоянного тока, парциальное давление R1, R2, так что первая нога инвертора Работа выборки напряжения почти 4,7 ~ 5,6 В. Инвертирующий входной контакт 2 Входное опорное напряжение 5 В (от 14 футов). Когда выходное напряжение уменьшается, низкий выходной сигнал усилителя ошибки напряжения на выводе низкий, выходное напряжение схемы ШИМ увеличивается. Когда нормальное напряжение составляет 5,4 В, 2-контактное напряжение составляет 5 В, 3-контактное напряжение составляет 0,06 В. Тогда выходное переменное напряжение составляет 235 В (прямоугольное напряжение). 4-контактные внешние R6, R4, C2 задают мертвое время. Нормальное напряжение 0,01В. 5,6-контактный внешний ТТ, частота генератора треугольной волны RT установлена ​​на 100 Гц. 5-контактное напряжение нормальное 1,75 В, 6-контактное напряжение 3,73 В. 7 футов для общего основания. 8, 11 футов внутри коллектора выходного транзистора привода, 12 футов для TL494 клеммы предварительного питания, эти три клеммы управляются переключателем S TL494 start/stop, как переключатель управления инвертором. Когда S1 выключен, на TL494 нет выходного импульса, поэтому на переключателе VT4~VT6 нет тока. Когда S1 включен, этот штатив имеет положительное напряжение батареи. 9,10 фута внутри эмиттерного транзистора каскада драйвера выводятся два разных импульса с положительной синхронизацией. Нормальное напряжение 1,8В. Первые 13, 14 футов 14 футов 5V выход опорного напряжения, так что есть 5V 13 футов высотой, управляющие ворота, триггерный выход два импульса привода, для двухтактных коммутационных цепей. Первое 15-контактное внешнее напряжение 5 В представляет собой инвертирующий вход усилителя ошибки опорного напряжения, а неинвертирующий входной терминал с высокой защитой 16 футов представляет собой вход. В связи с этим, когда входное напряжение превышает 16 футов 5 В, выходное напряжение может быть уменьшено за счет роли регулятора, включения или выключения импульсов привода для обеспечения защиты. В его возбуждаемом инвертором выходе практически отсутствует возможность избыточного давления, поэтому цепь не используется на первых 16 ножках, заземленных резистором R8. Мощность инвертора 400 ВА с сердечниками трансформатора промышленной частоты из кремнистой стали 45 × 60 мм2. Первичная обмотка проводом диаметром 1,2мм, два и около 2×20 витков. Вторичный отбор проб с использованием проволоки диаметром 0,41 мм, намотанной на 36-витковый центральный ответвитель. Вторичная обмотка 230В рассчитана из эмалированного провода диаметром 0,8 мм, намотанного на 400 витков. Переключатель VT4 ~ VT6 доступен 60 В / 30 А вместо любого типа N-канальной МОП-транзисторной трубки. В VD7 доступны обычные диоды серии 1N400X. Схема практически без отладки работает исправно. Когда C9напряжение положительной клеммы составляет 12 В, R1 может быть между 3,6 ~ 4,7 кОм на выбор или потенциометр 10 кОм регулируется так, чтобы номинальное выходное напряжение. Если это выходная мощность инвертора увеличивается почти на 600 Вт, первичный ток во избежание чрезмерного увеличения резистивных потерь, если батарея переключается на 24 В, VDS можно использовать для переключения сильноточной трубки MOS FET 100 В. Следует отметить, что выбор нескольких ламп, а не параллельно, а не выбрать один IDS больше, чем 50A переключателя, причина в том, что: более высокая цена, два вождения слишком сложно. Предлагается использовать 100В/32А 2SK564, 2SK906 или дополнительно три параллельных приложения. Между тем, поперечное сечение сердечника трансформатора, необходимое для достижения 50 см2, рассчитанное по виткам обычного силового трансформатора и расчетному диаметру, или использование альтернативного отработанного трансформатора UPS-600. Например, холодильники, электрические вентиляторы с питанием, не забудьте подключить фильтр нижних частот LC. Схема инвертора регулятора мощности показана на рисунке: >   (Просмотр)

Просмотреть полную принципиальную схему | Комментарии | Чтение(7541)

Страницы:1/291 12345678121314151617181920До 20 лет

Цепи, различные типы и их работа

Источник питания является важным компонентом любой электрической или электронной системы. Существуют различные требования, которые необходимо учитывать при выборе точного источника питания, например; Потребности в мощности для цепи или нагрузки в основном включают напряжение и ток. Функции безопасности схемы источника питания, такие как ограничения по току и напряжению для защиты нагрузки, эффективность, физический размер и помехоустойчивость системы. В этой статье мы рассмотрим определение источника питания , различные типы источников питания, и как они работают. Эти источники питания в основном используются для измерений, обслуживания, тестирования и расширения продукции.

Что такое блок питания?

Источник питания может быть определен как , так как это электрическое устройство, используемое для подачи электроэнергии на электрические нагрузки. Основная функция этого устройства заключается в изменении электрического тока от источника на точное напряжение, частоту и ток для питания нагрузки. Иногда эти источники питания можно назвать преобразователями электроэнергии. Некоторые типы расходных материалов представляют собой отдельные элементы нагрузки, в то время как другие встроены в устройства, которыми они управляют.

Цепь питания

Цепь питания используется в различных электрических и электронных устройствах. Схемы электропитания подразделяются на различные типы в зависимости от мощности, которую они используют для питания цепей или устройств. Например, схемы на основе микроконтроллера, как правило, представляют собой схемы регулируемого источника питания (RPS) 5 В постоянного тока, которые могут быть разработаны с помощью различных методов изменения мощности с 230 В переменного тока на 5 В постоянного тока.

Схема блока питания показана выше, а пошаговое преобразование 230 В переменного тока в 12 В постоянного тока обсуждается ниже.

• Понижающий трансформатор преобразует 230 В переменного тока в 12 В.
• Мостовой выпрямитель используется для преобразования переменного тока в постоянный
• Конденсатор используется для фильтрации пульсаций переменного тока и подается на регулятор напряжения.
• Наконец, регулятор напряжения регулирует напряжение до 5 В, и, наконец, блокировочный диод используется для получения пульсирующей формы волны.

Блок-схема источника питания

Различные типы источников питания

Различные типы источников питания классифицируются следующим образом.

1) Импульсный источник питания

Импульсный источник питания или компьютерный источник питания — это тип источника питания, который включает в себя импульсный регулятор для мощного преобразования электроэнергии. Подобно другим источникам питания, этот источник питания передает мощность от источника постоянного или переменного тока к нагрузкам постоянного тока, таким как ПК (персональный компьютер), изменяя при этом характеристики тока и напряжения. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о Know All about Switch Mode Power Supply

SMPS – Импульсный источник питания

2) Источник бесперебойного питания

ИБП (источник бесперебойного питания) – это электрическое устройство, позволяющее ПК продолжать работу в течение некоторого времени при отключении основного источника питания. Этому устройству также дается защита от перетока энергии.

ИБП – источник бесперебойного питания

В состав ИБП входит батарея для накопления энергии, когда устройство обнаруживает потерю питания от основного источника. Например, если вы используете ПК, когда источник бесперебойного питания обнаруживает потерю мощности, вам необходимо сохранить данные до того, как ИБП (вторичный источник питания) разрядится.

Когда и первичный, и вторичный источники питания заканчиваются, все данные в ОЗУ (оперативной памяти) вашего ПК стираются. Когда происходит потеря питания, вторичный источник питания останавливает потерю питания, чтобы не повредить персональный компьютер. Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о принципиальной схеме источника бесперебойного питания и работе

3) Источник питания переменного тока

Как правило, источник питания переменного тока получает напряжение от сети, и напряжение может повышаться или понижаться с помощью с помощью трансформатора до требуемого напряжения и может иметь место некоторая фильтрация. Различные типы блоков питания переменного тока предназначены для обеспечения почти стабильного тока, а напряжение вывода/выключения может изменяться в зависимости от импеданса нагрузки. В некоторых случаях, поскольку источником питания является постоянный ток, для преобразования его в мощность переменного тока можно использовать повышающий трансформатор и инвертор. В некоторых видах изменения мощности переменного тока трансформатор не используется.

Блок питания переменного тока

Если входное и выходное напряжения одинаковы, основной функцией устройства является фильтрация переменного тока. Если аппарат предназначен для обеспечения резервного питания, то его можно назвать источником бесперебойного питания (ИБП). В настоящее время источники питания переменного тока подразделяются на два типа, а именно однофазные системы и трехфазные системы. Основное различие между ними заключается в надежности доставки. Эти источники могут также применяться для изменения напряжения, а также частоты.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о регулируемых источниках питания постоянного тока MCQ

4) Источники питания постоянного тока

Источники питания постоянного тока обеспечивают постоянное напряжение постоянного тока для нагрузки. В соответствии со своим планом источник питания постоянного тока может управляться источником постоянного тока или источником переменного тока, например, сетью электропитания.

Источник питания постоянного тока

5) Регулируемый источник питания

RPS (регулируемый источник питания) представляет собой фиксированную схему, используемую для преобразования нерегулируемого переменного тока в стабильный постоянный ток.

Здесь выпрямитель используется для преобразования питания переменного тока в постоянный, и его основная функция заключается в подаче стабильного напряжения на устройство или цепь, которые должны функционировать в определенных пределах источника питания. Выход РПС может быть переменным (или) однонаправленным, но это всегда постоянный ток (постоянный ток).

Регулируемый источник питания

Тип используемой стабилизации можно контролировать, чтобы гарантировать, что o/p остается в определенных пределах при различных условиях нагрузки.

6) Программируемый источник питания

Этот тип источника питания позволяет дистанционно управлять его работой через аналоговый вход или цифровые интерфейсы, такие как GPIB или RS232. Управляемые свойства этого источника питания включают ток, напряжение, частоту. Этот тип расходных материалов используется в широком спектре приложений, таких как производство полупроводников, генераторов рентгеновского излучения, мониторинг роста кристаллов, тестирование автоматизированного оборудования.

Как правило, в этих типах источников питания используется важный микрокомпьютер для управления, а также наблюдения за работой источника питания. Блок питания, снабженный интерфейсом компьютера, использует стандартные (или) проприетарные протоколы связи и язык управления устройством, такой как SCPI (стандартные команды для программируемых инструментов)

7) Блок питания компьютера

Блок питания в компьютере — это часть оборудования, которая используется для преобразования питания, подаваемого из розетки, в полезную мощность для нескольких частей компьютера. Он преобразует переменный ток в постоянный.

Он также контролирует перегрев посредством управления напряжением, которое может изменяться вручную или автоматически в зависимости от источника питания. Блок питания или блок питания также называют преобразователем мощности или блоком питания.

В компьютере внутренние компоненты, такие как корпуса, материнские платы и блоки питания, доступны в различных конфигурациях, размеры которых известны как форм-фактор. Все эти три компонента должны быть хорошо согласованы друг с другом, чтобы работать должным образом вместе.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше об электрических схемах MCQ

8) Линейный источник питания

Схема LPS (линейный источник питания) или LR (линейный регулятор) используется в различных электрических и электронных схемах для питания Постоянный ток во всей цепи. Линейный источник питания в основном включает в себя понижающий трансформатор, выпрямитель, схему фильтра и регулятор напряжения. Основная функция этой схемы — сначала; понижает напряжение переменного тока, а затем превращает его в постоянный ток. К основным особенностям этого источника питания можно отнести следующее.

• Эффективность этого источника питания составляет от 20 до 25%
• Магнитные материалы, используемые в этом источнике питания, представляют собой сердечник CRGO или сплав St.
• Более надежный, менее сложный и громоздкий.
• Дает более быстрый ответ.

К основным преимуществам линейного блока питания относятся надежность, простота, низкая стоимость и низкий уровень шума. Наряду с этими преимуществами есть некоторые недостатки, такие как

Они лучше всего подходят для нескольких приложений с низким энергопотреблением, когда требуется большая мощность; недостатки превращаются в более явно. К недостаткам этого блока питания можно отнести высокие потери тепла, размер и низкий уровень эффективности. Всякий раз, когда линейный источник питания используется в приложениях высокой мощности; для управления питанием требуются большие компоненты.

Таким образом, речь идет о различных типах источников питания, и они используются для эффективного обеспечения питания различных систем. Источники питания являются важными компонентами каждой системы для получения электроэнергии для работы. Таким образом, некоторые из соображений источника питания, такие как проектирование или разработка, более важны. Потому что изо дня в день изобретение технологий, а также источников питания увеличивается для обеспечения защиты электрических и электронных устройств.

схема%20схема%20230перем.тока%20до%2024впост.тока%20мощность%20паспорт питания и примечания по применению

MFG и тип ПДФ Ярлыки для документов Схема платы питания

LCD

Реферат: схема жесткого диска samsung СХЕМА ОСНОВНОЙ ПЛАТ ИЧ5-М схема жесткого диска схема питания последовательность схема схема схема samsung схема зарядного устройства ddr схема
Текст: Нет доступного текста файла

Оригинал PDF 47ent схема платы питания жк схема жесткого диска самсунг СХЕМА ГЛАВНОЙ ПЛАТЫ ИЧ5-М схема жесткого диска последовательность мощности схематический принципиальная схема самсунг схема зарядного устройства схема ddr org/Product»>

принципиальная схемаS

Реферат: 911p «Схемы схем» samsung 943 схема
Текст: Нет доступного текста файла

Оригинал PDF Схема платы питания

LCD

Реферат: ИЧ5-М схема схема схема ЖК samsung samsung dmb samsung ddr схема зарядного устройства samsung hdd схема схема датчик переменного тока ddr схема
Текст: Нет доступного текста файла

Оригинал PDF

СХЕМА Плата VGA

Аннотация: схема телевизора samsung схема основной платы телевизора схема samsung схема телевизора схема телевизора samsung
Текст: Нет доступного текста файла

Оригинал PDF

САМСУНГ 834

Резюме: b527 EXF-0023-05 samsung конфиденциальный SHORT13 SAMSUNG 840 samsung 822 схема
Текст: Нет доступного текста файла

Оригинал PDF org/Product»>

принципиальная схема самсунг

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла

Оригинал PDF Схема клавиатуры и тачпада

Аннотация: схема сенсорной панели Схематические диаграммы Схема платы модема Схема платы ЖК-дисплея RB5C478 RJ11 4-контактный разъем для печатной платы Резистор 4,7 кОм BA41-00037A K935U
Текст: Нет доступного текста файла

Оригинал PDF S630/S670 W48S87-72HTR схема клавиатуры и тачпада схема тачпада Схематические диаграммы схема платы модема схема платы питания жк RB5C478 RJ11 4-контактный разъем для печатной платы резистор 4.7кОм БА41-00037А К935У

Принципиальные схемы

Реферат: SHEET30 Samsung P40 samsung 943 «Схематические диаграммы» принципиальная схема основной платы
Текст: Нет доступного текста файла

Оригинал PDF org/Product»>

схематические символы

Реферат: Навигатор проекта ispLEVER с использованием иерархии в VHDL Design схема интерфейса lpc
Текст: Нет доступного текста файла

Оригинал PDF

2008 — КОД VHDL К ШИННОМУ ИНТЕРФЕЙСУ LPC

Аннотация: схематические символы FD1S3IX LCMXO256C TQFP100 простой проект vhdl
Текст: Нет доступного текста файла

Оригинал PDF

принципиальная схема самсунг

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла

Оригинал PDF

самсунг

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла

Оригинал PDF org/Product»> Схема карты PCI

Реферат: Схема карты памяти ПК s850 Схема s820 Схема s820
Текст: Нет доступного текста файла

Оригинал PDF S820/S850 схема pci-карты с850 схема памяти пк карты схема s820 с820

6143

Аннотация: схема телефонного интерфейса схема входа spdif схематическая схема аудиоустройства схема монитора электронная схема WM8350 Eh21
Текст: Нет доступного текста файла

Оригинал PDF 6143-EV1-REV3 WM8350 6143 схема телефонного интерфейса вход spdif схематический принципиальная схема звукового устройства схема монитора электронная схема Эх21

2005 — Полный отчет по проекту счетчика объектов

Abstract: решетчатая логика Полный отчет о проекте по счетчику объектов с использованием семисегментного дисплея LC4256V Руководство по проектированию ABEL Руководство по проектированию ABEL-HDL Справочное руководство по ABEL-HDL
Текст: Нет доступного текста файла

Оригинал PDF org/Product»>

принципиальная схема samsung led

Реферат: Samsung p28 Схема платы питания Samsung 546 LCD SCHEMATIC Плата VGA Схема платы контроллера ЖК-дисплея Схема платы Samsung LCD GFX 49samsung lcd схемы северный мост
Текст: Нет доступного текста файла

Оригинал PDF

схема

Реферат: принципиальная схема электронная Д-10 Д-12 Д-16 Д-18 конструкция LXD9784
Текст: Нет доступного текста файла

Оригинал PDF LXD9784 схематический схемы электронная схема Д-10 Д-12 Д-16 Д-18 дизайн

Поворотные переключатели

Реферат: Ползунковые переключатели EG1218 EG1206A EG1206 EG1205A EG1205 EG1201A EG1201 EG-2215
Текст: Нет доступного текста файла

Оригинал PDF 500 В постоянного тока EG4319 EG4319A Поворотные переключатели Ползунковые переключатели EG1218 ЭГ1206А ЭГ1206 ЭГ1205А ЭГ1205 ЭГ1201А EG1201 ЭГ-2215 org/Product»>

2008 — WM8741

Реферат: WM8741-6060-DS28-EV2-REV1 wolfson microelectronics wm8741 схема WM8741-6060-DS28EV2-REV1 DS28 Eh21
Текст: Нет доступного текста файла

Оригинал PDF WM8741-6060-DS28-EV2-REV1 WM8741 WM8741-6060-DS28-EV2-REVдля WM8741 WM8741-6060-DS28-EV2-REV1 Вольфсон микроэлектроника wm8741 схематический WM8741-6060-DS28EV2-REV1 ДС28 Эх21

Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла

Оригинал PDF ЭГ1206А ЭГ1206 EG4319EG4319A

2009 — 6220-EV1-REV1

Аннотация: WM8993 принципиальная схема аудиоустройства Eh21 6220e
Текст: Нет доступного текста файла

Оригинал PDF 6220-EV1-REV1 WM8993 2009 год 6220-EV1-REV1 WM8993 принципиальная схема звукового устройства Эх21 6220e
