Как устроены Bluetooth-наушники. Какие компоненты входят в схему беспроводной гарнитуры. Какие особенности имеют Bluetooth-модули для наушников. Как выбрать качественную беспроводную гарнитуру.
Основные компоненты схемы Bluetooth-наушников
Типичная схема Bluetooth-наушников включает следующие ключевые компоненты:
- Bluetooth-модуль — обеспечивает беспроводное подключение и передачу аудиоданных
- Микроконтроллер — управляет работой всех компонентов
- ЦАП (цифро-аналоговый преобразователь) — преобразует цифровой аудиосигнал в аналоговый
- Усилитель — усиливает аналоговый сигнал для динамиков
- Аккумулятор — обеспечивает автономное питание
- Динамики — воспроизводят звук
Рассмотрим подробнее особенности каждого из этих компонентов и их роль в работе беспроводных наушников.
Bluetooth-модуль как ключевой элемент схемы
Bluetooth-модуль является «сердцем» беспроводных наушников. Он отвечает за установление соединения со смартфоном или другим источником звука, прием аудиоданных по беспроводному каналу и их первичную обработку.
Основные характеристики Bluetooth-модулей для наушников:
- Версия Bluetooth (4.0, 4.2, 5.0 и выше)
- Поддерживаемые аудиокодеки (SBC, AAC, aptX и др.)
- Дальность действия (обычно до 10 м)
- Энергопотребление
- Наличие встроенного ЦАП
От выбора Bluetooth-модуля во многом зависит качество звука и время автономной работы наушников. Современные модули поддерживают энергоэффективный Bluetooth 5.0 и качественные кодеки вроде aptX HD.
Роль микроконтроллера в схеме Bluetooth-гарнитуры
Микроконтроллер выполняет функции «мозга» наушников, управляя всеми процессами:
- Обработка команд пользователя (кнопки управления)
- Управление Bluetooth-модулем
- Контроль заряда аккумулятора
- Обработка аудиосигнала
- Управление индикацией
Особенности ЦАП и усилителя в беспроводных наушниках
Цифро-аналоговый преобразователь (ЦАП) и усилитель отвечают за качество воспроизводимого звука. ЦАП преобразует цифровой сигнал, полученный по Bluetooth, в аналоговый. Затем усилитель усиливает этот сигнал до уровня, необходимого для работы динамиков.
Какие параметры ЦАП и усилителя важны для наушников?
- Разрядность и частота дискретизации ЦАП
- Динамический диапазон
- Уровень искажений
- Соотношение сигнал/шум
- Выходная мощность усилителя
Чем выше эти показатели, тем более качественный и детальный звук смогут обеспечить наушники. В топовых моделях применяются Hi-Fi ЦАПы и усилители аудиофильского уровня.
Аккумулятор как источник питания беспроводных наушников
Аккумулятор обеспечивает автономную работу Bluetooth-наушников. От его емкости и энергоэффективности схемы зависит время работы без подзарядки.
На что обратить внимание при выборе аккумулятора для наушников:
- Емкость (обычно от 40 до 1000 мАч)
- Тип (чаще всего литий-полимерный)
- Габариты
- Наличие схемы защиты
- Скорость зарядки
Современные наушники могут работать от 4-5 часов до нескольких дней на одном заряде. Некоторые модели поддерживают быструю зарядку, позволяющую за 15 минут получить несколько часов работы.
Динамики как ключевой элемент воспроизведения звука
Динамики (излучатели) преобразуют электрический сигнал в звуковые колебания. От их характеристик напрямую зависит качество звучания наушников.
Основные параметры динамиков для наушников:
- Диаметр (от 6 до 50 мм)
- Тип (динамические, арматурные, планарные)
- Частотный диапазон
- Чувствительность
- Сопротивление
В Bluetooth-наушниках чаще всего используются динамические излучатели диаметром 6-15 мм. Для улучшения звучания могут применяться многодрайверные схемы с несколькими излучателями в каждом наушнике.
Особенности схемы True Wireless наушников
Отдельного внимания заслуживают полностью беспроводные (True Wireless) наушники. В их схеме есть ряд особенностей:
- Два независимых Bluetooth-модуля (по одному в каждом наушнике)
- Схема синхронизации звука между наушниками
- Миниатюрные аккумуляторы в каждом наушнике
- Зарядный кейс с дополнительным аккумулятором
Это усложняет схему, но позволяет избавиться от проводов между наушниками. Главная сложность — обеспечение синхронного воспроизведения звука в обоих наушниках без задержек.
Как выбрать качественные Bluetooth-наушники
При выборе беспроводных наушников стоит обратить внимание на следующие характеристики:
- Версия Bluetooth (желательно 5.0 и выше)
- Поддерживаемые кодеки (AAC, aptX, LDAC)
- Время автономной работы
- Качество звучания (частотный диапазон, мощность)
- Наличие активного шумоподавления
- Удобство и посадка
- Влагозащита
- Дополнительные функции (NFC, голосовой помощник и т.д.)
Важно выбирать наушники исходя из сценария использования. Для спорта подойдут влагозащищенные модели, для офиса — с хорошим шумоподавлением, а для дома — с качественным звучанием.
Перспективы развития схем беспроводных наушников
Технологии беспроводного звука продолжают активно развиваться. Какие тенденции наблюдаются в схемах Bluetooth-наушников?
- Переход на энергоэффективный Bluetooth 5.2 и выше
- Внедрение более качественных аудиокодеков (LC3, LC3plus)
- Улучшение систем активного шумоподавления
- Увеличение времени автономной работы
- Интеграция голосовых помощников и ИИ-функций
Можно ожидать появления «умных» наушников с расширенными возможностями, выходящими за рамки простого воспроизведения музыки. Они смогут выполнять функции фитнес-трекеров, переводчиков и персональных ассистентов.
Заключение
Современные Bluetooth-наушники — это сложные электронные устройства, сочетающие в компактном корпусе множество высокотехнологичных компонентов. Понимание их схемы и принципов работы помогает сделать правильный выбор при покупке и грамотно эксплуатировать беспроводную гарнитуру.
Несмотря на кажущуюся простоту, за качественным звучанием Bluetooth-наушников стоят годы разработок и технологических инноваций. И развитие в этой области продолжается, обещая в будущем еще более совершенные беспроводные аудиоустройства.
Bluetooth-наушники на микросборке CSR8630
2017-01-20
Любомир Вершинин
Предисловие: девайс с Bluetooth-передатчиком не означает, что устройство можно использовать в качестве источника звука для беспроводной аудиоаппаратуры. Не каждый Bluetooth позволит слушать стерео даже на достаточном уровне без искажений.
Старые версии Bluetooth не подойдут для прослушивания файлов с высоким битрейтом и в lossless-форматах. В современных девайсах часто можно встретить поддержку Bluetooth 3.0 или 4.0, изредка — 4.1. При этом может оказаться, что приобретаемая гарнитура поддерживает подключение только по протоколу версии 2.1. При том, что для воспроизведения аудио-видеопотока рекомендуется использовать версию Bluetooth не ниже 3.0 – причина кроется в скорости обменна данных.
Существуют такие профили Bluetooth:
HSP — обеспечивает беспроводую передачу монозвука с битрейтом 64 кбит/с.
HFP
— обеспечивает только передачу моно, однако с более высоким качеством.A2DP необходим для передачи двухканального аудиопотока — стерео.
AVRCP обеспечивает управление функциями воспроизводящих устройств (без него невозможно даже изменение громкости музыки).
Для полноценного прослушивания музыки необходим A2DP.
Кодеки Bluetooth
Subband Coding (SBC) – все частоты выше 14кГц будут срезаны.
Advanced Audio Coding (AAC) — звучит значительно лучше SBC, даже лучше МР3, но не идеально.
AptX – возможности передавать файлы в MP3 и AAC без дополнительных манипуляций и перекодирования, а потому и без ухудшения качества. Расширяет частотный диапазон от 10Гц до 22Кгц – является самым идеальным выбором для меломана на сегодняшний день.
Кодек ArtX создала компания CSR – именно та компания, о продукте которой сегодня пойдет речь.
Почему именно CSR? Давайте посмотрим, какие есть известные аналоги:
Самым дешевым полноценным с точки зрения Bluetooth-модулем – является микросборка BK8000L.
Цена в сравнении с CSR8630 в полтора раза меньше. Как думаете, на чем сэкономили? Конечно же на качестве звука.
Модуль обладает Bluetooth 3.0, использует кодек SBC – и этим все сказано.
Еще один аналог, очень распространенная схема среди радиолюбителей, родной брат CSR8630, модуль – OVC3860.
Цена немного выше. И сходства не только внешние, но и технически они почти аналогичны.
Но стоит отметить, что не смотря на Bluetooth 3.0 и кодирование все тем же SBC, качество звука заметно лучше. Это достигается за счет дополнительного усиления на низких частотах и искажения на высоких, таким образом, чтобы звук получался «красивым, объемным» для пользователя. Еще в ней очень удобные и понятные встроенные звуки индикации. А так же много форумов и вариантов монтажа принципиальных схем доступных каждому.
Я плавно подхожу к CSR8635, тут уже можно говорить о качестве полноценного звука с кодеком AptX.
Но и здесь есть подводные камни – не на всех сборках с этой микросхемой имеется антена, а прицепить кусок проволки неочевидный выход. Нужно припаивать генератор сигнала, развязку для антенны. Так что, даже, если все это удастся проделать – размер ручной распайки будет внушительным и точно не влезет в портативное устройство. Конечно можно это все и не делать, но тогда дальность действия этого модуля составит 10-15 см.
Те же проблемы с модулем BTM835B на микросхеме CSR8635 – нет антенны.
Полноценными и самыми практичными модулями существующие сегодня, являются сборки с антенной CSR8645 и CSR8635.
Неспроста в этой статье они тоже стоят рядом. Ведь по свойствам они абсолютно аналогичные.
Идеальный звук, отсутствие наводок, используют кодек AptX, блютуз 4.
0 – разница в цене!
CSR8645 стоит, примерно на четверть дороже чем CSR8635. Цена выше за счет того, что микросборка больше распиарена и проще найти реальные даташиты и видеоуроки по сборке устройств на ее основе.
Вот почему эта статья советует Вам выбирать именно о CSR8635 — компромисс цены и качества.
Эта микросборка находится в разделе «Bluetooth», под названием – Аудио-модуль Bluetooth 4.0 на BlueCore® CSR8635
Чип работает с Bluetooth профилями: A2DP v1.2, AVRCP v1.4, HFP v1.6, HSP v1.2 и DI v1.3
Использует кодеки: SBC, MP3, AAC, AptX — зависит от отправляющего устройства.
Работает со всеми версиями Bluetooth имеющими профили аудио.
Напряжение питания: 3,3 — 3,7 В — самый низкий уровень срабатывания сигнала о разряде батареи среди аналогов.
Нагрузка встроенного усилителя мощности: от 16 до 32 Ом – означает, что будет воспроизводится безупречное качество звука без искажений на всех возможных типах динамиков наушников.
Размеры модуля рекордно малы:
Теперь, когда я Вас убедил, на сколько это правильный выбор, предлагаю приступить к монтажу.
Настоящую принципиальную схему к модулю мне так и не удалось найти. Вернее существовал на момент моего знакомства с CSR8630 даташит, все описание, но оно касается самого чипа, а не всего модуля в общем. Все, что я имел, из реальных схем – это вот это:
Да, догадываться можно долго. А экспериментировать быстрее. Так я и сжег свой первый модуль. Стыдно писать здесь, в чем именно была моя ошибка. Но не все напрасно — его гибель дала мне некие догадки по принципиальной схеме. Первая принципиальная схема была не вполне верна и я сжег выходящий каскад антенны еще одного модуля. Не буду показывать принципиальных схем с ошибками, а сразу выложу Вам верный вариант:
Эта принципиальная схема самый простой в монтаже вариант. Ее можно исполнить без кнопок управления. Но обязательными являются светодиоды индикации (как нагрузка) и переключатель S1..jpg)
Дело в том, что если подать питание на выводы 27 (плюс) и 26 (минус) – ничего не произойдет. Схема защищает себя и не включится без команды лишь от подачи питания. Схема (заведется) только когда с питанием на 27 и 26 выводе замкнуть 30 (MFB) вывод с 27(VBAT). Причем если замкнуть и сразу разомкнуть 30 и 27 – схема включится, но не будут работать кнопки управления громкостью, переключения треков и паузы. Для этого переключатель S1 должен быть фиксированным! Именно переключателем, а не тактовой кнопкой. При размыкании S1 (после загрузки модуля) схема выключается, сохраняя за пол секунды все настройки: положение громкости, адрес последнего устройства с которым была связана и т.д.
И еще дам парочку технических советов:
1. Если сигнальные светодиоды разные, желательно использовать на каждый отдельный резистор, хотя, по факту, это ни на что не влияет.
2. Чем выше сопротивление резистора R1, тем тусклее светят диоды и тем меньше лишней энергии потребляет модуль.

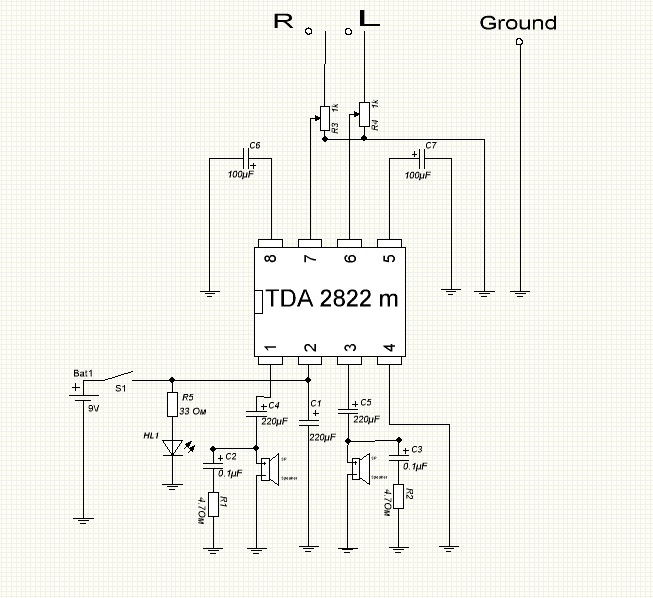

3. Если Вы планируете делать звуковой усилитель к этому модулю, стоит обратить внимание на то, что у модуля нет общего аудио вывода и Вам необходимо проиграться с развязкой на выходе. Нельзя замыкать аудио выводы, делая один общий – это приведет к сгоранию усилителя модуля.
Так же нельзя использовать общую землю конечного усилителя и Bluetooth-модуля, причем не только конкретно этого, а и всех модулей рассмотренных в этой статье — это тоже приведет к сгоранию усилителя модуля. Причина — земля аудио в таких модулях ВСЕГДА делается искусственной(подвешенной). Страхуйтесь резисторами и фильтрами – конденсаторами, если все-таки делаете усилитель к модулю наугад, а лучше используйте оптическую развязку на аудио.
4. Для пайки к выводам аудио-модуля используйте тонкие проводки – это предотвратит их отрыв. Выводы очень маленькие, и если выломать один такой – найти его на платке будет сложно, в некоторых случаях вообще технически невозможно.
5.
Более подробную и дополнительную информацию с примерами, можно найти в моем видео.
Схема bluetooth гарнитуры
Очень много людей просили меня сделать пошаговую инструкцию. Делал всё максимально просто и постарался объяснить доступно, чтоб у большинства получилось повторить. Начну с дерева, сегодня буду делать толстого кота. Выявляю для себя какой-то ориентир, вокруг которого буду строить морду. Это последний скучный этап в резьбе — дальше всё делается на одном дыхании, я даже фотографировать не успеваю, поэтому на следующем фото уже вполне узнаваемая довольная морда кота.
Поиск данных по Вашему запросу:
Схема bluetooth гарнитуры
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как сделать беспроводные наушники
- Беспроводная гарнитура для Bluetooth-гарнитуры
- Как выбрать Bluetooth гарнитуру
- Schematics
- Простая беспроводная Bluetooth стерео аудио система для использования на открытом воздухе. Часть 1
- СХЕМА УСТРОЙСТВА BLUETOOTH
- Обзор bluetooth audio модуля XS-3868
- Подключение Bluetooth-наушников к телефону, компьютеру, телевизору
- Обзор компонентов Bluetooth
- Убийцы шума: Гарнитуры
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — схема простых беспроводных наушников, простая схема беспроводных наушников
youtube.com/embed/oFfgF4fA208″ frameborder=»0″ allowfullscreen=»»/>Как сделать беспроводные наушники
В статье рассмотрена типовая элементная база, используемая для построения устройств, поддерживающих технологию Bluetooth, дан сравнительный анализ. Особое внимание уделено наиболее перспективным и простым в применении — встраиваемым Bluetooth-модулям.
Дан краткий обзор основных производителей встраиваемых модулей Bluetooth. Широкий интерес к этой недавно появившейся технологии беспроводной связи привел к увеличению числа производителей компонентов для Bluetooth и существенному снижению цены на готовые изделия с поддержкой этого стандарта обмена данными. Условно можно разбить все Bluetooth-компоненты на три поколения. Для построения полноценного Bluetooth-модуля понадобится пять-шесть микросхем первого поколения, три-четыре второго поколения и всего одна или две третьего поколения.
Многие производители радиоэлектронной аппаратуры все больше отдают предпочтение готовым модулям — компонентам третьего поколения.
Стремление производителей электронной техники к повышению технологичности и надежности новых конструкций привело к тому, что микросхемы этого типа практически вытеснены микросхемами более высокого уровня интеграции и функционально законченными Bluetooth-модулями.
Тем не менее некоторые фирмы до сих пор выпускают микросхемы для работы на физическом уровне. Например, к ним относится широко известная микросхема T от Atmel.
Недостатками использования такой элементной базы являются необходимость установки большого количества внешних навесных элементов и сложность управления. Основной и, пожалуй, единственной областью, где применение подобных микросхем оправданно, являются сугубо специфические задачи, которые невозможно реализовать другими способами.
В качестве такого примера можно привести необходимость совмещения различных радиопередающих устройств, использующих общий частотный диапазон. Микросхема входных радиочастотных цепей T рис.
Усилитель мощности выполнен трехкаскадным, с аналоговым управлением и возможностью перевода усилителя в выключенное состояние.
МШУ представляет собой управляемый двухкаскадный усилитель с типовым коэффициентом шума 2,1 дБ. Чип помещен в малогабаритный корпус QFN При использовании этой микросхемы цепи фильтрации, согласования, стабилизации и фильтрации напряжения питания потребуется реализовать на внешних дискретных компонентах.
Поэтому очевидно, что при использовании микросхем этого класса трудно добиться хороших массогабаритных параметров. Обычно их используют в тех случаях, когда требуется повышение мощности существующих устройств, например, если нужно перейти от класса II по мощности к классу I, а требуемые компоненты высокого уровня интеграции с данным классом мощности отсутствуют.
Тип управления — аналоговый. Микросхема выполнена на подложке из полупроводникового арсенида галлия, а в качестве усилительного элемента используется биполярный гетеротранзистор HBT — Heterofunction Bipolar Transistor.
Типовое напряжение питания составляет 3,6 В, а выходная мощность 23,5 дБм обеспечивает до мВт на антенном разъеме.
Диапазон регулировки усиления — 0—28 дБ. Расширенный частотный диапазон — МГц и 2,4—2,5 ГГц обеспечил широкое использование этого усилителя не только в приложениях WLAN, Bluetooth, но и в мобильных телефонах.
Схема включения усилителя мощности при использовании согласующих цепей на дискретных компонентах приведена на рис.
Из рис. В отличие от микросхем радиоканала они обладают несколько большей функциональностью, так как включают в себя все необходимые элементы для преобразования радиочастотных сигналов в электрические.
Но хоть и в меньшей степени, для них справедливо все вышесказанное для микросхем радиоканала, т. Ярким представителем этой категории является однокристальный радиочастотный трансивер компании Xemics XE, совместимый со спецификацией Bluetooth v1.
Мощностью передатчика можно управлять с дискретом в 2 дБ. Управление и весь обмен с трансивером осуществляется через последовательный интерфейс SPI, что не создает никаких проблем с интеграцией в модуль. Типовая схема включения приведена на рис.
Другой популярной микросхемой этого класса является SiW, которая представляет собой высокочастотный трансивер и модем, объединенные на одном полупроводниковом чипе. По своим техническим характеристикам микросхема совместима со спецификациями Bluetooth v1.
В приемной части микросхемы использовано прямое преобразование частоты, что исключает необходимость применения внешних фильтрующих цепей. Микросхема потребляет весьма малую мощность, а наличие на чипе внутренних цепей стабилизации напряжения питания позволяет использовать источники с разбросом питающего напряжения 1,62—3,63 В.
Структурная схема трансивера и его место в Bluetooth-модуле показаны на рис. Для работы на коротких дистанциях подойдет радио-трансивер STLC рис.
При необходимости реализовать на этой микросхеме модуль с классом мощности 1 можно воспользоваться внешним усилителем ВЧ-мощности. Трансивер поддерживает скорость передачи данных до кБод при симметричном режиме и кБод при асимметричном.
Напряжение питания должно находиться в диапазоне 2,62—2,78 В, что в некоторых случаях создает определенные неудобства.
Этот трансивер рекомендуется для применения в компьютерной периферии, модемах, камерах, карманных компьютерах, мобильных телефонах и др.
Контроллеры физического уровня, такие как, например, LMX фирмы National Semiconductors и XE фирмы Xemics, обеспечивают первичный контроль физического уровня передачи и предназначены для использования совместно с трансиверами.
Данный класс компонентов является на данный момент наиболее популярным, благодаря чему он наиболее широко представлен на рынке. Микросхемы контроллеров логического ифизического уровней однокристальные Bluetooth-контроллеры. Компоненты данного класса, несмотря на то, что они выпускаются в виде однокристальных интегральных микросхем, имеют модульную внутреннюю структуру, примерная блок-схема которой изображена на рис. В качестве управляющего микроконтроллера в подавляющем большинстве случаев используется микросхема с ядром ARM7TDMI, его использование можно считать стандартом де-факто.
В зависимости от типа используемой программной памяти контроллеры данного класса можно разбить на три категории:.
Очевидно, что модели со встроенной ROM-памятью обладают наименьшей стоимостью, но в то же время модули с флэш-памятью обладают наибольшей гибкостью, в том числе многие из них позволяют реализацию на их базе логических протоколов высокого уровня. Бесспорным лидером в данном сегменте рынка является английская фирма Cambridge Silicon Radio CSR , продающая более половины всех интегральных микросхем данного класса на рынке.
Тем не менее большинство крупных фирм, таких, например, как Philips, Texas Instruments, ST Microelectronics, OKI, Toshiba так же представили в последнее время свои разработки в классе однокристальных контроллеров Bluetooth. Для работы таких микросхем требуется ряд внешних элементов. В их число обычно входят компоненты управления электропитанием стабилизаторы, супервизоры , элементы тактирования генераторы или кварцевые резонаторы , согласующие цепи для подсоединения антенны, флэш-память для контроллеров с внешней памятью и т.
Кроме этого, компоновка электрорадиоэлементов и разводка высокочастотных цепей требуют специальных знаний в этой области.
В связи с этим особую популярность приобрели модули, содержащие все необходимые компоненты, многие из которых содержат также встроенную антенну. Модули контроллеров логического и физического уровней Bluetooth-модули. В отличие от описанных микросхем-контроллеров, модули являются законченными полнофункциональными устройствами, допускающими встраивание их в новую разработку с минимумом дополнительных компонентов или вообще без них.
Типовая схема модуля приведена на рис. На рис. Перечень производителей Bluetooth-модулей огромен, многие из них выпускаются малоизвестными южноазиатскими фирмами, поэтому упомянем лишь некоторые модели, доступные на отечественном рынке. Крупные фирмы-производители микросхем, такие как Infineon, конструируют модули на базе чипов собственного производства, остальные же, как правило, используют чипы сторонних фирм, например CSR. Являясь крупным производителем интегральных микросхем для модулей Bluetooth, фирма CSR также предлагает довольно развитую программную поддержку своих продуктов.
В первую очередь, это интегрированная система разработки Blue Lab, позволяющая пользователю реализовывать программные протоколы и загружать их в модули естественно, в тех случаях, когда модули имеют перезаписываемую флэш-память достаточного объема. Так что же потребуется разработчику для внедрения такого модуля в свое устройство? Однозначно ответить на этот вопрос сложно, для начала следует определиться, что конкретно от него требуется. В наиболее простом случае, если стоит задача просто связать два устройства по беспроводному каналу, это можно сделать посредством поддерживаемых модулями протоколов LMP и L2CAP, а в дальнейшем можно передавать между модулями данные посредством ACL пакетов данных.
Единственное, но весьма существенное ограничениев этом случае будет отсутствовать совместимость с протоколом Bluetooth на программном уровне, т. Другой крайний случай — поддержка всех протоколов и профилей Bluetooth. Для этих целей существуют готовые программные стеки, но хранить такой стек под силу лишь продвинутым устройствам и персональному компьютеру — он занимает порядка десятков мегабайт.
Реальным устройствам не нужна поддержка всех существующих профилей, поэтому от разработчика потребуется выбрать и реализовать те профили и протоколы, которые будут затребованы в его устройстве.
Обязательными для всех устройств являются два профиля — GAP General Access Profile и SDAP Service Discovery Application Profile , однако сами по себе эти профили являются бесполезными, организовать при их помощи собственно передачу данных невозможно — они предназначены лишь для служебных целей.
Система разработки Blue Lab фирмы CSR содержит в своем составе примеры реализации этого профиля, но они обладают ограниченной функциональностью. В целом можно оценить трудозатраты на написание полноценного стека для SPP профиля в несколько сотен и даже тысяч человеко-часов, поэтому для каждого конкретного случая следует оценить затраты на разработку с предполагаемой экономией в сравнении с готовыми модулями с поддержкой высокоуровневых протоколов. В качестве компромиссного варианта может служить покупка готового программного стека.
Как уже отмечалось выше, в некоторых случаях когда модуль имеет перезаписываемую память достаточного объема протоколы высокого уровня можно загружать непосредственно в модуль, в остальных случаях программный стек реализуется в отдельном контроллере.
Рассмотрим более подробно общие черты и различия Bluetooth-модулей разных производителей. На практике наиболее часто встречаются лишь первых два, причем некоторые модули могут иметь только USB-интерфейс, некоторые — только UART, но большое количество модулей имеют оба интерфейса. Кроме этого, большинство модулей имеют интерфейс для подключения аудиокодека PCM и ряд выводов общего назначения GPIO , которые пользователь может использовать по своему усмотрению.
Стандартом оговорено 3 класса Bluetooth-компонентов по выходной мощности, реально же на рынке представлены модули класса I и класса II. Следует, однако, учитывать, что соответствие определенному классу мощности не означает, что модуль будет работать на максимально допустимой мощности для данного класса.
Например, устройства, соответствующие классу II, могут выпускаться с максимальной мощностью в 2 дБм, притом что стандарт допускает 4 дБм.
Техническая поддержка существенно различается у фирм-производителей Bluetooth-модулей. Если некоторые производители сопровождают свою продукцию лишь куцым листком с указанием назначения выводов, то другие обеспечивают пользователя полноценной документацией, отладочными и оценочными наборами development и evaluation kit , программным обеспечением, поддержкой пользователя на веб-сайте и с помощью электронной почты.
Следует отметить, что фирмы-производители микросхем-контроллеров такие, как CSR не осуществляют поддержку изделий на базе своих контроллеров и выпускаемых третьими фирмами. Всю ответственность за техническую поддержку несет конечный производитель модуля. Типично, что наилучшие условия предлагаются крупными фирмами, такими как National Semiconductors, Infineon, Texas Instruments и т. В то же время никто из них практически не работает с потребителями небольших объемов продукции.
В таблице 1 приведены сравнительные характеристики некоторых наиболее ярких Bluetooth-модулей.
Это, например, корейская фирма AirLogic ww w. Основным направлением деятельности фирмы является производство Bluetooth-решений: беспроводных телефонных гарнитур, мостов USB? В производстве конечных Bluetooth-устройств AirLogic использует модули собственного производства, среди которых можно найти образцы с поддержкой как первого класса мощности, так и второго. Некоторые модели модулей выпускаются в закрытом экраном корпусе, что обеспечивает хорошую их помехозащищенность.
Этот факт обеспечивает легкость интеграции таких модулей в устройства, предназначенные для сопряжения с компьютером. Основными областями применения этих модулей являются беспроводные точки доступа, USB-ключи и т. Кратко проанализируем принципиальные отличия модулей, производимых компанией AirLogic. Модули семейства ABM выполнены сметаллическим экраном и представлены тремя моделями. Среди рекомендуемых применений этого модуля ноутбуки и системные платы настольных компьютеров, точки доступа, адаптеры с последовательным интерфейсом, подходит он и для использования в системах автоматизации домов.
Несколько неудобным может оказаться применение этого модуля в карманных компьютерах КПК вследствие довольно узкого диапазона питающего напряжения 2,7—3,6 В.
Беспроводная гарнитура для Bluetooth-гарнитуры
Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности. В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:. Большой Jack нашел применение в аудиотехнике, усилителях мощности.
На днях пришли из интернет магазина GearBest Bluetooth аудио модули XS- это и самодельные Bluetooth гарнитуры, и беспроводные и портативные колонки, Вот простейшая схема включения модуля.
Как выбрать Bluetooth гарнитуру
Из разнообразия бесконтактных наушников — оптические, Wi-Fi, инфракрасные и прочие — самыми универсальными являются Bluetooth-устройства.
Они функционируют через внешний или интегрированный модуль, преображающий цифровой сигнал в аналоговый. Различаются блютус-наушники в основном по форме и начинке — с шумоподавляющими свойствами, водостойкими корпусами, поддержкой AptX и т. Это позволяет каждому выбрать подходящую для себя по функционалу и стоимости модель. Идеальными наушниками для домашнего использования по праву считают полноразмерные наушники, которые полностью охватывают ухо и не давят на ушную раковину. Накладные наушники Bluetooth находятся на ощутимом по меркам звука расстоянии от ушного канала, поэтому для их полноценного звучания требуется более высокий уровень громкости. Настройка сопряжения бесконтактных наушников с телевизором занимает минимум времени. Они подключаются через встроенный в ТВ блютус-передатчик или внешний трансмиттер и настраиваются с помощью сервисного меню телеприёмника.
Schematics
Теперь вместе как. Оцените преимущества гибких, прочных и влагозащищенных беспроводных спортивных наушников, дополнительного непромокаемого зарядного чехла из ячеистого материала и интерактивных голосовых инструкций по занятиям фитнесом, доступных через приложение PEAR Personal Coach.
Наслаждайтесь глубоким и насыщенным звуком, а также оцените преимущества влагоотталкивающего нанопокрытия P2i и легкой конструкции, гарантирующей комфортное ношение в течение всего дня. Влагоотталкивающее покрытие обеспечивает защиту наушников во время тренировок, а уникальные патентуемые насадки для наушников с надежным креплением гарантируют комфорт при ношении на протяжении всего дня. Оцените потрясающее качество звука, удобство, надежность крепления и высокую защиту от влаги.
В статье рассмотрена типовая элементная база, используемая для построения устройств, поддерживающих технологию Bluetooth, дан сравнительный анализ.
Простая беспроводная Bluetooth стерео аудио система для использования на открытом воздухе. Часть 1
Все Категория. Новое на dhgate? Этот заказ не может быть отправлен Соединенные Штаты, пожалуйста свяжитесь с продавцом. Гарантированное Обслуживание. Самый лучший поставщик, самое лучшее обслуживание, самое лучшее качество и наилучшее предложение!!! Хороший для розницы, распределите и оптовая торговля.
СХЕМА УСТРОЙСТВА BLUETOOTH
В этом разделе новые темы могут создавать только Модераторы. Ваши вопросы Вы можете задавать во всех открытых темах и в корневом разделе! Обзоры игр. Bluetooth — гарнитуры и решение проблем с ними Сопряжение, моно, стерео, fm-трансмиттеры и т. Показать шапку. Скрыть шапку. Если после подключения гарнитуры она работает некорректно — хрипит, эхо, очень плохо слышно, прерывания и т.
Схема bluetooth гарнитур. схема Bluetooth-модуля на. Типовая схема включения BTM-. Схема приемного устройства. all-audio.pro Схема простая как .
Обзор bluetooth audio модуля XS-3868
Схема bluetooth гарнитуры
Наушниками пользуется практически каждый владелец какого-то электронного устройства. Например, для того, чтоб послушать музыку в дороге или во время занятия в спортзале; когда поздно ночью охота посмотреть фильм или спортивную трансляцию, а все вокруг спят; нужно поговорить по телефону, идя из магазина с покупками или не желая морозить руки зимой.
Единственная беда — это провода. Каждый может вспомнить, как они путаются в самое неподходящее время.
Подключение Bluetooth-наушников к телефону, компьютеру, телевизору
ВИДЕО ПО ТЕМЕ: ДОРАБОТКА BLUETOOTH ГАРНИТУРЫ СВОИМИ РУКАМИ
Схема беспроводных наушников Категория: Аудио. Чем удобнее всего паять? Паяльником W. Мультиметр проверяет кварцы. Схема беспроводных наушников.
Беспроводная Bluetooth гарнитура нужна людям, которые совершают много телефонных звонков в день. Подключить ее можно к любому смартфону.
Обзор компонентов Bluetooth
Стоимость составляет примерно 3. Малый размер и питание модуля, полностью адаптированное для работы от Li-Ion аккумуляторов 3,7 вольт, позволяют, на мой взгляд, встраивать эти модули в огромное количество своих устройств: это и самодельные Bluetooth гарнитуры, и беспроводные и портативные колонки, и беспроводной интерфейс для колонок и проигрывателей, и какие-нибудь переговорные устройства если, конечно, дальность работы устраивает , и все остальное, что может воспроизвести фантазия радиолюбителя.
Соединяемся, по запросу вводим пароль. Если подключить только питание и наушники без кнопок модуля, то громкость автоматически будет на максимуме. Здесь все зависит от устройства, к которому модуль подсоединяется. Так при регулировке уровня звука на планшете звук так же регулируется на этом Bluetooth модуле, а при соединении с телефоном Philips xenium x уровень громкости остается просто на максимуме или просто выключается как не регулируй громкость воспроизведения аудио файла.
Убийцы шума: Гарнитуры
Bluetooth от слов англ. Bluetooth обеспечивает обмен информацией между такими устройствами, как персональные компьютеры настольные, карманные, ноутбуки , мобильные телефоны , интернет-планшеты , принтеры , цифровые фотоаппараты , мышки , клавиатуры , джойстики , наушники , гарнитуры и акустических систем на надёжной, бесплатной, повсеместно доступной радиочастоте для ближней связи. Так прозвали когда-то короля викингов Харальда I Синезубого , жившего в Дании около тысячи лет назад.
Прозвище этот король получил за темный передний зуб.
схема% 20 схема% 20 bluetooth% 20 спецификация гарнитуры и примечания по применению
LCD
Реферат: Схема жесткого диска Samsung ИЧ5-М СХЕМА ГЛАВНОЙ ПЛАТЫ Принципиальная схема жесткого диска Схема последовательности питания Схематическая схема Samsung Схема зарядного устройства ddr Схема
Текст: Нет доступного текста файла
Оригинал
org/Product»>принципиальная схемаS
Реферат: 911p «Схемы схем» samsung 943 схема
Текст: Нет доступного текста файла
Оригинал
LCD
Реферат: ИЧ5-М схема жк samsung схема схема samsung ddr схема датчик переменного тока samsung hdd схема схема зарядного устройства samsung dmb ddr схема
Текст: Нет доступного текста файла
Оригинал
СХЕМА Плата VGA
Аннотация: схема телевизора samsung схема основной платы телевизора схема samsung схема телевизора схема телевизора samsung
Текст: Нет доступного текста файла
Оригинал
САМСУНГ 834
Резюме: b527 EXF-0023-05 samsung конфиденциальный SHORT13 SAMSUNG 840 samsung 822 схема
Текст: Нет доступного текста файла
Оригинал
org/Product»>Самсунг
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Реферат: схема сенсорной панели, схема платы модема, принципиальные схемы, схема платы питания ЖК-дисплея, схема RB5C478 RJ11, 4-контактный разъем для печатной платы, резистор 4,7 кОм K935U BA41-00037A
Текст: Нет доступного текста файла
Оригинал
Принципиальные схемы
Реферат: SHEET30 Samsung P40 samsung 943 «Схематические диаграммы» принципиальная схема основной платы
Текст: Нет доступного текста файла
Оригинал
org/Product»>схематические символы
Реферат: Навигатор проекта ispLEVER с использованием иерархии в VHDL Design схема интерфейса lpc
Текст: Нет доступного текста файла
Оригинал
2008 — КОД VHDL К ШИННОМУ ИНТЕРФЕЙСУ LPC
Аннотация: схематические символы FD1S3IX LCMXO256C TQFP100 простой проект vhdl
Текст: Нет доступного текста файла
Оригинал
Самсунг
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
самсунг
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
org/Product»> Реферат: Схема карты памяти ПК s850 Схема s820 Схема s820
Текст: Нет доступного текста файла
Оригинал
6143
Аннотация: схема телефонного интерфейса схема входа spdif схематическая схема аудиоустройства схема монитора электронная схема WM8350 Eh21
Текст: Нет доступного текста файла
Оригинал
2005 — Полный отчет проекта по счетчику объектов
Abstract: решетчатая логика Полный отчет о проекте по счетчику объектов с использованием семисегментного дисплея LC4256V Руководство по проектированию ABEL Руководство по проектированию ABEL-HDL Справочное руководство по ABEL-HDL
Текст: Нет доступного текста файла
Оригинал
org/Product»>принципиальная схема samsung led
Резюме: схема платы питания Samsung p28 Samsung 546 lcd СХЕМА Схема платы VGA ЖК-схема платы контроллера ЖК-дисплея samsung Схема samsung samsung hdd схемы samsung lcd северный мост
Текст: Нет доступного текста файла
Оригинал
схема
Реферат: принципиальная схема электронная Д-10 Д-12 Д-16 Д-18 конструкция LXD9784
Текст: Нет доступного текста файла
Оригинал
Поворотные переключатели
Реферат: Ползунковые переключатели EG1201 EG1201A EG1205 EG1205A EG1206 EG1206A EG1271 EG1271A
Текст: Нет доступного текста файла
Оригинал
org/Product»>2008 — WM8741
Реферат: WM8741-6060-DS28-EV2-REV1 wolfson microelectronics wm8741 схема WM8741-6060-DS28EV2-REV1 DS28 Eh21
Текст: Нет доступного текста файла
Оригинал
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2009 — 6220-EV1-REV1
Аннотация: WM8993 принципиальная схема аудиоустройства Eh21 6220e
Текст: Нет доступного текста файла
Оригинал
org/Product»>Поворотные переключатели
Реферат: eg1271a «Кнопочные переключатели» TACT SWITCH техническое описание EG1206 EG1206A EG1271 EG2201 EG2201A EG2201B
Текст: Нет доступного текста файла
Оригинал
1997 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
dffeas
Аннотация: техническое описание конечного автомата серии rtl Verilog код обработка изображения фильтрация счетчик принципиальная схема СХЕМА FLIPFLOP Управление станком схематическая схема ИБП QII51013-7 карта Карно
Текст: Нет доступного текста файла
Оригинал
org/Product»>2009 — серия rtl
Аннотация: принципиальная схема TTL OR Gates UG685
Текст: Нет доступного текста файла
Оригинал
Предыдущий 1 2 3 … 23 24 25 Next
Circuit%20diagram%20of%20Bluetooth%20Технические характеристики наушников и примечания по применению
Лучшие результаты (6)
| Деталь | Модель ECAD | Производитель | Описание | Загрузить техпаспорт | Купить Часть |
|---|---|---|---|---|---|
| BD7682FJ-LB | РОМ Полупроводник | ИС квазирезонансного типа (с низким уровнем электромагнитных помех) для управления преобразователем постоянного/постоянного тока для преобразователя переменного/постоянного тока | |||
| БМ2П139ТФ | РОМ Полупроводник | 100 кГц PWM DC/DC преобразователь IC со встроенным 650 В MOSFET, напряжение обратной связи = 13 В, упаковка = SOP8 | |||
| БМ2П209ТФ | РОМ Полупроводник | 100 кГц PWM DC/DC преобразователь IC со встроенным 650 В MOSFET, напряжение обратной связи = 20 В, упаковка = SOP8 | |||
| БМ2П189ТФ | РОМ Полупроводник | 100 кГц PWM DC/DC преобразователь IC со встроенным 650 В MOSFET, напряжение обратной связи = 18 В, упаковка = SOP8 | |||
| БМ2П129ТФ | РОМ Полупроводник | 100 кГц PWM DC/DC преобразователь IC со встроенным 650 В MOSFET, напряжение обратной связи = 12 В, упаковка = SOP8 | |||
| BM1P061FJ | РОМ Полупроводник | Тип управления PWM DC/DC преобразователь IC со встроенным 650V MOSFET |
org/Product»>
org/Product»>
э.859
КДС135С
2N2906E
до н.э.860
KAC3301QN
КДС160
2Н3904
BCV71
KDB2151E
КИА78*пи
транзистор
КИА78*р
ТРАНЗИСТОР 2N3904
хб*9Д5Н20П
хб9д0н90н
КИД65004AF
ТРАНЗИСТОР MOSFET
KIA7812API
хб*2Д0Н60П
org/Product»>
org/Product»>
ICM-C68H-S112-403N1
ICME-C68L-303HA/C68R-303HA.
20НХА/Л0-Д1120НХА/Р0-Д1121НХА/Л0-Д1121НХА
20RHA/L0-D1120RHA/R0-D1121RHA/L0-D1121RHA
ICM-C68H-SS1A-4109t
ICM-C68S-TS13-5033A
ICME-C68R-303HA
Д1120
E60389
LR20812
ICM-C68S-TS
org/Product»>
org/Product»>
org/Product»>
org/Product»>
