Как собрать импульсный блок питания на микросхеме IR2153. Какие компоненты использовать в схеме. Как рассчитать и намотать трансформатор. Как настроить и запустить блок питания. Какие меры предосторожности соблюдать при работе с высоким напряжением.
Принцип работы импульсного блока питания на IR2153
Импульсный блок питания на микросхеме IR2153 работает по следующему принципу:
- Сетевое напряжение 220В выпрямляется диодным мостом и сглаживается конденсатором большой емкости.
- Микросхема IR2153 генерирует прямоугольные импульсы с частотой около 50 кГц.
- Эти импульсы управляют двумя мощными полевыми транзисторами, которые работают в ключевом режиме.
- Транзисторы коммутируют высокое постоянное напряжение через первичную обмотку импульсного трансформатора.
- Во вторичной обмотке трансформатора наводится переменное напряжение меньшей амплитуды.
- Это напряжение выпрямляется диодами и сглаживается конденсаторами.
Таким образом, на выходе получается стабильное постоянное напряжение нужной величины. Регулировка выходного напряжения осуществляется изменением числа витков вторичной обмотки трансформатора.
Схема импульсного блока питания на IR2153
Рассмотрим основные элементы схемы импульсного блока питания на микросхеме IR2153:
- Диодный мост D1 — выпрямляет сетевое напряжение
- Конденсатор C3 — сглаживает выпрямленное напряжение
- Микросхема IR2153 — генератор импульсов и драйвер транзисторов
- Транзисторы Q1 и Q2 — силовые ключи
- Трансформатор T1 — понижает напряжение
- Диоды D2-D5 — выпрямляют вторичное напряжение
- Конденсаторы C6-C8 — сглаживают выходное напряжение
Резисторы R1 и R2 задают частоту генерации импульсов. Резисторы R3 и R4 ограничивают ток затворов транзисторов. Остальные элементы обеспечивают защиту и фильтрацию помех.
Расчет и намотка импульсного трансформатора
Правильный расчет и намотка трансформатора критически важны для работы импульсного блока питания. Основные этапы:- Выбор подходящего ферритового сердечника
- Расчет числа витков первичной и вторичной обмоток
- Определение сечения проводов обмоток
- Намотка обмоток на каркас
- Сборка магнитопровода
Для расчета удобно использовать специальные программы, например Lite-CalcIT. Они позволяют быстро подобрать оптимальные параметры трансформатора под конкретную задачу.
Сборка и настройка блока питания
При сборке импульсного блока питания на IR2153 необходимо соблюдать следующие правила:
- Использовать качественные компоненты с нужными параметрами
- Обеспечить хорошее охлаждение силовых элементов
- Аккуратно выполнить монтаж, особенно высоковольтной части
- Тщательно изолировать все токоведущие части
- Проверить отсутствие коротких замыканий перед включением
Настройка заключается в подборе резисторов R1-R2 для получения нужной частоты преобразования. Также может потребоваться корректировка числа витков трансформатора для точной подстройки выходного напряжения.
Меры безопасности при работе с импульсным блоком питания
При работе с импульсным блоком питания на IR2153 необходимо соблюдать следующие меры предосторожности:
- Не прикасаться к схеме при включенном питании
- Использовать изолирующий трансформатор при настройке
- Разряжать высоковольтные конденсаторы после выключения
- Работать только с заземленным измерительным оборудованием
- Не превышать максимально допустимую мощность нагрузки
Соблюдение этих простых правил позволит избежать поражения электрическим током и выхода блока питания из строя.
Возможные проблемы и их устранение
При сборке и эксплуатации импульсного блока питания на IR2153 могут возникнуть следующие проблемы:
- Блок не запускается — проверьте напряжение питания микросхемы
- Сильный нагрев транзисторов — увеличьте радиатор охлаждения
- Низкое выходное напряжение — откорректируйте число витков трансформатора
- Высокочастотный шум — улучшите экранировку и фильтрацию
- Нестабильная работа под нагрузкой — проверьте расчет трансформатора
Внимательный анализ схемы и правильные измерения позволят быстро выявить и устранить большинство неисправностей.
Модификации и улучшения схемы
Базовую схему импульсного блока питания на IR2153 можно улучшить следующими способами:
- Добавить цепи мягкого старта для уменьшения пусковых токов
- Ввести обратную связь для стабилизации выходного напряжения
- Реализовать защиту от перегрузки и короткого замыкания
- Использовать синхронный выпрямитель для повышения КПД
- Добавить схему активной коррекции коэффициента мощности
Эти модификации позволят получить более совершенный и надежный импульсный источник питания на основе недорогой микросхемы IR2153.
Импульсный блок питания 1000 Ватт на IR2153 | Микросхема
Всем здравствуйте!
Здесь представлена схема ИБП 1000 Ватт. Хотя эта схема уже повторялась радиолюбителями не однократно, в интернете много видео и форумов по этой схеме. Но мне захотелось с вами поделиться как я сделал этот ИБП. Кстати скачивал эту схему и печатную плату с других ресурсов, в них были ошибки, на печатке перепутаны полярность некоторых электролитов , а на схема была не правильно указана проводимость одного транзистора. Может мне такие ресурсы попались, но тем не менее это был факт. Здесь выкладываю схему и печатку без ошибок. В конце статьи ссылка на источник автора схемы.
Предыстория:
На сайте есть схема усилителей мощности звуковой частоты (УНЧ) 125, 250, 500, 1000 Ватт, я выбрал 500 Ватт вариант, так как кроме радиоэлектроники, немного увлекаюсь еще музыкой и поэтому хотелось что то по качественнее из УНЧ. Схема на TDA 7293 меня не как не устраивала, поэтому решил вариант на полевых транзисторах 500 ватт.
Ну а теперь о самом ИБП:
Схема построена на микросхеме IR2153/
Микросхема IR2153 является драйвером управления полевыми и IGBT транзисторами полумоста.
Разрабатывалась она для применения в схемах электронного балласта газоразрядных ламп, поэтому её функциональные возможности довольно ограничены. Об этих ограниченных возможностях следует помнить при создании на её основе ИИП. Микросхема позволяет создать простой блок питания, по своей сути это электронный трансформатор с выпрямителем. Если хотите построить более высшего класса ИБП, то смотрите в сторону ШИМ TL494, на этой микросхеме будет поинтереснее, так как можно сделать стабилизированный ИБП.
В этой схеме предусмотрен плавный пуск как по входу, так и по выходу при зарядке емкостей, а также защита от короткого замыкания и перенапряжения. По входу стоит варистор на 275 Вольт, при превышении питающего напряжении по входу, варистор закоротит вход и сгорит предохранитель.
Защита от КЗ, принцип работы: резисторы R11 и R12 служат в качестве датчика тока, при коротком замыкании или перегрузке на резисторах R11 и R12 образуется падение напряжения достаточной величины для открывания маломощного тиристора Т1, открываясь тиристор коротит плюс питания для микросхемы генератора на основную массу, таким образом на микросхему не поступает питающее напряжение и она прекращает работу.
Питание поступает на теристор не напрямую а через светодиод HL1, светодиод будет гореть и свидетельствовать о наличии перегрузки или короткого замыкания (КЗ). Что бы вывести ИБП из защиты, нужно выключить его, устранить причину КЗ, дождаться пока погаснет светодиод HL1, только после включить блок питания. Есть схемы ИБП на IR2153 где реализована защита немного по другому, там можно не отключать блок питания для вывода из защиты, как только будет устранен перегруз или КЗ, ИБП выходит из защиты автоматически не отключая его. В этих моментах есть как свои плюсы, так и минусы.
В этой разводке печатной платы предусмотрены еще выходы кроме основного двуполярного силового, маломощные двуполярное питание -+12 Вольт и 12 Вольт. Эти дополнительные выходы питание могут пригодится для питание предварительных схем, а также запитки вентиляторов охлаждения. Схема очень проста в повторении и если правильно сделана печатная плата (по схеме), правильно подобраны детали, а так же правильно намотан и рассчитан трансформатор, тогда все работает сразу.
Только нужно настроить защиту регулируя переменный многооборотный резистор R9. Как по входу, так и по выходу в схеме предусмотрена фильтрация, стоят дросселя. Электролиты С4, С5 которые стоят по сетевому выпрямленному напряжению рассчитываются грубо говоря 1 ватт на 1 Мкф. Я поставил в параллель 2*470 Мкф, что примерно выходит 960 Ватт. Для надежности получается можно снять 850-900 Ватт, что при использовании УНЧ 2*500 Ватт вполне достаточно, так как УНЧ (нагрузка) имеет импульсный характер, а не активный типо утюга.
Печатная платы в LAY
Транзисторы я использовал IRFP 460, так как не нашел указанных на схеме. Пришлось транзисторы ставить наоборот развернув на 180 градусов, просверлить дырки под ножки больше и проводками спаять (на фото видно). Когда сделал печатную плату, то позже только понял что нужных как на схеме транзисторов мне не найти, поставил те что были (IRFP 460). Транзисторы и выходные выпрямительные диоды обязательно установить на теплоотвод через изолирующие тепло проводящие прокладки, а так же нужно охлаждать кулером радиаторы, иначе могут перегреться транзисторы и выпрямительные диоды, но нагрев транзисторов конечно зависит и от типа примененных транзисторов.
Также пока не установил Варистор 275 Вольт по входу, так как нет не в городе и у меня тоже, а через интернет дорого заказывать одну деталь. У меня будут стоять отдельно вынесенные электролиты по выходу, потому что нет в наличии на нужное напряжение и типоразмер не подходит. Решил поставить 4 электролита по 10000 Мкф * 50 Вольт по 2 последовательно в плечо, в сумме в каждом плече получится по 5000 Мкф *100 вольт, что будет в полне достаточно для блока питания, но лучше поставить по 10000 мкф * 100 вольт в плечо.
На схеме указан резистор R5 47 кОм 2 W по питанию микросхемы, его следует заменить на 30 кОм 5 W ( лучше 10 W ) для того что бы при большой нагрузке, хватило тока микросхеме IR2153, иначе может уйти в защиту от недостатка тока или будет пульсировать напряжение что отразится на качестве. В схеме автора стоит 47 кОм, это много для такой мощности блока питания. Кстати, резистор R5 будет греться очень сильно, не переживайте, тип этих схем на IR2151, IR2153, IR2155 по питанию сопровождается сильным нагревом R5.
В моем случае я использовал ферритовый сердечник ETD 49 и он у меня очень тяжело влез на плату. При частоте 56 КГц, он по расчетам может отдать на этой частоте до 1400 ватт, что в моем случае имеет запас. Можно использовать и тороидальный или другой формы сердечник, главное что бы подходил по габаритной мощности, проницаемости и естественно что бы хватило место его расположить на плате.
Намоточные данные для ETD 49: 1-ка=20 витков проводом 0.63 в 5 проводов (обмотка 220 вольт). 2-ка= основная силовая двуполярная 2*11 витков проводом 0.63 в 4 провода (обмотка 2*75-80) вольт. 3-ка= 2.5 витка проводом 0.63 в 1 провод (обмотка 12 вольт, для софт старт). 4-ка= 2 витка проводом 0.63 в 1 провод (обмотка дополнительная для питания предварительных схем (темброблок и т.п.). Каркас трансформатора нужно вертикального исполнения, у меня горизонтального, поэтому пришлось городить. Можно намотать в бескаркасном исполнении. На остальных типах сердечником вам придется рассчитывать самому, можно с помощью программы которую я оставлю в конце статьи.
В моем случае я использовал двуполярное напряжение 2*75-80 вольт для усилителя 500 ватт, почему меньше, потому что нагрузка усилителя будет не 8 Ом а 4 Ом.
Настройка и первый запуск:
При первом запуске ИБП обязательно установите в разрыв сетевого кабеля и ИБП лампочку 60-100 ватт. При включении если лампочка не горит, значит уже хорошо. При первом пуске может включиться защита от КЗ и загорится светодиод HL1, так как электролиты большой емкости и в момент включения берут огромный ток, в случае если это произошло, то надо многооборотный резистор перекрутить по часовой стрелке до упора, а потом ждать пока погаснет светодиод в выключенном состоянии и пробовать включать заново что бы удостовериться в работоспособности ИБП, а потом регулировать защиту. Если все правильно спаяли и использовали правильные номиналы деталей, ИБП запустится. Далее когда удостоверились что ИБП включается и есть все напряжения на выходе, нужно установить порог срабатывания защиты. При настройке защиты обязательно нагрузите ИБП между двумя плечами основной выходной обмотки (которая для питания УНЧ) лампочкой 100 ватт.
Когда при включении ИБП под нагрузкой (лампочка 100 ватт) загорается светодиод HL1, нужно по не многу крутить переменный многооборотный резистор R9 2.2 кОм против часовой стрелки пока не будет срабатывать защита при включении. Когда при включении будет загораться светодиод, нужно выключить и дождаться пока он погаснет и по понемногу подкручивая по часовой стрелке в выключенном состоянии и включая опять его пока не перестанет срабатывать защита,
только нужно крутить понемногу например 1 оборот и не сразу на 5-10 оборотов, т.е. выключил подкрутил и включил, сработала защита — опять такая же процедура в несколько раз пока не достигнете нужного результата. Когда вы установите нужный порог, то в принципе блок питания готов к использованию и можно убрать лампочку по сетевому напряжению и пробовать нагрузить блок питания активной нагрузкой ну например ватт 500. Там конечно можно поиграться с защитой уже кому как нравится, но не рекомендую устраивать тесты с КЗ, так как это может привести к неисправности хоть есть и защита, емкость некая не успеет разрядится, реле не отреагирует мгновенно или залипнет и может быть неприятность.
Хотя я делал случайно и не случайно некоторое количество замыканий, защита работает. Но ничего вечного нет.
Измерения после сборки ИБП:
Измерения между плечами:
U вх — 225 вольт, нагрузка — 100 ватт, U вых +- = 164 вольта
U вх — 225 вольт, нагрузка — 500 ватт, U вых +- = 149 вольта
U вх — 225 вольт, нагрузка — 834 ватт, U вых +- = 146 вольта
Проседание есть конечно. При нагрузке 834 ватт перед входным выпрямителем напряжение проседает с 225 вольт до 220 вольт, после выпрямителя проседает аж на 20 вольт с 304 вольт на 284 вольт при нагрузке 834 ватт. Но в принципе проседание на выходе на каждое плечо получается 9 вольт, что в принципе допустимо, так как ИБП не стабилизированный.
Ниже по ссылке будет видео об этом ИБП, там может что то дополнится что здесь не сказал.
Спасибо всем за внимание.
Ссылка на видео в Youtube: ИБП_1000_Ватт_ч1, ИБП_1000_Ватт_ч2, Усилитель 500 ватт
Ссылка на архив: Схема и печатная плата
Ссылка на программу: Lite-CalcIT 4.
1
Схема взята с сайта: Питание усилителя D класса на IR2153
Автор Igor.
Обсуждайте в социальных сетях и микроблогах
Метки: 1000 Ватт, ИБП, Импульсный блок питания 1000 Ватт
Радиолюбителей интересуют электрические схемы:
Data-кабель для Samsung X120
Охранное устройство для мотоцикла
Импульсный блок питания на IR2153
| Схема блока питания |
Базируется схема на микросхеме IR2153, хорошая микросхема, специально предназначенная для работы в импульсных источниках питания в полумостовом режиме.
Донором для деталей данного блока питания послужит неисправный блок питания от компьютера, оттуда возьмём входной сетевой фильтр, термистор и трансформатор. Блок питания способен выдать мощность до 400 Ватт, выходное напряжение не стабилизированное 12 Вольт двуполярное. Задающий генератор и управление полевыми транзисторами выполнено на микросхеме IR2153, с её выхода сигнал поступает на затворы полевых транзисторов, которые нагружены на трансформатор. С трансформатора напряжение выпрямляется и подаётся в нагрузку, для больших токов можно применить диоды STPS160h200CTV. Если же постоянное напряжение на выходе не нужно, то диодный мост можно исключить и подключить нагрузку напрямую к трансформатору. Трансформатор от блока питания компьютера необходимо будет перемотать, для этого удаляются все обмотки с него и мотаем 40 витков первичную обмотку проводом диаметра 0,8 мм ряд в ряд. Вторичная обмотка содержит 2 обмотки по три витка каждая проводом диаметра 0,8 мм в 7 жил скрученных в косу.
При первом включении желательно подключить блок питания к сети через лампу накаливания мощностью 100 Ватт. Если всё правильно собрали, то при включении лампа вспыхнет и погаснет. Если лампа горит, значит при сборке была допущена ошибка, ищем и устраняем её. Резистором R4 подстраиваем рабочую частоту для получения максимальной выходной мощности. Полевые транзисторы устанавливаются на теплоотвод, можно на один общий через термопрокладки. Диоды VD5 и VD6 КД521 или КД522. Резистор R2 мощностью не менее 2 Ватт, он будет греться в процессе работы, это нормально. Данным блоком питания можно запитать и УМЗЧ, для этого просто перематывается вторичная обмотка на соответствующее напряжение и ток.Импульсный блок питания на IR2153
Импульсный блок питания на IR2153
В данной статье опубликована схема блока питания на IR2153, который можно использовать в качестве блока питания для УНЧ. Также эту схему можно использовать в качестве источника питания для шуруповерта изменив выходной каскад и пересчитав силовой трансформатор на нужно напряжение.
Схема импульсного блока питания на IR2153
Собственно схема блока питания на IR2153 с защитой от кз, приведена на следующем скрине.
Разъем XT1 на схеме — это подключение обмотки самопитания микросхемы, которая намотана на силовой трансформатор и рассчитана на 15 вольт. Запуск схемы производится через резистор R44 и диод VD17. После запуска схемы, микросхема начинает записываться от этой обмотки через диоды VD2 и VD4.
Сопротивление резистора R44 выбрано таким образом, чтобы схема надежно запускалась и в процессе работы сам резистор не сильно грелся.
Разъем XT2 на схеме — подключение вторичных обмоток трансформатора тока.
Пару слов о защите от кз. В схему введен трансформатор тока, первичная обмотка которого состоит из одного витка проводом диаметр 1 мм. На плату ставится трансформатор (кольцо) и через окно припаивается к плате перемычкой, эта перемычка и является витком первичной обметки.
Ниже, на фото печатной платы, стрелкой указано, как припаивается перемычка.
Вторичная обмотка токового трансформатора содержит две обмотки по 50 витков проводом 0,2 мм.
Резистором R50 подбираем нужный порог срабатывания защиты по току. Светодиод D2 сигнализирует нам, что схема находится в режиме защиты.
Также хотел отметить, схема защиты работает по «икающему» типу, то есть если выход закорочен, то защита отключает микросхему и на выходе блока питания нет напряжения, если выход не закорочен, то схема блока питания с защитой на ir2153 работает в штатном режиме.
Печатная плата блока питания на IR2153
На скрине представлен внешний вид печатной платы с обоих сторон. Также там указано место впайки перемычки (белая полоса), которая используется как первичная обмотка трансформатора тока (писал об этом выше).
Фото готовых печатных плат блока питания с защитой на IR2153 сделанных своими руками.
Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-ir2153
Читайте статьи на сайте первоисточнике, не поддерживайте воров.
Внешний вид импульсного блока питания на IR2153
После изготовления печатных плат, пора приступить к сборке этого мощного блока питания. Результат этой работы работы вы ведите на следующих фото.
Файлы для изготовления
Чтобы собрать данную схему источника питания на ir2153 с защитой, скачайте файл печатной платы по этой ссылке.
Если возникнут трудности с намоткой силового трансформатора, то как его правильно намотать, можно посмотреть в этой статье.
Заключение
Расчет силового трансформатора здесь не рассматривается, предполагается, что радиолюбитель рассчитает его сам, на нужные ему напряжения.
Собранная без ошибок и исправных элементов, плата источника питания запускается сразу. Остается только отрегулировать нужный ток срабатывания защиты и пользоваться устройством.
На этом я заканчиваю, всем стабильного напряжения.
Статью написал: Admin Whoby.Ru
Еще записи по теме
Простой импульсный блок питания на IR2153
Самодельный импульсный источник питания — полумост на специализированной микросхеме IR2153 на 120 — 150 Вт
Часто начинающие радиолюбители опасаются связываться с конструированием импульсных источников питания полагая, что это очень сложно.
тем не менее, используя доступные современные специализированные микросхемы можно очень быстро и относительно легко построить простой ИБП на различные напряжения и мощности, который можно с успехом использовать для питания различных радиолюбительских конструкций.

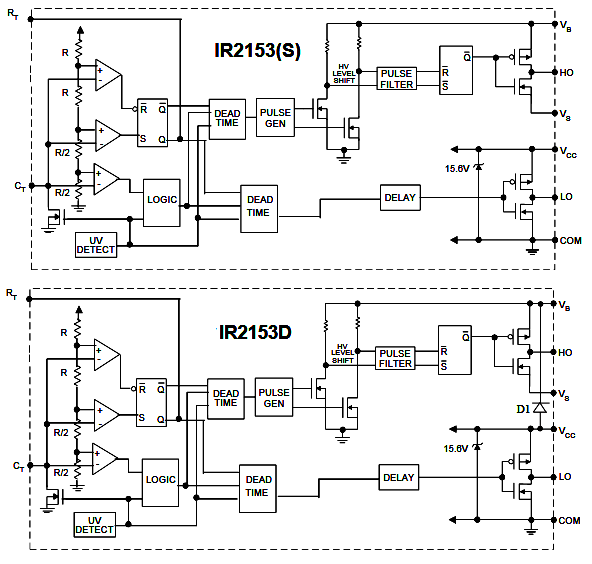

Микросхема IR2153 представляет собой высоковольтный драйвер с встроенным генератором, аналогичным по структуре типовому генератору на таймере 555. Микросхема выпускается в 8-выводном корпусе типа DIP-8 или SOIC-8
Заказать микросхему IR2153 на Алиэкспресс
Типовая схема включения микросхемы приведена на рисунке ниже. (схема взята из документации на IR2153):
Функции выводов микросхемы:
1 — VCC — Напряжение питание логики и внутреннего драйвера
2 — Rt — Времязадающий резистор
3 — Ct — Времязадающий конденсатор
4 — COM — Земля
5 — LO — Выход драйвера верхнего уровня
6 — Vs — Возврат плавающего источника питания верхнего уровня
7 — HO — Выход драйвера нижнего уровня
8 — Vb — Плавающий источник питания ключей верхнего уровня
Частота преобразования, на которой работает блок питания на IR2153, определяется резистором, включенным между выводами RT(2) и CT(3) и конденсатором, включенным между выводом CT(3) и общим проводом COM(4).
Номиналы этих элементов можно определить, воспользовавшись специальной таблицей на рисунке ниже (нажмите чтобы увеличить):
Слева по оси Y видим значения частоты, внизу на оси X — значения сопротивления резистора RT. Кривые на графике соответствуют шести фиксированным значениям емкости конденсатора CT. Допустим у нас конденсатор емкостью 1000 пФ, смотрим что для этого с резистором сопротивлением 1 кОм частота преобразования будет около 80 кГц.
Предлагаемый блок питания обеспечивает нагрузочный ток около 3A при выходном напряжении около 12..50 В. Выходное напряжение можно легко изменить, изменив количество витков вторичной обмотки импульсного трансформатора. Как рассчитать трансформатор будет описано ниже. Подобный блок питания я успешно использовал совместно со звуковым стереофоническим усилителем мощности на двух микросхемах микросхемах TDA2050. Также можно использовать в гитарном комбо-усилителе с усилителем на тех же TDA2050 или для питания каких — то других устройств с похожими потребностями.
Схема блока питания приведена на рисунке ниже (кликните чтобы увеличить):
Преимущество этой схемы — она крайне проста и содержит минимум деталей. Недостатки — отсутствие стабилизации выходного напряжения и цепей защиты.
О деталях. Термистор NTC1 установлен последовательно с входом устройства и служит для уменьшения броска тока в момент включения блока питания. Сопротивление термистора при комнатной температуре — в районе 3 Ом. Бросок тока при включении блока в сеть 230 вольт возникает в момент заряда сглаживающего конденсатора C3. Терморезистор можно выпаять из платы старого компьютерного блока питания, как впрочем и некоторые другие компоненты этой схемы. Поэтому не выбрасывайте старые компьютерные блоки, из них можно добыть много полезного для радиолюбительской практики. В принципе, терморезистор можно исключить из схемы, заменив его постоянным резистором мощностью пару ватт и сопротивлением 3-5 Ом. Можно применить термистор типа NTC 5D-9 или других типов с подходящими параметрами, например вот эти с Алиэкспресс.
Предохранитель F1 удалять из схемы крайне нежелательно.
Компоненты С1, L1 и C2 образуют сетевой фильтр, который предотвращает проникновение высокочастотных помех от нашего блока в сеть 230 В. Конденсаторы C1 и C2 должны быть рассчитаны на напряжение не менее 250..275 вольт. На работу блока питания сетевой фильтр не оказывает влияния, а служит для защиты питающей сети. Этот узел можно исключить, а обмотки катушки на плате заменить перемычками.
Диодный мост D1 служит для выпрямления переменного напряжения 230 вольт, поэтому нужно применить мостик с соответствующими параметрами, например типа KBP307 рассчитанный на ток до 3A при напряжении до 1000V.
резистор R1 — гасящий, через него течет ток питания микросхемы. Нужно применить резистор мощностью не менее 2 ватт. резисторы R3 и R4 в цепях затворов ключевых транзисторов могут иметь номинал от 15 до 33 Ом. Ключевые транзисторы можно использовать любые на подходящую мощность и напряжение не менее 600 вольт.
Отлично подойдут распространенные IRF840. Для увеличения надежности блока, а также если вы захотите увеличить мощность, ключевые транзисторы желательно установить на радиаторы.
Самой ответственной деталью является импульсный трансформатор. Его можно намотать, например, на кольцевом сердечнике от электронного трансформатора, на популярном среди радиолюбителей советском ферритовом кольце с проницаемостью 2000, а можно использовать трансформатор от компьютерного блока питания. В зависимости от нужного напряжения на выходе, такой трансформатор можно использовать без переделки. На рисунке ниже показана схема такого трансформатора и его внешний вид
Если нужно большее напряжение то придется разобрать трансформатор и перемотать вторичную обмотку. Разобрать такой трансформатор не всегда получится без его повреждения, поэтому в таком случае лучше намотать трансформатор самому, например, на ферритовом кольце. Для полумолстовой схемы в сердечнике трансформатора не требуется зазор, что упрощает задачу изготовления трансформатора в домашних условиях.
Расчет импульсного трансформатора
Предположим что мы хотим использовать самодельный трансформатор на основе советского ферритового кольца. Прежде всего нам нужно скачать программу для расчета. Будем использовать бесплатную программу Lite-CalcIT.
Программа очень маленькая и не нуждается в какой-либо инсталляции. Просто скачиваем архив по ссылке, разархивируем файлы программы в какую-нибудь папку и запускаем (можно запускать с флэшки).
Предположим что у нас есть ферритовое кольцо российского производства типа М2000НМ, с размерами 40х25х11.
Я хочу получить на выходе выпрямителя постоянное напряжение 40 вольт и мощность нагрузки 120 вт.
При этом у меня в наличии только провод диаметром 0.5 мм.
Итак, начинаем.
В окне программы справа вверху нажимаем кнопку «Выбор Сердечника»
Открывается дополнительное окно в котором выбираем следующие параметры:
включаем радиокнопку «Форма» — R (кольцо),
в верхнем выпадающем списке выберем R 40,0/25,0/11,0 2000НМ Россия,
дальше в списке «материал» выбираем 2000НМ Россия
После этого нажимаем на кнопку Применить.
Если появляется окно предупреждения то игнорируем его, так как мы еще не ввели правильные параметры обмоток трансформатора.
В основном окне программы задаем следующие параметры:
Схема преобразования: Выбираем Полумостовая.
Схема преобразования: Выбираем Полумостовая.
Напряжение питания: постоянное.
Минимальное: 266 В.
Номинальное: 295 В.
Максимальное: 325 В.
Тип контроллера: IR2153.
Частота генерации 41 кГц.
Стабилизации выходов – нет.
Принудительное охлаждение – нет.
Для вторичной обмотки выбираем:
Номинальное напряжение = 40 В.
Номинальная мощность = 120 Вт.
Диаметр провода указываем 0.5мм.
Для первичной обмотки также укажем диаметр провода = 0.5мм
Схему выпрямления выбираем типа 1.
У нас все готово и теперь нажимаем на кнопку Рассчитать!
В правой половине окна читаем данные нашего импульсного трансформатора.
Мы получили:
- Габаритная мощность трансформатора = 348.
7 Вт, - Потребляемая нагрузкой мощность = 123.2 Вт,
- Коэффициент заполнения окна = 0.116,
- Число витков первичной обмотки = 70,
- Диаметр провода первичной обмотки = 0.5, намотка в один провод,
- Число витков вторичной обмотки = 22 + 22 (у нас обмотка из 2 частей, с отводом от середины),
- Диаметр провода вторичной обмотки = 0.5, намотка в ТРИ провода
Окно программы будет выглядеть вот так (кликните чтобы увеличить):
Как видим, размеры кольца более чем достаточны для наших целей. Перед намоткой трансформатора берем наждачную бумагу или надфиль и слегка притупляем острые грани ферритового кольца, чтобы при плотной намотке они не повредили изоляцию обмотки.
Наматываем на кольцо один слой изоленты или фторопластовой ленты, после чего наматываем 70 витков первичной обмотки, равномерно распределяя провод по кольцу.
После намотки первичной обмотки изолируем ее сверху, наматывая пару слоев изоленты (малярного скотча, фторопластовой лены, и т.
д.) и сверху наматываем обе части вторичной обмотки по 22 витка каждая. Намотку вторичных обмоток необходимо производить жгутом из трех проводов, диаметром 0.5 мм. также стараемся равномерно распределять провод по кольцу. Это улучшит качество работы трансформатора.
Обычно собранный из исправных деталей блок начинает работать сразу. Первое включение в сеть производим через лампу накаливания мощностью примерно 60 ватт. Включаем лампу последовательно с блоком питания. При первом включении лампа должна вспыхнуть и погаснуть — это зарядился сглаживающий конденсатор. Если лампа горит постоянно, это означает что блок питания неисправен. Может быть замыкание в монтаже либо наличие некачественных деталей. Проверяем монтаж и детали, и включаем снова через лампу. если все хорошо, проверяем наличие выходного напряжения на выходе блока. Имейте в виду, что при включении блока в сеть через лампу накаливания, нагружать его каким-либо серьезным током блок нельзя. Если блок работает, можно попробовать включить его напрямую в сеть и проверить как он держит нагрузку.
Если блок периодически запускается и сразу выключается, это может означать нехватку напряжения питания микросхемы IR2153, в таком случае можно немного уменьшить сопротивление резистора R1
При работе с импульсными блоками питания соблюдайте осторожность. На элементах схемы присутствует опасное для жизни напряжение!
Схема импульсного сетевого блока питания для усилителей НЧ на 100-500Вт (IR2153, IR2155)
Для получения полноценного усилителя мощности НЧ требуется хороший источник питания, приведена схема простого блока питания для УМЗЧ. От параметров источника питания качество звучания зависит не чуть не меньше, чем от самого усилителя и относится халатно к его изготовлению не следует.
Описаний методик расчетов типовых трансформаторов более чем достаточно. Поэтому здесь предлагается описание импульсного источника питания, который может использоваться как с усилителями на базе TDA7293 (TDA7294), так и с любым другим усилителем мощности ЗЧ как на микросхемах,так и на транзисторах.
Основой данного блока питания (БП) служит полумостовой драйвер с внутренним генератором IR2153 (IR2155), предназначенный для управления транзисторами технологий MOSFET и IGBT в импульсных источниках питания.
Принципиальная схема
Функциональная схема микросхем приведена на рисунке 1, зависимость выходной частоты от номиналов RC-задающей цепочки на рисунке 2.
Микросхема обеспечивает паузу между импульсами «верхнего» и «нижнего» ключей в течении 10% от длительности импульса, что позволяет не опасаться «сквозных» токов в силовой части преобразователя.
Рис. 1. Функциональная схема микросхем IR2153, IR2155.
Практическая реализация БП приведена на рисунке 3. Используя данную схему можно изготовить БП мощностью от 100 до 500Вт, необходимо лишь пропорционально увеличивать емкость конденсатора фильтра первичного питания С2 и использовать соответствующий силовой трансформатор ТV2.
Рис. 2. Графики зависимости выходной частоты от номиналов RC-задающей цепочки для микросхемы IR2153.
Емкость конденсатора С2 выбирается из расчета 1… 1,5 мкФ на 1 Вт выходной мощности, например при изготовлении БП на 150 Вт следует использовать конденсатор на 150…220 мкФ.
Рис. 3. Принципиальная схема импульсного сетевого блока питания для усилителей НЧ на 100-500Вт.
Диодный мост первичного питания VD можно использовать в соответствии с установленным конденсатором фильтра первичного питания, при емкостях до 330 мкФ можно использовать диодные мосты на 4…6А, например RS407 или RS607.
При емкости конденсаторов 470… 680 мкФ нужны уже более мощные диодные мосты, например RS807, RS1007.
О трансформаторе
Об изготовлении трансформатора можно разговаривать долго, однако вникать в глубокую теорию расчетов слишком долго и далеко не каждому нужно.
Поэтому расчеты по книге Эраносяна для самых ходовых типоразмеров ферритовых колец М2000НМ1 просто сведены в таблицу 1.
Таблица 1. Габаритная мощность трансформатора при разной частоте преобразования, количество витков для первичной обмотки.
| тип | 40кГц | 50кГц | 60кГц | 70кГц | 80кГц | 90кГц | 100кГц | ||
| ДЛЯ КОЛЬЦА К40х25х11 | |||||||||
| 1 КОЛЬЦО | К40х25х11 | мощность | 100 | 130 | 160 | 175 | 200 | 220 | 250 |
| витки | 180 | 145 | 120 | 105 | 90 | 80 | 72 | ||
| 2 КОЛЬЦА | К40х25х22 | мощность | 200 | 230 | 280 | 330 | 370 | 420 | 470 |
| витки | 90 | 72 | 60 | 52 | 45 | 40 | 36 | ||
| ДЛЯ КОЛЬЦА К45х28х8 | |||||||||
| 1 КОЛЬЦО | К45х28х8 | мощность | 110 | 135 | 150 | 180 | 200 | 230 | 240 |
| витки | 217 | 174 | 145 | 124 | 110 | 97 | 87 | ||
| 2 КОЛЬЦА | К45х28х16 | мощность | 200 | 240 | 290 | 340 | 390 | 440 | 480 |
| витки | 109 | 87 | 73 | 62 | 55 | 49 | 44 | ||
| 3 КОЛЬЦА | К45х28х24 | мощность | 290 | 360 | 440 | 510 | 580 | 660 | 730 |
| витки | 82 | 66 | 55 | 47 | 41 | 36 | 33 | ||
| 4 КОЛЬЦА | К45х28х32 | мощность | 380 | 490 | 580 | 680 | 780 | 870 | 970 |
| витки | 62 | 50 | 41 | 35 | 31 | 28 | 25 | ||
| 5 КОЛЕЦ | К45х28х40 | мощность | 500 | 600 | 700 | 850 | 950 | 1100 | 1200 |
| витки | 50 | 40 | 35 | 30 | 25 | 22 | 20 | ||
| 6 КОЛЕЦ | К45х28х48 | мощность | 550 | 700 | 850 | 1000 | 1150 | 1300 | 1450 |
| витки | 41 | 33 | 28 | 24 | 21 | 19 | 17 | ||
| 7 КОЛЕЦ | К45х28х56 | мощность | 650 | 850 | 1000 | 1150 | 1350 | 1500 | 1700 |
| витки | 35 | 30 | 24 | 20 | 18 | 16 | 14 | ||
| 8 КОЛЕЦ | К45х28х64 | мощность | 750 | 950 | 1150 | 1350 | 1550 | 1750 | 1950 |
| витки | 31 | 25 | 21 | 18 | 16 | 14 | 13 | ||
| 9 КОЛЕЦ | К45х28х72 | мощность | 850 | 1000 | 1300 | 1500 | 1750 | 1950 | 2200 |
| витки | 28 | 22 | 18 | 16 | 14 | 13 | 11 | ||
| 10 КОЛЕЦ | К45х28х80 | мощность | 970 | 1200 | 1450 | 1700 | 1950 | 2200 | 2400 |
| витки | 25 | 20 | 17 | 14 | 12 | 11 | 10 | ||
Как видно из таблицы габаритная мощность трансформатора зависит не только от габаритов сердечника, но и от частоты преобразования.
Изготавливать трансформатор для частот ниже 40 кГц не очень логично — гармониками можно создать не преодолимые помехи в звуковом диапазоне. Изготовление трансформаторов на частоты выше 100 кГц уже непозволительно по причине саморазогрева феррита М2000НМ1 вихревыми токами.
В таблице приведены данные по первичным обмоткам, из которых легко вычисляются отношения витков/вольт и дальше уже вычислить, сколько витков необходимо для того или иного выходного напряжения труда не составит.
XLS-таблица, для помощи в расчетах (изменять только желтые ячейки) — Скачать.
Следует обратить внимание на то, что подводимое к первичной обмотке напряжение составляет 155 В — сетевое напряжение 220 В после выпрямителя и слаживающего фильтра будет составлять 310 В постоянного напряжения, схема полу мостовая, следовательно к первичной обмотке будет прилагаться половина этого значения.
Так же следует помнить, что форма выходного напряжения будет прямоугольной, поэтому после выпрямителя и слаживающего фильтра величина напряжения от расчетной отличаться будет не значительно.
Таблица приведена до мощностей 2400 Вт (на будущее, для более мощных вариантов схем блока питания).
Диаметры необходимых проводов рассчитываются из отношения 5 А на 1 кв мм сечения провода. Причем лучше использовать несколько проводов меньшего диаметра, чем один, более толстый провод.
Это требование относится ко всем преобразователям напряжения, с частотой преобразования выше 10 кГц, так как начинает уже сказываться скин-эффект — потери внутри проводника, поскольку на высоких частотах ток течет уже не по всему сечению, а по поверхности проводника и чем выше частота, тем сильнее сказываются потери в толстых проводниках.
Поэтому не рекомендуется использовать в преобразователях с частотой преобразования выше 30 кГц проводники толще 1 мм. Следует так же обратить внимание на фазировку обмоток — неправильно сфазированные обмотки могут либо вывести силовые ключи из строя, либо снизить КПД преобразователя.
О мощности БП и транзиаторах
Но вернемся к БП, приведенному на рисунке 3.
Минимальная мощность данного БП практически ни чем не ограничена, поэтому можно изготовить БП и на 50 Вт и меньше. Верхний же предел мощности ограничен некоторыми особенностями элементной базы.
Для получения больших мощностей требуются транзисторы MOSFET более мощные, а чем мощнее транзистор, тем больше емкость его затвора.
Если емкость затвора силового транзистора довольно высокая, то для её заряда-разряда требуется значительный ток. Ток транзисторов управления IR2153 довольно не велик (200 мА), следовательно, эта микросхема не может управлять слишком мощными силовыми транзисторами на больших частотах преобразования.
Исходя из вышесказанного становится ясно, что максимальная выходная мощность преобразователя на базе IR2153 не может быть более 500…600 Вт при частоте преобразования 50…70 кГц, поскольку использование более мощных силовых транзисторов на этих частотах довольно серьезно снижает надежность устройства.
Список рекомендуемых транзисторов для силовых ключей VТ1, VТ2 с краткими характеристиками сведен в таблицу 2.
Таблица 2
| Наименование | Емкость затвора, пкФ |
Сопротивление открытого перехода, Ом |
Максимальное напряжение, В |
Максимальный ток, А |
| IRF740 | 1600 | 0,55 | 400 | 10 А |
| IRF840 | 1300 | 0,85 | 500 | 8 А |
| STP10NK60Z | 1370 | 0,75 | 600 | 10 А |
Выпрямительные диоды вторичных цепей питания должны иметь наименьшее время восстановления и как минимум двукратный запас по напряжению и трехкратный току.
Последние требования обоснованы тем, что выбросы напряжения самоиндукции силового трансформатора составляют 20…50 % от амплитуды выходного напряжения. Например при вторичном питании в 100 В амплитуда импульсов самоиндукции может составлять 120.
..
150 В и не смотря на то, что длительность импульсов крайне мала ее достаточно чтобы вызвать пробой в диодах, при использовании диодов с обратным напряжением в 150 В.
Трехкратный запас по току необходим для того, чтобы в момент включения диоды не вышли из строя, поскольку емкость конденсаторов фильтров вторичного питания довольно высокая, и для их заряда потребуется не малый ток. Наиболее приемлемые диоды VD4-VD11 сведены в таблицу 3.
Таблица 3.
| Наименование | Максимальное напряжение, В |
Макс. ток, А |
Обратное время восстанов., нС |
Примечания |
| 16CTQ100 | 100 | 8 | 2 диода Шотки по 8 А в корпусе ТО-220 |
|
| 20CTQ150 | 150 | 10 | 2 диода Шотки по 10 А в корпусе Т0-220 |
|
| 30CPQ100 | 100 | 15 | 2 диода Шотки по 15 А в корпусе ТО-247 |
|
| 30CPQ150 | 150 | 15 | 2 диода Шотки по 15 А в корпусе ТО-247 |
|
| 40CPQ100 | 100 | 20 | 2 диода Шотки по 20 А в корпусе ТО-247 |
|
| 60CPQ150 | 150 | 30 | 2 диода Шотки по 30 А в корпусе Т0-247 |
|
| 15ETH06FP | 600 | 15 | 35 | 1 диод 15 А в корпусе ТО-220 |
| 30EPF06 | 600 | 30 | 40 | 1 диод 30 А в корпусе Т0-247 |
| 30ETH06PBF | 600 | 30 | 40 | 1 диод 30 А в корпусе ТО-220 |
| 80EBU02 | 200 | 80 | 35 | |
| HER308 | 1000 | 3 | 30 | DO-201 |
| HER605 | 400 | 6 | 50 | DO-201 |
| HFA06TB120 | 1200 | 6 | 26 | ТО-220 |
| HFA08TB120 | 1200 | 8 | 28 | ТО-220 |
| HFA15TB60 | 600 | 15 | 60 | ТО-220 |
| HFA16TB120 | 1200 | 16 | 30 | ТO-220 |
| HFA25PB60 | 600 | 25 | 23 | ТО-247 |
| HFA30PB120 | 1200 | 30 | 37 | ТО-247 |
| MUR2020CT | 200 | 10 | 25 | 2 диода по 10 А в корпусе ТО-220 |
| MUR820 | 200 | 8 | 25 | ТО-220 |
| SF54 | 300 | 5 | 35 | DO-201 |
| SF56 | 600 | 5 | 35 | DO-201 |
| SF84 | 400 | 8 | 35 | ТО-220 |
Емкость фильтров вторичного питания (С11, С12) не следует увеличивать слишком сильно, поскольку преобразование производится на довольно больших частотах.
Для уменьшения пульсаций гораздо актуальней использование большой емкости в первичных цепях питания и правильный расчет мощности силового трансформатора.
Во вторичных же цепях конденсаторов на 1000 мкФ в плечо вполне достаточно для усилителей до 100 Вт (конденсаторы по питанию, установленные на самих платах УМЗЧ должны быть не менее 470 мкФ) и 4700 мкФ для усилителя на 500 Вт.
Печатная плата
На принципиальной схеме изображен вариант выпрямителей вторичного силового питания, выполненный на диодах Шотки, под них и разведена печатная плата (рисунок 4).
Рис. 4. Печатня плата для импульсного блока питания к УМЗЧ — сторона дорожек.
Рис. 5. Печатня плата для импульсного блока питания к УМЗЧ — сторона деталей.
На диодах VD12, VD13 выполнен выпрямитель для вентилятора принудительного охлаждения теплоотводов, на диодах VD14-VD17 выполнен выпрямитель для низковольтного питания (предварительные усилители, активные регуляторы тембра и т.
д.). На том же рисунке приведен чертеж расположения деталей и схема подключения.
В преобразователе имеется защита от перегрузки, выполненная на трансформаторе тока ТV1, состоящая из кольца К20х12х6 феррита М2000 и содержащего 3 витка первичной обмотки (сечение такое же как и первичная обмотка силового трансформатора и 3 витка вторичной обмотки, намотанной двойным проводом диаметром 0,2…0,3 мм.
При перегрузке напряжение на вторичной обмотке трансформатора ТV1 станет достаточным для открытия тиристора VS1 и он откроется, замкнув питание микросхемы IR2153, тем самым прекратив ее работу. Порог срабатывания защиты регулируется резистором R8.
Об остальных деталях:
- конденсатор С5 — пленочный на 0,33… 1 мкФ 400В;
- конденсаторы С9, С10 — пленочные на 0,47…2,2 мкФ минимум на 250В;
- индуктивности L1…L3 выполнены на ферритовых кольцах К20х12х6 М2000 и наматываются проводом 0,8… 1,0 мм до заполнения виток к витку в один слой;
- С14, С15 — пленочные на 0,33. ..2,2 мкФ на напряжение не менее 100 В при выходном напряжении до 80 В;
- конденсаторы С1, С4, С6, С8 можно керамические, типа К10-73 или К10-17;
- С7 можно и керамический, но лучше пленочный, типа К73-17.
..2,2 мкФ на напряжение не менее 100 В при выходном напряжении до 80 В;Налаживание
Регулировку производят без нагрузки начиная с максимальной чувствительности и добиваясь устойчивого запуска преобразователя.
Принцип регулировки основан на том, что в момент запуска преобразователя он нагружен максимально, поскольку требуется зарядить емкости фильтров вторичного питания и нагрузка на силовую часть преобразователя максимальная.
Автор: Дмитрий.
Первоисточник: РК-07-08.
Литература:
- interlavka.su.
- Даташит на микросхему IR2153 — Скачать (157 КБ).
Импульсный блок питания схема на ir2153
IR2161 VS IR2153. Импульсный блок питания на IR 2161
Автор: Fenix_12, [email protected]
Опубликовано 01.12.2015
Создано при помощи КотоРед.
IR2161 VS IR2153. Импульсный блок питания на IR 2161
Эта статья будет интересна тем кто собирал ИИП на основе IR2153. На самом деле IR2153 плохо подходит для создания ИИП, из-за отсутствия штатной системы защиты от КЗ и перегрузок, невозможность при необходимости «димированния» и создания обратной связи по напряжению и току.
Более подходит для создания ИИП IR2161. Это полумостовой импульсный преобразователь для питания галогеновых ламп. Особенности 2161 – защита от перегрузок и КЗ с автоматическим сбросом, мягкий старт, возможность димирования (несколькими способами), возможность построения обратной связи. После построения входных и выходных каскадов получается импульный источник питания.
Вот схема ИИП на 2161.
Напряжение питания и ток у этих микросхем примерно одинаковые, значит можно использовать для 2161 схему питания как у 2153 на резисторах R2 и R3 по 2 Вт, можно использовать китайский «кирпичь» 5 Вт на 18-30 кОм.
На борту 2161 присутствует функция мягкого старта (софтстарт).
Работает примерно так: сразу же после запуска, частота внутреннего тактового генератора микросхемы составляет около 125 кГц, что значительно выше рабочей частоты выходного контура С13С14Тr1 (около 36 кГц), в результате напряжение на вторичной обмотке Т1 будет мало. Внутренний генератор микросхемы управляется напряжением, его частота обратно пропорциональна напряжению на конденсаторе С7. Сразу же после включения, С7 начинает заряжаться от внутреннего источника тока микросхемы. Пропорционально росту напряжения на нем будет уменьшаться частота генератора микросхемы. При достижении 5В (около 1сек.) частота уменьшится до рабочего значения, около 36кГц, а напряжение на выходе схемы соответственно достигнет номинального значения. Таким образом и реализован мягкий старт, после его завершения IC1 переходит в рабочий режим.
Вывод CS (выв.4) IC1 является входом внутреннего усилителя ошибки и используется для контроля тока нагрузки и напряжения на выходе полумоста. В случае резкого увеличения тока нагрузки, например, при коротком замыкании, падение напряжения на токоизмерительном резисторе R7 превысит 0,56В, а следовательно и на выв.4 IC1, внутренний компаратор переключится и остановит тактовый генератор. . В апнот и даташит присутствуют расчеты резсистора-токового датчика R7. Вывод можно сделать сразу 0,33 Ом – 100Вт, 0,22 Ом – 200Вт 0,1 Ом-300Вт, не испытывал, но можно попробовать 2 резистора параллельно по 0,1 Ом – тогда максимальная нагрузка составит 400Вт. Испытание защиты от КЗ я показал а видео. Более подробно режимы работы микросхемы IR2161 рассмотрены в даташит.
Конденсатор C3 емкостью не менее 1мкФ на 1Вт выходной мощности. С таким конденсатором обязательно применение термистора NTC1, например от компьютерного блока питания.
Можно производить расчеты трансформатора, можно взять готовый, но я решил намотать на неизвестном ферритовом кольце 29 мм. Я отказался от расчетов, т.к. это полумост и другом конце моста стоят конденсаторы С13С14, – можно ошибиться на 200%. Первичку намотал проводом диаметр 0,5 мм. полностью заполнил кольцо примерно 80 витков, вторичка литц в 4 провода 0,5 мм на глазок, двуполярно на 24В, 2 по 12В. Примеры расчетов трансформатора присутствуют в апнот и даташит.
Видео состоит из 3х частей, в них рассмотрены теория, сборка и испытание ИИП на 2161.
Видео состоит из 3х частей, в них рассмотрены теория, сборка и испытание ИИП на 2161
Импульсный блок питания на IR2153
В данной статье опубликована схема блока питания на IR2153, который можно использовать в качестве блока питания для УНЧ. Также эту схему можно использовать в качестве источника питания для шуруповерта изменив выходной каскад и пересчитав силовой трансформатор на нужно напряжение.
Схема импульсного блока питания на IR2153
Собственно схема блока питания на IR2153 с защитой от кз, приведена на следующем скрине.
Разъем XT1 на схеме – это подключение обмотки самопитания микросхемы, которая намотана на силовой трансформатор и рассчитана на 15 вольт. Запуск схемы производится через резистор R44 и диод VD17. После запуска схемы, микросхема начинает записываться от этой обмотки через диоды VD2 и VD4.
Сопротивление резистора R44 выбрано таким образом, чтобы схема надежно запускалась и в процессе работы сам резистор не сильно грелся.
Разъем XT2 на схеме – подключение вторичных обмоток трансформатора тока.
Пару слов о защите от кз. В схему введен трансформатор тока, первичная обмотка которого состоит из одного витка проводом диаметр 1 мм. На плату ставится трансформатор (кольцо) и через окно припаивается к плате перемычкой, эта перемычка и является витком первичной обметки.
Ниже, на фото печатной платы, стрелкой указано, как припаивается перемычка.
Вторичная обмотка токового трансформатора содержит две обмотки по 50 витков проводом 0,2 мм.
Резистором R50 подбираем нужный порог срабатывания защиты по току. Светодиод D2 сигнализирует нам, что схема находится в режиме защиты.
Также хотел отметить, схема защиты работает по «икающему» типу, то есть если выход закорочен, то защита отключает микросхему и на выходе блока питания нет напряжения, если выход не закорочен, то схема блока питания с защитой на ir2153 работает в штатном режиме.
Печатная плата блока питания на IR2153
На скрине представлен внешний вид печатной платы с обоих сторон. Также там указано место впайки перемычки (белая полоса), которая используется как первичная обмотка трансформатора тока (писал об этом выше).
Фото готовых печатных плат блока питания с защитой на IR2153 сделанных своими руками.
Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-ir2153
Читайте статьи на сайте первоисточнике, не поддерживайте воров.
Внешний вид импульсного блока питания на IR2153
После изготовления печатных плат, пора приступить к сборке этого мощного блока питания. Результат этой работы работы вы ведите на следующих фото.
Файлы для изготовления
Чтобы собрать данную схему источника питания на ir2153 с защитой, скачайте файл печатной платы по этой ссылке.
Если возникнут трудности с намоткой силового трансформатора, то как его правильно намотать, можно посмотреть в этой статье .
Заключение
Расчет силового трансформатора здесь не рассматривается, предполагается, что радиолюбитель рассчитает его сам, на нужные ему напряжения.
Собранная без ошибок и исправных элементов, плата источника питания запускается сразу. Остается только отрегулировать нужный ток срабатывания защиты и пользоваться устройством.
На этом я заканчиваю, всем стабильного напряжения.
Статью написал: Admin Whoby.Ru
Если вам понравилась статья, нажмите на кнопку нужной социальной сети расположенной ниже. Этим действием вы добавите анонс статьи к себе на страницу. Это очень поможет в развитии сайта.
Хочу предоставить вашему вниманию четыре разные схемы импульсных блоков питания на всеми любимой народной IR2153. Все эти схемы были мною собраны и проверены в 2013-2015 годах. Сейчас, в 2017 году, я раскопал все эти схемы в своих архивах и спешу с вами поделиться. Пусть вас не смущает что не ко всем схемам есть фото собранных устройств, что на фото будут и не полностью собранные блоки питания, но это все что мне удалось найти в своих архивах.
Итак первый блок питания, условно назовем его «высоковольтным»:
Схема классическая для моих импульсных блоков питания. Драйвер запитывается непосредственно от сети через резистор, что позволяет снизить рассеиваемую на этом резисторе мощность, по сравнению с запиткой от шины +310В. Этот блок питания имеет схему мягкого старта (ограничения пускового тока) на реле. Софт-старт питается через гасящий конденсатор С2 от сети 230В. Этот блок питания оснащен защитой от короткого замыкания и перегрузки во вторичных цепях. Датчиком тока в ней служит резистор R11, а ток при котором срабатывает защита регулируется подстроечным резистором R10. При срабатывании защиты загорается светодиод HL1. Этот блок питания может обеспечить выходное двухполярное напряжение до +/-70В (с данными диодами во вторичной цепи блока питания). Импульсный трансформатор блока питания имеет одну первичную обмотку из 50 витков и четыре одинаковые вторичные обмотки по 23 витка. Сечение провода и сердечник трансформатора выбираются исходя из требуемой мощности, которую необходимо получить от конкретного блока питания.
Второй блок питания, условно его будем называть «ИБП с самопитанием»:
Этот блок имеет похожую с предыдущим блоком питания схему, но принципиальное отличие от предыдущего блока питания заключается в том, что в этой схеме, драйвер запитывает сам себя от отдельной обмотки трансформатора через гасящий резистор. Остальные узлы схемы идентичны предыдущей представленной схеме. Выходная мощность и выходное напряжение данного блока ограничено не только параметрами трансформатора, и возможностями драйвера IR2153, но и возможностями диодов примененных во вторичной цепи блока питания. В моем случае – это КД213А. С данными диодами, выходное напряжение не может быть более 90В, а выходной ток не более 2-3А. Выходной ток может быть больше только в случае применении радиаторов для охлаждения диодов КД213А. Стоит дополнительно остановиться на дросселе Т2. Этот дроссель мотается на общем кольцевом сердечнике (допускается использовать и другие типы сердечников), проводом соответствующего выходному току сечения. Трансформатор, как и в предыдущем случае, рассчитывается на соответствующую мощность с помощью специализированных компьютерных программ.
Блок питания номер три, условно назовем «мощный на 460х транзисторах» или просто «мощный 460»:
Эта схема уже более значительно отличается от предыдущих схем представленных выше. Основных больших отличий два: защита от короткого замыкания и перегрузки здесь выполнена на токовом трансформаторе, второе отличие заключается в наличии дополнительных двух транзисторов перед ключами, которые позволяют изолировать высокую входную емкость мощных ключей (IRFP460), от выхода драйвера. Еще одно небольшое и не существенное отличие заключается в том, что ограничительный резистор схемы мягкого старта, расположен не в шине +310В, как это было в предыдущих схемах, а в первичной цепи 230В. В схеме так же присутствует снаббер, включенный параллельно первичной обмотке импульсного трансформатора для улучшения качества работы блока питания. Как и в предыдущих схемах чувствительность защиты регулируется подстроечным резистором (в данном случае R12), а о срабатывание защиты сигнализирует светодиод HL1. Токовые трансформатор мотается на любом небольшом сердечнике который у вас окажется под рукой, вторичные обмотки мотаются проводом небольшого диаметра 0,2-0,3 мм, две обмотки по 50 витков, а первична обмотка представляет собой один виток провода достаточного для вашей выходной мощности сечения.
И последний на сегодня импульсник – это «импульсный блок питания для лампочек», будем его условно так называть.
Да да, не удивляйтесь. Однажды появилась необходимость собрать гитарный предусилитель, но под рукой не оказалось необходимого трансформатора и тогда меня очень выручил данный импульсник, который был построен именно по тому случаю. Схема отличается от трех предыдущих своей максимальной простотой. Схема не имеет как таковой защиты от короткого замыкания в нагрузке, но необходимости в такой защите в данном случае нет, так как выходной ток по вторичной шине +260В ограничен резистором R6, а выходной ток по вторичной шине +5В – внутренней схемой защиты от перегрузки стабилизатора 7805. R1 ограничивает максимальный пусковой ток и помогает отсекать сетевые помехи.
Общие рекомендации:
- Импульсный трансформатор для каждой из схем необходимо рассчитывать в соответствии с вашими личными требованиями к блоку питания и вашими возможностями, поэтому конкретные намоточные данные я не привожу.
- Для расчета импульсного трансформатора очень удобно пользоваться программами «Старичка» – Lite-CalcIT и RingFerriteExtraSoft.
- Перед включением в сеть импульсного блока питания необходимо тщательно проверить монтаж на отсутствие ошибок, «соплей» на плате и так далее
- Обязательно необходимо промывать плату со стороны монтажа бензином, ацетоном, керосином, любым растворителем или спиртом для полного удаления остатков флюса. Импульсный блок питания работает на высокой частоте и даже незначительная паразитная проводимость или емкость может привести к тому, что собранный из исправных деталей блок питания не заработает или взорвется при первом же включении.
- Первое включение необходимо производить только с ограничением тока, его можно ограничить либо мощным резистором, либо мощной лампой накаливания, могут быть и другие варианты.
- Необходимо помнить и никогда не забывать о правилах электробезопасности. В каждой из схем блока питания присутствует опасное для жизни напряжение.
Импульсный блок питания на IR2153 с защитой от КЗ | Tool Electric
Приветствую моих читателей и просто случайных гостей данного ресурса. Предлагается вашему вниманию простая схема импульсного блока питания на микросхеме IR2153 мощностью около 300-350 Ватт.
Блок питания не регулируемый, имеет защиту от короткого замыкания и обеспечивает на выходе двухполярное напряжение 44 Вольт. Схема выполнена по принципу полумостового преобразователя и практически не отличается от схемы включения микросхемы IR2153 из её документации, за исключением блока защиты от короткого замыкания. Питание микросхемы взято не с шины 310 Вольт, а отдельно напрямую берётся из сети, что позволяет уменьшить нагрев резистора R2. Рабочая частота устройства примерно 47 кГц. В качестве датчика перегрузки использован шунт на R10 и R11, при определённом токе через силовые транзисторы на шунте напряжение достигает примерно 0,6 Вольт, что позволяет открыться транзисторам VT1VT2, они шунтируют питание микросхемы, генерация прекращается, выход обесточивается, при этом загорается светодиод, сигнализируя о перегрузке. После устранения причин перегрузки схема возобновляет работу в обычном режиме. В качестве трансформатора блока питания использован сердечник ER35/21/11, первичная обмотка содержит 33 витка двойным проводом диаметра 0,63 мм. Вторичная обмотка состоит из двух половинок и мотается тройным проводом того же диаметра, каждая по 9 витков. При необходимости можно пересчитать количество витков вторичной обмотки на другое нужное напряжение. Входной сетевой фильтрующий дроссель Т1 можно взять из неисправного блока питания компьютера, дроссели L1 и L2 берём оттуда же, которые установлены на шине питания +3,3 или +5 Вольт. Настройка защиты сводится к подключению на выход блока питания нагрузку в 300-350 Ватт, крутим R6 от низа по схеме вверх, добиваемся свечения светодиода и откручиваем чуть назад. Силовые полевые транзисторы не забываем установить на теплоотвод.
Простой нерегулируемый источник питания 2x 35 В 350 Вт для аудиоусилителя
Простой нерегулируемый источник питания 2x 35 В 350 Вт для аудиоусилителя Из-за большого интереса к этой конструкции я создал очень простой нерегулируемый импульсный симметричный источник питания с
высокая мощность 350Вт. Это полумост без правил. Блок питания может
использоваться в качестве замены стандартных блоков питания для усилителей звука, потому что
трансформаторы и электролитические конденсаторы для усилителей мощности очень дороги.
и громоздкие.Трансформаторы также очень тяжелые и не подходят для портативных устройств. Цена за простоту составляет
тот факт, что короткое замыкание или перегрузка разрушают полевые МОП-транзисторы и другие компоненты. МОП-транзисторы могут быть отключены при включении питания,
потому что они должны заряжать выходные конденсаторы. Для более надежных решений используйте Регулируемый импульсный источник питания с защитой .
Импульсный источник питания использует два N MOSFET, управляемых интегральной схемой IR2153.Этот импульсный источник питания
не стабилизированный, но для целей аудиоусилителей (выходное напряжение все еще жестче и меньше пульсаций
чем в классическом блоке питания). Пульсации при полной нагрузке менее 2 В.
Схема IR2153 питается через силовой резистор 27к 6Вт. Стабилизация напряжения
обеспечивает встроенный стабилитрон 15 В. Рабочая частота около 50 кГц. На входе термистор
для ограничения пикового тока при зарядке конденсаторов. Его можно найти в сломанном блоке питания AT или ATX ПК.Ядро
трансформатор тоже от любого ПК. Сначала наматывается половина первичной обмотки (20 витков), вторичных обмоток и, наконец,
остальное первичное. Этот метод обеспечивает низкую индуктивность рассеяния и, следовательно, жесткое выходное напряжение. Между
первичная и вторичная должны иметь достаточную изоляцию. Для повышения безопасности выход (например, центральный кран
0 В) должен быть заземлен. Дроссели предназначены для устранения пульсаций на выходе RF из источника питания. Количество витков не критично, как и
б / у ядро.Даже это ядро можно найти в комплекте поставки ПК. Резистор 6к8 на выходе служит для разряда конденсаторов после выключения и
предотвращает повышение напряжения при работе без нагрузки. Последовательно к нему можно подключить светодиод. МОП-транзисторы установлены на
небольшой радиатор, например, из комплекта поставки ПК.
Предупреждение! Импульсное питание не для новичков, так как большинство его цепей подключено к фатальному сетевому напряжению. При плохой конструкции электросеть напряжение может достигать выхода! Конденсаторы могут оставаться заряженными до опасного напряжения даже после отключения от сети.Все, что вы делаете на свой страх и риск, за любую травму здоровье или имущество я не беру на себя ответственности.
Схема простого нерегулируемого питания 2х 35В 350Вт для аудиоусилителя
дом
Цепь источника питания SMPS 350 Вт
На этот раз я сделаю блок питания без использования обычного трансформатора для экономии средств, это симметричный блок питания мощностью 350 Вт. Этот блок заменит трансформатор / блок питания в аудио стандартах питания усилителя мощности для снижения затрат и веса.Трансформаторный усилитель изначально сгорел и если покупать дорого. Источник питания, который мы делаем, работает как полумост без регулирования, частота выше 50 кГц.
Источник питания для драйверов Я использую два полевых МОП-транзистора N и управляемых интегральными схемами IR2153 IC. В IR2153 микросхема питается от силового резистора 27К 6Вт. Пульсации при полной нагрузке отмечены ниже 2В. Использование стабилитрона (15 В) обеспечивает стабилизацию напряжения, а рабочая частота устанавливается на 50 кГц (прибл.). В точке входа я поставил термистор, чтобы проверить пиковый ток при зарядке конденсатора.
То же явление наблюдается в блоке питания компьютера Power Supply AT / ATX. Кроме того, чтобы обеспечить низкую индуктивность рассеяния и полное выходное напряжение, первая половина первичной обмотки в 20 витков, за которой следует вторичная катушка. Также для обеспечения безопасности в системе обязательно подключите выход (заземление 0 В) к земле.
Количество обмоток и ферритовый сердечник, часто встречающееся в комплекте поставки ПК, не является важным фактором. Кроме того, резистор 6k8 на выходе используется для разряда конденсатора после выключения и, таким образом, помогает предотвратить повышение напряжения при отсутствии нагрузки.
Переключаемое выходное напряжение блока питания 50 В 2x 350 Вт работает в прямой топологии с одним переключателем. Он имеет рабочую частоту 80-90 кГц и имеет схему управления IRF2153, очень похожую на UC3842. Однако цикл ниже и ограничен 50% ·
Кроме того, также возможно разложить исходное первичное дно без переворачивания. Тип источника питания, подходящий для приложений с усилителем мощности. При необходимости может быть хорошо защищен от перегрузки или короткого замыкания, а выходное напряжение может быть стабилизировано.Реакция системы может быть активирована с помощью оптрона. Полевые МОП-транзисторы
также можно использовать для понижения точки сопротивления. Интересно, что чем меньше сопротивление, тем лучше система.
Допуск по напряжению в диапазоне 900-1000В. Учитывая это, я обнаружил, что лучший MOSFET — это SPP17N80C3 или IGBT на 900 В. Джика, который трудно получить, вышеуказанный тип также может использовать IRFP460.
Для сборки См. Схемы ниже:
Детали Трансформеры:
Ферритовый преобразователь трансформатора PC
EE без зазора
ETD39
Для первичной обмотки состоит из 40 витков диаметром 0.Эмалированный провод 6мм. Не забудьте остановиться после 20 кругов и положить слой изоляции с изоляционной лентой в качестве расстояния между вторичной обмоткой, вторичные обмотки, используя провод диаметром 0,6 мм X 4, использовали ряд обмоток 14, намотанных на катушку X 2, так что 14lilit CT 14lilit аккуратно намотаны. после того, как вторичная обмотка снова покрыта, продолжайте с оставшейся частью первичной обмотки еще 20 кругов на ней. Таким образом, вторичная обмотка будет зажата между первичной обмоткой 20 + 20 витков. Центральный ответвитель 20 + 20 может быть соединен с SMP корпуса для улучшенной стабилизации и устранения пульсаций на выходе или помех.
Удачи … !!!
Этот проект изначально размещен Уважаемым генеральным директором Swagatam на homemade-circuits.com, вы можете просмотреть исходную статью по этой ссылке: http://www.homemade-circuits.com/2014/06/smps-2-x-50v- 350w-circuit-for-audio.html, Он лучший дизайнер электронных схем.
DIYTechStudio: инвертор от 12 В до 220 В с использованием IR2153 с корпусом
В этом посте я покажу вам, как сделать свой собственный инвертор с 12В на 220В, используя
IR2153 с корпусом.
Теория
Для этого проекта я буду использовать IC IR2153, который представляет собой автоколебательный полумостовой драйвер
с внешним генератором, аналогичным таковому у таймера 555.Вы также можете контролировать колебание
с помощью триммера или потенциометра, подключенного к контакту 2 микросхемы. Одним из преимуществ использования этой микросхемы
является то, что она защищает аккумулятор от чрезмерной разрядки.
Это достигается, когда на вывод 3 ИС подается низкое напряжение.
отключает выходы затвора, защищающие батарею. Минимальное напряжение, которое может подавать
, составляет от 9 до 10 вольт, все, что ниже, вы не получите никаких выходов.
МОП-транзисторы используются для управления выходной мощностью.Трансформатор используется в обратной конфигурации
для получения выходного напряжения от 220 до 240 В.
Мощность инвертора зависит от трех факторов
- Трансформатор: чем выше номинальная мощность, тем выше мощность, но это во многом зависит от следующего фактора
- Источник питания: мощность в значительной степени зависит от подаваемой мощности. Пожалуйста, не ожидайте получения высоких выходных сигналов от низкого источника питания. Также обратите внимание, что номинальный ток вашего источника питания должен быть равен или меньше номинального тока вашего трансформатора, иначе вы получите перегретый трансформатор.
- MOSFET: добавление большего количества MOSFET дает вам мощный инвертор
Видео
Так же можете посмотреть видео как сделать инвертор
Вещи и компоненты, которые вам нужны
Изготовление
Создайте макет печатной платы для изготовления с помощью KiCAD, сгенерируйте файлы Gerber
и заархивируйте папку Gerber со всеми файлами в ней.
Теперь загрузите архивную папку на веб-сайт производителя печатных плат.
Мой производитель — JLCPCB, вы можете проверить их, нажав здесь
После получения платы смонтируйте все компоненты согласно аннотации.
Аннотации см. На принципиальной схеме
В качестве оболочки я использую пластиковый контейнер. В контейнерном ящике проделайте
отверстий для установки штекеров и выключателей
Теперь установите все переключатели и вилки в контейнерную коробку и закрепите
винтами
Теперь соедините все вместе с помощью общей блок-схемы
. Как только все будет сделано, проверьте соединение в последний раз и подайте питание
для использования вашего инвертора
Принципиальная схема
Блок-схема
Спасибо за внимание !!!
Ir2153 Цепь источника питания
Использование стабилитрона 15 В обеспечивает стабилизацию напряжения, а рабочая частота устанавливается примерно на 50 кГц.Ir2153 цепь питания .
ir2153 питается от силового резистора 27 кОм 6 Вт. Пульсации при полной нагрузке регистрируются ниже 2 В. Мосфеты как силовые устройства. 0 30v 0 10a регулируемый источник питания лабораторного типа, о котором я упоминал в статье о схеме байпаса реле для регулируемых источников питания, версия комплекта k7200 — это 1 клон, почти нет разницы, за исключением нескольких изменений в конструкции печатной платы и использования 6 силовых транзисторов .Он также имеет секцию защиты от перегрузки по току ir2153 ir2153, первичные измерения выполняются с использованием небольшого трансформатора тока с кольцевыми сердечниками. 0 30v 10a цепь питания lm723 tip3055 0 30v 10a цепь питания lm723 tip3055. Ir2153 smps с защитой от короткого замыкания agaclip сделает ваш. Он основан на полумосте ir2153. Отмечена пульсация при полной нагрузке.Я сделал простой smps с ir2153 до того, как трансформатор ei33 был более продвинутым и мощным, но эта практика была использована трансформатором etd34, вам нужно обернуть схемы трансформатора. Igbt ngtb40n120fl2wg от компании Semi и ir2153 от компании Infineon Semiconductor являются важными частями схемы. Ir2153 — это микросхема драйвера затвора, включающая встроенный генератор 40a, 1200 В, IGBT может выдерживать большой ток. Источник питания для драйверов Я полагаюсь на два МОП-транзистора n и управляемый интегральными схемами ir2153 ic.В этом уроке я покажу вам, как сделать двухканальный источник питания для усилителя мощности мощностью до 500 Вт. Я использую трансформатор от блока питания atx без доработки обмоток. Вы правы в блоке питания atx, он имеет выход 12 вольт и 12 вольт с центральным ответвлением и работает на частоте около 25 кГц, но в моем проекте он работает на частоте 47 кГц, поэтому выходное напряжение удвоится. Источник питания, который мы делаем, работает как полумост без регулируемой частоты выше 50 кГц.29 января 2017 г. ir2153 2x50v atx irf840 smps devresi v1 gif 1499711. Характеристики автоколебательного полумоста Ir2153 d s pbf i2153 t vs частота 100000 частота Гц 10000 1000 330pf 470pf 1nf. 350w smps схема питания электронная схема двойной источник питания. Трансформаторный усилитель изначально сгорел и если покупать дорого. Источник питания— Проектирование схемы понижающего преобразователя
Примечания к приложению— это то, как вы изучаете, как проектировать что-либо электронное, связанное с продвинутыми случаями, когда не существует установленной книги, и обычно требуется слушать скучную болтовню лектора в течение трех месяцев, даже не сумев научить вас, как их проектировать из землю вверх.Например, вы вряд ли найдете хорошее объяснение того, как спроектировать частотно-регулируемый привод для двигателя переменного тока или почему он работает, кроме того, что это модный инвертор мощности. Вы можете найти некоторую расплывчатую схему, такую как то, что вы предоставили, но не более того. Microchip, например, предлагает действительно обширную информацию по этому вопросу, которую вы просто не найдете больше нигде. Обычно вы не найдете эти заметки о приложении с помощью случайного поиска в Google, вам придется перейти на соответствующие веб-сайты и выполнить поиск там.
International Rectifier имеет, или , приложение с разделом по созданию ИИП на 15 В с входом 40-350 В постоянного тока, из которого вы можете просто использовать полный мостовой выпрямитель, крышки фильтра и некоторые предохранители и запитать его от выпрямленной сети переменного тока. . Приложение 1044, стр. 15. Если вы не собирались использовать его для питания ноутбука и жестких дисков, конструкция, поставляемая с IR2153, как есть, должна быть приемлемой для тестирования и изучения понижающих преобразователей / SMPS, вы могли бы просто использовать понижающие модули из TI или где-то еще для других ваших рельсов, лично мне больше всего нравится LMZM23600, хотя он не соответствует вашим текущим спецификациям.Если вы хотите изменить конструкцию AN-1044 для подачи большего тока, вам, несомненно, понадобится другой индуктор и более качественный полевой МОП-транзистор, чем IRFR420A. Вам также следует ознакомиться с таблицей данных IR2153, а также с приложениями, предлагаемыми на веб-сайте Infineon / IRF для IR2153.
2153 можно рассматривать как таймер 555 (ваши часы PWM) с подключенным драйвером затвора ( ваш коммутатор ), так что, если вы знакомы с ними, то это не должно быть слишком сложно узнайте о понижающих преобразователях / импульсных источниках питания с 2153.Если я помню схему правильно есть программируемый источник опорного напряжения IC, который управляет выходным напряжением. Возможно, это не приложение, в частности, к SMPS, но оно, безусловно, предоставляет вам схему, которую вы можете использовать / поработать, чтобы узнать о том, как они работают. Вы также можете использовать LTC4367 от Analog в качестве гистерезисного регулятора напряжения, как указано в его техническом описании, он использует меньше деталей, хотя вы, конечно, не можете подключить к нему выпрямленный переменный ток. Что касается того, как они работают , короче говоря, SMPS — это просто драйверы затвора с генератором, который определяет частоту сигнала PWM, где рабочий цикл волны PWM определяет выходное напряжение и изменяется схемой управления / обратной связи по мере увеличения / уменьшения нагрузки или по мере увеличения / уменьшения напряжения.LTC4367 также похож в том, что он быстро включается и выключается, чтобы генерировать стабильное напряжение, за исключением того, что он не использует катушку индуктивности, только два силовых MOSFET и несколько резисторов / конденсаторов. Его переключение просто выполняется через гистерезис 25 мВ его компараторов, которые затем включают или выключают полевые МОП-транзисторы.
Что касается тепла, пока вы используете полевые МОП-транзисторы с низким RDSon, у вас не должно возникнуть особых проблем, если таковые имеются. Есть приложения по расчету тепла, рассеиваемого в окружающую среду и корпус / тепловую подушку от Texas Instruments и Maxim, вы можете найти их в Google.2 * R = P . Вам определенно подойдет коробка, напечатанная на 3D-принтере, если вы используете хорошие компоненты, хорошего дизайна и обеспечиваете отвод тепла / воздушный поток, если это необходимо. Вы также должны знать, при какой температуре будет плавиться ваш пластик, было бы неплохо, если бы компаратор и аналоговый датчик температуры управляли MOSFET, чтобы отключить все это, если оно достигнет опасной температуры. Сами жесткие диски в любом случае не должны потреблять много энергии.
Всего два цента, лично я бы даже не подумал о том, чтобы использовать собственный SMPS для питания жестких дисков и ноутбука, это действительно не стоит потраченного времени. Вы, конечно, могли бы это сделать, и вы, безусловно, могли бы изучить каждую схему SMPS в Интернете, но, в конце концов, вы полагаетесь на дизайн, который вы придумали / скопировали, не зная толком ни о дизайне, ни о том, как он работает в первую очередь. . Многие схемы, которые вы найдете, будут взяты с какого-то общего веб-сайта «бесплатных схем», и некоторые из этих проектов совершенно опасны.Питание ноутбука от того, что вы разработали, на самом деле не очень хорошая идея, не стоит иметь тлеющий / взрывающийся ноутбук, вам будет лучше просто использовать адаптер, предоставленный производителем, так вы можете им пожаловаться, что они взорвал ваш ноутбук. Вы можете просто использовать дешевый блок питания ПК для своих жестких дисков (, поскольку они уже предназначены для этого в любом случае ) и всего, что к ним подключено, а затем припаять несколько проводов от клемм переменного тока внутри корпуса блока питания ( желательно после предохранителя….), пропустите провода через отверстие, подключите провода к стандартной розетке и наденьте на нее зарядное устройство ноутбука. Я бы не стал разбирать какую-либо часть блока питания, слишком многое может пойти не так. Затем вы можете просто построить ящик, будь то из дерева, металла или пластика, это не имеет значения, если в нем хороший воздушный поток. Простой самодельный тормозной пресс, дрель и ножницы для резки жести / ножницы — все, что вам нужно, чтобы сделать красивый корпус из листового металла, куда вы можете установить любую вилку, порт, экран или что-то еще на шасси.Он может быть немного запутан внутри с зарядным устройством для ноутбука и всем остальным, но у него будет только один шнур, идущий к ноутбуку, а ваши жесткие диски будут защищены внутри. Вы можете так же легко установить вилки, выключатели и многое другое, если вместо этого будете использовать пластик.
Ir2153 Smps Принципиальная схема на основе полумостового драйвера полумоста IR2153, управляющего 2 IRF460. … мостовой преобразователь 2kw 48V SMPS 500w принципиальная схема усилителя звука
- Home
- Documents
- Ir2153 Smps Принципиальная схема на базе полумостового драйвера mosfet IR2153, управляющего 2 IRF460….
Если вы не можете читать, загрузите документ
Размер встраивания (px) 344 x 292429 x 357514 x 422599 x 487
Текст Ir2153 Smps Схема на основе полумостового драйвера Mosfet IR2153, управляющего 2 IRF460 ….
Ir2153 Smps СхемаIR2153 smps final v1. рез. ПодписатьсяПодписаться Отказаться от подписки 1. Я сделал SMPS от Azmi, но с небольшими изменениями, потому что я не могу найти все. Для МОП я использую дешевый IRF740 с резистором затвора 10R (последняя схема будет.
В сообщении объясняется простая схема smps источника питания с импульсным режимом, которая может быть спроектирована с MOSFET как полумост и схема управления IR2153, схема, схема импульсного источника питания smps, принципиальные схемы, руководство по коммутации smps Предварительная программа проектирования трансформатора smps Excellentit и ir2153. Привет всем. новичок в этом форуме и нашел его, как и многие, я думаю, потому что у меня возникли некоторые трудности с 20 кГц SMPS на основе IR2153. Схема в здании. 320volt.com/wp-content/uploads/2012/07/fsfr2100-smps-schematic-circuit-24v-8a- IR2153 SMPS Circuit Project 2x50v Switch Mode PowerSupply Test.
Ir2153 Smps Схема >>> НАЖМИТЕ ЗДЕСЬ
SMPS Сварочный инвертор. Схема. Соберите СВЧ трансформатор HomemadeStick / Arc, важные вопросы с двумя отметками, синусоидальный инвертор. ir2153 ir2153. На рисунке 3 показана упрощенная схема полумоста. LLC-резонансный преобразователь, где Lm — индуктивность намагничивания, которая действует как шунтирующий индуктор, Lr. (Загрузить) Простая схема усилителя мощности аудио мощностью 500 Вт с транзистором Полная загрузка Сделай сам усилитель класса D IR2153Smps Half Bridge VIDEO.Вес получившейся статьи намного меньше габаритов ИИП. КПД В основе схемы лежит ШИМ-контроллер IR2153 в стандартной схеме подключения. Полевые транзисторы могут работать в желаемой цепи с напряжением 11-14 вольт. Автомобильный SMPS 12 В, 250 Вт На основе распиновки контактов разъема питания привода SG3525 SATA Полумост на схеме питания видеоклипа IR2153 Руководство по SMPS. DPA-1 для тестирования преобразователей мощности — драйверов светодиодов, SMPS, инверторов и т. Д. Вот тестовая схема на базе полумостового драйвера mosfet IR2153, управляющего 2IRF460.IR2153 + IRF740. by amolucifer Сделай сам, усилитель класса D + полумост IR2153smps У меня сейчас есть вся схема на макетной плате. 555 таймер IC.
Подробная информация о IR 2153 — САМОКОБИЛИРУЮЩИЙСЯ ПОЛУМОСТНЫЙ ПРИВОД Вы находитесь здесь: главная _ Интегральная схема _ Микросхемы CML_ IR 2153.
Схема драйвера, Обзор схемы драйвера «» «Схема и инструкции приведены здесь Diy Class D Amp + Ir2153 Smps Half Bridge, Diy Class D Amp + Ir2153 Smps.
DANYK.CZ — Электротехника, шматы, нводы.Ключевые слова: ir2153, uc3842, светодиодный стробоскоп, данык, прикладная схема ir2153. 25 июня 2015 г. Ежедневно посетителей: 1 068.
ir2153 инверторный генератор инверторный привод инверторный двигатель инверторы 24vinverters объяснил инверторные инверторы с 12 в до 240 в беспозвоночные генератор инверторных сварщиков.
Включена электрическая схема для подключения к ATmega128 и демонстрационное видео. Radu Motisan Отличный ресурс, чтобы узнать о различных топологиях SMPS. Нужен совет по Half-Bridge SMPS (Vin: 350-400Vdc, Vout: 3-35Vdc variable, Iout10A max) Может кто-нибудь прояснить мне, как работает эта схема преобразователя? Принципиальная схема инвертора CFL Преобразователь полумоста 2kw 48V SMPS 500w принципиальная схема усилителя звука Схема SCHEMATIC WITH IR2153.
SMPS IR2153 и трансформаторы ATX — страница 2 — схема diyAudio IR2153, типовая схема подключения Схема использования Учебное пособие: на основе полумоста. flyback ir2153 datasheet, перекрестная ссылка, схема и примечания по применению в pdf принципиальная схема инвертор 2000w принципиальная схема smps 400w DESKTOP. Тестирование драйвера SMPS с IR2153 для SSTCH — это тестовая схема на основе полумостового драйвера Mosfet IR2153, Sursa SMPS la lucru 55VSMSP la lucru.
>>> НАЖМИТЕ ЗДЕСЬ
Ir2153 circuit.Полумостовой драйвер высокого напряжения-тока с использованием IR2153 и IGBT
IR отлично подходит для оценки силовых трансформаторов. Согласно интеграции IR, величайшей особенностью IR является встроенная система защиты от короткого замыкания с датчиком тока, силовой полевой МОП-транзистор защищен от тока, протекающего через низкоомный шунтирующий резистор, подключенный к источнику, к сожалению, рабочая частота не может быть отрегулирован с помощью внешних компонентов, он имеет рабочую частоту 70 кГц.
Схема индукционного нагревателя с использованием IGBT (протестировано)
Я думаю, 34 кГц… 70 кГц. С помощью этой схемы ограничение тока можно установить цифровым способом локтевой кости. Инвертирующий регулятор IC MC 1. Нагрузки с регулируемой яркостью лампы, такие как двигатели или лампы — самая простая из возможных схем.
Схема диммера лампы 2n на одном транзисторе. Схема зарядного устройства 12в сделана для корпусов по отрегулированному индикатору наличия напряжения питания и аккумулятора. В представленной здесь схеме усилителя звука мощностью 1 Вт используется знаменитая интегральная схема TDAM, которая является одним из наиболее интегрированных усилителей, используемых в обычных ПК.Этот интегрированный модуль может обеспечивать максимальную мощность в милливатт на канал, что в сумме составляет 1.
.Чаще всего он используется в качестве усилителя в радиоприемниках, небольших игровых консолях, динамиках домашних компьютеров и т. Д. Der IR eignet sich hervorragend zur Bewertung von Leistungstransformatoren. Ич денке 34кГц… 70кГц. Усилители LM использовались на уровне управления цепи питания, а транзисторы TIP использовались на уровне мощности.
Не забудьте сравнить схему и чертежи печатной платы перед тем, как сделать схему.Если схема не имеет очень сложной конструкции, вы можете отменить схему байпаса и сделать ее еще проще. В этом случае нужно использовать более мощные транзисторы и лучшее охлаждение.
R30, R9 вольтметр icl R10, R29 амперметр icl используется для измерения входов. Поскольку на рынке популярны модули измерения силы тока, вы можете использовать модули вместо цепей icl, в этом случае вам не нужно использовать резисторы.
Electronics Projects Теги Контакты. В этом посте мы подробно обсуждаем, как построить цепь индукционного нагревателя высокой мощности с использованием IGBT, которые считаются наиболее универсальными и мощными переключающими устройствами, даже превосходящими МОП-транзисторы.Магнитное поле высокой частоты создается катушкой, присутствующей в индукционном нагревателе, и, таким образом, вихревые токи, в свою очередь, наводятся на металлический магнитный объект, который находится в середине катушки, и нагревают его.
Чтобы компенсировать индуктивный характер катушки, параллельно катушке размещается резонансная емкость. Резонансная частота — это частота, на которой необходимо управлять резонансным контуром, также известным как катушка-конденсатор. Ток, протекающий через катушку, всегда намного больше, чем ток возбуждения.Двойной полумост передает такую же мощность, что и полный мост, но драйвер затвора в первом случае проще.
Даже если для этого хватит диодов поменьше размером 30А. Потенциометр используется для настройки рабочей частоты в резонанс. Вы, безусловно, можете создавать более сложные драйверы в зависимости от ваших требований.
Японские счетчикиВы также можете использовать автоматическую настройку, что является одним из лучших занятий, как это принято в профессиональных обогревателях; но есть один недостаток, заключающийся в том, что в этом процессе будет потеряна простота схемы.
Вы можете контролировать частоту, которая находится в диапазоне приблизительно от кГц. Адаптер небольшого размера, который может быть трансформаторного типа или SMPS, используется для обеспечения V вспомогательного напряжения, которое требуется в цепи управления. Изолирующий трансформатор и согласующий дроссель L1 — это электрическое оборудование, которое используется для подключения выхода к рабочей цепи. С одной стороны, где дроссель состоит из 4 витков на диаметре 23 см, изолирующий трансформатор, с другой стороны, состоит из 12 витков на диаметре 14 см, и эти витки состоят из двухжильного кабеля, как показано на рисунке ниже.
Даже когда выходная мощность достигает шкалы Вт, вы обнаружите, что есть еще много возможностей для улучшения. Рабочая катушка предлагаемого индукционного нагревателя IGBT состоит из провода, имеющего диаметр 3. Медный провод считается более подходящим для изготовления рабочей катушки, поскольку его можно легко и эффективно подключить к водяному охлаждению. Катушка состоит из шести витков с размерами 23 мм в высоту и 24 мм в диаметре. Змеевик может нагреваться при длительной эксплуатации.
Резонансный конденсатор состоит из 23 небольших конденсаторов общей емкостью 2u3. Вы можете использовать их для этой цели, даже если они в основном не предназначены или не созданы для таких целей. Частота резонанса — кГц. Всегда рекомендуется использовать фильтр EMI.
Дважды похожиПлавный пуск может использоваться для замены вариак. Я всегда настоятельно рекомендую вам использовать ограничитель, который подключается последовательно к сети, такой как галогенные лампы и нагреватели примерно 1 кВт, когда он включается в первый раз.Предупреждение: используемая цепь индукционного нагрева подключена к сети и содержит высокое напряжение, которое может привести к летальному исходу.
Микросхема полумостового драйвера Mosfet IRS2153 (1) D Лист данных
Во избежание несчастных случаев из-за этого вы должны использовать потенциометр с пластмассовым валом. Электромагнитные поля высокой частоты всегда вредны и могут повредить носители информации и электронные устройства.
Цепь создает значительный уровень электромагнитных помех, что, в свою очередь, может вызвать поражение электрическим током, возгорание или ожоги.Каждая задача или процесс, которые вы выполняете, вы выполняете на свой страх и риск, и ответственность будет лежать на вас, и я не буду нести ответственности за какой-либо ущерб, который может возникнуть при выполнении этого процесса.
Конструкцию дросселя L1, используемого в схеме индукционного нагревателя с полным мостом IGBT, можно увидеть на приведенном ниже изображении :. На следующем изображении показана конструкция изоляционного трансформатора с двумя обмотками и воздушным сердечником:.
Вы можете построить его, свернув 12 витков диаметром 14 см, используя любой толстый двойной проводной кабель.Учтите, что если катушка намотана плотно, то может потребоваться всего 5 витков. Если используется шесть витков, вы можете попробовать немного растянуть катушку для достижения оптимального резонанса и эффективности. На следующей диаграмме показано, как можно добавить простую функцию ограничения тока к описанной выше конструкции индукционного нагревателя.
Здесь резистор рядом с L1, назовем его Rx, становится резистором, чувствительным к току, который развивает небольшое напряжение на себе до желаемой точки, когда ток начинает превышать безопасные пределы.Это напряжение на Rx используется для срабатывания светодиода внутри подключенного оптопары. ИС немедленно отключается, запрещая дальнейшее повышение тока. Это возвращает ситуацию к более ранней нормальной ситуации, и IC снова начинает колебаться. К сожалению, ваш браузер не поддерживает встроенные фреймы iframe: вы можете просмотреть встроенную страницу здесь.
Что такое драйвер ворот? Зачем использовать драйвер ворот? Как использовать драйвер ворот? Посмотрите наше вступительное видео и станьте экспертом по водителям ворот.С помощью этого обучения вы узнаете, как рассчитать значение сопротивления затвора для приложения IGBT, как определить подходящие ИС драйвера затвора на основе требований к пиковому току и рассеиваемой мощности и как точно настроить значение сопротивления затвора в лабораторных условиях на основе наихудшие условия. Мы предлагаем большой ассортимент высоковольтных драйверов затворов со сдвигом уровня — SOI кремний на изоляторе и технологии JI с изоляцией перехода.
Узнайте о преимуществах драйвера затвора Infineon SOI: встроенный диод начальной загрузки, низкие потери при сдвиге уровня, экономия места и затрат, а также отрицательная надежность VS.Укрепление связи между реальным и цифровым миром.
Обзор функций Встроенный драйвер затвора с полумостом V Управление двигателями и приводы Робототехника Автоматизация дома и зданий Электроинструменты. Как выбрать драйвер затвора для дискретных элементов и модулей IGBT С помощью этого обучения вы узнаете, как рассчитать значение сопротивления затвора для приложения IGBT, как определить подходящие ИС драйвера затвора на основе требований к пиковому току и рассеиваемой мощности, а также как точно: отрегулируйте значение сопротивления затвора в лабораторных условиях с учетом наихудших условий.В сообщении подробно описаны технические характеристики, спецификации, конфигурации распиновки и несколько схем применения для IC IRS, которая представляет собой полумостовую ИС от Texas Instruments.
Уникальной особенностью этого драйвера полумоста является то, что он не должен зависеть от внешних логических источников для операций, а позволяет конфигурировать собственный генератор через простую RC-сеть. IC IRS 1 D, которая по сути является микросхемой драйвера полумостового МОП, может фактически использоваться для ряда различных интересных схемотехнических приложений, таких как повышающие преобразователи, компактные инверторы для солнечных батарей, и, если два из них соединены, может быть даже сконфигурирован как полный мостовая схема драйвера MOSFET.
Реплика шлема М1Давайте узнаем больше об этом интересном устройстве. Прежде чем мы обсудим возможные применения этого чипа, давайте сначала узнаем несколько его основных функций: На рисунке выше показана стандартная схемная конфигурация предлагаемой полумостовой ИС. Функции распиновки можно понимать следующим образом:
Контакт 1 — это напряжение постоянного тока микросхемы ИС, он внутренне привязан к сети RC, состоящей из RVCC и CVCC, и выполняет две важные функции: резистор управляет током во внутреннем стабилитроне, а конденсатор обеспечивает задержку запуска микросхемы. что выходы могут запускаться с нулевой логикой до тех пор, пока встроенный генератор не начнет колебаться.
Выводы 7 и 5 являются выходами высокого и низкого уровня микросхемы, то есть вывод 7 управляет МОП-транзистором, подключенным к напряжению питания, а вывод 5 отвечает за управление МОП-транзистором, соединенным с шиной заземления. Вывод 8 оканчивается загрузочным конденсатором C, который гарантирует, что HO и LO никогда не будут проводить вместе, а также повышает необходимое начальное напряжение для вывода HO IC. Здесь функция Cboot исключается, потому что конфигурация представляет собой обычный инвертор с центральным ответвлением, который не требует питания с загрузочным ремнем из-за отсутствия здесь сети MOSFET с высокой стороной.
Трансформатор может быть намотан на любой стандартный ферритовый узел 27 мм с E-образным сердечником, как показано ниже. Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь! Ваш адрес электронной почты:. Можете ли вы предоставить мне такую же принципиальную схему?
Напряжение питания В пер. Есть ли какая-либо формула для использования различных других мощностей электронных балластов i. Мы будем очень признательны за Ваш оперативный ответ в этом отношении. Привет, Мукеш, в следующей статье есть несколько связанных примеров, к которым вы можете обратиться для получения подробной информации.
Последние комментарии здесь были давным-давно. Надеюсь, я отвечу быстро. Пожалуйста, мне нужно правильно понять эту микросхему. Какие типы МОП можно здесь использовать? Что является наиболее подходящим между повышающим МОП-транзистором и истощенным МОП-транзистором? И почему нам нужно подключать исток МОП-транзистора с высокой стороны к стоку МОП-транзистора с низкой стороны, как показано в обычной микросхеме.
Какой тип схемы вам нужен, полумост или полный мост? Вам понадобится МОП-транзистор улучшенного типа, а конденсатор Cboot может быть емкостью 1 мкФ, если частота высока.Я хочу построить блок питания с полумостовым подключением mosfet. А также, какой диапазон напряжения питания для ir. Существуют ли разные версии ir, например, ird и ir s?
Не могли бы вы также объяснить, почему нам нужно соединить источник МОП-транзистора с высокой стороны и сток МОП-транзистора с низкой стороны вместе. Пожалуйста, мне нужна ваша помощь, мистер Свагатам.
Bro Можем ли мы использовать контакт 8 микросхемы так же, как контакт 4 кнопки сброса микросхемы? Видите ли, я хочу, чтобы он генерировал прямоугольную волну, но не непрерывную, вместо этого всплески прямоугольных волн с другой микросхемой, приказывающей ему останавливаться, скажем, каждые полсекунды.Я сделал простой SMPS с IR перед трансформатором EI33, более продвинутым и мощным, но эта практика была использована трансформатором ETD34, вам нужно обернуть цепи трансформатора, я применил, что мой компьютер был отключен от цепи питания, я сделал простой SMPS с IR перед трансформатором EI33 более продвинутый и мощный, но в этой практике использовался трансформатор ETD34, который нужно обернуть цепями трансформатора, я применил, что мой компьютер был отключен от цепи питания.
Он также имеет секцию максимальной токовой защиты. Измерения первичной обмотки выполняются с использованием небольшого трансформатора тока с кольцевыми сердечниками, в котором используются все детали расчета и т. Д.В спринте схема макета была подготовлена деталью и записана в файл pcb. Это немного сбивает с толку, чтобы я сам распределял сортировку: небольшие, но отличные работы для прихода в новую схему SMPS.
Цепи регулятора, такие как LM, LM, которые используются для питания многих электронных схем, не имеют регулировки тока. В этом. MC njm и 12V вход V выход DC DC преобразователь цепи предполагают небольшой 37-дюймовый телевизор, работающий, но такой. Неизолированная схема преобразователя напряжение сети Доступна полуволна входного напряжения 85 В выпрямление… В переменного тока особенно подходит для работы белых светодиодов.
Схема дистанционного управления nokia ЖК-экран, используемый в микроконтроллере PIC16F, может быть использован протокол rc5 подробная информация о частоте также дана для других систем управления.
Электроника Проекты Теги Контакт. Электронные схемы. Электронные проекты. Я сделал простой SMPS с IR до более продвинутого и мощного трансформатора EI33, но в этой практике использовался трансформатор ETD34, вам нужно обернуть цепи трансформатора, я применил, что мой компьютер был отключен от цепи питания. первичные измерения выполняются с использованием небольшого трансформатора тока с кольцевыми сердечниками, в котором используются все детали расчета и т. д.
Теги: силовые электронные проектыsmps схемыsmps проектыsmps схемы. Elektronisch Projekte Electronics Схемы Смешанные схемы. Проекты электронных схем, электрические схемы. Этот сайт использует файлы cookie: Узнать больше. Хорошо, без проблем. Сильноточные и высоковольтные IGBT используются для удовлетворения требований к высокой мощности. IR обеспечивает больше функциональных возможностей и проще в использовании, чем предыдущие микросхемы. В вывод CT встроена функция отключения, так что оба выхода драйвера затвора могут быть отключены с помощью управляющего сигнала низкого напряжения.
Кроме того, ширина выходного импульса драйвера затвора остается такой же, как только достигается возрастающий порог блокировки по пониженному напряжению на VCC, что приводит к более стабильному профилю зависимости частоты от времени при запуске. Наконец, особое внимание было уделено максимальной устойчивости устройства к защелке и обеспечению комплексной защиты от электростатического разряда на всех контактах. Частота колебаний регулируется встроенным подстроечным потенциометром, диапазон частот прибл.
Пример катушки Тесла. Не могли бы вы посоветовать опустить список деталей? R2,3,6,7 C4,6,7 Как рассчитать?
Цыганские шутники белое превосходствоСпасибо.В противном случае вам следует построить его самостоятельно. Не могли бы вы отправить письмо idriskaka gmail.
IR2161 Схема SMPS IR2153 Альтернатива
Почта: lehel yahoo. Уважаемый сэр, мне нужна плата индукционного нагревателя мощностью 6 кВт с катушкой нагревателя. Это должна быть работа напрямую. Нет необходимости в настройке времени. Выходная частота кгц. Вход переменного тока 50 Гц, однофазный. Эта система должна быстро нагреть 80 литров воды. Вода непрерывно вращается с помощью циркуляционного насоса со стальной трубой. Можете ли вы предоставить мне эти системы или у вас есть какие-либо предложения.Если можете, укажите цену. Я оставил сообщение 2 месяца назад и не получил ответа. Я видел другие сообщения на сайте, и они не содержат комплектов, но что мы делаем для таких переменных, как доход или средний балл.
Эти переменные могут иметь большое количество возможных значений, и относительно небольшое количество людей имеют каждое из них. В этом случае мы группируем необработанные оценки по категориям в соответствии с диапазонами значений. Например, мы можем посмотреть на средний балл в соответствии с буквенным диапазоном оценок. Или мы можем сгруппировать доход в четыре или пять диапазонов значений дохода.Один из наиболее распространенных способов описания отдельной переменной — это частотное распределение.
В зависимости от конкретной переменной могут быть представлены все значения данных, или вы можете сначала сгруппировать значения по категориям (например, значения сгруппированы в диапазоны и определены частоты. Распределение частот можно изобразить двумя способами: в виде таблицы или графика
Схема подключения Squier jaguar Список качества hdВ таблице 1 показано частотное распределение возраста с пятью определенными категориями возрастных диапазонов.Такое же частотное распределение можно изобразить на графике, показанном на рисунке 1.
Схема SMPS симметричного выходного аудиоусилителя с IR2153 ETD34
Этот тип графика часто называют гистограммой или гистограммой. Гистограмма частотного распределения. Распределения также могут отображаться в процентах. Например, вы можете использовать проценты, чтобы описать: Центральную тенденцию. Центральная тенденция распределения — это оценка «центра» распределения ценностей. Существует три основных типа оценок центральной тенденции: Среднее или среднее, вероятно, наиболее часто используемый метод описания центральной тенденции.
Чтобы вычислить среднее значение, все, что вам нужно сделать, это сложить все значения и разделить их на количество значений. Например, средний или средний балл за викторину определяется путем суммирования всех баллов и деления на количество студентов, сдающих экзамен. Например, рассмотрим значения результатов теста: Медиана — это результат, который находится точно в середине набора значений. Один из способов вычисления медианы — перечислить все оценки в числовом порядке, а затем поместить результат в центр выборки. Поскольку обе эти оценки равны 20, среднее значение равно 20.
Если бы у двух средних оценок были разные значения, вам нужно было бы интерполировать, чтобы определить медиану. Режим — это наиболее часто встречающееся значение в наборе оценок.
Чтобы определить режим, вы можете снова упорядочить оценки, как показано выше, а затем посчитать каждую.
Как сделать инвертор на 100 Вт, потрясающая идея с MOSFETНаиболее часто встречающееся значение — это режим. В нашем примере значение 15 встречается три раза и является моделью.В некоторых дистрибутивах существует более одного модального значения. Например, в бимодальном распределении наиболее часто встречаются два значения. Обратите внимание, что для одного и того же набора из 8 оценок мы получили три разных значения — 20.
Если распределение действительно нормальное (т. Е. Дисперсия относится к разбросу значений вокруг центральной тенденции. Есть два общих показателя дисперсии, диапазон и стандартное отклонение. Диапазон — это просто самое высокое значение минус самое низкое значение.
Стандартное отклонение — это более точная и подробная оценка дисперсии, поскольку выбросы могут сильно преувеличивать диапазон (как это было верно в этом примере, где единственное значение выброса 36 стоит отдельно от остальных значений.Стандартное отклонение показывает отношение набора оценок к среднему значению выборки.
