Схема цифрового видеонаблюдения: Схема IP видеонаблюдения

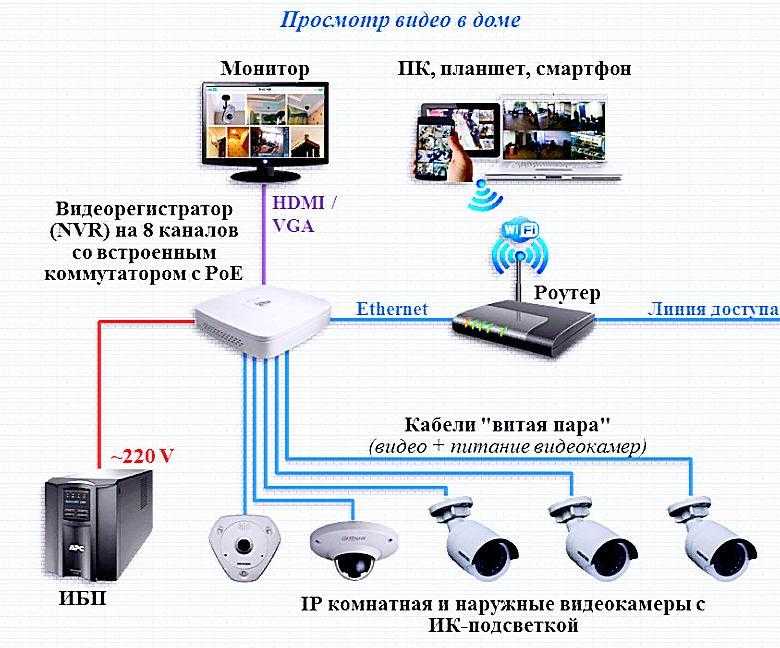

Схема IP видеонаблюдения

Собрать и подключить систему IP видеонаблюдения для своего дома или офиса даже проще чем классическую, т.к. для передачи видеосигнала в таких системах может использоваться существующая компьютерная сеть. Системы IP­ видеонаблюдения имеют более высокое качество изображения и более широкий функционал, но стоят несколько дороже и сложнее в настройке, чем классические системы.



1. Цифровой видеорегистратор

• IP регистратор в отличии от классического не имеет большого количества видеовходов, т.к. провода от всех камер подключаются к коммутатору, который в свою очередь соединяется с регистратором всего одним проводом.
• Тем не менее следует обращать внимание на количество каналов, которые он способен записать и учитывать перспективу развития системы видеонаблюдения.

2. Жесткий диск

• От ёмкости жесткого диска зависит глубина архива.
• Рассчитать примерную глубину архива исходя из ёмкости HDD можно в описании к жесткому диску

3. IP камеры видеонаблюдения

При выборе камер необходимо обращать внимание на:

• Место установки (в помещении или на улице) и наличие антивандальной защиты
• Температурный режим для уличных камер
• Разрешение (чем выше разрешение видеокамеры, тем качественней получится картинка, но больше места требуется для хранения архива)
• Угол обзора (чем он выше, тем больше пространства будет помещаться в кадр).
• Для гарантированной совместимости рекомендуется приобретать камеры и регистратор одного производителя.

4. Коммутатор

• Сигнал от всех видеокамер поступает в коммутатор, поэтому важно выбрать коммутатор с нужным количеством портов
• Если у вас нет желания протягивать линии питания к видеокамерам, то следует выбирать коммутатор и камеры с поддержкорй питания PoE
• Технология питания камер по витой паре бывает двух видов PoE (802. 3 af) b PoE+ (802.3 at). Эта характеристика у камеры и коммутатора также должны совпадать.
• Обратите внимание на общий PoE бюджет коммутатора, чтобы его было достаточно для питания всех камер

4. Источник питания

• При использовании камер без поддержки PoE Вам потребуется источник питания простой или бесперебойный,
• К бесперебойному блоку необходимо купить аккумулятор
• Камеры с питанием по PoE можно подключить и к обычному коммутатору (без PoE) используя PoE инжектор или PoE Switch

5. Кабель «витая пара» или UTP Патч-корд

• Передача видеосигнала осуществляется по обычному компьютерному кабелю «витая пара»
• Для исключения помех при передаче на большие расстояния рекомендуется использовать экранированный кабель, обозначаемый маркировкой FTP
• Для небольших расстояний можно использовать готовые UTP Патч-корды
• Для прокладки кабеля «по воздуху» лучше использовать кабель с несущим тросом
• При подключении внешнего источника питания удобней использовать комбинированный кабель.
• Рекомендуется брать кабель с запасом.

6. Разъемы

• Для подключения кабеля к камере и регистратору используются разъемы RJ-45. Не забывайте, что разъем должен быть с обеих сторон кабеля.
  Просто умножте количество камер на два.
• При использовании внешнего источника питания необходимы также разъемы питания.
• Обратите внимание на источник питания, который вы выбрали. Для подключения кабеля могут потребоваться разъемы типа «гнездо».

7. Монитор

• Для просмотра изображения можно использовать компьютерный монитор или домашний телевизор с входами HDMI или VGA

8. Микрофон

• Если вы хотите не только видеть, но и слышать происходящее обратите внимание на наличие встроенного микрофона в камере.
• Для подключения микрофона потребуется соответсвующий шнур и RCA разъемы
• Для получения высококачественного звука рекомендуется использовать направленный микрофон

9. К каждому комплекту видеонаблюдения мы бесплатно добавим наклейку «Объект под наблюдением»

• В соответсвии с законом необходимо предупреждать посетителей о ведущемся наблюдении.
• Скрытое видеонаблюдение запрещено законом! Ст. 137, 138.1 УК РФ
• Наклейка также является психологически-сдерживающим фактором для злоумыленника.

10. UTP Патч-корд

• Для подключения коммутатора к видеорегистратору и домашнему роутеру (для просмотра изображения через интернет) понадобится UTP Патч-корд



Всего 10 компонентов и Ваша система готова!

Мы с радостью доставим ваш комплект в кратчайшие сроки и предоставим скидку на него.

Установить и настроить систему можно самостоятельно или  подать заявку на монтаж.

Если перед покупкой Вам требуется консультация профессионального монтажника, подайте заявку на обследование.

Специалист бесплатно обследует Ваш объект и даст рекомендации по выбору оборудования и размещению камер.

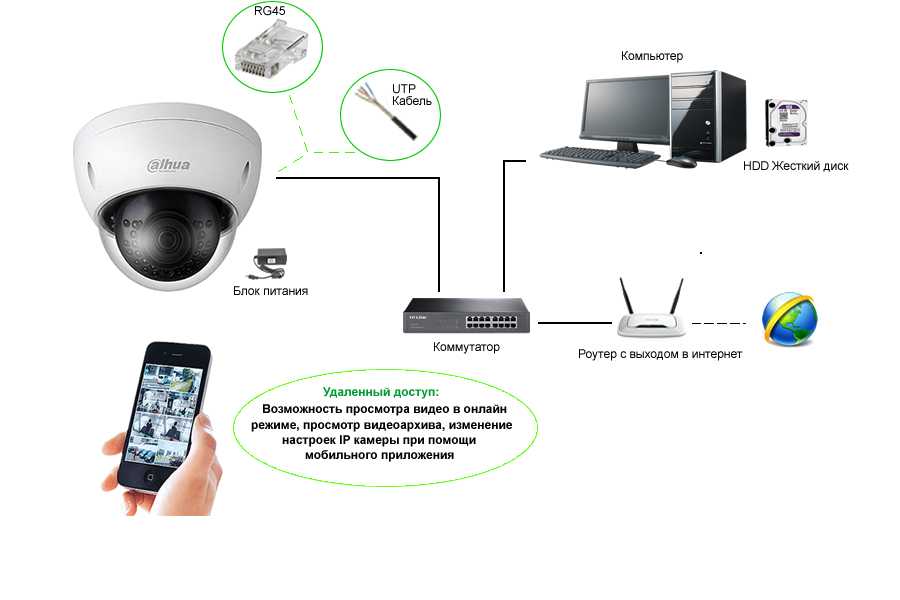

Cхема подключения IP-камеры — с коммутатором роутером и компьютером

В наше время все популярней становится IP-видеонаблюдение. Ip-камеры устанавливают для дома, квартиры, дачи поэтому многие задает себе вопрос: как же правильно подключить ip-камеру с возможностью удаленного доступа? Ответить на этот вопрос помогут схемы подключения ip-камер.

Для подключения камер заранее необходимо:

1. зарисовать схему подключения;
2. продумать пропускную способность оборудования и количество используемых цифровых видеокамер, в противном случаи может возникнуть перегрузка оборудования, что как правило приводит к зависанию камер видеонаблюдения или в потере качества;
3. скорость сетевой карты компьютера, должно быть не менее 1 Гбит;
4. если данные записываются и сохраняются, то учитываем скорость записи жесткого диска компьютера, путем подключения к интерфейсу sata3 и покупаем специальный диск для наблюдения со скорость шпиндера 7200.

Разберем основные схемы:

• Напрямую к компьютеру;

Ip-камера видеонаблюдения соединяется к компьютеру напрямую через витую пару rj45. При этом распиновка кабеля должна быть перекрестная, то есть с одной стороны провод обжат по вариантy А, с другой B.

Схема распиновки rj45

• через роутер;

Все устройства соединяются с роутером через витую пару. Распиновка кабеля стандартная с обеих сторон. Вариант 568B.

• через коммутатор;

Цифровая видеокамера и ПК соединяются с коммутатором.

Коммутатор или свитч — устройство для объединение хостов в одну сеть для передачи данных между ними.

Хостом может быть любое устройство с сетевым интерфейсом.

Выделим типы коммутаторов:

1. неуправляемый, то есть не настраиваемый. Передает кадры, но не поддерживают настраиваемые протоколы, такие как RSTP, VLAN. Самый бюджетный тип свитча. После покупки его достаточно включить в розетку и подсоединить к хосту и он уже работает;
2. управляемый, то есть настраиваемый.   Здесь вы можете настроить dhcp протокол, чтобы раздавать ip-адрес автоматически.

Поддерживает мониторинг портов. Позволяет получать статистику по каждому порту. После покупки, чтобы он заработал необходимо к нему подключиться и активировать порт, куда подключен кабель Ethernet.

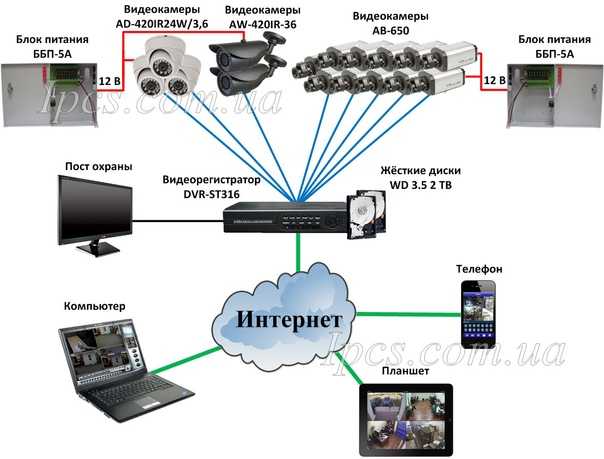

• Схема с добавлением регистратора;

Зачем нужен регистратор?

Для ip-камер функции видеорегистратора может выполнять персональный компьютер. Основная функция — запись данных на жесткий диск. Однако с ростом видеокамер нагрузка на жесткий диск значительно возрастает. Бывает так, что запись видео и одновременный просмотр видеозаписи, приводит к зависанию камер. В этом случаи без регистратора не обойтись.

• С использованием технологии Poe, коммутатора и роутера;



Технология PoE позволяет запитать цифровую видеокамеру через витую пару.

Присутствие роутера дает возможность удаленного доступа к устройству.

• использование дополнительного оборудования SVP 17 и SVP 17/ IP-грозозащита.



Оборудование такое как svp 17/IP грозозащита гасит электростатические заряды, отводит их на шину заземления.

Как вам?

Другие статьи:

• Видеонаблюдение в офисе
• Тепловизионные камеры видеонаблюдения
• Компания “Танкиз” – большой спектр промышленного оборудования
• Основные принципы при проектировании системы видеонаблюдения

Эволюция систем замкнутого телевидения (CCTV)

Замкнутое телевидение или CCTV — это термин, используемый для описания системы видеокамер, которые передают сигнал на определенный ограниченный набор мониторов. Как следует из названия, эти системы являются закрытыми или независимыми, в которых отдельные компоненты связаны исключительно друг с другом. Доступ к видео ограничен дизайном.

Сравните это с современным состоянием цифрового видео, и сразу станет ясно, что технология полностью изменилась.

С самых первых версий системы видеонаблюдения приносили пользу, предотвращая кражи и другие нежелательные действия, способствуя безопасности и отслеживая широкий спектр сред и видов деятельности. По мере того, как эти системы превращались в очень гибкие платформы, которые мы видим сегодня, их ценность резко возрастала.

Ниже приводится сокращенная история эволюции CCTV. Удивительно, как далеко мы продвинулись — и сколько способов мы теперь извлекаем из этой замечательной технологии.

Ранняя история

Самое раннее задокументированное использование технологии видеонаблюдения было в Германии в 1942 году. Система была разработана инженером Вальтером Брухом и была создана для наблюдения за ракетами Фау-2, первыми в мире баллистическими ракетами большой дальности, которые были запущены с мобильных платформ во время Второй мировой войны. Немецкие военные использовали камеры для наблюдения за запуском ракет из бункера на безопасном расстоянии. Однако они могли наблюдать за запусками только в прямом эфире. Записи стали доступны гораздо позже.

В 1949 году первые коммерчески доступные системы видеонаблюдения были изготовлены американской компанией Vericon, американским подрядчиком, который продавал технологии для основных приложений для мониторинга в реальном времени.

В 1953 году системы видеонаблюдения использовались в Соединенном Королевстве во время коронации королевы Елизаветы II. Камеры также начали появляться на улицах по всему Лондону в это время и продолжали использоваться в целях безопасности на мероприятиях, где должны были появляться члены королевской семьи. Примерно в это же время на некоторых улицах Нью-Йорка для наблюдения за безопасностью было установлено видеонаблюдение.

В 1969 году Мари Ван Бриттан Браун получила патент на первую домашнюю систему безопасности в Квинсе, штат Нью-Йорк. Система, которую она и ее муж изобрели, позволила домовладельцу использовать систему видеонаблюдения, чтобы видеть человека у двери и слышать его голос из другой комнаты дома. Эта система считается предшественником современных домашних систем безопасности.

Раннее использование видеонаблюдения в магазинах розничной торговли

Системы видеонаблюдения уже давно присутствуют в магазинах розничной торговли из-за сочетания ценных активов и общего доступа. Они вездесущи над кассовыми аппаратами и в торговых залах для наблюдения за деятельностью и отслеживанием краж, но также используются в приемных, кассах и тайно в рамках расследований. Помимо знакомых потолочных куполов, камеры используются еще более заметно с мониторами для общественного просмотра, которые отображают видео в подъезде или проходе на виду у всех, чтобы еще больше предотвратить кражу. Видео хорошо зарекомендовало себя в качестве важного источника доказательств и информации при проведении как внутренних, так и внешних расследований.

Системы видеонаблюдения стали широко использоваться в универмагах в 1970-х и 1980-х годах, при этом несколько камер контролировались и управлялись персоналом службы безопасности/предотвращения убытков из центрального места в магазине. Камеры были громоздкими, бросающимися в глаза черно-белыми системами низкого разрешения. Камеры в торговом зале часто имели функции панорамирования, наклона и масштабирования (PTZ), чтобы лучше отслеживать активность в магазине и помогать при задержании магазинных воров.

В этот период также были введены купола для камер, которые служили для защиты камер и делали их менее заметными, скрывая обзор и движения камеры. В некоторых магазинах даже устанавливали пустые купола в качестве недорогого средства отпугивания потенциальных магазинных воров.

Секретные системы также стали более распространенными. В основном они использовались для наблюдения за сотрудниками и поставщиками в рамках дела о внутренней краже или неправомерном поведении. Камеры по-прежнему были большими и требовали дорогих объективов с точечным отверстием, которые позволяли прятать их над потолочной плиткой или внутри коробок, просверливая лишь небольшое отверстие. Подключение этих устройств часто было сложной задачей; многие опытные специалисты по предотвращению убытков могут поделиться историями о том, как долгими ночами «протягивали кабель» через грязные потолки для установки этих систем.

В конце концов, важное событие в истории CCTV произошло, когда стали широко доступны видеомагнитофоны (VCR). С появлением видеомагнитофона системы можно было настроить и оставить работать, позволяя пользователям просматривать записи на досуге. Эта технология сделала систему видеонаблюдения гораздо более популярной среди предприятий, несмотря на то, что она далека от совершенства. Ленты приходилось регулярно менять. Если пользователи хотели хранить видео какое-то время, им приходилось хранить библиотеку лент, а ленты были подвержены износу.

В 1990-е годы стали доступны решения для цифрового мультиплексирования. Эта технология позволяла просматривать видеосигналы с нескольких камер видеонаблюдения одновременно, объединяя изображения для просмотра на одном мониторе. В это время цветные камеры также совершенствовались, становясь все более жизнеспособной альтернативой черно-белым. Вскоре за этим последовала цейтраферная запись и запись только по движению, что сэкономило время, ресурсы и деньги.

Эволюция в эпоху цифровых технологий

Цифровая эволюция видеонаблюдения заняла более двух десятилетий, но за это время все изменилось. Запись переместилась с видеомагнитофонов на жесткие диски. Соединения между устройствами переместились в сети на основе стандартов, отказавшись от концепции «замкнутой цепи». Программное обеспечение заменило неуклюжие кнопочные интерфейсы, а подключение означало, что доступ к видео можно было получить из любого места. Конечно, сами камеры также значительно улучшились, уменьшившись в размерах, получив при этом огромные улучшения в разрешении, производительности захвата изображения и вычислительной мощности.

«Цифровые видеосистемы также стали ключевыми компонентами систем, использующих данные и отчеты об исключениях для повышения эффективности бизнеса, — сказал Стив Уайт, вице-президент по развитию бизнеса компании Vector Security. «Некоторые из многих примеров включают интеграцию с системами точек продаж (POS), сигнализацией о вторжении, контролем доступа, временем и посещаемостью, а также программным обеспечением для управления делами».

«Также принято запускать специальное программное обеспечение на видеомагнитофоне, камере или даже в облаке для анализа видеоконтента. Такое программное обеспечение можно использовать для классификации объектов, обнаружения необычных движений, считывания номерных знаков, подсчета людей или трафика, а также для суммирования активности в районе», — добавил он.

Эти расширенные возможности доставляют ценную информацию нескольким отделам внутри организации, значительно повышая окупаемость инвестиций в видеотехнологии. Например, чтобы повысить эффективность работы розничных магазинов, многие компании будут использовать свои системы камер для подсчета трафика покупателей, отслеживания времени ожидания на кассе и анализа моделей движения внутри магазина. Полученная информация может помочь улучшить мерчендайзинг, кадровое обеспечение, качество обслуживания клиентов и, в конечном итоге, прибыльность бизнеса.

Выбор правильной системы

Выбор правильной системы наблюдения может быть сложной задачей. При выборе системы, которая наилучшим образом соответствует вашим потребностям, необходимо учитывать следующие важные факторы:

• История усадок и профиль рисков для каждого местоположения.
• Уникальные операционные потребности или потребности, связанные с активами. Есть ли касса для защиты? Где выставляются и хранятся предметы с высокой степенью воровства? Нужна ли дополнительная защита на пожарных выходах или в зоне приема?
• Цели предотвращения потерь для сдерживания, мониторинга и сбора/хранения доказательств.
• Альтернативные варианты использования оборудования для наблюдения, чтобы максимизировать инвестиции и повысить общую производительность компании.
• Возможные технические требования, такие как разрешение изображения, атмосферостойкость, антивандальная защита и совместимость компонентов.
• Требования к ИТ и доступу к сети. Будет ли доступ к системе удаленный? Внутри или снаружи корпоративной сети? Будет ли видео храниться в облаке? Каковы требования безопасности для доступа и хранимых данных?
• Необходимо поддерживать современные системы, а некоторые функции лицензируются. Учет таких затрат с самого начала имеет важное значение.
• Долгосрочные потребности. Основывайте решения на совокупной стоимости владения — учитывайте не только стоимость установки, развертывания и эксплуатации в течение срока службы системы, но и ее гибкость и масштабируемость.

Для конечного пользователя этой технологии очень важно понимать доступные варианты, плюсы и минусы различных платформ. Хорошему системному интегратору потребуется время, чтобы понять ваш бизнес и уникальные потребности, а также дать рекомендации.

Будущее видео

По оценкам, сегодня только в Соединенных Штатах используются десятки миллионов камер наблюдения, а по всему миру насчитывается более 100 миллионов камер. Удивительно, как далеко мы продвинулись с тех пор, как эти первые системы были использованы в 1942 году. А благодаря стремительному развитию технологий и улучшению качества и удобства использования решений с каждым годом, значение и производительность цифрового видео будут только расти.

«Видеонаблюдение больше не является «приятным». Это важный инструмент для всех предприятий», — сказал Джордан Ривчун, руководитель отдела решений и стратегии для розничной торговли в Северной Америке компании Hanwha Techwin America. «Камеры используются больше, чем когда-либо, от безопасности, защиты и соответствия требованиям до маркетинга и операций».

Естественно, по мере развития технологии протоколы управления, ИТ-поддержка, творческие варианты использования и межведомственная координация также будут трансформироваться.

Компоненты видеосистем теперь регулярно подключаются к корпоративной сети передачи данных, и к ним предъявляются многие из тех же требований и требований, что и к серверам и другим компонентам ИТ-инфраструктуры. К ним относятся необходимость тщательного планирования и настройки, постоянного управления исправлениями/безопасностью, а также мониторинга/аудита. Кроме того, по мере того как видео перемещается в облако, все больше внимания уделяется передовым методам шифрования, аутентификации и кибербезопасности.

Потенциал будущих приложений видеоаналитики, бизнес-информации и искусственного интеллекта (ИИ) кажется безграничным. Камеры и другие периферийные устройства уже способны выполнять расширенные задачи обработки и автоматизации, а программное обеспечение расширяет наши возможности по подключению источников данных и предлагает прогнозные оповещения на основе множества факторов в режиме реального времени. Добавьте возможности облака для обмена информацией и глобальной системной интеграции, и станет ясно, что потенциал видео только начал реализовываться.

Уайт отметил: «С этой властью приходит и ответственность, поэтому будущее видео также включает в себя новые требования и лучшие практики для управления конфиденциальностью, данными и рядом этических границ, многие из которых еще предстоит полностью определить. Цифровое видео повсюду, и его популярность и спрос только продолжают расти. Крайне важно, чтобы мы расширили использование этой технологии с соответствующей степенью заботы и заботы».

Когда бы, где бы и каким бы образом ни использовались видеосистемы, должны быть партнерские отношения, которые определяют процесс принятия решений для этой технологии. Консультативное и совместное участие заинтересованных сторон, таких как ИТ, предотвращение потерь, операции и ваш системный интегратор, поможет гарантировать, что ваша программа цифрового видео принесет результаты. История может дать нам возможность заглянуть в будущее, но то, что мы узнаем сегодня, с большей вероятностью направит нас на лучший путь вперед.

Нужны дополнительные рекомендации о том, как правильное видеорешение может преобразовать ваш бизнес? Свяжитесь с экспертом Vector Security Networks сегодня.

Эта статья была написана совместно с Терри Салливаном, президентом Фонда предотвращения убытков.

Контролируйте свою систему видеонаблюдения с помощью PRTG





Использование системы видеонаблюдения обычно означает, что жизненно важная часть вашего состояния безопасности зависит от этой системы видеонаблюдения.
Сбои в вашей системе видеонаблюдения вызывают серьезные проблемы с безопасностью.

PRTG может помочь предотвратить простои , обеспечивая при этом производительность, ясность и простоту использования.



Бесплатная загрузка
Обзор продукта





Камера не делает ее системой видеонаблюдения

Для обеспечения хорошей (физической) безопасности ваши системы видеонаблюдения должны работать постоянно. Но если ваши камеры работают, это еще не значит, что ваша система видеонаблюдения работает. Проблемы с памятью, сбои в передаче данных или проблемы с электропитанием могут повлиять на ваш видеонаблюдения больше, чем потеря нескольких камер . Система видеонаблюдения включает в себя несколько компонентов, каждый из которых необходим для функционирования всей системы:

• Камеры
• Сеть или системы передачи данных (коммутаторы, маршрутизаторы, брандмауэры, кабели или WLAN)
• Видеорегистраторы (цифровые видеорегистраторы) и NVR (сетевые видеорегистраторы)
• Системы хранения
• Системы уведомлений
• ИТ-инфраструктура (сервер, периферия…)
• Источник питания



Одна система мониторинга для всего

Для обеспечения функциональности всей системы видеонаблюдения необходимо контролировать каждый отдельный компонент на предмет доступности и производительности – 24/7. Многие подсистемы имеют свои собственные функции мониторинга, но использование нескольких решений для мониторинга требует значительно больше усилий для вашей повседневной работы, чем одно централизованное решение. Кроме того, множество инструментов мониторинга увеличивает риск пропуска предупреждений. В идеале существует одно централизованное решение для мониторинга, которое может включать классический ИТ (хранилище, сеть, ИТ-инфраструктура), а также камеры и видеосистемы и блок питания .



Хотите узнать подробнее, что такое видеонаблюдение? Читай дальше!

Что такое видеонаблюдение?

CCTV означает замкнутое телевидение и широко известно как видеонаблюдение. «Замкнутый канал» означает, что передачи обычно транслируются на ограниченное (закрытое) количество мониторов, в отличие от «обычного» телевидения, которое транслируется для широкой публики. Сети видеонаблюдения обычно используются для обнаружения и пресечения преступной деятельности, а также для регистрации нарушений правил дорожного движения, но у них есть и другие применения.

Технология видеонаблюдения была впервые разработана в 1942 году немецкими учеными для наблюдения за запуском ракет V2. Позже он был использован американскими учеными при испытании атомной бомбы.

Приложения видеонаблюдения



Управление преступностью

Видеонаблюдение может отпугнуть потенциальных преступников. Когда преступление действительно происходит, видеозапись может помочь правоохранительным органам в расследовании, а затем предоставить доказательства для судебного преследования в суде. Используемые в сочетании с видеонаблюдением, звуковыми, тепловыми и другими типами датчиков могут предупреждать должностных лиц о необычных происшествиях, например, о происшествии. пожар или выстрелы из оружия на месте. Для предприятий камеры видеонаблюдения могут обнаруживать и отслеживать внутреннюю преступную деятельность. Тюрьмы могут использовать видеонаблюдение, чтобы дроны не доставляли заключенным наркотики и другую контрабанду. Камеры видеонаблюдения могут контролировать труднодоступные области, например, крыши.

Управление стихийными бедствиями

С помощью камер видеонаблюдения аварийно-спасательные службы и спасатели могут оценивать и отслеживать события в режиме реального времени, чтобы передавать «ситуацию» по видеосвязи группам по ликвидации последствий стихийных бедствий, например. изнутри горящего здания, из пещеры или с вертолета, летящего над сценой.

Мониторинг улиц в городе и населенном пункте

Камеры на светофорах и в других местах в городах контролируют людей для сбора статистики дорожного движения, а также видеоматериалов, подтверждающих превышение скорости. Наследник Интернета вещей, AoT — это чикагская инициатива по сбору данных о городе в режиме реального времени, в первую очередь о погоде и окружающей среде. Некоторые сенсорные узлы включают в себя камеры безопасности, которые анализируют изображения, которые они записывают, но, чтобы защитить конфиденциальность людей, не передают и не хранят эти изображения. В основном, ограниченное количество хранится для использования старшими исследователями с целью «разработки программного обеспечения компьютерного зрения». Проект встретил некоторое сопротивление со стороны наблюдателей за конфиденциальностью.

Медицинский мониторинг и диагностика

Около 43 лицевых мышц выражают мысли и чувства человека. Интеллектуальное программное обеспечение может идентифицировать эти выражения, например. боль или беспокойство, от изображений легче, чем люди могут. Камеры видеонаблюдения также могут контролировать пациентов — например, детей или пожилых людей — для выявления потенциальных медицинских кризисов, например. инсульт, эпилептический или астматический приступ.

Поведенческие исследования

Система видеонаблюдения, используемая для изучения самоубийств, показала, что 83% людей, пытавшихся броситься под поезд, вели себя определенным образом. Позже они были проанализированы на основе записей с камер видеонаблюдения и теперь используются для предупреждения наблюдателей о потенциальных самоубийствах. Сети наблюдения также используются исследователями для записи действий толпы в общественных местах и ​​предотвращения антиобщественного поведения. Например, камеры использовались в школах для обеспечения безопасности, а также для записи на видео издевательств или инцидентов на игровых площадках.

Информация о розничной торговле

Информация о рынке, полученная в результате видеонаблюдения за покупателями, используется для анализа покупательских тенденций и улучшения стратегии, т.е. как люди совершают покупки, какие проходы они проходят чаще всего, насколько вероятно, что они откликнутся на призывы к действию в разных планировках магазина. Тепловые карты могут отображать максимумы и минимумы покупательского трафика в определенных местах в магазине, помогая магазинам определять часы пик покупок, предпочтительные типы рекламных акций и потребности в персонале в периоды пиковых покупок.

Как работает видеонаблюдение?

Аналоговые и цифровые системы работают совершенно по-разному, но современные сети видеонаблюдения используют программное и аппаратное обеспечение для преобразования аналогового сигнала в цифровой. Этот процесс называется модернизацией.

Традиционная система видеонаблюдения включает:

• одну или несколько камер (аналоговых или цифровых), каждая с объективом, оснащенным датчиком изображения
• записывающее устройство – либо стандартный видеомагнитофон для аналоговых систем, либо видеомагнитофон (DVR) или сетевой видеорегистратор (NVR) для цифровых систем
• Кабели — либо RJ45 для цифровых, либо коаксиальные для аналоговых
• Один или несколько мониторов, на которые передаются изображения



1. Камера записывает изображения через объектив с помощью датчиков изображения.
2. Эти изображения (а часто и аудио) передаются на записывающее устройство или ленту либо по беспроводной связи, либо по кабелю. Регистраторы могут использовать аналитическое программное обеспечение и другие интеллектуальные технологии для сканирования данных и отправки автоматических предупреждений людям или другим системам и устройствам. Это программное обеспечение для управления видео (VMS) записывает, хранит и анализирует видеопотоки. Программное обеспечение часто является самообучающимся, используя алгоритмы машинного обучения (ML), которые используют такие функции, как обнаружение движения, распознавание лиц, подсчет людей и т. д.
3. Монитор(ы) может находиться под пассивным (программным обеспечением) или активным (людьми) мониторингом . Сети видеонаблюдения могут и должны контролироваться сами по себе.

Типы систем видеонаблюдения



• Аналоговый — Используйте разъемы Bayonet Neill-Concelman (BNC) на коаксиальных кабелях для непрерывной передачи видеосигналов. Они имеют относительно низкое разрешение, но дешевы и эффективны. В аналоговой системе больше периферийных устройств, т.е. стандартные коаксиальные кабели обычно не передают звук. Аналоговые сигналы могут быть оцифрованы, что делает переход на цифру более рентабельным даже при использовании устаревшего оборудования. Изображения требуют карты видеозахвата и могут быть сохранены на ПК или магнитофоне. На шаг впереди аналоговое HD обеспечивает более высокое разрешение по сравнению с традиционными системами (1080 пикселей) и обратно совместимо с аналоговыми камерами и BNC.
• Цифровой — Оцифровка сигналов на уровне камеры. Этим системам не требуется карта видеозахвата, поскольку изображения сохраняются непосредственно на компьютере, но требуется (относительно) большой объем места для хранения записей, поэтому они обычно сильно сжаты.
• Сеть или IP . Используемые с аналоговыми или цифровыми камерами, эти системы используют видеосервер для потоковой передачи отснятого материала через Интернет. Преимуществами являются возможность Wi-Fi и аудио, распределенный искусственный интеллект (DAI) для анализа отснятого материала, удаленный доступ, питание через Ethernet (POE) и лучшее разрешение. Кроме того, IP-камеры могут содержать больше камер в одной, что может охватывать широкий угол, который обычно может охватывать несколько камер или систем камер.

Все три варианта все еще одинаково используются, с высокой тенденцией к системам IP-камер и цифровым видеокамерам.

Сравнительную таблицу категорий кабелей можно посмотреть здесь.

Основные технические термины видеонаблюдения

Видеокодеры

Видеокодеры позволяют перенести аналоговые системы видеонаблюдения на некоторые сетевые системы, что позволяет пользователям использовать более дешевое оборудование и современные функции. Программное обеспечение позволяет использовать проводное соединение, а затем оцифровывает видеосигналы, отправляя их в проводную или беспроводную IP-систему.

Датчики изображения

В камерах используются различные типы датчиков изображения, которые преобразуют свет в электронные сигналы. Датчик состоит из нескольких фотодиодов или пикселей, которые регистрируют количество экспонированного света и преобразуют его в электроны. Двумя наиболее популярными форматами являются CMOS (дополнительный металл-оксид-полупроводник) и CCD (устройство с зарядовой связью).

• CMOS – более экономичны, чем датчики CCD. Мегапиксельные (использующие миллионы пикселей) КМОП-сенсоры могут даже соперничать по качеству с ПЗС-датчиками.
• CCD — более дорогие и потребляют больше энергии. ПЗС-сканеры, как правило, лучше всего подходят для условий плохой освещенности (у них более высокая светочувствительность), и они тише, чем CMOS. (Хотя сам сигнал является аналоговым, он преобразуется для передачи с помощью аналого-цифрового преобразователя, который преобразует значения пикселей в числовые значения.)

Сканирование изображения метод сканирования (мгновенная экспозиция), в то время как CMOS и CCD могут использовать либо прогрессивную, либо чересстрочную развертку. Аналоговые камеры используют только чересстрочную развертку.

• Чересстрочный (популярен для ПЗС-приложений) — этот метод включает передачу нечетных и четных TVL (l означает строки) из изображения. Камеры более 400 строк обеспечивают хорошее разрешение, а более 700 строк считается высоким разрешением. Эти передачи постоянно обновляются, уменьшая полосу пропускания и обманывая человеческий мозг, заставляя его поверить в то, что он видит единую полную картину. Это до тех пор, пока чересстрочная запись просматривается на чересстрочном мониторе; на мониторе с прогрессивной разверткой чересстрочное изображение может выглядеть зубчатым. Современное программное обеспечение для видео сначала устраняет чересстрочную развертку чересстрочной развертки, чтобы преобразовать ее в прогрессивную развертку, которую можно просматривать на аналоговых и прогрессивных мониторах.
• Progressive (популярен для приложений CMOS) — этот метод не делит изображение на поля (четные и нечетные строки). Вместо этого изображение сканируется, и каждая строка (поле) последовательно экспонируется на мониторе.

Регистраторы

Видеорегистраторы обычно являются частью системы видеонаблюдения и подключаются к различным внутренним компонентам, а не к внешним сетям. Видеорегистраторы обычно используются с аналоговыми камерами. В системе DVR каждая камера должна быть подключена непосредственно к записывающему устройству.

В то время как системы DVR сами обрабатывают отснятый материал, системы NVR кодируют и обрабатывают данные на уровне камеры, а затем передают их на записывающее устройство, которое, в свою очередь, используется для хранения и удаленного мониторинга. Системы NVR обычно используют IP-камеры. В системе NVR каждая IP-камера подключается к одной и той же сети.

Плюсы и минусы сетевого видеонаблюдения

Плюсы — возможность удаленного мониторинга, отсутствие необходимости в сетевых кабелях, высокая мобильность и автоматизация процессов наблюдения

Минусы . Может быть дорогостоящей при покупке сразу после установки, требует более высокой кривой обучения и подвергается риску со стороны хакеров.

Плюсы и минусы аналогового видеонаблюдения

Плюсы — более дешевая и простая установка, чем сетевое видеонаблюдение, с большей доступной поддержкой поставщиков

Минусы — более низкое разрешение, требуется больше кабелей и не облегчается шифрование данных

Подробнее о история видеонаблюдения и как здесь развивались аналоговые технологии.

Критика CCTV

Некоторые исследования показали, что активному наблюдению в любой системе видеонаблюдения препятствуют неэффективные конфигурации системы, видеозаписи низкого качества, неисправное или старое оборудование, неадекватная коммуникация между заинтересованными сторонами, неэффективная политика управления, неэффективная организация рабочего места (например, отсутствие пространстве), фоновый шум (типичный для условий безопасности), ненастная погода и незнание операторами конкретных областей, за которыми они наблюдают.

Основная критика в адрес видеонаблюдения заключается в том, что оно может вторгаться в частную жизнь людей, сотрудники (или клиенты) чувствуют, что Большой Брат наблюдает, и потенциальные нарушения конфиденциальности. Многие из этих проблем можно устранить с помощью программного обеспечения для мониторинга сети, такого как PRTG.

Будущее CCTV

По словам Уэсли Г. Скогана, в будущем другие цифровые технологии должны дополнить CCTV, чтобы создать одновременно более автономный и активный процесс наблюдения. Эти технологии включают в себя распознавание лиц, связанные камеры, интеллектуальное оборудование, считыватели номерных знаков, дроны, полицейские нательные камеры и Интернет вещей. Эти технологии увеличат пассивное наблюдение, способность систем, а не людей, поднимать тревогу. Массовое наблюдение и большее количество камер видеонаблюдения, как мы уже наблюдаем в Китае, могут распространиться на другие страны.

Мониторинг сетей видеонаблюдения

Одна из самых быстрорастущих тенденций в области безопасности видеонаблюдения, программное обеспечение для мониторинга сети обеспечивает бесперебойную работу систем видеонаблюдения, а также обеспечивает круглосуточный мониторинг области и надежные уведомления. Системы мониторинга могут оповещать персонал в случае сбоя питания (и автоматически переключаться на резервный источник питания), постоянно проверять необычную активность в сети и настраиваться для различных типов использования, рисков и требований (например, для медицины или розничной торговли). .

Профессиональный мониторинг этих сетей необходим для обеспечения соблюдения международных правил конфиденциальности и безопасности, защиты личных данных и эффективной обработки больших объемов данных изображений.



Определите правильное решение для мониторинга

Решение для мониторинга ваших систем видеонаблюдения также должно соответствовать всем стандартным требованиям, таким как:
Набор функций, удобство использования, соотношение цены и качества, лицензирование, усилия по внедрению, техническая поддержка.
Но в этом случае следует обратить особое внимание на следующие аспекты:



Расширяемость

Камеры видеонаблюдения, видеорегистраторы, а также блок питания не являются стандартными ИТ-устройствами. Хотя большинство решений для ИТ-мониторинга могут работать со стандартами, такими как ИТ-сети, системы хранения или ИТ-инфраструктура, лишь немногие из них могут легко интегрировать устройства за пределами ИТ. Для этого требуются комплексные опции для простого создания индивидуального мониторинга.

Мониторинг распределенных сайтов

Все компоненты видеонаблюдения не всегда находятся в пределах одной закрытой сети. В частности, камеры могут быть распределены по нескольким сайтам или даже странам. Это требует, чтобы решение для мониторинга предлагало простой и доступный вариант для мониторинга распределенных местоположений.

Оповещение

Особенно, когда это связано с безопасностью, крайне важно, чтобы решение для мониторинга поддерживало мобильное оповещение через SMS или push-уведомление помимо стандартных методов, таких как электронная почта или уведомление на рабочем столе, чтобы убедиться, что ответственное лицо может быть достигнуто в любое время. в любое время, в любом месте. В большинстве случаев системы видеонаблюдения должны быть онлайн и бесперебойно работать 24/7.





Мониторинг видеонаблюдения с помощью PRTG Network Monitor

С помощью PRTG Network Monitor компания Paessler предлагает решение для мониторинга, которое идеально подходит для мониторинга систем видеонаблюдения.

PRTG является одним из ведущих мировых решений для мониторинга ИТ,
, в частности, благодаря простоте использования , всесторонней функциональности для мониторинга ИТ и простой цене ,
,
, удобной для клиента цене и модели лицензии .



Визуализация

С помощью PRTG вы можете создавать карты в формате HTML за считанные минуты с помощью перетаскивания. Добавляйте планы этажей в качестве фоновых изображений на свои карты и включайте видеопотоки ваших камер вместе с данными о состоянии и производительности камер и соответствующих компонентов видеонаблюдения. Добавляя геоданные или адреса ваших камер, вы можете автоматически отображать их на географических картах PRTG.

Распределенный мониторинг

Используя так называемые удаленные зонды, PRTG позволяет осуществлять мониторинг любого количества местоположений особенно экономичным способом с каждой лицензией. Вы просто устанавливаете удаленный зонд PRTG (служба Windows) на сервер Windows в том месте, которое нужно отслеживать. Этот удаленный зонд собирает там все соответствующие данные и отправляет их в зашифрованном виде по протоколу TLS в центральный экземпляр.

Мониторинг за пределами стандарта

Благодаря хорошо документированному интерфейсу и многочисленным шаблонам для простого создания индивидуальных запросов PRTG позволяет легко и просто интегрировать практически все устройства. Для многих производителей PRTG предоставляет готовые шаблоны устройств, что позволяет автоматизировать интеграцию.

Электронная почта, SMS, push-уведомления…

PRTG поддерживает все распространенные методы оповещения, от электронной почты и SMS до push-уведомлений. Кроме того, PRTG также может инициировать действие и, например, при необходимости инициировать перезагрузку устройства. Таким образом, можно автоматизировать первые действия и значительно сократить время отклика.



Бесплатная загрузка
Обзор продукта



Компания Paessler получила награду Gartner Peer Insights Customers’ Choice в категории «Средства мониторинга ИТ-инфраструктуры».

«Отличный инструмент для детального мониторинга. Будильник и уведомления работают отлично. Добавление оборудования не вызывает затруднений, а первоначальная настройка сервера очень проста. … не стесняйтесь покупать его, если вы собираетесь контролировать большой сетевой ландшафт ».

Инженер по инфраструктуре и эксплуатации в отрасли связи, размер фирмы 10-30 млрд. 9 долларов США0003

Прочитать весь обзор на сайте Gartner Peer Insights



Создавайте инновационные решения с ИТ-партнерами Paessler

Сотрудничая с инновационными поставщиками ИТ, Paessler реализует синергию для создания
новых и дополнительных преимуществ для объединенных клиентов.

ИНСИС icom

Благодаря сочетанию PRTG и Insys специалист по мониторингу Paessler и производитель промышленных шлюзов INSYS icom предлагают практическую возможность объединить ИТ и ОТ.

Читать далее

Риттал

Работающие ИТ составляют критически важную для бизнеса основу успеха компании. Доступность и безопасность должны быть определены для соответствующей цели и тщательно контролироваться как ОТ, так и ИТ.

Читать далее

Симон

Siemon и Paessler объединяют технологии интеллектуальных зданий и расширенный мониторинг и воплощают в жизнь ваши представления об интеллектуальных зданиях и центрах обработки данных.

Читать далее



Компании по всему миру доверяют PRTG, когда речь идет об обеспечении функционирования их систем видеонаблюдения.





Weather Metrics: погода для США

Weather Metrics предоставляет данные о погоде и изображения для сотен телеканалов в США. Компания управляет многочисленными комбинированными камерами и метеостанциями. В настоящее время Weather Metrics отслеживает около тысячи станций с помощью 250 удаленных зондов PRTG, и их число увеличивается. Лицензирование и цена сыграли ключевую роль при выборе PRTG. Это снижает общую стоимость предложения Weather Metrics, что выгодно клиентам компании.

Прочитать весь пример из практики

Камеры Mobotix в компании Wagner & Co Solartechnik

Wagner & Co Solartechnik GmbH — один из ведущих производителей солнечных систем в Европе с ИТ-сетью, охватывающей шесть стран. Благодаря PRTG Вагнер также имеет надежное представление о системе видеонаблюдения на основе камер наблюдения Mobotix.

Прочитать полностью тематическое исследование







Безопасные футбольные стадионы в Уругвае благодаря CCTV и PRTG

Насилие — серьезная проблема на футбольных стадионах Уругвая. Несмотря на запрет на стадионы, жестокие болельщики продолжают приходить на стадионы, где они угрожают безопасности. Поэтому Футбольная ассоциация Уругвая (AUF) установила системы видеонаблюдения на трех крупнейших стадионах Уругвая через компании Teletipos и CDT LATAM, которые можно использовать для выявления известных хулиганов на входе с помощью распознавания лиц. Для обеспечения функционирования систем видеонаблюдения Teletipos и CDT LATAM используют PRTG и, таким образом, контролируют все компоненты всех используемых систем видеонаблюдения.

Прочитать полностью пример из практики







PRTG Network Monitor помогает PET-Xi внимательно следить за своей сетью

PET-Xi является одним из крупнейших и самые известные поставщики образовательных услуг в ВЕЛИКОБРИТАНИЯ. Базируясь в Ковентри, он предлагает учащимся интенсивные, ориентированные на результаты программы по математике и английскому языку, направленные на то, чтобы помочь им преуспеть от начального уровня до GCSE и выше. Для компании, которая работала с более чем 500 школами по всей Великобритании, поддержание постоянного уровня работы имеет решающее значение, а ИТ-инфраструктура является важной частью этого. ИТ-менеджер Дэвид Харрис присоединился к PET-Xi в ​​июле 2015 года и отвечает за то, чтобы 70 штатных сотрудников компании и 500 подрядчиков могли выполнять свою работу при поддержке надежной ИТ-сети.

Прочитать весь пример из практики

Благодаря системе Paessler PRTG круглосуточная видимость в отеле Ritz London

The Ritz London — это роскошный отель, который приветствует взыскательных клиентов, ожидающих обслуживания мирового класса. ИТ-сеть отеля ничем не отличается. Собственная ИТ-команда постоянно контролирует ИТ-сеть с помощью PRTG Network Monitor. Им необходимо следить за состоянием основной сети отеля, ИТ-систем, здания и камер 24 часа в сутки.

Прочитать весь пример из практики



«Простота внедрения и настройки при хорошей технической поддержке».

Р. В. С., менеджер по информационным технологиям Heinen & Hopman Eng BV



Получите более подробную информацию здесь!

Хотите узнать больше о видеонаблюдении?
Тогда обязательно ознакомьтесь с нашими вдохновляющими статьями в блогах и вебинарами.

Как контролировать оборудование видеонаблюдения с помощью PRTG

В этой статье нашего блога наш администратор и автор Саша Ноймайер объясняет, как можно использовать PRTG для мониторинга всей системы видеонаблюдения, включая пошаговые инструкции по интеграции камер Axis.
